LAGER FRÅN S TILL XXXL

Transkript

1

2 LAGER FRÅN S TILL XXXL

3 3 Komplett system Ett nyckelfärdigt höglager eller några extra hyllor? BLS har ett komplett program lagerinredningar för alla verksamheter från produktions- och varulager till spedition. Ta en titt i innehållsförteckningen, så förstår du vad vi menar. Egen produktion På BLS sitter vi inte i någons knä. Vi äger vår produktion från början till slut och vi har den utanför kontorsdörren. Kapaciteten är hög och leveranssäkerheten ett faktum. Det betyder också att du får ditt lagersystem precis som du vill ha det. Vi är superflexibla och skräddarsyr efter dina önskemål. Planering & layout BLS har kvaliteten och kompetensen som gör ditt val prisvärt i längden. Vi hjälper dig att fatta rätt beslut från början, så att du får ett funktionellt och effektivt lager som levererar från dag 1. Vi konsulterar, ritar och planerar för ditt bästa. Leverans på 48 timmar BLS har alltid standardprodukter i lager. Det innebär att vi kan lova leverans inom 48 timmar. I dag finns våra kunder i hela Europa; flera är globalt verksamma och vi följer dem över hela världen.

4 STYRKAN SITTE Bara för att vi jobbar i en bransch där det finns en standard, så går vi inte på slentrian. Vi har utvecklat och producerat lagersystem i ett kvarts sekel och vi har tagit väl vara på tiden. Eftersom vi inte ägnar oss åt trading, utan själva tillverkar våra produkter, så har vi haft möjligheten att finslipa dem in i minsta detalj. Varje bockning följer en noga uttänkt radie och varenda liten stansning är perfekt placerad. Men viktigast av allt: vi fuskar aldrig med materialet. Brännehyltes produkter är alltid tillverkade av rent, svenskt stål från SSAB. Brännehylte Lagersystem är kvalitetscertifierat enligt

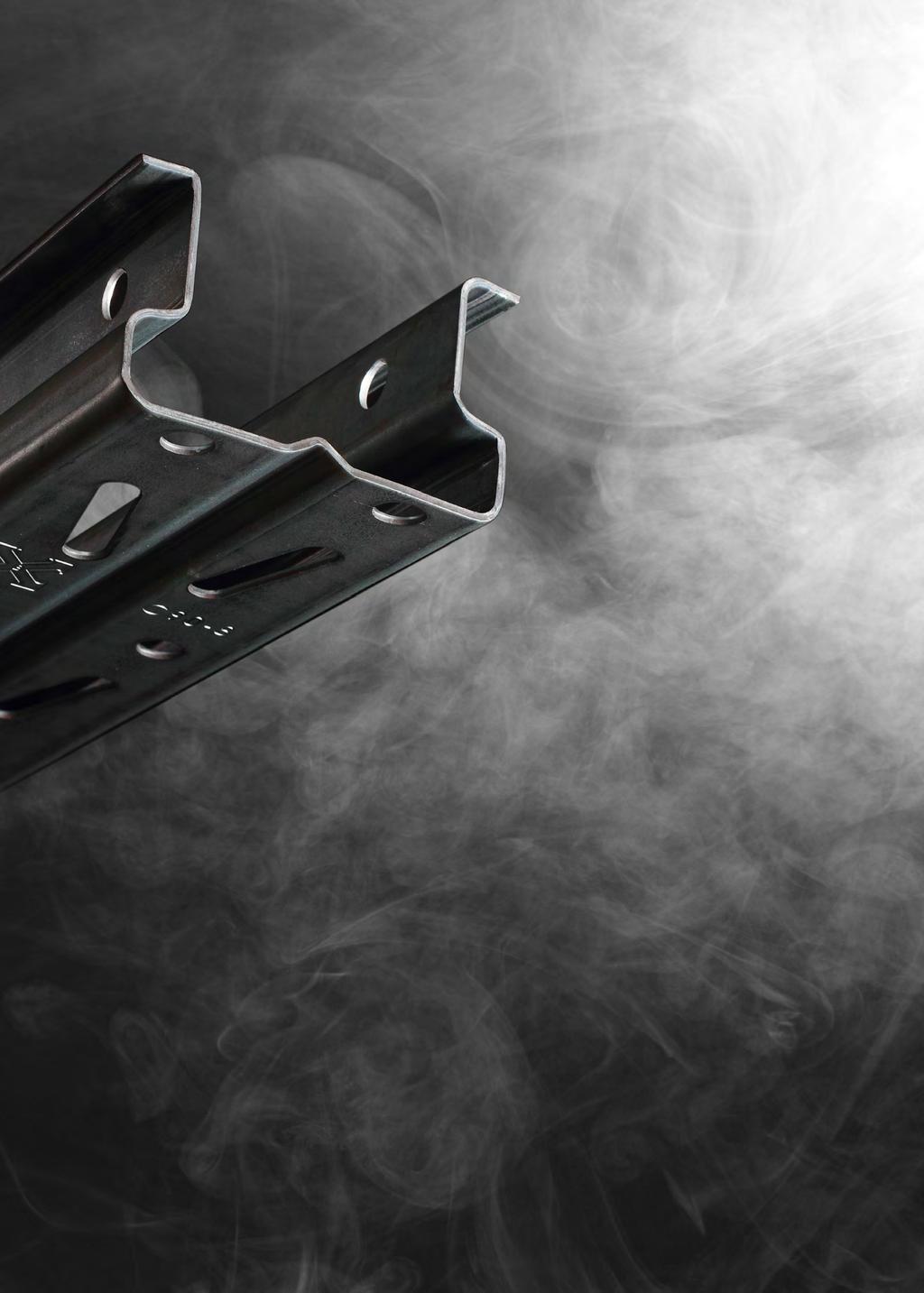

5 R I PROFILEN. ISO 9001 och vi tycker att det är enkelt. Att hålla ordning på kvaliteten, rutinerna och säkerheten är ju alltid mycket lättare när man själv håller i ratten. Vårt pallställ City är godkänt enligt Europastandarden SS-EN 15512:2009 Konstruktionsprinciper. Vi uppfyller också kraven i SS-EN 15635:2008 Montage, drift och underhåll, SS-EN 15620:2008 Tolerans och SS-EN 15629:2008 Specifikation. Som grädde på moset är vi den enda svenska tillverkaren av pallställ som godkänts av DNV. BLS pallar helt enkelt för trycket.

6 KOM I FORM MED ( för personlig rådgivning På BLS gör vi ingen skillnad på folk och folk. Oavsett om du behöver ett höglager på kvadratmeter eller lite extraförvaring i produktionen, så är du välkommen till oss. Vi har kunder i alla led; industrier, speditörer, tredjepartslogistiker och privatpersoner. Vi är vana vid att jobba med de riktigt stora projekten, direkt mot din egen projektavdelning eller den logistikkonsult som du har valt. Ny-, om- eller tillbyggnad vår entusiasm är alltid lika stor. Tillsammans går vi igenom behovet för just ditt projekt. Det kan ske hos dig, hos konsulten eller på byggplatsen. Eller på telefon. Vad är det som ska lagras och hur mycket? Hur ser cyklerna ut? Vad väger produkterna och vilka dimensioner har de? Genom att plocka in oss tidigt i processen får du mycket kunskap och många smarta lösningar på köpet. Vi vet hur man bygger in säkerheten och optimerar dyrbara kvadratmeter. Har du till exempel funderat på hur mycket yta du missar på att inte utnyttja takhöjden? Eller hur mycket du sparar på att ta upp tunnlar, istället för hela gångar? Med utgångspunkt i vårt möte tar vi fram ett layoutförslag och konstruktionsritningar i 3D. Tillsammans med förslaget får du en komplett offert med leverans och montage. En av de saker vi på BLS är kända för, är att vi inte tjafsar. Har vi lovat något så ser vi till att det blir gjort, utan att dividera om timmar hit eller dit eller vem som sa si eller så. Det viktiga är att du blir nöjd.

7 BLS-METODEN ring ) PALLSTÄLL 8 19 HYLLSTÄLL ENTRESOL DJUPSTAPLING MOBILA SYSTEM LIST- OCH VIRKESSTÄLL GRENSTÄLL När vi är överens trycker vi på knappen för att starta vår snabba logistikkedja. Ditt nya lager levereras direkt till platsen för montering av erfarna montörer. På det sättet blir slutbesiktningen en ren formalitet. Som du säkert vet, så ska alla lagersystem kontrolleras årligen av en behörig besiktningsman. Vi har goda relationer med besiktningsföretag och förmedlar gärna kontakten. När besiktningen är klar kan du skicka rapporten till oss, så ser vi till att underhållet blir rätt utfört. GENOMLÖP OCH TRYCKLAGRING KRANLAGER TEKNISK INFORMATION MADE BY BLS Vi är med dig från första rådgivning till montering av det färdiga lagersystemet. Vi är nöjda först när du är nöjd!

8 CITY LIFEby BLS

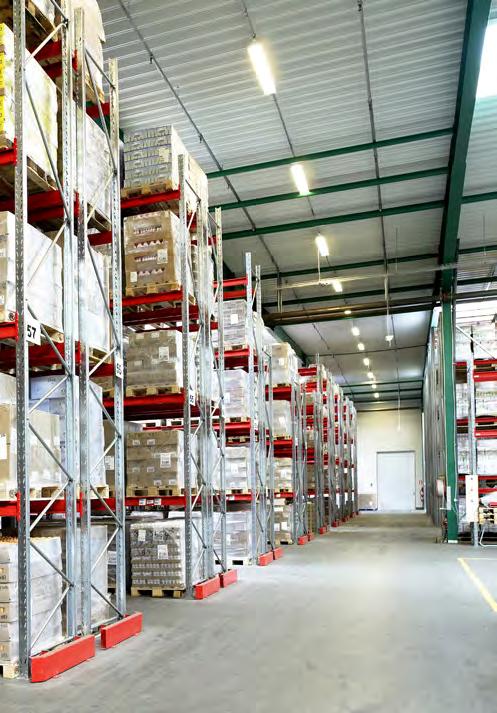

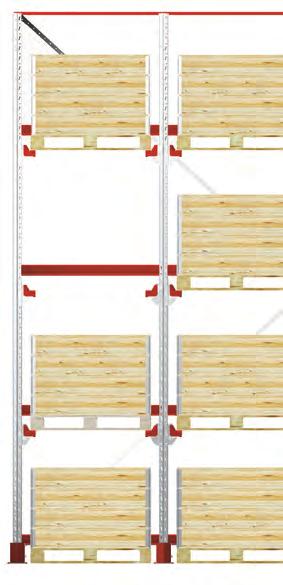

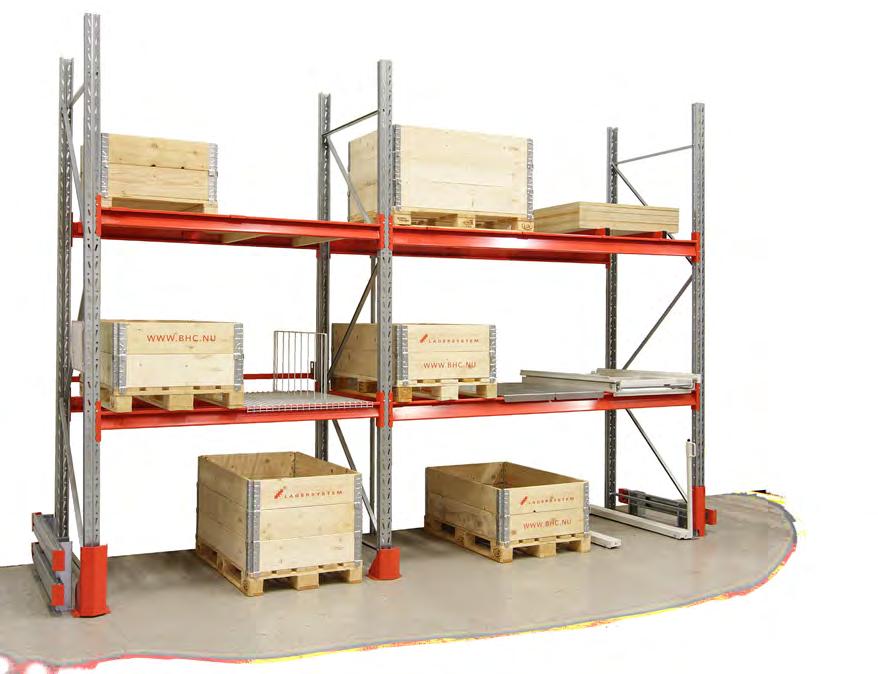

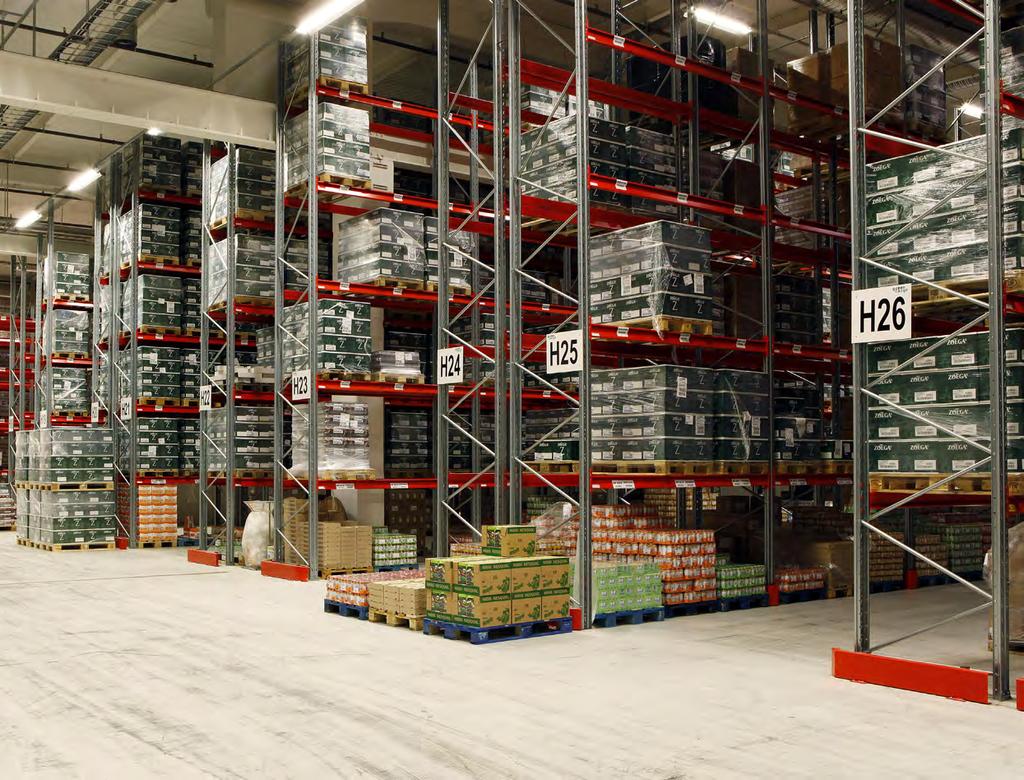

9 9 Pallställ City Vårt pallställ CITY är det ideala lagringssättet. Pallhantering i pallställ City ger stor flexibilitet och effektiv logistik vid godshantering oavsett bransch vi har nöjda kunder inom verkstads- och bilindustrin och på reservdelslager hos grossister för att nämna några. Med vårt kompletta program av tillbehör blir lagring av gods även i mycket skilda dimensioner lätt och enkelt. Vi tar hand om hela projektet, från planering till montage.

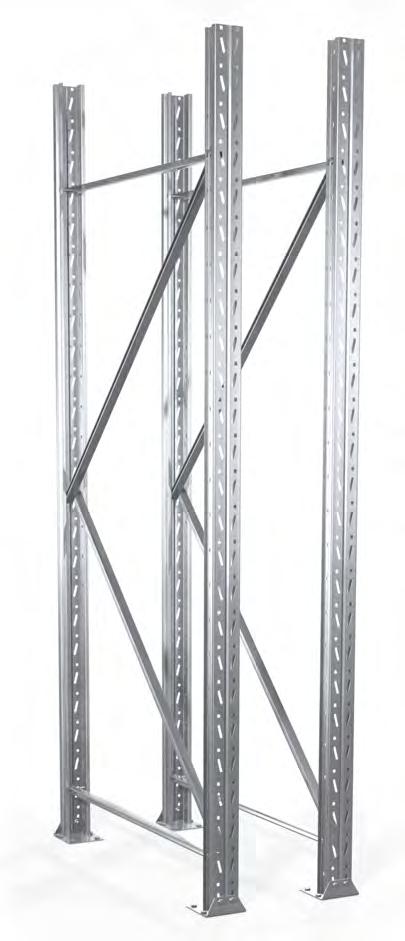

10 Pallställ City GAVEL C90-8 Höjd mm Djup 1100 Artikel Nr. (1) C90 90 mm (8 ton) C90 90 mm (12 ton) C mm (18 ton) GAVEL C90-12 Höjd mm Djup 1100 Artikel Nr. (1) GAVEL C120 Höjd mm Djup 1100 Artikel Nr. (1) / 800 / / 120 SNABBFAKTA GAVLAR Pallställets gavlar finns som standard i ett stort antal höjdmått, i tre olika djupmått samt i två stolpbredder; 90 och 120 mm. 90-stolpen finns dessutom i två utföranden som klarar 8 ton respektive 12 tons belastning (se teknisk info sid 50). Katalogen redovisar endast djupmåttet 1100 mm, men också 500 och 800 mm ingår i vårt standardsortiment. Belastningsdiagram och ytterligare information finns på sidorna (1) Gavlarna är monterade som standard. Önskas omonterade gavlar byts artikelnumrets sista siffra (-1) till en nolla (-0). Samtliga längdmått är angivna i millimeter (mm)

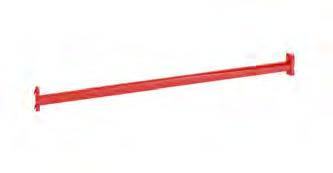

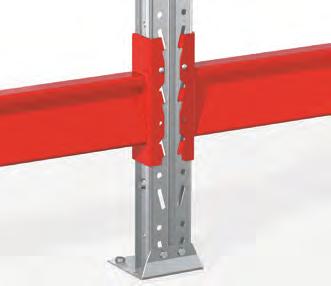

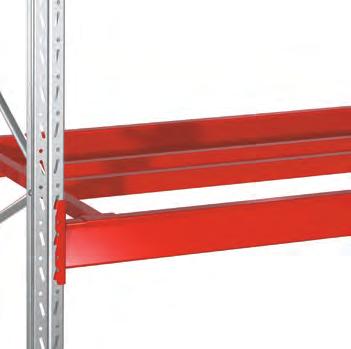

11 11 BÄRBALK TYP Z Pulverlack. Levereras inkl bärbalkssäkring. H x B Längd Art.nr 105x x x x x x x x x x x Bärbalk Typ Z LÄTTBALK Pulverlack. Levereras inkl bärbalkssäkring. Max last H x B Längd Art.nr x x Belastningsdiagram och ytterligare detaljinformation finns på sidorna BLS CITY TILLBEHÖR Till Brännehyltes pallställ City finns även ett välutvecklat system av tillbehör. Genom att komplettera med tillbehör kan pallstället anpassas till olika typer av lagerprodukter även då dimensionerna på godset skiljer sig. Samtliga längdmått är angivna i millimeter (mm)

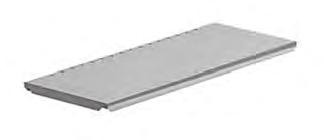

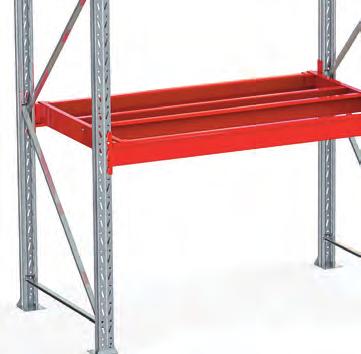

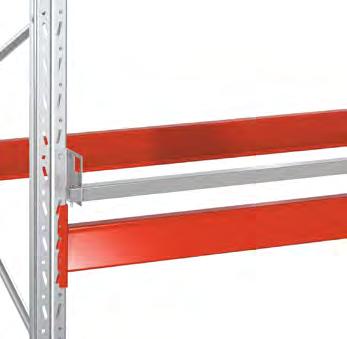

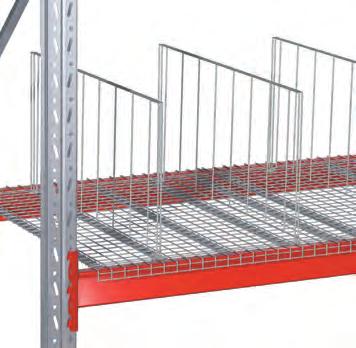

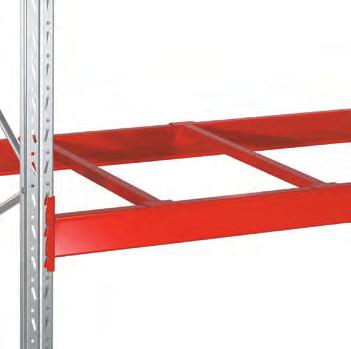

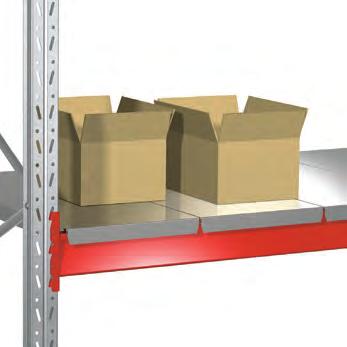

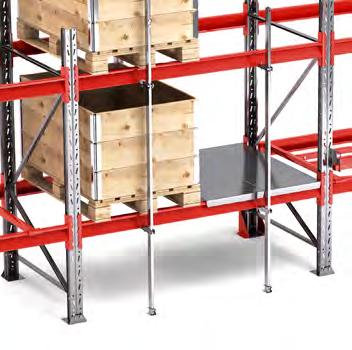

12 Pallställ City BALKPLAN Används som hyllplan i sektion. Galvaniserad plåt. Maxlast 250. Bredd Djup Artikel Nr NÄTPLAN OCH AVDELARE Galvaniserad. Maxlast 500. Höjd Djup Bredd Artikel Nr NÄTPLAN FÖR HÖG BELASTNING Galvaniserad. Maxlast 1000, Djup Bredd Artikel Nr INSATS FÖR HALVPALL Används när hela sektioner ska bära halvpall. Pulverlack. Maxlast 200 /pall. Djup Längd Artikel Nr INSATS FÖR HALVPALL XL Används när hela sektioner ska bära halvpall. Pulverlackerat. Maxlast 500 /pall. Djup Längd Artikel Nr LÅNGSIDESINLÄGG Används som stöd vid långsideshantering. Pulverlack. Maxlast 800 /par. Djup Artikel Nr Samtliga mått är angivna i millimeter (mm)

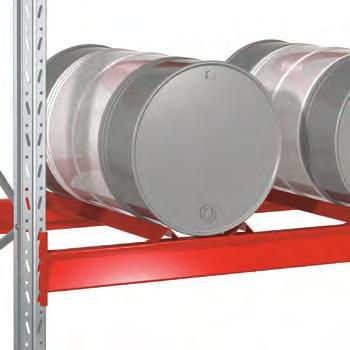

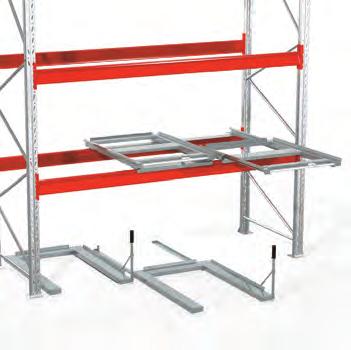

13 DISTANSINLÄGG Används som stöd för plangods utan pall. Pulverlack. Maxlast 850 /par. Djup Artikel Nr FATINLÄGG Stöd för oljefat. Pulverlack. Djup 9. KABELTRUMUPPHÄNGNING Manuell avspolning. Pulverlack. Maxlast 500. Specifikation Artikel Nr Artikel Nr. Kabeltrumupphängning, sats Axel kabelupphägning 930x50x3 mm Hållare för axel, kullagrad, sats Trådbygel UTDRAGSENHET Pulverlack. Specifikation Artikel Nr. Balkmodell 600 /pall, Utdrag 70% Golvmodell 1000 /pall, Utdrag 90% PÅKÖRNINGSSKYDD STOLPE Skyddar stolpen vid påkörning. Bultas fast i golvet. Pulverlack. Specifikation Höjd Artikel Nr. För Stolpe C För Stolpe C PÅKÖRNINGSSKYDD STOLPE HÖG Skyddar stolpen vid påkörning. Bultas fast i golvet. Pulverlack. Specifikation Höjd Artikel Nr. För Stolpe C För Stolpe C Ytterligare teknisk information finns på sidorna Samtliga mått är angivna i millimeter (mm)

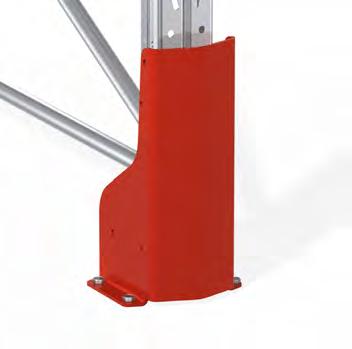

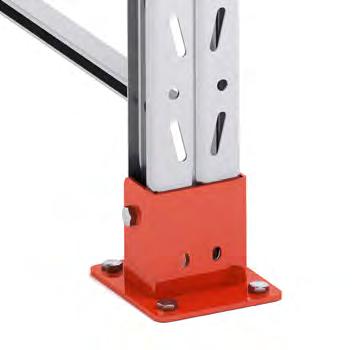

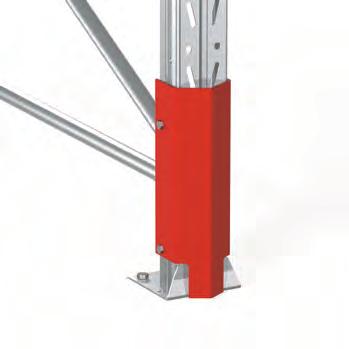

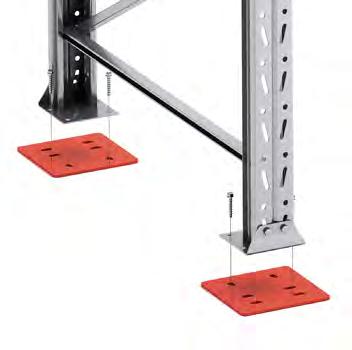

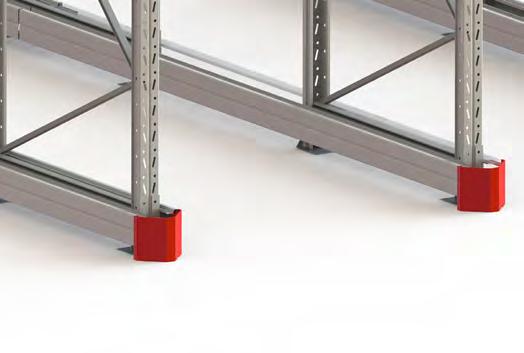

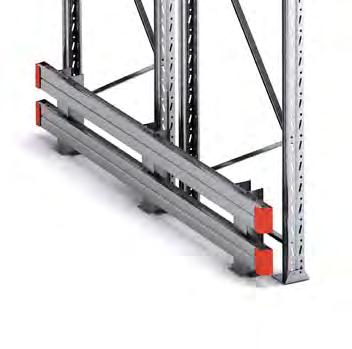

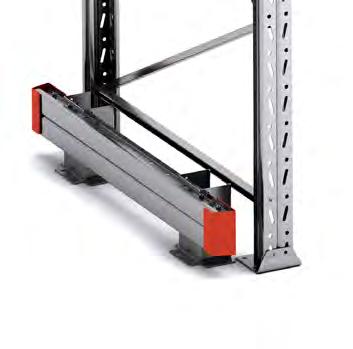

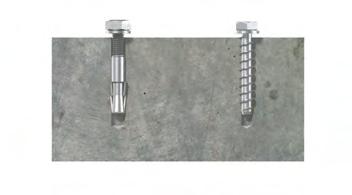

14 Pallställ City STOLPSKYDD Skyddar stolpen vid påkörning. Bultas fast i stolpen. Pulverlack. Specifikation Höjd Artikel Nr. För Stolpe C PÅKÖRNINGSSKYDD GAVEL Skyddar gaveln vid påkörning. Bultas fast i golvet. Höjd 200 mm. Pulverlack / Galvaniserad. Höjd Djup Artikel Nr PÅKÖRNINGSSKYDD GAVEL Skyddar gaveln vid påkörning. Bultas fast i golvet. Höjd 400 mm. Pulverlack / Galvaniserad. Höjd Djup Artikel Nr GENOMSKJUTNINGSSKYDD Ett horisontellt genomskjutningsskydd förhindrar att pallen skjuts in för långt och minskar därmed risken för ras. Galvaniserad. Specifikation Längd Artikel Nr. För 1 palls bredd För 2 pallars bredd För 3 pallars bredd För 4 pallars bredd GENOMSKJUTNINGSSKYDD Ett vertikalt genomskjutningsskydd förhindrar att pallen skjuts in för långt och minskar därmed risken för ras. Galvaniserad. Specifikation Höjd Artikel Nr. Hållare Nedre stopp Skarv till stag Hållare Stag Stag Stag RASSKYDD Hindrar löst gods att falla ner från pallstället. Pulverlack. Här på vår webbplats finns mer information om rasskydd. Specifikation Höjd Bredd Artikel Nr. Konsol Rasskydd Rasskydd Samtliga mått är angivna i millimeter (mm)

15 Genomför regelbundna kontroller för att säkerställa att: * Ingående komponenter används på ett korrekt sätt. * Tillåten maxbelastning inte överskrids. * Inga skador uppstått på grund av felaktig hantering, eller omdisponering av lagerhållningssystemet. BELASTNINGSTABELL BÄRBALKAR* Balklängd C90 C120 (mm) Z Z * Avser utbredd last per bärbalkspar. MAX. SEKTIONSBELASTNING FÖR GAVEL C120* Avstånd bärplan (mm) Balk Z105 Balk Z * Balklängd upp till och med 2750 mm och minst 5 balkpar. MAX. SEKTIONSBELASTNING FÖR GAVEL C90-12* Avstånd bärplan (mm) Balk Z105 Balk Z * Balklängd upp till och med 2750 mm och minst 4 balkpar. MAX. SEKTIONSBELASTNING FÖR GAVEL C90-8* Avstånd bärplan (mm) Balk Z105 Balk Z * Balklängd upp till och med 2750 mm och minst 2 balkpar. Leveransdatum: Projekt ref: Bärbalkslängd (mm) Utrustning levererad av: Telefon nr: Webb: E-post: info@bhc.nu BELASTNINGSDIAGRAM Tillåten sektionslast för gavel* C 120 C C Avstånd i mm mellan bärplan * Alla belastningsangivelser utgår från montage på gjutet betonggolv och med minst 4 sektioner. Belastning avser utbredd last MAX. BELASTNING PER PLAN (KG) MAX. BELASTNING PER PLAN (KG) MAX. BELASTNING PER PLAN (KG) MAX. SEKTIONSBELASTNING (KG) Avstånd i mm mellan bärplan Höjd i mm till första bärplan BELASTNINGSSKYLT PALLSTÄLL ENLIGT SS-EN15512 A RAPPORTERA ALLA SKADOR TILL DEN PERSON SOM ANSVARAR FÖR LAGERHÅLLNINGSSYSTEMET. B Vid omdisponering/ombyggnad eller flytt av lagerhållningssystemet SKALL leverantören kontaktas. KLÄTTRA INTE I LAGER- HÅLLNINGSSYSTEMET. För skötsel/användning se: SS-EN15635 Stationära lagerhållningssystem i stål Montage, drift och underhåll av lagerhållningssystem. Vid frågor: Kontakta ALLTID leverantören DISTANS Håller avståndet mellan sektioner i dubbelställage. Galvaniserad. Längd 22. REDSKAPSHÅLLARE Greppar såväl runda som kantiga skaft. Specifikation Artikel Nr STOLPFOT XL Kraftigt dimensionerad för bl a högre konstruktioner och mjuka underlag. Bultas fast i golvet. Pulverlack. Specifikation Höjd Artikel Nr. För stolpe C För stolpe C För stolpe C För stolpe C ASFALTSPLATTA Används vid montering på mjukare underlag. Pulverlack. Längd Bredd Artikel Nr Artikel Nr. Skena redskapshållare Redskapshållare Redskapshållare A. NIVELLERINGSBRICKA Galvaniserad. Specifikation 23 B. FÄSTELEMENT För asfalt och betonggolv. Specifikation 24. BELASTNINGSSKYLT Storlek A3. Specifikation Artikel Nr. 1 mm, C mm, C mm, C mm, C mm, C mm, C Artikel Nr. M10 x 90 Expanderbult M10 x 60, Multi Monti M7,5 x 40, Multi Monti Artikel Nr. Lev. komplett för gavelmontering Ytterligare teknisk information finns på sidorna Samtliga mått är angivna i millimeter (mm)

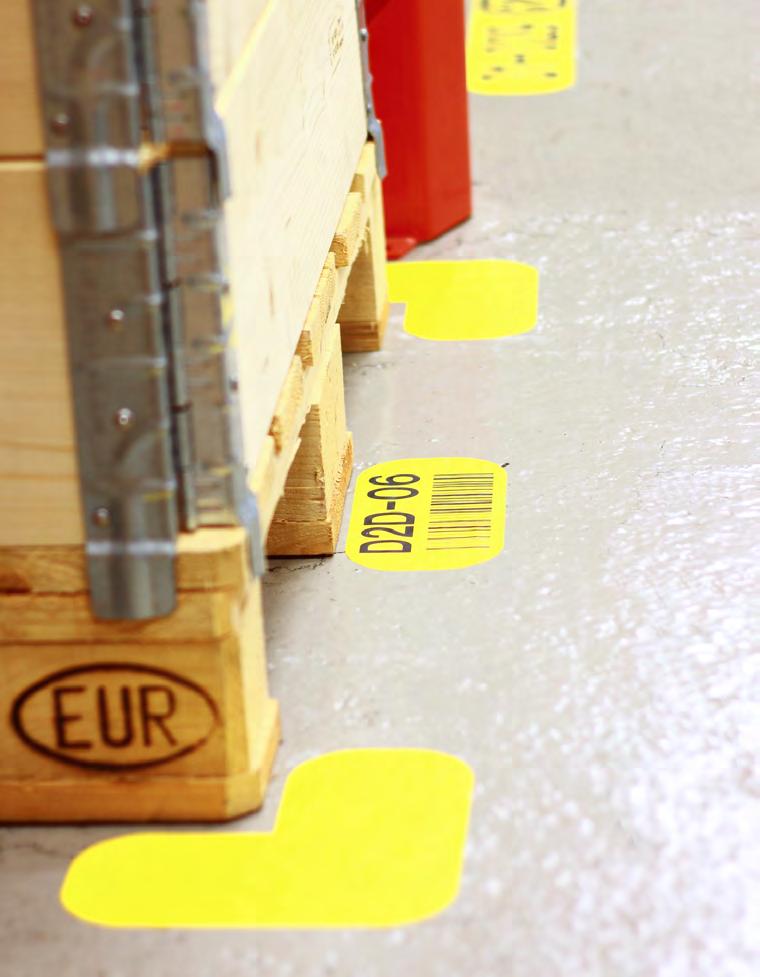

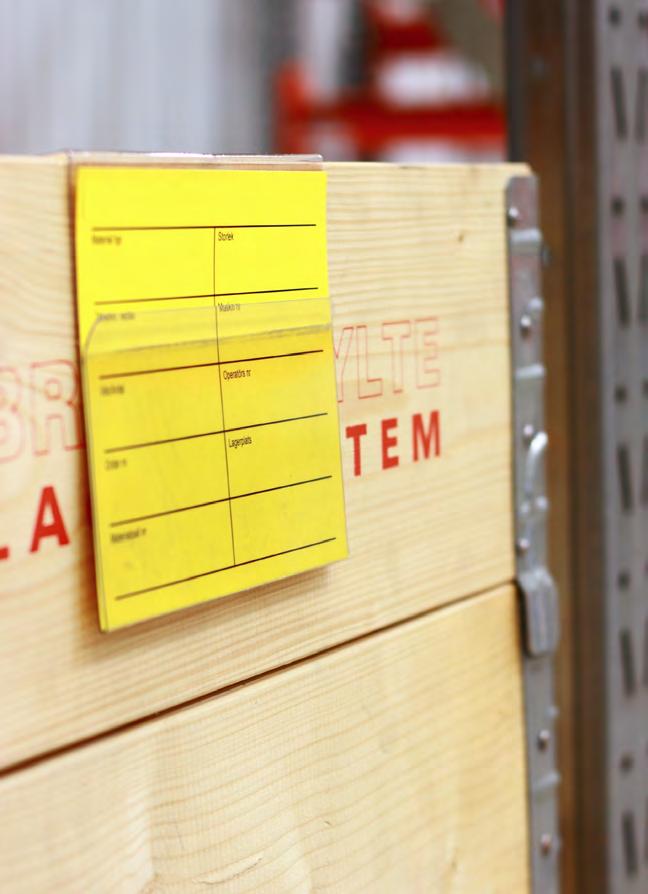

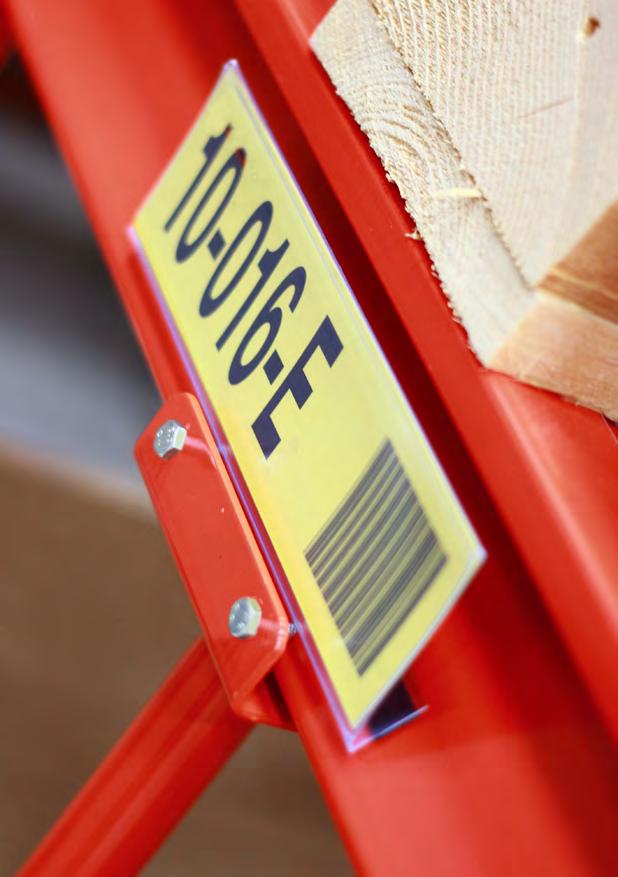

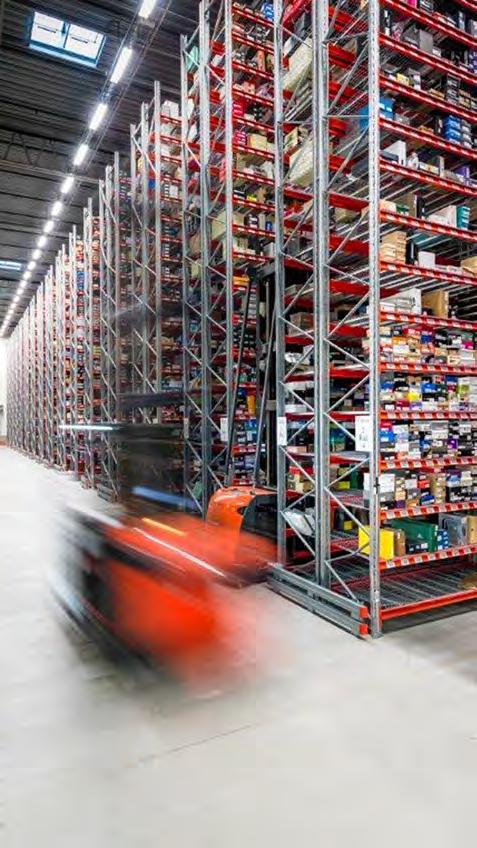

16 Lagermärkning Samtliga mått är angivna i millimeter (mm)

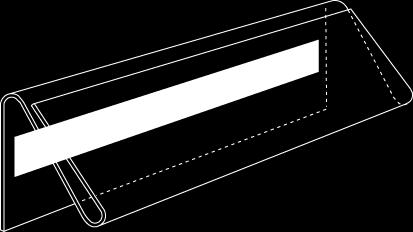

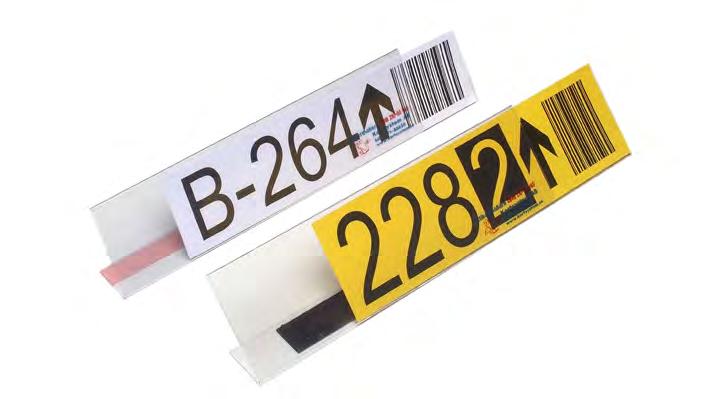

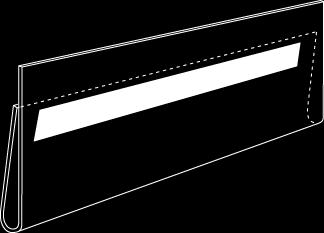

17 17 ETIKETTHÅLLARE PLAN 50 st / förpackning. Specifikation Längd x Höjd Artikel Nr. Dubbelhäftande tejp 210 x Dubbelhäftande tejp 210 x Dubbelhäftande tejp 210 x Dubbelhäftande tejp 950 x Magnet 210 x Magnet 210 x Magnet 210 x ETIKETTHÅLLARE VINKLAD st / förpackning. Specifikation Längd x Höjd Artikel Nr. Dubbelhäftande tejp 210 x Dubbelhäftande tejp 210 x Dubbelhäftande tejp 210 x Magnet 210 x Magnet 210 x Magnet 210 x ETIKETTHÅLLARE VINKLAD st / förpackning. Specifikation Längd x Höjd Artikel Nr. Dubbelhäftande tejp 210 x Dubbelhäftande tejp 210 x Dubbelhäftande tejp 210 x Magnet 210 x Magnet 210 x Magnet 210 x GÅNGSKYLT Plan eller vinklad. Med dubbelhäftande tejp. Specifikation Längd x Höjd Artikel Nr. Plan 200 x Plan 300 x Plan 420 x Vinklad x Vinklad x Vinklad x ETIKETTER TILL ETIKETTHÅLLARE Ett komplett sortiment av etiketter i varierande material finns för beställning. Välkommen att kontakta vår orderavdelning för mer information. Samtliga mått är angivna i millimeter (mm)

18 Pallställ City Gör det enkelt. Beställ hela start- och påbyggnadssektioner. Pallställ City är tillverkat för bästa möjliga flexibilitet. Start- och påbyggnadssektioner gör det enkelt att bygga upp en lagerplats som är anpassad efter just dina önskemål. Efterhand som behoven ändras kan kompletta sektionssatser beställas som innehåller allt för att kunna bygga vidare där den förra sektionen slutade. Här kan man verkligen tala om lagersystem! Samtliga mått är angivna i millimeter (mm)

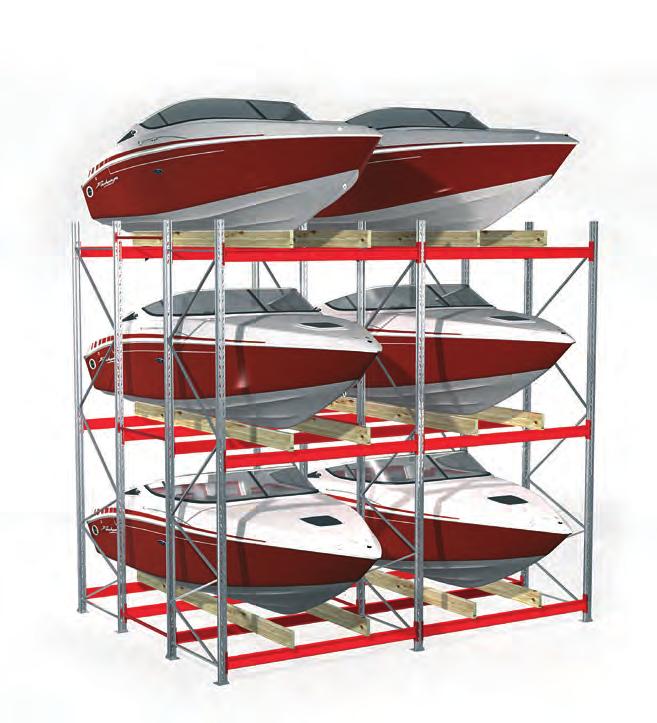

19 Lagringssystem kan också innebära speciallösningar för specifika produkter eller behov. Som här lagring av båtar. Kontakta oss så hittar vi lösningar tillsammans! 19

20

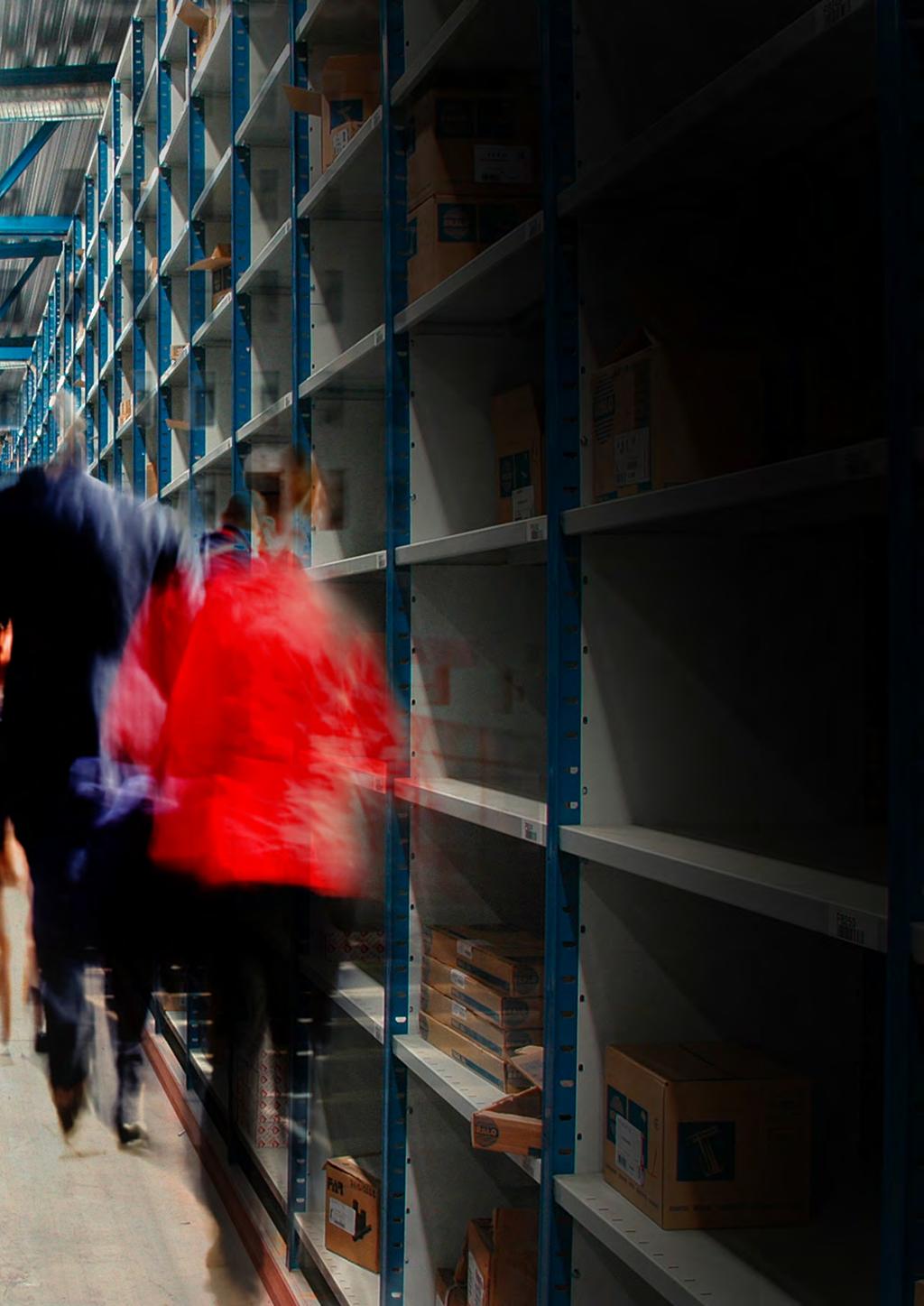

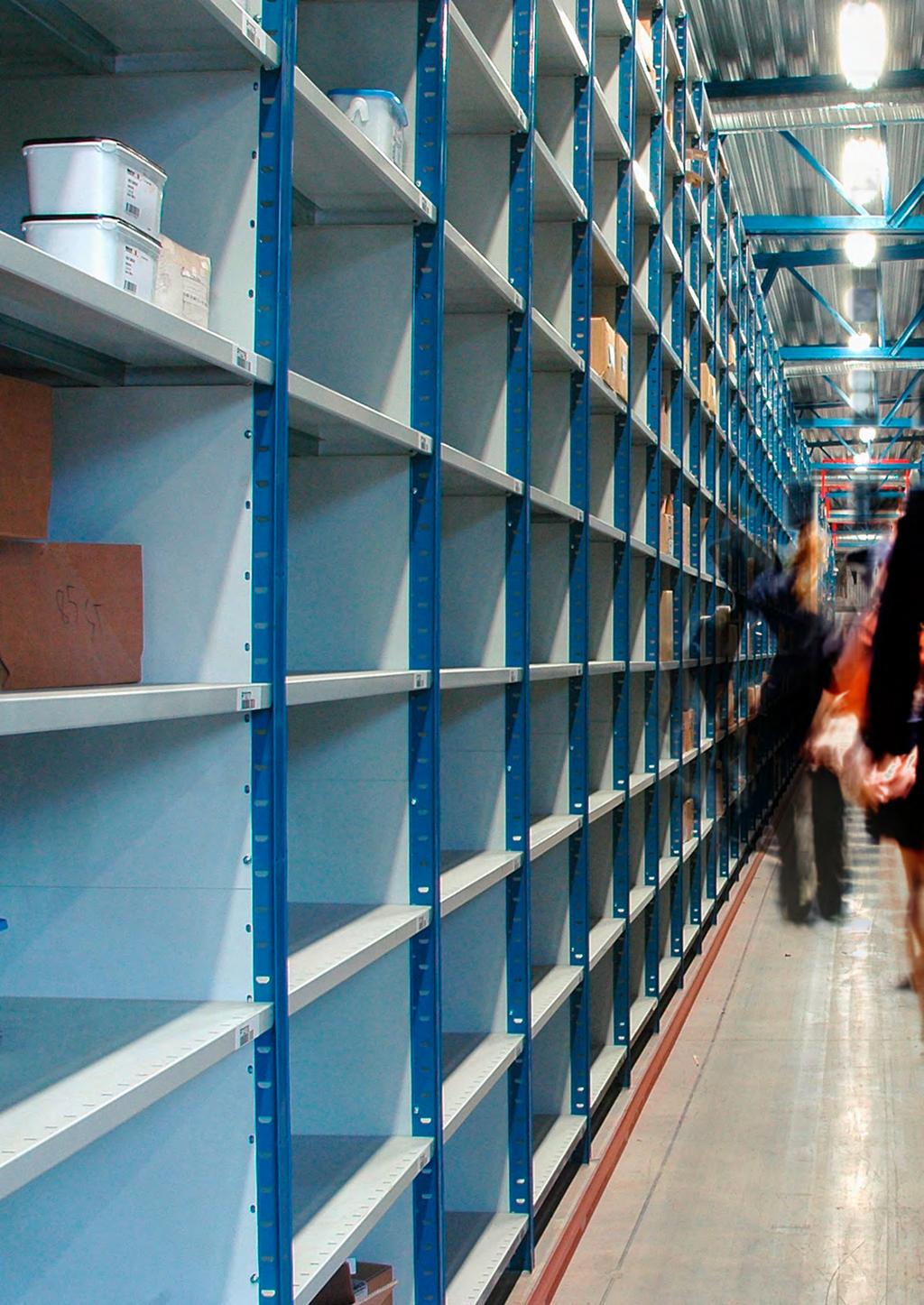

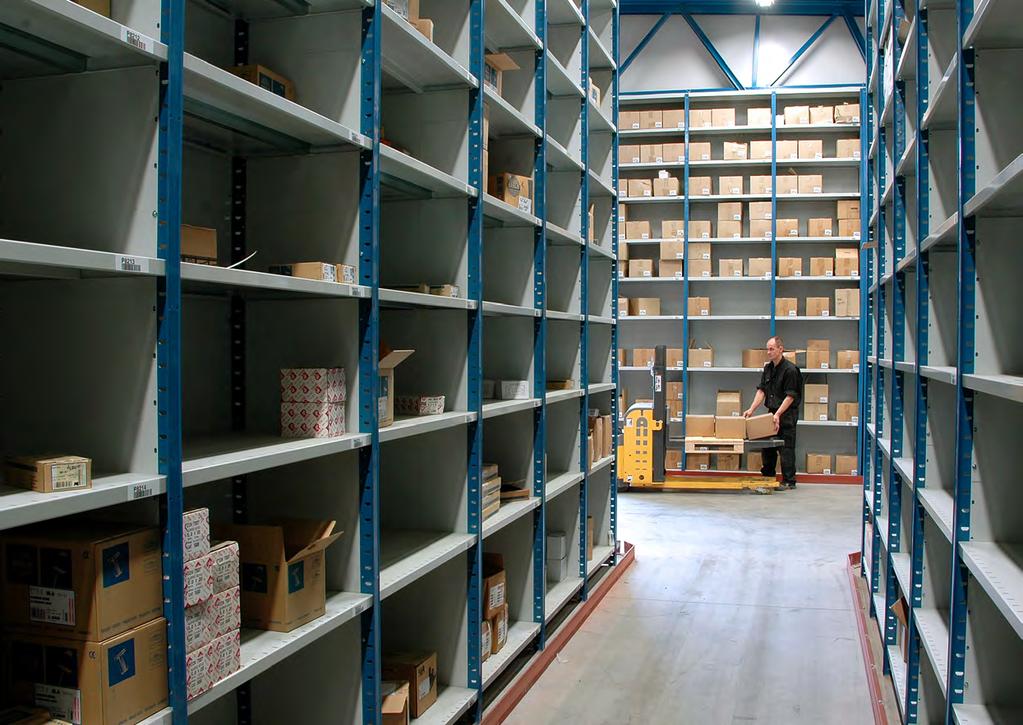

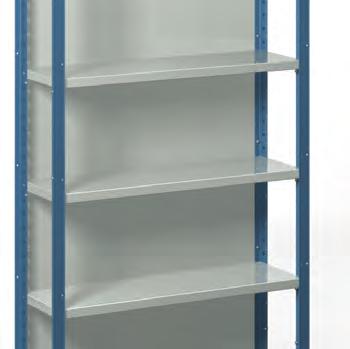

21 21 Hyllställ Metro Hyllställ Metro är ett flexibelt lagersystem med ett omfattande lättanpassat tillbehörsprogram. Hyllsystemet är stabilt och enkelt att montera. Användningsområdena är stora, Metro fungerar utmärkt som butikslager, arkiv eller i bilverkstaden. Metro by BLS

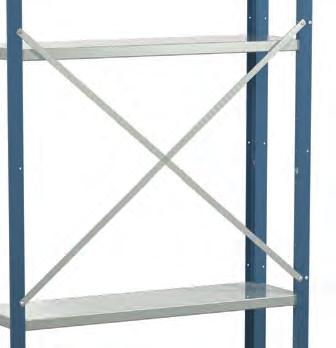

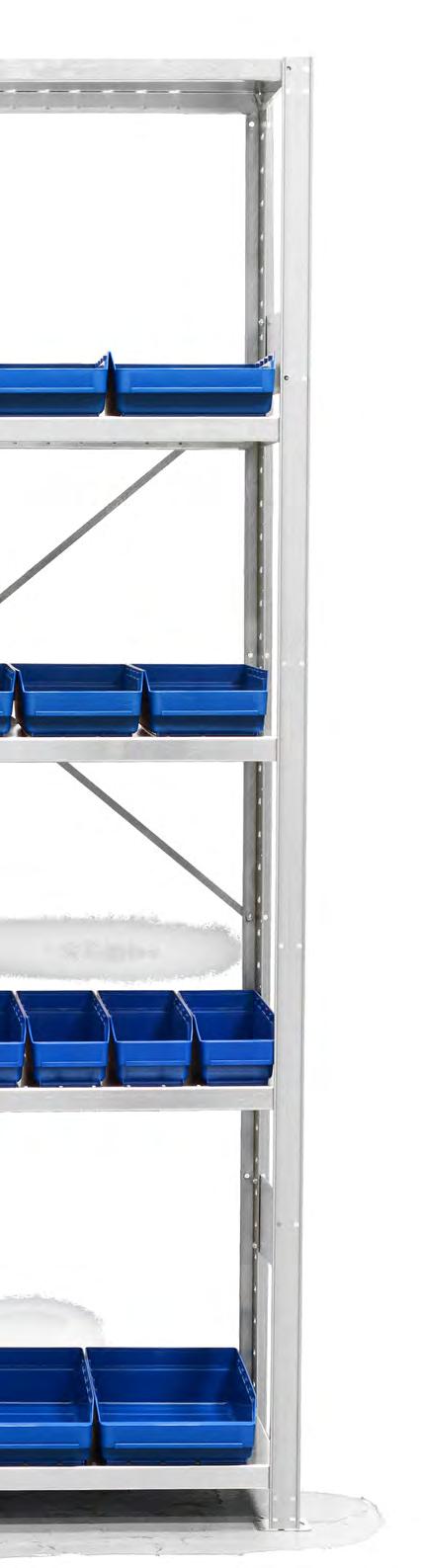

22 Hyllställ Metro Start- och påbyggnadssektioner STARTSEKTION, 5 HYLLOR Komplett hyllställ med ryggkryss mm hög, 1000 mm bred. Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv PÅBYGGNADSSEKTION, 5 HYLLOR 2100 mm hög, 1000 mm bred. Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv STARTSEKTION, 6 HYLLOR Komplett hyllställ med ryggkryss mm hög, 1000 mm bred. Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv PÅBYGGNADSSEKTION, 6 HYLLOR 2500 mm hög, 1000 mm bred. Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv Blå/grå Galv/galv DÖRRSEKTION, 5 HYLLOR Komplett med sidoplåtar och ryggplåt mm hög, 1000 mm bred. Specifikation Djup Artikel Nr. Blå/grå Blå/grå Blå/grå Blå/grå SNABBFAKTA, METRO HYLLSYSTEM: Belastning hyllplan: 150/200 utbredd last. Hyllplanen är justerbara 50 mm i höjdled. Hyllplan levereras i galvaniserat utförande alternativt i grå pulverlack. Stolpar levereras i galvaniserat utförande alternativt i blå pulverlack. Ytterligare teknisk information finns på sidorna Samtliga längdmått är angivna i millimeter (mm)

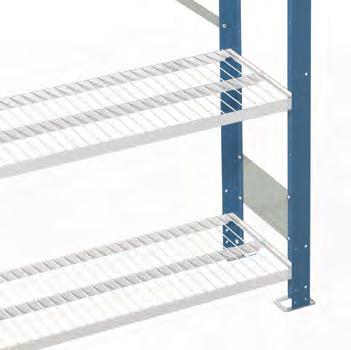

23 STOLPE Specifikation Höjd Artikel Nr. Specifikation Höjd Artikel Nr. Blå Galvaniserad Blå Galvaniserad Blå Galvaniserad Fotplatta TRÅDHYLLA Bredd 1000 mm. Max belastning vid utbredd last: HYLLPLAN Bredd 1000 mm. Max belastning: 150 /0,8 mm, 200 /1,0 mm. Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. 0,8 mm, Grå ,8 mm, Galv ,8 mm, Grå ,8 mm, Galv ,8 mm, Grå ,8 mm, Galv ,0 mm, Grå ,0 mm, Galv ,0 mm, Grå ,0 mm, Galv ,0 mm, Grå ,0 mm, Galv Hyllbärare Bredd 1300 mm. Max belastning: 75. Specifikation Djup Artikel Nr. 1,0 mm, Galv ,0 mm, Galv ,0 mm, Galv ,0 mm, Galv Hyllbärare FÖRSTÄRKNINGSSKENA För hyllbredd 1000 mm Specifikation Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. Grå Grå Grå Grå STAGPLÅT Artikel Nr. Galvaniserad Specifikation Djup Artikel Nr. Specifikation Djup Artikel Nr. Galvaniserad Galvaniserad Galvaniserad Galvaniserad GAVELPLÅT Spec. Höjd Djup Artikel Nr. Spec. Höjd Djup Artikel Nr. Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Samtliga längdmått är angivna i millimeter (mm)

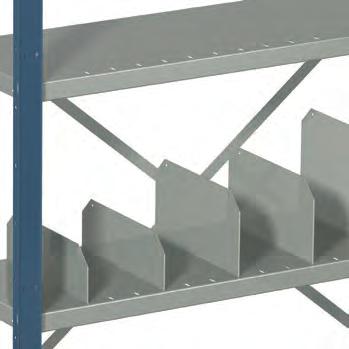

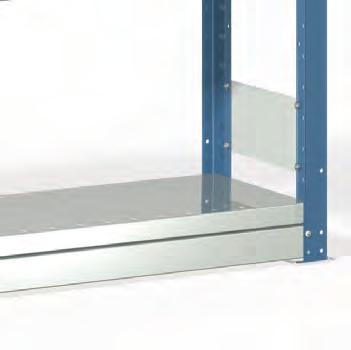

24 Hyllställ Metro DRAGLÅDA Specifikation Djup Artikel Nr. Pulverlack Pulverlack RYGGPLÅT Specifikation Höjd Artikel Nr. Specifikation Höjd Artikel Nr. Grå Galvaniserad Grå Galvaniserad DELNINGSPLÅT Spec. Djup Höjd Artikel Nr. Spec. Djup Höjd Artikel Nr. Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv Grå Galv RYGGKRYSS Specifikation Bredd Artikel Nr. Galvaniserat Galvaniserat SOCKELPLÅT Specifikation Artikel Nr. Specifikation Artikel Nr. Grå Galvaniserad DÖRRPAKET Specifikation Artikel Nr. Pulverlack Ytterligare teknisk information finns på sidorna Samtliga längdmått är angivna i millimeter (mm)

25 25

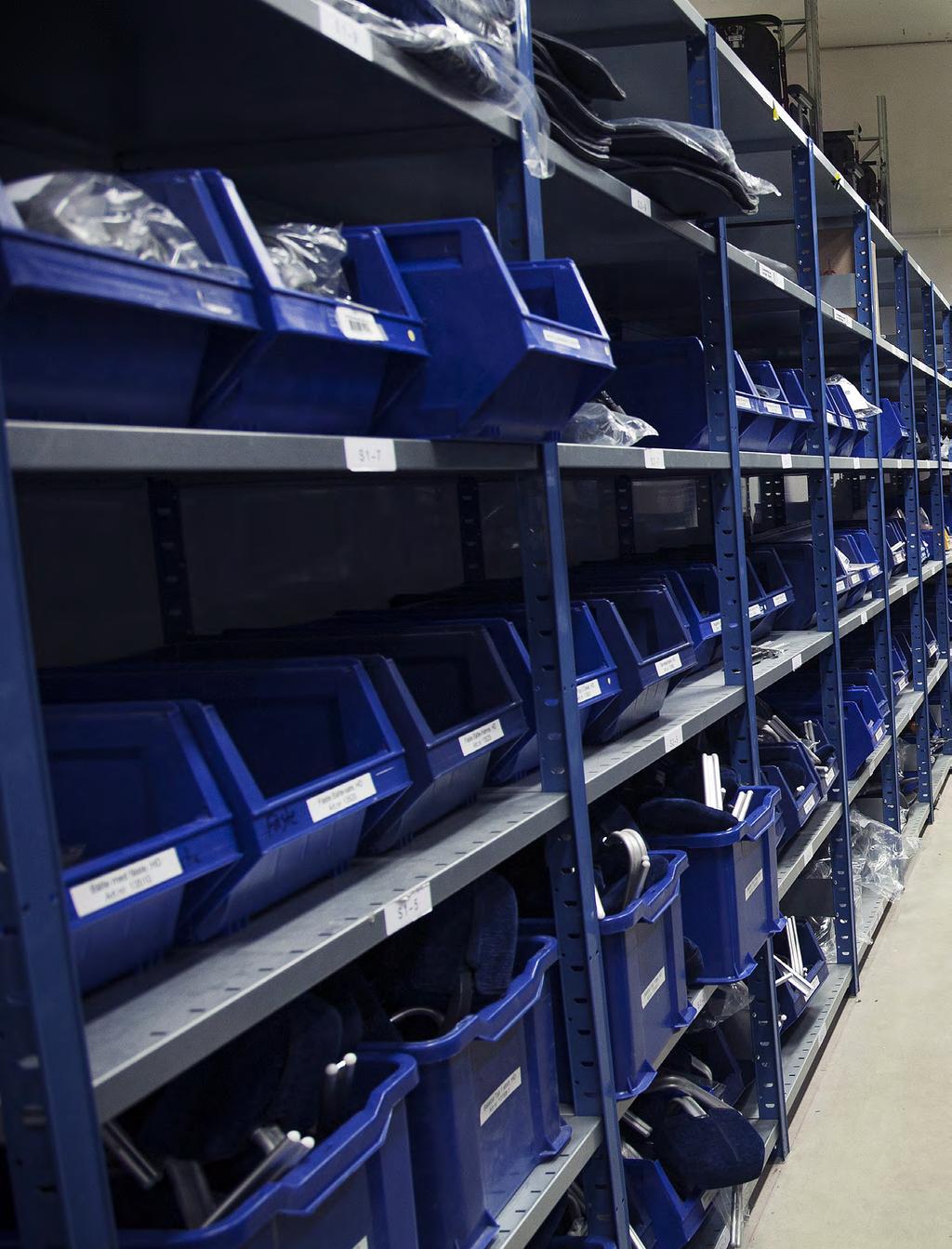

26 Lagerlådor LAGRING PÅ DETALJNIVÅ

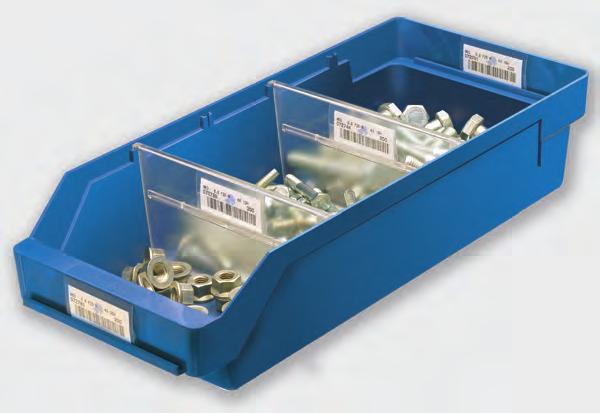

27 SMÅDELSLÅDOR Plast med gjutna spår för avdelare. Blå. Höjd Djup Bredd Spår Antal/förp. Artikel Nr AVDELARE För smådelslådor. Transparent plast. Höjd Bredd Antal/förp. Artikel Nr VOLYMLÅDOR Kraftig plastkonstruktion med gjutna spår för avdelare. Blå. Höjd Djup Bredd Spår Antal/förp. Artikel Nr Smådelslådorna finns i flera djup och bredder och har spår för avdelare. Återvinningsbar polypropylene. Lagerförs endast i blå färg. Lagerlådor Vi har ett stort sortiment hyll- och logistikanpassade lagerlådor. Vill du kan lådorna förses med tillbehören transparenta avdelare som bibehåller ett bra ljusinsläpp och lådstopp för ergonomisk plockning och siktöppning för god översikt. Självfallet är lådornas material miljöanpassat och återvinningsbart. Lådorna är staplingsbara för kompakt, platsbesparande transport. 27 AVDELARE För volymlådor. Transparent plast. Höjd Bredd Antal/förp. Artikel Nr LÅDSTOPP Passar både smådelslådor och volymlådor. Specifikation Artikel Nr. 100 st/förp Samtliga mått är angivna i millimeter (mm)

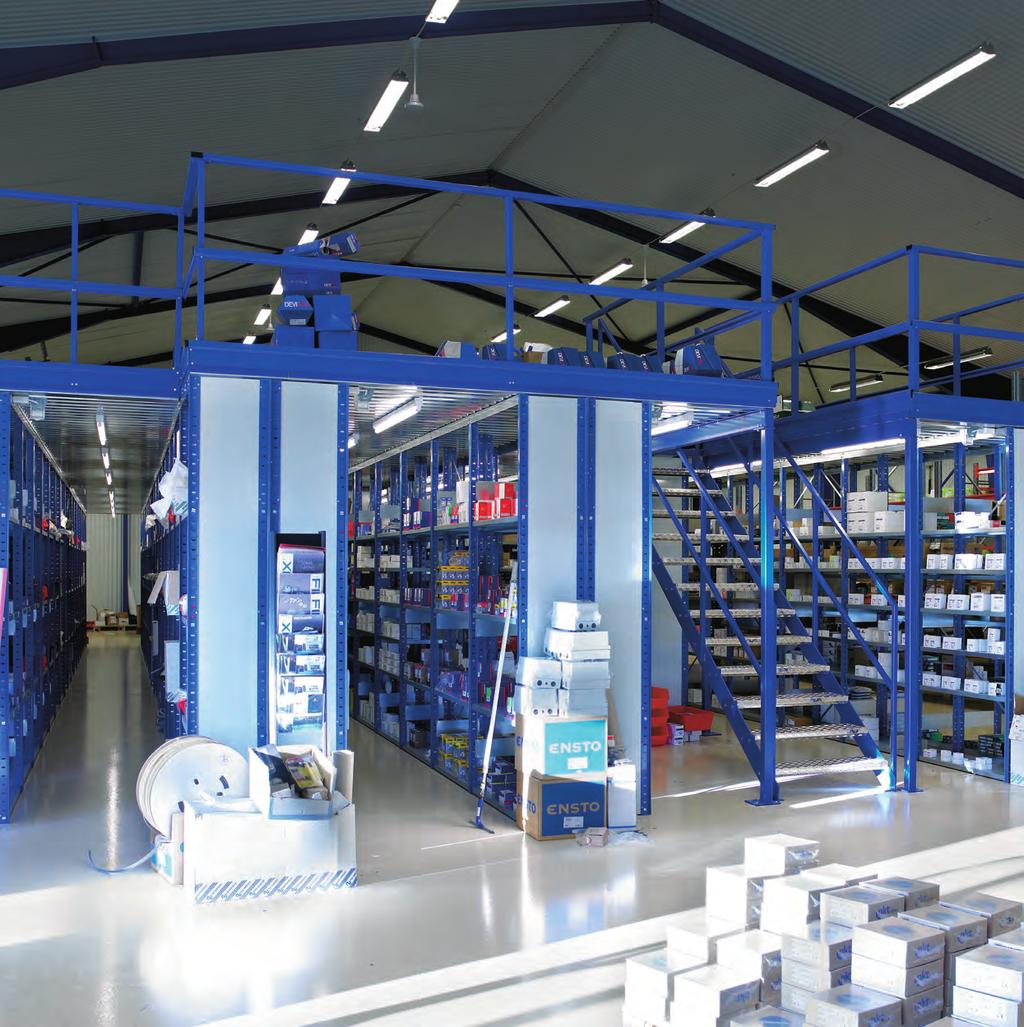

28 Entresol UTNYTTJA HÖJDEN Öppna räcken eller täckta väggar Golvyta i durkplåt, trä, eller laminat Med- eller utan hisschakt Rak-, vinklad- eller spiralformad trappa Stolpar eller pall- alternativt hyllsystem som grund

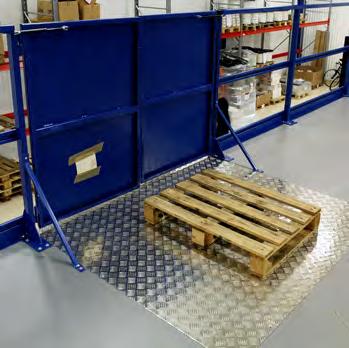

29 29 BLS Entresolsystem skapar helt nya möjligheter Med entresolplan som en del av lagerinredningen kan du utnyttja takhöjden på bästa sätt. Vi dimensionerar och tillverkar kompletta entresolplan enligt dina önskemål. Entresolplanets golv är av halkskyddad, slitstark golvplywood, som bärs upp av profilerad plåt. Vid behov kan gallerdurksbjälklag erbjudas. Entresolgolv kan även byggas på befintliga hyll- och pallställ. Trappor, räcken, grindar osv. ingår och allt material levereras i lättmonterade delar som bultas ihop vid montage. Allt stål levereras lackerat.

30 Djupstapling VOLYM+

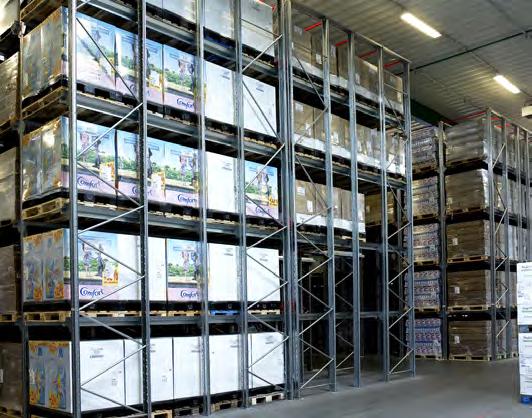

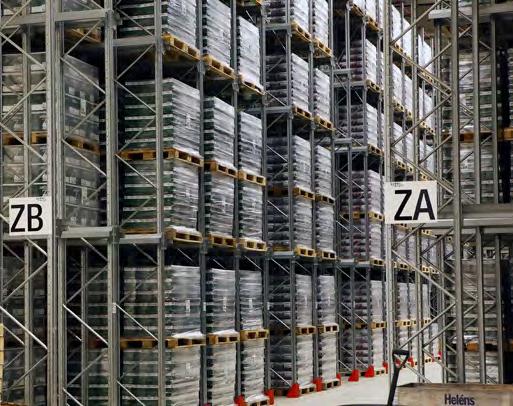

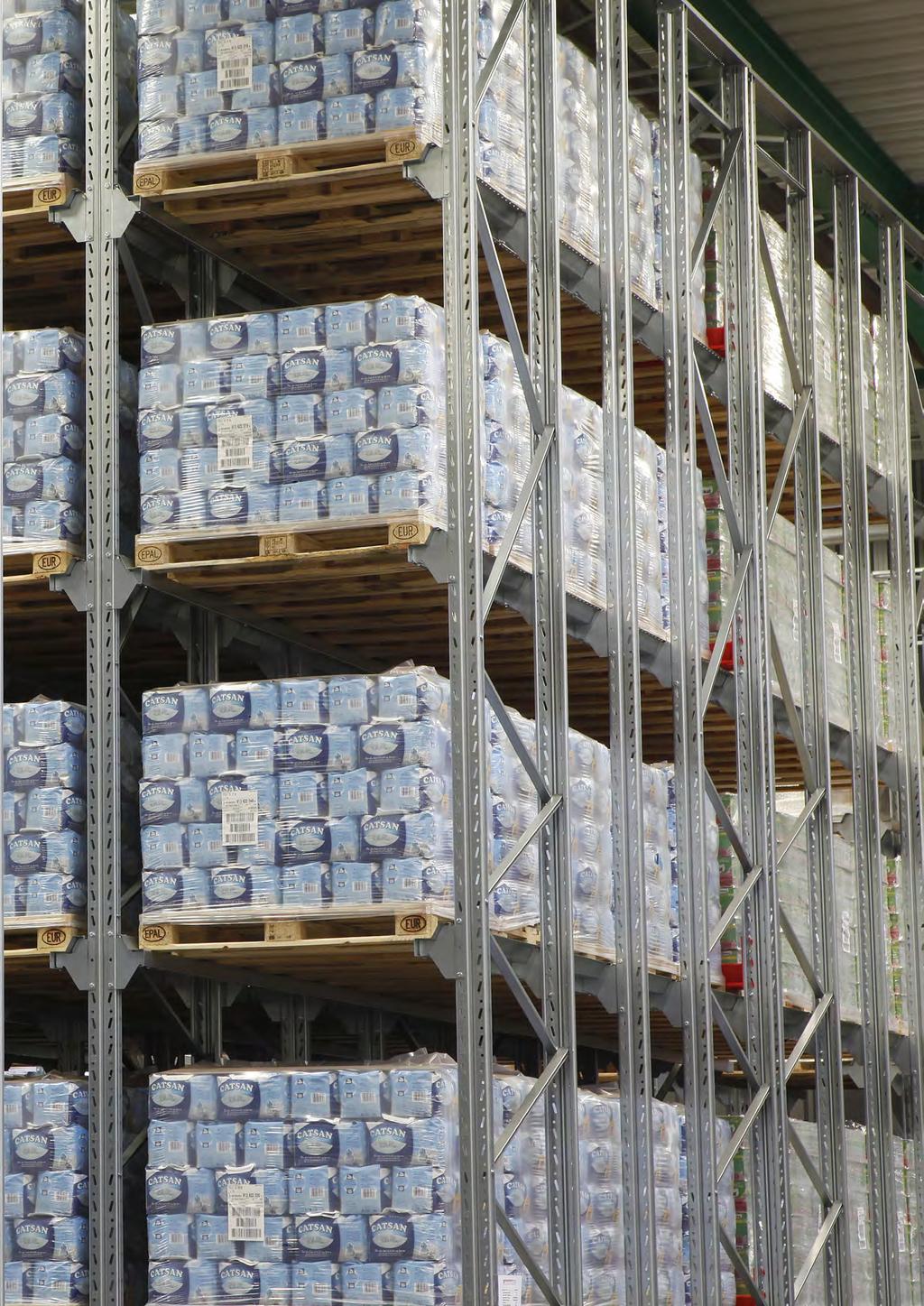

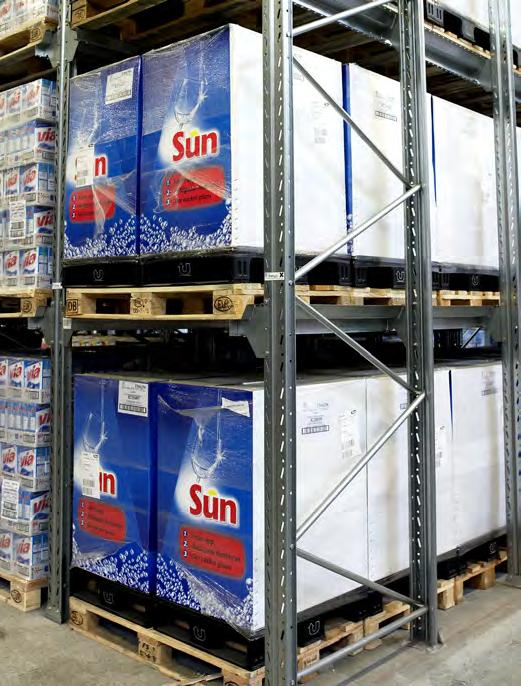

31 Djupstapling perfekt för de riktigt stora volymerna 31 När stora volymer av lågfrekventa produkter av samma typ ska hanteras är djupstapling en rationell lagringsmetod. Pallarna lagras på djupet i önskad kvantitet och hanteras från samma sida enligt turordningen först in sist ut. Djupstaplingsställaget beräknas efter pallgodsets vikt och storlek, allt för att uppnå maximal lagring. Metodens egenskap att minimera trucångarna gör att lagerlokalens yta kan utnyttjas upp till 90 % effektivare än vid traditionell pallställslagring.

32 Djupstapling Trucångarna kan förses med styrskenor för att underlätta arbetet och manövrering av truckar. Konsol med bärskena och instyrning som underlättar fixering av pallen C/C 143 Beroende på ställagets höjd och godsets tyngd väljs stolpar i 90- eller 120-profil. Konsolen är justerbar 100 mm i höjdled. Ytterligare teknisk information finns på sidorna EUR-pallar Ställagedjup Lathund för beräkning av antal pallar som ryms på djupet. Bilden illustrerar sektionsbredden för EUR-pall. Samtliga längdmått är angivna i millimeter (mm)

33 33

34 Mobila system MAX LAGERYTA

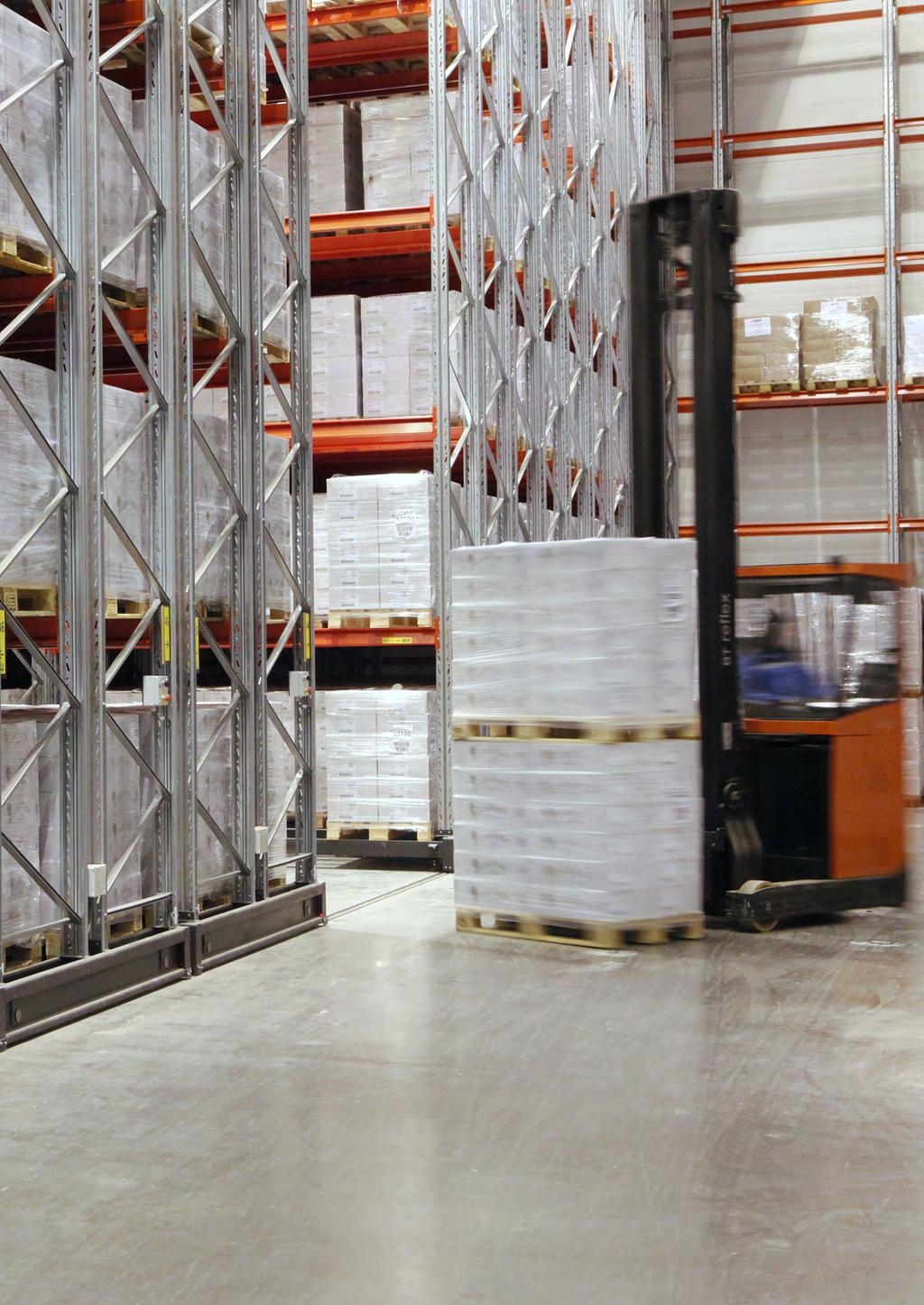

35 35 De elektriskt drivna hyllenheterna styrs med ett enkelt knapptryck. Maximalt lagerutrymme på minsta möjliga lageryta Mobila ställage sparar ansenliga mängder yta och höjer utnyttjandegraden upp till 85 % av lokalen då antalet trucångar kan minimeras. Mobila enheter används ofta när lagerytan är kostnadskrävande, typ frys- och kallager. Fördelar med Mobila ställage: 40% ökning av befintlig yta utan att bygga till Upp till 85% nyttjandegrad av ytan 60% mindre byggyta vid nybyggnation Vi erbjuder elektriskt drivna enheter med längd upp till 75 m och laster om 500 ton som manövreras med fjärrkontroll på trucken eller med enkel knapptryckning. Öppningstiden är ca 35 sek. Du kan också välja manuella enheter med vevdrift, längd ca 10 m och last ca 10 ton (se bild på nästa sida). De mobila enheterna flyttas i sidled och gör att lagerutrymmet kan utnyttjas maximalt. Norra Europas största mobila lager med plats för hjul. Bilia, Malmö.

36 Mobila system Funktion och säkerhet Manuellt Däckställ. Åtta vagnar med en längd på 8 m hanterar ca hjul. Vagnarna i de mobila systemen drivs individuellt och har via kapacitiva givare ett förutbestämt avstånd för att inte vagn och gods skall stöta mot varandra. Rätt antal motorer i varje vagn säkerställer en jämn och balanserad förflyttning även vid långa sektioner. All elektronik levereras från kända leverantörer. Val av rälstyp beror på vagnens belastning och om det är installation i befintlig lokal eller nybyggnation. Systemet har en hög inbyggd säkerhet. Alla gångar skyddas av ljusbarriärer. Fotoceller är placerade under vagnarna, i vagnarnas framkant och där det behövs också i vagnarnas bakkant. Ljudsignal hörs också i samband med körning av vagn. Samtliga anläggningar är CE godkända och uppfyller krav enligt maskindirektiv. Styrräls Stödräls FUNKTIONSTRYGGHET Vi har en egen serviceorganisation som erbjuder service och kontroll av anläggningen. Vid en ev. driftstörning kan vi också erbjuda inställelse, på plats inom 6 timmar, upp till 3 arbetsdagar beroende på val av avtal. Elektriskt Grenställ. 17 vagnar om vardera 6 m hanterar 1080 lagerplatser. Manuellt Hyllställ. Sju vagnar med sex nivåer ger 400 hyllmeter.

37 Elektriskt Pallställ. Denna anläggningen hanterar pallplatser i frysmiljö. 37

38 List- och virkesställ RATIONELLT & ÖVERSKÅDLIGT

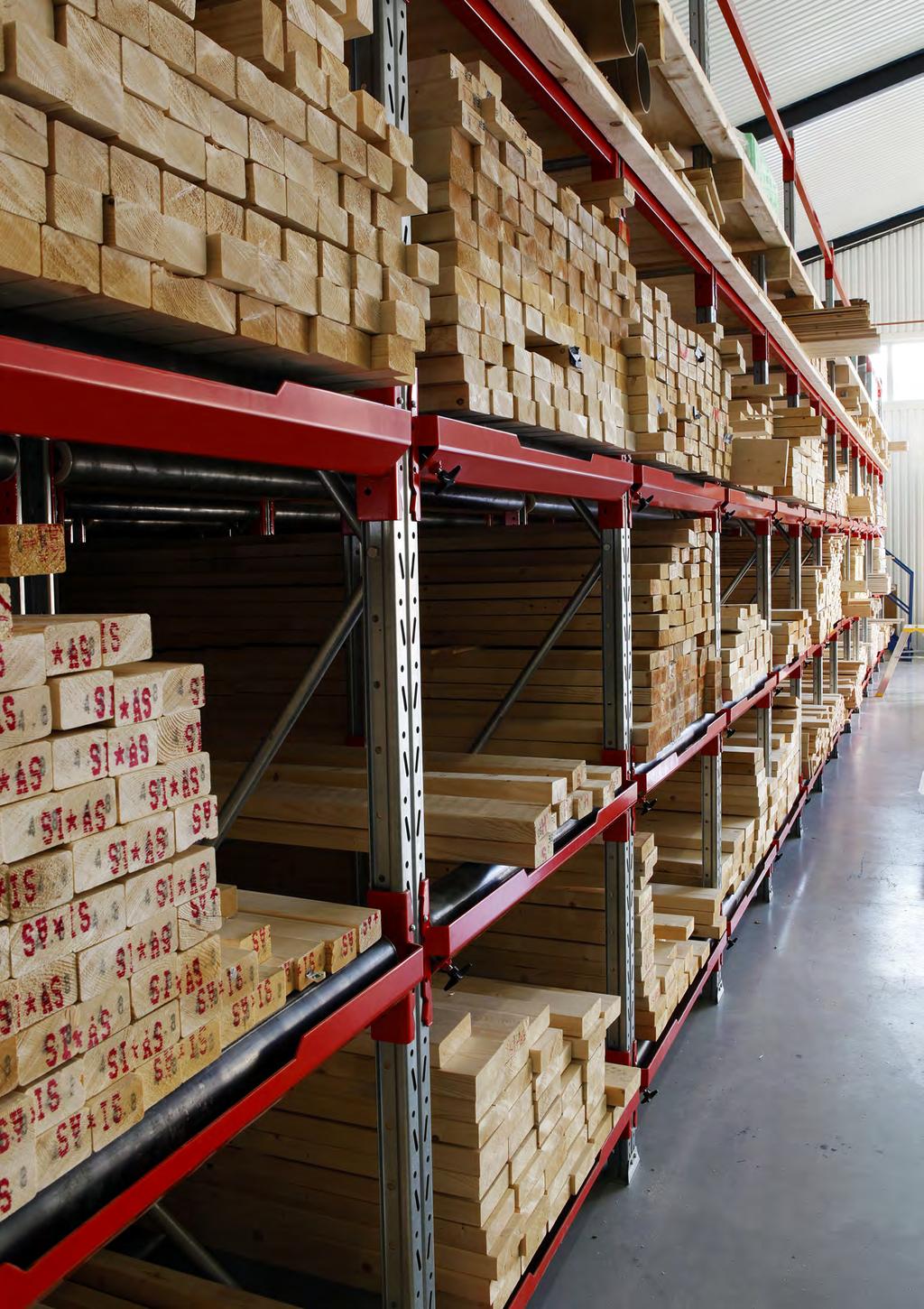

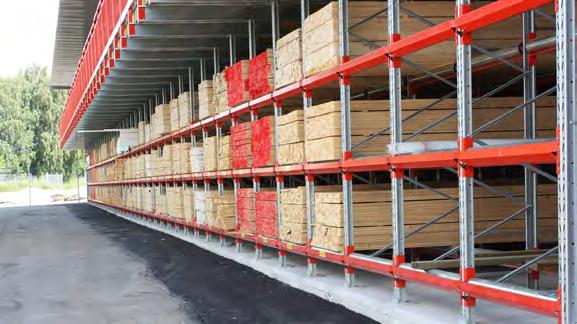

39 39 Sektionsbredd 1200 mm Vi är experter på virkeshantering inom bygghandel Lätthanterligt lagersystem för lagring av virke och hel- eller halvpaket. Paketen hanteras på rullar som är integrerade i speciella bärbalkar, detta gör att även virke med varierande längd och form kan lagras på samma ställe. Rullarna underlättar hantering av virket då det enkelt rullas ut och in. Systemet går även smidigt att ändra och komplettera. För att utnyttja takhöjden på bästa sätt går det lätt att bygga på systemet med entresol. Brännehyltes välutvecklade lagersystem och detaljlösningar gör det möjligt att skapa ett lättillgängligt och välorganiserat lager oavsett lagerprodukt.

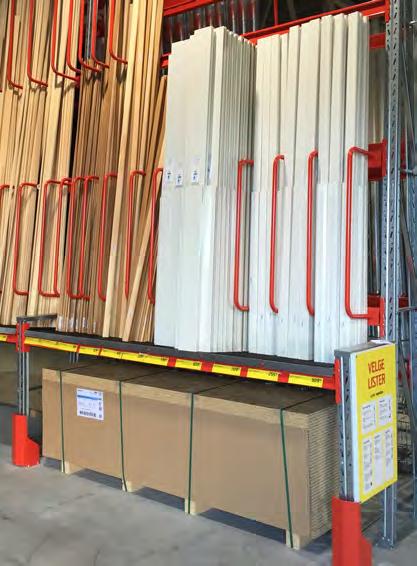

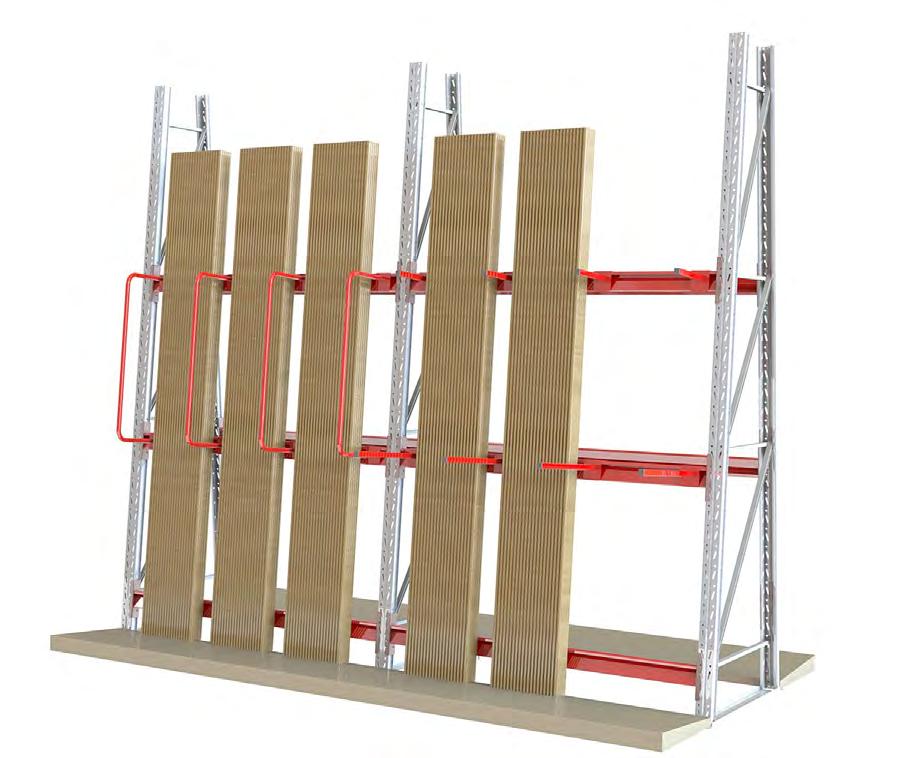

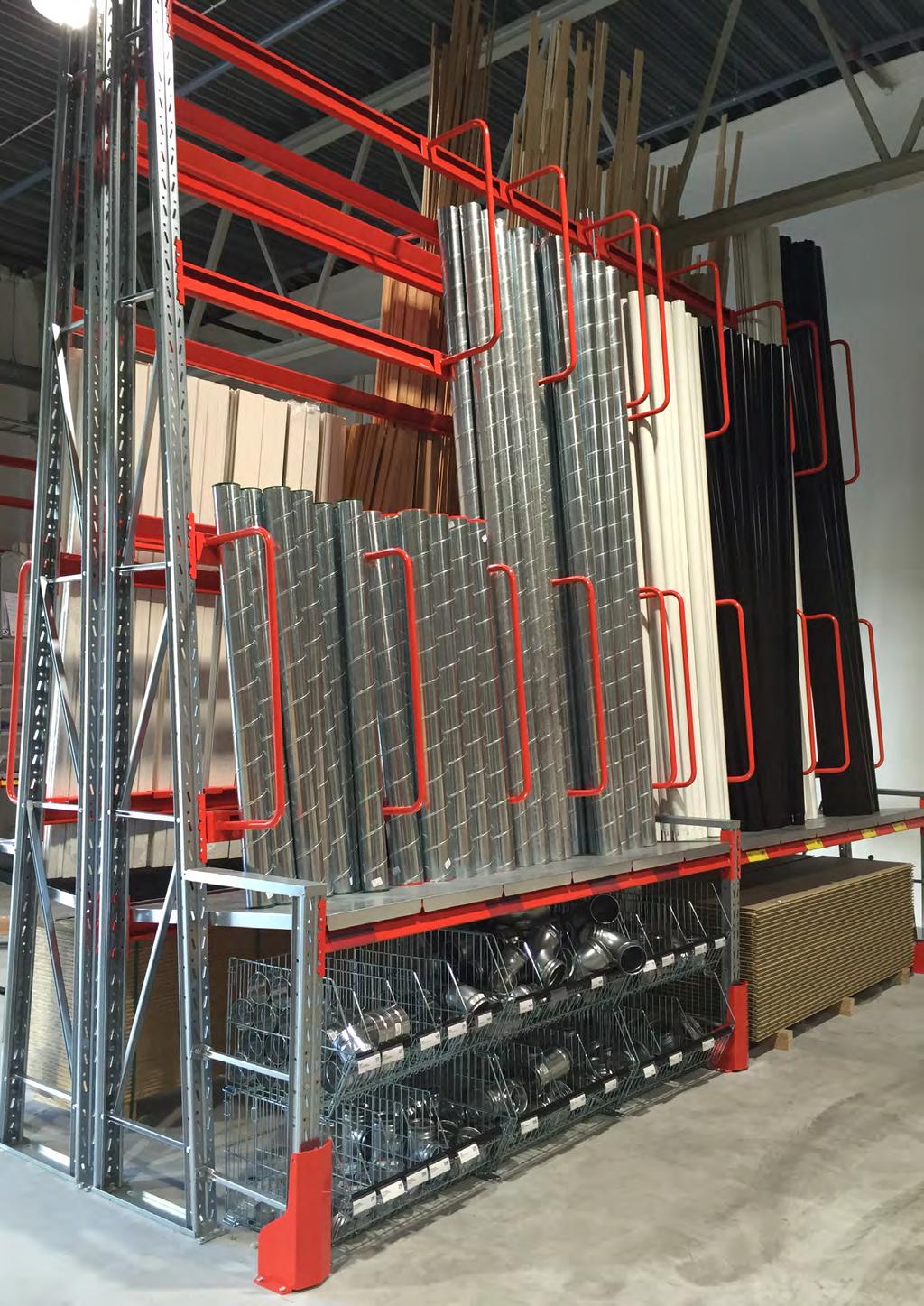

40 List- och virkesställ LISTSTÄLL Ett praktiskt och lätthanterligt system för vertikal lagring av lister, rör och annat långgods. Specifikation Höjd Artikel Nr. (1) Listställsgavel enkel Listställsgavel enkel Listställsgavel enkel Listställsgavel dubbel Listställsgavel dubbel Listställsgavel dubbel Specifikation Bredd Djup Artikel Nr. Underdel, galvaniserad Underdel, galvaniserad Underdel, galvaniserad Underdel, galvaniserad Specifikation Höjd Djup Artikel Nr. Avdelare för listställ Avdelare för listställ Avdelarspjut för listställ E-300 Avdelarspjut för listställ E-600 (1) Gavlarna är monterade som standard. Önskas omonterade gavlar byts artikelnumrets sista siffra (-1) till en nolla (-0). Avdelare för listställ Avdelarspjut för listställ Listställsgavel dubbel Underdel Våra listställ finns i två olika gavelstorlekar, dubbel eller enkel listställsgavel. Liststället kan sedan sättas ihop efter egna behov och önskemål. Vi har även avdelare för listställen för att enkelt hålla isär godset och minska risken för ras. Samtliga längdmått är angivna i millimeter (mm)

41 41

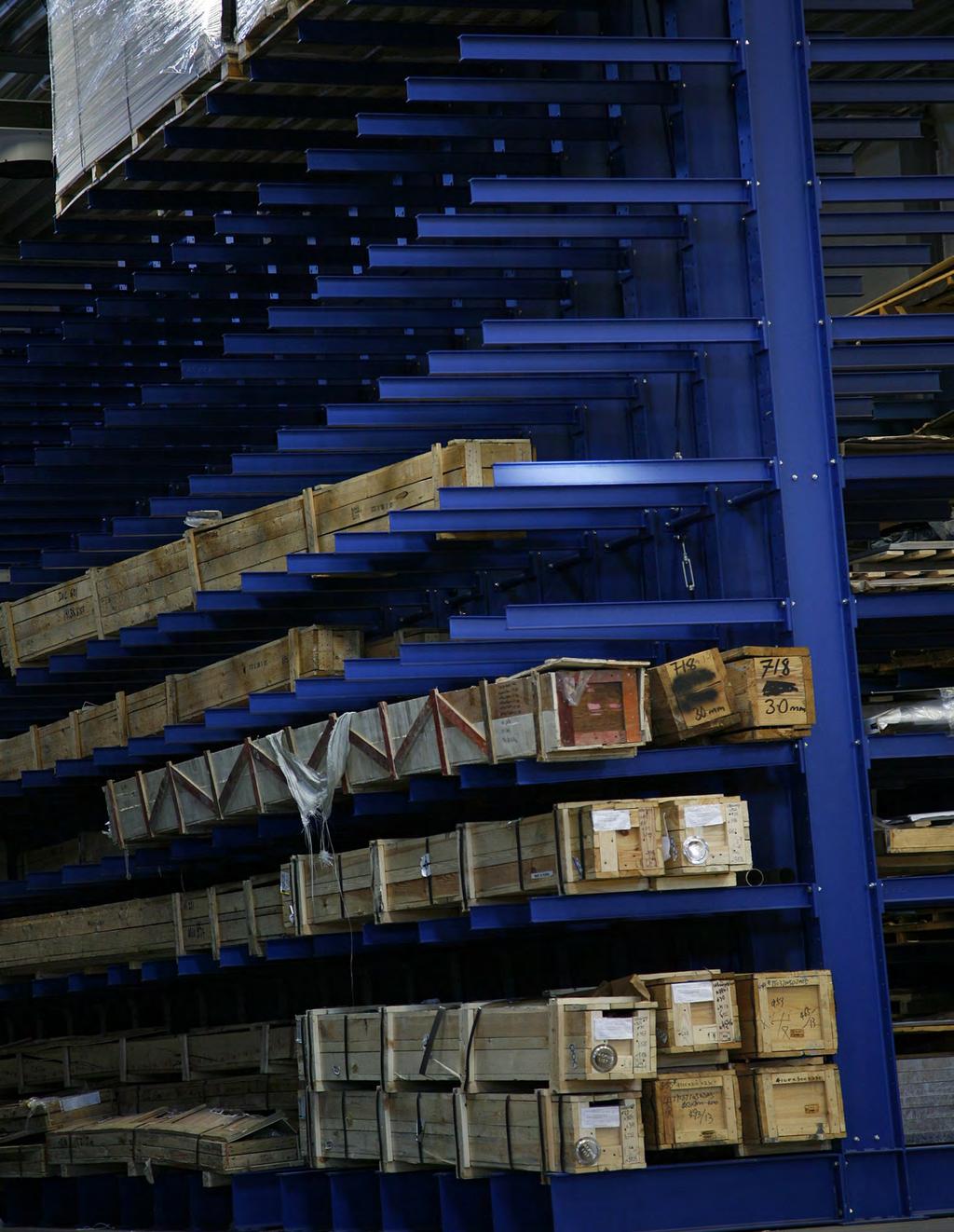

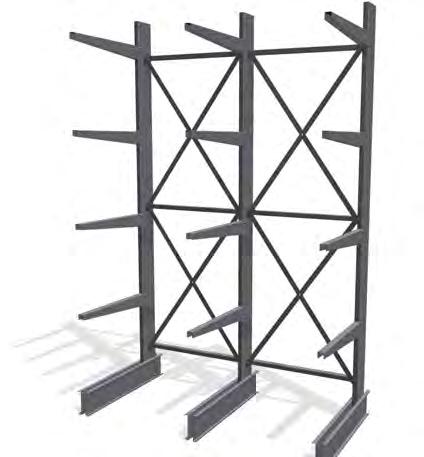

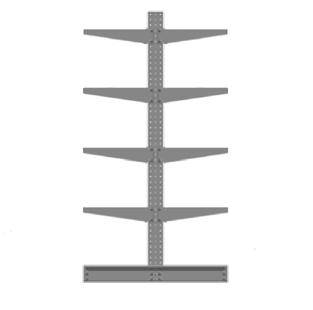

42 Grenställ PELARE Höjd från 2000 till 4000 mm. Höghållfast galvaniserad plåt. Specifikation Höjd Djup Max. last/sida Artikel Nr. Enkelpelare Enkelpelare Enkelpelare Enkelpelare Enkelpelare F970 Idealiskt för långgods Grenställ F970 är ett flexibelt lagersystem som hanterar lättare långgods. Grenstället kan enkelt byggas om, kompletteras och byggas ut enligt önskemål. Enkelpelare Enkelpelare Enkelpelare Enkelpelare Enkelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Dubbelpelare Grenställ F970 med enkelpelare STAGSEKTIONER Galvaniserad plåt. Specifikation Höjd Bredd Artikel Nr. Med kryss Med kryss Med kryss Med kryss Med kryss Med kryss Med kryss Med kryss Utan kryss Utan kryss Utan kryss Utan kryss Utan kryss Utan kryss Utan kryss Utan kryss LASTARMAR Galvaniserad plåt. Grenställ F970 med dubbelpelare Djup Belastning Artikel Nr Ytterligare teknisk information finns på sidorna Samtliga längdmått är angivna i millimeter (mm)

43 43

44 Grenställ TG85 med extra av allt! Grenställ TG85 ett anpassat lagersystem som hanterar tunga långgods. Grenstället dimensioneras och tillverkas enligt önskemål. Utförande: Grenställ tillverkas i mått enligt kundönskemål. Material: Grenstället tillverkas av kvalitetsgodkänd stålbalk och levereras i lackerat eller varmförzinkat utförande. Färg: Våtlackad i miljöklass C2. Kulör: Pelare Blå NCS 4550 B (RAL 5019); Armar RAL 2002; (Pelare kan fås i andra kulörer). Dimensionering: Enl. Eurocode. Säkerhet: Levereras med bruksanvisning och belastningsetiketter. Miljö: För placering inom- och utomhus. Tillbehör: Ändstopp, flyttbara avdelare, takarmar eller komplett tak, påkörningsskydd och asfaltsfötter. Grenställ TG85 med enkelpelare Grenställ TG85 med dubbelpelare Ytterligare teknisk information finns på sidorna 50 51

45 45

46 Genomlöp & trycklagring Rullande gods med bevarad turordning Genomlöp är en kompakt lagringsmetod enligt principen Först in / Först ut. Pallarna rullar igenom ställaget på en lutande rullbana. Möjligheterna att hantera gods med olika vikter och storlekar är näst intill obegränsade. Vid utlastning kan den nedersta pallen vid behov hanteras med gaffellyftvagn. Lösningar för hämta/lämna pall med staplare kan också erbjudas. Trycklagring är en annan lagringsmetod som bygger på djupstapling på rullar. Pallarna trycks in i ställaget på en motlutande rullbana. Principen blir då Först in / Sist ut. Lösningar för hämta/lämna pall med staplare kan erbjudas även här. Genomlöp hanterar godset enligt principen först in / först ut.

47 47 KARTONG- OCH BACKHANTERING (CLS) För rationell och ergonomisk plockning från kartong eller back finns system med fristående ställ eller inbyggnad i pallställ. Bredd och djup anpassas efter produkternas storlek med max bredd ca 3000 mm och max djup ca 4500 mm. Belastning har maximerats till 1250 per plan. För maximal ergonomi kan plockplanet exponeras mot plockaren. Rullist, med delning 28 mm och belastning 8 per rulle, optimerar funktionen på rullplanen. Avdelare, höjd 55 mm eller en universell variant, möjliggör delning i kanaler av bredd och utförande. Kartong/backhantering

48 Kranlager THINK BIG!

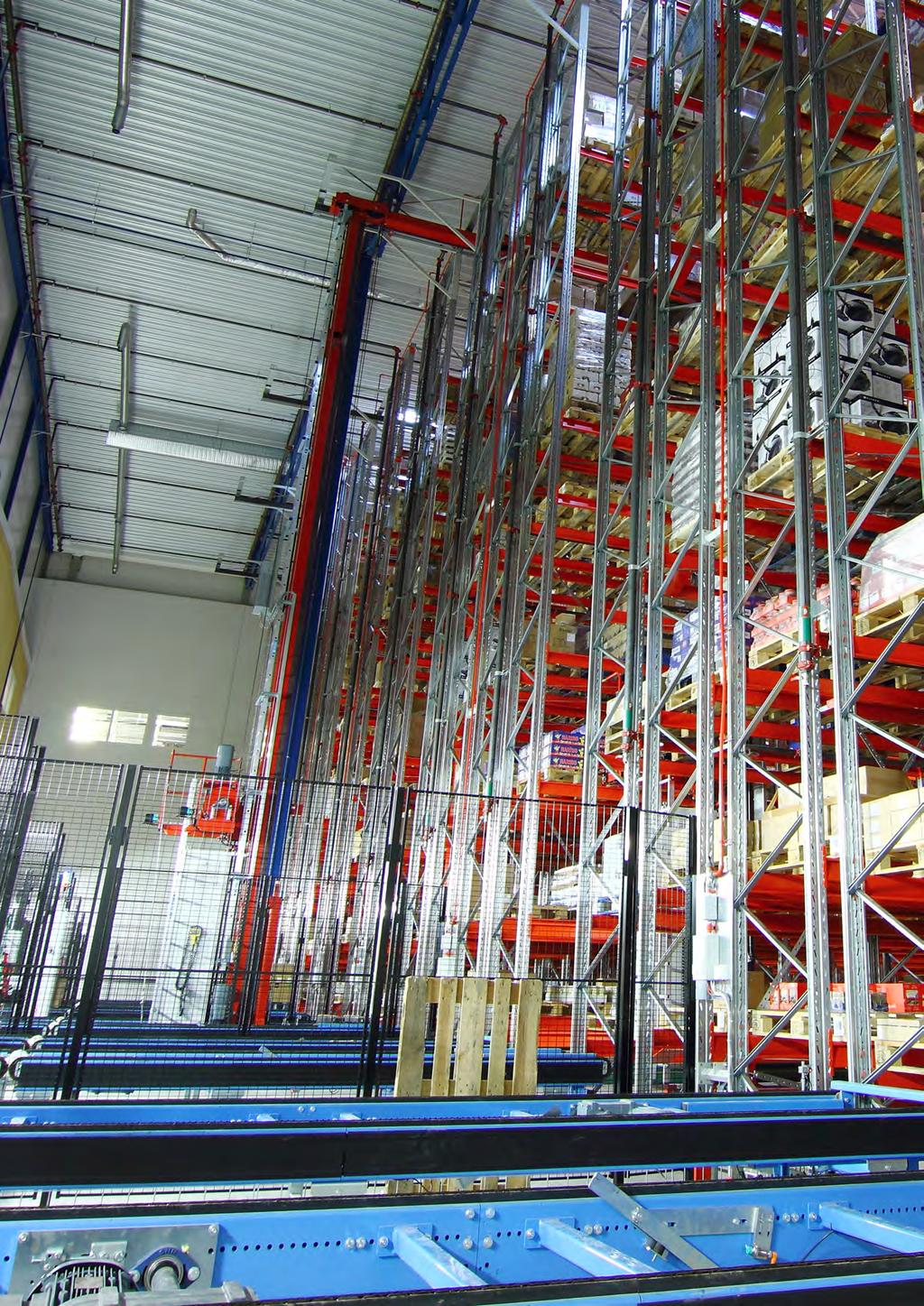

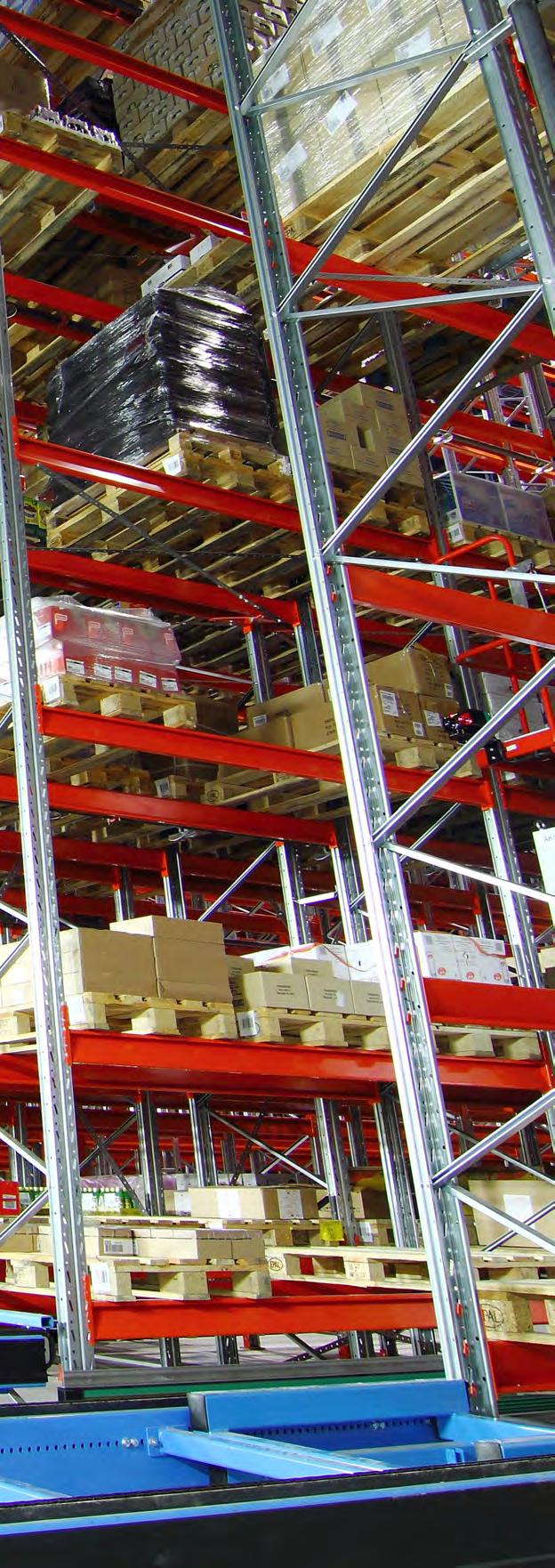

49 49 Ibland är höjden lösningen. För vissa typer av gods och godsvolymer är kranlager den optimala lösningen. Förutom att lagersystemet har en klar fördel i att kunna maximera lagerytan på höjden, så minskas även den manuella hanteringen av gods. Lagerarbetarna får en bättre arbetsmiljö i och med att stor del av lagerhanteringen sker automatiskt. Den automatiska materialhanteringen bidrar dessutom till att man får bättre kontroll och snabbare materialflöden. Det mycket flexibla kranlagret har många olika uppbyggnadsmöjligheter. Det spelar alltså inte så stor roll hur lagerlokalen ser ut, kranlagret anpassas enkelt efter lokalens utseende och de kapacitetskrav och typ av funktionalitet som önskas. Systemet passar till de allra flesta typer av pallar och lastbärare vilket gör det mer kompatibelt med övriga lagersystem. Ett kranlager kan användas antingen som ett komplement, exempelvis för gods som kan plockas ihop i förväg för senare utleverans eller som huvudsakligt lager med möjlighet för in- och utlagring. Med den här typen av automatiserat lagersystem sänks inte bara lagerhanteringskostnaderna utan ger även fullständig kontroll på lagersaldo, ankomstkontroll och lagringstid vilket bidrar till en betydligt större leveransprecision. Kranlagerställaget byggs med pallställ City som grund och med automations- och hanteringslösningar från marknadsledande specialister. Kranlager, GeKås i Ullared.

50 Teknisk information Pallställ City 1. PALLSTÄLL CITY PRODUKTFAKTA Utförande: Stolpar levereras i galvaniserat utförande. Bärbalkar i röd pulverlack. Tillbehör i röd pulverlack och/ eller galvanisering (se respektive artikelspecifikation). Pallställ City uppfyller kraven i produktstandarden SS-EN 15512:2009 enligt Det Norske Veritas Produktcertificat C90 90 mm 2. C mm BELASTNINGSTABELL BÄRBALKAR* Balklängd C90 C120 Z Z *) Avser utbredd last per bärbalkspar. 3. MAX. SEKTIONSBELASTNING FÖR GAVEL C120* Avstånd bärplan (mm) Balk Z105 Balk Z *Balklängd upp till och med 2750 mm och minst 5 balkpar. 4. MAX. SEKTIONSBELASTNING FÖR GAVEL C90-12* Avstånd bärplan (mm) Balk Z105 Balk Z *Balklängd upp till och med 2750 mm och minst 4 balkpar. 5. MAX. SEKTIONSBELASTNING FÖR GAVEL C90-8* Avstånd bärplan (mm) Balk Z105 Balk Z *Balklängd upp till och med 2750 mm och minst 2 balkpar. 6. PALLSTÄLL MED DJUP 500 OCH 800 I denna katalog redovisas Pallställ City endast i utförande med djup 1100 mm, men pallsstället kan också beställas för djupen 500 och 800 mm. Kontakta vårt säljkontor för mer information. 7. Kg BELASTNINGSDIAGRAM TILLÅTEN SEKTIONSLAST FÖR GAVEL* Avstånd i mm mellan bärplan mm *Alla belastningsangivelser utgår från montage på gjutet betonggolv och med minst 4 sektioner. 8. BELASTNING BÄRBALKAR / SEKTIONER Principillustration till belastningstabeller (utbredd last). MAX. BELASTNING PER PLAN (KG) MAX. BELASTNING PER PLAN (KG) MAX. BELASTNING PER PLAN (KG) MAX. SEKTIONSBELASTNING (KG) Avstånd i mm mellan bärplan Höjd i mm till första bärplan Bärbalkslängd (mm) 9. UNDERHÅLL Samtliga lagerinredningar skall fortlöpande kontrolleras, minst var 12:e månad, så att stolpar, bärbalkar, infästningsanordningar, stag m m inte är deformerade eller på annat sätt skadade så att det påverkar pallställets hållbarhet. Beställaren/brukaren ansvarar för att kontrollen utförs och dokumenteras. Märkskylt och information om maxlast/sektion samt maxlast/ bärbalk skall finnas väl synlig på ställaget. Vid omdisponering, ombyggnad eller flyttning av pallstället skall leverantör kontaktas. I arbetsmiljöverkets föreskrift 2006:04 Användning av arbetsutrustning, finns regler som arbetsmiljöverket tagit fram för att minimera risken för olyckor. Enligt kapitel 3 Allmänna skyldigheter så är det varje ansvarigs skyldighet att ta del av dessa regler och vidta de åtgärder som behövs. AFS 2006:04 Användning av arbetsutrustning A 3.2 Pallställ och andra lagerställ. Ett lagerställ som är avsett för varierande laster skall, på väl synlig plats, vara beständigt märkt med maxlast per sektion och maxlast per bärplan. Om påkörning kan medföra risker skall det finnas påkörningsskydd. Ett pallställ skall vara förankrat om det finns risk för instabilitet. Ett pallställ skall vara försett med skydd som förhindrar att pallar skjuts genom stället (s.k. genomskjutningsskydd), om det inte är uppenbart onödigt. Samtliga längdmått är angivna i millimeter (mm)

51 Lack of fulfilment of conditions as set out in the Certification Agreement may render this Certificate invalid. ACCREDITED UNIT: DNV GL BUSINESS ASSURANCE SWEDEN AB, BOX 6046, SOLNA, SWEDEN, TEL:+46 (0) , / Detta certifikat har signerats digitalt. För ytterligare information, se DNV GL BUSINESS ASSURANCE SWEDEN AB, Box 6046, Solna, Sweden, TEL: / Page 1 of 3 Hyllställ Metro 10. HYLLSTÄLL METRO PRODUKTFAKTA Utförande: Hyllplan levereras i galvaniserat utförande alternativt i grå pulverlack. Stolpar levereras i galvaniserat utförande alternativt i blå pulverlack. Övriga tillbehör i grå pulverlack och/eller galvanisering. Hyllplanen är justerbara 50 mm i höjdled. Hyllställ Metro uppfyller standarden enligt SS 2241 samt INSTA 251. Övrigt 13. GRENSTÄLL F970 PRODUKTFAKTA 15. BLS STANDARDKULÖRER BLS Lagersystem pulverlackerar respektive produkt/detalj i fastställda standardkulörer. Olackerade produkter/tillbehör levereras galvaniserade. Röd (bl a tillbehör City):...RAL 2002 Blå (bl a stolpar Metro):...RAL 5007 Grå (bl a hyllplan Metro):...RAL 7035 (Andra kulörer offereras som tillval.) Valfritt H 11. MAX. BELASTNING PER HYLLPLAN 600 / /1000 KVALITETSSÄKRING BLS Lagersystem är certifierade enligt ISO 9001 samt SS-EN 15512:2009 (pallställ). Djup Bredd Djup Bredd Tjocklek Kg , , , , , , , , , ,0 75 Max. sektionsbelastning med öppna gavlar och ryggkryss. 156 F970 Enkel / / GRENSTÄLL F970 F970 Dubbel Utförande: Höjd från 2000 till 4000 mm. Lastarmar: 600 och 1000 mm. Avstånd mellan pelare: mm. Material: Höghållfast galvaniserad plåt. Dimensionering: Enligt Svensk Standard SS2643 (INSTA 253). Säkerhet: Levereras med märkskyltar och bruksanvisning. Montage: Monteringsanvisning medföljer. MIljö: För placering inom- och utomhus. Tillbehör: Ändstopp, flyttbara avdelare, påkörningsskydd och tak. DNV BUSINESS ASSURANCE MANAGEMENT SYSTEM CERTIFICATE Certifikat Nr SKM-AQ-2247 Härmed intygas att Brännehylte Lagersystem AB i HILLERSTORP, SVERIGE uppfyller kraven i standarden för ledningssystem: ISO 9001:2008 Detta certifikat gäller för: Konstruktion, tillverkning och försäljning av lagersystem Företaget ursprungligen certifierat: Ort och datum: Stockholm, för det ackrediterade: DNV GL BUSINESS ASSURANCE Certifikatet är giltigt till: SWEDEN AB, SVERIGE Ansvarig för revisionen: Lennart Schönning Ann-Louise Pått Revisionsledare Ledningens representant 12. BELASTNING HYLLOR / SEKTIONER Principillustration till belastningstabellen (utbredd last) mm MAX. UTBREDD LAST/HYLLA (KG) MAX. UTBREDD LAST/HYLLA (KG) BLS LAGERSYSTEM 5 ÅRS KVALITETSGARANTI BLS Lagersystem lämnar 5 års konstruktionsoch funktionsgaranti på Pallställ, Hyllställ och Djupstapling. Pallställen uppfyller gällande standard enl. SS-EN Montaget ska vara utfört enligt BLS Lagersystems anvisningar samt att föreskriven kontroll och underhåll utförs och produkterna används på ett ändamålsenligt sätt. Garantin gäller från leveransdatum. Vid skada skall BLS Lagersystem snarast informeras och beredas tillfälle att undersöka skadan. Skador som uppkommit genom yttre påverkan (ex. brand, vatten, fukt), liksom genom installationsfel eller brister omfattas inte av garantin. DNV BUSINESS ASSURANCE PRODUKTCERTIFIKAT Certifikat Nr Rev. 2.0 Certifkatet består av 3 sidor Härmed intygas att produkten Anpassningsbara pallställ med modellbeteckning City för certifikatsinnehavaren Brännehylte Lagersystem AB Box 56, Hillerstorp tillverkade i produktionsenheten Brännehylte Lagersystem AB High Chaparral, Hillerstorp uppfyller kraven i produktstandarden EN 15512:2009 med den avsedda användningen ställ för förvaring av gods på lastpall eller annan lastbärare. Ursprungligt certifieringsdatum: Ort och datum: Solna, Certifikatet är giltigt till: för certifieringsorganet: DNV GL BUSINESS ASSURANCE SWEDEN AB Ansvarig för bedömningen: Lennart Schönning Ann-Louise Pått Certifieringsingenjör Ledningens representant Uppfyller inte certifikatsinnehavaren avtalsvillkoren kan detta certifikat upphöra att gälla 2100 / 2500 mm MAX. UTBREDD LAST/HYLLA (KG) På vår hemsida finns alltid de senaste nyheterna och faktauppdateringarna. Där finns också alla monteringsanvisningar för enkel utskrift eller nedladdning. MAX. UTBREDD LAST/HYLLA (KG) RESERVATIONER Vi reserverar oss för eventuella tryckfel samt för rätten till pris- och konstruktionsförändringar utan vidare meddelande. MAX. SEKTIONSLAST 1500 KG

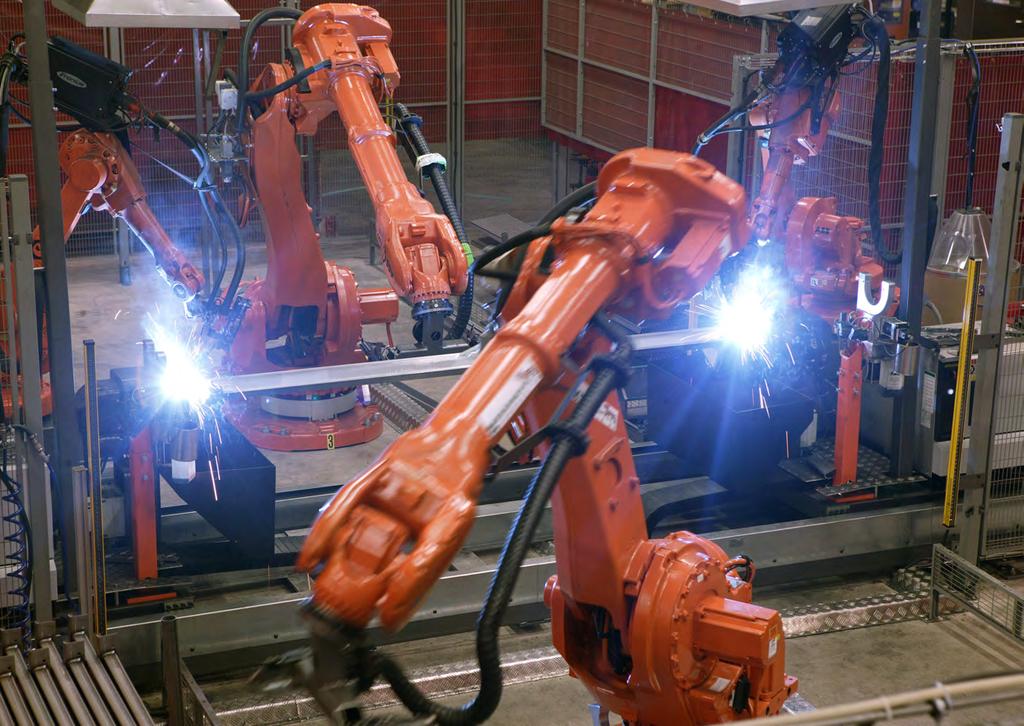

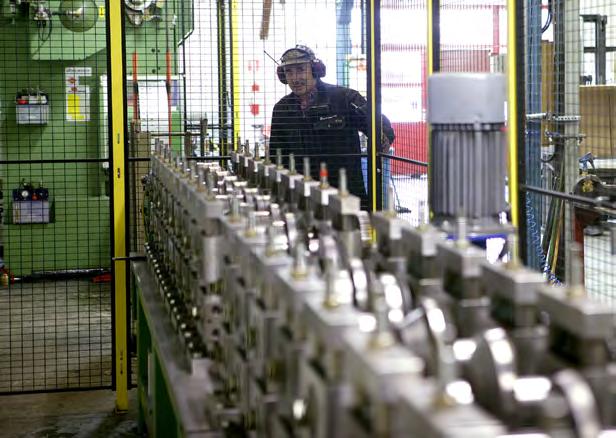

52 Tillverkning Made by Brännehylte, Sweden! Kunnig och engagerad personal, tillsammans med en högeffektiv och automatiserad produktionsutrustning, har gjort oss till en av marknadens ledande aktörer inom lagerinredning. Redan från början förstod vi att vägen till framgång handlar om att vara noggrann i detaljarbete. Med närhet till vår egen produktion kan vi hela tiden sträva efter att utveckla och förbättra våra produkter. Detta är en förutsättning för att kunna bemöta våra kunder och deras behov, på absolut bästa sätt. Egen härd är guld värd!

53 53

54

55

56 creativeworks.se 3D-visualisering MMXVI _digital Brännehylte Lagersystem AB Box 12, Hillerstorp. Tel vxl. Besöksadress: High Chaparral, Kulltorp. ÅTERFÖRSÄLJARE Den senaste informationen finns alltid på hemsidan
