1 AJ PRODUKTER AB Org. Nr Statligt ramavtal Vaktmästerier, laboratorier och verkstadsmiljö Industribyråer Sid 1,9 Pallställ Sid 2-9 Grenställ Sid Hyllor Sid 13-25, 30-32, Informationstavla, etiketthållare, golvmärkning, skyddsmatta, magnettejp Sid 26 Däckställ Sid Hyllställspaket till containrar Sid 33 Gallerväggar Sid 39 Avtalsnummer: :001 Avtalstid: med rätt till eventuell förlängning via option. Produktlista nr 1, del 2/4

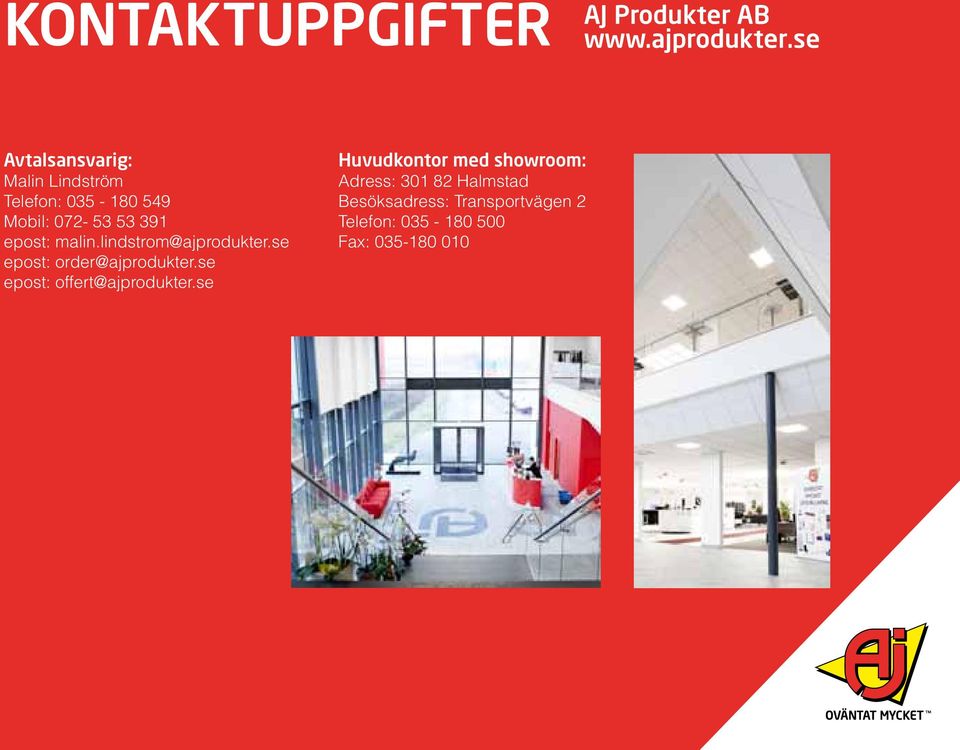

2 KONTAKTUPPGIFTER AJ Produkter AB Avtalsansvarig: Malin Lindström Telefon: Mobil: epost: epost: epost: Huvudkontor med showroom: Adress: Halmstad Besöksadress: Transportvägen 2 Telefon: Fax:

3 INDUSTRIBYRÅ MED 40 BACKAR Robust industribyrå med fem 100 % utdragbara hyllplan och 40 st tåliga plastbackar med greppkant för maximal förvaring på endast 1 m2. Varje hylla tål 150kg belastning. Effektiv förvaring för mindre gods som kan placeras fristående eller under ett pallställ. Byrån kan även bultas fast i golvet för att minimera fallskador. Hyllplanen ger en god överblick av godsen och uppmanar till en ergonomisk arbetsställning. Försedd med mönsterskyddat tippskyddslås som säkrar att endast ett hyllplan i taget kan vara i utdraget läge. Byrån finns även exklusive backar. Byråformat: H 1560 x B 880 x D 1206 mm. Backformat: L 400 x B 300 x H 175 mm. Volym: 16 L. Industribyrå [ ] 1

4 B 45 B 45 Certifierat enligt europeisk standard SS/EN H 105 H 130 T 2,25 T 3,0 Komplettera med tillbehör s. 6-9 MAX. BELASTNING PER BALKPLAN (KG)* Balk längd mm Balk profil (H x B x T mm) Max bel. per balkplan (balkpar) x 45 x 2, kg (1 x 3400) x 45 x 2, kg (2 x 1500) x 45 x 2, kg (3 x 766) x 45 x 3, kg (3 x 1233) x 45 x 3, kg (4 x 725) * Jämnt fördelad. Pallställ Pallställ med stor flexibilitet. Anpassningsbart för att skapa effektiv logistik, lagerhållning och godshantering utefter specifika krav och önskemål. Lätt att montera och bygga om utefter förändrade behov och förutsättningar. Uppfyller säkerhetskrav och är certifierat enligt europeisk standard SS/EN Stort tillbehörsprogram underlättar lagring av gods med varierande form och storlek. Kontakta våra kunniga säljare för mer information. B A Gavel P 90 Kapacitet 8000 kg, stolpbredd 90 mm (P 90). H 2000 x D 1100 mm [21280] H 2500 x D 1100 mm [21281] H 3000 x D 1100 mm [21282] H 3500 x D 1100 mm [21283] H 4000 x D 1100 mm [21284] H 4500 x D 1100 mm [21285] H 5000 x D 1100 mm [21286] A Gavel P 120 Kapacitet kg, stolpbredd 120 mm (P 120). H 5500 x D 1100 mm [21287] H 6000 x D 1100 mm [21288] A B Bärbalk Format Kapacitet Art.nr. mm kg/par L [21290] L [21291] L [21294] L [21295] Golvbult För betong [238135] För asfalt [238136] 2

5 Produkterna på sidan levereras omonterade Glöm inte köpa till golvbult! s. 2 6 pallar 2 st gavlar 2500 x 1100 mm 4 st bärbalkar 1850 mm 1000 kg/pall [200100] 6 pallar 1 st Gavel 2500 x 1100 mm 4 st bärbalkar 1850 mm 1000 kg/pall [200101] 9 pallar 2 st gavlar 2500 x 1100 mm 4 st bärbalkar 2750 mm 700 kg/pall [200106] 1100 kg/pall [200108] 9 pallar 1 st Gavel 2500 x 1100 mm 4 st bärbalkar 2750 mm 700 kg/pall [200107] 1100 kg/pall [200109] 8 pallar 2 st gavlar 3500 x 1100 mm 6 st bärbalkar 1850 mm 1000 kg/pall [200102] 8 pallar 1 st Gavel 3500 x 1100 mm 6 st bärbalkar 1850 mm 1000 kg/pall [200103] 12 pallar 2 st gavlar 3500 x 1100 mm 6 st bärbalkar 2750 mm 700 kg/pall [200110] 1100 kg/pall [200112] 12 pallar 1 st Gavel 3500 x 1100 mm 6 st bärbalkar 2750 mm 700 kg/pall [200111] 1100 kg/pall [200113] 10 pallar 2 st gavlar 4500 x 1100 mm 8 st bärbalkar 1850 mm 1000 kg/pall [200104] 10 pallar 1 st Gavel 4500 x 1100 mm 8 st bärbalkar 1850 mm 1000 kg/pall [200105] 15 pallar 2 st gavlar 4500 x 1100 mm 8 st bärbalkar 2750 mm 700 kg/pall [200114] 1000 kg/pall [200116] 15 pallar 1 st Gavel 4500 x 1100 mm 8 st bärbalkar 2750 mm 700 kg/pall [200115] 1000 kg/pall [200117] 3

6 Certifierat enligt europeisk standard SS/EN MAX. BELASTNING PER BALKPLAN (KG)* BALK BALK PROFIL MAX BEL. PER BALK- LÄNGD (h x b x t) PLAN (balkpar) 950 mm 70 x 50 x 1,5 mm 3300 kg (1 x 3300) 1850 mm 70 x 50 x 1,5 mm 2200 kg (2 x 1100) 2750 mm 80 x 50 x 1,5 mm 1700 kg (3 x 566) 2750 mm 140 x 50 x 1,5 mm 3000 kg (3 x 1000) 3600 mm 150 x 50 x 2,0 mm 4200 kg (4 x 1050) * Jämnt fördelad. Pallställ Box Pallställ med stor flexibilitet. Anpassningsbart för att skapa effektiv logistik, lagerhållning och godshantering utefter specifika krav och önskemål. Lätt att montera och bygga om utefter förändrade behov och förutsättningar. Gavel P 90 Kapacitet 8000 kg, stolpbredd 90 mm (P 90). H 2500 mm [200023] H 3500 mm [200024] H 4500 mm [200025] Bärbalk L 950 mm, kapacitet 1 x 3000 kg [200019] L 1850 mm, kapacitet 2 x 1000 kg [200020] L 2750 mm, kapacitet 3 x 500 kg [200026] L 2750 mm, kapacitet 3 x 1000 kg [200021] L 3600 mm, kapacitet 4 x 750 kg [200022] Golvbult För betong [238135] För asfalt [238136] Produkterna på sidan levereras omonterade 4

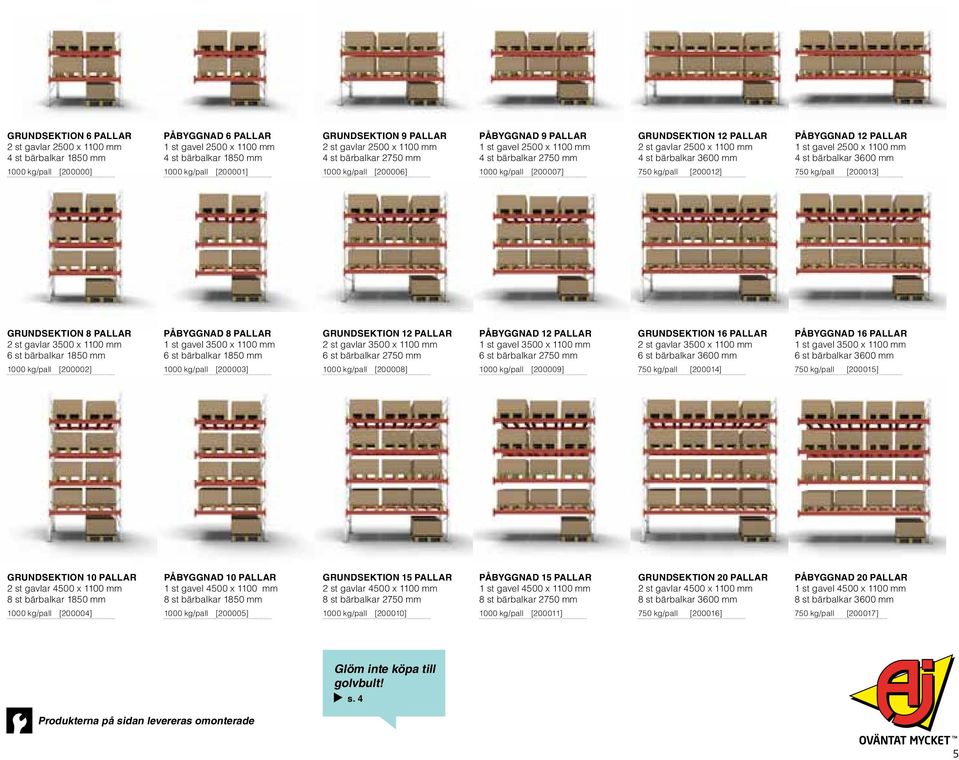

7 6 pallar 2 st gavlar 2500 x 1100 mm 4 st bärbalkar 1850 mm 1000 kg/pall [200000] Påbyggnad 6 pallar 1 st gavel 2500 x 1100 mm 4 st bärbalkar 1850 mm 1000 kg/pall [200001] 9 pallar 2 st gavlar 2500 x 1100 mm 4 st bärbalkar 2750 mm 1000 kg/pall [200006] Påbyggnad 9 pallar 1 st gavel 2500 x 1100 mm 4 st bärbalkar 2750 mm 1000 kg/pall [200007] 12 pallar 2 st gavlar 2500 x 1100 mm 4 st bärbalkar 3600 mm 750 kg/pall [200012] Påbyggnad 12 pallar 1 st gavel 2500 x 1100 mm 4 st bärbalkar 3600 mm 750 kg/pall [200013] 8 pallar 2 st gavlar 3500 x 1100 mm 6 st bärbalkar 1850 mm 1000 kg/pall [200002] Påbyggnad 8 pallar 1 st gavel 3500 x 1100 mm 6 st bärbalkar 1850 mm 1000 kg/pall [200003] 12 pallar 2 st gavlar 3500 x 1100 mm 6 st bärbalkar 2750 mm 1000 kg/pall [200008] Påbyggnad 12 pallar 1 st gavel 3500 x 1100 mm 6 st bärbalkar 2750 mm 1000 kg/pall [200009] 16 pallar 2 st gavlar 3500 x 1100 mm 6 st bärbalkar 3600 mm 750 kg/pall [200014] Påbyggnad 16 pallar 1 st gavel 3500 x 1100 mm 6 st bärbalkar 3600 mm 750 kg/pall [200015] 10 pallar 2 st gavlar 4500 x 1100 mm 8 st bärbalkar 1850 mm 1000 kg/pall [200004] Påbyggnad 10 pallar 1 st gavel 4500 x 1100 mm 8 st bärbalkar 1850 mm 1000 kg/pall [200005] 15 pallar 2 st gavlar 4500 x 1100 mm 8 st bärbalkar 2750 mm 1000 kg/pall [200010] Påbyggnad 15 pallar 1 st gavel 4500 x 1100 mm 8 st bärbalkar 2750 mm 1000 kg/pall [200011] 20 pallar 2 st gavlar 4500 x 1100 mm 8 st bärbalkar 3600 mm 750 kg/pall [200016] Påbyggnad 20 pallar 1 st gavel 4500 x 1100 mm 8 st bärbalkar 3600 mm 750 kg/pall [200017] Glöm inte köpa till golvbult! s. 4 Produkterna på sidan levereras omonterade 5

8 Brett tillbehörsprogram till pallställ AJ Produkter har ett komplett program lagerinredningar för alla verksamheter - från produktionsoch varulager till spedition. Välj tillbehör efter vad som passar utifrån dina behov. Godkänt och certifierat enligt europeisk standard SS-EN Avdelare - För balkplansnät. Underlätta med med olika fack på balkplan med avdelare Rasskydd - Hindrar gods att falla ned i bakkant på pallställ. 2. Balkplansnät - Möjliggör effektiv förvaring i pallställ för ej pallat gods t.ex. lådor. Även lämpligt för pallat gods rasskydd Balkplan - Plan yta som som lämpar sig för mindre detaljer. 5. Långsideinlägg - Kapacitet 800 kg/par. Hur bred ska gången vara? Bredden på truckgången bestäms av vilken typ av truck som används Glidskena - Stöd för lagerstege Halvpallsinlägg - Finns för 1,2 eller 3 pallar. Bredden skall vara trucken totala manöverutrymme + minst 200mm. Gångtrafik bör avskiljas från trucktrafiken men om detta inte går skall det på ena sidan finnas ett utrymme på minst 500mm. Vägledande mått för projektering: Plocktruckar kräver gångbredd på 1,2 m. Ståstaplare kräver gångbredd på 2,2m. Skjutstativtruck kräver gångbredd på 2,6m Stege - Stegen kan förses med räcken för ökad säkerhet Fatinlägg - Håller fatet på plats. 10. Utdragsenhet, balkmodell - Underlätta och effektivisera hantering av gods på pall i pallställage. 13. Påkörningsskydd, ställ - Finns både som enkel eller dubbel. 13 Ledstaplare kräver gångbredd på 2,7m. Motviktstruck kräver gångbredd på 3,5m 11. Utdragsenhet, golvmodell - Underlätta och effektivisera hantering av gods på pall i pallställage Påkörningsskydd, stolpe - Finns i olika höjder. 6

9 Komplettera ditt pallställ Pallstället är grunden för en smidig och effektiv lagerhantering. Komplettera med de olika tillbehören för att skräddarsy pallstället efter vad som passar din verksamhet. Långsidesinlägg Kapacitet: 800 kg/par D 1100 mm [238160] Halvpallsinlägg 1 pall [238255] 2 pallar [238256] 3 pallar [238257] Fatinlägg D 1100 x H 25 x B 400 mm [238179] Pallstopp 1 pall, L 1020 mm [238258] 2 pallar, L 1920 mm [238259] 3 pallar, L 2820 mm [238260] balkplan B 450 x D 500 mm [238155] B 450 x D 800 mm [238154] B 450 x D 1100 mm [238153] balkplansnät Kapacitet: 800 kg B 890 x D 1100 mm [21298] 470:- avdelare för balkplanssnät H 300 x D 1050 mm [31299] Rasskydd H 1100 x B 1800 mm [17415] H 1100 x B 2700 mm [17416] H 2200 x B 1800 mm [17417] H 2200 x B 2700 mm [17418] lastpallstralla L 1200 x B 800, 500 kg bel. [20452] L 800 x B 600, 500 kg bel. [22400] Utdragsenhet balkmodell 600 kg belastning [21328] Utdragsenhet golvmodell 800 kg belastning [21329] 7

10 Tillbehör Nivåplatta 1 mm [238130] 2 mm [238131] 3 mm [238132] Expanderbult För betong golv. 10 x 90 mm [238135] B Påkörningsskydd stolpe, h 200 mm För stolpbredd 90 mm [238156] För stolpbredd 120 mm [238158] Påkörningsskydd stolpe, H 400 mm För stolpbredd 90 mm [238157] För stolpbredd 120 mm [238159] Bult multimonti För asfalt golv. 10 x 60 mm [238136] Låt oss planera ditt lager! Kontakta oss på AJ Produkter så får du hjälp av våra duktiga projektsäljare. Vi tar fram produktförslag, gör ritningar och utformar offerter utifrån det underlag vi fått fram. Allt för att kunna ge er en bra lösning. gavelskydd enkelställ Singelskydd [238250] L 1100 x H 200 mm 2 skydd i höjd [238253] L 1100 x H 400 mm A Påkörningsskydd dubbelställ Singelskydd [238251] L 2400 x H 200 mm 2 skydd i höjd [238254] L 2400 x H 400 mm 8 Singelskydd eller 2 skydd i höjd Distans för dubbelställage L 150 mm. [238261] L 200 mm. [238262] L 250 mm. [238263] L 300 mm. [238264] L 350 mm. [238265] Lagerstege Stegen är försedd med toppmonterade krokar som förhindrar att stegen glider. Tvärstag är monterade både upptill och nedtill för ökad stabilitet. Stegen kan förses med räcken för ökad säkerhet. Bredd: 405 mm. Stegdjup 80 mm. 9 steg, H 2520 mm [90412] 11 steg, H 3020 mm [90413] 13 steg, H 3520 mm [90414] 15 steg, H4050 mm [90415] Tillbehör A Handledare 1,5 m [90417] B Glidskena 3 m [90418] Väggkonsol [90419] till glidskena Skarvhylsa [90420]

11 Maximal förvaring på 1 m 2 BALKMONTERAD UTDRAGSENHET 600KG, 70 % UTDRAG Inklusive halkskyddstejp och bakre pallstopp samt monteringssats för bärbalkshöjd mm. Bult för låsning av bakre bärbalk ingår. Balkmonterad utdragsenhet [238500] GOLVMONTERAD UTDRAGSENHET 600KG, 70 % UTDRAG Inklusive halkskyddstejp och bakre pallstopp samt konverteringssats för montering direkt på golv. Innehåll: monteringsskenor, expanderbult för fastsättning i betonggolv, sidohandtag L 500 mm och fotpedal. Golvmonterad utdragsenhet [238510] Stålplan för utdragsenheter Lastyta: 1200 x 800 mm. Passar för [238500], [238510], [238501], [238502]. Stålplan [238498] Effektiv och mycket kompakt förvaring för mindre gods som kan placeras fristående eller under pallställ. Kan även bultas fast i golvet. Hyllplanen ger en god överblick och uppmanar till en ergonomisk arbetsställning. Byrån finns med endast hyllplan eller med tåliga plastbackar. BALKMONTERAD UTDRAGSENHET 700KG, 65 % UTDRAG Inklusive monteringssats för bärbalkshöjd mm. Bult för låsning av bakre bärbalk ingår. Balkmonterad utdragsenhet [238501] GOLVMONTERAD UTDRAGSENHET 700KG, 65 % UTDRAG Inklusive konverteringssats för montering direkt på golv. Innehåll: monteringsskenor, expanderbult för fastsättning i golv, sidohandtag L 500 mm. Golvmonterad utdragsenhet [238502] GOLVMONTERAD UTDRAGSENHET 600KG, 74 % UTDRAG Inklusive monteringssats för golvmontering. Innehåll: golvskenor 600 kg, 500mm långt sidohandtag, expanderbult för fastsättning i betonggolv, lastetikett 600 kg. Golvmonterad utdragsenhet [238506] GOLVMONTERAD UTDRAGSENHET 800 KG, 85 % UTDRAG Inklusive monteringssats för golvmontering. Innehåll: golvskenor 800 kg med styrlager, 700mm långt sidohandtag, handtagsstöd, expanderbult för fastsättning i betonggolv, lastetikett 800 kg. Golvmonterad utdragsenhet [238507] INDUSTRIBYRÅ 4 hyllplan Robust industribyrå med fyra 70 % utdragbara hyllplan. Varje hylla tål 200kg belastning. Försedd med mönsterskyddat tippskyddslås som säkrar att endast ett hyllplan i taget kan vara i utdraget läge. Byrån finns med eller utan backar. Byråformat: H 1560 x B 880 x D 1206 mm. Backformat: L 600 x B 400 x H 230 mm. Volym: 40 L. Industribyrå 4 hyllplan [238508] Industribyrå 4 hyllplan inkl. 16 backar [ ] INDUSTRIBYRÅ 5 hyllplan Robust industribyrå med fem 100 % utdragbara hyllplan. Varje hylla tål 150kg belastning. Försedd med mönsterskyddat tippskyddslås som säkrar att endast ett hyllplan i taget kan vara i utdraget läge. Byrån finns med eller utan backar. Byråformat: H 1560 x B 880 x D 1206 mm. Backformat: L 400 x B 300 x H 175 mm. Volym: 16 L. Industribyrå 5 hyllplan [238509] Industribyrå 5 hyllplan inkl. 40 backar [ ] 9

12 B C Grenställ för tungt långgods Robust och flexibelt grenställ för tyngre långgods. Pelare och armar finns i olika format och kapaciteter. Grenstället är pulverlackat för en tålig finish. A Pelare för 600 mm arm Pelare Höjd Kap. kg Kap./ Bredd Art.nr. mm sida kg mm Enkel [20165] Dubbel [20166] Enkel [20494] Dubbel [20495] Enkel [20496] Dubbel [20497] Belastningen gäller vid jämnt fördelad last. A Pelare för 1000 mm arm Pelare Höjd Kap. kg Kap./ Bredd Art.nr. mm sida kg mm Enkel [201650] Dubbel [201660] Enkel [204940] Dubbel [204950] Enkel [204960] Dubbel [204970] Belastningen gäller vid jämnt fördelad last. B Armar Flyttbara i höjdled på varje 100 mm. Kan placeras rakt alternativt med 10 lutning. Längd Kapacitet Art.nr. 600 mm 500 kg [20167] 1000 mm 275 kg [201670] C Stagsektion Längd Art.nr mm [20169] 1250 mm [20170] 1500 mm [20171] 2000 mm [20172] D Ställbar avdelare till B Ger möjlighet att dela in ditt långgods i olika fack. Ställbar avdelare [22373] D A Produkterna på sidan levereras omonterade 10

13 För kg resp kg Kapacitet: 600 mm arm kg/bärande plan mm arm kg /bärande plan. Innehåll Antal Dubbelpelare, 2400 mm 4 st Armar 600 mm resp mm 32 st Stagsektioner, 1500 mm 3 st Paketpris 600 mm, kg Paketpris [22059] Paketpris 1000 mm, kg Paketpris [22060] För kg resp kg Kapacitet: 600 mm arm kg/bärande plan mm arm kg /bärande plan. Innehåll Antal Dubbelpelare, 2400 mm 3 st Armar 600 mm resp mm 24 st Stagsektioner, 2000 mm 2 st Paketpris 600 mm, kg Paketpris [22057] Paketpris 1000 mm, kg Paketpris [22058] för resp kg Kapacitet: 600 mm arm kg/bärande plan 1000 mm arm kg/bärande plan Innehåll Antal Enkelpelare, 2400 mm 4 st Armar 600 mm resp mm 16 st Stagsektioner, 2000 mm 3 st Paketpris 600 mm, kg Paketpris [22016] Paketpris 1000 mm, kg Paketpris [22017] för resp kg Kapacitet: 600 mm arm kg/bärande plan 1000 mm arm kg/bärande plan Innehåll Antal Enkelpelare, 2400 mm 3 Armar 600 mm resp mm 12 Stagsektioner, 2000 mm 2 Paketpris 600 mm, kg Paketpris [22069] Paketpris 1000 mm, kg Paketpris [22070] 11

14 Produkterna på sidan levereras omonterade D Grenställ för lätt långgods C Utrymmesbesparande, tåligt grenställ i lackerat utförande för lagring av lätt långgods. Armarna kan placeras med 50 mm:s intervall. Kombinera delar efter behov eller välj någon av våra paketlösningar. E B A Enkelpelare Format: H 2500 x D 750 mm. Kapacitet: 750 kg. Enkelstativ [22496] B Dubbelpelare Format: H 2500 x D 1250 mm. Kapacitet: 750 kg/ sida. Dubbelpelare [22497] C Arm rak Längd: 450 mm. Kapacitet: 150 kg. Arm rak [22498] D Ändstopp Höjd: 50 mm. Ändstopp [22499] E Stagsektion Längd: 1000 mm. Stagsektion [22500] E Stagsektion Längd: 1250 mm. Stagsektion [22501] FG A F Underhylla, till fotbalk Format: L 1000 x D 400 mm. Underhylla [22189] G Underhylla, till fotbalk Format: L 1250 x D 400 mm. Underhylla [22502] Paketpris (Enkelstativ) 4 st enkelpelare H 2500 x D 750 mm, inkl. fötter. 16 st raka armar, L 450 mm, kapacitet 150 kg. 3 st hyllor, L 1250 x D 400 mm. 6 st diagonalstag, 1250 mm. 6 st tvärstag, 1250 mm. Enkelstativ [20148] Paketpris (Dubbelstativ) 5 st pelare, H 2500 x D 1250 mm, inkl. dubbelfötter. 50 st raka armar, L 450 mm, kapacitet 150 kg. 8 st diagonalstag, 1250 mm. 8 st tvärstag 1250 mm. 8 st hyllor, L 1250 x D 400 mm. Dubbelstativ [20149] 12

15 1840 mm 1980 mm Arkivlådor Arkivlådor för förvaring eller flytt. Kraftiga sidor och botten för extra bärighet. Finns i 1- eller 5-pack. Format: H 300 x B 335 x D 450 mm. Beskrivning Art.nr. Pris 1-pack arkivbox [28068] 29:- 5-pack arkivbox [28070] 140:- Platta för påbyggnad Stolpfot Hyllsystem med många möjligheter Flexibelt hyllställ som klarar belastningar på 400 kg per hyllplan jämnt fördelat. Hyllstället monteras enkelt utan bultar och kräver inga sido- eller ryggkryss då varje hyllsektion alltid har 4 stolpar för maximal stabillitet. Hyllplan 16 mm spånskivor. Produkterna på sidan levereras omonterade Etiketter se sidan 345. Mått per sektion: Höjd 1980 mm, bredd 1840 mm, djup 470 mm 1 sektion [27615] 2 sektion [27619] 3 sektion [27623] 4 sektion [27627] Extra hyllplan [28130] Mått per sektion: Höjd 1980 mm, bredd 1840 mm, djup 620 mm 1 sektion [27616] 2 sektion [27620] 3 sektion [27624] 4 sektion [27628] Extra hyllplan [28131] Mått per sektion: Höjd 1980 mm, bredd 1840 mm, djup 775 mm 1 sektion [27617] 2 sektion [27621] 3 sektion [27625] 4 sektion [27629] Extra hyllplan [28132] Tillbehör Stolpe, H 1980 mm [27602] Stolpfot- [27603] Platta för påbyggnad [27631] 13

16 Hyllställ Lättmonterat flexibelt hyllställ där varje hyllplan klarar 500 kg belastning jämnt fördelat. Som påbyggnad eller fristående finns även arbetsbänkar. Monteras enkelt utan bultar och kräver inga sido- eller ryggkryss då varje hyllsektion alltid har 4 stolpar för maximal stabillitet. Hyllplan 16 mm spånskivor. A Hyllsektioner Kapacitet: 500/kg (jämnt fördelat). Höjd 1980 mm, bredd 2440 mm, djup 470 mm 1 sektion [28071] 2 sektion [28074] 3 sektion [28077] Extra hyllplan [28134] Höjd 1980 mm, bredd 2440 mm, djup 620 mm 1 sektion [28072] 2 sektion [28075] 3 sektion [28078] Extra hyllplan [28135] Höjd 1980 mm, bredd 2440 mm, djup 775 mm Produkterna på sidan levereras omonterade A B 1 sektion [28073] 2 sektion [28076] 3 sektion [28079] Extra hyllplan [28136] B Bänksektion Kapacitet: 500/kg (jämnt fördelat). Höjd 915 mm. Bredd 1840 mm Hylldjup 470 mm [28080] Hylldjup 620 mm [28081] Hylldjup 775 mm [28082] Tillbehör Stolpe, H 915 mm [27632] Stolpe, H 1980 mm [27602] Stolpfot [27603] Platta för påbyggnad [27631] 14 Tillbehör för montering Gummiklubba [42334] Etiketter Hållare, L 100 x H 26 mm [90125] Hållare, L 900 x H 26 mm [90127] Hållare magnet, [90131] L 100 x H 26 mm Hållare magnet, [90188] L 210 x H 60 mm Etikettkartong, [90267] L 100 x H 26 mm

17 Hyllor som tål att lastas Flexibelt hyllställ som klarar belastningar på 400kg per hyllplan jämt fördelat. Hyllstället monteras enkelt utan bultar och kräver inga sidoeller ryggkryss då varje hyllsektion alltid har 4 stolpar för maximal stabillitet. Hyllplan 16 mm spånskivor mm Produkterna på sidan levereras omonterade Etiketter se sidan mm A Kompletta hyllsektioner. Mått per sektion: Höjd 2440 mm. Bredd 1840 mm Djup 470 mm Sektion 1 [28083] Sektion 2 [28086] Sektion 3 [28089] Sektion 4 [28092] Extra hyllplan [28130] Kompletta hyllsektioner. Mått per sektion: Höjd 2440 mm. Bredd 1840 mm Djup 620 mm Sektion 1 [28084] Sektion 2 [28087] Sektion 3 [28090] Sektion 4 [28093] Extra hyllplan [28131] Stolpfot Platta för påbyggnad Kompletta hyllsektioner. Mått per sektion: Höjd 2440 mm. Bredd 1840 mm Djup 775 mm Sektion 1 [28085] Sektion 2 [28088] Sektion 3 [28091] Sektion 4 [28094] Extra hyllplan [28132] A Komplett Arkivhylla med lådor Komplett hylla med 35 st arkivlådor. Format hylla: H 2440 x B 1840 x D 470 mm. Format låda: H 300 x B 335 x D 450 mm. Lådorna är anpassade för att rymma 2 A4 i bredd samt stående A4-pärmar. Belastning per hyllplan: 400 kg jämnt fördelat. Innehåller 4 st hyllplan. Hyllplan 16 mm spånskivor. Arkivhylla med lådor [28095] Tillbehör Stolpe, H 2440 mm [27633] Stolpfot [27603] Platta för påbyggnad [27631] Arkivlådor Arkivlådor för förvaring eller flytt. Kraftiga sidor och botten för extra bärighet. Finns i 1- eller 5-pack. Format: H 300 x B 335 x D 450 mm. 1-pack arkivbox [28068] 5-pack arkivbox [28070] 15

18 1840 mm 1530 mm 1980 mm 1230 mm Kompletta hyllsektioner. Mått per sektion: Höjd 1530 mm. Bredd 1840 mm Djup 620 Sektion 1 [28124] Sektion 2 [28125] Sektion 3 [28126] Sektion 4 [28127] Extra hyllplan [28131] Hyllställ, extra djupa hyllplan Lättmonterat hyllställ med extra djupa hyllplan så man enkelt kan plocka från båda hållen. Varje hyllplan klarar 400 kg belastning jämt fördelat. Monteras enkelt utan bultar och kräver inga sidoeller ryggkryss då varje hyllsektion alltid har 4 stolpar för maximal stabillitet. Hyllplan 16 mm spånskivor. Mått per hyllsektion: Höjd 1980 mm. Bredd 1840 mm. Djup 1230 mm. Kapacitet: 400 kg/ hyllplan (jämnt fördelat). Sektion 1 [27618] Sektion 2 [27622] Sektion 3 [27626] Sektion 4 [27630] Extra hyllplan [28133] Inga bultar Tillbehör Stolpe, H 1980 mm [27602] Stolpfot [27603] Platta för påbyggnad [27631] 400kg/hyllplan jämnt fördelat Produkterna på sidan levereras omonterade Hyllställ Flexibelt hyllställ som klarar belastningar på 400 kg per hyllplan jämt fördelat. Hyllstället monteras enkelt utan bultar och kräver inga sido- eller ryggkryss då varje hyllsektion alltid har 4 stolpar för maximal stabilitet. Hyllplan 16 mm spånskivor. Kompletta hyllsektioner. Mått per sektion: Höjd 1530 mm. Bredd 1840 mm Djup 470 Sektion 1 [28120] Sektion 2 [28121] Sektion 3 [28122] Sektion 4 [28123] Extra hyllplan [28130] Tillbehör Stolpe, H 1530 mm [27642] Stolpfot [27603] Platta för påbyggnad [27631] Tillbehör Gummiklubba [42334] 16

19 Höjd 1970 mm Byggbredd 950 mm Hyllbredd 940 mm 4 st stolpar 5 st hyllplan 2 st gavelplåtar Höjd 2500 mm Byggbredd 950 mm Hyllbredd 940 mm 4 st stolpar 7 st hyllplan 4 st gavelplåtar 1970 mm Enkel att montera Höjd 1970 mm Byggbredd 945 mm Hyllbredd 940 mm 2 st stolpar 5 st hyllplan 1 st gavelplåt Höjd 2500 mm Byggbredd 945 mm Hyllbredd 940 mm 2 st stolpar 7 st hyllplan 2 st gavelplåtar 950 mm Höjd 1970 mm, hyllbredd 940 mm, djup 300 mm Kapacitet/hyllplan 85 kg [21750] [21753] Extra hyllplan 1-pack [217483] Extra hyllplan 5-pack [217473] (inkl. 2 gavelplåtar) Höjd 2500 mm, bredd 940 mm, djup 300 mm Kapacitet/hyllplan 85 kg [21770] [21773] Extra hyllplan 1-pack [217483] Extra hyllplan 5-pack [217473] (inkl. 2 gavelplåtar) Flexibel hylla för lager och arkiv Lagerhylla tillverkad i pulverlackerad stålplåt och har en förstärkt konstruktion med gavelplåtar och ryggkryss. Hyllan klarar en belastning på 85 kg och passar utmärkt för att förvara kartonger, lådor och annan enkel förvaring. Denna hylla kan byggas på med de tillhörande påbyggnadssektionerna för att få önskad längd på hyllsystemet. Lagerhyllan finns i två olika höjder och kan fås med 5 eller 7 st hyllplan som enkelt hängs på stolparna. Höjd 1970 mm, bredd 940 mm, djup 400 mm Kapacitet/hyllplan 85 kg [21751] [21754] Extra hyllplan 1-pack [217484] Extra hyllplan 5-pack [217474] (inkl. 2 gavelplåtar) Höjd 1970 mm, bredd 940 mm, djup 500 mm Kapacitet/hyllplan 85 kg [21752] [21755] Extra hyllplan 1-pack [217485] Extra hyllplan 5-pack [217475] (inkl. 2 gavelplåtar) Höjd 2500 mm, bredd 940 mm, djup 400 mm Kapacitet/hyllplan 85 kg [21771] [21774] Extra hyllplan 1-pack [217484] Extra hyllplan 5-pack [217474] (inkl. 2 gavelplåtar) Höjd 2500 mm, bredd 940 mm, djup 500 mm Kapacitet/hyllplan 85 kg [21772] [21775] Extra hyllplan 1-pack [217485] Extra hyllplan 5-pack [217475] (inkl. 2 gavelplåtar) Produkterna på sidan levereras omonterade stolpar Stolpe, 2-pack (inkl. ryggkryss) H 1970 [217462] Stolpe, 4-pack (inkl. ryggkryss) H 1970 [217464] Stolpe, 2-pack (inkl. ryggkryss) H 2500 [217463] Stolpe, 4-pack (inkl. ryggkryss) H 2500 [217465] 17

20 Höjd 1970 mm Byggbredd 950 mm Hyllbredd 940 mm 4 st stolpar 5 st hyllplan 2 st gavelplåtar Höjd 2500 mm Byggbredd 950 mm Hyllbredd 940 mm 4 st stolpar 7 st hyllplan 4 st gavelplåtar Höjd 1970 Byggbredd 945 mm Hyllbredd 940 mm 2 st stolpar 5 st hyllplan 1 st gavelplåt Höjd 2500 mm Byggbredd 945 mm Hyllbredd 940 mm 2 st stolpar 7 st hyllplan 2 st gavelplåtar Höjd 1970 mm, bredd 940 mm, djup 300mm Kapacitet/hyllplan 170 kg [21850] [21853] Extra hyllplan 1-pack [217486] Extra hyllplan 5-pack [217476] (inkl. 2 gavelplåtar) Höjd 2500 mm, bredd 940 mm, djup 500mm Kapacitet/hyllplan 170 kg [21872] [21875] Extra hyllplan 1-pack [217488] Extra hyllplan 5-pack [217478] (inkl. 2 gavelplåtar) 2500 mm Höjd 1970 mm, bredd 940 mm, djup 400mm Kapacitet/hyllplan 170 kg [21851] [21854] Extra hyllplan 1-pack [217487] Extra hyllplan 5-pack [217477] (inkl. 2 gavelplåtar) stolpar (inkl. ryggkryss) Stolpe, H 1970 mm, 2-pack [217462] Stolpe, H 1970 mm, 4-pack [217464] Stolpe, H 2500 mm, 2-pack [217463] Stolpe, H 2500 mm, 4-pack [217465] Höjd 1970 mm, bredd 940 mm, djup 500mm Kapacitet/hyllplan 170 kg [21852] [21855] Extra hyllplan 1-pack [217488] Extra hyllplan 5-pack [217478] (inkl. 2 gavelplåtar) Höjd 2500 mm, bredd 940 mm, djup 300mm Kapacitet/hyllplan 170 kg [21870] [21873] Extra hyllplan 1-pack [217486] Extra hyllplan 5-pack [217476] (inkl. 2 gavelplåtar) Höjd 2500 mm, bredd 940 mm, djup 400mm Kapacitet/hyllplan 170 kg [21871] [21874] Extra hyllplan 1-pack [217487] Extra hyllplan 5-pack [217477] (inkl. 2 gavelplåtar) Förstärkt lagerhylla Lagerhylla tillverkad i pulverlackerad stålplåt. Extraförstärkt konstruktion med gavelplåtar och ryggkryss. Extra förstärkta hyllplan med en kapacitet på 170 kg. Produkterna på sidan levereras omonterade 950 mm 18

21 2100 mm Höjd 2100 mm Byggbredd 1065 mm Hyllbredd 1000 mm 2 st öppna gavlar 5 st hyllplan Höjd 2100 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st öppen gavel 5 st hyllplan Höjd 2500 mm Byggbredd 1065 mm Hyllbredd 1000 mm 2 st öppna gavlar 6 st hyllplan Höjd 2500 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st öppen gavel 6 st hyllplan Hyllställ som växer med dina behov Flexibelt och stabilt hyllställ av lackerad plåt, blå stolpar och grå hyllplan. Lätt att montera. Hyllplanen tål en belastning på 150 kg. Hyllplanen är justerbara i 50 mm:s intervall. Stagning i gavel och rygg för bästa stabilitet. Brett tillbehörsprogram, se sid 359. H 2100 x B 1000 x D 300 mm Kap. 150 kg/hyllplan [27101] [27105] H 2100 x B 1000 x D 400 mm Kap. 150 kg/hyllplan [27102] [27106] H 2100 x B 1000 x D 500 mm Kap. 150 kg/hyllplan [27103] [27107] H 2100 x B 1000 x D 600 mm Kap. 150 kg/hyllplan [27104] [27108] H 2500 x B 1000 x D 300 mm Kap. 150 kg/hyllplan [27131] [27135] H 2500 x B 1000 x D 400 mm Kap. 150 kg/hyllplan [27132] [27136] H 2500 x B 1000 x D 500 mm Kap. 150 kg/hyllplan [27133] [27137] H 2500 x B 1000 x D 600 mm Kap. 150 kg/hyllplan [27134] [27138] 1005 mm 300/400/500/600 mm 1065 mm Produkterna på sidan levereras omonterade Flexibel Lätt att montera 150 kg/hyllplan Kick-step Lackerad stålplåt. Fjäderbelastade hjul. Steg av räfflat gummi. Maxbelastning 500 kg. Bredd upptill: 290 mm. Bredd vid steget: 330 mm. Bredd vid basen: 430 mm. Vikt 5 kg, höjd 425 mm. Grå [20333] Röd [20334] Svart [203335] Blå [203332] Fot för bultning i golv Gavelkryss Enkel montering 19

22 A Öppen Gavel H 2100 mm D 300 mm [27109] D 400 mm [27110] D 500 mm [27111] D 600 mm [27112] H 2500 mm D 300 mm [27113] D 400 mm [27114] D 500 mm [27115] D 600 mm [27116] Flexibel Lätt att montera 150 kg/hyllplan D B C A B Sluten Gavel (galv.) H 2100 mm H I D 300 mm [228401] D 400 mm [228411] D 500 mm [228421] D 600 mm [228431] H 2500 mm D 300 mm [228441] D 400 mm [228451] D 500 mm [228461] D 600 mm [228471] C Hyllplan B 1000 x D 300 mm. Kap. 150 kg 1-pack [27127] 5-pack [27201] B 1000 x D 400 mm. Kap. 150 kg G E 1-pack [27128] 5-pack [27202] B 1000 x D 500 mm. Kap. 150 kg 1-pack [27129] 5-pack [27203] B 1000 x D 600 mm. Kap. 150 kg F 1-pack [27130] 5-pack [27204] Produkterna på sidan levereras omonterade D Delningsplåt H 160 x D 300 mm [27120] H 160 x D 400 mm [27121] H 160 x D 500 mm [27122] H 160 x D 600 mm [27123] E Utdragbar låda H 100 x B 1000 mm. Kap. 40 kg D 400 mm [27117] D 500 mm [27118] H 200 x B 1000 mm. Kap. 40 kg H Ryggplåt (galv.) H 2100 x B 1000 mm [22852] H 2500 x B 1000 mm [22853] I Ryggkryss Ryggkryss [27124] Fot för bultning i golv Enkel montering D 400 mm [27125] D 500 mm [27126] F Raskant/Sockelplåt Raskant/Sockelplåt [22837] G Dörrsektion H 2100 x B 1000 mm [27119] Etiketter Etiketthållare L 100 x H 26 [90125] Etiketthållare L 900 x H 26 [90127] Etiketth. magnet L 100 x H 26 [90131] Etiketth. magnet L 210 x H 60 [90188] Etikettkartong L 100 x H 26 [90267] Låda med gejdrar Cylinderlås 20

23 300 mm Finns i galvat och lackerat utförande! Höjd 2100 mm Byggbredd 1000 mm Hyllbredd 940 mm 4 st stolpar 5 st hyllplan, 150 kg 4 st gavelplåtar Höjd 2100 mm Byggbredd 970 mm Hyllbredd 940 mm 2 st stolpar 5 st hyllplan, 150 kg 2 st gavelplåtar Höjd 2100 mm, bredd 940 mm, djup 300 mm Galvaniserad (kap. 150 kg) [220101] [220171] Extra hyllplan 1-pack [220241] Extra hyllplan 5-pack [220381] Höjd 2100 mm, bredd 940 mm, djup 300 mm Lackad (kap. 150 kg) [220102] [220172] Extra hyllplan 1-pack [220242] Extra hyllplan 5-pack [220382] Höjd 2100 mm, bredd 940 mm, djup 400 mm Galvaniserad (kap. 150 kg) [222191] [222291] Extra hyllplan 1-pack [222501] Extra hyllplan 5-pack [221151] Höjd 2100 mm, bredd 940 mm, djup 400 mm Lackad (kap. 150 kg) [222192] [222292] Extra hyllplan 1-pack [222502] Extra hyllplan 5-pack [221152] Höjd 2100 mm, bredd 940 mm, djup 500 mm Galvaniserad (kap. 150 kg) [222201] [222301] Extra hyllplan 1-pack [222511] Extra hyllplan 5-pack [221161] Höjd 2100 mm, bredd 940 mm, djup 500 mm Lackad (kap. 150 kg) [222202] [222302] Extra hyllplan 1-pack [222512] Extra hyllplan 5-pack [221162] Höjd 2100 mm, bredd 940 mm, djup 600 mm Galvaniserad (kap. 150 kg) [220181] [220191] Extra hyllplan 1-pack [220251] Extra hyllplan 5-pack [220391] Höjd 2100 mm, bredd 940 mm, djup 600 mm Lackad (kap. 150 kg) [220182] [220192] Extra hyllplan 1-pack [220252] Extra hyllplan 5-pack [220392] Lättmonterade lagerhyllan Variation En stabil, flexibel och lättmonterad hylla som finns både i galvat och lackerat utförande. Hyllplanen är flyttbara i höjdled med 50 mm:s intervall och tål en belastning på 150 kg/hyllplan. Bredd 940 mm. Lackerad hylla Utförande Galvaniserad Hyllplan hakas enkelt fast i stolpen. Lackerad Tillbehör Galvaniserade Stolpe 4-pack [222141] Ryggkryss [222171] Gavelplåt, D 300 mm [220321] Gavelplåt, D 400 mm [222181] Gavelplåt, D 500 mm [222401] Gavelplåt, D 600 mm [220331] Avdelare, D 300 mm [220341] Avdelare, D 400 mm [222411] Avdelare, D 500 mm [222421] Avdelare, D 600 mm [220351] Raskant/sockelplåt [222471] Etiketter Etiketthållare, L 100 x H 26 mm [90125] Etiketthållare, L 900 x H 26 mm [90127] Etiketthållare magnet, [90131] L 100 x H 26 mm Etiketthållare magnet, [90188] L 210 x H 60 mm Etikettkartong, L 100 x H 26 mm [90267] Tillbehör Lackade Stolpe 4-pack [222142] Ryggkryss [222172] Gavelplåt, D 300 mm [220322] Gavelplåt, D 400 mm [222182] Gavelplåt, D 500 mm [222402] Gavelplåt, D 600 mm [220332] Avdelare, D 300 mm [220342] Avdelare, D 400 mm [222412] Avdelare, D 500 mm [222422] Avdelare, D 600 mm [220352] Raskant/sockelplåt [222472] Produkterna på sidan levereras omonterade 21

24 Höjd 2100 mm Byggbredd 1000 mm Hyllbredd 940 mm 4 st stolpar 5 st hyllplan, 150 kg 4 st gavelplåtar Höjd 2100 mm Byggbredd 970 mm Hyllbredd 940 mm 2 st stolpar 5 st hyllplan, 150 kg 2 st gavelplåtar Bygg på höjden = totalhöjd 3400 mm 940 mm 700 mm Höjd 1300 mm Byggbredd 1000 mm Hyllbredd 940 mm 4 st stolpar 2 st hyllplan, 150 kg 2 st gavelplåtar Höjd 1300 mm. Byggbredd 970 mm Hyllbredd 940 mm 2 st stolpar 2 st hyllplan, 150 kg 1 st gavelplåt = totalhöjd 2000 mm 2100 mm Höjd 700 mm Byggbredd 1000 mm Hyllbredd 940 mm 4 st stolpar 2 st hyllplan, 150 kg 2 st gavelplåtar Höjd: 700 mm. Byggbredd 970 mm Hyllbredd 940 mm 2 st stolpar 2 st hyllplan, 150 kg 1 st gavelplåt Tillbehör Distans för höjdpåbyggnad [222651] Extra hyllplan se sidan 21. Höjd 2100 mm, bredd 940 mm Galvaniserad (kap. 150 kg) Djup 300 mm [220101] Påbyggnad Djup 300 mm [220171] Djup 400 mm [222191] Påbyggnad Djup 400 mm [222291] Djup 500 mm [222201] Påbyggnad Djup 500 mm [222301] Djup 600 mm [220181] Påbyggnad Djup 600 mm [220191] Höjd 2100 mm, bredd 940 mm Lackad (kap. 150 kg) Djup 300 mm [220102] Påbyggnad Djup 300 mm [220172] Djup 400 mm [222192] Påbyggnad Djup 400 mm [222292] Djup 500 mm [222202] Påbyggnad Djup 500 mm [222302] Djup 600 mm [220182] Påbyggnad Djup 600 mm [220192] Höjd 1300 mm, bredd 940 mm Galvaniserad (kap. 150 kg) Djup 300 mm [220211] Påbyggnad Djup 300 mm [220231] Djup 400 mm [222611] Påbyggnad Djup 400 mm [222631] Djup 500 mm [222621] Påbyggnad Djup 500 mm [222641] Djup 600 mm [220261] Påbyggnad Djup 600 mm [220271] Höjd 1300 mm, bredd 940 mm Lackad (kap. 150 kg) Djup 300 mm [220212] Påbyggnad Djup 300 mm [220232] Djup 400 mm [222612] Påbyggnad Djup 400 mm [222632] Djup 500 mm [222622] Påbyggnad Djup 500 mm [222642] Djup 600 mm [220262] Påbyggnad Djup 600 mm [220272] Höjd 700 mm, bredd 940 mm Galvaniserad (kap. 150 kg) Djup 300 mm [220281] Påbyggnad Djup 300 mm [220291] Djup 400 mm [222541] Påbyggnad Djup 400 mm [222561] Djup 500 mm [222551] Påbyggnad Djup 500 mm [222571] Djup 600 mm [220301] Påbyggnad Djup 600 mm [220311] Höjd 700 mm, bredd 940 mm Lackad (kap. 150 kg) Djup 300 mm [220282] Påbyggnad Djup 300 mm [220292] Djup 400 mm [222542] Påbyggnad Djup 400 mm [222562] Djup 500 mm [222552] Påbyggnad Djup 500 mm [222572] Djup 600 mm [220302] Påbyggnad Djup 600 mm [220312] Lagerhylla Variation Utnyttja ditt förvaringsutrymme till max genom att bygga på din hylla på höjden. Välj mellan 3 höjder som du sedan kan kombinera som visas på bild och skisser med hjälp av distanser. Hyllan finns i både galvat och lackerat utförande. Hyllplanen är flyttbara i höjdled med 50 mm:s intervall och tål en belastning på 150 kg/hyllplan. Bredd 940 mm. 22

25 Förvaringshylla för arkiv och lager Stadig lagerhylla tillverkad i pulverlackerad stålplåt. 1 Extraförstärkta hyllplan med en belastning på 170kg jämnt fördelat. Stolparna är försedda med plastfötter samt rygg- och gavelkryss för extra hög stabilitet. Välj mellan höjderna 1970 mm och 2500 mm. Färg: Kiselgrå. Förstärkningsskena Stolpfot 1 Förstärkningsskenor Gavel och ryggkryss för extra stabilitet Höjd 1970 mm Byggbredd 1010 mm Hyllbredd 1000 mm 2 st gavlar 5 st hyllplan 170 kg Höjd 2500 mm Byggbredd 1010 mm Hyllbredd 1000 mm 2 st gavlar 7 st hyllplan 170 kg påbyggnadssektion Höjd 1970 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st gavel 5 st hyllplan 170 kg påbyggnadssektion Höjd 2500 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st gavel 7 st hyllplan 170 kg Höjd 1970 mm, bredd 1000 mm, djup 300 mm (kap. 170 kg) [22508] Påbyggnad [26100] Extra hyllplan, 1-pack [225173] Extra hyllplan, 5-pack [225175] Höjd 2500 mm, bredd 1000 mm, djup 300 mm (kap. 170 kg) [25780] Påbyggnad [26102] Extra hyllplan, 1-pack [225173] Extra hyllplan, 5-pack [225175] 1000 mm Höjd 1970 mm, bredd 1000 mm, djup 400 mm (kap. 170 kg) [22512] Påbyggnad [26101] Extra hyllplan, 1-pack [225183] Extra hyllplan, 5-pack [225185] Höjd 2500 mm, bredd 1000 mm, djup 400 mm (kap. 170 kg) [25784] Påbyggnad [26103] Extra hyllplan, 1-pack [225183] Extra hyllplan, 5-pack [225185] 300/400 mm 300/400 mm djup Tillbehör Stolpe, H 1970 mm, 2-pack [225024] Stolpe, H 1970 mm, 4-pack [22516] Stolpe, H 2500 mm, 2-pack [225028] Stolpe, H 2500 mm, 4-pack [25364] Ryggkryss [22519] Etiketter Etiketthållare, L 100 x H 26 mm [90125] Etiketthållare, L 900 x H 26 mm [90127] Etikettkartong, L 100 x H 26 mm [90267] Produkterna på sidan levereras omonterade 23

26 Höjd 1970 mm, bredd 1000 mm, djup 500 mm (kap. 170 kg) Höjd 1970 mm Byggbredd 1010 mm Hyllbredd 1000 mm 2 st gavlar 5 st hyllplan [20032] Påbyggnad [26104] Extra hyllplan, 1-pack [260003] Extra hyllplan, 5-pack [260005] Höjd 1970 mm, bredd 1000 mm, djup 600 mm (kap. 170 kg) [25188] Påbyggnad [26105] Extra hyllplan, 1-pack [251873] Extra hyllplan, 5-pack [251875] Höjd 1970 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st gavel 5 st hyllplan Höjd 2500 mm Byggbredd 1010 mm Hyllbredd 1000 mm 2 st gavlar, 7 st hyllplan Höjd 2500 mm, bredd 1000 mm, djup 500 mm (kap. 170 kg) [25788] Påbyggnad [26108] Extra hyllplan, 1-pack [260003] Extra hyllplan, 5-pack [260005] Höjd 2500 mm, bredd 1000 mm, djup 600 mm (kap. 170 kg) [25792] Påbyggnad [26109] Extra hyllplan, 1-pack [251873] Extra hyllplan, 5-pack [251875] Höjd 2500 mm, bredd 1300 mm, djup 500 mm (kap. 170 kg) [20369] Påbyggnad [26106] Extra hyllplan, 1-pack [203673] Extra hyllplan, 5-pack [203675] Höjd 2500 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st gavel 7 st hyllplan Höjd 2500 mm Byggbredd 1310 mm Hyllbredd 1300 mm 2 st gavlar 5 st hyllplan Höjd 2500 mm Byggbredd 1305 mm Hyllbredd 1300 mm 1 st gavel 5 st hyllplan Höjd 2500 mm, bredd 1300 mm, djup 600 mm (kap. 170 kg) [20371] Påbyggnad [26107] Extra hyllplan, 1-pack [203733] Extra hyllplan, 5-pack [203735] Tillbehör Stolpe H 1970 mm, 2-pack [225027] Stolpe H 1970 mm, 4-pack [25226] Stolpe H 2500 mm, för hyllplan [225033] B 1000 mm, 2-pack Stolpe H 2500 mm, för hyllplan [25365] B 1000 mm, 4-pack Stolpe H 2500 mm, för hyllplan [225036] B 1300 mm, 2-pack Stolpe H 2500 mm, för hyllplan [20569] B 1300 mm, 4-pack Ryggkryss för B 1000 mm [22519] Ryggkryss för B 1300 mm [24201] Etiketter Etiketthållare, L 100 x H 26 mm [90125] Etiketthållare, L 900 x H 26 mm [90127] Etiketthållare magnet, [90131] L 100 x H 26 mm Etiketthållare magnet, [90188] L 210 x H 60 mm Etikettkartong, L 100 x H 26 mm [90267] Förvaring till rätt pris Lagerhylla av plåt för större format. Hyllan skruvas samman med bultförband. Stabil konstruktion, lackerad i kiselgrå pulverlack. Stolparna är försedda med plastfötter. 1 Fastsvetsade förstärkningsskenor gör att hyllplanen tål en belastning på 170 kg. Förstärkta hyllplan Produkterna på sidan levereras omonterade 1 24

27 Höjd 1970 mm Byggbredd 1010 mm Hyllbredd 1000 mm 2 st öppna gavlar 5 st hyllplan Höjd 2500 mm Byggbredd 1010 mm Hyllbredd 1000 mm 2 st öppna gavlar 7 st hyllplan Höjd 1970 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st öppen gavel 5 st hyllplan Höjd 2500 mm Byggbredd 1005 mm Hyllbredd 1000 mm 1 st öppen gavel 7 st hyllplan 1970 mm Höjd 1970 mm, bredd 1000 mm, djup 300 mm Kapacitet/hyllplan 170 kg [25870] [26110] Extra hyllplan, 1-pack [225173] Extra hyllplan, 5-pack [225175] Höjd 2500 mm, bredd 1000 mm, djup 300 mm Kapacitet/hyllplan 170 kg [25886] [26114] Extra hyllplan, 1-pack [225173] Extra hyllplan, 5-pack [225175] Höjd 1970 mm, bredd 1000 mm, djup 400 mm Kapacitet/hyllplan 170 kg [25874] [26111] Extra hyllplan, 1-pack [225183] Extra hyllplan, 5-pack [225185] Höjd 2500 mm, bredd 1000 mm, djup 400 mm Kapacitet/hyllplan 170 kg [25890] [26115] Extra hyllplan, 1-pack [225183] Extra hyllplan, 5-pack [225185] 1000 mm 300/400/500/600 mm Höjd 1970 mm, bredd 1000 mm, djup 500 mm Kapacitet/hyllplan 170 kg [25878] [26112] Extra hyllplan, 1-pack [260003] Extra hyllplan, 5-pack [260005] Höjd 1970 mm, bredd 1000 mm, djup 600 mm Kapacitet/hyllplan 170 kg [25882] [26113] Extra hyllplan, 1-pack [251873] Extra hyllplan, 5-pack [251875] Etiketter Etiketthållare L 100 x H 26 [90125] Etiketthållare L 900 x H 26 [90127] Etiketth. magnet L 100 x H 26 [90131] Etiketth. magnet L 210 x H 60 [90188] Etikettkartong L 100 x H 26 [90267] Höjd 2500 mm, bredd 1000 mm, djup 500 mm Kapacitet/hyllplan 170 kg [25894] [26116] Extra hyllplan, 1-pack [260003] Extra hyllplan, 5-pack [260005] Höjd 2500 mm, bredd 1000 mm, djup 600 mm Kapacitet/hyllplan 170 kg [25898] [26117] Extra hyllplan, 1-pack [251873] Extra hyllplan, 5-pack [251875] Tillbehör Stolpe H 1970 mm, 2-pack [225023] Stolpe H 1970 mm, 4-pack [225788] Stolpe H 2500 mm, 2-pack [225032] Stolpe H 2500 mm, 4-pack [25298] Lagerhylla i flera format Lagerhylla tillverkad i stålplåt. Blålackerade stolpar försedda med plastfötter och förstärkta, grålackerade hyllplan. Hyllplanen tål en belastning på 170 kg. Hyllan skruvas samman med bultförband. Produkterna på sidan levereras omonterade D300/400 mm. Förstärkning smala hyllplan. D500/600 mm. Förstärkning breda hyllplan. 25

28 Informationstavla Informationstavlor med magnet för märkning och meddelanden i verkstäder och lager. Antal/förp.: 10 st. A5 Stående, L 150 x H 210 mm [23073] Liggande, L 210 x H 150 mm [23074] A4 Stående, L 210 x H 300 mm [23071] Liggande, L 300 x H 210 mm [23072] Skyddsmatta Smalribbad skyddsmatta som är 2,5 mm tjock. Används till arbetsbord, hyllplan, i lådor, på maskiner, vagnar mm. Skyddar effektivt mot slag och nötning. Finns i hel rullängd 10 meter. Bredd 1000 mm. Vi skär av till önskad längd. Skyddsmatta [23024] Etiketthållare Etiketthållare för hyll- och pallställ. Finns med magnet och dubbelhäftande tejp. Tejp, L 100 x H 26 mm [90125] Magnet, L 100 x H 26 mm [90131] Tejp, L 210 x H 60 mm [90128] Magnet, L 210 x H 60 mm [90188] Tejp, L 900 x H 26 mm [90127] Etiketter till etiketthållare 10 st, L 100 x H 26 mm [90267] 1 st, L 210 x H 60 mm [90262] Magnettejp Magnettejp med vinylbeklädd yta för uppmärkning av hyll- och pallställ. Fästs på ren, slät och torr yta. (Använd endast pennor avsedda för dry wipe ytor.) Tjocklek: 0,6 mm. Vit, L 20 m x B 25 mm [230611] Vit, L 20 m x B 50 mm [230621] Gul, L 20 m x B 25 mm [230612] Gul, L 20 m x B 50 mm [230622] Golvmärkning Klistermärken för avgränsningsmarkeringar och varsel. Kryss, 270 x 270 mm [230512] Oval, 180 x 90 mm [230514] Rund, 90 x 90 mm [230513] Pil, 90 x 90 mm [230516] T-form, 270 x 180 mm [230511] Hörn, 180 x 180 mm [230515] 26

29 Ring oss! Vi skräddarsyr ett kompakt däckställ för din yta. Kraftiga flyttbara däckställ i galvat stål För att effektivisera, spara in yta och maximera lagringskapaciteten. AJ s däckkompakt är pålitlig, flexibel och säker, den passar in i alla miljöer och för varierande användningsområden tack vare en modern design, systemets höga belastningskapacitet kombinerad med dess låga egenvikt och inte minst de layoutmöjligheter som skapas av de många standarddimensioner som hyllsystemet erbjuder. AJ s däckkompakter tål tuff hantering i ruffa miljöer. Välj däckställ i önskade mått till vagnarna. Vagn utan däckställ Tippsäkring Drivkasett Säkerhetsstop Vev med nyckellås Kompakt däckställ Ca 12,5 m 2, 180 däck 12,5 m 2 motsvarar ca 18 m 2 fasta hyllor. Ytbesparning blir ca 32%. Med fasta däckställ på 12,5 m 2 går det in 120 däck. Prisexempel [21789] Kompakt däckställ Ca 25 m 2, 360 däck 25 m 2 motsvarar ca 35 m 2 fasta hyllor. Ytbesparing blir 32%. Med fasta däckställ på 25 m 2 går det in 240 däck. Prisexempel [21790] Kompakt däckställ Ca 45 m 2, 720 däck 45 m 2 motsvarar ca 72 m 2 fasta hyllor. Ytbesparing blir ca 38%. Med fasta däckställ på 45 m 2 går det in 420 däck. Prisexempel [21791] 27

30 Vid större installationer - ring och begär offert! Lättmonterade däckställ Tillverkat av galvaniserat stål, med hög slitstyrka och lång livslängd. Däckstället är mycket lättmonterat, gavlarna är färdigmonterade så du behöver bara knacka dit bärbalkarna samt fötterna, inga skruvar eller muttrar behövs. Låg vikt och hög belastningskapacitet. Paketpris för 20-fots container En 20-fots container rymmer ca 140 st däck. Maxbelastning per plan är 320 kg, jämnt fördelat. Höjden på ställen är 1970 mm. Antal sektioner: fot Container [21735] 7.295:- Produkterna på sidan levereras omonterade Paketpris för 40-fots container En 40-fotscontainer rymmer ca 290 st däck. Maxbelastning per plan är 320 kg, jämnt fördelat. Höjden på ställen är 1970 mm. Antal sektioner: fot Container [21736] :- Fällbara gavlar minskar utrymmet då den inte används Däckkärra Smidig däckkärra utrustad med luftgummihjul 3 x 4/4 på stålfälg. Kapacitet 200 kg. Vikt 15 kg. Format: B 840 x D 600 x H 1340 mm. Lastplatta djup: 380 mm. Däckkärra [31191] Galvad tralla För transport av däck m.m. Format: 500x500mm. Hjul: Ø 70mm. Galvad tralla [24115] DÄCKPALLSYSTEM Praktisk och platsbesparande däckförvaring av lastbilsdäck, mm. Fällbara gavlar gör att däckförvaringen tar lite utrymme då den inte används. Kan staplas med upp till 5 gånger på höjden för maximalt utnyttjande av utrymmet. Kapacitet: 600 kg. Format: L 2400 x B 1100 x H 1260 mm. Antal däck: 6 däck 385/65 R22,5 eller 8 däck 315/80R 22,5. Max 5 sektioner på höjden mm [21748] 28

31 2 plan Höjd 1050 mm Byggbredd 1275 mm Hyllbredd 1200 mm Djup 400 mm För ca 10 st däck, 320 kg/plan Däckställ 2 plan [21733] påbyggnadssektion 2 plan Höjd 1050 mm Byggbredd 1210 mm Hyllbredd 1200 mm Djup 400 mm För ca 10 st däck, 320 kg/plan Däckställ 2 plan [21734] 3 plan Höjd 1970 mm Byggbredd 1275 mm Hyllbredd 1200 mm Djup 400 mm För ca 15 st däck, 355 kg/plan Däckställ 3 plan [21427] påbyggnadssektion 3 plan Höjd 1970 mm Byggbredd 1210 mm Hyllbredd 1200 mm Djup 400 mm För ca 15 st däck, 355 kg/plan Däckställ 3 plan [21428] 4 plan Höjd 2500 mm Byggbredd 1275 mm Hyllbredd 1200 mm Djup 400 mm För ca 20 st däck, 355 kg/plan Däckställ 4 plan [21429] påbyggnadssektion 4 plan Höjd 2500 mm Byggbredd 1210 mm Hyllbredd 1200 mm Djup 400 mm För ca 20 st däck, 355 kg/plan Däckställ 4 plan [21430] Förberett för fastbultning i golv. Produkterna på sidan levereras omonterade Perfekt däckställ för garaget eller det lilla förrådet! Däckställ Ett platsbesparande däckställ i två nivåer med plats för 8-10 hjul. Tillverkat i galvaniserat stål. Gavlarna till däckstället levereras färdigmonterade och bärbalkarna monteras enkelt utan skruv. Kapacitet: 335 kg/ nivå. Format: B 1050 x H 1050 x D 320 mm Däckställ [21737] Gavel H 1050 x D 400 mm [21339] H 1970 x D 400 mm [21340] H 2500 x D 400 mm [21341] Bärbalk 2-pack B 900 x D 400 mm [21342] B 1200 x D 400 mm [21343] Distans (rygg mot rygg) Bredd 290 mm [21345] Väggfäste Bredd 290 mm [21344] Etiketthållare B 100 x H 45 mm [90129] Vid större installationer - ring och begär offert! 29

32 1972 mm 900 mm Lättmonterad och stabil lagerhylla Robust hyllställ med stora valmöjligheter. Levereras med färdigmonterade gavlar, Inga skruvar eller bultar behövs. Produkterna på sidan levereras omonterade Hyllplan 1200 mm 1800 mm Förberett för fastbultning i golv Extra hyllplan se sidan 31. Höjd 1972 mm Byggbredd 675/975/1275/1575/1875 mm Hyllbredd 600/900/1200/1500/1800 mm 4 st hyllplan 2 st gavelplåtar Höjd 1972 mm Byggbredd 610/910/1210/1510/1810 mm Hyllbredd 600/900/1200/1500/1800 mm 4 st hyllplan 1 st gavelplåt Höjd 1972 mm, bredd 600 mm (kap. 90 kg) Djup 320 mm [21660] Påbyggnad Djup 320 mm [21670] Djup 400 mm [21665] Påbyggnad Djup 400 mm [21675] Djup 500 mm [21666] Påbyggnad Djup 500 mm [21676] Djup 600 mm [21667] Påbyggnad Djup 600 mm [21677] Djup 800 mm [21668] Påbyggnad Djup 800 mm [21678] Höjd 1972 mm, bredd 900 mm (kap. 190 kg) Djup 320 mm [21661] Påbyggnad Djup 320 mm [21671] Djup 400 mm [21392] Påbyggnad Djup 400 mm [21410] Djup 500 mm [21395] Påbyggnad Djup 500 mm [21413] Djup 600 mm [21398] Påbyggnad Djup 600 mm [21416] Djup 800 mm [21669] Påbyggnad Djup 800 mm [21679] Höjd 1972 mm, bredd 1200 mm (kap. 190 kg) Djup 320 mm [21662] Påbyggnad Djup 320 mm [21672] Djup 400 mm [21600] Påbyggnad Djup 400 mm [21624] Djup 500 mm [21603] Påbyggnad Djup 500 mm [21627] Djup 600 mm [21606] Påbyggnad Djup 600 mm [21630] Djup 800 mm [21609] Påbyggnad Djup 800 mm [21633] Höjd 1972 mm, bredd 1500 mm (kap. 190 kg) Djup 320 mm [21663] Påbyggnad Djup 320 mm [21673] Djup 400 mm [21601] Påbyggnad Djup 400 mm [21625] Djup 500 mm [21604] Påbyggnad Djup 500 mm [21628] Djup 600 mm [21607] Påbyggnad Djup 600 mm [21631] Djup 800 mm [21610] Påbyggnad Djup 800 mm [21634] Höjd 1972 mm, bredd 1800 mm (kap. 290 kg) Djup 320 mm [21664] Påbyggnad Djup 320 mm [21674] Djup 400 mm [21602] Påbyggnad Djup 400 mm [21626] Djup 500 mm [21605] Påbyggnad Djup 500 mm [21629] Djup 600 mm [21608] Påbyggnad Djup 600 mm [21632] Djup 800 mm [21611] Påbyggnad Djup 800 mm [21635] 30

33 grundsektion Höjd 2500 mm Byggbredd 675/975/1275/1575/1875 mm Hyllbredd 600/900/1200/1500/1800 mm 5 st hyllplan 2 st gavelplåtar Höjd 2500 mm Byggbredd 610/910/1210/1510/1810 mm Hyllbredd 600/900/1200/1500/1800 mm 5 st hyllplan 1 st gavelplåt Höjd 2500 mm, bredd 600 mm (kap. 90 kg) Djup 320 mm [21680] Påbyggnad Djup 320 mm [21693] Extra hyllplan Djup 320 mm [21720] Djup 400 mm [21685] Påbyggnad Djup 400 mm [21698] Extra hyllplan Djup 400 mm [21418] Djup 500 mm [21687] Påbyggnad Djup 500 mm [21701] Extra hyllplan Djup 500 mm [21420] Djup 600 mm [21689] Påbyggnad Djup 600 mm [21703] Extra hyllplan Djup 600 mm [21422] Djup 800 mm [21691] Påbyggnad Djup 800 mm [21705] Extra hyllplan Djup 800 mm [21731] Höjd 2500 mm, bredd 1500 mm (kap. 190 kg) Djup 320 mm [21683] Påbyggnad Djup 320 mm [21696] Extra hyllplan Djup 320 mm [21723] Djup 400 mm [21613] Påbyggnad Djup 400 mm [21637] Extra hyllplan Djup 400 mm [21355] Djup 500 mm [21616] Påbyggnad Djup 500 mm [21640] Extra hyllplan Djup 500 mm [21358] Djup 600 mm [21619] Påbyggnad Djup 600 mm [21643] Extra hyllplan Djup 600 mm [21361] Djup 800 mm [21622] Påbyggnad Djup 800 mm [21646] Extra hyllplan Djup 800 mm [21364] 2500 mm Höjd 2500 mm, bredd 900 mm (kap. 190 kg) Djup 320 mm [21681] Påbyggnad Djup 320 mm [21694] Extra hyllplan Djup 320 mm [21721] Djup 400 mm [21686] Påbyggnad Djup 400 mm [21699] Extra hyllplan Djup 400 mm [21419] Djup 500 mm [21688] Påbyggnad Djup 500 mm [21702] Extra hyllplan Djup 500 mm [21421] Djup 600 mm [21690] Påbyggnad Djup 600 mm [21704] Extra hyllplan Djup 600 mm [21423] Djup 800 mm [21692] Påbyggnad Djup 800 mm [21706] Extra hyllplan Djup 800 mm [21732] Höjd 2500 mm, bredd 1800 mm (kap. 290 kg) Djup 320 mm [21684] Påbyggnad Djup 320 mm [21697] Extra hyllplan Djup 320 mm [21724] Djup 400 mm [21614] Påbyggnad Djup 400 mm [21638] Extra hyllplan Djup 400 mm [21356] Djup 500 mm [21617] Påbyggnad Djup 500 mm [21641] Extra hyllplan Djup 500 mm [21359] Djup 600 mm [21620] Påbyggnad Djup 600 mm [21644] Extra hyllplan Djup 600 mm [21362] Djup 800 mm [21623] Påbyggnad Djup 800 mm [21647] Extra hyllplan Djup 800 mm [21365] Höjd 2500 mm, bredd 1200 mm (kap. 190 kg) Djup 320 mm [21682] Påbyggnad Djup 320 mm [21695] Extra hyllplan Djup 320 mm [21722] Djup 400 mm [21612] Påbyggnad Djup 400 mm [21636] Extra hyllplan Djup 400 mm [21354] Djup 500 mm [21615] Påbyggnad Djup 500 mm [21639] Extra hyllplan Djup 500 mm [21357] Djup 600 mm [21618] Påbyggnad Djup 600 mm [21642] Extra hyllplan Djup 600 mm [21360] Djup 800 mm [21621] Påbyggnad Djup 800 mm [21645] Extra hyllplan Djup 800 mm [21363] Tillbehör Gummiklubba för montering. Gummiklubba [42334] Produkterna på sidan levereras omonterade 800 mm 320 mm 31
