F a l l s k y d d. för byggbranschen FRÅN DE GLOBALA EXPERTERNA PÅ FALLSKYDD & RÄDDNING

Transkript

1 F a l l s k y d d för byggbranschen FRÅN DE GLOBALA EXPERTERNA PÅ FALLSKYDD & RÄDDNING 1

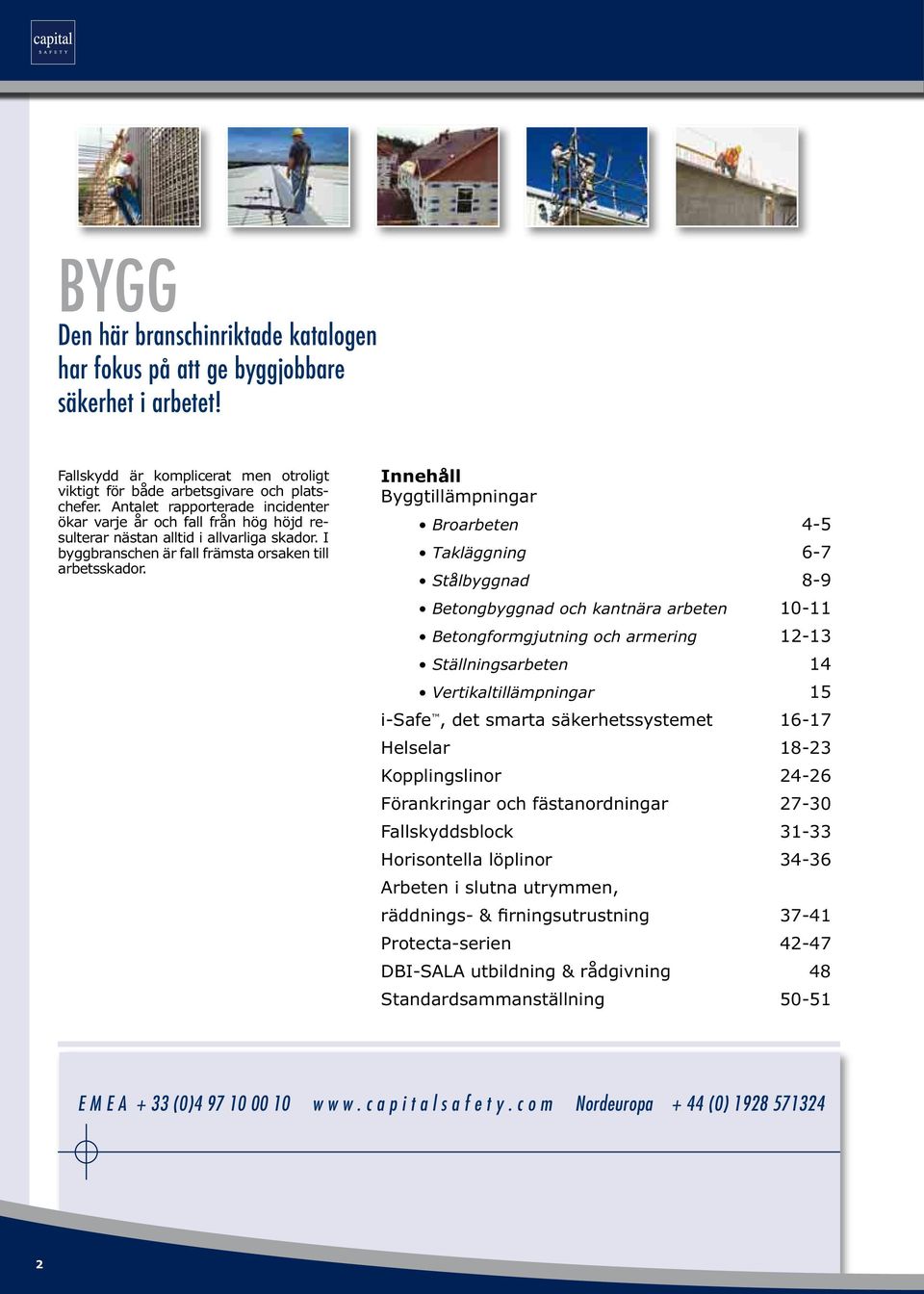

2 BYGG Den här branschinriktade katalogen har fokus på att ge byggjobbare säkerhet i arbetet! Fallskydd är komplicerat men otroligt viktigt för både arbetsgivare och platschefer. Antalet rapporterade incidenter ökar varje år och fall från hög höjd resulterar nästan alltid i allvarliga skador. I byggbranschen är fall främsta orsaken till arbetsskador. Innehåll Byggtillämpningar Broarbeten 4-5 Takläggning 6-7 Stålbyggnad 8-9 Betongbyggnad och kantnära arbeten Betongformgjutning och armering Ställningsarbeten 14 Vertikaltillämpningar 15 i-safe, det smarta säkerhetssystemet Helselar Kopplingslinor Förankringar och fästanordningar Fallskyddsblock Horisontella löplinor Arbeten i slutna utrymmen, räddnings- & firningsutrustning Protecta-serien DBI-SALA utbildning & rådgivning 48 Standardsammanställning E M E A + 33 (0) w w w. c a p i t a l s a f e t y. c o m Nordeuropa + 44 (0)

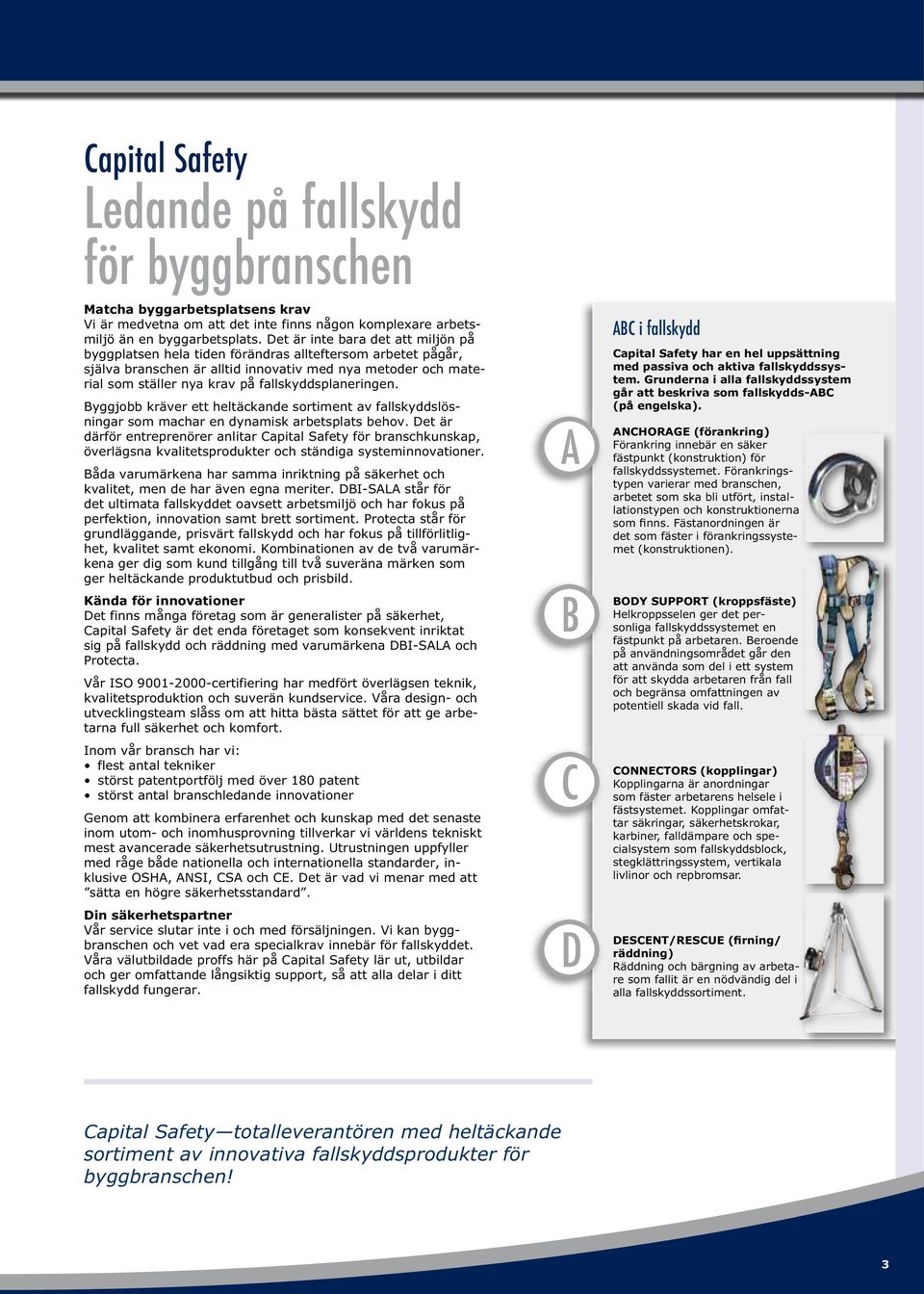

3 Capital Safety Ledande på fallskydd för byggbranschen Matcha byggarbetsplatsens krav Vi är medvetna om att det inte finns någon komplexare arbetsmiljö än en byggarbetsplats. Det är inte bara det att miljön på byggplatsen hela tiden förändras allteftersom arbetet pågår, själva branschen är alltid innovativ med nya metoder och material som ställer nya krav på fallskyddsplaneringen. Byggjobb kräver ett heltäckande sortiment av fallskyddslösningar som machar en dynamisk arbetsplats behov. Det är därför entreprenörer anlitar Capital Safety för branschkunskap, överlägsna kvalitetsprodukter och ständiga systeminnovationer. Båda varumärkena har samma inriktning på säkerhet och kvalitet, men de har även egna meriter. DBI-SALA står för det ultimata fallskyddet oavsett arbetsmiljö och har fokus på perfektion, innovation samt brett sortiment. Protecta står för grundläggande, prisvärt fallskydd och har fokus på tillförlitlighet, kvalitet samt ekonomi. Kombinationen av de två varumärkena ger dig som kund tillgång till två suveräna märken som ger heltäckande produktutbud och prisbild. Kända för innovationer Det finns många företag som är generalister på säkerhet, Capital Safety är det enda företaget som konsekvent inriktat sig på fallskydd och räddning med varumärkena DBI-SALA och Protecta. Vår ISO certifiering har medfört överlägsen teknik, kvalitetsproduktion och suverän kundservice. Våra design- och utvecklingsteam slåss om att hitta bästa sättet för att ge arbetarna full säkerhet och komfort. Inom vår bransch har vi: flest antal tekniker störst patentportfölj med över 180 patent störst antal branschledande innovationer Genom att kombinera erfarenhet och kunskap med det senaste inom utom- och inomhusprovning tillverkar vi världens tekniskt mest avancerade säkerhetsutrustning. Utrustningen uppfyller med råge både nationella och internationella standarder, inklusive OSHA, ANSI, CSA och CE. Det är vad vi menar med att sätta en högre säkerhetsstandard. Din säkerhetspartner Vår service slutar inte i och med försäljningen. Vi kan byggbranschen och vet vad era specialkrav innebär för fallskyddet. Våra välutbildade proffs här på Capital Safety lär ut, utbildar och ger omfattande långsiktig support, så att alla delar i ditt fallskydd fungerar. A B C D ABC i fallskydd Capital Safety har en hel uppsättning med passiva och aktiva fallskyddssystem. Grunderna i alla fallskyddssystem går att beskriva som fallskydds-abc (på engelska). ANCHORAGE (förankring) Förankring innebär en säker fästpunkt (konstruktion) för fallskyddssystemet. Förankringstypen varierar med branschen, arbetet som ska bli utfört, installationstypen och konstruktionerna som finns. Fästanordningen är det som fäster i förankringssystemet (konstruktionen). BODY SUPPORT (kroppsfäste) Helkroppsselen ger det personliga fallskyddssystemet en fästpunkt på arbetaren. Beroende på användningsområdet går den att använda som del i ett system för att skydda arbetaren från fall och begränsa omfattningen av potentiell skada vid fall. CONNECTORS (kopplingar) Kopplingarna är anordningar som fäster arbetarens helsele i fästsystemet. Kopplingar omfattar säkringar, säkerhetskrokar, karbiner, falldämpare och specialsystem som fallskyddsblock, stegklättringssystem, vertikala livlinor och repbromsar. DESCENT/RESCUE (firning/ räddning) Räddning och bärgning av arbetare som fallit är en nödvändig del i alla fallskyddssortiment. Capital Safety totalleverantören med heltäckande sortiment av innovativa fallskyddsprodukter för byggbranschen! 3

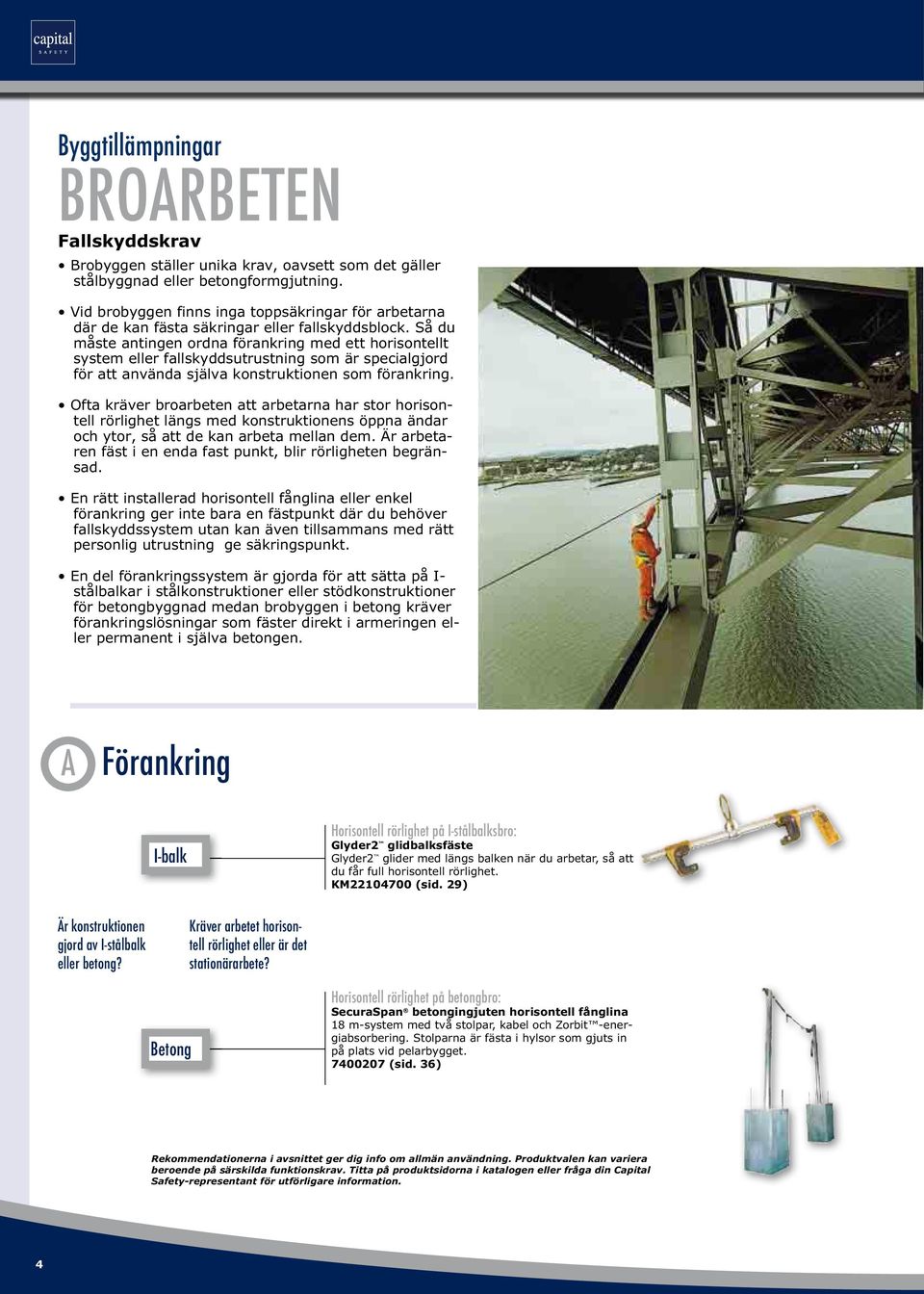

4 Byggtillämpningar BROARBETEN Fallskyddskrav Brobyggen ställer unika krav, oavsett som det gäller stålbyggnad eller betongformgjutning. Vid brobyggen finns inga toppsäkringar för arbetarna där de kan fästa säkringar eller fallskyddsblock. Så du måste antingen ordna förankring med ett horisontellt system eller fallskyddsutrustning som är specialgjord för att använda själva konstruktionen som förankring. Ofta kräver broarbeten att arbetarna har stor horisontell rörlighet längs med konstruktionens öppna ändar och ytor, så att de kan arbeta mellan dem. Är arbetaren fäst i en enda fast punkt, blir rörligheten begränsad. En rätt installerad horisontell fånglina eller enkel förankring ger inte bara en fästpunkt där du behöver fallskyddssystem utan kan även tillsammans med rätt personlig utrustning ge säkringspunkt. En del förankringssystem är gjorda för att sätta på I- stålbalkar i stålkonstruktioner eller stödkonstruktioner för betongbyggnad medan brobyggen i betong kräver förankringslösningar som fäster direkt i armeringen eller permanent i själva betongen. A Förankring I-balk Horisontell rörlighet på I-stålbalksbro: Glyder2 glidbalksfäste Glyder2 glider med längs balken när du arbetar, så att du får full horisontell rörlighet. KM (sid. 29) Är konstruktionen gjord av I-stålbalk eller betong? Kräver arbetet horisontell rörlighet eller är det stationärarbete? Betong Horisontell rörlighet på betongbro: SecuraSpan betongingjuten horisontell fånglina 18 m-system med två stolpar, kabel och Zorbit -energiabsorbering. Stolparna är fästa i hylsor som gjuts in på plats vid pelarbygget (sid. 36) Rekommendationerna i avsnittet ger dig info om allmän användning. Produktvalen kan variera beroende på särskilda funktionskrav. Titta på produktsidorna i katalogen eller fråga din Capital Safety-representant för utförligare information. 4

5 BROARBETEN B Kroppsfäste Vilka kvalitets- och tillförlitlighetskrav har du på helselar? Komfort Bruks Bas Suverän komfort, funktion och tillförlitlighet ExoFit XP byggvästsele Avtagbar och tvättbar axel-, rygg- och benpolstring med ventilerande 3-D meshfoder gör selen suveränt smidig och säker. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Den utstående D-ringen bak med fallindikering gör inkopplingen mindre ansträngande. Har D-ring fram, bak & på sidorna, insydd höftpolstring, snabbspännen. KB (sid. 21) ExoFit byggvästsele ExoFit har fast axel-, rygg- och benpolstring med ventilerande, fukttransporterande foder som håller arbetaren torr och ger komfort. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Har D-ring fram, bak och på sidorna, insydd höftpolstring, snabbspännen. KB1EXO/MB (sid. 21) Pålitlig vardagsfunktion: Delta II byggvästsele Den unika Deltaplattkonstruktionen bibehåller selformen så att du får på den snabbare och smidigare. Den utstående D-ringen bak gör inkopplingen mindre ansträngande. Har D-ring bak och på sidorna, insydd höftpolstring, genomgångsspännen. KB (sid. 22) Godkänd och prisvärd: PRO byggvästsele PRO -selarna är prisvärda och tillförlitliga och ger bekväm basfunktion. Selmodellen har inbyggda fallindikeringar och är godkänd enligt internationella standarder. Har D-ring bak och på sidorna, höftpolstring, snabbspännen, benpolstring, slingfästen fram. AB (sid. 43) C Behöver arbetaren mer än 2 m rörlighet? Behöver arbetaren mindre än 2 m rörlighet? Kopplingar Mer än 2 m rörlighet Ultra-Lok fallskyddsblock Funktionskomponenter i rostfritt, 3,3 m nylonband med reserv, självlåsande vridkarbin, vridförankringsögla och fallindikering. KD1PWB335 (sid. 33) Variant: Vid t.ex. svetsning är det bättre med stålvajer än band Talon fallskyddsblock Kompakt lättviktsdesign med 2,4 m nylonband. Bromssystemet har helmetallkomponenter för tillförlitlighetens skull. Snabbspännet med direktfäste för förankring eller sele är unikt och kännetecknar enheten. Fallindikeringen ger extra säkerhet. KD1TALONNH (sid. 33) Mindre än 2 m rörlighet Expander falldämpande säkring Inbyggd falldämpare, CE-märkt och uppfyller EN 355. Baslängd 1,75 m och 1,25 m, med deltaskruvlänk för selinfästning. Hajkrok i aluminium med 60 mm-grind. Expandersystemet kortar 1, 75 m-säkringens totallängd med 0,5 m och 1,25 m-säkringens med 0,4 m när de inte är i sträck. Det minskar potentiell snubbelrisk och ger maximal rörelsefrihet vid användning. KE5175X/2 (sid. 26) Justerbar, falldämpande säkring Justerbar säkring med inbyggf falldämpare, CE-märkt och uppfyller EN 355. Totallängd 2 m; med deltaskruvlänk för selinfästning. Lättviktshajkrok i aluminium med 60 mm-grind. Det justerbara systemet går att korta ned till minimumlängd 1,4 m för att minska potentiella snubbelrisker. Vi rekommenderar att du alltid kortar säkringslängden till ett minimum när du jobbar. KE5200A (sid. 26) *OBS! EN 355 kräver 6,75 m fritt utrymme under förankringen om arbetaren är förankrad i höjd med fötterna. 5

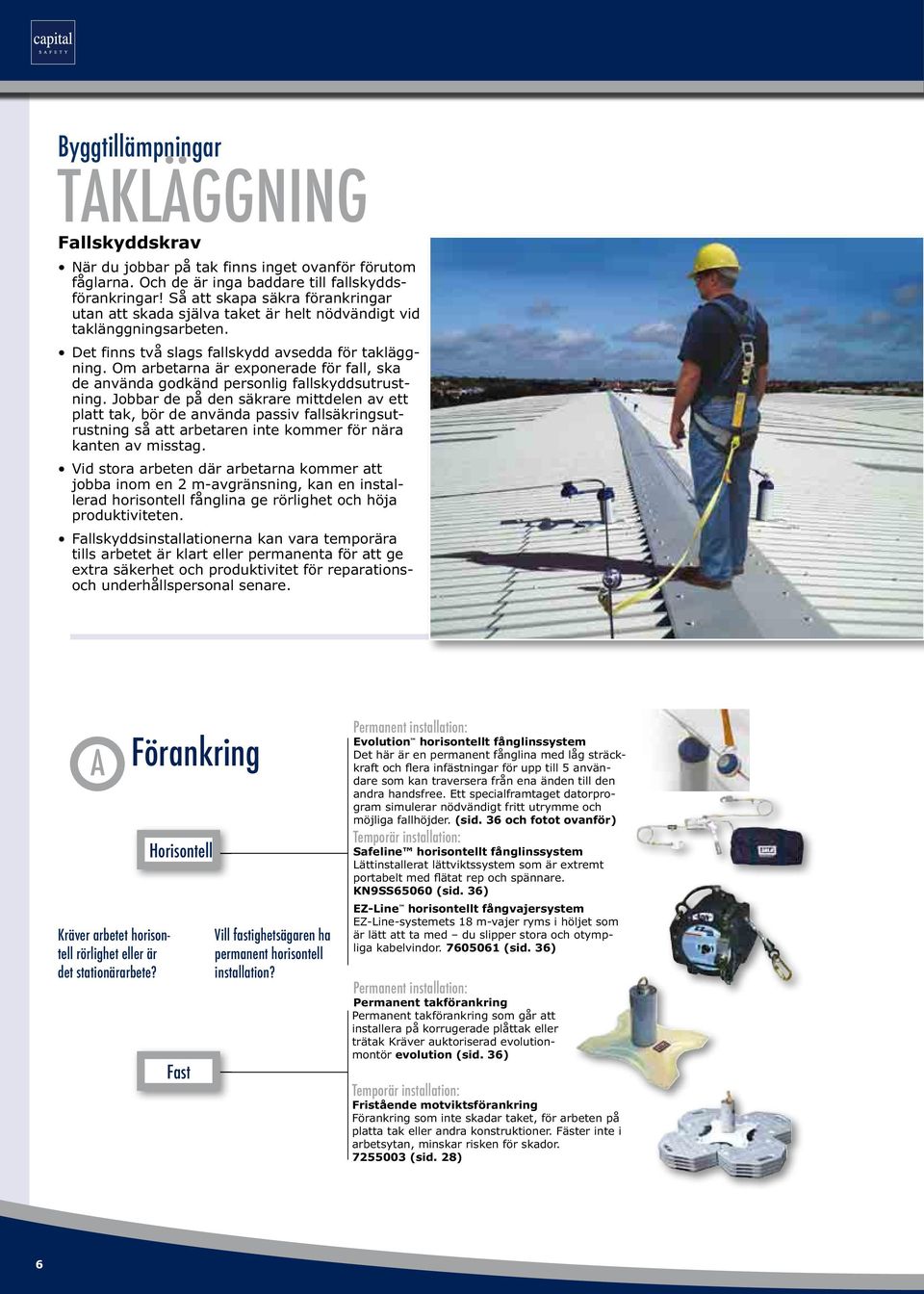

6 Byggtillämpningar TAKLÄGGNING Fallskyddskrav När du jobbar på tak finns inget ovanför förutom fåglarna. Och de är inga baddare till fallskyddsförankringar! Så att skapa säkra förankringar utan att skada själva taket är helt nödvändigt vid taklänggningsarbeten. Det finns två slags fallskydd avsedda för takläggning. Om arbetarna är exponerade för fall, ska de använda godkänd personlig fallskyddsutrustning. Jobbar de på den säkrare mittdelen av ett platt tak, bör de använda passiv fallsäkringsutrustning så att arbetaren inte kommer för nära kanten av misstag. Vid stora arbeten där arbetarna kommer att jobba inom en 2 m-avgränsning, kan en installerad horisontell fånglina ge rörlighet och höja produktiviteten. Fallskyddsinstallationerna kan vara temporära tills arbetet är klart eller permanenta för att ge extra säkerhet och produktivitet för reparationsoch underhållspersonal senare. A Förankring Permanent installation: Evolution horisontellt fånglinssystem Det här är en permanent fånglina med låg sträckkraft och flera infästningar för upp till 5 användare som kan traversera från ena änden till den andra handsfree. Ett specialframtaget datorprogram simulerar nödvändigt fritt utrymme och möjliga fallhöjder. (sid. 36 och fotot ovanför) Kräver arbetet horisontell rörlighet eller är det stationärarbete? Horisontell Fast Vill fastighetsägaren ha permanent horisontell installation? Temporär installation: Safeline horisontellt fånglinssystem Lättinstallerat lättviktssystem som är extremt portabelt med flätat rep och spännare. KN9SS65060 (sid. 36) EZ-Line horisontellt fångvajersystem EZ-Line-systemets 18 m-vajer ryms i höljet som är lätt att ta med du slipper stora och otympliga kabelvindor (sid. 36) Permanent installation: Permanent takförankring Permanent takförankring som går att installera på korrugerade plåttak eller trätak Kräver auktoriserad evolutionmontör evolution (sid. 36) Temporär installation: Fristående motviktsförankring Förankring som inte skadar taket, för arbeten på platta tak eller andra konstruktioner. Fäster inte i arbetsytan, minskar risken för skador (sid. 28) 6

7 TAKLÄGGNING B Kroppsfäste Vilka kvalitets- och tillförlitlighetskrav har du på helselar? Komfort Suverän komfort, funktion och tillförlitlighet ExoFit XP västsele Avtagbar axel-, rygg- och benpolstring med ventilerande 3-D meshfoder gör selen suveränt smidig och säker. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Den utstående D-ringen bak gör inkopplingen mindre ansträngande. Har D-ring fram och bak samt snabbspännen. KB (sid. 21) ExoFit västsele ExoFit har fast axel-, rygg- och benpolstring med ventilerande, fukttransporterande foder som håller arbetaren torr och ger komfort. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Har D-ring fram och bak samt snabbspännen. KB1EXO/M (sid. 21) Bruks Bas Pålitlig vardagsfunktion: Delta II västsele Den unika Delta -plattkonstruktionen bibehåller selformen så att du får på den snabbare och smidigare. Utstående D-ring bak gör inkopplingen mindre ansträngande samt snabbspännen. KB (sid. 22) Godkänd och prisvärd: PRO västsele PRO -selarna är prisvärda och tillförlitliga och ger bekväm basfunktion. Selmodellen har inbyggda fallindikeringar och är godkänd enligt internationella standarder. Har D-ring bak, genomgångsspännen samt benslingor. AB10113 (sid. 43) C Kopplingar Hur stor rörlighet behöver arbetaren? Vilken slags förankring ska arbetaren koppla i? Behöver arbetaren fallskydd eller positionering? Mindre än 2 m Mer än 2 m Bara för positionering Förankring med Evolution horisontellt system: Falldämpande säkring Allroundfallskyddssäkring i extratålig polyesterväv som passar de flesta användningsområden. KE5125W (sid. 26) Protecta dämpande tvillingbandssäkring Packad dämpande säkring med 45 mm-band och lättanvänd säkerhetskrok samt karbin. AE5320WAE (sid. 45) Förankring med Sayfline -system eller fast förankring: Ultra-Lok fallskyddsblock Funktionskomponenter i rostfritt, 15 m galvad vajer med reserv, självlåsande vridkarbin, vridförankringsögla och fallindikering. KD (sid. 33) Vid koppling till horisontell fånglina eller när du behöver kortare fallskyddsblock, prova Ultra-Lok med 3,3 m-band. KD1PWB335 (sid. 33) Bara för positionering: Trigger positioneringssäkring Hjälper dig att hålla en arbetshöjd eller begränsar rörligheten för att undvika farlig position. Kamstyrt lås- och inställningssystem. AF777 (sid. 44) Rekommendationerna i avsnittet ger dig info om allmän användning. Produktvalen kan variera beroende på särskilda funktionskrav. Titta på produktsidorna i katalogen eller fråga din Capital Safety-representant för utförligare information. 7

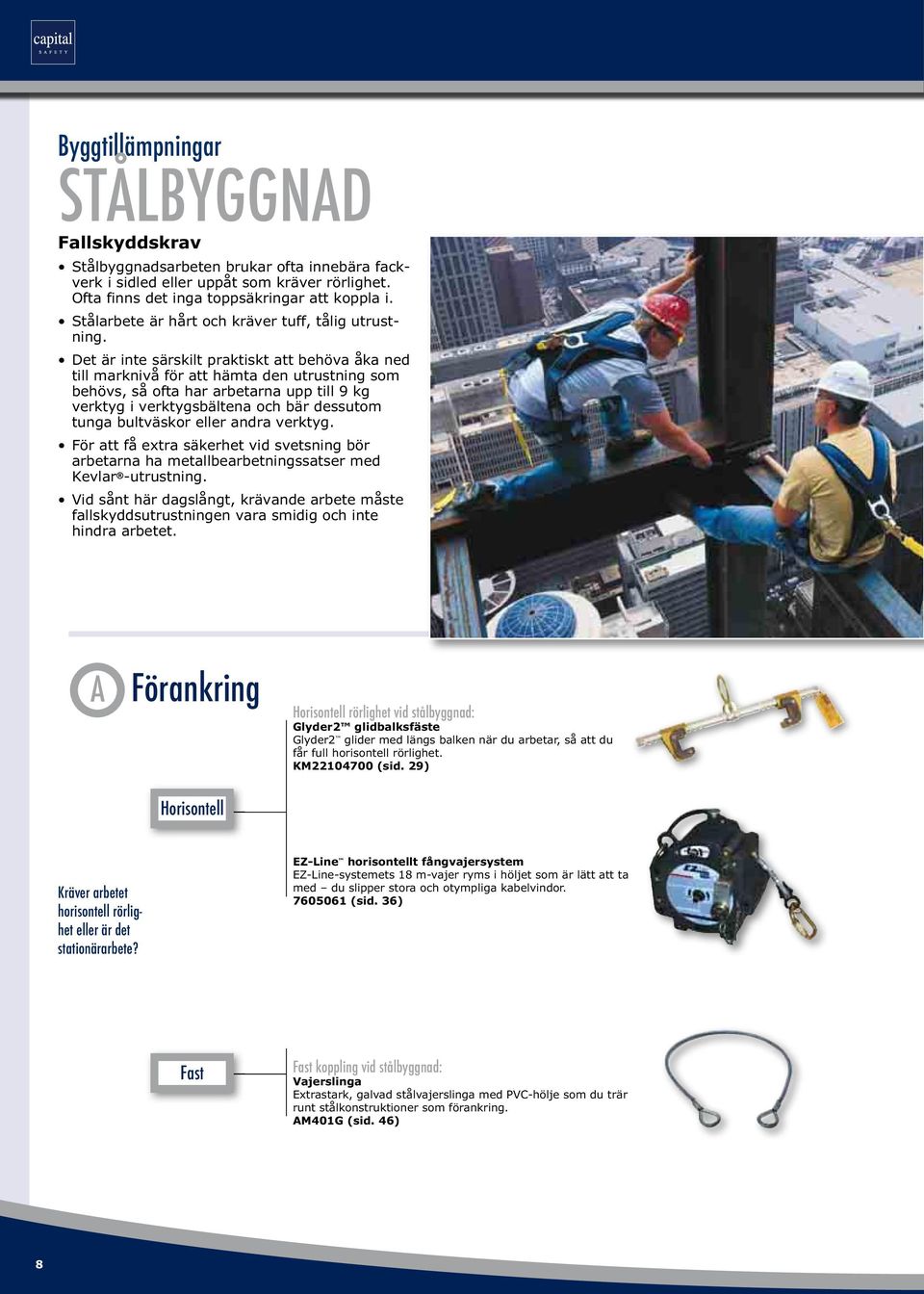

8 Byggtillämpningar STÅLBYGGNAD Fallskyddskrav Stålbyggnadsarbeten brukar ofta innebära fackverk i sidled eller uppåt som kräver rörlighet. Ofta finns det inga toppsäkringar att koppla i. Stålarbete är hårt och kräver tuff, tålig utrustning. Det är inte särskilt praktiskt att behöva åka ned till marknivå för att hämta den utrustning som behövs, så ofta har arbetarna upp till 9 kg verktyg i verktygsbältena och bär dessutom tunga bultväskor eller andra verktyg. För att få extra säkerhet vid svetsning bör arbetarna ha metallbearbetningssatser med Kevlar -utrustning. Vid sånt här dagslångt, krävande arbete måste fallskyddsutrustningen vara smidig och inte hindra arbetet. A Förankring Horisontell Horisontell rörlighet vid stålbyggnad: Glyder2 glidbalksfäste Glyder2 glider med längs balken när du arbetar, så att du får full horisontell rörlighet. KM (sid. 29) Kräver arbetet horisontell rörlighet eller är det stationärarbete? EZ-Line horisontellt fångvajersystem EZ-Line-systemets 18 m-vajer ryms i höljet som är lätt att ta med du slipper stora och otympliga kabelvindor (sid. 36) Fast Fast koppling vid stålbyggnad: Vajerslinga Extrastark, galvad stålvajerslinga med PVC-hölje som du trär runt stålkonstruktioner som förankring. AM401G (sid. 46) 8

9 STÅLBYGGNAD B Kroppsfäste Tåliga, förstärkta stålarbetarselar: ExoFit XP stålarbetarsele Exofit XP är gjord i material av hög kvalitet och marknadens bekvämaste sele. Exofit har ventilerande, fukttransporterande foder som håller arbetaren torr och ger komfort. KB (sid. 21) Normal Kommer arbetaren göra rutinjobb eller svetsa? Delta II stålarbetarsele Polstrat midjebälte med stödband och D-ringar i sidan gör selen perfekt för användning vid allmänna bygg- och stålarbeten som kräver fallskydd och positionering. Den har extrafunktioner för verktyg och fickor. KB (sid. 22) Metallbearbetning Svetsselar för metallbearbetning: Delta II Nomex /Kevlar -sele Den här lättviktsselen är lätt att få på och är gjord av flamsäker Nomex /Kevlar -väv med PVC-belagda detaljer för att ge suveränt skydd mot värmen. KB1K-P29 (sid. 22) C Kopplingar Vad ska arbetaren koppla i? Säkring Koppla i horisontellt fånglinssystem: Expander falldämpande tvillingbandssäkring Expander falldämpande säkringar går att sträcka ut för större rörlighet. De går att sträcka till 2 m och sedan dra ihop sig till 1,4 m när du rör dig, så att snubbelrisken minskar. 100% löpsäkrande tvillingband ger kontinuerlig säkring. KE5200YX/2 (sid. 26) Protecta dämpande tvillingbandssäkring Flätat 10,5 mm-polyamidrep med gulröd slitindikering. AE532/3 (sid. 45) Kommer arbetaren att Sanchoc elastisk, dämpande bandsäkring Den här falldämpande säkringen använder du när du saknar toppsäkring och enda alternativet är att säkra i fothöjd. Vår falldämpande säkring klarar 4 m-fall och håller fallrycket under gällande gräns när du säkrar i fothöjd. Säkringen går att sträcka till 2 m och sedan dra ihop till 1,4 m när du rör dig, så att snubbelrisken minskar. AE529E/5 (sid. 45) Ultra-Lok fallskyddsblock Enheten har vridförankringsögla, korrosionståliga funktionskomponenter i rostfritt samt 9 m galvad vajer. Vridkarbinen med fallindikering samt vajerreserven ger extra säkerhet. KD (sid. 33) finns även i längderna 6 m, 15m och 26 m. Talon fallskyddsblock Kompakt lättviktsdesign med 2,4 m nylonband, snabbspänne, fallindikering och självlåsande vridkarbin. KD1TALONNH (sid. 33) Kommer arbetaren att svetsa eller jobba där Dämpande bandsäkring Kevlar Bandsäkringar i Kevlar är tåliga. Materialet är av flamsäker Kevlar med 426ºC i förkolningstemperatur. Svetsar du eller är i högtemperaturmiljö, så vill du ha skydd som Kevlar. KE5175K (sid. 26) Rekommendationerna i avsnittet ger dig info om allmän användning. Produktvalen kan variera beroende på särskilda funktionskrav. Titta på produktsidorna i katalogen eller fråga din Capital Safety-representant för utförligare information. 9

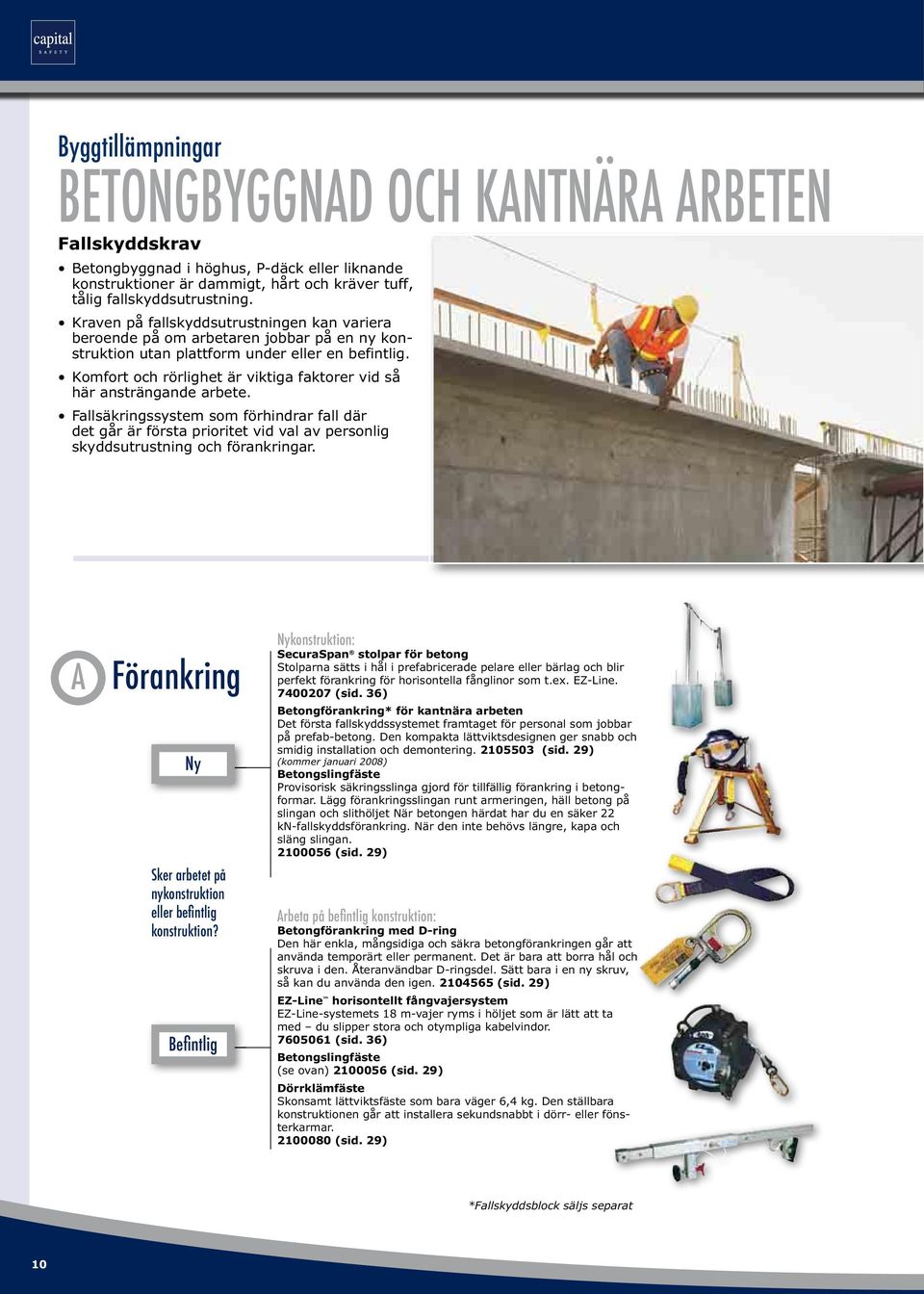

10 Byggtillämpningar BETONGBYGGNAD OCH KANTNÄRA ARBETEN Fallskyddskrav Betongbyggnad i höghus, P-däck eller liknande konstruktioner är dammigt, hårt och kräver tuff, tålig fallskyddsutrustning. Kraven på fallskyddsutrustningen kan variera beroende på om arbetaren jobbar på en ny konstruktion utan plattform under eller en befintlig. Komfort och rörlighet är viktiga faktorer vid så här ansträngande arbete. Fallsäkringssystem som förhindrar fall där det går är första prioritet vid val av personlig skyddsutrustning och förankringar. A Förankring Ny Sker arbetet på nykonstruktion eller befintlig konstruktion? Befintlig Nykonstruktion: SecuraSpan stolpar för betong Stolparna sätts i hål i prefabricerade pelare eller bärlag och blir perfekt förankring för horisontella fånglinor som t.ex. EZ-Line (sid. 36) Betongförankring* för kantnära arbeten Det första fallskyddssystemet framtaget för personal som jobbar på prefab-betong. Den kompakta lättviktsdesignen ger snabb och smidig installation och demontering (sid. 29) (kommer januari 2008) Betongslingfäste Provisorisk säkringsslinga gjord för tillfällig förankring i betongformar. Lägg förankringsslingan runt armeringen, häll betong på slingan och slithöljet När betongen härdat har du en säker 22 kn-fallskyddsförankring. När den inte behövs längre, kapa och släng slingan (sid. 29) Arbeta på befintlig konstruktion: Betongförankring med D-ring Den här enkla, mångsidiga och säkra betongförankringen går att använda temporärt eller permanent. Det är bara att borra hål och skruva i den. Återanvändbar D-ringsdel. Sätt bara i en ny skruv, så kan du använda den igen (sid. 29) EZ-Line horisontellt fångvajersystem EZ-Line-systemets 18 m-vajer ryms i höljet som är lätt att ta med du slipper stora och otympliga kabelvindor (sid. 36) Betongslingfäste (se ovan) (sid. 29) Dörrklämfäste Skonsamt lättviktsfäste som bara väger 6,4 kg. Den ställbara konstruktionen går att installera sekundsnabbt i dörr- eller fönsterkarmar (sid. 29) *Fallskyddsblock säljs separat 10

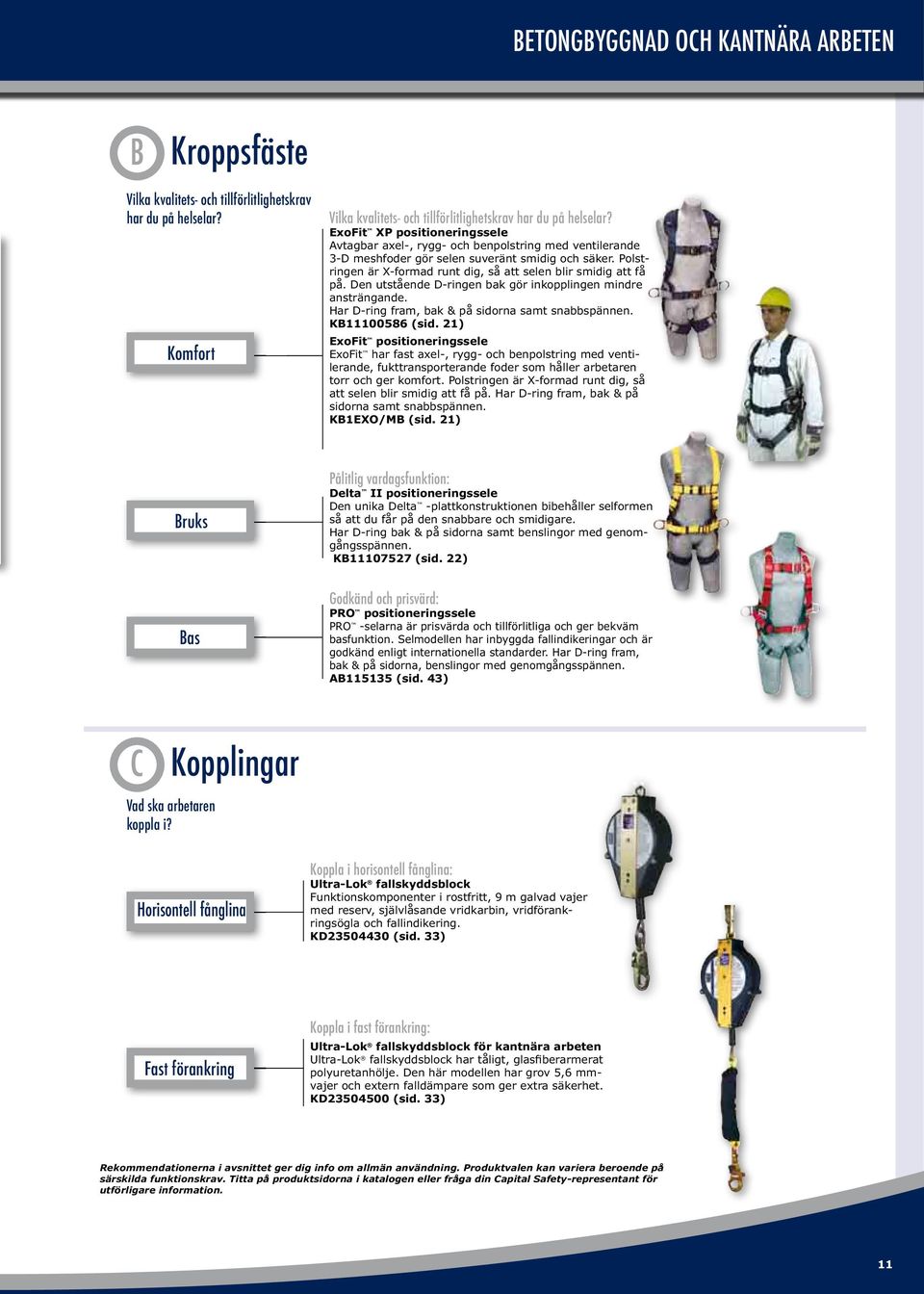

11 BETONGBYGGNAD OCH KANTNÄRA ARBETEN B Kroppsfäste Vilka kvalitets- och tillförlitlighetskrav har du på helselar? Komfort Vilka kvalitets- och tillförlitlighetskrav har du på helselar? ExoFit XP positioneringssele Avtagbar axel-, rygg- och benpolstring med ventilerande 3-D meshfoder gör selen suveränt smidig och säker. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Den utstående D-ringen bak gör inkopplingen mindre ansträngande. Har D-ring fram, bak & på sidorna samt snabbspännen. KB (sid. 21) ExoFit positioneringssele ExoFit har fast axel-, rygg- och benpolstring med ventilerande, fukttransporterande foder som håller arbetaren torr och ger komfort. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Har D-ring fram, bak & på sidorna samt snabbspännen. KB1EXO/MB (sid. 21) Bruks Pålitlig vardagsfunktion: Delta II positioneringssele Den unika Delta -plattkonstruktionen bibehåller selformen så att du får på den snabbare och smidigare. Har D-ring bak & på sidorna samt benslingor med genomgångsspännen. KB (sid. 22) Bas Godkänd och prisvärd: PRO positioneringssele PRO -selarna är prisvärda och tillförlitliga och ger bekväm basfunktion. Selmodellen har inbyggda fallindikeringar och är godkänd enligt internationella standarder. Har D-ring fram, bak & på sidorna, benslingor med genomgångsspännen. AB (sid. 43) C Kopplingar Vad ska arbetaren koppla i? Horisontell fånglina Koppla i horisontell fånglina: Ultra-Lok fallskyddsblock Funktionskomponenter i rostfritt, 9 m galvad vajer med reserv, självlåsande vridkarbin, vridförankringsögla och fallindikering. KD (sid. 33) Fast förankring Koppla i fast förankring: Ultra-Lok fallskyddsblock för kantnära arbeten Ultra-Lok fallskyddsblock har tåligt, glasfiberarmerat polyuretanhölje. Den här modellen har grov 5,6 mmvajer och extern falldämpare som ger extra säkerhet. KD (sid. 33) Rekommendationerna i avsnittet ger dig info om allmän användning. Produktvalen kan variera beroende på särskilda funktionskrav. Titta på produktsidorna i katalogen eller fråga din Capital Safety-representant för utförligare information. 11

12 Byggtillämpningar BETONGFORMGJUTNING OCH ARMERING Fallskyddskrav Oavsett om det gäller att riva eller sätta upp formar, formgjutning är ett ansträngande och kräver att arbetaren är exponerad i utsatta lägen länge. Armering kräver att man står på järnen, hänger från konstruktionen, har dåligt fotfäste. Oftast måste arbetaren ha båda händerna fria för att naja armeringen. Formgjutning och armering kräver oftast positioneringsutrustning. Och lagstiftningen kräver installerade reservfallskydd vid jobb på hög höjd. Både formgjutning och armering är monotona, och tröttande arbeten som kräver fallskyddsutrustning som är bekväm nog för utdragna jobb. A Förankring Vid formgjutning och armering är förankringen ofta själva gjutformen eller armeringen. Vid formgjutning kräver kopplingen en krok med fäste som passar formen. Olika tillverkare kräver olika krokstorlekar. Prata med din konsult, så får du reda på vilken krok som passar det använda materialet. Ibland använder man olika mobilliftar som kräver en annan förankringsmetod. Det är ofta en fästpunkt i maskinkorgen som bara är godkänd för fallsäkring. 12

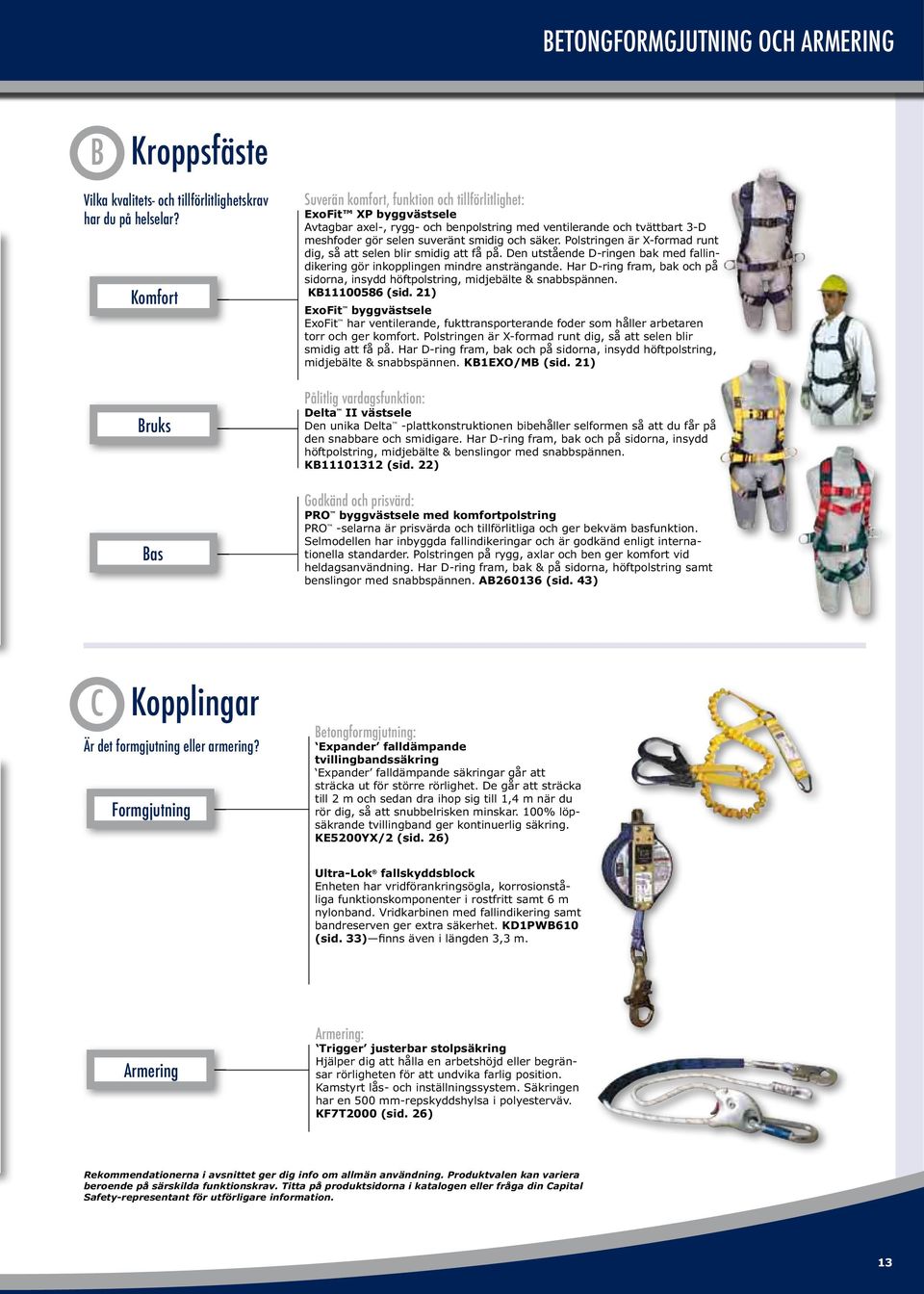

13 BETONGFORMGJUTNING OCH ARMERING B Kroppsfäste Vilka kvalitets- och tillförlitlighetskrav har du på helselar? Komfort Bruks Bas Suverän komfort, funktion och tillförlitlighet: ExoFit XP byggvästsele Avtagbar axel-, rygg- och benpolstring med ventilerande och tvättbart 3-D meshfoder gör selen suveränt smidig och säker. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Den utstående D-ringen bak med fallindikering gör inkopplingen mindre ansträngande. Har D-ring fram, bak och på sidorna, insydd höftpolstring, midjebälte & snabbspännen. KB (sid. 21) ExoFit byggvästsele ExoFit har ventilerande, fukttransporterande foder som håller arbetaren torr och ger komfort. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Har D-ring fram, bak och på sidorna, insydd höftpolstring, midjebälte & snabbspännen. KB1EXO/MB (sid. 21) Pålitlig vardagsfunktion: Delta II västsele Den unika Delta -plattkonstruktionen bibehåller selformen så att du får på den snabbare och smidigare. Har D-ring fram, bak och på sidorna, insydd höftpolstring, midjebälte & benslingor med snabbspännen. KB (sid. 22) Godkänd och prisvärd: PRO byggvästsele med komfortpolstring PRO -selarna är prisvärda och tillförlitliga och ger bekväm basfunktion. Selmodellen har inbyggda fallindikeringar och är godkänd enligt internationella standarder. Polstringen på rygg, axlar och ben ger komfort vid heldagsanvändning. Har D-ring fram, bak & på sidorna, höftpolstring samt benslingor med snabbspännen. AB (sid. 43) C Kopplingar Är det formgjutning eller armering? Formgjutning Betongformgjutning: Expander falldämpande tvillingbandssäkring Expander falldämpande säkringar går att sträcka ut för större rörlighet. De går att sträcka till 2 m och sedan dra ihop sig till 1,4 m när du rör dig, så att snubbelrisken minskar. 100% löpsäkrande tvillingband ger kontinuerlig säkring. KE5200YX/2 (sid. 26) Ultra-Lok fallskyddsblock Enheten har vridförankringsögla, korrosionståliga funktionskomponenter i rostfritt samt 6 m nylonband. Vridkarbinen med fallindikering samt bandreserven ger extra säkerhet. KD1PWB610 (sid. 33) finns även i längden 3,3 m. Armering Armering: Trigger justerbar stolpsäkring Hjälper dig att hålla en arbetshöjd eller begränsar rörligheten för att undvika farlig position. Kamstyrt lås- och inställningssystem. Säkringen har en 500 mm-repskyddshylsa i polyesterväv. KF7T2000 (sid. 26) Rekommendationerna i avsnittet ger dig info om allmän användning. Produktvalen kan variera beroende på särskilda funktionskrav. Titta på produktsidorna i katalogen eller fråga din Capital Safety-representant för utförligare information. 13

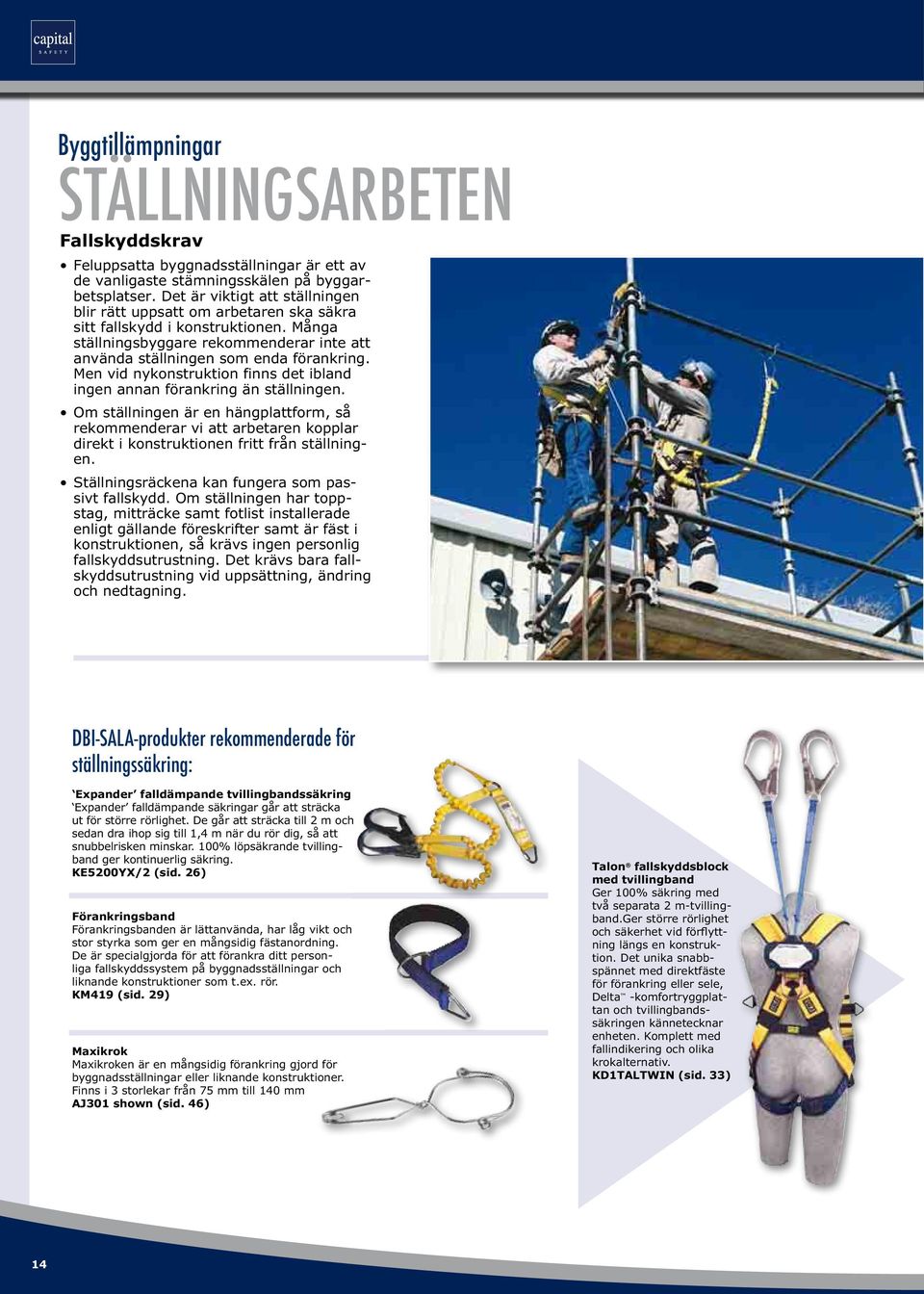

14 Byggtillämpningar STÄLLNINGSARBETEN Fallskyddskrav Feluppsatta byggnadsställningar är ett av de vanligaste stämningsskälen på byggarbetsplatser. Det är viktigt att ställningen blir rätt uppsatt om arbetaren ska säkra sitt fallskydd i konstruktionen. Många ställningsbyggare rekommenderar inte att använda ställningen som enda förankring. Men vid nykonstruktion finns det ibland ingen annan förankring än ställningen. Om ställningen är en hängplattform, så rekommenderar vi att arbetaren kopplar direkt i konstruktionen fritt från ställningen. Ställningsräckena kan fungera som passivt fallskydd. Om ställningen har toppstag, mitträcke samt fotlist installerade enligt gällande föreskrifter samt är fäst i konstruktionen, så krävs ingen personlig fallskyddsutrustning. Det krävs bara fallskyddsutrustning vid uppsättning, ändring och nedtagning. DBI-SALA-produkter rekommenderade för ställningssäkring: Expander falldämpande tvillingbandssäkring Expander falldämpande säkringar går att sträcka ut för större rörlighet. De går att sträcka till 2 m och sedan dra ihop sig till 1,4 m när du rör dig, så att snubbelrisken minskar. 100% löpsäkrande tvillingband ger kontinuerlig säkring. KE5200YX/2 (sid. 26) Förankringsband Förankringsbanden är lättanvända, har låg vikt och stor styrka som ger en mångsidig fästanordning. De är specialgjorda för att förankra ditt personliga fallskyddssystem på byggnadsställningar och liknande konstruktioner som t.ex. rör. KM419 (sid. 29) Maxikrok Maxikroken är en mångsidig förankring gjord för byggnadsställningar eller liknande konstruktioner. Finns i 3 storlekar från 75 mm till 140 mm AJ301 shown (sid. 46) Talon fallskyddsblock med tvillingband Ger 100% säkring med två separata 2 m-tvillingband.ger större rörlighet och säkerhet vid förflyttning längs en konstruktion. Det unika snabbspännet med direktfäste för förankring eller sele, Delta -komfortryggplattan och tvillingbandssäkringen kännetecknar enheten. Komplett med fallindikering och olika krokalternativ. KD1TALTWIN (sid. 33) 14

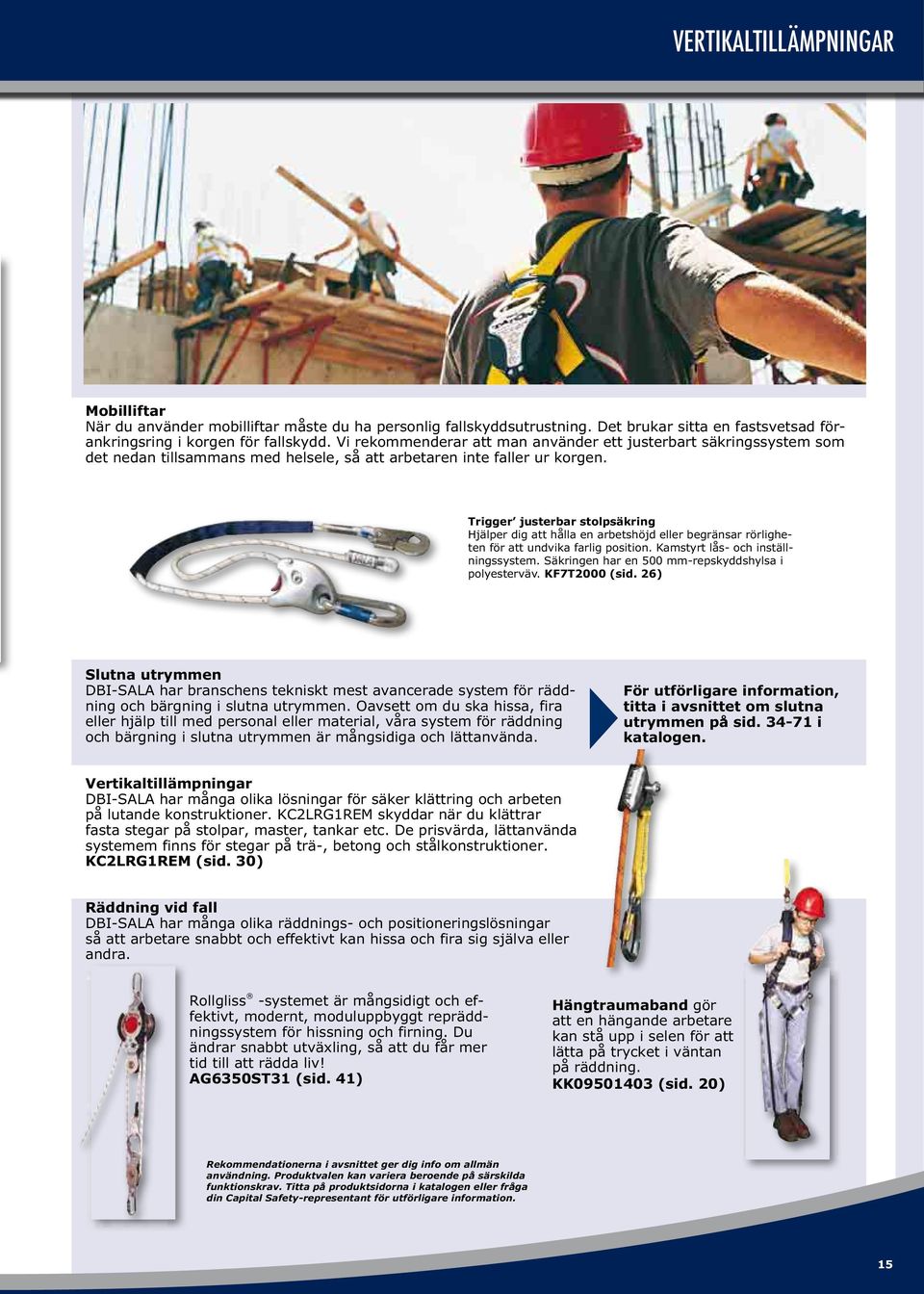

15 VERTIKALTILLÄMPNINGAR Mobilliftar När du använder mobilliftar måste du ha personlig fallskyddsutrustning. Det brukar sitta en fastsvetsad förankringsring i korgen för fallskydd. Vi rekommenderar att man använder ett justerbart säkringssystem som det nedan tillsammans med helsele, så att arbetaren inte faller ur korgen. Trigger justerbar stolpsäkring Hjälper dig att hålla en arbetshöjd eller begränsar rörligheten för att undvika farlig position. Kamstyrt lås- och inställningssystem. Säkringen har en 500 mm-repskyddshylsa i polyesterväv. KF7T2000 (sid. 26) Slutna utrymmen DBI-SALA har branschens tekniskt mest avancerade system för räddning och bärgning i slutna utrymmen. Oavsett om du ska hissa, fira eller hjälp till med personal eller material, våra system för räddning och bärgning i slutna utrymmen är mångsidiga och lättanvända. För utförligare information, titta i avsnittet om slutna utrymmen på sid i katalogen. Vertikaltillämpningar DBI-SALA har många olika lösningar för säker klättring och arbeten på lutande konstruktioner. KC2LRG1REM skyddar när du klättrar fasta stegar på stolpar, master, tankar etc. De prisvärda, lättanvända systemem finns för stegar på trä-, betong och stålkonstruktioner. KC2LRG1REM (sid. 30) Räddning vid fall DBI-SALA har många olika räddnings- och positioneringslösningar så att arbetare snabbt och effektivt kan hissa och fira sig själva eller andra. Rollgliss -systemet är mångsidigt och effektivt, modernt, moduluppbyggt repräddningssystem för hissning och firning. Du ändrar snabbt utväxling, så att du får mer tid till att rädda liv! AG6350ST31 (sid. 41) Hängtraumaband gör att en hängande arbetare kan stå upp i selen för att lätta på trycket i väntan på räddning. KK (sid. 20) Rekommendationerna i avsnittet ger dig info om allmän användning. Produktvalen kan variera beroende på särskilda funktionskrav. Titta på produktsidorna i katalogen eller fråga din Capital Safety-representant för utförligare information. 15

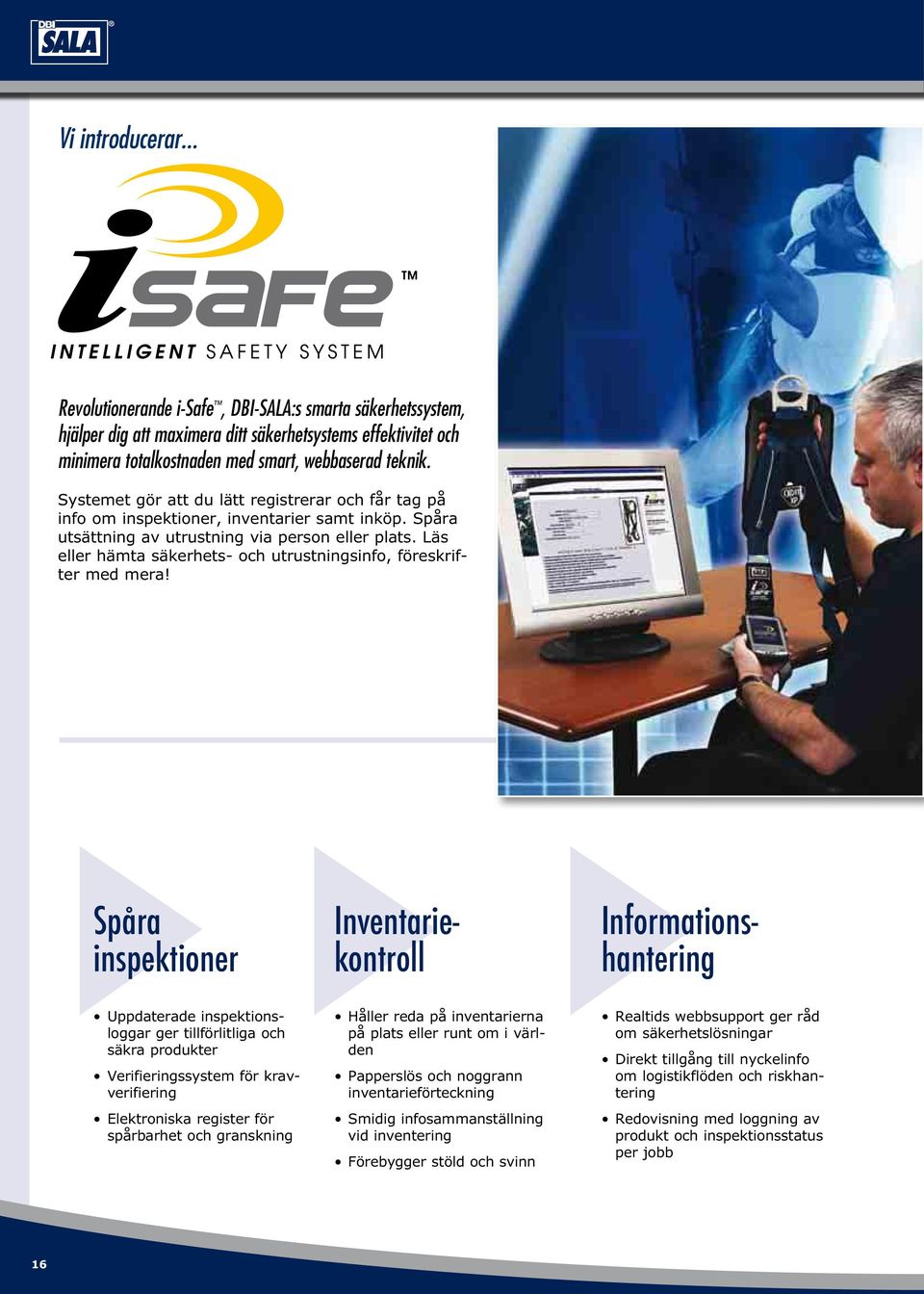

16 Vi introducerar... Revolutionerande i-safe, DBI-SALA:s smarta säkerhetssystem, hjälper dig att maximera ditt säkerhetsystems effektivitet och minimera totalkostnaden med smart, webbaserad teknik. Systemet gör att du lätt registrerar och får tag på info om inspektioner, inventarier samt inköp. Spåra utsättning av utrustning via person eller plats. Läs eller hämta säkerhets- och utrustningsinfo, föreskrifter med mera! Spåra inspektioner Inventariekontroll Informationshantering Uppdaterade inspektionsloggar ger tillförlitliga och säkra produkter Verifieringssystem för kravverifiering Elektroniska register för spårbarhet och granskning Håller reda på inventarierna på plats eller runt om i världen Papperslös och noggrann inventarieförteckning Smidig infosammanställning vid inventering Förebygger stöld och svinn Realtids webbsupport ger råd om säkerhetslösningar Direkt tillgång till nyckelinfo om logistikflöden och riskhantering Redovisning med loggning av produkt och inspektionsstatus per jobb 16

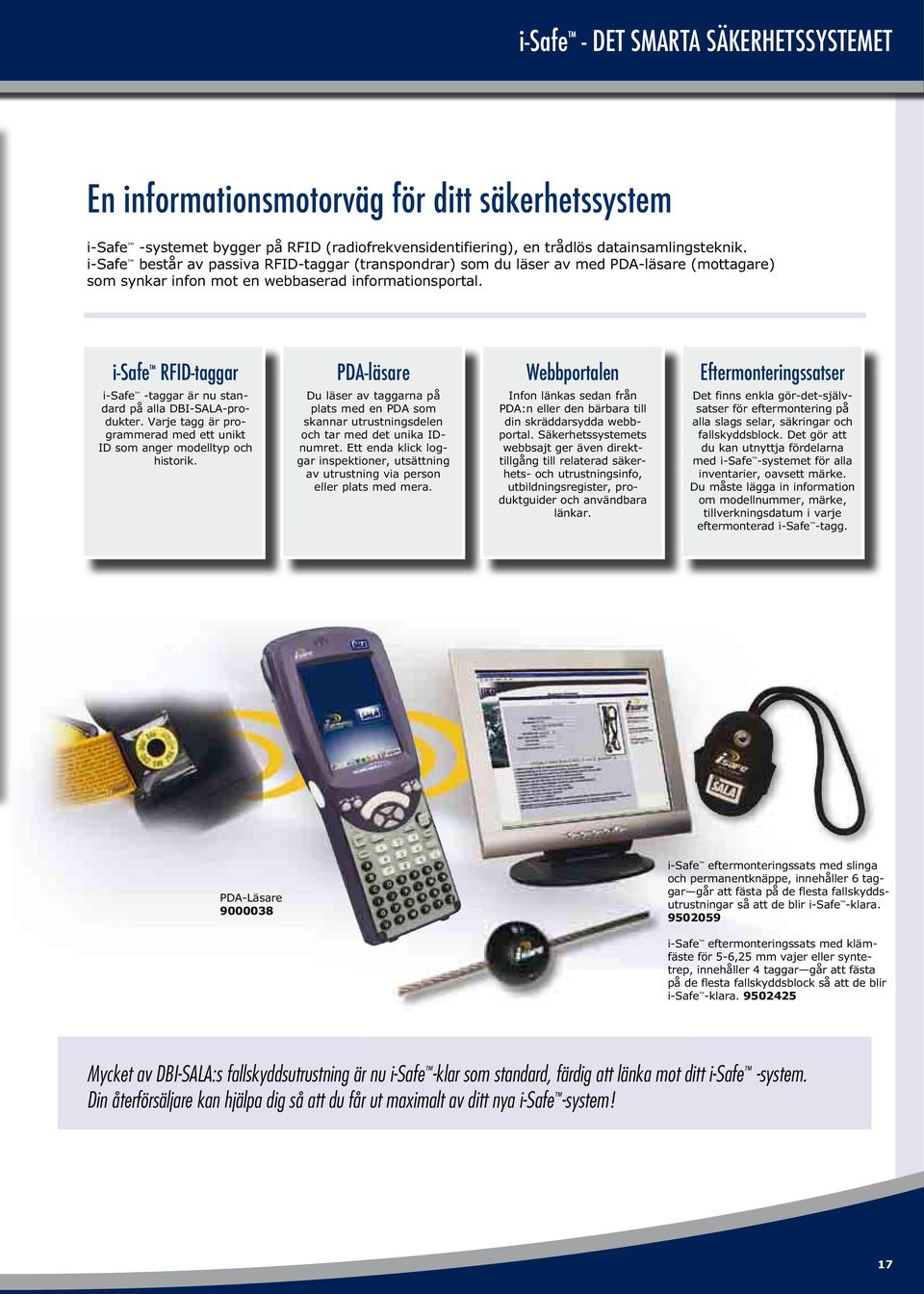

17 i-safe - DET SMARTA SÄKERHETSSYSTEMET En informationsmotorväg för ditt säkerhetssystem i-safe -systemet bygger på RFID (radiofrekvensidentifiering), en trådlös datainsamlingsteknik. i-safe består av passiva RFID-taggar (transpondrar) som du läser av med PDA-läsare (mottagare) som synkar infon mot en webbaserad informationsportal. i-safe RFID-taggar PDA-läsare Webbportalen Eftermonteringssatser i-safe -taggar är nu standard på alla DBI-SALA-produkter. Varje tagg är programmerad med ett unikt ID som anger modelltyp och historik. Du läser av taggarna på plats med en PDA som skannar utrustningsdelen och tar med det unika IDnumret. Ett enda klick loggar inspektioner, utsättning av utrustning via person eller plats med mera. Infon länkas sedan från PDA:n eller den bärbara till din skräddarsydda webbportal. Säkerhetssystemets webbsajt ger även direkttillgång till relaterad säkerhets- och utrustningsinfo, utbildningsregister, produktguider och användbara länkar. Det finns enkla gör-det-självsatser för eftermontering på alla slags selar, säkringar och fallskyddsblock. Det gör att du kan utnyttja fördelarna med i-safe -systemet för alla inventarier, oavsett märke. Du måste lägga in information om modellnummer, märke, tillverkningsdatum i varje eftermonterad i-safe -tagg. PDA-Läsare i-safe eftermonteringssats med slinga och permanentknäppe, innehåller 6 taggar går att fästa på de flesta fallskyddsutrustningar så att de blir i-safe -klara i-safe eftermonteringssats med klämfäste för 5-6,25 mm vajer eller syntetrep, innehåller 4 taggar går att fästa på de flesta fallskyddsblock så att de blir i-safe -klara Mycket av DBI-SALA:s fallskyddsutrustning är nu i-safe -klar som standard, färdig att länka mot ditt i-safe -system. Din återförsäljare kan hjälpa dig så att du får ut maximalt av ditt nya i-safe -system! 17

18 DBI-SALA:s HELSELAR Vad du ska tänka på när det gäller helselar D-RING BAK Fästpunkten ska sitta bak mellan skulderbladen. Det spelar ingen roll vilka andra fästpunkter selen har, den ska alltid ha ett ryggfäste. Kvalitetsprodukter DBI-SALA är kända för sin kvalitet, något som gör ditt val av helsele smidigare. En kvalitetssele ger maximal komfort, rörelsefrihet och är lätt att använda. Branschinnovationer som den fjädrande, utstående D-ring bak och No-Tangle Delta -plattan är exempel på DBI-SALA:s teknik och uppfinningsrikedom. En helsele består av band fästa på användaren som fördelar fallrycket över åtminstone ben, bäcken, bröst och axlar. Det flyttar effekten av ett fall från de inre organen till de stora ben- och muskelpartierna runt bäckenet. Helkroppsselen har en fästpunkt för andra komponenter i ett fallskyddssystem. Alla DBI-SALA-selar uppfyller kraven i OSHA-, ANSI- och CE-standarderna. SELMATERIAL Selmaterialet är en viktig faktor för selens tillförlitlighet och säkerhet. Materialet ska vara kraftig nog för att tåla tuff användning och exponering av solljus och andra element utan att spricka eller fransa och samtidigt vara mjukt utan att kännas stelt eller strävt. Kevlar -väv använder man vid specialtillämpningar som svetsning eftersom det kräver brandskydd. INSTÄLLNINGAR Oavsett om du använder sele fyra timmar om dagen eller fjorton, så måste den sitta rätt för att ge skydd och komfort. Selar med inställningar på ben, höft, bröst och axlar passar bättre. BENSLINGOR Beroende på vad arbetaren vill ha, så finns benslingspännena i olika modeller, t.ex.: Genomgångsspännen Snabbspännen SKREVBAND Bandet ger användaren extra stöd, skydd och komfort. Rätt placerat fördelar det fallryck bättre. BLÄDDERETIKETTER DBI-SALA-selarna har blädderetiketter så att arbetaren lätt kan få fram produkt- och inspektionsinformation. Sidorna innehåller storlek, bruksanvisning, inspektionslogg, varningsdekaler och godkännanden. Ger säker inspektion, verifiering samt säkerhet. TRÅD Dubbel lådsöm ger maxstyrka och tillförlitlighet. Insydd kvalitet som du kan lita på. NO-TANGLE-KONSTRUKTIONEN Sätter du på selen fel kan det innebära att utrustningen inte fungerar som den ska. Den patenterade Delta -plattan och Exofit -selarnas suveräna X-form som sluter om dig gör selarna smidiga att få på och bekväma att använda med bred axelfördelning så att du slipper irriterande skav. FÄRGKODADE STORLEKAR Färgkodade storlekar gör att arbetarna snabbt och smidigt hittar en sele som fungerar för dem. LJUSBÅGSSKYDD Ljusbågsskyddade selar är gjorda i material som 31 kn-nylon som klarar kraven för tillämpningen, t.ex. elarbeten som kräver skydd mot statisk elektricitet. Alternativen innehåller ledningssäker, gnistsäkra PVC-belagda detaljer och PVC-belagd D-ring bak. Läderisoleringen bakom metalldetaljerna minskar risken för statisk elektricitet. 18

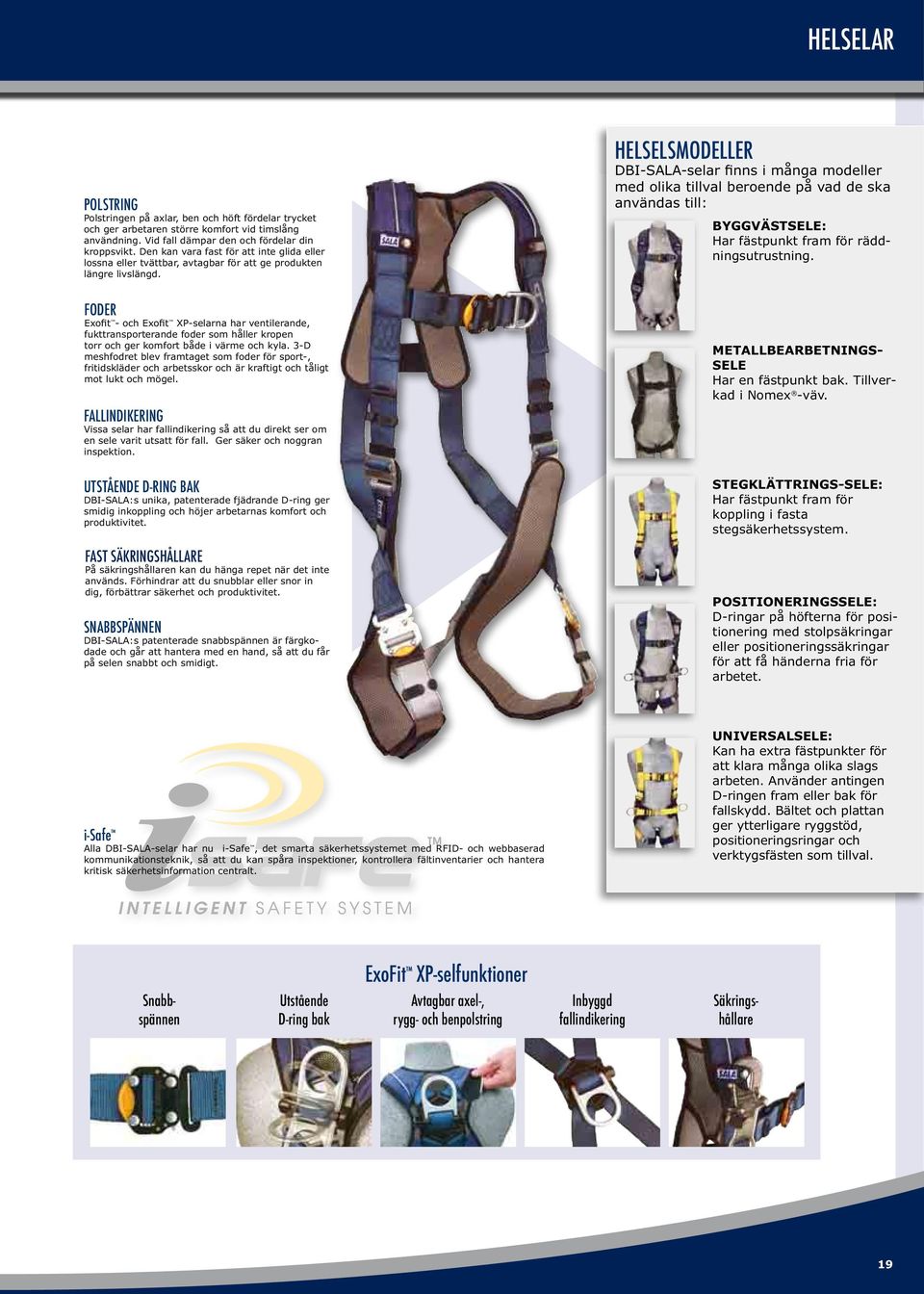

19 HELSELAR POLSTRING Polstringen på axlar, ben och höft fördelar trycket och ger arbetaren större komfort vid timslång användning. Vid fall dämpar den och fördelar din kroppsvikt. Den kan vara fast för att inte glida eller lossna eller tvättbar, avtagbar för att ge produkten längre livslängd. HELSELSMODELLER DBI-SALA-selar finns i många modeller med olika tillval beroende på vad de ska användas till: FODER Exofit - och Exofit XP-selarna har ventilerande, fukttransporterande foder som håller kropen torr och ger komfort både i värme och kyla. 3-D meshfodret blev framtaget som foder för sport-, fritidskläder och arbetsskor och är kraftigt och tåligt mot lukt och mögel. FALLINDIKERING Vissa selar har fallindikering så att du direkt ser om en sele varit utsatt för fall. Ger säker och noggran inspektion. BYGGVÄSTSELE: Har fästpunkt fram för räddningsutrustning. METALLBEARBETNINGS- SELE Har en fästpunkt bak. Tillverkad i Nomex -väv. UTSTÅENDE D-RING BAK DBI-SALA:s unika, patenterade fjädrande D-ring ger smidig inkoppling och höjer arbetarnas komfort och produktivitet. FAST SÄKRINGSHÅLLARE På säkringshållaren kan du hänga repet när det inte används. Förhindrar att du snubblar eller snor in dig, förbättrar säkerhet och produktivitet. SNABBSPÄNNEN DBI-SALA:s patenterade snabbspännen är färgkodade och går att hantera med en hand, så att du får på selen snabbt och smidigt. STEGKLÄTTRINGS-SELE: Har fästpunkt fram för koppling i fasta stegsäkerhetssystem. POSITIONERINGSSELE: D-ringar på höfterna för positionering med stolpsäkringar eller positioneringssäkringar för att få händerna fria för arbetet. i-safe Alla DBI-SALA-selar har nu i-safe, det smarta säkerhetssystemet med RFID- och webbaserad kommunikationsteknik, så att du kan spåra inspektioner, kontrollera fältinventarier och hantera kritisk säkerhetsinformation centralt. UNIVERSALSELE: Kan ha extra fästpunkter för att klara många olika slags arbeten. Använder antingen D-ringen fram eller bak för fallskydd. Bältet och plattan ger ytterligare ryggstöd, positioneringsringar och verktygsfästen som tillval. ExoFit XP-selfunktioner Snabbspännen Utstående D-ring bak Avtagbar axel-, rygg- och benpolstring Inbyggd fallindikering Säkringshållare 19

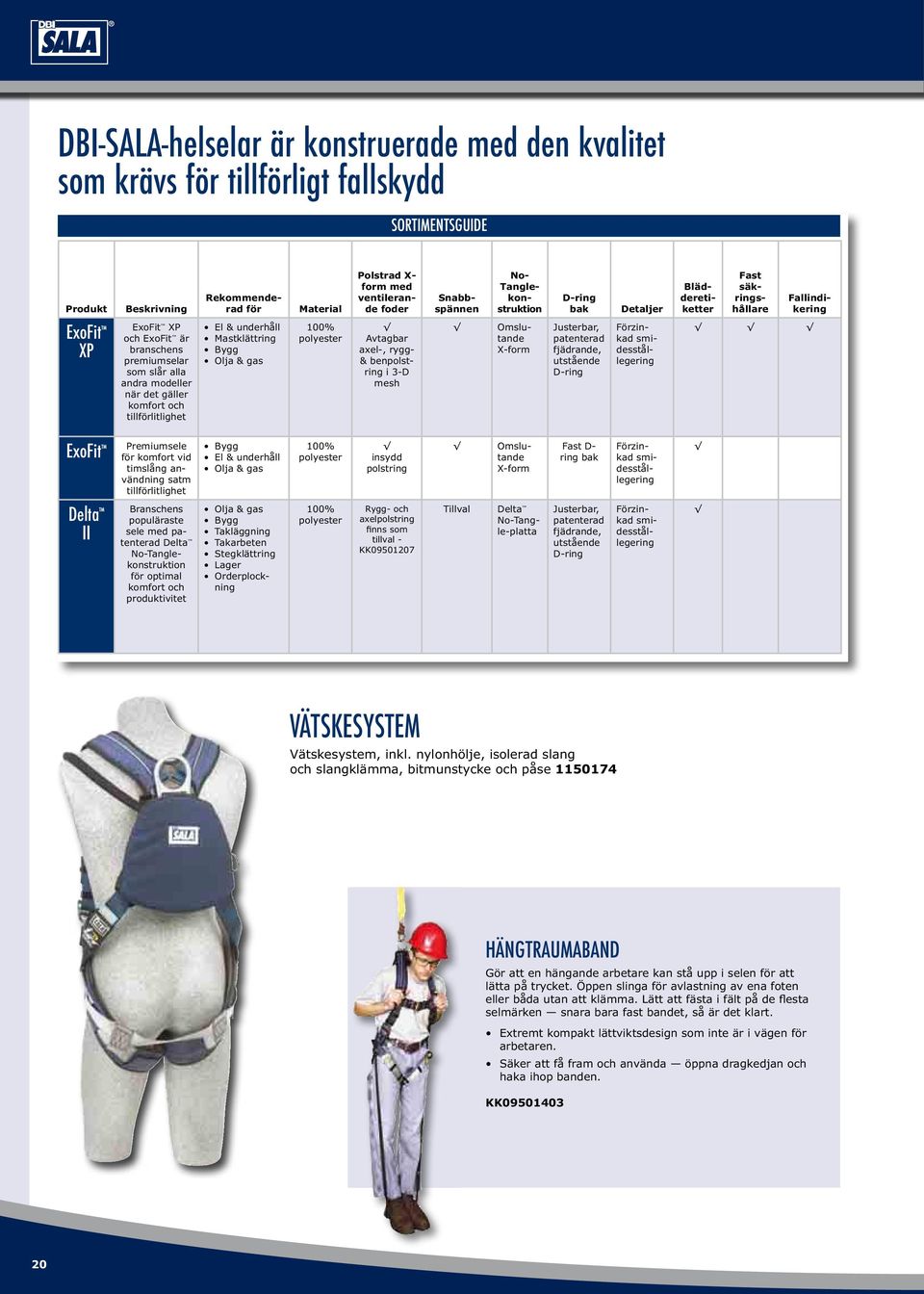

20 DBI-SALA-helselar är konstruerade med den kvalitet som krävs för tillförligt fallskydd SORTIMENTSGUIDE Produkt Beskrivning Rekommenderad för Material Polstrad X- form med ventilerande foder D-ring bak Detaljer Snabbspännen No- Tanglekonstruktion Blädderetiketter Fast säkringshållare Fallindikering ExoFit XP ExoFit XP och ExoFit är branschens premiumselar som slår alla andra modeller när det gäller komfort och tillförlitlighet El & underhåll Mastklättring Bygg Olja & gas 100% polyester Avtagbar axel-, rygg- & benpolstring i 3-D mesh Omslutande X-form Justerbar, patenterad fjädrande, utstående D-ring Förzinkad smidesstållegering ExoFit Premiumsele för komfort vid timslång användning satm tillförlitlighet Bygg El & underhåll Olja & gas 100% polyester insydd polstring Omslutande X-form Fast D- ring bak Förzinkad smidesstållegering Delta II Branschens populäraste sele med patenterad Delta No-Tanglekonstruktion för optimal komfort och produktivitet Olja & gas Bygg Takläggning Takarbeten Stegklättring Lager Orderplockning 100% polyester Rygg- och axelpolstring finns som tillval - KK Tillval Justerbar, patenterad fjädrande, utstående D-ring Delta No-Tangle-platta Förzinkad smidesstållegering VÄTSKESYSTEM Vätskesystem, inkl. nylonhölje, isolerad slang och slangklämma, bitmunstycke och påse HÄNGTRAUMABAND Gör att en hängande arbetare kan stå upp i selen för att lätta på trycket. Öppen slinga för avlastning av ena foten eller båda utan att klämma. Lätt att fästa i fält på de flesta selmärken snara bara fast bandet, så är det klart. Extremt kompakt lättviktsdesign som inte är i vägen för arbetaren. Säker att få fram och använda öppna dragkedjan och haka ihop banden. KK

21 HELSELAR EXOFIT XP HELSELAR ExoFit XP är den bekvämaste, mest användarvänliga selen någonsin som gjorts från grunden. Avtagbar axel-, rygg- och benpolstring med ventilerande 3-D meshfoder gör selen suveränt smidig och säker. Polstringen är X-formad runt dig, så att selen blir smidig att få på. Den utstående D-ringen bak gör inkopplingen mindre ansträngande. Branschens första riktigt tvättbara sele med avtagbar polstring Ventilerande 3-D meshforder med mjuk komfortkantning Unik fjädrande, utstående D-ring bak med fallindikering Fast säkringshållare så att snubbelrisken minskar i-safe Alla DBI-SALA-selar har nu i-safe, det smarta säkerhetssystemet med RFID- och webbaserad kommunikationsteknik, så att du kan spåra inspektioner, kontrollera fältinventarier och hantera kritisk säkerhetsinformation centralt. EXOFIT XP BYGGVÄSTSELE Höftpolstring/midjebälte för verktygsfickor, D-ring fram och på sidorna KB EXOFIT XP HELSELAR Modell & storlek S M L Utförande D-ringar Spänntyp EXOFIT XP STANDARDSELE Perfekt allroundsele KB Höftpolstring/ midjebälte KB (46)(47) Standard Bak, fram Snabbspännen KB (86)(87) Bygg Bak, fram, sidor EXOFIT HELSELAR Bältesöglor Snabbspännen ExoFit -helselarna har omslutande, no-tanglekonstruktion som du tar på som en väst. Den är snabb och smidig att få på och ger ventilation, komfort, polstring och säkerhet. Lättviktsmaterialen är mjuka, men extremt tåliga. Polstringen på axlar, höft och ben är fast så att den inte glider. Det ventilerande fodret håller dig torr och bekväm hela dagen. Snabbspännena är snabba, effektiva och helt säkra! Har ventilerande, fukttransporterande foder som håller arbetaren torr och ger komfort hela dagen Ergonomisk design med fast polstring på axlar, höft och ben som alltid sitter rätt, höjer komforten och ger nöjda arbetare Mjuk, följsam kantning som förhindrar skav och nötning och ökar komfort och rörlighet i-safe RFID-klar (Se beskrivningen ovan) EXOFIT BYGGVÄSTSELE Höftpolstring och midjebälte för verktygsfickor, d-ring fram och på sidorna KB1EXO/MB EXOFIT HELSELAR EXOFIT STANDARDSELE Perfekt allroundsele KB1EXO/M Modell & storlek S M L Utförande D-ringar Spänntyp Höftpolstring/ midjebälte KB1EXO/S (/M)(/L) Väst Bak, fram Snabbspännen Bältesöglor KB1EXO/SB (/MB)(/LB) Bygg Bak, fram, sidor Snabbspännen 21

22 DELTA II HELSELAR Delta II -helselarna har patenterad Delta No- Tangle-platta som ger bättre komfort åt nacke, axlar och rygg. Konstruktionen bibehåller selformen, så att den blir lättare att få på. Selen blir bekvämare och lättare att hantera, vilket får arbetarna att lättare acceptera den och svårare att använda den fel. Vår patenterade fjädrande, utstående d-ring ger snabb och smidig fallskyddsinkoppling. Det finns många modeller och tillval, så du kan hitta rätt sele för i stort sett alla användningsområden. Patenterad fjädrande, utstående d-ring ger snabb och smidig inkoppling Blädderetiketterna håller info och inspektionsloggar lätt tillgängliga Detaljer i smidesstållegering ger maxstyrka och tillförlitlighet i-safe Alla DBI-SALA-selar har nu i-safe, det smarta säkerhetssystemet med RFID- och webbaserad kommunikationsteknik, så att du kan spåra inspektioner, kontrollera fältinventarier och hantera kritisk säkerhetsinformation centralt. DELTA II BYGGVÄSTSELE Höftpolstring och midjebälte för verktygsfickor samt D-ringar på sidorna för positionering KB DELTA II POSITIONERINGSSELE D-ringar på sidorna för positionering och bältesöglor för separata bältesdetaljer KB DELTA II STANDARDSELE Perfekt allroundsele KB DELTA II NOMEX / KEVLAR -SELE Flamsäkert selmaterial i Nomex /Kevlar KB1K-P29 HI-VIS ARBETSVÄSTSELE Ärmlös midjeväst med inbyggd sele och bra synlighet dag och natt KB1800HV Fjädrande, utstående D-ring bak ger snabb och smidig inkoppling 22

23 HELSELAR DELTA II -SELAR Modell & storlek Utförande D-ringar Spänntyp Höftpolstring/ midjebälte Bältesöglor Övrigt KB (U) Väst Fram, bak, sidor Snabbspännen KB (U) Väst Fram, bak Snabbspännen KB (U) Positioneringsväst Bak, sidor Genomgångs KB1K-P29 (U) Nomex /Kevlar -väst Bak Genomgångs Nomex /Kevlar -selmaterial KB1800HV (U) Varselväst Bak Genomgångs Varselväst ** U stl = Universalstorlek en storlek passar alla; medium & large DELTA II-SELTILLBEHÖR 1 KK Delta -komfortryggplatta Säkringshållare Ficka med bältesöglor & kardborrstängning 4 KK02050 sele & säkringsväska, 30 cm x 25 cm x 60 cm 23

24 DBI-SALA:s FALLDÄM- PANDE SÄKRINGAR FALLDÄMPANDE SÄKRINGAR Innovationer ger lättanvänt och tillförlitligt Säkringar är flexibla band eller rep med ändkopplingar som kopplar ihop förankring och kroppsfäste i fallskyddssystem. Fallskyddssäkringar ska vara fästa i D-ringen på ryggen mellan skulderbladen och toppsäkrade ovanför arbetaren för att minska fallsträckan. Arbetaren bör inte gå för långt ut från toppsäkringen, annars finns risk för pendelfall. Fallskyddssäkringar ska ha falldämpare som tar upp fallryck och begränsar krafterna som påverkar den fallande arbetarens kropp. DBI-SALA är kända som innovatörer som kan konstruera och tillverka produkter som klarar dina fallskyddskrav. Våra säkringar har funktioner som förbättrar arbetarnas produktivitet och säkerhet. DBI-SALA:s säkringar har mer än 20 kopplingar för olika användningsområden för att öka säkerhet och produktivitet. STÖDLINOR Rep- eller bandsäkring utan falldämpare för tillämpningar där arbetaren kräver positionering eller begränsning utan fallrisk. TVILLINGBANDSSÄKRINGAR ELLER 100% LÖPSÄKRINGAR (två säkringar ihopkopplade i ena änden.) Den här säkringstypen ger 100% löpsäkring. Den skyddar dig när du rör dig från ett ställe till ett annat. UTDRAGBARA SÄKRINGAR Matar in automatiskt när du jobbar. Ett unikt alternativ till elastiska säkringar. FALLDÄMPANDE SPECIALSÄKRINGAR: Kevlar -säkringar Kevlar är ett specialmaterial som klarar högtemperaturmiljöer. Förkolningstemperaturen ligger över 400 C, specialgjorda för svetsare och gjuteriarbetare. 24

25 FALLDÄMPANDE SÄKRINGAR Vad du ska tänka på när det gäller falldämpande säkringar MATERIAL Materialet är en viktig faktor för säkringens tillförlitlighet och säkerhet. Materialet ska vara kraftig nog för att tåla tuff användning och exponering av solljus och andra element utan att spricka eller fransa. Kevlar -väv använder man vid specialtillämpningar som svetsning eftersom det kräver brandskydd. Materialet kan även vara polyuretanbelagt för att skydda mot fett, olja, lort och smuts. FALLDÄMPARE Säkringar som ingår i personliga fallskyddssystem ska ha falldämpare som begränsar fallrycket för arbetaren till mindre än 6 kn vid upp till 4 m fritt fall. LÄNGD Standardsäkringen är 2 m. Säkringen ska vara tillräckligt lång för att vara användarvänlig, men kort nog för att minimera frifallssträckan. Du får aldrig korta säkringen med knutar. Det kan minska styrkan med 50%. FALLINDIKERING Om säkringen tagit upp ett fall eller falldämparen löst ut, så ska du genast ta bort den ur systemet. En fallindikering visar visuellt om enheten blivit utsatt för fall. KOPPLING/KROK Den populära, patenterade DBI- SALA-säkerhetskroken går att hantera med en hand utan att klämma tummen eller övriga fingrar. Säkringarna kan även ha större säkerhetskrokar och karbiner för koppling i större förankringar. i-safe (kommer snart) Alla DBI-SALA-säkringar har nu i-safe, det smarta säkerhetssystemet med RFID- och webbaserad kommunikationsteknik, så att du kan spåra inspektioner, kontrollera fältinventarier och hantera kritisk säkerhetsinformation centralt. SORTIMENTSGUIDE Produkt Beskrivning Rekommenderad för Säkringsmaterial Expander Zorba Elastisk för rörlighet och med falldämpare som begränsar fallryck till mindre än 6 kn Gjord för mångsidig användning, finns i olika utföranden för optimal säkerhet Bygg Olja & gas El & underhåll Anläggningsunderhåll Mastklättring Bygg Olja & gas El & underhåll 35 mm polyester- band 27 mm polyester 45 mm Kevlar 12 mm polyamidrep Indrag & utdrag Godkänd för säkring i fothöjd Retrax Första falldämpande säkringen som matar in automatiskt när du jobbar Kranliftar Liftar Brokonstruktioner 35 mm polyester- band Stöd Tåliga kvalitetssäkringar för annan användning än fallskydd Bygg 12 mm polyamid-rep 25

26 FALLDÄMPANDE SÄKRINGAR ʻEXPANDERʼ FALLDÄMPANDE SÄKRINGAR Expander -serien har en unik utformning som sträcks och dras ihop så att den följer arbetarens rörelser. Den är ur vägen för arbetaren när den inte används och minskar risken för att snubbla och fastna. Begränsar fallryck till 6 kn eller mindre. RETRAX FALLDÄMPANDE SÄKRINGAR Retrax är den första falldämpande säkringen som matar in automatiskt när du jobbar. Ett unikt alternativ till elastiska säkringar. Fjädermekanismen ger in- och utdrag från 0,6 till 1,8 m. Ställbar indragslängd så att användaren kan begränsa indraget. ʻZORBAʼ FALLDÄMPANDE SÄKRINGAR Våra vanliga falldämpande säkringar är kompakta och väger lite; den enkla designen med inbyggd falldämpare ger lägre vikt och volym. Sömmarna rivs upp av fallryck och begränsar fallrycken till mindre än 6 kn. POSITIONERINGS- SÄKRINGAR & -ENHETER Enheterna hjälper dig att hålla en arbetshöjd eller begränsar rörligheten för att undvika farlig position - de ger inte fallskydd. Välj mellan enkla repsäkringar eller en med kamstyrt lås- och inställningssystem. FALLDÄMPANDE SÄKRINGAR Modellnr Typ Enkelkrok Dubbelkrok Längd (inklusive kopplingar) Kopplingar Övrigt KE5125R Zorba-rep 1,25 m AJ508 KE5125W Zorba-band 1,25 m AJ508 KE5175K Zorba-Kevlar 1,75 m AJ508 KE5175R Zorba-rep 1,75 m AJ508 KE5175R/SC Zorba-rep 1,95 m AJ508 KJ527 KE5175W Zorba-band 1,75 m KE5175X Zorba Expander 1,75 m AJ508 KE5175X/2 Zorba Expander 1,95 m AJ508 KJ527 KE5200YX/2 Expander Y 2 m AJ508+2X KJ527 KE5RX175 Retrax 1,75 m AJ508 KE5RX175/1 Retrax 1,85 m AJ508+KJ523 KE5RX175/2 Retrax 1,95 m AJ508+KJ527 KE5SKYL2 Ställningskrok 1,75 m AJ508+KJ527 KE5SKYL3 Ställningskrok 1,75 m AJ508+KJ5105S POSITIONERINGSUTRUSTNING Modellnr Typ Enkelkrok Dubbelkrok Längd (inklusive kopplingar) Kopplingar Övrigt KF7T2000 Trigger-positionering saknas 2 m KJ5024 +AJ567 Justerbar KF7T5000 Trigger-positionering saknas 5 m KJ5024 +AJ567 Justerbar KF7T10000 Trigger-positionering saknas 10 m KJ5024 +AJ567 Justerbar KF7200 Positioneringsrep 1,1 m - 1,7 m 2xKJ5105S Justerbar KL1P9/3 Positioneringsrep 0,9 m med ögla KL1P9/4 Positioneringsrep 1,2 m med ögla KL1P9/5 Positioneringsrep 1,5 m med ögla KL1P9/6 Positioneringsrep 1,8 m med ögla 26
