Luftdrivna, elektriska och hydrauldrivna doserare. 2-Komponent Doserutrustningar med höga prestanda

Transkript

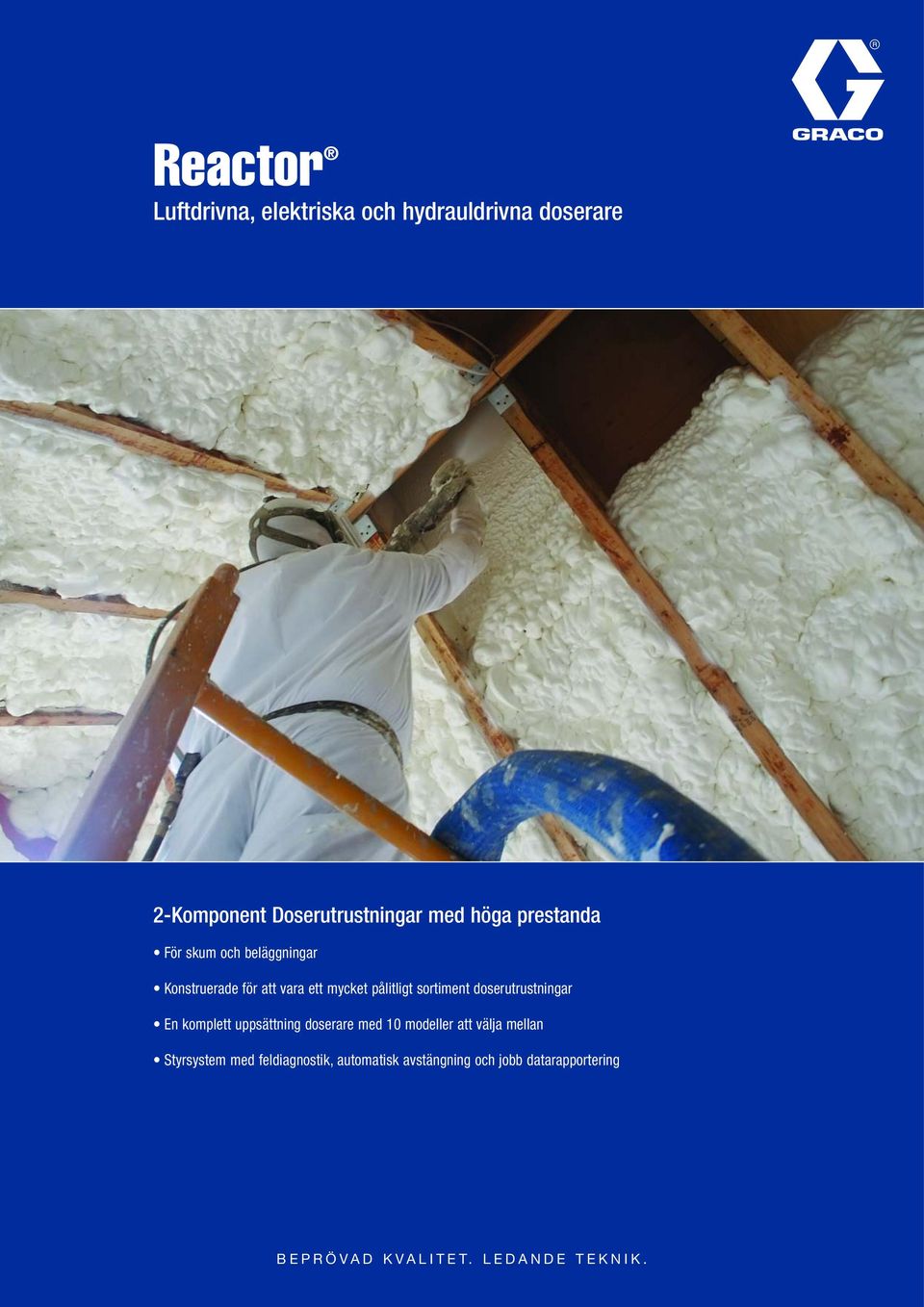

1 Reactor Luftdrivna, elektriska och hydrauldrivna doserare 2-Komponent Doserutrustningar med höga prestanda För skum och beläggningar Konstruerade för att vara ett mycket pålitligt sortiment doserutrustningar En komplett uppsättning doserare med 10 modeller att välja mellan Styrsystem med feldiagnostik, automatisk avstängning och jobb datarapportering BEPRÖVAD KVALITET. LEDANDE TEKNIK.

2 Konstruerade för höga prestanda Framtagna för applicering av skum, polyurea och andra material som kräver korrekt temperatur och tryck Öka produktiviteten med Reactors avancerade funktioner Styrsystem som är lättanvända och enkla att lära sig minskar utbildningstiden och ökar produktiviteten Digitala kontroller, systemdiagnostik och funktioner för automatisk avstängning förhindrar feldosering Maximera spruttiden Färre delar och modul-uppbyggnad minimerar kostnader och tid för underhåll Snabb isärtagning av pumpdelarna i Reactor förenklar underhåll och service Fusion-pistolen har färre delar, är enklare att rengöra och är bevisligen en mycket pålitlig pistol Digitalt styrskåp Separata temperatur- och motorkontroller gör att du snabbt kan ställa in, bibehålla och övervaka maskinfunktionen. Detta innebär att det sprutade materialet får högre kvalitet. NYA Cirkulationsventiler Utformade för att minska kristalliseringen av isocyanat samtidigt som bättre tryckbalansering uppnås. NY Slangkontroll Pålitlig och säker slanganslutning. Flexibel temperatursensor gör att du kan övervaka och reglera temperaturen materialen närmare pistolen. NY Felsökning Y-sil Analoga temperatur- och tryckmanometrar är standard. Dataregistrering extra tillbehör Registrera och jämför faktiska temperaturer och tryck för sprutade material vid kravfyllda appliceringar. NY Elektronisk plattform Kretskortet är uppdelat i moduler som är lätta att byta ut och förenklar felsökning och underhåll samt maximerar spruttiden. 2

3 Ett komplett sortiment Reactor-utrustningar Allt från enkla till avancerade system för suveräna resultat i appliceringen Från modeller på basnivå till högeffektiva system - det finns alltid en perfekt Reactor-doserare för just din specifika användning. De avancerade funktionerna i Reactor-systemet är framtagna med användaren i fokus och ger den ultimata lösningen på appliceringen. Tillämpningar Polyuretanskum Väggisolering Beläggning av tankar och rör Takisolering Stationära system Syllar och reglar Polyurea Fyllning av betongskarvar Dricksvattentankar Infodring av lastbilsflak Limmer och tätningsmassor Fartyg och skeppsvarv Avloppsvattenrening Cisterner Fukttätning 3

4 Luftdrivna, elektriska och hydrauldrivna system Oavsett vad du har för applicering så har Graco lösningen! Vilket system är rätt för dig? Gracos Reactor-doserare finns med luft-, el- och hydrauldrivna pumpar. Varje system har sina egna unika fördelar: LUFTDRIVET Doseringssystem på basnivå Appliceringa med litet flöde Lättanvända Minimal system information till operatören ELEKTRISKT Det mest populära doseringssystemet Stort värde för höga prestanda Appliceringar för medel till höga flöden Förser operatören med materialdata och systemdiagnostik för total kontroll HYDRAULDRIVET Det bästa i sortimentet för höga flöden Största värde för högsta prestanda Appliceringar med höga flöden Idealiska för stationära system Ger överlägsen oavbruten prestanda Förser operatören med materialdata och system-diagnostik för total kontroll REAKTORMODELL E-10 A-20 E-20 E-30 H-25 H-40 E-XP1 E-XP2 H-XP2 H-XP3 SKUMAPPLICERING Reparation och grundläggning Fönsterreparation Väggisolering Stationära system Syllar och reglar Takisolering Bostadsisolering, stora volymer Stationära system, stora volymer Isolering av tankar och rör BELÄGGNINGAR Fyllning av betongfogar och golvbehandling Sprutning av mindre tankar Beläggning av betong Dricksvattentankar Infodring av lastbilsflak Fartyg och skeppsvarv Avloppsvattenrening Cisterner Isolering mot fukt 4

5 Ett komplett system med hög prestanda Prestanda, kontroll och noggrannhet för den ultimata 2- komponent lösningen Flödesdiagram Använd dessa diagram för att hitta den Reactor som fungerar bäst med de olika blandningskamrarna. Flödet är baserade på en materialviskositet på 60 cps. Se exemplen till höger om varje diagram. TRYCK Bar (PSI) 138 (2000) 103 (1500) 69 (1000) AW (500) (5) AR2929 (00) E (10) AR4242 (01) E (15) AR5252 (02) A (20) H (25) FLÖDE kg/min (lbs/min) AR6060 (03) E (30) AR7070 (04) AR8686 (05) 15.9 (35) H (40) E-10 E-20 A-20 H-25 E-30 H (45) REACTOR FÖR SKUM SÅ HÄR ANVÄNDS DIAGRAMMET Välj spruttryck Välj blandningskammare Välj Reactor-modell Observera: Ljusare skuggning inkluderar Reactormodeller som visas i områdena med mörkare skuggning. EXEMPEL A Blandningskammare: AR7070 (04) Tryck: 75 bar Flöde: 15 kg/min* Reactor E-30 och H-40 B Blandningskammare: AR6060 (03) Tryck: 85 bar Flöde: 10 kg/min* Reactor H-25, E-30, H-40 C Blandningskammare: AR5252 (02) Tryck: 70 bar Flöde: 5,5 kg/min* Reactor A-20, E-20, E-30, H-25, H-40 TRYCK Bar (PSI) 241 (3500) 207 (3000) 172 (2500) 138 (2000) 103 (1500) 69 (1000) E-XP2 E-XP1 34 (500) (0.5) AR2020 (000) AR4242 (01) AR2929 (00) 3.8 (1.0) H-XP2 5.7 (1.5) FLÖDE lpm (gpm) 7.6 (2.0) H-XP3 AR6060 (03) AR5252 (02) 9.5 (2.5) E-XP1 E-XP2 H-XP2 H-XP (3.0) REACTOR FÖR BELÄGGNINGAR SÅ HÄR ANVÄNDS DIAGRAMMET Välj spruttryck Välj blandningskammare Välj Reactor-modell Observera: Ljusare skuggning inkluderar Reactormodeller som visas i områdena med mörkare skuggning. EXEMPEL A Blandningskammare: AR4242 (01) Tryck: 140 bar Flöde: 6 l/min* Reactor H-XP3 B Blandningskammare: AR2929 (00) Tryck: 100 bar Flöde: 3,4 l/min* Reactor E-XP1, E-XP2, H-XP2, H-XP3 C Blandningskammare: AR2020 (000) Tryck: 190 bar Flöde: 3 l/min* Reactor E-XP2, H-XP2, H-XP3 * Flödet från ett flackt munstycke är något mindre än från ett runt munstycke. 5

6 Reactor-serien Tekniska data och beställningsinformation REACTOR FÖR SKUM Luftdriven (A-serien) Elektrisk (E-serien) Hydrauldriven (H-serien) Modell REACTOR A-20 REACTOR E-20 REACTOR E-30 REACTOR H-25 REACTOR H-40 Max. tryck 138 bar (13,8 MPa, 2000 psi) 138 bar (13,8 MPa, 2000 psi) 138 bar (13,8 MPa, 2000 psi) 138 bar (13,8 MPa, 2000 psi) 138 bar (13,8 MPa, 2000 psi) Max. slanglängd 64 m 64 m 94 m 94 m 125 m Utflöde 9 kg/min (20 lbs/min) 8,1 kg/min (18 lbs/min) 15,3 kg/min (34 lbs/min) 11,3 kg/min (25 lbs/min)* 9,5 kg (21 lbs/min) + 20 kg/min (45 lbs/min)* 17 kg (38 lbs) + Luftförbrukning vid 7 bar 740 l/min Värmarens wattal W W W, W 8000 W, W W, W, W Vikt 114 kg 155 kg 181 kg 8 kw (243 kg) 15 kw (255 kg) 271 kg Beställningsinformation Med 6,0 kw-värmare: 39 A 230 V, 1-fas (Paket ) (Endast) Med 6,0 kw-värmare: 48 A 230 V, 1-fas (Paket ) (Endast) Med 10,2 kw-värmare: 78 A 230 V, 1-fas (Paket ) (Endast) Med 8,0 kw-värmare: 69 A 230 V, 1-fas (Paket ) (Endast) Med 12,0 kw-värmare: 100 A 230 V, 1-fas (Paket ) (Endast) 32 A 230 V, 3-fas (Paket ) (Endast) 18,5 A 400 V, 3-fas (Paket ) (Endast) 32 A 230 V, 3-fas (Paket ) (Endast) 24 A 400 V, 3-fas (Paket ) (Endast) 50 A 230 V, 3-fas (Paket ) (Endast) 34 A 400 V, 3-fas (Paket ) (Endast) Med 15,3 kw-värmare: 100 A 230 V, 1-fas (Paket ) (Endast) 62 A 230 V, 3-fas (Paket ) (Endast) 35 A 400 V, 3-fas (Paket ) (Endast) 46 A 230 V, 3-fas (Paket ) (Endast) 35 A 400 V, 3-fas (Paket ) (Endast) Med 15,3 kw-värmare: 100 A 230 V, 1-fas (Paket ) (Endast) 59 A 230 V, 3-fas (Paket ) (Endast) 35 A 400 V, 3-fas (Paket ) (Endast) Med 15,3 kw-värmare: 71 A 230 V, 3-fas (Paket ) (Endast) 41 A 400 V, 3-fas (Paket ) (Endast) Med 20,4 kw-värmare: 90 A 230 V, 3-fas (Paket ) (Endast) 52 A 400 V, 3-fas (Paket ) (Endast) Bruksanvisning Drift Bruksanvisning Service Paket inkluderar 15 m värmeslang, 3 m uppvärmd ändslang och Fusion-pistol med luftrensning. * = mätt vid 60 Hz + = mätt vid 50 Hz 6

7 REACTOR FÖR BELÄGGNINGAR Modell Elektrisk (E-serien) REACTOR E-XP1 REACTOR E-XP2 Hydrauldriven (H-serien) REACTOR H-XP2 REACTOR H-XP3 Max. tryck 172 bar (17,2 MPa, psi) 240 bar (24,0 MPa, psi) 240 bar (24,0 MPa, psi) 240 bar (24,0 MPa, psi) Max. slanglängd 64 m 94 m 94 m 125 m Utflöde 3,8 lpm (1,0 gpm) 7,6 lpm (2,0 gpm) 5,7 lpm (1,5 gpm)* 4,8 l/min + 9,5 lpm (2,5 gpm)* 8,0 l/min + Luftförbrukning vid 7 bar Värmarens wattal W W W W Vikt 155 kg 198 kg 255 kg 271 kg Beställningsinformation Med 10,2 kw-värmare: 69 A 230 V, 1-fas (Paket ) (Endast) Med 15,3 kw-värmare: 100 A 230 V, 1-fas (Paket ) (Endast) Med 15,3 kw-värmare: 100 A 230 V, 1-fas (Paket ) (Endast) Med 20,4 kw-värmare: 90 A 230 V, 3-fas (Paket ) (Endast) 43 A 230 V, 3-fas (Paket ) (Endast) 62 A 230 V, 3-fas (Paket ) (Endast) 62 A 230 V, 3-fas (Paket ) (Endast) 52 A 400 V, 3-fas (Paket ) (Endast) 24 A 400 V, 3-fas (Paket ) (Endast) 35 A 400 V, 3-fas (Paket ) (Endast) 35 A 400 V, 3-fas (Paket ) (Endast) Bruksanvisning Drift Bruksanvisning Service Paketet inkluderar: 15 m värmeslang, 3 m uppvärmd ändslang och luftrensad Fusion-pistol. * = mätt vid 60 Hz + = mätt vid 50 Hz 7

8 Reactor-systemkomponenter Välj systemkomponenter för din Reactor 1 Välj en Reactor Välj matningsutrustning Välj mellan 10 modeller med luftdrivna, elektriska eller hydrauldrivna motorer. UNIKA FUNKTIONER: Snabbdemonterade pumpdelar Möjlighet till datarapportering Skummodeller med tryckklass på 138 bar (13,8 MPa, psi) Polyurea models rated up to 240 bar (24.0 MPa, 3500 psi) 5 6 MATARPUMP Välj membran- eller kolvpumpar som är fatmonterade eller väggmonterade för standard material. Välj en 2:1 kolvpump för material med högre viskositet. OMRÖRARE Välj en sats för omrörning av basmaterialet för jämn beläggning. Gracos patenterade Twistork -omrörare arbetar med låg skjuvkraft för att minimera materialskumning. 2 Välj värmeslangar Välj mellan tryckklasser på 138 eller 240 bar, 13,8 eller 24,0 MPa. (2 000 psi eller psi). Välj diametern 3/8 eller 1/2 3 Välj uppvärmd slangände Välj mellan tryckklasser på 138 eller 240 bar, 13,8 eller 24,0 MPa. (2 000 psi eller psi) Välj diametern 1/4 eller 3/8 5 MATARPUMP 4 Välj en Fusion-pistol Välj luftrensning eller mekanisk rensning med runt eller flackt sprutmönster. PISTOL MED LUFTRENSNING Lättanvänd pistol Rensa på 10 sekunder Komponenter med längre livslängd PISTOL MED MEKANISK RENSNING Bästa blandningen Mjukare finish för lågvolyms appliceringar Blandarmodul med lång livslängd REACTOR 1 VÄRMD ÄNDSLANG 3 6 OMRÖRARE 4 FUSION SPRUTPISTOL VÄRMESLANG 2 8

9 Sprutpistoler FUNKTION FUSION AP FUSION MP Maximalt flöde 18 kg/min (40 lbs/min) 20,4 kg/min (45 lbs/min) Minimiflöde 0,9 kg/min (2 lbs/min) 0,9 kg/min (2 lbs/min) Maximalt vätske-arbetstryck 240 bar (24,0 MPa, psi) 240 bar (24,0 MPa, psi) Rensningsmetod Luftrensning Mekanisk rensning Tillämpningar Skumisolering i bostadshus, takläggning, beläggning av betong, fukttätning och andra polyuretanskum och elastomer beläggningar Om du vill ha en komplett lista över kompatibla sprutpistoler från Graco, ring +32 (89) eller besök för att beställa Fusion-broschyren (artikelnummer ). Reactor E-10 Kompakt och portabel Får mindre jobb gjorda snabbt utan att göra avkall på prestandan. Gracos portabla E-10-utrustning är idealisk för 2-komponent sprutning, fogtätning och bättringar. Smarta reglage som är enkla att ställa in och använda gör E-10 till ett naturligt komplement till de andra doser-utrustningarna. Den lilla storleken gör den lätt att flytta så att du kommer åt svåråtkomliga ställen Enmansjobb sparar tid och pengar Kompletterar dina befintliga sprututrustningar Mångsidig växla mellan kallsprutning, varmsprutning och skumsprutning Sparar 30% av materialkostnaderna jämfört med engångsflaskor med skum Kostnadseffektivt alternativ till skumpackar Tillämpningar Skumisolering Karmtätningar Taklagning Grundläggning Fönsterreparation Höghuslägenheter Beläggningar Mindre fabriksarbeten Fyllning av betongfogar och golvbeläggning Målning av mindre tankar med kallsprutad polyurea Industriellt underhåll Tekniska data och beställningsinformation: sidan 10 9

10 Beställningsinformation Du kan skaffa originaltillbehör från Graco genom att kontakta närmaste Graco-distributöreller ringa Graco på +32 (89) Reactor E-10 Tekniska data: Maximalt arbetstryck bar (13,8 MPa, psi) Max. slanglängd m Maximalt flöde ,4 kg/min (12 lbs/min) Värmareffekt V-modeller: 850 W styck; 1700 W totalt V-modeller: 1000 W styck; 2000 W totalt Tankvolym ,5 liter styck (nominellt) Vikt Uppvärmd: 72 kg Ej uppvärmd: 68 kg Bruksanvisning Luftförbrukning Utrustningar för betongskarvar utan värme 57 l/min vid 7,0 bar (0,7 MPa, 100 psi) Kallskum utrustningar utan värme 450 l/min vid 7,0 bar (0,7 MPa, 100 psi) Uppvärmda utrustningar med Fusion-pistol 70 l/min vid 7,0 bar (0,7 MPa, 100 psi) Beställningsinformation för Reactor E-10 E-10-system V, med värme, 2 sladdar, 11 m 5-slang, AP-pistol V, med värme, 2 sladdar, 11 m 5-slang, AP-pistol V, med värme, 1 sladd, 11 m 5-slang, AP-pistol V utan värme, 11 m 3-slang, 2K Ultra-Lite -pistol, komplett sats V utan värme, 11 m 3-slang, 2K Ultra-Lite-pistol, komplett sats E-10, enbart doserutrustningen V med värme, (2) 15 A-sladdar, W V med värme, (2) 10 A-sladdar, W V med värme, (1) 20 A-sladd, W V utan värme, (1) 15 A-sladd V utan värme, (1) 10 A-sladd Reactor-tillbehör Värmereglering A, B, reglagemodul för slangvärme Värmarkontroll i modulsats för eftermontering på elektriska/hydrauldrivna utrustningar Cirkulationsventil endast ISO Cirkulationsventil endast resin Cirkulationsventil sats - innehåller ISO- & Poly cirkulationsventiler, Fusion-fett och smörjpistol Reactor-värmepaket W, 230 V 1-fas W, 230 V 1-fas W, 230 V 1-fas W, 230 V 3-fas W, 400 V 3-fas med nolla W, 230 V 3-fas W, 400 V 3-fas med nolla W, 230 V 3-fas W, 400 V 3-fas med nolla Bruksanvisningar Bruksanvisning Drift, slangar Bruksanvisning Drift, Reactor-värmepaket Bruksanvisning Service, Reactor-värmepaket Värmeslangar Slangar, 138 bar (2 000 psi) ,3 mm x 15 m ,5 mm x 15 m ,7 mm x 15 m ,3 mm x 7,6 m ,5 mm x 7,6 m ,3 mm x 15 m, ingen termokopplingskabel ,5 mm x 15 m, ingen termokopplingskabel ,7 mm x 15 m, ingen termokopplingskabel ,5 mm x 15 m, med slitskydd ,3 mm x 3 m ,5 mm x 3 m Slangar, 240 bar (3 500 psi) ,3 mm x 15 m ,5 mm x 15 m ,7 mm x 15 m ,5 mm x 15 m, med slitskydd ,3 mm x 3 m, med slitskydd ,5 mm x 3 m, med slitskydd Om du vill ha en komplett lista över kompatibla sprutpistoler från Graco, ring +32 (89) eller besök för att beställa Fusion-broschyren (artikelnummer ). 10

11 Värmeslangar Slangtillbehör m slitskydd av flätat polyesternät m slitskydd av flätat polyesternät m slitskydd av polyetylen ,6 m slitskydd av flätat polyesternät Styrsystem för värmeslang, W, tillåter att Reactorvärmeslangen utsträcks över 91 m; kräver V vid 15 A 15B m FTS-kabel Bygling för vämeslang (krävs när ingen böjlig uppvärmd pistolslang används) 15C626 7,6 m kabel till temperaturgivare (FTS) Temperaturgivare 15F028 Bandvärmare, W, för 200L fat, 230 V Delningssats för Power-lock 15M312 Delningssats för Power-lock (20-pack) (räcker till 10 slangar) Matarpumpar och omrörare Kompletta matarpumpsystem Inkluderar följande: Alla luft- och vätskekopplingar, slangar till 2 pumpar Komplett TRITON 308 (246677) matarpumpsystem Komplett Husky 515 (246481) matarpumpsystem Komplett Husky 716 (246482) matarpumpsystem Komplett Husky 1040 (246676) matarpumpsystem Komplett T2 (246898) matarpumpsystem Matarpumpar med fatsugrör TRITON 308 membranpump, aluminum, 3/8 i vätskeutlopp, 8 bar (115 psi) max. luftinlopp, 7,6 l/min (2,0 gpm) 60 cpm Husky 515 membranpump, acetal, bultad konstruktion, 6,8 bar (100 psi) max. luftintag, 28 l/min (7,5 gpm) 60 cpm Husky 716 membranpump, aluminum klämring konstruktion, 6,8 bar (100 psi) max. luftintag, 28 l/min (7,5 gpm) 60 cpm Husky 1040 membranpump för vagnmontering - aluminum, bultad, väggfäste, 8,2 bar (120 psi) max. luftintag, 28 l/min (7,5 gpm) 60 cpm T2 kolvpump med 2:1 tryck-förhållande för material med högre viskositet, 28 bar max. vätsketryck (405-psi), 19 l (5,0 gpm) vid 100 cpm :1 Monark fatpump, för material med hög viskositet, 62 bar max. vätsketryck (900 psi ), 3 m slang, 3/4 npt (m), luftregulator, Bruksanvisning Dubbla matarpumpar med vätskekopplingar TRITON 308 (246654), 3 m x 19 mm matarslang Husky 515 (246366), 3 m x 19 mm matarslang Husky 716 (246367), 3 m x 19 mm matarslang Husky 1040 (246368), 3 m x 19 mm matarslang, 1,8 m x 19 mm sugslang T2 kolvpump 2:1 tryck-förhållande (295616), 3 m x 19 mm matarslang Tillbehör till matarpump l (55 gal) matarpumprör med inlopps backventil mm (3/4 in)sprundreturrör med lufttorkaröppning Luftdistributionssats, 8,4 bar (0,84 MPa, 120 psi) för två matarpumpar och en Fusion-pistol Torkmedelssats Reactor cirkulationssats med fördelarblock, och returrör, returslangar och torkar 15C381 Ersättnings torkmedel Bruksanvisningar Matarpump Luftförsörjningssats Cirkulations och returrör Omrörare Twistork CS, luftdriven, 1,5 HK, 0,9 m lång Twistork SST, luftdriven, 1,5 HK, 0,9 m lång Twistork SST, luftdriven med inbyggt returrör, 0,75 HK, 1,2 m lång Twistork CS, luftdriven (224854), 1,5 HK, 0,9 m lång med luftkoppling, slang 11

12 INFORMATION OM GRACO Graco grundades 1926 och är världsledande när det gäller system och komponenter för vätskehantering. Gracos produkter transporterar, mäter, styr,fördelar och applicerar ett brett sortiment vätskor och viskösa material som används för smörjning av fordon, i kommersiellt och industriell miljö. Företagets framgång grundas på teknisk överlägsenhet tillverkning i världsklass och och en kundservice utan motstycke. I nära samarbete med kvalificerade distributörer erbjuder Graco system, produkter och teknik som sätter kvalitetsnormer inom ett brett tillämpningsområde för vätskehantering. Graco tillhandahåller utrustning för lackering, rostskyddsmålning, färgcirkulation, smörjning och tätningsmedels- och limapplicering, tillsammans med sprututrustningar för yrkesmåleri- branschen. Gracos fortsatta investeringar inom vätskehantering och vätskestyrning kommer i framtiden att frambringa nyskapande lösningar för en mångfaldig världsmarknad. GRACO-KONTOR KONTAKT POSTADRESS P.O. Box 1441 Minneapolis, MN Tel: Fax: AMERIKA MINNESOTA Globalt huvudkontor Graco Inc th Avenue N.E. Minneapolis, MN EUROPA BELGIEN Huvudkontor Europa Graco N.V. Industrieterrein-Oude Bunders Slakweidestraat Maasmechelen, Belgien Tel: Fax: ASIEN PACIFIC JAPAN Graco K.K Hayabuchi Tsuzuki-ku Yokohama City, Japan Tel: Fax: ASIEN PACIFIC KINA Graco Hong Kong Ltd. Representationskontor Room 118 1st Floor No.2 Xin Yuan Building No.509 Cao Bao Road Shanghai, P.R. China Tel: Fax: ASIEN PACIFIC KOREA Graco Korea Inc. Choheung Bank Building 4th Floor #1599 Gwanyang-Dong, Dongan-Ku, Anyang-Si, Gyunggi-Do, Korea Tel: 82(Korea) Fax: 82(Korea) Alla texter och bilder i detta dokument är baserade på den senaste tillgängliga produktinformationen vid publiceringen. Graco förbehåller sig rätten att när som helst införa ändringar utan särskilt meddelande. Graco är ISO 9001-certifierat. Europa FAX Graco Inc U Rev. C 5/07 Tryckt i Europa. Alla andra firmanamn och varumärken används endast i informationssyfte och tillhör sina respektive ägare.
