1 Linjemålningsutrustningar Högtryckssprutor för linjemålning CHOOSING THE RIGHT TIP FOR YOUR JOB IS ESSENTIAL The spray tip affects a job s profit margin as much as any other piece of equipment on the site. Optimize your performance Improve your work quality Control your costs Linjemålningsutrustningar

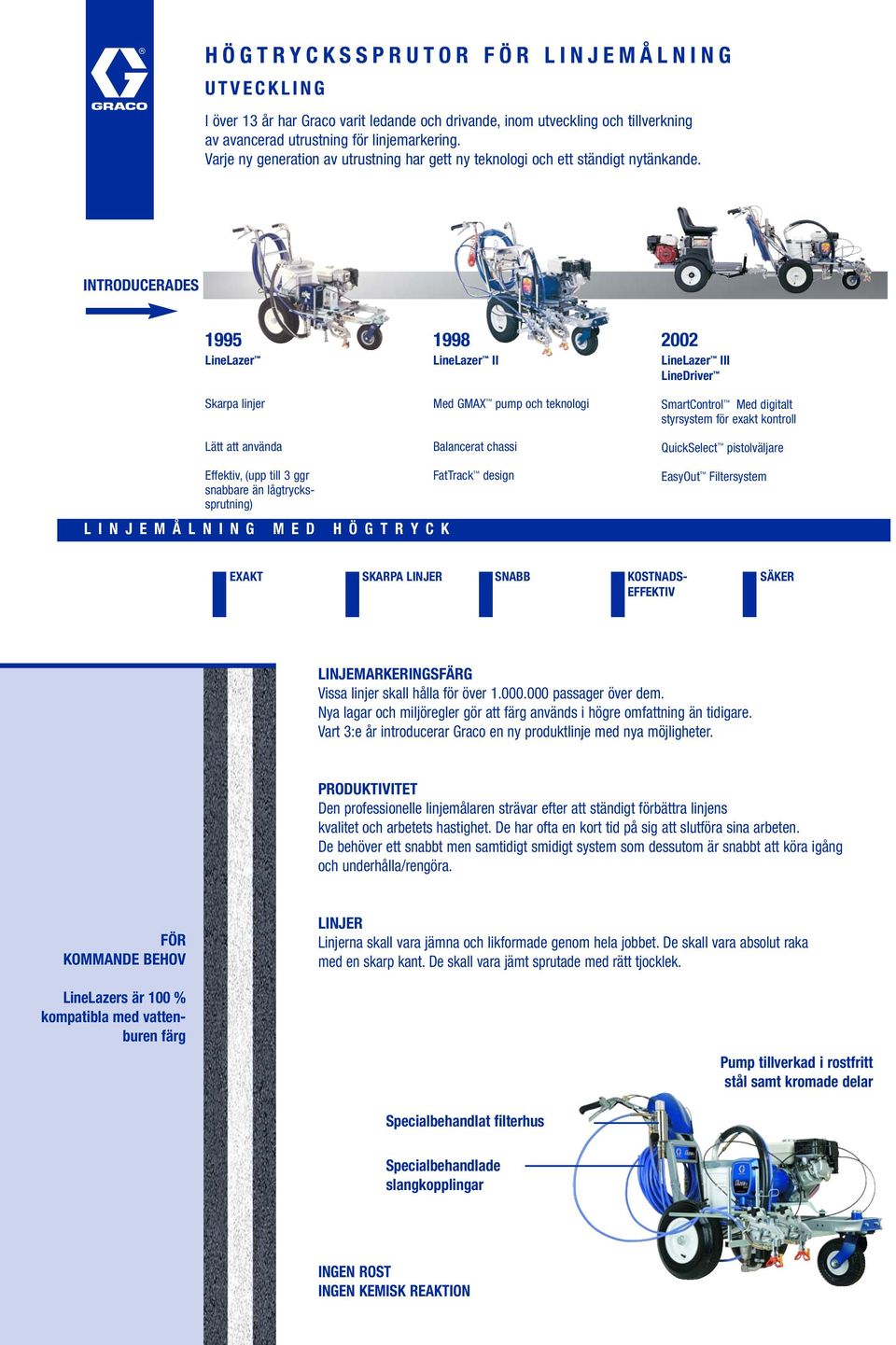

2 HÖGTRYCKSSPRUTOR FÖR LINJEMÅLNING UTVECKLING I över 13 år har Graco varit ledande och drivande, inom utveckling och tillverkning av avancerad utrustning för linjemarkering. Varje ny generation av utrustning har gett ny teknologi och ett ständigt nytänkande. INTRODUCERADES 1995 LineLazer Skarpa linjer Lätt att använda 1998 LineLazer II Med GMAX pump och teknologi Balancerat chassi 2002 LineLazer III LineDriver SmartControl Med digitalt styrsystem för eakt kontroll QuickSelect pistolväljare Effektiv, (upp till 3 ggr snabbare än lågtryckssprutning) LINJEMÅLNING MED HÖGTRYCK FatTrack design EasyOut Filtersystem EXAKT SKARPA LINJER SNABB KOSTNADS- EFFEKTIV SÄKER LINJEMARKERINGSFÄRG Vissa linjer skall hålla för över passager över dem. Nya lagar och miljöregler gör att färg används i högre omfattning än tidigare. Vart 3:e år introducerar Graco en ny produktlinje med nya möjligheter. PRODUKTIVITET Den professionelle linjemålaren strävar efter att ständigt förbättra linjens kvalitet och arbetets hastighet. De har ofta en kort tid på sig att slutföra sina arbeten. De behöver ett snabbt men samtidigt smidigt system som dessutom är snabbt att köra igång och underhålla/rengöra. FÖR KOMMANDE BEHOV LineLazers är 100 % kompatibla med vattenburen färg LINJER Linjerna skall vara jämna och likformade genom hela jobbet. De skall vara absolut raka med en skarp kant. De skall vara jämt sprutade med rätt tjocklek. Pump tillverkad i rostfritt stål samt kromade delar Specialbehandlat filterhus Specialbehandlade slangkopplingar INGEN ROST INGEN KEMISK REAKTION

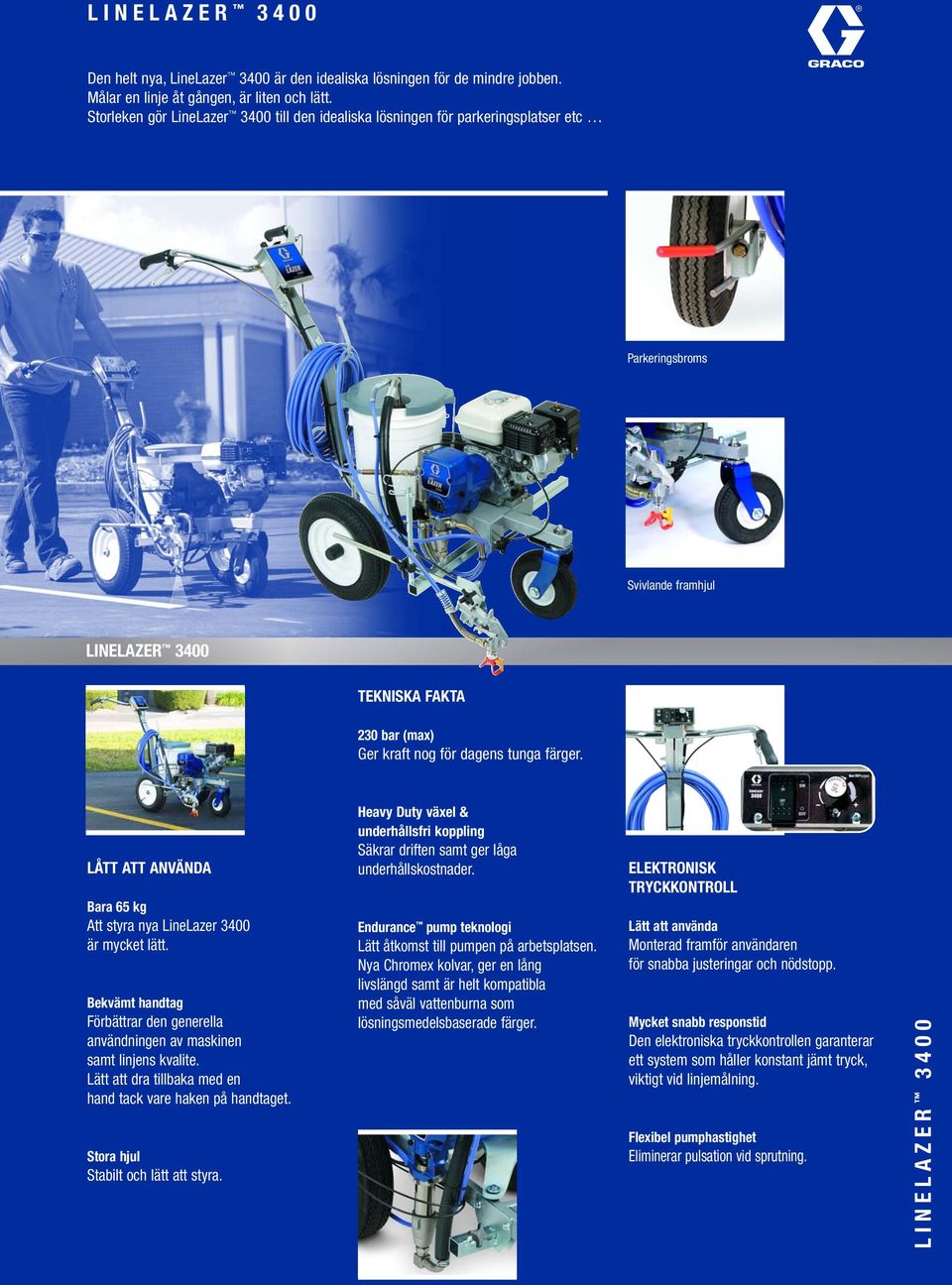

3 LINELAZER 3400 Den helt nya, LineLazer 3400 är den idealiska lösningen för de mindre jobben. Målar en linje åt gången, är liten och lätt. Storleken gör LineLazer 3400 till den idealiska lösningen för parkeringsplatser etc Parkeringsbroms Svivlande framhjul LINELAZER 3400 TEKNISKA FAKTA 230 bar (ma) Ger kraft nog för dagens tunga färger. LÅTT ATT ANVÄNDA Bara 65 kg Att styra nya LineLazer 3400 är mycket lätt. Bekvämt handtag Förbättrar den generella användningen av maskinen samt linjens kvalite. Lätt att dra tillbaka med en hand tack vare haken på handtaget. Stora hjul Stabilt och lätt att styra. Heavy Duty väel & underhållsfri koppling Säkrar driften samt ger låga underhållskostnader. Endurance pump teknologi Lätt åtkomst till pumpen på arbetsplatsen. Nya Chrome kolvar, ger en lång livslängd samt är helt kompatibla med såväl vattenburna som lösningsmedelsbaserade färger. ELEKTRONISK TRYCKKONTROLL Lätt att använda Monterad framför användaren för snabba justeringar och nödstopp. Mycket snabb responstid Den elektroniska tryckkontrollen garanterar ett system som håller konstant jämt tryck, viktigt vid linjemålning. Fleibel pumphastighet Eliminerar pulsation vid sprutning. LINELAZER 3400

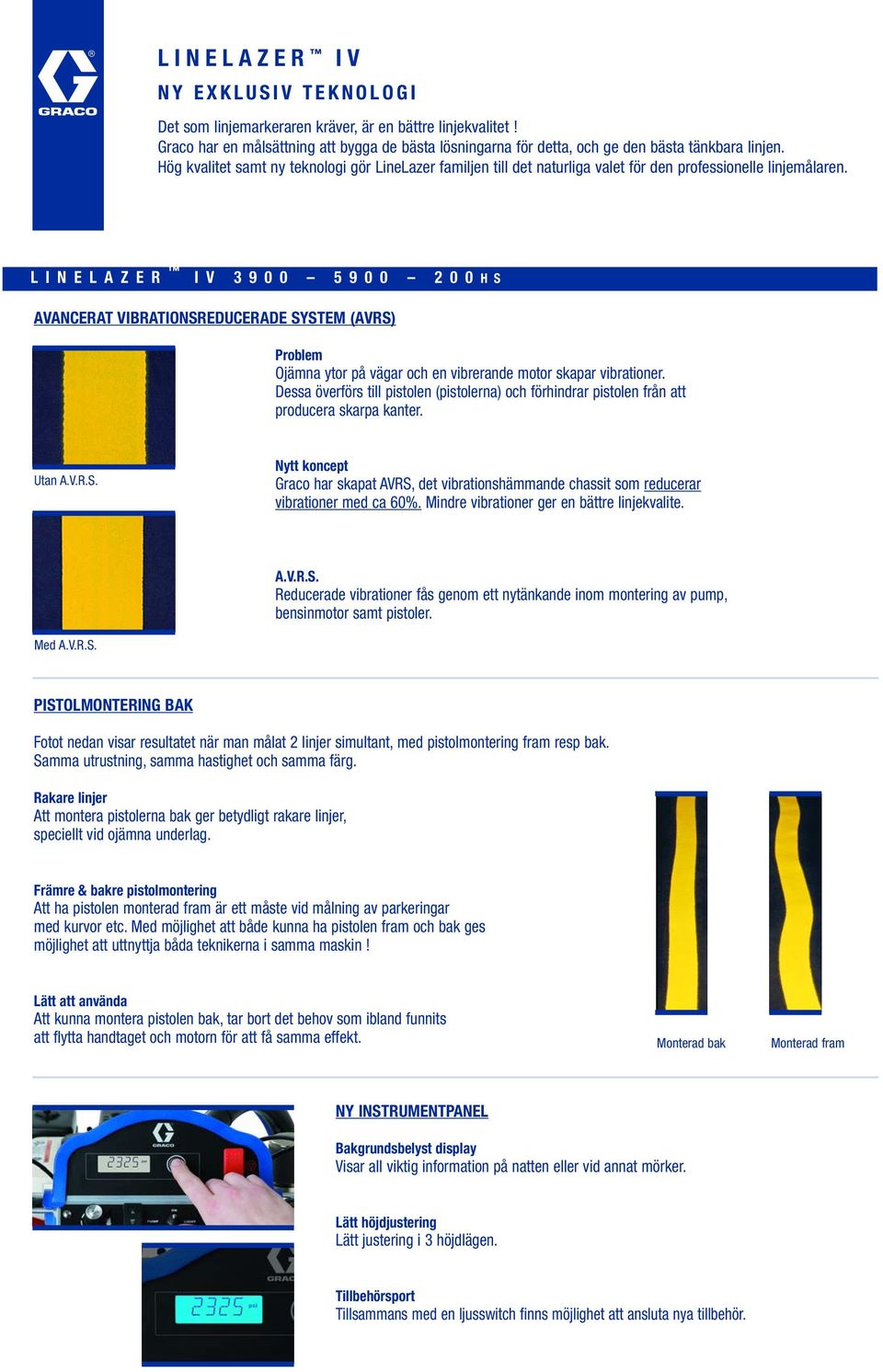

4 LINELAZER IV NY EXKLUSIV TEKNOLOGI Det som linjemarkeraren kräver, är en bättre linjekvalitet! Graco har en målsättning att bygga de bästa lösningarna för detta, och ge den bästa tänkbara linjen. Hög kvalitet samt ny teknologi gör LineLazer familjen till det naturliga valet för den professionelle linjemålaren. LINELAZER IV HS AVANCERAT VIBRATIONSREDUCERADE SYSTEM (AVRS) Problem Ojämna ytor på vägar och en vibrerande motor skapar vibrationer. Dessa överförs till pistolen (pistolerna) och förhindrar pistolen från att producera skarpa kanter. Utan A.V.R.S. Nytt koncept Graco har skapat AVRS, det vibrationshämmande chassit som reducerar vibrationer med ca 60%. Mindre vibrationer ger en bättre linjekvalite. A.V.R.S. Reducerade vibrationer fås genom ett nytänkande inom montering av pump, bensinmotor samt pistoler. Med A.V.R.S. PISTOLMONTERING BAK Fotot nedan visar resultatet när man målat 2 linjer simultant, med pistolmontering fram resp bak. Samma utrustning, samma hastighet och samma färg. Rakare linjer Att montera pistolerna bak ger betydligt rakare linjer, speciellt vid ojämna underlag. Främre & bakre pistolmontering Att ha pistolen monterad fram är ett måste vid målning av parkeringar med kurvor etc. Med möjlighet att både kunna ha pistolen fram och bak ges möjlighet att uttnyttja båda teknikerna i samma maskin! Lätt att använda Att kunna montera pistolen bak, tar bort det behov som ibland funnits att flytta handtaget och motorn för att få samma effekt. Monterad bak Monterad fram NY INSTRUMENTPANEL Bakgrundsbelyst display Visar all viktig information på natten eller vid annat mörker. Lätt höjdjustering Lätt justering i 3 höjdlägen. Tillbehörsport Tillsammans med en ljusswitch finns möjlighet att ansluta nya tillbehör.

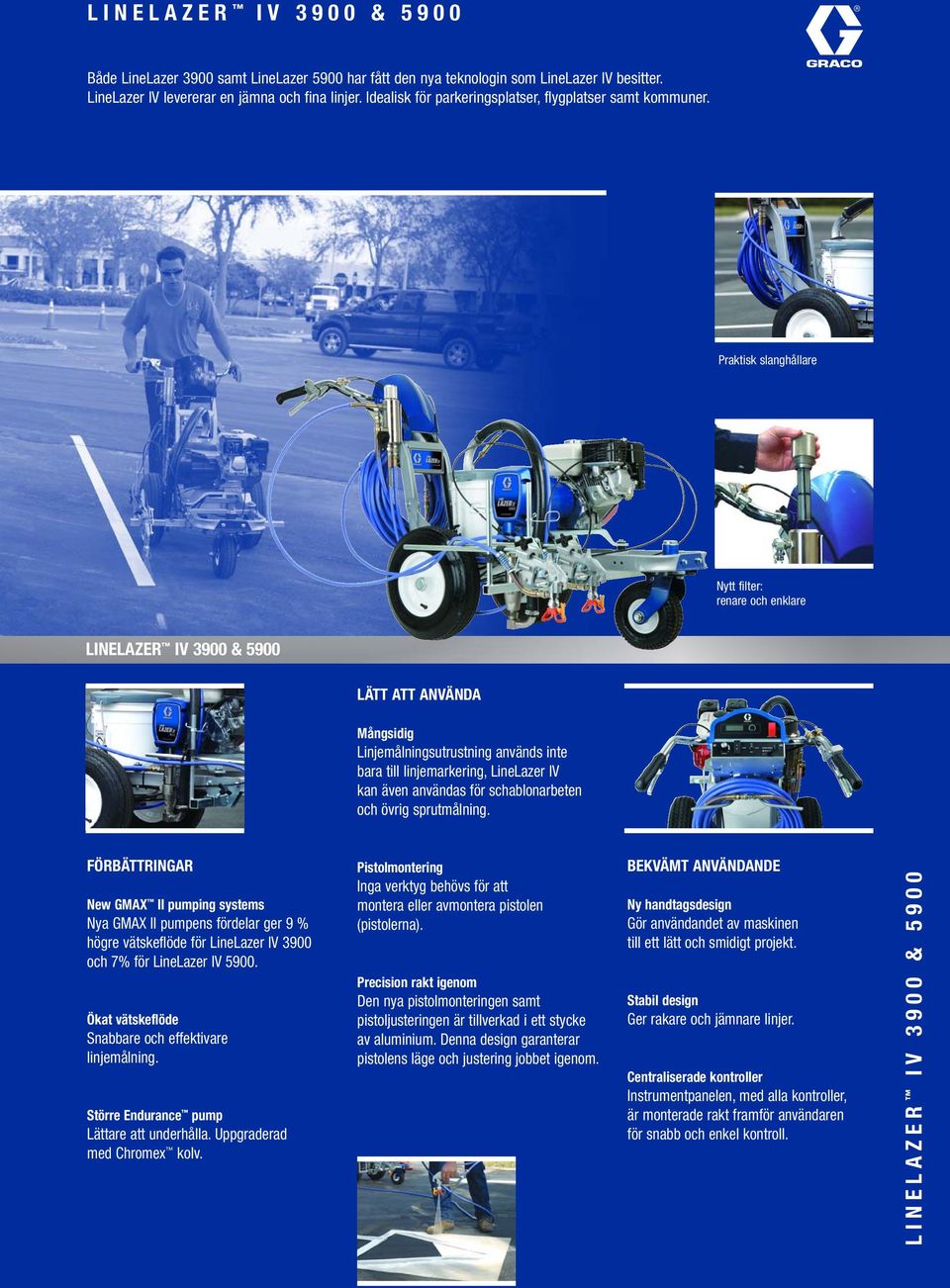

5 LINELAZER IV 3900 & 5900 Både LineLazer 3900 samt LineLazer 5900 har fått den nya teknologin som LineLazer IV besitter. LineLazer IV levererar en jämna och fina linjer. Idealisk för parkeringsplatser, flygplatser samt kommuner. Praktisk slanghållare Nytt filter: renare och enklare LINELAZER IV 3900 & 5900 LÄTT ATT ANVÄNDA Mångsidig Linjemålningsutrustning används inte bara till linjemarkering, LineLazer IV kan även användas för schablonarbeten och övrig sprutmålning. FÖRBÄTTRINGAR New GMAX II pumping systems Nya GMAX II pumpens fördelar ger 9 % högre vätskeflöde för LineLazer IV 3900 och 7% för LineLazer IV Ökat vätskeflöde Snabbare och effektivare linjemålning. Större Endurance pump Lättare att underhålla. Uppgraderad med Chrome kolv. Pistolmontering Inga verktyg behövs för att montera eller avmontera pistolen (pistolerna). Precision rakt igenom Den nya pistolmonteringen samt pistoljusteringen är tillverkad i ett stycke av aluminium. Denna design garanterar pistolens läge och justering jobbet igenom. BEKVÄMT ANVÄNDANDE Ny handtagsdesign Gör användandet av maskinen till ett lätt och smidigt projekt. Stabil design Ger rakare och jämnare linjer. Centraliserade kontroller Instrumentpanelen, med alla kontroller, är monterade rakt framför användaren för snabb och enkel kontroll. LINELAZER IV 3900 & 5900

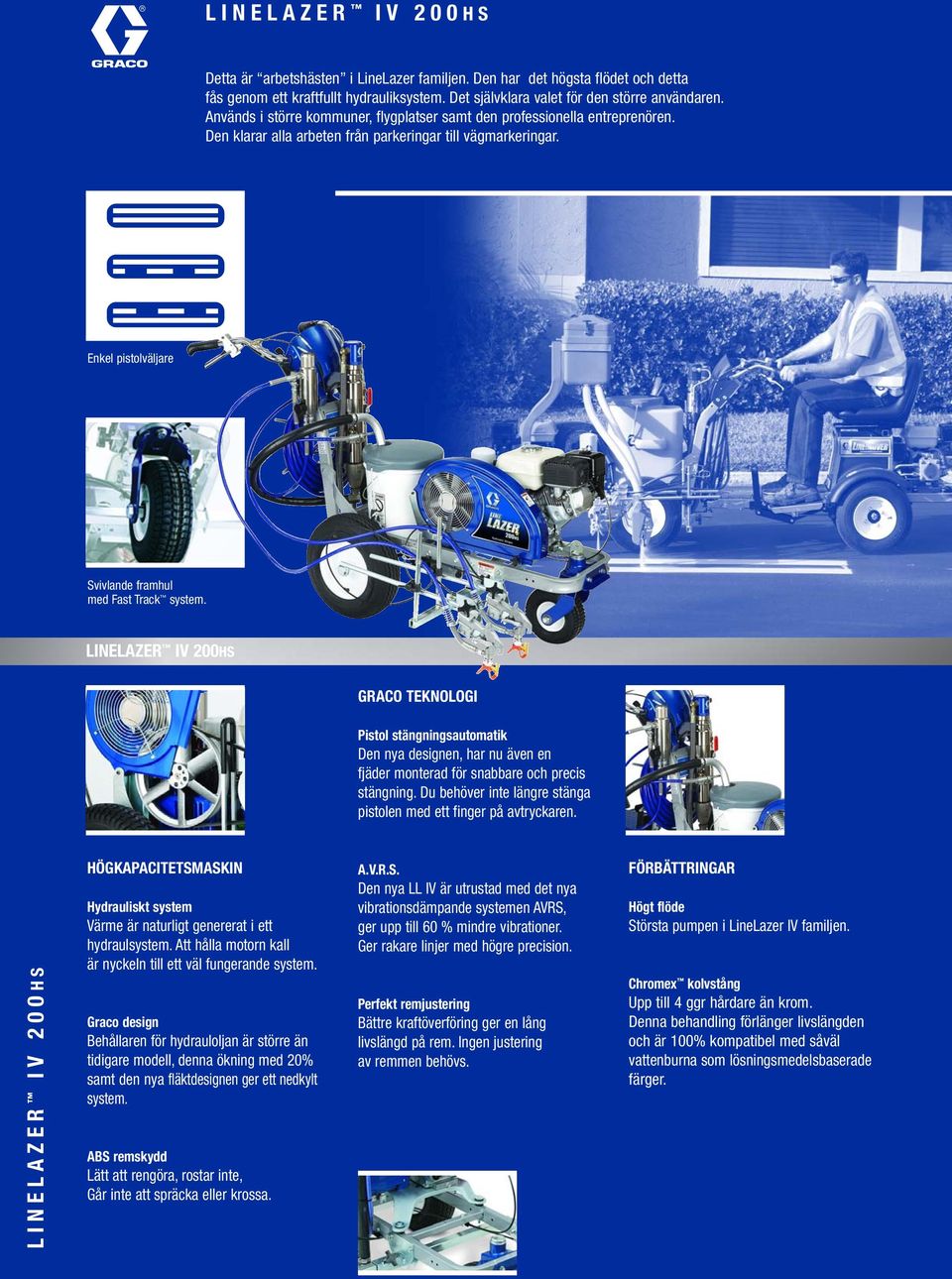

6 LINELAZER IV 200HS Detta är arbetshästen i LineLazer familjen. Den har det högsta flödet och detta fås genom ett kraftfullt hydrauliksystem. Det självklara valet för den större användaren. Används i större kommuner, flygplatser samt den professionella entreprenören. Den klarar alla arbeten från parkeringar till vägmarkeringar. Enkel pistolväljare Svivlande framhul med Fast Track system. LINELAZER IV 200HS GRACO TEKNOLOGI Pistol stängningsautomatik Den nya designen, har nu även en fjäder monterad för snabbare och precis stängning. Du behöver inte längre stänga pistolen med ett finger på avtryckaren. LINELAZER IV 200HS HÖGKAPACITETSMASKIN Hydrauliskt system Värme är naturligt genererat i ett hydraulsystem. Att hålla motorn kall är nyckeln till ett väl fungerande system. Graco design Behållaren för hydrauloljan är större än tidigare modell, denna ökning med 20% samt den nya fläktdesignen ger ett nedkylt system. ABS remskydd Lätt att rengöra, rostar inte, Går inte att spräcka eller krossa. A.V.R.S. Den nya LL IV är utrustad med det nya vibrationsdämpande systemen AVRS, ger upp till 60 % mindre vibrationer. Ger rakare linjer med högre precision. Perfekt remjustering Bättre kraftöverföring ger en lång livslängd på rem. Ingen justering av remmen behövs. FÖRBÄTTRINGAR Högt flöde Största pumpen i LineLazer IV familjen. Chrome kolvstång Upp till 4 ggr hårdare än krom. Denna behandling förlänger livslängden och är 100% kompatibel med såväl vattenburna som lösningsmedelsbaserade färger.

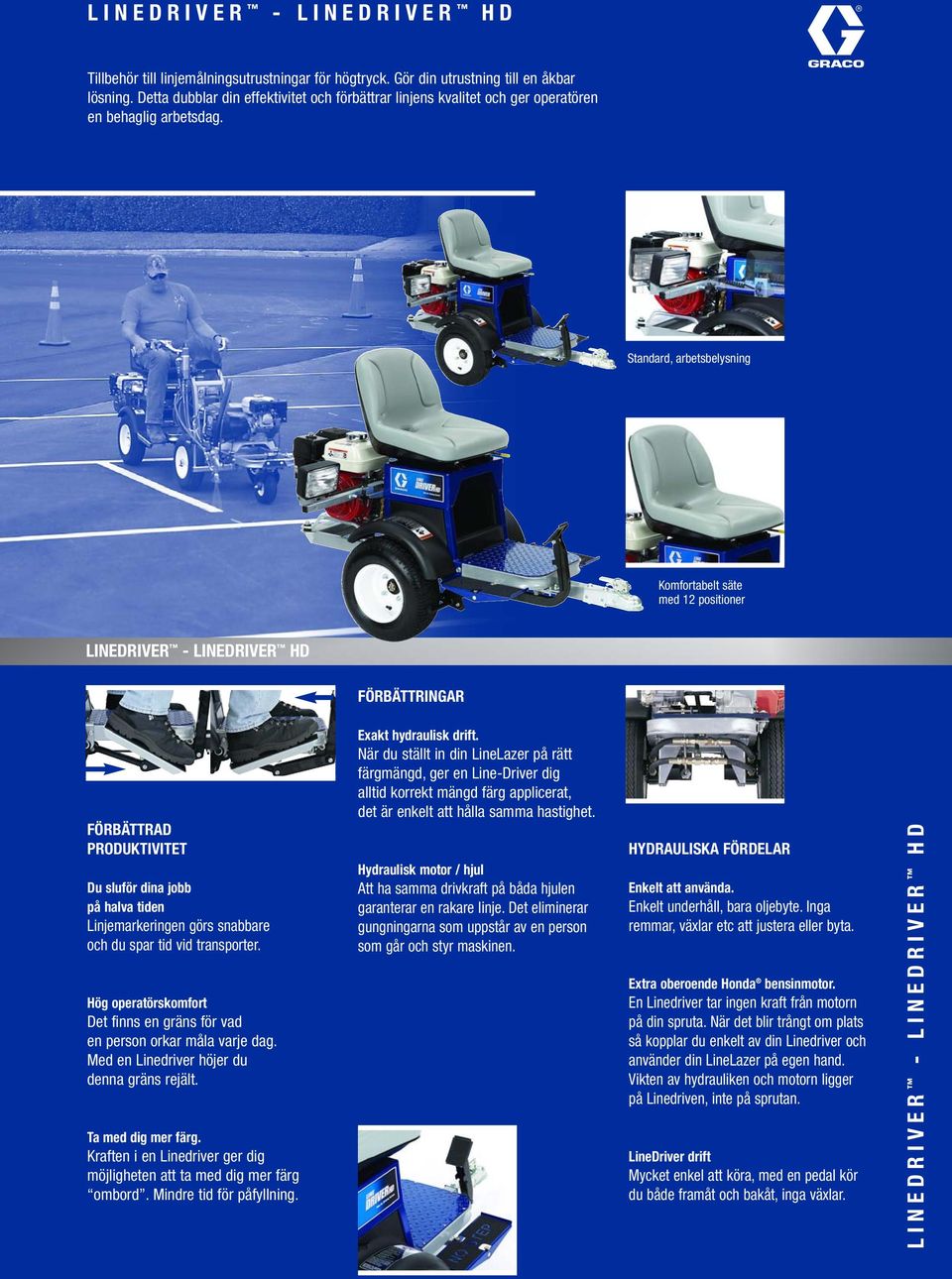

7 LINEDRIVER - LINEDRIVER HD Tillbehör till linjemålningsutrustningar för högtryck. Gör din utrustning till en åkbar lösning. Detta dubblar din effektivitet och förbättrar linjens kvalitet och ger operatören en behaglig arbetsdag. Standard, arbetsbelysning Komfortabelt säte med 12 positioner LINEDRIVER - LINEDRIVER HD FÖRBÄTTRINGAR FÖRBÄTTRAD PRODUKTIVITET Du sluför dina jobb på halva tiden Linjemarkeringen görs snabbare och du spar tid vid transporter. Hög operatörskomfort Det finns en gräns för vad en person orkar måla varje dag. Med en Linedriver höjer du denna gräns rejält. Ta med dig mer färg. Kraften i en Linedriver ger dig möjligheten att ta med dig mer färg ombord. Mindre tid för påfyllning. Eakt hydraulisk drift. När du ställt in din LineLazer på rätt färgmängd, ger en Line-Driver dig alltid korrekt mängd färg applicerat, det är enkelt att hålla samma hastighet. Hydraulisk motor / hjul Att ha samma drivkraft på båda hjulen garanterar en rakare linje. Det eliminerar gungningarna som uppstår av en person som går och styr maskinen. HYDRAULISKA FÖRDELAR Enkelt att använda. Enkelt underhåll, bara oljebyte. Inga remmar, välar etc att justera eller byta. Etra oberoende Honda bensinmotor. En Linedriver tar ingen kraft från motorn på din spruta. När det blir trångt om plats så kopplar du enkelt av din Linedriver och använder din LineLazer på egen hand. Vikten av hydrauliken och motorn ligger på Linedriven, inte på sprutan. LineDriver drift Mycket enkel att köra, med en pedal kör du både framåt och bakåt, inga välar. LINEDRIVER - LINEDRIVER HD

8 HÖGTRYCKSSPRUTOR FÖR LINJEMÅLNING ROADLAZER FIELDLAZER HYDRAULISKA MOTORER / PUMPDELAR Graco har ett stort kunnande inom linjemarkering även I större format. I många år har Graco levererat utrustningar till många stora entreprenörer, lösningen för dig med de större behoven finns I vår RoadLazer. KONFIGURATION Finns tillgänglig med 1, 2 eller 3 pumpar. Finns nu även i en version med ram, för montering på en pick-up eller dyl. APPLIKATIONER RoadLazer är idag den enda maskin som klarar att måla gult-svart-gul så den används bl a av flertalet stora flygplatser. KOMPAKT Du har alla möjligheter när du har din maskin på en vagn efter din pick-up. Tar liten plats. Du behöver inte binda upp ett fordon bara för din RoadLazer. KVALITETSLINJER PÅ GRÄS-PLANER Med vår FieldLazer introducerar vi högtrycksteknologin även för gräsytor. Med högtryck får du en oöverträffad sprutbild och en linje med jämna kanter, som dessutom torkar fort, med endast en applicering. LÅG VIKT Vikten är endast 36 kg, detta gör den till en av de lättaste maskinerna för denna typ av arbete. Detta ger operatören en lättare vardag och ger en förenklad målning av kanter och hörn. MÅNGSIDIG Med en högtrycksspruta, görs schablonarbeten lättare med ett mycket gott resultat. Med det stora filtret och självrengörande munstycken är driftstopp pga tilltäppta munstycken något som tillhör gårdagen. LEVERANTÖR TILL INBYGGARE Graco är världsledande inom färgpumpar och kan erbjuda ett brett sortiment av delar och tillbehör för inbyggnad i egna system. GH FAMILJEN GH familjen består av ett antal större maskiner med hög kapacitet. Dessa lämpar sig även mycket väl till linjemarkering. TILLBEHÖR Graco tillverkar allt från filter, färgomrörare, kopplingar till automatpistoler och pistoler för glaspärlor. Graco har lösningen på era behov! * Kontrollera lokala lagar och regler för fordon av denna klass. Du finner mer information om Graco Roadlazer i broschyr , fråga din lokala återförsäljare. ÖVRIGT

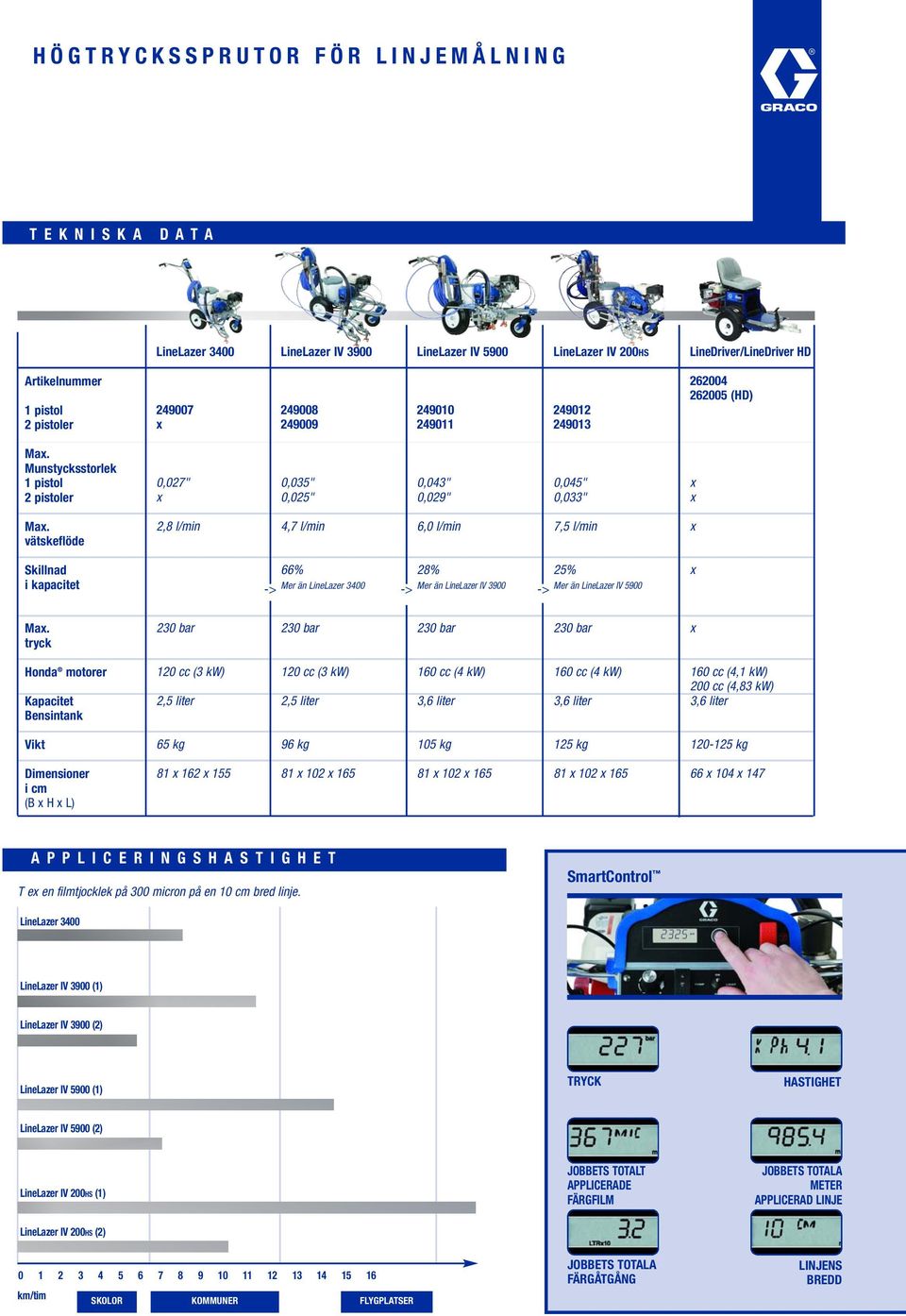

9 HÖGTRYCKSSPRUTOR FÖR LINJEMÅLNING TEKNISKA DATA LineLazer 3400 LineLazer IV 3900 LineLazer IV 5900 LineLazer IV 200HS LineDriver/LineDriver HD Artikelnummer 1 pistol 2 pistoler (HD) Ma. Munstycksstorlek 1 pistol 2 pistoler 0,027" 0,035" 0,025" 0,043" 0,029" 0,045" 0,033" Ma. vätskeflöde 2,8 l/min 4,7 l/min 6,0 l/min 7,5 l/min Skillnad i kapacitet 66% 28% 25% -> Mer än LineLazer > Mer än LineLazer IV > Mer än LineLazer IV 5900 Ma. tryck 230 bar 230 bar 230 bar 230 bar Honda motorer Kapacitet Bensintank 120 cc (3 kw) 2,5 liter 120 cc (3 kw) 2,5 liter 160 cc (4 kw) 3,6 liter 160 cc (4 kw) 3,6 liter 160 cc (4,1 kw) 200 cc (4,83 kw) 3,6 liter Vikt 65 kg 96 kg 105 kg 125 kg kg Dimensioner i cm (B H L) APPLICERINGSHASTIGHET T e en filmtjocklek på 300 micron på en 10 cm bred linje. SmartControl LineLazer 3400 LineLazer IV 3900 (1) LineLazer IV 3900 (2) LineLazer IV 5900 (1) TRYCK HASTIGHET LineLazer IV 5900 (2) LineLazer IV 200HS (1) LineLazer IV 200HS (2) km/tim SKOLOR KOMMUNER FLYGPLATSER JOBBETS TOTALT APPLICERADE FÄRGFILM JOBBETS TOTALA FÄRGÅTGÅNG JOBBETS TOTALA METER APPLICERAD LINJE LINJENS BREDD SMARTCONTROL

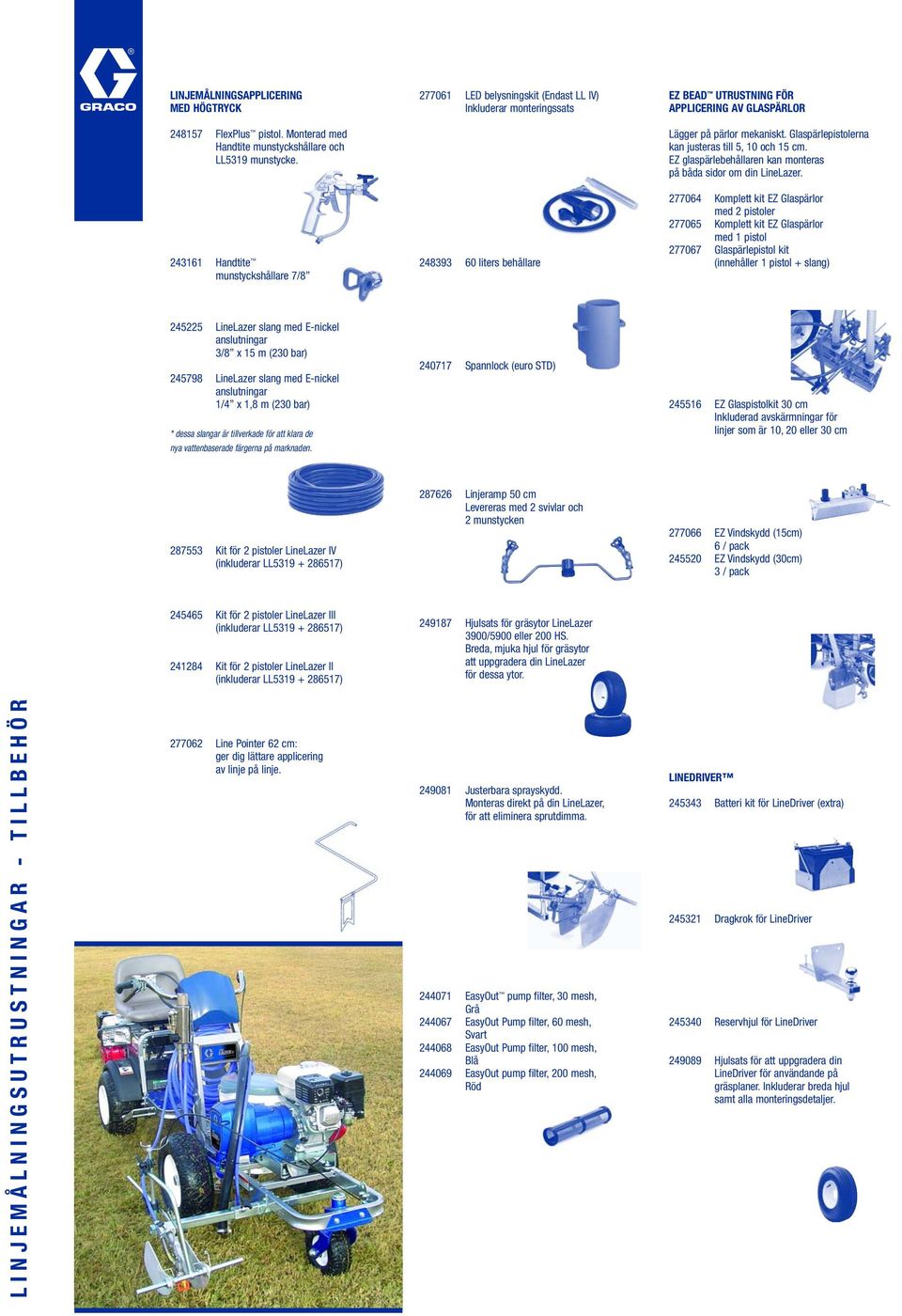

10 LINJEMÅLNINGSAPPLICERING MED HÖGTRYCK LED belysningskit (Endast LL IV) Inkluderar monteringssats EZ BEAD UTRUSTNING FÖR APPLICERING AV GLASPÄRLOR FlePlus pistol. Monterad med Handtite munstyckshållare och LL5319 munstycke. Lägger på pärlor mekaniskt. Glaspärlepistolerna kan justeras till 5, 10 och 15 cm. EZ glaspärlebehållaren kan monteras på båda sidor om din LineLazer Handtite munstyckshållare 7/ liters behållare Komplett kit EZ Glaspärlor med 2 pistoler Komplett kit EZ Glaspärlor med 1 pistol Glaspärlepistol kit (innehåller 1 pistol + slang) LineLazer slang med E-nickel anslutningar 3/8 15 m (230 bar) LineLazer slang med E-nickel anslutningar 1/4 1,8 m (230 bar) * dessa slangar är tillverkade för att klara de nya vattenbaserade färgerna på marknaden Spannlock (euro STD) EZ Glaspistolkit 30 cm Inkluderad avskärmningar för linjer som är 10, 20 eller 30 cm Kit för 2 pistoler LineLazer IV (inkluderar LL ) Linjeramp 50 cm Levereras med 2 svivlar och 2 munstycken EZ Vindskydd (15cm) 6 / pack EZ Vindskydd (30cm) 3 / pack Kit för 2 pistoler LineLazer III (inkluderar LL ) Kit för 2 pistoler LineLazer II (inkluderar LL ) Hjulsats för gräsytor LineLazer 3900/5900 eller 200 HS. Breda, mjuka hjul för gräsytor att uppgradera din LineLazer för dessa ytor. LINJEMÅLNINGSUTRUSTNINGAR - TILLBEHÖR Line Pointer 62 cm: ger dig lättare applicering av linje på linje Justerbara sprayskydd. Monteras direkt på din LineLazer, för att eliminera sprutdimma EasyOut pump filter, 30 mesh, Grå EasyOut Pump filter, 60 mesh, Svart EasyOut Pump filter, 100 mesh, Blå EasyOut pump filter, 200 mesh, Röd LINEDRIVER Batteri kit för LineDriver (etra) Dragkrok för LineDriver Reservhjul för LineDriver Hjulsats för att uppgradera din LineDriver för användande på gräsplaner. Inkluderar breda hjul samt alla monteringsdetaljer.

11 HÖGTRYCKSSPRUTOR FÖR LINJEMÅLNING LINJEMÅLNINGSMUNSTYCKEN LineLazer munstycken är speciellt designade för att måla skarpa linjer utan suddiga kanter. 17 nya storlekar har adderats för att matcha den etra kraften som finns i LineLazer IV familjen. Ny enklare rengöring av munstycksstopp. Du behöver inte längre lossa munstyckshållaren för att rensa munstycket. Enklare och snabbare användande. ATT VÄLJA LL5 MUNSTYCKEN Linjebredd 5 cm 10 cm 15 cm 30 cm Färgflöde l/min Hålstorlek Linjens bredd är mätt med munstycket 15 cm över ytan. Bredden kan justeras genom att höja och sänka pistolen. Att beställa: LL5-XXX. Ersätt XXX med munstycke enl tabellen. Kontrollera att din pump klarar av ma flöde genom munstycket LINJEMÅLNINGSMUNSTYCKEN
