1 Mellan Sörby och Fyrby Förundersökning i form av schaktövervakning förbi och inom fornlämningarna RAÄ 98:2, 331 och 332, Östra Eneby socken och Norrköpings stad, Norrköpings kommun, Östergötland Rapporter från Arkeologikonsult 2013:2677 Åsa Berger

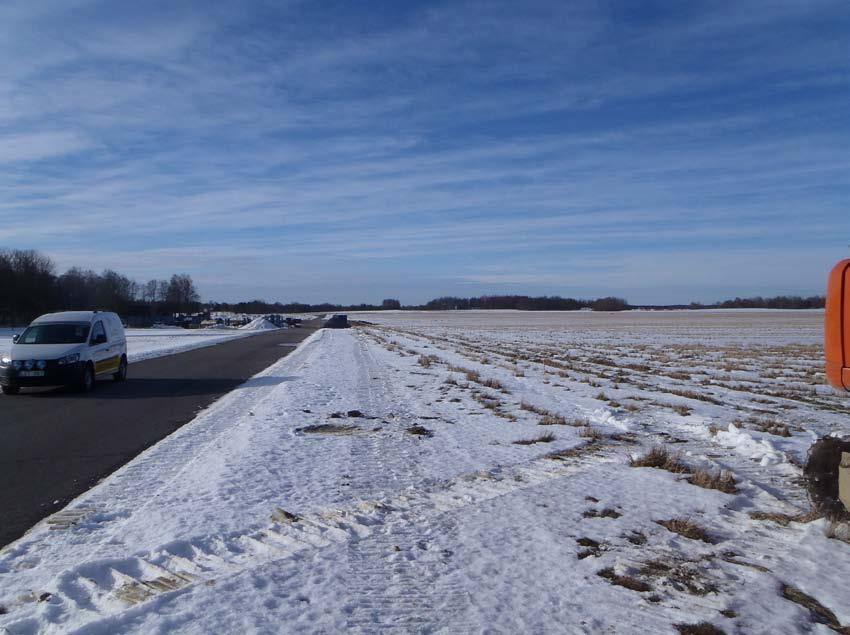

2 Arkeologikonsult Optimusvägen 14 / Box Upplands Väsby Tel: Fax: Omslag: Utsikt över åkermarken i förundersökningsområdets norra del. Foto från NÖ. Allmänt kartmaterial: Lantmäteriet Dnr 2013/0043. Arkeologikonsult 2013

3 Mellan Sörby och Fyrby Förundersökning i form av schaktövervakning förbi och inom fornlämningarna RAÄ 98:2, 331 och 332, Östra Eneby socken och Norrköpings stad, Norrköpings kommun, Östergötland Åsa Berger Rapporter från Arkeologikonsult 2013:2677 Finspång Linköping Mjölby Åtvidaberg Valdemarsvik Boxholm Kisa Ödeshög Söderköping Vadstena Norrköping Motala Fiskeby 1:1, 1:43 och 1:56

4 Sammanfattning I samband med att Norrköping Vatten lade ned avlopp inom fastigheterna Fiskeby 1:1, 1:43 och 1:56 utförde Arkeologikonsult en förundersökning i form av en schaktkontroll. Området var kraftigt påverkat av den tidigare militära verksamheten. Marken var omrörd och urschaktad och på många platser fanns kablar och ledningar av olika slag. Inget av antikvariskt intresse påträffades.

5 Innehållsförteckning Sammanfattning...4 Inledning...7 Topografi och fornlämningsmiljö...7 Äldre kartmaterial och genomförande...7 Resultat... 9 Referenser Administrativa och tekniska uppgifter Bilaga 1. Schaktförteckning...12

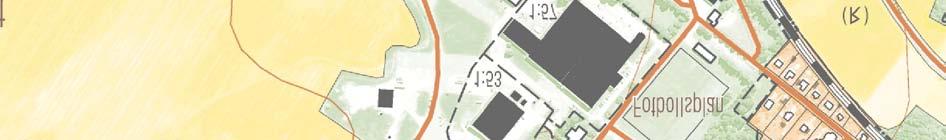

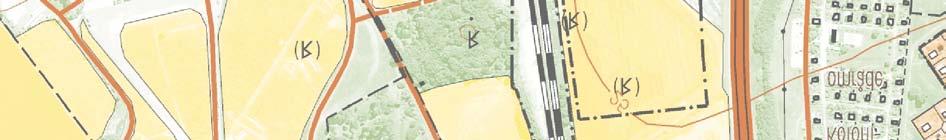

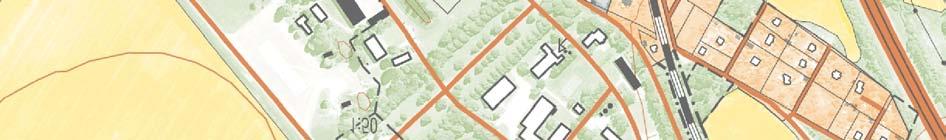

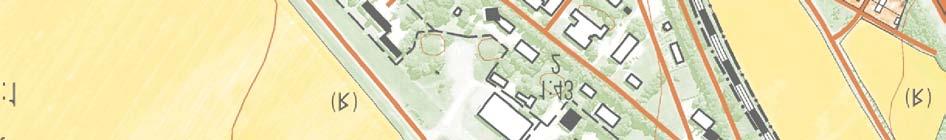

6 ± Östra Eneby 98:1 Norrköping 332 Östra Eneby 70:1-2 ") ") Östra Eneby 178:1 Norrköping 331 Östra Eneby 98:2 Östra Eneby 166:1 Norrköping 345 ") Östra Eneby 21:1 ") Norrköping ") 323 Norrköping 349 by 22:1 Östra Eneby 19:1 ") Norrköping 348 Förundersökningsområde Fornlämning Marksanerad yta ") Norrköping 344 ") Norrköping 346 Östra Eneby 207: Meter Figur 1. Förundersökningsområdet med fornlämningar i närområdet markerat på Fastighetskartan. Skala 1:8 000.

7 Inledning Arkeologikonsult har på uppdrag av Länsstyrelsen i Östergötlands län genomfört en arkeologisk förundersökning i form av schaktningsövervakning inom fastigheterna Fiskeby 1:1, 1:43 och 1:56 Lst dnr ). Anledningen var nedläggning av avloppsledning inför en musikfestival sommaren Topografi och fornlämningsmiljö Det aktuella området var mycket flackt och bestod till största delen av brukad åkermark och parkmark kring byggnaderna vid den gamla flygflottiljen. På flera platser fanns uppbyggda förhöjningar i anslutning till de militära byggnaderna. Området genomkorsades också av vägar. Området ligger i anslutning till de rika fornlämningsmiljöerna med hällristningar kring Ekenberg, Leonardsberg och Fiskeby samt de stora förhistoriska boplatserna Östra Eneby 178:1 och 166:1 utmed järnvägen i öster se figur 1). De gränsar till varandra och bör rimligtvis utgöra en och samma boplats. Ytorna har delundersökts i flera omgångar. I söder finns också Östra Eneby 323, Norrköpings stad, en boplats som framkom vid utredningar 2009 och förundersöktes 2011 Helander 2012). Inom själva utredningsområdet fanns tre registrerade fornlämningar, RAÄ 331 och 332, Norrköpings stad samt RAÄ 98:2, Östra Eneby. De två förstnämnda består av boplatslämningar i form av gropar och härdar och upptäcktes vid en utredning 2009 Carlsson 2010). En höjdanalys har visat att de, liksom övriga boplatser i Fiskebyområdet, ligger på svaga förhöjningar i landskapet. RAÄ 98:2 är registrerad som uppgifter om gravar. Enligt uppgift i Nordenskiölds Rannsakningar om antikviteter från 1870-talet fanns det några rundelor NV om Sörby loge och en hög i samma hage. Denna beskrivning anses inte gälla de gravar som undersökts vid Östra Eneby 98:1, eftersom Sörbys gräns, enligt häradsekonomiska kartan, gick strax N om byn. Troligen kan därför dessa fornlämningar ha legat på en rygg inom eller nära det markerade området och ha utgjort bygravfält till Sörby. Vid inventeringen 1980 påträffades inga lämningar på den utpekade platsen FMIS). Äldre kartmaterial och genomförande Det aktuella området finns redovisat på de geometriska ägoavmätningarna över Fiskeby 1-7 och Fyrby 1-5 från 1650 se figur 2). Avloppsschakten grävdes i mark som är redovisad som åker. Markområdena norr om Sörby gård på kartan över Fiskeby, markerat med siffrorna 17 och 18, uppges vara utjord hump ) tillhörande Norra Skattegården i Fyrby 17) och Klåckaregården 18). På den geometriska ägoavmätningen över Fyrby 1-5 från 1713 redovisas hela området som Skrifvarehumpen. På storskifteskartan över Sörby från 1803 uppges Skrifvarehumpen tillhöra Fyrby Rusthåll. Namnet följer med ända fram till häradskartan se figur 3). Hump är ett juridiskt begrepp i Östergötland som innebär att ett åkerstycke tillhörande en bonde ligger inom en annan bys gärde. Begreppet är mycket gammalt och förekommer redan i Östgötalagen. I Svealandskapen motsvaras hump av urfjäll Runer muntl.). Genomförande Fältarbetet genomfördes under fyra dagar i februari och mars Schakten grävdes med en skopbredd ca 2 m) ned till orörd mark ca 0,6-0,8 m). Själva avloppsledningen lades ned på ett djup av 2 m. Arbetet försvårades av den bitvis tjocka tjälen. Samtliga schakt mättes in med GPS och dokumenterades i text och bild. 7

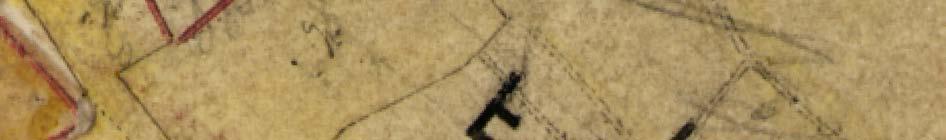

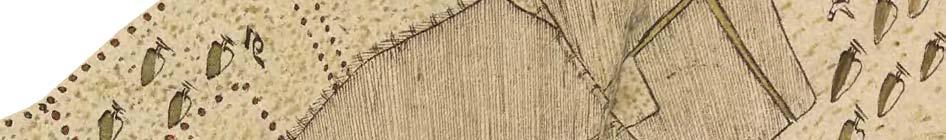

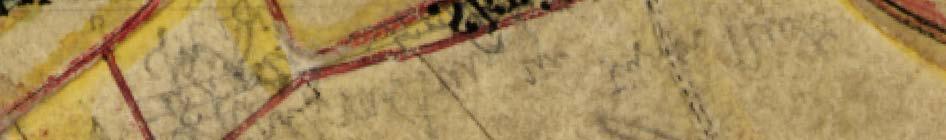

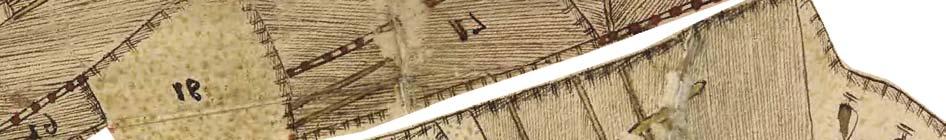

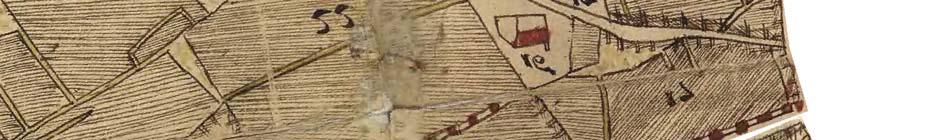

8 Ej kontrollerat ledningsschakt Ledningsschakt ± Meter Figur 2. Karta över Sörby Fiskeby 1-7) och Fyrby från 1650 med de nu grävda schakten. Skala 1: Ej kontrollerat ledningsschakt Ledningsschakt ± Meter Figur 3. Häradskartan från med Skrifvarehumpen och de nu grävda schakten. Skala 1:

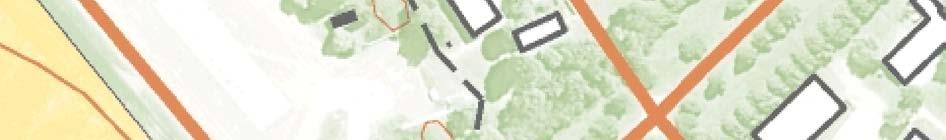

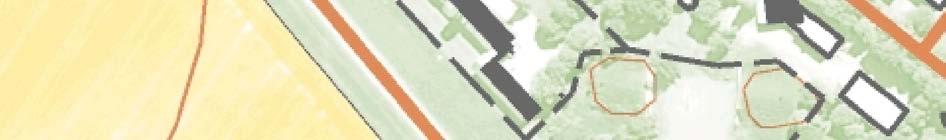

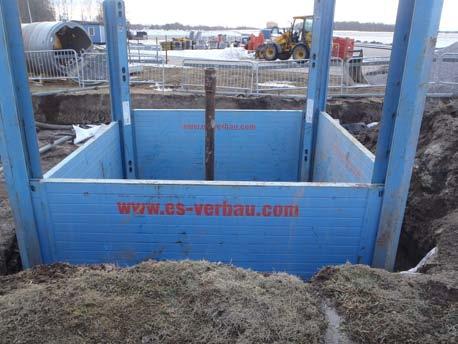

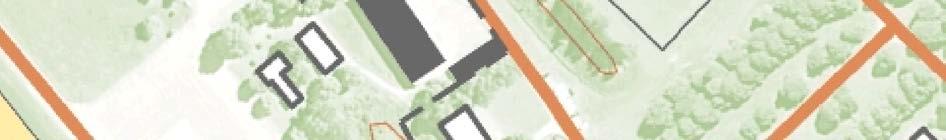

9 Resultat Sammanlagt schaktades ett ca 400 meter långt och 2 meter brett schakt för avloppet samt en yta på ca 72 m 2 för en pumpstation för grundvattensänkning se figur 4 och 5). På många ställen fanns kablar och ledningar av olika slag, vissa var fortfarande i användning medan andra hade tagits ur bruk. Marken var till stor del påverkad i sen tid genom urschaktning och utfyllnad, sannolikt under den tid som marken utnyttjades som flygflottilj, Figur 4. Arbete med pumpstationen för sänkning av grundvattnet i området. Foto från Ö. ± E E E E Ej kontrollerat ledningsschakt Schakt utan indikation Marksanerad yta Meter Figur 5. Schaktplan. Skala 1:

10 Ställvis fanns äldre åkermark med täckdiken. På ett ställe påträffades en grävd grop, ca 0,6 meter djup, innehållande två stycken damskor. Skorna, som inte var ett par, var av läder och kraftigt förmultnade men bedömdes härröra från 1900-talets början. I gropen låg också en smidd järnspik. I schakt 102 och 103 längst i nordost påträffades två parallella kabelschakt med vardera två kablar i hela det grävda schaktets längd se figur 6). Dessa fortsatte i ändan på schaktet mot sydväst utmed den gamla taxningsbanan. De befintliga kablarna i kombination med markslaget som bestod av kladdig lera gjorde att den sista delen av avloppsschaktet mot sydväst bedömdes som antikvariskt ointressant i samråd med Länsstyrelsen. Längst i sydöst låg ett område som tidigare marksanerats p.g.a. ett där legat en flygbränsledepå, även denna del bedömdes som antikvariskt ointressant. Inget av antikvariskt intresse påträffades i de grävda schakten. Fig 6. Schakt 102 med de längsgående kabelschakten tillhörande taxningsbanans belysning. Foto från SV. 10

11 Referenser Carlsson, T Bråvalla och Tråbrunna bytomt. Arkeologiska utredningar, etapp 2 vid Fiskeby 1:1, gamla flygflottiljen vid Bråvalla och förundersökningar inom Tråbrunna bytomt RAÄ 96) Östra Eneby socken, Norrköpings kommun, Östergötlands län. UV Öst rapport 2010:31. Riksantikvarieämbetet. Helander, C Hällbilder och boplatslämningar vid Fiskeby, RAÄ 323, 344, Östergötland, Norrköpings stad och kommun, Östra Eneby socken, Fiskeby 1:1 och 1:2, RAÄ 323, 344. Arkeologisk förundersökning. UV Öst rapport 2012:35. Riksantikvarieämbetet. Muntliga källor Runer, Johan ang. begreppet hump. Kartmaterial LMS D155-10:d1:387 LMS D155-10:1 LMS D155-9:d1:382 RAK J Geometrisk avmätning, 1650 fyrby 1-5,Östra Eneby sn Geometrisk avmätning, 1713 fyrby 1-5, Östra Eneby sn Geometrisk avmätning, 1650 fiskeby 1-7, Östra Eneby sn Häradsekonomiska kartan, ringstad, Administrativa och tekniska uppgifter Länsstyrelsens dnr: Arkeologikonsults projektnr: 2013:2677 Beställare: norrköping Vatten Typ av undersökning: förundersökning i form av schaktningsövervakning Utförande fältarbete: februari och mars 2013 Län: Landskap: Kommun: Socken: Koordinatsystem: östergötland östergötland norrköping norrköpings stad och Östra Eneby SWEREF 99 TM Berörda fornlämningar: 98:2, 331, 332 Projektledare och fältarkeolog: Rapportansvarig: Kartor och planer: Layout: Kvalitetssäkring: Fynd: Åsa Berger åsa Berger mikael Bertheau & Åsa Berger mikael Bertheau johan Blidmo inga fynd har tillvaratagits 11

12 Bilaga 1. Schaktförteckning Nr Area Djup Beskrivning ,00 0,7 m Ploglager med enstaka tegel, glas och porslin, 0,3 m, därunder lera. Ledningsschakt diagonalt ,00 0,5-0,7 m Ploglager, 0,15-0,25 tjäle), därunder silt med enstaka tegel, glas och porslin. Botten av silt. Två längsgående kabelschakt med 1+4 kablar. I kabelschaktens fyllning fanns glas, tegel, slagg etc ,00 0,5-0,7 m De 5 första meterna längst i NÖ ploglager, 0,15-0,25 tjäle), därunder silt med enstaka tegel, glas och porslin. Botten av silt. Därefter lera under ploglagret med enstaka tegel. Två längsgående kabelschakt med 1+4 kablar. I kabelschaktens fyllning fanns glas, tegel, slagg etc. Ett täckdike diagonalt genom schaktet ,00 0,5-0,7 m Ploglager med enstaka tegel och porslin, ca 0,4 m tjockt, nästan helt genomfruset, botten av lera. I NV delen en stenkista av sprängsten och i SÖ delen ett sandlager, ca 0,2 meter tjockt påfört ovanpå ploglagret ,00 0,6-0,8 m Ploglager med enstaka tegel, glas, rödgods, ca 0,4 m djupt, därunder silt i N halvan och lera i S halvan. Ett äldre dike, två kablar och ett ledningsrör diagonalt i schaktet ,00 0,6-0,8 m Ploglager med enstaka tegel och glas, ca 0,4 m djupt, därunder omväxlande silt och lera i S halvan. Ett stort antal kablar och ledningsrör tvärs över schaktet. En grävd grop med två st damskor ca år 1900), ej ett par. Mycket omrört ,00 0,8 m Påfört jordlager för gräsmatta, ca 0,25 m, därunder omväxlande, sand, grus och silt, mestadels omrört. En stor mängd kablar och ledningar tvärs över schaktet ,00 0,8 Påfört jordlager för gräsmatta, ca 0,25 m, därunder omväxlande, sand, grus och silt, mestadels omrört. Längst i S en hårdgjort grusyta, ev. äldre väg. En stor mängd kablar och ledningar tvärs över schaktet. 12
