FCCP 200: Dragskåpsdisplay och övervakning

Transkript

1 FCCP 200: Dragskåpsdisplay och övervakning Din fördel för ökad energieffektivitet Visning och gränssnitt för säker och energieffektiv styrning av dragskåp, tryckzoner och andra miljöförhållanden med en tilltalande design och modern teknik Egenskaper Mätvärdesvisning och indikering av driftförhållanden för olika miljöförhållanden såsom tryck, temperatur, luftfuktighet, etc. i kombination med en rumsautomationsstation EY-RC504/505 eller en volymflödetskompaktregulator ASV 2*5 Övervakning av dragskåp i enlighet med EN för rätt funktion och luftbehandling för maximal säkerhet förlaboratoriepersonalen. Övervakning av dragskåpsluck öppning > 500 mm Till och frånslag av dragskåpsbelysningen Upp till två funktionsvisningar för genomströmning i luckan Visning av dag/natt drift Konfigurerbar fördröjning eller tystning av ljudlarm Behovsstyrning av dragskåp i enlighet med EN i kombination med volymflödeskompaktregulatorn ASV 2*5 Funktionsdisplay med larmsignal enligt EN Fast lagring av alla inställda parametrar för skydd spänningsbortfall USB-anslutning (Typ-C) för enkel konfiguration av den anslutna VAV ASV 2*5 Fem fritt inställbara knappar 1) Kemiskt resistent glasyta Visningsbara enheter m/s, fps, l/s, m3/h, cfm, Pa, C, F, %rh, ppm FCCP200F010 Det internationella designpriset Tekniska data Spänningsförsörjning Spänningsmatning 5V; ±10% Belastning 0,7 VA Karakteristisk Larm akustisk Ljudnivå 80 db (A) Frekvens Larmvaraktighet 2) Fördröjning 4 khz 60 s inställbar 0 till 3200 s Optiskt larm Ljusstyrka EN 842, punktlig Betraktningsvinkel > 120 Temperaturgivare Mätområde temp.givare 3) C Omgivningsförhållanden Driftstemperatur C Lagringstemperatur C Tillåten luftfuktighet <5...85% rf Utan kondensation Måttupgifter Design B H D mm Normer, riktlinjer Skyddsklass Kapsling (vid korrekt installerad) EMC Direktiv 2014/30/EU III IP 41(lodrätt montage) 1) Kopplad mot rumsautomationsstation EY-RC504/505 och CASE Engine 2) Kan ställas in via mjukvaran CASE VAV. 3) Efter installation, måste temp.givaren kalibreras genom mjukvaran CASE Engine under idrifttagningen Rätten till ändringar förbehållna 2017 Fr. Sauter AG 1/6

2 Översikt typer Typ FCCP200F010 Beskrivning Dragskåps övervakning och visning Tillbehör Typ Funktionsbeskrivning Enheten FCCP 200 är en dragskåpsfunktionsdisplay och används för att övervaka laboratoriedragskåp, tryckzoner och andra omgivningsförhållanden. Enheten kan användas, och används endast för detta ändamål. Enheten FCCP 200 kan anslutas via RS-485-gränssnittet via SLC protokoll till en rumsautomationsstation EY-RC 504/505. Således kan, mångsidiga tillämpningar såsom parametriska visningar och larmhantering enkelt ordnas. I en CASE Engine integrerad firmware modul, låter man alla ingångar och utgångar utvärdera och integreras väl med i komplexa rum med automatiseringsfunktioner. Till exempel, kan ett fullständig inomhusklimats styroperationer och visnign ordnas. Valda börvärden och ärvärden för temperatur och luftflöde, samt ljus och persienner kan styras via knappar och representerar det faktiska antalet givare på skärmen. För lämplig ändring av rumskontroll larmet och visningsenhet kan FCCP integreras i SAUTER rumsautomation. Efter en viss tid, är displayenheten i ECO-läge för att vara så energieffektiv i vänteläge eller tiden visas. Efter ett tryck på strömbrytaren, den nedtonade knappen ikonen, visas allt igen. FCCP 200 är en prisbelönt konstruktion av rumsreglering enhet som ansluts i renrum, laboratorier och rum med krävande estetik med funktionalitet. I samband med en volymflödetskompaktregulator ASV 2 **, kan enheten användas som display och larmavisering för rummet och kanaltryck och dragskåp. Enheten signalerar genom att ändra bakgrundsbelysningen för att växla från septisk till aseptisk tillstånd eller sjunker under en önskad inställningspunkt vid rumstryck övervakning. Med avstängningsknappen kan användaren tysta summern. Parametrarna ställs in via programvara CASE VAV. Enligt EN dragskåp, som är utrustade med en funktionsindikering för att övervaka den korrekta frånluftsvolymflöde. För detta ändamål, kommer den avgivna mängden luft kontinuerligt detekteras och jämförs med frånlufts volymen fastställs av dragskåpstillverkaren. Om det inte finns tillräckligt flöde för användaren, så visasfelet med hjälp av en display, hörbara och visuella larm. I kombination med kompaktregulatorn ASV ger övervakningssystemet FCCP energieffektiv drift av säkrar och reglerar ventilationsfunktionen i enlighet med EN Konfigurationspluggen som är placerad på undersidan av FCCP 200 ger åtkomst till volymflödetskompaktregulatorn ASV 2 **. Detta möjliggör bekväm konfiguration av kompaktregulatorn. Det kommer hela tiden nya applikationer med nya eller parametrar som skall ändras. Avsedd användning Denna produkt är avsedd endast för avsett ändamål av tillverkaren, som beskrivs i avsnittet "Funktionsbeskrivning ". Detta inkluderar överensstämmelse med alla tillämpliga bestämmelser produkt. Ändringar eller modifieringar är inte tillåtna. Funktionsöversikt (FCCP) Knapp Beskrivning USB anslutnings set USB-C RJ12 kabel FCCP 200 Funktion «Dragskåpsövervakning» max Nöddrift. Genom att trycka på max-knappen så är frånluftsflödet kodade läge oberoende av luckan höjs till parametriserade max volymflödet. Obs! ASV 2xx, kan i stället för max funktionen spjället OPEN tilldelas. min Avstängningsläge. Genom att trycka på knappen min, kommer minluft att strömma, oberoende av luckans givarposition till parametriserade volymflöde min sänks. Mute Manuell kvittering av ljudlarmet. Det hörbara larmet stängs automatiskt av efter ca. 90s Ljus Tända och släcka ljuset i dragskåp. Funktionen är oberoende av det nuvarande läget i dragskåpet. I/O Knapp för funktionell tillkoppling eller avstängning av dragskåpet. Alla övervakningsfunktioner är inaktiverade. 2/6 Rätten till ändringar förbehållna 2017 Fr. Sauter AG

3 m3/h Time 6 7 max Nr. Värde Beskrivning 1 Nattsänkning Bekräftar aktiverad nattsänkning. Denna funktion kan realiseras med en högre nivå i rumsautomationsstationen (ecos504 / 505). 2 Närvaro Visar frisättningen av den valfria integrerade till dragskåpet närvarodetektorn. 3 Mute Indikerar att den inbyggda summern är avstängd. 4 Ljus Anger om belysning i dragskåp är tänd eller släkt. 5 Enhet Visar enheten för det visade värdet. 6 Tid Visas när FCCP 200 återspeglar den nuvarande systemtiden. (Endast i kombination med ecos 504/505) 7 Värde Visar värdet av det fysiskt övervakade värde. 8 max/min Bekräftar aktiverade funktionen max. eller min. 9 Luckpos, utanför omr. Varnar om luckan öppnas mer än 500 mm. Övervakning av luckan kan optinalt övervakas av lägesgivaren SGU Lucka stängd Indikerar att luckan är stängd. 11 Samhörighet Indikerar att alltför många dragskåp öppnas samtidigt. Block Signal ASV 205 ASV 215 LS Matning Matning MM Systemjord Systemjord 01 AI/AO V AI/AO V 02 AI/AO V AI/AO V 03 DI/RI-1k/10k AI/AO V 04 DO/PWM oc ~/= DI/DO 05 DO/PWM oc ~/= DI 2 06 RS-485 D-A RS-485 D-A 07 RS-485 D+A RS-485 D+A 08 RS-485 Common RS-485 Common 3 06 RS-485 D-B RS-485 D-B 05 RS-485 D+B RS-485 D+B 04 RS-485 D-A RS-485 D-A 03 RS-485 D+A RS-485 D+A V= 5 V= Rätten till ändringar förbehållna 2017 Fr. Sauter AG 3/6

4 Anslutningsschema FCP oller - µc tr o Uart-B FCCP FCP200 A 1 B V D+A D-A V 6 7 D-A V +5 V RS-485A D+A A 1 B 5 V + /- 10% D+A D-A Port 1 D+B D-B RS-485A Intern länk Port 1 RS-485A OBS. RS-485A via port 1 ger bara tillgång till nätverket för att konfigurera anslutna ASV2xx enheter. RS-485B används för anslutning av punkt-till-punkt data mellan ASV2xx, EY-RC 504 och FCCP /6 Rätten till ändringar förbehållna 2017 Fr. Sauter AG

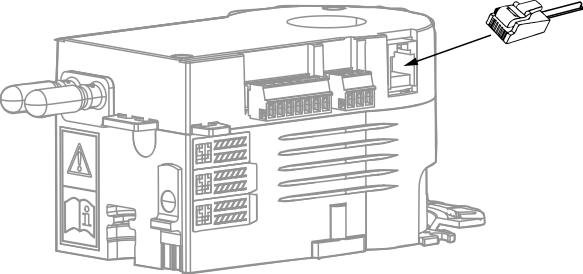

5 lllllllll Produktdatablad Anslutning FCCP till ASV2* med medföljande kabel Anslutning av FCCP till EY-RC 504/505 Projekterings- och montageanvisningar Dragskåpets funktionsdisplay och övervakning FCCP 200 kan vara ytmonterade direkt på dragskåpet. En färg integration av dragskåpet är också möjligt. För detta ändamål måste en lämplig monteringsanordning sättas upp. Laboratoriet kommer att levereras en funktionsdisplay och övervakning med en 2,9 m lång anslutningskabel, vilket möjliggör enkel montering med kontakter. Som framgår av diagrammet ovan kan både rumsautomationsenheten EY-RC och ASV2 endast mata en FCCP. Upp till fyra enheter kan anslutas till EY-RC504/505 och integreras i SAUTER rumskoncept. Dock måste dessa levereras separat. Den maximala kabellängden är 30 m. Rätten till ändringar förbehållna 2017 Fr. Sauter AG 5/6

6 aaaaaaaaa Produktdatablad Anslutnings varianter Antal FCCP: ASV2* Med intern kraftmatning ASV2* Med extern kraftmatning 5 V EY-RC 504/505 Med intern kraftmatning EY-RC 504/505 Med extern kraftmatning 5 V per RS-485 bus 4 per RS-485 bus Kablage Area Längd Min. 0,75 mm 2 Max. 3 m för anslutna enheter såsom ASV 2 * 5, givare och dragskåpsfunktionsdisplay och (AWG20) övervakning Max. 1,5 mm 2 (AWG16) > 3 m för anslutning till fastighetens övervakningssystem Bortskaffande Omhändertagande skall ske enligt lokala och aktuell lagstiftning som alltid skall beaktas. Vänligen se materialdeklarationen för mer information om material för den här produkten. Konfiguration av adress via tangenter För att ställa in Rumsenhet ID (RUID) tryck "ON / OFF" och mute-knappen samtidigt i 5 sekunder. Färgen på displayen ändras sedan till grönt. Den nuvarande enhetsadressen visas. Genom att trycka på knappen "max" och "min", kan adressen i intervallet mellan en och fyra ökas eller minskas. Observera: två identiska RUIDs kan inte tilldelas för varje buss. Vid användning av EY-RC504/505 station tilldelas RUID 1 till 4 per buss ; dvs högst åtta enheter kan användas på en modul ecos. Måttritning (FCCP) > 1 cm > 3 cm Fr. Sauter AG Im Surinam 55 CH-4016 Basel Tel /6 Rätten till ändringar förbehållna 2017 Fr. Sauter AG
