1 PAPPER, TRYCK OCH SKRIVARE Sasan Gooran 1/8/15 Grafisk teknik 1

2 PAPPER består av? Vid tillverkningen av papper utgår man från pappersmassa: Mekanisk: cellulosafibrer utvinns ur veden genom malning. Råvaran är barrved, framför allt från gran. Kemisk: cellulosafibrer utvinns ur veden genom kokning med kemiska tillsatser. Råvaran är barrträd (långfibrig massa) och lövträd (kortfibrigmassa). 1/8/15 Grafisk teknik 2

3 PAPPER Trähaltigt: > 10% mekanisk, < 90% kemisk. Har gulgrå ton och används till dagstidningar, tidskrifter och kataloger. Träfritt: <10% mekanisk, >90% kemisk. Har hög vithet, goda styrkeegenskaper och används till de flesta typer av trycksaker. 1/8/15 Grafisk teknik 3

4 PAPPER Blekning Nästan all pappersmassa som skall användas till tryckpapper genomgår blekning för att bli ljusare. Blekningen görs numera m.h.a peroxider eller mindre aggressiva klorföreningar. 1/8/15 Grafisk teknik 4

5 PAPPER Tillsatsmedel Limämnen och fyllmedel används till nästan allt slags papper. Limämnena ger ett papper som bättre motstår fukt. Fyllmedlen gör papperet jämnare och mer ogenomskinligt (ökar opacitet), samt ger bättre och jämnare färgupptagning. Vanliga fyllmedel: Kaolin (lera), Kalciumkarbonat (krita) 1/8/15 Grafisk teknik 5

6 PAPPER Bestruket och obestruket Bestruket: Jämnare yta. Bättre optiska egenskaper och tryckbarhet. Hög glans i tryck. Papper till Broschyrer och tidskrifter. Obestruket: Brev- och kopieringspapper. 1/8/15 Grafisk teknik 6

7 PAPPER Val av papper Mycket text: Ett något gultonat papper. Papperet bör också vara matt och obestruket. Bild: Vitt och glättande papper för att uppnå maximalt kontrast. Bestrukna papper ger högre bildkvalitet. 1/8/15 Grafisk teknik 7

8 PAPPER Tryckmetod Offsettryck: Papperet bör vara ytstarkt. Djuptryck: Papperet bör ha ett slät yta. Xerografisk (laserutskrift eller kopiering): Papper med lite ojämnare yta, och till största delen obestrukna papper. 1/8/15 Grafisk teknik 8

9 TRYCK Tryckning: En process som mekaniskt överför en bild från ett permanent bildbärande medium till ett substrat. EX: Fotografi och Kopiator betraktas INTE som tryckning enligt denna definition. 1/8/15 Grafisk teknik 9

10 TRYCKPRESSAR Digelpress Cylinderpress Rotationspress 1/8/15 Grafisk teknik 10

11 TRYCKPRESSAR Digelpress Tryckplåt Både tryckmediet och substratet är plana. Tryckmediet färgas in och trycks mot substratet. Enkel men långsamt. Enorma krafter behövs. 1/8/15 Grafisk teknik 11

12 TRYCKPRESSAR Cylinderpress Papper Tryckplåt Tryckmediet är plant men substratet läggs mot en cylinder och rullas över det infärgade tryckmediet. Mindre krafter behövs och jämnare tryck. Långsam. 1/8/15 Grafisk teknik 12

13 TRYCKPRESSAR Rotationspress Tryckcylinder Papper Mottryckcylinder Tryckmediet kröks till en tryckcylinder och sätts att rotera mot en mottryckscylinder. Substratet matas in mellan dessa. Snabb och vanligast idag. 1/8/15 Grafisk teknik 13

14 TRYCKMETODER Klassificering, beroende på vilket slags tryckmedium som används: Högtryck Djuptryck Plantryck Stenciltryck 1/8/15 Grafisk teknik 14

15 TRYCKMETODER Högtryck Tryckplåt Färg fastnar på de upphöjda ytorna. Därefter trycks plåten mot mediet (papperet) och en bild uppstår. 1/8/15 Grafisk teknik 15

16 TRYCKMETODER Högtryck Infärgningsvals Tryckcylinder Papper Mottryckcylinder 1/8/15 Grafisk teknik 16

17 TRYCKMETODER Högtryck Användes redan på 1440-talet. För år sedan var det också mycket vanligt, speciellt för dagstidningsproduktion. Idag är tryckmediet av fotopolymermaterial, flexotryck (flexographic printing). Största tillämpning för förpackningstryck. 1/8/15 Grafisk teknik 17

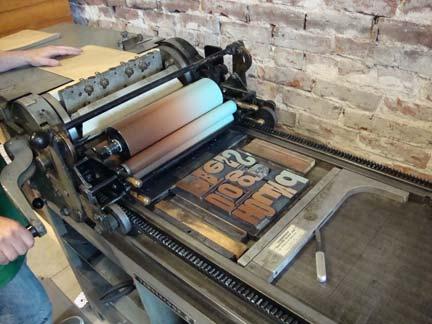

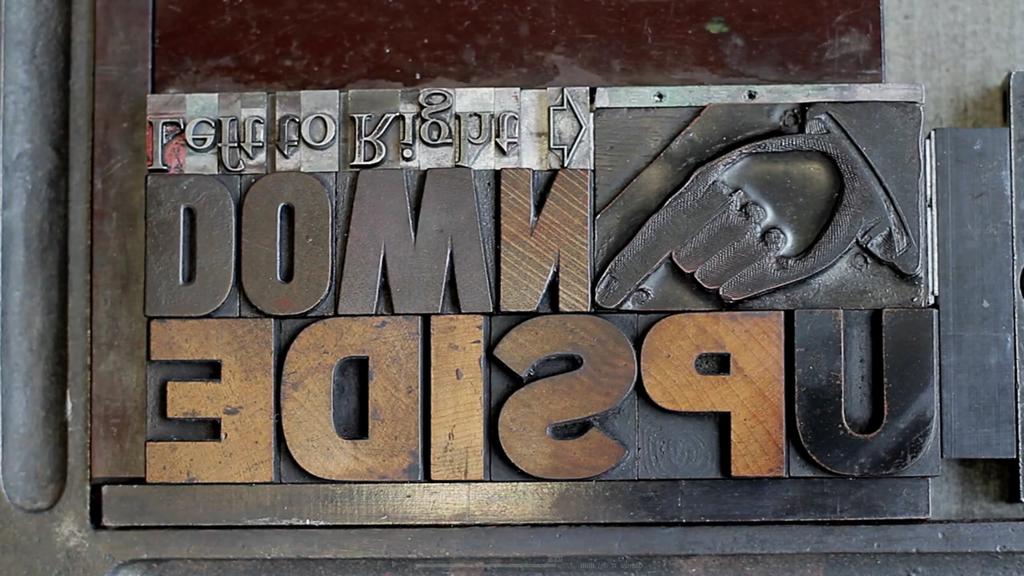

18 TRYCKMETODER Högtryck 1/8/15 Grafisk teknik 18

19 TRYCKMETODER Flexotryck Tryckformen är gjord av gummi eller plastmaterial. Direkt tryckande. Mottryckscylindern är hård. Tryckformen (Kliché): är ljuskänslig och de tryckande ytorna härdas m.h.a ultraviolett ljus. De icke belysta (icke tryckande) ytorna sköljs bort efter exponeringen. 1/8/15 Grafisk teknik 19

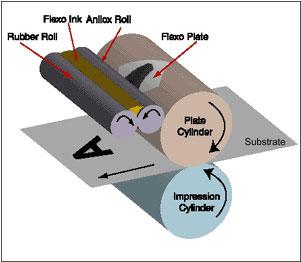

20 TRYCKMETODER Flexotryck 1/8/15 Grafisk teknik 20

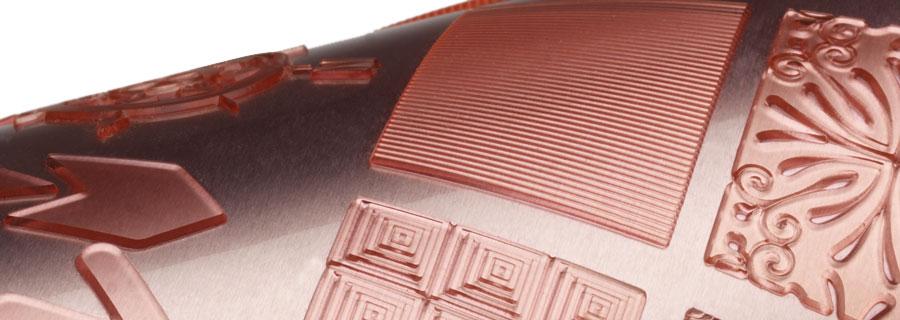

21 TRYCKMETODER Flexotryck 1/8/15 Grafisk teknik 21

22 TRYCKMETODER Flexotryck +Kan trycka på de flesta material. + Vattenbaserade tryckfärger kan användas. - har ofta problem med att återge hela tonvärdesskalan. - ej så hög tryckkvalitet som offset 1/8/15 Grafisk teknik 22

23 TRYCKMETODER Djuptryck Plåten dopas i lättflytande färg. Färgen skrapas av eller torkas bort från den släta ytan och blir kvar endast i groparna. Papperet trycks mot plåten och färgen avsätts. 1/8/15 Grafisk teknik 23

24 TRYCKMETODER Djuptryck Papper mottryckcylinder Torkaggregat Skrapa Tryckcylinder Infärgningsbad 1/8/15 Grafisk teknik 24

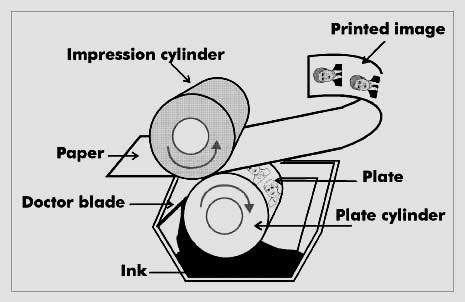

25 TRYCKMETODER Djuptryck 1/8/15 Grafisk teknik 25

26 TRYCKMETODER Djuptryck Stålgravyr, Man graverar in ett mönster i en stål- eller kopparplåt. Används till värdetryck (frimärken, sedlar). Rotationsdjuptryck, Används för större vecko- och månadstidningar i världen. Hög tryckkvalitet. Behöver slätare papper. 1/8/15 Grafisk teknik 26

27 TRYCKMETODER Plantryck Plåten har inga egentliga höjdskillnader, istället olika ytegenskaper, så att tryckfärgen fastnar endast på vissa ställen. Det vanligaste är litografisk offsettryck (offsettryck) 1/8/15 Grafisk teknik 27

28 TRYCKMETODER Offsettryck Fuktverk Färgverk Tryckcylinder Papper Offsetcylinder Mottryckcylinder 1/8/15 Grafisk teknik 28

29 TRYCKMETODER Offsettryck 1/8/15 Grafisk teknik 29

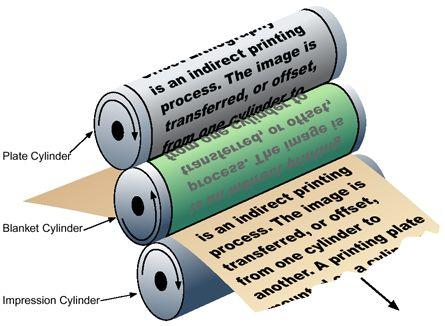

30 TRYCKMETODER Offsettryck 1/8/15 Grafisk teknik 30

31 TRYCKMETODER Offsettryck Tryckmediet är en tunn aluminiumplåt med något slags beläggning för att ändra ytegenskaper. Finns också vattenfrioffset eller torroffset 1/8/15 Grafisk teknik 31

32 TRYCKMETODER Offsettryck 1/8/15 Grafisk teknik 32

33 TRYCKMETODER Stenciltryck Stenciltryckmediet är tunt med små hål. Färgen pressas m.h.a en skrapa från baksidan igenom tryckmediet och avsätts på substratet. 1/8/15 Grafisk teknik 33

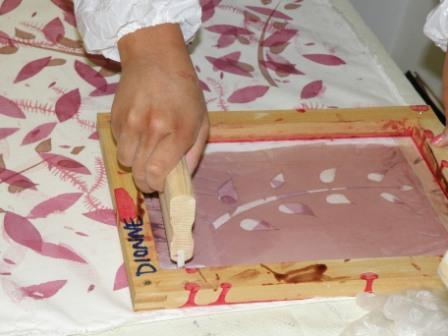

34 TRYCKMETODER Stenciltryck - Screentryckning 1/8/15 Grafisk teknik 34

35 TRYCKMETODER Stenciltryck Tryckcylinder Papper Mottryckcylinder Screentryckning använder denna tryckmetod 1/8/15 Grafisk teknik 35

36 TRYCKMETODER Stenciltryck Hög upplösning och kvalitet. Billigt att trycka stora ytor. (reklam affischer) 1/8/15 Grafisk teknik 36

37 FLERFÄRGSTRYCK Man kan trycka varje färg för sig genom att köra substratet flera gånger genom en och samma tryckpress och byta tryckmedium och färgen mellan gångarna. Vanligast: Flera färger trycks direkt efter varandra med flera tryckverk i samma tryckpress. 1/8/15 Grafisk teknik 37

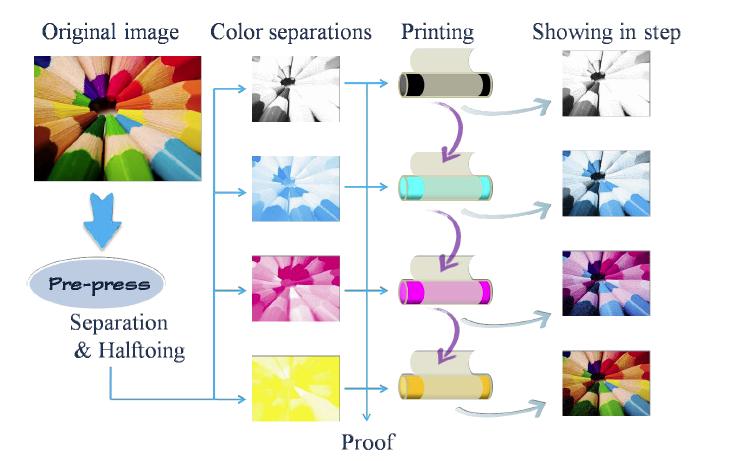

38 FLERFÄRGSTRYCK 1/8/15 Grafisk teknik 38

39 FLERFÄRGSTRYCK Problem Färgerna kan smeta i efterföljande tryckverk eller blandas ut i varandra. De hamnar inte i exakt den önskade positionen i förhållande till varandra, man får problem med registerhållningen. 1/8/15 Grafisk teknik 39

40 SKRIVARE Tryckning: En process som mekaniskt överför en bild från ett permanent bildbärande medium till ett substrat. Enligt definitionen är de flesta digitala skrivteknologier egentligen inte att betrakta som tryckmetoder. Begreppet Digital tryckning används trots detta för att beteckna alla former av datorgenererad utskrift på papper. 1/8/15 Grafisk teknik 40

41 XEROGRAFISKA SKRIVARE Papper Toner Exponering Skrivartrumma Fixering Trumman laddas upp. Trumman belyses och ändrar sin laddning där ljus träffat ytan. Sedan sprider man färgpulver, toner, över ytan som fastnar där trumman är laddad. Sedan överförs tonern till papperet. Till sist fixeras bilden med värme. 1/8/15 Grafisk teknik 41

42 LASERSKRIVARE I stället för att exponera trumman med en optisk avbildning, sveper en laserstråle över ytan med hjälp av roterande speglar. Genom att modulera laserstrålen på elektrisk väg kan en godtycklig bild byggas upp på trumman. Snabba utskrifter med hög kvalitet till ett lågt pris per kopia. 1/8/15 Grafisk teknik 42

43 LED-SKRIVARE I stället för en svepande laserstråle används en fast matris av tusentals lysdioder (Light Emitting Diodes, LED) som är lika bred som sidan. Ändå kallas de ofta för laserskrivare. 1/8/15 Grafisk teknik 43

44 BLÄCKSTRÅLESKRIVARE (Ink Jet) Sprutar ut färg direkt genom ett munstycke som man sveper över papperet samtidigt som man styr färgflödet med elektriska signaler. Kan konkurrera Laserskrivare när det gäller kvalitet och är betydligt billigare. Ganska långsamma (jfr.t m laserskrivare) och dyrare per kopia. 1/8/15 Grafisk teknik 44

45 INK JET Drop on demand Papper Skrivarhuvud Skriver genom att svepa ett ganska smalt skrivarhuvud över papperet radvis, och mata fram papperet i små steg mellan varje svep. 1/8/15 Grafisk teknik 45

46 INK JET Continuous jet Munstycke Avlänkning Skrivsignal Slask Papper Kontinuerlig ström av droppar skjuts ut. Droppar man inte vill ha ut på papperet ger man en svag elektrisk laddning i utskjutningsögonblicket och avlänkar dessa i ett elektriskt fält. 1/8/15 Grafisk teknik 46

47 INK JET Continuous jet -Man förbrukar lika mycket bläck oavsett om man skriver ut mycket eller litet. Mycket dyrare en vanliga ink-jet. +Hög utskriftskvalitet, förhållandevis snabb, dropparna kan göras mindre. 1/8/15 Grafisk teknik 47
