Panex. Web EPC Reservdelskatalog. Använd endast Internet Explorer, skriv in adressen som visas ovan.

Transkript

1 Panex Web EPC Reservdelskatalog Använd endast Internet Explorer, skriv in adressen som visas ovan.

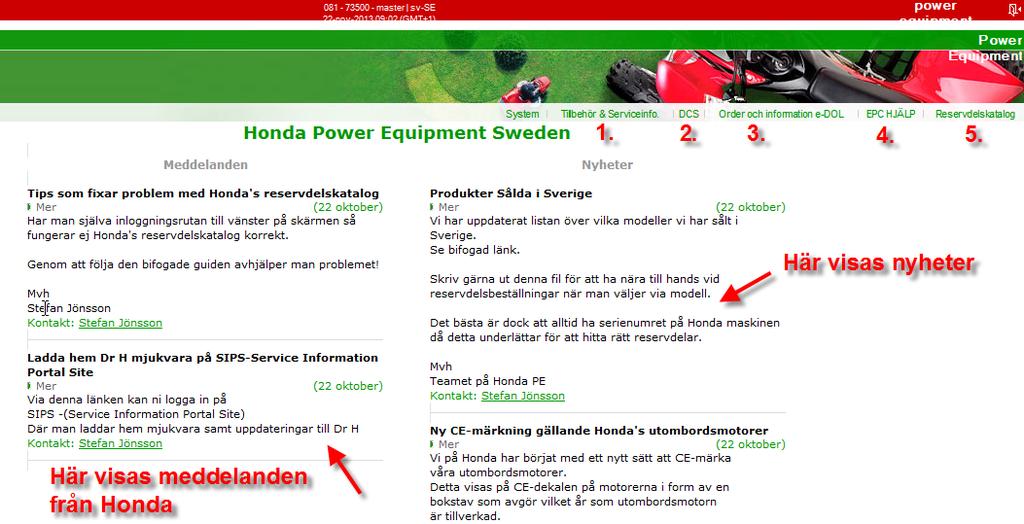

2 Panex startsida 1. Länk till Tillbehör och Serviceinfo, menyträd öppnas till vänster 2. Länk till DCS- Ett nytt fönster öppnas till vårt system DCS där man garantiregisterar sålda Honda-maskiner 3. Länk till e-dol, Hondas ordersystem för reservdelar, menyträd öppnas till vänster 4. EPC-hjälp länk med lathundar för Reservdelskatalog (Web-EPC), Ordersystem(e-DOL)

3 5. Reservdelskatalog länk till Reservdelskatalogen som även kallas Web-EPC Menyträd öppnas till vänster Reservdelskatalogen eller Web EPC som den också benämns. Förklaring till Väntermenyn som visas när man klickar på Reservdelskatalog Web dokument- Här finns alla tillgängliga Verkstadshandböcker, Setup, Monteringsanvisningar WEB EPC Hondas Reservdelskatalog Inköpslista- Öppnar Inköpslistan Reservdelskatalog- Öppnar sprängskiss programmet WEB QRG Snabblista Snabblistor QRG- Öppnar programmet snabbvalslista Bulletiner - Användare Öppnar Bulletinssökningsprogrammet WEB PIT Product Information Tool PIT öppnar program där man kan söka på remmar, vajrar, propeller mm

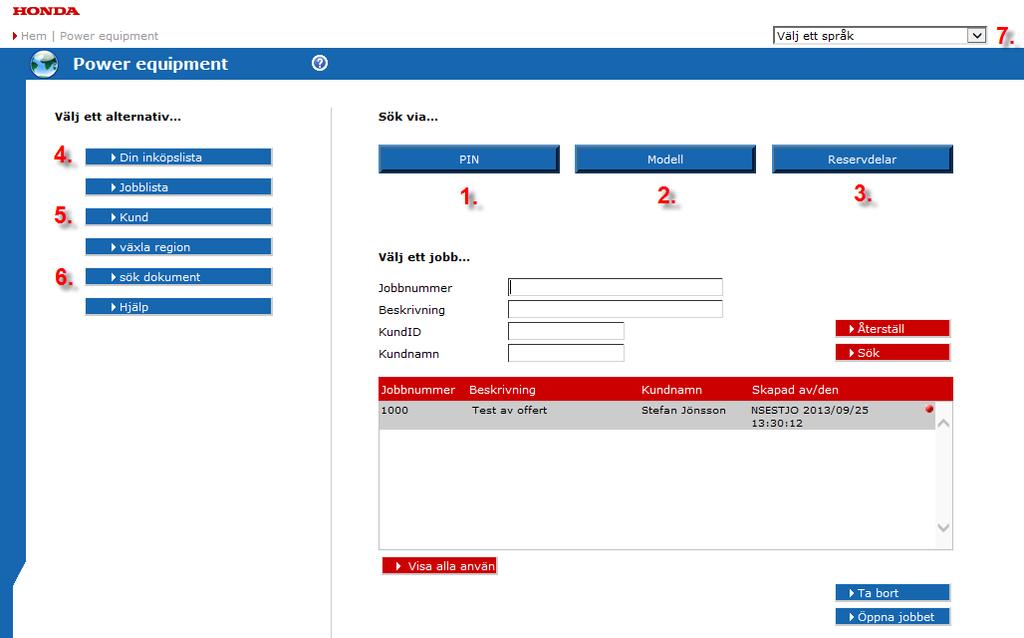

4 Reservdelskatalog 1. PIN- Sök via Product Identification Number Sök via produktens chassinummer/serienummer Det absolut bästa sättet att söka fram reservdelar! 2. Modell Sök via modell Använd endast när man inte har maskinens serienummer 3. Reservdelar Sök via reservdelens artikelnummer Ett bra sätt att se om en artikel passar till olika modeller 4. Din inköpslista Öppnar din inköpslista Här visas de reservdelar som ni lagt till i er inköpslista 5. Kund Här visas de kunder ni har lagt till 6. Sök Dokument Här öppnas programmet där ni kan söka efter verkstadshandböcker, monteringsanvisningar, servicebulletiner mm 7. Välj språk Ibland kan det vara bra att växla till Engelska tex om det finns en dålig svensk översättning så kan det underlätta när man ser det engelska original ordet.

5 PIN Vid PIN sökning skriver man in maskinens serienummer som består av 4 bokstäver-7siffror tex BAVJ Klicka sedan Gå vidare för att komma till sprängsskisserna. Man kan även bocka för Ange Motornummer För utombordare söker man då på serienumret som står på motorblocket Att söka via PIN är det absolut bästa sättet att söka reservdelar på. Oftast kommer man rakt in på exakt rätt modell och man får automatiskt rätt reservdelar. Valt serienummer visas nere i vänstra hörnet tillsammans med vilken modell det är! Genom att söka via serienummer så kommer man att spara mycket tid. ANVÄND PIN!!!

6 MODELL 1. Man kan klicka på Utombordaren ikonen 2. Man kan söka genom att klicka på kategori och välja utombordare i listan som visas 3. Man kan skriva in modellen tex BF50 När man har valt enligt 1 och 2 så visas alla modeller För att söka enligt alternativ 3, så skriver man in en del av modellnamnet tex BF50 En lista över alla 50hästars visas, sen får man klicka sig vidare till önskad modell vilket kan vara svårt och som man hade undvikit genom att använda PIN istället

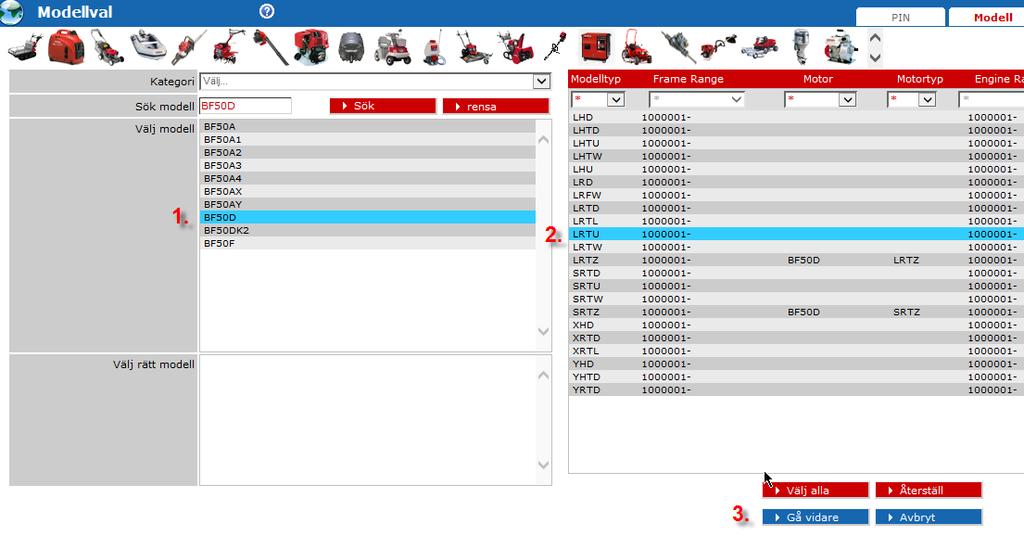

7 Modell fortsättning I ett exemplet nedan ska vi hitta en BF50DLRTU 1. Markera BF50D i listan till vänster 2. Markera LRTU i listan till höger 3. Klicka Gå Vidare för att komma till sprängskisserna Nere i vänstra hörnet visas vad vi valt, i detta fall BF50D LRTU

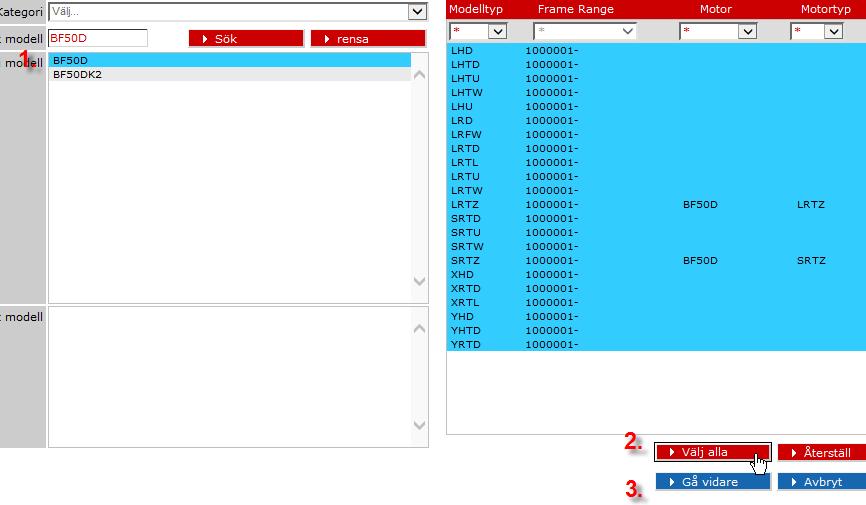

8 Modell fortsättning Om man är osäker på exakt vilken modellbeteckning maskinen har så kan man välja samtliga modeller, så här: 1. Markera BF50D i listan till vänster 2. Klicka på Välj Alla, alla blir då blåmarkerade, vill man ångra klickar man på Återställ 3. Klicka Gå Vidare för att komma till sprängskisserna Nere i vänstra hörnet visas vad vi valt, i detta fallet samtliga BF50D modelltyper Väl inne i sprängskisserna så kommer man att få upp fler artikelnummer. Vilket kommer att försvåra att välja rätt reservdel. Genom att söka via serienummer så kommer man att spara mycket tid. ANVÄND PIN!!!

9 Reservdelar 1. Skriv in reservdelens artikelnummer, klicka sök 2. Här visas vilka modeller som just det artikelnumret passar till. 3. Klicka på Välj alla 4. Klicka på Gå vidare Sprängskissen för valt artikelnummer visas

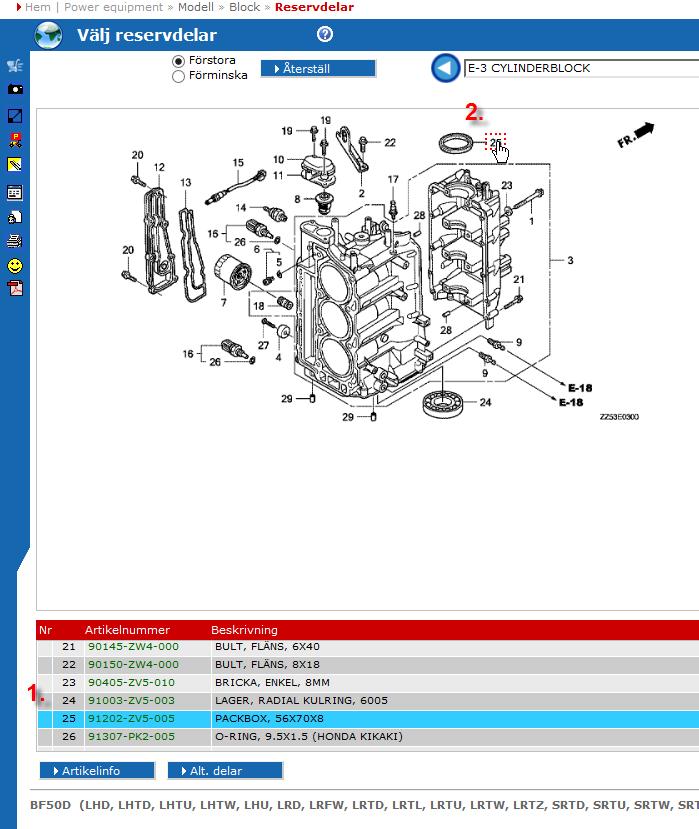

10 Reservdelar fortsättning 1. Artikelnumret som vi sökt på är en packbox som har position 25 i artikelnummerlistan nedan. 2. Artikelnumret har nummer 25 på sprängskissen Packboxen sitter på cylinderblocket vilket även visas i ovankant av bilden E-3 Cylinderblock

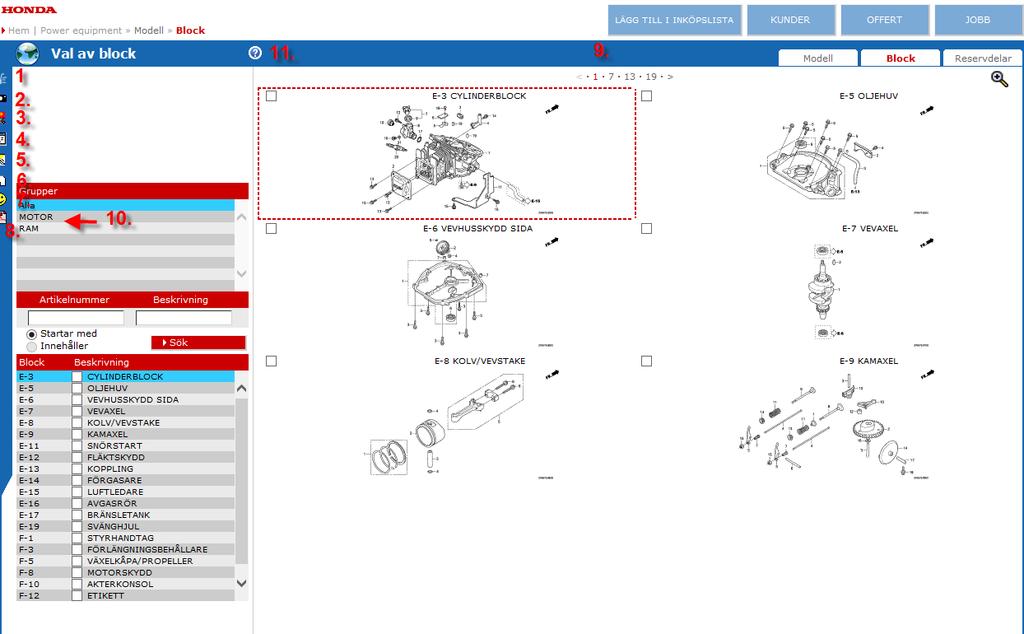

11 Förklaring av sidan Val av Block 1. Inköpslista här läggs valda delar till 2. Ritningar På/Av växlar mellan att visa och ej visa ritningarna 3. Modellinformation info om modellen visas samt ev. bild 4. Förord länkar vidare till valda delar av servicemanualen 5. Kommentarer Kommentarer visas om vald modell (om det finns några) 6. Sök FRT- Sök FRT för valt block (garantiersättning) 7. Snabbval Länkar till snabbvalsprogrammet 8. Web Dokument Länkar till programmet Web dokument, där man hittar servicemanualen > Navigeringsknappar. På varje sida visas 6st Block, sprängskisser 10. Välj att visa Block(sprängskisser) bara för motordelarna, ramen eller alla block

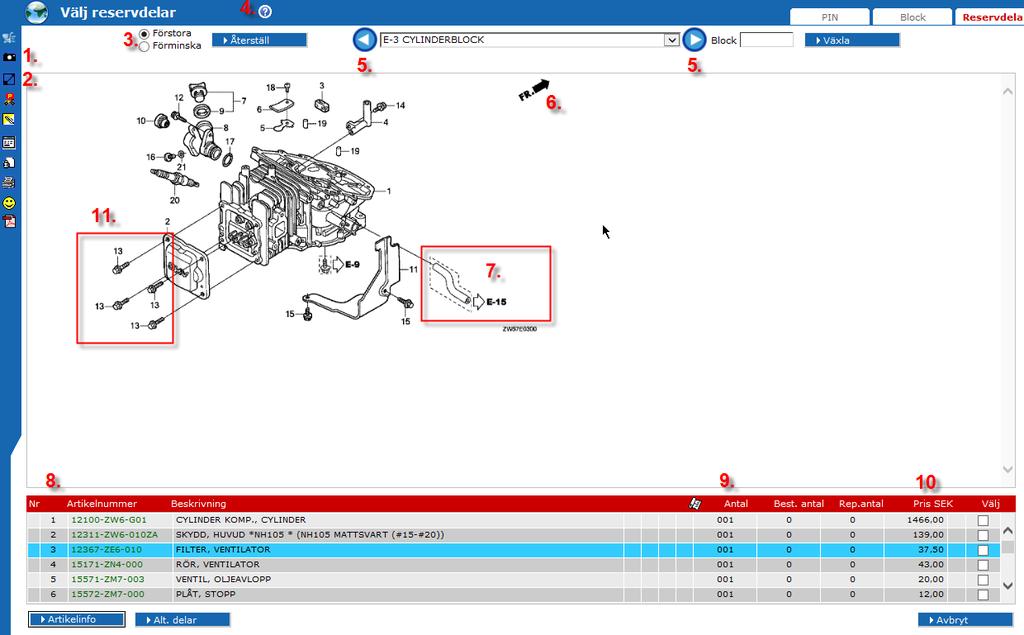

12 Förklaring av sidan Välj Reservdelar 1. Växlar mellan att visa Sprängskiss & Artikelnummer eller endast artikelnummer 2. Växlar mellan att visa Sprängskiss & Artikelnummer eller endast sprängskiss 3. Är förstora förbockad och man klickar i sprängskissen så förstoras bilden Är förminskas förbockad och man klickar i sprängskissen så förminskas bilden Klickar man på återställ så återgå bilden till standard inställningen 4. Hjälp visas för denna sidan 5. Navigera mellan de olika blocka man valt genom att klicka på pilarna 6. Visar åt vilket håll fronten är: FR 7. Visar att denna del som är streckad finns på ett annat block, i detta fall E Posistionsnummer, visar var på sprängskissen delen finns 9. Visar totalt antalet av delen till denna sprängskiss 10. Bruttopris exkl. moms visas per styck 11. Visar hur många av denna del som finns, i detta fall 4st

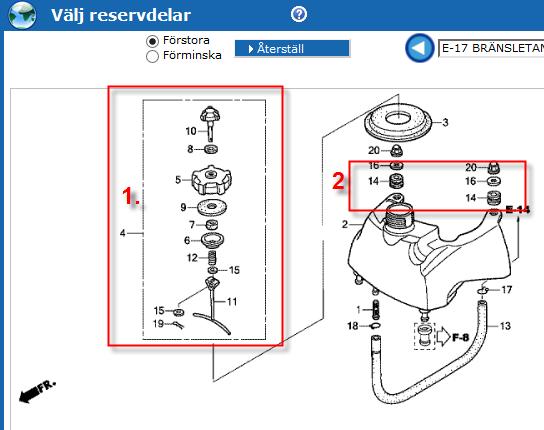

13 Förklaring av sidan Välj Reservdelar 1. Visar att om man beställer position 4 så får man allt innanför ramen Dvs. delarna 10, 8, 5, 9, 7, 6, 12, 15(2st), 11, 19 Man kan även beställa tex position nummer 10 separat 2. Visar att det finns 2st av position Visar även i artikelnummerlistan att det finns 2st av position 14 Skulle ett positionsnummer saknas(utsuddat) så innebär det att delen har utgått

14 Välj reservdel för att beställa I detta exempel skall vi leta upp och beställa ett bränslefilter till en BF2,3DK2 SCHU med serienummer BAVJ Sök via PIN

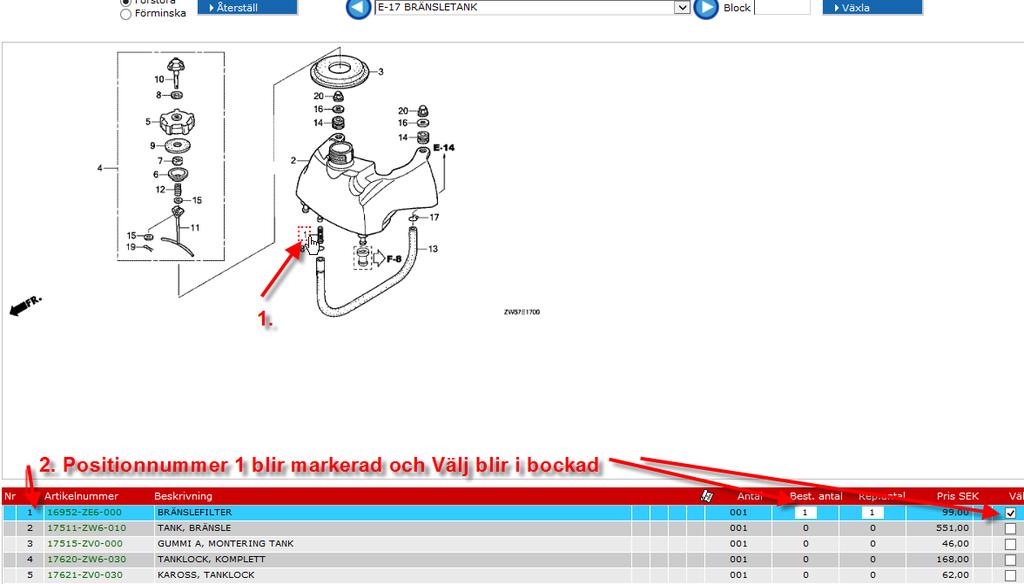

15 Välj reservdel för att beställa -fortsättning För att beställa vald del klicka på Lägg till i inköpslista Ett meddelande dyker upp efter att man lagt till delen i inköpslistan Detta innebär att delen ligger i inköpslistan och att bocken i Välj har tagits bort

16 Välj reservdel för att beställa-fortsättning Klicka på kundvagnen överst i det vänstra hörnet När man trycker på shoppingvagnen så öppnas inköpslistan

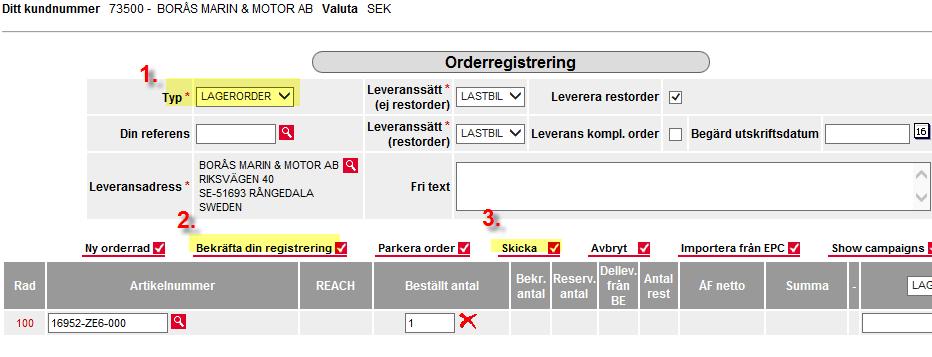

17 Välj reservdel för att beställa-fortsättning Efter att man klickat på order enligt föregående sida så kommer man vidare till Ordersystemet e-dol 1. Välj snabborder istället för lagerorder 2. Klicka på bekräfta registrering 3. Sista steget är att klicka skicka ordern Leveransinfo visas genom att man klickar på Leveransinformation på bilden som visas därefter.

18 Bulletiner Bulletiner kan visas på 2 olika sätt, längst i högra hörnet Klicka på Bulletiner tillgängliga för att öppna bulletinen. Bulletinen visas.

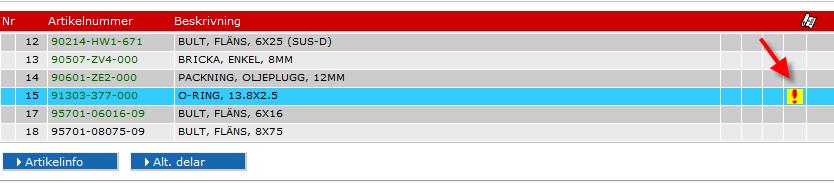

19 Bulletiner-fortsättning Bulletiner kan även visas i reservdelslistan som ett utropstecken Klicka på utropstecknet för att komma vidare. Nu öppnas Bulletinsökningsprogrammet med vald modell redan ifylld. Klicka på pdf filen vid pilen för att öppna bulletinen Samma bulletin som i första exemplet kommer att visas

20 Snabblista QRG Quick Referens Guide Man kan även hitta de vanligaste reservdelarna via ett snabbval. Klicka på den röda pilen för att utöka menyn, klicka därefter på Snabblistor QRG. Följande program öppnas. 1. Välj vilken modell ni vill få fram vanliga slitdelar till 2. Välj en i listan eller välj alla som i exemplet ovan 3. Välj en i listan eller bocka för att all snabbval som i exemplet ovan 4. Klicka sök 5. Alla delar i detta program kommer då att visas för vald modell I detta exempel så finns bara tändstift & propeller som snabbdelar Man beställer en del genom att bocka för delen i rutan Välj längst till höger Delen läggs då till i inköpslistan och man kan beställa delen vid senare tillfälle.

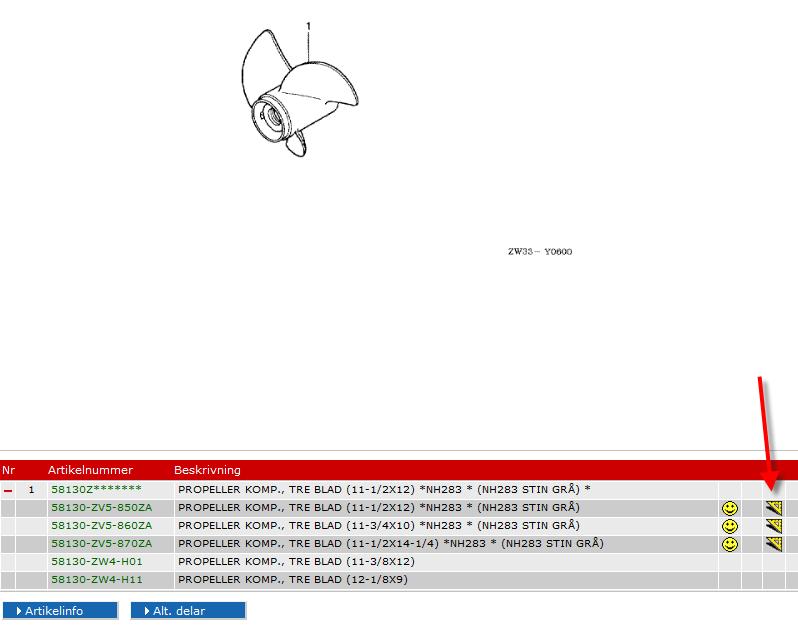

21 Hitta del via Part Identification Tool P I T PIT är ett program där man kan hitta info om propeller, remmar, vajrar, kablar Finns 2 sätt att använda detta program, dels genom att klicka på en ikon i reservdelslistan Klicka på ikonen vid pilen för att öppna PIT. PIT öppnas och info om vald propeller visas.

22 Hitta del via Part Identification Tool P I T-fortsättning Man kan även starta PIT programmet direkt från Panex-menyn men får då själv fylla i alla sök-kriterier. Klicka på WEB-PIT och sedan PIT för att öppna programmet PIT-programmet öppnas. Välj vilken typ av reservdel du vill se mer info om, i detta exempel väljer vi propeller 1. Välj kategori 2. Klicka på Fortsätt

23 Hitta del via Part Identification Tool P I T-fortsättning Nu får man göra sina val via rullgardinsmenyerna Material Antal blad Passande motorer

24 Hitta del via Part Identification Tool P I T-fortsättning Detta exempel visar en sökning över en 3-bladig aluminium propeller till en BF50D När man klickar Sök Del så visas en lista över 2 propellrar Dubbelklicka i listan på den som ni vill ser mera information om Denna bild visas med mer info om vald del Sedan är det bara att beställa genom att klicka på order eller genom att lägga till i inköpslistan.
