Daphne. För väggmontage. Beskrivning. Installation och reglering

Transkript

1 Daphne BR-VA-DAP 17-1 Återvinningsaggregat - Alltid rätt inneklimat!

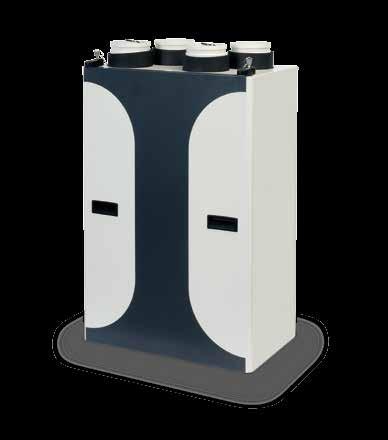

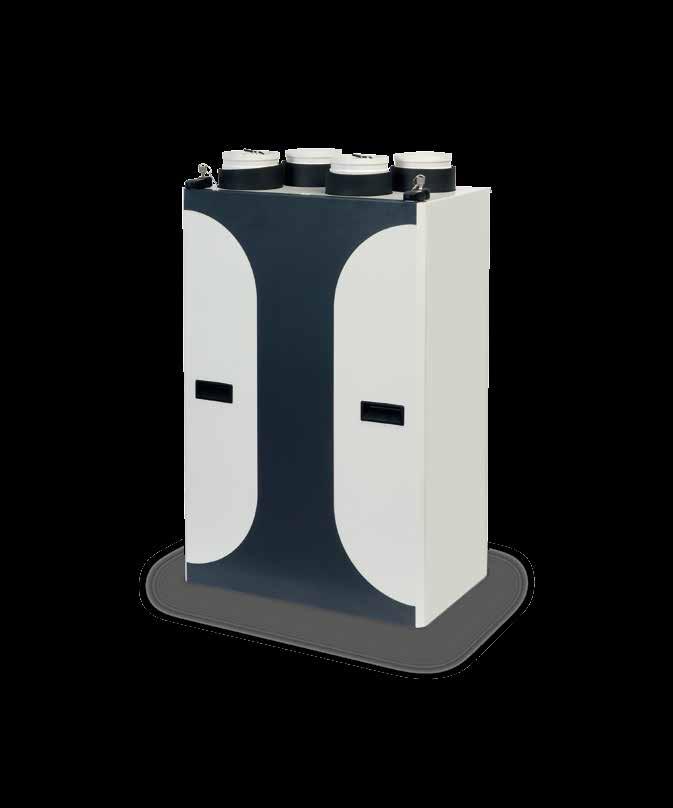

2 Daphne För väggmontage DAPHNE är ett energieffektivt värmeåtervinningsaggregat med motströmsvärmeväxlare som har en värmeåtervinningsgrad upp till 93%. Det har en kompakt design och är avsett för installation på vägg eller i köksskåp i villor, lägenheter och lågenergihus. Daphne är mycket enkelt att installera tack vare att aggregatet är vändbart. Aggregatet levereras med ett Basic reglersystem eller Comfort styrsystem med låsbar pekskärm. 3 storlekar med luftflöde från 150 till 500 m³/h Energieffektiva, tystgående EC-fläktar med låg SFP Kontinuerlig automatisk shuntning för kylning när det är varmt Enkel installation och enkelt underhåll Intelligent, fullt utrustad styrenhet med pekskärm (Comfort) Filter F7 (inlopp) och M5 (utlopp) som standard 2 Beskrivning Installation och reglering Aggregatet är avsett för drift i torr inomhusmiljö, vid omgivningstemperatur från 0 till 40 C och relativ luftfuktighet högst 80 %. Lufttemperaturen ska vara mellan -20 och 40 C. Aggregatet är avsett att transportera luft i miljö som är fri från grovt damm, fett, kemikalieångor och andra föroreningar. Aggregatets hölje består av sandwichpaneler. Kapslingsklass IP 20. Aggregatet monteras på vägg, 150 och 300 aggregaten kan placeras i köksskåp. Genom att aggregatet är vändbart behöver ingen hänsyn tas vid beställning till spegelvända lägenheter. Elanslutning 230/1. Värmeåtervinningsaggregatet finns med två regleralternativ. Basic som är ett enklare alternativ eller Comfort som är en helautomatisk reglering, optimerar driften för att uppnå minimal värmeförlust och bästa driftsekonomi, är försett med en illustrativ pekskärm. Bland funktionerna finns steglös shuntning, frysvakt, CO² styrning, RH-styrning, behovs/närvarostyrd ventilation eller konstantflöde.

3 Funktionsschema ) Fläkt 2) Värmeväxlare 3) Filter F7 (inlopp) 4) Filter M5 (utlopp) 5) Elektrisk förvärmare 6) Elektrisk eftervärmare 7) Kondensatledning 8) Förfilter G2 (tillval) 7 Primära parametrar Luftflöde (l/s) Statiskt tryck (Pa) Luftflöde (m³/h) 1 2 HRDA HRDA

4 Primära parametrar Luftflöde (l/s) Verkningsgrad (%) Luftflöde (m³/h) 1 2 HRDA HRDA1-500 Tekniska data HRDA1-050 Luftflöde (m3/h) (l/s) Inloppsfilter F7 F7 F7 Utloppsfilter M5 M5 M5 Spänning (V) 230/1-50 Hz 230/1-50 Hz 230/1-50 Hz Max fläkteffekt (W) Ing. effekt förvärmare (kw) 0,4 0,8 1,2 Ing. effekt eftervärmare (kw) 0,4 0,8 0,8 Vikt (kg) 44,5 58,0 92,0 Ljuddata HRDA1-050 Luftflöde (m3/h) (l/s) Hz 33,6 32,2 35,4 36,2 34,0 34,4 34,3 37,9 36,2 38,4 41,0 44,6 Ljudeffektnivå per frekvensband 125 Hz 250 Hz 500 Hz 1 Hz 2 Hz 38,8 43,1 37,4 30,9 26,7 38,9 44,9 39,5 32,1 24,6 42,4 48,3 41,5 33,9 29,2 44,4 50,0 41,9 33,2 28,7 41,5 52,0 58,1 40,3 34,4 42,4 53,4 60,5 41,9 38,1 43,0 53,9 60,7 43,9 41,8 45,9 54,5 57,1 43,0 41,4 45,1 46,0 48,4 43,0 40,3 47,1 49,9 49,9 47,4 47,6 49,9 52,1 50,2 49,4 50,3 53,1 53,5 50,7 47,2 47,5 1) Ljudtrycksnivå beräknad vid 3 meter för Q = 2 Energiklass (enligt ERD 2016/2018) HRDA Reglering Daphne Comfort A A A Daphne Basic A A A Total 4 Hz 22,5 19,9 26,6 26,6 25,5 30,4 33,3 32,9 31,9 38,8 41,9 39,8 8 Hz 25,0 24,7 25,1 20,2 20,2 21,0 21,7 21,9 26,5 28,7 32,7 31,2 LWA (db) 45,8 47,1 50,3 51,8 59,3 61,4 61,7 59,4 52,5 55,8 57,8 58,5 LWA (db)1 28,3 29,6 32,8 34,3 41,8 43,9 44,2 41,8 35,0 38,3 40,2 41,0

5 Dimensioner 366, , ,5 77 4x x G 5/4" HRDA , ,5 77 4x 9 402,5 147, , x ,5 252,5 G 5/4" ,4 HRDA , ,5 6x 9 4x 545, , , G 5/4" ,

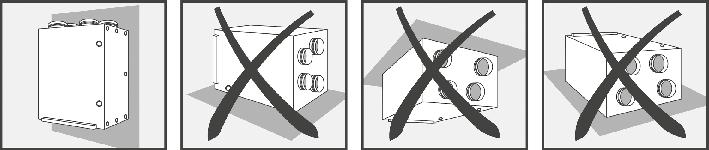

6 Installation och montering Aggregatet måste installeras med åtkomst för underhåll, service och demontering. Erforderligt fritt utrymme för serviceåtkomst A mm 600 B mm mm 200 mm * Tillräckligt utrymme för vattenlås krävs. 6 Mått A (mm) Mått B (mm)

7 Styrenheter DAPHNE-aggregatet finns med två typer av styrenhet: Basic och Comfort BASIC viktigaste manöverfunktioner - Styrenhet BASIC har en brytare (med spänningsdelare 0 10V) - Tre fläktvarvtal - Extern styrning (CO2, TILL/FRÅN, timer) - Autonom förvärmare, styrd av termostat - Sommar/vinter-funktion (shunt TILL/FRÅN) COMFORT viktigaste manöverfunktioner - Pekskärm - Steglös inställning av fläktvarvtal (0 10 V) - Steglös eftervärmning (intern elektrisk: halvledarrelä) - Steglös autonom reglering av förvärmning - Integrerad timer (dag, vecka) - Anslutningar för givare (tillval): CO2, RH, VOC (0 10) - Steglös shunt (temperaturreglering: frikyla, frysvakt) - Fläktjustering vid avvikelse (övertryck och undertryck) - Indikering av igensatta filter - Ventilationsläge CAV* eller DCV** - Forceringsfunktion stort luftflöde vid maximal effekt under inställd tid - Frikylningsfunktioner nattventilation (kylning) - Närvarofunktioner ändring av ventilation utifrån PIR givare - BMS anslutning via Modbus RTU, TCP *CAV= Konstant luftmängd **DCV= Behovsstyrd ventilation 7

8 Nödvändiga tillbehör COMFORT/BASIC Vattenlås för kondens SK-AKS3 Vattenlås för direkt anslutning till aggregatet. Vattenlås för kondens SK-HL138 Vattenlås för montering på vägg eller infällt. Rekommenderade tillbehör COMFORT/BASIC Luftfuktighetsgivare CI ADS RH-24 Rumsgivare för relativ luftfuktighet, för automatisk ventilation. CO2-givare CI ADS-CO2-24 Rumsgivare för CO2-halt, för automatisk ventilation. Förfilter G2 sats om 2 st. Filterinsatser Utbytesfilterinsatser för olika filterklasser och konfigurationer. Filtertyp klass G2 (tillval) FL-DAP-150-G2 FL-DAP-300-G2 FL-DAP-500-G2 Servomotor SERVO TD Nödvändigt tillbehör för automatisk styrning av spjäll. 8 Filtertyp klass M5 (standard) HRDA1-15-FI-M5 HRDA1-30-FI-M5 HRDA1-50-FI-M5 Filtertyp klass F7 (standard) HRDA1-15-FI-F7 HRDA1-30-FI-F7 HRDA1-50-FI-F7 Anslutningshylsa MK Anslutningshylsa för enkel demontering av aggregatet för service samt för att eliminera vibrationer i kanaler.

9 Backspjäll RSKR-Z Spjäll KRTK-A Spjäll RSKR-Z125 RSKR-Z150 RSKR-Z200 Spjäll KRTK-A125 KRTK-A150 KRTK-A200 Fördelningsbox ROZ-EPP-125 Rund ljuddämpare SVGLX Flexibel slang ROZ-DUOTEC075/061 Ljuddämpare SVGLX-1,0-125 SVGLX-1,0-150 SVGLX-1,0-200 Konsoler för köksskåp HRDA-HOLDER-SET 117,5 117,5 32,5 50 R1 15 B 6 0, , Rekommenderade tillbehör BASIC Timer med veckoprogram SH-TM

10 Rekommenderade tillbehör COMFORT Kanalgivare CO 2: CI-EE850-C3xx-FP Kanalgivare relativ luftfuktighet: CI-LCN-FTK140VV Givare för kanalmontering vid behovsstyrd ventilation. Det kompakta höljet möjliggör enkel installation med monteringsfläns direkt på ventilationskanalen. Kanalgivare för mätning av relativ luftfuktighet i luftkonditioneringssystem AQS Multi VMC-02VJ04 VMS-02C05 Trådlös CO2-givare, ppm, 230 VAC Central styrenhet för trådlösa givare. Enheten avger en signal 0 10 VDC för styrning av ventilationssystem. För att ange hur ventilationssystemet ska styras, mottar enheten trådlösa signaler från en eller flera styrenheter. VMS-02HB04 Trådlös givare för relativ luftfuktighet, 0 100% relativ luftfuktighet Luftfuktighetsgivare för ventilationssystem. Enheten utbyter trådlöst information om systemstatus med den centrala styrenheten. Batteridriven med 2 st AA batterier vilka ingår. PIR-givare CI PS 1003 IR närvarogivare för automatisk ventilation baserad på närvaro av personer i det ventilerade utrymmet. 10 CO2-givare för ventilationssystem. Enheten utbyter trådlöst information om systemstatus med den centrala styrenheten. VMN-02LM04 Trådlös styrenhet, 1xCR2032 VMN-02LM04 är en styrenhet för ventilationssystem. Enheten utbyter trådlöst information med den centrala styrenheten. Batteridriven med 1 st CR2032 vilket ingår.

11 Kodnyckel Ar t. kod HRDA1-015 U X CB E 75 - E E1 B - 0 A 0 Reservkod Version A Standard Ytbeläggning 0 Standard RAL9010 Styrenheter B Styrenhet Basic C Styrenhet Comfort X Utan styrenhet Eftervärme E1 Eftervärmare S0 Utan eftervärmare E1 Elektrisk eftervärmare (endast för styrenhet COMFORT) Förvärme E Förvärmare E Elektrisk förvärmare Filter 75 Inlopp F7/utlopp M5 Fläkttyp E EC-fläktar Värmeväxlare CB Motströmsvärmeväxlare av aluminium med shunt Åtkomstversion X Universal Installation U Övre utlopp Nominellt luftflöde 015 Nominellt flöde 150 m3/h 030 Nominellt flöde 300 m3/h 050 Nominellt flöde 500 m3/h Aggregat HRDA1 Värmeåtervinningsaggregat 11
