1 VÅR SOL VÅR ENERGI Batterier som laddas av solen i Askersund Lars-Göran Karlsson VÅR SOL Består av 73,46% väte 400 kvadriljoner watt ( nollor!) Ca 6000gr på ytan Ca 1000W/kvm når jordens markyta en klar och solig dag Livslängd ca 4miljarder år - ytterligare. 1

2 SVERIGE OCH SOLEN Normal globalstrålning under ett år 700-1,1kWh/m2 Normal solskenstid för ett år tim Askersund Vår anläggning i Askersund, som är på 100kWp installerad effekt, är beräknad att producera ca 98000kWh/år. SVERIGES ELPRODUKTION Totalt prod./förbr. 159TWh/år Installerad effekt (kw)solpaneler: Tot ca kW /140MW, Ca 50-60GWh/år Antal anläggningar 2

3 VI BEHÖVER EL, BÅDE DAG OCH NATT? Batteri tillverkning 300 MW/ fabrik Datacenter MW/ installation Greenhouse hydrogen industry 5-20 MW / installation Snabbladdning 0,4-1,5 MW/ installation Bussladdning 3-6 MW/ installation Laddning Hemma& På jobbet 2-10kW/ installation SOLCELLER Kisel monokristallina(blåsvarta)/polykristallina(blå) Verkningsgrad ca 15-20% Teoretisk absolut högsta verkningsgrad ca 30% Likspänning +/-ca 30V 10A beroende av instrålningen. Hållfasthetskrav, glas & ram. UV-beständighet backsheet & coating, antireflekterande & självrengörande. Elektrisk driftsäkerhet 3

4 ENERGILAGER Olika egenskaper, olika användningsområden Batterier Pumpkraftverk Svänghjul Tryckluft Vätgas Superkondensatorer Supraledare BATTERIER Märkeffekt: Upp till 50MW Verkningsgrad 60 till över 90% (Blybaserade, lithium, flödes vanadin redox, flödes zink bromid Natriumsvavel) Omedelbar inkoppling och i drift. Mycket energi i liten volym. Brandsäkerhet är ett område som inte är helt utrett. 4

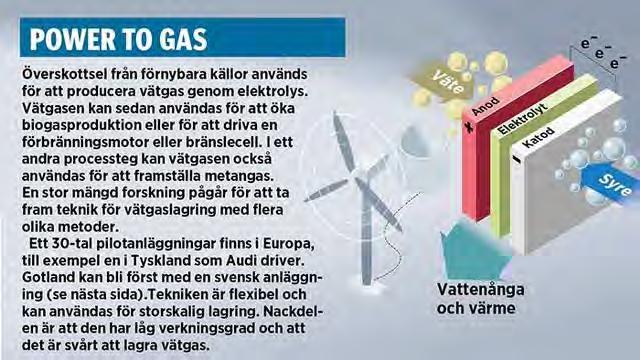

5 VÄTGAS Märkeffekt upp till MW, i modulära lösningar. Verkningsgrad 20-50% Genom att återvinna värmen som utvecklas i processen har man kommit upp till ca 90% Fördröjd inkoppling till driftläge. Lagring av gasen i tryckkärl SVÄNGHJUL Hög effekt men kort drifttid Verkningsgrad 85-95% Omedelbar inkoppling och i drift. 5

6 PUMPKRAFTVERK Märkeffekt: MW Verkningsgrad 75-85% Fördröjd inkoppling till driftläge. Långa drifttider. TRYCKLUFT Verkningsgrad 42-54% Fördröjd inkoppling till driftläge Långa drifttider 6

7 SUPERKONDENSATORER Verkningsgrad 85-98% Omedelbar inkoppling och i drift Korta drifttider Lång livslängd SUPRALEDARE Verkningsgrad 95% Omedelbar inkoppling och i drift Upp till 20MWh Kostsam kylanläggning krävs 7

8 LÅT OSS FARA TILL ASKERSUND Centrala Askersund med hamnen i förgrunden Kultur & Kunskapscentrum Sjöängen Film SYFTET MED PROJEKTET Få erfarenhet om lämplig teknisk uppbyggnad och driftstrategier för en anläggning bestående av solpaneler på 100kWp och ett batterilager på 50kWh, tillsammans med elbilsladdare, en snabb (50kW) och en semisnabb (11kW), monterat och kopplat till offentliga och kommersiella lokaler. Olika driftstrategier ger olika nytta, t.ex: Ekonomisk nytta för nätägaren. Ekonomisk nytta för abonnenten. Beredskapsnytta för samhället 8

9 SOLPANELER PÅ TAKET 374 paneler 265Wp/st 617kvm totalt HUR SITTER PANELERNA FAST? Stålplattor med centrumbult, skruvade i taket med fyra skruvar Aluminiumskenor är fastskruvade i centrumbulten. 9

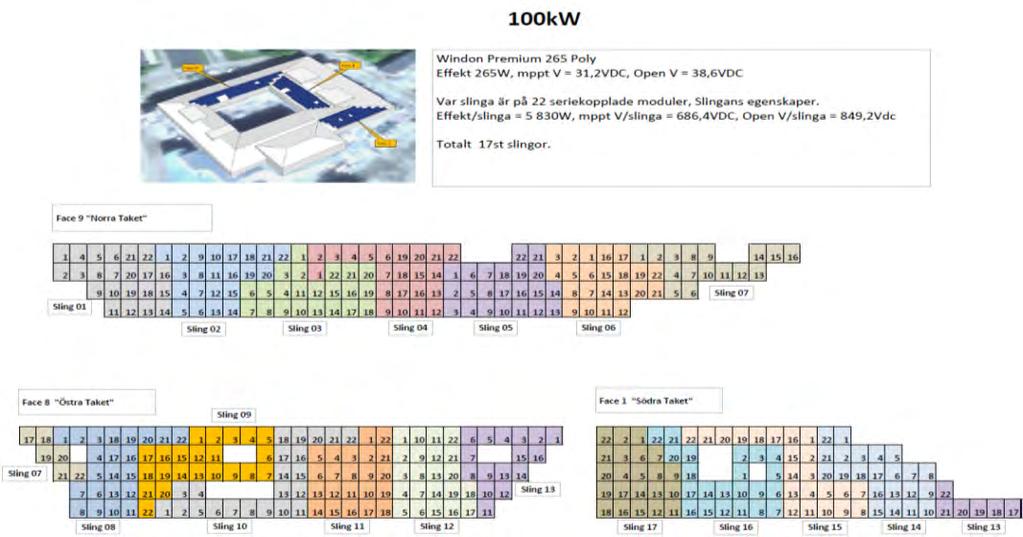

10 HUR ÄR SOLPANELERNA IHOPKOPPLADE SOLENERGINS VÄG GENOM SYSTEMET Solsträngsoptimerare Solpaneler = Likström AC= Växelström Energiriktning 10

11 SOLENERGINS VÄG GENOM SYSTEMET Solsträngsoptimerare Elnätet Solpaneler Växelriktare = Likström AC= Växelström AC Energiriktning FRÅNSKILJNING VID BRANDINSATS Stänger av nätet i byggnaden Spänning på taket kvarstår 11

12 SOLENERGINS VÄG GENOM SYSTEMET Solsträngsoptimerare Elnätet Solpaneler Växelriktare = Likström AC= Växelström AC Laddare elbilar Energiriktning AC ELBILSLADDNING Snabbladdare 50kW 1st CHAdeMO(Jap.-std) 1st CCS (EU-std) AC/ Semisnabbladdare 2x11kW 2st Typ 2 (EU-std) AC 12

13 SOLENERGINS VÄG GENOM SYSTEMET Solsträngsoptimerare Energilager Elnätet Solpaneler Växelriktare = Likström AC= Växelström AC Laddare elbilar Energiriktning AC VISUALISERINGEN Aktuell status för anläggningen visas på en skärm i entrén 13

14 INTERNET PORTAL Aktuell status & historisk status för anläggningen kan även följas upp via internet. TESTPERIOD Research and Development Kompletterande Affärer Testfaser Peak shaving kapar effekttoppar omg Peak Shaving timeffekt Tariffstyrning Simulera olika priser Ö-drift v27 14

15 AFFÄRSUTVECKLING Solarpanels and batterystorageto save the enviroment? Good for my economy to? Parallellt med testperioden pågår ett projekt för att se om det affärsmässigt går att erbjuda liknande pkt till andra kunder. Är batterierna fortfarande för dyra? I vilka samband kan det ändå vara motiverat med batterier? TACK FÖR ATT NI LYSSNADE Funderingar? lars-goran.karlsson@vattenfall.com 15
