Behovet Varför vill ni installera solel?

Transkript

1 Behovet Varför vill ni installera solel? Minska elinköpet och sälja elenergi Design utsmyckande Elbils laddare Effektstyrning

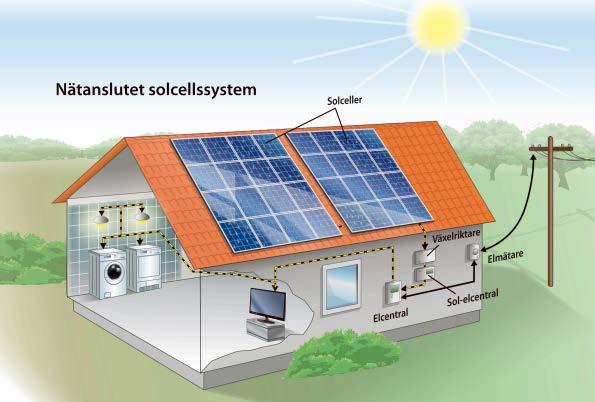

2 Solsystem Solcellsanläggning Solcellsanläggning Solfångaranläggning On-grid Off-grid Solvärme Moduler/paneler Moduler/paneler Solfångare Detta ska vi prata om i dag

3 Solinstrålning i Sverige Solelproduktion Karlstad 1kWp = 1000kWh Söderläge graders taklutning

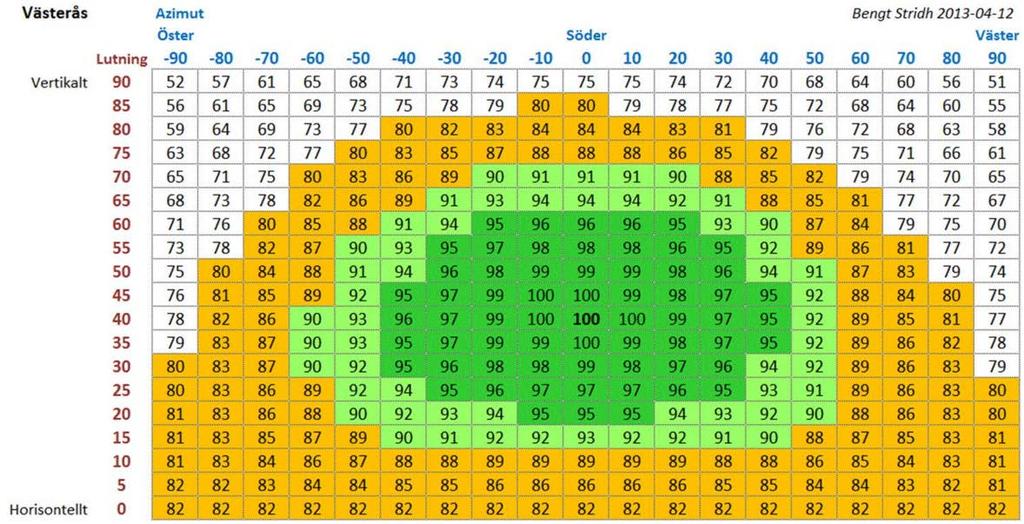

4 Förutsättningar för solel i Norden. Placering av solceller

5 Så här fungerar det 100% 40% Sälj 60%

6 Energifördelning 1 kw effekt = c:a 6,5 kvm = 4 st paneler takyta Årsproduktion, dagtid. Konsumtion och produktion Över dygn, 10 April.

7 Solmoduler- olika tekniker Flerkristalint kisel (Polly) Enkristalint kisel Svart baksida, svart ram (Mono) Enkristalint kisel Vit baksida, silver ram (Mono) Standard kiselsolcell: Effekt: Wp Dim: 1x1,65m Verkningsgrad: 16-17% Spänning: 38V Vikt: 19kg 1kWp = 6,5m2 = 4st Produktion 950kWh/år (ca 150kWh/m2/år)

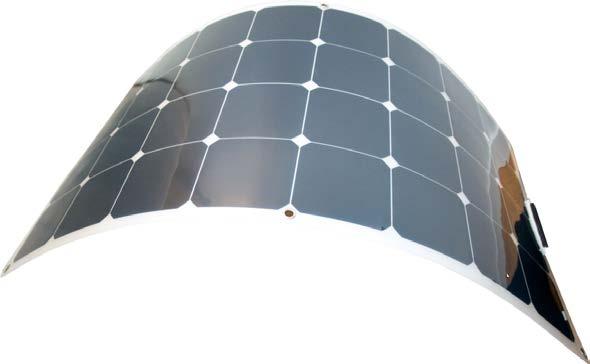

8 Modulexempel

9 Olika tekniker Seriekopplade solceller Vanligaste tekniken. +Okomplicerad teknik driftsäker. - Känslig för skuggor. Microväxelriktare En växelriktare per solcell. Inget DC kablage från tak. Powerline kommunikation Hybridväxelriktare, Solaredge En optimizer per solcell. +Kan hantera enskilda skuggor +Brand bortkoppling DC -Mycket elektronik på taket

10 Nanogrid system Ferroamp 5-24 Solpaneler Max 720 Vmpp SSO 6kW MPPT DC/DC omvandlare Fördelningsbox med säkringar vid behov 760V DC (+/- 380V) nanogrid Strömutjämning 3 x 230 V AC Direkt 380 V DC laster Balanserade ESO 6kW DC/DC omvandlare ESM Batteri 7,2kWh LiFePO4 batterier

11 Dynamisk strömutjämning 3 x 50 A 8 A 20 A 12 A 48 A 48 A 48 A 0 A 40 A 68 A 36 A 30 A

12 Växelriktare strategiskt val Ø SMA välkänt tysk leverantör Ø 5 år produktgaranti (kan köpa till längre försäkring) Ø Hög verkningsgrad Ø Ren sinus kurva Ø Inställd enligt Svenska normer (TK8) Ø Hölje gjuten aluminium Ø Lackade kretskort Ø Bra visualisering och kommunikation Ø Vi som leverantör kan följa er produktion via portalen Ø Kommunikation med driftövervakningssystem Ø Förberedda för Energi/effekt lagring Bra leverantörer (säljare) erbjuder flera varumärken Köp kända varumärken Googla på varumärket

13 Skugghantering Tigo Optimerare Ny teknik på marknaden för att hantera skuggor. Tigo optimeraren placeras i ramen på solcellen. Optimeraren känner av strömmen och shuntar bort solcellen. Endast SMA växelriktare

14 Brandsäkerhet / Bygglov / Snörasskydd Kontakta alltid brandförsvaret Kontakta alltid kommunen ang. bygglov Snörasskydd Finns som jag känner till inga regler Taklutning 0 till 10 grader 0,25 m mellan paneler och snörasskydd grader taklutning (snön kan släppa plötsligt) 0,5 m Över 25 graders taklutning 1 m

15 Regelverk över 255 kw 1500 kw Småskalig elproducent Över 255 kw 1500 kw toppeffekt 0,5 öre/kwh i elenergiskatt på egen producerad och egenanvänd elenergi Mätarbyte utan kostnad Minskat elinköpp (besparing egen använd elenergi) Elpris inkl energiskatt och moms ( för vissa) Energiskattehantering 0,5 öre/kwh Nätpris den rörliga delen (även effektdelen berörs) Försäljning Elpris (spotpris) Elcertifikat UG (går ibland att plocka ut några öre/kwh)

16 Regelverk 255 kw Småskalig elproducent Tom 255 kw toppeffekt ingen elenergiskatt på egen producerad och egenanvänd elenergi Mätarbyte utan kostnad Minskat inköp (besparing) Elpris inkl energiskatt (och moms för vissa) Nätpris den rörliga delen (även effektdelen berörs) Försäljning (intäkt) Elpris (spotpris) Elcertifikat UG (går ibland att plocka ut några ören/kwh)

17 Regelverk Mikroproducent Får inte sälja mer elenergi än man köper på årsbasis Tom 100 A mätarsäkring Nätägaren har rätt att ta ut inmatningstariff över 63 A Mätarbyte utan kostnad för kunden Ingen momsregistrering för privatpersoner Minskat elinköp (besparing) Elpris (inkl energiskatt och moms Rörliga delen på elnätpriset Försäljning (intäkt) Elpris spot många elhandlare erbjuder påslag Skattereduktion 60 öre/kwh på den el man säljer (max kwh/år = kr/år) Nätnytta från Nätägaren för minskade förluster på elnätet Elcertifikat och ursprungsgarantier (UG)

18

19 Ekonomi Besparing Minskat elinköp från elmarknaden (Besparing) 1. Elpris inkl energiskatt och moms 2. Rörliga elnätspriset inkl moms Intäkt Försäljning till elmarknaden (Intäkt) 1. Elpris spot 2. Elcertifikats försäljning och UG ( mätare nr 7) 3. Ersättning från nätägaren för att ni minskar deras förluster på elnätet t.o.m. 100 A mätarsäkring 1. Skattereduktion 60 öre/kwh max kwh/år (= kr/år

20 Coop Kristinehamn Varuhus kwh/år full energiskatt 29,4 öre/kwh avdragbar moms Anläggning: Växelriktareffekt 225 kw (9 stx 25 kw) Paneleffekt 255 kw Årsproduktion: kwh/år Nyckeltal baserad på 100 % besparing Investering 7 kr/w ( 10 kr/w exkl bidrag) Payoff 9 år räntabilitet 11% Produktionspris (= bundit elpriset) för kwh till 31 öre/kw i 25 år (30 år ger 26 öre/kwh) Klimatvärde minskad CO2 belastning med 92 ton/år ljusfors@gmail.com

21 Brf Norrköping Brf gemensamhetsmätning kwh/år 100 A betalar full energiskatt 29,4 öre/kwh + full moms. Anläggning: Växelriktare SolarEdge 25 kw paneleffekt 28 kw Årsproduktion kwh Nyckeltal baserad på 50% besparing och 50 % försäljning Investering 9,8 kr/w ( 14 kr/w exkl bidrag) Payoff 9 år räntabilitet 11% Produktionspris (= bundit elpriset) för kwh till 40 öre/kw i 25 år (30 år ger 34 öre/kwh) Klimatvärde minskad CO2 belastning med 10 ton/år ljusfors@gmail.com
