Standard för avloppspumpstationer inom Uddevalla kommun

Storlek: px
Starta visningen från sidan:

Download "Standard för avloppspumpstationer inom Uddevalla kommun"

Transkript

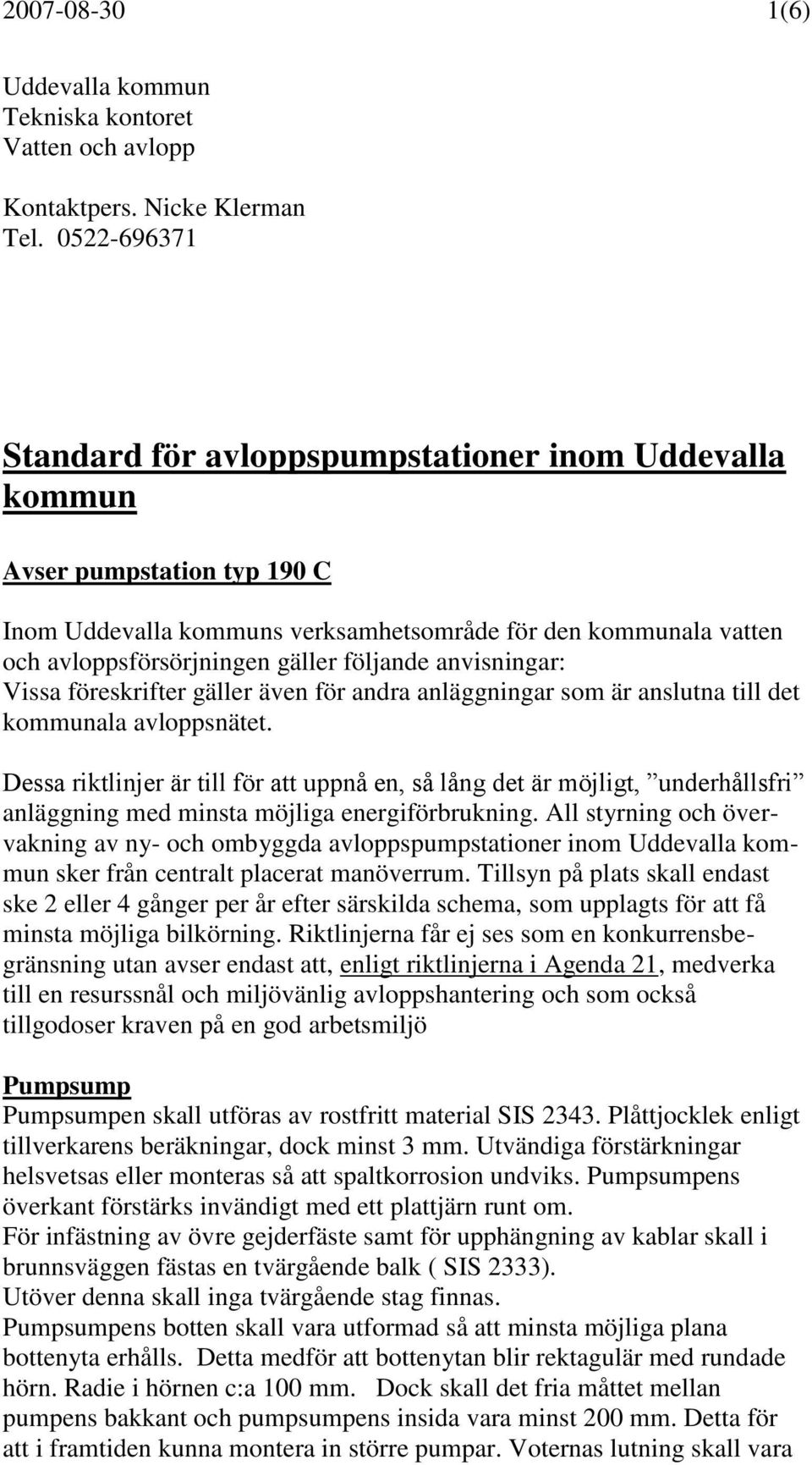

1 (6) Uddevalla kommun Tekniska kontoret Vatten och avlopp Kontaktpers. Nicke Klerman Tel Standard för avloppspumpstationer inom Uddevalla kommun Avser pumpstation typ 190 C Inom Uddevalla kommuns verksamhetsområde för den kommunala vatten och avloppsförsörjningen gäller följande anvisningar: Vissa föreskrifter gäller även för andra anläggningar som är anslutna till det kommunala avloppsnätet. Dessa riktlinjer är till för att uppnå en, så lång det är möjligt, underhållsfri anläggning med minsta möjliga energiförbrukning. All styrning och övervakning av ny- och ombyggda avloppspumpstationer inom Uddevalla kommun sker från centralt placerat manöverrum. Tillsyn på plats skall endast ske 2 eller 4 gånger per år efter särskilda schema, som upplagts för att få minsta möjliga bilkörning. Riktlinjerna får ej ses som en konkurrensbegränsning utan avser endast att, enligt riktlinjerna i Agenda 21, medverka till en resurssnål och miljövänlig avloppshantering och som också tillgodoser kraven på en god arbetsmiljö Pumpsump Pumpsumpen skall utföras av rostfritt material SIS Plåttjocklek enligt tillverkarens beräkningar, dock minst 3 mm. Utvändiga förstärkningar helsvetsas eller monteras så att spaltkorrosion undviks. Pumpsumpens överkant förstärks invändigt med ett plattjärn runt om. För infästning av övre gejderfäste samt för upphängning av kablar skall i brunnsväggen fästas en tvärgående balk ( SIS 2333). Utöver denna skall inga tvärgående stag finnas. Pumpsumpens botten skall vara utformad så att minsta möjliga plana bottenyta erhålls. Detta medför att bottenytan blir rektagulär med rundade hörn. Radie i hörnen c:a 100 mm. Dock skall det fria måttet mellan pumpens bakkant och pumpsumpens insida vara minst 200 mm. Detta för att i framtiden kunna montera in större pumpar. Voternas lutning skall vara

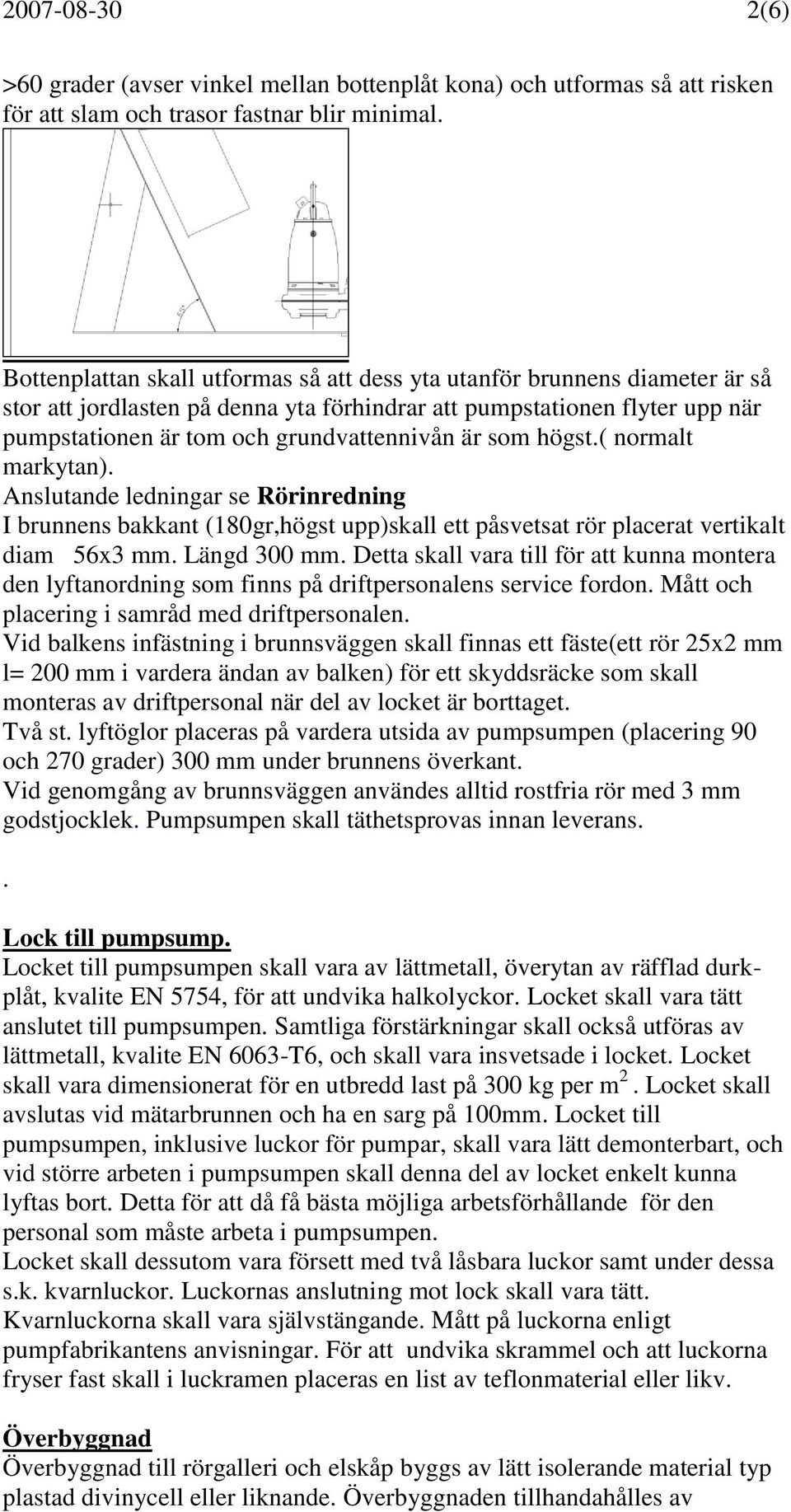

2 (6) >60 grader (avser vinkel mellan bottenplåt kona) och utformas så att risken för att slam och trasor fastnar blir minimal. Bottenplattan skall utformas så att dess yta utanför brunnens diameter är så stor att jordlasten på denna yta förhindrar att pumpstationen flyter upp när pumpstationen är tom och grundvattennivån är som högst.( normalt markytan). Anslutande ledningar se Rörinredning I brunnens bakkant (180gr,högst upp)skall ett påsvetsat rör placerat vertikalt diam 56x3 mm. Längd 300 mm. Detta skall vara till för att kunna montera den lyftanordning som finns på driftpersonalens service fordon. Mått och placering i samråd med driftpersonalen. Vid balkens infästning i brunnsväggen skall finnas ett fäste(ett rör 25x2 mm l= 200 mm i vardera ändan av balken) för ett skyddsräcke som skall monteras av driftpersonal när del av locket är borttaget. Två st. lyftöglor placeras på vardera utsida av pumpsumpen (placering 90 och 270 grader) 300 mm under brunnens överkant. Vid genomgång av brunnsväggen användes alltid rostfria rör med 3 mm godstjocklek. Pumpsumpen skall täthetsprovas innan leverans.. Lock till pumpsump. Locket till pumpsumpen skall vara av lättmetall, överytan av räfflad durkplåt, kvalite EN 5754, för att undvika halkolyckor. Locket skall vara tätt anslutet till pumpsumpen. Samtliga förstärkningar skall också utföras av lättmetall, kvalite EN 6063-T6, och skall vara insvetsade i locket. Locket skall vara dimensionerat för en utbredd last på 300 kg per m 2. Locket skall avslutas vid mätarbrunnen och ha en sarg på 100mm. Locket till pumpsumpen, inklusive luckor för pumpar, skall vara lätt demonterbart, och vid större arbeten i pumpsumpen skall denna del av locket enkelt kunna lyftas bort. Detta för att då få bästa möjliga arbetsförhållande för den personal som måste arbeta i pumpsumpen. Locket skall dessutom vara försett med två låsbara luckor samt under dessa s.k. kvarnluckor. Luckornas anslutning mot lock skall vara tätt. Kvarnluckorna skall vara självstängande. Mått på luckorna enligt pumpfabrikantens anvisningar. För att undvika skrammel och att luckorna fryser fast skall i luckramen placeras en list av teflonmaterial eller likv. Överbyggnad Överbyggnad till rörgalleri och elskåp byggs av lätt isolerande material typ plastad divinycell eller liknande. Överbyggnaden tillhandahålles av

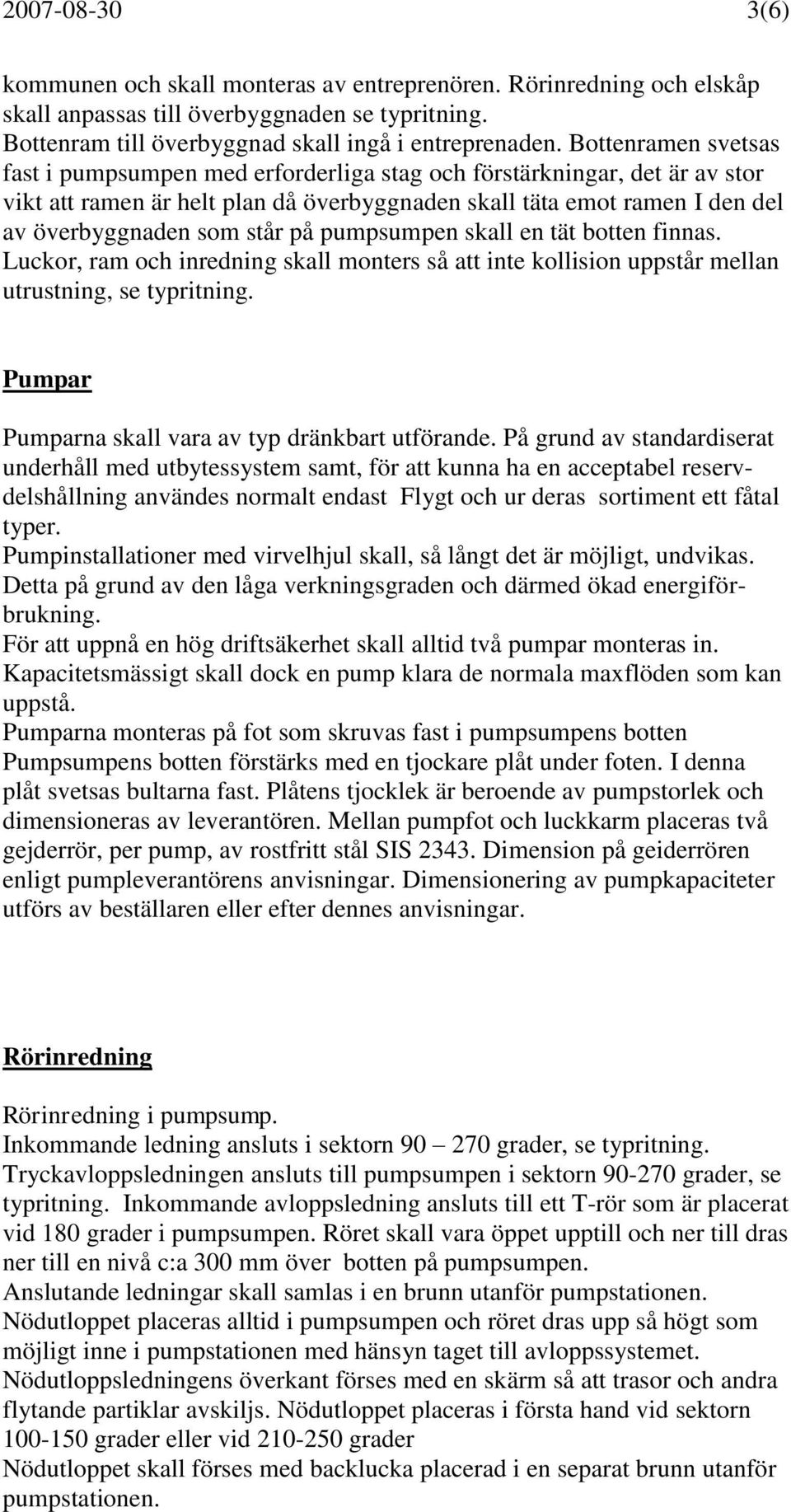

3 (6) kommunen och skall monteras av entreprenören. Rörinredning och elskåp skall anpassas till överbyggnaden se typritning. Bottenram till överbyggnad skall ingå i entreprenaden. Bottenramen svetsas fast i pumpsumpen med erforderliga stag och förstärkningar, det är av stor vikt att ramen är helt plan då överbyggnaden skall täta emot ramen I den del av överbyggnaden som står på pumpsumpen skall en tät botten finnas. Luckor, ram och inredning skall monters så att inte kollision uppstår mellan utrustning, se typritning. Pumpar Pumparna skall vara av typ dränkbart utförande. På grund av standardiserat underhåll med utbytessystem samt, för att kunna ha en acceptabel reservdelshållning användes normalt endast Flygt och ur deras sortiment ett fåtal typer. Pumpinstallationer med virvelhjul skall, så långt det är möjligt, undvikas. Detta på grund av den låga verkningsgraden och därmed ökad energiförbrukning. För att uppnå en hög driftsäkerhet skall alltid två pumpar monteras in. Kapacitetsmässigt skall dock en pump klara de normala maxflöden som kan uppstå. Pumparna monteras på fot som skruvas fast i pumpsumpens botten Pumpsumpens botten förstärks med en tjockare plåt under foten. I denna plåt svetsas bultarna fast. Plåtens tjocklek är beroende av pumpstorlek och dimensioneras av leverantören. Mellan pumpfot och luckkarm placeras två gejderrör, per pump, av rostfritt stål SIS Dimension på geiderrören enligt pumpleverantörens anvisningar. Dimensionering av pumpkapaciteter utförs av beställaren eller efter dennes anvisningar. Rörinredning Rörinredning i pumpsump. Inkommande ledning ansluts i sektorn grader, se typritning. Tryckavloppsledningen ansluts till pumpsumpen i sektorn grader, se typritning. Inkommande avloppsledning ansluts till ett T-rör som är placerat vid 180 grader i pumpsumpen. Röret skall vara öppet upptill och ner till dras ner till en nivå c:a 300 mm över botten på pumpsumpen. Anslutande ledningar skall samlas i en brunn utanför pumpstationen. Nödutloppet placeras alltid i pumpsumpen och röret dras upp så högt som möjligt inne i pumpstationen med hänsyn taget till avloppssystemet. Nödutloppsledningens överkant förses med en skärm så att trasor och andra flytande partiklar avskiljs. Nödutloppet placeras i första hand vid sektorn grader eller vid grader Nödutloppet skall förses med backlucka placerad i en separat brunn utanför pumpstationen.

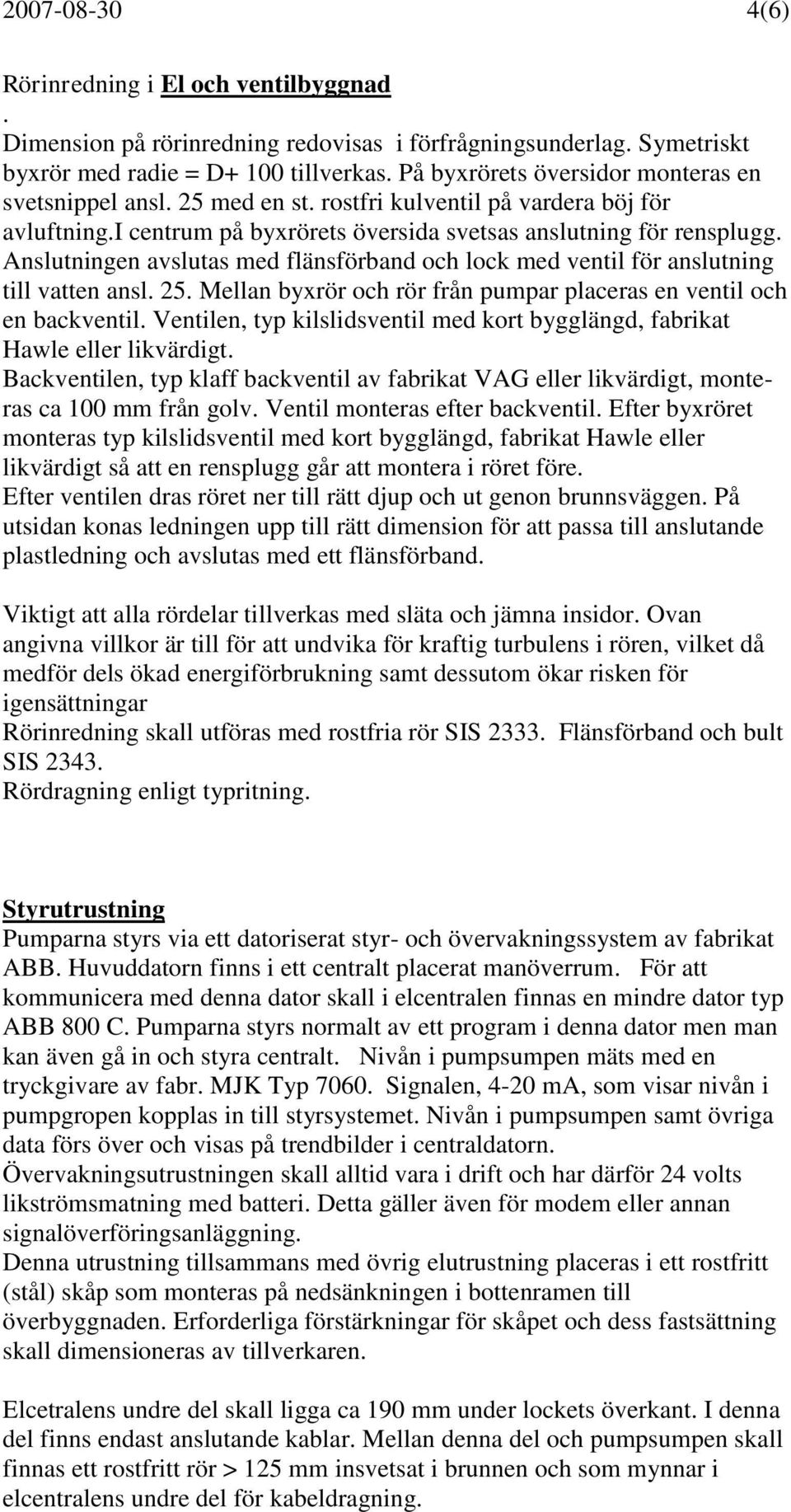

4 (6) Rörinredning i El och ventilbyggnad. Dimension på rörinredning redovisas i förfrågningsunderlag. Symetriskt byxrör med radie = D+ 100 tillverkas. På byxrörets översidor monteras en svetsnippel ansl. 25 med en st. rostfri kulventil på vardera böj för avluftning.i centrum på byxrörets översida svetsas anslutning för rensplugg. Anslutningen avslutas med flänsförband och lock med ventil för anslutning till vatten ansl. 25. Mellan byxrör och rör från pumpar placeras en ventil och en backventil. Ventilen, typ kilslidsventil med kort bygglängd, fabrikat Hawle eller likvärdigt. Backventilen, typ klaff backventil av fabrikat VAG eller likvärdigt, monteras ca 100 mm från golv. Ventil monteras efter backventil. Efter byxröret monteras typ kilslidsventil med kort bygglängd, fabrikat Hawle eller likvärdigt så att en rensplugg går att montera i röret före. Efter ventilen dras röret ner till rätt djup och ut genon brunnsväggen. På utsidan konas ledningen upp till rätt dimension för att passa till anslutande plastledning och avslutas med ett flänsförband. Viktigt att alla rördelar tillverkas med släta och jämna insidor. Ovan angivna villkor är till för att undvika för kraftig turbulens i rören, vilket då medför dels ökad energiförbrukning samt dessutom ökar risken för igensättningar Rörinredning skall utföras med rostfria rör SIS Flänsförband och bult SIS Rördragning enligt typritning. Styrutrustning Pumparna styrs via ett datoriserat styr- och övervakningssystem av fabrikat ABB. Huvuddatorn finns i ett centralt placerat manöverrum. För att kommunicera med denna dator skall i elcentralen finnas en mindre dator typ ABB 800 C. Pumparna styrs normalt av ett program i denna dator men man kan även gå in och styra centralt. Nivån i pumpsumpen mäts med en tryckgivare av fabr. MJK Typ Signalen, 4-20 ma, som visar nivån i pumpgropen kopplas in till styrsystemet. Nivån i pumpsumpen samt övriga data förs över och visas på trendbilder i centraldatorn. Övervakningsutrustningen skall alltid vara i drift och har därför 24 volts likströmsmatning med batteri. Detta gäller även för modem eller annan signalöverföringsanläggning. Denna utrustning tillsammans med övrig elutrustning placeras i ett rostfritt (stål) skåp som monteras på nedsänkningen i bottenramen till överbyggnaden. Erforderliga förstärkningar för skåpet och dess fastsättning skall dimensioneras av tillverkaren. Elcetralens undre del skall ligga ca 190 mm under lockets överkant. I denna del finns endast anslutande kablar. Mellan denna del och pumpsumpen skall finnas ett rostfritt rör > 125 mm insvetsat i brunnen och som mynnar i elcentralens undre del för kabeldragning.

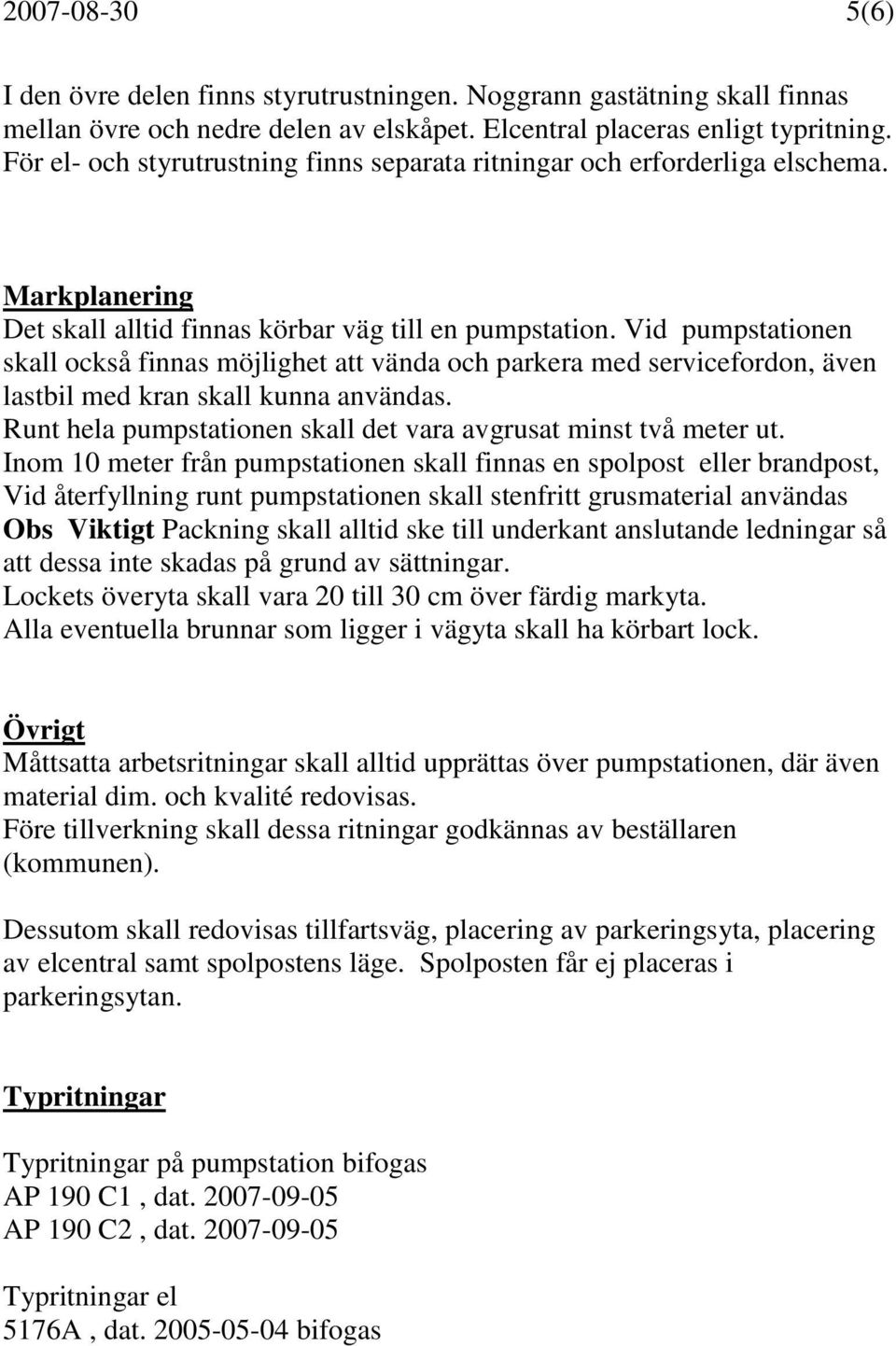

5 (6) I den övre delen finns styrutrustningen. Noggrann gastätning skall finnas mellan övre och nedre delen av elskåpet. Elcentral placeras enligt typritning. För el- och styrutrustning finns separata ritningar och erforderliga elschema. Markplanering Det skall alltid finnas körbar väg till en pumpstation. Vid pumpstationen skall också finnas möjlighet att vända och parkera med servicefordon, även lastbil med kran skall kunna användas. Runt hela pumpstationen skall det vara avgrusat minst två meter ut. Inom 10 meter från pumpstationen skall finnas en spolpost eller brandpost, Vid återfyllning runt pumpstationen skall stenfritt grusmaterial användas Obs Viktigt Packning skall alltid ske till underkant anslutande ledningar så att dessa inte skadas på grund av sättningar. Lockets överyta skall vara 20 till 30 cm över färdig markyta. Alla eventuella brunnar som ligger i vägyta skall ha körbart lock. Övrigt Måttsatta arbetsritningar skall alltid upprättas över pumpstationen, där även material dim. och kvalité redovisas. Före tillverkning skall dessa ritningar godkännas av beställaren (kommunen). Dessutom skall redovisas tillfartsväg, placering av parkeringsyta, placering av elcentral samt spolpostens läge. Spolposten får ej placeras i parkeringsytan. Typritningar Typritningar på pumpstation bifogas AP 190 C1, dat AP 190 C2, dat Typritningar el 5176A, dat bifogas
