1 KNX Fastighetsautomation för alla typer av byggnader 1

2 Den moderna byggnaden dämpar själv ljus och temperatur i rum som inte används. Den skiner upp när rätt person kommer in, och larmar vid inbrott, läckor och eldsvådor. Med KNX får du en fastighet där alla funktioner pratar med varandra. Maximal energieffektivitet, trygghet och komfort är inte en självklarhet för alla. Men säkert för dig. KNX är ett öppet standardiserat system (ISO/IEC , EN 50090) för hemoch fastighetsautomation. Alla KNX certifierade produkter är helt kompatibla och kan blandas oberoende av fabrikat. Framsida: Torres de Hercules, Spanien 2

3 Innehåll Få fastighetens funktioner att fungera tillsammans 4 KNX en investering som är bra för ekonomi och miljö 6 Spara kostnader med ny teknik 7 Kan alla dina behov tillgodoses i ett system 9 KNX i kommersiella fastigheter 10 KNX i hemmet 12 Planera din KNX-anläggning 14 Alla KNX-produkter talar samma språk 16 Produktkatalog Tryckknappar och andra designprodukter Exxact 18 System D (Artec) 20 Designoberoende produkter 22 homelynk 25 Designoberoende produkter 26 KNX systembeskrivning 34 3

4 Få fastighetens funktioner att fungera tillsammans Med KNX kan du integrera fastighetens elfunktioner i ett enda system. Och få allt att fungera tillsammans! Du kan snabbt och enkelt få mycket avancerade funktioner inom till exempel belysning, värme, kyla, ventilation, larm och solskydd. Dessutom är systemet öppet, vilket innebär att du kan ansluta tusentals kompatibla produkter. Verklighet idag Det som var science fiction för bara några år sedan är idag rena vardagsmaten med hjälp av KNX. Tänk dig en arbetsplats där du bara behöver gå in i ett konferensrum för att ljuset ska dimras i exakt rätt läge, markiserna fällas ner, ventilationen går från sparläge till fullt påslag och projektorn i taket tänds. Möjligheterna med KNX är oändliga. Ändå är systemet enkelt att projektera, installera, bygga ut och driftsätta. 4

5 Enkelt att... Projektera En tvåledarkabel räcker, sedan kan alla sensorer och aktorer i huset kommunicera med varandra. Genom att projektera med KNX kan antalet styrkablar minskas dramatiskt. Resultatet är en mycket flexibel lösning där anläggningen kan ändras både under och efter projektets gång. Fastighetens dokumentation uppdateras automatiskt med stöd av det fristående ETS-programmet (Engineering Tool Software). Installera Att arbeta med den buss-teknik som KNX bygger på är enkelt. Kan man installera en KNX-produkt, kan man installera alla! Alla tändtrådar dras till centralen, sedan bestäms funktionen efter hand. Idag finns många tusen KNX-anläggningar i Sverige, och allt fler installatörer upptäcker hur enkelt och prisvärt man kan erbjuda sina kunder bättre funktionalitet. Detta sätt att arbeta minskar naturligtvis också antalet system i fastigheten och därmed även kostnader och potentiella felkällor. Styra - även via Internet En KNX-installation projekteras och driftsätts med PC-programvaran ETS (Engineering Tool Software). Med hjälp av ETS kan du när som helst lägga till, ta bort eller förändra de funktioner du önskar. Du kan också fjärrstyra och kontrollera fastigheten på distans. Använd din iphone som fjärrkontroll, eller logga in med datorn via internet. Programmeringen görs snabbt och smidigt av antingen installatören eller en konsult. Bygga ut Eftersom systemet är en internationell standard kan installationen användas för att styra mängder av funktioner. I dagsläget finns tusentals KNX-kompatibla produkter av en mänd olika slag, från mer än 200 tillverkare. Du behöver heller inte bestämma eller begränsa dig i förväg vad din KNX-installation ska ge för funktioner, eftersom dessa kan lägas till i efterhand. Vi hjälper dig Schneider Electric, som är marknadsledande i Sverige för KNX tillhandahåller den bästa supporten inom området, bland annat med systemsäljare över hela landet. Vi finns till hands för rådgivning och svarar snabbt på frågor som gäller allt från projektering, installation och utbyggnad till daglig drift. 5

6 KNX en investering som är bra både för ekonomi och miljö Alla de som beslutar att investera i konstruktion eller moderni sering av byggnader måste förutom byggkostnaderna även tänka på energiförbrukning och miljö. Med hjälp av modern fastighetsautomation med KNX får du kontroll över din energianvändning. Energieffektivitet ökar värdet på din fastighet Den globala uppvärmningen påverkas kraftigt av koldioxidutsläpp från byggnader vilket har lett till att flera nya energieffektiviseringsstandarder har tillkommit. En byggnad vars energieffektivitet är optimerad med fastighetsautomation är en stor tillgång i balansräkningen. EN Energieffektivitet för byggnader Enligt den här standarden utvärderas de potentiella besparingarna och energieffektiviteten för en byggnad enligt den teknik byggnaden är utrustad med. Byggnaderna klassificeras från A till D. EU Building Directive 2002/91/EC- Byggnaders energiprestanda I det här direktivet baseras klassificeringen på total energiförbrukning per år och kvadratmeter. KNX-lösningar bidrar till minskad förbrukning jämfört med konventionella tekniker och får därför högre klassificering. Schneider Electric, specialisten på energieffektivitet, erbjuder dig de optimala lösningarna för fastighetsautomation med KNX. Lösningar som garanterar en hög energieffektivitet och därför A-klassificering enligt bland annat EN

7 Spara kostnader med ny teknik Intelligent byggnadsteknik erbjuder dig inte bara flexibilitet, bekvämlighet och säkerhet. Det lönar sig också. På lång sikt kan du spara upp till 30% på driftkostnaderna i jämförelse med konventionella lösningar. Kostnad i förhållande till uppgraderad funktion Spara upp till Kostnad i % Kostnad för en konventionell elinstallation Besparingspotential Framtidssäkra din elinstallation När det gäller elinstallation är framförhållning allt. Innan taket är färdigmonterat bör en busslinje införlivas som en säkerhetsåtgärd. Och till varje planerad strömbrytare, lamp- och vägguttag bör den intelligenta styrkabeln läggas parallellt med strömkabeln. Kostnaden är mini mal, vinsten enorm. Du har då friheten att uppgradera din byggnad med mer samverkande funktioner vid ett senare tillfälle. Idé, förslag finansiering Projektering Byggnationsfas Kostnad för en elinstallation med KNX Nyttjandefas Tid Investeringskostnad 25% Driftkostnad 75% Även om kostnaden för en KNX lösning från Schneider Electric kan verka dyrare än en konventionell lösning i planerings- och byggfasen, minskar kostnaderna dramatiskt när det kommer till användning. Besparingspotential Investeringskostnaderna utgör i genomsnitt endast cirka 25% av hela kostnaden för en byggnad. Driftskostnaderna när byggnaden används svarar för resten, 75%. Och det är där stora besparingar kan göras. För under tiden som går kommer det du vill få ut från byggnadens funktioner att ändras. Behoven i ett privat hem ändras efter antalet familjemedlemmar och deras ålder. Rum i kommersiella fastigheter kommer att ha olika användningsområden, till följd av omorganisation, nya ägare eller nya hyresgäster. 7

8

9 Kan alla dina behov tillgodoses i ett system? Alla som planerar att bygga ett nytt hus, vare sig det är en privat villa eller en kommersiell fastighet, kan förvänta sig mer än bara hårt arbete. De ställs också inför utmaningar när det gäller att beakta en rad enskilda tekniska och finansiella krav. Och dessa krav har ökat enormt under de senaste åren. Detta gäller särskilt inom områdena byggnation och elinstallation, där många olika faktorer måste beaktas. Flexibelt Med tanke på att de flesta byggnader är konstruerade för att brukas i flera årtionden, är det oundvikligt att man förr eller senare har behov av att ändra rumslösningar och funktion. Den självklara lösningen är att bygga funktioner som enkelt och kostnadseffektivt kan anpassas till brukarens behov utan att behöva göra stora ingrepp i väggar och elinstallation. Komfort Nuförtiden förväntar sig alla mer komfort och bekvämlighet i vardag och arbetsliv. En modern elinstallation som kan manövreras enkelt och bekvämt gör livet mycket lättare. Trygg och säkert Om en byggnad ska vara så säker som möjligt måste byggnadens system kunna reagera snabbt och intelligent i kritiska situationer, oavsett om någon är på plats eller inte. Med tanke på omfattningen och räckvidden av dessa krav, når konventionella elinstallationer snart gränsen för sin kapacitet. Att göra en anpassning och avgränsning till de delar av byggnaden som används blir dyrt och komplicerat och att samordna driften av flera olika byggnaderna blir ett helt projekt. Kostnadseffektivt Inte bara enstaka konstruktionskostnader, utan även löpande driftkostnader är avgörande för att säkerställa kostnadseffektiviteten i en investering av detta slag. Följande gäller; ju flexiblare byggnadens system kan möta nya behov och tekniska innovationer, desto större blir dess värde för pengarna. Och med växande miljömedvetenhet och ökande energipriser blir det också tydligare att fastighetssystem även måste innehålla intelligenta lösningar för energieffektivisering. 9

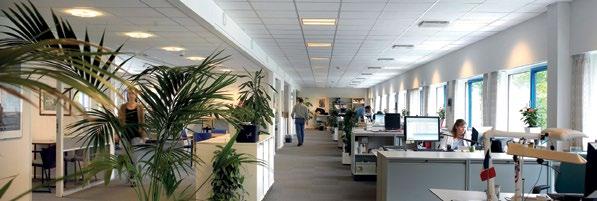

10 KNX i kommersiella fastigheter Flexibilitet och kostnadseffektivitet är särskilt viktiga när det gäller kommersiella byggnader. Det är här intelligent fastighetsstyrning med KNX verkligen kommer till sin rätt. Här är några exempel. Flexibel fastighetsstyrning KNX är ett fullskaligt system som styr energiförbrukning och komfort i stora utrymmen. Men med KNX kan man också justera olika förhållanden för varje vinkel och vrå. Man kan enkelt och flexibelt anpassa funktioner när rummen används för olika ändamål och efter en omorganisation eller en flytt. Övervakning och larm Övervakning av fönster och dörrar eller under jord i garage sker via sensorer som signalerar alla oegentligheter. P P Visuell visning av funktioner, aktuella värden, larm och inställningar, är lätt tillgängliga där det behövs. Automatisk vidarebefordras utvalda signaler till receptionist, vaktmästare eller driftpersonal. Dessutom har man enkel åtkomst via Internet eller mobilen. P P Automatisk belysningsstyrning Förprogrammera belysningsscenarier anpassade till behov och verksamhet. Belysningsstyrning i korridorer, trapphus, och rum som sällan används sker via rörelsedetektorer och timers. För att få en optimal arbetsmiljö samtidigt som man sparar energi låter man belysningen styras av aktuellt dagsljus. Belysningsstyrning tillsammans med intelligent värmestyrning kan minska energikostnaderna med upp till 30%. 10

11 Komfort I konferensrummet kan man genom att trycka på en enda knapp aktivera en hel serie av funktioner som förberedelse för en presentation. Grupper av armaturer släcks eller dämpas, persienner och filmduken sänks för att skapa rätt förutsättningar för en presentation, och projektorn och mikrofonen slås på automatiskt. Slutligen ställs ventilation och uppvärmning in för att skapa en optimal miljö. Intelligent kontroll av markiser och jalusier Automatisk styrning av markiser och jalusier via ljussensorer som känner av det aktuella solljusets intensitet. Jalusiernas blad ställer sig i önskad vinkel för bästa ljusinsläpp och komfort. Vindsensorer rullar automatiskt upp markiserna vid stark vind. Kontroll över kostnaderna Är A och O när det handlar om kommersiella byggnader. KNX är det mest intelligenta energistyrningssystemet på marknaden. Det ger också perfekt och flexibel komfort! P P P Individuell värmereglering Närvaroberoende rumsvärme. Omedelbar stängning av värmeventilen när ett fönster öppnas. Individuellt styrbara rum för temperatur och ventilation. Värme tillförs eller stryps automatiskt vid förutbestämda tider. 11

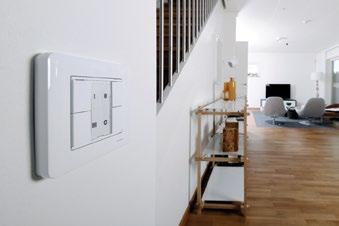

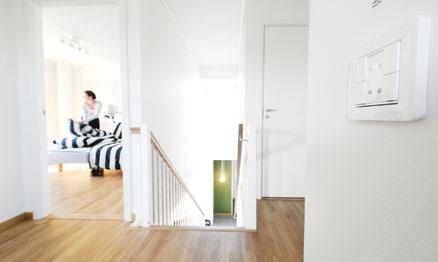

12 KNX i hemmet Här får du ett antal exempel på vad ditt hem kan klara av om du installerar KNX. En sak är säker, komforten ökar samtidigt som din energiförbrukning minskar. Tryggt och säkert hem Hur många gånger har du funderat på "stängde jag verkligen av kaffebryggaren, ugnen och strykjärnet". I det smarta huset kan du enkelt bli av med denna oro genom att ha en "Hej då-knapp" vid dörren som stänger av alla uttag kopplade till dessa apparater. Samtidigt släcks belysningen och temperaturen skruvas ner någon grad om du vill vara extra energieffektiv. Till ditt smarta hus kan du även koppla larm och övervakning samt hemmasimulering som kan tända och släcka lampor automatiskt när du är borta. P P P Spara energi och få en billigare elräkning Ett smart hus sänker energiförbrukningen när det står tomt eller när du sover på natten. På detta vis kan du hålla värmekostnaderna nere och på så vis reducera din elräkning. Med InSideControl App kan du visa aktuell energiförbrukning för de installerade KNX-energimätarna. 12

13 KNX i hemmet Centraliserad styrning ger dig kontroll Det smarta huset ger dig möjlighet att enkelt kontrollera ventilation, värme, kyla och belysning. Du kan till och med styra det på distans genom att koppla upp dig via dator eller mobilen. Systemen ger dig även möjlighet att individuellt styra varje rum vilket i förlängningen sänker dina elkostnader. P Intelligent styrning av persienner och markiser Automatiskt skydd mot starkt solljus eller kraftig vind tillhandahålls av markiser och persienner som reagerar på sol- och vindsensorer. Central styrning av de elektriskt drivna persiennerna i föräldrarnas sovrum och i barnens rum genom att trycka på en knapp. Jalusier och persienner kan också tidstyras som skydd mot inbrott. P Ett tryck och allt blir som du önskar Knappen för kvälls-supé är vald. Långsamt tänds belysningen över matbordet och raden av spotlights tänds utmed fönstret. När ljusnivån är precis rätt är det dags att sätta sig till bords. Senare är det dags att titta på film och med ett knapptryck dimras ljuset ner, gardinerna dras för och anläggningen för hemmabion startar. Bekvämt och enkelt! Styr huset från sängen Se till att du får sova gott om natten genom att överlåta styrning och övervakning av huset till KNX. En knapptryckning för att bekvämt släcka allt när du går och lägger dig, men även för att aktivera nattbelysning om du har en nattvandrare i familjen. En panikknapp för att snabbt tända upp huset och trädgården kan också vara skönt att ha om man vaknar upp av konstiga ljud utanför huset. 13

14 Planera din KNX anläggning KNX är ett kommunikationssystem som knyter samman fastighetens tekniska funktioner som belysning, värme/kyla, ventilation, larm/övervakning, solskydd och andra funktioner. Med KNX blir styrning och övervakning av funktionerna i en fastighet enkelt och framtidsäkert. Systemet möjliggör funktioner och lösningar som med konventionell teknik skulle vara mycket kostsamma, om överhuvudtaget realiserbara. 1. Planera För att elinstallationen ska bli precis som du önskar och anpassad för dina behov krävs lite förarbete. Ett bra sätt är att tänka igenom vilka behov och önskemål som finns, rum för rum. Var öppen för nya idéer, lås dig inte vid en ursprunglig lösning. Ta in alla idéer i den första planeringen och ta sedan bort det som inte passar. Bestäm var du vill kunna styra belysning, värme, ventilation, markiser. Tänk också på vilka snabbval du vill ha för att styra flera saker samtidigt, en del för specifika rum och en del för hela huset. 3. Dags att kalla in experthjälp När första grundplanen med idéer och önskemål finns på bordet är det dags att tillkalla specialisterna. Det finns ett stort antal elkonsulter och elinstallatörer som har erfarenhet av att jobba med våra system, du hittar dem i en lista på vår hemsida. Några fördelar med KNX färre ledningar kortare installationstider kortare om- och utbyggnadstider reducerar energikostnader genom behovsanpassad styrning av belysning, värme/kyla och ventilation. reducerar energikostnader genom energi- och belastningsstyrning ökad komfort och högre säkerhet 2. Bygg flexibelt Att drömma kostar inget. Att bygga in dina drömmar i huset kostar förstås lite extra men att bygga för snålt kan också bli dyrt i längden. Ta dig tid att tänka på vad som behövs från start och vad vore härligt att ha men kanske inte nödvändigt just nu? Det viktigaste är att bygga flexibelt och förändringsbart redan från början. Teknikutvecklingen går i en rasande takt så flexibilitet är A och O. 4. Välj design Det finns flera anledningar till att installera KNX. Förutom funktion så har också design på strömbrytare och uttag en viktig roll. Genom att tryckknapparna inte innehåller reläer eller dimmelektronik minskas inte bara elektriska fält och störande ljud, knapparna tar dessutom mycket mindre plats från väggytorna. Det som med traditionell teknik hade krävt ett flertal dosor på väggen kan oftast lösas med en enda. Att tryckknapparna är elektroniska apparater utan någon starkström att ta hänsyn till gör det möjligt att konstruera dessa på helt nya sätt, med dioder, displayer och integrerad rumstemperaturstyrning för att nämna några exempel. Knapparnas funktion avgörs helt fritt, man behöver alltså inte några andra knappar eller annan design för markiser, timerfunktioner eller liknande. Vilken stil passar dig? Ta en titt bland våra designserier, så upptäcker du att det finns mycket snyggt att välja på. P P P Exxact med ram Solid glas Exxact med ram Primo System D (Artec) P P Exxact med ram Primo Exxact med ram Design System D med ram Artec Exxact med ram Solid borstad stål P P121283

15 Planera din KNX anläggning Projektera Funktionsbeskrivning Först av allt gäller det att få en blick över projektet, vad som skall styras och hur det skall styras. Utgå från planritningar om det finns eller skissa upp en egen ritning. Påbörja en funktionsbeskrivning som man bygger vidare på under projektets gång. Den ger en tydlig överblick över vilket material som krävs och kan ge värdefull information vid installation och ändringar. Ritningsredovisning KNX skiljer sig från traditionell teknik på det sättet att tryckknappar och reläer är skilda från varandra. Detta innebär på planritningen att alla styrda ledningar dras direkt till elcentral eller till kapslingar placerade ute i anläggningen. Tryckknappar, rörelsevakter, temperatursensorer etc. förbinds sinsemellan på enklast möjliga sätt. För planritningar är det enklast att använda traditionella symboler med littera. Förutom littera kan det vara bra att förse symbolen med ett synligt attribut som senare kan användas för att ange fysisk adress på relationshandlingar. De vanligaste fallgroparna vid projektering är att bussledning tillhörande olika linjer ritas samman eller att de redovisas onödigt nära varandra så att elektrikern kopplar samman dessa vid installationen. Även fast det bara rör sig om 2-ledare är det onödigt att rita för många till samma kopplingspunkt då det kan bli trångt bakom apparaterna. Centralredovisning Det är i elcentralerna och/eller kapslingarna som all styrutrustning placeras, det är därför mycket viktigt att dessa redovisas korrekt. Skapa en enlinjeschema med allt ingående i centralen. Det enklaste sättet är att placera en liten box på utgående ledningar som skall styras. Med en litterering hänvisar man till en sida där symbolerna beskrivs generellt. Mer arbete än så här är många gånger onödigt. Personer som arbetar med att bygga centraler har inga problem att förstå denna redovisning och det gör dessutom underlaget enklare att kalkylera. Centralerna bör utföras med samtliga utgående ledningar kopplade till plint. På samma sätt redovisas decentraliserade kapslingar, med eller utan säkringar. Elbeskrivning Bortsett från rena avtalstexter måste beskrivningen utökas med en funktionsbeskrivning. Funktionsbeskrivningen kan ingå i elbeskrivning, under Styrning och övervakning eller som en separat bilaga. Hur funktionsbeskrivningen byggs upp varierar beroende på projektets omfattning. I mindre projekt kan funktioner beskrivas rum för rum men i större är det ofta bäst att använda sig av typfunktioner som man hänvisar till i en lista. Tidkanaler och ljusscener redovisas ofta enklast i tabellformat. Det är viktigt att beskriva funktionen på ett enkelt och otvetydigt sätt. En tumregel är att den skall utformas så att slutanvändaren utan problem kan läsa och förstå beskrivningen. Eftersom KNX är en standard som redan i detalj finns definierad räcker det ofta med att hänvisa till EN för att säkerställa att produkterna håller rätt kvalitet. Däremot är det viktigt att beskriva särskilda eller generella krav som man ställer på de apparaterna som skall användas. Installera Ett rör per rum För att underlätta installationen är det praktiskt att dra flera kablar i samma rör från centralen och sedan sprida ut dessa lokalt inom rummet. En 5-ledare till kopplingsdosan i ett rum kan exempelvis användas till fast ström, takbelysning och fönsterbelysning. Öka på till en 6-ledare om även något uttag skall vara styrt. Principen är enkel och rätt planerat så går det åt ett rör per rum och resultatet är en strukturerad och flexibel installation. Använd gärna 20-rör mellan första dosan och elcentralen för att tillåta fler kablar. KNX-bussen Kabeln som används för KNX-bussen får förläggas i samma rör som kraftkablarna utan fara för störningar. Kabeln har två par varav det ena paret (gul/vit) endast utgör en reserv. Målet med installationen är att förbinda alla apparater med två ledare. Röd på röd och svart på svart. Kabeln kan dras och förgrenas på det sätt som passar bäst, linje-, träd-, stjärn- eller blandad struktur det enda som skall undvikas är att skapa slingor så att två ändar kopplas ihop. Kabeln ansluts i respektive apparat med snabbanslutningsklämmor. Dessa klämmor sitter på apparaterna vid leverans men går även att beställa separat vid kompletteringar. 15

16 Alla KNX-produkter talar samma språk KNX ger dig tillgång till mängder av kompatibla produkter. Du kan koppla ihop värme, ventilation, belysning, energimätning, säkerhet och passersystem från flera hundra olika tillverkare. Eftersom systemet är öppet och alla produkter kan "prata" med varandra kan du lägga till och dra ifrån funktioner efter hand. Här är exempel på produkter som vi erbjuder. Sensorer Tryckknappar Ger dig alla funktioner i en och samma design. Finns i en mängd utföranden. Rumskontroll Klimat, belysning och solskydd, allt kan styras från en och samma apparat. Inbyggd display visar inne/utetemperatur och tid. Temperatur och ljusmätare För styrning av ljus och temperaturberoende funktioner eller för visning av värden i displayer etc. Rörelse/ närvarodetektorer Detektorer med stora möjligheter. Samtidigt styrning av ett flertal rumsfunktioner. Finns med mottagare för fjärrkontroll och för konstant ljusreglering. Binäringångar Visualisering P99670 P P P P P P P Tryckknappsgränssnitt För anslutning av konventionella tryckknappar eller apparater för valfri funktion. Binäringång för DINskena Högfunktionella apparater för anslutning av t ex larm, dörr- och fönsterkontakter till bussen för valfri funktion. Displayer Flera olika modeller av displayer och kontrollenheter för styrning och indikering av valfritt antal rum och funktioner. IP-router Ser till att telegram kan skickas mellan olika busslinjer via ett LAN. Fungerar också som gränssnitt mot en dator för programmering och visualisering. 16

17 Alla KNX-produkter talar samma språk Aktorer Systemkomponenter P P P P Brytaraktorer Smarta relärer för mångsidig användning. Styr alla typer av laster upp till 16A eller högre via kontaktor. Dimmeraktorer Ljusreglering för all typ av belysning från glödljus till DALI eller styrning av mindre fläktar. Jalusiaktorer Markiser, persienner, filmdukar och mörkläggningsgardiner styrs med jalusiaktorer. Enkelt och smidigt. Finns även för infällt montage. Spänningsförsörjning Samtliga produkter ansluts till en tvåtråds bussledning som har två uppgifter, den spänningsförsörjer produkterna (29VDC) samt överför datatelegram mellan dem. Klimat Väder Tid P P P P Klimatreglering Med värmeaktorer eller motorställdon regleras såväl direktverkande el som vattenburna system för värme och kyla. Kontroll av luftkvalité Mäter temperatur, luftfuktighet samt C0 2 och ser till att det alltid är optimal luftkvalité i förhållande till antal personer som vistas i rummet. Väderstationer Välj fritt ur ett brett urval av mätare av ljus, vind, regn, temperatur etc. för att kunna styra markiser, ventilation, värme, luftkonditionering, utomhusbelysning m m. Årskopplingsur För tidsstyrning och tidgivning av valfria funktioner. Datum och tid kan sändas som telegram på bussen för synkronisering av sekundärur eller visning i displayer etc. 17

18 Tryckknappar och andra designprodukter Exxact Tryckknapp P KNX tryckknapp med 2,4 eller 8 manöverknappar, drift-, statusindikering och märkfält. Modellen med 8-knappar finns även med inbyggd IR-mottagare. Tryckknappen levereras med bussanslutningsklämma. För infälld montering i apparatdosa c/c 60mm. För utanpåliggande montage används dosa 21mm. Kompletteras med valfri Exxact ram. tryckknapp 2-knappar vit 1 st WDE tryckknapp 4-knappar vit 1 st WDE tryckknapp 8-knappar vit 1 st WDE tryckknapp 8-knappar + IR vit 1 st WDE tryckknapp 2-knappar antracit 1 st WDE tryckknapp 4-knappar antracit 1 st WDE tryckknapp 8-knappar antracit 1 st WDE tryckknapp 8-knappar + IR antracit 1 st WDE tryckknapp 2-knappar metallic 1 st WDE tryckknapp 4-knappar metallic 1 st WDE tryckknapp 8-knappar metallic 1 st WDE tryckknapp 8-knappar + IR metallic 1 st WDE Vipptrycknapp P KNX vipptryckknapp i utförande med 1 eller 2 vippor med motsvarande statusindikering. Vippor utan märkning. Bussanslutning sker via medföljande bussanslutningsklämma. För infälld montering i apparatdosa c/c 60mm. För utanpåliggande montage används dosa 35mm. Kompletteras med valfri Exxact ram. vipptryckknapp 1-vippa vit 1 st WDE vipptryckknapp 2-vippor vit 1 st WDE vipptryckknapp 1-vippa antracit 1 st WDE vipptryckknapp 2-vippor antracit 1 st WDE vipptryckknapp 1-vippa metallic 1 st WDE vipptryckknapp 2-vippor metallic 1 st WDE Tryckknapp med rumsregulator P KNX tryckknapp med inbyggd rumsregulator och display. 4 eller 8 manöverknappar, drift-, statusindikering och märkfält. På den bakgrundsbelysta displayen kan tid/datum samt temperatur och aktuellt driftläge visas och börvärdet justeras. Tryckknappen levereras med bussanslutningsklämma. Modellen med 8-knappar kräver en öppen tvåfacksram. För infälld montering i apparatdosa c/c 60mm. För utanpåliggande montage används dosa 35mm. Kompletteras med valfri Exxact ram. Till 8-knappars välj Primo alt Solid, 2-fack utan brygga. tryckknapp med RTR 4-knappar vit 1 st WDE tryckknapp med RTR 8-knappar vit 1 st WDE tryckknapp med RTR 4-knappar antracit 1 st WDE tryckknapp med RTR 8-knappar antracit 1 st WDE tryckknapp med RTR 4-knappar metallic 1 st WDE tryckknapp med RTR 8-knappar metallic 1 st WDE Rumsregulator P KNX rumsregulator med börvärdesvred och 4 binäringångar för anslutning av ex. konventionella tryckknappar. En av ingångarna kan även nyttjas för anslutning av extern golvtemperaturgivare (tillbehör). För infälld montering i apparatdosa c/c 60mm. För utanpåliggande montage används dosa 35mm. Kompletteras med valfri Exxact ram. rumsregulator med binäringång vit 1 st WDE rumsregulator med binäringång antracit 1 st WDE rumsregulator med binäringång metallic 1 st WDE golvgivare för RTR 1 st MTN

19 Tryckknappar och andra designprodukter Exxact Rörelse-/ närvarodetektorer P KNX rörelse-/ närvarodetektorer i två utföranden, en för montage ca 1,1m över golv och en för montage på ca 2,2m. Båda modellerna har en detekteringsvinkel på 180. Modellen för montage på 2,2m har underkrypsskydd och möjlighet att begränsa detektionsområdet. Bussanslutning sker via medföljande bussanslutningsklämma. För infälld montering i apparatdosa c/c 60mm. För utanpåliggande montage används dosa 35mm. Kompletteras med valfri Exxact ram. rörelsedetektor 180 1,1m vit 1 st WDE närvarodetektor 180 2,2m vit 1 st WDE P rörelsedetektor 180 1,1m antracit 1 st WDE närvarodetektor 180 2,2m antracit 1 st WDE rörelsedetektor 180 1,1m metallic 1 st WDE närvarodetektor 180 2,2m metallic 1 st WDE Ram Primo Primo ramar för infällt eller utvändigt montage IP20. 1-facksramen har en utbytbar front. 2 facksramen har bortbrytbar mellandel. Ramarna kan uppgraderas till IP44, för infällt montage används tätningssats och för utvändigt montage används utanpåliggande dosa IP44. P ram Primo 1-fack vit 10 st WDE ram Primo 2-fack med avtagbar bro vit 5 st WDE P P ram Primo 1-fack antracit 10 st WDE ram Primo 2-fack antracit WDE ram Primo 1-fack metallic 10 st WDE ram Primo 2-fack metallic 5 st WDE Ram Design, ram med transparent front och färginlägg Design ram med transparent front och färginlägg. För infällt eller utvändigt IP20 montage. Inläggen finns i 6st färger samt ett transparent blommönster: beige NCS 2005-Y20R, röd NCS 2070-R10B, blå NCS 1010-R90B, grön NCS 3010-G60Y, svart NCS 8000-N, vit NCS 0500-N. Man har också möjlighet att lägga till exempel tapeter eller märkning bakom fronten.. ram Design 1-fack vit 5 st WDE P Ram Solid, borstad stål ram Solid 1-fack borstad stål antracit 1 st WDE ram Solid 2-fack utan brygga borstad stål antracit 1 st WDE P Ram Solid, glas ram Solid 1-fack glas vit 1 st WDE ram Solid 2-fack utan brygga glas vit 1 st WDE ram Solid 1-fack glas svart 1 st WDE ram Solid 2-fack utan brygga glas svart 1 st WDE ram Solid 1-fack glas titan 1 st WDE ram Solid 2-fack utan brygga glas titan 1 st WDE

20 Tryckknappar och andra designprodukter System D (Artec) Tryckknapp Med 2,4 eller 8 manöverknappar, drift-, statusindikering och märkfält. Driftindikering kan även användas som orienteringsljus. Bussanslutning sker via medföljande bussanslutningsklämma. Tryckknappen som levereras utan ram finns i färgerna polarvit, aluminium och ädelstål. P P P P P Vipptrycknapp med insats tryckknapp plus 2-knappar p-vit 1 st MTN tryckknapp plus 4-knappar p-vit 1 st MTN tryckknapp plus 6-knappar p-vit 1 st MTN tryckknapp plus 8-knappar p-vit 1 st MTN tryckknapp plus 8-knappar IR p-vit 1 st MTN tryckknapp plus 2-knappar aluminium 1 st MTN tryckknapp plus 4-knappar aluminium 1 st MTN tryckknapp plus 6-knappar aluminium 1 st MTN tryckknapp plus 8-knappar aluminium 1 st MTN tryckknapp plus 8-knappar IR aluminium 1 st MTN tryckknapp plus 2-knappar ädelstål 1 st MTN tryckknapp plus 4-knappar ädelstål 1 st MTN tryckknapp plus 6-knappar ädelstål 1 st MTN tryckknapp plus 8-knappar IR ädelstål 1 st MTN tryckknapp plus 8-knappar ädelstål 1 st MTN Etikettark plus 1 st MTN Insats i utförande för 1 eller 2 kanaler (vippor) med motsvarande statusindikering. Vippor och ram beställs separat. Vippor finns i färgerna polarvit, aluminium och ädelstål. Bussanslutning sker via medföljande bussanslutningsklämma. vippa 1-kanal p-vit 1 st MTN vippa 2-kanal p-vit 1 st MTN vippa 1-kanal aluminium 1 st MTN vippa 2-kanal aluminium 1 st MTN vippa 1-kanal ädelstål 1 st MTN vippa 2-kanal ädelstål 1 st MTN tryckknappsinsats 1-k 1 st MTN tryckknappsinsats 2-k 1 st MTN Tryckknapp med rumsregulator Med 4 eller 8 manöverknappar, drift-, statusindikering, märkfält och display. Den inbyggda regulatorfunktionen används för reglering av värme- och eller kylsystem mot inställt börvärde. Display med vit bakgrundsbelysning för indikering av t ex klockslag, datum, temperatur och driftsläge. Driftindikeringen kan även användas som orienteringsljus. Bussanslutning sker via medföljande bussanslutningsklämma. Tryckknappen som levereras utan ram finns i färgerna polarvit, aluminium och ädelstål. tryckknapp 4-knapp med RTR p-vit 1 st MTN tryckknapp 8-knapp IR m RTR p-vit 1 st MTN tryckknapp 4-knapp med RTR aluminium 1 st MTN tryckknapp 8-knapp IR med RTR aluminium 1 st MTN tryckknapp 4-knapp med RTR ädelstål 1 st MTN tryckknapp 8-knapp IR med RTR ädelstål 1 st MTN

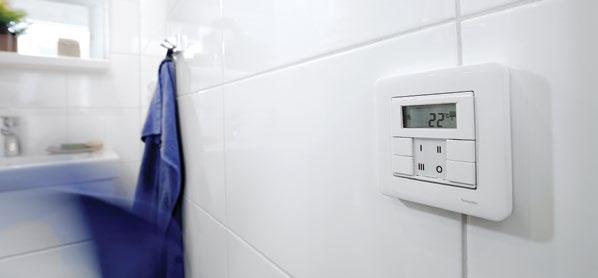

21 Tryckknappar och andra designprodukter System D (Artec) Rumsregulator med binärgång P Rumstemperaturegulatorn med traditionellt börvärdesvred har 4 potentialfria ingångar för anslutning till konventionella tryckknappar eller fönsterkontakt. En av ingångarna kan nyttjas för anslutning av extern golvtemperaturgivare (tillbehör) där behov finns av övre temperaturbegränsning. RTR m binäringång p-vit 1 st MTN RTR m binäringång aluminium 1 st MTN RTR m binäringång ädelstål 1 st MTN golvgivare svart 1 st MTN Rumsregulator med display P Med drift-, statusindikering, märkfält och display. Den inbyggda regulatorfunktionen används för reglering av värmeoch/eller kylsystem mot inställt börvärde. Display med vit bakgrundsbelysning för indikering av t ex klockslag, datum, temperatur och driftsläge. Driftindieringen kan även användas som orienteringsljus. Bussanslutning sker via medföljande bussanslutningsklämma. Regulatorn med display levereras utan ram, finns i färgerna polarvit, aluminium och ädelstål. rumsregulator m display p-vit 1 st MTN rumsregulator m display aluminium 1 st MTN rumsregulator m display ädelstål 1 st MTN Rörelsedetektor P Rörelsedetektor för inomhusbruk. Detektorn som är avsedd för infällt väggmontage har en detekteringsvinkel på 180 och en detekteringsradie på 8m vid en optimal monteringshöjd på 1,1m. Detektorn har inbyggd ljussensor och kan styra upp till 5 av varandra oberoende funktioner beroende på ljus och närvaro. Anslutning till bussen sker via medföljande bussanslutningsklämma. rörelsedetektor 180 1,1m p-vit 1 st MTN rörelsedetektor 180 1,1m aluminium 1 st MTN rörelsedetektor 180 1,1m ädelstål 1 st MTN Ram Artec Ramar och utanpåliggande dosor i 1- och 2-facksutförande i design Artec. Komplett sortiment återfinns i katalog för konventionella apparatserier. P ARTEC 1-fack p-vit 10 st ARTEC 2-facksram p-vit 10 st ARTEC 1,5-facksram p-vit 2 st ARTEC 1-facksram aluminium 2 st ARTEC 2-facksram aluminium 2 st ARTEC 1,5-facksram aluminium 2 st ARTEC 1-facksram ädelstål 2 st ARTEC 2-facksram ädelstål 2 st ARTEC 1,5-facksram ädelstål 2 st M1/AR up-dosa 1-f p-vit 1 st M1/AR up-dosa 2-f p-vit 1 st

22 Designoberoende Tryckknappar produkter och andra designprodukter Närvarodetektor Argus 360 P Närvarodetektor för inomhusbruk. Detektorn som är avsedd för infällt takmontage har en detekteringsvinkel på 360 och en detekteringsradie på 7m vid en optimal monteringshöjd på 2,5 m. Detektorn har inbyggd ljussensor och kan styra flera av varandra oberoende funktioner beroende på ljus och närvaro. Anslutning till bussen sker via medföljande bussanslutningsklämma. Vid utanpåliggande montage används förhöjningsram Argus basic - styr upp till 2 av varandra oberoende funktioner. För enskilt montage. Argus standard - styr upp till 5 av varandra oberoende funktioner. Räckvidd och känslighet kan ställas in individuellt för enhetens 4 detekteringszoner. Argus ljusreglering/ir - lika Argus standard men med funktioner för att kontinuerligt reglera dimbar belysning mot ett inställt börvärde så att belysningen dimrar ned/upp i förhållande till infallande dagsljus. Detektorn har även inbyggd IR-mottagare för fjärrkontroll. närvarodetektor Argus basic vit 1 st MTN närvarodetektor Argus standard vit 1 st MTN närvarodetektor Argus ljusreglering/ir vit 1 st MTN närvarodetektor Argus basic aluminium 1 st MTN närvarodetektor Argus standard aluminium 1 st MTN närvarodetektor Argus ljusreglering/ir aluminium 1 st MTN Rörelsedetektor Argus 220 P Rörelsedetektor för inom- och utomhusbruk (IP55). Detektorn som är avsedd för utanpåliggande väggmontage har en detekteringsvinkel på 220 och en räckvidd på max 28x16m. Detektorn har inbyggd skymningssensor och kan styra upp till 4 av varandra oberoende funktioner beroende på ljus och rörelse. Med potentiometrar på enheten kan steglösa inställningar göras för tid, känslighet och skymningströskel. Levereras med linsavskärmning för begränsning av detekteringsområdet. Vid behov komplettera med hörnfäste till Argus 220 för inner/ytterhörn vit, rörelsedetektor Argus 220 vit 1 st MTN rörelsedetektor Argus 220 dark brazil 1 st MTN rörelsedetektor Argus 220 aluminium 1 st MTN IR-Fjärrkontroll Universal PIO Fjärrkontroll med 10 kanaler för styrning av apparater med IR-mottagare. Den infraröda kommunikationen mellan fjärrkontroll och IR-mottagare sker via telegram. En röd lysdiod tänds vid överföring. Den maximala räckvidden är 12m. Räckvidden begränsas av reflektioner på väggar och tak eller av starkt ljus. Batteri; 2st AAA typ IEC LR 0.3 (ingår inte vid leverans). IR-fjärrkontroll Universal vit 1 st MTN

23 Designoberoende produkter Spänningsförsörjning KNX P För generering av busspänning. Dimensioneras för genomsnittsbelastning på 10mA/deltagare alternativt lägre om produktdata är känd, 160mA/16 deltagare, 320mA/32 deltagare, 640mA/64 deltagare. Eventuell kortslutning eller överlast indikeras med en diod på enhetens front. För backup av busspänningen kan separat nödströmsförsörjning anslutas till spänningsförsörjning med nödströmsingång. För montering på DIN-skena. Bussanslutning sker via medföljande bussanslutningsklämma. spänningsförsörjning 160 ma 4 moduler 1 st MTN spänningsförsörjning 160 ma nödström 4 moduler 1 st MTN spänningsförsörjning 320 ma 4 moduler 1 st MTN spänningsförsörjning 320 ma nödström 4 moduler 1 st MTN spänningsförsörjning 640 ma 4 moduler 1 st MTN spänningsförsörjning 640 ma nödström 4 moduler 1 st MTN P Nödströmsförsörjning Komplement till , och för buffring av busspänning vid kortare avbrott. Tillnödströmsförsörjningen DIN går det att ansluta en extern blyackumulator ( eller ) med en spänning på 12 V DC för buffring vid totalt strömavbrott. Med den integrerade laddningselektroniken underhållsladdas batteriet. För registrering av driftstatus kan en binäringång anslutas. För montering på DIN-skena. Instickningsbar skruvklämma för nätanslutning samt skruvlös klämma för batterianslutning. (Tillhörande blyackumulator är ej avsedd för DIN-montage) nödströmsförsörjning 4 moduler 1 st MTN blyackumulator 12V 18 Ah 180x72x166 1 st MTN blyackumulator 12V 7,2 Ah 100x65x151 1 st MTN Spänningsförsörjning 24V P V DC - för matning till 24V Binäringångar MTN644892, MTN644792, IP-router MTN och Touch panel 10" MTN Monteras på DIN-skena. Med integrerat skydd mot överlast och kortslutning. 24V AC - för matning till 24V Binäringång MTN644792, IP-router MTN680329, Väderstation MTN682991, Vindsensor MTN663592, Regnsensor MTN Analogingångar MTN682191, MTN och 24V Termoställdon MTN Monteras på DIN-skena. Med 5x20mm säkring 250V 160mA. spänningsförsörjning 24V DC/0,4A 1 moduler 1 st MTN spänningsförsörjning 24V DC/1,0A 4 moduler 1 st MTN spänningsförsörjning 24V AC/1A 5 moduler 1 st MTN Systemtillbehör P81594 För anslutning av max 4 ledarpar till KNX-anslutna apparater. Används även vid skarvning/förgrening av bussledning. Gul/vit anslutningsklämma används för skarvning/förgrening av busskabelns reservpar (om använt). Snabbanslutning av totalt 8 enkelledare med en diameter på 0,6 till 0,8mm. bussklämma röd/svart 50 st MTN förgreningsklämma gul/vit 50 st MTN KNX-kabel P85716 Halogenfri grön busskabel, isolering av halogenfri polyethylene, för överföring av KNX-signaler. Kabeln har två tvinnade par (röd/ svart, vit/gul) med isolering av halogenfri polyethylene samt gemensamt aluminiumfolie. Mantel av grön flamdämpande polymer. För fast förläggning i torra, fuktiga och våta utrymmen, utanpåliggande, infällt och i rör. Även utomhus om den är skyddad från direkt solstrålning och i skyddsrör i mark. J-H(ST)H 2x2x0.8 FRNC GN grön Ring 100m J-H(ST)H 2x2x0.8 FRNC GN grön 1000m

24 Designoberoende produkter Linje / Områdeskopplare P Kommunikationslänk för galvaniskt skilda busslinjer och områden. För montering på DIN-skena. Bussanslutningen sker via medföljande bussanslutningsklämmor. linje / områdeskopplare 2 moduler 1 st MTN USB-Gränssnitt P För anslutning av en programmerings- eller diagnosapparat via USB-kabel till KNX-anläggningen. USB-kabel ingår ej. USB-Gränssnitt DIN 2 moduler 1 st MTN USB-Gränssnitt infällt 1 st MTN P Sys D centrumplatta USB vit, 1 st MTN Sys D centrumplatta USB aluminium 1 st MTN Sys D centrumplatta USB ädelstål 1 st MTN KNX / IP-Router P KNX/IP-routern gör att telegrammen kan skickas vidare mellan olika linjer via ett LAN (IP) som backbone. Apparaten kan dessutom fungera som programmeringsgränssnitt för att förbinda en dator med KNX-bussen (t.ex. för programmering). IP-adressen kan tilldelas dynamiskt via en DHCP-server eller genom manuell konfiguration (ETS-parameter). Kompletteras med 24V spänningsförsörjning. KNX / IP-router 2 moduler 1 st MTN Logikmodul P KNX-installationer används logikmodulen för att lösa mer omfattande funktioner då inte logikfunktionerna i övriga produkter räcker till. Utöver alla logikfunktioner har den 3 fritt programmerbara knappar på fronten, samt 3 dioder för status-indikering. Dessa kan exempelvis användas för att testa och indikera logiska funktioner direkt på enheten. logikmodul Basic 2,5 moduler 1 st MTN KNX / DALI-Gateway P DALI-gateway kopplar samman KNX med digitala förkopplingsdon som har DALI-gränssnitt. Gatewayen är DALI-master och spänningsförsörjer gränssnittet på förkopplingsdonen. Upp till 64 förkopplingsdon kan kopplas och dimras i 16 grupper samt styras i 16 scenarier. Därutöver kan samtliga 64 förkopplingsdon nås individuellt via gruppadresser. Ljusnivåvärden eller felmeddelanden från DALI-apparaterna kan skickas och visualiseras t.ex på en display. Idrifttagning och konfiguration av DALI sker antingen via den integrerade displayen, via nätverket eller via en programvara. Mer än 850 kommunikationsobjekt samt stöd för autonoma nödbelysningsanläggningar. KNX DALI-gateway 1/16(64)/64/IP1 4 moduler 1 st MTN

25 homelynk en apparat, många möjligheter homelynk PIO homelynk är nyckeln till att kunna erbjuda en komplett lösning och ge obegränsad flexibilitet, enkelhet och effektivitet för dig och din kund. Den kan användas på flera sätt; Som gateway, tillåter den kommunikation och samverkan mellan olika protokoll och funktioner, såsom belysning, jalusier och klimat. Som användargränssnitt baserad på en webserver applikation där alla funktioner kan styras och visas på lokala och mobila enheter såsom surfplattor, PC s och smartphones. HomeLYnk kan visa mätvärden på el, vatten och gas och övervaka förbrukningen på daglig, månatlig och årlig basis. Den lagrar och analyserar data, identifierar energibesparingspotential och hjälper till att öka energieffektiviteten i en byggnad. Som en händelserapportör som skickar larm och meddelande vid fel eller avvikelser. homelynk stödjer; KNX, Modbus, BACnet, IP, RS232, RS485. Kompletteras med spänningsförsörjning 24V DC. homelynk 3 moduler 1 st LSS

26 Designoberoende produkter Binäringång 10V P För anslutning av konventionella vippströmställare eller andra potentialfria kontakter till bussystemet. Apparaten ger en från busspänningen galvaniskt separerad kontaktmatningsspänning (SELV), separat spänningsförsörjning erfordras inte. Max ledningslängd 50m. För montering på DIN-skena. Bussanslutning via medföljande bussanslutningsklämma. Ingångsspänning indikeras med en gul LED per ingång. Finns med 4 eller 8 ingångskanaler. binäringång 4 * 10V 2,5 moduler 1 st MTN binäringång 8 * 10V 4 moduler 1 st MTN Binäringång 24V P För anslutning av apparater med 24V AC/DC-utgång till bussystemet. För montering på DIN-skena. Bussanslutning via medföljande bussanslutningsklämma. Ingångspänning inikeras med en gul LED per ingång. Finns med 4 eller 8 ingångskanaler. Kompletteras med 24V spänningförsörjning. binäringång 4 * 24V 2,5 moduler 1 st MTN binäringång 8 * 24V 4 moduler 1 st MTN Binäringång 230V P För anslutning av apparater med 230V-utgång till bussystemet. För montering på DIN-skena. Bussanslutning via medföljande bussanslutningsklämma. Ingångsspänning indikeras med en gul LED per ingång. Finns med 4 eller 8 ingångskanaler. binäringång 4 * 230V 2,5 moduler 1 st MTN binäringång 8 * 230V 4 moduler 1 st MTN Tryckknappsgränssnitt P99670 För anslutning av konventionella vippströmställare eller potentialfria kontakter till bussystemet. Apparaten ger en från busspänningen galvaniskt separerad kontaktmatningsspänning (SELV); separat spänningsförsörjning erfordras inte. Max signalledningslängd 7,5m. Monteras löst i apparatdosa, kopplingsdosa eller takdosa. Gränssnittet är även försett med utgångar för att driva 2 eller 4 low-current LED. Bussanslutning via medföljande bussanslutningsklämma. tryckknappsgränssnitt 2-kanal vit 1 st MTN tryckknappsgränssnitt 4-kanal vit 1 st MTN Analogingång P Registrerar och bearbetar analoga sensorsignaler. Upp till 4 fritt kombinerbara, analoga sensorer kan anslutas. I kombination med påbyggnadsmodul står 8 analogingångar till förfogande. För montering på DIN-skena. Bussanslutningen sker via medföljande bussanslutningsklämma. Följande ingångssignaler kan väljas individuellt för varje ingång: 0-20mA, 4-20mA, 0-1V, 0-10V. Analogingången skall kompletteras med spänningsförsörjning 24V AC ( ). Beskrivning Dimenson Ant/fp Art.nr E-nr analogingång 4-kanal grundenhet 4 moduler 1 st MTN analogingång 4-kanal påbyggnad 4 moduler 1 st MTN

27 Designoberoende produkter Årskopplingsur P Digitalt årskopplingsur med års- och astroprogram. Uret har 8 kanaler. För tidssynkronisering kan uret anslutas till en DCF- eller GPS-antenn. Datum och tid kan sändas som telegram på bussen för synkronisering av sekundärur eller visning i displayer etc. Programmeringen görs antingen manuellt på apparaten eller med programmerings sats för dator. Överföring från PC till ur sker med tillhörande minneskort. Minneskortet kan även utan programvara användas för backup av tidsinställningar. För montering på DIN-skena. Bussanslutning sker via medföljande bussanslutningsklämma. Enheten drivs av busspänning. årskopplingsur reg-k/8/800 3 moduler 1 st MTN program.sats 1 st CCT minneskort årskopplingsur 1 st CCT Tidsändare P Tidsändaren sänder aktuell tid och datum till bussen och har ett internt lithiumbatteri för att behålla tidsinformation även efter ett busspänningsbortfall. Tidsändaren har automatisk växling mellan sommar-/vintertid och kan vid behov kompletteras med extern DCF-antenn ( ) för automatisk inställning av korrekt tid. tidsändare 2 moduler 1 st MTN Antenn DCF-77 version 2 P DCF-77 antennen används för automatisk tidssynkronisering för årskopplingsur , och tidsändare Täckningsområdet är ca 1000 km från Frankfurt a.m. antenn DCF-77 V2 vit 1 st MTN Antenn GPS P P P Ljus / Temperatursensor Väderstation Basic GPS antenn för global tidssynkronisering och positionsbestämning via mottagning av GPS satellitsignaler. antenn GPS vit 1st MTN Apparaten har en ljus- och en temperatursensor samt busskopplare integrerade i en kapsling för utanpåliggande montage, IP54. Apparaten drivs direkt av busspänningen. Bussanslutning via medföljande bussklämma. Uppmätta värden kan sändas på bussen. Dessutom finns 3 tröskelvärdesbildare för ljussensorn och 2 för temperatursensorn för styrning av t ex belysning, solskydd och frostskydd. Mätområde ljussensor: Lux. Mätområde temperatursensor: -25 C till +55 C. ljus / temperatursensor vit 1 st MTN För automatisk styrning av solskyddsanläggningar och andra väderberoende funktioner. Inbyggda sensorer finns för ljus, vind, skymning och temperatur. Väderstationen hanterar lamellpositionering, stegvis körning mm. Inlärning av nya gränsvärden för ljus kan ske via telegram. Monteras på direkt på vägg (hörn/mastfäste beställs separat) i anslutning till markiser/persienner och ansluts direkt till KNX-bussen via medföljande bussanslutningsklämma. 230V-anslutning för integrerat uppvärmningselement. väderstation basic vit 1 st MTN hörn/ mastfäste väderstation basic 1 st MTN
