Stellar/160. Stålyft. Bruksanvisning. Viktig information. Bruksanvisningen skall läsas innan lyften tas i bruk.

Transkript

1 Stellar/160 Stålyft Bruksanvisning Viktig information Bruksanvisningen skall läsas innan lyften tas i bruk. Denna bruksanvisning är framtagen till tekniker, arbetsterapeuter, installatörer och annan personal, vid användande, service och underhåll av Stella/160. Scanna QR-koden för ytterligare information Datum: Version 01

2 2

3 Innehållsförteckning 1. Ändamål och användning 1.1 Ändamål Säkerhetsinstruktioner Daglig tillsyn Terminologi Uppackning Monteringsanvisning Montering av lyftselar 8 2. Funktioner 2.1 Symboler och funktioner Styrbox Symboler och funktioner Handkontroll Säkerhetsfunktioner Laddning Transport Användning 3.1 Justering av knöstödet Användning av lyftselar Användning av styrboxen Underhåll 4.1 Rengöring Förvaring Speciella miljöer Inspektion, garanti och felsökning 5.1 Årlig inspektion Felsökning Tekniska specifikationer och mått 6.1 Tekniska specifikationer Mått Miljö och kvalitet 7.1 Avfallshantering Batterier Kvalitetscertifiering Symboler och förkortningar Tillbehör 22 3

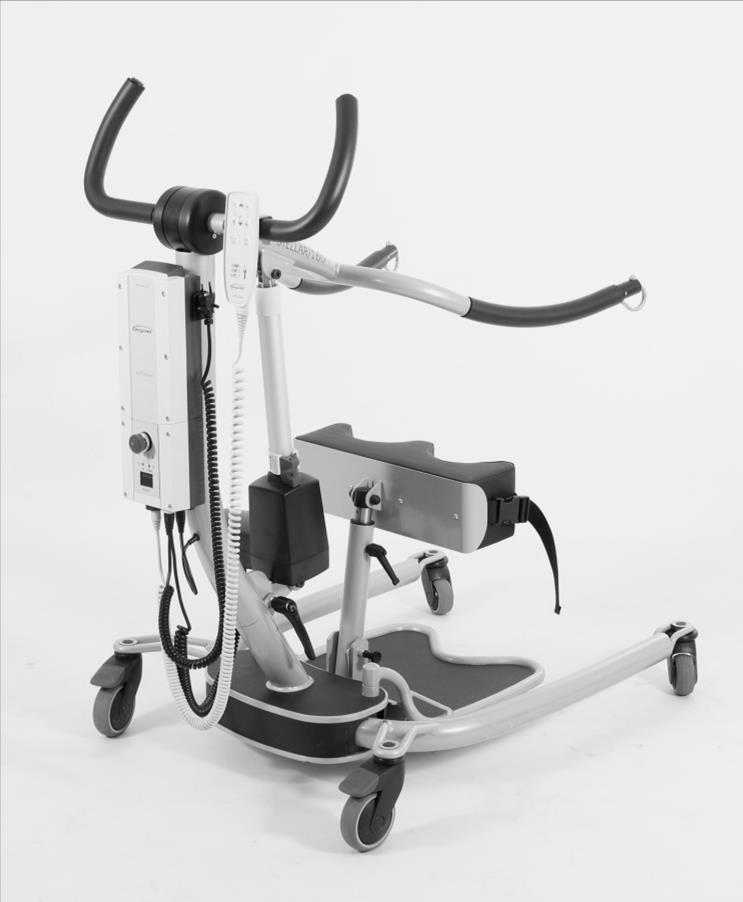

4 1. Ändamål och användning 1.1 Ändamål Stellar/160 är en mobil stålyft som används för flytta personer på institutioner, som vårdhem, sjukhus, hemsjukvård samt i privata hem. Stellar kan användas bland annat för överflyttningar från säng till stol/rullstol, från rullstol till stol och från stol till toalettstol. Stellar är godkänd för förflyttningar med en maximal last på 160 kg. Användning av Stellar kräver följande: Personalen har fått instruktion för användning av stålyften. Stålyften är utrustad enligt instruktionerna i denna bruksanvisning. Använd ALDRIG lyften till annat ändamål än det som är beskrivet i denna bruksanvisning. Se till så att personen som förflyttas INTE kläms eller trycks under förflyttningen. Stålyften är utvecklad för att användas med Ergolet lyftselar samt andra lyftselar godkända av Ergolet/Pernova. Stålyften är avsedd för inomhusbruk vid normala temperaturer ( C) och vid relativ fuktighet (40 90%). 1.2 Säkerhetsinstruktioner! Viktigt Varning! Denna bruksanvisning ska läsas innan stålyften tas i bruk. Alla delar ska vara korrekt monterade enligt bruksanvisning. Det får inte finnas tecken på slitage på stålyften eller lyftselar. Påbörja ALDRIG ett lyft om där finns misstanke om någon defekt (onormalt ljud, lösa delar eller liknande). I sådana tillfällen skall stålyften tas ur drift och felanmälan göras till Pernova eller utbildad servicetekniker. Lyftkapaciteten är 160 kg och detta får aldrig överskridas. När Stellar används tillsammans med andra komponenter t.ex. selar är det alltid den komponent, som har den minsta lyftkapaciteten som sätter gränsen för maxvikten. Det skall säkras att varken personal eller patienten kan komma till skada under lyftet. Lyft aldrig högre än vad situationen kräver. Se avsnitt 5.1 (årlig inspektion) för ytterligare information. 4

5 1.3 Daglig tillsyn Användaren är ansvarig för att säkerställa att en daglig kontroll utförs innan lyften med tillbehör används enligt följande: 1) Kontrollera att stålyften är komplett och att ingen del saknas. 2) Kontrollera stålyften så att det inte finns tecken på rost och andra defekter. Om detta uppstår skall man inte använda lyften. 3) Vid onormala ljud skall stålyften omgående tas ur bruk och auktoriserad servicepersonal av Ergolet/Pernova Hjälpmedel ska säkerhetskontrollera lyften. 4) Kontrollera lyftselar och uppmärksamhet riktas särskilt mot lyftbanden. Om det konstateras en skada får selen inte användas. 5) Vid tvivel om användandet av stålyften eller selar skall Pernova Hjälpmedel kontaktas för råd och vägledning. 1.4 Terminologi Körhandtag Handkontroll Lyftarm Styrbox, nödstopp och batteri Knästöd Lyftmotor Ben med benspridningsmotor Lyftmast Fig

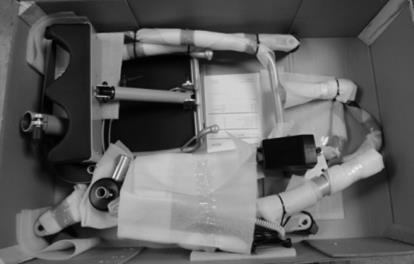

6 1.5 Uppackning Kontrollera att alla delar finns och är intakta. Om det finns misstanke om skada eller om det fattas delar, kontakta vänligast Pernova Hjälpmedel. Det rekommenderas att kartongen behålls om lyften skall transporteras till andra ställen eller för returnering vid reparation eller för årlig inspektion. Kartongens innehåll: 1. Ben med bas för benspridning 2. Stativ och lyftarm 3. Lyftmotor 4. Handkontroll 5. Styrbox med batteri 6. Körhandtag 7. Fotplatta 8. Verktyg (insexnyckel och fast nyckel) 9. Bruksanvisning 1.6 Monteringsanvisning Följ monteringsanvisningen steg för steg: 1. Placera bendelen på golvet och bromsa hjulen. (Fig. 1.6A) 2. Montera lyftstativet med bendelen och spänn ihop delarna med skruven med handtag. (Fig 1.6B + 1.6C). Fig. 1.6A Fig. 1.6B Fig. 1.6C 6

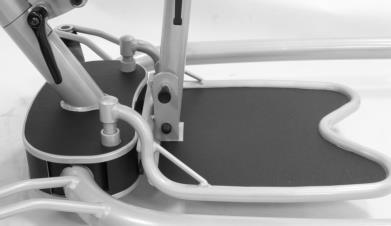

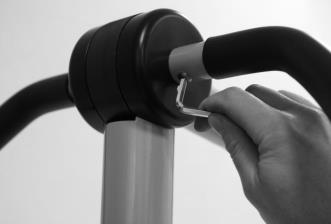

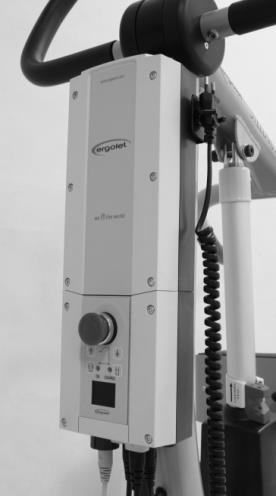

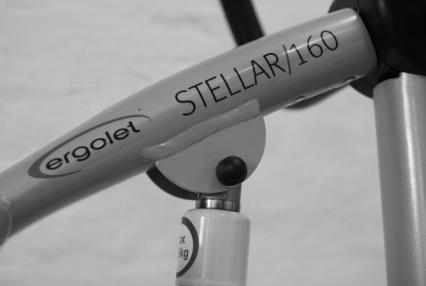

7 3. Montera fotplattan i motsvarande hål (a) på bendelen. Fotplattan är rätt placerad när fixeringstapparna är helt införda. (Fig. 1.6D) (a) Fig. 1.6D 4. Montera ställdonet på lyftarmen. Använd insexnyckeln och den fasta nyckeln till att spänna fast bulten och muttern (b). Fäst hylsan på muttern. (Fig. 1.6E). (b) Fig. 1.6E 5. Montera handtagen på lyftmasten genom att skruva i skruvarna med insexnyckeln. (Fig 1.6E) Fig. 1.6F 6. Handkontrollen, lyftarmen och den elektriska benspridningen är anslutna till styrboxen. (Fig 1.6F) (Se avsnitt 2.1 funktioner / anslutningar). Fig. 1.6G 7

8 1.7 Montering av lyftselar Lyften är utrustad med lyftbyglar utvecklad till Ergolets lyftselar. Ergolets lyftselar har 4-6 lyftband och är designade till lyftkrokar större än ø 8mm. Om det används selar av inte godkänt fabrikat friskriver sig Pernova Hjälpmedel ansvar för fel och olyckor. Pernova bistår gärna med hjälp och utbildning gällande val och användning av lyftselar. Upphängning av selar på Ergolet lyftbyglar Ergolet och Pernova Hjälpmedel frånsäger sig allt ansvar om inte lyft och lyftselar används korrekt. Det är personalens uppgift att se till att lyftselar hängts upp på rätt sätt. (1) Selstropparna förs in över kroken i den öppna positionen. (Fig. 1.7A) (2) Selstropparna dras nedåt så att krokarna låses. (Fig. 1.7B) Lyftkrokens konstruktion gör att brukarens vikt automatiskt kommer att hålla krokarna i låst position. ( 1 ) Fig. 1.7A För att frigöra stropparna från lyftbyglarna skall öglorna bara dras uppåt så att krokarna öppnar sig igen. (2) OBS: Klämrisk säkra att brukarens fingrar inte kan komma i kläm. Fig. 1.7B 8

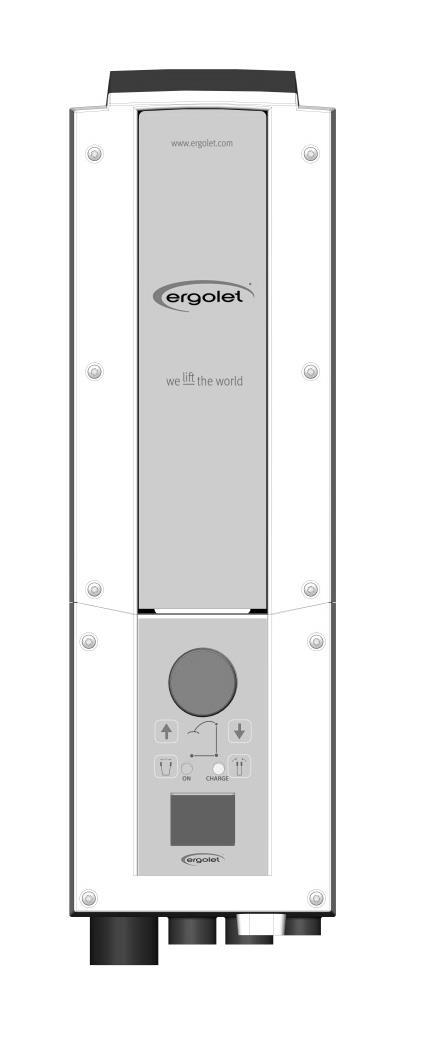

9 2. Funktioner 2.1 Symboler och funktioner styrbox (1) Anslutningskontakt - handkontroll (5) (2) Anslutningskontakt lyftmotor (3) Anslutningskontakt - elektrisk benspridning (4) Anslutningskontakt - el anslutning (5) Batteri (6) Nödstopp Se avsnitt 2.3 (7) Lyft upp/ned Tryck och lyftarmen höjs. Tryck och lyftarmen sänks. Stoppa rörelsen genom att släppa knappen. (6) (7) (8) (9) (10) (11) (8) Benspidning in/ut Tryck för at samla benen. Tryck för att sprida benen. Stoppa rörelsen genom att släppa knappen. (9) Charge Indikerar batteriets status (se avsnitt 2.4). (10) ON Visar att det är spänning på lyften (11) Display (Se avsnitt 3.3) (1) (2) (3) (4) 9

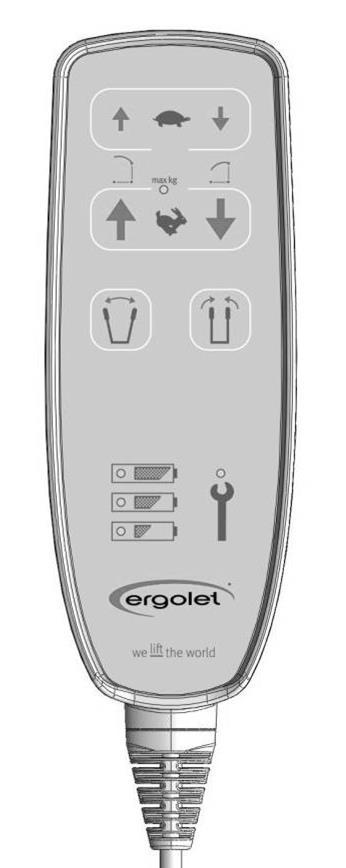

10 2.2 Symboler och funktioner handkontroll (1) (2) (3) (4) (5) (6) (1) Sköldpadda - Med denna funktion höjs/sänks lyftarmen i ett långsamt tempo. (2) Max Kg - Indikerar en överbelastning. (se avsnitt 3.2) (3) Hare - Med denna funktion höjs/sänks lyftarmen i ett snabbt tempo. (4) Benspridning in/ut Tryck för att samla benen. Tryck för att sprida benen (5) Service Se avsnitt 3.3 (6) Batteri Indikerar spänningen på batteriet (se avsnitt 2.4) 10

11 2.3 Säkerhetsfunktioner Nödstopp: Denna funktion skall enbart användas i nödsituationer t.ex om stålyften inte reagerar eller stoppar vid tryck på handkontroll. Ett tryck på nödstoppen medför omedelbart stopp av alla funktioner. Nödstoppet kan återaktivaras genom att vrida knappen ett ¼ varv. (Fig 2.3A) Fig. 2.3A Nödsänkning: Denna funktion används enbart i nödsituationer, där det finns behov av att sänka ner brukaren på ett säkert sätt. Nödsänkningen är placerad på lyftmotorn och aktiveras genom att dra upp det röda handtaget varvid lyftarmen sänks långsamt. (Fig 2.3B) Gäller för både nödstop är att om nödstoppet använts skall man inte använda stålyften förrän den har granskats och t.ex fel eller defekter har rättats till. Vid tveksamhet, kontakta Ergolet eller Pernova. Fig. 2.3B 11

12 2.4 Laddning Stålyften är försedd med batterier som kräver regelbunden uppladdning. Ergolet/Pernova rekommenderar att stålyften sätts på laddning varje natt eller när lyften inte används. Lyften kan laddas direkt från elnätet. På handkontrollen är det tre batterisymboler som lyser för att visa batteriladdningen. Lågt batteri Batteri 25% Batteri 50% Fulladdat batteri Batteriet skall OMGÅENDE sättas på laddning i denna situation och laddas oavbrutet i 24 timmar. Ett akustiskt batterilarm larmar när det är 25% kapacitet kvar i batteriet. Rekommendera laddning för att undvika låg laddning. Lyften är klar för användning. OBS: Stålyften kan inte laddas för mycket! Laddning direkt från en stickkontakt: 1) Tag kontakten på sidan av styrboxen och sätt den i stickkontakten. 2) Kabeln från laddaren till stickontakten ska hänga löst. 3) LED lampan på styrboxen lyser gult och det visas en stickkontakt på displayen. 2.5 Transport Fig. 2.4 Stålyften transporteras säkrast i sitt orginalemballage. Orginalemballaget är försett med relevanta symboler som innehåller förhållningsregler för transportören. 12

13 3. Användning Stellar är klar att användas om alla monteringsinstruktioner följts och nödstoppknappen är deaktiverad. 3.1 Justering av knöstödet Höjdjustering: Knästödet justeras genom att lossa på skruven med handtag (1). Knästödet justeras upp eller ned så att den översta kanten på stödet är precis under brukarens knäskål. Spänn skruven med handtag, när inställningen passar. (3) OBS: Knästödet får aldrig pressa in mot knäskåen. Vinkeljustering: Vinkeln på knästödet kan justeras i 5 positioner. Dra ut spärren (2) och ställ in vinkeln, så den passar brukaren, när denne står upp. Släpp spärren och säkra att den går tillbaka i låst position. OBS: Som extra stöttning kan bältet (3) spännas runt om knäet. (1) (2) Fig. 3.1A 3.2 Användning av lyftselar Lyft från sittande: Selar placeras med etiketterna utåt och med ryggdelen så lång ner på brukarnas rygg som möjligt. Dra fram selen och lås det med kardborrbandet. Lås spännena och dra åt selen. OBS! Var uppmärksam på att spännena sitter under revbenskanten på brukaren. 13

14 Dra fram sidostycken under brukarens armar och fäst lyftbanden i lyftkrokarna. Brukaren kan välja att ha armarna utvändigt som på illustrationen eller invändigt om lyftarmarna / lyftbanden. Bromsa rullstolens hjul. Stålyften flyttas fram till brukaren, som sätter fötterna på fotplattan. Lyft brukaren till dess selen spänns om brukarens rygg. Om bältet inte blir åtdraget ska det dras åt så att det sitter ordentligt på plats. Brukaren håller fast på handtagen under hela lyftet och hjälper själv till med att resa sig. Se till att brukaren inte känner obehag. Be brukaren pressa ner fötterna mot fotplattan och sträcka ut knä- och höftlederna. Forsätt lyftet tills brukaren är i upprest ställning. Lyft aldrig högre än nödvändigt! Från stående till sittande ställning: Kör stålyften fram till den bromsade rullstolen. Brukarens knän bör vara en bit utanför kanten på rullstolsdynan. OBS: Bromsa INTE stålyften! Brukaren sänks ned, så att ryggslutet är i jämnhöjd med nedersta delen av rullsolens rygg. Rullstolen vippar bakåt och brukaren kommer att glida ner bakpå sitsen. Denna rörelse kräver största försiktighet och uppmärksamhet från hjälparen. 14

15 3.3 Användning av styrbox Informationer på displayen: För att aktivera displayen trycks samtidigt på upp/ned knappen på handkontrollen. Totalt antal lyftcykler Totalt arbete för lyftmotorn i Amp/sek. Antal överbelastningar Antal dagar sedan senaste service/service intervall Serviceindikator: Servicelampan lyser på handkontrollen eller servicesymbolen visas i displayen på manöverboxen, vilket indikerar att det är tid för service på lyftmotorn. Serviceintervallet är inställt på 8000 lyftcykler/12 månader som standard men det kan ställas om av en servicetekniker. För att nollställa serviceintervallet trycker man samtidigt på upp/nedknappen på handkontrollen i 5 sekunder. Räkneverket börjar då på ett nytt serviceintervall. Överbelastning: Max Kg Om denna symbol visas i displayen eller ledlampan "Max Kg" lyser på handkontrollen visar det att den inställda viktbelastningen på 175 kg är överskriden. Laddning: Se beskrivning i avsnitt 2.4. Batteri: Se beskrivning i avsnitt

16 4. Underhåll 4.1 Rengöring Stålyften rengörs bäst med en lätt fuktad trasa. Eventuellt kan vanligt rengöringsmedel användas. Kemikalier och andra starka medel skall inte användas. Det rekommenderas att stålyften rengörs efter varje användning för att undvika smittorisk. Personlyften kan desinficeras med sprit. 4.2 Förvaring Stålyften får inte lagras/förvaras i miljöer med en högre relativ luftfuktighet än 90%. Om stålyften inte ska användas under en längre tid och den sätts till förvaring bör batteriet laddas helt och nödstoppknappen trycks in för att spara på batteriet. 4.3 Speciella miljöer Stålyften är inte avsedd för användning i aggressiva miljöer såsom simhallar eller utomhus. I dessa situationer skall Pernova Hjälpmedel kontaktas. 5. Inspektion, garanti och felsökning 5.1 Årlig inspektion Reperation och service av stålyften får endast utföras av oss auktoriserad personal, som är utbildade av Ergolet/Pernova. Producenten, Ergolet föreskriver att stålyften skall kontrolleras minst en gång per år av auktoriserad personal. En årlig inspektion är förskriven i den gällande standarden för personlyftar (EN/ISO 10535). Det är köparens ansvar att se till att kontrollen genomförs. Om det anses nödvändigt att byta ut delar av utrustningen pga. slitage eller skada skall dessa rekvireras/levereras av Ergolet/Pernova. Det allmänna underhållet samt byte av reservdelar skall alltid utföras av auktoriserade personer som är utbildade av Pernova Hjälpmedel. Garanti Det är 2 års garanti på produktionsfel. För ytterligare information kontakta Pernova Hjälpmedel. 16

17 5.2 Felsökning Fel: Lyften reagerar inte när handkontrollens UPP/NED knapp aktiveras. Möjlig orsak: Nödstoppsknappen är intryckt. Lösning: Avaktivera nödstoppet (se avsnitt 2.3) Möjlig orsak: Defekt handkontroll. Lösning: Kontrollera mer en annan handkontroll. Rekvirera ny handkontroll från Pernova. Möjlig orsak: Batterierna är urladdade. Lösning: Ladda batteriet (se avsnitt 2.4). Fel: Lyftarmen kan bara köras upp eller ner inte åt båda hållen. Den elektriska benspridningen fungerar bara in eller ut inte åt båda hållen. Fel: Lyftmotor har missljud och vibrerar på ett avvikande sätt Möjlig orsak: Lösning: Möjlig orsak: Lösning: Möjlig orsak: Lösning: Fel i styrboxen Byta ut styrbox. Defekt handkontroll. Prova om möjligt en annan handkontroll. Rekvirera ny handkontroll från Pernova. Lyftmotor är defekt. Byta ut lyftmotor. Fel: Laddas inte Möjlig orsak: Laddaren inte ansluten til vägguttag. Lösning Anslut laddaren. Möjlig orsak: Defekt styrbox. Lösning Prova om möjligt en annan styrbox. Rekvirera ny styrbox från Pernova Möjlig orsak: Defekt batteri. Lösning Byta ut batteri. 17

18 6. Tekniska specifikationer och mått 6.1 Tekniska specifikationer Lyftens egenskaper: Max kapacitet: Lyftintervall: Antal genomsnittliga lyft: Intermittens: Manuell nödsänkning: Elektrisk nödsänkning: Elektriska data: Anslutningsspänning: Output voltage: Styrbox (Output): 250 VA Batterikapacitet: IP-klass (skyddsklass): 160 kg cm lyft med 80 kg ved 0,5 m 10%, max, 2 min/18 min Ja Ja VAC 50/60 Hz, max 0,35 A 24V 2,9Ah IPx4 Ljudnivå: Lwa vid lyft/sänkning utan last är 49dB(A) Lwa vid lyft/sänkning med max. last är 52dB(A) Material: Pulverlackerat stål 18

19 6.2 Mått 1. Högsta position 2. Maximal räckvidd 3. Lägsta position a) Max. räckvidd vid 600 mm (referenshöjd): 89mm b) Max. räckvidd från bas 553mm c) Räckvidd från bas med benspridning till 700 mm 232mm d) Min. avstånd från vägg till centrum av galge, högsta punkt 616mm e) Min. avstånd från vägg till centrum av galge, mittersta punkt 98mm f) Min. avstånd från vägg till centrum av galge, nedersta punkt 136mm i) Min. höjd 697mm k) Max. höjd 1683mm m) Lyftens räckvidd 986mm p) Max. invändigt mått 828mm q) Invändig bredd vid max räckvidd 820mm r) Min. invändig bredd 535mm Vändradie: Vikt: Totalvikt: Stativ inkl. batteri: Underdel/ben: Fotplatta: 1060 mm 54 kg 21 kg (batteri 2,8 kg) 23 kg 10 kg 19

20 7. Miljö och kvalitet Stellar har en förväntad livstid på minst 10 år förutsatt att de föreskrivna servicekontrollerna är genomförda och de allmänna underhålls- och skötselinstruktionerna har följts. 7.1 Avfallshantering Deponering av stålyften kan göras av Ergolet/Pernova. Vi påtar oss ansvaret att ta tillbaka lyften efter det att den tagits ur bruk så att alla delar återvunna på rätt sätt. Delarna innehåller aluminium, blybatteri, elektriska komponenter, ABS plast och stål och kan vara miljöfarliga om inte återvinning görs på rätt sätt. 7.2 Batteri Stålyften är försedd med ett batteri som efter sin livstid kan återlämnas till Pernova som är medlem av Elkretsen för fullgörande av producentansvaret för insamling av batterier. 7.3 Kvalitetscertifiering Ergolet, som är producent av Stellar/160 stålyft, är ISO 9001 och ISO certifierat. Dessa certificeringar betyder, att produkterna och verksamheten lever upp till de gällande internationella standarderna för kvalité och standarder för spårning av medicinska produkter. Stellar/160 är klassificerad som en medicinteknisk produkt klass 1 produkt. 20

21 7.4 Symboler och förkortningar Likström Dubbelisolerad Brukare är inte avskiljd från jord och chassi Produkten ska återanvändas om det är möjligt Hänvisning till bruksanvisningen SWL Safe working load (säker arbetslast) = (brukare + sele) 21

22 8. Tillbehör Stellar/ EU UK US AUS Stellar/160 Handkontroll Standard handkontroll Fotplatta Förhöjare till fotplatta, 50mm Förhöjare till fotplatta, 100mm Vinklade handtag Batteri Batterimodul, 24V Lista över samtliga reservdelar kan rekvireras. Kontakta Pernova för mer information. 22

23 23

24 Pernova Hjälpmedel AB Org.nr Drottninggatan Hässleholm Tlf: Fax: info@pernova.se Tillverkare: Ergolet Taarnborgvej 12 C 4220 Korsoer Denmark Phone: Fax: info@ergolet.dk / 4 2 / E Ø F C L A S S I E N I S O SE
