1 Solar/175 Personlyft Bruksanvisning Viktig information Bruksanvisningen skall läsas innan lyften tas i bruk. Denna bruksanvisning är framtagen till tekniker, arbetsterapeuter, installatörer och annan personal, vid användande, service och underhåll av Ergolet lyften. Scanna QR-koden för ytterligare information Datum: Version 01

2 2

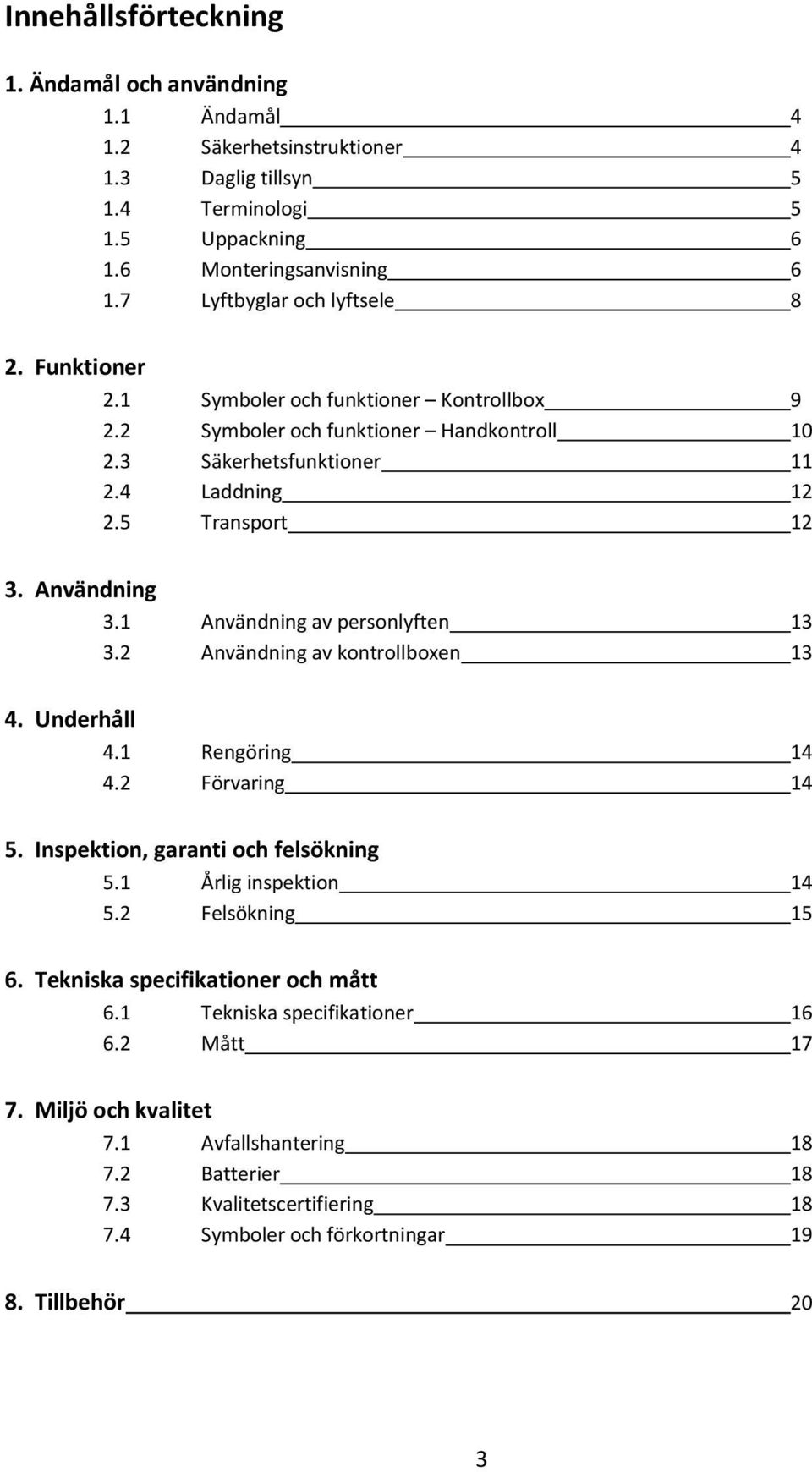

3 Innehållsförteckning 1. Ändamål och användning 1.1 Ändamål Säkerhetsinstruktioner Daglig tillsyn Terminologi Uppackning Monteringsanvisning Lyftbyglar och lyftsele 8 2. Funktioner 2.1 Symboler och funktioner Kontrollbox Symboler och funktioner Handkontroll Säkerhetsfunktioner Laddning Transport Användning 3.1 Användning av personlyften Användning av kontrollboxen Underhåll 4.1 Rengöring Förvaring Inspektion, garanti och felsökning 5.1 Årlig inspektion Felsökning Tekniska specifikationer och mått 6.1 Tekniska specifikationer Mått Miljö och kvalitet 7.1 Avfallshantering Batterier Kvalitetscertifiering Symboler och förkortningar Tillbehör 20 3

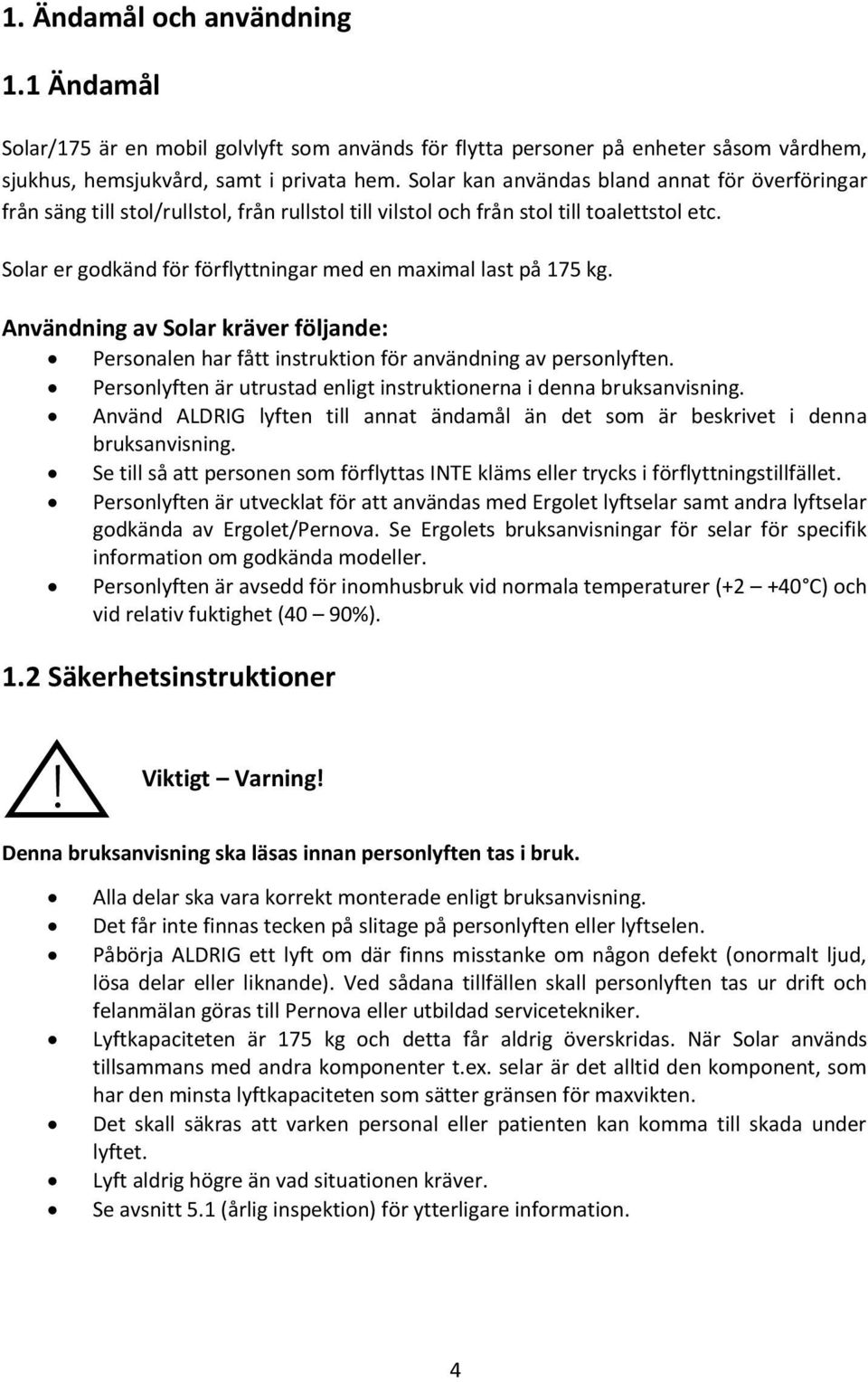

4 1. Ändamål och användning 1.1 Ändamål Solar/175 är en mobil golvlyft som används för flytta personer på enheter såsom vårdhem, sjukhus, hemsjukvård, samt i privata hem. Solar kan användas bland annat för överföringar från säng till stol/rullstol, från rullstol till vilstol och från stol till toalettstol etc. Solar er godkänd för förflyttningar med en maximal last på 175 kg. Användning av Solar kräver följande: Personalen har fått instruktion för användning av personlyften. Personlyften är utrustad enligt instruktionerna i denna bruksanvisning. Använd ALDRIG lyften till annat ändamål än det som är beskrivet i denna bruksanvisning. Se till så att personen som förflyttas INTE kläms eller trycks i förflyttningstillfället. Personlyften är utvecklat för att användas med Ergolet lyftselar samt andra lyftselar godkända av Ergolet/Pernova. Se Ergolets bruksanvisningar för selar för specifik information om godkända modeller. Personlyften är avsedd för inomhusbruk vid normala temperaturer ( C) och vid relativ fuktighet (40 90%). 1.2 Säkerhetsinstruktioner! Viktigt Varning! Denna bruksanvisning ska läsas innan personlyften tas i bruk. Alla delar ska vara korrekt monterade enligt bruksanvisning. Det får inte finnas tecken på slitage på personlyften eller lyftselen. Påbörja ALDRIG ett lyft om där finns misstanke om någon defekt (onormalt ljud, lösa delar eller liknande). Ved sådana tillfällen skall personlyften tas ur drift och felanmälan göras till Pernova eller utbildad servicetekniker. Lyftkapaciteten är 175 kg och detta får aldrig överskridas. När Solar används tillsammans med andra komponenter t.ex. selar är det alltid den komponent, som har den minsta lyftkapaciteten som sätter gränsen för maxvikten. Det skall säkras att varken personal eller patienten kan komma till skada under lyftet. Lyft aldrig högre än vad situationen kräver. Se avsnitt 5.1 (årlig inspektion) för ytterligare information. 4

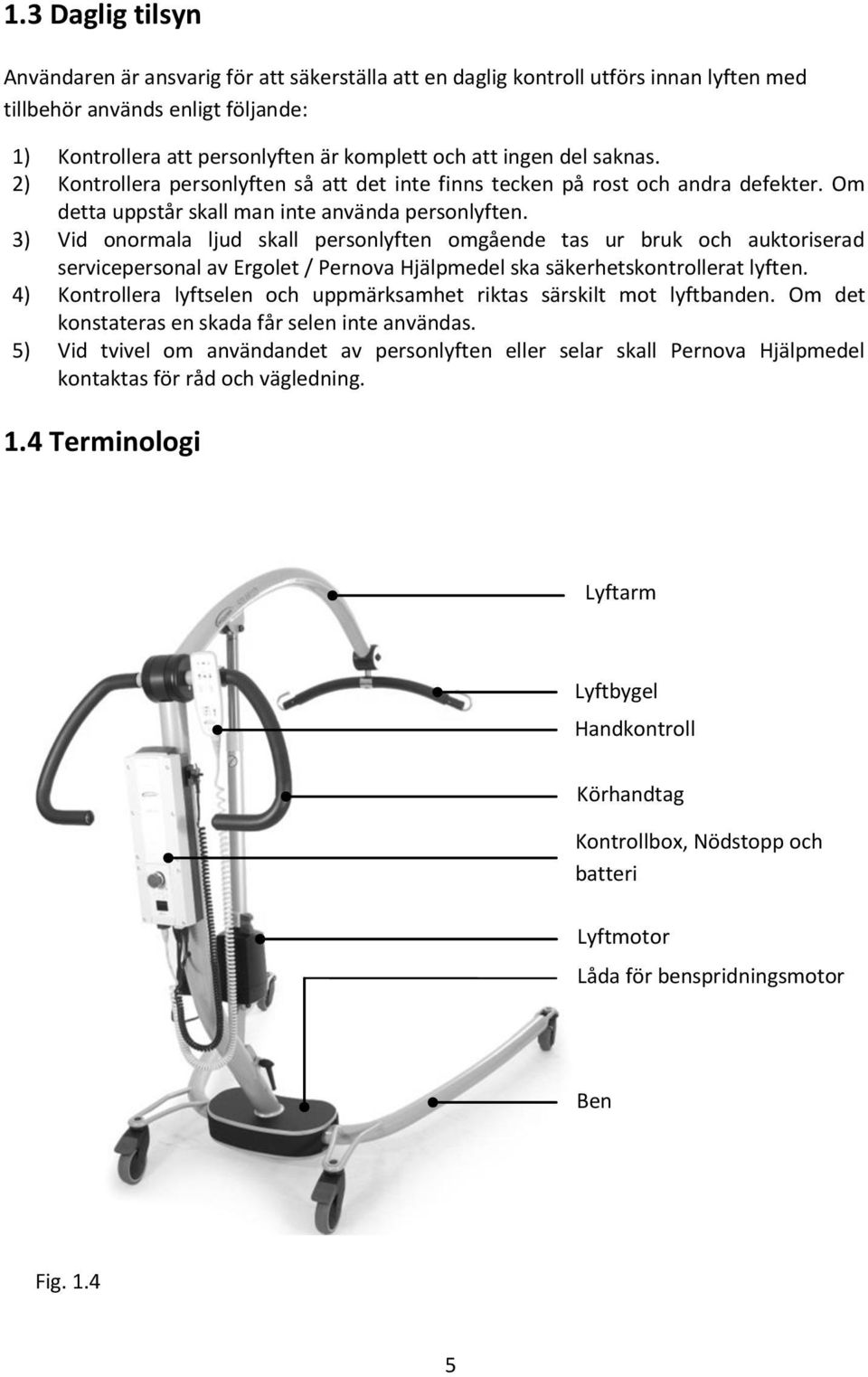

5 1.3 Daglig tilsyn Användaren är ansvarig för att säkerställa att en daglig kontroll utförs innan lyften med tillbehör används enligt följande: 1) Kontrollera att personlyften är komplett och att ingen del saknas. 2) Kontrollera personlyften så att det inte finns tecken på rost och andra defekter. Om detta uppstår skall man inte använda personlyften. 3) Vid onormala ljud skall personlyften omgående tas ur bruk och auktoriserad servicepersonal av Ergolet / Pernova Hjälpmedel ska säkerhetskontrollerat lyften. 4) Kontrollera lyftselen och uppmärksamhet riktas särskilt mot lyftbanden. Om det konstateras en skada får selen inte användas. 5) Vid tvivel om användandet av personlyften eller selar skall Pernova Hjälpmedel kontaktas för råd och vägledning. 1.4 Terminologi Lyftarm Lyftbygel Handkontroll Körhandtag Kontrollbox, Nödstopp och batteri Lyftmotor Låda för benspridningsmotor Ben Fig

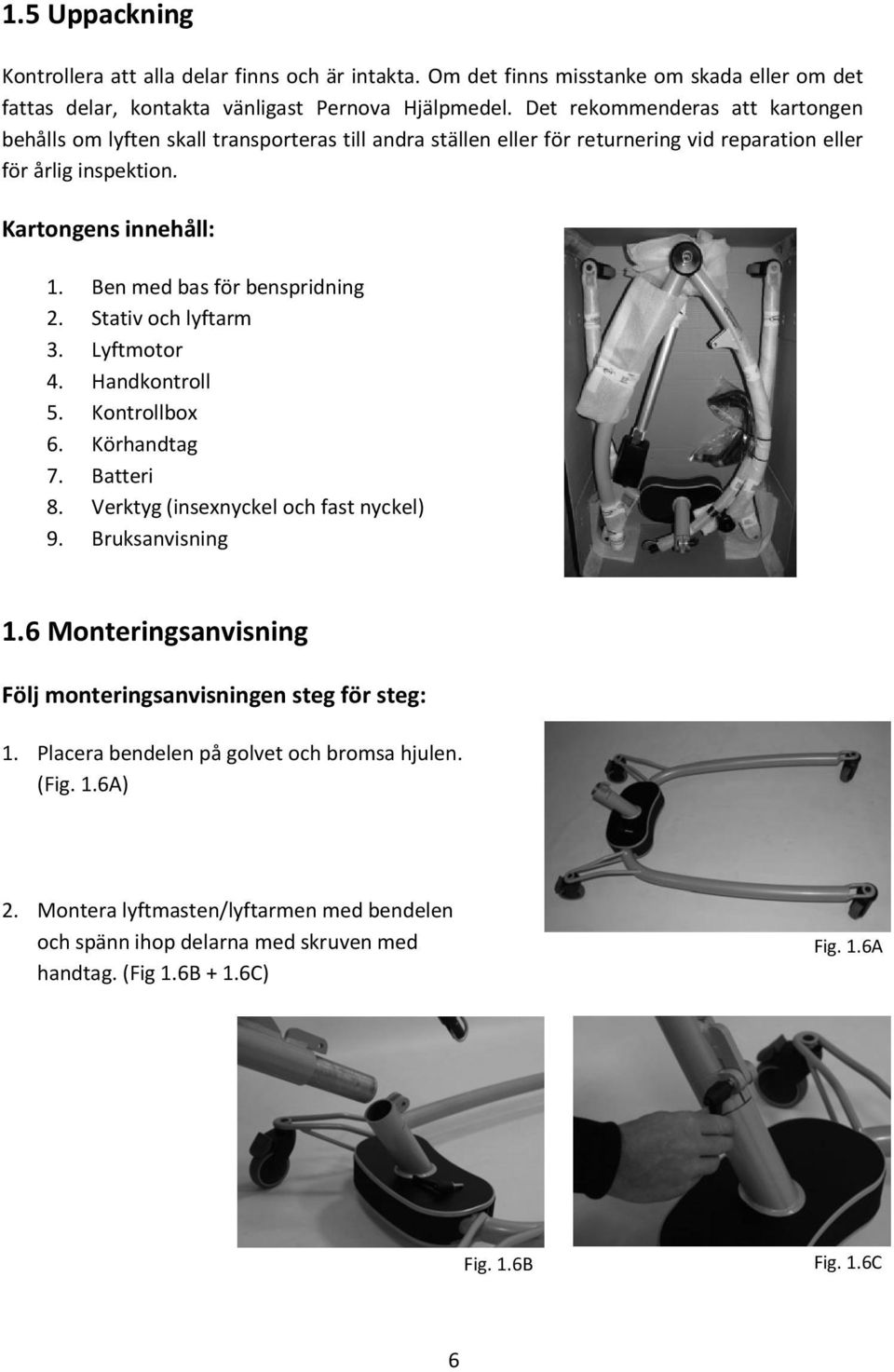

6 1.5 Uppackning Kontrollera att alla delar finns och är intakta. Om det finns misstanke om skada eller om det fattas delar, kontakta vänligast Pernova Hjälpmedel. Det rekommenderas att kartongen behålls om lyften skall transporteras till andra ställen eller för returnering vid reparation eller för årlig inspektion. Kartongens innehåll: 1. Ben med bas för benspridning 2. Stativ och lyftarm 3. Lyftmotor 4. Handkontroll 5. Kontrollbox 6. Körhandtag 7. Batteri 8. Verktyg (insexnyckel och fast nyckel) 9. Bruksanvisning 1.6 Monteringsanvisning Följ monteringsanvisningen steg för steg: 1. Placera bendelen på golvet och bromsa hjulen. (Fig. 1.6A) 2. Montera lyftmasten/lyftarmen med bendelen och spänn ihop delarna med skruven med handtag. (Fig 1.6B + 1.6C) Fig. 1.6A Fig. 1.6B Fig. 1.6C 6

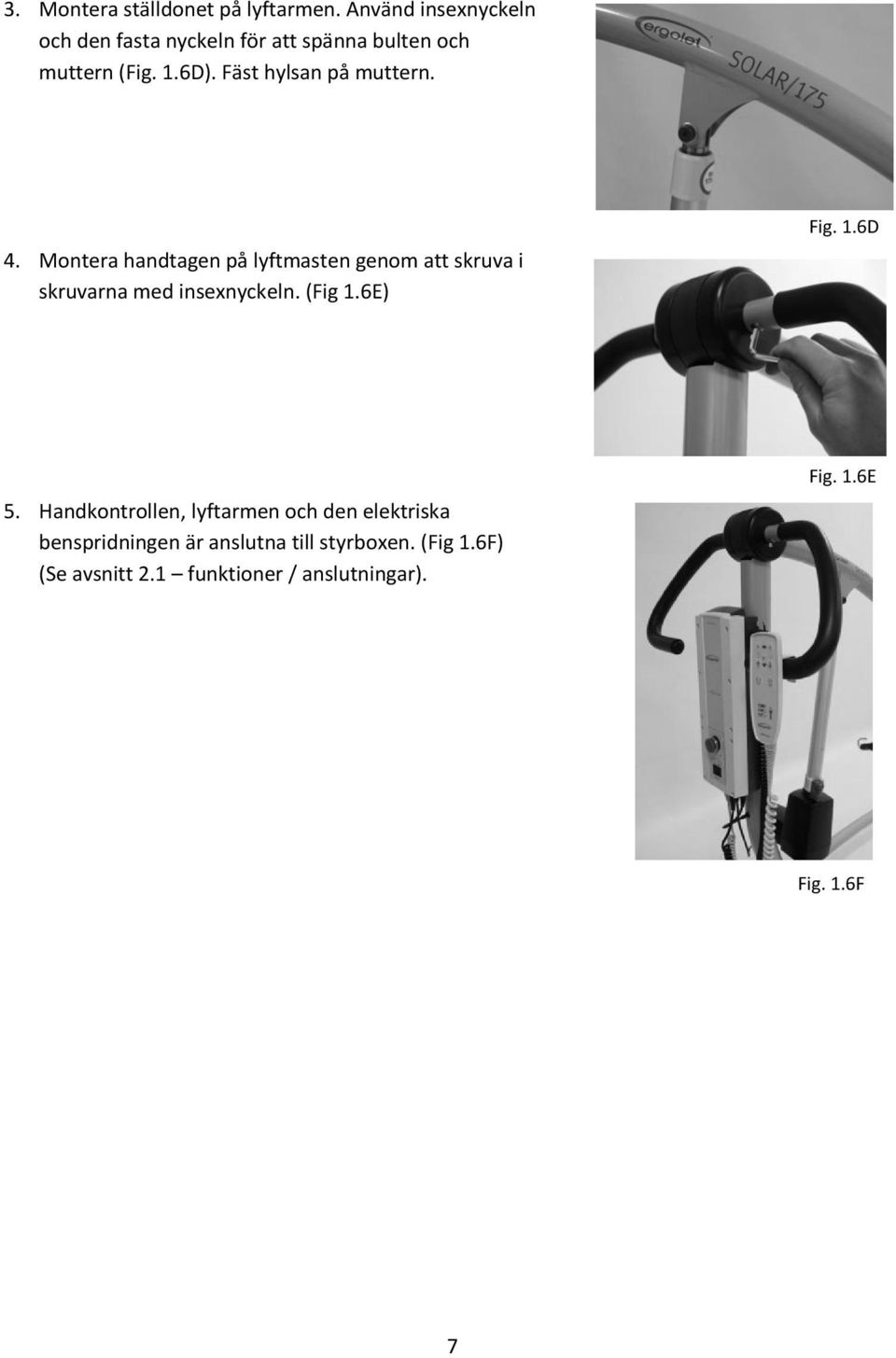

7 3. Montera ställdonet på lyftarmen. Använd insexnyckeln och den fasta nyckeln för att spänna bulten och muttern (Fig. 1.6D). Fäst hylsan på muttern. 4. Montera handtagen på lyftmasten genom att skruva i skruvarna med insexnyckeln. (Fig 1.6E) Fig. 1.6D 5. Handkontrollen, lyftarmen och den elektriska benspridningen är anslutna till styrboxen. (Fig 1.6F) (Se avsnitt 2.1 funktioner / anslutningar). Fig. 1.6E Fig. 1.6F 7

8 1.7 Lyftbyglar och lyftsele Personlyften är utrusta med en lyftbygel utvecklad till Ergolets lyftselar. Ergolets lyftselar har 4-6 lyftband och är designade till lyftkrokar större än ø 8mm. Om det används selar av inte godkänt fabrikat friskriver sig Pernova Hjälpmedel ansvar för fel och olyckor. Pernova bistår gärna med hjälp och utbildning gällande val och användning av lyftselar. Upphängning av sele på Ergolet lyftbyglar Ergolet och Pernova Hjälpmedel frånsägers sig allt ansvar om inte lyft och lyftselar används korrekt. Det är personalens uppgift att se till att lyftselen hängts upp på rätt sätt. (1) Selstropparna förs in över kroken i den öppna positionen. (Fig. 1.7A) (2) Selstropparna dras nedåt så att krokarna låses. (Fig. 1.7B) Lyftkrokens konstruktion gör att brukarens vikt automatiskt kommer att hålla krokarna i låst position. ( 1 ) Fig. 1.7A För att frigöra selen från lyften skall öglorna bara dras uppåt så att krokarna öppnar sig igen. (2) OBS: Klämrisk säkra att brukarens fingrar inte kan komma i kläm. Fig. 1.7B 8

9 2. Funktioner 2.1 Symboler och funktioner kontrollbox (1) Anslutningskontakt - handkontroll (5) (2) Anslutningskontakt lyftmotor (3) Anslutningskontakt elektrisk benspridning (4) Anslutningskontakt el anslutning (5) Batteri (6) Nödstopp Se avsnitt 2.3 (7) Lyft upp/ned Tryck och lyftarmen höjs. Tryck och lyftarmen sänks. Stoppa rörelsen genom att släppa knappen. (6) (7) (8) (9) (10) (11) (8) Benspidning in/ut Tryck för at samla benen. Tryck för att sprida benen. Stoppa rörelsen genom att släppa knappen. (9) Charge Indikerar spänningen på batteriet (se avsnitt 2.4). (10) ON Visar att det är spänning på lyften. (1) (2) (3) (4) (11) Display (Se avsnitt 3.2) 9

10 2.2 Symboler och funktioner handkontroll (1) (2) (3) (4) (5) (6) (1) Sköldpadda - Med denna funktion höjs/sänks lyftarmen i ett långsamt tempo. (2) Max Kg - Indikerar en överbelastning. (se avsnitt 3.2) (3) Hare - Med denna funktion höjs/sänks lyftarmen i ett snabbt tempo. (4) Benspridning in/ut Tryck för att samla benen. Tryck för att sprida benen (5) Service Se avsnitt 3.2 (6) Batteri Indikerar spänningen på batteriet (se avsnitt 2.4) 10

11 2.3 Säkerhetsfunktioner Nödstopp: Denna funktion skall enbart användas i nödsituationer t ex om personlyften inte reagerar eller stoppar vid tryck på manöverdosan. Ett tryck på nödstoppen medför omedelbart stopp av alla funktioner. Nödstoppet kan återaktivaras genom att vrida knappen ett ¼ varv. (Fig 2.3A) Fig. 2.3A Nödsänkning: Denna funktion används enbart i nödsituationer, där det finns behov av att sänka ner brukaren på ett säkert sätt. Nödsänkningen är placerad på lyftmotorn och aktiveras genom att dra upp det röda handtaget varvid lyftarmen sänks långsamt. (Fig 2.3B) Fig. 2.3B Gäller för nödstopp stryks: Vid båda tillfällena gäller att man inte ska använda personlyften förrän den har granskats och t.ex. fel eller defekter har rättats till. Vid tveksamhed, kontakta Ergolet eller Pernova. 11

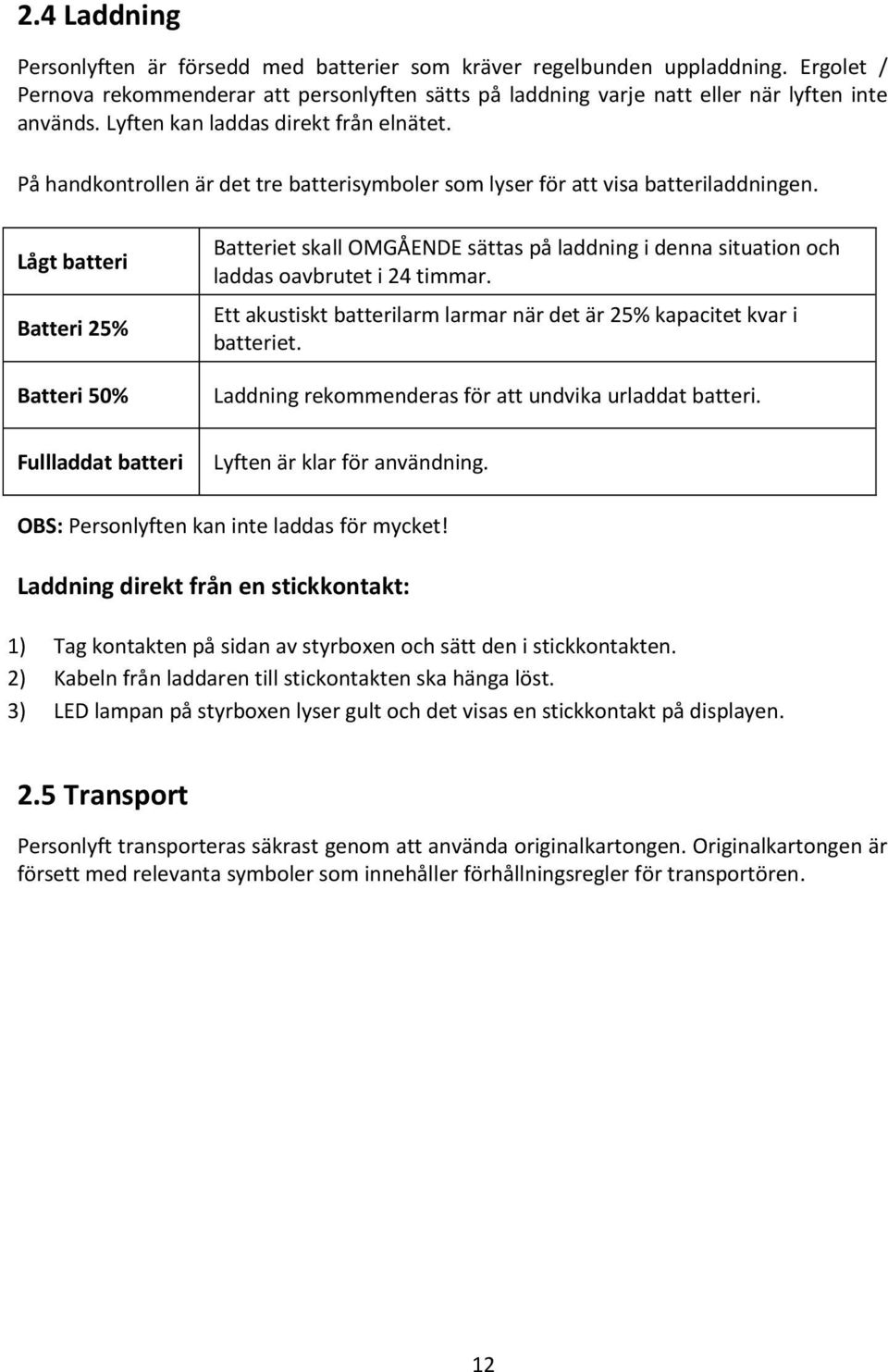

12 2.4 Laddning Personlyften är försedd med batterier som kräver regelbunden uppladdning. Ergolet / Pernova rekommenderar att personlyften sätts på laddning varje natt eller när lyften inte används. Lyften kan laddas direkt från elnätet. På handkontrollen är det tre batterisymboler som lyser för att visa batteriladdningen. Lågt batteri Batteri 25% Batteri 50% Fullladdat batteri Batteriet skall OMGÅENDE sättas på laddning i denna situation och laddas oavbrutet i 24 timmar. Ett akustiskt batterilarm larmar när det är 25% kapacitet kvar i batteriet. Laddning rekommenderas för att undvika urladdat batteri. Lyften är klar för användning. OBS: Personlyften kan inte laddas för mycket! Laddning direkt från en stickkontakt: 1) Tag kontakten på sidan av styrboxen och sätt den i stickkontakten. 2) Kabeln från laddaren till stickontakten ska hänga löst. 3) LED lampan på styrboxen lyser gult och det visas en stickkontakt på displayen. 2.5 Transport Personlyft transporteras säkrast genom att använda originalkartongen. Originalkartongen är försett med relevanta symboler som innehåller förhållningsregler för transportören. 12

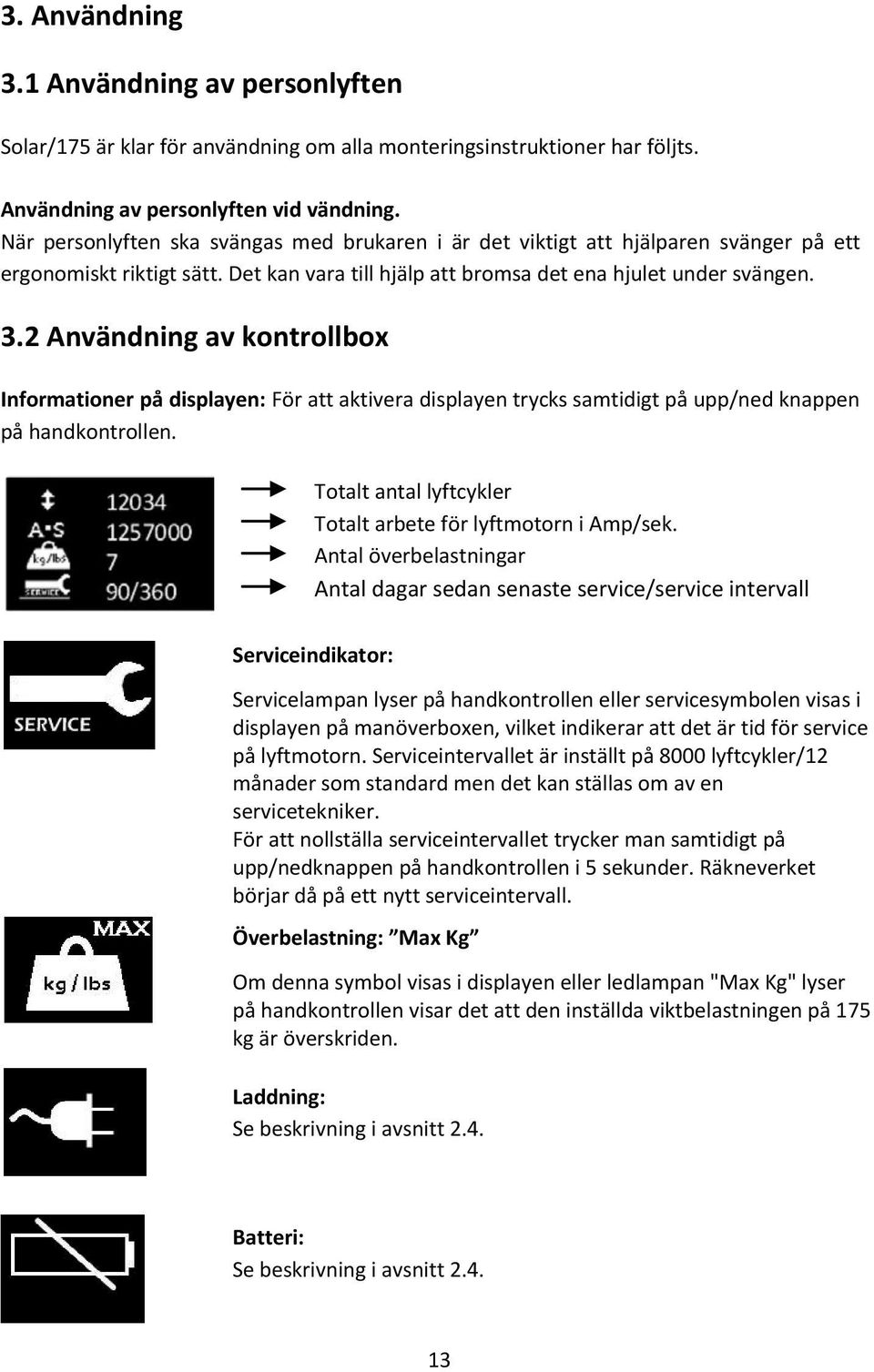

13 3. Användning 3.1 Användning av personlyften Solar/175 är klar för användning om alla monteringsinstruktioner har följts. Användning av personlyften vid vändning. När personlyften ska svängas med brukaren i är det viktigt att hjälparen svänger på ett ergonomiskt riktigt sätt. Det kan vara till hjälp att bromsa det ena hjulet under svängen. 3.2 Användning av kontrollbox Informationer på displayen: För att aktivera displayen trycks samtidigt på upp/ned knappen på handkontrollen. Totalt antal lyftcykler Totalt arbete för lyftmotorn i Amp/sek. Antal överbelastningar Antal dagar sedan senaste service/service intervall Serviceindikator: Servicelampan lyser på handkontrollen eller servicesymbolen visas i displayen på manöverboxen, vilket indikerar att det är tid för service på lyftmotorn. Serviceintervallet är inställt på 8000 lyftcykler/12 månader som standard men det kan ställas om av en servicetekniker. För att nollställa serviceintervallet trycker man samtidigt på upp/nedknappen på handkontrollen i 5 sekunder. Räkneverket börjar då på ett nytt serviceintervall. Överbelastning: Max Kg Om denna symbol visas i displayen eller ledlampan "Max Kg" lyser på handkontrollen visar det att den inställda viktbelastningen på 175 kg är överskriden. Laddning: Se beskrivning i avsnitt 2.4. Batteri: Se beskrivning i avsnitt

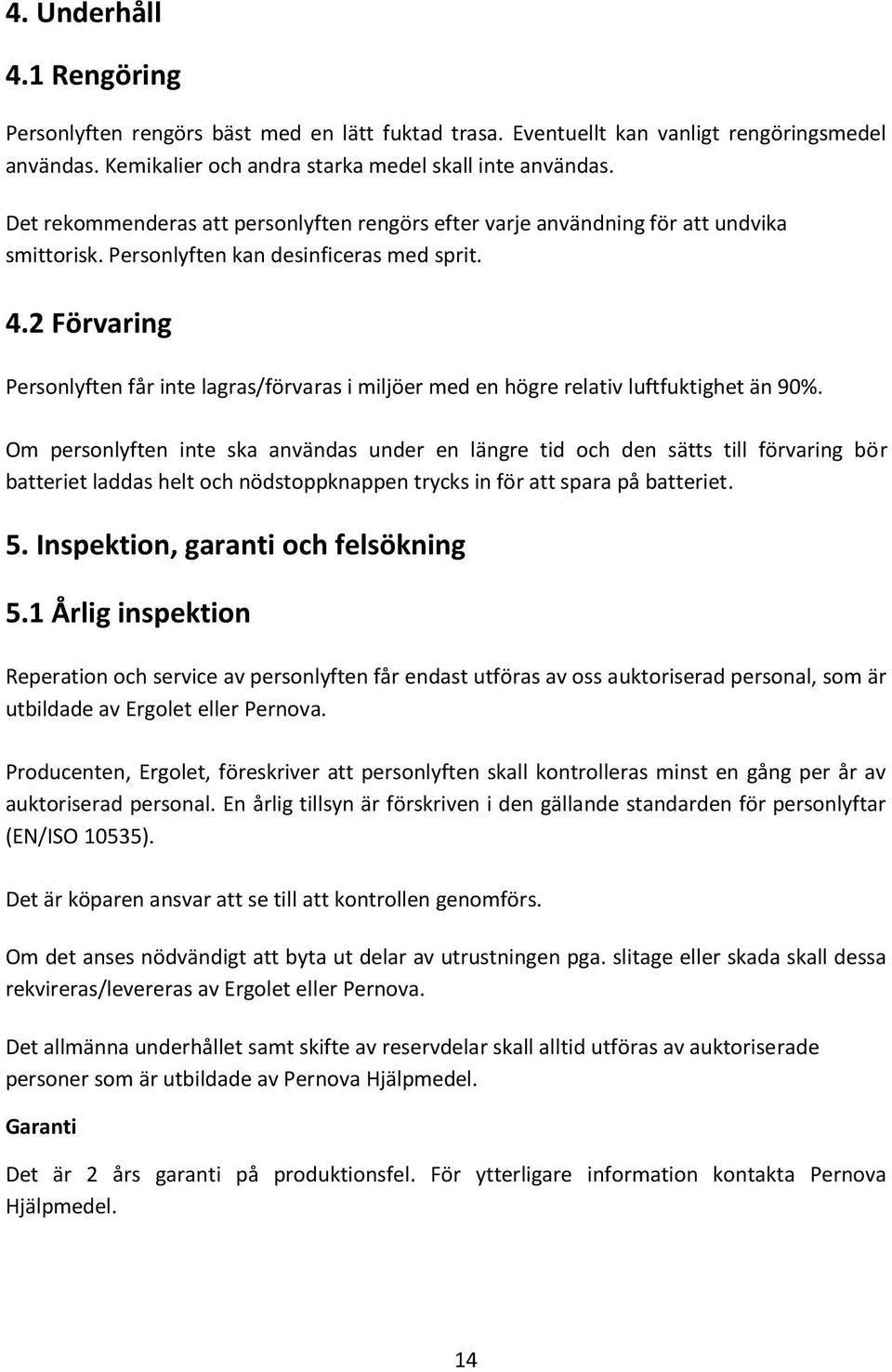

14 4. Underhåll 4.1 Rengöring Personlyften rengörs bäst med en lätt fuktad trasa. Eventuellt kan vanligt rengöringsmedel användas. Kemikalier och andra starka medel skall inte användas. Det rekommenderas att personlyften rengörs efter varje användning för att undvika smittorisk. Personlyften kan desinficeras med sprit. 4.2 Förvaring Personlyften får inte lagras/förvaras i miljöer med en högre relativ luftfuktighet än 90%. Om personlyften inte ska användas under en längre tid och den sätts till förvaring bör batteriet laddas helt och nödstoppknappen trycks in för att spara på batteriet. 5. Inspektion, garanti och felsökning 5.1 Årlig inspektion Reperation och service av personlyften får endast utföras av oss auktoriserad personal, som är utbildade av Ergolet eller Pernova. Producenten, Ergolet, föreskriver att personlyften skall kontrolleras minst en gång per år av auktoriserad personal. En årlig tillsyn är förskriven i den gällande standarden för personlyftar (EN/ISO 10535). Det är köparen ansvar att se till att kontrollen genomförs. Om det anses nödvändigt att byta ut delar av utrustningen pga. slitage eller skada skall dessa rekvireras/levereras av Ergolet eller Pernova. Det allmänna underhållet samt skifte av reservdelar skall alltid utföras av auktoriserade personer som är utbildade av Pernova Hjälpmedel. Garanti Det är 2 års garanti på produktionsfel. För ytterligare information kontakta Pernova Hjälpmedel. 14

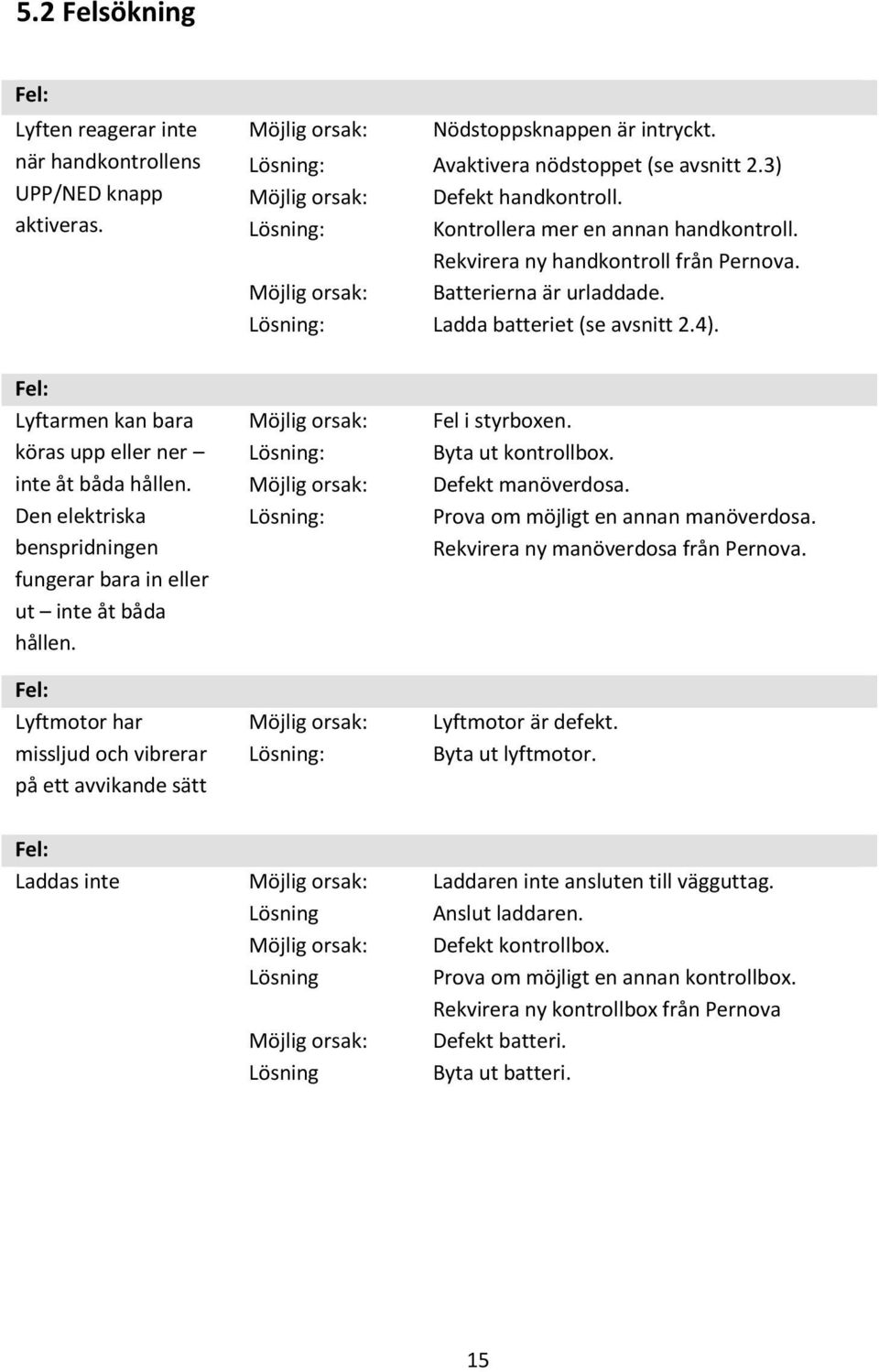

15 5.2 Felsökning Fel: Lyften reagerar inte när handkontrollens UPP/NED knapp aktiveras. Möjlig orsak: Nödstoppsknappen är intryckt. Lösning: Avaktivera nödstoppet (se avsnitt 2.3) Möjlig orsak: Defekt handkontroll. Lösning: Kontrollera mer en annan handkontroll. Rekvirera ny handkontroll från Pernova. Möjlig orsak: Batterierna är urladdade. Lösning: Ladda batteriet (se avsnitt 2.4). Fel: Lyftarmen kan bara köras upp eller ner inte åt båda hållen. Den elektriska benspridningen fungerar bara in eller ut inte åt båda hållen. Fel: Lyftmotor har missljud och vibrerar på ett avvikande sätt Möjlig orsak: Lösning: Möjlig orsak: Lösning: Möjlig orsak: Lösning: Fel i styrboxen. Byta ut kontrollbox. Defekt manöverdosa. Prova om möjligt en annan manöverdosa. Rekvirera ny manöverdosa från Pernova. Lyftmotor är defekt. Byta ut lyftmotor. Fel: Laddas inte Möjlig orsak: Laddaren inte ansluten till vägguttag. Lösning Anslut laddaren. Möjlig orsak: Defekt kontrollbox. Lösning Prova om möjligt en annan kontrollbox. Rekvirera ny kontrollbox från Pernova Möjlig orsak: Defekt batteri. Lösning Byta ut batteri. 15

16 6. Tekniska specifikationer och mått 6.1 Tekniska specifikationer Lyftens egenskaper: Max. kapacitet: Lyfteintervall: Intermittens: Manuell nödsänkning: Elektrisk nödsänkning: Elektriska data: Anslutningsspänning: Output voltage: Kontrollbox (Output): Batterikapacitet: IP-klass (skyddsklass): 175 kg med 80kg / 0,5 m lyft 10%, max, 2 min/18 min Ja Ja VAC 50/60 Hz, max 0,35 A 24V 250 VA 2,9Ah IPx4 Ljudnivå: Lwa vid lyft/sänkning utan last är 48dB(A) Lwa vid lyft/sänkning med max. last är 52dB(A) Material: Pulverlackerat stål 16

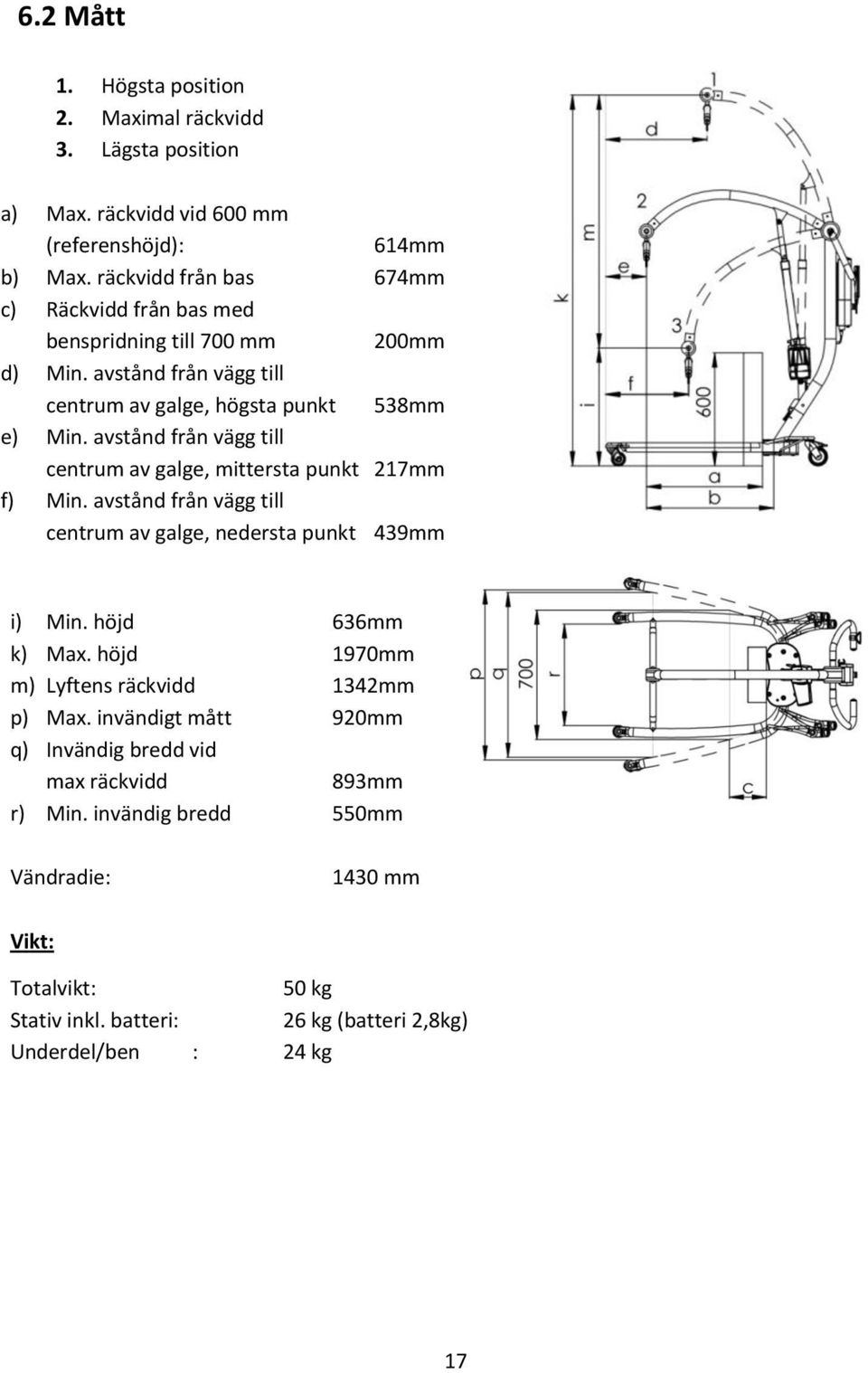

17 6.2 Mått 1. Högsta position 2. Maximal räckvidd 3. Lägsta position a) Max. räckvidd vid 600 mm (referenshöjd): 614mm b) Max. räckvidd från bas 674mm c) Räckvidd från bas med benspridning till 700 mm 200mm d) Min. avstånd från vägg till centrum av galge, högsta punkt 538mm e) Min. avstånd från vägg till centrum av galge, mittersta punkt 217mm f) Min. avstånd från vägg till centrum av galge, nedersta punkt 439mm i) Min. höjd 636mm k) Max. höjd 1970mm m) Lyftens räckvidd 1342mm p) Max. invändigt mått 920mm q) Invändig bredd vid max räckvidd 893mm r) Min. invändig bredd 550mm Vändradie: 1430 mm Vikt: Totalvikt: 50 kg Stativ inkl. batteri: 26 kg (batteri 2,8kg) Underdel/ben : 24 kg 17

18 7. Miljö och kvalitet Solar har en förväntad livstid på minst 10 år förutsatt att de föreskrivna servicekontrollerna är genomförda och de allmänna underhålls- och skötselinstruktionerna har följts. 7.1 Avfallshantering Deponering av personlyften kan göras av Ergolet eller Pernova AB. Vi påtar oss ansvaret att ta tillbaka personlyften efter det att den tagits ur bruk så att alla delar blir deponerat på rätt sätt. Delarna innehåller aluminium, blybatteri, elektriska komponenter, ABS plast och stål och kan vara miljöfarliga om inte deponering görs på rätt sätt. 7.2 Batteri Personlyften är försedd med ett batteri som efter sin livstid kan återlämnas till Pernova som är medlem av El-kretsen för fullgörande av producentansvaret för insamling av batterier. 7.3 Kvalitetscertifiering Ergolet, som är producent av Solar/175 personlyft, är ISO 9001 och ISO certifierat. Dessa certifieringar betyder, att produkterna och verksamheten lever upp till de gällande internationella standarderna för kvalité och standarder för spårning av medicinska produkter. Solar/175 är klassificerad som en medicinteknisk produkt klass 1 produkt. 18

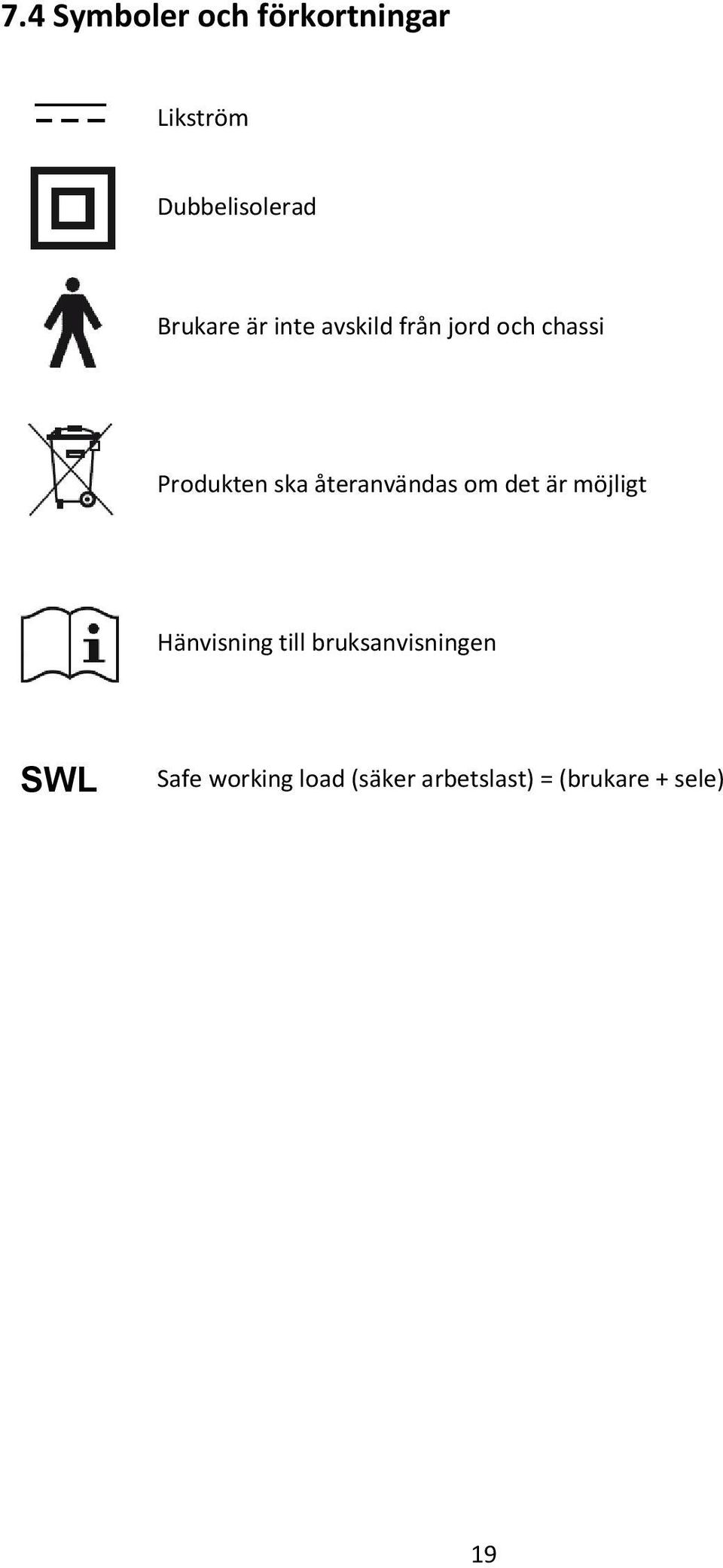

19 7.4 Symboler och förkortningar Likström Dubbelisolerad Brukare är inte avskild från jord och chassi Produkten ska återanvändas om det är möjligt Hänvisning till bruksanvisningen SWL Safe working load (säker arbetslast) = (brukare + sele) 19

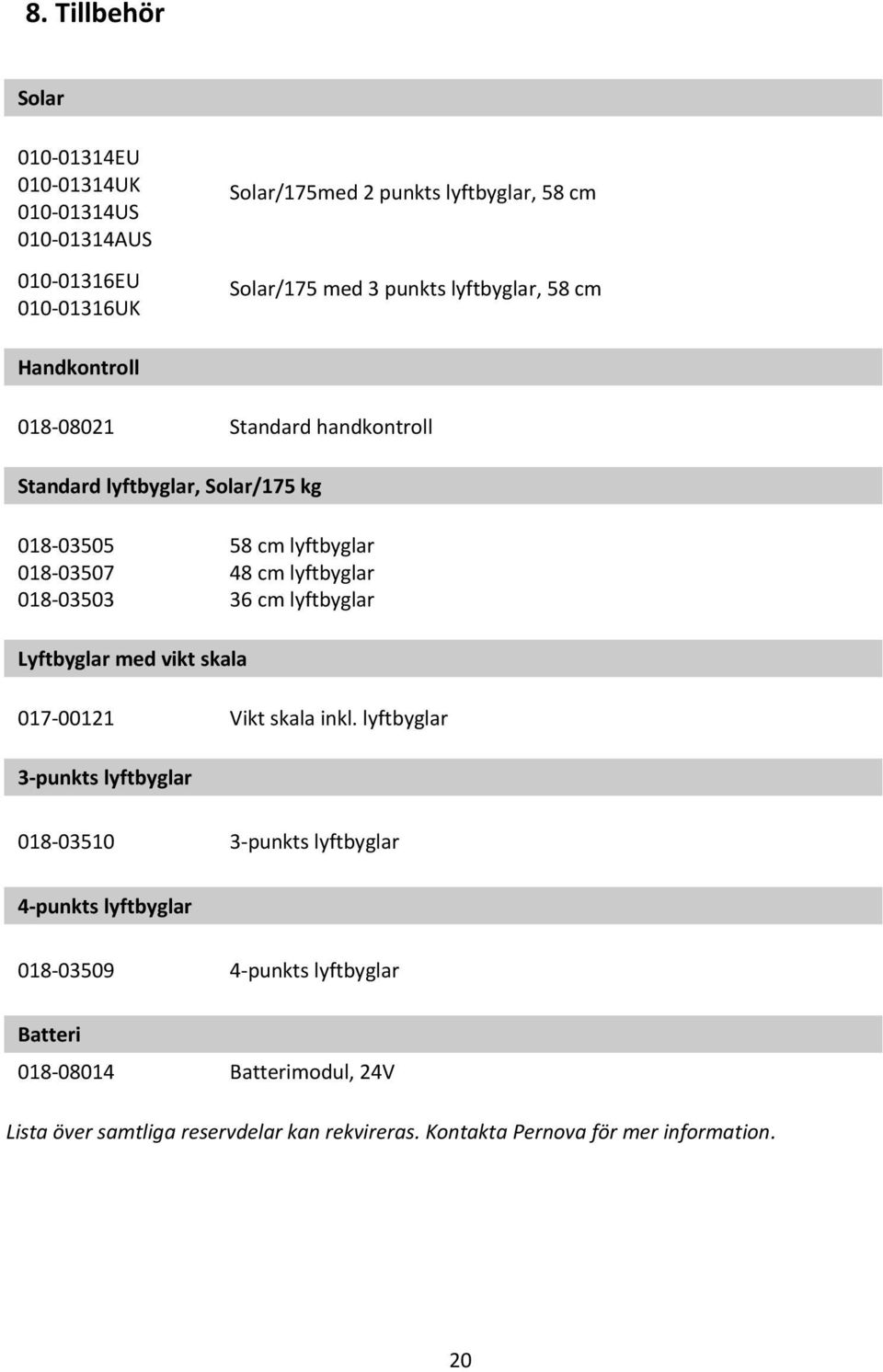

20 8. Tillbehör Solar EU UK US AUS EU UK Solar/175med 2 punkts lyftbyglar, 58 cm Solar/175 med 3 punkts lyftbyglar, 58 cm Handkontroll Standard handkontroll Standard lyftbyglar, Solar/175 kg cm lyftbyglar 48 cm lyftbyglar 36 cm lyftbyglar Lyftbyglar med vikt skala Vikt skala inkl. lyftbyglar 3-punkts lyftbyglar punkts lyftbyglar 4-punkts lyftbyglar punkts lyftbyglar Batteri Batterimodul, 24V Lista över samtliga reservdelar kan rekvireras. Kontakta Pernova för mer information. 20
