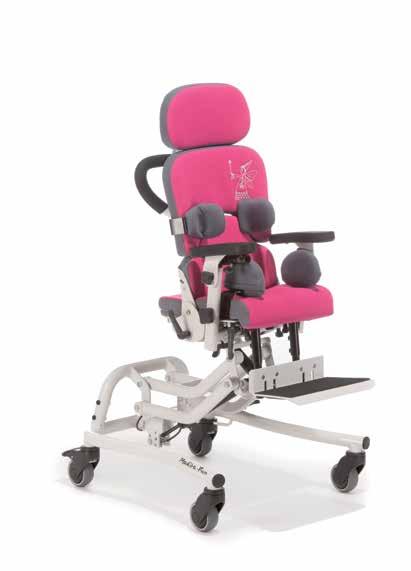

1 MDIT-Fun den moderna, interaktiva arbetsstolen ruksanvisning

2 ästa kund, Vi vill tacka för det förtroende som har visats oss och gratulerar till valet av vår produkt. Före den första användningen av produkten måste bruksanvisningen läsas igenom och beaktas noggrant. Vänligen tänk på att hänvisningar och illustrationer i denna bruksanvisning kan avvika utrustningsmässigt från den produkt som du har. Med förbehåll för tekniska ändringar. Viktig information! Kontrollera att denna bruksanvisning blir kvar hos produkten. Ditt Schuchmann-team

3 Innehåll 1. Förbereda arbetsstolen för användning Leverans Säkerhetsåtgärder före användning Säker återvinning Förpackning Produkt Förvaringsplats för bruksanvisningen Produktbeskrivning Materialinformation Hantering / transport nvändningsområden, ändamålsenlig användning Ej ändamålsenlig användning / varningar Utrustning standardutförande Förteckning över tillbehör Produktöversikt Inställningar Sitthöjd Sittvinkel Sittdjup Ryggvinkel Rygghöjd rmstöd enstöd / Fotstöd Hjul Tillbehör Huvudstöd Ombyggnadssats till kombiunderrede vtagbar rygg ålstöd Utsvängbart bålstöd Höft / Lårstöd bducerad sits Justerbart bäckenstöd Centralbroms Tippskydd ord bduktionskloss Hjulförlängning Skötsel och rengöring Rengöring Skötsel Reservdelar Livslängd och återanvändning Tekniska data Garanti Identifiering EG-försäkran om överensstämmelse Serienummer / tillverkningsdatum Produktversion Utgåva av dokumentet Namn och adress till tillverkaren, levererande återförsäljare

4 1. Förbereda arbetsstolen för användning 1.1 Leverans När produkten levereras måste den kontrolleras avseende fullständighet och felfrihet, samt avseende eventuella transportskador. Kontrollera varan i närvaro av fraktpersonalen Om transportskador har uppstått måste man dokumentera skadorna (fastställande av bristerna) i fraktpersonalens närvaro. Skicka en skriftlig reklamation till ansvarig återförsäljare. 1.2 Säkerhetsåtgärder före användning För att produkten ska kunna användas korrekt, krävs att användarens ledsagare är väl insatt i dess funktion. Läs igenom bruksanvisningen och säkerhetsinstruktionerna noga innan ni använder arbetsstolen. Polstrade dynor och stöd kan värmas upp av solen till obehagligt hög temperatur. Skydda dessa delar mot direkt solljus eller täck över produkten vid soligt väder. 1.3 Säker återvinning Följ nedanstående anvisningar för att skydda miljön och möjliggöra en effektiv återvinning av produkten och dess förpackning (avsnitt och 1.3.2) Förpackning Spara förpackningen så att den kan användas vid eventuell senare transport av produkten. Om produkten behöver skickas in för reparation eller garantiåtgärd, ber vi er om möjligt använda originalförpackningen så att produkten packas på rätt sätt. Om förpackningen ska kasseras bör den källsorteras och återvinnas. Lämna inte förpackningsmaterialen utan uppsikt eftersom de kan utgöra riskkällor Produkt Om produkten ska kasseras bör den källsorteras och återvinnas (se materialinformationen i avsnitt 2.1). 1.4 Förvaringsplats för bruksanvisningen Förvara bruksanvisningen på ett säkert ställe och se noga till att den medföljer produkten om denna skulle byta ägare. 4

5 2. Produktbeskrivning 2.1 Materialinformation Underrede och de olika komponenterna är tillverkade av stål och aluminium, som är korrosionsbeständiga och pulverlackade. Överdraget består till 100% av polyester och är flamsäkert (enligt DIN EN ). 2.2 Hantering / transport rbetsstolen är inte avsedd att bäras, då den är försedd med hjul. Om den ändå måste bäras p.g.a. hinder måste man kontrollera att alla rörliga delar är åtdragna. Ställ dig invid arbetsstolen, fatta tag framtill och bak under sätet och bär den till önskad plats. För att transportera arbetsstolen: fäll ihop den till dess mest kompakta mått (fäll ihop fotstödet, sittvinkeln i lägsta läget etc.). Dra åt samtliga rörliga delar innan lyft! Säkerställ att arbetsstolen aldrig lyfts med ett barn sittandes i stolen. 2.3 nvändningsområden, ändamålsenlig användning rbetsstolen MDIT-Fun är utvecklad för barn och ungdomar som inte kan sitta eller stå självständigt, men vars begränsade bålstabilitet inte kräver en formgjuten arbetsstolen. MDIT-Fun är mångsidig, arbetsstolen växer med barnet och kan användas i hemmet, på förskolan eller i skolan. Den passar till alla åldersgrupper från barndom upp till ungdom. Individuellt justerbar sittenhet och stödjande tillbehör möjliggör ett stabilt och upprätt sittande. 5

6 2.4 Ej ändamålsenlig användning / varningar VRNING! Säkerställ att arbetsstolen endast används av ett bran/ungdom. nvänd arbetsstolen på jämt och fast underlag. nvänd inte arbetsstolen för transport av personer. För att garantera att arbetsstolen lyfts säkert vid transport, stå vid sidan om arbetsstolen och fatta tag om sitsens fram- och bakkant. Säkerställ att alla rörliga delar är ordentligt åtdragna, t ex sittdjupsjustering. Lämna aldrig barnet utan uppsyn i arbetsstolen. Korrekt användning av arbetsstolen kräver noggran genomgång och instruktion till ledsagaren. Max belastning (se punkt 6) får inte överskridas. nvänd inte arbetsstolen om den har defekta, utslitna eller borttappade delar. v brandskyddsskäl får arbetsstolen inte placeras i närheten av öppen eld eller annan stark värmekälla såsom el- eller gaselement. nvänd endast tillbehör och reservdelar från Schuchmann, i annat fall äventyras barnets säkerhet. nvänd arbetsstolen endast när alla komponenter är korrekt monterade och inställda. Vid inställningar och justeringar oavsett slag måste man se till att inte användarens extremiteter befinner sig i inställnings-/justeringsområdet, detta för att minimera risken för personskador. nvändare med syn- eller lässvårigheter måste få bruksanvisningen uppläst för sig för att kunna använda arbetsstolen på ett säkert sätt. 2.5 Utrustning standardutförande inkl. armstöd, fotstöd, körhandtag, standard-sittdyna med överdrag. Sitthöjd justerbar med gaskolv (1200N, 800N i stl. 0). 4 hjul (75 mm), därav 2 med broms. Justering: sitsvinkel (via gasfjäder 500N), ryggvinkel, sittdjup och sittbredd, vinkel-, höjd- och breddjusterbara armstöd, höjdjusterbart ryggstöd, uppfällbart fotstöd, inställbar knävinkel-, fotvinkel och höjdjusterbart benstöd. 6

7 2.6 Förteckning över tillbehör Huvudstöd Rygg avtagbar ålstöd (fast eller utsvängbar) Höft/Lårstöd äckenstöd justerbart ord bduktionskloss Ombyggnadssats till kombiunderrede Centralbroms Hydraulisk höjdjustering Elektrisk höjdjustering Tippskydd Inkontinensskydd Hjulförlängning Monteringssats för bälte på sitsen Monteringssats för bälten på ryggen Fixeringstillbehör 2.7 Produktöversikt Nedanstående illustration anger beteckningar på de viktigaste delarna, samt begrepp som används i denna bruksanvisning. Huvudstöd Körbygel Ryggen ålstöd rmstöd Höft/Lårstöd Sittdyna Ryggvinkeljustering Fotstöd Länkhjul bak med broms Länkhjul fram Underrede 7

8 3. Inställningar Inställningar och justeringar av produkten eller tillbehören får utföras endast av personer som har erhållit instruktioner från en medicinproduktrådgivare. Vid inställningar och justeringar oavsett slag måste man se till att inte användarens extremiteter befinner sig i inställnings-/justeringsområdet, detta för att minimera risken för personskador. 3.1 Sitthöjd Sitthöjden justeras i standard med gaskolv. För att justera sitthöjden uppåt trampa ner pedalen () på underredet. För att justera sitthöjden neråt tryck ner pedalen () samtidigt som sitsen trycks nedåt. Gaskolven är endast till för att stödja höjdjusteringen. Pedalen kan låsas för att förhindra ofrivillig manövrering. Detta görs genom att aktivera sprinten () på insidan av pedalen. Vrid sprinten tills den låser, stöd låsningen genom eventuell lätt vidrörning av pedalen. Låsningen hävs genom att dra ut sprinten och vrida den ett kvarts varv. lternativt kan sitthöjden justeras med hydraulisk höjdjustering. Trampa upprepat på pedal (C) för att höja arbetsstolen till önskad höjd. För att sänka arbetsstolen, placera foten under pedalen (C) och lyft den uppåt. C OS! Vid justering av sitthöjd försäkra att inga kroppsdelar (fötter) är i området för mekaniken (mellan golvet och arbetsstolens fotstöd) för att förhindra skada. 8

9 3.2 Sittvinkel För att justera vinkeln frigör spaken () som är placerad baktill under sitsen. örja med att frigöra barnsäkringen genom att lyfta den till horisontellt läge. Sitsen kan nu ställas in i aktiv eller passiv position. Reglaget för att justera sittvinkeln kan som alternativ placeras på körbygeln/körhandtaget. För att justera sittvinkeln frigör då frisättningsgreppet (). 3.3 Sittdjup För justering av sittdjup lossa de två tumskruvaran (C) under sitsen. Sitsen kan nu skjutas steglöst framåt och bakåt till önskad position. C C Efter varje inställning dra åt samtliga skruvar ordentligt! 3.4 Ryggvinkel På sitsens högra sida sitter klämspak (D), genom att lossa denna kan ryggvinkeln justeras steglöst till önksad position. D OS! Vid justering av ryggvinkel försäkra att inga kroppsdelar är i området för mekaniken för att förhindra skada. 9

10 3.5 Rygghöjd Lossa cylinderskruv () med en insexnyckel (M8) bak på ryggen och justera ryggen till önskad höjd. 3.6 rmstöd rmstöden är justerbara i vinkel, höjd och bredd. Genom att lossa stjärngrepp () kan vinkeln justeras. Genom att lossa stjärngrepp (C) kan höjden justeras. C För att justera bredden på armstöden lossa de två ställskruvarna (D) som sitter på undersidan av sitsen. Justera därefter armstöden till önskad bredd. D D Dra åt alla skruvar/justeringsrattar ordentligt efter varje inställning! 10

11 3.7 enstöd / Fotstöd För att justera benstödets vinkel lossa reglaget () under sitsens framkant. enstödet kan nu steglöst justeras till önskad vinkel. Vid val av delade benstöd kan vinkeln justeras separat. Lossa reglagen () placerade på vardera sida om benstöden under sitsens framkant. enstöden kan nu justeras till önskad vinkel. Vinkeln på fotplattan kan justeras steglöst. Genom att skruva in eller ut insexskruvaran (C) justeras vinkeln till önskad position. Motverka muttrarna efter varje fotvinkelinställning! C Höjden på fotplattan/fotplattorna kan steglöst justeras. Lossa de båda ställskruvarna (D) och ställ in önskad höjd. D OS! Vid höjdjustering får markeringarna (E) inte överskrids för att garantera säker fastpänning av ställskruvarna. E Dra åt fastspänningsspaken och ställskruvarna igen efter varje inställning! 11

12 3.8 Hjul För att undvika ofrivillig rullning bör arbetsstolen alltid bromsas. Detta görs genom att trampa ner bromsen () med fotspetsen på de båda bakhjulen. romsen tjänar till att förhindra oavsiktlig rullning på jämna ytor! 4. Tillbehör 4.1 Huvudstöd Huvudstödet är justerbart i höjd, djup och vinkel. Lossa cylinderskruvarna () med en insexnyckel och justera huvudstödet till önskad position. 4.2 Ombyggnadssats till kombiunderrede När du konverterar MDIT-Fun till ett kombiunderrede byts länkhjulen ut mot 6 tums luftpumpade länkhjul framtill och 12½ tums lyftpumpade C C hjul med trumbroms baktill. Trumbromsen fungerar oavhängigt lyfttryck i däcket då den sitter integrerad i hjulnavet. Det ger ledsagaren möjlighet att bromsa (särskilt i nedförsbacke) och parkera underredet. Detta sker genom bromsarna (C) som sitter monterade på körhandtagen. Trumbromsarna kan ställas in genom att skruva in eller ut ställskruven som sitter i den nedre änden av bromsarna i bromsoken. För säkerhets skull skall detta arbete överlåtas till din hjälpmedelscentral eller återförsäljare. 12 Lufttryck i däck på kombiunderredet I princip gäller: Högt lufttryck: litet rullmotstånd / mindre fjädringskomfort Lågt lufttryck: högre rullmotstånd / mer fjädringskomfort

13 4.3 vtagbar rygg vtagbar rygg finns som tillval. Ryggen kan snabbt lyftas av genom att lossa ratten () och trycka ihop låssprintarna (), som sitter bak på ryggen. Ryggen är nu fri att lyftas av. Den avtagbara ryggen kan integreras i behandlingsplanen och användas i korta stunder för att träna postural kontroll. Rygg tillsammans med huvudstöd sätts snabbt på plats igen och barn som är trötta ges stöd och möjlighet till vila. Dra åt alla skruvar/justeringsrattar ordentligt efter varje inställning! 13

14 4.4 ålstöd ålstöden är individuellt justerbara i höjd och bredd. För att justera bålstöden lossa skruvarna () med insexnyckel och placera bålstöden i önskad position. 4.5 Utsvängbart bålstöd ålstöden finns som alternativ med utsvängbart fäste för att underlätta positionering i stolen. Tryck ner den röda knappen () på bålstödets ovansida och vik det åt sidan. OS att bålstödet låser när du viker tillbaks det. 4.6 Höft / Lårstöd Höft/Lårstöden är individuellt justerbara i bredd och djup. C För att ställa in bredden, lossa skruvarna (C) under sitsen och justera stödet till önskad position. Inställning av djup kan justeras på samtliga storlekar i standardutförande förutom stl 0 i kombination med bäckenstödet. För justering av djup, öppna blixtlåsen (D), lossa de 3 skruvarna (E) med insexnyckel och ställ in i önskad position. D 14 Dra åt alla skruvar/justeringsrattar ordentligt efter varje inställning! E

15 4.7 bducerad sits Den abducerade sitsen ger möjlighet till bredare understödsyta, kompensation för benlängdsskillnad samt abduktion av höften där det av medicinska skäl är nödvändigt. För att ställa in den abducerande sitsen, lossa skruvarna () under sitsen och ställ in i önskad position. Du kan enkelt justera abduktionsvinkel (1), lårstödsbredd (2) och benlängdsskillnad (3) via de slitsade spåren, medan barnet sitter i arbetsstolen. R 4.8 Justerbart bäckenstöd Det inställbara bäckenstödet som kan justeras i bredd, ger barnet en ökad trygghet och positionerar bäckenet. För att ställa in bredden lossa först skruven som sitter i underkant baktill på ryggen (). Tryck därefter ner polstret och lossa skruvarna (C) med insexnyckel. Placera nu barnet i stolen och justera bäckenstödet till önskad bredd. Dra därefter åt skruv () innan du tar barnet ur stolen. Nu behöver du bara dra åt skruvarna (C) med insexnyckel och därefter kan barnet sätta sig i stolen igen. C Dra åt alla skruvar/justeringsrattar ordentligt efter varje inställning! 15

16 4.9 Centralbroms Centralbromsen kan manövreras av användaren själv. Om spaken () trycks ner, lossas bromsen. Om spaken () förs uppåt så aktiveras bromsen Tippskydd Tippskyddet kan justeras i höjd. För att justera höjden lossa spak (), ställ in tippskyddet i önskad höjd och stäng spaken igen ord ordet är justerbart i höjd, djup och vinkel. Höjden ställs in genom att justera höjden på armstöden (se punkt 3.6). För inställning av djup lossa tumskruv (C) och placera bordet i önskad position. För att fälla bordet åt sidan, lossa tumskruvarna (C+D), fäll upp bordet och vik det åt sidan (E). E C D 4.12 bduktionskloss bduktionsklossen monteras framtill på arbetsstolen i ett fäste med snabbkoppling. Tryck in knapp (F) på snabbkopplingen och abduktionsklossen kan enkelt tas av eller sättas på. Ett tydligt klick skall höras när abduktionsklossen sätts på, först då sitter den ordentligt fast. F 4.13 Hjulförlängning Hjulförlängningen är inte justerbar! Den är endast till för stabilitet, särskilt med större sittskal och vid extremt bakåtlutad sitsvinkel. Dra åt alla skruvar/justeringsrattar ordentligt efter varje inställning! 16

17 5. Skötsel och rengöring 5.1 Rengöring lla ramdelar rengörs med en svamp eller fuktad trasa. Överdragen är avtagbara och kan tvättas i 40 i tvättmaskin. Överdragen får inte torktumlas och inte rengöras med starka rengöringsmedel eller liknande. eakta även våra allmänna rengörings- och hygienhänvisningar. Dessa hittar du på MDIT-Fun. 5.2 Skötsel Inspektera arbetsstolen dagligen och kontrollera om det uppstått sprickor, brott eller andra skador, om det saknas delar eller om något inte fungerar som det ska. Om något felar ska du vända dig direkt till din Hjälpmedelscentral eller återförsäljare (se 8.5). 5.3 Reservdelar Vid behov av reservdelar vänligen ta kontakt med den verksamhet som förskrev produkten, eller din återförsäljare. nge arbetsstolens serienummer vid beställning (se 8.5). Reservdelar och tillbehör får endast monteras av utbildad personal. 5.4 Livslängd och återanvändning Förväntad livslängd för denna produkt, beroende på nyttjandegrad och antal återanvändningar, är upp till 8 år, om användning har skett i överenstämmelse med denna bruksanvisning. Produkten kan användas även efter denna tidsperiod, förutsatt att den är i ett säkert skick. Den förväntade livslängden avser inte förslitningsdelar som t.ex. överdrag, hjul, batterier och liknande. Underhåll och bedömning av produktens skick och möjlighet till återanvändning faller under Hjälpmedelscentralen eller återförsäljarens ansvar. rbetsstolen lämpar sig väl för återanvändning. Följ anvisningarna för rengöring i avsnitt 5 innan produkten överlämnas till en ny användare. Den dokumentation som medföljde produkten, till exempel den här bruksanvisningen, utgör en del av produkten och måste medfölja vid ett överlämnande. Det förutsätts också att produkten inte demonteras före överlämnandet. Vid förvaring kan det vara bra att ställa in produkten till det mest kompakta måttet, så tar den mindre plats. 17

18 6. Tekniska data Mått - basmodell 18 MDIT- Fun stl. 0 MDIT- Fun stl. 1 MDIT- Fun stl. 1 b MDIT- Fun stl. 2 Sittdjup cm cm cm cm Sittbredd cm cm cm cm C Rygghöjd med kort rygg cm cm cm cm C Rygghöjd med lång rygg cm cm cm cm D Sitthöjd cm cm cm cm Sitthöjd med el höjdjustering cm cm cm cm Sitthöjd med hydr. höjdjustering cm cm cm cm E Max. underbenslängd cm cm cm cm F Total bredd 52 cm 54 cm 64 cm 64 cm G Total längd 58 cm 61 cm 75 cm 75 cm Sittvinkel (-) 8-37 (-) 8-37 (-) 8-37 (-) 8-37 Ryggvinkel (-) 5-25 (-) 5-25 (-) 5-25 (-) 5-25 Max. belastning 30 kg 30 kg 45 kg 50 kg Vikt 19 kg 20 kg 22 kg 24 kg 7. Garanti För samtliga produkter gäller den tvååriga lagstadgade garantiperioden. Den börjar gälla i och med leveransen resp. överlämnandet av varan. Om det under denna tidsperiod bevisligen uppträder ett material- eller fabrikationsfel hos den vara som vi har levererat kommer vi att vid fraktfri retur till oss granska den anmälda skadan och efter eget val reparera den eller leverera en ny vara.

19 8. Identifiering 8.1 EG-försäkran om överensstämmelse Företag Schuchmann GmbH & Co.KG Dütestr. 3 D Hasbergen Tel.: +49 (0) / Fax: +49 (0) / försäkrar att nedanstående produkter i produktklass 1 "MDIT-FUN" - den moderna, interaktiva arbetsstolen rt.-nr.: (stl. 0) (stl. 1b) (stl. 1) (stl. 2) uppfyller tillämpliga bestämmelser i följande direktiv och standarder: EU-direktiv 93/42/EEG om medicintekniska produkter av 14 juni 1993 DIN EN hjälpmedel för personer med funktionsnedsättningar EN ISO Medicintekniska produkter - tillämpning av ett system för riskhantering för medicintekniska produkter Denna försäkran om överensstämmelse gäller endast för produkter med ovannämnda artikelnummer och är giltig t.o.m. 31 december Datum 27 augusti 2014 Underskrift Namn Torsten Schuchmann efattning Säkerhetsansvarig för medicinska produkter 19

20 8.2 Serienummer / tillverkningsdatum Serienummer, tillverkningsdatum och övriga uppgifter återfinns på typskylten som sitter på varje produkt (). Produktnamn rtikelnummer Serienummer Product Schuchmann GmbH & Co. KG Dütestr Hasbergen Germany Typ SN Size Max. load info@schuchmann-reha.de Fon +49 (0) 5405 / Storlek max. belastning Tillverkningsdatum 8.3 Produktversion rbetsstolen MDIT-Fun finns i tre storlekar och kan kompletteras med ett stort antal tillbehör (se punkt 3). 8.4 Utgåva av dokumentet ruksanvisning MDIT-Fun - ändringsversion ; utgåva Namn och adress till tillverkaren, levererande återförsäljare Denna produkt är tillverkad av: Schuchmann GmbH & Co. KG Dütestraße Hasbergen Tel. +49 (0)5405/909-0 Fax +49 (0)5405/ info@schuchmann-reha.de Denna produkt har levererats av följande återförsäljare: Medemagruppen Minicrosser ultgatan 28, Kungälv
