1 Återanvändning av Krabat Jockey och Sheriff En vägledning och definition av storlekar Kontakta återförsäljaren Fysionord vid frågor. Kontaktuppgifter hittar du på där finner du också dokumentet "Rekonditioneringsanvisning" som ger ytterligare vägledning Slide Nr. 1

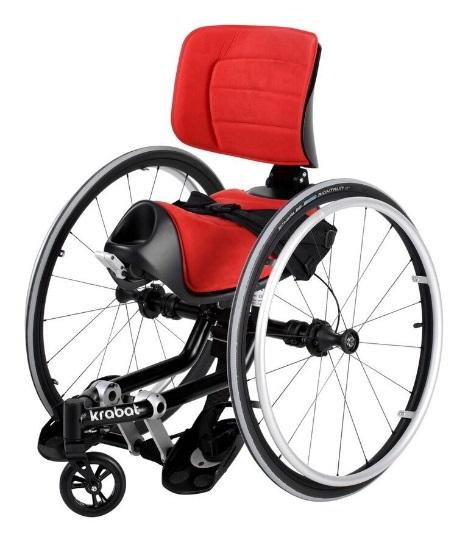

2 Krabat hjälpmedel för barn Många komponenter går att använda både till Krabat Jockey och Krabat Sheriff. Denna vägledning underlättar identifieringen av version och storlek på olika komponenter. Slide Nr. 2

3 Krabat barnhjälpmedel generell information Alla Krabats produkter avser att ha en livslängd på 5 år (garantitid 1 år eller enligt avtal), förutsatt normal användning. Vid återanvändning är det viktigt att alla komponenter undersöks noga så att strukturella skador/sprickor/slitage upptäcks. Skadade och utslitna delar ska bytas före återanvändning. Komponenter som utsätts för kraftigt slitage såsom bromsar och bromsvajer bör bytas ut före återanvändning. Använd originaldelar. Produkt med elektriska komponenter skall alltid kontrolleras av tekniker med kunskap inom området innan den återanvänds. Slide Nr. 3

4 Sadelsits Jockey och Sheriff - generellt Sadelsitsen ska ha den bredd som är uppgivet på följande sida. Om måtten avviker kan sitsen vara specialanpassad till en tidigare brukare och skall då ersättas av en standardsits. Alla sitsar levereras med sittdyna (finns i 5 olika färger, standardfärg i Sverige är röd i storlek 1, och svart i storlek 2). Krabat rekommenderar att sittdynan inte återanvänds av hygieniska skäl. Alla sitsar från 2015 levereras med en avlastningsdyna i svart skum i sitsens bakre del. Denna är placerad under sittdynan. Avlastningsdynan bör av hygieniska skäl bytas ut vid återanvändning av produkt. Alternativ som förekommer är en tjockare avlastningsdyna i gele (blå gele i ett svart textilöverdrag). Sittdynan kan också vara utbytt mot en komfortdyna. Komfortdynan är ca 3 cm tjock memory foam och har ett svart överdrag. Dessa bör av hygieniska skäl inte återanvändas. Jockey levereras med höftbälte som standard: stl 1, stl 2. Slide Nr. 4

5 Sadelsitsar Jockey och Sheriff Sitsarna finns i två storlekar: Plastskal str. 1: Plastskal str. 2: Lista över sittdyna/klädsel finner du längre fram. Sitsarna kompletteras med tryckavlastande skuminlägg, stl 1: stl 2: Slide Nr. 5

6 Ryggar Jockey och Sheriff - generellt Alla ryggar skall ha den bredd som visas på följande sida. Om måtten avviker är ryggen specialanpassad till en tidigare brukare och skall då bytas ut. Ryggar som har tillbehör för positionering monterade (selar, västar, bälten, bålstöd) kan återanvändas. De textila delarna bör bytas ut av hygieniska skäl. Om ryggen inte är justerbar i höjd er det en Krabat Jockey levererad före Detta är en gammal version som inte skall återanvändas. Underredet kan återanvändas med en ny sits och rygg. Fysionord har inte levererat några stolar av denna version men de kan möjligen förekomma med inköp från annan återförsäljare. Slide Nr. 6

7 Ryggar Jockey standardrygg Jockey-ryggarna levereras i två storlekar. De kan även användas på Krabat Sheriff: Str. 1: Str. 2: Lista över ryggdyna/klädsel finner du längre fram. Slide Nr. 7

8 Ryggar Sheriff Sheriff-ryggarna levereras i två olika storlekar. De kan även användas på Krabat Jockey: Str. 1: Str. 2: Lista över ryggdyna/klädsel finner du längre fram. Slide Nr. 8

9 Plusryggar Jockey och Sheriff Plus-ryggar levereras i två storlekar: Str. 1: Str. 2: Lista över ryggdyna/klädsel finner du längre fram. Slide Nr. 9

10 Artikelnummer dynor/klädslar till sitsar: stl 1, grafit stl 1, röd stl 2, grafit stl 2, röd Artikelnummer dynor/klädslar till ryggar: Sheriff, stl 1, röd Sheriff, stl 1, grafit Jockey, stl 1, röd Jockey, stl 1, grafit Plus, stl 1, röd Plus, stl 1, grafit Sheriff, stl 2, grafit Sheriff, stl 2, röd Jockey, stl 2, grafit Jockey, stl 2, röd Plus, stl 2, grafit Plus, stl 2, röd

11 Bord och stödhandtag Jockey och Sheriff - generellt Fästet till bord och stödhandtag fick ett nytt utförande 2015 och är tillverkat helt i metall. (bild till vänster) Fästet av äldre modell (se bild till höger) har en del av plast som är fäst i sitsen. Denna skall inte återanvändas. Det äldre fästet är inte kompatibelt med nya bord. Slide Nr. 10

12 Bord Jockey och Sheriff Borden levereras i två storlekar. Bord str. 1: Bord str. 2: Bordsfäste (den del som sitter i stolen): Det är samma fäste för storlek 1 och 2. Slide Nr. 11

13 Stag till benstöd Krabat Jockey generellt Staget till Krabat Jockey skall vara av rak typ. På äldre stolar förekommer ett böjt stag. Detta är inte kompatibel med nya fotplattor och byttes till en ny version för att hålla inställningarna bättre. Den bör därför bytas ut till ett komplett fotstöd. Se nästa sida. Slide Nr. 12

14 Stag för benstöd Jockey Stagen levereras två storlekar, tvärstag ingår: Benstödsstag str. 1: Benstödsstag str. 2: Klämfäste till hela och delade fotplattor beställes separat: Slide Nr. 13

15 Fotplattor Jockey och Sheriff - generellt Fotplattor av äldre modell (bild till höger) skall inte återanvändas utan ersätts med nya. Fäste till fotplattorna av äldre modell (bild till höger) skall inte återanvändas utan ersätts med nya: klämfäste Slide Nr. 14

16 Fotplattor Jockey och Sheriff Delade fotplattor levereras i två olika storlekar: Str. 1: par Str. 2: par Fotrem ingår som standard till delade fotplattor på ny stol: Fotrem par Slide Nr. 15

17 Hel fotplatta - Jockey Hel fotplatta levereras i två storlekar: Str. 1: Str. 2: Slide Nr. 16

18 Diverse tillbehör Jockey och Sheriff - generellt Krabats nackstöd (se bild) har en cylindrisk form på staget. Om nackstödet ser annorlunda ut än på bilden är det en specialanpassning och skall inte återanvändas. Klädsel till nackstöd: Slide Nr. 17

19 Elektriska komponenter - Jockey Krabat Jockey levereras i en elektrisk variant. De elektriska komponenterna har en begränsad livstid och bör bytas ut när de inte fungerar längre. Batteriet skall laddas regelbundet för bästa hållbarhet. När batteriet inte tar laddning längre byts det ut. Handkontrollens knappar ska vara lätta att trycka ner. Om knapparna fungerar dåligt byts handkontrollen ut. Alla kablar ska vara hela och utan sprickor och brott. Alla skadade kablar skall bytas ut. Gör en funktionstest enligt följande: Höj och sänk stolen. Profilen i sittstolpen ska glida lätt i hela lyftområdet. Om det går trögt eller gnisslar/piper skall glidbanorna smörjas med lättflytande olja. Slide Nr. 18

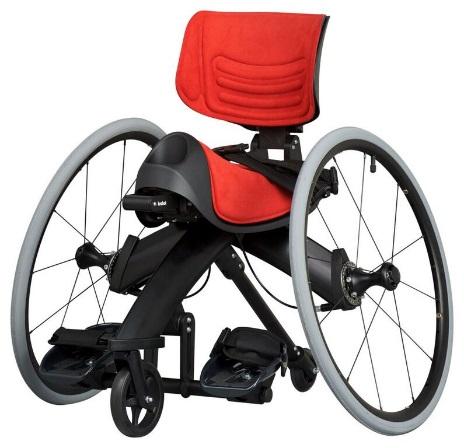

20 Diverse komponenter - Sheriff Krabat Sheriff rullstol är levererad under en längre period och det förekommer en äldre version (bild till höger) som endast är avsedd för inomhusburk. Sheriff av äldre modell är lättast att identifiera genom att den endast finns i storlek 1, har 8 graders cambervinkel, saknar drivringar och har ett tippskydd mitt bak. Ramen har en trekantig profil. Sheriff av nyare modell är testad och godkänd för både inom- och utomhusbruk, den har beteckningen S1 för storlek 1 och S2 för storlek 2. Slide Nr. 19

21 Bromsar Sheriff S1 och S2 Bilder till höger visar Sheriff med en gammal version av bromssystem. Gamla bromssystem levererades i något enstaka fall till Sverige. Kontakta Fysionord (info@fysionord.se) för bedömning av behov att byta ut till nyare bromssystem. Bromshandtag Hjulnav Slide Nr. 20
