1 Terana Kabelskyddsrör för läggning i mark ETT KOMPLETT SORTIMENT FÖR KABELSKYDD

2

3 Innehåll Inledning Kabelskyddsrör för placering i mark TERANA HARD dubbelväggiga korrugerade kabelrör i raka längder... 6 TERANA FLEX dubbelväggiga korrugerade kabelrör i rulle... 7 Tillbehör TERANA FIBER kabelrör för fiberoptik BRUNNAR för koppling av optiska kablar och övriga rör TERANA STING kabelrör för användning utan kabeldiken i mark TERANA SPLIT kabelreparationsrör TERANA SUPERHARD 1250N armerade dubbelväggiga kabelrör Tillbehör Referensinformation Egenskaper och användningsområden - kabelskyddsrör i mark Plasters kemiska motståndskraft... 19

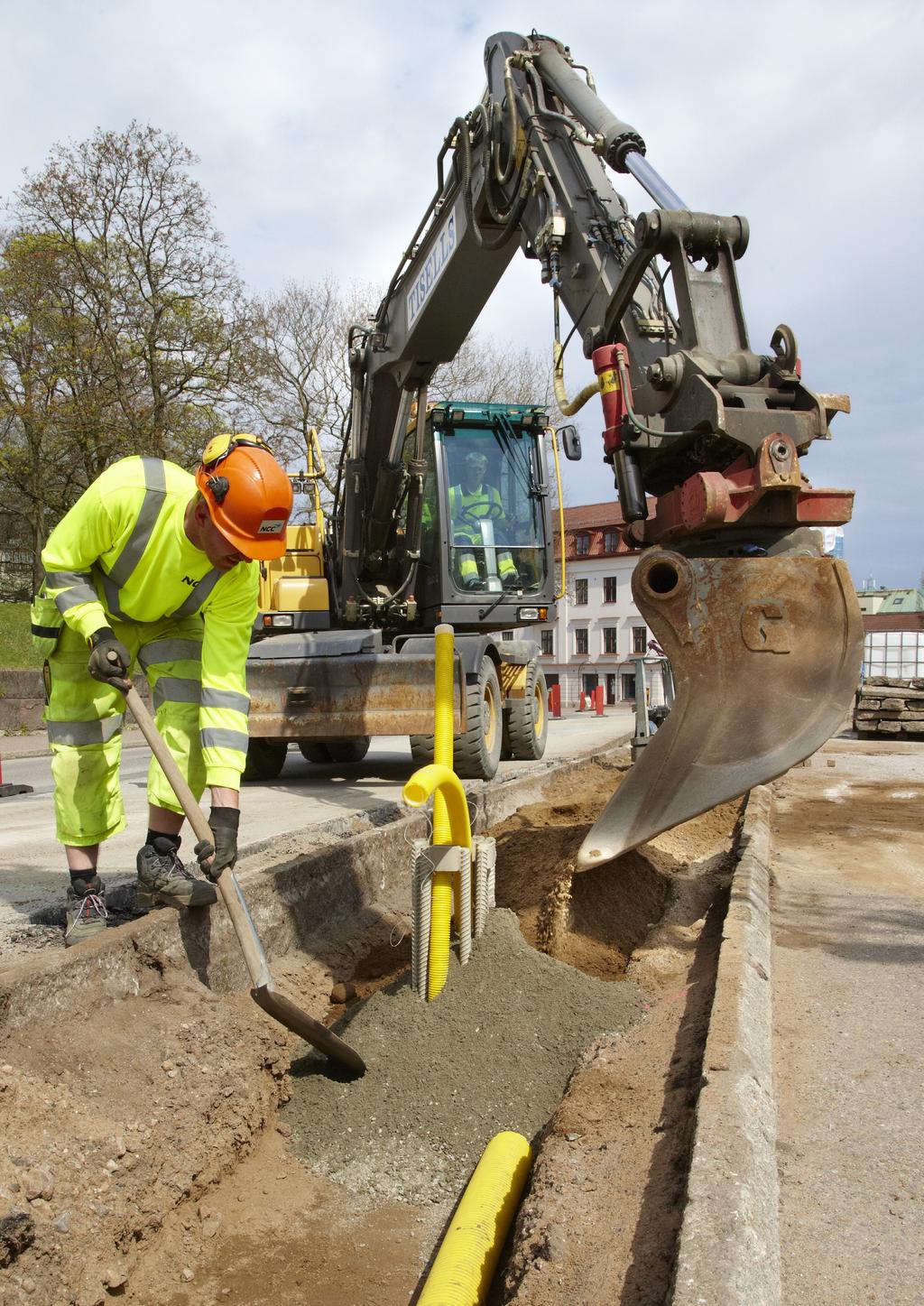

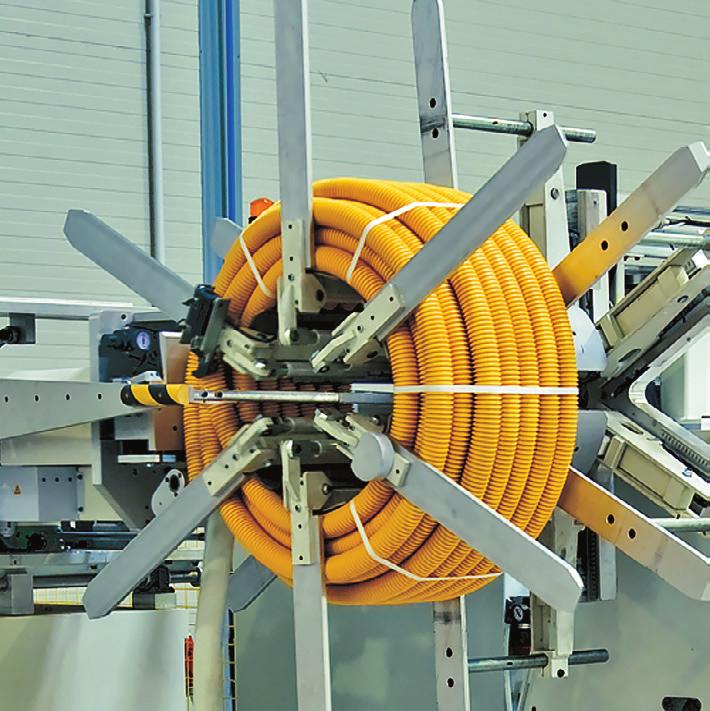

4 Innovativa rörsystem för effektivare elinstallationer och kabelskydd I din hand håller du Teranas katalog för Sveriges mest välsorterade system av plaströr för elinstallationer och kabelskydd. Terana har utvecklats kraftigt under de senaste åren och är i dag en av de ledande leverantörerna av rörsystem för VA, VVS och Kabelskydd. Genom att samarbeta med flera av Europas modernaste fabriker kan vi erbjuda en enorm flexibilitet. Vi är inte bundna till vår egen produktionsanläggning eller påverkade av dess begränsningar; istället är vi fria att alltid välja den leverantör som erbjuder bäst kvalité, pris och snabbast leverans för varje unik lösning. Komplett sortiment Utvecklingen inom plaströr för elinstallationer och kabelskydd går hela tiden framåt och då vi samarbetar med Europas bästa tillverkare kan vi erbjuda ett unikt, brett och innovativt sortiment. I katalogen hittar du utöver plaströr även kopplingar, rörböjar, ändförslutningar, tätningsringar, åtkomstkaare upp till belastningsklass F900, varningstejp, skyddstejp med mera det vill säga alla delar som behövs i ett rörsystem för elinstallationer. Samtliga produkter i denna katalog har lång livslängd och ger trygga elinstallationer och bidrar till bra totalekonomi för varje installationsprojekt. För mer information om oss och våra produkter, tveka inte att kontakta Teranas kundservice. 4 Inledning

5 PRODUKTSERIER Terana tillhandahåller delar till alla system kopplingar, rörböjar, ändförslutningar, tätningsringar och åtkomstkaare upp till belastningsklass F900 - samt även varningstejp, skyddstejp och diverse märkningskomponenter. I samarbete med kunder utvecklar Terana fortlöpande innovationer och produkter som förenklar och ökar produktiviteten vid installationsarbeten. TERANA HARD och FLEX Kabelrör för infrastrukturanläggningar. Tillverkas av PEHD. TERANA FIBER Kabelrör för fiberoptik. Tillverkas av PEHD. TERANA SUPERHARD För högspänningskablar. Tillverkas av PP-baserat material. TERANA STING Kabelrör utvecklade för att borras på plats i mark, utan kabeldiken. Tillverkas av PEHD. TERANA SPLIT Kabelreparationsrör. Tillverkas av PEH/PP. Beteckningarna SRN (Skydd, Rör, Normalt) och SRS (Skydd, Rör, Svårare Förhållanden) som förekoer i denna katalog, avser begrepp som definierats av Svensk Energi i sitt projekt Elbyggnadsrationalisering. Inledning 5

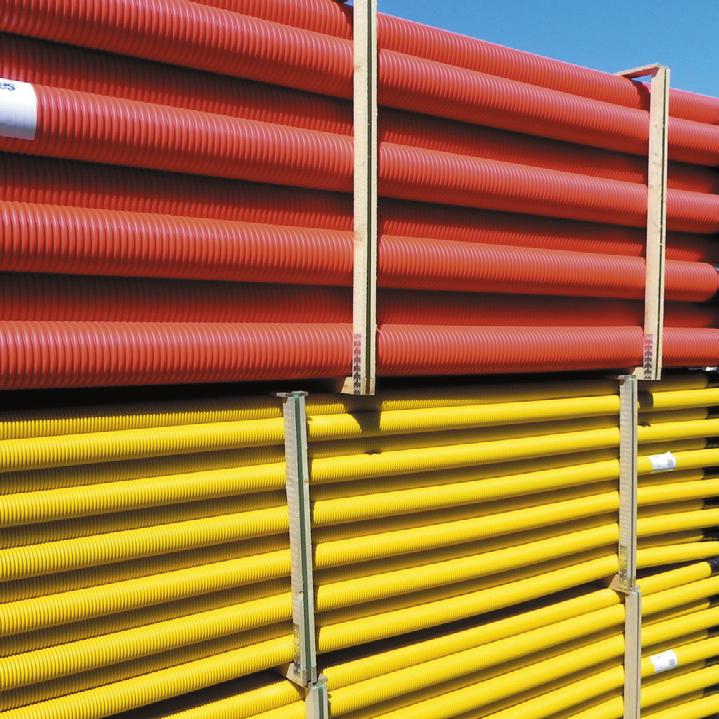

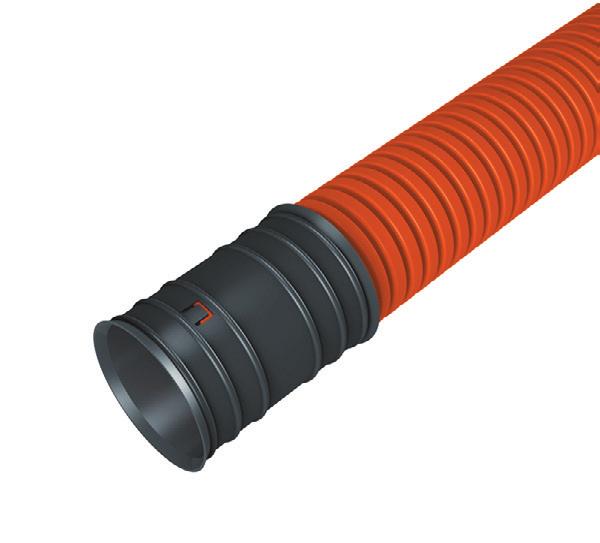

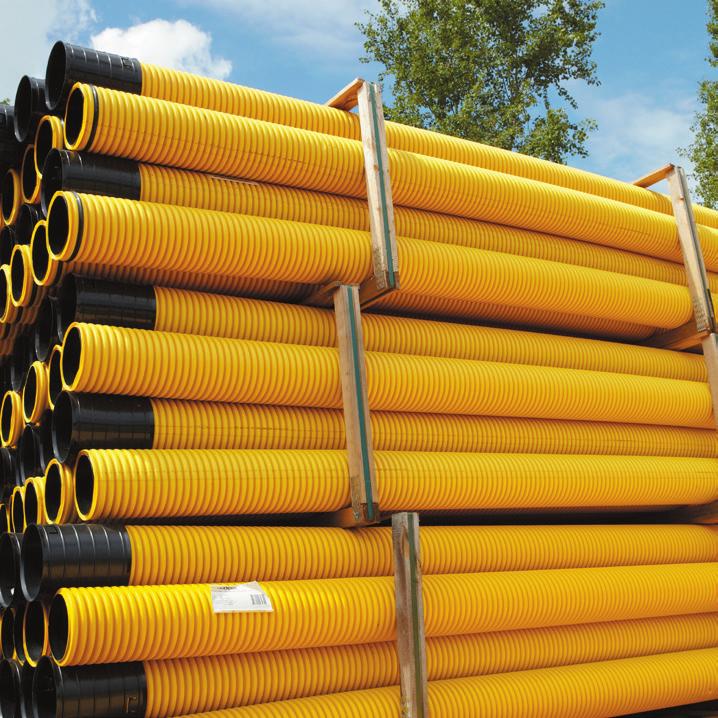

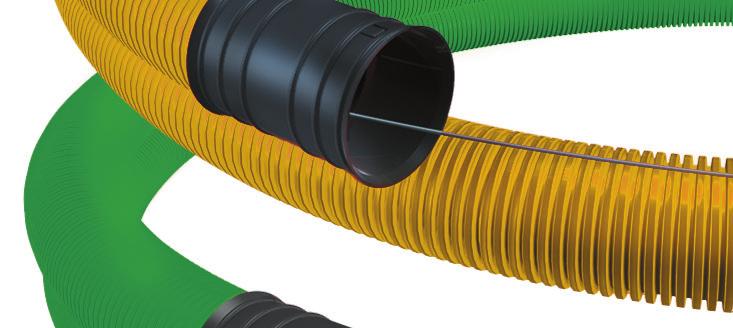

6 TERANA HARD dubbelväggiga korrugerade kabelrör I RAKA LÄNGDER Detta halogenfria kabelrör är tillverkat av högdensitets-polyeten, PEHD, och finns i rörlängderna 3 och 6 m med skarvmuff. Röret har korrugerad utsida och slät insida, vilket ger röret hög mekanisk hållfasthet och slagtålighet, vilket bibehålls fullt ut inom temperaturintevallet - 25 C till + 90 C. Standardfärger är orange, gul och grön. Svart finns på begäran. Användningsområde: HARD kabelrör tillverkas av ett styvt material och är konstruerade för att tåla jord och tyngden av fordon. Rören kan användas i mark för att skydda och isolera kablar och är särskilt lämpliga när hög tryckhållfasthet krävs, t ex under vägar och torg. Medföljande styva standardkoppling gör rören lätta att sätta ihop. Med tillval av tätningsringar blir fogarna vattentäta (<0,5 bar). Uppfyller Svensk Krafts EBR-rekoendation SRN. Tryckhållfasthet: SRN EN HARD kabelrör SRN 3 och 6 m med muff Ø 50 3 m Ø 50 6 m Ø 75 6 m Ø m Ø m Ø m Yttre Ø, [] Inre Ø, [] Längd [m] Böjradie [ m] 1,300 1,300 1,900 2,800 3,100 4,000 I bunt [st] I bunt [m] På lastbil [m] Färg Orange Art. nr RSK nr Färg Gul Art. nr RSK nr Färg Grön Art. nr RSK nr Färg Svart levereras på beställning 6 Terana Hard

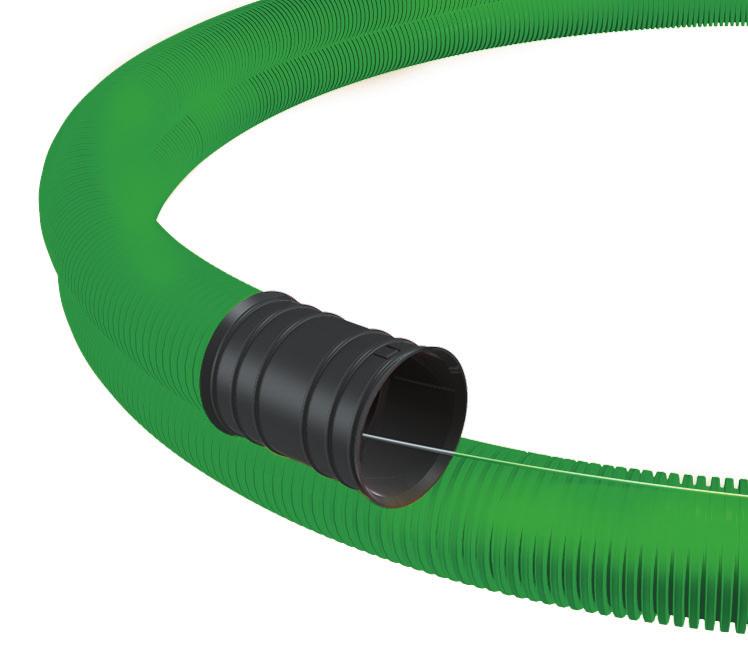

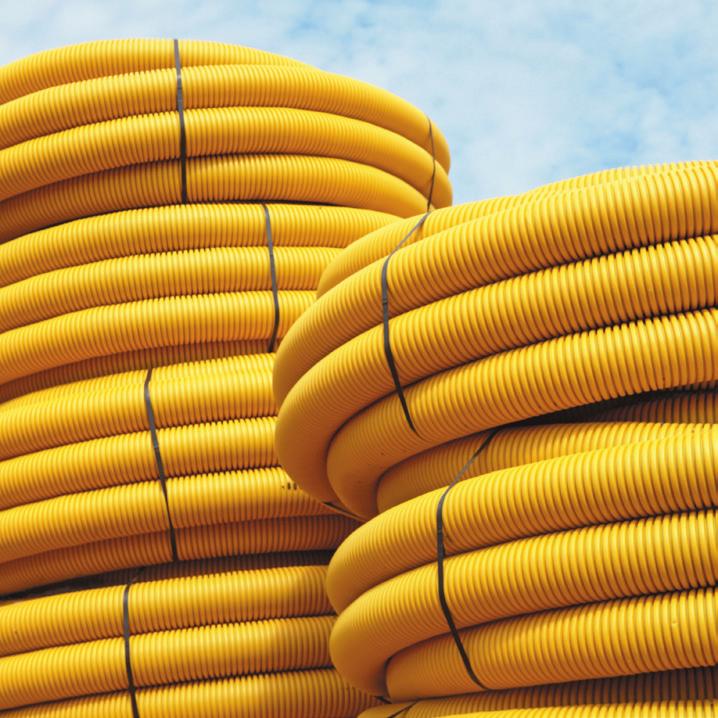

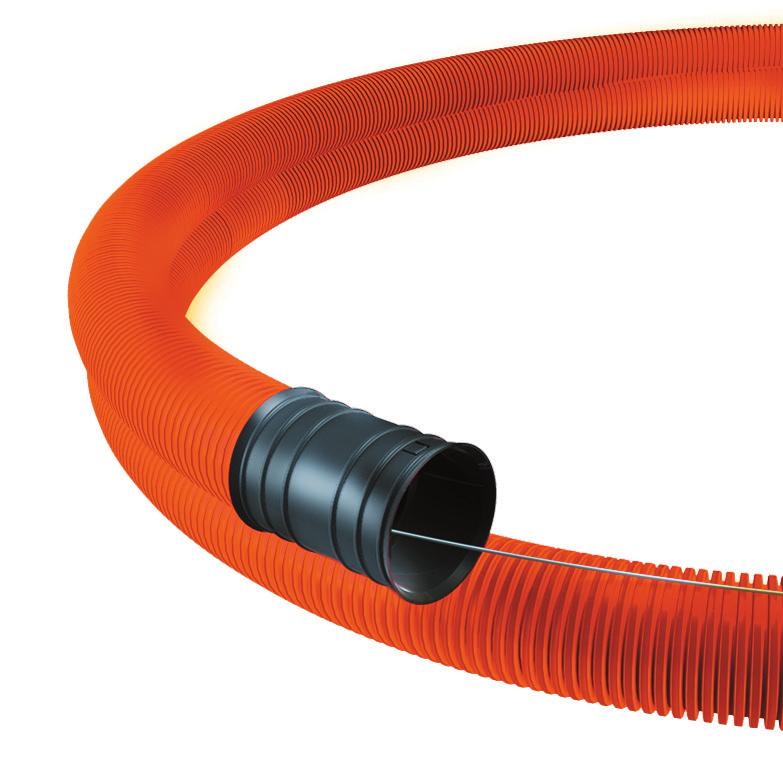

7 TERANA FLEX dubbelväggiga korrugerade kabelrör i rulle med draglina Detta halogenfria kabelrör är tillverkat av polyeten, PE, och levereras i rullar med medföljande koppling som standard. Röret har korrugerad utsida och slät insida, vilket ger röret hög mekanisk hållfasthet och slagtålighet, vilket bibehålls fullt ut inom temperaturintervallet -25 C till +90 C. Standardfärger är orange, gul och grön. Svart finns på begäran. En tråd för att underlätta kabeldragningen medföljer FLEX kabelrör som standard, kan på begäran levereras utan. Medföljande styva standardkoppling gör rören lätta att sätta ihop. Med tillval av tätningsringar blir fogarna vattentäta (<0,5 bar). Uppfyller Svensk Krafts EBR-rekoendation SRN. Tryckhållfasthet: SRN EN EN EN Klassificering: FLEX kabelrör SRN, i rulle med muff Yttre Ø [] Inre Ø [] Rulle [m] Böjdiameter [ m] 0,350 0,400 0,600 0,800 1,000 1,200 På lastbil [m] Färg Orange Art. nr RSK nr Färg Gul Art. nr RSK nr Färg Grön Art. nr RSK nr Färg Svart levereras på beställning Terana Flex 7

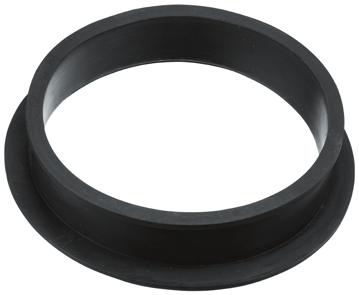

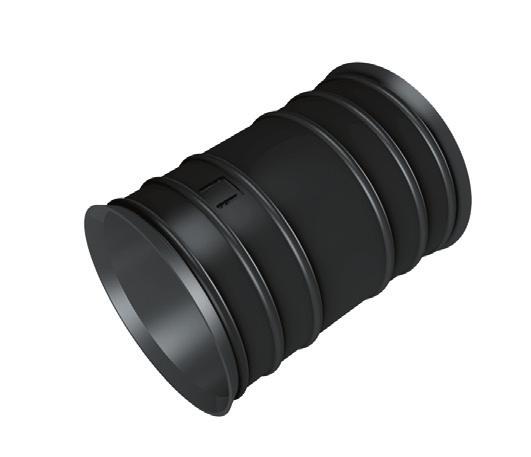

8 FLEXBÖJ MED 1 MUFF Art.nr RSK nr DIM Vinkel Radie m ,75 1, ,75 1, ,9 1, ,9 1, ,1 1, ,1 1,5 Används med HARD kabelrör för böjar med liten radie. L m SKARVMUFF DIM Art. nr RSK nr TÄTNINGSRING DIM Art. nr RSK nr ÄNDFÖRSLUTNING DIM Art. nr RSK nr Tillbehör

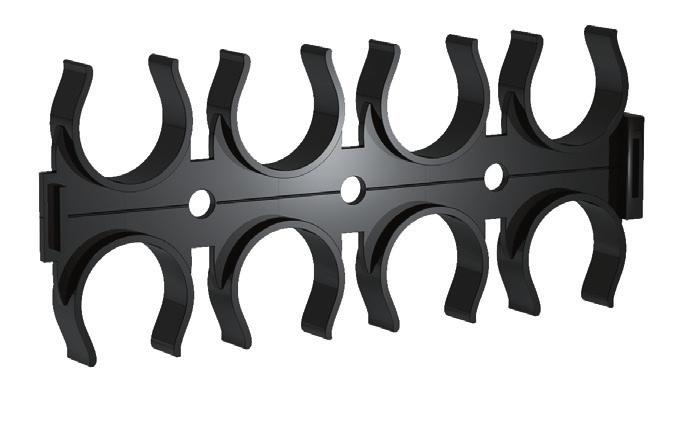

9 DISTANSHÅLLARE Används med HARD och FLEX kabelrör för att hålla enhetligt avstånd mellan parallella rör. Distanshållare hållare Art. nr RSK nr hållare Art.nr RSK nr hållare Art.nr RSK nr hållare Art.nr RSK nr KABELSKYDD Kabelskyddsprofiler rekoenderas vid installation av hög- eller lågspänningskablar i mark. EL 125 Typ/bredd Art.nr RSK nr Bredd Rulle 50 m Rulle 50 m Rulle 50 m MARKERINGSBAND Bandet av LDPE är avsett att grävas ner cm ovanför kabelinstallationer för att förhindra skador vid framtida grävarbeten. Kan beställas med valfri text, t ex Varning! Kabel!. Längd Art.nr RSK nr Bredd Märkning Färg Rulle 250 m Kraftkabel Gul Rulle 250 m Telekabel Orange Rulle 250 m Optokabel Grön Tillbehör 9

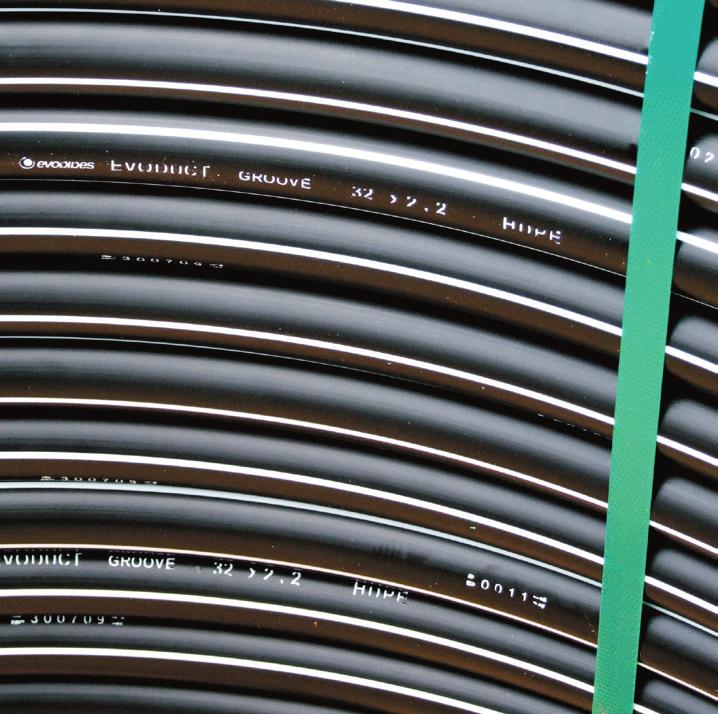

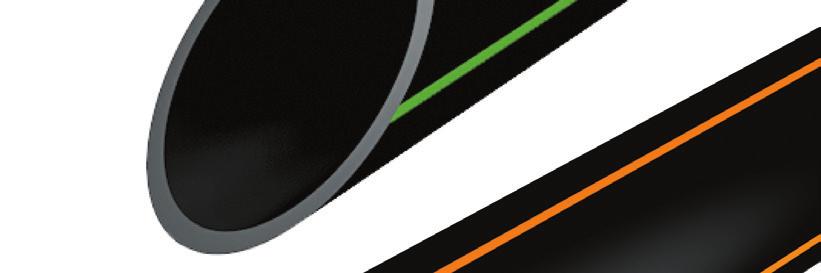

10 TERANA KABELRÖR FÖR FIBEROPTIK Dessa styva kabelrör av högdensitetspolyeten (HDPE) är i standardutförande släta på utsidan. Insidan har följande alternativa utföranden: STANDARD: slät insida GROOVE: räfflad insida Standardrören är svarta (RAL 9005) eller orange (RAL 2004), med fyra (90º mellan varje) vita enkla eller dubbla längsgående linjer utefter hela röret. Varje meter återkoer en vit termisk märkning (minsta teckenhöjd 4 ). Märkningen visar information om produkten, tillverkarens namn och kundens namn. Rören och längsgående linjer kan, på begäran, göras i vilken färg (RAL) som helst. Även märkningen kan utformas efter önskemål. Kabelrören tillverkas i stora och små rullar, förseglade med ett polypropylenband. Rullarna levereras på pall. TERANADUCT kabelrör kan beställas med väggtjocklek enligt kundens önskemål. FYSIKALISKA OCH MEKANISKA EGENSKAPER Material: HDPE, stor slagtålighet, klarar temperaturer från -25ºC till +90ºC, korrosionsbeständig. Dimensionell stabilitet (krympning vid temperaturförändringar) 110 C, 1h (enligt EN ISO 2505:2005) 3% Beständighet mot klämning Avvikelse 5 % vid 15 /min (enligt EN :2011) 750N Slagtålighet -5 /2h, 5 kg/300 (15J) (enligt EN :2011) Normal Motstånd mot inre tryck 20 C, 1,0 MPa (enligt EN ISO 1167) Min 100 h Inblåsning av kablar, rekoenderade värden Lufttrycksspann: 0,8 1,2 MPa Luftflödets hastighet: m3/min Maximal tillåten dragkraft 20 C 3,5 kn Oxidationsstabilitet (oit) 200 C (enligt EN 728:1997) 20 min Töjning vid brott Provtyp 2 ; 100 /min (enligt EN ISO :2002) 350% 10 Terana Fiber

11 För långsiktigt kabelskydd av nedgrävda fiberoptiska och kounikationskabelsystem är styva kabelrör bästa lösningen. Rören kan läggas direkt i jord, i betong, genom vattenhinder, i rör, kanaler och block av betong, längs broar och viadukter. Fiberoptiska kablar dras in i rören med tråd, blåses eller spolas på plats, på vanligt sätt. Funktion: Snabbare, bekvämare och mer kostnadseffektivt anläggningsarbete och kabeldragning (med tråd, blåsning eller spolning) Långsiktigt kabelskydd Snabba kabelbyten utan ytterligare grävarbete Fördelar: Hög hållfasthet Lättarbetade kopplingar Längdmärkningen på rören underlättar beräkningar kring arbetet Hög hållfasthet mot yttre och inre tryck Klarar temperaturer från -25ºC till +90ºC Miljövänliga material som långsiktigt tål de aggressiva substanser som finns i jord DIN 8074/8075 EN Yttre Ø [] 25,0 32,0 32,0 40,0 40,0 50,0 50,0 63,0 63,0 Väggtjocklek [] 2,3 2,2 3,0 3,0 3,7 3,0 4,6 3,6 5,8 STANDARD Art. nr RSK nr GROOVE Art. nr RSK nr Rullar Rulle [m] På pall [m] KOPPLING Av polypropen, för hermetisk ihopkoppling av TERANA DUCT högdensitetsrör. Storlek Minsta beställning [st] Art.nr RSK nr ÄNDFÖRSLUTNING Av polypropen, för hermetisk tillslutning av ändar på TERANA DUCT högdensitetsrör. Storlek Minsta beställning [st] Art.nr RSK nr Terana Fiber 11

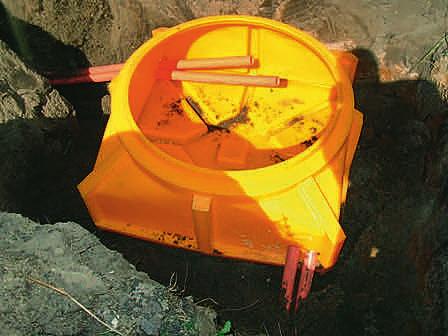

12 Brunn för koppling av optiska kablar TC900/700/450 Brunn för koppling av optiska kablar TC900/700/450 med vattentätt lock med guitätning. För installation under mark. Brunnens vikt 21,5 kg. Färg orange (standard), svart, grön eller enligt önskemål. Överkörningsbar, 1,5 ton (Grönområde) Klass A15. Brunn för koppling av optiska kablar TC900/700/450 med vattentätt lock med guitätning. För installation under mark. Brunnens vikt 21,5 kg. Färg orange, svart, grön eller enligt önskemål. Överkörningsbar, 1,5 ton (Grönområde) Klass A15. Användningsområden: Telenät Optiska kablar Signalsystem för kablar Systemets fördelar: Brunnens mått (900 x 900 x 450 ) ger en stor arbetsyta. Stor inspektionslucka (inre diameter 700). Vattentät tätning av locket. Horisontella och vertikala ribbor stabiliserar brunnen i grunden och ger en hög tryckhållfasthet. Enkel transportering och förflyttning på byggarbetsplatsen, finns inget behov av lyftkran för att flytta brunnen. Enkelt att skapa anslutningar. Den inre ytan är orange vilket gör att arbetsytan blir ljus. Beständighet mot korrosion och påverkan från kemiska ämnen. Lång livslängd (>50 år) 12 Kabelbrunn

13 A A 350 DN Optokabelbrunn DN1 900 Art.nr RSK nr DN1 DN2 H Vikt ,5 Anslutningstätning till Optokabelbrunn Art.nr RSK nr DN Säkerställer hermetisk förslutning av skyddsrör för optisk kabel Kabelbrunn Art.nr RSK nr DN DN2 H H min H max Vikt kg H min H max H / ,5 DN2 Tillbehör Kabelbrunn Benämning Art.nr RSK nr Dim Vikt kg Körbar betäckning Anborrmanchett ,016 Anborrmanchett ,031 Kabelbrunn 13

14 TERANA STING kabelrör för användning utan kabeldiken i mark Användningsområde: TERANA STING kabelrör, för installation utan kabeldiken i mark, tillverkas av högdensitetspolyeten (HDPE) i en speciell process som ger stor tryckhållfasthet och slagtålighet. STING kabelrör är styva och konstruerade för att kunna isolera och skydda kablar under belastningen av jordmassor och fordon. Rören kan installeras med s.k. styrd borrning. De är särskilt lämpade i system där hög tryckhållfasthet krävs, t.ex. under vägar, torg, etc. Rören finns i flera längder och i rullar. De har slät yta inuti och utanpå, och behåller full hållfasthet i temperaturintervallet -25ºC till +90ºC. Standardfärg är röd, med vit märkning. Andra färger kan beställas. Kabeldragning görs på vanligt sätt med tråd. I de fall omständigheter vid anläggningsarbetet så kräver kan rör med anpassad godstjocklek tillverkas på beställning. Funktion: Snabbare, bekvämare och mer kostnadseffektiv anläggning av kabelnät genom styrd horisontell borrning Långsiktigt kabelskydd Snabba kabelutbyten utan ytterligare grävarbete Tryckhållfasthet: 1250 N Fördelar: Hög hållfasthet Enkel saansättning av rören med stumsvetsning Rörens märkning, bl a längdmärken som underlättar beräkningar kring arbetet Hög hållfasthet mot yttre och inre tryck Klarar temperaturer från -25 C till +90 C Miljövänliga material som långsiktigt tål de aggressiva substanser som finns i jord DIN 8074/8075 EN Art.nr RSK nr DN / OD Väggtjocklek ID Längd m , (rulle) 10, ,4 79,2 50 (rulle) 14, ,6 96,8 50 (rulle) 21, ,4 110,2 50 (rulle) 27, , (rör) 44, ,8 176,4 12 (rör) 70, ,8 220,4 12 (rör) 109, ,7 277,6 12 (rör) 174, , (rör) 280, , (rör) 438,8 Max. tillåten dragkraft vid 20 C [kn] 14 Terana Sting

15 TERANA SPLIT kabelreparationsrör TERANA SPLIT är en ett tvådelat, slätväggigt kabelrör för reparationer av kraftkablar, elledningar, telekablar, televisionskablar och signalkablar, samt för att skydda och isolera kablar där andra typer av kabelskyddsrör inte passar. Det är tillverkat av PEH/PP som tål temperaturer mellan -25ºC och +90ºC samt flertalet syror och baser. Kabelreparationsröret är delat på längden i två halvor med profilerade kanter som griper i varann så att röret kan förslutas. Detta förenklar reparationsarbetet betydligt. TERANA SPLIT kabelrör levereras i raka 3-meterslängder, packade i träramar och surrade med ett band. (Uppfyller Svensk Krafts EBR-rekoendation SRN) Tryckhållfasthet: 450 N Fördelar: Betydligt snabbare kabelreparationer och därmed optimerade kostnader Enkel och säker ihopkoppling av rören Klarar temperaturer från -25ºC till +90ºC Miljövänliga material som långsiktigt tål de aggressiva substanser som finns i jord EN Yttre Ø [] Inre Ø [] Väggtjocklek [] 5 9,5 Längd [m] 3 3 I bunt [st] I bunt [m] Färg Gul Art. nr RSK nr Terana Split 15

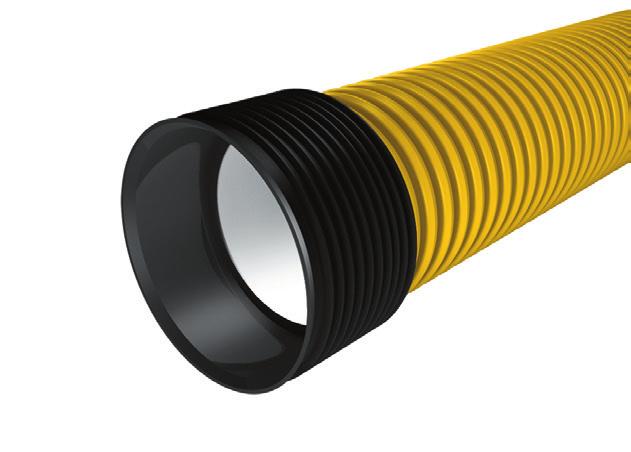

16 1250N armerade dubbelväggiga kabelrör Standardfärg: Gul TERANA SUPERHARD 1250N armerade dubbelväggiga kabelrör är konstruerade för högspänningsnät i mark. Genom polypropenets fysikaliska egenskaper och rörets uppbyggnad har röret hög tryckhållfasthet (1250N) och stor slagtålighet. TERANA SUPERHARD 1250N har korrugerad utsida med speciell profil som ger hög tryckhållfasthet. Den släta insidan gör kabeldragningen lätt. Genom den speciella profilen är röret lättare, men ändå styvare och mer hållbart, än vanliga slätväggiga kabelrör. Systemet har följande storlekar: DN 110, 160, 200, 250, 315, 400, 500 (DN=OD, nominell ytterdiameter) och enhetliga kopplingstillbehör (rörkopplingar, böjar, ändförslutningar, övergångskopplingar). Kabelrören levereras i raka 6-meterslängder (koppling medföljer). Standardfärg är gul (RAL 1023). Andra färger kan beställas. Systemet är vattentätt upp till 0,5 bar. Funktion: Långsiktigt skydd för högspänningskablar i mark som belastas tungt, t.e.x. under körfält Snabbare, bekvämare och mer kostnadseffektiv anläggning av högspänningsnät Fördelar: Hög tryckhållfasthet tillåter mindre grävdjup, vilket kortar anläggningstiden och optimerar Enkel och säker, hermetiskt tät ihopkoppling av rören Stor slagtålighet t.o.m. vid de lägsta temperaturerna Stor beständighet mot kemisk påverkan och korrosion Livslängd minst 50 år Tryckhållfasthet: 1250 N EN Fysikaliska egenskaper: Material Polypropen (PP) Tryckhållfasthet 1250N Temperaturtålighet -40ºC till +95ºC Densitet kg/m3 Elasticitetsmodul MPa Värmeledningsförmåga ~0,2 W/m ºC (beroende på jordens egenskaper) Yttre Ø [] Inre Ø [] 93,8 138,9 174,6 215,9 274,1 349,8 439,6 I bunt [m] På lastbil [m] Färg Gul Art.nr Färg Gul RSK nr Övriga färger levereras på beställning 16 Terana Superhard

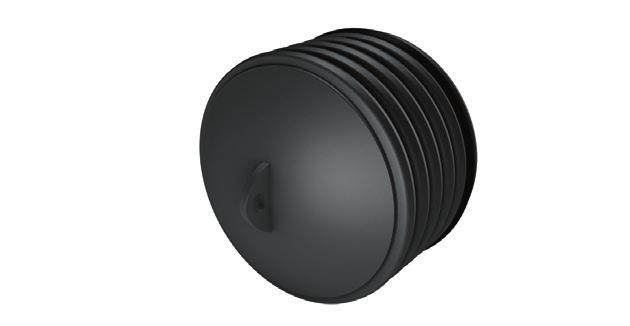

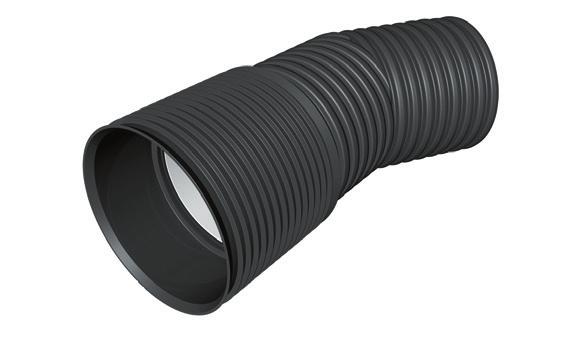

17 TILLBEHÖR Skarvmuff DN/OD Art. nr RSK nr Rörböj 15 DN/OD Art. nr RSK nr Övergångskoppling DN/OD Art. nr RSK nr För TERANA SUPERHARD 1250N och olika dimensioner av släta kabelrör utan kabeldiken Ändförslutning DN/OD Art nr RSK nr Tillbehör 17

18 Referensinformation Egenskaper och användningsområden - kabelskyddsrör i mark Parametrar Mätenhet TERANA HARD TERANA FLEX TERANA FIBER STANDARD TERANA FIBER STANDART SLIDE TERANA FIBER GROOVE TERANA FIBER GROOVE SLIDE TERANA TELE TERANA STING TERANA SPLIT TERANA SUPERHARD 1250N Materialegenskaper Material PE/PP PE PE PE PE PE PE PE PE/PP PP Halogenfri (enligt IEC ) Vid brand (enligt EN 61386) Självsläckande Mekaniska egenskaper Tryckhållfasthet SRN SRN SRN SRN SRN SRN SRN SRN SRN SRN SRN Ytstruktur, utsida Korrugerad Korrugerad Slät Slät Slät Slät Korrugerad Slät Slät Korrugerad Ytstruktur, insida Slät Slät Slät Slät Räfflad Räfflad Slät Slät Slät Slät Komponenter Med koppling Behövs ej Med tätningsring Termiska egenskaper MAX temp. C MIN temp. C Rekoenderad användning Installationer i kabeldiken Installationer utan kabeldiken Utomhusinstallationer utsatta för direkt UV-strålning Installationer inomhus Installationer i alla typer av betong (utomhus) - Inblåsning av fiberoptisk kabel med kolv eller fallskärm Inblåsning av fiberoptisk kabel med tryckluft Skydda, reparera kablar Skydda högspänningskablar Referensinformation

19 Plasters kemiska motståndskraft Kemiska ämnen PVC Polyeten Polypropen Polykarbonat Polyamid Kemiska ämnen PVC Polyeten Polypropen Polykarbonat Polyamid ºC PVC-U PE PP PC PA Acetaldehyd, i vatten (40%) 40 d - d Glycerin, vätska 60 d Ättiksyra (10%) 40 d Saltsyra, vätska 40 d - Ättiksyra (10%-85%) Saltsyra, koncentrat Ättiksyra (85%-95%) Fluorvätesyra (40%) Ättiksyra (>95%) Fluorvätesyra (60%) Aceton (små mängder) Fluorvätesyra (100%) Aoniak, flytande (20%) 40 - Väte (100%) 60 Aoniak, torr gas 60 - Väteperoxid (20%) 20 d d Aoniumklorid (20%) 20 d d d - Svavelväte, torr eller fuktig 60 d d Aoniumfluorid (2%) 20 d d d - Svavelväte, vätska 40 d d Aoniumnitrat (20%) 20 d d d - Keton Anilin (mättad vätska) 60 d d Smörsyra (10%-90%) 40 Arseniksyra (<20%) 60 d Metanol, vätska 40 - Öl 60 d Mineralolja 20 d Bensen 20 - d d - Natriumklorat, vätska 20 d Blekmedel (13%) 40 d d Natriumhydroxid (<10%) 20 d Borax, mättad vätska 60 d d Salpetersyra (<30%) Vätebromid, vätska (10%) Salpetersyra (<30%-45%)) Butan, gas - - Salpetersyra (<50%-60%)) 20 d d - - Kolsyra, torr 40 Nitrösa gaser, torra eller fuktiga 60 d d d - d Kolsyra, torr eller fuktig 40 d Oljor och fetter 60 - Koltetraklorid Oxalsyra, vätska (10%) 40 d Koldisulfid 20 d d d - d Oxalsyra, vätska (koncentrat) Natriumhydroxid (<40%) 40 - Syre 60 d Natriumhydroxid (40%-60%) 60 - Ozon 20 d d - d Cement. torr 20 Perklorsyra (10%) 20 d Cement, blandad 20 - Perklorsyra (70%) 60 - d d - d Klor, torr eller fuktig gas 20 d d d - - Permanganat (<6%) 20 d - Klor, flytande 20 d Bensin 60 d d - Klorerade kolhydrater Råolja 20 d Klorsvavelsyra (100%) 20 d d d - - Fenol (<90%) 45 d d d - - Kromsyra, flytande (<50%) Ortofosforsyra, vätska (<30%) Kromsyra (20%) d d d - Ortofosforsyra, vätska (>30%) Klorsvavelsyra (20%) d d d - - Kaliumnitrat 60 - Citronsyra, mättad vätska 60 Kaliumklorid 60 - Kresol, vätska (<90%) 45 d d d - - Propan, vätska - - Kopparsulfat, mättad vätska 60 d Saltlösning 40 Kopparklorid, mättad vätska 60 d Havsvatten 40 d Dieselolja 20 d Svaveldioxid (alla former) 40 d d Fotoframkallare 40 d Svavelsyra, vätska (<40%) 40 d - Dextrin (18%) 20 d Svavelsyra, vätska (40%-80%) Estrar Svavelsyra, vätska (80%-90%) Etanol (<40%) 40 d Svavelsyra, vätska (90%-96%) Etyleter 20 - d d d Koksaltlösning (svag) 40 Smörsyra 20 d d d Vinsyra (10%) d Urin 40 Klorerade och fluorerade kolhydrater d d Vatten 60 Formaldehyd, vätska 30 d Xylen (100%) 20 - d d - Myrsyra (<30%) 40 d - Zinkklorid, vätska (alla sorters) 60 d d - Myrsyra, koncentrat Zinkklorid, vätska (svag) 60 d - Teckenförklaring: - Den nedgrävda plastprodukten motstår, i normala markförhållanden, det kemiska ämnet d - Den nedgrävda plastprodukten motstår, i normala markförhållanden, till viss del det kemiska ämnet - - Plastprodukten motstår inte det kemiska ämnet ºC PVC-U PE PP PC PA Referensinformation 19
