Terana Dräneringsrör för jordbruk

Transkript

1 Terana Dräneringsrör för jordbruk DRÄNERINGSRÖR KORRUGERADE RÖR AV PVC

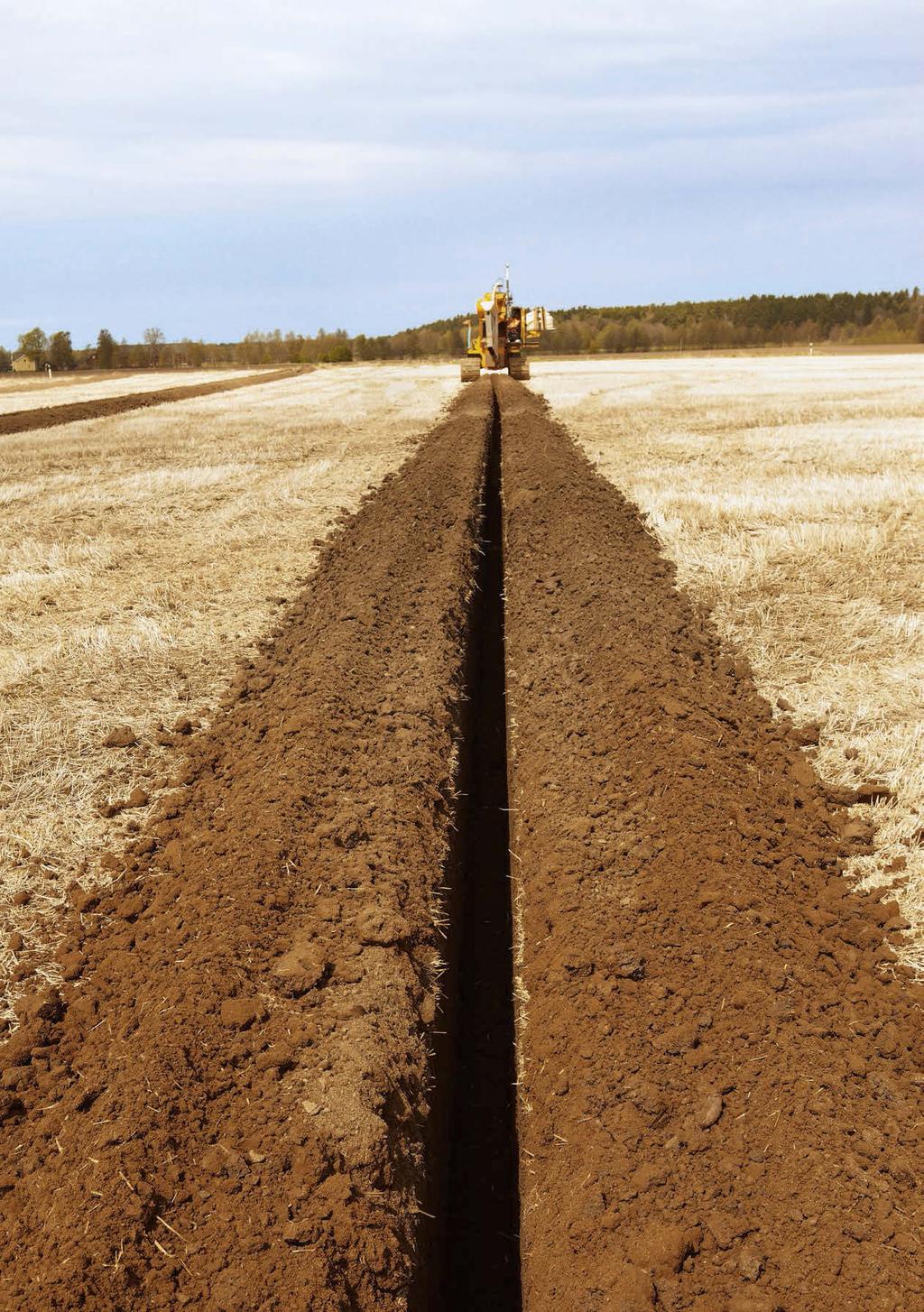

2 UTVECKLING INOM SVENSK TÄCKDIKNING: Direktläggningsmaskiner av typen grävhjul, grävkedjor och plogar började användas i mitten på 1950-talet. När sedan korrugerade plaströr i PVC och PEH introducerades i mitten på 1960-talet gick utvecklingen snabbt framåt. Idag är ett 40-tal direktläggande täckdikningsmaskiner verksaa inom det svenska jordbruket. Sedan slutet av 1970-talet läggs uteslutande korrugerade plaströr vid täckdikning. 2

3 Jordbruksdränering i de nya internationella dimensionerna mer dränering för pengarna. Större dimension med en rad fördelar Efter Sveriges inträde i EU har vi i Sverige fått tillgång till de internationella dimensionerna på korrugerade dräneringsrör i PVC. Den nya dimensionen 65/57 har 15% större area, jämfört med den gamla svenska dimensionen 57/50. Detta ger större säkerhet vid små fall, möjlighet att öka längden på grenledningar samt längre livslängd på slamningsbenägen jord. Det har även visat sig att lantbrukare gärna föredrar en större dimension då detta ger en rad fördelar och mer rör för pengarna. Större dimension= Mer rör för pengarna Möjlighet till längre grenledningar Högre kapacitet att leda bort vatten Ett bra alternativ vid slamningsbenägna jordar

4 Dräneringsrör och delar: Tillverkade av PVC, korrugerade i rulle. Terana korrugerade dräneringsrör i PVC Korrugerade dräneringsrör i rullar är mest lämpliga att användas inom jordbruket. Där sker oftast så kallad direktläggning med hjälp av grävhjulsmaskiner, grävkedjor eller dräneringsplogar. Terana dräneringsrör i PVC är mycket slagtåliga och bibehåller sin slagtålighet även vid temperaturer under 0 grader. Dräneringsrör av PVC har använts på den Nordiska marknaden i över 40 år. Rören är dimensionerade för läggningsdjup mellan 0,6-6,0 meter. Normalt används naturgrus (utan innehåll av mo och mjäla) som filtermaterial och kringfyllnad. På vissa jordar kan även krossat material med storlek på 4-8 eller 8-16 användas. Sågspån är utmärkt att använda vid slamningsjordar. Se vidare information från Jordbruksverket samt Plast- och Kemibranschernas läggningsanvisningar för jordbruksdränering. Kvalité för nordiska förhållanden Terana jordbruksdränering är anpassade för nordiska förhållanden och uppfyller gällande kvalitétskrav enligt svensk standard. Standard Special

5 Kokos 3

6 0,1 0,2 0,3 0,4 0,5 0,6 0, ,1 0,15 0,2 Flöde l/sek 0,3 Vattenflödesdiagram Internationella dimensioner Svenska dimensioner Motsvarande större dimension Lutning 0,4 0,5 0,6 0,8 1 1, Hastighet m/s rör () (58/50) 65/58 80/71 (92/80) 100/90 125/ / /183

7

8 RÅDGIVNING Vilket rör passar bäst till vilken jordart? Ska man använda grus, sågspån eller kokos som filtermaterial? Ja, valen inom jordbruksdränering är många. Terana har gedigen kunskap från över 40 år av täckdikning och som kund hos oss kan du alltid få information, råd och svar på dina frågor om jordbruksdränering. Vi arrangerar även Täckdikningsseminarier där du bland annat får möjlighet att träffa branschkollegor för att utbyta erfarenheter.

9 Tillverkning, transport, lagring och läggning Tillverkning, transport och lagring Terana erbjuder korrugerade dräneringsrör och system för jordbruksdränering i toppklass. Produkterna tillverkas i Norden, har genomgående hög nordisk kvalité och uppfyller alla krav enligt svensk kvalitetsstandard. Vårt erbjudande kompletteras dessutom med logistik som ser till att du snabbt och smidigt får dina produkter till rätt plats vid rätt tidpunkt. En stor del av sortimentet finns på vårt lager i Kungsör för direktleverans över hela Sverige. OBS! Kontrollera alltid vid ankomst att leverans och fraktsedel överensstäer. Om ett rör har skadats under transporten skall det göras en anmärkan på fraktsedeln och den skadade delen skäras bort och lagas med skarvmuff. Vid långvarig lagring ska dräneringsrör av PVC skyddas mot solljus. Läggningsanvisningar Korrugerade dräneringsrör på rulle läggs bäst genom direktläggning med grävhjul, grävkedjemaskin eller plog. Teranas rör är tillverkade för läggning på ett djup mellan 0,6 6,0 meter. Vilken typ av rör och filter som ska användas beror på jordarten. Kontakta oss gärna för mer information om läggning alternativt rådgör med entreprenören.

10 Sortiment av korrugerade rör för jordbruksdränering Terana Standard (vita) dräneringsrör i PVC Lämpligt till alla jordarter undantaget moss- och järnhaltiga jordar. dy/di Material Slitsbredd Antal slitsar per m Rullängd m Volym m 3 /rulle A /44 PVC 1,4-1, , A /57 PVC 1,4-1, , A /71 PVC 1,3-1, , A /90 PVC 1,3-1, , A /112 PVC 1,3-1, , A /144 PVC 1,2-1, , /183 PVC 1,1-1,2 54 cm 2 /m 45 2, Terana Special (blå) dräneringsrör i PVC Används normalt som grenledning på järnhaltiga jordar dy/di Material Slitsbredd Antal slitsar per m Rullängd m Volym m 3 /rulle S /71 PVC 1,9-2, , Terana Kokoslindade dräneringsrör i PVC dy/di Material Slitsbredd Antal slitsar per m Rullängd m Volym m 3 / rulle A /57 Kokos/PVC 1, , A /71 Kokos/PVC 1, , A /90 Kokos/PVC 1, , Sortiment av rördelar för jordbruksdränering Skarvmuff dy/di A / A / A / A / A / A / Snabbkoppling A /

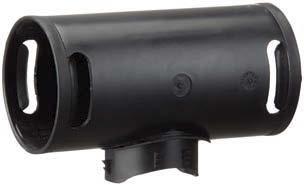

11 Sadelgrenrör S / S / S / S / S / S / S / S / S / S / S / S / S / S / Förminskning/förstoring (övergångsrör) A A A A A Ändpropp A A A A A A Utloppsrör Längd m A A A A A Brunnsrör PE (dubbelväggiga utan muff) di/dy Längd m A / A / A / A /

12 Kompletta rörsystem från Europas ledande tillverkare MARKAVLOPPSSYSTEM VÄGTRUMMOR BRUNNAR OCH TILLBEHÖR BYGG- OCH JORBRUKSDRÄNERING ENSKILT AVLOPP TRYCKRÖRSSYSTEM INOMHUSAVLOPPSSYSTEM KABELSKYDDSSYSTEM Vi reserverar oss för ändringar i teknisk data samt ev. tryckfel. Terana AB Fredsgatan 24, Kungsör Tel: E-post: info@terana.se
