1 FLÄKTHJUL NYtillverkning, renovering och balansering

2 fläktgruppen fläkthjul Välkommen till Fläktgruppen ett svenskt fläktföretag Vi utvecklar, tillverkar och marknadsför fläktprodukter och fläkttillbehör Fläktgruppen är ett privatägt svenskt företag med tillverkning och huvudkontor i småländska Växjö. Sedan starten 1992 utvecklar, tillverkar och marknadsför vi fläktprodukter och fläkttillbehör, främst för industrioch komfortventilation. I fläktsortimentet finns tyngre och lättare radialfläktar, boxfläktar, axialfläktar, takfläktar och kammarfläktar. Vårt företag har sedan starten präglats av äkta entreprenörsanda. Det innebär inte bara kostnadseffektivitet i alla led, det betyder lika mycket att du får en enkel och jordnära relation med oss. Vi tror att personligt engagemang i kombination med bred kompetens är nyckeln till ett riktigt givande samarbete. Och det gäller inte minst när du behöver oss som mest! Vi marknadsför även ett brett tillbehörssortiment. Detta gör oss till en näst intill komplett leverantör av produkter för industri- och komfortventilation. FLÄKTHJULS- AKUTEN Fläkthjuls Akuten! Kortast möjliga leveranstid Snabbleverans av fläkthjul ring Ibland behöver man hjälp - och det snabbt! Ett stillestånd i din fläktinstallation orsakat av ett havererat fläkthjul innebär ofta dyra driftsstopp. Men bara lugn, det finns hjälp. Ring Fläkthjulsakuten! Fläkthjulsakuten hjälper dig att snabbast möjligt ta fram ett nytt fläkthjul då denna ger dig direkt access in i vår produktion. På så sätt minimeras ledtiden och vi kortar dramatiskt leveranstiden för ett nytt fläkthjul. Därmed kan eventuella stilleståndskostnader begränsas.

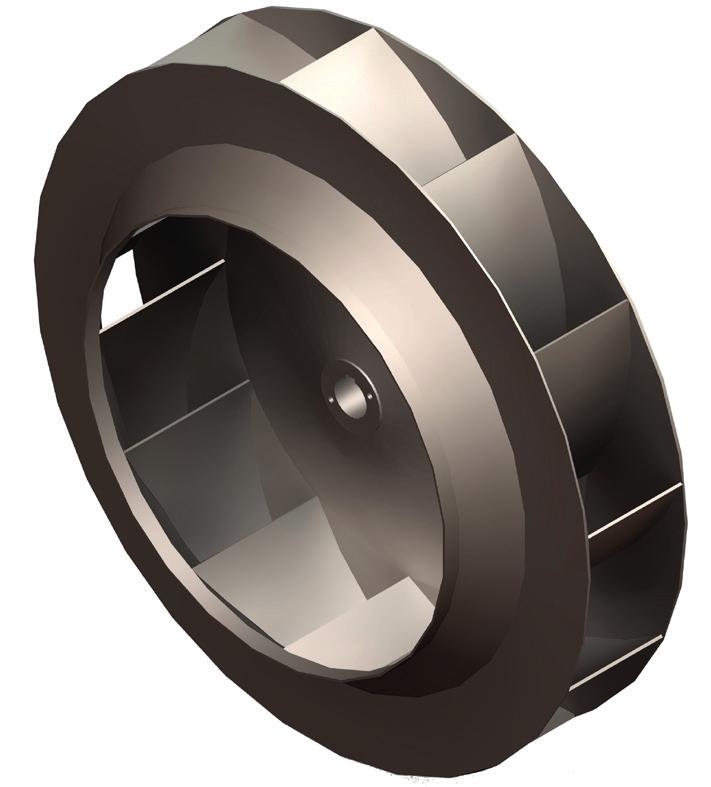

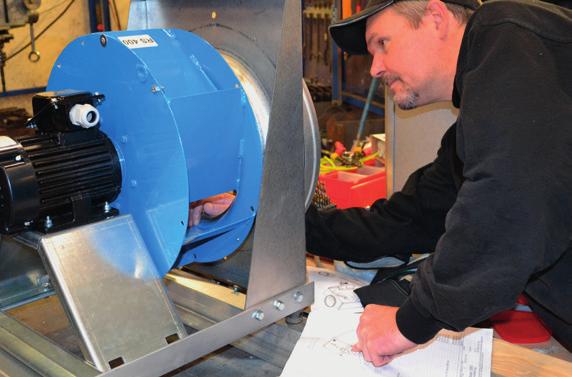

3 fläkthjul fläktgruppen Vi nytillverkar, renoverar och balanserar fläkthjul, oberoende av vilket fläktfabrikat du har Nytillverkning, renovering eller balansering Vi nytillverkar, renoverar och balanserar fläkthjul med en diameter upp till 2 meter oberoende av vilket fläktfabrikat du har. Hjulen balanseras enligt ISO och du erhåller alltid balanseringsprotokoll. Vår Fläkthjulsguide hjälper dig att ta fram de viktigaste uppgifterna för tillverkning av ditt fläkthjul. På så sätt kan vi snabbare starta tillverkningen. Nedan finner du de fyra vanligaste fläkthjulen på marknaden. B-hjul: P-hjul: T-hjul: Kniv-hjul: Lämpade för transport av ren luft eller andra gaser i ventilations- och industrianläggningar. B-hjulen har hög verkningsgrad och relativt låg ljudnivå. Lämpade för transport av mindre stofthaltig luft eller andra gaser i ventilations- och industrianläggningar. P-hjulet har relativt hög verkningsgrad. Raka skovlar för transport av stofthaltig luft eller andra gaser i ventilations- och industrianläggningar. T-hjulen lämpar sig även för materialtransporter. Knivhjulet har raka skovlar och är avsett för att hugga sönder material och sedan transportera detta vidare. Knivarna tillverkas i härdat specialstål mm mm mm mm

4 fläkthjulsguiden ladda ner från vår hemsida eller fyll i och faxa B hjul Fläkthjulsguiden för B-hjul Fyll i denna del (i den mån det är möjligt): A Hjuldiameter J B C D inv. hjulinlopp K instick nav Totallängd nav utstick nav L Skoveldelning Skovellängd (utbredd) M E Utstick nav t1 F Skovelbredd t2 G Hjulbredd t3 Längd valsad skovel navbricka inloppsbricka skovlar H Axeldiameter X Antal skovlar Material: Ytbehandling: Kilspår: Enl. SMS2305 Ej enl. standard (ange mått på ritningen) (Fyll i vilken typ av ytbehandling:) Stödkona: Utförande*: Vänster Höger *(Ritningen visar vänsterutförande skovlarna pekar åt vänster) Ytterligare kommentarer: Hjulet Hjulet monteras monteras på på en en Fläktaxel Fläktaxel Motoraxel Motoraxel

5 fläkthjulsguiden ladda ner från vår hemsida eller fyll i och faxa P hjul Fläkthjulsguiden för P-hjul Fyll i denna del (i den mån det är möjligt): A Hjuldiameter J B C inv. hjulinlopp K instick nav Totallängd nav utstick nav L Skoveldelning D Skovellängd t1 E Utstick nav t2 F Skovelbredd t3 navbricka hjulinlopp skovlar G Hjulbredd X Antal skovlar Material: Ytbehandling: Kilspår: Enl. SMS2305 Ej enl. standard (ange mått på ritningen) (Fyll i vilken typ av ytbehandling:) Stödkona: Utförande*: Vänster Höger *(Ritningen visar vänsterutförande skovlarna pekar åt vänster) Ytterligare kommentarer: H Axeldiameter Hjulet monteras på en Motoraxe Fläktaxel Fläktaxel Motoraxel

6 fläkthjulsguiden ladda ner från vår hemsida eller fyll i och faxa T hjul Fläkthjulsguiden för T-hjul Fyll i denna del (i den mån det är möjligt): A Hjuldiameter J C utstick nav E Utstick nav t1 F Skovelbredd t3 K instick nav Totallängd nav navbricka skovlar H Axeldiameter X Antal skovlar Material: Ytbehandling: Kilspår: Enl. SMS2305 Ej enl. standard (ange mått på ritningen) (Fyll i vilken typ av ytbehandling:) Stödkona: Utförande*: Vänster Höger *(Markera vilket håll hjulet snurrar åt, sett från driftsidan) Ytterligare kommentarer: Hjulet monteras på en Motoraxe Fläktaxel Fläktaxel Motoraxel
