1 Rev: E, Projekteringsanvisning Free-serien Luftbehandlingsaggregat Copyright 213 Luftmiljö Lidköping AB. All rights reserved

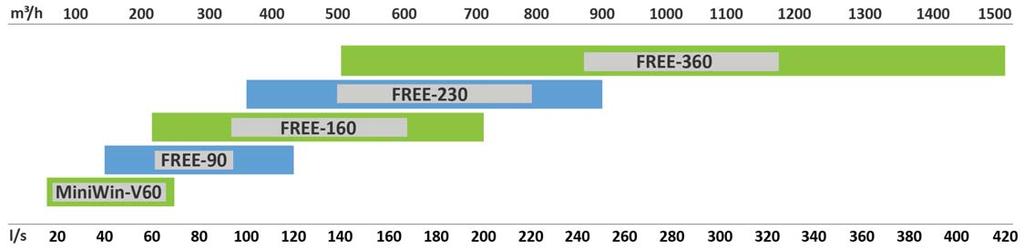

2 Produktöversikt MiniWin-V6 Lägenheter & villor upp till 12 m² vid placering i kök, eller upp till 16 m² vid placering i tvättstuga, groventré eller liknande. Kan kombineras med spiskåpa vid placering i kök. Passar mot de gamla anslutningarna och måttmässigt för enkelt utbyte av äldre FTX-aggregat. Arbetsområde 2-7 CombiWin Luftvärmeaggregat för utbyte av äldre aggregat typ Bacho ACJ, passar på samma ställe som det befi ntliga aggregatet. Kan kompletteras med vattenbatteri och kombineras med MiniWin FREE-H9 Passar villor och större lägenheter upp till 25 m². Placeras på vind eller horisontellt hängande på vägg, Kompakt storlek gör aggregatet lämpligt för utbyte av äldre vindsplacerade FTX-aggregat. Går upp genom vindstakluckan. Flexibelt med höger och vänsterutförande i samma aggregat. Arbetsområde 4-12 FREE-V9 Passar villor och större lägenheter upp till 25 m². Toppanslutet för placering hängande på vägg i tvättstuga, grovkök, entré eller liknande för enklare åtkomlighet vid fi lterbyte & service. Kan monteras både vertikalt & horisontellt. Arbetsområde 4-12 FREE-H16 Kraftfullt aggregat som passar större villor, lämplig vid radonsanering. Placeras på vind eller i förråd, källare eller groventré. Kan monteras både horisontellt och vertikalt, hela sex olika installationsvarianter. Arbetsområde 6-22 FREE-V16 Kraftfullt aggregat som passar större villor, lämplig vid radonsanering. Andra användningsområden är allmänventilation i kontor, mindre butiker, konferensrum och liknande. Toppanslutet för placering i förråd, källare eller groventré. Arbetsområde 6-22 FREE-H23 Låg ljudnivå & diskret design gör det möjligt att installera aggregaten synligt och nära arbetsplatser & bruksytor. Användningsområden är mindre lokaler som kontor, daghem, bostadsfastigheter, butiker, konferensrum och liknande. Passar även de största villorna, lämplig vid radonsanering och vid behov av större luftomsättning. Sidoanslutet för horisontellt eller verktikalt montage. Arbetsområde FREE-V23 Låg ljudnivå & diskret design gör det möjligt att installera aggregaten synligt och nära arbetsplatser & bruksytor. Användningsområden är mindre lokaler som kontor, daghem, bostadsfastigheter, butiker, konferensrum och liknande. Passar även de största villorna, lämplig vid radonsanering och vid behov av större luftomsättning. Toppanslutet när utrymmet i sidled är begränsat. Arbetsområde FREE-H36 Låg ljudnivå & diskret design gör det möjligt att installera aggregaten synligt och nära arbetsplatser & bruksytor. Användningsområden är mindre lokaler som kontor, daghem, bostadsfastigheter, butiker, konferensrum och liknande. Sidoanslutet för horisontellt eller verktikalt montage. Arbetsområde FREE-V36 Låg ljudnivå & diskret design gör det möjligt att installera aggregaten synligt och nära arbetsplatser & bruksytor. Användningsområden är mindre lokaler som kontor, daghem, bostadsfastigheter, butiker, konferensrum och liknande. Toppanslutet när utrymmet i sidled är begränsat. Arbetsområde 1-425

3 Snabbguide H L SFP <2./1 L W H Ø Min. SFP 1,5 Max. Pa mm mm mm mm kg Pa Matning V x23V, 1A V6 + kåpa x23V, 1A MiniWin W Toppanslutning/ Toppanslutning med spiskåpa H L W Sidoanslutning FREE SFP <2./2 L W H Ø Min. SFP 1,5 Max. Pa mm mm mm mm kg Pa Matning H x23V, 1A H x23V, 1A H x23V, 1A H x23V, 1A 6 H L W Toppanslutning SFP <2./2 L W H Ø Min. SFP 1,5 Max. FREE Pa Matning mm mm mm mm kg Pa V x23V, 1A V x23V, 1A H L W Toppanslutning SFP <2./2 L W H Ø Min. SFP 1,5 Max. FREE Pa Matning mm mm mm mm kg Pa V x23V, 1A V x23V, 1A

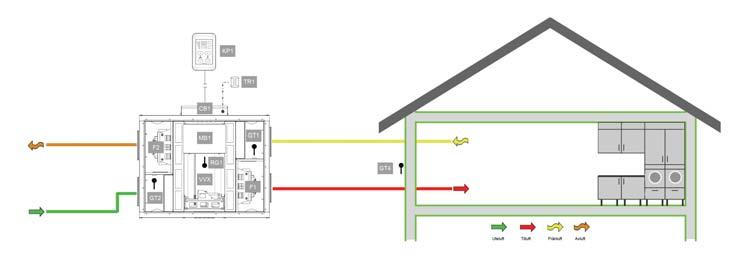

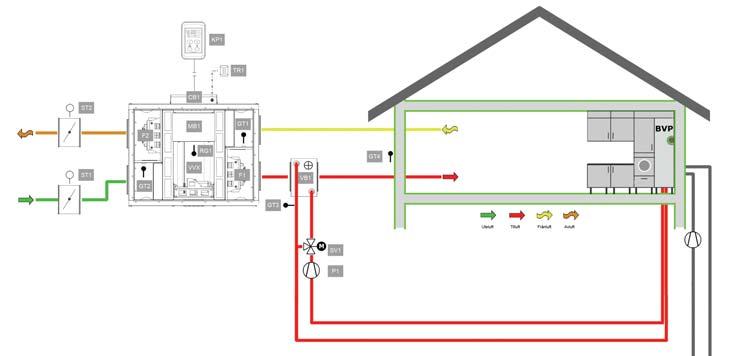

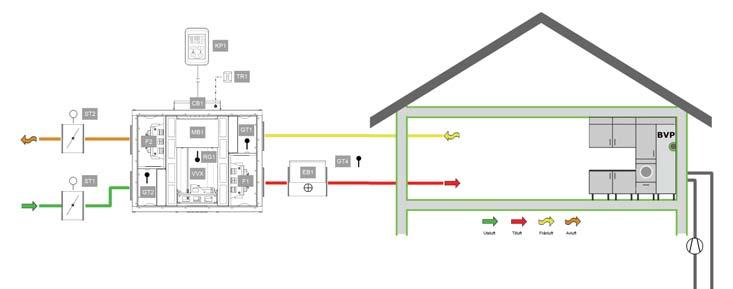

4 Funktioner FREE-serien Interna funktioner Allmänt FREE har interna funktioner som väljs i samband med installation, och då beroende på villka komplement aggregatet utrustats med. Installation utan eftervärme: Vinterjusteringsfunktionen aktiveras då tilluftstemperaturen inte når inställt börvärde GT4. Klarar utomhustemperaturer ner till -2, förutsatt frånluftstemperatur min +2. Ej lämplig då anläggningen injusteras för övertryck. Funktion 1 Installation med elektrisk tillskottsvärme: Lämplig vid låga frånluftstemperaturer eller bristfälligt isolerade kanalsystem. Använd tillskottsvärme vid balanserade fl öden och i de fall tilluftsfl ö- det ska vara något större än frånluftsfl ödet. Aggregatets styrsystem MB1 reglerar tilluftstemperaturen via GT4 i sekvens genom att starta och stoppa VVX samt öka-minska tillskottsvärmaren EB1. Värmaren ska ha separat elektrisk matning. Funktion 2 Installation med vattenburen tillskottsvärme: Lämplig vid låga frånluftstemperaturer eller bristfälligt isolerade kanalsystem. Använd tillskottsvärme vid balanserade fl öden och i de fall tilluftsfl ö- det ska vara något större än frånluftsfl ödet. Funktion 3 Aggregatets styrsystem MB1 reglerar tilluftstemperaturen via GT4 i sekvens genom att starta och stoppa VVX, starta-stoppa pump P1 samt öka-minska SV1 System med vattenbatteri ska utrustas med uteluftsspjäll. Aggregat som beställs med vattenbatteri levereras med inbyggd 24V transformator och frysskyddsgivare GT3. Installation med vattenburen kyla (frikyla): (kan fritt kombineras med eller utan värmebatteri) Kyler tilluften med bergvärmepumpens vätskekrets. Förvärmer borrhålet och ger samtidigt svalt och skönt inomhusklimat sommartid. Funktion 4 Aggregatets styrsystem MB1 reglerar tilluftstemperaturen via GT4 i sekvens genom att starta och stoppa VVX, starta-stoppa pump P2 samt ökaminska SV2 Aggregat som beställs med vattenbatteri för frikyla levereras med inbyggd 24V tranformator.

5 Beskrivning styrfunktioner Automatiska funktioner Allmänt FREE har automatiska funktioner som inträder under givna förutsättningar och villkor. Värmeåtervinning Funktionen återvinner värmeenergin i frånluften för att värma tilluften. Då inställt börvärde uppnåtts stoppas återvinningen för att undvika övertemperaturer. Funktionen är aktiv i samtliga temperaturval. Kylåtervinning Funktionen återvinner kylenergin i frånluften för att kyla tilluften. Då inställt börvärde uppnås stoppas återvinningen. Funktionen är aktiv i samtliga temperaturval. Förregling av kyla Kylfunktionen (tillskottskyla) är förreglad i driftsläge Normal och Eco och förhindrar att värme och kyla konkurrerar. Förregling av värme Värmefunktionen (tillskottsvärme) är förreglad i driftsläge Cool och förhindrar att värme och kyla konkurrerar. Startsekvens och efterkylning Uppstart sker i sekvens för att systemet ska hinna bli varmt innan funktioner träder in. Uppstart tar 3 minuter. När aggregat stoppas, och om elbatteri är installerat sker efterkylning av batteri samtidigt som elvärmen stoppas och tillåts svalna. Larmfunktioner Vid larm avges larmkod i Comfortpanelen och larm indikeras med röd diod.beroende på utetemperatur och felorsak kategoriseras larm i A-, eller B-larm. A-larm resulterar i stoppat aggregat, medan B-larm tillåter aggregatet att fortsatt vara i drift men med begränsad funktion. Frysskydd med varmhållning När varmvattenbatteri är installerat stoppas aggregatet vid frysrisk i batteriet. Vid larm och då aggregatet är stoppat varmhålls batteriet till 2. Vinterjusteringsfunktion Optimal driftsekonomi erhålles med vinterjusteringsfunktionen. Denna typ av temperaturreglering är en av förutsättningarna för att värmebatteri inte ska behövas. Motionskörning värmeväxlare Då värme eller kylbehov inte föreligger, sker motionskörning av värmeväxlaren 3 minuter var 24 timma. Styrning av cirkulationspumpar Då aggregatet kallar på värme eller kyla startas cirkulationspump för respektive vätskekrets. Då behov av tillskotts-värme eller kyla inte är i drift sker motionskörning 3 minuter var 24 timma. Externa driftsfunktioner Braskaminsfunktion Funktionen styrs av extern timer och minskar aggregatets frånluftsfl öde med inställt värde (-2 %) vid aktivering. Detta ger ett lätt övertryck och underlättar när man tänder i braskaminen samt minskar risken för att rök kommer ut i rummet innan skorstenen blivit varm. Flödeskompensering för spiskåpa Funktionen sammankopplas och styrs av spiskåpan och minskar aggregatets frånluftsfl öde med inställt värde (- 2 %) vid aktivering. Detta minskar undertrycket och ger ett effektivare utsug över spisen. Tidsstyrning med veckour Ett veckour kan anslutas till hög-, eller lågfartsingången, eller båda ingångarna. Aggregatet kan då operera i tre alternativa fl ödesintervaller enligt veckourets programmerade driftstider. Forcerad drift med timer eller närvarodetektor Funktionen styrs av extern timer och ökar luftfl ödet till inställt maxfl öde. Används exempelvis i konferensrum eller andra lokaler där personbelastningen varierar. Funktionen kan även kombineras med styrning av spjäll då endast en del av systemet ska påverkas. Energisparläge med närvarodetektor Närvarodetektorn identifi erar om rummet är obemannat och styr aggregatet till minfl öde och energisparläge. Då lokalen är bemannad går aggregatet i normalläge enligt inställt luftfl öde. Luftkvalitetgivare CO2 Givaren mäter personbelastning via CO2 halten i rummet och forcerar fl äkthastigheten mot inställt fl öde för att uppnå önskad CO2-halt. Kylforcering Elektronisk rumstermostat för styrning av FREE med kylbatteri. Givaren känner av då rumstempeaturen överstiger inställt börvärde och styr aggregatet till inställt max luftfl öde och ökar kyleffekten i lokalen. Fuktstyrning En rumshygrostat kan anslutas till aggregatets högfartsingång. Då hygrostaten aktiveras går aggregatet upp på högfart för att transportera bort fukten snabbare. Driftindikering Relä sluter när aggregatet är i drift. Relät bryter när aggregatet är stoppat eller larm har utlösts. Används även för styrning av spjäll. Tillvalsfunktion på MiniWin. Brandcellsavgränsning Brand och röksskyddsfunktion med 2-4st spjäll och 2-4st rökdetektorer uppdelat på två grupper A och B. Vid detektering stänger kontrollenheten spjäll och stoppar aggregat. Funktionskontrollen ger signal till aggregatet som regleras till lågfart och eftervärme stoppas. Uppstår A-larm i aggregatet stänger kontrollenheten spjällen.

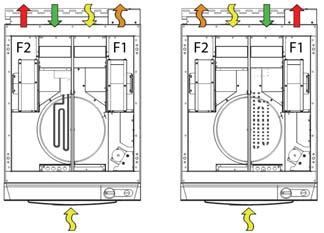

6 Produktbeskrivning FREE serien Användningsområde Aggregatet är avsett för montage i varmt eller kallt utrymme. Aggregatet levereras med en öppningsbar sida. Aggregatet kan installeras med eller utan elektrisk eller vattenburen eftervärmare, vattenburen efterkylare (frikyla) och spjäll. Sidoanslutna aggregat levereras med F1 som vald tilluftsfl äkt, Anpassning till F2 som tilluftsfl äkt görs enkelt i samband med installation. F2 Konstruktion Aggregatets innerhölje och interna plåtdetaljer i aluzinkbelagd stålplåt AZ med korrosionsklass C3 Ytterhöljet är pulverlackerat i RAL 91 med korrosionsklass C4 och en mellanliggande stenullsisolering med 3 eller 5 mm tjocklek i sidor, topp och botten. Kanalanslutningar med muffanslutning för direkt anslutning av kanalljuddämpare. Anslutningar är placerade så det fi nns plats mellan ljuddämpare med 5 mm isolering och de kan dämed monteras direkt mot aggregatets anslutningar. Anslutningar är placerade med avstånd i förhållande till varandra och till aggregatets ytterkant för att förenkla isolering av kanalerna. Interna delar är anpassade för enkel åtkomlighet för service och rengörning. Lucklås utförda med snabblåsande kompressionslås. Låset har ett ändläge som alltid ger rätt åtdragningsmoment åt luckans tätning. F1 Toppanslutna aggregat levereras i vänsterinspektion, d.v.s. med tilluftskanalens anslutning till vänster på aggregatets ovansida. Aggregatet ska placeras på stabilt och stumt underlag. FREE serien är CE-certifi erat och S-märkt för elsäkerhet ooh säkerhetsprovad av tredjepart Intertek Semko. Interna funktionsdelar Aggregatet är utrustat med en energieffektiv roterande värmeväxlare, en tillufts-, och en frånluftsfl äkt, samt utelufts-, och frånluftsfi lter. Den roterande värmeväxlaren drivs via en helsvetsad rundrem, av en elmotor med kuggväxel. Vid behov kan växlaren enkelt demonteras. Vid eventuellt rembrott byts denna lika enkelt utan krav på specialutrustning. Värmeväxlaren dimensionerad utifrån EUROVENT certifi e- rade prestanda. Rotormatris består av standard aluminium, omväxlande slät och korrugerad folie. Folielagren stabiliseras och är sammanfogade av invändiga radiella stagekrar som är fi xerade i nav och i yttre svep, är specialdesignat för lång formstabilitet. Livstidssmorda kullager monterade skyddat i navet. Rengöring med tryckluft är möjligt. Fläktarna är av typen direktdriven ytterrotormotor med energisnåla och tystgående EC motorer med inbyggd styrning. Fläkthjulen är utformade för låg ljudalstring och hög verkningsgrad. Installationsexempel Direktansluten ljuddämpare mot aggregatet och korsade kanaler. Fläktenheten är typ kammarfl äkt som ger låg och laminär utloppshastighet till luftkanalen. Detta immebär att en 9 böj kan direktanslutas mot aggregatet utan nämnvärda tryckförluster. Ute-, och frånluftsfi lter är av typen kompaktfi lter med tätveckad fi ltermedia för bästa fi lterarea och låga tryckfall. Filtrens funktion är mycket viktig för aggregatets funktion och det är därför viktigt att man vid fi lterbyte säkerställer att tryckfallet inte förändras mot originalfi ltrets begynnelsetryckfall.

7 Beskrivning styrsystem FREE serien Styrsystemets grunder Aggregatet är utrustat med ett integrerat styrsystem som reglerar aggregatets funktioner i sekvens. Styrsystemet använder i första hand återvunnen energi och väljer alltid den mest energieffektiva åtgärden för att uppnå inställt börvärde. Tilluftstemperaturen regleras genom att starta och stoppa värmeväxlaren samt starta och stoppa tillskottsvärme om sådan är tillvald. Värmeväxlaren återvinner både värme och kyla, styrsystemet mäter temperaturen i uteluften, frånluften och avgör om tilluften ska värmas eller kylas och om värme-, eller kylåtervinning är möjlig beroende på frånluftstemperaturen. Elektriska anslutningar Via aggregatets centralt placerade anslutningslåda sker matning till aggregatet som är försett med en 1 fas 23V nätsladd 1,8 m med stickpropp, tilluftstemperaturgivare med 5 m kabellängd som ska monteras i tilluftskanalen samt anslutningskabel för Comfortpanelen. I anslutningslådan fi nns ett anslutningskort, förberett med plintar för externt placerade funktioner. Via dessa plintar kan aggregatet styras till hög-, och lågfart, energisparläge, stopp, akutstopp samt reducerad frånluft. Samtliga funktioner ska anslutas till potentialfri brytare. Anslutningskortet är förberett med anslutningsplintar för externa komplement som -1V styrsignal för elvärmare, ventilställdon för värme och kylbatterier samt ställdon för spjäll. På anslutningskortet fi nns reläutgångar för cirkulationspump P1 värme, P2 kyla. Elektrisk eftervärmare matas externt (separat) 1 fas 23 V. Ventilställdon och spjällställdon matas via aggregatets inbyggda transformator 24 VAC Vid behov kan extra Comfortpanel anslutas. Anslutningslådan är försedd med extra kabelutgångar för snabb och enkel installation. Tillvalsfunktioner via externa anslutningar Braskaminsfunktion: (reducerad frånluft) då funktionen aktiveras minskar frånluftsfl äktens styrsignal med -2%, så länge denna ingång är aktiverad. Härigenom bildas ett övertryck i fastigheten för att hjälpa till vid uppstart av braskaminen. Rekommenderad aktiveringstid är -3 minuter. Funktionen bestäms genom att välja ett parametervärde i samband med igångkörning av aggregatet. Högfartsfunktion: (forcerat fl äktläge) då denna ingång aktiveras försätts aggregatet i inställt forcerat läge så länge denna ingång är aktiverad, därefter återgår aggregatet till senast inställda läge i Comfortpanelen. Exempel på användningsområde kan vara närvarogivare, fuktgivare, tidur eller manuell brytare. Lågfartsfunktion: (bortaläge) då denna ingång aktiveras försätts aggregatet i inställt minfl öde så länge denna ingång är aktiverad, därefter återgår aggregatet till senast inställda läge i Comfortpanelen. Med fördel kopplas denna ingång till ett villalarm eller annan extern brytare. Styrsystemets funktioner Då aggregatets luftfl öden injusteras ska även grundtemperatur väljas. Denna grundtemperatur är sedan basen i aggregatets temperaturreglering. Funktionen avser att förhindra att aggregatet överträffar den ordinarie värmekällan och därmed bidrar till en ökad energiförbrukning. Därför ska grundtemperaturens inställning vara samma eller någon grad lägre än den ordinarie värmekällans. Comfortpanelens funktioner Aggregatet levereras med en Comfortpanel, som är en behovsstyrningspanel där användaren enkelt och felsäkert kan påverka systemet. Via Comfortpanelen välja mellan tre förprogrammerade driftlägen, Normal - Eco och Cool, samt fem olika luftfl öden Borta - Passivt - Normal - Aktivt och Forcerat läge. Comfortpanelen ger information om aktuell status, drift, larm och felmeddelanden i form av larmnummer. Vid behov kan ytterligare Comfortpanel anslutas, antingen för service eller som permanent behovspanel. Exempelvis en behovspanel i varje våningsplan. Systemet svarar på senaste påverkan. Temperaturreglering Driftläge Normal: Värmeväxlaren strävar efter att bibehålla inställd grundtemperatur (börvärde), växlaren stoppar då börvärdet är uppnått för att inte förvärma tilluften då det blir varmare ute. Är aggregatet utrustat med eftervärmare eftersträvar denna att hålla tilluftstemperaturen 2 lägre än grundtemperaturen. Driftläge Eco: Värmeväxlaren regleras på samma sätt som i normalläget, men med en begränsning för eftervärmaren som är 3 lägre än grundtemperaturen. Driftsläge Cool: aggregatet eftersträvar att bibehålla grundtemperaturen, minus inställd (fabriksinställning -5) börvärdesförskjutning (parameter 9). Värmeväxlaren övergår i kylåtervinning om frånluftstemperaturen är kallare än uteluftstemperaturen. i detta driftsläge är eventuell eftervärmare stoppad. Faller utetemperaturen under det förskjutna börvärdet övergår värmeväxlaren till värmeåtervinningsfunktion för att bibehålla börvärdet. Vinterjusteringsfunktion Om aggregatet inte utrustats med eftervärmare eller om värmarens kapacitet inte räcker till aktiveras automatiskt vinterjusteringsfunktionen. Aggregatets frånluftsfl äkt ökar då -2% (ställbart) för att höja energiutbytet i värmeväxlaren och på så vis höjs inblåsningstemperaturen. Funktionen aktiveras i samband med igångkörning av aggregatet genom att välja ett värde större än %. Funktionen avser att minska behovet av tillsatt energi. Comfortpanelens placering Tänk på att Comfortpanelen ska placeras centralt och lättåtkomligt för att man som användare, lätt ska kunna påverka sitt inneklimat. Comfortpanelen levereras med anslutningskabel och väggfäste.

8 Beskrivning styrsystem FREE serien Fläktreglering Då aggregatet installeras ska luftfl öden för borta - normal och forcerat fl öde injusteras. Syrsystemet interpolerar sedan luftfl ödet för passivt och aktivt läge automatiskt. Denna funktion säkerställer att det alltid är ett svagt undertryck i fastigheten. Injustering görs individuellt för till-, och frånluftsfl öden i 2-99% i steg om 1%. Forcerad fl äkt: försätter till-, och frånluftsfl äkten i injusterat maxfl öde. Denna funktion kan även aktiveras via extern brytare. Aktiv fl äkt: används då många personer vistas i fastigheten, då många har duschat eller för att ge extra kylning i kombination med driftsläge Cool. Normal fl äkt: standardinställningen där luftfl ödet motsvarar fastighetens dimensionerade fl öde (,35 /m² BYA). Passiv fl äkt: lägre luftfl öde då ingen är hemma, i detta läge stoppas eventuell eftervärmare. Borta fl äkt: försätter till och frånluftsfl ödet till inställt minfl öde (,1 /m² BYA). i detta läge stoppas eventuell eftervärmare. Denna funktion kan även aktiveras via villalarm eller annan extern potentialfri brytare. Larmfunktioner Aggregatets styrsystem har inbyggda säkerhetsfunktioner som avger larm och stoppar aggregatet om fel uppstår. Larm avges genom larmindikering med röd lysdiod och ett larmnummer som visas i displayen. Larm är kategoriserat i tre olika nivåer. A-larm, B-larm och C-larm. A-larm innebär allvarligt fel och stoppar aggregatet. B-larm, innebär ett allvarligt fel men kan vara temperaturrelaterat stoppar ej aggregatet förrän utetemperaturen faller och då övergår till A-larm. C-larm, avser att indikera kommande problem. exempelvis avges c-larm inför dax för fi lterbyte som en påminnelse att beställa nya fi lter. Aggregatet fortsätter att gå. Larmlista: Nr Klass Beskrivning 1: A Akut stopp utlöst 2. A Internt brandlarm 3: A Frysvakt under larmgräns, utetemp < +7 3: B Frysvakt under larmgräns, utetemp > +7 4: A Rotationsvakt, utetemp under +5 4: B Rotationsvakt, utetemp över +5 5: A Frysvaktsgivare defekt 6: A Temperaturgivare defekt 7: A Elbatteri utlöst 8: A Frånluftstemperatur under börvärde < +7 8: B Frånluftstemperatur under börvärde > +7 9: A Tilluftstemperatur under från börvärde 9: B Tilluftstemperatur avviker från börvärde 1: A Tilluftsfl öde under börvärde 11: A Frånluftsfl öde under börvärde 12: A Filter smutsigt 12: B Filter smutsigt 12: C Filter smutsigt 13: A Externt stopp Larmåterställning sker via Comfortpanelen Perioden för driftstid för fi lter är ställbar 6/12 månader. Filterlarm (larm 12) indikeras i displayen då det är en månad kvar till det är dax för fi lterbyte. Vid uppnådd driftstid för fi lterbyte avges larmindikering. Om inte fi lter byts inom en månad stoppas aggregatet. Larmdioden lyser och driftsdioden slocknar. Funktionen avser att säkerställa aggregatets funktion. Tillsyn och underhåll För att aggregatet ska fungera tillfredsställande under hela sin livslängd ska löpande underhåll ske. Främst avses med detta att byta fi lter regelbundet, med minst en gång per år. Hålla rent i aggregatet och anslutande kanalsystem, samt kontrollera aggregats funktioner. Slitagedelar som exempelvis drivrem och tätningar ska vid behov bytas. Detta framgår tydligt i installationsmanualen som medföljer aggregatet vid leverans.

9 Projekteringsanvisningar FREE serien Dimensionering Aggregatets luftfl öde fastställs enligt gällande normer och myndighetskrav för luftväxling. Luftfl ödet i bostäder ska uppgå till minst,35 /m² boyta. Hänsyn ska alltid tas till förväntad belastning och luftfuktighet, som kan innebära att högre luftomsättning behövs. (Gränsvärdet för relativ fukt i frånluften är 25% RH vid -2 DUT, vid högre relativ fuktighet kan kondens bildas i aggregatet med risk för vattenskador som följd). Normalt ska frånluftsfl ödet dimensioneras 5-1% större än tilluftsfl ödet för fastigheten. Det är viktigt att frånluftsfl ödet är minst samma eller större är tilluftsfl ödet, i omvänd ordning kan detta leda till kondensutfällning i den roterande värmeväxlaren och risk för vattenskador som följd. Imkanal för spiskåpa får ej anslutas För bästa funktion ska imkanal från spiskåpa ledas direkt ut i det fria. I nybyggda fastigheter rekommenderar vi spiskåpor med hög osuppfångningsförmåga redan vid låga luftfl öden för att motverka problem med undertryck i fastigheten. Reducerad frånluft Aggregatets funktions för reducerad frånluft kan kopplas till spiskåpan för att motverka undertrycket. Vinterjustering Då man avser att använda funktionen för vinterjustering är det viktigt att dimensionera från-, och avluftskanaler för ett fl öde som är 2 % större än normalfl ödet. Funktionen är ställbar -2% % innebär att funktionen är inaktiverad. Luftflödesinjustering Då aggregatet luftfl ödesinjusteras ska detta utföras i tre olika fl ödesnivåer, borta-normal och forcerat fl öde. Bortaläget är avsett att utgöra minfl öde då ingen vistas i bostaden och ska därmed dimensioneras för minst,1 /m² boyta enligt BBR. Önskas tätare steg mellan fl äktlägen för borta-reducerat-normal kan detta avhjälpas genom att ställa bortaläget närmare normalläget. Normalläge avser bostadens dimensionerade fl öde och forcerat läge avser maximalt maxfl öde för anläggningen. Borta-normal och maxläge är individuellt justerbara i steg om 1% och är avsedda att balanseras så bostaden alltid har ett säkerställt undertryck. Anslutande kanaler Tänk på att kanalerna på aggregatets kalla sida ska isoleras mot kondens. Avluftskanalen blir mycket kall (-) och det är därför viktigt att nya som befi ntliga kanaler isoleras i sin helhet, minsta kontakt med omgivande varm luft medför kondensutfällning Använd aldrig böjbara fl exibla ljuddämpare eller liknande. Dessa läcker ljud tilll omgivning och skapar onödigt höga tryckfall i kanalsystemet. Använd plåtkanaler i anslutning till aggregatet, undvik om möjligt att direktansluta kort-böjar och T-rör. Tänk på att isolera utrymmet runt kanalerna innan eventuell takanslutning monteras. Använd gärna mjuk stenullsisolering och fyll utrymmet runt kanalerna. Detta ger en effektiv ljuddämpning till omgivning. Luftriktningar Uteluft - Frisk kall uteluft från det fria på väg till aggregatet Tilluft - Frisk förvärmd uteluft på väg till lokalen Frånluft - Förbrukad varm luft på väg till aggregatet Avluft - Förbrukad kall luft på väg ut i det fria Ljuddämpare Placera om möjligt alltid ljuddämpare direkt mot aggregatets kanalanslutningar för att förhindra ljudläckage till omgivning. I de fall detta inte är möjligt skall kanal mellan aggregatets kanalanslutning och ljudämparens anslutning isoleras med erforderlig isolering. Intagsgaller Använd väderskyddad intagshuv/galler med inloppshastighet under 3 m/s för att förhindra medryckning av snö och regn. Välj ett intagsgaller utan insektsnät efter som detta kan igensättas med påfrysning vid dimma och minusgrader. Placera intaget så det inte utsätts för snörök. Dimensionera för ett tryckfall under 1 Pa vid normalfl ödet. Minfl ödet är ställbart 2-99% Normalfl öde är ställbart 35-99% Maxfl öde är ställbart 35-99% Aggregat med elvärmare Lägsta fl öde i normalläge får inte dimensioneras lägre än minfl öde enligt fl ödesdiagram efter som detta innebär att eleftervärmaren kan överhettas. I borta och reducerat fl äktläge är eleftervärmaren i stoppat läge. Braskamin funktion (reducerad frånluft) Funktionen aktiveras av extern potentialfri kontakt, avser att minska frånluftsfl ödet under begränsad tid (max 3 minuter) och därmed bidra till ökat drag i braskaminen då denna tänds. Funktionen luftfl ödesinjusteras i samband med installationen och är ställbar -2%. % innebär att funktionen är inaktiverad.

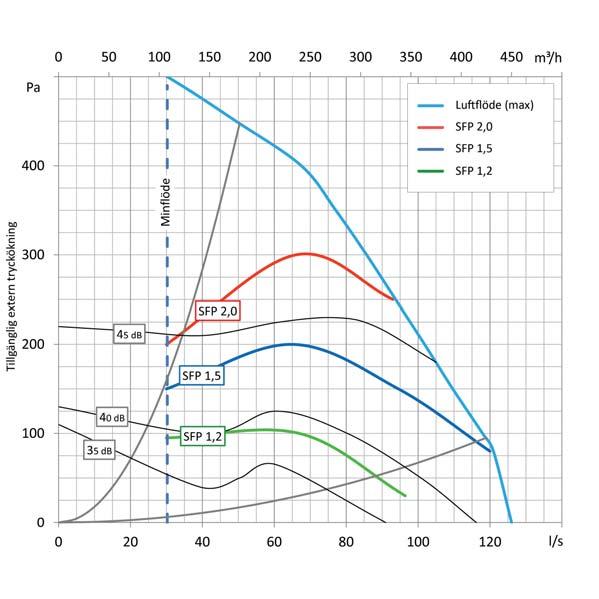

10 Dimensionering FREE-H9 Luftflödesdiagram 19 Tilluftstemperatur FREE 9 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q r ur tu ra er pe mp em te tst illuft Ti T Tillskottsvärme FREE 9 Temperaturökning i elbatteri i elbatteri I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck Tekniska data FREE-H9 FREE-H9EL Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 23 W 93 W Maxbelastning 1,8 A 4, A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 41x195x45 mm Vikt 55 kg Kanalanslutning 4x Ø16, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval kanalmont. 3W, 6W, 9W Inbyggt i aggregat 7W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 g ng nin kn ök rö ur atu ra er mpe em Te a all Pa kfa ck yc Try Tryckfall tillbehör FREE 9 Kanalmonterade värme/kylbatterier lb Vattenbatteri 16 Kylbatteri 2 Elbatteri 16/9W Elbatteri 16/6W Elbatteri 16/3W Effekt 9 W Effekt 6 W Effekt 3 W Förklaring till diagrammen finns längs bak i katalogen

11 Mått och anvisningar FREE-H9 Måttuppgifter Elanslutning Installationsvarianter Horisontellt montage Vertikalt montage Ljuddata FREE H9 Ljud till kanal trycksida Viktad ljud Flöde 1Pa effektnivå LWA, db(a) FREE H9 Ljud till kanal sugsida Viktad ljud Flöde 1Pa effektnivå LWA, db(a)

12 Dimensionering FREE-V9 Luftflödesdiagram 19 Tilluftstemperatur FREE 9 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q r ur tu ra er pe mp em te tst illuft Ti T Tillskottsvärme FREE 9 Temperaturökning i elbatteri i elbatteri I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck Tekniska data FREE-V9 FREE-V9EL Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 23 W 93 W Maxbelastning 1,8 A 4, A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 41x195x45 mm Vikt 6 kg Kanalanslutning 4x Ø16, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval kanalmont. 3W, 6W, 9W Inbyggt i aggregat 7W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 g ng nin kn ök rö ur atu ra er mpe em Te a all Pa kfa ck yc Try Effekt 9 W Effekt 6 W Effekt 3 W Tryckfall tillbehör FREE 9 Kanalmonterade värme/kylbatterier lb Vattenbatteri 16 Kylbatteri 2 Elbatteri 16/9W Elbatteri 16/6W Elbatteri 16/3W Förklaring till diagrammen finns längs bak i katalogen

13 Mått och anvisningar FREE-V9 Måttuppgifter Elanslutning Vertikalt montage Installationsvarianter Horisontellt montage Ljuddata FREE V9 Ljud till avluftskanal trycksida (F1) Viktad ljud Flöde 1Pa effektnivå LWA, db(a) FREE V9 Ljud till tilluftskanal trycksida (F2) Viktad ljud Flöde 1Pa effektnivå LWA, db(a) FREE V9 Ljud till kanal sugsida Viktad ljud Flöde 1Pa effektnivå LWA, db(a)

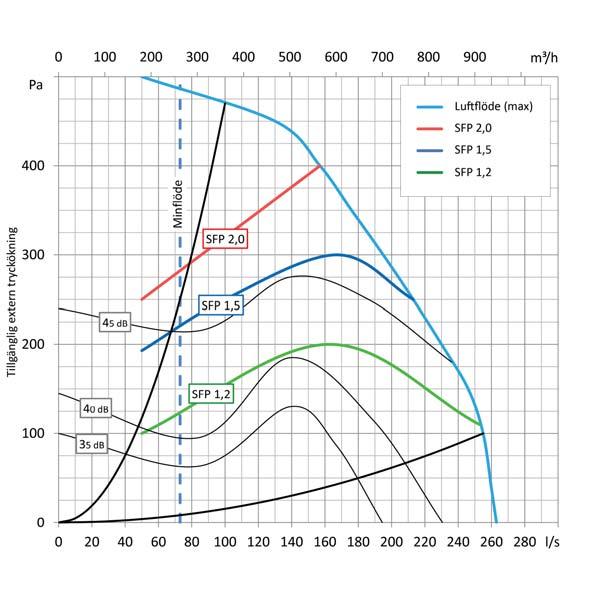

14 Dimensionering FREE-H16 Luftflödesdiagram db 45 db de öd flö nf Min Luftflöde (max) ffl SFP 2, SFP 1,5 SFP 1,2 r ur tu ra er pe mp em te tst illuft Ti T Tilluftstemperatur FREE 16 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q 2 2 SFP 2,2 4db 4 db 1 35db 35 db SFP 1,5 SFP 1, Tillskottsvärme FREE 16 Temperaturökning i elbatteri i elbatteri Effekt 9 W Effekt 6 W I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck C g ng nin kn rö ök ur atu ra er mpe em Te 2 1 Tekniska data FREE-H16 Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 378 W Maxbelastning 2,69 A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 5x245x45 mm Vikt 8 kg Kanalanslutning 4x Ø2, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval 6W / 9W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 l Pa al kfa ck yc Try T 5 Tryckfall tillbehör FREE 16 Kanalmonterade värme/kylbatterier lb Vattenbatteri 2 Kylbatteri 2 Kylbatteri 25 Elbatteri 2/9W Elbatteri 2/6W Förklaring till diagrammen finns längs bak i katalogen

15 Mått och anvisningar FREE-H16 Måttuppgifter Elanslutning Installationsvarianter Ljuddata FREE H16 Ljud till avluftskanal trycksida (F1) Viktad ljud Ext 1Pa effektnivå Flöde LWA, db(a) FREE H16 Ljud till kanal sugsida Viktad ljud Ext 1Pa effektnivå Flöde LWA, db(a)

16 Dimensionering FREE-V16 Luftflödesdiagram db 45 db de öd flö nf Min Luftflöde (max) ffl SFP 2, SFP 1,5 SFP 1,2 r ur tu ra er pe mp em te tst illuft Ti T Tilluftstemperatur FREE 16 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q 2 2 SFP 2,2 4db 4 db 1 35db 35 db SFP 1,5 SFP 1, Tillskottsvärme FREE 16 Temperaturökning i elbatteri i elbatteri Effekt 9 W Effekt 6 W I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck C g ng nin kn rö ök ur atu ra er mpe em Te 2 1 Tekniska data FREE-V16 Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 378 W Maxbelastning 2,69 A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 5x245x45 mm Vikt ca 97 kg Kanalanslutning 4x Ø2, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval 6W / 9W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 l Pa al kfa ck yc Try T 5 Tryckfall tillbehör FREE 16 Kanalmonterade värme/kylbatterier lb Vattenbatteri 2 Kylbatteri 2 Kylbatteri 25 Elbatteri 2/9W Elbatteri 2/6W Förklaring till diagrammen finns längs bak i katalogen

17 Mått och anvisningar FREE-V16 Elanslutning Måttuppgifter Vertikalt montage Installationsvarianter Ljuddata Horisontellt montage FREE V16 Ljud till avluftskanal trycksida (F1) Viktad ljud Ext 1Pa effektnivå Flöde LWA, db(a) FREE V16 Ljud till tilluftskanal trycksida (F2) Viktad ljud Ext 1Pa effektnivå Flöde LWA, db(a) FREE V16 Ljud till kanal sugsida Viktad ljud Ext 1Pa effektnivå Flöde LWA, db(a)

18 Dimensionering FREE-H23 Luftflödesdiagram Tilluftstemperatur FREE 23 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q r ur tu ra er pe mp em te tst illuft Ti T Tillskottsvärme FREE 23 Temperaturökning i elbatteri i elbatteri I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck Tekniska data FREE-H23 Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 378 W Maxbelastning 2,69 A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 68x3x45 mm Vikt 14 kg Kanalanslutning 4x Ø3, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval 9W / 12W / 3W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 C g ng nin kn rö ök ur atu ra er mpe em Te l Pa al kfa ck yc Try T Tryckfall tillbehör FREE 23 Kanalmonterade värme/kylbatterier lb Kylbatteri 25 Vattenbatteri 25 Elbatteri 25/3 W Elbatteri 25/21 W Elbatteri 25/9 W Förklaring till diagrammen finns längs bak i katalogen Effekt 3 W Effekt 21 W Effekt 9 W

19 Mått och anvisningar FREE-H23 Måttuppgifter Elanslutning Installationsvarianter Ljuddata FREE H23 Ljud till kanal trycksida Flöde 2Pa FREE H23 Ljud till kanal sugsida Flöde 2Pa

20 Dimensionering FREE-V23 Luftflödesdiagram Tilluftstemperatur FREE 23 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q r ur tu ra er pe mp em te tst illuft Ti T Tillskottsvärme FREE 23 Temperaturökning i elbatteri i elbatteri I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck Tekniska data FREE-V23 Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 378 W Maxbelastning 2,69 A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 68x3x45 mm Vikt 177 kg Kanalanslutning 4x Ø25, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval 9W / 12W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 C g ng nin kn rö ök ur atu ra er mpe em Te l Pa al kfa ck yc Try T Tryckfall tillbehör FREE 23 Kanalmonterade värme/kylbatterier lb Kylbatteri 25 Vattenbatteri 25 Elbatteri 25/3 W Elbatteri 25/21 W Elbatteri 25/9 W Förklaring till diagrammen finns längs bak i katalogen Effekt 3 W Effekt 21 W Effekt 9 W

21 Mått och anvisningar FREE-V23 Måttuppgifter Installationsvarianter Elanslutning Ljuddata FREE V23 Ljud till avluftskanal trycksida (F1) Flöde 2Pa FREE V23 Ljud till tilluftskanal trycksida (F2) Flöde 2Pa FREE V23 Ljud till kanal sugsida Flöde 2Pa

22 Dimensionering FREE-H36 Luftflödesdiagram Tilluftstemperaur FREE 36 Vid 2DUToch+22DIN C DUT och +22 C DIN Min M nflö öd e6 Luftfl ö d e (m a x) SFP 2,5 SFP 2, SFP 1,5 r ur tu ra er pe mp em te tst illuft % mer frånluft q 5 % mer frånluft q SFP 2,5 Ti T SFP 2, SFP 1, I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck Tekniska data FREE-H36 Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 945 W Maxbelastning 4,1 A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 68x3x45 mm Vikt kg Kanalanslutning 4x Ø3, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval 9W / 12W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 g ng nin kn ök rö ur atu ra er mpe em Te a all Pa kfa ck yc Try T Tillskottsvärme FREE 36 Temperaturökning i elbatteri i elbatteri Tryckfall tillbehör FREE 36 (Ø3) Kanalmonterade värme/kylbatterier lb Vattenbatteri 3 eff. II Vattenbatteri 3 eff. I Kylbatteri 3 Elbatteri 3/3 W Elbatteri 3/21 W Effekt 3 W Effekt 21 W Effekt 9 W Förklaring till diagrammen finns längs bak i katalogen

23 Mått och anvisningar FREE-H36 Måttuppgifter Elanslutning Installationsvarianter Ljuddata FREE H36 Ljud till kanal trycksida Viktad ljud Flöde 2Pa effektnivå LWA, db(a) FREE H36 Ljud till kanal sugsida Viktad ljud Flöde 2Pa effektnivå LWA, db(a)

24 Dimensionering FREE-V36 Luftflödesdiagram 7 6 e Min nflö öd SFP 2,5 SFP 2, SFP 1, I ovanstående diagram utläses följande: Blå heldragen linje Max luftfl öde i relation till externt tryck Blå streckad linje Min inställbart fl öde i driftläge normal Grå linje Ljudnivå (db A) till omgivning (beräknad) Svart linje Rekommenderat arbetsområde max Grön, Blå, Röd linje SFP-värde i relation till fl öde och tryck Tekniska data FREE-V36 Luftfl ö d e (m a x) SFP 2,5 SFP 2, SFP 1,5 Märkspänning 1~ 23V 5Hz Säkring 1 A Märkeffekt total 945 W Maxbelastning 4,1 A Kammarfl äkt, typ B-hjul/EC-motor Filterklass till/från F7/F7 Filtermått BxHxD 68x3x45 mm Vikt 19 kg Kanalanslutning 4x Ø25, muff Återvinningsgrad Upp till 89 % Hölje utsida Vit RAL91 Korrisionsklass inv/utv C3/C4 Täthetsklass L2 Anslutning för spiskåpa Nej Comfortpanel Ja Elbatteri Tillval 9W / 12W Vattenburet värmebatteri Tillval Vattenburet kylbatteri Tillval Frånluftens tillstånd +/+4, Max 25% RH vid -2 UL Uteluftens tillstånd -2 / 99% RH Tilluft Ställbar +/+25 Omgivande tillstånd aggregat +5/+45 max 8% RH Omgivande tillstånd panel +1/+4 max 8% RH Kapslingsklass IP21 r ur tu ra er pe mp em te tst illuft Ti T g ng nin kn ök rö ur atu ra er mpe em Te l Pa al kfa ck yc Try T Tillskottsvärme FREE 36 Temperaturökning i elbatteri i elbatteri Tryckfall tillbehör FREE 36 (Ø25) Kanalmonterade värme/kylbatterier lb Tilluftstemperaur FREE 36 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q Kylbatteri 25 Vattenbatteri 25 Elbatteri 25/3 W Elbatteri 25/21 W Elbatteri 25/9 W Effekt 3 W Effekt 21 W Effekt 9 W Förklaring till diagrammen finns längs bak i katalogen

25 Mått och anvisningar FREE-V36 Måttuppgifter Installationsvarianter Elanslutning Ljuddata FREE V36 Ljud till avluftskanal trycksida (F1) Viktad ljud Flöde 2Pa effektnivå LWA, db(a) FREE V36 Ljud till tilluftskanal trycksida (F2) Viktad ljud Flöde 2Pa effektnivå LWA, db(a) FREE V36 Ljud till kanal sugsida Viktad ljud Flöde 2Pa effektnivå LWA, db(a)

26 Komplement & tillval Elektrisk eftervärmare: Kanalmonterad eftervärmare, placeras i tilluftskanal. Inbyggd förregling och pulser. Styrsignal ansluts till aggregatet. Ska förses med separat elektrisk matning. För dimensionering av fl öde och storlek, se avsnitt Dimensionering för respektive aggregat. Modell Art. nr: D (Ø mm) W Min flöde () FREE-9 9xxx FREE FREE FREE FREE FREE-23/ FREE-23/ FREE-23/ FREE-23/ FREE-23/36 9xxx Vattenburen eftervärmare, komplett paket: Kanalmonterad eftervärmare, placeras i tilluftskanal. Levereras komplett med batteri, 3-vägs ventil & 24VAC ventilställdon samt frysskyddsgivare av anliggningstyp som monteras på värmarens retursida. Ventilställdon och frysskyddsgivare ansluts elektriskt i aggregatet. Aggregat som förses med vattenbatteri ska alltid utrustas med spjäll på uteluftskanal för att förhindra frysrisk vid stoppat aggregat. I dessa paket ingår även späll med ställdon. Underlag för dimensionering av fl öde och temperaturer fi nns på separat datablad. Fråga din säljare. Modell Art. nr: D (Ø mm) B H K dy F G L FREE-9 TB FREE-16 TB FREE-23/36 TB FREE-36/36 TB Vattenburen Frikylare: Kanalmonterad tillskottskylare, placeras i tilluftskanal. Levereras komplett med batteri, 3-vägs ventil & 24VAC ventilställdon. Ventilställdon ansluts elektriskt i aggregatet. Underlag för dimensionering av fl öde och temperaturer fi nns på separat datablad. Fråga din säljare. Modell Art. nr: D (Ø mm) B H K dy F G L FREE-9/16 TB FREE-23/36 TB FREE-23/36 TB

27 Komplement & tillval Spjäll med ställdon: Kanalmonterat avstängninsspjäll typ 3. Spjällställdon 24VAC med fjäderåtergång. Spjället stänger vid strömavbrott eller larm då frysrisk föreligger. Spjällställdonet ansluts elektriskt till aggregatet. Spjäll & ställdon ingår i det kompletta paketet för vattenbatteri. Modell Art. nr: D (Ø mm) FREE-9 TB1 16 FREE-16 TB25 2 FREE-23/36 TB11 25 FREE-23/36 TB12 3 Extra Comfortpanel: TB16 Alla aggregaten i Free-serien kan utrustas med en extra Comfortpanel. Lämpligt tillval vid 1½-plans hus med en panel i varje våningsplan. Senaste knapptryckning prioriteras. Levereras med 1 m kabel och väggfäste. Förlängningskabel Comfortpanel TBXX Önskas längre anslutningskabel för Comfortpanelen än standardlängd ska detta beställas separat, uppge längd vid order. Maxlängd 5 m. Gummiunderlägg: REXZ-14 Mjukt gummiunderlägg för aggregatplacering på lätta bjälklag. Reservfilter: 996 Originalfi lter för FREE-9, Beställs per luftriktning, fi lterklass F7 Reservfilter: 9428 Originalfi lter för FREE-16, Beställs per luftriktning, fi lterklass F7 Reservfilter: 91 Originalfi lter för FREE-23/36 Beställs per luftriktning, fi lterklass F7

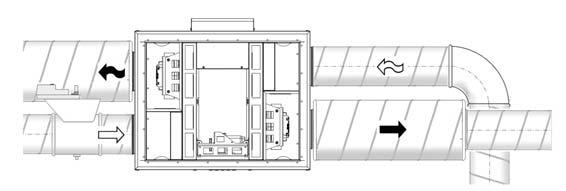

28 Projekteringsanvisning Bra att veta Ljuddämpare: Aggregatet är konstruerat för direkt anslutning av kanalljuddämpare. Försök om möjligt att alltid placera ljuddämpare så nära aggregatet som möjligt för maximal och effektiv ljuddämpning. Aggregatets kanalanslutningar är placerade diagonalt med inbördes utrymme och i förhållande till aggregatets yttermått för att få plats med ljuddämpare och isolering, utan att dessa gör ingrepp i varandra. Kanaler kan även korsas enkelt utan extra böjar. Placering eftervärmare/kylare: Placera värmare/kylare minst 2x kanal Ø efter kanalböj. Då värmare och kylare installeras ska alltid värmaren placeras först i luftriktningen sett. Tilluftgivaren ska placeras minst 5x kanal Ø efter värmare, kylare eller fl äktutlopp i luftriktningen sett. Då vätskebatterier används ska uteluftsspjäll alltid installeras för att förhindra frysrisk. Anslutning vattenbatteri Anslutning av vattenbatteri ska utföras med motströms cirkulation av vätskefl ödet i förhållande till luftfl ödet. Frysskyddsgivare för värmebatteri ska monteras på returledningen och isoleras in för att få rätt mätvärde.

29 Projekteringsanvisning Bra att veta Kompakta byggmått: FREE-V23/36 kan utrustas med 9 mm kanalljuddämpare och 9 böj utan att överstiga 25 mm bygghöjd. FREE-H9 är konstruerad för inpassage genom vindstaklucka med minmått på 445 mm då inspektionsluckan demonteras. Aggregatets placering Aggregatet ska placeras på stumt underlag med mellanliggande gummiunderlägg REXZ-14. Använd aldrig stenullsskiva efter som denna i de fl esta fall medför ökade problem med överföring av stomljud till lätta bjälklag. Aggregatet ska placerad minst 5 mm från vägg för att inte luftljud ska överföras till byggnadens stomme. Tänkt på ryggningsavstånd och erforderligt utrymme för fi lterbyte framför aggregatets inspektionssida. Elektriska anslutningar Tillvalsutrustning som ställdon och extra komfortpanel mm. kopplas in i aggregatets anslutningslåda. På anslutningslådans baksida fi nns extra urtag med kabelgenomförningar för enkel kabelinstallation. På anslutningskortet i lådan fi nns plintanslutningar förberedda för elektrisk inkoppling av den tillvalsutrustning som erbjuds till aggregatet. Här ansluts även externa styrfunktioner som bortaläge, hög-, och lågfart, reducerad frånluft och externt stopp samt pumpstyrning för värme och kyla. Leveransutförande FREE-H9, och V9 levereras i rejäl pappkartong med bärhandtag på vardera sida och normalt placerad på halvpall. FREE-23/36 levereras inplastade med skyddsemballage för hörnen, bandad på helpall. Eventuell extrautrustning placeras normalt på aggregatets ovansida, bandas fast och plastas in med sträckfi lm vilket utgör ett enklare väderskydd. Tänk på att aggregaten ska förvaras torrt. FREE-23/36 är försedda med bottenbalk med urtag för gaffeltruck på aggregatets kortsida för smidig intransport till uppställningsplats.

30 Så här läses diagrammen Luftflödesdiagram Tilluftstemperatur FREE 23 Vid 2DUToch+22DIN C DUT och +22 C DIN % mer frånluft q 5 % mer frånluft q r ur tu ra er pe mp em te tst illuft Ti T Tillskottsvärme FREE 23 Temperaturökning i elbatteri i elbatteri Effekt 3 W Effekt 21 W Effekt 9 W 1 Välj ut aktuell arbetspunkt i Luftflödesdiagrammet Exempel: 22 (8 ) och externt tryck Pa Från arbetspunkten kan utläsas: SFP 1,2 kw/m³/s och ca 43 db till aggregatets omgivning. 2 Överför aktuellt luftflöde till högra kolumnen I det översta diagrammet kan vi nu utläsa en tilluftstemperatur på ca +16 vid en frånluftstemperatur på +22 och en uteluftstemperatur på Val av effektstorlek i tillskottsvärmare Med +16 i tilluften efter aggregatet kan vi nu bestämma hur stort effektbehovet för eftervärmaren är, i exemplet får vi 19 efter batteriet vid en effekt på 9 W. 4 Fastställ tryckfallet hos valda tillbehör De olika linjerna indikerar aktuellt tryckfall. Det sammantagna tryckfallet, som i exemplet för (A) Kylbatteri och (B) Vattenbatteri uppgår till ca 53 pa. 5 Överför tryckfallet för tillbehören Addera det externa tryckfallet i luftfl ödesdiagrammet för att fastställa prestanda och tillgängligt externt tryck. Ny arbetspunkt med tillbehör innebär SFP på ca 1,35 och 45 db i ljud tillomgivning. C g ng nin kn rö ök ur atu ra er mpe em Te l Pa al kfa ck yc Try T Tryckfall tillbehör FREE 23 Kanalmonterade värme/kylbatterier lb A 2 1 B C Kylbatteri 25 Vattenbatteri 25 Elbatteri 25/3 W Elbatteri 25/21 W Elbatteri 25/9 W Det aktuella exemplet fi ck till följd att arbetspunkten hamnade nära aggregatets maximala kapacitet, välj i detta fall en större aggregatstorlek.

31 Noteringar

32 M:Dokumentation/produktbroschyrer Luftmiljö AB tillverkar luftbehandlingsaggregat (FTX) med inbyggd styrutrustning samt där tillhörande kringutrustning. Verksamheten bedrivs med produktion och utveckling i Lidköping och försäljningskontor i Stockholm och Göteborg. Vi eftersträvar: Lägre energiförbrukning - Lägre ljudnivå - Lättare att använda - Lättare att sköta Luftmiljö AB Änghagsgatan Lidköping Tel:
