TK SERIES USER GUIDE. 1. Product Image

Transkript

1 TK SERIES USER GUIDE 1. Product Image Innehållet i förpackningen a. Spårningsutrustning b. Micro USB laddningskabel c. Skruvmejsel och skruvar d. Användarguide 2. Installation Manual 2,1 SIM-kort före installation, specifikation not a. Endast GSM Normal SIM b. SIM-kort bör ha sin GPRS funktionen aktiverad. d. SMS begäran fungerar bara om nummerpresentation funktionen är aktiverad 2.2 SIM-kort Installationer och borttagning a. Öppen vattentät gummi b. Sätt i SIM-kortet i SIM-kortplatsen, metallsidan upp, klippt hörn till höger. c. Gröna lampan blinkar en gång och vänder sig till stadigt i 10 sekunder och sedan slocknar. d. Ring enhetens SIM-nummer och det är tänkt att få igenom utan svar. (om du är med hjälp av en data SIM som inte stöder samtalsfunktionen, ignorera det här steget.) e. Se till att vattentäta gummi stängs efter SIM installation 2.3 anordning installationer a. Undvik all metall miljö för att se till att enheten kan ta emot GSM och GPS signal. b. Undvik miljö med hög temperatur som ovan bilmotorn 3. Knapp Funktion Vi rekommenderar starkt att du laddar produkten innan du använder den första gången. Enheten kommer att automatiskt vara påslaget när SIM-kortet sätts in. Tryck inte någon knapp när du använder den för första gången. 3,1,1 Knapp Funktion för GPS-funktionen OBS: "knapp" tryck måste vara mindre än 2 sekunder var i alla användningsområden

2 Denna blå kontrollknapp är i botten av enheten a. Power On: Tryck kontrollknappen 5 gånger. Gröna lampan blinkar en gång och vänder sig till stadigt på under 10 sekunder, och sedan stängs. b. Avstängning: Tryck kontrollknappen 10 gånger. Den blå indikatorlampa blinkar 5 gånger c. Reset: Tryck kontrollknappen 15 gånger för att återställa alla inställningar. Den blå indikatorlampa kommer blinkar 3 gånger. Sätt i SIM igen och systemet kommer att vara på. d. Laddning: En röd lampa är stadigt under laddning och släcks när det är fulladdat. 3,2 Panik Knapp 2 korta tryck och ett långt tryck på kontrollknappen kommer att utlösa en SOS varning till registrerade huvudnummer och kommer att laddas upp till servern. 3,3 Släpp Larm Systemet har utrustat med en Släpp Larm knapp. När enheten är monterad på metallytan över en minut, kommer varning utlösas. Mästare nummer får en SMSsignal när enheten tas bort. System standard On. 3. Knappfunktion 3.1 Knapp Funktion för GPS-funktion Vi rekommenderar starkt att du laddar produkten innan du använder den första gången. Och var noga med att SIM-kortet sitter rätt innan strömmen slås på. a. Slå på: Tryck och håll strömbrytaren intryckt tills det blå lampan lyser. Det kommer att blinka när du upptäcker GSM-signal, och vrider sig stadigt i 10 sekunder och släcks sedan av. b. Avstängning: Skicka kommando * poweroff * när SIM-kortet är inlagt. Om det inte finns något SIM-kort, tryck och håll ned knappen tills blått ljus blinkar 3 gånger. c. Panikknapp: Håll strömbrytaren intryckt i 3 sekunder för att generera en SOS-samtalalarm till det förinställda nödnumret. Ingen indikeringslampa lyser. d. Laddning: Det blå ljuset är stadigt på under laddningen och stängs av när den är fulladdat

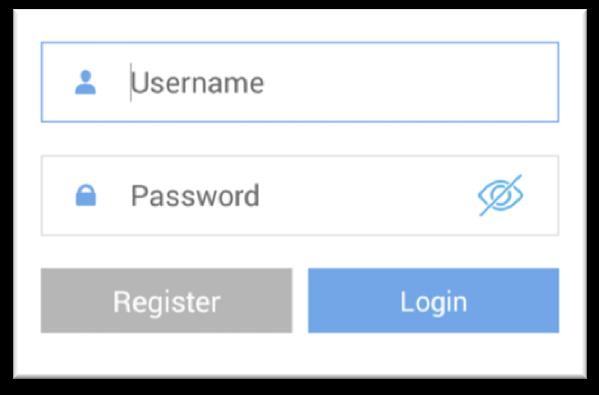

3 App användarhandbok 1. Spårning via webbplats och applikationer Spårning Webbplats: QR-koder för IOS och Android-app finns längst ner på framsidan, skanna och ladda ner dem. Användarnamn: Registrerat Master telefonnummer. Lösenord: Standard som

4 2.1 Registrera ett konto Ange APN APN är åtkomstpunktsnamn. Den korrekta APN måste ställas in för att möjliggöra för användaren att skicka data till servern. Olika SIMkort har olika APN, se till att du har bekräftat rätt APN-information med SIM-leverantören när du köper SIM-kortet

5 Tabellen nedan är ett exempel på den populära operatörsdata. Vänligen se din operatörs webbplats för att hitta APN-inställningarna för din sim. Operator APN Operator APN Username Password KPN (NL) internet KPN (NL) internet - - Orange (PL) internet Orange (PL) internet internet internet T-Mobile (US) internet2.vociestream.com Vodafone (NZ) O2 (DE) TIM (IT) Mobister (BE) AirTel (IN) Orange(FR) internet inbox.tim.it web.pro.be airtelgprs.com orange.fr Registrering av konto A. Se till att du anger landskoden före ditt telefonnummer och du släpper ut den första 0 av ditt nummer. T ex: för NL an för Belgien B är standardinloggningslösenordet. Och det kan förändras på spårningssidan på C.

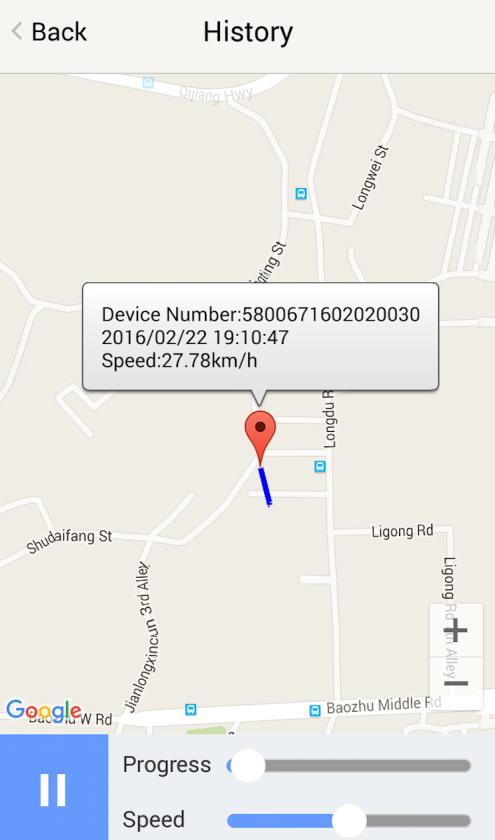

6 3. Kontrollrum Home Funktionslista för appen Enheter För att visa alla enheter under samma konto. Tryck på enhetens serienummer för att välja den du behöver kontrollera. 3.1 Spårning i realtid För att få senaste platsen för enheten Peka på Peka på få GSM plats få GPS plats3.2 Historisk granskning För att visa den tidigare platsen för den valda enheten

7 3.2 Historisk granskning För att visa den tidigare platsen för den valda enheten 3.3 Online Command Online Command kan styra enheten från APP via SMS, så SMS-kostnaden debiteras av SIMleverantören av din smartphone när du skickar dessa kommandon. Och alla svar från enheten skickas tillbaka till app via GPRS-data, så svaren visas som push notification, och alla poster kan kontrolleras i meddelandesektionen.

8 3.3.1 Aktuell GPS-position För att uppdatera den senaste GPS-platsen för enheten. Den senaste platsen laddas upp till hemsidan och app kartan Nuvarande LBS-läge För att uppdatera enhetens senaste GSM-plats. Den senaste platsen laddas upp till hemsidan och app kartan Spårning i realtid Gör att enheten kan ladda upp 6 platser till servern varje minut när enheten är igång Kontrollera GPS-platsen Enheten laddar upp GPS-platsen i det angivna intervallet när enheten är i rörelse. Standard som 1GPS-platsuppladdningar var 6: e timme Kontrollera LBS-platsen Enheten kommer att ladda upp GSM-plats i bestämt intervall. Oavsett enhet är i rörelse eller inte. Standard som 1GSM-plats var 30: e minut. Att lägga LSB funktion på ett lågt intervall är den bästa strömsparningsfunktionen Djup sömn Enheten kommer att gå till djupt viloläge och vakna efter det angivna intervallet och kommer att vara vaken i 12 minuter. Om det inte kommer några nya kommandon på 12 minuter, går enheten tillbaka till djupt viloläge för nästa inställda intervall. Telefonfunktionen kommer att vara avstängd under djup sömn, och inget samtal eller SMS kan svaras tills enheten vaknar Motion Sleep Enheten kommer att gå till djupt viloläge och vakna när rörelse detekteras och kommer att vara vaken i 12 minuter. Om det inte finns några nya kommandon mottagna på 12 minuter går enheten tillbaka till djupt viloläge tills nästa rörelse detekteras. Telefonfunktionen kommer att vara avstängd under djup sömn, och inget samtal eller SMS kan svaras tills enheten vaknar Andra Statusfråga Kontrollera systemstatus, svar kommer att visas i meddelandesektionen

9 Enhetsinformation Kontrollera information om programvaruupplagan och enhetens serienummer. Svar kommer att visas i meddelandesektionen. 3.4 Enhetsmonitor Alla enheter visas på den senaste platsen. 4. Panikknapp Strömknappen är panikknappen. Om det finns ett SIM-kort, tryck och håll ned för att aktivera SOSvarning. SOS-varningen kommer att laddas upp till hemsidan som "SOS! HJÄLPA! SOS!! HJÄLPA!! SOS!!! HJÄLP!!! ", och visas i meddelandesektionen Note: 1. Gränssnittet till Appen du laddar ner kan skilja sig från skärmdumpen i användarhandboken eftersom den uppdaterades. 2. Some features of APP may not support the model you are buying. Check the following SMS command service guide to confirm the detail function list for your tracker. Notera: 1. Gränssnittet till Appen du laddar ner kan skilja sig från skärmdumpen i användarhandboken eftersom den uppdaterades. 2. Vissa funktioner i APP kanske inte stöder modellen du köper. Kontrollera följande SMSkommandotjänstguide för att bekräfta detaljfunktionslistan för din spårare. SMS Kommandon Användarhandbok SMS-kommandon är för icke-smartphone-användare eller som bara vill styra enheten via SMSkommandon utan att använda App. 1. Registrering 1.1 Ställ in APN APN är åtkomstpunktsnamn. Den korrekta APN måste vara inställd så att enheten kan skicka data till servern. Olika SIMS har olika APN, se till att du har bekräftat rätt APN-information hos Simleverantören när du köper Sim.

10 Kommando * Apn * APN namn * användarnamn * lösenord * Vissa APN går utan användarnamn och lösenord, du kan bara lämna dem tomma. Exempel: Orange Frankrike APN: orange.fr Användarnamn: orange Lösenord: orange Korrekt kommandoformat * apn * orange.fr * orange * orange * Exempel: China Union APN: uninet Användarnamn: null Lösenord: null Rätt kommandoformat * apn * uninet * Din mobiltelefon kommer att få bekräftelse att den utnämnda APN är inställd (Se skärm dump). 1. Gränssnittet till Appen du laddar ner kan skilja sig från skärmdumpen i användarhandboken eftersom den uppdaterades. Din mobiltelefon kommer att få bekräftelse att den utnämnda APN är inställd (Se skärmdump). 1.2 Registrering av "Master" Controller A. Använd mobiltelefon för att skicka SMS * master * * + landskod plus ditt mobilnummer * till enhetens SIM-nummer är standardlösenordet, det kan ändras genom att ändra lösenordskommandot som visas på 1.3. Exempel * Mästare * * * (+31 avser nederländsk landskod, hänvisar till mobilnummer) B. När din mobiltelefon fått bekräftelsen sms blir den enda huvudtelefonen till spåraren (Se skärmdump).

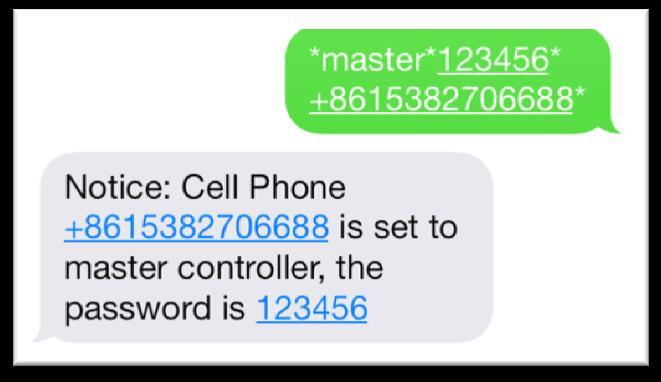

11 OBS! Enheten kommer bara att lyssna och svara på kommandon från det här numret, om du inte väljer att slå på multifunktionsfunktionen och öppna enheten till ett mobilnummer. 1.3 Ändra lösenordet: SMS: * lösenord * * ( avser nytt lösenord) Byte av lösenordskommando måste endast skickas från masternummer. Och nytt lösenord måste tillämpas när du behöver registrera enheten med ett nytt masternummer. 2. Spårning via SMS 2.1 SMS: * adressadress * Masternummer kommer att få GPS-adressen till enheten via SMS. Om GPS-platsen är ogiltig, svarar enheten WiFi-platsen eller närmsta mobilmast istället 2.2 SMS: * locatemap * Master nummer får en Google-karta länk. Klicka på länken för att visa kartan via mobiltelefonens webbläsare. Om GPS-platsen är ogiltig kommer enheten att svara på kartan länken till WiFi-platsen eller närmsta mobilmast istället. Och den här funktionen är endast lämplig för smart telefonanvändare. 3. Spårning via webbplats och applikationer Spårning Webbplats: ID: Registrerat Master telefonnummer. Lösenord: Standard som Det kan ändras på spårnings websidan. Rekommenderade webbläsare är standardbläddrare för Chrome, Firefox eller mobiltelefon. 3.1 Spårning i realtid (hög strömförbrukning) Routetrack-funktionen gör att enheten kan ladda upp 6 platser till servern varje minut när enheten är igång Routetrack SMS: * rutetrack * 1-99 * 1-98 representerar antalet timmar som routerack-funktionen fungerar. 99 representerar att alltid aktivera rutetrackfunktionen. Exempel * Rutetrack * 1 * innebär uppladdning av 6 plats GPS-data varje minut i 1 timme

12 SMS: * routetrackoff * För att stänga av rutspårfunktionen. 3.2 Kontrollera GPS-läge (Medium Power Konsumtion) Kontrollera funktionen gör det möjligt för enheten att ladda upp GPS-plats i en utsedd intervall. Data kommer bara att laddas upp till servern när enheten är igång. Om GPS-platsen är ogiltig kommer systemet att ladda upp WiFi-platsen eller närmsta mobilmast istället. Och det kan användas med rutetrack och Checkgsm funktioner samtidigt. SMS: * checkm * * representerar det antal minuter som enheten Checks dataöverföringsintervall, standard som 360 minuter (6 timmar), bör kursen inte vara mindre än 5. Exempel * Checkm * 360 * innebär uppladdning av WiFi / GPS-data var 6: e timme. 3.3 Kontrollera WiFi / GSM-läge (låg strömförbrukning) Checkgsm-funktionen gör det möjligt för enheten att bara ladda upp WIFI / GSM-platsen i bestämd tidsintervall. Data kommer att laddas upp till server vid båda tillfällen, dvs om enheten är igång eller inte i rörelse. Om Wi-Fi-platsen är ogiltig kommer systemet att uppdatera närmaste mobilmast istället. Och den här funktionen kan användas med rutetrack och checkfunktion samtidigt. SMS: * checkgsm * * representerar antalet minuter av Checkgsms datauppladdning in-terval, standard som 30 minuter; Ränta bör inte vara mindre än 5. Exempel * Checkgsm * 30 * innebär uppladdning av GSM-data var 30: e minut. 3.4 Spår av Spårning avbryter alla spårningsfunktioner, inklusive rutetrack, check och checkgsm. SMS: * trackoff * Så här stänger du av alla spårningsfunktioner, inklusive rutetrack, check och checkgsm.

13 4. Sömnfunktion (lägsta strömförbrukning) 4.1 Intervall sova Enheten kommer att gå till djupt viloläge och vakna efter bestämt intervall och hålla sig vaken för 12 minuter. Om det inte kommer några nya kommandon på 12 minuter, går enheten tillbaka till djupt viloläge för nästa inställda intervall. Obs! Systemet stänger av GPS- och GSM-modulen under en djup sömnperiod, så inget samtal eller SMS kan tas emot eller svaras. SMS: * sova * 1-99 * 1-99 hänvisar till timmarna av utsatt sovintervall. Exempel * Sova * 6 * betyder att enheten kan gå till djupt viloläge och vakna upp var 6: e timme. 4.2 Motion Sleep Motion Sleep-funktionen gör det möjligt för enheten att stanna i djupt viloläge och vaknar när rörelse är upptäckt. Systemet laddar upp den aktuella platsen för enheten. Om rörelsen fortsätter, fortsätter systemet och använder tidigare spårningsinställningar. Om det inte hittas någon ytterligare rörelse, kommer enheten att gå tillbaka till djup sömn om 12 minuter. Och cirklen upprepas. Obs! Systemet stänger av GPS- och GSM-modulen under en djup sömnperiod, så inget samtal eller SMS kan tas emot eller svaras. SMS: * sleepv * För att aktivera rörelse sömn funktion. SMS: * sleepoff * För att stänga av funktionsslagsfunktionen. WiFi-funktioner 5,1 WiFi staket Ställ in WiFi-stängsel WiFi-stängselfunktion gör att enheten känner igen den utsedda WiFi-routersignalen som ett staket, som liknar Geofence. Varningar kommer att utlösas när enheten går in eller lämnar stängsel. Det finns några steg att ställa in ett WiFi-staket. Steg 1 SMS * wifilist * Enheten kommer att upptäcka WiFi-signal i närheten och svara på en lista med wifi-routernamn i order.

14 Exempel 1. Apples hem. 2. Ken's office 3. Bear's Cafe Steg 2 SMS * Wififence * # * # Hänvisar till WiFi-nummeret i WiFi-listan svaret. Och masternummer kommer att få ett meddelande för att bekräfta utnämningen WiFi är inställd som WiFi-staketet. Exempel * wififence * 2 * betyder WiFi-router i namnet Ken's Office kommer att ställas in som ett WiFi-staket. Steg 3 SMS * wificheck * 5-99 * 5-99 hänvisar till WiFi-stängselskontrollintervallet i minuter. Systemet kommer att kontrollera de inställda WiFi-staketen i bestämt tidsintervall. Och motsvarande varningar kommer att genereras när enheten går in i eller lämnar de inställda WiFi-stängselarna. Exempel * wificheck * 5 * betyder att systemet kommer att kontrollera inställda WiFi-staket på var 5: e minut Kontrollera WiFi-stängsel SMS * wififencelist * Du kommer att få en lista över WiFi-stängsel du har ställt in. Det finns upp till 3 staket kan ställas in. SMS * removefence * # * Om det angivna WiFi-stängselnumret har upp till 3 måste du ta bort minst 1 av dem för att lägga till det nya staketet. # Hänvisar till WiFi-nummeret i WiFi-stängselistan svaret. Exempel * removefence * 2 * betyder att WiFi-router i namnet Ken's Office kommer att tas bort från WiFi-staketlistan. 6. SOS-varning SOS Alert-funktionen gör det möjligt för enheten att skicka SOS-varning till förinställt nummer när panikknappen utlöses. Upp till 3 SOS-nummer kan förinställas. Det registrerade huvudnumret är standard SOS-varningsnummer. 6.1 Registrera SOS-varningsnumret SMS: * Master * * Mobiltelefonnummer 1 * Mobiltelefonnummer 2 * Mobiltelefonnummer 3 * OBS! Se till att landskod ingår i mobilnumret.

15 6.2 Panikknapp Strömknappen är panikknappen. Om det finns ett SIM-kort, tryck och håll ned för att aktivera SOSvarning. Förinställda nummer kommer att få följande SOS SMS SOS! HJÄLP! SOS!! HJÄLP!! SOS!!! HJÄLP!!!" SMS: * soson * För att aktivera SOS-varningsfunktionen. Systemstandard som på. SMS: * sosoff * För att stänga av SOS-varningsfunktionen. 7. Låg batterilarm Det kommer att finnas en lågvarig SMS-varning skickad till masternummer när batteriet sjunker till 20% av sin kapacitet, och rutetrackfunktionen stängs av för energibesparing. Och det kommer att fortsätta att fungera när batteriet är laddat. Varslingsnumret kan utnämnas till ett annat mobilnummer om det behövs. Utnämna lågt batterivarningsnummer SMS: * lowbat * alert cellphone nummer * Obs! Se till att landskoden är inkluderad i mobilnumret. Exempel * LOWBAT * * 8. Statusfråga SMS: * status * För att kontrollera status för enhetens inställning och prestanda. 9. Starta om SMS: Omstart-systemet, kommer tidigare inställningar inte att rensas. 10. Huvudfråga SMS: För att kontrollera registrerat huvudnummer, lösenord och enhetens serienummer. 11. Standard SMS: standard

16 För att använda fabriksinställningen, kommer tidigare inställningar att rensas. 12. Multi Controller Tillåter ett mobilnummer för att kontrollera enhetens plats och status utöver huvudnummeret SMS: * Multiquery * För att aktivera multifunktionsfunktionen SMS: * multiqueryoff * För att stänga av multifunktionsfunktionen. 13. Enhetsinformation SMS: * om * Att kontrollera enhetsinformation inklusive programvaruupplaga och serienummer. Standardinställning Lista Standardinställning Lista Command Description Check GPS Location *checkm*360* Device will upload GPS location every 6 hours Check GSM Location *checkgsm*30* Device will upload GSM location every 30 minutes Kommando Inställnings Lista Function Command Description APN Settings *apn*apn s name *username*password* Enable device to send data to server.

17 Master Setting *master*123456*country code (plus) cellphone number* Register master number. Password Changing *password*654321* Original password is default as refers to new password. Address Query *locateaddress* Address information of current location. Google Map Search *locatemap* Google Map link with current location. Real-time Tracking *routetrack*1-99* Device will upload 6 locations every minute.1-98 represents routetrack data upload interval in hours. 99 represents always on. Real-time Tracking Off *routetrackoff* End routetrack function. Check Location *checkm*5-1800* *checkoff* *checkgsm*5-1800* represents minutes of check function data upload interval End check function represents minutes of check gsm function data upload interval Track Off *trackoff* End all the tracking functions.

18 Deep Sleep * sleep*1-99* 1-99 represents device wake up interval in hours. Motion Sleep * sleepv* Motion Sleep function with motion alert. Sleep Off *sleepoff* End Deep Sleep function. Status query *status* Check system status. Multi Controller *multiquery* *multiqueryoff* *wifilist* Enable multi controller function. End multi controller function. Check nearby wifi list. Set WiFi Fence *wififence*#* Set WiFi fence. *wififencelist* Check WiFi fence list. Check WiFi Fence *removefence*#* Remove WiFi fence. SOS Alert Device Information *soson* *sosoff* *about* Enable SOS alert function. Disable SOS alert function. Software edition information and device s serial number.

19 Reboot Master Query Reboot the system, previous settings will NOT be cleared Registered master number information, password and device s serial number. Low Battery Alert Number *lowbat*country code (plus) cellphone number* To set low battery alert number. Factory Default default Default system, previous settings will be cleared. Power Off *poweroff* Power off the device. Specifikationer hårdvara: Size:65.5*35*14 (mm), Weight: 43g GPRS:MTK 6261 Quad band; GSM 850/900/1800/1900 MHzAntennae: Internal, GPRS Class 12 Power: Rechargeable, 700mAh, Lithium-Polymer Battery Built-in Vibration/motion sensor Built-in WiFi module GPS: U-BLOX G7020-ST, 50 channel Antennae: Internal Position Accuracy: >=5m Sensitivity: Tracking: (R)C161 db, Cold starts: (R)C148 db, Hot starts: (R)C156 db Cold start:<27s, Warm Start: <5s, Hot Start: 1s A-GPS: AssistNow Online and AssistNow Offline services.
