1 Rör LK Golvvärmerör PE-X Förnätad polyetenrör med syrediffusionsspärr, för golvvärme. Max drifttryck 6 bar Max kontinuerlig drifttemperatur 70 ºC (kortvarig belastning 95 ºC) Materialåtgång: Rör dim 12x2, röravstånd c/c 150 mm, ca 7 m/m 2 Rör dim 20x2, röravstånd c/c 300 mm, ca 3,8 m/m 2 Rördim 12 x 2 RSK nr. Dim PE-X rör Längd Vikt Förp x 2 70 m 5,6 kg 1/ x m 11,2 kg 1/ x m 42,0 kg 1/3 Rördim 20 x 2 RSK nr. Dim PE-X rör Längd Vikt Förp x 2 75 m 10,5 kg 1/ x m 16,3 kg 1/ x m 21,5 kg 1/ x m 26,3 kg 1/ x m 46,5 kg 1/ x m 54,8 kg 1/4 LK Universalrör PE-X Förnätat polyetenrör med syrediffusionsspärr, för golvvärme-, tappvatten- och radiatorsystem. Max drifttryck 10 bar Max kontinuerlig drifttemperatur 70 ºC (kortvarig belastning 95 ºC) Materialåtgång: Rör dim X16, röravstånd c/c 160 mm, ca 7 m/m 2 Rör dim X16, röravstånd c/c 200 mm, ca 5,7 m/m 2 Rör dim X16, röravstånd c/c 240 mm, ca 4,6 m/m 2 Rör dim X16, röravstånd c/c 320 mm, ca 3,5 m/m 2 RSK nr. Dim Längd Vikt Förp X16 75 m 8,2 kg 1/ X m 11,4 kg 1/ X m 15,1 kg 1/ X m 18,9 kg 1/ X m 46,0 kg 1/3 1

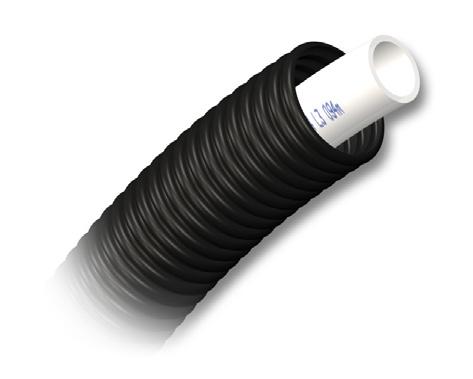

2 LK Värmerör PE-X RiR Levereras monterat i tomrör av HD-polyeten och avsett att användas som matningsledning mellan värmekälla och LK Värmekretsfördelare. RSK nr. Dim PE-X rör Dim tomrör Längd Vikt Förp x 2,3 mm 34 mm 50 m 15,5 kg 1/ x 2,9 mm 40 mm 25 m 12,9 kg 1/ x 2,9 mm 40 mm 50 m 28,0 kg 1/3 LK Tomrör HD-PE Parallellkorrugerad HD-polyeten, avsedd att träs utanpå LK Universalrör/ Golvvärmerör för att minska värmeavgivningen från transportledning mellan värmekretsfördelare och objekt. RSK nr. Dim tomrör Längd Vikt Förp mm 50 m 3,6 kg 1/ mm 50 m 5,6 kg 1/24 2

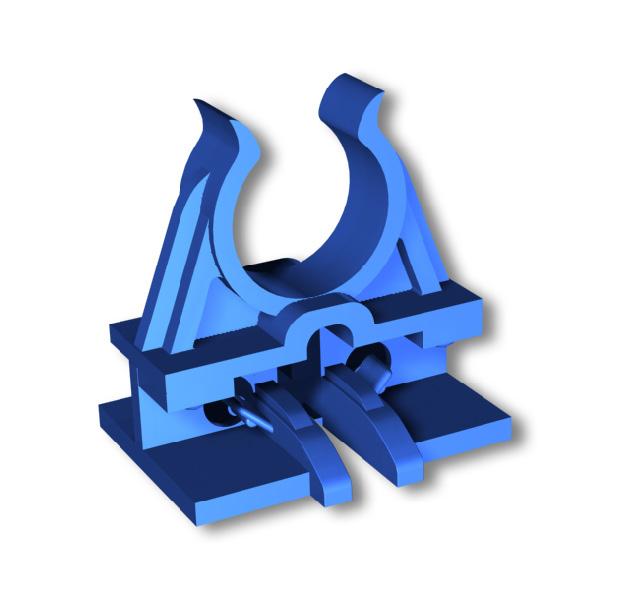

3 Ingjutning i betong LK Systemskiva 30 Isolerskiva i EPS, 30 mm tjock med integrerade rörhållare för LK Universalrör dim 16 mm. Möjliga röravstånd c/c 80, 160, 240, 320 mm o.s.v. Korttidslast SS , 200 kpa (S200) Långtidslast 65 kpa (3% kompr. på 50 år) Isolerförmåga 0,033 W/m ºC Bygghöjd inkl. rör 60 mm Storlek på skivan 800 x 600 mm Materialåtgång, ca. 1 fp/10 m 2 RSK nr. Rördim Yta Höjd Vikt Förp mm 10,2 m² 30 mm 12 kg 1 LK Golvvärmelist För LK Universalrör/LK Golvvärmerör. Avsedd att användas där erforderlig tillläggsisolering är tillgodosedd. Fästs mot isolering med LK Rörhållarbygel RSK Materialåtgång, dim 16 och 20 i 2 m längde, ca. 0,6 st/ m 2 Materialåtgång, dim 16 och 20 i 4 m längde, ca. 0,3 st/ m 2 RSK nr. Rördim. Längd Höjd Vikt Förp mm 2 m 25 mm 0.6 kg 1/10/ mm 4 m 25 mm 1.1 kg 1/10/ mm 2 m 25 mm 0.8 kg 1/10/ mm 4 m 25 mm 1.6 kg 1/10/700 LK Rörhållarbygel Avsedd för infästning av röret i vändningar vid förläggning med LK Golvvärmelist eller LK Systemskiva. LK Rörhållarbygel används även för infästning av golvvärmelisten mot isolering. Som standard används rörhållarbyglar med längden 65 mm. Vid tunna isoleringar förlagda på t.ex. betongvalv används rörhållarbyglar med 42 mm:s längd. Materialåtgång, bygellängd 65 mm ca. 3 st/ m 2 Materialåtgång, bygellängd 42 mm ca. 6 st/ m 2 RSK nr. Rördim Längd Förp mm 65 mm 100/ mm 42 mm 100/5000 3

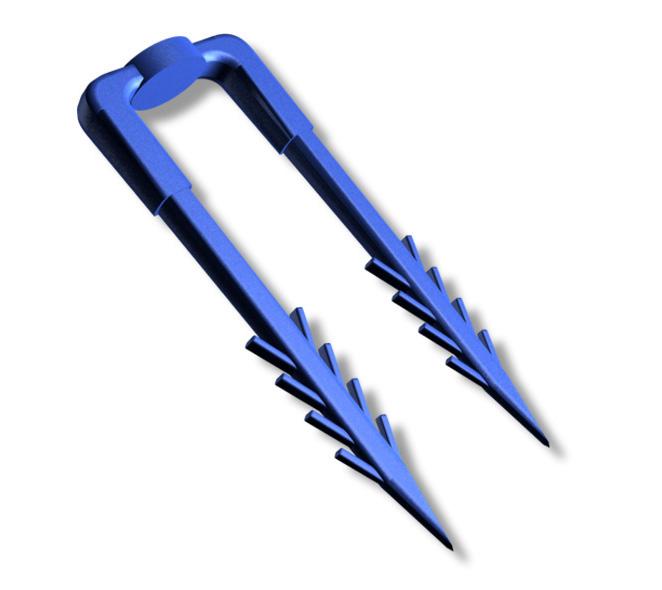

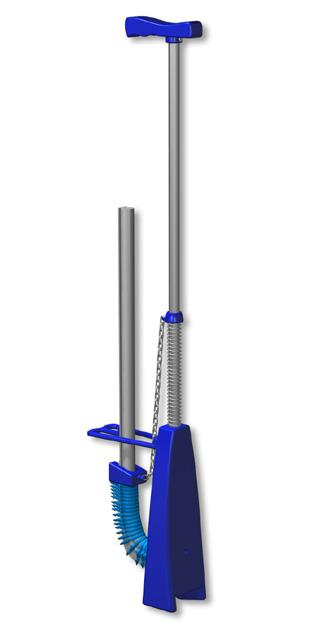

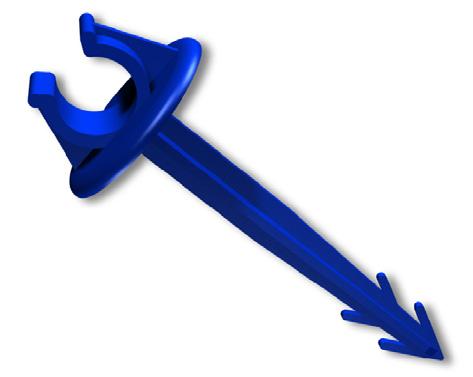

4 LK Bygelpistol och LK Pistolbyglar LK Bygelpistol används med LK Pistolbyglar för fixering av golvvärmeröret mot isoleringen i rörvändningar och mellan golvvärmelister. Pistolbyglarna leveras i en kartong med 270 st. Byglarna är sammansvetsade i rader för att enkelt kunna fylla på Bygelpistolen. Byglarna finns i två längder, 30 och 50 mm. Som standard används 50 mm och vid tunna isoleringar förlagda på t.ex. betongvalv används den korta 30 mm pistolbygeln. Materialåtgång, bygellängd 30 mm, ca 1 krt/ 50 m 2 Materialåtgång, bygellängd 50 mm, ca 1 krt/ 100 m 2 RSK nr. Art Längd Rördim Förp Bygelpistol Pistolbygel 30 mm KRT Pistolbygel 50 mm KRT LK Rörhulling Avsedd för infästning av LK Universalrör/ LK Värmerör i rörvändningar vid förläggning med LK Golvvärmelist på isolering. RSK nr. Dim Längd Förp mm 120 mm 50/ mm 120 mm 50/750 LK Rörclips Clips för fixering av LK Universalrör 16 mm mot 4 mm armeringsnät vid t.ex. kantförstyvningar. Materialåtgång, ca. 2 st/ meter rör RSK nr. Dim Förp mm 100/1000 4

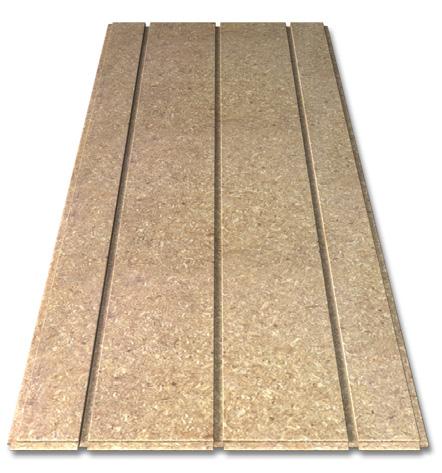

5 På golvbjälkar LK Spårskiva Trä 22 Golvspånskiva, 22 mm med 4 st spår c/c 200 mm för LK Universalrör 16 mm. Skivan finns i två kvalitetsklasser, standard V20 och fukttrög V313. Bygghöjd, inkl. rör 22 mm Materialåtgång, ca. 1,1 st/m 2 exkl. vändzonsyta RSK nr. B x L x H Vikt Kvalitetsklass Förp x 1200 x 22 mm 13 kg V20 1/ x 1200 x 22 mm 13 kg V313 1/40 LK Spårskiva Trä 22, helspontad Golvspånskiva, 22 mm med spont på alla fyra sidor. Skivan har 3 st spår c/c 200 mm för LK Universalrör 16 mm. Finns i kvalitetsklass, standard V20. Bygghöjd, inkl. rör 22 mm Materialåtgång, ca 1,0 st/m 2 exkl. vändzonsyta RSK nr. B x L x H Vikt Kvalitetsklass Förp x 1800 x 22 mm 16 kg V20 1/36 LK Spårvändskiva Trä 22 Golvspånskiva, 22 mm. Vändspår på ovansidan c/c 200 mm för LK Universalrör dim 16 mm. Skivan finns i två kvalitetsklasser, standard V20 och fukttrög V313. Bygghöjd, inkl. rör 22 mm Vändspår på ovansidan Kan monteras i både öppna och slutna bjälklag 4 slitsar för upp- och nedgång ur bjälklagsfacken Materialåtgång, ca 1,4 st/m vändzon. RSK nr. B x L x H Vikt Kvalitetsklass Förp x 595 x 22 mm 7 kg V20 1/ x 595 x 22 mm 7 kg V313 1/80 5

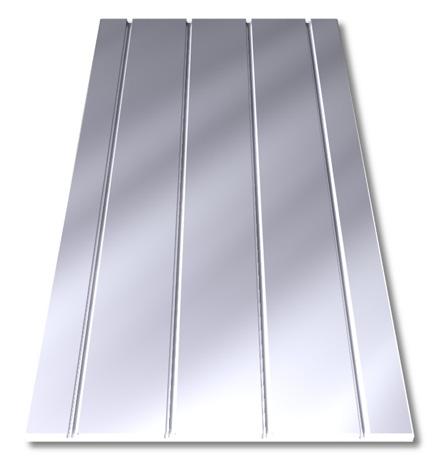

6 LK Värmefördelningsplåt 16 LK Värmefördelningsplåt i 0,45 mm aluminium anpassad för LK Universalrör dim 16. Plåten kan längdanpassas med hjälp av 3 st knäckanvisningar. LK Värmefördelningsplåt 16 används till följande LK golvvärmesystem: LK Spårskiva Trä 22 LK Spårskiva Trä 22 helspontad LK Värmefördelningsplåt i glespanel LK Spårskiva XPS LK Stegljudsskiva Silencio 36 Materialåtgång i LK Spårskiva Trä 22, ca 4 st/m 2 Materialåtgång i LK Spårskiva Trä 22 helspontad, ca 4 st/m 2 Materialåtgång i glespanel, ca 4 st/m 2 Materialåtgång i LK Spårskiva XPS, ca 4,2 st/m 2 Materialåtgång i LK Spårskiva Silencio, ca 4,2 st/m 2 RSK nr. B x L Vikt Förp x 1150 mm 0,3 kg 1/60/480 LK Bjälklagsplåt 16 Med 3 st spår c/c 200 mm anpassade för LK Universalrör 16 mm. Varmförzinkad värmefördelningsplåt 0,5 mm för golvvärmeförläggning mellan golvbjälkar med c/c 600 mm mellan bjälkarna och där ett självbärande golv ska läggas direkt på golvbjälkarna. Materialåtgång, ca 3,6 st/m 2 RSK nr. B x L Vikt Förp x 300 mm 1,0 kg 1/25/200 6

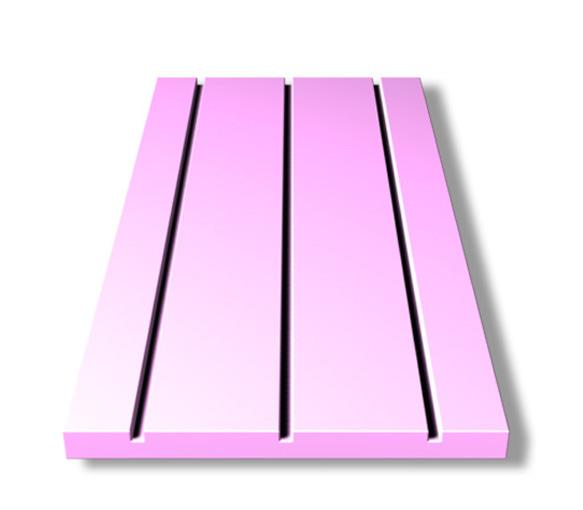

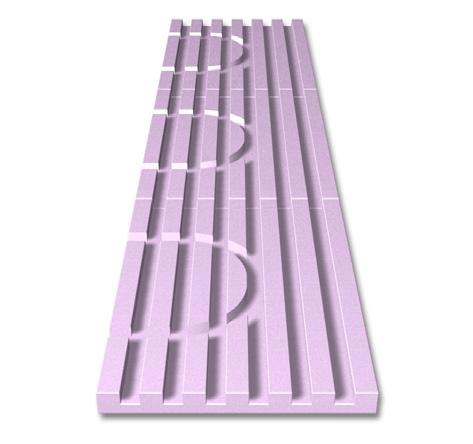

7 På bärande golv LK Spårskiva XPS Isolerskiva i extruderad styrencellplast, med 3 st spår c/c 200 mm för LK Universalrör 16 mm. Korttidslast ISO 844, 200 kpa Långtidslast 90 kpa (2% kompr. på 50 år) Isolerförmåga 0,030 W/m ºC Materialåtgång, 1,5 st/m 2 exkl. vändzonsyta RSK nr. B x L x H Vikt Förp x 1200 x 30 mm 0,5 kg 1/18/ x 1200 x 50 mm 1,3 kg 1/12/96 LK Vändskiva XPS Vändskiva i extruderad styrencellplast med rörvändningar för LK Universalrör 16 mm. Skivan har även två spår för matningsrör. Skivan kan även användas som matarskiva för frammatning av rör till resp. golvvärmeyta/ rum. Korttidslast ISO 844, 200 kpa Långtidslast 90 kpa (2% kompr. på 50 år) Isolerförmåga 0,030 W/m ºC Materialåtgång, 0,9 st/m vändzon RSK nr. B x L x H Vikt Förp x 1200 x 30 mm 0,2 kg 1/ x 1200 x 50 mm 0,4 kg 1/48 7

8 LK Värmefördelningsplåt 16 LK Värmefördelningsplåt i 0,45 mm aluminium anpassad för LK Universalrör dim 16. Plåten kan längdanpassas med hjälp av 3 st knäckanvisningar. LK Värmefördelningsplåt 16 används till följande LK golvvärmesystem: LK Spårskiva Trä 22 LK Spårskiva Trä 22 helspontad LK Värmefördelningsplåt i glespanel LK Spårskiva XPS LK Stegljudsskiva Silencio Materialåtgång i LK Spårskiva Trä 22, ca 4 st/m 2 Materialåtgång i LK Spårskiva Trä 22 helspontad, ca 4 st/m 2 Materialåtgång i glespanel, ca 4 st/m 2 Materialåtgång i LK Spårskiva XPS, ca 4,2 st/m 2 Materialåtgång i LK Spårskiva Silencio, ca 4,2 st/m 2 RSK nr. B x L Vikt Förp x 1150 mm 0,3 kg 1/60/480 LK Spårskiva EPS 16 Golvvärmeskiva 16 mm i cellplast med limmad heltäckande värmefördelningsplåt. Skivan har 4 st spår c/c 150 mm för LK Värmerör dim 12 mm. Korttidslast ISO 844, 400 kpa Långtidslast 140 kpa (2% kompr. på 50 år) Isolerförmåga 0,034 W/m ºC Materialåtgång, ca 1,5 st/m 2 exkl. vändzonsyta. RSK nr. B x L x H Vikt Förp x 1200 x 16 mm 1,5 kg 1/50 8

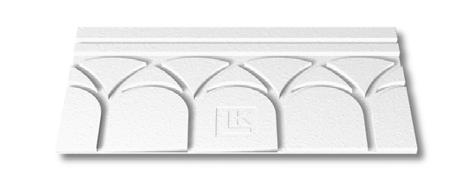

9 LK Vändskiva EPS 16 Vändskiva 16 mm i cellplast avsedd att användas med LK Spårskiva EPS 16 och LK Värmerör 12 mm. Skivan har även två spår för matningsrör. Korttidslast ISO 844, 400 kpa Långtidslast 140 kpa (2% kompr. på 50 år) Isolerförmåga 0,034 W/m ºC Materialåtgång, ca 1,8 st/m 2 exkl. vändzonsyta RSK nr. B x L x H Vikt Förp x 300 x 16 mm 0,1 kg 1/50/200 LK Matarskiva EPS 16 Matarskiva i cellplast 16 mm är avsedd att användas med LK Spårskiva EPS 16. Matarskivan används för frammatning av värmerör dim 12 mm till resp. golvvärmeyta/rum. Korttidslast ISO 844, 400 kpa Långtidslast 140 kpa (2% kompr. på 50 år) Isolerförmåga 0,034 W/m ºC Materialåtgång, ca 0,4 st/m 2 tot. golvvärmeyta RSK nr. B x L x H Vikt Förp x 300 x 16 mm 0,1 kg 1/50/200 LK Stegljudsskiva Silencio 36 Träfiberskiva 36 mm, med 3 st spår c/c 200 mm för LK Universalrör 16 mm. Bygghöjd inkl rör 36 mm. Materialåtgång 1,08 st/m 2. Skivan lagerhålles ej. RSK nr. B x L x H Vikt Förp x 1800 x 36 mm 10,4 kg 1/30 9

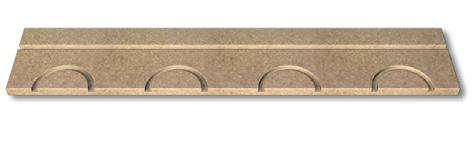

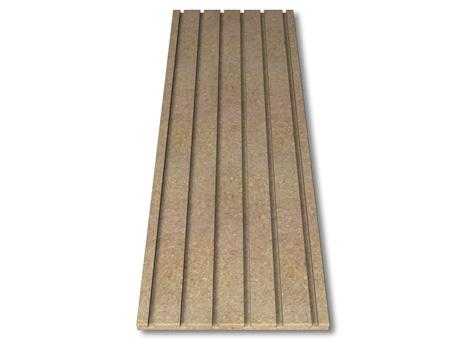

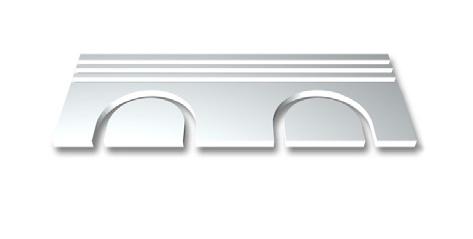

10 LK Vändskiva Silencio 36 Träfiberskiva 36 mm med vändspår på ovansidan för LK Universalrör dim 16. Materialåtgång: 0,54 st/m 2. Skivan lagerhålles ej. RSK nr. B x L x H Vikt Förp x 1800 x 36 mm 5,2 kg 1/30 LK Matarskiva Silencio 36 Träfiberskiva 36 mm med matarspår på skivans ovansida för LK Universalrör dim 16. Skivan lagerhålles ej. RSK nr. B x L x H Vikt Förp x 1800 x 36 mm 10,4 kg 1/30 LK Golvvärmelist 12 För LK Värmerör dim 12 mm. Avsedd att användas där erforderlig tilläggsisolering är tillgodosedd. Mot isolering fästs listen med LK Rörhållarbygel RSK el Mot betonggolv skruvas, skjuts eller spikas listen fast. Materialåtgång, ca 1,7 st/m 2 RSK nr. Längd Höjd Vikt Förp ,2 m 14,0 mm 0,15 kg 1/10 LK Vändskiva XPE 22 Vändskiva av XPE. Avsedd att användas med LK Spårskiva Trä 22 helspontad och LK Universalrör 16 mm vid förläggning på befintligt golv. Materialåtgång, ca. 1,4 st/meter vändzon RSK nr. B x L x H Vikt Förp x 300 x 22 mm 0,49 kg 1/25 10

11 LK Värmefördelningsplåt 12 LK Värmefördelningsplåt 12 i 0,45 mm aluminium anpassad för LK Golvvärmerör dim 12. Plåten kan längdanpassas med hjälp av 3 st knäckanvisningar. Plåtens bredd är anpassad för förläggning c/c 150 mm. Materialåtgång, ca 5,8 st/m 2 med röravstånd c/c 150 mm. RSK nr. B x L Vikt Förp x 1150 mm 0,22 kg 1/60/480 11

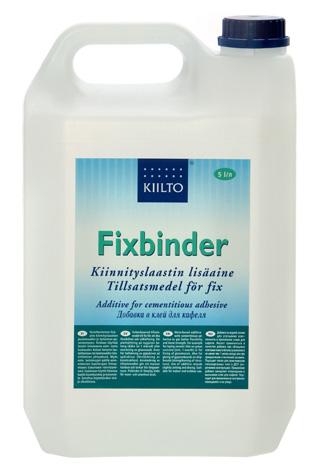

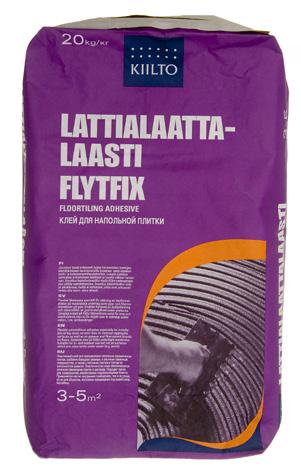

12 Lim & Primer LK Bostik Multi Tac Vattenbaserat golvlim för limning av LK Spårskiva EPS 16, på torra golvunderlag utan risk för tillskjutande fukt. Materialåtgång, ca 0,5 liter/m 2 RSK nr. Volym Förp l 1/44 LK Kiilto Flytfix LK Kiilto Flytfix för limning av skivmaterial samt för plattssättning av keramik. Blandas med LK Kiilto Fixbinder eller vatten beronde på konstruktionskrav, se anvisning för aktuellt förläggningssätt. Materialåtgång, ca 3 kg/m 2 RSK nr. Vikt Förp kg 1/48 LK Kiilto Fixbinder LK Kiilto Fixbinder blandas med LK Kiilto Flytfix. Se anvisning för aktuellt förläggningssätt. Materialåtgång, 5 l Fixbinder blandas med 20 kg Flytfix RSK nr. Volym Förp liter 1/108 LK Kiilto Start Primer Vidhäftningsprimer, se anvisning för aktuellt förläggningssätt. Materialåtgång, ca 1 liter/10 m 2 RSK nr. Volym Förp liter 1/144 12

13 Fördelare LK Värmekretsfördelare VKF-i Fördelare i mässing med integrerade injusteringsventiler och flödesindikatorer. Flödesindikatorerna är graderade från 0,5-5 l/min. Fördelaren finns i storlek 2-12 golvvärmekretsar. Anslutning till huvudkrets kan ske valfritt från höger eller vänster sida. Byggdjup inkl. konsol är 105 mm, c/c fördelarrör 210 mm, c/c anslutningar 50 mm. Värmekretsfördelaren ska kompletteras med 2 st avstängningsventiler (RSK ) samt anslutningskopplingar enligt nedan: LK Anslutningskopplingar för aktuell rördim: PE-X/ PAL rör i dim 16 (RSK ) / PE-X rör i dim 12x2 (RSK ) / PE-X rör i dim 20x2 (RSK ) Alternativt: LK Pressanslutningskoppling VKF-i för aktuell rördim: PE-X/ PAL rör i dim 16 (RSK ) / PE-X rör i dim 20x2 (RSK ) Som tillbehör finns även LK Anslutningskopplingar för PE-X/ PAL rör 20x2,8 samt för kopparrör 12x1,0 resp. 15x1,0. Levereras i kartong innehållande: 2 st fördelarrör med konsol 2 st ändstycken med manuell avstängninsventil, påfyllnings- och avtappningsdon, injusteringsnyckel, montageinstruktion, märkbrickor samt skyddspåse. Längdmått för respektive fördelare är angivet inklusive monterat ändstycke. För LK Kulventil monterad direkt till fördelarröret tillkommer 55 mm. RSK nr. Antal kretsar Längd Vikt Förp mm 1,8 kg mm 2,7 kg mm 3,5 kg mm 4,3 kg mm 5,1 kg mm 5,9 kg mm 6,7 kg mm 7,5 kg mm 8,2 kg mm 9,0 kg mm 9,8 kg 1 13

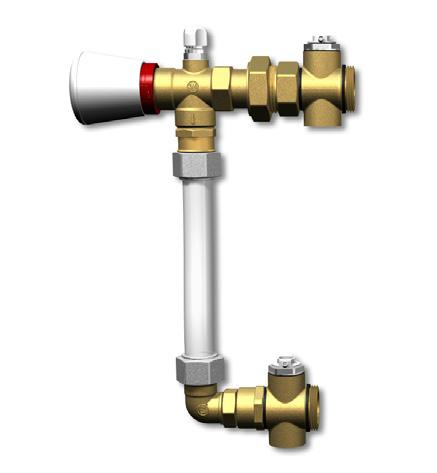

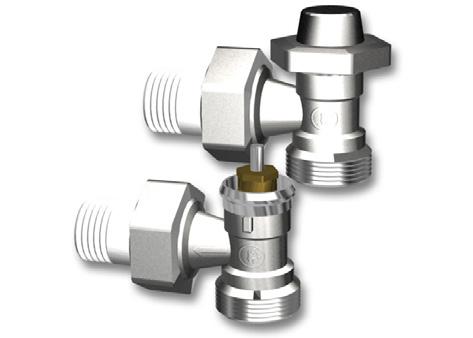

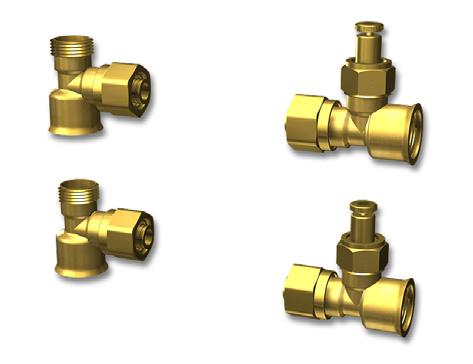

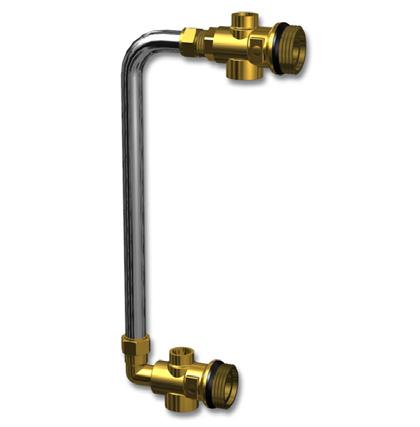

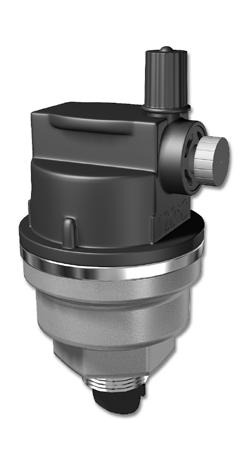

14 LK 1-kretssats Ventilsats för en golvvärmekrets. Satsen består av styrventil samt injusteringsventil G15 utv gg. Kompletteras med LK Anslutningskopplingar för aktuell rördim: PE-X/PAL rör i dim 16 (RSK ) /PE-X rör i dim 12x2 (RSK )/ PE-X rör i dim 20x2 (RSK ). Alternativt kan LK Pressanslutningskoppling VKF-i användas för aktuell rördim: PE-X/ PAL rör i dim 16 (RSK ) / PE-X rör i dim 20x2 (RSK ). 1-kretssatsen kan kompletteras med LK Rumsreglering för att få elektronisk rumstemperaturstyrning. RSK nr. Dim Förp G15 utv gg 1 LK By-Pass Komplett sats för montering av by-pass med kvs 0,05 mot LK Värmekretsfördelare VKF-i. Längd 85 mm. RSK nr. Förp /50 LK By-Pass Delta p Tryckstyrd by-pass ventil för montering mot LK Värmekretsfördelare VKF-i. Produkten levereras komplett med nya ändstycken, by-pass ventil och by-pass rör. Inställbart öppningstryck kpa. Max kapacitet 800 l/h. Längd 120 mm. RSK nr Förp. LK Avluftare För LK Värmekretsfördelare VKF-i. RSK nr. Dim Förp G10 1/12 14

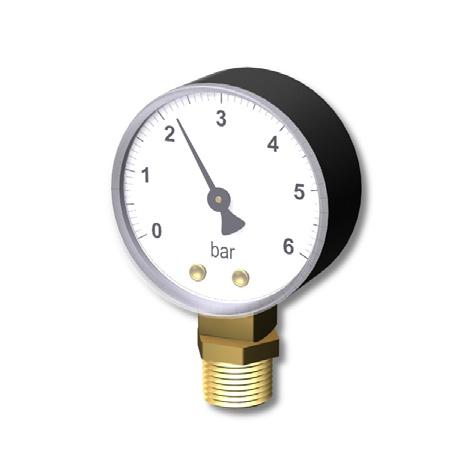

15 NYHET LK Manometer VKF-i Provtryckningsmanometer till LK Värmekretsfördelare VKF-i. Monteras på platsen för ändstyckets avluftningsanslutning. RSK nr. Dim Mätområde Förp G bar 1/30 NYHET LK Anslutningsset VKF-i/ 1-Kretssats LK Anslutningsset VKF-i/ 1-kretssats är ett set med erforderliga kopplingsdetaljer för anslutning av 1-Kretssats till LK Värmekretsfördelare VKF-i. RSK nr Förp LK Injusteringsnyckel VKF/VKF-i Nyckel för injustering av LK Värmekretsfördelare VKF och VKF-i (Obs, ingår i lev. med LK Värmeketsfördelaren VKF/ VKF-i). RSK nr. Förp /100 LK Returventil VKF/VKF-i Utbytesventil till LK Värmekretsfördelare VKF och VKF-i. Returventilen sitter på det nedre fördelarröret, normalt försett med ställdon. RSK nr. Förp /10 15

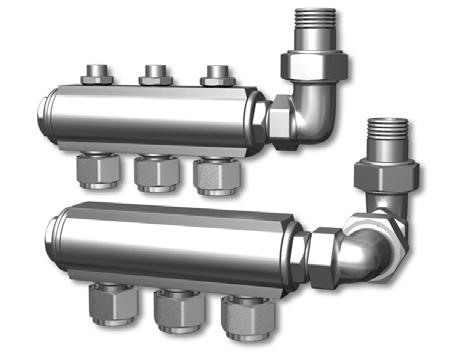

16 LK Minifördelare Fördelare av mässing för inkoppling till LK Minishunt. Fördelarna har integrerade injusteringsventiler för balansering av golvvärmekretsarnas flöden. Fördelarna finns för inkoppling från 2 till 4 golvvärmekretsar. Levereras inklusive vinkelkopplingar R15 utv. gg, samt erfoderligt antal anslutningskopplingar i dim 12 mm till PE-X, dim 16 mm till PE-X och PAL alternativt dim 20 mm för PE-X. Monterad på LK Minishunt ökas bygghöjden för minishunten med ca 90 mm. RSK nr. Antal kretsar-rör Längd Vikt Förp mm 1,2 kg 1/ mm 1,6 kg 1/ mm 2,0 kg 1/ mm 1,2 kg 1/ mm 1,6 kg 1/ mm 2,0 kg 1/ mm 1,2 kg 1/ mm 1,6 kg 1/ mm 2,0 kg 1/10 16

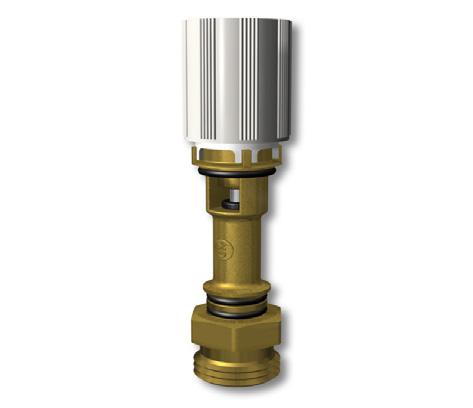

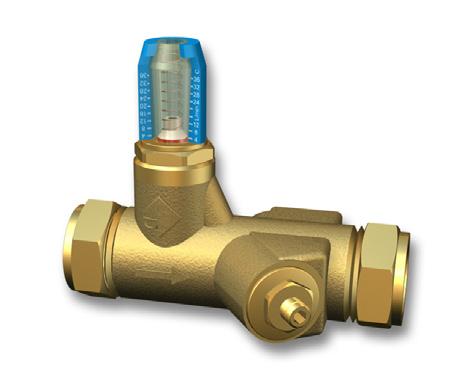

17 Injusteringsventiler LK OptiFlow dim G25 LK OptiFlow är avsedd att användas som injusteringsventil / avstängningsventil i värmesystem. Ventilhuset är tillverkat av mässing och är försett med en slagtålig och temperaturresistent flödesindikator. Flödesskalan är vridbar för att underlätta avläsning. Injusteringsventilen finns i två olika flödesområden; 2-16 l/m och 4-36 l/m. Ventilen har G25 utvändig gänga vilken kompletteras med LK Övergångsnippel. RSK nr. Dim Flödesområde Förp G l/m G l/m 1 LK OptiFlow dim 22 Cu LK OptiFlow är avsedd att användas som injusteringsventil/avstängningsventil i värmesystem. Ventilhuset är tillverkat av mässing och är försett med en slagtålig och temperaturresistent flödesindikator. Flödesskalan är vridbar för att underlätta avläsning. Injusteringsventilen finns i två olika flödesområden; 2-16 l/m och 4-36 l/m. Ventilen har klämringskoppling för Cu-22. RSK nr. Dim Flödesområde Förp Cu l/m Cu l/m 1 LK Halvkoppling LK Halvkoppling främst avsedd att användas till LK OptiFlow G25 eller LK Fördelarreglering. RSK nr. Dim Förp G25 x Cu 22 1/ G25 x Cu 28 1/ G25 x PEX 25 x 2,3 1/10 LK Övergångsnippel utv/inv LK Övergångsnippel kan användas när LK OptiFlow G25 ska installeras. Övergångsnippeln passar även till LK Fördelarereglering. RSK nr. Dim Förp G25 x G20 1/ G25 x G25 1/10 17

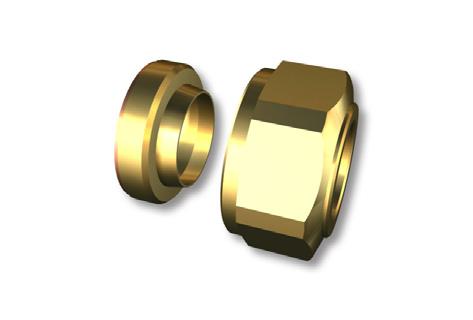

18 LK Övergångsnippel inv/inv LK Övergångsnippel kan användas när LK OptiFlow G25 ska installeras. Övergångsnippeln passar även till LK Fördelarereglering. RSK nr. Dim Förp G25 x G20 1/ G25 x G25 1/10 18

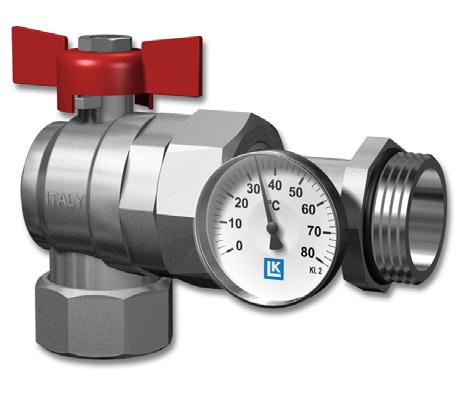

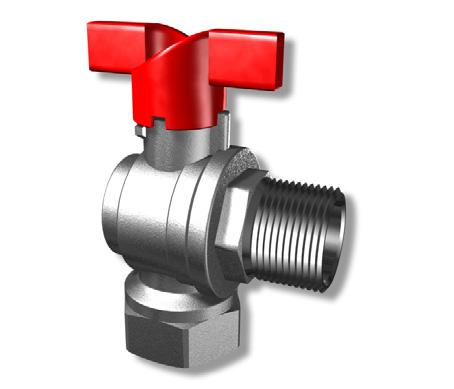

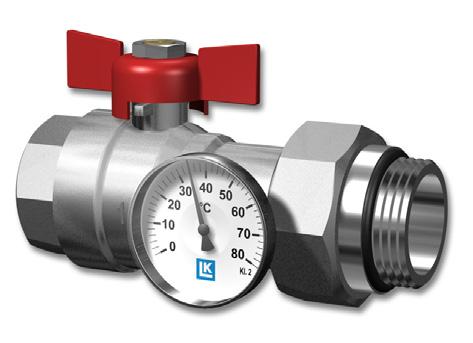

19 Anslutningsdetaljer LK Kulventil G25 Avstängningsventil mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Förp G25 inv/utv gg 1/4/48 LK Kulventil vinkel Avstängningsventil mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Förp G25 inv/utv gg 1/6/24 LK Kulventil rak med termometer Termometerförsedd avstängningsventil mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Längd Förp G25 inv/utv gg 110 mm 1/2 LK Kulventil vinkel med termometer Termometerförsedd avstängningsventil mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Längd Förp G25 inv/utv gg 120 mm 1/2 LK Anslutningsset rak Anslutningsset för anslutning av matningsrör av LK PE-X mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Förp R25 utv/25x2,3 1/ R25 utv/32x2,9 1/40 19

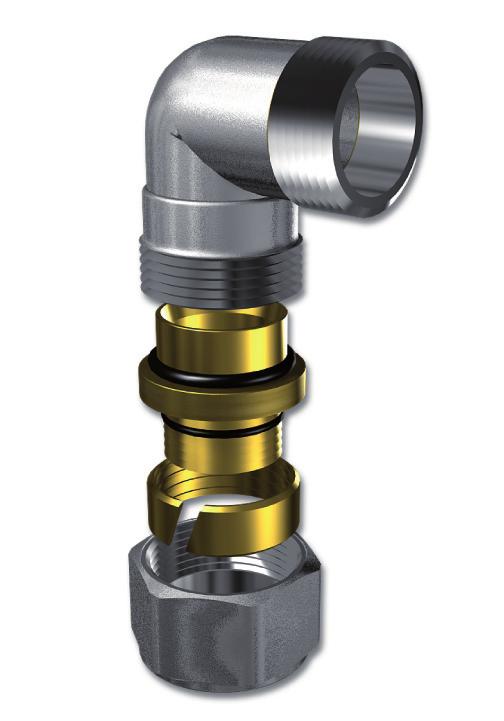

20 LK Anslutningsset vinkel Anslutningsset för anslutning av matningsrör av PE-X mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Förp R25 utv/25x2,3 1/ R25 utv/32x2,9 1/30 LK Nippel PE-X/ PAL, rak Skarvnippel för LK PE-X/ PAL rör. Kompletteras med LK Anslutningskoppling VKF-i alternativt LK Pressanslutningskoppling VKF-i. RSK nr. Nippel ansl. Förp /16/20 1/25/250 LK Anslutningskoppling VKF-i För anslutning av LK PE-X och PAL Universalrör dim 16 mm samt LK Golvvärmerör PE-X dim 12 och 20 mm mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Nippel ansl. Förp /16/20 1/25/ /16/20 1/25/ /16/20 1/25/250 NYHET LK Pressanslutningskoppling VKF-i För anslutning av LK PE-X och PAL Universalrör dim. 16 mm samt LK Golvvärmerör PE-X dim.20 mot LK Värmekretsfördelare VKF-i. RSK nr. Dim Nippel ansl. Förp /16/20 1/10/ /16/20 1/10/200 LK Anslutningskoppling G20 För anslutning mot LK Minikretsventil M5 eller mot kopplingsdel med G20 gänga. RSK nr. Dim Förp G20 x 12 PE-X 1/ G20 x 16 PE-X/PAL 1/10 20

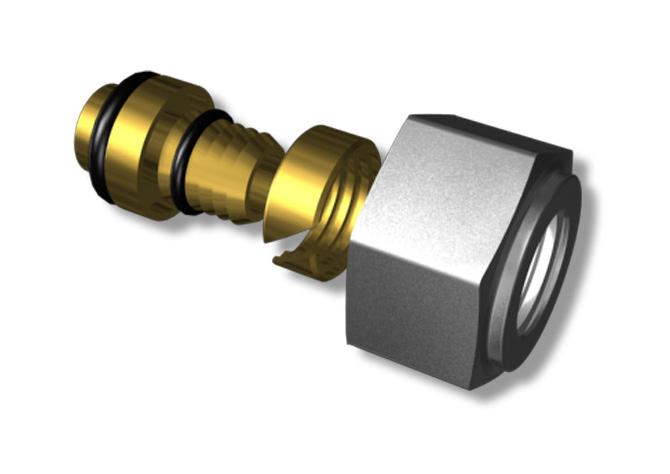

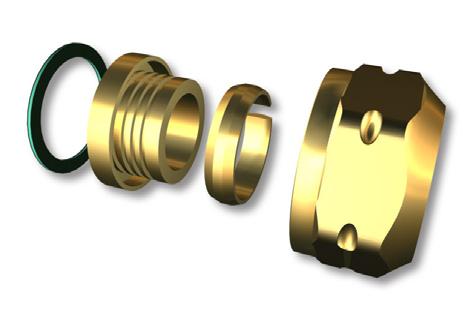

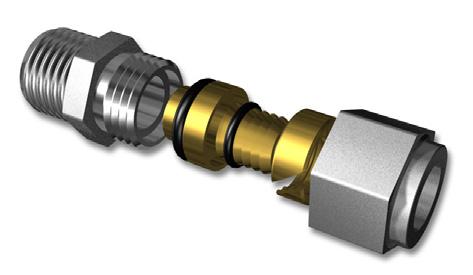

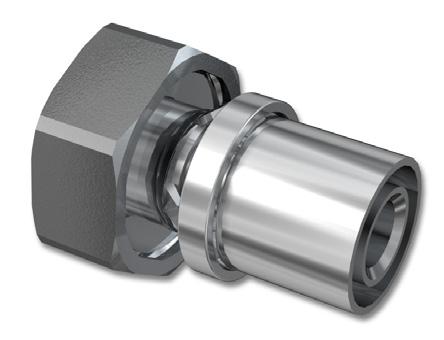

21 LK Koppling utv gg Övergångskoppling för LK Universalrör PE-X 16 mm samt LK Värmerör PE-X dim 12, 20, 25 och 32 mm. RSK nr. Dim Förp x R15 1/25/ x R15 1/25/ x R15 1/25/ x R20 1/ x R20 1/25/ x R25 1/ x R25 1/40 LK Koppling inv gg Övergångskoppling för LK Universalrör PE-X 16 mm samt LK Värmerör PE-X dim 12, 20 och 25 mm. RSK nr. Dim Förp xG15 1/25/ xG15 1/25/ xG15 1/25/ xG20 1/ xG20 1/25/250 LK Skruvlock VKF/VKF-i Skruvlock med packning för proppning av ej utnyttjad anslutning på LK Värmekretsfördelare VKF och VKF-i. RSK nr. Dim Förp /16/20 1/50/1000 LK Skruvlock mini Skruvlock med packning för proppning av ej utnyttjad anslutning på LK Minifördelare. RSK nr. Dim Förp (G15) 1/50/ (G20) 1/10 21

22 LK Sexkantsnippel För sammandragning av LK Värmekretsfördelare VKF-i/ LK Minifördelare. RSK nr. Dim Fördelare Förp G20 LK Minifördelare 1/ G25 LK VKF-i 1/25/250 LK Rörböjningsstöd Rörböjningsstöd för LK Universal-/ Värmerör. RSK nr. För rördim Radie yttermått Förp mm 120 mm 1/50/1600 LK Rörböjningsstöd öppet Rörböjningsstöd av HD polyeten för LK Universal-/ Värmerör. RSK nr. För rördim Radie yttermått Förp mm 120 mm 1/50 LK Rörböjningsstöd PL Rörböjningsstöd för LK Universal-/ Värmerör. NYHET RSK nr. För rördim. Radie yttermått Förp mm 85 mm 1/10/ mm 140 mm 1/10/ mm 165 mm 1/10/ mm 210 mm 1/10/ mm 260 mm 1/5/25/600 LK Fixeringsplatta Ger fixering för LK Rörböjningsstöd RSK vid montage mot LK Värmekretsfördelare. Plats för 8 golvvärmekretsar på en platta. Går att sammanfoga fler plattor för utökat antal golvvärmekretsar. Tillverkad i polyeten. RSK nr. Förp /10 22

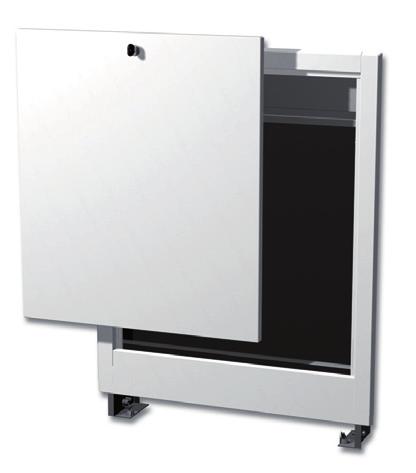

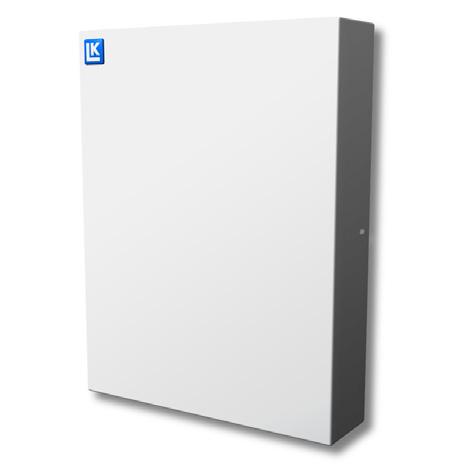

23 Fördelarskåp LK Fördelarskåp INB LK Fördelarskåp INB är framtagna för inbyggnadsmontage med LK Värmekretsfördelare VKF-i. I skåp inbyggda i vägg med min 120 mm väggregel samt 13 mm väggbeklädnad kan LK Värmekretfördelare VKF-i (VKF-i) monteras tillsammans med LK Fördelarshunt VS eller CS (F.shunt). Se sortimentstabell nedan. Fördelarskåp INB, är tillverkat i 1,0 mm pulverlackerad stålplåt och försett med utdragbara fötter mm. Bakstycket har höjd- och sidojusterbara fästskenor för värmekretsfördelare. Frontramen är justerbar i djupled samt avtagbar. Luckan har monterat spårskruvmejsellås och som tillbehör finns lås med nyckel. Skåpen har knock-out hål på sidogavlarna för matning av tillopps- och returledning. Med matning dragen genom sidogavlarna så kan även i utförande INB 2-6 värmekretsfördelare, storlek 7-8 monteras. Ska skåpet monteras i regelvägg krävs minst 95 mm regeltjocklek. RSK nr. B x H x D VKF-i F.shunt + VKF-i Färgkod Vikt Förp x780x106 mm VKF-i RAL kg 1/ x780x106 mm VKF-i 2-12 F.shunt VS/CS +VKF-i x780x106 mm VKF-i 2-12 F.shunt VS/CS +VKF-i 2-12 RAL kg 1/12 RAL kg 1/10 LK Fördelarskåp UTV LK Fördelarskåp UTV är framtagna för utanpåliggande väggmontage med LK Värmekretsfördelare VKF-i. I skåp med min 120 mm byggdjup kan LK Värmekretsfördelare (VKF-i) även monteras tillsammans med LK Fördelarshunt VS (F.shunt VS). I skåp med min 180 mm byggdjup kan LK Värmekretsfördelare VKF-i monteras med LK Fördelarshunt CS (F.shunt CS) eller med LK Värmeväxlarpaket -10 (VXL.pkt 10). Se sortimentstabell nedan. Fördelarskåpet är tillverkat i 1,0 mm pulverlackerad stålplåt och försett med demonterbar sockel för lätt montage. Bakstycket har höjd- och sidojusterbara fästskenor för värmekretsfördelare. Luckan har monterat spårskruvmejsellås och som tillbehör finns lås med nyckel. Skåpen har knock-out hål på sidogavlarna för matning av tillopps- och returledning. Med matning dragen genom sidogavlarna så kan även i utförande UTV 2-6 värmekretsfördelare, storlek 7-8 monteras. RSK nr. B x H x D VKF-i F.shunt el VXL.pkt + VKF-i Färgkod Vikt Förp x780x120 VKF-i RAL / x780x120 VKF-i 2-12 F.shunt VS+VKF-i 2-5 RAL / x780x120 VKF-i 2-12 F.shunt VS+VKF-i 2-12 RAL / x780x180 VKF-i 2-12 F.shunt VS/CS+VKF-i 2-5 RAL / x780x180 VKF-i 2-12 F.shunt VS/CS+VKF-i 2-12 VXL.pkt 10+VKF-i 2-12 RAL /8 23

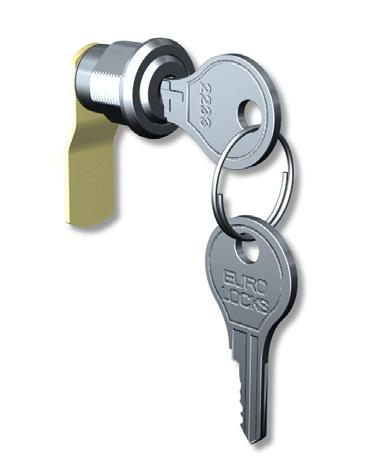

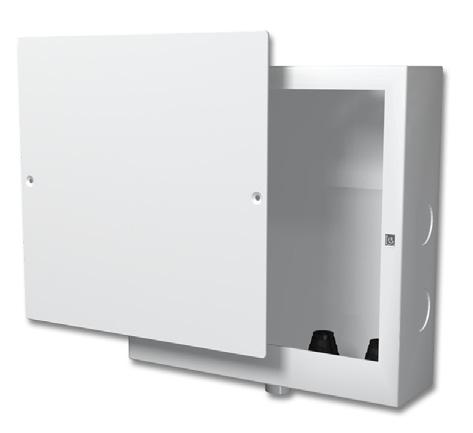

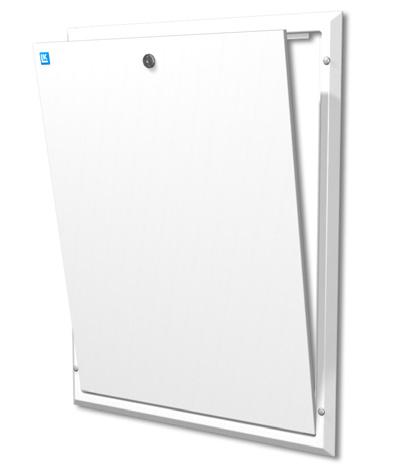

24 LK Lucka Installationslucka med ram för infästning i vägg. Luckan är försedd med spårskruvmejsellås och som tillbehör finns nyckellås. Ram och lucka är tillverkad av 1.0 mm pulverlackerad stålplåt. LK Lucka ska placeras mot golv. Nedre delen av ramen har en höjdjusterbar sockel. RSK nr. B x H VKF-i Färgkod Vikt Förp x mm VKF-i 2-6 RAL kg x mm VKF-i 212 RAL kg x mm VKF-i 2-12 RAL kg 1 NYHET LK SkåpEtt VT LK SkåpEtt VT är avsedd att användas där man önskar dölja LK 1-kretssats i vägg. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt. LK SkåpEtt VT monteras inbyggt i vägg med minsta regeltjocklek 70 mm. Skåpet har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Skåpet levereras med monterad lucka, rörgenomföringar, elgenomföringar, sprutskydd samt monteringsanvisning. Skåpets sidogavlar är försedda med knockouthål för ev. matning av tillopp och returledning i sida. RSK nr. B x H x D Färgkod Vikt Förp x 325 x 83 RAL ,1 kg 1 24

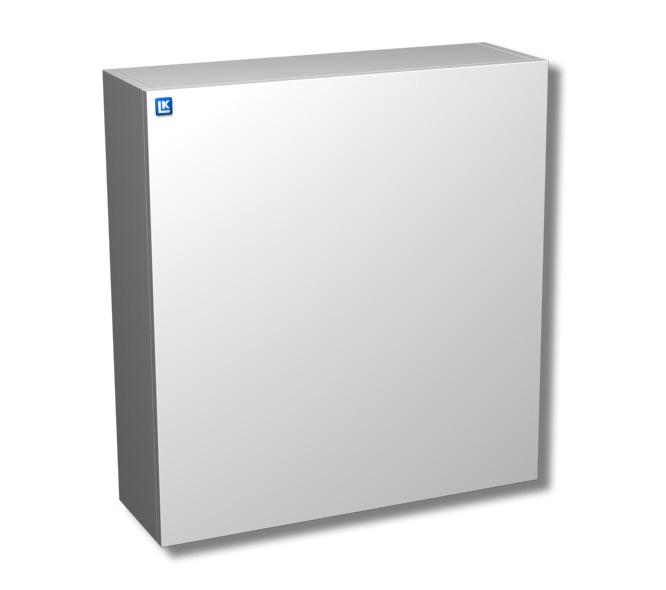

25 LK Fördelarskåp VT LK Fördelarskåp VT är avsedd att användas där man önskar dölja LK Golvvärmefördelare VKF-i. Skåpet har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt. Skåpet levereras med monterad lucka och ram. Tillhörande rörgenomföringar, sprutskydd samt monteringsanvisning är bipackade i kartongen. Skåpets lucka är vid leverans försett med ett skruvmejsellås, som tillbehör finns nyckellås med tillhörande nycklar. Skåpets sidogavlar är försedda med knockouthål för ev. matning av tillopp och returledning i sida. LK Fördelarskåp VT kan monteras inbyggt i vägg med minsta regeltjocklek 95 mm. Baksidan av skåpet är försett med fyra stycken M8 muttrar som kan användas som infästning mot LK Skåpsstativ då man önskar montera skåpet innan betongplattan gjuts. Skåpet kan även monteras utanpå befintlig vägg med hjälp av tillbehöret LK Sockel som döljer rörinstallation mellan skåp och golv. Skåpet är ej avsett för LK Fördelarshunt. RSK nr. B x H x D VKF-i Färgkod Vikt Förp x 710 x 95 mm VKF-i 2-6 Ral ,0 kg 1/ x 710 x 95 mm VKF-i 2-12 Ral ,2 kg 1/9 LK Shuntskåp VT LK Shuntskåp VT är avsedd att användas där man önskar dölja LK Fördelarshunt VS eller LK Fördelarshunt CS med monterad LK Värmekretsfördelare VKF-i. Skåpet är tillverkat av 1 mm pulverlackerad stålplåt.obs! LK Fördelarshunt CS/ VS ska monteras på skåpets högra sida. LK Shuntskåp VT kan monteras inbyggt i vägg med minsta regeltjocklek 120 mm. Skåpet kan även monteras utanpå befintlig vägg med hjälp av tillbehöret LK Sockel som döljer rörinstallation mellan skåp och golv. Skåpet har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Baksidan av skåpet är försett med fyra stycken M8 muttrar som kan användas som infästning mot LK Skåpsstativ då man önskar montera skåpet innan betongplattan gjuts. Skåpet levereras med monterad lucka och ram. Tillhörande rörgenomföringar, sprutskydd samt monteringsanvisning är bipackade i kartongen. Skåpets lucka är vid leverans försett med ett skruvmejsellås, som tillbehör finns nyckellås med tillhörande nycklar. RSK nr. B x H x D F.shunt + VKF-i Färgkod Vikt Förp x 710 x 120 mm F.shunt VS/CS + VKF-i 2-5 RAL ,6 kg 1/ x 710 x 120 mm F.shunt VS/CS + VKF-i 2-12 RAL ,2 kg 1/5 25

26 LK Sockel VT LK Sockel VT används när LK Fördelarskåp VT/ LK Shuntskåp VT ska monteras utanpå befintlig vägg. LK Golvsockel VT döljer rörinstallation mellan golv och skåp. Sockeln är skjutbar i höjdled mellan mm. RSK nr. B x H x D Färgkod Vikt Förp x 150 x 95 mm Ral ,5 kg x 150 x 95 mm Ral ,4 kg x 150 x 120 mm Ral ,3 kg x 150 x 120 mm Ral ,3 kg 1 LK Lucka VT LK Lucka VT är avsedd att användas som reservdel till LK Fördelar-/Shuntskåp VT. Luckan fungerar även som vanlig installationslucka för infästning mot vägg. Luckan levereras med ram för infästning mot LK Fördelar/Shuntskåp VT eller vägg. Luckan är försedd med spårskruvmejsellås och som tillbehör finns nyckellås. Ram och lucka är tillverkad av 1.0 mm pulverlackerad stålplåt. RSK nr. B x H x D Färgkod Vikt Förp x 690 x 15 mm Ral ,8 kg x 690 x 15 mm Ral ,5 kg x 690 x 15 mm Ral ,2 kg 1 LK Nyckellås Nyckellås till LK Fördelarskåp INB/UTV/VT och LK Lucka/ Lucka VT. RSK nr Förp. LK Väggkåpa M60 LK Väggkåpa M60 döljer installation med LK Minishunt M60 inklusive LK Minifördelare. LK Väggkåpa är tillverkad av vitlaminerad spånskiva. Väggkåpa placeras på golv samt fästs in mot vägg med hjälp av nyckelhålsbeslag. RSK nr. B x H x D Minifördelare Vikt Förp x 568 x 171 mm 2-4 7,0 kg 1 26

27 Prefabricerat LK Fördelarskåp VT -komplett LK Fördelarskåp VT -komplett levereras som en komplett enhet med monterad LK Värmekretsfördelare VKF-i. Fördelaren har på tilloppet monterad avstägningsventil med termometer. På returen finns LK OpiFlow monterad för flödesinjustering. OptiFlowventilen används också som avstägning. Skåpet levereras med monterad lucka och ram, rörgenomföringar, LK Anslutningskopplingar för PE-X/ PAL rör i dim 16 (RSK ), sprutskydd samt monteringsanvisning. Skåpsluckan är vid leverans försett med ett skruvmejsellås och som tillbehör finns nyckellås. Skåpet har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Observera! Skåpet är avsett för högermontage, d.v.s anslutning av fördelare sker från skåpets högra sida, antingen via sidogavel eller via skåpsbotten. LK Fördelarskåp VT kan monteras inbyggt i vägg med minsta regeltjocklek 95 mm. Skåpet kan även monteras utanpå befintlig vägg med hjälp av tillbehöret LK Sockel som döljer rörinstallation mellan skåp och golv. Skåpets sidogavlar är försedda med knockouthål för ev. matning av tillopp och returledning i sida. Baksidan av skåpet är försett med fyra stycken M8 muttrar som kan användas som infästning mot LK Skåpsstativ då man önskar montera skåpet innan betongplattan gjuts. Montering av skåpet underlättas med hjälp av LK Skåpstativ. RSK nr. B x H x D VKF-i Färgkod Vikt Förp x 710 x 95 mm 2 Ral ,7 kg x 710 x 95 mm 3 Ral ,6 kg x 710 x 95 mm 4 Ral ,7 kg x 710 x 95 mm 5 Ral ,8 kg x 710 x 95 mm 6 Ral ,3 kg x 710 x 95 mm 7 Ral ,2 kg x 710 x 95 mm 8 Ral ,2 kg x 710 x 95 mm 9 Ral ,1 kg x 710 x 95 mm 10 Ral ,0 kg x 710 x 95 mm 11 Ral ,9 kg x 710 x 95 mm 12 Ral ,8 kg 1 27

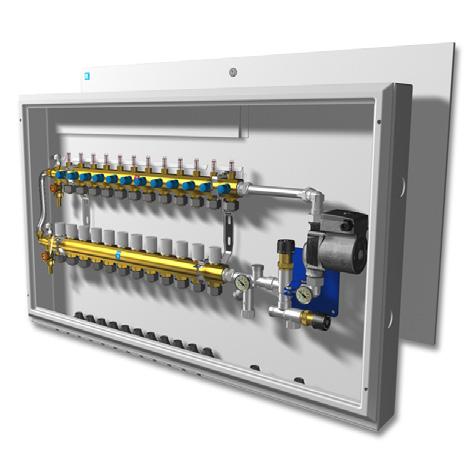

28 LK Shuntskåp VT -komplett LK Shuntskåp VT-komplett levereras som en komplett enhet med monterad LK Fördelarshunt CS och LK Värmekretsfördelare VKF-i. Skåpet har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Observera! Skåpet är avsett för högermontage, d.v.s. primärshuntanslutning sker från höger via skåpsbotten. LK Shuntskåp VT kan monteras inbyggt i vägg med minsta regeltjocklek 120 mm. Skåpet kan även monteras utanpå befintlig vägg med hjälp av tillbehöret LK Sockel som döljer rörinstallation mellan skåp och golv. Skåpet har en tät botten med rörgenomföringar av gummi vilket gör att eventuellt läckagevatten dräneras till valfri inspektionsbar plats. Baksidan av skåpet är försett med fyra stycken M8 muttrar som kan användas som infästning då man önskar montera skåpet innan betongplattan gjuts. Skåpet levereras med monterad lucka och ram, rörgenomföringar, LK Anslutningskopplingar för PE-X/ PAL rör i dim 16 (RSK ), sprutskydd samt monteringsanvisning. Skåpsluckan är vid leverans försett med ett skruvmejsellås och som tillbehör finns nyckellås. RSK nr. B x H x D VKF-i Färg Vikt Förp x 710 x 120 mm 2 Ral ,0 kg x 710 x 120 mm 3 Ral ,7 kg x 710 x 120 mm 4 Ral ,0 kg x 710 x 120 mm 5 Ral ,0 kg x 710 x 120 mm 6 Ral ,5 kg x 710 x 120 mm 7 Ral ,5 kg x 710 x 120 mm 8 Ral ,5 kg x 710 x 120 mm 9 Ral ,5 kg x 710 x 120 mm 10 Ral ,0 kg x 710 x 120 mm 11 Ral ,0 kg x 710 x 120 mm 12 Ral ,0 kg 1 28

29 Gruppfördelare NYHET LK Fördelare Qmax G40 LK Fördelare Qmax G40 är tillverkad av rostfritt stål och är avsedd att användas som fördelare i värmesystem där stora flöden kan förekomma. Fördelaren finns med två, tre eller fyra uttag dim G25. Med hjälp av G40 dubbelnippel kan olika fördelarstorlekar kombineras för att erhålla erforderligt antal uttag. LK Fördelare Qmax används med fördel som gruppfördelare då flera LK Värmekretsfördelare ska anslutas till samma värmekälla. LK Fördelare Qmax kan kompletteras med LKOptiFlow vilket gör att injustering/ balansering av flödet till respektive LK Värmekretsfördelare sker enkelt från samma plats. Fördelaren ska kompletteras med LK Konsol, LK Kulventil G40 samt LK Propp G40. LK Fördelare Qmax är försedd med en manuell avluftare, anslutning G 8. Fördelaren levereras styckeförpackad med erforderligt antal packningar dim G40 respektive G25 samt instruktion. RSK nr. Dim Antal avstick Längd Vikt Förp G40 2 st G mm 0,55 kg 1/ G40 3 st G mm 0,75 kg 1/ G40 4 st G mm 0,95 kg 1/5 LK Konsol G40 Avsedd för LK Fördelare Qmax RSK nr Förp NYHET LK Kulventil G40 Avsedd att användas till LK Fördelare Qmax G40 RSK nr. Dim Förp G40 inv/utv gg 1/12 NYHET LK Dubbelnippel G40 LK Dubbelnippel G40 används för att skarva LK Fördelare Qmax G40 RSK nr. Dim Förp G

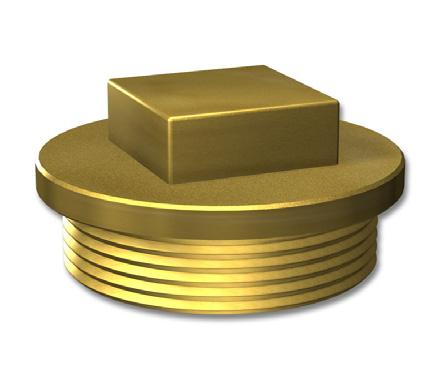

30 NYHET LK Propp G40 LK Propp G40 används för att avsluta/ proppa LK Fördelare Qmax G40. RSK nr. Dim Förp G40 1/10 30

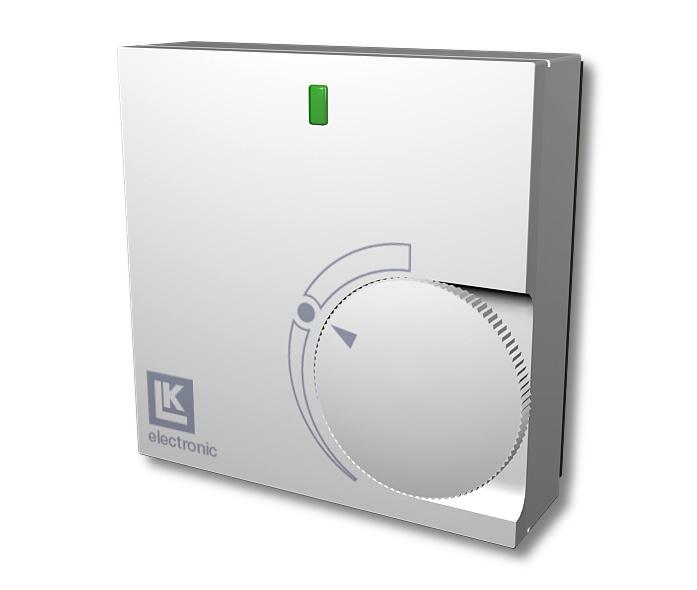

31 Rumsreglering Trådförbunden - Bas LK Rumstermostat (NO) Elektronisk ljudlös rumstermostat med Triac-utgång och elektronisk återföring. För bästa energieffektivitet arbetar rumstermostaten med s.k. självmoduleringsteknik via signalpulsning till ventilställdonen. Självmoduleringsteknik innebär att termostaten anpassar avgiven effekt i förhållande till inställd temperatur. När temperaturen i rummet närmar sig inställd rumstemperatur minskas den avgivna effekten för att undvika övertemperaturer. Därigenom minimeras energiförbrukningen. Spänning 24 V AC Egeneffekt 0,7 W Bryteffekt max 15 W Max 5 st LK Ställdon per rumstermostat Täcker en apparatdosa RSK nr. Spänning B x H x D Färg Förp V AC 75 x 75 x 27 mm Polar vit 1/ V AC 75 x 75 x 27 mm Silver grå 1/25 LK Rumstermostat Dti (NO) Elektronisk ljudlös rumstermostat lika LK Rumstermostat NO men med dold temperaturinställning (t.ex. för offentlig miljö). Rumstermostaten täcker en apparatdosa. RSK nr. Spänning B x H x D Färg Förp V AC 75 x 75 x 27 mm Polar vit 1/ V AC 75 x 75 x 27 mm Silver grå 1/25 LK Extern givare Avsedd för LK Rumstermostat NO och LK Rumstermostat Dti NO när golvtemperaturen ska regleras. RSK nr. Längd Förp ,0 m 1 31

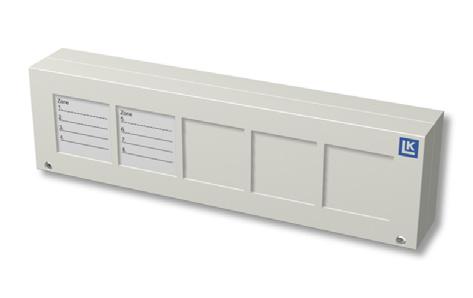

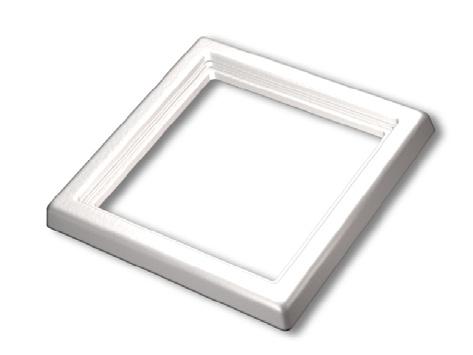

32 LK Kopplingsbox (NO) LK Kopplingsbox NO används för inkoppling och strömsättning av LK Rumstermostat 24V NO, LK Rumstermostat 24V Dti NO och LK Ställdon 24V NO. Boxen har en inbyggd transformator 230/24V AC 40VA. Till boxen kan upptill 8 st LK Rumstermostat 24V NO och max 12 st LK Ställdon 24V NO anslutas. Boxen är försedd med ett potentialfritt relä som möjliggör inkoppling/styrning av cirkulationspump. Kopplingsboxen har ett integrerat 24-h program för pumplogik och ventilmotionering. RSK nr. Spänning B x H x D Förp /24 V AC 350 x 100 x 60 mm 1/23/276 NYHET LK Kopplingsplint 1 LK Kopplingsplint 1 är en enkel kopplingsplint som används då man vill reglera temperaturen i mindre golvvärmesystem. Plinten används för inkoppling och strömförsörjning av LK Rumstermostat 24 V tillsammans med LK Ställdon 24 V samt LK Fördelarreglering 24 V. Till kopplingsplinten kan maximalt en LK Rumstermostat 24 V anslutas. Termostaten kan via kopplingsplinten styra upp till fem stycken LK Ställdon 24 V. LK Kopplingsplint 1 strömsätts via LK Transformator 230V/ 24 V. RSK nr. Spänning B x H x D Förp V 105 x 105 x 50 mm 1/60 LK Täckram Avsedd för LK Rumstermostat NO samt LK Rumstermostat Dti NO. RSK nr. Färg Förp Polar vit 1/ Silver grå 1/25 32

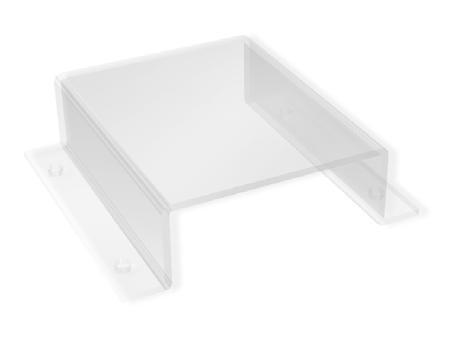

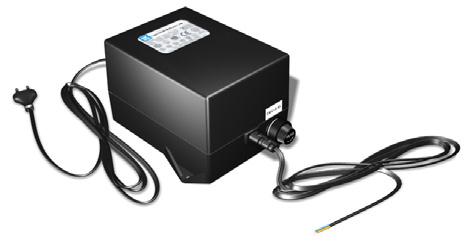

33 LK Skyddshuv Skyddshuv i plexiglas, för LK Rumstermostat NO, LK Rumstermostat Dti och LK Rumstermostat Cq. RSK nr. Färg Förp Transparent 1 LK Transformator Transformator med stickkontakt samt kabel för inkoppling till LK Kopplingsplint 1, LK Mottagarenhet Cq 1 samt LK Elektronisk Termostat TR 26. RSK nr. Spänning Max effekt Förp /24 V AC 60 VA 1/12 LK Ställdon (NO) För individuell rums-/zonreglering till LK Värmekretsfördelare VKF/ VKF-i. Ställdonet används tillsammans med LK Trådförbundna- alt. LK Trådlösa rumsregleringssystem. Effekt 2 W Strömlöst öppet NO RSK nr. Spänning Förp V AC/DC 1/100/

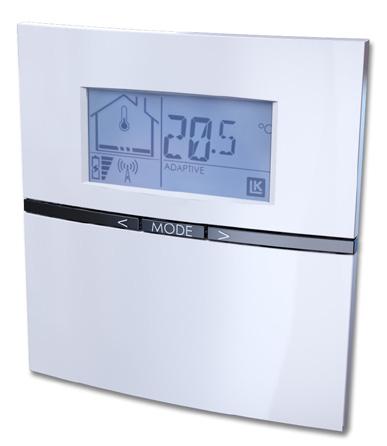

34 Rumsreglering NYHET Trådförbunden - ICS LK Termostat ICS-W Trådföbunden rumstermostat med bakgrundsbelyst display för enkel och tydlig funktionsvisning. Displayen visar bl.a. inställd och verklig temperatur, värme till/ från, driftläge samt ev. felmeddelanden. För bästa energieffektivitet arbetar rumstermostaten med s.k. självmoduleringsteknik via signalpulsning till ventilställdonen. Självmoduleringsteknik innebär att termostaten anpassar avgiven effekt i förhållande till inställd temperatur. När temperaturen i rummet närmar sig inställd rumstemperatur minskas den avgivna effekten för att undvika övertemperaturer. Därigenom minimeras energiförbrukningen. Vid användning av termostatens nattsänkning-/ spartemperaturfunktion arbetar den med adaptiv (självlärande) funktion. Knapparna är låsbara och på så vis kan termostaten även användas i offentlig miljö. Möjlighet finns för inkoppling av golvgivare (läs mer under LK Extern givare ICS). Rumstermostaten används tillsammans med LK Mottagarenhet ICS-W och LK Mottagarenhet ICS-RF, anslutning sker med tvåledare. Termostaten finns i färgerna högblank vit, silvergrå eller högblank svart. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. B x H x D Färg Förp x 100 x 20 mm Vit, Högblank 1/ x 100 x 20 mm Silvergrå 1/ x 100 x 20 mm Svart, Högblank 1/25 NYHET LK Extern Givare ICS LK Extern Givare ICS är ett tillbehör till LK Termostat ICS-RF eller LK Termostat ICS-W för att exempelvis reglera golvtemperaturen. Termostaten går att ställa in i fyra olika driftsfall med ansluten extern givare: Endast rumstemperatur, ingen inverkan från extern givare (golvgivare). Rumstemperatur tillsammans med maxbegränsning för golvtemperaturen. Rumstemperatur tillsammans med minbegränsning för golvtemperaturen. Endast golvtemperatur, ingen inverkan från rumstemperaturen. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. Längd Förp m 1 34

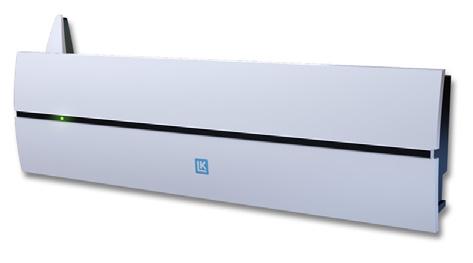

35 NYHET LK Mottagarenhet ICS-W8 LK Mottagarenhet ICS-W8 används tillsammans med LK Rumstermostat ICS-W. Till mottagarenheten kan 8 stycken ICS Termostater kopplas in via två-ledarkabel. Enheten kan styra upp till 12 st LK Ställdon 24 V. Enheten har ett inbyggt 24h program för ventil-och pumpmotionering. LK Mottagarenhet ICS-W8 är försedd med två stycken potentialfria utgångar för start/ stopp av pump och värmekälla. För att start/ stopp av pump och värmekälla ska fungera i ett större system kan flera mottagarenheter länkas ihop med BUS kabel. Vidare är enheten försedd med 1 st ingång för temperatursänkning via en extern signal, t.ex. GSM-switch. Från enhetens inbyggda USB-ingång kan golvvärmesystemet enkelt loggas för kontroll av funktion/ felsökning. Med hjälp av tillbehöret LK Radiolänk ICS kan även LK Rumstermostat ICS-RF (trådlös kommunikation) anslutas till mottagarenheten. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. B x H X D Förp x 120 x 60 mm 1/10 NYHET LK Radiolänk ICS LK Radiolänk ICS används som tillbehör till LK Mottagarenhet ICS-W8. Med ansluten radiolänk kan den trådlösa termostaten LK Termostat ICS-RF addreseras till den i övrigt trådförbundna mottagarenheten. M.a.o. går det att kombinera trådlös och trådförbunden kommunikation i samma mottagarenhet. Radiolänken levereras med anslutningskabel för inkoppling i mottagarenheten. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr Förp LK Ställdon (NO) För individuell rums-/zonreglering till LK Värmekretsfördelare VKF/ VKF-i. Ställdonet används tillsammans med LK Trådförbundna- alt. LK Trådlösa rumsregleringssystem. Effekt 2 W Strömlöst öppet NO RSK nr. Spänning Förp V AC/DC 1/100/

36 Rumsreglering NYHET Trådlös - ICS LK Termostat ICS-RF Trådlös rumstermostat med bakgrundsbelyst display för enkel och tydlig funktionsvisning. Displayen visar bl.a. inställd och verklig temperatur, värme till/från, signalstyrka, batterinivå, driftläge samt ev. felmeddelanden. För bästa energieffektivitet arbetar rumstermostaten med s.k. självmoduleringsteknik via signalpulsning till ventilställdonen. Självmoduleringsteknik innebär att termostaten anpassar avgiven effekt i förhållande till inställd temperatur. När temperaturen i rummet närmar sig inställd rumstemperatur minskas den avgivna effekten för att undvika övertemperaturer. Därigenom minimeras energiförbrukningen. Vid användning av termostatens nattsänkning-/ spartemperaturfunktion arbetar den med adaptiv (självlärande) funktion. Knapparna är låsbara och på så vis kan termostaten även användas i offentlig miljö. Möjlighet finns för inkoppling av golvgivare (läs mer under LK Extern givare ICS). Rumstermostaten används tillsammans med LK Mottagarenhet ICS-RF. Termostaten finns i färgerna högblank vit, silvergrå eller högblank svart. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. B x H x D Färg Förp x 100 x 20 mm Vit, Högblank 1/ x 100 x 20 mm Silvergrå 1/ x 100 x 20 mm Svart, Högblank 1/25 NYHET LK Extern Givare ICS LK Extern Givare ICS är ett tillbehör till LK Termostat ICS-RF eller LK Termostat ICS-W för att exempelvis reglera golvtemperaturen. Termostaten går att ställa in i fyra olika driftsfall med ansluten extern givare: Endast rumstemperatur, ingen inverkan från extern givare (golvgivare). Rumstemperatur tillsammans med maxbegränsning för golvtemperaturen. Rumstemperatur tillsammans med minbegränsning för golvtemperaturen. Endast golvtemperatur, ingen inverkan från rumstemperaturen. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. Längd Förp m 1 36

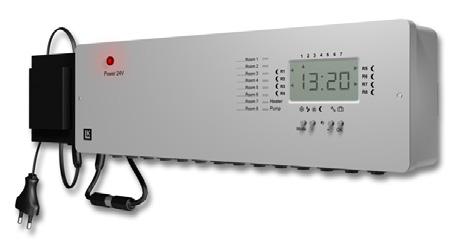

37 NYHET LK Mottagarenhet ICS-RF8 LK Mottagarenhet ICS-RF8 används tillsammans med LK Rumstermostat ICS-RF. Till mottagarenheten kan 8 stycken ICS Termostater adresseras. Enheten kan styra upp till 12 st LK Ställdon 24 V. Enheten har ett inbyggt 24h program för ventil- och pumpmotionering. ICS-RF8 är försedd med två stycken potentialfria utgångar som vid behov används för start/ stopp av pump och värmekälla. För att start/ stopp av pump och värmekälla ska fungera i ett större system kan flera mottagarenheter länkas ihop med BUS kabel. Vidare är enheten försedd med 1 st ingång för temperatursänkning via en extern signal, t.ex. GSM-switch. Från enhetens inbyggda USB-ingång kan golvvärmesystemet enkelt loggas för kontroll av funktion/felsökning. Med hjälp av tillbehöret LK Antennkabel ICS kan enhetens antenn flyttas till valfri plats. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. B x H x D Förp x120 x 60 mm 1/10 NYHET LK Antennkabel ICS LK Antennkabel ICS används ifall man behöver flytta ut antennen (Radiolänken) från LK Mottagarenhet ICS-RF. Kabeln är försedd med snabbkontakter för enkelt montage. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr. Längd Förp m 1 NYHET LK Repeater ICS Signalförstärkare för LK Trådlösa system ICS-RF. Repeatern förstärker och ökar sändningsavståndet mellan LK Rumstermostat ICS-RF och LK Mottagarenhet ICS- RF8. Repeatern levereras inkl. transformator. Leveransklar våren/ sommaren 2010 För monteringsanvisning se RSK nr Förp 37

38 LK Ställdon (NO) För individuell rums-/zonreglering till LK Värmekretsfördelare VKF/ VKF-i. Ställdonet används tillsammans med LK Trådförbundna- alt. LK Trådlösa rumsregleringssystem. Effekt 2 W Strömlöst öppet NO RSK nr. Spänning Förp V AC/DC 1/100/

39 Rumsreglering Trådlös Rumsreglering Cq LK Rumstermostat Cq-n Trådlös rumstermostat med pulsbreddsmodulerad reglering via radiosignal 868 Mhz. Rumstermostaten används tillsammans med LK Mottagarenhet Cq 1, 4, 6 eller 8. RSK nr. B x H x D Färg Förp x 75 x 27 mm Polar vit 1/ x 75 x 27 mm Silver grå 1/25 LK Skyddshuv Skyddshuv i plexiglas, för LK Rumstermostat NO, LK Rumstermostat Dti och LK Rumstermostat Cq-n. RSK nr. Färg Förp Transparent 1 LK Mottagarenhet Cq 1 (NO) Cq 1 ska användas tillsammans med LK Rumstermostat Cq. Reglering sker via pulsbreddsmodulerad radiosignal 868Mhz. Max 1 st rumstermostat kan adresseras. Mottagarenheten innehåller 1 st reläutgång vilken kan belastas med max 8 st LK Ställdon NO 24V AC. Reläutgången spänningssätts med LK Transformator 24V AC. Mottagarenheten ansluts till 230V AC. RSK nr. B x H x D Förp x 71 x 27 mm 1/25 LK Mottagarenhet Cq 8 (NO) Mottagarenhet Cq 8 ska användas tillsammans med LK Rumstermostat Cq-n. Reglering sker via pulsbreddsmodulerad radiosignal 868Mhz. Upp till 8 st rumstermostater kan adresseras vilka kan styra upp till 14 st LK Ställdon 24V (NO)/ golvvärmekretsar. Mottagaren innehåller utgång för bl.a. pumpstyrning och är försedd med klockfunktion/ temperaturprogram. Mottagarenheten ansluts med stickpropp till 230V AC. RSK nr. B x H x D Förp x 90 x 65 mm 1 39

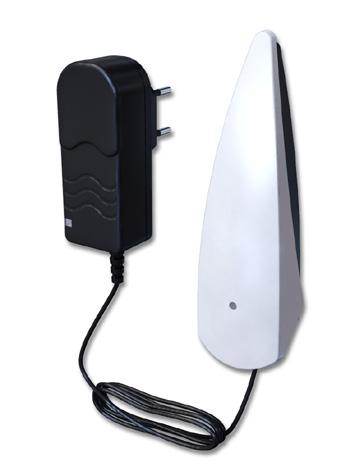

40 LK Repeater Cq HW Radio frekvens repeater till LK Trådlös rumsreglering Cq. Repeatern förstärker och ökar sändningsavståndet mellan LK Rumstermostat Cq och LK Mottagarenhet Cq. Repeatern monteras på vägg för fast installation. RSK nr. Spänning Antal/Förp V AC 1 LK Ställdon (NO) För individuell rums-/zonreglering till LK Värmekretsfördelare VKF/ VKF-i. Ställdonet används tillsammans med LK Trådförbundna- alt. LK Trådlösa rumsregleringssystem. Effekt 2 W Strömlöst öppet NO RSK nr. Spänning Förp V AC/DC 1/100/

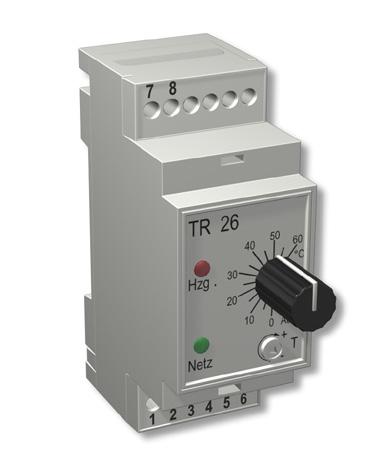

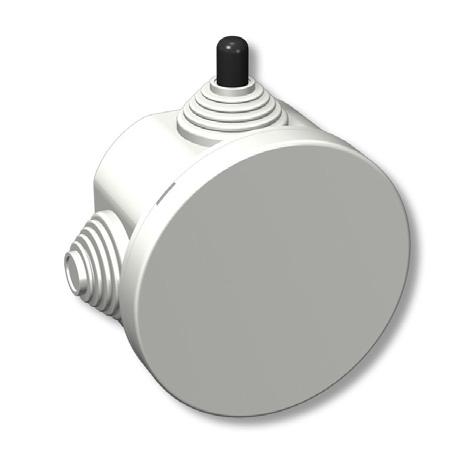

41 Rumsreglering TR 26 LK Elektronisk Termostat TR 26 LK Elektronisk Termostat är avsedd för golvvärmeinstallationer i särskilt krävande miljöer såsom tvätthallar, djurstallar etc. Termostaten kompletteras med givare för golv- eller rumstemperatur (LK Kabelgivare FK133/4 eller LK Rumstemperaturgivare FS 103). Upp till 10 st LK Ställdon 24V alt 8 st LK Fördelarregleringar kan styras över termostatens utgång. Utgången spänningssäts med LK Tranformator 230/24V AC. Termostaten har DIN fäste och kan monteras i LK Kapsling (IP55). RSK nr. Driv-spänning Växlande kontakt utg. Temp område Kapslingsklass V AC 24/230 V AC 0-60 C IP21 1 Förp. LK Kabelgivare FK 133/4 LK Kabelgivare ska användas med LK Elektronisk Termostat TR26 för reglering av golvtemperatur. RSK nr. Längd Förp m 1 LK Rumstemperaturgivare FS 103 LK Rumstemperaturgivare FS 103 ska användas med LK Elektronisk Termostat TR 26 för reglering av rumstemperatur. RSK nr. Kapslingsklass B x H x D Förp IP55 78 x 88 x 41,5 mm 1 LK Transformator Transformator med stickkontakt samt kabel för inkoppling till LK Kopplingsplint 1, LK Mottagarenhet Cq 1 samt LK Elektronisk Termostat TR 26. RSK nr. Spänning Max effekt Förp /24 V AC 60 VA 1/12 41

42 LK Kapsling LK Kapsling med DIN fäste för upp till två stycken LK Elektronisk Termostat TR 26. RSK nr. Kapslingsklass B x H x D Förp IP x 170 x 98 mm 1 LK Ställdon (NO) För individuell rums-/zonreglering till LK Värmekretsfördelare VKF/ VKF-i. Ställdonet används tillsammans med LK Trådförbundna- alt. LK Trådlösa rumsregleringssystem. Effekt 2 W Strömlöst öppet NO RSK nr. Spänning Förp V AC/DC 1/100/

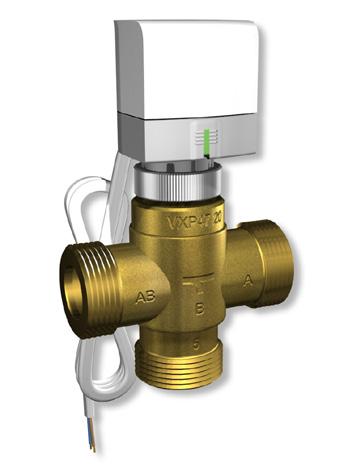

43 Rumsreglering Övrigt LK Fördelarreglering (NO) För reglering av en hel LK Värmekretsfördelare. Styrventil ansl. G25 inkl. elektrotermiskt ställdon 24 V AC. Kompletteras med LK Rumstermostat NO samt LK Transformator 230/24 V AC. Värmesystemet ska vara försett med ett reglersystem med förshuntning av sekundärflödet till värmekretsfördelaren. Anslutning av rör till LK Fördelarreglering sker lämpligen med LK Halvkoppling RSK , eller RSK nr. Spänning Dim Förp V AC G 25 utv gg 1 NYHET LK Termostatventilsats Mini (NO) LK Termostatventilsats används för individuell styrning av respektive golvvärmekrets på LK Minifördelare. Montagesatsen består av LK Termostatventil Mini G15, LK Ställdon 24V NO, nippelanslutning G15 mot minifördelare 12 eller 16 samt Röranslutningskoppling 12 eller 16. RSK nr. Dim Rör ansl Förp G G LK Ställdon 0-10V För individuell rums-/zonindelning till LK Värmekretsfördelare. Matningsspänning 24V AC, styrsignal 0-10V DC, strömlöst stängd. Kapslingsklass IP40. Effekt 1,5W RSK nr. Spänning Förp V DC/24 V AC 1 LK Ställdon 230V AC NC RSK nr. Spänning Förp V 1/100/

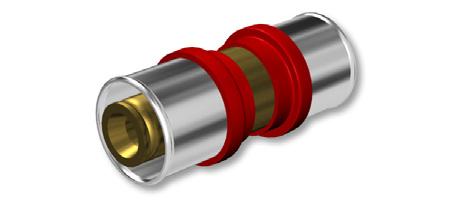

44 Presskopplingar PV LK Presskoppling PV rak Presskoppling till LK Värmerör PE-X. För reparation/skarvning av LK Golvvärmerör/ Värmerör i PE-X. RSK nr. Dim Ringfärg Förp grå 1/10/ röd 1/10/ röd 1/5/100 LK Presskoppling PV Rak utv gg Presskoppling till LK Värmerör PE-X. RSK nr. Dim Ringfärg Förp xR20 utv gg Röd 1/5/ xR25 utv gg Röd 1/5/ xR25 utv gg Röd 1/5/70 LK Presskoppling PV Rak - CU Presskoppling till LK Värmerör PE-X. RSK nr. Dim Ringfärg Förp x CU 22 Röd 1/5/80 LK Presskoppling PV vinkel Presskoppling till LK Värmerör PE-X. RSK nr. Dim Ringfärg Förp Röd 1/5/ Röd 1/5/30 LK Presskoppling PV vinkel utv gg Presskoppling till LK Värmerör PE-X. RSK nr. Dim Ringfärg Förp xR20 utv gg Röd 1/5/ xR25 utv gg Röd 1/5/30 44

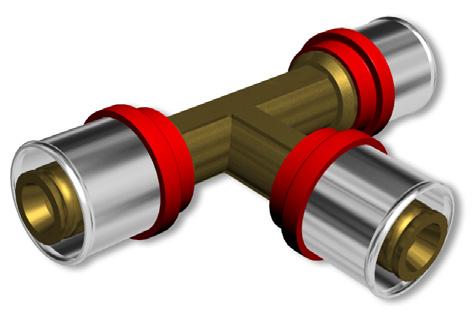

45 LK Presskoppling PV T-rör Presskoppling till LK Värmerör PE-X. RSK nr. Dim Ringfärg Förp x25x25 Röd 1/5/ x32x32 Röd 1/5/ x25x32 Röd 1/5/ x25x25 Röd 1/5/30 45

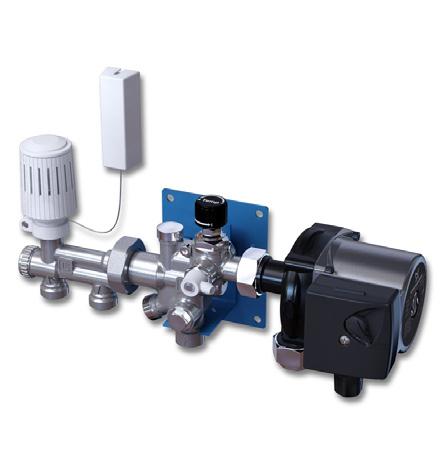

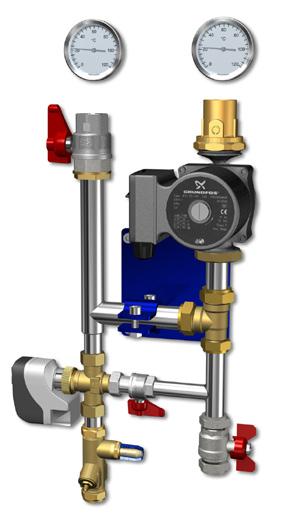

46 Shuntar LK Minishunt M60 Termostatstyrd shuntgrupp för inkoppling av mindre golvvärmeinstallationer till befintligt värmesystem. Shuntgruppen är avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 60 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump Grundfos UPS 15-40ES 1 fas 230V AC 50Hz, max 60W 0,26A Omkopplingsbar från 2 till 1-rörs radiatorsystem Termostat med kapillärrörsgivare L= 2m Termostatstyrd maxbegränsare av framledningstemperatur VF-ventil Påfyllnadsanordning samt avluftningsventil Monterbar i höger- eller vänsterutförande Väggkonsol Tillbehör: LK Anslutningskopplingar med R15 utv gg för inkoppling av en golvvärmekrets i dim. 12, 16 eller 20 mm. LK Minifördelare för inkoppling av 2-4 golvvärmekretsar i dim. 12, 16 eller 20 mm. LK Termostat med 5 m kapillärrörsförbunden givare. LK Elektronisk rumsreglering, trådförbunden eller som LK trådlös rumsreglering Cq. LK Heater 350 elektrisk komfortvärmare för yter max 12 m² till rör dim 12 eller 16. LK Väggkåpa för att dölja minishuntsinstallationen. RSK nr. B x H x D c/c rör prim/sek Ansl prim/sek Vikt Förp x 187 x 129 mm 50/99 mm Cu15,G20 utv/ G15 inv 6.2 kg 1/55 LK Termostat M60 LK Termostat med 5 m kapillärrörsförbunden rumsgivare till LK Minishunt M60. RSK nr. Kapillärrörslängd Förp m 1 46

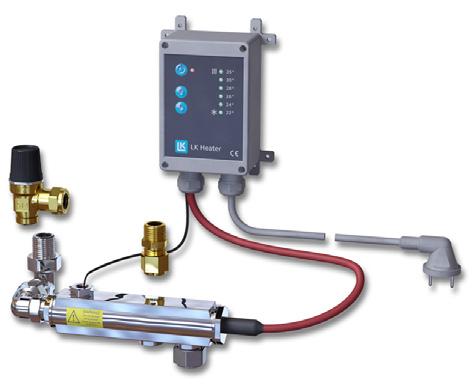

47 NYHET LK Heater 350 LK Heater 350 är en elektrisk komfortvärmare för golvvärmeinstallationer utförda med LK Minishunt M60. Värmaren består av en elpatron monterad i en mässsingstub. Elpatronen styrs av en elektronisk styrenhet för konstanthållning av vattentemperaturen. Produkten säljs komplett för 1 eller 2 golvvärmekretsar i rördimension 12 eller 16 mm. Elpatroneffekten är 350W och räcker under normala förhållanden för golvvärmeytor upp till 12 m². RSK nr. Antal kretsar-rör Längd Vikt Förp mm 2,4 kg mm 2,4 kg mm 3,0 kg mm 3,0 kg 1 LK Minifördelare Fördelare av mässing för inkoppling till LK Minishunt. Fördelarna har integrerade injusteringsventiler för balansering av golvvärmekretsarnas flöden. Fördelarna finns för inkoppling från 2 till 4 golvvärmekretsar. Levereras inklusive vinkelkopplingar R15 utv. gg, samt erfoderligt antal anslutningskopplingar i dim 12 mm till PE-X, dim 16 mm till PE-X och PAL alternativt dim 20 mm för PE-X. Monterad på LK Minishunt ökas bygghöjden för minishunten med ca 90 mm. RSK nr. Antal kretsar-rör Längd Vikt Förp mm 1,2 kg 1/ mm 1,6 kg 1/ mm 2,0 kg 1/ mm 1,2 kg 1/ mm 1,6 kg 1/ mm 2,0 kg 1/ mm 1,2 kg 1/ mm 1,6 kg 1/ mm 2,0 kg 1/10 LK Anslutningsrör M60/ VKF-i LK Anslutningsrör M60/ VKF-i används för anslutning av LK Minishunt M60 till LK Värmekretsfördelare VKF-i, i vänster- eller högermontage. RSK nr. Förp /10 47

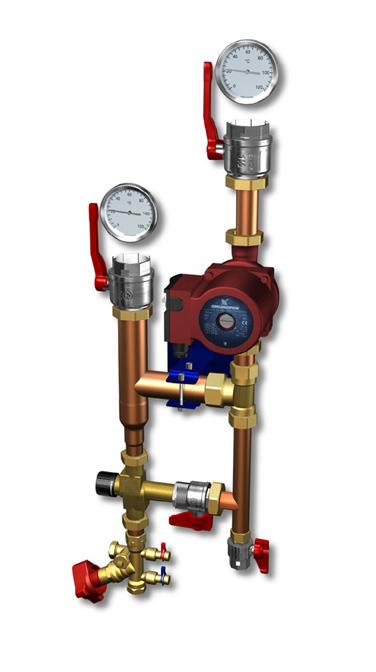

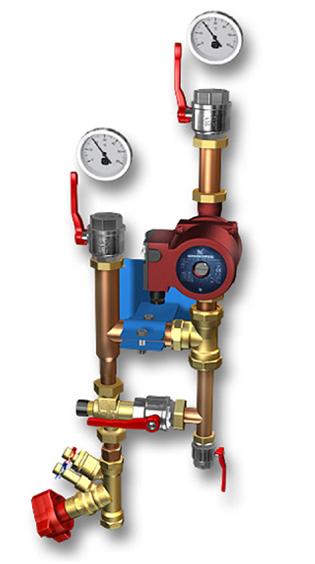

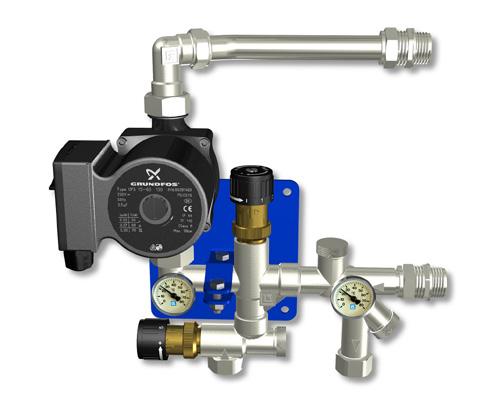

48 LK Fördelarshunt VS Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 200 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump Grundfos Alpha 2L15-60 med aut. varvtalsreglering, 1 fas 230 V AC, 50 Hz, max 45 W, 0,38 A 2-vägs styrventil Kvs 2,5, försedd med handmanöverdon VF ventil Temperaturbegränsare Trimventil för primärkretsen Backventil 2 st dykrörstermometrar Avstängningsventiler mot primärsidan Medlevererade tilloppsrör möjliggör vänster- och högermontage mot golvvärmefördelare VKF-i Väggkonsol LK Fördelarshunt kan kompletteras med LK Styr v.3 RSK RSK nr. Typ Dim B x H x D c/c-rör Ansl prim/sek Vikt Förp ,5 360/262 x 306 x164 mm 124/213 G20inv/ G25utv 7,0 kg 1 LK Fördelarshunt CS Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 200 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump Grundfos UPS 15-60, 1 fas 230 V AC, 50 Hz, max 70 W, 0,30 A 2-vägs styrventil Kvs 2,5, försedd med handmanöverdon VF ventil Temperaturbegränsare Trimventil för primärkretsen Backventil 2 st dykrörstermometrar Avstängningsventiler mot primärsidan Medlevererade tilloppsrör möjliggör vänster- och högermontage mot golvvärmefördelare VKF-i Väggkonsol LK Fördelarshunt kan kompletteras med LK Styr RSK RSK nr. Typ Dim B x H x D c/c rör Ansl prim/sek Vikt Förp ,5 360/262 x 306 x 164 mm 124/213 G20inv/G25utv 7,0 kg 1 48

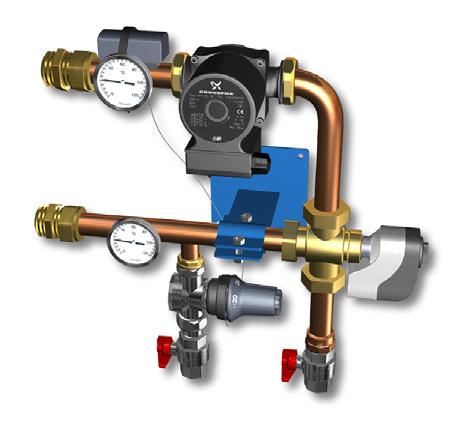

49 LK Shunt 2/3-2,5 Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 300 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump Grundfos UPS fas 230 V AC 50 Hz, max 90 W 0,40 A Styrventil Kvs 2,5 omställningsbar mellan 3- och 2-vägsutförande, försedd med handmanöverdon Injusteringsventil LK OptiFlow för primärkretsen Backventil 2 st anliggningstermometrar Avstängningsventiler Monterbar i höger- eller vänsterutförande Väggkonsol LK Shunt kan kompletteras med LK Styr v.3 RSK RSK nr. Typ B x H x D c/c rör prim/sek Ansl prim/sek Vikt Förp / x 525 x 215 mm 150/150 mm G20 inv/ G25 utv 9,1 kg 1 LK FTK Ventil Temperaturbegränsningsventil för inkoppling till LK Shunt 2/3-2,5 i manuellt utförande till primärsystem med konstant framledningstemperatur. Ventilen monteras på shuntgruppens primärsida med termostatens kapillärrörsförbundna anliggningsgivare monterad på shuntgruppens tilloppsrör sekundärt. Ventilen har inställbart Kv värde från 0,8-2,6. RSK nr. Dim Längd Kv Temp omr. Förp R20 utv gg 145 mm 0,8-2, C 1 49

50 LK Shunt 2/3-4,0 Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 700 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump 1 fas 230 V AC 50 Hz, max 245 W 1,04 A Styrventil Kvs 4,0 omställningsbar mellan 3- och 2-vägsutförande. Injusteringsventil för primärkretsen Backventil 2 st anliggningstermometrar Avstängningsventiler Monterbar i höger- eller vänsterutförande Väggkonsol LK Shunt kan kompletteras med LK Styr v.3 RSK RSK nr. Typ B x H x D c/c rör prim/sek Ansl prim/sek Vikt Förp / x 850 x 230 mm 150/150 mm G20 inv/ G32 utv 10.0 kg 1/20 LK Shunt 2/3-6,3 Shuntgrupp avsedd för system med huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 1000 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, tryck, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump 1 fas 230 V AC 50 Hz, max 245 W 1,04 A Styrventil Kvs 6,3 omställningsbar mellan 3- och 2-vägsutförande. Injusteringsventil för primärkretsen Backventil 2 st anliggningstermometrar Avstängningsventiler Monterbar i höger- eller vänsterutförande Väggkonsol LK Shunt kan kompletteras med LK Styr v.3 RSK RSK nr. Typ B x H x D c/c rör prim/sek Ansl prim/sek Vikt Förp / x 900 x 230 mm 170/170 mm G25 inv/ G40 inv 12.5 kg 1 50

51 LK Shunt UHP-6,3 Shuntgrupp avsedd för system utan huvudpump. Dess kapacitet kan schablonmässigt sättas vid ett värmebehov på 50W/m 2 till max 240 m 2 golvvärmeyta. Kapaciteten är dock beroende på primär temperatur, rörmotstånd, förläggningssätt m.m. Shuntgruppen är komplett fabriksmonterad med: Cirkulationspump 1 fas 230 V AC 50 Hz, max 107 W 0,46 A Styrventil Kvs 6,3 i 3-vägsutförande. Termostatventil för maxbegränsning av framledningstemperaturen, Kvs 2,8 2 st anliggningstermometrar Avstängningsventiler mot primärsidan Monterbar i höger- eller vänsterutförande mot golvvärmefördelare Väggkonsol LK Shunt UHP kan kompletteras med LK Styr v.3 RSK RSK nr. Typ B x H x D c/c-rör prim/sek Ansl prim/sek Vikt Förp x 530 x 215 mm 145/210 mm G20 inv/ G25 utv 7.7 kg 1 NYHET LK Styr v.3 Utetemperaturkompenserad värmereglering förprogrammerad för LKs Shuntprogram/ golvvärmesystem. Bestående av reglercentral med program för temperatursänkning och pumpstyrning, ventilställdon, utomhusgivare samt framledningsgivare. Kan kompletteras med LK Rumsenhet v.3 för rumstemperaturinverkan samt fjärrstyrning av tidsprogram. Avsedd till: LK Fördelarshunt VS LK Fördelarshunt CS LK Shunt 2/3-2,5 LK Shunt 2/3-4,0 LK Shunt 2/3 6,3 LK Shunt UHP- 6,3 RSK nr. Spänning Förp V AC 1 51

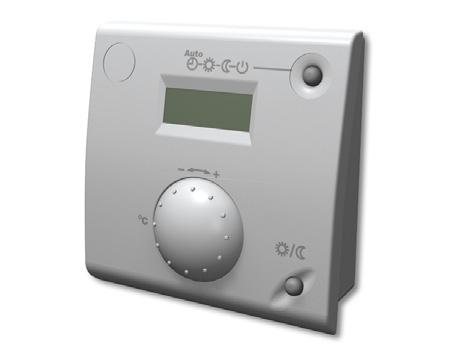

52 NYHET LK Rumsenhet v.3 Tillval till LK Styr v.3/ LK Styr v.3 RA. Rumsenhet för temperaturinverkan samt möjlighet för fjärrstyrning av temperatur och tidsprogram. RSK nr. Avsedd för Förp LK Styr v.3 & LK Styr v.3 RA 1 LK Ventilställdon LK Ventilställdon till LK Shunt, används vid annan reglerutrustning än LK:s t.ex. vid DUC-system. LK Ventilställdon 230V SSY319 används till: LK Fördelarshunt VS och CS, LK Shunt 2/3-2,5, 4,0 resp. 6,3 samt till LK Shunt UHP -6,3. LK Ventilställdon 0-10V SSB61 används till: LK Fördelarshunt VS och CS, LK Shunt 2/3-2,5, 4,0 samt till LK Shunt UHP -6,3. LK Ventilställdon 0-10V SQS65SL används till: LK Shunt 2/3-6,3. LK Ventilställdon 0-10V SSA61/AV53 används till: LK Värmeväxlarpaket 10. RSK nr. Typ Benämning Förp V SSY V SSB V SQS65SL V SSA61/AV

53 Växlarpaket LK Värmeväxlarpaket 10 LK Värmeväxlarpaket är tänkt till glykolblandade golvvärmesystem som behövs skiljas från det övriga värmesystemet, exempelvis uterum, vinterträdgårdar, garage, dvs. utrymmen som man vintertid vill hålla en låg temperatur i alternativt kunna stänga av utan risk för sönderfrysning av golvvärmesystemet. LK Värmeväxlarpaket är en färdigbyggd enhet bestående av värmeväxlare, cirkulationspump, manometer, expansionskärl, smutsfilter samt styrventil med självverkande termostat och kapillärrörsförbunden anliggningsgivare. Styrventilen har inställbart Kv- värde och är på så vis anpassningsbar till anläggningens storlek. Växlarpaketet är byggt så att det passar att monteras direkt mot LK Värmekretsfördelare VKF-i. Paketet kan kopplas mot höger eller vänster sida av värmekretsfördelaren. Växlarpaketet kan monteras in i LK Fördelarskåp UTV 1150/180 inklusive fördelare. För utetemperaturkompenserad värmereglering till golvvärme kan Värmeväxlarpaketet utrustas med LK Styr v.3 RA bestående av reglercentral, ventilställdon, utomhusgivare samt framledningsgivare. RSK nr. Typ Ansl prim/sek Vikt Förp ,2 G20/G25 12,5 kg 1/12 NYHET LK Styr v.3 RA Utetemperaturkompenserad värmereglering förprogrammerad för LKs golvvärmesystem. Bestående av reglercentral med program för temperatursänkning och pumpstyrning, ventilställdon, utomhusgivare samt framledningsgivare. Kan kompletteras med LK Rumsenhet v.3 för rumstemperaturinverkan samt fjärrstyrning av tidsprogram. Avsedd till: LK Värmeväxlarpaket RSK nr. Spänning Förp V AC 1 53

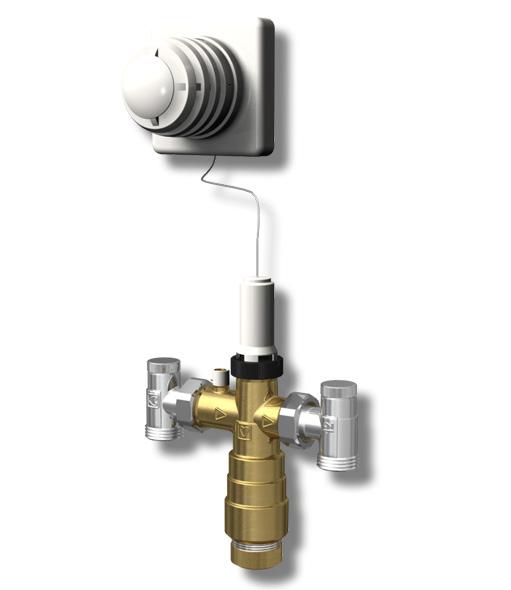

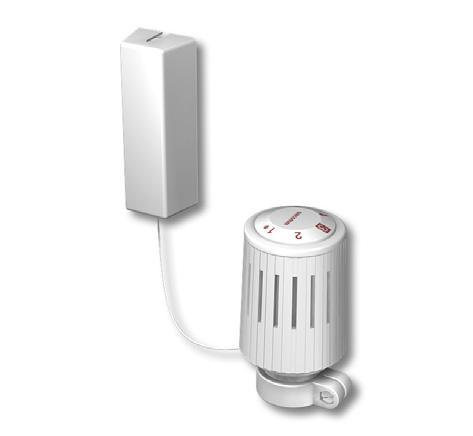

54 Temperaturbegränsningsventiler LK Minikretsventil M5 LK Minikretsventil är avsedd att styra mindre golvvärmesystem med en golvyta på max 5 m 2. LK Minikretsventil M5 ska användas tillsammans med golvvärmesystem som förläggs ingjutna i betong eller flytspackel och där rören läggs i en dubbelslinga eller som snäckförläggning. Möjliga rördimensioner är 12 mm eller 16 mm. LK Minikretsventil M5 kan inte installeras i ett-rörs radiatorsystem. LK Minikretsventil levereras med en rumstermostat försedd med 2 m kapillärrör. LK Minikretsventil M5 ska kompletteras med: LK Anslutningskoppling för PE-X dim 12 x G20, RSK LK Anslutningskoppling PE-X/ PAL dim 16 x G20, RSK RSK nr. Dim B x H x D Förp G x 190 x 50 mm 1 LK Anslutningskoppling G20 För anslutning mot LK Minikretsventil M5 eller mot kopplingsdel med G20 gänga. RSK nr. Dim Förp G20 x 12 PE-X 1/ G20 x 16 PE-X/PAL 1/10 LK Inbyggnadsskåp M5 Avsedd att användas för infästning av Minikretsventil M5. Inbyggnadsskåpet levereras med infästningsklammer anpassad för Minikretsventil M5. RSK nr. B x H x D Förp x 200 x 50 mm 1 LK Lucka M5 Avsedd att användas tillsammans med LK Inbyggnadsskåp M5.Luckan är skjutbar i djupled, max 36 mm. RSK nr. B x H Förp x 230 mm 1 54

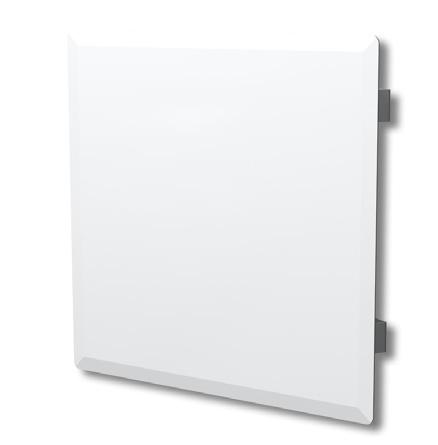

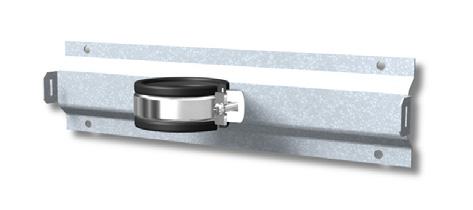

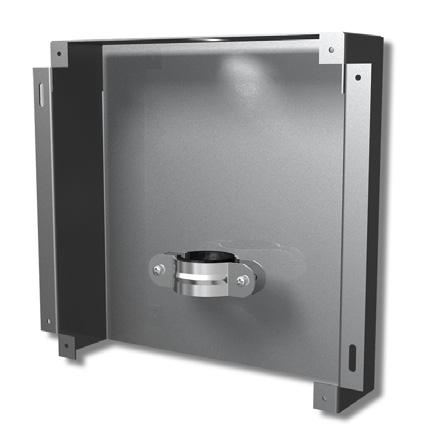

55 LK Väggfäste M5 LK Väggfäste M5 är avsedd att fixera LK Minikretsventil M5. LK Väggfäste M5 kan även användas som fixering för LK Väggkåpa M5. RSK nr. B x H x D Förp x 60 x 60 mm 1 LK Väggkåpa M5 LK Väggkåpa M5 döljer installation av LK Minikretsventil M5. LK Väggkåpa är tillverkad av vitlackerad plåt. Kåpan är avsedd för utvändigt montage och fixeras med hjälp av LK Väggfäste M5. RSK nr. L x B x H Förp x 230 x 60 mm 1 55

56 Elpanna LK Elpanna-11 Pannan levereras komplett med cirkulationspump, expansionskärl och armatursats med säkerhetsventil och avluftare. Elpannan har elektronisk temperaturreglering i sju steg från 1,6 kw till max 11 kw med utetemperaturkompensering. Beträffande tekniska data se separat information. RSK nr. Effekt Spänning B x H x D Vikt Förp kw 400 V 540 x 601 x 180 mm 28 kg 1/10 LK Byggpanna LK Byggpanna är en komplett transportabel elpanna. Elpannan är främst tänkt som en temporär värmare för t.ex. uttorkning av betongplattor med golvvärme och för att värma byggnader under dess uppförande via golvvärmesystemet. Byggpannan är på 9 kw och arbetar i två steg om 4,5 kw. Pannan levereras komplett med cirkulationspump, expansionskärl och armatursats med säkerhetsventil och avluftare. Anslutning till värmesystemet görs enkelt via de 1,5 m stålförnätade anslutningsslangarna. Pannan är elektriskt internt kopplad med påmonterad 1,0 m kabel och 3-fas kopplingshandske. Temperaturregleringen sker via pannans drifttermostat. RSK nr. Effekt Spänning B x L x H Vikt Förp kw 400 V 430 x 710 x 650 mm 30 kg 1/2 56

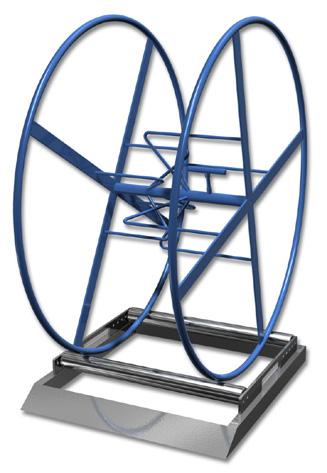

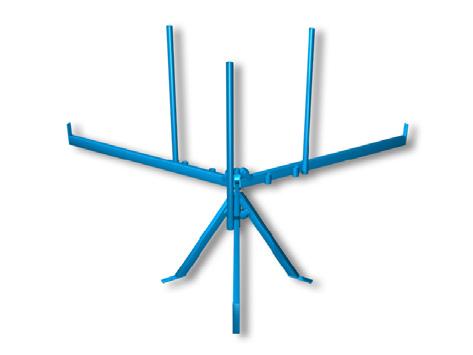

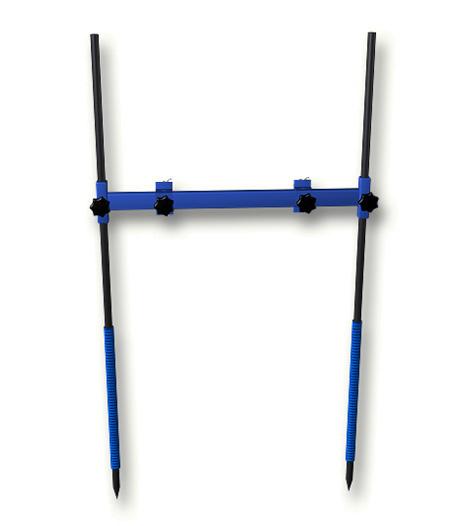

57 Maskiner & Verktyg LK Rörvinda Universal Hjälpmedel för enkel utläggning av PE-X/PAL rör. RSK nr. Rörstorlekar Vikt Förp m 10,0 kg 1/18 LK Rörtrumla och LK Matarplatta Hjälpmedel för enkel utläggning av LK Golvvärmerör. Avsedd för rullstorlekar i dim m, dim m och dim m. Består av LK Rörtrumla och LK Matarplatta. RSK nr. Art L x B x H Vikt Förp Rörtrumla 1100 x 1100 x 500 mm 17 kg Matarplatta 740 x 700 x 110 mm 10 kg 1 LK Fördelarstativ Stativ för fixering av fördelare VKF/ VKF-i vid förläggning i platta på mark. Steglöst justerbar i höjd- respektive sidled. Till fördelarstativet medföljer 2 st 300 mm korrugerade tomrör som förhindrar att benen gjuts fast i betongen och därmed gör stativet återanvändningsbart RSK nr. H x B Vikt Förp x 650 mm 9,5 kg 1 LK Skåpstativ LK Skåpstativ är avsett för temporär fixering/upphängning av LK Fördelarskåp VT, LK Shuntskåp VT och LK Fördelarskåp UNI. Stativet används vid montage av golvvärme/tappvatten i platta på mark när skåpet ska monteras innan gjutning av betongplattan. Skåpstativet består av två stolpar i stål, fyra rörklammer med tillhörande bultar samt 2 st 300 mm korrugerade rör. De två korrugerade rören förhindrar att stålstolparna gjuts fast och på så vis kan stativet återanvändas. RSK nr. L x B x H Vikt Förp x 68 x 34 mm 8 kg 1 57

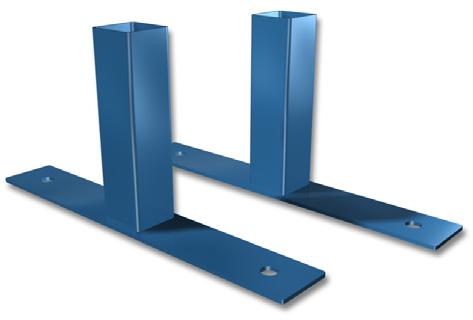

58 NYHET LK Stativfot Två stycken stativfötter till LK Fördelarstativ och LK Skåpstativ för montage på betongbjälklag. RSK nr. B x L x H Förp x 200 x 95 mm 1 LK Bygelpistol LK Bygelpistol används med LK Pistolbyglar för fixering av golvvärmeröret mot isoleringen i rörvändningar och mellan golvvärmelister. För mer info se i produktsortimentet under artiklar ingjutning i betong. RSK nr Förp LK Frässtål LK Frässtål används tillsammans med LK Fräsmall för fräsning av rörvändningar till rör dim 16. RSK nr. Profil/ dim Skaft dim Förp LK 16 8 mm 1 LK Fräsmall Mall för fräsning av rörvändningar i LK Spårskiva Trä 22 samt XPS med röravstånd c/c 200. Mallen är anpassad till mindre handöverfräsar med avståndet 55 mm från centrum av frässtålet till kanten på fräsbordet. Används tillsammans med LK Frässtål. RSK nr. Radie Förp mm 1 58

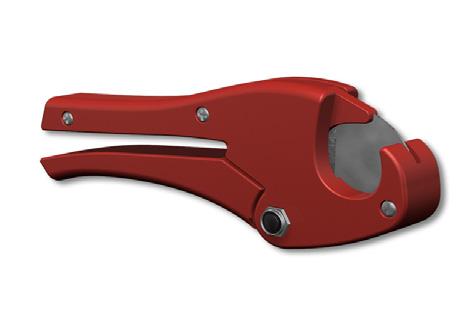

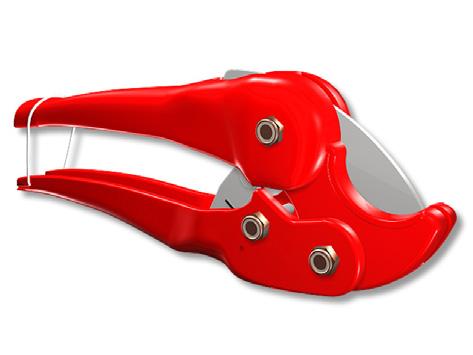

59 LK Rörsax För kapning av PE-X och PAL rör. Saxen har automatisk återgång samt utväxling av klippkraften. RSK nr. För rör dim. Förp mm mm 1 LK Rörsax TPT Klipper PEX rör upp till dim 25 samt PAL rör upp till dim 20. RSK nr. Dim Förp mm 1/10 59

60 Golvvärmepaket LK Golvvärmepaket L12/ M5, 5 m² LK Golvvärmepaket L12/ M5, 5 m 2 är ett komplett installationspaket för golvvärmeytor upp till 5 m 2. Golvvärmerören gjuts in i avjämningsmassa eller betong. Inkoppling görs till befintligt radiatorsystem med hjälp av bipackad Minikretsventil M5. Obs radiatorsystemet måste vara ett s.k. tvårörs radiatorsystem. LK Golvvärmepaket L12/ M5, 5m 2 består av följande: 1 st LK Minikretsventil M5 1 st LK Inbyggnadsskåp M5 LK Lucka M5 LK Golvvärmerör 12 x 2 mm, 35 m 10 st LK Golvvärmelist 12 2 st LK Anslutningskoppling dim 12 x G20 2 st LK Koppling 12 x R15 utv gg 2 st LK Rörböjningsstöd RSK nr. Vikt Förp ,2 kg 1 LK Golvvärmepaket L12/ M60, 10 m² LK Golvvärmepaket L12/ M60, 10 m 2 är ett komplett installationspaket för golvvärmeytor upp till 10 m 2. Golvvärmerören gjuts in i avjämningsmassa eller betong. Inkoppling görs till befintligt ett- eller tvårörs radiatorsystem med hjälp av bipackad LK Minishunt M60. LK Golvvärmepaket L12/ M60, 10 m² består av följande: 1 st LK Minishunt M60 LK Golvvärmerör 12 x 2 mm, 70 m 20 st LK Golvvärmelist 12 2 st LK Koppling 12 x R15 utv gg 1 st LK Dubbelnippel G15 2 st LK Rörböjningsstöd RSK nr. Vikt Förp ,9 kg 1 60

61 Utförande Utförande yta. Spårskivan med tillhörande vänd- och matarskiva är gjorda av EPS med mycket goda egenskaper för kort och långtidslast. Förutsättningar rubrik Ytskikt. och utsedd konstruktör/kvalitetsansvarig person. Konstruktionsprincip 1. Bärande golvkonstruktion 2. Ångspärr 3. LK Spårskiva EPS 16 en limmad värmefördelningsskiva i aluminium. yta. Spårskivan med tillhörande vänd- och matarskiva är gjorda av EPS med mycket goda egenskaper för kort och långtidslast. Förutsättningar? öden. Skivorna ska läggas på en bärande golvkonstruktion. Som bärande golvkonstruktion avses betonggolv eller ett 22 mm golvspånskivegolv förlagt på ett regelavstånd max c/c 600 mm. Vid förläggning med keramik ska golvkonstruktion med 22 mm golvspånskiva motsvara den styvhet som uppnås för regelavståndet max c/c 300 mm, innan golvvärmeskivorna monteras. Systemet läggs? ytande eller fast, beroende på typ av golvbeläggning, se rubrik Ytskikt. Generellt gäller anvisningar enligt HUS-AMA och utsedd konstruktör/kvalitetsansvarig person. Konstruktionsprincip 1. Bärande golvkonstruktion 2. Ångspärr 3. LK Spårskiva EPS x 600 x 16 mm med 4 st spår, c/c 150 mm, anpassade för LK Golvvärmerör 12. Skivan har en limmad värmefördelningsskiva i aluminium LK Vändskiva EPS 16 Dim. 600 x 300 x 16 mm 5. Cellfoam 6. Limskikt Limskikt mellan golvvärmeskiva och bärande undergolv, samt mellan golvvärmeskiva och keramik. Ytskikt rubrik Montering av ytskikt.) Parkett- eller laminatgolv Golvvärmeskivorna läggs? ytande på underliggande ångspärr. Konstruktionen täcks med cellfoam och därpå övergolv. Monteringanvisning På bärande golv med LK Spårskiva EPS LK Vändskiva EPS 16 Dim. 600 x 300 x 16 mm 5. Cellfoam 6. Limskikt Limskikt mellan golvvärmeskiva och bärande undergolv, samt mellan golvvärmeskiva och keramik. Ytskikt (För utförligare information om utförande, se rubrik Montering av ytskikt.) Parkett- eller laminatgolv Golvvärmeskivorna läggs? ytande på underliggande ångspärr. Konstruktionen täcks med cellfoam och därpå övergolv. SE.33.C m 2 och 10 m 2. SE.33.C m 2 och 10 m 2. Produktsortiment På bärande golv med LK Spårskiva EPS 16 LK Golvvärme i utförande med LK Spårskiva EPS 16 är avsedd att läggas på bärande golv där man eftersträvar särskilt låg bygghöjd. Systemet är uppbyggt av en 16 mm spårskiva med en limmad 0,5 mm värmefördelningsplåt i aluminium. Värmefördelningsplåten täcker hela spårskivans Förutsättningen för en god funktion av golvvärmesystemet är väderstyrd reglering av framledningstemperaturen samt en väl genomförd och dokumenterad injustering av primär- och sling-? öden. Skivorna ska läggas på en bärande golvkonstruktion. Som bärande golvkonstruktion avses betonggolv eller ett 22 mm golvspånskivegolv förlagt på ett regelavstånd max c/c 600 mm. Vid förläggning med keramik ska golvkonstruktion med 22 mm golvspånskiva motsvara den styvhet som uppnås för regelavståndet max c/c 300 mm, innan golvvärmeskivorna monteras. Systemet läggs? ytande eller fast, beroende på typ av golvbeläggning, se Generellt gäller anvisningar enligt HUS-AMA 1200 x 600 x 16 mm med 4 st spår, c/c 150 mm, anpassade för LK Golvvärmerör 12. Skivan har Monteringanvisning På bärande golv med LK Spårskiva EPS 16 LK Golvvärme Installationspaket EPS 16 för vattenburen golvvärme. (För utförligare information om utförande, se LK Golvvärmepaket EPS 16, 5 m² LK Golvvärmepaket EPS 16 finns i två olika storlekar. Paketen innehåller golvvärmematerial för att förlägga 5 m² respektive 10 m² av LK Golvvärme i sk. flytande förläggning. Vid behov kan man kombinera de två olika paketen och därigenom klara ytor upp till 40 m². Golvvärmepaketen ska alltid kompletteras med shuntgrupp, LK Minishunt M60 och i förekommande fall även med LK Minifördelare. LK Golvvärmepaket EPS 16 5 m² består av följande: 35 m Golvvärmerör 12 mm 6 st LK Spårskiva EPS 16 6 st LK Vändskiva EPS 16 2 st LK Rörböjningsstöd 12 pl 2 st LK Koppling 12 x R15 utv gg 1 st Monteringsanvisning EPS 16 1 st Paketbeskrivning EPS 16 RSK nr. Vikt Förp ,1 kg 1 På bärande golv med LK Spårskiva EPS 16 LK Golvvärme i utförande med LK Spårskiva EPS 16 är avsedd att läggas på bärande golv där man eftersträvar särskilt låg bygghöjd. Systemet är uppbyggt av en 16 mm spårskiva med en limmad 0,5 mm värmefördelningsplåt i aluminium. Värmefördelningsplåten täcker hela spårskivans Förutsättningen för en god funktion av golvvärmesystemet är väderstyrd reglering av framledningstemperaturen samt en väl genomförd och dokumenterad injustering av primär- och sling- LK Golvvärme Installationspaket EPS 16 för vattenburen golvvärme. LK Golvvärmepaket EPS 16, 10 m² LK Golvvärmepaket EPS 16 finns i två olika storlekar. Paketen innehåller golvvärmematerial för att förlägga 5 m² respektive 10 m² av LK Golvvärme i sk. flytande förläggning. Vid behov kan man kombinera de två olika paketen och därigenom klara ytor upp till 40 m². Golvvärmepaketen ska alltid kompletteras med shuntgrupp, LK Minishunt M60 och i förekommande fall även med LK Minifördelare. LK Golvvärmepaket EPS m² består av följande: 70 m Golvvärmerör 12 mm 12 st LK Spårskiva EPS st LK Vändskiva EPS 16 3 st LK Matarskiva EPS 16 2 st LK Rörböjningsstöd 12 pl 2 st LK Koppling 12 x R15 utv gg 1 st Monteringsanvisning EPS 16 1 st Paketbeskrivning EPS 16 RSK nr. Vikt Förp ,8 kg 1 61
