1 TILLFÖRLITLIG, KONTINUERLIG DRIFT Lösningar för teknisk kyla För serverrum, skyddsrum för telekom, laboratorier och IT

2 Inledning Teknisk kyla Varför behövs det? Ett system för teknisk kylning av teknik avlägsnar värmen som ständigt genereras av IT-utrustning, servrar och företagets supportutrustning. För rum och utrymmen som kräver kyla dygnet runt Där kontinuerlig upptid är ett måste för serverdataskydd utrustningsskydd TILLFÖRLITLIG, KONTINUERLIG DRIFT För att tillgodose det ökande digitala och mobila databehovet hos företag och onlinekonsumenter måste infrastrukturen för IT-utrustning, telekom och servrar fungera dygnet runt. Oväntade och oplanerade stillestånd innebär inte bara en kostnad för företagen, utan påverkar även slutkonsumenterna som är beroende av kontinuerlig åtkomst till dataanslutning för sina dagliga aktiviteter. Drift dygnet runt för 25% GRUNDLÄGGANDE KYLNING Små splitsystem och tak» låga initiala kostnader» högre driftkostnader» begränsad flexibilitet 40% SOFISTIKERAD PRECISIONSKYLNING Slutna styrsystem» hög investeringskostnad» drift ner till -20 C» precis temperaturstyrning ± 1 C avvikelse» styrning av luftfuktighet» stor installationsyta tar upp tillgängligt ställutrymme» frikylande och blanddrift Marknadslösningar med varierande komplexitet för kylning av tekniska miljöer tekniska miljöer ökar i sin tur den värmebelastning som alstras inom IT-/server-rum och skyddsrum för telekom. Därför kräver ditt företags infrastruktur tillförlitlig, effektiv och flexibel kyla för att garantera maximal upptid, samtidigt som de erbjuder den bästa återbetalningen på investeringen. 35% TILLFÖRLITLIG, KONTINUERLIG KYLNING Sky Air-system» bra avkastning på investering låg driftkostnad tack vare bättre energieffektivitet låga startkostnader litet fysiskt utrymme frikylande» beprövad tillförlitlighet brett driftsintervall (ner till -15 C och upp till +50 C)» hög flexibilitet bättre lämpade inomhusenheter modulär uppbyggnad styrenheter (driftsrotation) Miljöer för kylning av teknikrum Skyddsrum för telekom Serverrum Laboratorier 2

3 Inledning Kylning av teknikrum Förstå kritisk kyltillämpning och miljön Komfortkylning - Fuktighet finns - Balanserad kännbar och latent kapacitet Kylning av teknik - Ingen eller begränsad fuktighet - Äkta kännbar kapacitet 60-70% temperaturstyrning 30-40% fuktighetsstyrning 80-90% temperaturstyrning 10-20% fuktighetsstyrning Låga fuktighetsnivåer Till skillnad från en normal bostadsmiljö genererar inte ett vanligt serverrum eller tekniska miljöer fukt (eller endast väldigt lite). Kontinuerlig kylning av dylika rum avlägsnar även fuktigheten. Nivåerna för genomsnittlig relativ luftfuktighet (RH) i serverrum eller teknikrum är lägre än 30%. Dessa låga luftfuktighetsnivåer reducerar möjligheten att överföra värmebelastningar (för att kyla ner serverrum). Därav av behovet av att öka kylkapaciteten hos inomhussystemet. Konstant kylning inställd på C Skydd av server- och UPS-utrustning Livslängden hos UPS-utrustning är temperaturberoende Det finns tillräckligt med buffer att kompensera en potentiell ökning av temperaturen Generellt sett så fluktuerar servrar och annan teknisk utrustning i aktivitet, så tillse en ökad flexibilitet för att upprätthålla konstanta temperaturnivåer Behov av ett tillförlitligt backupsystem När ett fel uppstår (avbrott eller nedstängning av temperaturskyddsfunktionen) ska ett oberoende backupsystem genast ta över Flexibel styrning behövs för att förbättra backupsystemets tillförlitlighet Korrekt systemval är avgörande Om kylsystemet fallerar och inte kan tillgodose erforderlig kapacitet vid någon tidpunkt kan det leda till nedtid och i sin tur leda till verksamhetskostnander Det är avgörande att installera rätt kombination av split-kylsystem som kan garantera tillförlitlig drift dygnet runt, året runt 3

4 Översikt över Daikins lösningar Varför välja Daikin? Daikin är världsledande när det gäller värme och kyla. Med över 90 år av innovation och ingenjörsexpertis inom specialiserad kyla erbjuder Daikin en Sky Air-lösning som är tillförlitlig, effektiv och flexibel för att uppfylla de krävande behoven i miljöer för kylning av tekniska miljöer. Tillförlitlig Garanterad systemdrift: Överdimensionerade inomhusenheter ökar kylkapaciteten och förhindrar förfrysning på inomhussidan Brett driftintervall: driftintervall i kyla ner till -15 C och upp till +50 C Effektiv Optimal avkastning på investering: Lägre driftkostnader genom att använda väldigt effektiva direkt expansionskylsystem Lägre driftkostnader jämfört med andra DX-system och vattenbaserade kylaggregat Minimerar miljöpåverkan med A++ energiklassificering Reducerar mekanisk kyla- och energiförbrukning med det frikylande alternativet för enfassystem Flexibel Skalbar kapacitet Förbättrad styrning och - hantering Lägre fysiskt installationsutrymme eftersom ingen golvyta krävs Brett utbud av inomhusenheter för att passa tillämpningens preferenser (takmonterade kassetter, väggmonterade inomhusenheter, dolda takenheter i inomhuskanaler) SIDA 5 UNIK Dedikerade systemkombinationer Fördelar 1. Öka värmeöverföringskapaciteten hos inomhussystem 2. Möjlighet att arbeta med högre förångningstemperatur (Te) undviker nedtid och möjliggör kontinuerlig drift 3. Officiella energiklassificeringar för kombinationer av inomhus- och utomhussystem ger en standardiserad och tillförlitlig prestandadata SIDA 6 UNIK 2-stegslösning för systemval Fördelar 1. Daikin gör systemvalsproceduren enkel och tillförlitlig genom att tillhandahålla detaljerade kapacitetstabeller baserade på omfattande tester 2. Välj den bästa produktkombinationen som passar slutanvändarens behov SIDA 10 UNIK Effektiv kyla Fördelar 1. Frikylande: optimal energieffektivitet genom att använda kall omgivningsluft 2. Bredaste utbudet av inomhussystem med den bästa energieffektiviteten i sin klass 3. Brett inomhus- och utomhusdriftintervall och tillförlitlig prestanda, även vid svåra förhållanden SIDA 12 UNIK Flexibel styrning Fördelar 1. Optimal backup understödd av driftsrotationsstyrning, automatisk backupaktivering och fjärrlarm 2. Garanterad kontinuerlig drift från utökade kompressorgränser 3. Inställningar av styrenheten för att anpassa sig efter specifika miljöförhållanden för kylning av tekniska miljöer 4. Färre start-/stoppcykler 4

5 Översikt över Daikins lösningar Ökad kapacitet hos inomhussystem Hög tillförlitlighet vid lägre driftkostnader för kylning av tekniska miljöer Luftkonditioneringssystem för normal komfortkyla kombinerar vanligtvis inomhussystem med matchande kapacitet, eller flera inomhussystem med lägre kapacitet än utomhussystemets kapacitet. Detta fungerar eftersom inomhussystemets kylkapacitet är tillräcklig för att hantera de högre luftfuktighetsförhållanden och varierande krav på inomhustemperatur som är vanliga i en normal bostadsmiljö. Om man applicerar denna designlogik till miljöer för kylning av tekniska miljöer kan det leda till riskabla situationer som kan riskera den totala systemtillförlitligheten och frekventa nedtider på 15 minuter. Inomhussystem för tekniska miljöer behöver ökade kapaciteter för kontinuerlig värmeöverföring eftersom de arbetar hårdare för att extrahera energi genom att kyla torr luft. Daikin rekommenderar och erbjuder asymmetriska kombinationer (inomhuskombinationer med ökad kapacitet: t.ex. klass 71 utomhus + klass 100 inomhus). Med Daikin Sky Air drar du fördel av systemkombinationer med ökad kapacitet för kylning av tekniska miljöer. Du kan nu med förtroende kombinera inomhussystem med högre kapacitet än utomhussystemet. Detta kommer att öka värmeöverföringen i tekniken i serverrumsmiljöer. Systemlösningar för tekniska miljöer traditionella lösningar Symmetriska inomhus/utomhus systemkombinationer Te kw RH% dedikerade lösningar Ökad kapacitet hos systemkombinationer inomhus Te kw RH% Mellan 20-40% kännbar kapacitetsökning Förångningstemperatur 6 4 Effekt Relativ luftfuktighet: Kapacitet: Förångningstemp: Tid minskar med tiden reducerad sjunker för att kompensera reducerad kapacitet för låg Te kan leda till förfrysning och orsaka nedtid 6 4 Förångningstemperatur 6 4 Effekt Förbättrad lösning Tid Ökad kapacitet inomhus ökar överföringskapaciteten vid låg relativ luftfuktighet Låter system fungera med högre Te, vilket garanterar kontinuerlig drift och minskad oönskad avfuktning Låg luftfuktighet + Låg omgivningsmiljö Utomhustemperatur Ta -5 C Börvärde 22 C Luftfuktiget 35 % Inomhus våttemperatur 13 C EER traditionell lösning 100% förbättrad lösning 82% 18% BESPARINGAR 18% besparingar på driftkostnader traditionella lösningar RZQG71L9V1 + FAQ71C Total kapacitet (TC) 5,63 kw Kännbar värmeitet (SHC) 4,28 kw Ineffekt (PI) 2 kw Koefficient hos ineffekt (CPI) 0,39 Korrigerad PI 0,78 kw EER* 5,5 dedikerade systemkombinationslösningar RZQG71L9V1 + FAQ100C Total kapacitet (TC) 6,02 kw Kännbar värmeitet (SHC) 6,02 kw Ineffekt (PI) 2 kw Koefficient hos ineffekt (CPI) 0,45 Korrigerad PI 0,90 kw EER* 6,7 Kännbar värmekapacitet ökar 20-40% med dedikerade systemkombinationer. *EER = (SHC/korrigerad PI) 5

6 Översikt över Daikins lösningar 2-stegslösning för systemval Hög tillförlitlighet för kylning av tekniska miljöer UNIK Välj ditt system för tekniska miljöer i 2 steg Ingen luftfuktighet skapas i rum (t.ex.: serverrum) IT-rum kräver 22 C. Det kommer ha 7 kw av kännbart kylbehov och inget latent kylbehov (ingen luftfuktighet skapas) året runt. Takupphängda inomhusenheter är kundernas val för serverrum. STEG 1 Fastställ erforderliga inomhusmiljöer och erforderligt kylbehov (kännbar och total kapacitet) Vissa luftfuktighetskällor rum (t.ex.: laboratorier) Lab kräver 22 C. Det kommer att ha 9 kw kännbart kylbehov och vissa luftfuktighet alstras i rummet (beräknad inomhus luftfuktighetsnivå 42%). Väggmonterade inomhusenheter är kundernas val för laboratorier. Inomhustemperatur = 22 CDB Kännbart kylbehov (SHC) = 7 kw Latent kylbehov (LC) = 0 kw* Totalt kylbehov (TC) = SHC + LC = 7 kw Utomhus temperaturdriftsintervall = -15 C ~ +40 C Strängaste utomhusförhållandena för utomhusenhetens kapacitet = -15 C Lösning Ökad kapacitet för inomhuskombination med 10 kw utomhussystem. RZQG100L8Y1/ FHQ140C Total kapacitet = 7,48 kw Kännbar kapacitet = 7,48 kw Ineffekt = 0,42 x 2,49 = 1,04 kw * Om det inte finns ett latent kylbehov, leta efter förhållanden där TC = SHC, eftersom ingen med avfuktning kommer att ske och därmed inomhusmiljön kommer att stabiliseras. När TC > SHC och det inte alstras fukt kommer luftfuktigheten inomhus gradvis att sjunka. STEG 2 Välj den systemkombination från angiven tabell där systemets kännbara och totala kapacitet uppfyller kylbehovet vid erforderliga inomhus- och utomhustemperaturer Inomhustemperatur = 22 CDB Inomhus relativ luftfuktighet (RH%) = 42%** Kännbart kylbehov (SHC) = 9 kw Latent kylbehov (LC) = 0,9 kw Totalt kylbehov (TC) = SHC + LC = 9,9 kw Utomhus temperaturdriftsintervall = -10 C ~ +40 C Strängaste utomhusförhållandena för utomhusenhetens kapacitet = -10 C Lösning Ökad kapacitet för inomhuskombination med 12,5 kw utomhussystem. RZQG125L9V1/ FAQ71C x 2 Total kapacitet = 10,45 kw Kännbar kapacitet = 9,34 kw Ineffekt = 0,48 x 3,69 = 1,78 kw ** Systemkapacitet vid 42% RH (14,2 CWB) kan hittas genom interpolering mellan 13 CWB (35%) och 15 CWB (48%). Kombinationstabell för inomhussystem med ökad kapacitet Sky Air Väggmonterad Takmonterad enhet Dold takenhet med medel ESP Dold takenhet Takmonterad Golvmonterad 4-vägsblåsande enhet kassett Helt platt kassett Hög COP, rundblåsande kassett Rundblåsande kassett Modell RZQG71L9V1B RZQG71L8Y1B RZQG100L9V1B RZQG100L8Y1B RZQG125L9V1B RZQG125L8Y1B RZQG140L9V1B RZQG140L7Y1B FAQ71C FAQ100C FHQ35C FHQ50C FHQ60C FHQ71C FHQ100C FHQ125C FHQ140C FBQ35D FBQ50D FBQ60D FBQ71D FBQ100D FBQ125D FBQ140D FDXS35F FDXS50F9 FDXS60F FUQ71C FUQ100C FUQ125C FVQ71C FVQ100C FVQ125C FVQ140C FFQ35C FFQ50C FFQ60C FCQHG71F FCQHG100F FCQHG125F FCQHG140F FCQG35F FCQG50F FCQG60F FCQG71F FCQG100F FCQG125F FCQG140F P 3 2 P 3 2 P 3 2 P P 3 2 P 3 2 P P P P P P P P P P P P P P P P Möjliga kombinationer: P = Par 2 = Twin 3 = Trippel 4 = Double twin Anmärkningar: Kapaciteterna i tabellen är kombinerad kapacitet (flera enheter som arbetar samtidigt) och inte kapacitet för enskilda inomhusenheter. Vid kombinering av flera inomhusenheter designeras den enhet till master vars fjärrstyrenhet är utrustad med flest funktioner. Se tillvalslistan vid val av korrekt refnet-sats som krävs för installation av multikombinationer. 6

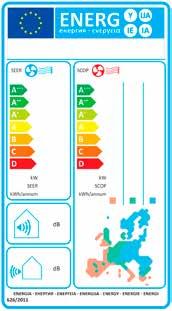

7 UNIK årstidrelaterad energimärkning för ökad kapacitet på inomhus systemkombinationer RZQG71L9V1B / FAQ100CVEB Sky Air med ökad kapacitet på inomhus systemkombinationer för kylning av tekniska miljöer finns nu tillgängliga med årstidrelaterade energimärkningar. A ++ A + Att få årstidrelaterad energimärkning för alla kombinationer under 12 kw är ett rättsligt krav (Eco-Design-direktiv). Med den årstidrelaterade energimärkningen sätter Daikin standard för effektiva Sky Air-system för kyltillämpningar inom tekniska miljöer. 6,80 6, x 6,33 x x 4,02 x x x Prestandaegenskaper 1. 1 Standard kapacitetstabeller går ner till -15 C utomhustemperatur (Ta) 2. 2 Dedikerade kombinationer av torr ( CDB) och våt ( CWB) temperatur, från 27 C ner till 16 C DB inställd inomhustemperatur, och från 55% - 21% relativ luftfuktighet (RH%) 3. 3 Enkel interpolering mellan olika förhållanden (för att beräkna genomsnittligt RH%, inomhus- och omgivningsförhållanden) Utomhustemperatur [ C DB] Inomhus TK SHC CPI TK SHC CPI RH [%] CVT CTT kw kw - kw kw ,81 3,98 0,34 4,81 3,98 0, ,81 4,67 0,34 4,81 4,67 0, ,62 6,62 0,38 6,62 6,62 0,72 7

8 Kombinationstabeller för system med ökad kapacitet Prestandaegenskaper för officiella inomhuskombinationer med ökad kapacitet Ökad kapacitet inomhus med 7 kw utomhussystem. RZQG71L9V1 / RZQG71L8Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TK SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,81 3,98 0,34 4,81 3,98 0,36 4,81 3,98 0,37 4,81 3,98 0,39 4,81 3,98 0,41 4,81 3,98 0,43 4,81 3,98 0,46 4,81 3,98 0,48 5,90 5,25 0,98 5,85 5,22 1,09 5,80 5,20 1,19 5,76 5,17 1,30 41, ,81 4,67 0,34 4,81 4,67 0,36 4,81 4,67 0,37 4,81 4,67 0,39 4,81 4,67 0,41 4,81 4,67 0,43 4,81 4,67 0,46 4,81 4,67 0,48 5,90 5,90 0,98 5,85 5,85 1,09 5,80 5,80 1,19 5,76 5,76 1, ,02 5,05 0,37 6,02 5,05 0,41 6,02 5,05 0,45 6,02 5,05 0,50 6,02 5,05 0,52 6,02 5,05 0,55 6,02 5,05 0,57 6,02 5,05 0,64 7,49 5,89 0,99 7,23 5,75 1,10 6,96 5,61 1,20 6,70 5,47 1,31 31,4 11 4,81 4,81 0,34 4,81 4,81 0,36 4,81 4,81 0,37 4,81 4,81 0,39 4,81 4,81 0,41 4,81 4,81 0,43 4,81 4,81 0,46 4,81 4,81 0,48 5,90 5,90 0,98 5,85 5,85 1,09 5,80 5,80 1,19 5,76 5,76 1,30 44, ,02 6,02 0,37 6,02 6,02 0,41 6,02 6,02 0,45 6,02 6,02 0,50 6,02 6,02 0,52 6,02 6,02 0,55 6,02 6,02 0,57 6,02 6,02 0,64 7,49 7,00 0,99 7,23 6,81 1,10 6,96 6,60 1,20 6,70 6,37 1, ,62 5,76 0,38 6,62 5,76 0,44 6,62 5,76 0,50 6,62 5,76 0,55 6,62 5,76 0,58 6,62 5,76 0,60 6,62 5,76 0,63 6,62 5,76 0,72 8,15 6,56 0,99 7,74 6,36 1,10 7,34 6,15 1,20 6,93 5,93 1,31 22,9 11 4,81 4,81 0,34 4,81 4,81 0,36 4,81 4,81 0,37 4,81 4,81 0,39 4,81 4,81 0,41 4,81 4,81 0,43 4,81 4,81 0,46 4,81 4,81 0,48 5,90 5,90 0,98 5,85 5,85 1,09 5,80 5,80 1,19 5,76 5,76 1,30 34,8 13 6,02 6,02 0,37 6,02 6,02 0,41 6,02 6,02 0,45 6,02 6,02 0,50 6,02 6,02 0,52 6,02 6,02 0,55 6,02 6,02 0,57 6,02 6,02 0,64 7,49 7,49 0,99 7,23 7,23 1,10 6,96 6,96 1,20 6,70 6,70 1, ,6 15 7,22 6,06 0,39 7,22 6,06 0,46 7,22 6,06 0,54 7,22 6,06 0,61 7,22 6,06 0,63 7,22 6,06 0,66 7,22 6,06 0,69 7,22 6,06 0,79 8,41 7,00 1,00 7,99 6,80 1,11 7,58 6,60 1,21 7,16 6,37 1,32 54,3 16 7,82 5,71 0,41 7,82 5,71 0,49 7,82 5,71 0,58 7,82 5,71 0,66 7,82 5,71 0,69 7,82 5,71 0,72 7,82 5,71 0,75 7,82 5,71 0,87 8,68 6,54 1,00 8,25 6,35 1,11 7,83 6,14 1,21 7,40 5,92 1,32 21,2 12 5,41 5,41 0,36 5,41 5,41 0,38 5,41 5,41 0,41 5,41 5,41 0,44 5,41 5,41 0,46 5,41 5,41 0,49 5,41 5,41 0,52 5,41 5,41 0,56 6,70 6,70 0,99 6,54 6,54 1,10 6,38 6,38 1,20 6,23 6,23 1,31 32,1 14 6,62 6,62 0,38 6,62 6,62 0,44 6,62 6,62 0,50 6,62 6,62 0,55 6,62 6,62 0,58 6,62 6,62 0,60 6,62 6,62 0,63 6,62 6,62 0,72 8,15 8,15 0,99 7,74 7,74 1,10 7,34 7,34 1,20 6,93 6,93 1, ,8 16 7,82 6,57 0,41 7,82 6,57 0,49 7,82 6,57 0,58 7,82 6,57 0,66 7,82 6,57 0,69 7,82 6,57 0,72 7,82 6,57 0,75 7,82 6,57 0,87 8,68 7,45 1,00 8,25 7,26 1,11 7,83 7,04 1,21 7,40 6,82 1, ,10 6,08 0,43 8,10 6,08 0,51 8,10 6,08 0,60 8,10 6,08 0,68 8,10 6,08 0,70 8,10 6,08 0,73 8,10 6,08 0,75 8,10 6,08 0,88 8,96 6,99 1,00 8,53 6,80 1,11 8,09 6,59 1,21 7,66 6,37 1,32 21,5 14 6,62 6,62 0,38 6,62 6,62 0,44 6,62 6,62 0,50 6,62 6,62 0,55 6,62 6,62 0,58 6,62 6,62 0,60 6,62 6,62 0,63 6,62 6,62 0,72 8,15 8,15 0,99 7,74 7,74 1,10 7,34 7,34 1,20 6,93 6,93 1,31 26, ,22 7,22 0,39 7,22 7,22 0,46 7,22 7,22 0,54 7,22 7,22 0,61 7,22 7,22 0,63 7,22 7,22 0,66 7,22 7,22 0,69 7,22 7,22 0,79 8,41 8,41 1,00 7,99 7,99 1,11 7,58 7,58 1,21 7,16 7,16 1,32 31,3 16 7,82 0,41 7,82 7,82 0,49 7,82 7,82 0,58 7,82 7,82 0,66 7,82 7,82 0,69 7,82 7,82 0,72 7,82 7,82 0,75 7,82 7,82 0,87 8,68 8,68 1,00 8,25 8,25 1,11 7,83 7,83 1,21 7,40 7,40 1,32 3D098206A PAR FAQ100C FHQ100C FBQ100D FUQ100C FVQ100C FCQHG100F FCQG100F Kyla 2,00 1,78 1,89 1,67 2,02 1,66 2,01 TWIN FHQ50C x 2 FBQ50D x 2 FDXS50F9 x 2 FFQ50C x 2 FCQG50F x 2 Kyla 2,34 2,02 2,23 2,02 2,04 TRIPPEL FHQ35CA x 3 FBQ35D x 3 FDXS35F x 3 FFQ35C x 3 FCQG35F x 3 Kyla 2,39 2,11 2,26 2,07 2,06 Ökad kapacitet inomhus med 10 kw utomhussystem. RZQG100L9V1 / RZQG100L8Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,00 5,63 0,33 6,00 5,63 0,34 6,00 5,63 0,35 6,00 5,63 0,37 6,00 5,63 0,38 6,00 5,63 0,38 6,00 5,63 0,39 6,00 5,63 0,39 8,36 7,11 1,00 7,92 6,83 1,10 7,48 6,53 1,20 7,09 6,28 1,29 41, ,00 6,00 0,33 6,00 6,00 0,34 6,00 6,00 0,35 6,00 6,00 0,37 6,00 6,00 0,38 6,00 6,00 0,38 6,00 6,00 0,39 6,00 6,00 0,39 8,36 7,98 1,00 7,92 7,72 1,10 7,48 7,43 1,20 7,09 7,15 1, ,48 6,37 0,42 7,48 6,37 0,44 7,48 6,37 0,45 7,48 6,37 0,46 7,48 6,37 0,46 7,48 6,37 0,46 7,48 6,37 0,45 7,48 6,37 0,46 9,71 7,67 1,00 9,30 7,42 1,11 8,90 7,16 1,21 8,45 6,88 1,30 31,4 11 6,00 6,00 0,33 6,00 6,00 0,34 6,00 6,00 0,35 6,00 6,00 0,37 6,00 6,00 0,38 6,00 6,00 0,38 6,00 6,00 0,39 6,00 6,00 0,39 8,36 8,36 1,00 7,92 7,92 1,10 7,48 7,48 1,20 7,09 7,09 1,29 44, ,48 7,25 0,42 7,48 7,25 0,44 7,48 7,25 0,45 7,48 7,25 0,46 7,48 7,25 0,46 7,48 7,25 0,46 7,48 7,25 0,45 7,48 7,25 0,46 9,71 8,53 1,00 9,30 8,28 1,11 8,90 8,01 1,21 8,45 7,74 1, ,22 7,18 0,47 8,22 7,18 0,48 8,22 7,18 0,49 8,22 7,18 0,51 8,22 7,18 0,50 8,22 7,18 0,49 8,22 7,18 0,49 8,22 7,18 0,49 10,50 8,45 1,01 10,23 8,31 1,11 9,96 8,17 1,21 9,68 7,94 1,31 22,9 11 6,00 6,00 0,33 6,00 6,00 0,34 6,00 6,00 0,35 6,00 6,00 0,37 6,00 6,00 0,38 6,00 6,00 0,38 6,00 6,00 0,39 6,00 6,00 0,39 8,36 8,36 1,00 7,92 7,92 1,10 7,48 7,48 1,20 7,09 7,09 1,29 34,8 13 7,48 7,48 0,42 7,48 7,48 0,44 7,48 7,48 0,45 7,48 7,48 0,46 7,48 7,48 0,46 7,48 7,48 0,46 7,48 7,48 0,45 7,48 7,48 0,46 9,71 9,71 1,00 9,30 9,30 1,11 8,90 8,90 1,21 8,45 8,45 1, ,6 15 8,96 7,82 0,52 8,96 7,82 0,53 8,96 7,82 0,54 8,96 7,82 0,55 8,96 7,82 0,54 8,96 7,82 0,53 8,96 7,82 0,52 8,96 7,82 0,52 11,28 9,19 1,01 10,89 8,96 1,11 10,51 8,72 1,22 10,12 8,48 1,32 54,3 16 9,70 7,54 0,56 9,70 7,54 0,58 9,70 7,54 0,59 9,70 7,54 0,60 9,70 7,54 0,59 9,70 7,54 0,57 9,70 7,54 0,55 9,70 7,54 0,56 11,84 8,40 1,01 11,40 8,22 1,11 11,03 8,04 1,22 10,58 7,77 1,32 21,2 12 6,74 6,74 0,38 6,74 6,74 0,39 6,74 6,74 0,40 6,74 6,74 0,41 6,74 6,74 0,42 6,74 6,74 0,42 6,74 6,74 0,42 6,74 6,74 0,42 9,04 9,04 1,00 8,61 8,61 1,10 8,19 8,19 1,21 7,77 7,77 1,30 32,1 14 8,22 8,22 0,47 8,22 8,22 0,48 8,22 8,22 0,49 8,22 8,22 0,51 8,22 8,22 0,50 8,22 8,22 0,49 8,22 8,22 0,49 8,22 8,22 0,49 10,5010,50 1,01 10,2310,23 1,11 9,96 9,96 1,21 9,68 9,68 1, ,8 16 9,70 8,68 0,56 9,70 8,68 0,58 9,70 8,68 0,59 9,70 8,68 0,60 9,70 8,68 0,59 9,70 8,68 0,57 9,70 8,68 0,55 9,70 8,68 0,56 11,84 9,74 1,01 11,40 9,51 1,12 11,03 9,32 1,22 10,58 9,06 1, ,98 7,86 0,58 9,98 7,86 0,59 9,98 7,86 0,60 9,98 7,86 0,61 9,98 7,86 0,60 9,98 7,86 0,60 9,98 7,86 0,60 9,98 7,86 0,60 12,39 9,45 1,02 11,86 9,16 1,12 11,33 8,86 1,22 10,80 8,52 1,33 21,5 14 8,22 8,22 0,47 8,22 8,22 0,48 8,22 8,22 0,49 8,22 8,22 0,51 8,22 8,22 0,50 8,22 8,22 0,49 8,22 8,22 0,49 8,22 8,22 0,49 10,5010,50 1,01 10,2310,23 1,11 9,96 9,96 1,21 9,68 9,68 1,31 26, ,96 8,96 0,52 8,96 8,96 0,53 8,96 8,96 0,54 8,96 8,96 0,55 8,96 8,96 0,54 8,96 8,96 0,53 8,96 8,96 0,52 8,96 8,96 0,52 11,2811,28 1,01 10,8910,89 1,11 10,5110,51 1,22 10,1210,12 1,32 31,3 16 9,70 9,70 0,56 9,70 9,70 0,58 9,70 9,70 0,59 9,70 9,70 0,60 9,70 9,70 0,59 9,70 9,70 0,57 9,70 9,70 0,55 9,70 9,70 0,56 11,8411,84 1,01 11,4011,40 1,12 11,0311,03 1,22 10,5810,58 1,32 3D098207A PAR FHQ140C FBQ140D FVQ140C FCQHG140F FCQG140F Kyla 2,49 2,49 2,49 2,15 2,45 TWIN FAQ71C x 2 FHQ71C x 2 FBQ71D x 2 FUQ71C x 2 FCQHG71F x 2 FCQG71F x 2 Kyla 2,64 2,94 2,83 2,34 2,14 2,35 TRIPPEL FHQ50C x 3 FBQ50D x 3 FDXS50F9 x 3 FFQ50C x 3 FCQG50F x 3 Kyla 2,98 2,96 2,54 2,70 2,33 DUBBELTWIN FHQ35C x 4 FBQ35D x 4 FDXS35F x 4 FFQ35C x 4 FCQG35F x 4 Kyla 3,03 3,05 2,58 2,75 2,35 Symboler TC Maximal total kylkapacitet [kw] SHC Kännbar värmekapacitet [kw] CPI Ineffektens koefficient PI Ineffekt [kw] kompressor + fläktmotorer inomhus och utomhus RH Relativ luftfuktighet [%] 8

9 Kombinationstabeller för system med ökad kapacitet Ökad kapacitet inomhus med 12,5 kw utomhussystem. RZQG125L9V1 / RZQG125L8Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,49 6,72 0,33 7,49 6,72 0,34 7,49 6,72 0,35 7,49 6,72 0,36 7,49 6,72 0,37 7,49 6,72 0,38 7,49 6,72 0,38 7,49 6,72 0,38 10,25 8,55 0,98 9,71 8,21 1,08 9,17 7,86 1,18 8,69 7,55 1,27 41, ,49 7,49 0,33 7,49 7,49 0,34 7,49 7,49 0,35 7,49 7,49 0,36 7,49 7,49 0,37 7,49 7,49 0,38 7,49 7,49 0,38 7,49 7,49 0,38 10,25 9,60 0,98 9,71 9,28 1,08 9,17 8,94 1,18 8,69 8,60 1, ,34 7,60 0,42 9,34 7,60 0,43 9,34 7,60 0,44 9,34 7,60 0,45 9,34 7,60 0,45 9,34 7,60 0,45 9,34 7,60 0,45 9,34 7,60 0,45 11,91 9,22 0,99 11,41 8,92 1,09 10,91 8,61 1,19 10,37 8,28 1,28 31,4 11 7,49 7,49 0,33 7,49 7,49 0,34 7,49 7,49 0,35 7,49 7,49 0,36 7,49 7,49 0,37 7,49 7,49 0,38 7,49 7,49 0,38 7,49 7,49 0,38 10,2510,25 0,98 9,71 9,71 1,08 9,17 9,17 1,18 8,69 8,69 1,27 44, ,34 8,65 0,42 9,34 8,65 0,43 9,34 8,65 0,44 9,34 8,65 0,45 9,34 8,65 0,45 9,34 8,65 0,45 9,34 8,65 0,45 9,34 8,65 0,45 11,9110,27 0,99 11,41 9,96 1,09 10,91 9,64 1,19 10,37 9,31 1, ,27 8,56 0,46 10,27 8,56 0,47 10,27 8,56 0,49 10,27 8,56 0,50 10,27 8,56 0,49 10,27 8,56 0,49 10,27 8,56 0,48 10,27 8,56 0,48 12,8810,16 0,99 12,5410,00 1,09 12,21 9,83 1,19 11,87 9,55 1,29 22,9 11 7,49 7,49 0,33 7,49 7,49 0,34 7,49 7,49 0,35 7,49 7,49 0,36 7,49 7,49 0,37 7,49 7,49 0,38 7,49 7,49 0,38 7,49 7,49 0,38 10,2510,25 0,98 9,71 9,71 1,08 9,17 9,17 1,18 8,69 8,69 1,27 34,8 13 9,34 9,34 0,42 9,34 9,34 0,43 9,34 9,34 0,44 9,34 9,34 0,45 9,34 9,34 0,45 9,34 9,34 0,45 9,34 9,34 0,45 9,34 9,34 0,45 11,9111,91 0,99 11,4111,41 1,09 10,9110,91 1,19 10,3710,37 1, , ,20 9,34 0,51 11,20 9,34 0,52 11,20 9,34 0,53 11,20 9,34 0,55 11,20 9,34 0,54 11,20 9,34 0,52 11,20 9,34 0,51 11,20 9,34 0,51 13,8311,06 0,99 13,3610,78 1,09 12,8810,49 1,20 12,4110,20 1,29 54, ,12 9,00 0,55 12,12 9,00 0,57 12,12 9,00 0,58 12,12 9,00 0,59 12,12 9,00 0,58 12,12 9,00 0,56 12,12 9,00 0,54 12,12 9,00 0,55 14,5110,10 1,00 13,98 9,89 1,10 13,52 9,67 1,20 12,98 9,35 1,30 21,2 12 8,42 8,42 0,37 8,42 8,42 0,38 8,42 8,42 0,39 8,42 8,42 0,41 8,42 8,42 0,41 8,42 8,42 0,41 8,42 8,42 0,41 8,42 8,42 0,41 11,0811,08 0,98 10,5610,56 1,08 10,0410,04 1,19 9,53 9,53 1,27 32, ,2710,27 0,46 10,2710,27 0,47 10,2710,27 0,49 10,2710,27 0,50 10,2710,27 0,49 10,2710,27 0,49 10,2710,27 0,48 10,2710,27 0,48 12,8812,88 0,99 12,5412,54 1,09 12,2112,21 1,19 11,8711,87 1, , ,1210,35 0,55 12,1210,35 0,57 12,1210,35 0,58 12,1210,35 0,59 12,1210,35 0,58 12,1210,35 0,56 12,1210,35 0,54 12,1210,35 0,55 14,5111,71 1,00 13,9811,44 1,10 13,5211,21 1,20 12,9810,90 1, ,47 9,38 0,57 12,47 9,38 0,58 12,47 9,38 0,59 12,47 9,38 0,60 12,47 9,38 0,59 12,47 9,38 0,59 12,47 9,38 0,59 12,47 9,38 0,59 15,2011,36 1,00 14,5411,02 1,10 13,8910,66 1,20 13,2410,25 1,31 21, ,2710,27 0,46 10,2710,27 0,47 10,2710,27 0,49 10,2710,27 0,50 10,2710,27 0,49 10,2710,27 0,49 10,2710,27 0,48 10,2710,27 0,48 12,8812,88 0,99 12,5412,54 1,09 12,2112,21 1,19 11,8711,87 1,29 26, ,2011,20 0,51 11,2011,20 0,52 11,2011,20 0,53 11,2011,20 0,55 11,2011,20 0,54 11,2011,20 0,52 11,2011,20 0,51 11,2011,20 0,51 13,8313,83 0,99 13,3613,36 1,09 12,8812,88 1,20 12,4112,41 1,29 31, ,1212,12 0,55 12,1212,12 0,57 12,1212,12 0,58 12,1212,12 0,59 12,1212,12 0,58 12,1212,12 0,56 12,1212,12 0,54 12,1212,12 0,55 14,5114,51 1,00 13,9813,98 1,10 13,5213,52 1,20 12,9812,98 1,30 3D098208A PAR FHQ140C FBQ140D FVQ140C FCQHG140F FCQG140F Kyla 3,58 3,63 3,74 3,00 3,22 TWIN FAQ71C x 2 FHQ71C x 2 FBQ71D x 2 FUQ71C x 2 FCQHG71F x 2 FCQG71F x 2 Kyla 3,69 3,67 4,10 3,44 2,97 3,17 TRIPPEL FHQ50C x 3 FBQ50D x 3 FDXS50F9 x 3 FFQ50C x 3 FCQG50F x 3 Kyla 3,66 3,97 3,45 3,23 3,17 DUBBELTWIN FHQ35C x 4 FBQ35D x 4 FDXS35F x 4 FFQ35C x 4 FCQG35F x 4 Kyla 3,64 3,74 3,94 3,01 3,23 Kombinationer med 14 kw utomhussystem RZQG140L9V1 / RZQG140L7Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,24 7,27 0,32 8,24 7,27 0,33 8,24 7,27 0,34 8,24 7,27 0,35 8,24 7,27 0,37 8,24 7,27 0,37 8,24 7,27 0,37 8,24 7,27 0,38 10,95 8,87 0,96 10,37 8,51 1,06 9,79 8,15 1,16 9,28 7,83 1,25 41,8 11 8,24 8,24 0,32 8,24 8,24 0,33 8,24 8,24 0,34 8,24 8,24 0,35 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,38 10,95 9,96 0,96 10,37 9,62 1,06 9,79 9,27 1,16 9,28 8,92 1, ,28 8,22 0,41 10,28 8,22 0,42 10,28 8,22 0,43 10,28 8,22 0,45 10,28 8,22 0,45 10,28 8,22 0,44 10,28 8,22 0,44 10,28 8,22 0,44 12,72 9,56 0,97 12,18 9,25 1,07 11,65 8,93 1,17 11,07 8,58 1,26 31,4 11 8,24 8,24 0,32 8,24 8,24 0,33 8,24 8,24 0,34 8,24 8,24 0,35 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,38 10,95 10,95 0,96 10,37 10,37 1,06 9,79 9,79 1,16 9,28 9,28 1,25 44, ,28 9,35 0,41 10,28 9,35 0,42 10,28 9,35 0,43 10,28 9,35 0,45 10,28 9,35 0,45 10,28 9,35 0,44 10,28 9,35 0,44 10,28 9,35 0,44 12,72 10,64 0,97 12,18 10,33 1,07 11,65 10,00 1,17 11,07 9,65 1, ,30 9,26 0,45 11,30 9,26 0,47 11,30 9,26 0,48 11,30 9,26 0,49 11,30 9,26 0,49 11,30 9,26 0,48 11,30 9,26 0,47 11,30 9,26 0,47 13,75 10,53 0,97 13,40 10,36 1,07 13,04 10,19 1,17 12,68 9,90 1,27 22,9 11 8,24 8,24 0,32 8,24 8,24 0,33 8,24 8,24 0,34 8,24 8,24 0,35 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,38 10,95 10,95 0,96 10,37 10,37 1,06 9,79 9,79 1,16 9,28 9,28 1,25 34, ,28 10,28 0,41 10,28 10,28 0,42 10,28 10,28 0,43 10,28 10,28 0,45 10,28 10,28 0,45 10,28 10,28 0,44 10,28 10,28 0,44 10,28 10,28 0,44 12,72 12,72 0,97 12,18 12,18 1,07 11,65 11,65 1,17 11,07 11,07 1, , ,32 10,10 0,50 12,32 10,10 0,51 12,32 10,10 0,52 12,32 10,10 0,54 12,32 10,10 0,53 12,32 10,10 0,51 12,32 10,10 0,50 12,32 10,10 0,50 14,77 11,47 0,98 14,26 11,18 1,08 13,76 10,88 1,18 13,25 10,57 1,27 54, ,33 9,73 0,54 13,33 9,73 0,56 13,33 9,73 0,57 13,33 9,73 0,58 13,33 9,73 0,57 13,33 9,73 0,55 13,33 9,73 0,53 13,33 9,73 0,54 15,50 10,47 0,98 14,93 10,25 1,08 14,44 10,03 1,18 13,86 9,69 1,28 21,2 12 9,26 9,26 0,37 9,26 9,26 0,38 9,26 9,26 0,39 9,26 9,26 0,40 9,26 9,26 0,41 9,26 9,26 0,41 9,26 9,26 0,41 9,26 9,26 0,41 11,83 11,83 0,97 11,28 11,28 1,07 10,72 10,72 1,17 10,17 10,17 1,25 32, ,30 11,30 0,45 11,30 11,30 0,47 11,30 11,30 0,48 11,30 11,30 0,49 11,30 11,30 0,49 11,30 11,30 0,48 11,30 11,30 0,47 11,30 11,30 0,47 13,75 13,75 0,97 13,40 13,40 1,07 13,04 13,04 1,17 12,68 12,68 1, , ,33 11,20 0,54 13,33 11,20 0,56 13,33 11,20 0,57 13,33 11,20 0,58 13,33 11,20 0,57 13,33 11,20 0,55 13,33 11,20 0,53 13,33 11,20 0,54 15,50 12,14 0,98 14,93 11,86 1,08 14,44 11,62 1,18 13,86 11,30 1, ,72 10,15 0,56 13,72 10,15 0,57 13,72 10,15 0,58 13,72 10,15 0,59 13,72 10,15 0,58 13,72 10,15 0,58 13,72 10,15 0,58 13,72 10,15 0,58 16,23 11,78 0,98 15,53 11,43 1,08 14,83 11,06 1,18 14,14 10,63 1,29 21, ,30 11,30 0,45 11,30 11,30 0,47 11,30 11,30 0,48 11,30 11,30 0,49 11,30 11,30 0,49 11,30 11,30 0,48 11,30 11,30 0,47 11,30 11,30 0,47 13,75 13,75 0,97 13,40 13,40 1,07 13,04 13,04 1,17 12,68 12,68 1,27 26, ,32 12,32 0,50 12,32 12,32 0,51 12,32 12,32 0,52 12,32 12,32 0,54 12,32 12,32 0,53 12,32 12,32 0,51 12,32 12,32 0,50 12,32 12,32 0,50 14,77 14,77 0,98 14,26 14,26 1,08 13,76 13,76 1,18 13,25 13,25 1,27 31, ,33 13,33 0,54 13,33 13,33 0,56 13,33 13,33 0,57 13,33 13,33 0,58 13,33 13,33 0,57 13,33 13,33 0,55 13,33 13,33 0,53 13,33 13,33 0,54 15,50 15,50 0,98 14,93 14,93 1,08 14,44 14,44 1,18 13,86 13,86 1,28 3D098209A PAR FHQ140C FBQ140D FVQ140C FCQHG140F FCQG140F Kyla 4,05 4,00 4,17 4,00 4,17 TWIN FAQ71C x 2 FHQ71C x 2 FBQ71D x 2 FUQ71C x 2 FCQHG71F x 2 FCQG71F x 2 Kyla 3,81 3,59 3,75 3,35 3,94 4,11 TRIPPEL FHQ50C x 3 FBQ50D x 3 FDXS50F9 x 3 FFQ50C x 3 FCQG50F x 3 Kyla 4,25 3,75 4,26 4,15 4,12 DUBBELTWIN FHQ35C x 4 FBQ35D x 4 FDXS35F x 4 FFQ35C x 4 FCQG35F x 4 Kyla 4,23 3,75 5,38 3,83 4,18 Anmärkningar 1. De uppgifter som visas är nettokapacitet och inkluderar avdrag för värme som alstras av inomhusfläktens motor 2. Kapaciteter är baserade på följande förutsättningar: Utomhusluft: 85% RH Motsvarande rörlängd för köldmediet: 5,0 m Nivåskillnad: 0 m 3. CPI är ett procentuellt värde jämfört med märkvärdet 1,00 4. För kyltillämpningar inom tekniska miljöer rekommenderas att använda inställningen 16(26)-2-03 på fjärrstyrenheten 5. Felmarginalen för detta värde är mindre än 5% och beror på typ av inomhusenhet 6. Märkineffekten (PI) för varje modell listas i tabellen ovan 9

10 Översikt över Daikins lösningar Effektiv kyla Brett arbetsområde Ledare inom luftkonditionering Eftersom kylsystem för tekniska miljöer måste prestera kontinuerlig kyla, och kan användas vid krävande utomhusförhållanden, är ett flexibelt arbetsområde avgörande. Daikin Sky Air kylsystem för tekniska miljöer erbjuder en tillförlitlig prestanda under extrema förhållanden. Utomhus kyldrift ner till -15 C Ta Kontinuerlig kyldrift vid utomhustemperatur upp till 50 C Utökat inomhus arbetsområde från 12 C till 11 C våtvärme gör så att inomhusenheten kan fungera vid låg luftfuktighet Utomhustemperatur Cdb Kontinuerlig drift Pull-down-drift (endast under en kort tid) Inomhustemperatur Cwb Kylning Kyltillämpningar inom infrastruktur har en minimal relativ luftfuktighet vilket leder till en lägre våttemperatur inomhus. Enheterna kan användas nära eller precis utanför sina officiella arbetsområden. Sky Air Seasonal Smart kan ställas in för ett bredare arbetsområde för inomhuskyla ner till 11 C våttemperatur. Typiskt IT- eller tekniska miljöer Börvärde: 20 C Luftfuktighet: 30% RH Våttemperatur inomhus: 11 CVT Genom att ställa in styrenheten från fabriksstandard 16 (26) till tekniska miljöer 16 (26) , ökar inomhusarbetsområdet från 12 C till 11 C våttemperatur. 11 Inomhusarbetsområdet utökat ner till 11 C våttemperatur 10

11 Översikt över Daikins lösningar Frikylande, lägre energiförbrukning Att säkerställa upptid för kyltillämpningar inom tekniska miljöer leder till en ökad energiförbrukning än vid komfortkyla. Daikin Sky Air kylsystem för tekniska miljöer erbjuder dig en ledande lösning för effektivitet året runt, samtidigt som dina driftkostnader minskar. De potentiella energibesparingarna vid drift i frikylningsläge i vissa klimat är ett attraktivt förslag för miljöer med kontinuerlig kyla. Drift i frikylningsläge sparar energi genom att använda utomhusluften vid kala månader, vilket innebär att köldmediebaserade komponenter som kompressorer kan stängas av eller drivas med reducerad kapacitet. Daikin Sky Air Seasonal Smart enfas utomhusserier ger en styrsignal som är intelligent baserad på: inställd inomhustemperatur faktisk inomhustemperatur utomhustemperaturen Typisk installation i ett serverrum med en frikylningsenhet väggmonterad enhet styrsignal från Daikin kretskort SB.KRP58M51 (tillval) Main PCB Outdoor Unit X6A KRP58M51 X800M X77A server server server X28A frikylningsenhet levererad av lokal tredje part * utomhusdel * Frikylningsenheten ska installeras mittemot inomhusenheten så att ingen återcirkulering sker av kall luft från frikylningsenheten. Signal: 0V or 230V Med frikylande 230 V-signal via styrenhet (tillval) SB.KRP58M51, endast tillgänglig för RZQG enfas utomhussystem, kan du styra en fältlevererad frikylande enhet. Daikin rekommenderar inställning på utomhusenheten. Det är viktigt att göra inställning om frikylning används. Detta för att säkerställa att frikylningen startar innan utomhusenheten. Fördelar för energieffektiviteten vid frikylning Uppskattad potentiell årsbesparing för ett typiskt litet IT-rum som är igång dygnet runt alla dagar Ökad kapacitet hos inomhusenhet: FHQ100C, utomhusenhet: RZQG-L7V1 Kylbelastning: 6,8 kw Börvärde: 20 C RH inomhus: 30% Frikylning om T a > 5 C T a = skillnad mellan inomhus- och utomhustemperatur UPPSKATTAD ÅRSBESPARING (EURO) LUFTFLÖDE (M 3 /H) Storbritannien London Tyskland Berlin Polen Warszawa Österrike Wien Tjeckien Prag Besparingarna beror i hög grad på klimat, ( T a ), luftflödesvolym och lokala elektricitetspriser 11

12 Översikt över Daikins lösningar Flexibel styrning Flexibel och tillförlitlig drift av IT-, server- eller datasupportmiljöer kräver en skalbar och ymnig tekniska miljöer. Operatörer av tekniska miljöer behöver också enkla sätt att kontrollera och förprogrammera kylsystemen. Daikins Sky Air-lösning för tekniska miljöer ger val av styrningar för att bemöta de krävande driftsbehoven. Standardmässig integrerad driftsrotations- och standbystyrning Standardstyrningslösning för de flesta installationer Integrerad drifts-/standbystyrning 1. Lägg till redundans för kritiska IT-tillämpningar 2. Längre livslängd för systemet genom rotation av driftsenheter 3. Reservdrift: Om det blir fel på en enhet startar den andra enheten automatiskt RZQG* + FAQ*C9 RZQG* + FAQ*C9 Driftsrotation: Efter en viss tidsperiod* går driftsenheten in i standbyläge och standbyenheten tar över * Rotationsintervall kan ställas in från 6 h, 12 h, 24 h, 72 h, 96 h, veckovis Möjlighet att låsa/låsa upp och låsa lägesknappen på fjärrkontrollen Möjlighet att begränsa börvärdesintervallet BRC1E53* P1P2-LEDNING Integrerad som standard i BRC1E53* [1 BRC1E53* per grupp på max 16 system] 1 enhet i standby per grupp på max 16 Kompatibilitet för driftsrotation Modellnamn Tillgång Trådansluten fjärrkontroll BRC1E53* februari 2016 Undertakssystem FBQ-D* Tillgängligt Väggmonterat system FAQ-C9* maj 2016 BRC1E53 Takupphängt system FHQ-CB* maj 2016 Tillämpningsexempel SYSTEM 1 FBQ140D I DRIFT SYSTEM 2 FBQ140D STANDBY SYSTEM 1 FBQ140D STANDBY SYSTEM 2 FBQ140D I DRIFT RZQG100L9V1B RZQG100L9V1B BRC1E53* Funktionen driftsrotation ingår som standard 12

13 maximal tillförlitlighet och flexibilitet för kontinuerlig drift Avancerad och skalbar styrning Tillval modbusgateway RTD-10 Automatisk styrning av inomhustemperatur Garanterad kyldriftsläge Reservdrift: Om det blir fel på en enhet tar den andra enheten över automatiskt När temperaturen blir för hög går standbyenheten igång Driftsrotation: Efter en viss tidsperiod går driftsenheten in i standbyläge och standbyenheten tar över Kopplingsschema RZQG71L9V1 + FAQ100C9 RZQG71L9V1 + FAQ100C9 Rotationsintervall kan ställas in på 1 dag, 1 vecka, 2 veckor eller 4 veckor Fjärrlarmssignal BRC1E52A/B RS485-LEDNING BRC1E52A/B P1P2-LEDNING Exempel: 2 driftsenheter, 2 standbyenheter Dedikerad drifts-/standbystyrning RTD-10 [1 gateway för 1 inomhusenhet (grupp)] Upp till 8 RTD-10-enheter kan kombineras i RS485-nätverk 1 eller 2 standbyenheter per grupp Möjlighet att skapa flera inomhusgrupper RTD-10 Reservdrift: Om det blir fel på en enhet inleds en säkerhetsrutin där standbyreservenheten tar över automatiskt och ett reparationslarm skickas. standbyreservenhet standbyreservenhet standbyreservenhet tar över standbyreservenhet 13

14 Installationsriktlinjer Dedikerade inställningar anpassade till de särskilda behoven för tekniska miljöer Översikt av alla inställningar Fältinställningar Funktion Beskrivning Inställning Var Anm. Inställning av kyla för Tillämpning med låg 16(26)-2-03 Inomhusenhet Fjärrkontroll Kontinuerlig kyldrift för tillämpningar med låg fuktighet tekniska miljöer fuktighet EDP-inställning + Undvik avstängd tid för enheten Långsam start + Ökad hysteres Maximera luftflödet Ställ in luftflödet högt + skydd mot nedsmutsat tak Frikylande För att ställa in optimal enhetsstart i frikylningsläge 16(26)-7-02 Inomhusenhet Fjärrkontroll Endast på enfas utomhusenheter 13(23)-0-03 Inomhusenhet Fjärrkontroll Alla inomhusenheter utom FAQ Utomhusenhet PCB-inställning Endast på enfas utomhusenheter Funktion Tillval Anm. Tillval Reservdrift, driftsrotation, extra enhet tillkommer för att ge kapacitet, visuell larmsignal, I/O BMS-anslutning, tvingad på/av-åtgärd + larmövervakning Reservdrift, driftsrotation, I/O BMS-anslutning tvingad på/av-åtgärd, sekventiell startstyrning, minimigaranterade enheter för drift RTD-10 DTA113B51 Exklusiv lösning med upp till 8 inomhus (1 per inomhusenhet) Grundläggande lösning upp till 4 inomhus (1 per grupp av 4 inomhus) Frikylande SB.KRP58M51 Endast för enfasenheter (inklusive fästplattan för att installera KRP* på enfasiga utomhusmodeller) Som ovan + mini-bms-anslutning och energihantering DCM601A51 itm-lösning Drift med kontinuerlig kyla Undvik driftstopp med specifika systeminställningar I miljöer med låg fuktighet är det mindre sannolikt att inomhusenheter fryser till. Med inställningen 16(26)-2-03 kan du få fart på inomhuskapaciteten och få till en snabb omstart vid skydd mot tillfrysning. Daikin rekommenderar att aktivera 16(26)-2-03 för tillämpningar med tekniska miljöer Inbyggda inställningar för förbättrad tillförlitlighet vid drift När standard-ac-system för tekniska miljöer används, kan ideliga start/stopp-cykler i kompressorn inträffa på grund av: 1. felaktigt val/storleksanpassning av utrustning Den typiska lösningen: överdimensionera luftkonditioneringsutrustning för att göra det möjligt för flexibelt antal personer att vara i serverrummet överdimensionera genom att bygga i viss reservkapacitet, säkerhetsutrymmen använda tumregler som beräkningsmetod 2. installations-/tillämpningsrelaterade svårigheter begränsad luftcirkulation blockering av luftfördelning från de översta serverställen Kompressor och termostatkontroll är därför optimerade för tekniska kyla Den nya inställningen som finns på Seasonal Smart* L9-enfasserien gör att utomhussystemet kan starta gradvis. Detta hindrar att utomhussystemet går in i avstängt termostatläge medan det fortfarande håller på att starta upp. Denna inställning begränsar ständiga på/av-åtgärder. Genom att sänka kompressorns frekvens (och därmed kapaciteten) modulerar systemet och undviker tidig termostatavstängning 16(26)-7-02 (inställning). PÅ/AV-differential förhindrar att utmatningen gör snabba, ständiga växlingar. Med inställningen aktiveras en större termo på/av-hysteres för att förbättra den kontinuerliga driften. 16 (26)-7-01: STANDARD (komfortkylning) 16 (26)-7-02: förbättrad långsam start + ökad hysteres Denna inställning måste alltid kombineras med EDPinställning 16(26)

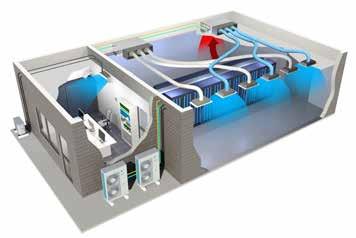

15 Tillämpningsriktlinjer Bästa praxis för planering och design hur kylsystem sätts upp i serverrum Platt golv eller dubbelt golv används inte för luftfördelning Hot-isle/cold-isle-principer måste noggrant följas och serverriktningen övervakas. Med väggmodeller Med takupphängda enheter VÄGGMONTERAD ENHET TAKMONTERAD ENHET TAKMONTERAD ENHET TAKMONTERAD ENHET VÄGGMONTERAD ENHET SERVER SERVER SERVER SERVER SERVER SERVER Installera de takupphängda enheterna i motsatt riktning mot ställets orientering. Med undertaksmodeller UNDERTAKSMODELL Använd undertaksmodeller för att distribuera kall luft där det behövs (neråt och mot servrarnas insugssida). SERVER SERVER Platt golv eller dubbelt golv används för luftfördelning Hot-isle/cold-isle-uppsättning Ställ med genomflöde UNDERTAKSMODELL UNDERTAKSMODELL Undertaksmodell är ett krav Undertaksmodell är ett krav SERVER SERVER SERVER SERVER Bästa valet för serverrum med dubbla golv med undertaksmodeller. 15

16 FAQ-C + RZQG-L9V1/L(8)Y1 Väggmodell För rum som saknar undertak eller ledig golvyta Kombinerad med Seasonal Smart ger den högklassig kvalitet, verkningsgrad och prestanda. Lämplig för luftcirkulation för tekniska miljöer (luftsuget sitter överst, där den varma luften ofta finns) Långt utkast av luft för optimal täckning Inget upptaget utrymme på golvet Luften fördelas jämnt uppåt och neråt tack vare 5 olika utsläppsvinklar som går att programmera med fjärrkontroll Underhållsarbete utförs enkelt från enhetens framsida FAQ100C RZQG L9V1/L(8)Y1 BRC1E52A-B, BRC7EB518 Effektivitetsdata FAQ + RZQG 100C + 71L9V1 71C + 71C + 71C + 71C + 71C + 71C + 71C + 71C + 100C + 71L8Y1 100L9V1 125L9V1 100L8Y1 125L8Y1 Ineffekt Kyla Nom. kw 0,061 0,051 0,061 0,051 Värme Nom. kw 0,061 0,068 0,061 0,068 Årstidsrelaterad Kyla Energiklass A++ B A++ B verkningsgrad Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 (enligt EN14825) SEER 6,51 5,10 6,51 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A A+ A (genomsnittsklimat) Pdesign kw 6,33 11,30 12,71 6,33 11,30 12,71 SCOP 4,02 3,80 4,02 3,80 Årlig energiförbrukning kwh Inomhusenhet FAQ 71C 100C Hölje Färg Fräscht vit Mått Enhet HöjdxBreddxDjup mm 290x1.050x x1.200x240 Vikt Enhet kg Fläkt/ Luftflödeshastighet 16 Kyla Hög/nom./låg m³/min 18/16/14 26/23/19 Värme Hög/nom./låg m³/min 18/16/14 26/23/19 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 45/42/40 49/45/41 Värme Hög/nom./låg dba 45/42/40 49/45/41 Kontrollsystem Infraröd fjärrkontroll BRC7EB518 Trådansluten fjärrkontroll BRC1D52 / BRC1E52A/B Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg/tco₂eq R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser

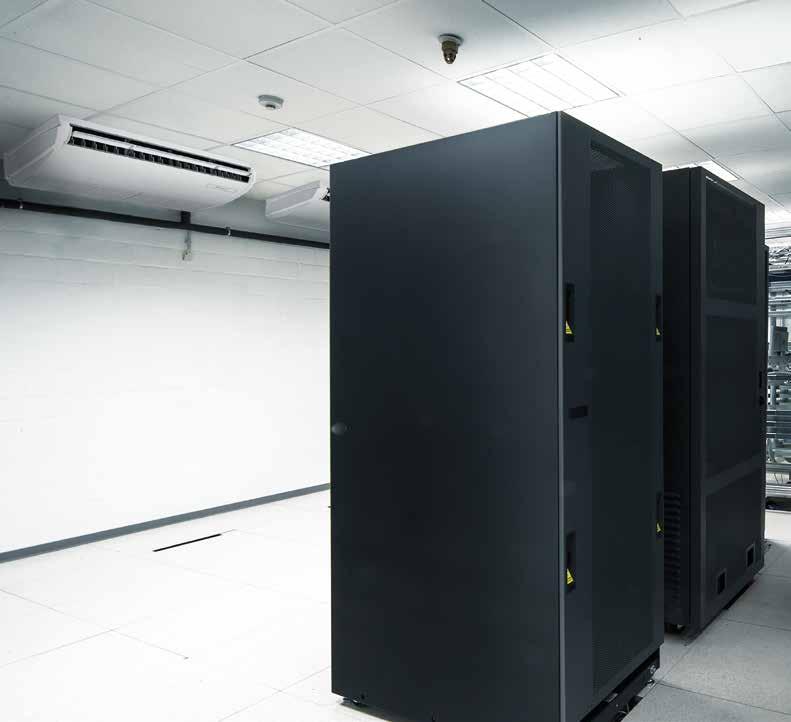

17 FHQ-C + RZQG-L9V1/L(8)Y1 Takupphängd enhet För breda rum som saknar undertak eller ledig golvyta Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda Perfekt luftfördelning för breda rum p.g.a. Coandaeffekten: upp till 100 utsläppsvinkel Rum med tak upp till 3,8 m kan kylas lätt och utan kapacitetsförlust Inget upptaget utrymme på golvet Kan monteras i hörn och trånga utrymmen eftersom den bara behöver 30 mm serviceutrymme på sidan Stilig enhet smälter in med all interiör Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet RZQG L9V1/L(8)Y1 FHQ60-71C BRC1E52A-B, BRC7GA53 Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) 35C + 71L9V1 FHQ + RZQG 100C + 71L9V1 140C + 100L9V1 140C + 125L9V1 140C + 140L9V1 100C + 71L8Y1 140C + 100L8Y1 140C + 125L8Y1 140C + 140L8Y1 50C + 71L9V1 Kyla Energiklass A++ A+ - A++ A+ B Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 6,80 9,50 SEER 6,95 6,11 6,01-6,95 6,11 6,01 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A++ A+ - A+ A++ A+ A (genomsnittsklimat) Pdesign kw 7,60 11,30 14,13-7,60 11,30 14,13 6,00 11,30 SCOP 4,32 4,61 4,23-4,32 4,61 4,23 3,80 Årlig energiförbrukning kwh EER - 3,31-3,31 - COP - 3,63-3,63 - Årlig energiförbrukning kwh Energiklass Kyla/Värme -/- 35C + 71L9V1 50C + 100L9V1 100L9V1 125L9V1 FHQ + RZQG 50C + 71L9V1 71C + 71C + 100L9V1 71C + 71C + 125L9V1 71C + 71C + 100L8Y1 50C + 71L9V1 Kyla Energiklass B Pdesign kw 12,00 6,80 9,50 12,00 9,50 12,00 SEER 5,10 Årlig energiförbrukning kwh Värme Energiklass A (genomsnittsklimat) Pdesign kw 12,71 6,00 11,30 12,71 11,30 12,71 SCOP 3,80 Årlig energiförbrukning kwh C + 125L9V1 35C + 71L8Y1 50C + 100L9V1 100L9V1 71C + 71C + 100L9V1 Inomhusenhet FHQ 35C 50C 71C 100C 140C Mått Enhet HöjdxBreddxDjup mm 235x960x x1.270x x1.590x690 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Kyla Hög/nom./låg m³/min 14/11,5/10 15/12/10 20,5/17/14 28/24/20 34/29/24 Luftflödeshastighet Värme Hög/nom./låg m³/min 14/11,5/10 15/12/10 20,5/17/14 28/24/20 34/29/24 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 36/34/31 37/35/32 38/36/34 42/38/34 46/42/38 Värme Hög/nom./låg dba 36/34/31 37/35/32 38/36/34 42/38/34 46/42/38 Kontrollsystem Infraröd fjärrkontroll BRC7G53 Trådansluten fjärrkontroll BRC1D52 / BRC1E52A/B Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser 17

18 FBQ-D + RZQG-L9V1/L(8)Y1 Dold takenhet med medel ESP Kombination med Seasonal Smart ger högklassig kvalitet och hög verkningsgrad och prestanda Bästa verkningsgraden på marknaden Kompakt enhet kan enkelt monteras i undertak på bara 285 mm så att endast utsläpps- och insugsgallren är synliga Ljudnivåer under 29 dba Genomsnittligt externt statiskt tryck upp till 150 Pa gör det möjligt att använda flexibla kanaler av varierande längd Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet Flexibel installation, då luftens tillopp kan ändras från baksidan till undersidan Inbyggd kondensvattenpump som standard, ökar flexibiliteten och installationstiden Inget upptaget utrymme på golvet RZQG140L9V1/L(8)Y1 FBQ-D BRC1E52A-B,BRC4C65 100D + 140D + 140D + 140D + 100D + 140D + 140D + 140D + 50D + 50D + 35D + 35D + 35D + 35D + 35D + 50D + 50D + Effektivitetsdata FBQ + RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140L8Y1 71L9V1 35D + 71L9V1 35D + 100L9V1 50D + 100L9V1 Ineffekt Kyla Nom. kw 9,5 13,4 4,00 9,5 13,4 4,00 5,0 3,4 5,0 Värme Nom. kw 10,8 15,5 4,31 10,8 15,5 4,31 5,5 4,0 5,5 Årstidsrelaterad Kyla Energiklass A++ A+ A++ - A++ A+ A++ - A verkningsgrad Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00-6,80 9,50 (enligt SEER 6,16 5,87 6,11-6,16 5,87 6,11-5,10 EN14825) Årlig energiförbrukning kwh Värme Energiklass A+ A++ A+ - A+ A++ A+ - A (genomsnittsklimat) Pdesign kw 6,00 11,30 12,70-6,00 11,30 12,70-6,00 11,30 SCOP 4,31 4,78 4,28-4,31 4,78 4,28-3,80 Årlig energiförbrukning kwh Nominell EER - 3,35-3,35 - verkningsgrad COP - 3,60-3,60 - Årlig energiförbrukning kwh Energiklass Kyla/Värme -/- 50D + 50D + 35D + 35D + 35D 35D + 35D + 35D 50D + 50D + 50D 71D + 71D + 35D + 35D + 35D 50D + 50D + 50D 71D + 71D + 35D + 35D + 35D 71D + 71D + 50D + 50D + 71D + 71D + Effektivitetsdata FBQ + RZQG 71L9V1 + 71L9V1 + 35D + 100L9V L9V1 100L9V1 + 35D + 125L9V L9V1 125L9V1 + 71L8Y1 100L8Y1 71L9V1 100L9V1 Ineffekt Kyla Nom. kw 5,0 3,4 5,0 6,8 3,4 5,0 6,8 3,4 6,8 5,0 6,8 Värme Nom. kw 5,5 4,0 5,5 7,5 4,0 5,5 7,5 4,0 7,5 5,5 7,5 Årstidsrelaterad Kyla Energiklass A verkningsgrad Pdesign kw 12,00 6,80 9,50 12,00 9,50 12,00 (enligt SEER 5,10 EN14825) Årlig energiförbrukning kwh Värme Energiklass A (genomsnittsklimat) Pdesign kw 12,71 6,00 11,30 12,71 11,30 12,71 SCOP 3,80 Årlig energiförbrukning kwh Inomhusenhet FBQ 35D 50D 71D 100D 140D Mått Enhet HöjdxBreddxDjup mm 245x700x x1.000x x1.400x800 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Kyla Hög/nom./låg m³/min 15/12,5/10,5 18/15/12,5 29/26/23 34/29/23,5 Luftflödeshastighet Värme Hög/nom./låg m³/min 15/12,5/10,5 18/15/12,5 29/26/23 34/29/23,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 150/30/- 150/40/- 150/50/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/nom./låg dba 35/32/29 30/28/25 34/32/30 37/35/32 Värme Hög/nom./låg dba 37/34/29 31/28/25 36/33/30 38/35/32 Kontrollsystem Infraröd fjärrkontroll BRC4C65 Trådansluten fjärrkontroll BRC1E52A/B / BRC1D528 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser 18

19 FUQ-C + RZQG-L9V1/L(8)Y1 4-vägsblåsande takmonterad enhet Unik Daikin-enhet för rum med höga tak som saknar undertak eller ledig golvyta Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda FUQ-C Rum med tak upp till 3,5 m kan kylas lätt utan kapacitetsförlust Kan installeras både i nya byggnader och vid ombyggnationer Flexibilitet för att passa varje rumsutformning utan att ändra enhetens placering. Med den trådanslutna fjärrkontrollen kan du styra och stänga varje flapp individuellt Minskad energiförbrukning till följd av den specialutvecklade lilla rörvärmeväxlaren, DC-fläktmotorn och kondensvattenpumpen Stilig enhet smälter in med all interiör 5 olika utsläppsvinklar mellan 0 och 60 kan programmeras via fjärrkontroll RZQG L9V1/L(8)Y1 BRC1E52A/B BRC7CB58 Standarddräneringspump med 500 mm lyfthöjd ökar flexibiliteten och installationstiden Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet Effektivitetsdata FUQ + RZQG 100C + 71L9V1 Årstidsrelaterad verkningsgrad (enligt EN14825) 71C + 71C + 71C + 71C + 71C + 71C + 71C + 71C + 100C + 71L8Y1 100L9V1 125L9V1 100L8Y1 125L8Y1 Kyla Energiklass A++ B A++ B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 6,50 5,10 6,50 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A A+ A (genomsnittsklimat) Pdesign kw 7,60 11,30 12,71 7,60 11,30 12,71 SCOP 4,20 3,80 4,20 3,80 Årlig energiförbrukning kwh Inomhusenhet FUQ 71C 100C Hölje Färg Fräscht vit Mått Enhet HöjdxBreddxDjup mm 198x950x950 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Luftflödeshastighet Kyla Hög/nom./låg m³/min 23/19,5/16 31/25,5/20 Värme Hög/nom./låg m³/min 23/19,5/16 31/25,5/20 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 41/38/35 46/42/39 Värme Hög/nom./låg dba 41/38/35 46/42/39 Kontrollsystem Infraröd fjärrkontroll BRC7C58 Trådansluten fjärrkontroll BRC1D52 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / 220- Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg/tco₂eq R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser 19

20 FVQ-C + RZQG-L9V1/L(8)Y1 Golvmonterad enhet För kommersiella utrymmen med högt i tak Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda Idealisk lösning för kommersiella utrymmen Enkel installation i nya projekt och renoveringsprojekt Mycket effektiv för användning i rum med höga tak Minskar temperaturvariationen med en automatisk fläkthastighet eller inställbar 3-stegs fläkthastighet Inställbart horisontellt utflöde passar bättre för utformningen på ditt rum (via BRC1E52) Minskad strömförbrukning p.g.a. särskilt framtagen DC-fläktmotor Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet RZQG L9V1/L(8)Y1 FVQ-C BRC1E52A/B Effektivitetsdata FVQ + RZQG 100C + 140C + 140C + 140C + 100C + 140C + 140C + 140C + 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140L8Y1 Ineffekt Kyla Nom. kw 0,238 0,276 4,17 0,238 0,276 4,17 Värme Nom. kw 0,238 0,276 4,30 0,238 0,276 4,30 Årstidsrelaterad Kyla Energiklass A++ A+ - A++ A+ - verkningsgrad Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - (enligt EN14825) FDXS SEER 6,31 5,61-6,31 5,61 - Årlig energiförbrukning kwh Värme Energiklass A+ A - A+ A - (genomsnittsklimat) Pdesign kw 6,33 11,30-6,33 11,30 - SCOP 4,05 4,20 3,87-4,05 4,20 3,87 - Årlig energiförbrukning kwh Nominell EER - 3,21-3,21 verkningsgrad COP - 3,61-3,61 Årlig energiförbrukning kwh Energiklass Kyla/Värme -/- Inomhusenhet FVQ 100C 140C Hölje Färg Fräscht vit Mått Enhet HöjdxBreddxDjup mm 1.850x600x350 Vikt Enhet kg 47 Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Kyla Hög/nom./låg m³/min 28/25/22 30/28/26 Luftflödeshastighet Värme Hög/nom./låg m³/min 28/25/22 30/28/26 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 50/47/44 53/51/48 Värme Hög/nom./låg dba 50/47/44 53/51/48 Kontrollsystem Trådansluten fjärrkontroll BRC1D52 / BRC1E52A/B Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser 20

21 FFQ-C + RZQG-L9V1/L(8)Y1 Designkassett Unik design som smälter in snyggt Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda Byggs in helt platt i takplattor av standardtyp Anmärkningsvärd blandning av ikonisk design och förträfflig konstruktion, med elegant yta i vitt eller en kombination av silver och vitt Mindre energiförbrukning till följd av den specialutvecklade lilla rörvärmeväxlaren, DC-fläktmotorn och kondensvattenpumpen Friskluftsintag i samma system minskar installationskostnaderna eftersom ingen ytterligare ventilation krävs Standarddräneringspump med 850 mm lyfthöjd ökar flexibiliteten och installationstiden Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet RZQG L9V1/L(8)Y1 FFQ-C BRC1E52A/B BRC7F530W_S Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) FFQ + RZQG 71L9V1 71L9V1 100L9V1 100L9V1 125L9V1 125L9V1 71L8Y1 71L8Y1 100L8Y1 100L8Y1 125L8Y1 Kyla Energiklass B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 5,10 Årlig energiförbrukning kwh Värme Energiklass A (genomsnittsklimat) Pdesign kw 6,00 11,30 12,71 6,00 11,30 12,71 SCOP 3,80 Årlig energiförbrukning kwh L8Y1 Inomhusenhet FFQ 35C 50C Mått Enhet HöjdxBreddxDjup mm 260x575x575 Vikt Enhet kg 16 17,5 Dekorationspanel Modell BYFQ60CW/ BYFQ60CS/ BYFQ60B3W1 Färg Vit (N9,5)/ Vit (N9,5) + Silver/ Vit (RAL9010) Mått HöjdxBreddxDjup mm 46x620x620 / 46x620x620 / 55x700x700 Vikt kg 2,8/ 2,8/ 2,7 Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Luftflödeshastighet Kyla Hög/nom./låg m³/min 10/8,5/6,5 12/10/7,5 Värme Hög/nom./låg m³/min 10/8,5/6,5 12/10/7,5 Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/nom./låg dba 34/30,5/25 39/34/27 Värme Hög/nom./låg dba 34/30,5/25 39/34/27 Kontrollsystem Infraröd fjärrkontroll BRC7EB530 (standardpanel) / BRC7F530W (vit panel) / BRC7F530S (grå panel) Trådansluten fjärrkontroll BRC1D52 / BRC1E52A/B Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg/tco₂eq R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Måtten innefattar inte kontrollboxen Innehåller fluorerande växthusgaser 21

22 FCQHG-F + RZQG-L9V1/L(8)Y1 Hög COP, rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda Kassetten med hög COP ger bästa prestanda och kraftiga besparingar av energiförbrukningen 360 luftutsläpp ger jämnt luftflöde och konstant temperatur Daglig automatisk filterrengöring ger högre effektivitet och lägre underhållskostnader. Damm går lätt att få bort med dammsugare utan att öppna enheten Flexibilitet för att passa varje rumsutformning utan att ändra enhetens placering. Med den trådanslutna fjärrkontrollen kan du styra och stänga varje flapp individuellt RZQG L9V1/L(8)Y1 FCGHQ-F BRC1E52A/B BRC7FA532F Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) 100F + 140F + 140F + 140F + 100F + 140F + 140F + 140F + 71F + 71F 71F + 71F 71F + 71F 71F + 71F FCQHG + RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140L8Y L9V L9V L8Y L8Y1 Kyla Energiklass A++ - A++ B Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 9,50 12,00 9,50 12,00 SEER 7,00 6,61-7,00 6,61 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A++ - A+ A++ A (genomsnittsklimat) Pdesign kw 7,60 11,30 12,66-7,60 11,30 12,66 11,30 12,71 11,30 12,71 SCOP 4,54 4,80 4,63-4,54 4,80 4,63 3,80 Årlig energiförbrukning kwh Nominell EER - 3,35-3,35 - verkningsgrad COP - 4,12-4,12 - Årlig energiförbrukning kwh Energiklass Kyla/Värme -/- Inomhusenhet FCQHG 71F 100F 140F Mått Enhet HöjdxBreddxDjup mm 288x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140D7W1 - vit med grå luftriktare/bycq140d7w1w - vit/bycq140d7gw1 - automatisk rengöringspanel Färg Vit (RAL 9010)/Vit (RAL 9010)/Vit (RAL 9010) Mått HöjdxBreddxDjup mm 50x950x950/50x950x950/130x950x950 Vikt kg 5,4/5,4/10,3 Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Kyla Hög/nom./låg m³/min 21,2/16,7/12,2 32,3/25,7/19,0 33,5/27,3/21,1 Luftflödeshastighet Värme Hög/nom./låg m³/min 21,2/16,7/12,2 32,3/25,7/19,0 33,5/27,3/21,1 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 36/33/29 44/39/33 45/41/37 Värme Hög/nom./låg dba 36/33/29 44/39/33 45/41/37 Kontrollsystem Infraröd fjärrkontroll BRC7FA532F Trådansluten fjärrkontroll BRC1D52 / BRC1E52A/B Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A BYCQ140D7W1W har vit isolering. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för höga smutsnivåer. BYCQ140D7W1: vit standardpanel med grå luftriktare; BYCQ140D7W1W: vit standardpanel med vita luftriktare; BYCQ140D7GW1: vit panel med automatisk rengöring. Innehåller fluoriderade växthusgaser 22

23 RZQG-L9V1/L(8)Y1 Par, twin, trippel, dubbeltwin Branschledande teknik för kommersiella tillämpningar och teknisk kyla Effektivitet i toppklass: -- kompressor som ger avsevärda energibesparingar -- styrlogik som optimerar effektiviteten för de vanligaste driftsförhållandena och reservlägena (när enheten inte är aktiv) -- värmeväxlare som optimerar flödet av köldmedium vid de mest frekventa körningsförhållandena (temperatur och belastning) Variabel köldmedietemperatur: högsta årstidsrelaterade verkningsgrad under hela året och snabb reaktionshastighet för att ge den kylkapacitet som krävs vid höga temperaturer Återanvändning av befintliga rör i R-22- eller R-407C-system RZQG L9V1/L(8)Y1 Tillförlitlig kylning garanteras med gaskyld PCB eftersom det inte påverkas av omgivningstemperaturer Maximal rörlängd upp till 75 m, minsta rörlängd 5 m Daikins utomhusenheter är nätta och stabila och kan lätt monteras på ett tak eller en altan, eller placeras mot en yttervägg Kompatibelt med D-BACS Möjlighet att integrera i BMS-system Utomhusenhet RZQG 71L9V1 100L9V1 125L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A

24 Tillförlitlig, effektiv och flexibel 24/7/365 med Sky Air från Daikin Inomhussystem med förhöjd kapacitet genom officiella energimärkningar Effektiv kylning med det bredaste inomhussystemintervallet och tillvalet frikylning 2-stegslösning för systemval Flexibel styrning med garanterat kylläge, reservdrift och driftsrotation Daikin Europe N.V. Naamloze Vennootschap Zandvoordestraat Oostende Belgien BE RPR Oostende (ansvarig utgivare) ECPSV /16 Den aktuella publikationen är enbart skapad i informationssyfte och utgör därför inte något bindande erbjudande från Daikin Europe N.V. Daikin Europe N.V. har sammanställt denna publikation efter bästa förmåga. Ingen uttrycklig eller antydd garanti lämnas för fullständighet, riktighet, tillförlitlighet eller lämplighet för speciellt syfte när det gäller innehållet och produkterna och tjänsterna som presenteras här. Specifikationer kan komma att ändras utan föregående avisering därom. Daikin Europe N.V. avvisar uttryckligen allt ansvar för eventuell direkt eller indirekt skada, i den vidaste bemärkelse, som uppstår från eller är relaterad till användningen och/eller tolkningen av denna publikation. Allt innehåll är copyright-skyddat av Daikin Europe N.V. Tryckt på icke-klorblekt papper.
