1 Lösningar för teknisk kyla För serverrum, skyddsrum för telekom, laboratorier och IT

2 Inledning Teknisk kyla Varför behövs det? Ett system för teknisk kylning av teknik avlägsnar värmen som ständigt genereras av IT-utrustning, servrar och företagets supportutrustning. För rum och utrymmen som kräver kyla dygnet runt Där kontinuerlig upptid är ett måste för serverdataskydd utrustningsskydd TILLFÖRLITLIG, KONTINUERLIG DRIFT För att tillgodose det ökande digitala och mobila databehovet hos företag och onlinekonsumenter måste infrastrukturen för IT-utrustning, telekom och servrar fungera dygnet runt. Oväntade och oplanerade stillestånd innebär inte bara en kostnad för företagen, utan påverkar även slutkonsumenterna som är beroende av kontinuerlig åtkomst till dataanslutning 25% GRUNDLÄGGANDE KYLNING Små splitsystem och tak» låga initiala kostnader» högre driftkostnader» begränsad flexibilitet 40% SOFISTIKERAD PRECISIONSKYLNING Slutna styrsystem» hög investeringskostnad» drift ner till -20 C» precis temperaturstyrning ± 1 C avvikelse» styrning av luftfuktighet» stor installationsyta tar upp tillgängligt ställutrymme» frikylande och blanddrift Marknadslösningar med varierande komplexitet för kylning av tekniska miljöer Miljöer för kylning av teknikrum för sina dagliga aktiviteter. Drift dygnet runt ökar i sin tur den värmebelastning som alstras inom IT-rum, serverrum och skyddsrum för telekom. Därför krävs det tillförlitlig, effektiv och flexibel kyla som kan garantera maximal upptid, samtidigt som den erbjuder den bästa återbetalningen på investeringen. 35% TILLFÖRLITLIG, KONTINUERLIG KYLNING Sky Air-system» bra avkastning på investering låg driftkostnad tack vare bättre energieffektivitet låga startkostnader litet fysiskt utrymme frikylande» beprövad tillförlitlighet brett driftområde (ner till -15 C och upp till +50 C)» hög flexibilitet bättre lämpade inomhusenheter modulär uppbyggnad styrenheter (driftsrotation) Skyddsrum för telekom Serverrum Laboratorier 2

3 Inledning Teknisk kyla Förstå kritisk kyltillämpning och miljön Komfortkylning - Fuktighet finns - Balanserad kännbar och latent kapacitet Teknisk kyla - Ingen eller begränsad fuktighet - Äkta kännbar kapacitet % temperaturstyrning % fuktighetsstyrning % temperaturstyrning % fuktighetsstyrning Låga fuktighetsnivåer Till skillnad från normala bostadsmiljöer genererar serverrum och tekniska miljöer ingen (eller väldigt lite) fukt. Kontinuerlig kylning av dylika rum avlägsnar även fuktigheten. Nivåerna för genomsnittlig relativ luftfuktighet (RH) i serverrum eller teknikrum är lägre än 30 %. Dessa låga luftfuktighetsnivåer reducerar möjligheten att överföra värmebelastningar (för att kyla ner serverrum). Därför finns behovet att öka kylkapaciteten hos inomhussystemet. Konstant kylning inställd på C Skydd av server- och UPS-utrustning Livslängden hos UPS-utrustning är temperaturberoende Det finns tillräckligt med buffer för att kompensera en potentiell ökning av temperaturen Generellt sett fluktuerar servrar och annan teknisk utrustning i aktivitet. Tillse därför en ökad flexibilitet för att upprätthålla konstanta temperaturnivåer Behov av ett tillförlitligt backupsystem När ett fel uppstår (avbrott eller nedstängning av temperaturskyddsfunktionen) ska ett oberoende backupsystem genast ta över Flexibel styrning behövs för att förbättra backupsystemets tillförlitlighet Korrekt systemval är avgörande Om kylsystemet fallerar och inte kan tillgodose erforderlig kapacitet vid någon tidpunkt kan det leda till nedtid, vilket i sin tur leder till verksamhetskostnader Det är avgörande att installera rätt kombination av split-kylsystem som kan garantera tillförlitlig drift dygnet runt, året runt 3

4 Översikt över Daikins lösningar Varför ska du välja Daikin? Daikin är världsledande inom värme och kyla. Med över 90 år av innovation och ingenjörsexpertis inom specialiserad kyla erbjuder Daikin en Sky Air-lösning som är tillförlitlig, effektiv och flexibel för att uppfylla de krävande behoven vid kylning av tekniska miljöer. Tillförlitlig Garanterad systemdrift: Överdimensionerade inomhusenheter ökar kylkapaciteten och förhindrar förfrysning på inomhussidan Brett driftområde: driftområde i kyla ner till -15 C och upp till +50 C Effektiv Optimal avkastning på investering: Lägre driftkostnader tack vare användandet av ett effektivt, direkt expansionskylsystem Lägre driftkostnader jämfört med andra DX-system och vattenbaserade kylaggregat Minimerar miljöpåverkan med A++ energiklassificering Reducerar mekanisk kyla och energiförbrukning med det frikylande alternativet för enfassystem Flexibel Skalbar kapacitet Förbättrad styrning och hantering Lägre fysiskt installationsutrymme eftersom ingen golvyta krävs Brett utbud av inomhusenheter för att passa tillämpningens preferenser (takmonterade kassetter, väggmonterade inomhusenheter, dolda takenheter i inomhuskanaler) Systemkombinationer med ökad kapacitet för högt kännbart kylbehov Fördelar 1. Öka värmeöverföringskapaciteten hos inomhussystem 2. Möjlighet att arbeta med högre förångningstemperatur (Te) undviker nedtid och möjliggör kontinuerlig drift 3. Officiella energiklassificeringar för kombinationer av inomhus- och utomhussystem ger en standardiserad och tillförlitlig prestandadata Effektiv kyla Fördelar 1. Frikylande: optimal energieffektivitet genom användandet av kall omgivningsluft 2. Bredaste utbudet av inomhussystem med den bästa energieffektiviteten i sin klass 3. Brett inomhus- och utomhusdriftområde och tillförlitlig prestanda även vid svåra förhållanden 4 SIDA 5 SIDA 10 UNIK UNIK SIDA 6 2-stegslösning för systemval Fördelar 1. Daikin gör systemvalsproceduren enkel och tillförlitlig genom att tillhandahålla detaljerade kapacitetstabeller baserade på omfattande tester 2. Välj den bästa produktkombinationen som passar slutanvändarens behov SIDA 12 UNIK UNIK Flexibel styrning Fördelar 1. Optimal backup understödd av driftsrotationsstyrning, automatisk backupaktivering och fjärrlarm 2. Garanterad kontinuerlig drift från utökade kompressorgränser 3. Inställningar av styrenheten för att anpassa sig efter specifika miljöförhållanden för kylning av tekniska miljöer 4. Färre start- och stoppcykler

5 Översikt över Daikins lösningar Ökad kapacitet hos inomhussystem Hög tillförlitlighet vid lägre driftkostnader för kylning av tekniska miljöer Split air-luftkonditioneringssystem för normal komfortkyla kombinerar vanligtvis inomhussystem med matchande kapacitet eller flera iomhussystem med lägre kapacitet än utomhussystemets. Detta fungerar eftersom inomhussystemets kylkapacitet är tillräcklig för att hantera de högre luftfuktighetsförhållanden och varierande krav på inomhustemperatur som är vanliga i en normal bostadsmiljö. Om man applicerar denna designlogik till miljöer för kylning av tekniska miljöer kan det leda till riskabla situationer som kan riskera den totala systemtillförlitligheten och frekventa nedtider på 15 minuter. Inomhussystem för tekniska miljöer behöver ökade kapaciteter för kontinuerlig värmeöverföring eftersom de arbetar hårdare för att extrahera energi genom att kyla torr luft. Daikin rekommenderar och erbjuder asymmetriska kombinationer (inomhuskombinationer med ökad kapacitet: t.ex. klass 71 utomhus + klass 100 inomhus). Med Daikin Sky Air drar du nytta av systemkombinationer med ökad kapacitet för kylning av tekniska miljöer. Du kan nu med förtroende kombinera inomhussystem med högre kapacitet än utomhussystemet. Detta kommer att öka värmeöverföringen i tekniken i serverrumsmiljöer. Systemlösningar för tekniska miljöer traditionella lösningar Symmetriska systemkombinationer inomhus/utomhus Te kw RH % dedikerade lösningar Ökad kapacitet hos systemkombinationer inomhus Te kw RH % Mellan % kännbar kapacitetsökning Förångningstemperatur 6 4 Effekt Relativ luftfuktighet: Kapacitet: Förångningstemp: minskar med tiden reducerad sjunker för att kompensera reducerad kapacitet för låg Te kan leda till förfrysning och orsaka nedtid Tid Förbättrad lösning Förångningstemperatur Effekt Tid Ökad kapacitet inomhus ökar överföringskapaciteten vid låg relativ luftfuktighet Låter system fungera med högre Te, vilket garanterar kontinuerlig drift och minskad oönskad avfuktning Låg luftfuktighet + låg omgivningsmiljö Utomhustemperatur Ta -5 C Börvärde 22 C Luftfuktighet 35 % Inomhus våttemperatur 13 C EER traditionell lösning 100 % förbättrad lösning 82 % 18 % BESPARINGAR 18 % besparingar på driftkostnader Traditionella lösningar RZQG71L9V1 + FAQ71C9 Total kapacitet (TC) 5,63 kw Kännbar värmeitet (SHC) 4,28 kw Ineffekt (PI) 2 kw Koefficient hos ineffekt (CPI) 0,39 Korrigerad PI 0,78 kw EER* 5,5 Dedikerade systemkombinationslösningar RZQG71L9V1 + FAQ100C9 Total kapacitet (TC) 6,02 kw Kännbar värmeitet (SHC) 6,02 kw Ineffekt (PI) 2 kw Koefficient hos ineffekt (CPI) 0,45 Korrigerad PI 0,90 kw EER* 6,7 Kännbar värmekapacitet ökar % med dedikerade systemkombinationer. *EER = (SHC/korrigerad PI) 5

6 Översikt över Daikins lösningar 2-stegslösning för systemval Hög tillförlitlighet för kylning av tekniska miljöer UNIK Välj ditt system för tekniska miljöer i 2 steg Ingen luftfuktighet skapas i rum (till exempel: serverrum) IT-rum kräver 22 C. Det kommer ha 7 kw av kännbart kylbehov och inget latent kylbehov (ingen luftfuktighet skapas) året runt. Takupphängda inomhusenheter är kundernas val för serverrum. STEG 1 Fastställ erforderliga inomhusmiljöer och erforderligt kylbehov (kännbar och total kapacitet) Vissa luftfuktighetskällor rum (till exempel: laboratorium) Lab kräver 22 C. Det kommer att ha 9 kw kännbart kylbehov och vissa luftfuktighet alstras i rummet (beräknad inomhus luftfuktighetsnivå 42 %). Väggmonterade inomhusenheter är kundernas val för laboratorier. Inomhustemperatur = 22 CTT Kännbart kylbehov (SHC) = 7 kw Latent kylbehov (LC) = 0 kw* Totalt kylbehov (TC) = SHC + LC = 7 kw Utomhus temperaturdriftområde = -15 C ~ +40 C Strängaste utomhusförhållandena för utomhusenhetens kapacitet = -15 C Lösning Ökad kapacitet för inomhuskombination med 10 kw utomhussystem. RZQG100L8Y1/ FHQ140CB Total kapacitet = 7,48 kw Kännbar kapacitet = 7,48 kw Ineffekt = 0,42 x 2,49 = 1,04 kw * Om det inte finns ett latent kylbehov, leta efter förhållanden där TC = SHC, eftersom ingen med avfuktning kommer att ske och därmed inomhusmiljön kommer att stabiliseras. När TC > SHC och det inte alstras fukt kommer luftfuktigheten inomhus gradvis att sjunka. STEG 2 Välj den systemkombination från angiven tabell där systemets kännbara och totala kapacitet uppfyller kylbehovet vid erforderliga inomhus- och utomhustemperaturer. Inomhustemperatur = 22 CTT Inomhus relativ luftfuktighet (RH %) = 42 %** Kännbart kylbehov (SHC) = 9 kw Latent kylbehov (LC) = 0,9 kw Totalt kylbehov (TC) = SHC + LC = 9,9 kw Utomhus temperaturdriftområde = -10 C ~ +40 C Strängaste utomhusförhållandena för utomhusenhetens kapacitet = -10 C Lösning Ökad kapacitet för inomhuskombination med 12,5 kw utomhussystem. RZQG/ FAQ71C9 x 2 Total kapacitet = 10,45 kw Kännbar kapacitet = 9,34 kw Ineffekt = 0,48 x 3,69 = 1,78 kw ** Systemkapacitet vid 42 % RH (14,2 CVT) kan hittas genom interpolering mellan 13 CVT (35 %) och 15 CVT (48 %). Kombinationstabell för inomhussystem med ökad kapacitet Sky Air Väggmonterad Takmonterad enhet Dold takenhet med medel ESP Dold takenhet Golvmonterad enhet Takmonterad Designkassett 4-vägsblåsande kassett Rundblåsande kassett med hög verkningsgrad Rundblåsande kassett Modell Möjliga kombinationer: P = Par 2 = Twin 3 = Trippel 4 = Double twin Enheter av kassettyp rekommenderas endast för specifika tillämpningar. Se produktsidan för mer information. Anmärkningar: (1) För mer information om kombinationer med RZQG140*, kontakta lokal säljrepresentant (2) Kapaciteterna i tabellen är kombinerad kapacitet (flera enheter som arbetar samtidigt) och inte kapacitet för enskilda inomhusenheter. Vid kombinering av flera inomhusenheter designeras den enhet till master vars fjärrstyrenhet är utrustad med flest funktioner. Se tillvalslistan vid val av korrekt refnet-sats som krävs för installation av multikombinationer. 6 FAQ71C9 FAQ100C9 FHQ35CB FHQ50CB FHQ60CB FHQ71CB FHQ100CB FHQ125CB FHQ140CB FBQ35D FBQ50D FBQ60D FBQ71D FBQ100D FBQ125D FBQ140D FDXS35F3 FDXS50F3 FDXS60F3 FVQ71C FVQ100C FVQ125C FVQ140C FUQ71C FUQ100C FUQ125C FFQ35C FFQ50C FFQ60C FCQHG71F FCQHG100F FCQHG125F FCQHG140F FCQG35F FCQG50F FCQG60F FCQG71F FCQG100F FCQG125F FCQG140F RZQG71L9V1B RZQG71L8Y1B P 3 2 P 3 2 P 3 2 P P 3 2 P 3 2 P RZQG100L9V1B RZQG100L8Y1B P P 4 3 P P P RZQGB RZQG125L8Y1B P P 4 3 P P P RZQG140L9V1B (1) RZQG140L7Y1B (1) P P 4 3 P P P

7 UNIK Årstidrelaterad energimärkning för ökad kapacitet på systemkombinationer inomhus RZQG71L9V1B / FAQ100CVEB Sky Air med ökad kapacitet på systemkombinationer inomhus för kylning av tekniska miljöer finns nu tillgänglig med årstidrelaterade energimärkningar. A ++ A + Att få årstidrelaterad energimärkning för alla kombinationer under 12kW är ett rättsligt krav (Eco Design-direktiv). Med den årstidrelaterade energimärkningen sätter Daikin standarden för effektiva Sky Air-system för kyltillämpningar inom tekniska miljöer. 6,80 6, x 6,33 x x 4,02 x x x Prestandaegenskaper 1. 1 Standard kapacitetstabeller går ner till -15 C utomhustemperatur (Ta) 2. 2 Dedikerade kombinationer av torr ( CTT) och våt ( CVT) temperatur, från 27 C ner till 16 C DB inställd inomhustemperatur, och från 55 % - 21 % relativ luftfuktighet (RH%) 3. 3 Enkel interpolering mellan olika förhållanden (för att beräkna genomsnittligt RH%, inomhusoch omgivningsförhållanden) Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw ,81 3,98 0,34 4,81 3,98 0, ,81 4,67 0,34 4,81 4,67 0, ,62 6,62 0,38 6,62 6,62 0,72 7

8 Kombinationstabeller för system med ökad kapacitet Prestandaegenskaper för inomhuskombinationer med ökad kapacitet Ökad kapacitet inomhus med 7 kw utomhussystem RZQG71L9V1 / RZQG71L8Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,81 3,98 0,34 4,81 3,98 0,36 4,81 3,98 0,37 4,81 3,98 0,39 4,81 3,98 0,41 4,81 3,98 0,43 4,81 3,98 0,46 4,81 3,98 0,48 5,90 5,25 0,98 5,85 5,22 1,09 5,80 5,20 1,19 5,76 5,17 1,30 41, ,81 4,67 0,34 4,81 4,67 0,36 4,81 4,67 0,37 4,81 4,67 0,39 4,81 4,67 0,41 4,81 4,67 0,43 4,81 4,67 0,46 4,81 4,67 0,48 5,90 5,90 0,98 5,85 5,85 1,09 5,80 5,80 1,19 5,76 5,76 1, ,02 5,05 0,37 6,02 5,05 0,41 6,02 5,05 0,45 6,02 5,05 0,50 6,02 5,05 0,52 6,02 5,05 0,55 6,02 5,05 0,57 6,02 5,05 0,64 7,49 5,89 0,99 7,23 5,75 1,10 6,96 5,61 1,20 6,70 5,47 1,31 31,4 11 4,81 4,81 0,34 4,81 4,81 0,36 4,81 4,81 0,37 4,81 4,81 0,39 4,81 4,81 0,41 4,81 4,81 0,43 4,81 4,81 0,46 4,81 4,81 0,48 5,90 5,90 0,98 5,85 5,85 1,09 5,80 5,80 1,19 5,76 5,76 1,30 44, ,02 6,02 0,37 6,02 6,02 0,41 6,02 6,02 0,45 6,02 6,02 0,50 6,02 6,02 0,52 6,02 6,02 0,55 6,02 6,02 0,57 6,02 6,02 0,64 7,49 7,00 0,99 7,23 6,81 1,10 6,96 6,60 1,20 6,70 6,37 1, ,62 5,76 0,38 6,62 5,76 0,44 6,62 5,76 0,50 6,62 5,76 0,55 6,62 5,76 0,58 6,62 5,76 0,60 6,62 5,76 0,63 6,62 5,76 0,72 8,15 6,56 0,99 7,74 6,36 1,10 7,34 6,15 1,20 6,93 5,93 1,31 22,9 11 4,81 4,81 0,34 4,81 4,81 0,36 4,81 4,81 0,37 4,81 4,81 0,39 4,81 4,81 0,41 4,81 4,81 0,43 4,81 4,81 0,46 4,81 4,81 0,48 5,90 5,90 0,98 5,85 5,85 1,09 5,80 5,80 1,19 5,76 5,76 1,30 34,8 13 6,02 6,02 0,37 6,02 6,02 0,41 6,02 6,02 0,45 6,02 6,02 0,50 6,02 6,02 0,52 6,02 6,02 0,55 6,02 6,02 0,57 6,02 6,02 0,64 7,49 7,49 0,99 7,23 7,23 1,10 6,96 6,96 1,20 6,70 6,70 1, ,6 15 7,22 6,06 0,39 7,22 6,06 0,46 7,22 6,06 0,54 7,22 6,06 0,61 7,22 6,06 0,63 7,22 6,06 0,66 7,22 6,06 0,69 7,22 6,06 0,79 8,41 7,00 1,00 7,99 6,80 1,11 7,58 6,60 1,21 7,16 6,37 1,32 54,3 16 7,82 5,71 0,41 7,82 5,71 0,49 7,82 5,71 0,58 7,82 5,71 0,66 7,82 5,71 0,69 7,82 5,71 0,72 7,82 5,71 0,75 7,82 5,71 0,87 8,68 6,54 1,00 8,25 6,35 1,11 7,83 6,14 1,21 7,40 5,92 1,32 21,2 12 5,41 5,41 0,36 5,41 5,41 0,38 5,41 5,41 0,41 5,41 5,41 0,44 5,41 5,41 0,46 5,41 5,41 0,49 5,41 5,41 0,52 5,41 5,41 0,56 6,70 6,70 0,99 6,54 6,54 1,10 6,38 6,38 1,20 6,23 6,23 1,31 32,1 14 6,62 6,62 0,38 6,62 6,62 0,44 6,62 6,62 0,50 6,62 6,62 0,55 6,62 6,62 0,58 6,62 6,62 0,60 6,62 6,62 0,63 6,62 6,62 0,72 8,15 8,15 0,99 7,74 7,74 1,10 7,34 7,34 1,20 6,93 6,93 1, ,8 16 7,82 6,57 0,41 7,82 6,57 0,49 7,82 6,57 0,58 7,82 6,57 0,66 7,82 6,57 0,69 7,82 6,57 0,72 7,82 6,57 0,75 7,82 6,57 0,87 8,68 7,45 1,00 8,25 7,26 1,11 7,83 7,04 1,21 7,40 6,82 1, ,10 6,08 0,43 8,10 6,08 0,51 8,10 6,08 0,60 8,10 6,08 0,68 8,10 6,08 0,70 8,10 6,08 0,73 8,10 6,08 0,75 8,10 6,08 0,88 8,96 6,99 1,00 8,53 6,80 1,11 8,09 6,59 1,21 7,66 6,37 1,32 21,5 14 6,62 6,62 0,38 6,62 6,62 0,44 6,62 6,62 0,50 6,62 6,62 0,55 6,62 6,62 0,58 6,62 6,62 0,60 6,62 6,62 0,63 6,62 6,62 0,72 8,15 8,15 0,99 7,74 7,74 1,10 7,34 7,34 1,20 6,93 6,93 1,31 26, ,22 7,22 0,39 7,22 7,22 0,46 7,22 7,22 0,54 7,22 7,22 0,61 7,22 7,22 0,63 7,22 7,22 0,66 7,22 7,22 0,69 7,22 7,22 0,79 8,41 8,41 1,00 7,99 7,99 1,11 7,58 7,58 1,21 7,16 7,16 1,32 31,3 16 7,82 0,41 7,82 7,82 0,49 7,82 7,82 0,58 7,82 7,82 0,66 7,82 7,82 0,69 7,82 7,82 0,72 7,82 7,82 0,75 7,82 7,82 0,87 8,68 8,68 1,00 8,25 8,25 1,11 7,83 7,83 1,21 7,40 7,40 1,32 3D098206A PAR FAQ100C9 FHQ100CB FBQ100D FUQ100C FVQ100C FCQHG100F FCQG100F Kyla 2,00 1,78 1,89 1,67 2,02 1,66 2,01 TWIN FHQ50CB x 2 FBQ50D x 2 FDXS50F3 x 2 FFQ50C x 2 FCQG50F x 2 Kyla 2,34 2,02 2,23 2,02 2,04 TRIPPEL FHQ35CB x 3 FBQ35D x 3 FDXS35F3 x 3 FFQ35C x 3 FCQG35F x 3 Kyla 2,39 2,11 2,26 2,07 2,06 Ökad kapacitet inomhus med 10 kw utomhussystem RZQG100L9V1 / RZQG100L8Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,00 5,63 0,33 6,00 5,63 0,34 6,00 5,63 0,35 6,00 5,63 0,37 6,00 5,63 0,38 6,00 5,63 0,38 6,00 5,63 0,39 6,00 5,63 0,39 8,36 7,11 1,00 7,92 6,83 1,10 7,48 6,53 1,20 7,09 6,28 1,29 41, ,00 6,00 0,33 6,00 6,00 0,34 6,00 6,00 0,35 6,00 6,00 0,37 6,00 6,00 0,38 6,00 6,00 0,38 6,00 6,00 0,39 6,00 6,00 0,39 8,36 7,98 1,00 7,92 7,72 1,10 7,48 7,43 1,20 7,09 7,15 1, ,48 6,37 0,42 7,48 6,37 0,44 7,48 6,37 0,45 7,48 6,37 0,46 7,48 6,37 0,46 7,48 6,37 0,46 7,48 6,37 0,45 7,48 6,37 0,46 9,71 7,67 1,00 9,30 7,42 1,11 8,90 7,16 1,21 8,45 6,88 1,30 31,4 11 6,00 6,00 0,33 6,00 6,00 0,34 6,00 6,00 0,35 6,00 6,00 0,37 6,00 6,00 0,38 6,00 6,00 0,38 6,00 6,00 0,39 6,00 6,00 0,39 8,36 8,36 1,00 7,92 7,92 1,10 7,48 7,48 1,20 7,09 7,09 1,29 44, ,48 7,25 0,42 7,48 7,25 0,44 7,48 7,25 0,45 7,48 7,25 0,46 7,48 7,25 0,46 7,48 7,25 0,46 7,48 7,25 0,45 7,48 7,25 0,46 9,71 8,53 1,00 9,30 8,28 1,11 8,90 8,01 1,21 8,45 7,74 1, ,22 7,18 0,47 8,22 7,18 0,48 8,22 7,18 0,49 8,22 7,18 0,51 8,22 7,18 0,50 8,22 7,18 0,49 8,22 7,18 0,49 8,22 7,18 0,49 10,50 8,45 1,01 10,23 8,31 1,11 9,96 8,17 1,21 9,68 7,94 1,31 22,9 11 6,00 6,00 0,33 6,00 6,00 0,34 6,00 6,00 0,35 6,00 6,00 0,37 6,00 6,00 0,38 6,00 6,00 0,38 6,00 6,00 0,39 6,00 6,00 0,39 8,36 8,36 1,00 7,92 7,92 1,10 7,48 7,48 1,20 7,09 7,09 1,29 34,8 13 7,48 7,48 0,42 7,48 7,48 0,44 7,48 7,48 0,45 7,48 7,48 0,46 7,48 7,48 0,46 7,48 7,48 0,46 7,48 7,48 0,45 7,48 7,48 0,46 9,71 9,71 1,00 9,30 9,30 1,11 8,90 8,90 1,21 8,45 8,45 1, ,6 15 8,96 7,82 0,52 8,96 7,82 0,53 8,96 7,82 0,54 8,96 7,82 0,55 8,96 7,82 0,54 8,96 7,82 0,53 8,96 7,82 0,52 8,96 7,82 0,52 11,28 9,19 1,01 10,89 8,96 1,11 10,51 8,72 1,22 10,12 8,48 1,32 54,3 16 9,70 7,54 0,56 9,70 7,54 0,58 9,70 7,54 0,59 9,70 7,54 0,60 9,70 7,54 0,59 9,70 7,54 0,57 9,70 7,54 0,55 9,70 7,54 0,56 11,84 8,40 1,01 11,40 8,22 1,11 11,03 8,04 1,22 10,58 7,77 1,32 21,2 12 6,74 6,74 0,38 6,74 6,74 0,39 6,74 6,74 0,40 6,74 6,74 0,41 6,74 6,74 0,42 6,74 6,74 0,42 6,74 6,74 0,42 6,74 6,74 0,42 9,04 9,04 1,00 8,61 8,61 1,10 8,19 8,19 1,21 7,77 7,77 1,30 32,1 14 8,22 8,22 0,47 8,22 8,22 0,48 8,22 8,22 0,49 8,22 8,22 0,51 8,22 8,22 0,50 8,22 8,22 0,49 8,22 8,22 0,49 8,22 8,22 0,49 10,5010,50 1,01 10,2310,23 1,11 9,96 9,96 1,21 9,68 9,68 1, ,8 16 9,70 8,68 0,56 9,70 8,68 0,58 9,70 8,68 0,59 9,70 8,68 0,60 9,70 8,68 0,59 9,70 8,68 0,57 9,70 8,68 0,55 9,70 8,68 0,56 11,84 9,74 1,01 11,40 9,51 1,12 11,03 9,32 1,22 10,58 9,06 1, ,98 7,86 0,58 9,98 7,86 0,59 9,98 7,86 0,60 9,98 7,86 0,61 9,98 7,86 0,60 9,98 7,86 0,60 9,98 7,86 0,60 9,98 7,86 0,60 12,39 9,45 1,02 11,86 9,16 1,12 11,33 8,86 1,22 10,80 8,52 1,33 21,5 14 8,22 8,22 0,47 8,22 8,22 0,48 8,22 8,22 0,49 8,22 8,22 0,51 8,22 8,22 0,50 8,22 8,22 0,49 8,22 8,22 0,49 8,22 8,22 0,49 10,5010,50 1,01 10,2310,23 1,11 9,96 9,96 1,21 9,68 9,68 1,31 26, ,96 8,96 0,52 8,96 8,96 0,53 8,96 8,96 0,54 8,96 8,96 0,55 8,96 8,96 0,54 8,96 8,96 0,53 8,96 8,96 0,52 8,96 8,96 0,52 11,2811,28 1,01 10,8910,89 1,11 10,5110,51 1,22 10,1210,12 1,32 31,3 16 9,70 9,70 0,56 9,70 9,70 0,58 9,70 9,70 0,59 9,70 9,70 0,60 9,70 9,70 0,59 9,70 9,70 0,57 9,70 9,70 0,55 9,70 9,70 0,56 11,8411,84 1,01 11,4011,40 1,12 11,0311,03 1,22 10,5810,58 1,32 3D098207A PAR FHQ140CB FBQ140D FVQ140C FCQHG140F FCQG140F Kyla 2,49 2,49 2,49 2,15 2,45 TWIN FAQ71C9 x 2 FHQ71CB x 2 FBQ71D x 2 FUQ71C x 2 FCQHG71F x 2 FCQG71F x 2 Kyla 2,64 2,94 2,83 2,34 2,14 2,35 TRIPPEL FHQ50CB x 3 FBQ50D x 3 FDXS50F3 x 3 FFQ50C x 3 FCQG50F x 3 Kyla 2,98 2,96 2,54 2,70 2,33 DUBBELTWIN FHQ35CB x 4 FBQ35D x 4 FDXS35F3 x 4 FFQ35C x 4 FCQG35F x 4 Kyla 3,03 3,05 2,58 2,75 2,35 Symboler TC Maximal total kylkapacitet [kw] SHC Kännbar värmekapacitet [kw] CPI Ineffektens koefficient PI Ineffekt [kw] kompressor + fläktmotorer inomhus och utomhus RH Relativ luftfuktighet [%] 8

9 Kombinationstabeller för system med ökad kapacitet Ökad kapacitet inomhus med 12,5 kw utomhussystem RZQG / RZQG125L8Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,49 6,72 0,33 7,49 6,72 0,34 7,49 6,72 0,35 7,49 6,72 0,36 7,49 6,72 0,37 7,49 6,72 0,38 7,49 6,72 0,38 7,49 6,72 0,38 10,25 8,55 0,98 9,71 8,21 1,08 9,17 7,86 1,18 8,69 7,55 1,27 41, ,49 7,49 0,33 7,49 7,49 0,34 7,49 7,49 0,35 7,49 7,49 0,36 7,49 7,49 0,37 7,49 7,49 0,38 7,49 7,49 0,38 7,49 7,49 0,38 10,25 9,60 0,98 9,71 9,28 1,08 9,17 8,94 1,18 8,69 8,60 1, ,34 7,60 0,42 9,34 7,60 0,43 9,34 7,60 0,44 9,34 7,60 0,45 9,34 7,60 0,45 9,34 7,60 0,45 9,34 7,60 0,45 9,34 7,60 0,45 11,91 9,22 0,99 11,41 8,92 1,09 10,91 8,61 1,19 10,37 8,28 1,28 31,4 11 7,49 7,49 0,33 7,49 7,49 0,34 7,49 7,49 0,35 7,49 7,49 0,36 7,49 7,49 0,37 7,49 7,49 0,38 7,49 7,49 0,38 7,49 7,49 0,38 10,2510,25 0,98 9,71 9,71 1,08 9,17 9,17 1,18 8,69 8,69 1,27 44, ,34 8,65 0,42 9,34 8,65 0,43 9,34 8,65 0,44 9,34 8,65 0,45 9,34 8,65 0,45 9,34 8,65 0,45 9,34 8,65 0,45 9,34 8,65 0,45 11,9110,27 0,99 11,41 9,96 1,09 10,91 9,64 1,19 10,37 9,31 1, ,27 8,56 0,46 10,27 8,56 0,47 10,27 8,56 0,49 10,27 8,56 0,50 10,27 8,56 0,49 10,27 8,56 0,49 10,27 8,56 0,48 10,27 8,56 0,48 12,8810,16 0,99 12,5410,00 1,09 12,21 9,83 1,19 11,87 9,55 1,29 22,9 11 7,49 7,49 0,33 7,49 7,49 0,34 7,49 7,49 0,35 7,49 7,49 0,36 7,49 7,49 0,37 7,49 7,49 0,38 7,49 7,49 0,38 7,49 7,49 0,38 10,2510,25 0,98 9,71 9,71 1,08 9,17 9,17 1,18 8,69 8,69 1,27 34,8 13 9,34 9,34 0,42 9,34 9,34 0,43 9,34 9,34 0,44 9,34 9,34 0,45 9,34 9,34 0,45 9,34 9,34 0,45 9,34 9,34 0,45 9,34 9,34 0,45 11,9111,91 0,99 11,4111,41 1,09 10,9110,91 1,19 10,3710,37 1, , ,20 9,34 0,51 11,20 9,34 0,52 11,20 9,34 0,53 11,20 9,34 0,55 11,20 9,34 0,54 11,20 9,34 0,52 11,20 9,34 0,51 11,20 9,34 0,51 13,8311,06 0,99 13,3610,78 1,09 12,8810,49 1,20 12,4110,20 1,29 54, ,12 9,00 0,55 12,12 9,00 0,57 12,12 9,00 0,58 12,12 9,00 0,59 12,12 9,00 0,58 12,12 9,00 0,56 12,12 9,00 0,54 12,12 9,00 0,55 14,5110,10 1,00 13,98 9,89 1,10 13,52 9,67 1,20 12,98 9,35 1,30 21,2 12 8,42 8,42 0,37 8,42 8,42 0,38 8,42 8,42 0,39 8,42 8,42 0,41 8,42 8,42 0,41 8,42 8,42 0,41 8,42 8,42 0,41 8,42 8,42 0,41 11,0811,08 0,98 10,5610,56 1,08 10,0410,04 1,19 9,53 9,53 1,27 32, ,2710,27 0,46 10,2710,27 0,47 10,2710,27 0,49 10,2710,27 0,50 10,2710,27 0,49 10,2710,27 0,49 10,2710,27 0,48 10,2710,27 0,48 12,8812,88 0,99 12,5412,54 1,09 12,2112,21 1,19 11,8711,87 1, , ,1210,35 0,55 12,1210,35 0,57 12,1210,35 0,58 12,1210,35 0,59 12,1210,35 0,58 12,1210,35 0,56 12,1210,35 0,54 12,1210,35 0,55 14,5111,71 1,00 13,9811,44 1,10 13,5211,21 1,20 12,9810,90 1, ,47 9,38 0,57 12,47 9,38 0,58 12,47 9,38 0,59 12,47 9,38 0,60 12,47 9,38 0,59 12,47 9,38 0,59 12,47 9,38 0,59 12,47 9,38 0,59 15,2011,36 1,00 14,5411,02 1,10 13,8910,66 1,20 13,2410,25 1,31 21, ,2710,27 0,46 10,2710,27 0,47 10,2710,27 0,49 10,2710,27 0,50 10,2710,27 0,49 10,2710,27 0,49 10,2710,27 0,48 10,2710,27 0,48 12,8812,88 0,99 12,5412,54 1,09 12,2112,21 1,19 11,8711,87 1,29 26, ,2011,20 0,51 11,2011,20 0,52 11,2011,20 0,53 11,2011,20 0,55 11,2011,20 0,54 11,2011,20 0,52 11,2011,20 0,51 11,2011,20 0,51 13,8313,83 0,99 13,3613,36 1,09 12,8812,88 1,20 12,4112,41 1,29 31, ,1212,12 0,55 12,1212,12 0,57 12,1212,12 0,58 12,1212,12 0,59 12,1212,12 0,58 12,1212,12 0,56 12,1212,12 0,54 12,1212,12 0,55 14,5114,51 1,00 13,9813,98 1,10 13,5213,52 1,20 12,9812,98 1,30 3D098208A PAR FHQ140CB FBQ140D FVQ140C FCQHG140F FCQG140F Kyla 3,58 3,63 3,74 3,00 3,22 TWIN FAQ71C9 x 2 FHQ71CB x 2 FBQ71D x 2 FUQ71C x 2 FCQHG71F x 2 FCQG71F x 2 Kyla 3,69 3,67 4,10 3,44 2,97 3,17 TRIPPEL FHQ50CB x 3 FBQ50D x 3 FDXS50F3 x 3 FFQ50C x 3 FCQG50F x 3 Kyla 3,66 3,97 3,45 3,23 3,17 DUBBELTWIN FHQ35CB x 4 FBQ35D x 4 FDXS35F3 x 4 FFQ35C x 4 FCQG35F x 4 Kyla 3,64 3,74 3,94 3,01 3,23 Kombinationer med 14 kw utomhussystem RZQG140L9V1 / RZQG140L7Y1 Utomhustemperatur [ C DB] Inomhus TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI TC SHC CPI RH [%] CVT CTT kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - kw kw - 54, ,24 7,27 0,32 8,24 7,27 0,33 8,24 7,27 0,34 8,24 7,27 0,35 8,24 7,27 0,37 8,24 7,27 0,37 8,24 7,27 0,37 8,24 7,27 0,38 10,95 8,87 0,96 10,37 8,51 1,06 9,79 8,15 1,16 9,28 7,83 1,25 41,8 11 8,24 8,24 0,32 8,24 8,24 0,33 8,24 8,24 0,34 8,24 8,24 0,35 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,38 10,95 9,96 0,96 10,37 9,62 1,06 9,79 9,27 1,16 9,28 8,92 1, ,28 8,22 0,41 10,28 8,22 0,42 10,28 8,22 0,43 10,28 8,22 0,45 10,28 8,22 0,45 10,28 8,22 0,44 10,28 8,22 0,44 10,28 8,22 0,44 12,72 9,56 0,97 12,18 9,25 1,07 11,65 8,93 1,17 11,07 8,58 1,26 31,4 11 8,24 8,24 0,32 8,24 8,24 0,33 8,24 8,24 0,34 8,24 8,24 0,35 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,38 10,95 10,95 0,96 10,37 10,37 1,06 9,79 9,79 1,16 9,28 9,28 1,25 44, ,28 9,35 0,41 10,28 9,35 0,42 10,28 9,35 0,43 10,28 9,35 0,45 10,28 9,35 0,45 10,28 9,35 0,44 10,28 9,35 0,44 10,28 9,35 0,44 12,72 10,64 0,97 12,18 10,33 1,07 11,65 10,00 1,17 11,07 9,65 1, ,30 9,26 0,45 11,30 9,26 0,47 11,30 9,26 0,48 11,30 9,26 0,49 11,30 9,26 0,49 11,30 9,26 0,48 11,30 9,26 0,47 11,30 9,26 0,47 13,75 10,53 0,97 13,40 10,36 1,07 13,04 10,19 1,17 12,68 9,90 1,27 22,9 11 8,24 8,24 0,32 8,24 8,24 0,33 8,24 8,24 0,34 8,24 8,24 0,35 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,37 8,24 8,24 0,38 10,95 10,95 0,96 10,37 10,37 1,06 9,79 9,79 1,16 9,28 9,28 1,25 34, ,28 10,28 0,41 10,28 10,28 0,42 10,28 10,28 0,43 10,28 10,28 0,45 10,28 10,28 0,45 10,28 10,28 0,44 10,28 10,28 0,44 10,28 10,28 0,44 12,72 12,72 0,97 12,18 12,18 1,07 11,65 11,65 1,17 11,07 11,07 1, , ,32 10,10 0,50 12,32 10,10 0,51 12,32 10,10 0,52 12,32 10,10 0,54 12,32 10,10 0,53 12,32 10,10 0,51 12,32 10,10 0,50 12,32 10,10 0,50 14,77 11,47 0,98 14,26 11,18 1,08 13,76 10,88 1,18 13,25 10,57 1,27 54, ,33 9,73 0,54 13,33 9,73 0,56 13,33 9,73 0,57 13,33 9,73 0,58 13,33 9,73 0,57 13,33 9,73 0,55 13,33 9,73 0,53 13,33 9,73 0,54 15,50 10,47 0,98 14,93 10,25 1,08 14,44 10,03 1,18 13,86 9,69 1,28 21,2 12 9,26 9,26 0,37 9,26 9,26 0,38 9,26 9,26 0,39 9,26 9,26 0,40 9,26 9,26 0,41 9,26 9,26 0,41 9,26 9,26 0,41 9,26 9,26 0,41 11,83 11,83 0,97 11,28 11,28 1,07 10,72 10,72 1,17 10,17 10,17 1,25 32, ,30 11,30 0,45 11,30 11,30 0,47 11,30 11,30 0,48 11,30 11,30 0,49 11,30 11,30 0,49 11,30 11,30 0,48 11,30 11,30 0,47 11,30 11,30 0,47 13,75 13,75 0,97 13,40 13,40 1,07 13,04 13,04 1,17 12,68 12,68 1, , ,33 11,20 0,54 13,33 11,20 0,56 13,33 11,20 0,57 13,33 11,20 0,58 13,33 11,20 0,57 13,33 11,20 0,55 13,33 11,20 0,53 13,33 11,20 0,54 15,50 12,14 0,98 14,93 11,86 1,08 14,44 11,62 1,18 13,86 11,30 1, ,72 10,15 0,56 13,72 10,15 0,57 13,72 10,15 0,58 13,72 10,15 0,59 13,72 10,15 0,58 13,72 10,15 0,58 13,72 10,15 0,58 13,72 10,15 0,58 16,23 11,78 0,98 15,53 11,43 1,08 14,83 11,06 1,18 14,14 10,63 1,29 21, ,30 11,30 0,45 11,30 11,30 0,47 11,30 11,30 0,48 11,30 11,30 0,49 11,30 11,30 0,49 11,30 11,30 0,48 11,30 11,30 0,47 11,30 11,30 0,47 13,75 13,75 0,97 13,40 13,40 1,07 13,04 13,04 1,17 12,68 12,68 1,27 26, ,32 12,32 0,50 12,32 12,32 0,51 12,32 12,32 0,52 12,32 12,32 0,54 12,32 12,32 0,53 12,32 12,32 0,51 12,32 12,32 0,50 12,32 12,32 0,50 14,77 14,77 0,98 14,26 14,26 1,08 13,76 13,76 1,18 13,25 13,25 1,27 31, ,33 13,33 0,54 13,33 13,33 0,56 13,33 13,33 0,57 13,33 13,33 0,58 13,33 13,33 0,57 13,33 13,33 0,55 13,33 13,33 0,53 13,33 13,33 0,54 15,50 15,50 0,98 14,93 14,93 1,08 14,44 14,44 1,18 13,86 13,86 1,28 3D098209A PAR FHQ140CB FBQ140D FVQ140C FCQHG140F FCQG140F Kyla 4,05 4,00 4,17 4,00 4,17 TWIN FAQ71C9 x 2 FHQ71CB x 2 FBQ71D x 2 FUQ71C x 2 FCQHG71F x 2 FCQG71F x 2 Kyla 3,81 3,59 3,75 3,35 3,94 4,11 TRIPPEL FHQ50CB x 3 FBQ50D x 3 FDXS50F3 x 3 FFQ50C x 3 FCQG50F x 3 Kyla 4,25 3,75 4,26 4,15 4,12 DUBBELTWIN FHQ35CB x 4 FBQ35D x 4 FDXS35F3 x 4 FFQ35C x 4 FCQG35F x 4 Kyla 4,23 3,75 5,38 3,83 4,18 Anmärkningar 1. De uppgifter som visas är nettokapacitet och inkluderar avdrag för värme som alstras av inomhusfläktens motor. 2. Kapaciteter är baserade på följande förutsättningar: Utomhusluft: 85 % RH Motsvarande rörlängd för köldmediet: 5,0 m Nivåskillnad: 0 m 3. CPI är ett procentuellt värde jämfört med märkvärdet 1,00 4. För kyltillämpningar inom tekniska miljöer rekommenderas inställningen 16(26)-2-03 på fjärrstyrenheten 5. Felmarginalen för detta värde är mindre än 5 % och beror på typ av inomhusenhet 6. Märkineffekten (PI) för varje modell listas i tabellen ovan 9

10 Översikt över Daikins lösningar Effektiv kyla Brett driftområde Ledare inom luftkonditionering Eftersom kylsystem för tekniska miljöer måste prestera kontinuerlig kyla och kan användas vid krävande utomhusförhållanden är ett flexibelt arbetsområde avgörande. Daikin Sky Air kylsystem för tekniska miljöer erbjuder en tillförlitlig prestanda under extrema förhållanden. Utomhuskyldrift ner till -15 C Ta Kontinuerlig kyldrift vid utomhustemperatur upp till 50 C Utökat arbetsområde inomhus från 12 C till 11 C våtvärme gör att inomhusenheten kan fungera vid låg luftfuktighet Utomhustemperatur CTT Kontinuerlig drift Pull-down-drift (endast under en kort tid) Inomhustemperatur CVT Kylning Kyltillämpningar inom infrastruktur har en minimal relativ luftfuktighet vilket leder till en lägre våttemperatur inomhus. Enheterna kan användas nära eller precis utanför sina officiella arbetsområden. Sky Air Seasonal Smart kan ställas in för ett bredare arbetsområde för inomhuskyla ner till 11 C våttemperatur. Typiskt IT- eller tekniska miljöer Börvärde: 20 C Luftfuktighet: 30 % RH Våttemperatur inomhus: 11 CVT Genom att ställa in styrenheten från fabriksstandard 16 (26) till tekniska miljöer 16 (26) , ökar inomhusdriftområdet från 12 C till 11 C våttemperatur. 11 Inomhusarbetsområdet utökat ner till 11 C våttemperatur 10

11 Översikt över Daikins lösningar Frikylande Lägre energiförbrukning Att säkerställa upptid för kyltillämpningar inom tekniska miljöer leder till en högre energiförbrukning än vid komfortkyla. Daikin Sky Air kylsystem för tekniska miljöer erbjuder dig en ledande lösning för effektivitet året runt, samtidigt som dina driftkostnader minskar. De potentiella energibesparingarna vid drift i frikylningsläge i vissa klimat är ett attraktivt förslag för miljöer med kontinuerlig kyla. Drift i frikylningsläge sparar energi genom att använda utomhusluften vid kalla månader, vilket innebär att köldmediebaserade komponenter som kompressorer kan stängas av eller drivas med reducerad kapacitet. Daikin Sky Air Seasonal Smart enfas utomhusserier ger en styrsignal som är intelligent baserad på: inställd inomhustemperatur faktisk inomhustemperatur utomhustemperaturen Typisk installation i ett serverrum med en frikylningsenhet väggmonterad enhet styrsignal från Daikin kretskort SB.KRP58M51 (tillval) Main PCB Outdoor Unit X6A KRP58M51 X800M X77A server server server X28A frikylningsenhet levererad av lokal tredje part * utomhusenhet * Frikylningsenheten ska installeras mittemot inomhusenheten så att ingen återcirkulering sker av kall luft från frikylningsenheten. Signal: 0V or 230V Med frikylande 230 V-signal via styrenhet (tillval) SB.KRP58M51, endast tillgänglig för RZQG enfas utomhussystem, kan du styra en fältlevererad frikylande enhet. Daikin rekommenderar inställning på utomhusenheten. Det är viktigt att göra inställning om frikylning används. Detta för att säkerställa att frikylningen startar innan utomhusenheten. Fördelar för energieffektiviteten vid frikylning Uppskattad potentiell årsbesparing för ett typiskt litet IT-rum som är igång dygnet runt alla dagar Ökad kapacitet hos inomhusenhet: FHQ100C Ökad kapacitet hos utomhusenhet: RZQG-L7V1 Kylbelastning: 6,8 kw Börvärde: 20 C RH inomhus: 30 % Frikylning om T a > 5 C T a = skillnad mellan inomhus- och utomhustemperatur UPPSKATTAD ÅRSBESPARING (EURO) LUFTFLÖDE (M 3 /H) Storbritannien London Tyskland Berlin Polen Warszawa Österrike Wien Tjeckien Prag Besparingarna beror i hög grad på klimat, ( T a ), luftflödesvolym och lokala elektricitetspriser 11

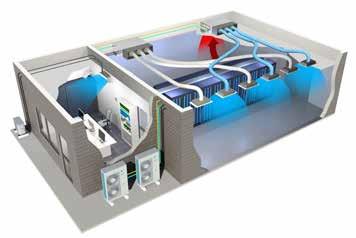

12 Översikt över Daikins lösningar Flexibel styrning Flexibel och tillförlitlig drift av IT-, server- eller datasupportmiljöer kräver en skalbar och ymnig teknisk miljö. Operatörer av tekniska miljöer behöver också enkla sätt att kontrollera och förprogrammera kylsystemen. Daikins Sky Air-lösning för tekniska miljöer ger val av styrningar för att bemöta de krävande driftbehoven. Standardmässig integrerad driftsrotations- och standbystyrning Standardstyrningslösning för de flesta installationer Integrerad drifts-/standbystyrning 1. Lägg till redundans för kritiska IT-tillämpningar 2. Längre livslängd för systemet genom rotation av driftsenheter 3. Reservdrift: om det blir fel på en enhet startar den andra enheten automatiskt RZQG* + FAQ*C9 RZQG* + FAQ*C9 Driftsrotation: efter en viss tidsperiod* går driftsenheten in i standbyläge och standbyenheten tar över. * Rotationsintervall kan ställas in från 6h, 12h, 24h, 72h, 96h, veckovis Möjlighet att låsa/låsa upp och låsa lägesknappen på fjärrkontrollen Möjlighet att begränsa börvärdesintervallet BRC1E53* P1P2-LEDNING Integrerad som standard i BRC1E53* [1 BRC1E53* per grupp på max 16 system] 1 enhet i standby per grupp på max 16 Rotation Rotation Cycle Time Setting 24 hr Typiska enheter för teknisk kyla Trådansluten fjärrkontroll Undertakssystem Modellnamn BRC1E53* FBQ-D* Return Setting Väggmonterat system FAQ-C9* BRC1E53 Takupphängt system FHQ-CB* Tillämpningsexempel SYSTEM 1 FBQ140D I DRIFT SYSTEM 2 FBQ140D STANDBY Driftsrotation tillgänglig för alla Sky Air inomhusenheter. För detaljerad information, se kombinationstabellen på sidan 6. SYSTEM 1 FBQ140D STANDBY SYSTEM 2 FBQ140D I DRIFT RZQG100L9V1B RZQG100L9V1B BRC1E53* Funktionen driftsrotation ingår som standard 12

13 Maximal tillförlitlighet och flexibilitet för kontinuerlig drift Avancerad och skalbar styrning Tillval modbusgateway RTD-10 Automatisk styrning av inomhustemperatur Garanterad kyldriftsläge Reservdrift: Om det blir fel på en enhet tar den andra enheten över automatiskt När temperaturen blir för hög går standbyenheten igång Driftsrotation: Efter en viss tidsperiod går driftsenheten in i standbyläge och standbyenheten tar över Kopplingsschema RZQG71L9V1 + FAQ100C9 RZQG71L9V1 + FAQ100C9 Rotationsintervall kan ställas in på 1 dag, 1 vecka, 2 veckor eller 4 veckor Fjärrlarmssignal BRC1E52A/B RS485-LEDNING BRC1E52A/B P1P2-LEDNING Exempel: 2 driftsenheter, 2 standbyenheter Dedikerad drifts-/standbystyrning RTD-10 [1 gateway för 1 inomhusenhet (grupp)] Upp till 8 RTD-10-enheter kan kombineras i RS485-nätverk 1 eller 2 standbyenheter per grupp Möjlighet att skapa flera inomhusgrupper RTD-10 Reservdrift Om det blir fel på en enhet inleds en säkerhetsrutin där standbyreservenheten tar över automatiskt och ett reparationslarm skickas. standbyreservenhet standbyreservenhet standbyreservenhet tar över standbyreservenhet 13

14 Installationsriktlinjer Dedikerade inställningar anpassade till de särskilda behoven för tekniska miljöer Översikt av alla inställningar Fältinställningar Funktion Beskrivning Inställning Var Anm. Inställning av kyla för Tillämpning med låg 16(26)-2-03 Inomhusenhet Fjärrkontroll Kontinuerlig kyldrift för tillämpningar med låg fuktighet tekniska miljöer (EDP) fuktighet EDP-inställning + undvik avstängd tid för enheten Långsam start + ökad hysteres Maximera luftflödet Ställ in luftflödet högt + skydd mot nedsmutsat tak Frikylande För att ställa in optimal enhetsstart i frikylningsläge 16(26)-7-02 Inomhusenhet Fjärrkontroll Endast på enfasutomhusenheter 13(23)-0-03 Inomhusenhet Fjärrkontroll Alla inomhusenheter utom FAQ Utomhusenhet PCB-inställning Endast på enfasutomhusenheter Funktion Tillval Anm. Tillval Reservdrift, driftsrotation, extra enhet tillkommer för att ge kapacitet, visuell larmsignal, I/O BMS-anslutning, tvingad på/av-åtgärd + larmövervakning Reservdrift, driftsrotation, I/O BMS-anslutning tvingad på/av-åtgärd, sekventiell startstyrning, minimigaranterade enheter för drift RTD-10 DTA113B51 Exklusiv lösning med upp till 8 inomhus (1 per inomhusenhet) Grundläggande lösning upp till 4 inomhus (1 per grupp av 4 inomhus) Frikylande SB.KRP58M51 Endast för enfasenheter (inklusive fästplattan för att installera KRP* på enfasiga utomhusmodeller) Som ovan + mini-bms-anslutning och energihantering DCM601A51 itm-lösning Drift med kontinuerlig kyla Undvik driftstopp med specifika systeminställningar: I miljöer med låg fuktighet är det mindre sannolikt att inomhusenheter fryser till. Med inställningen 16(26)-2-03 kan du få fart på inomhuskapaciteten och få till en snabb omstart vid skydd mot tillfrysning. Daikin rekommenderar att aktivera 16(26)-2-03 för kyltillämpningar inom tekniska miljöer Inbyggda inställningar för förbättrad tillförlitlighet vid drift När standard-ac-system för tekniska miljöer används kan ideliga start- och stoppcykler i kompressorn inträffa på grund av: 1. Felaktigt val/storleksanpassning av utrustning Den typiska lösningen: överdimensionera luftkonditioneringsutrustning för att göra det möjligt för flexibelt antal personer att vara i serverrummet överdimensionera genom att bygga i viss reservkapacitet, säkerhetsutrymmen använda tumregler som beräkningsmetod 2. Installations- eller tillämpningsrelaterade svårigheter begränsad luftcirkulation blockering av luftfördelning från de översta serverställen Kompressor och termostatkontroll är därför optimerade för tekniska kyla Den nya inställningen som finns på Seasonal Smart* L9-enfasserien gör att utomhussystemet kan starta gradvis. Detta förhindrar att utomhussystemet går in i avstängt termostatläge medan det fortfarande håller på att starta upp. Denna inställning begränsar ständiga på/avåtgärder. Genom att sänka kompressorns frekvens (och därmed kapaciteten) modulerar systemet och undviker tidig termostatavstängning 16(26)-7-02 (inställning). PÅ/AV-differential förhindrar att utmatningen gör snabba och ständiga växlingar. Med inställningen aktiveras en större termo på/av-hysteres för att förbättra den kontinuerliga driften. 16 (26)-7-01: STANDARD (komfortkylning) 16 (26)-7-02: förbättrad långsam start + ökad hysteres Denna inställning måste alltid kombineras med EDP-inställning 16(26)

15 Tillämpningsriktlinjer Bästa praxis för planering och design - hur kylsystem sätts upp i serverrum Platt golv eller dubbelt golv används inte för luftfördelning Hot aisle- och cold aisle-principer måste följas noggrannt och serverriktningen måste övervakas. Med väggmodeller Med takupphängda enheter VÄGGMONTERAD ENHET TAKMONTERAD ENHET TAKMONTERAD ENHET TAKMONTERAD ENHET VÄGGMONTERAD ENHET SERVER SERVER SERVER SERVER SERVER SERVER Installera de takupphängda enheterna i motsatt riktning mot ställets orientering Med undertaksmodeller UNDERTAKSMODELL Använd undertaksmodeller för att distribuera kall luft där det behövs (nedåt och mot servrarnas insugssida). SERVER SERVER Platt golv eller dubbelt golv används för luftfördelning Hot aisle-/cold aisle-installationer Ställ med genomflöde UNDERTAKSMODELL Undertaksmodell är ett krav UNDERTAKSMODELL Undertaksmodell är ett krav SERVER SERVER SERVER SERVER Bästa valet för serverrum med dubbla golv med undertaksmodeller 15

16 FAQ-C9 + RZQG-L9V1/L(8)Y1 Väggmodell För rum som saknar undertak eller ledig golvyta Kombinerad med Seasonal Smart ger den högklassig kvalitet, verkningsgrad och prestanda. Lämplig för luftcirkulation för tekniska miljöer (luftsuget sitter överst, där den varma luften ofta finns) Långt utkast av luft för optimal täckning Inget golvutrymme tas upp Luften fördelas jämnt uppåt och nedåt tack vare 5 olika utsläppsvinklar som går att programmera med fjärrkontroll Underhållsarbete utförs enkelt från enhetens framsida FAQ100C9 RZQG L9V1/L(8)Y1 BRC1E53A/B/C, BRC7EB518 Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) C9 + 71C9 + 71C9 + 71C9 + 71C C9 + 71C9 + 71C9 + FAQ + RZQG 71L9V1 100L9V1 71L8Y1 100L8Y1 Kyla Energiklass A++ B A++ B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 6,51 5,10 6,51 5,10 Årlig energiförbrukning kwh C9 + 71C L8Y1 Värme Energiklass A+ A A+ A (genomsnittsklimat) Pdesign kw 6,33 11,30 12,71 6,33 11,30 12,71 SCOP 4,02 3,80 4,02 3,80 Årlig energiförbrukning kwh Inomhusenhet FAQ 71C9 100C9 Hölje Färg Fräscht vit Mått Enhet HöjdxBreddxDjup mm 290x1.050x x1.200x240 Vikt Enhet kg Fläkt/ Luftflödeshastighet Kyla Hög/nom./låg m³/min 18/16/14 26/23/19 Värme Hög/nom./låg m³/min 18/16/14 26/23/19 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 45/42/40 49/45/41 Värme Hög/nom./låg dba 45/42/40 49/45/41 Kontrollsystem Infraröd fjärrkontroll BRC7EB518 Trådansluten fjärrkontroll BRC1D52 / BRC1E53A/B/C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZQG 71L9V1 100L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg/tco₂eq R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser

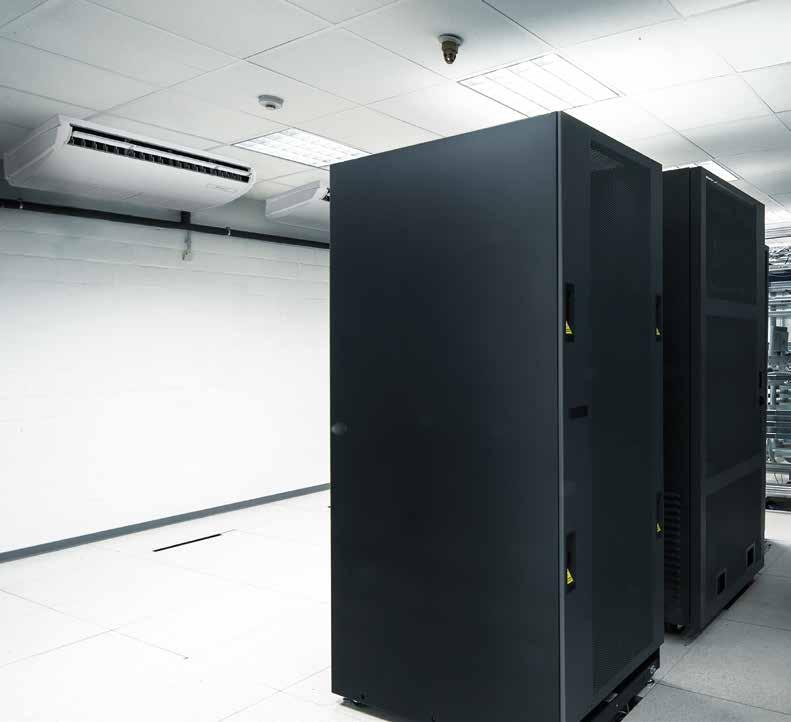

17 FHQ-CB + RZQG-L9V1/L(8)Y1 Takmonterad enhet För breda rum som saknar undertak eller ledig golvyta Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda. Perfekt luftfördelning för breda rum tack vare Coandaeffekten: upp till 100 utsläppsvinkel Rum med tak upp till 3,8 m kan kylas lätt och utan kapacitetsförlust Inget golvutrymme tas upp Kan monteras i hörn och trånga utrymmen eftersom den bara behöver 30 mm serviceutrymme på sidan FHQ60-71CB RZQG L9V1/L(8)Y1 BRC1E53A/B/C, BRC7GA53 Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) FHQ + RZQG 71L9V1 100CB + 71L9V1 71L9V1 140CB + 100L9V1 71CB + 71CB + 100L9V1 71CB + 71CB + 100L9V1 100L9V1 140CB + Kyla Pdesign kw 6,80 9,50 12,00 9,50 12,00 SEER 5,10 6,95 5,10 6,11 5,10 6,01 5,10 Årlig energiförbrukning kwh Värme Pdesign kw 6,00 7,60 6,00 11,30 12,71 11,30 14,13 12,71 (genomsnittsklimat) SCOP 3,80 4,32 3,80 4,61 3,80 4,23 3,80 Årlig energiförbrukning kwh FHQ + RZQG 71L8Y1 100CB + 71L8Y1 71L8Y1 140CB + 100L8Y1 71CB + 71CB + 100L8Y1 71CB + 71CB + 125L8Y1 100L8Y1 100L8Y1 140CB + 125L8Y1 125L8Y1 Kyla Pdesign kw 6,80 9,50 12,00 9,50 12,00 SEER 5,10 6,95 5,10 6,11 5,10 6,01 5,10 Årlig energiförbrukning kwh Värme Pdesign kw 6,00 7,60 6,00 11,30 12,71 11,30 14,13 12,71 (genomsnittsklimat) SCOP 3,80 4,32 3,80 4,61 3,80 4,23 3,80 Årlig energiförbrukning kwh Inomhusenhet FHQ 35CB 50CB 71CB 100CB 140CB Mått Enhet HöjdxBreddxDjup mm 235x960x x1.270x x1.590x690 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Luftflödeshastighet Kyla Hög/nom./låg m³/min 14/11,5/10 15/12/10 20,5/17/14 28/24/20 34/29/24 Värme Hög/nom./låg m³/min 14/11,5/10 15/12/10 20,5/17/14 28/24/20 34/29/24 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 36/34/31 37/35/32 38/36/34 42/38/34 46/42/38 Värme Hög/nom./låg dba 36/34/31 37/35/32 38/36/34 42/38/34 46/42/38 Kontrollsystem Infraröd fjärrkontroll BRC7G53 Trådansluten fjärrkontroll BRC1D52 / BRC1E53A/B/C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZQG 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser 125L8Y1 17

18 FBQ-D + RZQG-L9V1/L(8)Y1 Dold takenhet med medel ESP Kombination med Seasonal Smart ger högklassig kvalitet, hög verkningsgrad och prestanda. Bästa verkningsgraden på marknaden Kompakt enhet kan enkelt monteras i undertak på bara 285 mm så att endast utsläpps- och insugsgallren är synliga Ljudnivåer under 29 dba Genomsnittligt externt statiskt tryck upp till 150 Pa gör det möjligt att använda flexibla kanaler av varierande längd Flexibel installation då luftens tillopp kan ändras från baksidan till undersidan Inbyggd kondensvattenpump som standard ökar flexibiliteten och installationstiden Inget golvutrymme tas upp RZQG140L9V1/L(8)Y1 FBQ-D BRC1E53A/B/C, BRC4C65 Effektivitetsdata FBQ + RZQG 100D + 71L9V1 Årstidsrelaterad verkningsgrad (enligt EN14825) 18 50D + 50D + 71L9V1 35D + 35D + 35D + 71L9V1 140D + 100L9V1 71D + 35D + 35D + 71D + 35D + 35D + 100L9V1 100L9V1 50D + 50D + 50D + 100L9V1 50D + 50D + 50D + 35D + 35D + 35D + 35D + 140D + 71D + 71D + Kyla Energiklass A++ A A+ A A++ A Pdesign kw 6,80 9,50 12,00 SEER 6,16 5,10 5,87 5,10 6,11 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A A++ A A+ A (genomsnittsklimat) Pdesign kw 6,00 11,30 12,71 12,70 12,71 SCOP 4,31 3,80 4,78 3,80 4,28 3,80 Årlig energiförbrukning kwh Effektivitetsdata FBQ + RZQG 100D + 71L8Y1 Årstidsrelaterad verkningsgrad (enligt EN14825) 50D + 50D + 71L8Y1 35D + 35D + 35D + 71L8Y1 140D + 100L8Y1 71D + 71D + 100L8Y1 35D + 35D + 50D + 50D + 35D + 35D + 50D + 100L8Y1 100L8Y1 50D + 50D + 50D + 125L8Y1 35D + 35D + 35D + 35D + 12L8Y1 140D + 125L8Y1 Kyla Energiklass A++ A A+ A A++ A Pdesign kw 6,80 9,50 12,00 SEER 6,16 5,10 5,87 5,10 6,11 5,10 Årlig energiförbrukning kwh D + 71D + 125L8Y1 Värme Energiklass A+ A A++ A A+ A (genomsnittsklimat) Pdesign kw 6,00 11,30 12,71 12,70 12,71 SCOP 4,31 3,80 4,78 3,80 4,28 3,80 Årlig energiförbrukning kwh Inomhusenhet FBQ 35D 50D 71D 100D 140D Mått Enhet HöjdxBreddxDjup mm 245x700x x1.000x x1.400x800 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Kyla Hög/nom./låg m³/min 15/12,5/10,5 18/15/12,5 29/26/23 34/29/23,5 Luftflödeshastighet Värme Hög/nom./låg m³/min 15/12,5/10,5 18/15/12,5 29/26/23 34/29/23,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 150/30/- 150/40/- 150/50/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/nom./låg dba 35/32/29 30/28/25 34/32/30 37/35/32 Värme Hög/nom./låg dba 37/34/29 31/28/25 36/33/30 38/35/32 Kontrollsystem Infraröd fjärrkontroll BRC4C65 Trådansluten fjärrkontroll BRC1E53A/B/C / BRC1D528 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser

19 FDXS-F3 + RZQG-L9V1/L(8)Y1 Dold takenhet Kompakt dold takenhet endast 200 mm hög Kompakta mått. Kan enkelt monteras i takhålrum på bara 240 mm Genomsnittligt externt statiskt tryck upp till 40 Pa gör det lättare att använda enheten med flexibla kanaler av varierande längd Inbyggd kondensvattenpump som standard ökar flexibiliteten och förkortar installationstiden Inget golvutrymme tas upp FDXS25-35F3 RZQG L9V1/L(8)Y1 BRC1E53A-B-C, BRC4C65 Effektivitetsdata FDXS + RZQG 35F3 + 35F3 + 35F3 + 71L9V1 35F3 + 35F3 + 35F3 + 35F L9V1 35F3 + 35F3 + 35F3 + 35F3 + 50F3 + 50F3 + 71L9V1 50F3 + 50F3 + 50F L9V1 Ineffekt Kyla Nom. kw 0,036 0,060 Värme Nom. kw 0,036 0,060 Årstidsrelaterad verkningsgrad (enligt EN14825) 50F3 + 50F3 + 50F3 + Kyla Energieffektivitetsklass B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 4,80 5,10 4,80 5,10 Årlig energiförbrukning kwh Värme Energieffektivitetsklass A (genomsnittsklimat) Pdesign kw 6,00 10,74 11,30 6,00 11,30 12,71 SCOP/A 3,80 Årlig energiförbrukning kwh Effektivitetsdata FDXS + RZQG 35F3 + 35F3 + 35F3 + 71L8Y1 35F3 + 35F3 + 35F3 + 35F L8Y1 35F3 + 35F3 + 35F3 + 35F L8Y1 50F3 + 50F3 + 71L8Y1 50F3 + 50F3 + 50F L8Y1 Ineffekt Kyla Nom. kw 0,036 0,060 Värme Nom. kw 0,036 0,060 Årstidsrelaterad verkningsgrad (enligt EN14825) 50F3 + 50F3 + 50F L8Y1 Kyla Energieffektivitetsklass B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 4,80 5,10 4,80 5,10 Årlig energiförbrukning kwh Värme Energieffektivitetsklass A (genomsnittsklimat) Pdesign kw 6,00 10,74 11,30 6,00 11,30 12,71 SCOP/A 3,80 Årlig energiförbrukning kwh Inomhusenhet FDXS 35F3 50F3 Mått Enhet HöjdxBreddxDjup mm 200x750x x1.150x620 Vikt Enhet kg Luftfilter Typ Avtagbart/tvättbart/mögelresistent Fläkt/ Luftflödeshastighet Kyla Hög/låg m³/min 8,7/7,3 12,0/10,0 Värme Hög/låg m³/min 8,7/7,3 16,0/13,5 Fläkt - yttre statiskt tryck Nom./maximalt tillgänglig/hög Pa 30/- 40/- Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/låg dba 35/27 38/30 Värme Hög/låg dba 35/27 38/30 Kontrollsystem Infraröd fjärrkontroll BRC4C65 Trådansluten fjärrkontroll BRC1E53A / BRC1E53B / BRC1E53C / BRC1D52 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / 230 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/GWP R-410A / 2.087,5 Mängd kg / TCO₂eq 2,9 / 6,1 4,0 / 8,4 2,9 / 6,1 4,0 / 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser 19

20 FVQ-C + RZQG-L9V1/L(8)Y1 Golvmonterad enhet För kommersiella utrymmen med högt i tak Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda. Optimal lösning för kommersiella utrymmen med eller utan falska innertak Enkel installation i nya projekt och renoveringsprojekt Mycket effektiv för användning i rum med höga tak Minskar temperaturvariationen med en automatisk fläkthastighet eller inställbar 3-stegs fläkthastighet. Inställbart horisontellt utflöde passar bättre för utformningen i ditt rum (via BRC1E52) Minskad strömförbrukning tack vare särskilt framtagen DC-fläktmotor RZQG L9V1/L(8)Y1 FVQ-C BRC1E53A/B/C Effektivitetsdata FVQ + RZQG 100C + 140C + 140C + 140C + 100C + 140C + 140C + 140C + 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140L8Y1 Ineffekt Kyla Nom. kw 0,238 0,276 4,17 0,238 0,276 4,17 Värme Nom. kw 0,238 0,276 4,30 0,238 0,276 4,30 Årstidsrelaterad Kyla Energiklass A++ A+ - A++ A+ - verkningsgrad Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - (enligt EN14825) SEER 6,31 5,61-6,31 5,61 - Årlig energiförbrukning kwh Värme Energiklass A+ A - A+ A - (genomsnittsklimat) Pdesign kw 6,33 11,30-6,33 11,30 - SCOP 4,05 4,20 3,87-4,05 4,20 3,87 - Årlig energiförbrukning kwh Nominell verkningsgrad 20 EER - 3,21-3,21 COP - 3,61-3,61 Årlig energiförbrukning kwh Energiklass Kyla/Värme -/- Inomhusenhet FVQ 100C 140C Hölje Färg Fräscht vit Mått Enhet HöjdxBreddxDjup mm 1.850x600x350 Vikt Enhet kg 47 Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Kyla Hög/nom./låg m³/min 28/25/22 30/28/26 Luftflödeshastighet Värme Hög/nom./låg m³/min 28/25/22 30/28/26 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 50/47/44 53/51/48 Värme Hög/nom./låg dba 50/47/44 53/51/48 Kontrollsystem Trådansluten fjärrkontroll BRC1D52 / BRC1E53A/B/C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZQG 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser

21 Tillämpningsriktlinjer Bästa praxis för kassettenheter, att använda kylsystem av kassettyp i laboratorier och andra tekniska anläggningar Platt golv eller dubbelt golv används inte för luftfördelning System av kassettyp bör endast användas för specifika rumskonfigurationer där den centrala takinstallationen lämpar sig bäst för hot aisle- eller cold aisleinstallationer. Om kasettsystemet i exempelvis en laboratoriemiljö placeras centralt i taket och ovanför gångarna blir luftflödet i rummet så jämnt som möjligt. Vi rekommenderar inte att kassettenheterna installeras direkt ovanför en server eller en maskin. Med kassettenheter Laboratorieutrustning Laboratorieutrustning 21

22 FUQ-C + RZQG-L9V1/L(8)Y1 4-vägsblåsande takmonterad enhet Unik Daikinenhet för rum med höga tak som saknar undertak eller ledig golvyta Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda. Rum med tak upp till 3,5 m kan kylas lätt utan kapacitetsförlust Kan installeras både i nya byggnader och vid ombyggnationer Flexibilitet för att passa varje rumsutformning utan att ändra enhetens placering. Med den trådanslutna fjärrkontrollen kan du styra och stänga varje flapp individuellt Minskad energiförbrukning till följd av den specialutvecklade lilla rörvärmeväxlaren, DC-fläktmotorn och kondensvattenpumpen 5 olika utsläppsvinklar mellan 0 och 60 som kan programmeras via fjärrkontroll Standarddräneringspump med 500 mm lyfthöjd ökar flexibiliteten och installationstiden RZQG L9V1/L(8)Y1 FUQ-C BRC1E53A/B/C BRC7CB58 Kassettenheter bör endast användas för specifika rumskonfigurationer där den centrala installationen lämpar sig bäst för hot aisle-/cold aisle-installationer. Se sidan 21 för mer information Effektivitetsdata FUQ + RZQG 100C + 71L9V1 Årstidsrelaterad verkningsgrad (enligt EN14825) 22 71C + 71C + 71C + 71C + 71C + 71C + 71C + 71C + 100C + 71L8Y1 100L9V1 100L8Y1 125L8Y1 Kyla Energiklass A++ B A++ B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 6,50 5,10 6,50 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A A+ A (genomsnittsklimat) Pdesign kw 7,60 11,30 12,71 7,60 11,30 12,71 SCOP 4,20 3,80 4,20 3,80 Årlig energiförbrukning kwh Inomhusenhet FUQ 71C 100C Hölje Färg Fräscht vit Mått Enhet HöjdxBreddxDjup mm 198x950x950 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Luftflödeshastighet Kyla Hög/nom./låg m³/min 23/19,5/16 31/25,5/20 Värme Hög/nom./låg m³/min 23/19,5/16 31/25,5/20 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 41/38/35 46/42/39 Värme Hög/nom./låg dba 41/38/35 46/42/39 Kontrollsystem Infraröd fjärrkontroll BRC7C58 Trådansluten fjärrkontroll BRC1D52 / BRC1E53A/B/C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / 220- Utomhusenhet RZQG 71L9V1 100L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg/tco₂eq R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser

23 FFQ-C + RZQG-L9V1/L(8)Y1 Designkassett Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda. Byggs in helt platt i takplattor av standardtyp Anmärkningsvärd blandning av ikonisk design och förträfflig konstruktion, med elegant yta i vitt eller en kombination av silver och vitt Mindre energiförbrukning till följd av den specialutvecklade lilla rörvärmeväxlaren, DC-fläktmotorn och kondensvattenpumpen Friskluftsintag i samma system minskar installationskostnaderna eftersom ingen ytterligare ventilation krävs Standarddräneringspump med 850 mm lyfthöjd ökar flexibiliteten och installationstiden Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet RZQG L9V1/L(8)Y1 FFQ-C BRC1E53A/B/C BRC7F530W_S Kassettenheter bör endast användas för specifika rumskonfigurationer där den centrala installationen lämpar sig bäst för hot aisle-/cold aisle-installationer. Se sidan 21 för mer information Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) FFQ + RZQG 71L9V1 71L9V1 100L9V1 100L9V1 71L8Y1 71L8Y1 100L8Y1 100L8Y1 125L8Y1 Kyla Energiklass B Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 5,10 Årlig energiförbrukning kwh Värme Energiklass A (genomsnittsklimat) Pdesign kw 6,00 11,30 12,71 6,00 11,30 12,71 SCOP 3,80 Årlig energiförbrukning kwh Inomhusenhet FFQ 35C 50C Mått Enhet HöjdxBreddxDjup mm 260x575x575 Vikt Enhet kg 16 17,5 Dekorationspanel Modell BYFQ60CW/ BYFQ60CS/ BYFQ60B3W1 Färg Vit (N9.5)/ Vit (N9.5) + Silver/Vit (RAL9010) Mått HöjdxBreddxDjup mm 46x620x620 / 46x620x620/ 55x700x700 Vikt kg 2,8/ 2,8/ 2,7 Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Luftflödeshastighet Kyla Hög/nom./låg m³/min 10/8,5/6,5 12/10/7,5 Värme Hög/nom./låg m³/min 10/8,5/6,5 12/10/7,5 Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/nom./låg dba 34/30,5/25 39/34/27 Värme Hög/nom./låg dba 34/30,5/25 39/34/27 Kontrollsystem Infraröd fjärrkontroll BRC7EB530 (standardpanel) / BRC7F530W (vit panel) / BRC7F530S (grå panel) Trådansluten fjärrkontroll BRC1D52 / BRC1E53A/B/C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 71L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg/tco₂eq R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 R-410A/2,9/6,1/2.087,5 R-410A/4,0/8,4/2.087,5 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Måtten innefattar inte kontrollboxen Innehåller fluorerande växthusgaser 125L8Y1 23

24 FCQG-F + RZQG-L9V1/ L(8)Y1 Rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda. 360 luftutsläpp ger jämnt luftflöde och konstant temperatur Automatisk filterrengöring ger högre effektivitet och lägre underhållskostnader. Damm går lätt att få bort med dammsugare utan att öppna enheten Flexibilitet för att passa varje rumsutformning utan att ändra enhetens placering. Med den trådanslutna fjärrkontrollen kan du styra och stänga varje flapp individuellt Kassettenheter bör endast användas för specifika rumskonfigurationer där den centrala installationen lämpar sig bäst för hot aisle-/cold aisle-installationer. Se sidan 21 för mer information RZQG L9V1/L(8)Y1 FCQG F BRC1E53A-B-C, BRC7FA532F Effektivitetsdata FCQG + RZQG 100F + 71L9V1 Årstidsrelaterad verkningsgrad (enligt EN14825) Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) 24 35F + 35F + 35F + 71L9V1 50F + 50F + 71L9V1 140F + 100L9V1 35F + 35F + 35F + 35F + 100L9V1 71F + 71F + 100L9V1 50F + 50F + 50F + 100L9V1 50F + 50F + 50F + 35F + 35F + 35F + 35F + Kyla Energieffektivitetsklass A++ - A++ B A+ B Pdesign kw 6,80 9,50 12,00 SEER 6,80 5,10 6,80 5,10 6,00 5,10 Årlig energiförbrukning kwh Värme Energieffektivitetsklass A+ - A++ A A+ A (genomsnittsklimat) Pdesign kw 6,33 6,00 11,30 12,71 12,66 12,71 SCOP/A 4,20-4,61 3,80 4,10 3,80 Årlig energiförbrukning kwh Inomhusenhet FCQG 35F 50F 71F 100F 140F Mått Enhet HöjdxBreddxDjup mm 204x840x x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140D7GFW1 - automatisk rengöringspanel med finmaskigt filter / BYCQ140D7GW1 - automatisk rengöringspanel/bycq140d7w1w - vit/bycq140d7w1 - vit med grå luftriktare Färg Vit (RAL 9010) Mått HöjdxBreddxDjup mm 130x950x950 / 130x950x950 / 50x950x950 / 50x950x950 Vikt kg 10,3 / 10,3 / 5,4 / 5,4 Luftfilter Typ Plastnät, mögelbeständigt Fläkt/ Luftflödeshastighet Kyla Hög/låg m³/min 12,5/8,7 12,6/8,7 15,0/9,1 22,8/12,4 26,0/12,4 Värme Hög/låg m³/min 12,5/8,7 12,6/8,7 15,0/9,1 22,8/12,4 26,0/12,4 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/låg dba 31/27 33/28 37/29 41/29 Värme Hög/låg dba 31/27 33/28 37/29 41/29 Kontrollsystem Infraröd fjärrkontroll BRC7FA532F Trådansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Utomhusenhet Strömförsörjning Fas / Frekvens / Spänning RZQG Hz / V 71L9V1 100L9V1 1~ / 50 / L8Y1 100L8Y1 125L8Y1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/GWP R-410A / 2.087,5 Mängd kg / TCO₂eq 2,9 / 6,1 4,0 / 8,4 2,9 / 6,1 4,0 / 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A Innehåller fluoriderade växthusgaser FCQG + RZQG 100F + 71L8Y1 50F + 50F + 71L8Y1 35F + 35F + 35F + 71L8Y1 140F + 100L8Y1 71F + 71F + 100L8Y1 35F + 35F + 35F + 35F + 100L8Y1 50F + 50F + 50F + 100L8Y1 50F + 50F + 50F + 35F + 35F + 35F + 125L8Y1 35F + 125L8Y1 Kyla Energieffektivitetsklass A++ - A++ B A+ B Pdesign kw 6,80 9,50 12,00 SEER 6,80 5,10 6,80 5,10 6,00 5,10 Årlig energiförbrukning kwh Värme Energieffektivitetsklass A+ - A++ A A+ A (genomsnittsklimat) Pdesign kw 6,33 6,00 11,30 12,71 12,66 12,71 SCOP/A 4,20-4,61 3,80 4,10 3,80 Årlig energiförbrukning kwh F + 140F + 125L8Y1 71F + 71F + 71F + 71F + 125L8Y1

25 FCQHG-F + RZQG-L9V1/L(8)Y1 Rundblåsande kassett med hög verkningsgrad 360 luftutblås för optimal verkningsgrad och komfort Kombination med Seasonal Smart ger högklassig kvalitet, bästa verkningsgrad och prestanda. Kassetten med hög verkningsgrad ger bästa prestanda och kraftiga besparingar av energiförbrukningen 360 luftutsläpp ger jämnt luftflöde och konstant temperatur Automatisk filterrengöring ger högre effektivitet och lägre underhållskostnader. Damm går lätt att få bort med dammsugare utan att öppna enheten Flexibilitet för att passa varje rumsutformning utan att ändra enhetens placering. Med den trådanslutna fjärrkontrollen kan du styra och stänga varje flapp individuellt RZQG L9V1/L(8)Y1 FCGHQ-F BRC1E53A/B/C BRC7FA532F Kassettenheter bör endast användas för specifika rumskonfigurationer där den centrala installationen lämpar sig bäst för hot-aisle-/cold-aisle-installationer. Se sidan 21 för mer information Effektivitetsdata Årstidsrelaterad verkningsgrad (enligt EN14825) 100F + 140F + 140F + 140F + 100F + 140F + 140F + 140F + 71F + 71F 71F + 71F 71F + 71F 71F + 71F FCQHG + RZQG 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140L8Y L9V L8Y L8Y1 Kyla Energiklass A++ - A++ B Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 9,50 12,00 9,50 12,00 SEER 7,00 6,61-7,00 6,61 5,10 Årlig energiförbrukning kwh Värme Energiklass A+ A++ - A+ A++ A (genomsnittsklimat) Pdesign kw 7,60 11,30 12,66-7,60 11,30 12,66 11,30 12,71 11,30 12,71 SCOP 4,54 4,80 4,63-4,54 4,80 4,63 3,80 Årlig energiförbrukning kwh Inomhusenhet FCQHG 71F 100F 140F Mått Enhet HöjdxBreddxDjup mm 288x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140D7W1 - vit med grå luftriktare/bycq140d7w1w - vit/bycq140d7gw1 - automatisk rengöringspanel Färg Vit (RAL 9010)/Vit (RAL 9010)/Vit (RAL 9010) Mått HöjdxBreddxDjup mm 50x950x950/50x950x950/130x950x950 Vikt kg 5,4/5,4/10,3 Luftfilter Typ Plastnät, mögelbeständigt Fläkt - Kyla Hög/nom./låg m³/min 21,2/16,7/12,2 32,3/25,7/19,0 33,5/27,3/21,1 Luftflödeshastighet Värme Hög/nom./låg m³/min 21,2/16,7/12,2 32,3/25,7/19,0 33,5/27,3/21,1 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/nom./låg dba 36/33/29 44/39/33 45/41/37 Värme Hög/nom./låg dba 36/33/29 44/39/33 45/41/37 Kontrollsystem Infraröd fjärrkontroll BRC7FA532F Trådansluten fjärrkontroll BRC1D52 / BRC1E53A/B/C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZQG 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A BYCQ140D7W1W har vit isolering. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för höga smutsnivåer. BYCQ140D7W1: vit standardpanel med grå luftriktare; BYCQ140D7W1W: vit standardpanel med vita luftriktare; BYCQ140D7GW1: vit panel med automatisk rengöring. Innehåller fluoriderade växthusgaser 25

26 RZQG-L9V1/L(8)Y1 Par, twin, trippel, dubbeltwin Branschledande teknik för kommersiella tillämpningar och teknisk kyla Effektivitet i toppklass: -- rotationskompressor designad och tillverkad av Daikin som säkerställer hög tillförlitlighet vid kontinuerlig drift -- styrlogik som optimerar effektiviteten för de vanligaste driftsförhållandena och reservlägena (när enheten inte är aktiv) -- värmeväxlare som optimerar flödet av köldmedium vid de mest frekventa körningsförhållandena (temperatur och belastning) Variabel köldmedietemperatur: högsta årstidsrelaterade verkningsgrad under hela året och snabb reaktionshastighet för att ge den kylkapacitet som krävs vid höga temperaturer Återanvändning av befintliga rör i R-22- eller R-407C-system RZQG L9V1/L(8)Y1 Tillförlitlig kylning garanteras med gaskyld PCB eftersom det inte påverkas av omgivningstemperaturer Maximal rörlängd upp till 75 m, minsta rörlängd 5 m Daikins utomhusenheter är nätta och stabila och kan lätt monteras på ett tak eller en altan, eller placeras mot en yttervägg Kompatibelt med D-BACS Möjlighet att integrera i BMS-system Utomhusenhet RZQG 71L9V1 100L9V1 140L9V1 71L8Y1 100L8Y1 125L8Y1 140LY1 Mått Enhet HöjdxBreddxDjup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Nattyst läge Nivå 1 dba Driftområde Kyla Omgivning Min.~Max. CTT -15~50 Värme Omgivning Min.~Max. CVT -20~15,5 Köldmedium Typ/Laddning/GWP kg R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 R-410A / 2,9 / 2.087,5 R-410A / 4 / 2.087,5 Mängd TCO 2 Eq 6,1 8,4 6,1 8,4 Röranslutningar Vätska YD mm 9,52 Gas YD mm 15,9 Rörledningslängd UE - IE Max. m System Ekvivalent m Ingen extra laddning m 30 Extra köldmediemängd kg/m Se installationsanvisningarna Nivåskillnad IE - UE Max. m 30,0 IE - IE Max. m 0,5 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / N~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A

27 Anmärkningar 27

28 Tillförlitlig, effektiv och flexibel infrastrukturkylning 24/7/365 med Sky Air från Daikin Inomhussystem med förhöjd kapacitet genom officiella energimärkningar Effektiv kylning med det bredaste inomhussystemintervallet och tillvalet frikylning 2-stegslösning för systemval Flexibel styrning med garanterat kylläge, reservdrift och driftsrotation Daikin Europe N.V. Naamloze Vennootschap Zandvoordestraat Oostende Belgien BE RPR Oostende (ansvarig utgivare) ECPSV /18 Den aktuella publikationen är enbart skapad i informationssyfte och utgör därför inte något bindande erbjudande från Daikin Europe N.V. Daikin Europe N.V. har sammanställt denna publikation efter bästa förmåga. Ingen uttrycklig eller antydd garanti lämnas för fullständighet, riktighet, tillförlitlighet eller lämplighet för speciellt syfte när det gäller innehållet och produkterna och tjänsterna som presenteras här. Specifikationer kan komma att ändras utan föregående avisering därom. Daikin Europe N.V. avvisar uttryckligen allt ansvar för eventuell direkt eller indirekt skada, i den vidaste bemärkelse, som uppstår från eller är relaterad till användningen och/eller tolkningen av denna publikation. Allt innehåll är copyright-skyddat av Daikin Europe N.V. Tryckt på icke-klorblekt papper. Denna publikation ersätter ECPSV16-140A
