Introducerar den nya Sky Air A-serien med ultraeffektiv Bluevolution R-32-teknik. Vårt mål: Uppnå lägsta möjliga miljöpåverkan

Transkript

1 Introducerar den nya Sky Air A-serien med ultraeffektiv Bluevolution R-32-teknik Vårt mål: Uppnå lägsta möjliga miljöpåverkan

2 Den nya Sky Air med R-32 levererar framtidssäkrad, best-in-class klimatstyrning för ditt företag och dina kunder. 2

3 Varför välja Utrustad för komfort Intuitiv online-styrning Variabel köldmedietemperatur för optimal komfort Skräddarsydd efter dina kunders behov Daikin i systemets hjärta Enastående låga driftkostnader, SEER upp till 7,7 Låg miljöpåverkan, GWP för R-32 köldmedium är 68 % lägre än för R-410A Utrustad med beprövad teknik Utmärkt designflexibilitet, vilket gör installationen enklare Mer kompakt Tystare Utökat driftintervall vid alla klimatförhållanden Hjälpen finns nära, installatörens fördelar R-32 är en branschrevolution. Bli en del av den. R-32 är mycket mer miljövänligare än tidigare köldmedier Daikin leder marknaden med R-32-utvecklingar Första kompletta utbudet av R-32 på marknaden Snabbare och enklare installation och användbarhet Snabbt och tillförlitligt utbyte 3

4 Utrustad för komfort 4

5 Uppnår lägsta möjliga miljöpåverkan Europas första kompletta kommersiella system som använder R-32 köldmedium Global Warming Potential (GWP) för R-32 är 68 % lägre än branschstandard R-410A Högsta verkningsgrad (SEER upp till 7,7) på marknaden Kräver inte årlig kontroll av köldmedieläckage, vilket reducerar underhållskostnader Innehåller upp till 16 % lägre ködmediemängd Oöverträffad komfort Med den högsta energieffektiviteten använder Sky Air A-serien Daikins variabla köldmedieteknik för att optimera komfort och flexibilitet för att möta varje kunds behov. Eliminerar kalldrag Väderberoende inställning Den unika rundblåsande kassetten garanterar en överlägsen inomhuskomfort med bästa energieffektivitet för att få dina kunder att handla längre Unikt 360 luftutsläpp för att undvika varma zoner Smarta sensorer och variabel köldmedietemperatur undviker kalldrag och säkerställer att energin används effektivt Nästan ljudlös drift tack vare tyst läge App-styrning Vare sig du har en liten eller stor kommersiell verksamhet ger vårt produktutbud just den lösning som dina behov kräver. Onlinestyrenhet Enkel styrning från din smartphone Styr din enhet när som helst, var som helst För styrning av en butik Produkter och tjänster från tredje part integrerade via IFTTT Tablet Användarvänlig pekskärm för att centralt styra din A/C och larm Ansluter till Daikin molntjänst Byggd för styrning och övervakning av flera platser Installatörer och tekniskt ansvariga får larm så att de kan ge fjärrassistans Från en till platser LOKAL STYRNING DAIKIN MOLNTJÄNST IFTTT är en lösning som ansluter kompatibla produkter och tjänster från tredje part (smarta mätare, belysning, termostater,...) så de fungerar bäst för dig. Kund Installatör/tekniskt ansvarig 5

6 Flexibel att designa Gör planerandet enklare 6

7 Den nya Sky Air A-serien, byggd för alla applikationer Lättare och kompaktare enheter för enkel placering på plats. Unikt enkelfläktsintervall upp till 14 kw 770 mm 990 mm Komplett utbud under 1 m i höjd! Ny utbytesteknik Ett snabbare, enklare och pålitligare sätt att ersätta befintliga system Reducerar eventuella avbrott och leder till ett system som avsevärt minskar energiförbrukningen och kundernas kostnader Hepta-filter säkerställer en tillförlitlig drift utan behov av rengöring av rör Kostnads- och tidseffektiv lösning eftersom endast inomhus- och utomhusenheterna behöver bytas samtidigt som man behåller rördragningen.! Byta ut inomhusoch utomhusenheter Byt ut system från Daikin och andra tillverkare Återanvänd befintlig rördragning och kablage Ökad rörledningslängd upp till 85 m Bredaste driftintervallet Kyla från -20 C till 52 C Värme ner till -20 C -20 CDB 52 CDB -20 CWB 15,5 CWB 52 CDB 7

8 Hjälpen finns nära 8

9 Fördelar för installatörer Enheterna är förfyllda för 40m rördragning Upp till 60 % av alla applikationer kan installeras utan extra köldmediemängd Omdesignad utsvängande frontplåt för enklare åtkomst av komponenter. Den skyddar även mer för väder och vind. Ny 7-segments display för att visa fel och systeminställningar och även driftdata Garanterad tillförlitlig prestanda vid alla väderförhållanden Nya köldmediepassager Den nedre delen av utomhusvärmeväxlaren och dräneringshålen hålls fullständigt öppna och fria från is så att isvatten kan dräneras utan problem, vilket eliminerar all risk för ispåbyggnad. passering av köldmedium i nedre plattan Köldmediekylt kretskort Tillförlitlig och stabil kyla, oberoende av utomhusförhållanden Temperatur runt el- skåp Övriga Daikin Tillförlitliga köldmediekylda kretskort Tid Automatisk läcksökningsfunktion reducerar kontroller på plats och förbättrar tillförlitligheten 9

10 Daikin i hjärtat Unika Daikin-tekniker 10

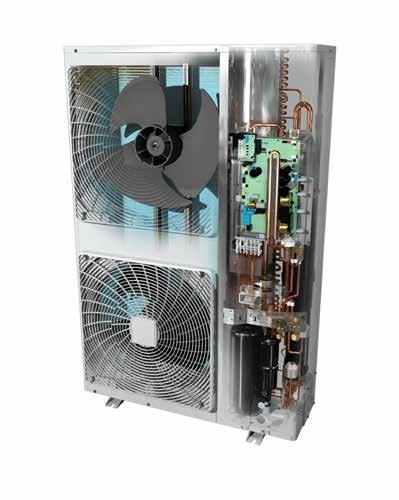

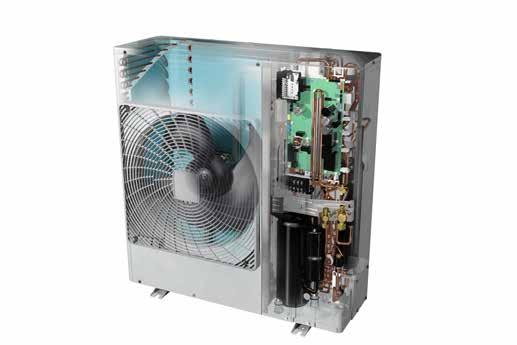

11 En framtidssäker lösning, Daikin Sky Air A-serien använder patenterad Daikin-teknik i systemets hjärta Värmeväxlare med 3 rader Unik 3-raders värmeväxlare för att möjliggöra kompakta höljen upp till 14 kw Konturformad propeller Kurvat utloppsgaller och konturformad propeller för minimal turbulens och optimalt luftflöde Köldmediekylt kretskort Daikin swingkompressor UNIK OCH PATENTERAD TEKNOLOGI Integrering av de viktigaste rörliga delarna i en komponent Köldmediepassage i bottentråg och nedre delen av växlaren Ingen nötning Inga köldmedieläckage Hög kompressoreffektivitet Ökad systemlivslängd Dräneringshål hålls isfria 11

12 Utomhusenheter De tre nya ledarna Produktöversikt utomhusenheter Par och/eller twin, trippel, dubbeltwin-installation System Typ Modell Tillgång Produktnamn Sida ,8 kw 9,5 kw 12,1 kw 13,4 kw - Branschledande teknik för kommersiell tillämpning --Dedikerad lösning för teknisk kyla --Varierande köldmedietemperatur --Maximal rörlängd upp till 85 m --Utbytesteknik --Utökat arbetsområde ner till -20 C vid både värme och kyla --Par, twin, trippel och dubbeltwin-installation Juni, 2017 RZAG-MV1 15 RZAG-MY1 15 Luftkyld Värmepump --Teknik och komfort i kombination för kommersiell användning --Mycket kompakta utomhusenheter som är lätta att installera --Maximal rörlängd upp till 50 m --Utbytesteknik --Arbetsområde för både värme och kyla ner till -15 C --Par, twin, trippel och dubbeltwin-installation Juli, 2017 RZASG-MV1 16 RZASG-MY Perfekt lösning för miljöer med mycket folk och små butiker --Mycket kompakta utomhusenheter som är lätta att installera --Maximal rörlängd upp till 30 m --Utbytesteknik --Utomhusenhet som är enkel att montera: tak, terrass eller vägg --Utomhusenheter med swing- eller scrollkompressor --Exklusivt för parapplikationer Juli, 2017 AZAS-MV1 17 AZAS-MY

13 Utomhusenheter Produktöversikt utomhusenheter RZAG-MV1 / MY1 RZASG-MV1 / MY1 AZAS-MV1 / MY1 We care-ikoner Komfort Årstidsrelaterad verkningsgrad - smart användning av energi Årstidsrelaterad verkningsgrad ger en mer realistisk indikation om hur effektivt en värmepump eller luftkonditioneringsenhet verkar under en hel värme- eller kylsäsong. A++ A+ A Inverterteknik I kombination med inverterkontrollerade utomhusenheter. Utbytesteknik Service och underhåll av R-22 är förbjudet sedan vilket innebär att reparationer inte är möjliga på R-22-system. Undvik oväntad nedtid för dina kunder och byt ut dessa system nu! Nattyst Sänker utomhusenhetens driftsljud automatiskt. Automatisk växling mellan Väljer automatiskt kyl- eller värmeläge för att uppnå den värme/kyla inställda temperaturen. Övriga funktioner Variabel köldmedietemperatur Twin/trippel/dubbeltwininstallation Swingkompressor Garanterad drift ned till -20 C Infrastrukturkyla Tekniska fördelar Det smarta systemet säkerställer högsta energibesparing med extra komfort för att bättre passa tillämpningskraven. 2, 3 eller 4 inomhusenheter kan anslutas till en enda utomhusenhet även om de har olika kapaciteter. Alla inomhusenheter arbetar i samma läge (kyla eller värme) från en fjärrkontroll. Utomhusenheterna är utrustade med en swingkompressor, känd för sin låga ljudnivå och höga tillförlitlighet. Daikin är lämplig för alla klimat, även svåra vinterförhållanden med ett driftområde ned till -20 C. För hög känslighet, kylning av infrastruktur, inställning av dedikerad kylning av infrastruktur och för att tillåta asymmetriska kombinationer att höja systemets tillförlitlighet. Kompakt enkelfläktshölje Ökad möjlighet vid längre rörledningslängd 85 m 50 m 30 m Ny design av frontplattan 7-segments display Ökad fabriksladdning Integrerad läckkontroll Passering av köldmedium i nedre plattan Passering av köldmedium i HEX Swingkompressor med R-32 Köldmediekylda kretskort intelligent surfplatte-styrenhet - Online-styrenhet via app 13

14 14

15 RZAG-MV1/MY1 Sky Air Alpha-serien Branschledande teknik för kommersiell användning och teknikrum Högsta verkningsgrad: energimärkning upp till A++ både vid kyla och värme Ny effektiv swingkompressor Den perfekta balansen i effektivitet och komfort tack vare varierbar köldmedietemperatur: förstklassig årstidsrelaterad verkningsgrad under större delen av året och snabb reaktionshastighet under de varma dagarna Passar utmärkt till teknikrum Byt ut befintliga system utan att behöva byta ut rördragningen RZAG MV1/MY1 Utökat arbetsområde ner till -20 C vid värme och kyla Med gaskylt kretskort säkerställs kylningen eftersom det inte påverkas av omgivningstemperaturen Maximal rörlängd upp till 85 m Kombinationstabell för komfortkyla FCAHG-G FCAG-A FFA-A FDA-A FDXM-F3 FBA-A FHA-A FAA-A FUA-A FNA-A FVA-A kapacitetsklass RZAG71MV1 RZAG71MY1 2 P P 2 P P P 2 P RZAG100MV1 RZAG100MY1 P 3 2 P P 3 2 P P P 3 2 P RZAG125MV1 RZAG125MY1 P P P P P P P RZAG140MV1 RZAG140MY1 2 P P P P P P = applikation; 2/3/4 = twin-/trippel-/dubbeltwin-applikation Kombinationstabell för kyla av infrastruktur FAA-A FHA-A FBA-A FDXM-F3 FUA-A FVA-A FFA-A FCAHG-G FCAG-A kapacitetsklass RZAG71MV1 RZAG71MY1 P 3 2 P 3 2 P 3 2 P P 3 2 P 3 2 P RZAG100MV1 RZAG100MY P P P P P RZAG125MV1 RZAG125MY P P P P P RZAG140MV1 RZAG140MY P P P P P P = Par, 2 = Twin, 3 = Trippel, 4 = Dubbeltwin; För mer information om kylning av infrastruktur, se katalogen över kylning av infrastruktur. Mer detaljer och slutlig information hittar du på: my.daikin.eu RZAG-MV1 RZAG-MY1 Utomhusenhet RZAG 71MV1 100MV1 125MV1 140MV1 71MY1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 3,75 2,95 3,75 3,75 3,75 TCO₂eq 1,99 2,53 2,53 2,53 1,99 2,53 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data 15

16 RZASG-MV1/MY1 Sky Air Advance-serien Teknik och komfort i kombination för kommersiell användning Hög verkningsgrad: energimärkning upp till A++ (kyla) /A+ (värme) Ny effektiv swingkompressor Mycket kompakta utomhusenheter som är lätta att installera Byt ut befintliga system utan att behöva byta ut rördragningen Garanterar drift både i värmeläge och i kylläge ner till -15 C Med gaskylt kretskort säkerställs kylningen eftersom det inte påverkas av omgivningstemperaturen Maximal rörlängd upp till 50 m RZASG MV1/MY1 Par, twin, trippel och dubbeltwin-installation FCAG-A FFA-A FDXM-F3 FBA-A kapacitetsklass RZASG71MV1 2 P P RZASG100MV1 RZASG100MY1 3 2 P P RZASG125MV1 RZASG125MY P P RZASG140MV1 RZASG140MY P P FDA-A FHA-A FUA-A FAA-A FVA-A FNA-A kapacitetsklass RZASG71MV1 2 P P P 2 RZASG100MV1 RZASG100MY1 3 2 P P P P 3 2 RZASG125MV1 RZASG125MY1 P P P P RZASG140MV1 RZASG140MY P P 2 P 4 3 Mer detaljer och slutlig information hittar du på: my.daikin.eu RZASG-MV1 RZASG-MY1 Utomhusenhet RZASG 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data

17 AZAS-MV1/MY1 Sky Air Active-serien Perfekt lösning för små butiker Hög verkningsgrad: energimärkningar upp till A+ (kyla) / A (värme) Ny effektiv swingkompressor Mycket kompakta utomhusenheter som är lätta att installera Byt ut befintliga system utan att behöva byta ut rördragningen Garanterar drift i både värmeläge ner till -15 C och i kylläge ner till -5 C Med gaskylt kretskort säkerställs kylningen eftersom det inte påverkas av omgivningstemperaturen Maximal rörlängd upp till 30 m Exklusivt för parapplikationer AZAS71MV1/MY1 Parapplikatione FCAG-A FBA-A FAA-A Kapacitetsklass AZAS-MV1 P P P P P P P P P P AZAS-MY1 P P P P P P P Mer detaljer och slutlig information hittar du på: my.daikin.eu AZAS-MV1 AZAS-MY1 Utomhusenhet AZAS 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -5~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 30 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data 17

18 Inomhusenheter Produktöversikt Typ Tillgång Modell Produktnamn Sida Juni, 2017 UNIK Hög COP, rundblåsande kassett FCAHG-G 25 Takmonterad kassett Juni, 2017 UNIK Rundblåsande kassett FCAG-A Juni, 2017 UNIK Helt plan kassett FFA-A 33 Juni, 2017 Liten undertaksenhet FDXM-F3 36 Undertak Juni, 2017 Dold undertaksenhet med medium ESP FBA-A Oktober, 2017 Dold undertaksenhet med hög ESP FDA-A 41 Väggmonterad Augusti, 2017 Väggmonterad enhet FAA-A Augusti, 2017 Takupphängd enhet FHA-A Takupphängd Augusti, 2017 UNIK Takupphängd 4-vägsblåsande enhet FUA-A September, 2017 Golvplacerad enhet FVA-A Golvplacerad September, 2017 Dold golvplacerad enhet FNA-A 53 1) Twin-, trippel-, dubbeltwin-installation är bara möjlig upp till klass

19 Komplett R-32 utbud Inomhusenheter Kapacitetsklass Sky Air Alphaserien Sky Air Advanceserien Sky Air Activeserien 360 luftutblås för högsta verkningsgrad och komfort --Kassett med hög COP säkerställer högsta prestanda för kommersiell användning --Automatisk rengöringsfunktion garanterar hög verkningsgrad --Smarta sensorer sparar energi och maximerar komfort --Flexibilitet för att passa alla rumstyper 360 luftutblås för högsta verkningsgrad och komfort --Automatisk rengöringsfunktion garanterar hög verkningsgrad --Smarta sensorer sparar energi och maximerar komfort --Flexibilitet för att passa alla rumstyper --Lägsta installationshöjden på marknaden --27~29 db(a) vid låg fläkthastighet Unik design på marknaden som integreras helt plant i taket --Perfekt integrering i standardmoduler för innertak --En blandning av bildskön design och förträfflig konstruktion med en vit eller silver/vit yta --Smarta sensorer sparar energi och maximerar komfort --Flexibilitet för att passa alla rumslayouter utan att ändra på enhetens placering! --Tstaste 600 x 600-kassetten på marknaden Smäcker design för flexibel installation --Kompakta mått tillåter installation i smala takutrymmen - Medel externt statiskt tryck upp 40 Pa --Enhet med liten kapacitet utvecklad för små eller välisolerade rum --Automatisk rengöringsfunktion garanterar hög verkningsgrad och tillförlitlighet Den mest slimmade men trots allt kraftiga enheten med medel statiskt tryck på marknaden! --Smalast enhet i sin klass, endast 245 mm --Låg ljudnivå --Medel externt statiskt tryck upp till 150 Pa gör det möjligt att använda flexibla kanaler av varierande längd --Automatisk luftflödesfunktion mäter luftvolymen och det statiska trycket och justerar det mot nominellt luftflöde, garanterar komfort ESP upp till 200 Pa, idealisk för stora fastigheter --Diskret dolda i taket: endast gallren är synliga --Möjlighet att ändra ESP via trådbunden fjärrkontroll, vilket möjliggör optimering av den försörjda luftvolymen --Flexibel installation eftersom luftens tillopp kan ändras från baksidan till undersidan NYTT Alternativ för självrengöring NYTT Alternativ för flera zoner För rum utan falska innertak eller fria golvytor --Luften distribueras behagligt uppåt och nedåt tack vare 5 olika utloppsvinklar --Enkelt underhåll som detta kan utföras från enhetens framsida --Lätt att installera: Klass 100 är 35 % lättare än tidigare modeller --Flexibel att installera: röranslutning kan ske undertill, till vänster eller till höger För stora rum utan falska innertak eller fria golvytor --Idealisk för komfortabelt luftflöde i stora rum tack vare Coanda-effekten --Även rum med takhöjd upp till 3,8 m kan värmas upp eller kylas ned väldigt enkelt! --Kan monteras i hörn eller trånga utrymmen utan några problem Unik Daikin-enhet för höga rum utan falska innertak eller fria golvytor --Även rum med takhöjd upp till 3,5 m kan värmas upp eller kylas ned väldigt enkelt! --Flexibilitet för att passa alla rumslayouter utan att ändra på enhetens placering! --Optimal komfort garanterad med automatisk luftflödesjustering till önskad belastning --Luften distribueras behagligt uppåt och nedåt tack vare 5 olika utloppsvinklar För utrymmen med högt i tak --Idealisk lösning för kommersiella utrymmen med lågt i tak eller utan falska innertak --Även rum med väldigt hög takhöjd kan värmas upp eller kylas ned väldigt enkelt! --Säkerställer en stabil temperatur --Vertikalt och horisontellt utblås Konstruerad för att vara dold i väggen, endast galler synliga --Den mest slimmade enheten på marknaden med ett djup på endast 200 mm! --Det är möjligt att installera både på fönsterbleck eller via kanal tack vare effektiv ESP --Viskande tyst drift medger installation på de flesta platser 19

20 Inomhusenheter Översikt över fördelar Årstidsrelaterad verkningsgrad - smart användning av energi Inverterteknik Årstidsrelaterad verkningsgrad ger en mer realistisk indikation om hur effektivt en värmepump eller luftkonditioneringsenhet verkar under en hel värme- eller kylsäsong. I kombination med inverterkontrollerade utomhusenheter. Vi bryr oss Frånvaroprogram Enbart fläkt Automatiskt rengöringsfilter Golv- och närvarosensor Vid frånvaro kan inomhustemperaturen ställas in på en konstant nivå. Luftkonditioneringen kan användas som fläkt för att blåsa utan vare sig kyla eller värme. Filtret gör rent sig självt automatiskt. Enkel skötsel innebär optimal energieffektivitet och maximal komfort utan behov av dyrt eller tidskrävande underhåll. Närvarosensorn dirigerar luftflödet bort från varje person som upptäcks i rummet, när luftflödesstyrningen är på. Golvsensorn känner av golvets genomsnittstemperatur och säkerställer en jämn temperaturfördelning mellan taket och golvet. Komfort Dragskydd Låg ljudnivå Automatisk växling mellan värme/kyla Vid start av värme eller när termostaten är avstängd, är luftutsläppet riktat horisontellt och fläkten går på låg hastighet, för att förhindra drag. När uppvärmningen är klar kommer luftutsläppet och fläkthastighet att ställas in efter önskemålen. Daikin inomhusenheter är viskande tysta. Även utomhusenhetens ljud är så lågt att grannarna inte störs. Väljer automatiskt kyl- eller värmeläge för att uppnå den inställda temperaturen. Luftbehandling Luftfilter Tar bort luftburna dammpartiklar för en jämn försörjning av ren luft. Styrning av fuktighet Avfuktningsprogram Tillåter att luftfuktigheten reduceras utan att temperaturen i rummet förändras. Luftflöde Smutsar inte ned innertaket Vertikal autoswing Fläkthastighetssteg En specialfunktion hindrar luft från att blåsa ut för långt i horisontalplanet. Detta för att förhindra fläckbildning i taket. Möjlighet att välja automatisk vertikal rörelse av luftutsläppets ventil för att få ett jämnt luftflöde och en jämn temperaturfördelning. Gör det möjligt att ställa in upp till det givna antalet fläkthastigheter. Individuell luftriktarstyrning Individuell luftriktarstyrning via trådansluten fjärrkontroll som underlättar att ställa in varje spjäll för sig så att de passar för rummets konfiguration. Förslutningssatser finns också som tillval. Fjärrkontroll och timer Veckotimer Infraröd fjärrkontroll Kabelansluten fjärrkontroll Centralstyrning Timern kan ställas in för att starta driften när som helst på daglig eller veckovis basis. Fjärrkontroll med infraröd styrning och display för start, stopp och reglering av värmepumpen/luftkonditioneringen på avstånd. Trådansluten kontroll för start, stopp och reglering av luftkonditioneringen på avstånd. Centralt placerad manöverpanel för start, stopp och reglering av flera luftkonditioneringar från en central punkt. Multi-zonsats NYHET Tillåter upp till sex individuella klimatzoner med en inomhusenhet. Övriga funktioner Infrastrukturkyla Automatisk återstart Självdiagnos Kondensvattenpumpsats Avlägsnar på ett tillförlitligt, effektivt och flexibelt sätt den värme som konstant genereras från IT och serverutrustning för att säkerställa optimal drifttid samtidigt som de ger bäst avkastning på investeringen. Enheten startar automatiskt om i sitt ursprungliga läge efter ett strömavbrott. Förenklar underhåll genom att indikera systemfel eller driftstörningar. Underlättar kondensvattenutlopp från inomhusenheten. Twin/trippel/ 2, 3 eller 4 inomhusenheter kan anslutas till en enda utomhusenhet även om de har olika kapaciteter. Alla inomhusenheter dubbeltwin-installation arbetar i samma läge (kyla eller värme) från en fjärrkontroll. Multimodellinstallation Upp till 5 inomhusenheter (även olika kapaciteter) kan anslutas till en enda utomhusenhet. Alla inomhusenheter kan hanteras individuellt inom samma läge. 20

21 Inomhusenheter Takmonterade kassettenheter Dolda undertaksenheter Takupphängda enheter Takmonterad 4-vägsblåsande enhet Väggmonterad enhet Golvplacerade enheter FCAHG-G FCAG-A FFA-A FDXM-F3 FBA-A FDA-A FHA-A FUA-A FAA-A FVA-A FNA-A NYHET beroende på styrenhet tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval tillval NYHET NYHET standard standard standard standard standard tillval standard tillval 21

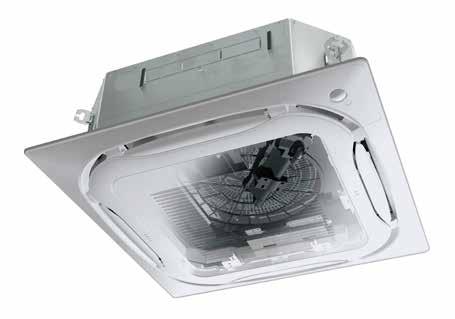

22 ARGUMENTKORT FCAHG-G/FCAG-A Självrengörande kassett Mer energieffektiv och användarvänlig än någon annan kassett Driftskostnaderna är reducerade med 50 % jämfört med standardlösningar Självrengörande filter. Mindre tid krävs för att underhålla filtret: damm går lätt att ta bort med en vanlig dammsugare utan att behöva öppna enheten. Finare nätpanel För dammbenägna områden (t.ex. klädbutiker och bokaffärer) ger en panel med ett finare nät (BYCQ140DGF9) konsekvent prestanda och optimal luftfördelning Rena tak säkerställs tack vare det fina nätet och rena filtret BYCQ140DG9 Panel med automatisk rengöring Vit med grå luftriktare BYCQ140DGF9 Självrengörande panel med fint nätfilter Vit med grå luftriktare Självrengörande kassett för att upprätthålla optimal atmosfär i affären Lätt att få bort damm med dammsugare utan att behöva öppna enheten. Luftfördelning med ett rent filter Luftfördelning med ett smutsigt filter Referenser Coral shop, UK Driftskostnaderna minskades med upp till 50 % jämfört med standardlösningar, tack vare rena filter Ackumulativ energijämförelse över 12 månader Energiförbrukning (kwh) Upp till 50 % besparingar tack vare Standard rundblåsande kassett automatisk rengöring Självrengörande kassett Juli aug. sept. okt. nov. dec. jan. feb. mars april maj juni juli 22

23 Varför välja en rundblåsande kassett? 360 luftutblås för optimal komfort Intelligenta sensorer för maximal verkningsgrad 360 luftutblås för förbättrad komfort Först i branschen och beprövad design. Intelligenta sensorer förbättrar verkningsgraden och komforten ännu mer Närvarosensorn justerar börvärdena om ingen detekteras i rummet, vilket ger upp till 27 % besparingar. Den riktar också automatiskt bort luftflödet från alla personer för att undvika närvarosensor golvsensor drag. Den infraröda golvsensorn känner av golvets genomsnittstemperatur och säkerställer en jämn temperaturfördelning mellan taket och golvet för att förhindra kalla fötter. Flexibel installation Luftriktarna kan styras eller stängas individuellt med den trådanslutna fjärrkontrollen, så att det passar rummets konfiguration. Stängningskits som tillval finns också. Fördelar för installatören Produkt med unik funktion på denna marknad. Mindre tid behövs till underhåll på plats. Använd styrenheten för att individuellt öppna eller stänga någon av de fyra luftriktarna, för enkel anpassning till ändrad planlösning. Enkel uppsättning av sensoralternativet för att förbättra komforten och spara energi. Fördelar för konsulten Produkt med unik funktion på denna marknad. Designad för användning i kommersiella kontor och detaljhandelsmiljöer av alla typer och storlekar. Idealisk produkt för att förbättra BREEAM-värde/EPBD i kombination med Sky Air- eller VRV IV-värmepumpenheter. Fördelar för slutanvändaren Designad för användning i kommersiella kontor och detaljhandelsmiljöer av alla typer och storlekar. Perfekta miljöförhållanden: inget mer kalldrag eller kalla fötter. Spara upp till 50 % på driftskostnaderna med den självrengörande panelen, vilket också underlättar underhållet. Dina kunder kan spara upp till 27 % på sin energiräkning tack vare tillvalet av sensor. Flexibel användning av utrymme tack vare individuell kontroll av luftriktarna. Marknadsföringsverktyg Besök webbsidan:

24 24

25 FCAHG-G + RZAG-LV1/LY1 Hög COP, rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Kassett med hög COP säkerställer högsta prestanda, stora besparingar i energiförbrukning och en komfortabel miljö för kommersiella applikationer Lägsta installationshöjden på marknaden: 204 mm för klass 71 Individuell luftriktarstyrning: flexibilitet att passa alla rumsutformningar utan att behöva flytta på enheten! Dekorationspanel i modern stil finns i 3 olika varianter: vit (RAL 9010) med grå luftriktare, i helvit (RAL 9010) eller med automatiskt rengörande panel Automatisk filterrengöring ger högre verkningsgrad och komfort samt lägre underhållskostnader. 2 filter tillgängliga: standardfilter och finmaskigt filter (för dammiga miljöer, t.ex. klädbutiker) Två smarta sensorer (tillval) förbättrar verkningsgraden och komforten Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet Reducerad energiförbrukning tack vare specialutvecklad liten rörvärmeväxlare, DC-fläktmotor och kondensvattenpump Friskluftsintag som tillval Standard dräneringspump med 675 mm lyft ökar flexibiliteten och installationstiden Effektivitetsdata FCAHG + RZAG 71A + 100A + 125A + 140A + 71A + 100A + 125A + 140A + 71LV1 100LV1 125LV1 140LV1 71LY1 100LY1 125LY1 140LY1 Kylkapacitet Nom. kw 6,80 9,5 12,1 13,4 6,80 9,5 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 7,50 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A++ A A++ A Pdesign kw SEER 7,72 7, ,72 7, Årlig energiförbrukning kwh Värme Klass för energieffektivitet A++ A A++ A (genomsnittsklimat) Pdesign kw SCOP/A 4,61 4, ,61 4, Årlig energiförbrukning kwh EER 4,29 4,64 4,08 3,69 4,29 4,64 4,08 3,69 COP 5,04 5,04 4,49 4,12 5,04 5,04 4,49 4,12 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FCAHG 71G 100G 125G 140G 71G 100G 125G 140G Dimensioner Enhet Höjd x Bredd x Djup mm 288x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140DGF9 - självrengörande panel med finmaskigt filter/bycq140dg9 - självrengörande panel/ BYCQ140DW - helvit/bycq140d - vit med grå luftriktare Färg Vit (RAL 9010) Dimensioner Höjd x Bredd x Djup mm 130x950x950 / 130x950x950 / 50x950x950 / 50x950x950 Vikt kg 10,3 / 10,3 / 5,4 / 5,4 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 21,2/12,2 32,3/19,0 33,5/19,9 33,5/21,1 21,2/12,2 32,3/19,0 33,5/19,9 33,5/21,1 luftflödeshastighet Värme Hög/Låg m³/min 21,2/12,2 32,3/19,0 33,5/19,9 33,5/21,1 21,2/12,2 32,3/19,0 33,5/19,9 33,5/21,1 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 36/29 44/33 45/35 45/37 36/29 44/33 45/35 45/37 Värme Hög/Låg dba 36/29 44/33 45/35 45/37 36/29 44/33 45/35 45/37 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7FA532F Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZAG 71MY1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 3,75 2,95 3,75 3,75 3,75 TCO₂eq 1,99 2,53 2,53 2,53 1,99 2,53 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) BYCQ140D7W1: vit standardpanel med grå luftriktare; BYCQ140D7W1W: vit standardpanel med vita luftriktare; BYCQ140D7GW1: vit panel med självrengörande panel. (2) EER/COP enligt Eurovent 2012 endast för användning utanför EU (3) BYCQ140D7W1W har vita isoleringar. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för mycket smuts. (4) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 25

26 FCAG-A + RZAG-MV1 / MY1 Rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Lägsta installationshöjden på marknaden: 204 mm för klass 71 Individuell luftriktarstyrning: flexibilitet att passa alla rumsutformningar utan att behöva flytta på enheten! Dekorationspanel i modern stil finns i 3 olika varianter: vit (RAL 9010) med grå luftriktare, i helvit (RAL 9010) eller med automatiskt rengörande panel Automatisk filterrengöring ger högre verkningsgrad och komfort samt lägre underhållskostnader. 2 filter tillgängliga: standardfilter och finmaskigt filter (för dammiga miljöer, t.ex. klädbutiker) Två smarta sensorer (tillval) förbättrar verkningsgraden och komforten Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet Reducerad energiförbrukning tack vare specialutvecklad liten rörvärmeväxlare, DC-fläktmotor och kondensvattenpump Friskluftsintag som tillval Standard dräneringspump med 675 mm lyft ökar flexibiliteten och installationstiden Effektivitetsdata FCAG + RZAG 71A + 100A + 125A + 140A + 71A + 100A + 125A + 140A + 71MY1 100MY1 125MY1 140MY1 71MV1 100MV1 125MV1 140MV1 Kylkapacitet Nom. kw 6,8 9,5 12,1 13,4 6,8 9,5 12,1 13,4 Värmekapacitet Nom. kw 7,5 10,8 13,5 15,5 7,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 26 Kyla Klass för energieffektivitet A++ A A++ A Pdesign kw SEER 7,34 7, ,34 7, Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A A+ A (genomsnittsklimat) Pdesign kw SCOP/A 4,20 4, ,20 4, Årlig energiförbrukning kwh EER 3,43 4,06 3,79 3,37 3,43 4,06 3,79 3,37 COP 4,17 4,19 3,64 3,61 4,17 4,19 3,64 3,61 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FCAG 71A 100A 125A 140A 71A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 204x840x x840x x840x x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140DGF9 - självrengörande panel med finmaskigt filter/bycq140dg9 - självrengörande panel/ BYCQ140DW - helvit/bycq140d - vit med grå luftriktare Färg Vit (RAL 9010) Dimensioner Höjd x Bredd x Djup mm 130x950x950 / 130x950x950 / 50x950x950 / 50x950x950 Vikt kg 10,3 / 10,3 / 5,4 / 5,4 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 15,0/9,1 22,8/12,4 26,0/12,4 15,0/9,1 22,8/12,4 26,0/12,4 luftflödeshastighet Värme Hög/Låg m³/min 15,0/9,1 22,8/12,4 26,0/12,4 15,0/9,1 22,8/12,4 26,0/12,4 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 35/28 37/29 41/29 33/28 37/29 41/29 Värme Hög/Låg dba 33/28 37/29 41/29 33/28 37/29 41/29 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7FA532F Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZAG 71MY1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 3,75 2,95 3,75 3,75 3,75 TCO₂eq 1,99 2,53 2,53 2,53 1,99 2,53 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) BYCQ140D7W1: vit standardpanel med grå luftriktare; BYCQ140D7W1W: vit standardpanel med vita luftriktare; BYCQ140D7GW1: vit panel med självrengörande panel. (2) EER/COP enligt Eurovent 2012 endast för användning utanför EU BYCQ140D7W1W har vita isoleringar. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för mycket smuts.

27 FCAG-A + RZASG-MV1/MY1 Rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar FCAG G RZAG MV1/MY1 BRC1E53A-B-C, BRC7FA532F Effektivitetsdata FCAG + RZASG 71A + 100A + 125A + 140A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,8 9,5 12,1 13,4 9,5 12,1 13,4 Värmekapacitet Nom. kw 7,5 10,8 13,5 15,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A++ A A Pdesign kw SEER 6,47 6, , Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A+ - - A+ - - (genomsnittsklimat) Pdesign kw SCOP/A 4,10 4, , Årlig energiförbrukning kwh EER 3,21 3,46 3,21 3,16 3,46 3,21 3,16 COP 3,79 3,58 3,50 3,41 3,58 3,50 3,41 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FCAG 71A 100A 125A 140A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 204x840x x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140DGF9 - självrengörande panel med finmaskigt filter/bycq140dg9 - självrengörande panel/ BYCQ140DW - helvit/bycq140d - vit med grå luftriktare Färg Vit (RAL 9010) Dimensioner Höjd x Bredd x Djup mm 130x950x950 / 130x950x950 / 50x950x950 Vikt kg 10,3 / 10,3 / 5,4 / 5,4 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 15,0/9,1 22,8/12,4 26,0/12,4 22,8/12,4 26,0/12,4 luftflödeshastighet Värme Hög/Låg m³/min 15,0/9,1 22,8/12,4 26,0/12,4 22,8/12,4 26,0/12,4 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 35/28 37/29 41/29 37/29 41/29 Värme Hög/Låg dba 33/28 37/29 41/29 37/29 41/29 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7FA532F Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZASG 71MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) BYCQ140D7W1: vit standardpanel med grå luftriktare; BYCQ140D7W1W: vit standardpanel med vita luftriktare; BYCQ140D7GW1: vit panel med självrengörande panel. (2) EER/COP enligt Eurovent 2012 endast för användning utanför EU (3) BYCQ140D7W1W har vita isoleringar. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för mycket smuts. (4) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 27

28 FCAG-A + AZAS-MV1/MY1 Rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort Perfekt lösning för små verksamheter FCAG G AZAS71MV1/MY1 BRC1E53A-B-C, BRC7FA532F Effektivitetsdata FCAG + AZAS 71A + 100A + 125A + 140A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,8 9,5 12,1 13,0 9,5 12,1 13,0 Värmekapacitet Nom. kw 7,5 10,8 13,5 15,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 28 Kyla Klass för energieffektivitet A+ A+ - - A+ - - Pdesign kw SEER 5,87 5, , Årlig energiförbrukning kwh Värme Klass för energieffektivitet A A - - A - - (genomsnittsklimat) Pdesign kw SCOP/A 4,00 3, , Årlig energiförbrukning kwh EER 3,11 3,21 3,10 3,00 3,21 3,10 3,00 COP 3,61 3,50 3,41 3,30 3,50 3,41 3,30 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FCAG 71A 100A 125A 140A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 204x840x x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140DGF9 - självrengörande panel med finmaskigt filter/bycq140dg9 - självrengörande panel/ BYCQ140DW - helvit/bycq140d - vit med grå luftriktare Färg Vit (RAL 9010) Dimensioner Höjd x Bredd x Djup mm 130x950x950 / 130x950x950 / 50x950x950 / 50x950x950 Vikt kg 10,3 / 10,3 / 5,4 / 5,4 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 15,0/9,1 22,8/12,4 26,0/12,4 22,8/12,4 26,0/12,4 Värme Hög/Låg m³/min 15,0/9,1 22,8/12,4 26,0/12,4 22,8/12,4 26,0/12,4 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 35/28 37/29 41/29 37/29 41/29 Värme Hög/Låg dba 33/28 37/29 41/29 37/29 41/29 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7FA532F Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet AZAS 71MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -5~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 30 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) BYCQ140D7W1: vit standardpanel med grå luftriktare; BYCQ140D7W1W: vit standardpanel med vita luftriktare; BYCQ140D7GW1: vit panel med självrengörande panel. (2) EER/COP enligt Eurovent 2012 endast för användning utanför EU (3) BYCQ140D7W1W har vita isoleringar. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för mycket smuts.

29 FCAG-A + RXM-M9 Rundblåsande kassett 360 luftutblås för optimal verkningsgrad och komfort Kombination med Split utomhusenheter är perfekt för mindre tillämpningar som för detaljhandeln, kontor eller bostäder FCAG A RXM-M9 BRC1E53A-B-C BRC7FA532F Effektivitetsdata FCAG + RXM 35A + 35M9 50A + 50M 60A + 60M Kylkapacitet Nom kw 3,4 5,0 5,7 Värmekapacitet Nom. kw 4,2 6,0 7,0 Effektförbrukning Kyla Min./Nom./Max. kw Värme Min./Nom./Max. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A++ A+ Pdesign kw SEER 6,41 6,54 6,28 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A++ A+ (genomsnittsklimat) Pdesign kw SCOP/A 4,90 4,10 4,00 Årlig energiförbrukning kwh EER 3,77 3,58 3,51 COP 3,50 3,70 3,52 Årlig energiförbrukning kwh 455 (2) 705 (2) 820 (2) Energimärkningsdirektivet Kyla/Värme A/B A/A A/B Inomhusenhet FCAG 35F 50F 60F Dimensioner Enhet Höjd x Bredd x Djup mm 204x840x840 Vikt Enhet kg Dekorationspanel Modell BYCQ140DGF9 - självrengörande panel med finmaskigt filter/bycq140dg9 - självrengörande panel/ BYCQ140DW - helvit/bycq140d - vit med grå luftriktare Färg Vit (RAL 9010) Dimensioner Höjd x Bredd x Djup mm 130x950x950 / 130x950x950 / 50x950x950 / 50x950x950 Vikt kg 10,3 / 10,3 / 5,4 / 5,4 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 12,5/8,7 12,6/8,7 13,6/8,7 luftflödeshastighet Värme Hög/Låg m³/min 12,5/8,7 12,6/8,7 13,6/8,7 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 31/27 33/28 Värme Hög/Låg dba 31/27 33/28 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7FA532F Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RXM 25M9 35M9 50M9 60M9 Dimensioner Enhet Höjd x Bredd x Djup mm 550x765x285 Vikt Enhet kg Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 46/- 49/- 48/44 Värme Hög/Låg dba 47/- 49/- 49/45 Driftområde Kyla Omgivning Min.~Max. CTT -10~46 Värme Omgivning Min.~Max. CVT -15~18 Köldmedium Typ R-32 Mängd kg 0,76 1,4 1,45 TCO₂eq 0,5 0,9 1,0 GWP 675 Röranslutningar Vätska YD mm 6,35 Gas YD mm 9,5 Rörledningslängd UE - IE Max. m System Ingen extra laddning m 10 Extra köldmediemängd kg/m 0,02 (för rördragning över 10 m) Nivåskillnad IE - UE Max. m Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) BYCQ140D7W1: Vit standardpanel med grå luftriktare, BYCQ140D7W1W: Vit standardpanel med vita luftriktare, BYCQ140D7GW1: Vit panel med självrengöring. (3) BYCQ140D7W1W har vita isoleringar. Var medveten om att smuts syns bättre på vit isolering och att det därför inte rekommenderas att installera BYCQ140D7W1W dekorationspanel i miljöer som utsätts för mycket smuts. (4) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 29

30 ARGUMENTKORT Design kassett Design & geniliatet i ett Varför välja en designkassett Unik design på marknaden som integreras helt plant i taket Avancerad teknik och högsta verkningsgrad kombinerat Den tystaste kassetten på marknaden FFA-A Fördelar för installatören Unik produkt på marknaden! Tystaste enheten (25 dba) Med den användarvänliga fjärrkontrollen, tillgänglig på flera språk, är det enkelt att installera sensortillval och styra de individuella luftriktarlägena Uppfyller den europeiska designsmaken. Fördelar för konsulten Unik produkt på marknaden! Smälter in sömlöst i alla moderna kontorsinteriörer Idealisk produkt för att förbättra BREEAM-värde/ EPBD i kombination med Sky Air- (FFQ-C) eller VRV IV-värmepumpenheter (FXZQ-A). Fördelar för slutanvändaren Förträfflig konstruktion och unik design i ett Tystaste enheten (25 dba) sensorerna Flexibel användning och passar alla Perfekta arbetsförhållanden: inget mer kalldrag Spara upp till 27 % av elräkningen med de valfria rumskonfigurationer tack vare individuell luftriktarkontroll Användarvänlig fjärrkontroll som finns på flera språk. Val mellan grå eller vit panel 30

31 Unik design Utvecklad i Europa för att helt uppfylla den europeiska smaken. Helt plan mot taket. Lämnar endast 8 mm. Fullt inbyggda i en enda takplatta, så att lampor, högtalare och sprinkler kan installeras i angränsande plattor. Dekorationspanel finns i 2 färger (vitt och vitt-silver). Tekniken utmärker sig Valfri närvarosensor När rummet är tomt kan det justera börvärdestemperaturen eller stänga av enheten vilket sparar energi. När personers närvaro känns av, anpassas luftflödets riktning så att man undviker att kallt drag riktas mot personerna. Valfri golvsensor Känner av temperaturskillnaden och riktar om luftflödet så att temperaturfördelningen blir jämn. Högsta verkningsgrad * Årstidsmärkningar upp till A + + När rummet är tomt kan sensoralternativet justera börvärdestemperaturen eller stänga av enheten vilket sparar upp till 27 % energi. * för FFQ25,35C i kombination med RXS25,35L3 Övriga fördelar Individuell luftriktarkontroll: en eller flera luftriktare kan enkelt styras via den trådanslutna fjärrkontrollen (BRC1E*) vid ommöblering i rummet. Vid helt stängda eller öppna luftriktare behövs alternativet "Blockeringselement". Den tystaste kassetten på marknaden (25 dba), viktigt för användning på kontor. Marknadsföringsverktyg

32 32

33 FFA-A + RXM-M9 Designkassett Unik design på marknaden som integreras helt plant i taket Enhetligt sortiment för R-32 och R-410A Extra tyst utomhusenhet: knappen Silent på fjärrkontrollen sänker driftsljudet för utomhusenheten med 3 dba, så att inga grannar blir störda Helt plan integrering i standard standardmoduler för innertak, så att endast 8 mm sticker ner Individuell luftriktarstyrning: flexibilitet att passa alla rumsutformningar utan att behöva flytta på enheten! Två smarta sensorer (tillval) förbättrar verkningsgraden och komforten FFA-A RXM25-35M9 BRC1E53A-B-C BRC7F530W-S Friskluftsintag som tillval Standard dräneringspump med 675 mm lyft ökar flexibiliteten och installationstiden Effektivitetsdata FFA + RXM 25A + 25M9 35A + 35M9 50A + 50M9 60A + 60M9 Kylkapacitet Nom. kw 2,5 3,4 5 5,7 Värmekapacitet Nom. kw 3,2 4,2 5,8 7,0 Effektförbrukning Kyla Min./Nom./Max. kw Värme Min./Nom./Max. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A++ A+ Pdesign kw SEER 6,17 6,38 5,98 5,76 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A (genomsnittsklimat) Pdesign kw SCOP/A 4,24 4,10 3,90 4,04 Årlig energiförbrukning kwh EER 4,57 3,81 3,24 3,05 COP 3,90 3,50 3,49 3,41 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FFA 25A 35A 50A 60A Dimensioner Enhet Höjd x Bredd x Djup mm 260x575x575 Vikt Enhet kg 16 17,5 Dekorationspanel Modell BYFQ60CW (vit panel) / BYFQ60CS (grå panel) / BYFQ60B3W1 (standardpanel) Färg Vit (N9.5) / Vit (N9.5) + Silver/vit (RAL9010) Dimensioner Höjd x Bredd x Djup mm 46x620x620 / 46x620x620 55x700x700 Vikt kg 2,8 / 2,8 / 2,7 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 9/6,5 10/6,5 12/7,5 14,5/9,5 luftflödeshastighet Värme Hög/Låg m³/min 9/6,5 10/6,5 12/7,5 14,5/9,5 Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/Låg dba 31/25 34/25 39/27 43/32 Värme Hög/Låg dba 31/25 34/25 39/27 43/32 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7F530W (vit panel) / BRC7F530S (grå panel) / BRC7EB530W (standardpanel) Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RXM 25M9 35M9 50M9 60M9 Dimensioner Enhet Höjd x Bredd x Djup mm 550x765x285 Vikt Enhet kg Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 46/- 49/- 48/44 Värme Hög/Låg dba 47/- 49/- 49/45 Driftområde Kyla Omgivning Min.~Max. CTT -10~46 Värme Omgivning Min.~Max. CVT -15~18 Köldmedium Typ R-32 Mängd kg 0,76 1,4 1,45 TCO₂eq 0,5 0,9 1,0 GWP 675 Röranslutningar Vätska YD mm 6,35 Gas YD mm 9,5 Rörledningslängd UE - IE Max. m System Ingen extra laddning m 10 Extra köldmediemängd kg/m 0,02 (för rördragning över 10 m) Nivåskillnad IE - UE Max. m Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU. (2) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 33

34 ARGUMENTKORT Självrengörande filter för dolda undertaksenheter En unik framgångssaga upprepas Reducerade driftkostnader luftflödets riktning Självrengörande filter Reducerar driftkostnader eftersom filtret alltid är rent Ändring av verkningsgradsprofil för kanaldragen inomhusenhet under drift 100 % UNIK patentansökt Gradvis förlust av verkningsgrad p.g.a. smutsigt filter 0 % start 6 månader 12 månader Förbättrad kvalitet på rumsluften Säkerställer hela tiden optimalt luftflöde, vilket eliminerar drag eller ökade ljudnivåer Minimalt med tid erfordras för rengöring av filter Lätt att tömma smutsbehållaren med vanlig dammsugare när den är full eller utblåsgaller Inga fler smutsiga tak Unik teknik Unik och nyutvecklad filterteknik baserad på erfarenhet från Daikins självrengörande kassett Hur fungerar det? Filterrengöring sker automatiskt vid de tider som ställts in med fjärrkontrollen Dammet samlas in i en dammlåda som är integrerad i enheten När väl dammlådan är full kan dammet enkelt tas bort med en dammsugare utan att behöva öppna enheten Kombinationstabell Split / Sky Air VRV FDXM-F3 FXDQ-A BAE20A62 BAE20A82 BAE20A102 Specifikationer BAE20A62 BAE20A82 BAE20A102 Höjd (mm) 212 Bredd (mm) Bredd (mm) (inkl. upphängningsfäste) Djup (mm) 201 *OBS: kombinationen av blå celler ännu inte bekräftade 34

35 ARGUMENTKORT Multi-zonsats för dolda undertaksenheter Öka flexibiliteten: värm eller kyl ner flera rum med en inomhusenhet Zonsatsen ökar flexibiliteten hos Split-, Sky Air- och VRV-systemtillämpning genom att tillåta flera individuellt styrda klimatzoner som ska försörjas av en inomhusenhet Ökar komfortnivåerna genom att tillåta mer individuell zonstyrning -- Upp till 8 individuella zoner kan försörjas tack vare separata moduleringsspjäll -- Individuell termostat för styrning rum-för-rum eller zon-för-zon Eco-adapt reducerar strömförbrukningen tack vare användning av dynamiska börvärdestemperaturer Automatisk luftflödesjustering efter behov Enkel att installera, integrerar med Daikins inomhusenheter och systemstyrning Främjar allt-i-ett-paket för multi-zoner Tidsbesparande eftersom plenum är förmonterat med spjäll och styrenhet Reducerar mängden köldmedium som krävs i installationen Plug and playplenum Hur fungerar det? 20 C Individuell zontermostat Blueface - Airzone huvudtermostat Gränssnitt i färg för styrning av zoner Trådad kommunikation 20 C 19 C Airzone zontermostat Grafiskt gränssnitt med lågenergis e-inkdisplay för styrning av zoner Radiokommunikation Zonlåda: komplett förmonterat plenum med spjäll etc. Airzone zontermostat Termostat med knappar för styrning av temperaturen Radiokommunikation Anslutningsbart till: (preliminärt) FDXM-F3 FBQ-D ADEQ-C FXDQ-A3 FXSQ-A 35

36 FDXM-F3 + RXM-M9 Dold undertaksenhet Kompakt och dold undertaksenhet med en höjd på endast 200 mm Enhetligt sortiment för R-32 och R-410A Diskret dolda i taket: endast utsläpps- och insugsgallren är synliga Kompakta mått gör att den är lämplig för inbyggnad i ett undertak på bara 240 mm FDXM25-35F3 Medelhögt externt statiskt tryck upp till 40 Pa underlättar enhetens användning med flexibla kanaler av varierande längd Låg strömförbrukning tack vare DC-fläktmotor RXM25-35M9 BRC1E53A/B/C, BRC4C65 NYTT med alternativ för självrengöring och flera zoner Effektivitetsdata FDXM + RXM 25F3 + 25M9 35F3 + 35M9 50F3 + 50M9 60F3 + 60M9 Kylkapacitet Min./Nom./Max. kw 1,3/2,4/3,0 1,4/3,4/3,8 1,7/5,0/5,3 1,7/6,0/6,5 Värmekapacitet Min./Nom./Max. kw 1,3/3,2/4,5 1,4/4,0/5,0 1,7/5,8/6,0 1,7/7,0/8,0 Effektförbrukning Kyla Nom. kw 0,641 1,148 1,650 2,060 Värme Nom. kw 0,800 1,150 1,870 2,180 Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 36 Kyla Klass för energieffektivitet A+ A A+ A Pdesign kw 2,40 3,40 5,00 6,00 SEER 5,63 5,21 5,72 5,51 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A (genomsnittsklimat) Pdesign kw 2,60 2,90 4,00 4,60 SCOP/A 4,24 3,88 3,93 3,80 Årlig energiförbrukning kwh EER 3,74 (1) 2,96 (1) 3,03 (1) 2,91 (1) COP 4,00 (1) 3,48 (1) 3,10 (1) 3,21 (1) Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme A/A B/A B/D C/C Inomhusenhet FDXM 25F3 35F3 50F3 60F3 Dimensioner Enhet Höjd x Bredd x Djup mm 200x750x x1.150x620 Vikt Enhet kg Luftfilter Typ Flyttbar/tvättbar/mögelsäker Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 8,7/7,3 12,0/10,0 16,0/13,5 Värme Hög/Låg m³/min 8,7/7,3 16,0/13,5 Fläkt - yttre statiskt tryck Nom. Pa Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 35/27 38/30 Värme Hög/Låg dba 35/27 38/30 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B /BRC1E53AC Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / 230 1~ / 50 / Utomhusenhet RXM 25M9 35M9 50M9 60M9 Dimensioner Enhet Höjd x Bredd x Djup mm 550x765x285 Vikt Enhet kg Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 46/- 49/- 48/44 Värme Hög/Låg dba 47/- 49/- 49/45 Driftområde Kyla Omgivning Min.~Max. CTT -10~46 Värme Omgivning Min.~Max. CVT -15~18 Köldmedium Typ R-32 Mängd kg 0,76 1,4 1,45 TCO₂eq 0,5 0,9 1,0 GWP 675 Röranslutningar Vätska YD mm 6,35 Gas YD mm 9,5 Rörledningslängd UE - IE Max. m System Ingen extra laddning m 10 Extra köldmediemängd kg/m 0,02 (för rördragning över 10 m) Nivåskillnad IE - UE Max. m Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU, (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

37 FBA-A + RZAG-MV1/MY1 Dold undertaksenhet med medium ESP En slimmad men kraftfull enhet med medel statiskt tryck En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Toppeffektivitet på marknaden! Energimärkning upp till A++ Smalast enhet i sin klass, endast 245 mm (300 mm inbyggnadshöjd) och därför är låga innertak inte längre en utmaning ʯ ʯ Lägsta ljudnivån på marknaden, ner till 25 dba! Medel externt statiskt tryck upp till 150 Pa gör det möjligt att använda flexibla kanaler av varierande längd Möjlighet att ändra ESP via trådbunden fjärrkontroll, vilket möjliggör optimering av den försörjda luftvolymen Diskret dolda i taket: endast utsläpps- och insugsgallren är synliga Flexibel installation: luftens tillopp kan ändras från baksidan till botten och väljas mellan fri användning eller för anslutning till inloppsgaller Standard inbyggd kondensvattenpump med 625 mm lyfthöjd, ökar flexibiliteten och installationshastigheten RZAG MV1/MY1 FBA-A BRC1E53A-B-C BRC4C65 NYTT med alternativ för flera zoner Effektivitetsdata FBA + RZAG 71A + 100A + 125A + 140A + 71A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 71MY1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 13,4 6,80 9,50 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 7,50 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Energiklass A++ A A++ A Pdesign kw SEER 6,65 6, ,65 6, Årlig energiförbrukning kwh Värme Energiklass A+ A A+ A (genomsnittsklimat) Pdesign kw SCOP/A 4,31 4, ,31 4, Årlig energiförbrukning kwh EER 3,78 (1) 4,00 (1) 3,38 (1) 3,52 (1) 3,78 (1) 4,00 (1) 3,38 (1) 3,52 (1) COP 4,21 (1) 4,45 (1) 3,98 (1) 3,60 (1) 4,21 (1) 4,45 (1) 3,98 (1) 3,60 (1) Årlig energiförbrukning kwh Energiklass Kyla/Värme Inomhusenhet FBA 71A 100A 125A 140A 71A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 245x1.000x x1.400x x1.000x x1.400x800 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 18/12,5 29/23 34/23,5 18/12,5 29/23 34/23,5 Värme Hög/Låg m³/min 18/12,5 29/23 34/23,5 18/12,5 29/23 34/23,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 150/30/- 150/40/- 150/50/- 150/30/- 150/40/- 150/50/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/Låg dba 30/25 34/30 37/32 30/25 34/30 37/32 Värme Hög/Låg dba 31/25 36/30 38/32 31/25 36/30 38/32 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B / BRC1E53C / BRC1D528 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZAG 71MV1 100MV1 125MV1 140MV1 71MY1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 3,75 2,95 3,75 3,75 3,75 TCO₂eq 1,99 2,53 2,53 2,53 1,99 2,53 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 37

38 FBA-A + RZASG-MV1/MY1 Dold undertaksenhet med medium ESP En slimmad men kraftfull enhet med medel statiskt tryck Optimerad lufttillförselvolym En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar Externt statiskt tryck (Pa) Väljer automatiskt den mest lämpliga fläktkurvan för att uppnå enhetens nominella luftflöde inom ±10 % Varför? Karakteristiska fläktkurvor Luftflöde (märkt) Efter installation kan den verkliga kanalen skilja sig från det beräknade luftflödesmotståndet det verkliga luftflödet kan vara mycket lägre eller högre än det nominella, vilket leder till en kapacitetsförsämring eller obekväm lufttemperatur Luftflöde (verkligt) Funktionen med automatisk luftflödesjustering kommer automatiskt att anpassa enhetens fläkthastighet till alla kanaler (10 eller fler fläktkurvor finns för varje modell), vilket gör att installationsarbetet går mycket snabbare Kanalmotståndskurvor Luftflöde (med automatisk justering) ±10% Luftflöde (m 3 /h) NYTT med alternativ för flera zoner Effektivitetsdata FBA + RZASG 71A + 100A + 125A + 140A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 13,4 9,50 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 38 Kyla Energiklass A++ A+ - - A+ - - Pdesign kw SEER 6,19 5, , Årlig energiförbrukning kwh Värme Energiklass A+ A+ - - A+ - - (genomsnittsklimat) Pdesign kw SCOP/A 4,01 4, , Årlig energiförbrukning kwh EER 3,60 (1) 3,52 (1) 3,29 (1) 3,21 (1) 3,52 (1) 3,29 (1) 3,21 (1) COP 4,12 (1) 3,71 (1) 3,70 (1) 3,50 (1) 3,71 (1) 3,70 (1) 3,50 (1) Årlig energiförbrukning kwh Energiklass Kyla/Värme Inomhusenhet FBA 71A 100A 125A 140A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 245x1.000x x1.400x800 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 18/12,5 29/23 34/23,5 29/23 34/23,5 luftflödeshastighet Värme Hög/Låg m³/min 18/12,5 29/23 34/23,5 29/23 34/23,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 150/30/- 150/40/- 150/50/- 150/40/- 150/50/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/Låg dba 30/25 34/30 37/32 34/30 37/32 Värme Hög/Låg dba 31/25 36/30 38/32 36/30 38/32 Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B / BRC1E53C / BRC1D528 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZASG 71MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ ~/50/ ~/50/ ~/50/ N~/50 / N~/50 / N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU, (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

39 FBA-A + AZAS-MV1/MY1 Dold undertaksenhet med medium ESP En slimmad men kraftfull enhet med medel statiskt tryck Perfekt lösning för små verksamheter FBA-A AZAS71MV1/MY1 BRC1E53A-B-C BRC4C65 NYTT med alternativ för flera zoner Effektivitetsdata FBA + AZAS 71A + 100A + 125A + 140A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 13,0 9,50 12,1 13,0 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Energiklass A A - - A - - Pdesign kw SEER 5,57 5, , Årlig energiförbrukning kwh Värme Energiklass A A - - A - - (genomsnittsklimat) Pdesign kw SCOP/A 3,81 3, , Årlig energiförbrukning kwh EER 3,24 (1) 3,17 (1) 2,97 (1) 3,01 (1) 3,17 (1) 2,97 (1) 3,01 (1) COP 3,70 (1) 3,42 (1) 3,41 (1) 3,41 (1) 3,42 (1) 3,41 (1) 3,41 (1) Årlig energiförbrukning kwh Energiklass Kyla/Värme Inomhusenhet FBA 71A 100A 125A 140A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 245x1.000x x1.400x800 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 18/12,5 29/23 34/23,5 29/23 34/23,5 luftflödeshastighet Värme Hög/Låg m³/min 18/12,5 29/23 34/23,5 29/23 34/23,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 150/30/- 150/40/- 150/50/- 150/40/- 150/50/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/Låg dba 30/25 34/30 37/32 34/30 37/32 Värme Hög/Låg dba 31/25 36/30 38/32 36/30 38/32 Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B / BRC1E53C / BRC1D528 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet AZAS 71MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -5~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 30 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU, (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 39

40 FBA-A + RXM-M9 Dold undertaksenhet med medium ESP En slimmad men kraftfull enhet med medel statiskt tryck Kombination med Split utomhusenheter är perfekt för mindre tillämpningar som för detaljhandeln, kontor eller bostäder FBA-A RXM35M9 BRC1E53A-B-C BRC4C65 NYTT med alternativ för flera zoner Effektivitetsdata FBA + RXM 35A + 35M9 50A + 50M9 60A + 60M9 Kylkapacitet Nom. kw 3,40 5,00 5,70 Värmekapacitet Nom. kw 4,00 5,50 7,00 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 40 Kyla Klass för energieffektivitet A++ A++ A+ Pdesign kw 3,40 5,00 5,70 SEER 6,23 6,27 5,91 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A+ A+ (genomsnittsklimat) Pdesign kw 2,90 4,40 4,60 SCOP/A 4,07 4,06 4,01 Årlig energiförbrukning kwh EER 4,02 3,55 3,48 COP 4,02 3,83 3,71 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FBA 35A 50A 60A Dimensioner Enhet Höjd x Bredd x Djup mm 245x700x x1.000x800 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 15/10,5 18/12,5 Värme Hög/Låg m³/min 15/10,5 18/12,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 150/30/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/Låg dba 35/29 30/25 Värme Hög/Låg dba 37/29 31/25 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1E53A/BRC1E53B/BRC1E53C/BRC1D528 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RXM 35M9 50M9 60M9 Dimensioner Enhet Höjd x Bredd x Djup mm 550x765x285 Vikt Enhet kg Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 49/- 48/44 Värme Hög/Låg dba 49/- 49/45 Driftområde Kyla Omgivning Min.~Max. CTT -10~46 Värme Omgivning Min.~Max. CVT -15~18 Köldmedium Typ R-32 Mängd kg 0,76 1,4 1,45 TCO₂eq 0,5 0,9 1,0 GWP 675 Röranslutningar Vätska YD mm 6,35 Gas YD mm 9,5 Rörledningslängd UE - IE Max. m 30 System Ingen extra laddning m 10 Extra köldmediemängd kg/m 0,02 (för rördragning över 10 m) Nivåskillnad IE - UE Max. m 20 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

41 FDA-A + RZAG-MV1/MY1, RZASG-MV1/MY1 Dold undertaksenhet med hög ESP ESP upp till 200, idealisk för stora utrymmen Enhetligt sortiment för R-32 och R-410A Högt externt statiskt tryck upp till 200 Pa underlättar användning med olika kanaler och galler Möjlighet att ändra ESP via trådbunden fjärrkontroll, vilket möjliggör optimering av den försörjda luftvolymen Diskret dolda i taket: endast utsläpps- och insugsgallren är synliga Låg strömförbrukning tack vare särskilt framtagen DC-fläktmotor Ingen adapter krävs för DIII-inkoppling, länka din enhet till det större fastighetssystemet Flexibel installation eftersom luftens tillopp kan ändras från baksidan till undersidan Standard inbyggd kondensvattenpump med 625 mm lyfthöjd, ökar flexibiliteten och installationshastigheten RZAG MV1/MY1 FDA125A BRC1E53A-B-C BRC4C65 Sky Air Alpha-serien Sky Air Advance-serien Effektivitetsdata FDA + RZAG/RZASG 125A + 125MV1 125A + 125MY1 125A + 125MV1 125A + 125MY1 Kylkapacitet Nom. kw 12,1 12,1 12,1 12,1 Värmekapacitet Nom. kw 13,5 13,5 13,5 13,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad Kyla Klass för energieffektivitet verkningsgrad (enligt Pdesign kw EN14825) SEER Årlig energiförbrukning kwh Värme Klass för energieffektivitet (genomsnittsklimat) Pdesign kw SCOP/A Årlig energiförbrukning kwh Nominell verkningsgrad EER 3,83 3,83 3,21 3,21 COP 3,91 3,91 3,52 3,52 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FDA 125A Dimensioner Enhet Höjd x Bredd x Djup mm 300x1.400x700 Nödvändig takhöjd > mm 350 Vikt Enhet kg 45 Dekorationspanel Modell BYBS125DJW1 Färg Vit (10Y9/0,5) Dimensioner Höjd x Bredd x Djup mm 55x1.500x500 Vikt kg 6,5 Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ Kyla Hög/Låg m³/min 39/28 luftflödeshastighet Värme Hög/Låg m³/min 39/28 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 200/50/- Ljudeffektsnivå Kyla dba 66 Ljudtrycksnivå Kyla Hög/Låg dba 40/33 Värme Hög/Låg dba 40/33 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZAG/RZASG 125MY1 125MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 1.430x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Omgivning Min.~Max. CTT -20~52-15~46 Värme Omgivning Min.~Max. CVT -20~18-15~15,5 Köldmedium Typ R-32 Mängd kg 3,75 2,6 TCO₂eq 2,53 1,76 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / ~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 41

42 FAA-A + RZAG-MV1/MY1 Väggmonterad enhet En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Platt, snygg frontpanel smälter bra in i alla miljöer och den är dessutom enklare att rengöra Luften distribueras behagligt uppåt och nedåt tack vare 5 olika utloppsvinklar som kan programmeras via fjärrkontrollen Underhållsarbete kan lätt utföras från enhetens framsida Effektivitetsdata FAA + RZAG 71A + 71MV1 100A + 100MV1 71A + 71MY1 100A + 100MY1 Kylkapacitet Nom. kw 6,80 9,50 6,80 9,50 Värmekapacitet Nom. kw 7,5 10,8 7,5 10,8 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 42 Kyla Klass för energieffektivitet A++ A++ A++ A++ Pdesign kw SEER 7,03 6,42 7,03 6,42 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A+ A+ A+ (genomsnittsklimat) Pdesign kw - - SCOP/A 4,02 4,01 4,02 4,01 Årlig energiförbrukning kwh EER 3,45 3,77 3,45 3,77 COP 3,89 3,61 3,89 3,61 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FAA 71A 100A 71A 100A Dimensioner Enhet Höjd x Bredd x Djup mm 290x1.050x x1.200x x1.050x x1.200x240 Vikt Enhet kg Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 18/14 26/19 18/14 26/19 Värme Hög/Låg m³/min 18/14 26/19 18/14 26/19 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 45/40 49/41 45/40 49/41 Värme Hög/Låg dba 45/40 49/41 45/40 49/41 Köldmedium Typ R-32 / R-410A Kontrollsystem Infraröd fjärrkontroll BRC7EB518 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B /BRC1E53C / BRC1D52 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZAG 71MY1 100MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 2,95 3,75 TCO₂eq 1,99 2,53 1,99 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

43 FAA-A + RZASG-MV1/MY1 Väggmonterad enhet En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar FAA100A RZASG BRC1E53A-B-C BRC7EB518 Effektivitetsdata FAA + RZASG 71A + 71MV1 100A + 100MV1 100A + 100MY1 Kylkapacitet Nom. kw 6,80 9,50 Värmekapacitet Nom. kw 7,50 10,8 Effektförbrukning Kyla Nom. kw - - Värme Nom. kw - - Årstidsrelaterad Kyla Klass för energieffektivitet A++ A+ verkningsgrad (enligt Pdesign kw - - EN14825) SEER 6,41 5,83 Årlig energiförbrukning kwh - - Värme Klass för energieffektivitet A A+ (genomsnittsklimat) Pdesign kw - - SCOP/A 3,90 4,01 Årlig energiförbrukning kwh - - Nominell verkningsgrad EER 3,21 3,11 COP 3,67 3,42 Årlig energiförbrukning kwh - - Energimärkningsdirektivet Kyla/Värme - - Inomhusenhet FAA 71A 100A Dimensioner Enhet Höjd x Bredd x Djup mm 290x1.050x x1.200x240 Vikt Enhet kg Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 18/14 26/19 Värme Hög/Låg m³/min 18/14 26/19 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 45/40 49/41 Värme Hög/Låg dba 45/40 49/41 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7EB518 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B /BRC1E53C / BRC1D52 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZASG 71MV1 100MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 TCO₂eq 1,65 1,76 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 43

44 FAA-A + AZAS-MV1/MY1 Väggmonterad enhet En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar FAQ100C9 AZAS71MV1/MY1 BRC1E53A-B-C BRC7EB518 Effektivitetsdata FAA + AZAS 71A + 71MV1 100A + 100MV1 100A + 100MY1 Kylkapacitet Nom. kw 6,80 9,50 Värmekapacitet Nom. kw 7,50 10,8 Effektförbrukning Kyla Nom. kw - - Värme Nom. kw - - Årstidsrelaterad Kyla Klass för energieffektivitet A+ A verkningsgrad (enligt Pdesign kw - - EN14825) SEER 5,77 5,25 Årlig energiförbrukning kwh - - Värme Klass för energieffektivitet A A (genomsnittsklimat) Pdesign kw - - SCOP/A 3,81 3,81 Årlig energiförbrukning kwh - - Nominell verkningsgrad EER 2,89 2,80 COP 3,30 3,08 Årlig energiförbrukning kwh - - Energimärkningsdirektivet Kyla/Värme - - Inomhusenhet FAA 71A 100A Dimensioner Enhet Höjd x Bredd x Djup mm 290x1.050x x1.200x240 Vikt Enhet kg Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 18/14 26/19 Värme Hög/Låg m³/min 18/14 26/19 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 45/40 49/41 Värme Hög/Låg dba 45/40 49/41 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7EB518 Kabelansluten fjärrkontroll BRC1E53A / BRC1E53B /BRC1E53C / BRC1D52 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet AZAS 71MV1 100MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -5~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 TCO₂eq 1,65 1,76 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 30 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

45 45

46 FHA-A+RZAG-MV1/MY1 Takupphängd enhet För stora rum utan undertak eller fria golvytor En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Idealisk för komfortabelt luftflöde i stora rum tack vare Coanda-effekten: upp till 100 utblåsvinkel Även rum med takhöjd upp till 3,8 m kan värmas upp eller kylas ned väldigt enkelt utan kapacitetsförlust Kan enkelt monteras i hörn och trånga utrymmen eftersom den bara behöver 30 mm serviceutrymme på sidan Luftutsläpp Luftinlopp 30 eller mer 30 eller mer (Serviceutrymme) (Serviceutrymme) Hinder Effektivitetsdata FHA + RZAG 71A + 100A + 125A + 140A + 71A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 71MY1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,5 12,1 13,4 6,80 9,5 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 7,50 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 46 Kyla Klass för energieffektivitet A++ A A++ A Pdesign kw SEER 7,51 6, ,51 6, Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A A+ A (genomsnittsklimat) Pdesign kw SCOP/A 4,32 4, ,32 4, Årlig energiförbrukning kwh EER 3,96 4,31 3,59 3,48 3,96 4,31 3,59 3,48 COP 4,34 4,42 3,90 3,63 4,34 4,42 3,90 3,63 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FHA 71A 100A 125A 140A 71A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 235x1.270x x1.590x x1.270x x1.590x690 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 20,5/14 28/20 31/23 34/24 20,5/14 28/20 31/23 34/24 Värme Hög/Låg m³/min 20,5/14 28/20 31/23 34/24 20,5/14 28/20 31/23 34/24 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 38/34 42/34 44/37 46/38 38/34 42/34 44/37 46/38 Värme Hög/Låg dba 38/34 42/34 44/37 46/38 38/34 42/34 44/37 46/38 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7G53 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZAG 71MY1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 3,75 2,95 3,75 3,75 3,75 TCO₂eq 1,99 2,53 2,53 2,53 1,99 2,53 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

47 FHA-A + RZASG-MV1/MY1 Takupphängd enhet För stora rum utan undertak eller fria golvytor En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar FHA60-71A RZAG MV1/MY1 BRC1E53A-B-C BRC7G53 Effektivitetsdata FHA + RZASG 71A + 100A + 125A + 140A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 13,4 9,50 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A+ A+ - - A+ - - Pdesign kw SEER 5,95 5, , Årlig energiförbrukning kwh Värme Klass för energieffektivitet A A - - A - - (genomsnittsklimat) Pdesign kw SCOP/A 3,90 3, , Årlig energiförbrukning kwh EER 3,51 3,37 2,95 3,16 3,37 2,95 3,16 COP 4,15 3,65 3,83 3,41 3,65 3,83 3,41 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FHA 71A 100A 125A 140A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 235x1.270x x1.590x690 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 20,5/14 28/20 31/23 34/24 28/20 31/23 34/24 Värme Hög/Låg m³/min 20,5/14 28/20 31/23 34/24 28/20 31/23 34/24 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 38/34 42/34 44/37 46/38 42/34 44/37 46/38 Värme Hög/Låg dba 38/34 42/34 44/37 46/38 42/34 44/37 46/38 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7G53 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RZASG 71MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU. (2) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 47

48 FHA-A + RXM-M9 Takupphängd enhet För stora rum utan undertak eller fria golvytor Kombination med split utomhusenheter är perfekt för mindre tillämpningar som för detaljhandeln, kontor eller bostäder Enhetligt sortiment för R-32 och R-410A Idealisk för komfortabelt luftflöde i stora rum tack vare Coanda-effekten: upp till 100 utblåsvinkel Även rum med takhöjd upp till 3,8 m kan värmas upp eller kylas ned väldigt enkelt utan kapacitetsförlust Kan enkelt monteras i hörn och trånga utrymmen eftersom den bara behöver 30 mm serviceutrymme på sidan. FHA60-71A Luftutsläpp Luftinlopp 30 eller mer 30 eller mer (Serviceutrymme) (Serviceutrymme) Hinder RXM35M9 BRC1E53A-B-C BRC7G53 Effektivitetsdata FHA + RXM 35A + 35M9 50A + 50M9 60A + 60M9 Kylkapacitet Nom. kw 3,4 5,0 5,7 Värmekapacitet Nom. kw 4,0 6,0 7,2 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 48 Kyla Klass för energieffektivitet A++ A+ Pdesign kw SEER 6,24 5,92 6,08 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A A+ (genomsnittsklimat) Pdesign kw SCOP/A 4,43 3,86 3,87 Årlig energiförbrukning kwh EER 3,73 3,21 3,29 COP 4,08 3,35 3,32 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FHA 35A 50A 60A Dimensioner Enhet Höjd x Bredd x Djup mm 235x960x x1.270x690 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 14/10 15/10 19,5/11,5 Värme Hög/Låg m³/min 14/10 15/10 19,5/11,5 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 36/31 37/32 37/33 Värme Hög/Låg dba 36/31 37/32 37/33 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7G53 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Utomhusenhet RXM 35M9 50M9 60M9 Dimensioner Enhet Höjd x Bredd x Djup mm 550x765x285 Vikt Enhet kg Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 49/- 48/44 Värme Hög/Låg dba 49/- 49/45 Driftområde Kyla Omgivning Min.~Max. CTT -10~46 Värme Omgivning Min.~Max. CVT -15~18 Köldmedium Typ R-32 Mängd kg 0,76 1,4 1,45 TCO₂eq 0,5 0,9 1,0 GWP 675 Röranslutningar Vätska YD mm 6,35 Gas YD mm 9,5 Rörledningslängd UE - IE Max. m 30 System Ingen extra laddning m 10 Extra köldmediemängd kg/m 0,02 (för rördragning över 10 m) Nivåskillnad IE - UE Max. m 20 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU. (2) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

49 49

50 FUA-A + RZAG-MV1/MY1 Takupphängd 4-vägsblåsande enhet Unik Daikin-enhet för höga rum utan undertak eller fria golvytor En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Även rum med takhöjd upp till 3,5 m kan värmas upp eller kylas ned väldigt enkelt utan kapacitetsförlust Individuell luftriktarstyrning: flexibilitet att passa alla rumsutformningar utan att behöva flytta på enheten! 5 olika vinklar mellan 0 och 60 kan programmeras via fjärrkontrollen Stilren enhet smälter in i alla miljöer. Luftriktarna stängs helt och hållet när de inte används och det finns inga luftintagsgaller synliga UNIK Optimal komfort garanterad med automatisk luftflödesjustering till önskad belastning Standard dräneringspump med 500 mm lyft ökar flexibiliteten och installationstiden Effektivitetsdata FUA + RZAG 71A + 71MV1 100A + 100MV1 125A + 125MV1 71A + 71MY1 100A + 100MY1 125A + 125MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 6,80 9,50 12,1 Värmekapacitet Nom. kw 7,50 10,8 13,5 7,50 10,8 13,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 50 Kyla Klass för energieffektivitet A++ A++ - A++ A++ - Pdesign kw SEER 7,02 6,42-7,02 6,42 - Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A+ - A+ A+ - (genomsnittsklimat) Pdesign kw SCOP/A 4,20 4,50-4,20 4,50 - Årlig energiförbrukning kwh EER 4,14 4,22 3,47 4,14 4,22 3,47 COP 4,47 4,08 4,08 4,47 4,08 4,08 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FUA 71A 100A 125A 71A 100A 125A Dimensioner Enhet Höjd x Bredd x Djup mm 198x950x950 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 23/16 31/20 32,5/20,5 23/16 31/20 32,5/20,5 Värme Hög/Låg m³/min 23/16 31/20 32,5/20,5 23/16 31/20 32,5/20,5 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 41/35 46/39 47/40 41/35 46/39 47/40 Värme Hög/Låg dba 41/35 46/39 47/40 41/35 46/39 47/40 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7C58 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B /BRC1E53AC Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZAG 71MY1 100MY1 125MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 2,95 3,75 3,75 TCO₂eq 1,99 2,53 2,53 1,99 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

51 FUA-A + RZASG-MV1/MY1 Takupphängd 4-vägsblåsande enhet Unik Daikin-enhet för höga rum utan undertak eller fria golvytor En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar FUA-A RZAG MV1/MY1 BRC1E53A-B-C BRC7CB58 Effektivitetsdata FUA + RZASG 71A + 71MV1 100A + 100MV1 125A + 125MV1 100A + 100MY1 125A + 125MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 9,50 12,1 Värmekapacitet Nom. kw 7,50 10,8 13,5 10,8 13,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A++ A+ - A+ - Pdesign kw SEER 6,16 5,83-5,83 - Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A+ - A+ - (genomsnittsklimat) Pdesign kw SCOP/A 3,90 4,01-4,01 - Årlig energiförbrukning kwh EER 3,37 3,37 2,70 3,37 2,70 COP 3,79 3,65 3,48 3,65 3,48 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FUA 71A 100A 125A 100A 125A Dimensioner Enhet Höjd x Bredd x Djup mm 198x950x950 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 23/16 31/20 32,5/20,5 31/20 32,5/20,5 Värme Hög/Låg m³/min 23/16 31/20 32,5/20,5 31/20 32,5/20,5 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 41/35 46/39 47/40 46/39 47/40 Värme Hög/Låg dba 41/35 46/39 47/40 46/39 47/40 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC7C58 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZASG 71MV1 100MY1 125MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,6 2,6 TCO₂eq 1,65 1,76 1,76 1,76 1,76 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 51

52 FVA-A + RZAG-MV1/MY1 Golvplacerad enhet För kommersiella utrymmen med högt i tak En kombination av Sky Air Alpha-serien säkerställer bästa kvalitet, med högsta effektivitet och prestanda Enhetligt sortiment för R-32 och R-410A Perfekt lösning för kommersiella miljöer Minskning av temperaturvariationen genom automatiskt fläkthastighetsval eller fritt valbar 3 stegs fläkthastighet Förbättrad komfort till följd av bättre luftflödesfördelning från det vertikala utblåset, vilket möjliggör manuell justering av luftutloppsblad överst på enheten Inställbart horisontellt utflöde för att bättre passa rummets utformning (via trådansluten fjärrkontroll BRC1E52) Alla upp Sidovy blad till luftutblås Alla ned Upp Ner Effektivitetsdata FVA + RZAG 71A + 100A + 125A + 140A + 71A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 71MY1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 13,4 6,80 9,50 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 7,50 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad 52 Kyla Klass för energieffektivitet A++ A+ - - A++ A+ - - Pdesign kw SEER 6,81 5, ,81 5, Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ A+ - - A+ A+ - - (genomsnittsklimat) Pdesign kw SCOP/A 4,05 4, ,05 4, Årlig energiförbrukning kwh EER 3,42 4,00 3,27 3,37 3,42 4,00 3,27 3,37 COP 3,82 4,15 3,70 3,61 3,82 4,15 3,70 3,61 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FVA 71A 100A 125A 140A 71A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 1.850x600x x600x x600x x600x350 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 18/14 28/22 28/24 30/26 18/14 28/22 28/24 30/26 Värme Hög/Låg m³/min 18/14 28/22 28/24 30/26 18/14 28/22 28/24 30/26 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 43/38 50/44 51/46 53/48 43/38 50/44 51/46 53/48 Värme Hög/Låg dba 43/38 50/44 51/46 53/48 43/38 50/44 51/46 53/48 Köldmedium Typ R-32 / R-410A Styrsystem Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZAG 71MY1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 990x940x x940x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -20~52 Värme Min.~Max. CVT -20~18 Köldmedium Typ R-32 Mängd kg 2,95 3,75 3,75 3,75 2,95 3,75 3,75 3,75 TCO₂eq 1,99 2,53 2,53 2,53 1,99 2,53 2,53 2,53 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m System Ingen extra laddning m 40 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU (2) MFA används för att välja skyddsbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data.

53 FVA-A + RZASG-MV1/MY1 Golvplacerad enhet För kommersiella utrymmen med högt i tak En kombination med Sky Air Advance-serien säkerställer mycket för pengarna för alla typer av kommersiella tillämpningar FVA71A RZAG MV1/MY1 BRC1E53A-B-C Effektivitetsdata FVA + RZASG 71A + 100A + 125A + 140A + 100A + 125A + 140A + 71MV1 100MV1 125MV1 140MV1 100MY1 125MY1 140MY1 Kylkapacitet Nom. kw 6,80 9,50 12,1 13,4 9,50 12,1 13,4 Värmekapacitet Nom. kw 7,50 10,8 13,5 15,5 10,8 13,5 15,5 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A+ A+ - - A+ - - Pdesign kw SEER 5,83 5, , Årlig energiförbrukning kwh Värme Klass för energieffektivitet A A+ - - A+ - - (genomsnittsklimat) Pdesign kw SCOP/A 3,86 4, , Årlig energiförbrukning kwh EER 3,21 3,37 2,81 3,16 3,37 2,81 3,16 COP 3,69 3,65 3,47 3,41 3,65 3,47 3,41 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FVA 71A 100A 125A 140A 100A 125A 140A Dimensioner Enhet Höjd x Bredd x Djup mm 1.850x600x x600x350 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 18/14 28/22 28/24 30/26 28/22 28/24 30/26 Värme Hög/Låg m³/min 18/14 28/22 28/24 30/26 28/22 28/24 30/26 Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 43/38 50/44 51/46 53/48 50/44 51/46 53/48 Värme Hög/Låg dba 43/38 50/44 51/46 53/48 50/44 51/46 53/48 Köldmedium Typ R-32 / R-410A Styrsystem Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B /BRC1E53AC Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RZASG 71MV1 100MY1 125MY1 140MY1 Dimensioner Enhet Höjd x Bredd x Djup mm 770x900x x940x x940x x940x x940x x940x x940x320 Vikt Enhet kg Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Nom. dba Värme Nom. dba Driftområde Kyla Min.~Max. CTT -15~46 Värme Min.~Max. CVT -15~15,5 Köldmedium Typ R-32 Mängd kg 2,45 2,6 2,6 2,9 2,6 2,6 2,9 TCO₂eq 1,65 1,76 1,76 1,96 1,76 1,76 1,96 GWP 675 Röranslutningar Rörledningslängd UE - IE Max. m 50 System Ingen extra laddning m 30 Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~/50/ N~/50 / *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU. (2) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 53

54

55 FNA-A + RXM-M9 Dold golvplacerad enhet Designad för att vara dold i vägg Kombination med split utomhusenheter är perfekt för mindre tillämpningar som för detaljhandeln, kontor eller bostäder Enhetligt sortiment för R-32 och R-410A Idealisk för installation på kontor, hotell och i bostäder Smälter in utan problem med alla invändiga dekorer: endast sug- och utloppsgallren är synliga Enhetens låga höjd (620 mm) gör att den passar perfekt under ett fönster Kräver väldigt litet installationsutrymme då djupet endast är 200 mm Hög ESP möjliggör flexibel installation RXM35M9 FNQ-A BRC1E53A-B-C BRC4C65 Effektivitetsdata FNA + RXM 25A + 25M9 35A + 35M9 50A + 50M9 60A + 60M9 Kylkapacitet Nom. kw 2,60 3,40 5,00 6,00 Värmekapacitet Nom. kw 3,20 4,00 5,80 7,00 Effektförbrukning Kyla Nom. kw Värme Nom. kw Årstidsrelaterad verkningsgrad (enligt EN14825) Nominell verkningsgrad Kyla Klass för energieffektivitet A+ A Pdesign kw 2,60 3,40 5,00 6,00 SEER 5,68 5,70 5,77 5,56 Årlig energiförbrukning kwh Värme Klass för energieffektivitet A+ (genomsnittsklimat) Pdesign kw 2,80 2,90 4,00 4,60 SCOP/A 4,24 4,05 4,09 4,16 Årlig energiförbrukning kwh EER 3,80 3,09 3,38 2,70 COP 4,00 3,48 3,34 3,11 Årlig energiförbrukning kwh Energimärkningsdirektivet Kyla/Värme Inomhusenhet FNA 25A 35A 50A 60A Dimensioner Enhet Höjd x Bredd x Djup mm 620 / 720(2)x750x / 720(2)x1.150x200 Vikt Enhet kg Luftfilter Typ Plastnät, mögelbeständigt Fläkt-/ luftflödeshastighet Kyla Hög/Låg m³/min 8,7/7,3 16,0/13,5 Värme Hög/Låg m³/min 8,7/7,3 16,0/13,5 Fläkt - yttre statiskt tryck Hög/nom./maximalt tillgänglig/hög Pa 48/30/- 49/40/- Ljudeffektsnivå Kyla dba Ljudtrycksnivå Kyla Hög/Låg dba 33/28 36/30 Värme Hög/Låg dba 33/28 36/30 Köldmedium Typ R-32 / R-410A Styrsystem Infraröd fjärrkontroll BRC4C65 Kabelansluten fjärrkontroll BRC1D52 / BRC1E53A / BRC1E53B / BRC1E53C Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50/60 / /220 Utomhusenhet RXM 25M9 35M9 50M9 60M9 Dimensioner Enhet Höjd x Bredd x Djup mm 550x765x285 Vikt Enhet kg Ljudeffektsnivå Kyla dba Värme dba Ljudtrycksnivå Kyla Hög/Låg dba 46/- 49/- 48/44 Värme Hög/Låg dba 47/- 49/- 49/45 Driftområde Kyla Omgivning Min.~Max. CTT -10~46 Värme Omgivning Min.~Max. CVT -15~18 Köldmedium Typ R-32 Mängd kg 0,76 1,4 1,45 TCO₂eq 0,5 0,9 1,0 GWP 675 Röranslutningar Vätska YD mm 6,35 Gas YD mm 9,5 Rörledningslängd UE - IE Max. m System Ingen extra laddning m 10 Extra köldmediemängd kg/m 0,02 (för rördragning över 10 m) Nivåskillnad IE - UE Max. m Strömförsörjning Fas / Frekvens / Spänning Hz / V 1~ / 50 / Ström - 50 Hz Max amperestyrka i säkring (MFA) A *Anm: blå celler innehåller preliminära data (1) EER/COP enligt Eurovent 2012, endast för användning utanför EU. (2) Inklusive installationsben (3) MFA används för att välja strömbrytare och jordfelsbrytare. För mer information om varje kombination, se ritningen för elektriska data. 55

56 Framtiden ligger i dina händer Daikin Introducerar den nya Sky Air A-serien med ultraeffektiv Bluevolution R32-teknik, tillgänglig i tre modeller: world-class Alpha, Advance och Active. Den nya Sky Air med R32 levererar framtidssäkrad, best-in-class klimatstyrning för ditt företag och dina kunder. Designflexibilitet. Kompaktare. Tystare. Med ett utökat driftintervall vid alla klimatförhållanden. Hjälpen finns nära. Snabbare och enklare installation och användbarhet, även för utbytessystem. Daikin i systemets hjärta. Enastående låga driftkostnader. Ännu lägre miljöpåverkan. Allt tack vare Daikins beprövade, testade och betrodda teknik. Utrustad för komfort. Optimal fjärrstyrning, utrustad enligt dina kunders individuella behov. R32 är en branschrevolution. Bli en del av den. Få ett försprång mot konkurrenterna. Prata med Daikin om Sky Air idag. Daikin Europe N.V. Naamloze Vennootschap Zandvoordestraat Oostende Belgien BE RPR Oostende (ansvarig utgivare) Daikin Europe N.V. deltar i Eurovent Certification Programme för vätskekylare (LCP), luftbehandlingsenheter (AHU), fläktkonvektorenheter (FCU) samt system med varierbart flöde av köldmediet (VRF). Kontrollera certifikatets nuvarande giltighet på nätet: eller: ECPSV /17 Den aktuella publikationen är enbart skapad i informationssyfte och utgör därför inte något bindande erbjudande från Daikin Europe N.V. Daikin Europe N.V. har sammanställt denna publikation efter bästa förmåga. Ingen uttrycklig eller antydd garanti lämnas för fullständighet, riktighet, tillförlitlighet eller lämplighet för speciellt syfte av innehållet och produkterna och tjänsterna som presenteras häri. Specifikationer kan komma att ändras utan föregående avisering därom. Daikin Europe N.V. avvisar uttryckligen allt ansvar för eventuell direkt eller indirekt skada, i den vidaste bemärkelse, som uppstår från eller är relaterad till användningen och/eller tolkningen av denna publikation. Allt innehåll är upphovsrättsskyddat av Daikin Europe N.V. Tryckt på icke-klorblekt papper.
