HANDTAG. Handtag. Handtag. Handtag. Handtag. Handtag. Handtag. Handtag. Handtag. Artikelnr: Artikelnr:

Transkript

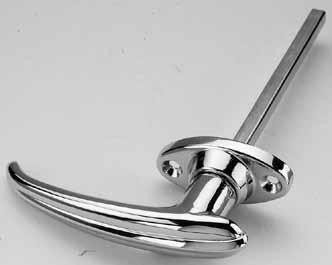

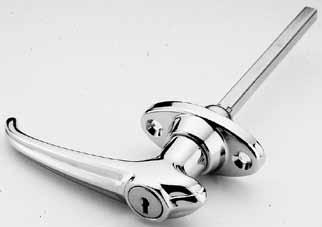

1 HANDTAG F1 Handtag Med nyckellåsning. Förkromat. Handtagets längd 160 mm. Rosett c/c 44mm. 4-kantslängd 140mm. Extra kraftigt utförande. Fyrkanttapp 8mm. Artikelnr: 0012 Handtag Med nyckellåsning. Förkromat. Handtagets längd 130mm. Rosett c/c 44mm. 4-kantslängd 125mm. Fyrkanttapp 8mm. Artikelnr: 0014 Handtag Med nyckellåsning. Förkromat. Handtagets längd 115 mm. Fyrkantslängd 125mm. Rosett c/c44mm. Fyrkanttapp 8mm. Artikelnr: 0047 Artikelnr: 0048 L-handtag med låsning, svart pulverlack. Handtag Utan nyckellåsning. Förkromat. Handtagets längd 100mm. Rosett c/c 44mm. 4-kantslängd 125mm. Fyrkanttapp 8mm. Artikelnr: 0045 Handtag Med nyckellåsning. Förkromat. Handtagets längd 100mm. Rosett c/c 44mm. 4-kantslängd 125mm. Artikelnr: Handtag Med nyckellåsning. Förkromat. Handtagets längd 105mm. Rosett c/c 44mm. 4-kantslängd 125mm. Fyrkanttapp 8mm. Artikelnr: 1459 Med nyckellåsning. Förkromat. Handtagets längd 100mm. Rosett c/c 36mm. 4-kantslängd 125mm. Fyrkanttapp 8mm. Artikelnr: 0046A.01 Handtag Med nyckellåsning. Förkromat. Handtagets längd 100mm. Artikelnr: 0010 Rosett c/c 38mm. 4-kantslängd 125mm. T-handtag med låsning. Förkromat, gängad Artikelnr: 0011 fyrkantstapp M10. Som 0010 men med gängad 4-kantstapp Artikelnr: mm och rosett c/c 44mm. M10. I sats om 3 handtag med samma nyckelnummer. Artikelnr: Dito, styckvis. Handtag Ett extra kraftigt handtag med nyckellåsning och skydd över nyckelhålet. Fastsättning med 2 skruvar c/c 51mm på rosettens baksida. 97mm gängad 4 kanttapp. M10. Handtagets bredd 110mm. T-handtag med låsning. Förkromat, gängad Artikelnr: fyrkantstapp M10. Som ovan men med rostfritt innanmäte, sats om 3 handtag. Samma nyckelnr. Artikelnr: 0019R Artikelnr: 0019R.01 Rostfritt innanmäte, dito, styckvis. Artikelnr: Låsskydd för 0019 AB KAROSSERITILLBEHÖR - Malmö tel

2 F2 HANDTAG / DRAGHANDTAG Handtag Handtag med lås. Längd 101mm rosett cc 44,5, förkromat. Fyrkanttapp 8mm. Artikelnr: Handtag Handtag utan låsning. Längd 113mm rocett cc 44,5, förkromat. Fyrkanttapp 8mm. Artikelnr: Artikelnr: Som ovan med låsning. Draghandtag Svartlackerad plåt. Artikelnr: 0056 Artikelnr: 0057 Totallängd 200 mm. Hålavstånd 167/33 mm Totallängd 140 mm. Hålavstånd 120/18 mm. Draghandtag Galvaniserad plåt. Artikelnr: 0055 Totallängd 165 mm. Hålavstånd 135/27 mm. Artikelnr: 0055A Totallängd 200 mm. Hålavstånd 166/32 mm. Artikelnr: 0055B Totallängd 140 mm. Hålavstånd 120/18 mm. Draghandtag Svart plast. Totallängd 270 mm. Artikelnr: 0093 Draghandtag Svart hårdgummi med inlagd stålprofil. Tot.längd 190 mm. Hålavstånd 160 mm. Artikelnr: 0095 Höjd 55mm Artikelnr: Plastplugg för 0095 Tot.längd 280 mm. Hålavstånd 250 mm. Artikelnr: 0096 Höjd 55mm. - abkati@abkati.se

3 DRAGHANDTAG F3 Draghandtag Polyuretanöverdragen stålskena. Lämplig som instegshandtag. Totallängd 300 mm. Hålavstånd 165 och 213mm. Höjd: 75mm. Artikelnr: 0092 Artikelnr: 0085 Gult polyuretan. Totallängd 300mm. Draghandtag Svart PVC. Totallängd 173 mm. Hålavstånd 140mm. Bredd 25mm. Höjd 38mm. Artikelnr: 0094 Draghandtag Svart PVC, för infällning. Yttermått 100x62. Artikelnr: 0089 Mått för infällning 70x35, djup 25mm. Yttermått 133x60. Artikelnr: 0097 Mått för infällning 95x45, djup 21mm. Handtag Infällt handtag i stål, kompositövergjutet. Artikelnr: 0087 Dia. 5 mm 22mm 170 mm 230 mm dia. 10 mm i försänkningen 30mm Draghandtag rostfritt Kraftig modell. Artikelnr: Draghandtag infällt rostfritt Med fjäderbelastat handtag. Yttermått 134x84mm. Djup 8mm. Artikelnr: AB KAROSSERITILLBEHÖR - Malmö tel

4 F4 DRAGHANDTAG Draghandtag svart Draghandtag svart plast. Höjd 40mm. Längd 245mm. CC-mått 203mm. Fästhål diameter 6,3mm. Artikelnr: Draghandtag svart Med täckpluggar. Höjd 44mm. Längd 170mm. CC-mått 145mm. Fästhål diameter 6,3mm. Artikelnr: Artikelnr: Vitt Draghandtag svart Med täckpluggar. Längd 141mm. CC-mått 120mm. Fästhål diameter 5,2mm. Artikelnr: Draghandtag svart Höjd 66mm. Längd 175mm cc 150mm. Artikelnr: Drag- och fotstegshandtag Av kraftig modell. Artikelnr: abkati@abkati.se

5 INNERHANDTAG / KLAFFLÅS F5 Innerhandtag Förkromat, för 8 mm fyrkanttapp. Komplett med mutter. Längd 120 mm. Artikelnr: Artikelnr: Handtag utan mutter. Artikelnr: Kupolmutter M8. Innerhandtag Levereras komplett med insats och sprint. Artikelnr: 0277A Längd 115 mm Förkromad 3-delad rosett till handtag 0277A. Artikelnr: 0277B Utvändig diam. 38 mm. Invändig diam. 15 mm. Artikelnr: 0277S Sprint 13,8 x 3,1 mm. Artikelnr: 0070 Insats för reduktion av fyrkanthålet till 8 mm. Artikelnr: Innerhandtag. Längd 115mm. Klafflås Rostfritt, för infällning. Med nyckellåsning och låskolv av nylon. Infällningsmått 112 x 72 mm. Totallängd 128mm, bredd 102mm. Artikelnr: Artikelnr: Som ovan, men i galvaniserat utförande. Handtagsknopp, för montering på Artikelnr: låskolvens insida. Artikelnr: Låscylinder med 2 st nycklar. Artikelnr: Kolvbleck, rostfritt, för infällning i dörrstolpen. Klafflås Förzinkat, för infällning, utan nyckellåsning. Utan fästhål. Totallängd 140mm, bredd 108mm. Infällningsmått 105 x 76mm. Artikelnr: 0040 Artikelnr: Nyckel FS880 Artikelnr: 0041 D:o i rostfritt stål, för infäll. Med nyckellåsning och fästhål Artikelnr: Låscylinder med nycklar. Artikelnr: Packning Klaffhandtag 108x140mm. Rostfritt, inkl. packning, för infällning. Artikelnr: 0040R Utan låsning. Artikelnr: 0043 Med krok-kolv med låsning. Klafflås Rostfritt stål, för infällning, med nyckellåsning. Totallängd 120mm, bredd 95mm. Infällningsmått 97 x 70mm. Artikelnr: 0042 Artikelnr: 0039 Som ovan utan låsning. AB KAROSSERITILLBEHÖR - Malmö tel

6 F6 SKÅLHANDTAG Skålhandtag Skålhandtag för infällning, med nyckellåsning och infällt T-handtag. Rostfritt stål. Är monterad för vänster men kan ändras till höger genom att låstunga monteras. Artikelnr: Skålhandtag Skålhandtag som , men med låstunga och stänger för 3-vägs låsning. Stånglängd: 1145mm (x2). Diam: 9mm. Artikelnr: B C A J H G D E I F A B C D E F G H I J - 120mm - 125mm - 69mm cc - 95mm cc - 68mm max - 30mm - 70mm - 7,5mm dia mm. Lev 51mm. - Låstunga tj. 5mm. Br. 30mm B J F C A H D G E I A B C D E F G H I J - 120mm - 125mm - 69mm cc - 95mm cc - 45mm max - 52mm - 70mm - 7,5mm dia - 27mm. - 30mm Skålhandtag Rostfritt med infällt T-handtag. Nyckellåsning, vänstermontage, låscylindern försedd med nyckellock. Artikelnr: Utan låstunga med 45x8mm M10 gängad Artikelnr: kantstapp. Reservdelar för & Artikelnr: Packning Artikelnr: Låstunga för vänster/högermontage. Artikelnr: Låscylinder Artikelnr: Låscylinder med nyckellock i metall (dropp) Artikelnr: Nyckellock i plast Tryckknappshandtag Med nyckellåsning. Svart plast. Längd 174 mm. Höjd 40mm. Artikelnr: Artikelnr: Skyddsbygel för handtag Skålhandtag Fabrikat: Weston. Artikelnr: Enbart handtag utan nyckellåsning. Förkromat Skål höger, av obehandlad pressad plåt. Artikelnr: Utvändigt mått 155 x 165 mm Artikelnr: 0068 Låscylinder med 2 st nycklar. Handtag med nyckellåsning. Förkromat. Artikelnr: Handtagslängd 110 mm. 4-kantslängd 125mm. Artikelnr: Skål vänster. I övrigt som ovan. Bilden visar en vänsterskål. - abkati@abkati.se

7 SKÅLHANDTAG / KLAFFLÅS F7 Skålhandtag Infällt skålhandtag med T-vred och låsning. Inkl packning. Fyrkanttapp 8mm. Artikelnr: Artikelnr: Skål till Artikelnr: Handtag dito, rostfritt. Drophandtag med låsning Drop T-handtag med låsning av kompositmaterial. Artikelnr: Klafflås Svart plast för infällning med nyckellåsning. Artikelnr: AB KAROSSERITILLBEHÖR - Malmö tel

8 F8 INNERLÅS Innerlås Tillverkad i gjutet stål med en zinklegering. En tapp förbinder dessa, längd beroende på vilken paneltjocklek. Kombineras med klafflås för att låsning skall erhållas. Grått. Artikelnr: Artikelnr: Monteringsplatta, grå. Artikelnr: Tapp, 25mm Artikelnr: Tapp, 30mm. Artikelnr: Tapp, 35mm. Artikelnr: Tapp, 39mm. Klafflås Gjutet, med nyckellåsning. Grått. För kombination med innerlås Artikelnr: diam. 5, ,1 51, diam. 5,1 Innerlås Förkromat med dragkula och spärr. Artikelnr: Mittlås rostfritt för infällning Med nyckellåsning Artikelnr: Artikelnr: Stång L=530mm för Åtgår 2 st. Artikelnr: Kolvlås glav med fjädrande kolv för abkati@abkati.se

9 STÅNGLÅS / INNERLÅS F9 Stånglås Stånglås för infällning, rostfritt. Levereras utan rör, ändbeslag och låscylinder. Inbyggnadsmått 282 x 115 x 30 mm. Artikelnr: 0342R.01 Stånglås avsett för rördiameter 16 mm Reservdelar till Stånglås 0341R.01, 0342R.01 Artikelnr: 0341R.04 Keeper, höger. Artikelnr: 0341R.05 Keeper, vänster. Låscylinder med 2 st nycklar. Artikelnr: 0341R.06 Exkl låstunga Låscylinder med 2 st nycklar nr Artikelnr: 0341R.067 Exkl låstunga Artikelnr: 0341R.065 Nyckel nr Artikelnr: 0341R.066 Nyckel nr Artikelnr: 0342R.10 Fjäder för handtag. Artikelnr: 0341R.10 Sprint 21x5 mm. Låstunga för låscylinder 0341R.06 och Artikelnr: 0341R R.067. Artikelnr: 0341R.17 Cam för rör 15mm Artikelnr: 0342R.17 Cam för rör 16mm Artikelnr: 0342R.16 Rostfri stång 16mm. L=3,0M. Artikelnr: 0330R.03 Rostfritt rör 16mm. Längd 2,5M. Artikelnr: 0342R.04 Keeper för 15/16mm Cam Artikelnr: 0342R.09 Fjäder för spärrknapp 0342R.01 Artikelnr: 0342R.11 Packning för 0342R och 0343R Stånglås Engreppshandtag, rostfritt, utanpåliggande för 27mm rör. Inkl. låscylinder med 2 nycklar. OBS! Kolvar, slutbleck och krampor ingår ej. Artikelnr: 0343R.02 Artikelnr: 0343R.07 Tryckknappsfjäder höger Artikelnr: 0343R.08 Tryckknappsfjäder vänster Artikelnr: 0341R.06 Låscylinder med 2st nycklar exkl. låstunga. Artikelnr: 0341R.12 Låstunga för låscyl. 0341R.06 och 0341R.067 Artikelnr: 0335R.03 Rostfritt rör 27mm, längd 3,2 meter. Artikelnr: 0335R.036 Rostfritt rör 27mm, längd 6 meter. Artikelnr: 0335R.08 Cam, rostfri Artikelnr: 0335R.09 Keeper, rostfri Artikelnr: 0335R.16 Klammer, mindre modell. Artikelnr: Styrning för 27mm rör. Engreppshandtag Engreppshandtag 22mm för stånglås. Artikelnr: Stånglås Stånglås rostfritt, 15mm u rör, ändbeslag. Artikelnr: Artikelnr: Dragfjäder Artikelnr: Kolv och slutbleck 8mm. Artikelnr: Kolv och slutbleck 10mm. Artikelnr: 0341R.10 Sprint 5x23mm. Stånglås utan kolvregel Mittlås, gulkromerat med stänger. För 8mm fyrkanttapp. Artikelnr: Artikelnr: Kolvregel till AB KAROSSERITILLBEHÖR - Malmö tel

10 F10 STÅNGREGLAR / KOLVREGLAR Stångregel rostfri Stångregel komplett, rostfritt, utanpåliggande, för 27mm rör. Artikelnr: Artikelnr: Keeper rostfritt Artikelnr: Cam rostfri höger Artikelnr: Cam rostfri vänster Artikelnr: Krampa liten överdel rostfri Artikelnr: Krampa liten underdel rostfri Artikelnr: Plastbussning Artikelnr: Krampa stor överdel rostfri Artikelnr: Krampa stor underdel rostfri Artikelnr: Handtag rostfritt Artikelnr: Låsbeslag rostfri m bussning Artikelnr: Handtagsfäste rostfritt Artikelnr: Nit rostfri Artikelnr: Handtagshållare TIR rostfri Artikelnr: Handtagsfäste för nitning Stångregel Stångregel, gulkromaterad. Diameter 9,5mm. Artikelnr: Höger Artikelnr: Vänster Artikelnr: Keeper. Slutbleck för mittlåsning. Artikelnr: Krampa. Rör, rostfritt Rör för stångregel, rostfritt 22mm. L=2,5M. Artikelnr: Kolvregel Med spärr. Artikelnr: Elförzinkad Kolvregel Med spärr. Längd 159mm. Höjd 32mm. CC-mått 44mm. Artikelnr: Elförzinkad. Svart handtag. Artikelnr: Rostfri. Rött handtag. Kolvregel Elförzinkad med spärr. Kraftig modell. Längd 260mm, höjd 38mm. Artikelnr: Snäppfäste Galvaniserat. Artikelnr: x20 mm. Totallängd 165 mm. Artikelnr: x27 mm. Totallängd 175 mm. Kolvregel Elförzinkad med vändbar kolv. Längd 90mm. Bottenplatta total längd 35mm, bredd 40mm. Artikelnr: abkati@abkati.se

11 TUNGREGLAR F11 Tungregel Tungregel med 8 mm fyrkanthål, stål, med kolv av nylon. Gulkromaterad. Storlek 23 x 84/53 mm, CC 66 mm. Artikelnr: 0315 Tungregel Tungregel med 8 mm fyrkanthål, gulkromaterad. Storlek 28 x 125/78 mm, CC 103 mm. Artikelnr: 0314 Tungregel Tungregel 82mm rostfri med 8mm fyrkantshål, tungan svängbar. Artikelnr: 0316 Tungregel Gulkromerad med tunga i stål. Utbyggnad 9mm. Artikelnr: Höger. Artikelnr: Vänster. Tungregel Tungregel med 8 mm fyrkanthål, gulkromaterad. Storlek 19 x 105/66 mm, CC86 mm. Artikelnr: 0313 Kolvregel Elförzinkad med genomgående skruvhål. L=75, B=22, H=20mm. CC mått 44mm, Artikelnr: håldiameter 6,4mm. L=80, B=26,5, H=19mm. CC mått 43mm, Artikelnr: håldiameter 6,2mm. AB KAROSSERITILLBEHÖR - Malmö tel

12 F12 LÅS Lås Storlek 75 x 64mm. Blecket 45mm. Artikelnr: Högerutförande utan låssäkring. Artikelnr: Vänsterutförande med låssäkring. Artikelnr: Högerutförande med låssäkring. Artikelnr: Låstapp. M12 x 1 gänga. Tot.längd 24mm. Artikelnr: Låstapp. M12 x 1 gänga. Tot.längd 18mm. Artikelnr: Mutter till låstapp. Skyddsbygel för ovanstående. Med Artikelnr: säkring. Låsbart inifrån. Lås Utförande som lås 0035, men med krökt arm. Storlek 75 x 64mm. Blecket 45mm. Artikelnr: Högerutförande utan låssäkring. Artikelnr: Låstapp. M12 x 1 gänga. Tot.längd 24mm. Artikelnr: Låstapp. M12 x 1 gänga. Tot.längd 18mm. Artikelnr: Mutter till låstapp. Artikelnr: Skyddsbygel för ovanstående. Högerutförande Högerutförande Lås Totalhöjd 120mm, bredd 95mm. Blecket 45mm. Låstapp ingår. Artikelnr: Högerutförande. Artikelnr: Vänsterutförande. Artikelnr: Skyddsbygel för ovanstående. Vänsterutförande Lås Gulkromaterat. 8 mm fyrkanthål. Storlek 60 x 80/50mm. Tjocklek 12mm. Artikelnr: 0202 Lås Galvaniserad. 8 mm fyrkanthål. Storlek 68 x 86/60mm. Tjocklek 15mm. Artikelnr: abkati@abkati.se

13 LÅS F13 Innerlås Innerlås, 2-stegs galvaniserat. Artikelnr: Höger Artikelnr: Vänster Artikelnr: Låstapp Lås Med invändig säkring och förkromat invändigt handtag ( ). Avbildningen visar ett vänsterlås. Storlek: 98 x 94mm. Blecket 44mm. Kolven 33mm. Lås, höger, komplett med invändigt handtag Artikelnr: 0211 ( ). Artikelnr: Lås, höger. Exkl. handtag. Artikelnr: 0212 Artikelnr: Lås, vänster. Exkl. handtag. Artikelnr: Låsfjäder till 0211/0212. Lås, vänster, komplett med invändigt handtag ( ) Låstunga rak Artikelnr: Lucklås fjädrande galv Bottenplatta 117 x 55mm. Artikelnr: Låstunga rak Artikelnr: Låstunga nedåtvänd Artikelnr: Låsnäsa Rak Artikelnr: Låsnäsa Uppåtvänd Artikelnr: Låsnäsa Nedåtvänd Artikelnr: ,5 18 9,5 AB KAROSSERITILLBEHÖR - Malmö tel

14 F14 LÅS Låscylinder 180gr. FS880. Artikelnr: Låscylinder 90gr. Svart. Artikelnr: För trekantsnyckel. Artikelnr: Trekantsnyckel, galvad. Artikelnr: För fyrkantsnyckel. Artikelnr: Fyrkantsnyckel, galvad. Låscylinder för fyrkantsnyckel 90 gram. För 7mm fyrkantsnyckel. Justerbar låstunga. Artikelnr: Artikelnr: Fyrkantsnyckel. Låscylinder Med 2st nycklar. Roterar 1/2 varv. Artikelnr: 0341R.061 nr 3001 Artikelnr: 0341R.062 nr 3002 Artikelnr: 0341R.063 nr 3003 Artikelnr: 0341R.064 nr 3004 Artikelnr: 0341R.065 nr 3005 Artikelnr: 0341R.066 nr 3006 Artikelnr: 0341R.067 nr 3007 Artikelnr: 0341R.068 nr 3008 Artikelnr: 0341R.069 nr 3009 Artikelnr: 0341R.06 nr 3010 Låscylinder Med 2st nycklar. Roterar 1/4 varv. Artikelnr: 0343R.06 Pa10 Artikelnr: 0343R.061 Pa01 Artikelnr: 0343R.062 Pa02 Artikelnr: 0343R.063 Pa03 Artikelnr: 0343R.064 Pa04 Artikelnr: 0343R.065 Pa05 Artikelnr: 0343R.066 Pa06 Artikelnr: 0343R.067 Pa07 Artikelnr: 0343R.068 Pa08 Artikelnr: 0343R.069 Pa09 Reservdelar Artikelnr: 0343R.10 Låstunga för ovanstående cylindrar. - abkati@abkati.se

15 LÅS F15 Låshandtag med låstunga Låscylinder med inbyggt vred och kraftig låstunga 180gr. Artikelnr: Nyckellock förkromat Utvändig diameter 29mm. Artikelnr: Nyckellock Svart plast 30 x 40mm. För låscylinder Ø16mm. Artikelnr: Nyckellock I plast. Artikelnr: AB KAROSSERITILLBEHÖR - Malmö tel

16 F16 BOXLÅS Boxlås Galvaniserat. Tapp diam. 15 mm. Fästhål CC 70 mm. Artikelnr: Boxlås Galvaniserat. Tapp diam. 10 mm. Fästhål CC 30 mm. Artikelnr: Boxlås För svetsning. Tapp diam. 15 mm. Utan fästvingar. Artikelnr: Boxlås För svetsning. Tapp diam. 10 mm. Utan fästvingar. Artikelnr: Snäppfäste Rakt, galvaniserat, till 15 mm tapp. Bredd 50 mm, längd 120 mm. Artikelnr: Snäppfäste Rakt, galvaniserat, till 10 mm tapp. Bredd 30 mm, längd 50 mm. Artikelnr: Snäppfäste Vinklat, galvaniserat, till 15 mm tapp. Bredd 50 mm, längd 70 mm, höjd 55 mm. Artikelnr: abkati@abkati.se

17 MITTLÅS / NYCKLAR F17 Nyckel Nyckel med invändig 4-kant för 8mm fyrkantstapp. Längd 78mm. Artikelnr: 0164 Nyckel Nyckel för 8 mm fyrkanthål, galvaniserad. Totallängd 95 mm. Artikelnr: 0165 RÖR - RUNDSTÅNG Rostfritt slipat rör Artikelnr: 0335R.03 Diameter 27 mm. Längd 3,3 M. Artikelnr: 0335R.036 Diameter 26,9 mm. Längd 6,0 M. Slipat Rostfri stång Artikelnr: Diameter 15 mm. Längd 3 M. Artikelnr: 0342R.15 Diameter 16 mm. Längd 5,5 M. Artikelnr: 0340R.17 Diameter 17 mm. Längd 5,5 M. AB KAROSSERITILLBEHÖR - Malmö tel

18 F18 DÖRRHÅLLARE Luckhållare Galvaniserad, med säkerhetsspärr. Totallängd 470mm ihopskjuten. 285mm. Manuell frikoppling. Ledat och vinklat fäste i båda ändarna. Artikelnr: 0060 Gulkromaterat. Totallängd 495mm ihopskjuten 290mm. Automatisk frikoppling. Ledbart fäste i ena ändan. Artikelnr: 0061 Dörrhållare Rostfri, fjädrande. Spännmått 240mm, längd 477mm Artikelnr: 0113R Dörrhållare I varmgalvat utförande. Fjädrande. Spännmått enligt ritning. Artikelnr: 0670 Ø8, Ø Ø8, Dörrhållare Galvaniserad, fjädrande. Spännmått 240 mm, längd 477 mm. Artikelnr: , Dörrhållare Rostfri, fjädrande. Spännmått 240 mm, längd 477 mm. Artikelnr: 0132R ,5 477 Ø6 43,5 - abkati@abkati.se

19 DÖRRHÅLLARE F19 Dörrhållare Dörrhållare av lättmetall, med hus och gummibuffert. Artikelnr: Komplett, tappens längd 16mm. Artikelnr: Komplett, tappens längd 30 mm. Artikelnr: Komplett, tappens längd 50 mm. Artikelnr: Komplett, tappens längd 80 mm. Reservdelar Artikelnr: Tapp 16 mm, CC 24 mm. Artikelnr: Tapp 40 mm. CC 48 mm. Artikelnr: Tapp 30 mm, CC 48 mm. Artikelnr: Tapp 50 mm, CC 48 mm. Artikelnr: Tapp 60 mm, CC 48 mm. Artikelnr: Tapp 80 mm, CC 48 mm. Artikelnr: Hus till ovanstående dörrhållare. cc 68mm. Artikelnr: Gummi till ovanstående dörrhållare. Artikelnr: Hus till ovanstående CC 40mm. Artikelnr: Gummi för Dörrhållare Dörrhållare komplett, rostfritt beslag Artikelnr: med 103 mm polyuretanband. Artikelnr: Som ovan men med 123 mm polyuretanband. Artikelnr: Överfall, för polyuretanband. Artikelnr: Skyddsplatta, rostfri. Artikelnr: Polyuretanband, 103 mm totallängd. Artikelnr: Polyuretanband, 123 mm totallängd. Artikelnr: Polyuretanband 143mm totallängd Ø5, alt Dörrhållare Artikelnr: Komplett 30 mm. Artikelnr: Gummihus med invulkad förstärkningsplatta. Artikelnr: Tapp 30 mm. CC 32 mm. Artikelnr: Tapp 50 mm. CC 32 mm. Artikelnr: Gummipackning, för tapp. Dörrhållare Gummistropp, 200 x 40 mm, med vävinlägg. Artikelnr: 0110 Komplett Artikelnr: 0111 Krampa, galvaniserad. Artikelnr: 0112 Gummistropp Dörrhållare Av gummi med plasttapp. Diameter 40 mm. Tappens längd 28 mm. Artikelnr: Artikelnr: Tapp enbart Artikelnr: Gummi 65gr. shore AB KAROSSERITILLBEHÖR - Malmö tel

20 F20 DÖRRHÅLLARE Dörrhållare Galvaniserad, för utanpåliggande montering. Fäste 76 x 45 mm. Tapp 100 mm lång, 9 mm i diameter, med fästplatta 76 x 45 mm. Artikelnr: Artikelnr: Enbart tapp 100mm Artikelnr: Enbart fäste 76 x 45mm. Dörrhållare Rostfri, för utanpåliggande montering. Fäste 70 x 45 mm. Tapp 80 mm lång, 14 mm bred, med fästplatta 70 x 45 mm. Artikelnr: 0136R Dörrhållare Galvaniserad, för utanpåliggande montering. Fäste 80 x 45 mm. Tapp 70 mm lång, 8 mm bred, med fästplatta 65 x 40 mm. Artikelnr: Artikelnr: Enbart tapp 70mm. Artikelnr: Enbart fäste 80 x 45mm. Artikelnr: Dörrhållare med 90mm tapp Artikelnr: Enbart tapp 90mm Som ovan, men i rostfritt utförande. Artikelnr: 0133R.01 Kpl 70mm. Artikelnr: 0133R.02 Enbart tapp 70mm. Artikelnr: 0133R.03 Enbart fäste 80 x 45mm. Artikelnr: 0133R.07 Dörrhållare med 90mm tapp Artikelnr: 0133R.04 Enbart tapp 90mm. Dessutom lagerföres: Artikelnr: Artikelnr: Svart plastunderlägg för hus. Svart plastunderlägg för tapp. Passande för 0133 och 0133R. Dörrhållare Rostfritt utförande Artikelnr: 0138R.01 Tapp 95 mm Artikelnr: 0138R.02 Tapp 160 mm. Artikelnr: 0138R.04 Fäste för utanpåliggande montering. Artikelnr: 0138R.05 Fäste för infällning Dörrhållare fzb fjädrande Spännmått 250mm Artikelnr: Dörrhållare fjädrande alu/rfs Plastinklädd arm. Spännmått 270mm. Artikelnr: Artikelnr: Monteringssats, rostfri. Reservdelar, se prislistan. - abkati@abkati.se

21 REGLAR F21 Regel Regel komplett, galvaniserad. Avsedd för 27 mm, rör medföljer ej. Användbar för såväl höger- som vänstermontering. Artikelnr: 0335 Artikelnr: Handtag (1) Artikelnr: Överfall till handtag (2) Artikelnr: Krampa, kort (3) Artikelnr: Plastbussning, kort (4) Artikelnr: Kolv (cam) (5) Artikelnr: Slutbleck (keeper) (6) Artikelnr: Plastbussning, lång (7) Artikelnr: Bult M12 x 30 (8) Artikelnr: Bussning (9) Artikelnr: Krampa, lång (10) Regel Som 0335, men i rostfritt utförande. Rör medföljer ej. Artikelnr: 0335R Artikelnr: Nylonbussningar (2st ihop) (2) Artikelnr: 0335R.08 Kolv (cam) (5) Artikelnr: 0335R.09 Slutbleck (keeper) (6) Artikelnr: 0335R.16 Krampa, liten (nytt utf.) (7) Artikelnr: 0335R.14 Krampa, stor (nytt utf.) (8) Artikelnr: 0335R.18 Nylonbussning (nytt utf.) 8,2mm bred (9) Artikelnr: 0335R.22 Låstungsats (10) Artikelnr: 0335R.20 Handtag (11) Artikelnr: 0335R.21 Bleck (12) Artikelnr: 0335R.23 Bricka (13) Artikelnr: 0335R.24 Sprint (14) Artikelnr: 0335R.25 Bricka (15) Regel Regel komplett. Med 9,5 mm runda, 1075 mm långa, stänger. Mittlås 50 x 63mm. Artikelnr: Artikelnr: Överfall (extra). Regel Regel i galvaniserat utförande. Levereras komplett med 3 meter långt rör, 22mm diameter. Användbar för såväl höger som vänstermontering. Artikelnr: Artikelnr: Regel utan rör. Artikelnr: Rör, galvaniserat. Artikelnr: Cam Artikelnr: Keeper AB KAROSSERITILLBEHÖR - Malmö tel

22 F22 REGLAR Stångregel Artikelnr: Regel 27mm komplett Artikelnr: Handtag galvat Nr7 Artikelnr: Handtagsfäste galvat Nr 8 Artikelnr: Nit Nr 7 Artikelnr: Bussning, tvådelad, plast Nr 5 Artikelnr: Bussning, galvad Nr 8 Artikelnr: Låsbeslag galvat Nr 9 Artikelnr: Handtagshållare, galvad Nr 10 Artikelnr: Krampa liten galvad Nr 4 Regel komplett, galvaniserad. Avsedd för rör 34mm, medföljer ej. Fabr: Bloxwich. Artikelnr: Artikelnr: Låsbeslag m. bussning galvad Nr 10 Artikelnr: Krampa stor överdel galvad Nr 3 Artikelnr: Krampa stor underdel galvad Nr 4 Artikelnr: Krampa liten överdel galvad Nr 5 Artikelnr: Krampa liten underdel galvad Nr 6 Stångregel Komplett, elförzinkat, utanpåliggande, för 16mm kompaxel. Artikelnr: Artikelnr: Handtag galvat nr1 Artikelnr: Låsbeslag nr 2 Artikelnr: Handtagsfäste galvat nr 4 Artikelnr: Slutbleck galvat nr 6 Artikelnr: Kolv nr 7 Artikelnr: Bricka galvad nr 8 Artikelnr: Krampa nr 10 Stångregel - Rostfri Komplett, utanpåliggande, för 16mm rör/stång. Artikelnr: Artikelnr: 0335R.09 Låsbeslag nr 2 Artikelnr: Bussning nr 3 Artikelnr: Handtagsfäste nr 4 Artikelnr: Nit rostfri nr 5 Artikelnr: Slutbleck nr 6 Artikelnr: Kolv nr 7 Artikelnr: Bricka rostfri nr 8 Artikelnr: Klammer rostfri nr 10 Regel komplett Rostfri, 27mm. Artikelnr: 0339R S = spindeldiameter - abkati@abkati.se

23 EXCENTERREGLAR F23 Excenterreglar Rostfri med låsögla, borrad. S = 5mm. Artikelnr: 0990 Längd mm. Plattan 53,5 x 40mm. Artikelnr: 0990A Krok till do Excenterregel Rostfri med låsögla, borrad. S = 7mm. Artikelnr: 0991 Längd mm. Plattan 70 x 60mm Artikelnr: 0991A Krok till do. Excenterreglar Obehandlad med låsögla, oborrad. S = 7mm. Längd mm. Plattan 70 x 60mm. Artikelnr: 0997 Tjocklek 3mm. Artikelnr: 0997A Krok till do Excenterregel Galvaniserad med låsögla, borrad. Artikelnr: 0940 Längd 59mm. Artikelnr: 0941A Krok till do. Excenterreglar Obehandlade utan låsögla, oborrade. S = 6mm. Artikelnr: Längd mm. Plattan 50 x 35mm. Artikelnr: 0917A Krok till do. Längd mm. Plattan 70 x 40mm. Artikelnr: S = 6mm. Artikelnr: 0915A Krok till do. Excenterregel Obehandlad med låsögla, oborrad. Artikelnr: 0919 Längd mm. Plattan 50 x 35mm. Artikelnr: 0917A Krok till do. Artikelnr: 0916 Längd mm. Plattan 60 x 50mm. Artikelnr: 0915A Krok till do. S = Spindeldiam AB KAROSSERITILLBEHÖR - Malmö tel

24 F24 EXCENTERREGLAR Excenterreglar Galvaniserad med låsögla, borrad. S = 4mm. Artikelnr: 0908 Längd 83-89mm. Plattan 37 x 30mm. Artikelnr: 0908A Krok till do. Längd mm. Plattan 60 x 40mm. Artikelnr: 0909 S = 7mm. Artikelnr: 0943A Krok till do. Excenterregel Galvaniserad utan låsögla, borrad. S = 4,5mm. Längd 66-78mm. Plattan 35 x 28mm. Artikelnr: 0941 Tjocklek 2mm. Artikelnr: 0941A Krok till do. Längd mm. Plattan 46 x 41mm. Artikelnr: 0942 Tjocklek 3mm. S = 5mm. Artikelnr: 0942A Krok till do. 0908A 0943A Excenterreglar Galvaniserad med låsögla, borrad. S = 4,5mm. Längd 67-77mm. Plattan 42 x 28mm. Artikelnr: 0946 Tjocklek 2mm. Artikelnr: 0941A Krok till do. Artikelnr: 0946R Rostfri med låsögla, borrad. Mått som 0946 Artikelnr: 0946R.01 Dito, oborrad Artikelnr: 0941R Krok till do. Galvaniserad. Längd mm. Artikelnr: 0947 Plattan 53 x 41mm. Tjocklek 3mm. S = 5mm. Artikelnr: 0945 Dito, obehandlad, oborrad Artikelnr: 0942A Krok till do. Galvaniserad med låsögla, borrad. S = 7mm. Längd mm. Plattan 70 x 60mm. Artikelnr: 0948 Tjocklek 3mm. Artikelnr: 0943A Krok till do. Galvaniserad. Längd mm. Artikelnr: Plattan 65 x 50mm. Tjocklek 3mm. S = 7mm. Artikelnr: 0943A Krok till do. Artikelnr: Rostfri krok Artikelnr: 0948R Excenterregel rostfri. Excenterregel Obehandlad utan låsögla, oborrad. S = 4,5mm. Artikelnr: 0995 Längd 66-78mm. Plattan 35 x 28mm. Artikelnr: 0995A Krok till do. Längd mm. Plattan 46 x 41mm. Artikelnr: 0996 S = 6mm. Artikelnr: 0996A Krok till do. S = Spindeldiam - abkati@abkati.se

25 SAMARBETSPARTNERS F25 Bloxwich R Säkrar allt gods i rörelse AB KAROSSERITILLBEHÖR - Malmö tel

26 F26 GASFJÄDRAR - FABRIKAT BANSBACH Artikel Tryck Inbyggnadsmått Slaglängd nummer N 280 mm 80 mm Gaffelfäste M N 280 mm 80 mm Gaffelfäste M N 280 mm 80 mm N 280 mm 80 mm N 315 mm 110 mm Gänga M N 315 mm 110 mm Gänga M N 315 mm 110 mm Gänga M N 360 mm 125 mm Gänga M N 415 mm 165 mm N 415 mm 165 mm N 415 mm 165 mm N 436 mm 180 mm N 436 mm 180 mm N 436 mm 180 mm N 436 mm 180 mm N 460 mm 195 mm N 460 mm 195 mm N 460 mm 195 mm N 460 mm 195 mm N 460 mm 195 mm N 460 mm 195 mm N 460 mm 195 mm N 515 mm 210 mm N 515 mm 210 mm N 625 mm 275 mm N 625 mm 275 mm N 625 mm 275 mm N 625 mm 275 mm N 625 mm 275 mm Alla med fast ögla 8,2mm hål, 22mm tjocklek i cylinderdelen, samt M10 gänga i kolvstångsdelen. Bansbachfjädrarna har numera en keramisk ytbehandling (svart) på kolvstängerna. Teknisk beskrivning Bansbach gasfjäder fungerar vid temperaturer mellan -30 C till +80 C. En gasfjäder påverkas av omgivande temperaturer vid användning. För varje förändring av temperaturen om 10 C förändras kapaciteten med ca 3,3%. För att kontrollera dämpning och hastighet används hydraulolja. Gasfjädrar har ett mycket högt tryck i cylindern (upp till ca 300 bar). Öppna aldrig en gasfjäder oberoende av omständigheterna. Diam. 8,2mm Inbyggnadslängd Slaglängd OBS! Inbyggnadslängden anges alltid räknat från centrum av fäste till fäste, eller från centrum av fäste till gängans början, eller från början av gänga till början av gänga. Med viss leveranstid anskaffar vi fjädrar med andra mått och tryck! Med gaffelfäste (art.nr 0394) i kolvstångsdelen, samt fast ögla 8,2mm hål, 10mm tjocklek i cylinderdelen. Förekommer på underkörningsskydd på div. trailers. Tryck: 2000 N. Inbyggnadsmått: 500mm. Slaglängd: 130mm. Artikelnr: Med fäste (art.nr 0390) i kolvstångsdelen samt fast ögla 8,2mm hål, 10mm tjocklek i cylinderdelen. Utbytbart i kolvstångsdelen. Förekommer på div. underkörningsskydd på div. trailers. Tryck: 2500 N. Inbyggnadsmått: 400mm. Slaglängd: 150mm Artikelnr: Med M8 gänga i båda ändarna. Tryck: 250 N. Inbyggnadsmått: 216 mm. Slaglängd: 80 mm. Artikelnr: Med M10 gänga i både kolvstångs- och cylinderdelen. Tryck: 180 N Inbyggnadsmått: 387 mm. Slaglängd: 165 mm Artikelnr: 0387 Kolvstångsskydd För gasfjädrar med mm inbyggnadsmått. Artikelnr: 0388 Dock ej Artikelnr: 0389 För gasfjädrar med 625 mm inbyggnadsmått. (ej 0404) - abkati@abkati.se

27 FÄSTEN TILL GASFJÄDRAR / KAROSSFÄSTE F27 Ögla 8,2mm hål. Artikelnr: 0390 Fäste M10 Artikelnr: 0401 Fäste M8 Fäste med ledlagerkrans 10mm hål. 6 och 9mm tjocklek. Artikelnr: 0397 Fäste M10 Ø 8,2 L = 20mm. Gaffelfäste M5 gänga Artikelnr: 0406 Artikelnr: 0407 Låssprint till gaffelfäste M5. 10mm tjocklek Fäste till gasfjäder Artikelnr: 0393 Gaffelfäste M8. Artikelnr: 0394 Gaffelfäste M10. Artikelnr: 0395 Låssprint till gaffelfäste M8. Artikelnr: 0396 Låssprint till gaffelfäste M10. Vinkelkullänkar Artikelnr: A B C D E F ,2 M5 8 M ,5 M6 10 M ,5 M8 13 M M10 16 M M14 19 M14 A M B C E F M10 D dia. 8 dia. 10 Karossfäste Karossfäste med 8mm sprint. Galvaniserat. Längd 105mm, bredd 19mm och höjd 32mm. Artikelnr: Karossfäste Karossfäste med 8mm tapp för fästögla. Mattsvart lackerat. Längd 80mm, bredd 35mm och höjd 46mm Artikelnr: 0368 Karossfäste Karossfäste med 8mm sprint. Mattsvart lackerat. Längd 80mm, bredd 33mm och höjd 32mm. Artikelnr: dia dia. 8 dia. 8 dia. 6,5 23 dia. 6, AB KAROSSERITILLBEHÖR - Malmö tel

28 F28 GASFJÄDRAR / FÄSTEN *Inbyggnadsmått (centrum i ögla till gängans början) M8-gänga Ø 10 kolvdiam. A = Slaglängd Ø 22mm. Fast ögla 8,2mm hål, 5mm tjocklek. Artikelnummer Tryck *Inbyggnadsmått Slaglängd N 382 mm 150 mm N 482 mm 200 mm N 482 mm 200 mm N 482 mm 200 mm N 482 mm 200 mm N 482 mm 200 mm N 482 mm 200 mm N 582 mm 250 mm N 582 mm 250 mm N 582 mm 250 mm N 482 mm 200 mm Artikelnummer Tryck *Inbyggnadsmått Slaglängd N 582 mm 250 mm N 582 mm 250 mm N 582 mm 250 mm N 682 mm 300 mm N 682 mm 300 mm N 682 mm 300 mm N 682 mm 300 mm N 682 mm 300 mm N 682 mm 300 mm Ögla M8 gänga Aluminium. 8,2mm hål, 10mm tjocklek. L=20mm. Artikelnr: 0401 Ögla M8 gänga Aluminium. 8,2mm hål, 5mm tjocklek. L=23mm. Artikelnr: L = 20mm. L = 23mm. Ø 8,2 10mm tjocklek Ø 8,2 5mm tjocklek Gasfjäderfäste Totallängd 69mm. Galvat. Artikelnr: abkati@abkati.se
