Code Handle G 123. Handtag och säkerhetsbeslag för fönster och dörr. Patent/MÖNSTERSKYDD. Användning För invändig låsning av altandörr och fönster.

Transkript

1 Code Handle Patent/MÖNSTERSKYDD Användning För invändig låsning av altandörr och fönster Mattförkromat 7810 Blankförkromat Egenskaper Uppfyller mekaniska krav enligt SS3620 klass B*. För montering med envägsskruv. Standardavstånd mellan skruvhål, c/c 43 mm., Zinklegering, matt- eller blankförkromat. Fyrkantsprint 8 mm, sprintlängd 53 mm. Kan beställas med 7 mm fyrkantsprint. Höger- och vänstersvängt. Funktion Låsmekanismen manövreras med inbyggd knappsats med fem knappar. Fyra knappar för att mata in en sexsiffrig kod för upplåsning samt en knapp för låsning. Grön lysdiod blinkar vid knapptryckning för upplåsning och röd lysdiod blinkar vid knapptryckning för låsning. Levereras med fabrikskod som enkelt kan ändras av användaren. Koden är kvar vid spänningsbortfall/ batteribyte. Drivs av två CR2, litiumbatterier som ger cirka operationer. Röd lysdiod indikerar låg batterispänning vid cirka 500 återstående operationer. Handtag för mötesdörr Utan elektronik, endast för manövrering. Med kort handtagsbricka, art. nr Med lång handtagsbricka, art. nr A-A ( 1 : 1 ) 123 G A A G 123

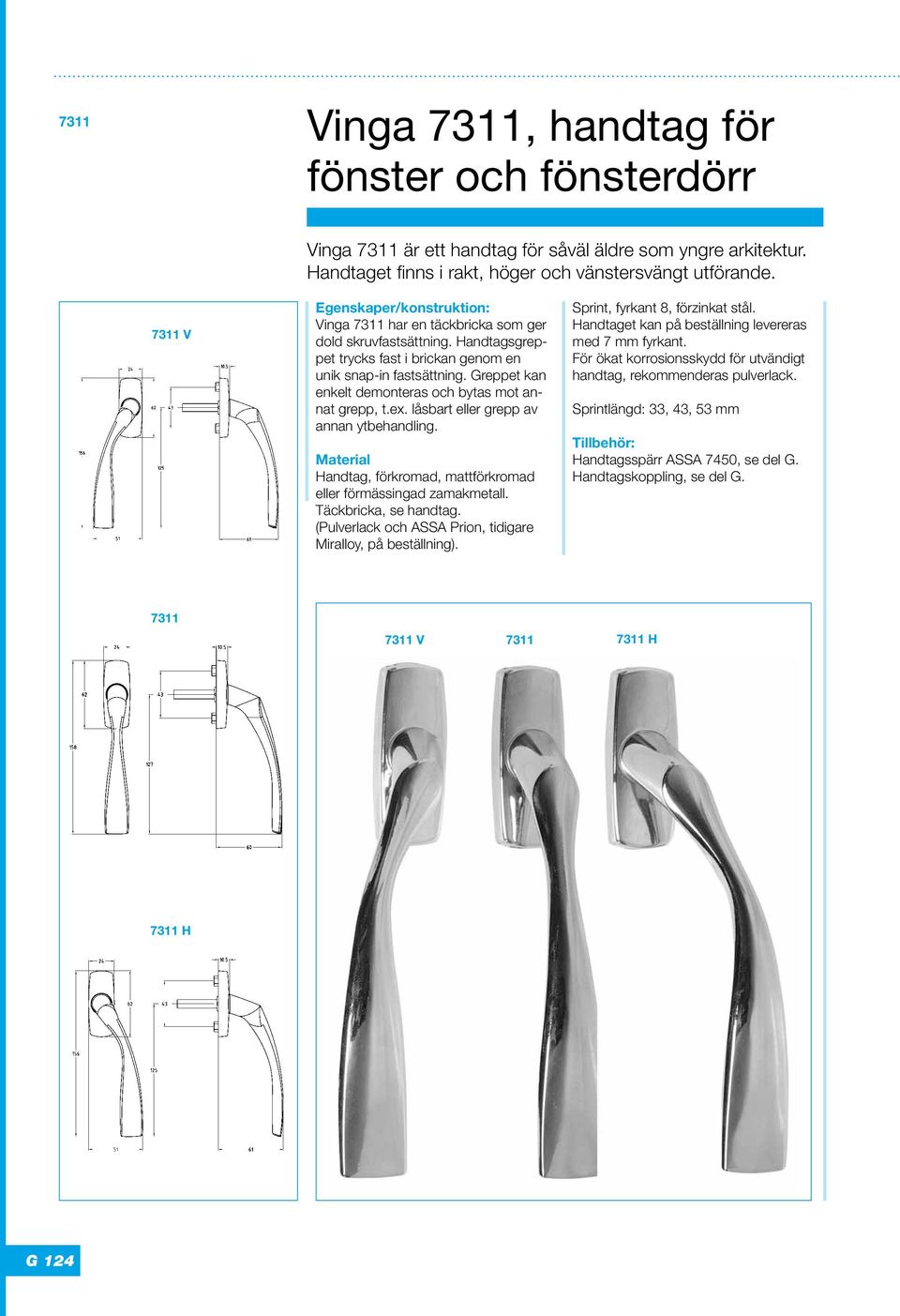

2 7311 Vinga 7311, handtag för fönster och fönsterdörr Vinga 7311 är ett handtag för såväl äldre som yngre arkitektur. Handtaget finns i rakt, höger och vänstersvängt utförande V Egenskaper/konstruktion: Vinga 7311 har en täckbricka som ger dold skruvfastsättning. Handtagsgreppet trycks fast i brickan genom en unik snap-in fastsättning. Greppet kan enkelt demonteras och bytas mot annat grepp, t.ex. låsbart eller grepp av annan ytbehandling. Handtag, förkromad, mattförkromad eller förmässingad zamakmetall. Täckbricka, se handtag. (Pulverlack och ASSA Prion, tidigare Miralloy, på beställning). Sprint, fyrkant 8, förzinkat stål. Handtaget kan på beställning levereras med 7 mm fyrkant. För ökat korrosionsskydd för utvändigt handtag, rekommenderas pulverlack. Sprintlängd: 33, 43, 53 mm Tillbehör: Handtagsspärr ASSA 7450, se del G. Handtagskoppling, se del G V H 7311 H G 124

3 Vinga 7343, handtag för fönster 7343 Vinga 7343 är ett handtag för såväl äldre som yngre arkitektur. Handtaget finns i rakt, höger och vänstersvängt utförande. Handtaget är avsett för mindre fönster. Egenskaper/konstruktion: Vinga 7343 har en täckbricka som ger dold skruvfastsättning. Handtagsgreppet trycks fast i brickan genom en unik snap-in fastsättning. Greppet kan enkelt demonteras och bytas mot annat grepp, t.ex. låsbart eller grepp av annan ytbehandling. : Handtag, förkromad, mattförkromad eller förmässingad zamakmetall. Täckbricka, se handtag. (Pulverlack och ASSA Prion, tidigare Miralloy, på beställning). Sprint, fyrkant 8, förzinkat stål. Handtaget kan på beställning levereras med 7 mm fyrkant. För ökat korrosionsskydd för utvändigt handtag, rekommenderas alltid pulverlack. Sprintlängd: 33, 43, 53 mm 7343 V H Tillbehör Handtagsspärr ASSA 7450, se del G. Handtagskoppling, se del G. G G 125

4 7383 Vinga 7383, handtag för fönster och fönsterdörr Användning Vinga 7383 passar såväl äldre som yngre arkitektur. Handtagen finns i rakt, höger- och vänstersvängt. Vinga 7383 är framförallt lämplig då avståndet mellan handtagscentrum och karm är litet. Funktion och egenskaper Handtaget har en täckbricka som ger dold skruvfastsättning. Handtaget har en smalare handtagsbricka som är fast, dvs integrerat med handtaget. Handtagsgreppet trycks fast i brickan genom en unik snap-in fastsättning. Handtaget är gjort av zinkleglering med täckbricka av mässing. Sprinten är av 8 mm förzinkat fyrkantsstål. Handtaget kan på begäran levereras med 7 mm fyrkant. Observera! För ökat korrisionsskydd för utvändigt handtag rekommenderas alltid pulverlack. Sprintlängder: 33, 43 och 53 mm. Tillbehör Handtagsspärr Handtagskoppling med brytspår (833, 833/16, 961), vilka används då handtaget skall monteras på båda sidor V 7383 V H H G 126

5 Vinga 7312, säkerhetshandtag för fönster och fönsterdörrar 7312 Vinga 7312 är ett låsbart handtag för såväl äldre som yngre arkitektur. Handtaget finns i rakt, höger och vänstersvängt utförande. Egenskaper/konstruktion Vinga 7312 har en täckbricka som ger dold skruvfastsättning och skruvarnas blockeras med handtaget i låst läge. Handtagsgreppet trycks fast i brickan genom en unik snap-in fastsättning. Greppet kan enkelt demonteras och bytas mot annat grepp, t.ex. ej låsbart eller grepp av annan ytbehandling. Handtaget kan vridas 180 grader. Handtag, förkromad, mattförkromad eller förmässingad zamakmetall. Täckbricka, se handtag. (Pulverlack och ASSA Prion, tidigare Miralloy, på beställning). Sprint, fyrkant 8, förzinkat stål. Handtaget kan på beställning levereras med 7 mm fyrkant. För ökat korrosionsskydd för utvändigt handtag, rekommenderas alltid pulverlack. Sprintlängd: 53 mm Tillbehör: Cylindrar, se del G. Handtagskoppling, se del G. Täckplugg C1456. Anmärkning: Godkänt enligt SS 3620, klass B V 7312 V H H G G 127

6 Vinga 7314 och 7315, handtag för fönsterdörr med låsbar spanjolett Vinga 7314 och 7315 är ett handtag för såväl äldre som yngre arkitektur. Handtagets storlek och form gör det enkelt att manövrera även gamla och stora fönster eller dörrar V H Egenskaper/konstruktion: Vinga 7314 har ovalt urtag i långskylten. Vinga 7315 har rokoko-urtag i långskylten. Båda handtagen passar till ASSA låsbara spanjoletter och möjliggör låsning från en eller båda sidor via cylinder och/eller vred. : Handtag och långskylt, förkromad, mattförkromad eller förmässingad zamakmetall. (Pulverlack och ASSA Prion, tidigare Miralloy, på beställning). Sprint, fyrkant 8, förzinkat stål. Handtaget kan på beställning levereras med 7 mm fyrkant. För ökat korrosionsskydd för utvändigt handtag, rekommenderas alltid pulverlack. Sprintlängd: 53 mm V H Tillbehör: Spärrvred kpl., se del G. Oval cylinder, standard typ. Ovalcylinder, typ Rokoko G 128

7 Cylindrar för Vinga 7312 Epok, Dörrvakten Används för handtag Vinga ASSA Epok-serien samt Dörrvakten ASSA 716 är tillsammans med Assa Max för Gör det själv marknaden. ASSA 716 ASSA 5816 används inom låssystem. Cylinder ASSA 716/5816 beställes av ASSA AB. Egenskaper/konstruktion: Alla cylindrarna är av typen tryckcylinder, vilket innebär att cylindern trycks in i handtaget och därmed låses. Vid öppning återgår cylindern till olåst läge. Nyckeln kan tas ur i såväl låst som olåst läge. : Förkromad, mattförkromad eller mässing. Montering: Med fjädringsstift för enkel montering/ demontering i ASSA-handtaget. ASSA 5816 Anmärkning: Uppfyller fodringar för låsbara fönster och fönsterdörrar enligt Svensk Standard, SS 3620 klass B. G G 129

8 Vinga tillbehör 7450 Typgodkänd, barnskyddande Spärrvred ASSA 7313 och 7335 passar insidan till Handtag Vinga ASSA 7335 är speciellt anpassat för in-sidan på fallkolvsspanjolett ASSA S3107 och ASSA S4107. Täckbricka ASSA 7323 passar utsida till handtag Vinga Egenskaper/konstruktion: Spärrvredet trycks fast från baksidan i långskylten på handtag Vinga Spanjoletten är låst med vredet i vertikalläge och olåst i horisontalläge. Täckbrickan trycks fast från baksidan i långskylten på handtag Vinga 7314, används då cylinder ej erfordras på utsidan. : Förkromad, mattkromad, förmässingad eller pulverlackerad zamakmetall. Handtagsspärr ASSA 7450 Används för fönster och fönsterdörr. Egenskaper/konstruktion ASSA 7450 spärrar automatiskt handtaget när detta vrids till stängt läge. För att öppna måste spärren lyftas samtidigt som handtaget vrids. Spärrhus, förkromad, mattförkromad eller förmässingad zamakmetall. (Pulverlack och ASSA Prion, tidigare Miralloy, på beställning). Spärrarm, förzinkat stål. Montering I kombination med Vinga Anmärkning: Typgodkänd, barnskyddande G 130

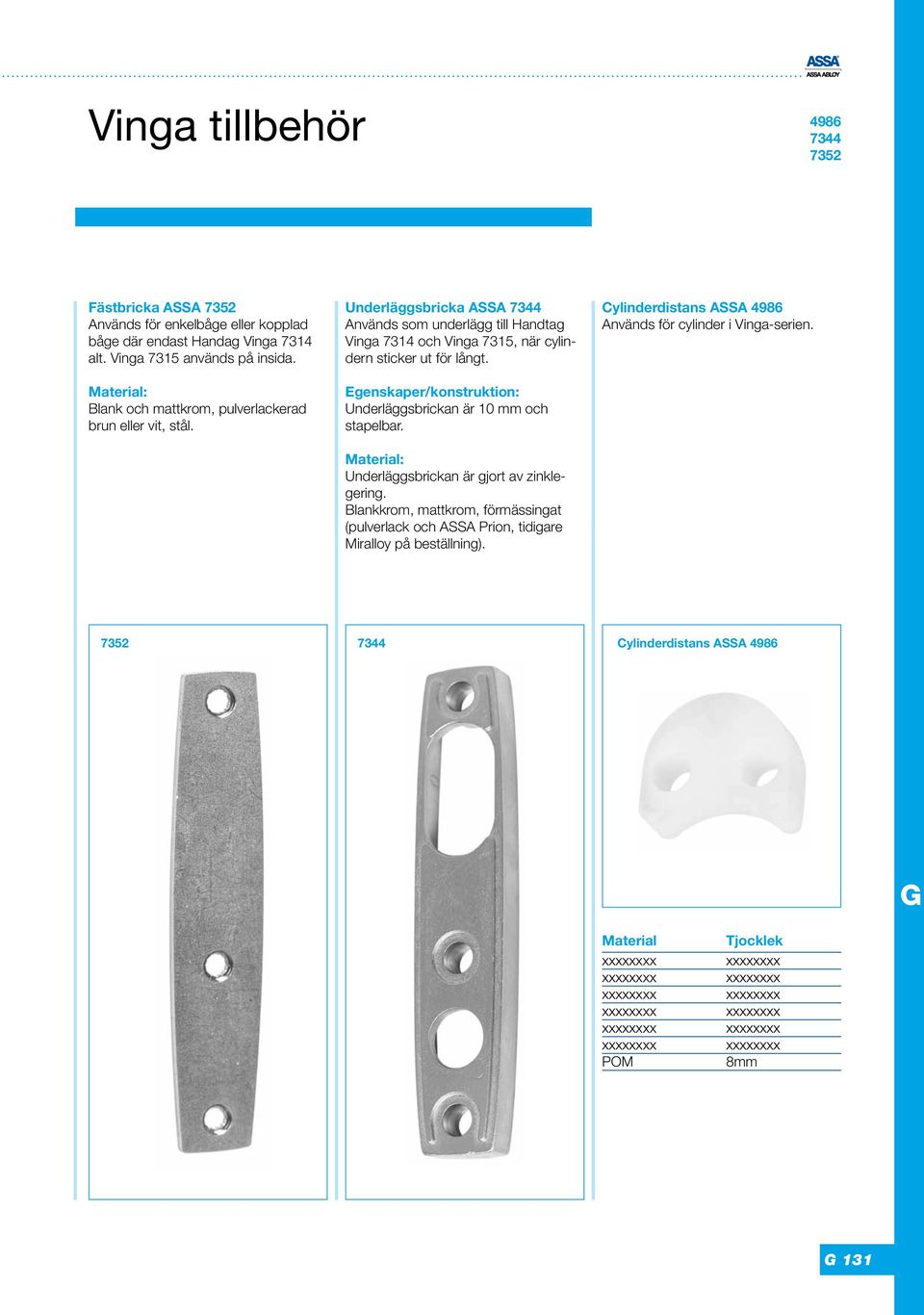

9 Vinga tillbehör Fästbricka ASSA 7352 Används för enkelbåge eller kopplad båge där endast Handag Vinga 7314 alt. Vinga 7315 används på insida. : Blank och mattkrom, pulverlackerad brun eller vit, stål. Underläggsbricka ASSA 7344 Används som underlägg till Handtag Vinga 7314 och Vinga 7315, när cylindern sticker ut för långt. Egenskaper/konstruktion: Underläggsbrickan är 10 mm och stapelbar. : Underläggsbrickan är gjort av zinklegering. Blankkrom, mattkrom, förmässingat (pulverlack och ASSA Prion, tidigare Miralloy på beställning). Cylinderdistans ASSA 4986 Används för cylinder i Vinga-serien Cylinderdistans ASSA 4986 G xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx POM Tjocklek xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx 8mm G 131

10 Vinga handtagsats Täckbricka utsida. Spärrvred insida. Vinga 7314D B 7313 Vinga 7314D CB90 G 132

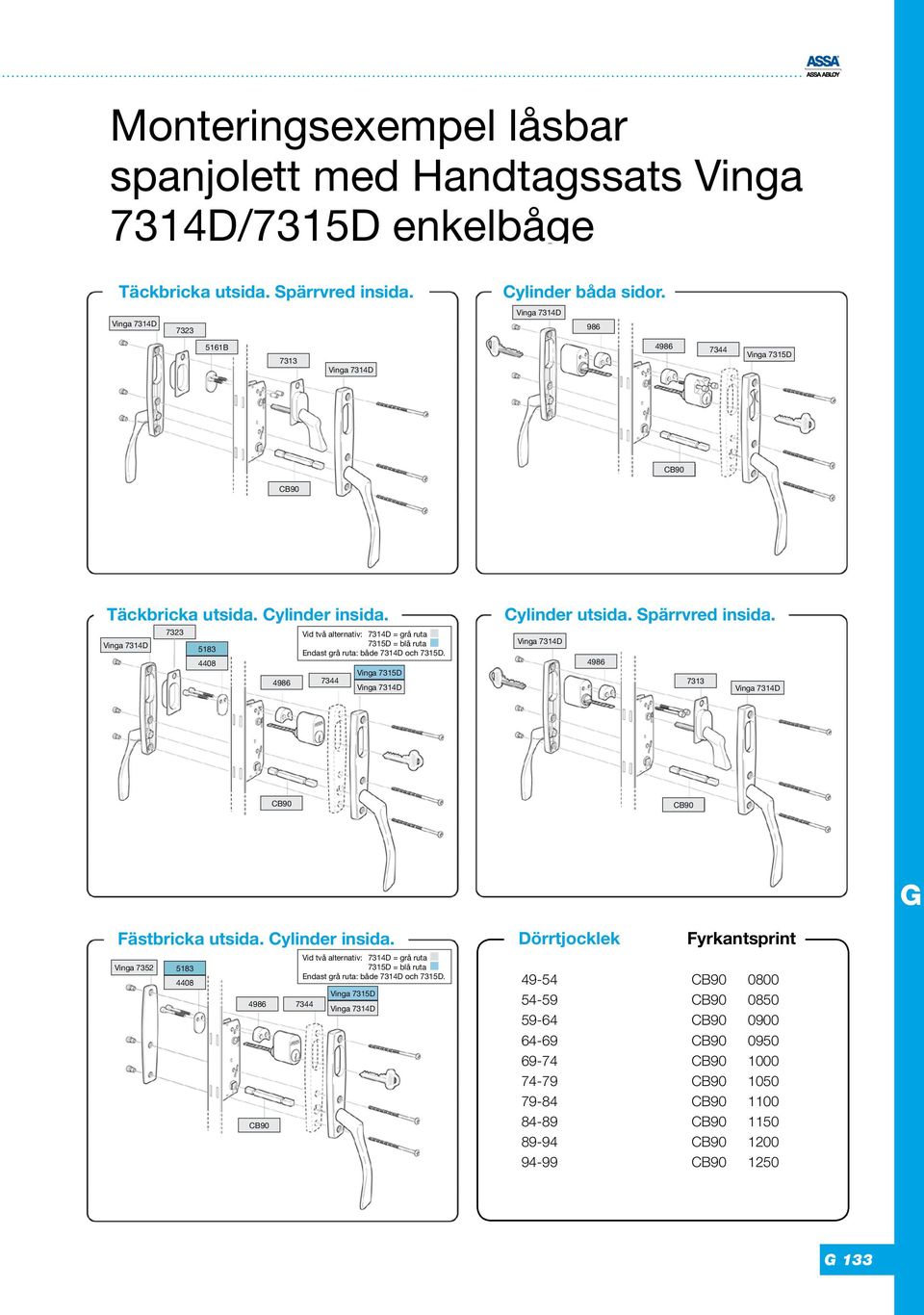

11 Monteringsexempel låsbar spanjolett med Handtagssats Vinga 7314D/7315D enkelbåge Täckbricka utsida. Spärrvred insida. Cylinder båda sidor. Vinga 7314D 7323 Vinga 7314D B 7313 Vinga 7314D Vinga 7315D CB90 CB90 Täckbricka utsida. Cylinder insida. Vinga 7314D Vid två alternativ: 7314D = grå ruta 7315D = blå ruta Endast grå ruta: både 7314D och 7315D Vinga 7315D Vinga 7314D Cylinder utsida. Spärrvred insida. Vinga 7314D Vinga 7314D CB90 CB90 G Fästbricka utsida. Cylinder insida. Vinga CB90 Vid två alternativ: 7314D = grå ruta 7315D = blå ruta Endast grå ruta: både 7314D och 7315D Vinga 7315D Vinga 7314D Dörrtjocklek Fyrkantsprint CB CB CB CB CB CB CB CB CB CB G 133

12 Montering av Vinga handtag Den unika snap-in funktionen ger - enkel och snabb montering av handtaget - möjlighet att enkelt byta handtag Handtagsbrickan monteras. Handtaget, med täckbricka, trycks på plats i brickan med en enkel snap-in funktion. Täckbrickan trycks på plats. Monteringen är klar. G 134

13 Demontering av Vinga handtag Den unika snap-in funktionen ger - enkel och snabb montering av handtaget - möjlighet att enkelt byta handtag ASSA 7339 Täckbrickan lossas och vrids. Demonteringsnyckeln ASSA 7339 trycks in i spåret på handtagsbrickan. Handtaget dras loss från brickan. G G 135

14 Handtag för fönster och fönsterdörr, ASSA 83 och 8307 Finns höger, vänster och rakt. Används för fönster och fönsterdörr. Funktion och egenskaper Handtaget har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge, gäller ej lackade. Zamakmetall, förkromad, mattkromad, förmässingad eller pulverlackerad i färg vit eller brun. Andra färger kan fås på begäran. ASSA 83R, H och V finns också i mattborstad mässing, skyddslackad. Art.nr M, 0083 H43M och 0083 V43M. Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 23, 33, 43, 53, 63 mm. Tillbehör Handtagsspärr ASSA 840 och 850, se del G. Handtagskoppling, se del G, används då handtag skall monteras på båda sidor. Handtag 8307 Lika ASSA 83, men med sprint av 7 mm förzinkat fyrkantstål. För att handtagskoppling ASSA 840 och 850 skall passa, är sprinten 8 mm närmast handtagsbrickan. Allmän beskrivning, katalogdel B. Anmärkning Utvändigt handtag: för ökat korrosionsskydd rekommenderas alltid pulverlackerat zamakhandtag. 83V 8307V H 8307H 83, V, 8307V G 136

15 Handtag för fönster och fönsterdörr, ASSA 42 och / Handtag 42 Finns rakt, höger, vänster. Används för fönster och fönsterdörrar. Zamakmetall, förkromad, mattkromad eller förmässingad. Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 43, 63 mm. Tillbehör Handtagsspärr ASSA 840, 850, se del G. Handtagskoppling, se nedan, används då handtag skall monteras på båda sidor. Handtag 4207 Lika ASSA 42, men med sprint av 7 mm förzinkat fyrkantstål. För att handtagsspärr ASSA 840 och 850 skall passa, är sprinten 8 mm närmast handtagsbrickan. Allmän beskrivning, katalogdel B. Anmärkning Utvändigt handtag: För ökat korrosionsskydd rekommenderas alltid pulverlackerat zamakhandtag. Handtag ASSA 42 finns även med svart kula. Handikappanpassat. Art.nr C062. Handtagskoppling 833 och 833/16 Används för fönsterdörr, med enkel båge, som skall ha handtag på båda sidor. Handtagskoppling 961 Används för kopplad fönsterdörr, som skall ha handtag på båda sidor. Funktion och egenskaper Handtagskopplingen är ett effektivt inbrottsskydd. Brytspåret är så avvägt att kopplingen brister om ytterhandtaget överbelastas när innerhandtaget är spärrat. Ytterhandtaget sätts härigenom ur funktion. Konstruktion Rund hylsa med brytspår och 8 mm fyrkanthål med stoppstift som hindrar handtagssprintarna att passera brytspåret. Hylsa av mässing. För ASSA 961: fästbricka av förzinkat stål. Montering ASSA 833 och 833/16 placeras i urborrningen för ytterhandtagets sprint. ASSA 961: fästbrickan skruvas fast i ytter- eller innerbågen utan infällning. Skruv Använd för ASSA 961: nr 5 (3,0 mm) TFX/DIN / V 4207V H 4207H 961, 833, 833/16 G 42H. 4207V G 137

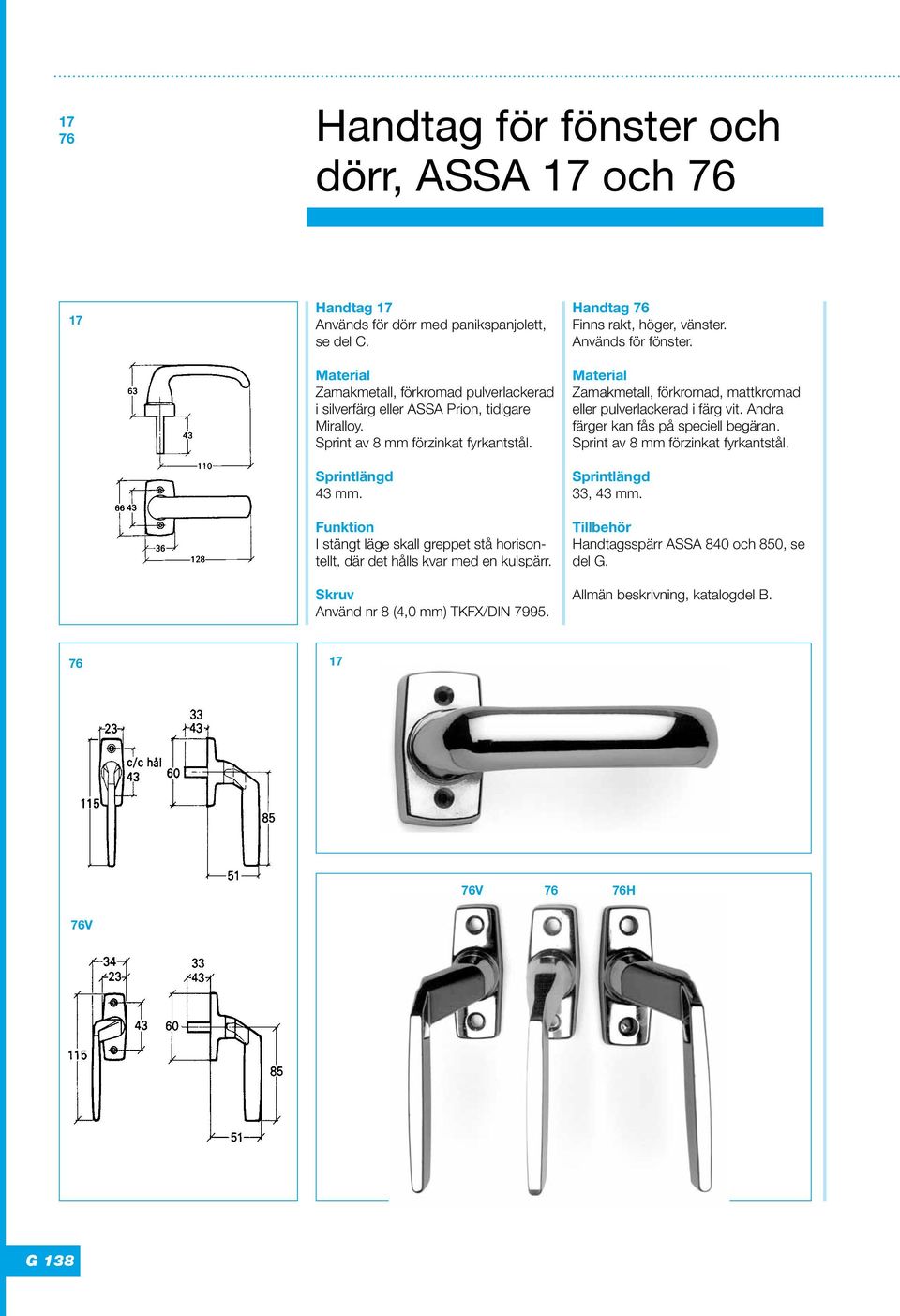

16 17 76 Handtag för fönster och dörr, ASSA 17 och Handtag 17 Används för dörr med panikspanjolett, se del C. Zamakmetall, förkromad pulverlackerad i silverfärg eller ASSA Prion, tidigare Miralloy. Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 43 mm. Funktion I stängt läge skall greppet stå horisontellt, där det hålls kvar med en kulspärr. Skruv Använd nr 8 (4,0 mm) TKFX/DIN Handtag 76 Finns rakt, höger, vänster. Används för fönster. Zamakmetall, förkromad, mattkromad eller pulverlackerad i färg vit. Andra färger kan fås på speciell begäran. Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 33, 43 mm. Tillbehör Handtagsspärr ASSA 840 och 850, se del G. Allmän beskrivning, katalogdel B V 76 76H 76V G 138

17 Handtag för fönster och fönsterdörr, ASSA 95 och Finns rakt, höger, vänster. Används för fönster och fönsterdörr. Handtag 95 Funktion och egenskaper Handtaget har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge, gäller ej lackade. Zamakmetall, förkromad, mattkromad eller pulverlackerad i färg vit. Andra färger kan fås på speciell begäran. Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 23, 33, 43, 53, 63 mm. Handtag 9507 Lika ASSA 95, men med sprint av 7 mm förzinkat fyrkantstål. För att handtagsspärr ASSA 840 och 850 skall passa, är sprinten 8 mm närmast handtagsbrickan. Allmän beskrivning, katalogdel B. Anmärkning Utvändigt handtag: för ökat korrosionsskydd rekommenderas allrid pulverlackerat zamakhandtag eller aluminium. Tillbehör Handtagsspärr ASSA 840 och 850, se del G Handtagskoppling, se del G, används då handtag skall monteras på båda sidor. 95, V 9507V H 9507H G G 139

18 Handtag för fönster och lucka 4 4 Handtag 4 För inåtgående fönster och skåpdörr. Förkromad zamakmetall. Sprint av 8 mm förzinkat fyrkantstål. På begäran kan 7 mm fyrkantsprint levereras. Sprintlängd 33 och 43 mm Handtag 24 För snickeri där handtag med normal höjd inte får plats. Förkromad zamakmetall med sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 43 mm Handtag 51 För fönster, dörr, lucka som ej skall ha fast handtag, och där risk för självöppning ej föreligger. (i de fall rekommenderas ASSA , se del G) Egenskaper Passar i bricka ASSA 1857, 1857T, se del G. När man vrider för att öppna kan man, tack vare nabben, dra till sig bågen. Handtaget kan tas ur endast i stängt läge. Förkromad zamakmetall med sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 33 och 63 mm. Allmän beskrivning, sida D1. G 140

19 Epok, handtag till fönster och fönsterdörr Handtagen är designade för att passa våra större byggnadsepoker, från Rokoko till Funkis. Kompletteras lämpligen med dörrhandtag ur ASSA Epok-serien Handtag 1887, 1899, 1935, 1956 Funktion och egenskaper Handtagens design motsvarar de tidsepoker/årtal som överensstämmer med artikelnumret. Handtagen har inbyggda spärrlägen för öppet och stängt som håller handtaget i rätt läge. Säkerhetshandtag 7887, 7889, 7835, 7856 Uppfyller kraven enligt SS 3620 Klass B. Låsbara med cylinder, typ Vinga (ingår ej) Samtliga handtag finns höger- och vänstersvängda Funktion och egenskaper Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Handtagen kan fås med lika eller olika låsning. Mässing. Ytbehandling: blank krom, mattkrom eller blank mässing. Sprint av 8 mm förzinkat fyrkantstål, sprintlängd, 43 mm (gäller ej låsbara) och 53 mm (gäller låsbara). G Tillbehör Handtagsspärr ASSA 7450, se del G. Handtagskoppling, se del G, används då handtag skall monteras båda sidor. Tryckcylinder, typ Vinga, se del G. Anmärkning Utvändigt handtag: för ökat korrosionsskydd rekommenderas pulverlackerat alltid zamakhandtag. G 141

20 Epok, handtag för fönster och fönsterdörr, mått G 142

21 Trekantnyckel, trekanttapp, brickor T 823 Rekommenderas ej där risk för självöppning föreligger. (Använd då ASSA , se del G. Trekantnyckel 145 För manövrering av spanjolett med trekanttapp ASSA 56, se nedan Aluminium. Trekanttapp 56 För spanjolett som skall manövreras med trekantnyckel ASSA 145. Härdat förzinkat stål. Montering Sätts på plats i spanjolettens roddare och fasthålls med tillhörande skruv. Bricka 1857, 1857T För snickeri som har spanjolett eller tätningslås och som skall manövreras med fyrkanthandtag ASSA 51 eller trekantnyckel ASSA och egenskaper Rostfritt stål, med täckskylt av acetalplast. Täckbricka 823 För snickeri där håltagning för handtag skall täckas. Rostfritt stål. Skruv Använd nr. 6 (3,0 mm) TKFX/DIN För utvändig montering av ASSA 823, använd motsvarande envägsskruv T 823 G G 143

22 Handtagsspärr, ASSA 840 och 850, underläggsbricka, ASSA Typgodkänd barnskyddande Handtagsspärr 840 För fönsterdörr med ASSA spanjoletthandtag som skall spärras på innersidan. Funktion och egenskaper Öppnas och stängs manuellt. Spärrar i nedtryckt läge. Handtagsspärr 850 Typgodkänd barnskyddande spärranordning. För fönster och fönsterdörr som skall ha säkerhetsbeslag enligt Boverkets Byggregler, BBR94. Funktion och egenskaper Spärrar automatiskt handtaget när detta vrids till stängt läge. För att öppna måste spärren lyftas samtidigt som handtaget vrids. 840, 850 för båda Spärrhus av zamakmetall, förkromat eller med kåpa 4644 av acetalplast i färgerna vit, grå eller brun. Fingergrepp av polyamid, vit för ASSA 850, svart för ASSA 840. Underläggsbricka 4285 För ASSA spanjoletthandtag som skall ersätta äldre handtag med lång bricka. Stål, förkromad eller pulverlackerad, vit. Montering Monteras på handtaget med tillhörande skruv montering G 144

23 Säkerhetsanordning, trekanthandtag S Säkerhetsanordning 805 Typgodkänd som barnskyddande säkerhetsbeslag. Används istället för handtag på fönster, fönsterdörr och skåpdörr med spanjolett, där barnsäkerhet eller skydd mot otillåtet öppnande önskas. Ex. trapphus, korridorer, sjukhus, barnstugor, mm. Funktion och egenskaper Kring trekanttappen ligger en fjäderbelastad spärrbricka. Denna måste tryckas in till ett preciserat läge för att tappen skall kunna vridas och påverka spanjoletten. Spärrhus (a) av förkromad zamakmetall. Sprint och spärrbricka av härdat förzinkat stål. Sprintlängd 23, 33, 43. (Obs sprint av härdat stål, svår att kapa.) Tillbehör Trekanthandtag ASSA 811. Förhöjningsbricka ASSA Förhöjningsbricka 4548 Används då montering skall ske utan urborrning för säkerhetsanordningens nav. Grå acetalplast. Trekanthandtag 811 Används för manövrering av ASSA 805. Funktion och egenskaper När handtaget vrids kan man dra till sig bågen med handtaget. Detta kan tas ur endast i stängt läge. Förkromad zamakmetall. Säkerhetsanordning 836S (självlåsande) Godkänd enligt SS 3620 Klass B. Används för innersidan på fönster, fönsterdörr och skåpdörr som har spanjolett, där man ej vill ha fast handtag, och som skall säkras mot inbrott eller obehörigt öppnande. Låsbar med cylinder. Tillbehör Oval cylinder av standardtyp. Trekantnyckel ASSA 145. Underläggsbricka ASSA 841S, se del G. Sprintlängd 33, 43, 53 mm. I övrigt lika ASSA 837S, se del G S G G 145

24 835S 837S Säkerhetshandtag för fönster och fönsterdörr, ASSA 835S och 837S Godkända enligt SS 3620 Klass B. Finns rakt, höger, vänster. Låsbara med cylinder (ingår ej). 835S och 8350S * * * *gäller ASSA 8350S, se nästa sida 835S 835S och 837S För innersidan på altandörr, fönster och skåpdörr som har spanjolett och som skall säkras mot inbrott och obehörigt öppnande. Cylinderhus täcker hela sjustiftscylindern. Säkerhetshandtaget finns i blankkrom och mattkrom. Godkända enligt SS 3620 Klass B. Finns rakt, höger- och vänstersvängt. 835S låses genom nyckelvridning med cylinder (ingår ej). 837S låses automatiskt med cylinder (ingår ej), när handtaget vrids till stängt läge. Funktion och egenskaper Låsning sker med oval cylinder av standardtyp. Nyckeln kan tas ur i olåst läge. Handtaget har slirkoppling (gäller ej handtag med 7mm fyrkantssprint) som fungerar vid överbelastning och förhindrar sönderbrytning av låsmekanismen vid inbrottsförsök och obehörigt öppnande från insidan. När greppet slirar påverkas ej spanjoletten förrän upplåsning har skett. Har greppet slirat måste säkerhetshandtaget bytas. Zamakmetall. Säkerhetshandtaget finns i blankkrom och mattkrom. Sprint av 8 mm förzinkat fyrkantstål. På begäran kan 7 mm fyrkantsprint levereras, kan dock ej fås med slirkoppling. Sprintlängd 43 eller 53 mm. Montering På enkel båge, samt på kopplad båge där innerbågen är minst 35 mm, se bild 1, se nästa sida. På enkel båge med äldre typ av spanjolett, se bild 2 och 3, se nästa sida. Använd underläggsbricka ASSA 841S. På kopplad båge, där innerbågen är mindre än 35 mm, se bild 4, se nästa sida. Använd fästbricka ASSA På kopplad båge med äldre typ av spanjolett, se bild 5 och 6, se nästa sida. Använd underläggsbricka ASSA 841S och fästbricka ASSA Tillbehör Oval cylinder av standardtyp. Underläggsbricka ASSA 841S. Fästbricka fästbricka ASSA Handtagskopplingar ASSA 833, 833/16 eller 961, används då handtag skall monteras båda sidor. Skruv ingår. Säkerhetshandtag ASSA 835S samt 837S finns även med mikrobrytare, och heter då 835SMB samt 837SMB. Säkerhetshandtag 835S finns även för låsning från utsidan och heter då 8350S, se del G. G 146

25 Tillbehör till säkerhetshandtag 841S Underläggsbricka 841S Används för ASSA 835S, 836S, 837S och 8350S vid montering på enkel båge med äldre typ av spanjolett. 841S Stål, förkromat, förmässingat eller pulverlackerat i färg vit. Erforderlig skruv ingår. Fästbricka 5325 och 5365 Använd för montering på kopplad båge: ASSA 5325 för ASSA 835S, 836S, 837S. ASSA 5365 för ASSA 8350S. Zamakmetall. Medbringare av mässing. Erforderlig skruv ingår. 841S S H/837S H monterad på enkel båge G Ny bild Ny bild 835S H/837S H monterad på kopplad båge G 147

26 8350S Säkerhetshandtag för fönster och fönsterdörr, ASSA 8350S Godkända enligt SS 3620 Klass B. Finns rakt, höger, vänster. Låsbart med cylinder från båda sidor (cylinder ingår ej). 8350SV 8350S 8350SH För innersidan på fönsterdörr, som har spanjolett och som skall säkras mot inbrott och obehörigt öppnande, samt vara låsbar även från yttersi-dan. Icke låsbar spanjolett erfordras. Funktion och egenskaper Lika ASSA 835S, men är dessutom utrustat med en mottagare för medbringaren på yttersidans cylinder. Detta möjliggör låsning från båda sidor. och sprintlängd Lika ASSA 835S, se del G. Montering Se bilder nedan. Tillbehör Ytterhandtag ASSA 83, underläggsbricka ASSA 841S, handtagskoppling ASSA 833, 833/16, oval ASSA-cylinder med lång medbringare av standardtyp. Nya bilder? I övrigt för kopplad båge: Fästbricka ASSA 5365, se del G. 8350SH monterad på kopplad dörr 8350SH monterad på enkel dörr Den utvändiga cylindern monteras först. Därefter passas medbringaren in i handtagets mottagare, och handtaget skruvas fast. G 148

27 Handtagssats för fönsterdörr, med låsbar spanjolett, ASSA Finns höger och vänster. Används för utåtgående fönsterdörr. Zamakmetall, förkromad eller mattkrom. Sprint av 8 mm förzinkat fyrkantsstål med brytspår Anmärkning Komplett långskylt för fönsterdörr med cylinderlåshus för dörrtjocklek: mm, art.nr 2130 HV mm, art.nr 2130 HV mm, art.nr 2130 HV1 Skruv ingår , ,1 33,1 13 G , ,6 43,7 G 149

28 S S 2384 Handtag för vridfönster, överhängt eller glidhängt 2265 Handtag 2265 Handtaget har ventilationstunga för uppställning av bågen i små fasta vädringslägen. Kan göras barnskyddande såväl i vädringsläge som i stängt läge med handtagsspärr ASSA 850. Zamakmetall, förkromad eller matt - kromad S8350 Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 35, 43, 53 mm. Allmän beskrivning, katalogdel B. Säkerhetshandtag 2265S8350 och 8465S Godkända enligt SS 3620 Klass B. Båda handtagen har ventilationstunga för uppställning av bågen i små fasta vädringslägen. Handtagen är låsbara såväl i vädringsläge som i stängt läge. Funktion, egenskaper och tillbehör ASSA 835S/65: lika ASSA 835S, se del G. ASSA 8465: lika ASSA 844S, se del G. 8465S Zamakmetall, förkromad eller mattkromad. Sprint av 8 mm förzinkat fyrkantstål. Sprintlängd 53 mm. Allmän beskrivning, katalogdel B. Tillbehör Slutbleck S8350 Grå amidplast. Skruv Använd nr 5 TF S G 150

29 Säkerhetshandtag 844S 876S 895S Godkända enligt SS 3620 Klass B. Finns rakt, höger, vänster. Låsbart med tryckcylinder ASSA 4484 och 4482, se del D (köpes separat). 844S, 876S och 895S Säkerhetshandtagen används på innersidan, när man vill säkra mot inbrott och obehörigt öppnande. ASSA 844S och 895S används på fönsterdörr, fönster och skåpdörr som har spanjolett. ASSA 876S används på fönster och skåpdörr som har spanjolett. 844S 844S Funktion och egenskaper Låsning sker när cylindern trycks ner och handtaget står i stängt läge. När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Handtagen kan fås med lika eller olika låsning, och med samma låsning som fönsterlås ASSA 2820 och 2830, se del G. 876S 876S Handtagen av zamakmetall förkromad, mattkromad, pulverlackerad vit eller förmässingad. Sprint av 8 mm förzinkat fyrkantstål. På speciell begäran kan 7 mm fyrkantsprint levereras. Sprintlängd 53 mm. Skruv Erforderlig envägsskruv ingår. Montering Monteringsanvisning i förpackningen. Tillbehör Tryckcylinder ASSA 4484, se del G. Tryckcylinder Abloy (för systemlåsning), se del G. Underläggsbricka ASSA 4926, se del G. Handtagskoppling, se del G. 895S 895S G Vid beställning uppge: 1. Ytbehandling 2. Rakt, höger eller vänster. 3. Typ av cylinder. G 151

30 Tillbehör till säkerhetshandtag 4926 Monteringsexempel 4926 Underläggsbricka 4926 För säkerhetshandtag ASSA 844S, 876S, 895S och 8465S. Vid montering på spanjolett där handtagets skruvhålsavstånd är otillräckligt. Stål, förkromat eller pulverlackerat i vitt. Tryckcylinder Abloy (Beställs hos ASSA AB) Cylinder (Abloy) med 11 spärrskivor, för säkerhetshandtag ASSA 844S, 876S, 895S och 8465S. Kan fås med samma låsning som tryckcylinder avsedd för fönsterlås ASSA 2820 och 2830, se del G. Kan även fås i system. Två nycklar ingår till varje cylinder. Tryckcylinder Abloy Cylindrar av förnicklad mässing med nycklar av förnicklat stål. Montering Cylindern levereras separat för montering enligt anvisning som medföljer säkerhetshandtaget. Vid beställning uppge: Låsningsnummer, alternativt lika eller olika låsning. För tryckcylinder Abloy i system uppge: 1. Antal av varje låsning. 2. Nytt system eller tillägg till befintligt system. 3. Antal nycklar till varje låsning, samt antal huvudnycklar. G 152

31 Fönsterlås, ASSA 2820 och E Godkända enligt SS 3620 Klass A. Låsbar med tryckcylinder ASSA 7287 eller tryckcylinder Abloy. Används på fönster som skall säkras mot inbrott och obehörigt öppnande Funktion och egenskaper Låsning sker när cylindern trycks ned, då fönstret är i stängt läge. ASSA 2820 och 2830 kan även låsas i vädrings läge (uppfyller då ej krav på godkänd låsning enligt SS 3620). När nyckeln vrids fjädrar cylindern upp och låsfunktionen upphör. Nyckeln kan tas ur i olåst läge. Fönsterlåset kan fås med samma låsning som säkerhetshandtag ASSA 844S, 876S, 895S, samt 8465S, se del G. Cylinderhus, karmfäste av zamakmetall, förkromad, mattkromad, förmässingad eller pulverlackerad i vitt. Ventilationsarm av förzinkat stål Skruv Använd skruv nr. 8 (4,0 mm) TFX/DIN Montering Monteringsanvisning ingår i förpackningen. Vid beställning uppge: 1. Ytbehandling 2. Typ av cylinder Monteringsexempel 2820 Monteringsexempel E, där indikering för stängt och låst samt upplåst är önskvärt. G G 153

32 Tryckcylindrar till fönsterlås, ASSA 2820 och 2830 Tryckcylinder Abloy Tryckcylinder Abloy (Beställs hos ASSA AB). Cylinder (Abloy) med 11 spärrskivor, för fönsterlås ASSA 2820 och Kan fås med samma låsning som tryckcylinder avsedd för säkerhetshandtag ASSA 844S, 876S, 895S och 8465S, se del G. Kan även fås i system. Två nycklar ingår till varje cylinder. Cylindrar av förnicklad mässing med nycklar av förnicklat stål. Montering Cylindrarna levereras separat för montering enligt anvisning som medföljer fönsterlåset. Vid beställning uppge: Låsningsnummer, alternativt lika eller olika låsning. För tryckcylinder Abloy i system uppge: 1. Antal av varje låsning. 2. Nytt system eller tillägg till befintligt system. 3. Antal nycklar till varje låsning, samt antal huvudnycklar. G 154

33 Draghandtag, ASSA 34 och Draghandtag 34 För yttersidan på fönsterdörr. Speciellt lämpligt då handtagsspärr ASSA 850 eller handtag ASSA 837S är monterat på innersidan, och man vill undvika utelåsning. Brickan har samma mått och hålavstånd som ASSA spanjoletthandtag Acetalplast i färg vit och brun. Skruv Använd skruv nr. 8 (4,0 mm) TKFX/DIN Draghandtag 94 För vipport till garage, dörr till förråd, soprum etc Acetalplast i färg svart. Skruv Använd skruv nr. 14 (6,0 mm) TKX/DIN G G 155

34 7500 OBS! Dörrvakten ASSA 7500 har utgått ur vårt sortiment för nyförsäljning. Dörrvakten, ASSA 7500 Säkerhetslås för fönsterdörr. Kan fås med magnetindikering. Godkänd enligt SS 3620 Klass B, samt SS 3535 Klass Dörrvakten 7500 Används för utåtgående fönsterdörr. Låshus: Utanpåliggande. Sidkolv: Hakkolv 2 st, Kolvutsprång 25 mm. Höger/vänster. Egenskaper/konstruktion: Låsbar med tryckcylinder. Vid låsning med tryckcylinder manövreras två kraftiga hakkolvar som spärras i vinkelslutblecket i karmen. : U-profil och hakkolvar av stål. Täckkåpa av vit- eller brun pulverlackerad eller mattförkromad plåt. Cylinderhus av blankförkromad zamakmetall. Mothåll av rostfritt stål. Tillbehör ASSA 716, Vingacylinder i ASSA 700-serien. ASSA 5616, Vingacylinder i ASSA Maxserien. ASSA 4816, Vingacylinder i ASSA 4800-serien. ASSA 5816, Vingacylinder i ASSA serien. Montering: Dörrvakten monteras invändigt på dörren med genomgående förband. Produkten är enkel att montera på befintlig dörr och gör dörren mycket svår att bryta upp samt förhindrar otillåten öppning från insidan. ASSA 716 ASSA 5816 G 156

35 Handtag för fönster och skjutdörr Handtag 7937 H000 Används för utåtgående fönster, vänster-hängd båge H V000 Förkromad zamakmetall Handtag 7937 V000 Används för utåtgående fönster, högerhängd båge. Förkromad zamakmetall Skjutdörrsskål 6511 Används för skjutdörr. Förkromat stål. Mässing, M. Montering Fälls in i sidan på dörrbladet Skjutdörrsring Används för skjutdörr. Förkromat stål. Pulverlackerad bronze, M. G G 157

36 D D Fönstervred och hake för inåtgående fönster Används för inåtgående fönster. Fönstervred 23 Används för inåtgående fönster. Skruv TKFX 3,5xL / DIN Förkromad zamakmetal. Fönstervred ASSA 70 Används för inåtgående fönster. Skruv TKFX 3,5xL / DIN Vit eller svart acetalplast. Montering Utanpåliggande. Hake 338D och 337 Används för inåtgående fönster med överfalsad båge i enluftsfönster med post, när bågarna har fönstervred. Skruv TKFX 3,5xL / DIN Egenskaper/konstruktion ASSA 338D finns i tre olika höjder beroende på falstjocklek. Se måttritning. 25 mm höjd, falstjocklek 14 mm. 27 mm höjd, falstjocklek 17 mm. 30 mm höjd, falstjocklek 19 mm. 337 Används då falstjocklek är 0 mm. Förkromad profilmässing. Montering Utanpåliggande. Hake 77D Används för inåtgående fönster med överfalsad båge i enluftsfönster med post, när bågarna har fönstervred. Skruv TKFX 3,5xL / DIN Egenskaper/konstruktion Steglös justering från 27 till 34 mm höjd, se måttritning. Måtten svarar mot tjockleken på överfals inkl. tätningslist från 12 till 19 mm. Vit eller svart acetalplast. Montering Utanpåliggande D B482, underlägg till 338D, tjocklek 1 mm D D D G 158
