1 Design Guide Övervakningsenhet AK-LM 330 ADAP-KOOL Refrigeration control systems

2 Innehåll 1. Introduction...3 Applikation... 3 Principer Regulatordesign...7 Modulöversik... 8 Gemensamma data för modulerna...10 Regulator...12 Expansionsmodul AK-XM 101A...14 Expansionsmodul AK-XM 102A / AK-XM 102B...16 Expansionsmodul AK-XM 204A / AK-XM 204B...18 Expansionsmodul AK-XM 205A / AK-XM 205B...20 Expansionsmodul AK-XM 107A...22 Expansionsmodul AK-OB 101A...24 Displaymodul EKA 163B / EKA 164B...25 Transformatormodul AK-PS 075 / Förord till design...28 Funktioner...28 Anslutningar...29 Begränsningar...29 Design av övervakning...30 Procedur:...30 Skiss...30 Övervakningsenhet...31 Anslutningar...32 Planeringstabell...33 Längd...34 Sammankoppling av moduler...34 Bestäm anslutningspunkterna...35 Anslutningsdiagram...36 Matningsspänning...37 Beställning Montering och kabeldragning...39 Montering...40 Montering av expansionsmodul på regulatormodulen...40 Kabeldragning Konfiguration och inställning...43 Konfiguration...45 Anslut PC...45 Behörighet...46 Lås upp konfigurationerna i regulatorerna...47 Systeminstallation...48 Ställ in applikation...49 Ställ in displaystruktur...50 Konfiguration av ingångar och utgångar...51 Ställ larmprioriteringar...53 Kontroll av inställningar...55 Lås konfigurationen...59 Kontrollera konfiguration...60 Kontroll av anslutningar...61 Installation i nätverk...62 Första start av kontroll...63 Starta kontrollen...64 Inställningsloggar Reglering av funktioner...67 Övervakning av funktioner...68 Diverse...71 Larmtexter...75 Bilaga - Rekommenderade anslutningar RS8FR307 Danfoss AK-LM 330

3 1. Introduction Applikation AK-LM 330 är en komplett övervakningsenhet med valmöjligheten att kunna reglera funktioner via reläströmställare. Övervakningsenheten används för att registrera temperatur, tryck, funktioner m.m. i och runt omkring kyl/frysmöbler och kylrum för kommersiell och industriell kylning. Övervakningsenheten är utrustad med datakommunikation och ställs in/avläses via en PC. Funktioner Temperatur Temperaturövervakning Temperaturövervakning med larmfunktion Förlängning av larmfördröjningen när an avfrostningssignal (DI) mottas Avbrott i larmövervakning när en switch signal (DI) mottas Temperaturstyrning med reläfunktion Tryck Tryckövervakning Tryckövervakning med larmfunktion Tryckstyrning med reläfunktion Spänning på 1-10 V Spänningsövervakning Spänningsövervakning med larmfunktion Spänningsövervakning med reläfunktion Av/På signaler Övervakning av on/off signaler Larmfunktioner med relä + reläfunktion, om tillämpligt On/off signalen kan inverteras Timräknare för På tid Räknare av antal ändringar Pulssignaler Registrering av elektricitet, vatten, gas, etc. Energiavläsning Energiavläsning i en inställd synkroniserad period Energiavläsning i en period mellan synkroniseringspulsarna Mottagande av synkroniseringssignal Larmrelä Två larmreläer som aktiveras på olika larmprioriteringar Display 4 displaykopplingar för utskrift av mottagna signaler Datakommunikation Koppling till systemmanager eller gateway Övervakning och datainsamling Kundanpassade larmtexter SW = 1.4x AK-LM 330 RS8FR307 Danfoss

4 Principer Den stora fördelen med den här serien är att den kan expandera i takt med att anläggningens storlek utökas. Den har utvecklats för kylstyrsystem, men inte för någon specifik applikation variation skapas av programvaran och sättet på vilket man väljer att definiera anslutningarna. Det är samma moduler som används för varje reglering och uppsättningen kan ändras, efter behov. Med dessa moduler (byggstenar) kan man skapa en mångfald av olika sorters regleringar. Men man måste själv ställa in regleringen efter det faktiska behovet dessa instruktioner kommer att vara till hjälp på vägen genom de frågor som uppstår så att regleringen kan definieras och anslutningarna genomföras. Fördelar Regulatorn storlek kan växa i takt med att system växer Mjukvaran kan ställas in för en eller flera applikationer Flera applikationer med samma funktion Expansionsvänlig när systemkrav ändras Flexibelt koncept: - Regulatorserie med gemensam konstruktion - En princip många applikationer - Moduler väljs efter de faktiska anslutningsbehoven - Samma moduler används från applikation till applikation Regulator Expansionsmodul Överdel Bottende Regulatorn är regleringens hjärta. Modulen har ingångar och utgångar som kan hantera små och medelstora system. Bottendelen och därigenom anslutningarna är samma för alla regulatormodeller. Överdelen innehåller intelligensen med mjukvara. Denna enhet kommer att variera i enlighet med regulatormodell. Men den kommer alltid att levereras tillsammans med bottendelen. Förutom mjukvaran är överdelen försedd med anslutningar för datakommunikation samt med adressinställning. Om systemet växer och fler funktioner måste styras kan regulatorn expanderas. Med extra moduler kan extra signaler mottas och fler reläer kopplas in och ur hur många av dem och vilka bestäms av den relevanta applikationen. Exempel En reglering med få kopplingar kan genomföras med endast en regulator Om det finns flera anslutningar måste en eller fler expansionsmoduler monteras 4 RS8FR307 Danfoss AK-LM 330

5 Direktkoppling Inställning och drift av en AK regulator måste genomföras via AK Service Tool mjukvaruprogram. Programmet installeras på en PC, och installation och drift av de olika funktionerna genomförs via regulatorns menydisplayer. Displayer Menydisplayen är dynamisk, så att olika inställningar i en meny kommer att resultera i olika inställningsmöjligheter i andra menyer. En enkel applikation med få anslutningar ger en installation med få inställningar. En motsvarande applikation med många anslutningar ger en installation med fler inställningar. Från översiktsdisplayen finns tillgång till ytterligare displayer för kompressorregleringen och kondensorregleringen. Längs ned på displayen finns tillgång till ett antal generella funktioner, så som översikt, manuell drift, loggfunktion, larm och service (konfiguration). Nätverksanslutning Regulatorn kan anslutas till ett nätverk tillsammans med andra regulatorer i ett ADAP-KOOL kylsystem. En gateway modell AKA 245, eller en systemmanager modell AK- SM 350, AK-SM 720 eller AK-SC 255, kan användas som systemenhet. Efter installationen kan driften skötas över nätet med, till exempel, Danfoss mjukvaruprogram AKM. Användare Regulatorn kommer försedd med flera språk, varav ett kan väljas och användas av användaren. Om det finns flera användare så kan samtliga använda sitt eget språkval. Alla användare måste tilldelas en användarprofil som antingen ger åtkomst till full drift eller som gradvis begränsar driften till den lägsta nivån som endast tillåter användaren att se. Extern display En extern display kan monteras in för att visa avläsningar av temperaturer. Upp till 4 displayer kan monteras. AK-LM 330 RS8FR307 Danfoss

6 Lysdioder Ett antal lysdioder gör det möjligt att följa signaler som mottas och sänds av regulatorn. Power Comm DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Status Service Tool LON Alarm Service Pin Slow flash = OK Quick flash = answer from gateway Constantly ON = error Constantly OFF = error Flash = active alarm/not cancelled Constant ON = Active alarm/cancelled Logg Från loggdefinitionen kan man definiera de mätningar man vill ska visas. De samlade värdena kan skrivas ut, eller så kan man exportera dem till en fil. Man kan öppna filen i Excel eller importera i AKM. En logg bör normalt skapas på en systemenhet. Systemenheten har större minne och innehåller mer data. Om man befinner sig i en servicesituation kan man visa mätningar i en trendfunktion. Mätningarna görs då i realtid och visas omedelbart. Larm Displayen ger en överblick av alla aktiva larm. Om man önskar bekräfta att man sett larmen kan man bocka för det i området för kvitteringar. Vill man veta mer om ett aktuellt larm kan man klicka på det och få fram en informationsdisplay på skärmen. En motsvarande display finns för alla tidigare larm. Här kan man ladda upp information om man behöver ytterligare information om larmhistoriken. 6 RS8FR307 Danfoss AK-LM 330

7 2. Regulatordesign Den här sektionen beskriver hur övervakningsenheten är designad. Regulatorn i systemet baseras på en uniform anslutningsplattform där alla variationer i regleringen bestäms av den använda överdelen med en specifik mjukvara och av vilka ingångar och utgångar den relevanta applikationen kommer att kräva. Om det handlar om en applikation med få anslutningar kan det vara tillräckligt med regulatormodulen (överdelen med tillhörande underdel). Handlar det om en applikation med många anslutningar kommer det att bli nödvändigt att använda regulatormodulen plus en eller flera expansionsmoduler. Genom den här sektionen får man en översikt av möjliga anslutningar plus hjälp vad gäller val av den modul som krävs av din faktiska applikation. AK-LM 330 RS8FR307 Danfoss

8 Modulöversik Regulatormodul kapabel att hantera mindre anläggningskrav Expansionsmodul. När komplexiteten blir allt större och ytterligare ingångar och utgångar behövs kan modulen monteras ihop med regulatorn. En kontakt på sidan av modulen kommer att överföra matningsspänningen och datakommunikationen mellan modulerna. Överdel Regulatorns överdel innehåller intelligensen. Det är här regleringen definieras och där datakommunikation kopplas till de andra regulatorerna i ett större nätverk. Anslutningar Det finns varierande typer av ingångar och utgångar. En modell kan, exempelvis, motta signaler från givare och brytare medan en annan kan motta spänningssignaler, och en tredje kan ha utgångar med reläer, och så vidare. De individuella modellerna visas i tabellen nedan. Valfri anslutning När en applikation planeras kommer den att generera ett behov av ett större antal anslutningar distribuerade på nämnda modeller. Dessa anslutningar måste då genomföras i första hand på regulatorn och i andra hand på expansionmoduler. Det enda som behöver iakttas är att modellerna inte får blandas samman (en analog ingångssignal får till exempel inte vara kopplad till en digital utgång) Programmering av anslutningar Regulatorn måste veta var man kopplar de individuella ingångsoch utgångssignalerna. Detta sker i en senare konfiguration där varje individuell anslutning definieras baserat på följande princip: - till vilken modul - vid vilken punkt ( terminal ) - vad kopplas (t.ex. trycktransmitter/modell/tryckområde) Extern display för anläggningens temperaturer Bottendel Expansionsmodul med ytterligare analoga ingångar Expansionsmodul med ytterligare reläutgångar och ytterligare analoga ingångar Regulator med analoga ingångar och reläutgångar Överdel Modulen med ytterligare reläutgångar finns även tillgänglig i en version där överdelen är försedd med kontakter så att reläerna kan överstyras. 8 RS8FR307 Danfoss AK-LM 330

9 1. Regulator Modell Funktion Applikation AK-LM 330 Övervakningsenhet Övervakning av temperatur, tryck, spänning, etc 2. Expansionsmodul och översikt av ingångar och utgångar Modell Analoga ingångar För givare, trycktransmitter, etc Av/På utgångar Av/På matningsspänning (DI signal) Modul med strömbrytare Relä (SPDT) Halvledare Lågspänning (max. 80 V) Högspänning (max. 260 V) Pulsräknare lågspänning (max 30V) För överstyrning av reläutgångar Regulator Expansionsmodul AK-XM 101A 8 AK-XM 102A 8 AK-XM 102B 8 AK-XM 204A 8 AK-XM 204B 8 x AK-XM 205A 8 8 AK-XM 205B 8 8 x AK-XM 107A 4 (8) 3. AK drift och tillbehör Modell Funktion Applikation Drift AK-ST 500 Mjukvara för drift av AK regulator AK-drift - Kabel mellan PC och AK regulator AK - Com port - Kabel mellan nollmodemkabel och AK regulator Kabel mellan PDA kabel och AK regulator AK - RS 232 Tillbehör AK-PS 075 AK-PS 150 Transformatormodul 230 V / 115 V till 24 V 18 VA, 24 V d.c. 36 VA, 24 V d.c. Tillbehör för regulator Tillbehör Extern display som kan kopplas till regulatormodul. För visning av exempelvis anläggningens temperatur EKA 163B Display EKA 164B Display med inställningsknappar - Kabel mellan display och regulator Längd = 2 m Längd = 6 m Tillbehör Realtidsklocka för användning i regulatorer som kräver klockfunktion, men som inte är kopplade med datakommunikation. AK-OB 101A Realtidsklocka med backup batteri. Monteras i en AK regulator. På följande sidor finns specifik data de enskilda modulerna. AK-LM 330 RS8FR307 Danfoss

10 Gemensamma data för modulerna Matningsspänning 24 V d.c./a.c. +/- 20% Energiförbrukning AK- (regulator) 8 VA AK-XM 101, 102, 107 AK-XM 204, VA 5 VA Analoga ingångar Pt 1000 ohm /0 C Upplösning: 0.1 C Noggrannhet +/- 0.5 C (mellan -50ºC och +50ºC) Trycktransmitter modell AKS 32R / AKS 2050/ AKS 32 (1-5 V) Andra trycktransmittrar: Ratiometrisk signal Min o max tryck måste ställas in Min o max spänning måste ställas in Upplösning:1 mv Noggrannhet +/- 10 mv Max 5 trycktransmittrar anslutna till en modul Spänningssignal 0-10 V Av/på spänningsingångar Reläutgångar SPDT Halvledarutgångar Kontaktfunktion (Av/På) Lågspänning 0 / 80 V a.c./d.c. Högspänning 0 / 260 V a.c. AC-1 (ohmsk) AC-15 (induktiv) U Kan användas till effekter som frekvent kopplas av och på, t.ex,: sargvärme, fläktar och AKV ventil På vid R < 20 ohm Av vid R > 2K ohm (Guldpläterade kontakter ej nödvändiga ) Av: U < 2 V På: U > 10 V Av: U < 24 V På: U > 80 V 4 A 3 A Min. 24 V Max. 230 V Låg och högspänning får inte vara kopplade till samma utgångsgrupp Max. 240 V a.c., Min. 48 V a.c. Max. 0.5 A, Läcka < 1 ma Max. 1 AKV Omgivningstemperatur Under transport -40 to 70 C Under drift -20 till 55 C, 0 till 95% RH (ickekondenserande) Inga chockinfluenser Kapsling Material PC / ABS Klasse IP10, VBG 4 Montering För montering på panelvägg el DIN-skena Vikt med skruvterminaler Moduler i 100-/200-/regulator-serien Ca. 200 g / 500 g / 600 g Godkännanden EU:s lågspänningsdirektiv och EMC krav möts UL 873, LVD testad i enlighet med EN EMC testad Immunitet i enlighet med EN Emission i enlighet med EN UL file number: E för XM moduler UL file number: E31024 för LM moduler Informationen gäller för alla moduler. Specifik information visas tillsammans med modulen i fråga. Kapacitiv last Reläerna kan inte användas för direktanslutning av kapacitiva laster som lysdioder eller för att slå på/av EC-motorer. All last med omkopplingsbar strömförsörjning måste anslutas via en lämplig kontaktor eller liknande. 10 RS8FR307 Danfoss AK-LM 330

11 Dimensioner Moduldimensionen är 72 mm. Moduler i 100-serien består av en modul Moduler i 200-serien består av två moduler Regulatorer består av tre moduler Länden på en sammanlagd enhet = n x AK-LM 330 RS8FR307 Danfoss

12 Regulator Funktion Flera regulatorer ingår i serien. Funktionen avgörs av den inlagda mjukvaran, men utåt sett är regulatorerna identiska de har alla samma anslutningsmöjligheter: 11 analoga ingångar för givare, trycktransmitter, spänningssignaler och kontaktsignaler. 8 digitala utgångar, med 4 halvledarutgångar och 4 reläutgångar. Matningsspänning 24 V a.c. eller d.c. kopplas till regulatorn. 24 V får inte vidaresändas och användas av andra regulatorer då den inte är galvaniskt separerad från ingångar och utgångar. Med andra ord, man måste använda en transformator för varje regulator. Klass II krävs. Terminalen får inte vara jordad. Matningsspänningen till varje expansionsmodul överförs via kontakten på den högra sidan. Transformatorns storlek avgörs av strömbehovet för det totala antalet moduler. PIN Matningsspänningen till en trycktransmitter kan antingen tas från 5 V utgången eller 12 V utgången beroende på transmittermodell. Datakommunikation Om regulatorn ska inkluderas i ett system måste kommunikation ske via en LON-anslutning. Installationen måste genomföras så som beskrivs i de separata instruktionerna för LON kommunikation. Adressinställning När regulatorn är kopplad till en gateway modell AKA 245 måste regulatorns adress vara inställd på ett värde mellan 1 och 119. (Mellan om det är en AK-SM System Manager.) Service PIN När regulatorn är ansluten till datakommunikationskabeln måste gatewayen känna till den nya regulatorn. Denna information fås genom att man trycker på knappen PIN. Lysdioden Status kommer att blinka när gatewayen skickar ett meddelande om godtagande. Håll säkerhetsavståndet!! Låg- och högspänning får inte vara anslutna till samma utgångsgrupp Inställningar Regulatorinställningar måste ske via mjukvaruprogrammet Service Tool. Programmet måsta vara installerat på en PC och PC:n måste vara ansluten till regulatorn via nätverkskontakten på enhetens framsida. Lysdioder Det finns två rader med lysdioder. Dessa har betydelsen: Vänster rad: Matningsspänning till regulatorn Aktiv kommunikation med nedersta kretskortet (rött = fel) Status för utgångarna DO1 till DO8 Höger rad: Mjukvarans status (långsam blinkning = OK) Kommunikation med Service Tool Kommunikation på LON Larm när lysdioden blinkar - 3 lysdioder som inte används Service Pin har aktiverats Power Comm DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Status Service Tool LON Alarm Service Pin Långsamt blinkade = OK Snabbt blinkande = svar från porten Kontinuerligt PÅ = fel Kontinuerligt AV = fel Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten 12 RS8FR307 Danfoss AK-LM 330

13 AKV Punkt Punkt Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11 Plint 15: Plint 16: 12 V 5 V Plint 27: Plint 28: 12 V 5 V Analoga ingångar på 1-11 Plint 17, 18, 29, 30: (Kabelskärm) Halvledarutgångar på Reläutgångar på Relä eller AKV-spole fx 230 V AC 24 och 25 används inte vid övervakning Punkt Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Signal Signaltyp S Pt 1000 ohm/0 C Saux 1-10 Pt 1000 P AKS 32R 3: Brun AKS 32 2: Blå 1: Svart 3: Brun Paux1-5 AKS 32R -1 - xx bar AKS zz bar 2: Svart 1: Röd U Signal Modul Punkt Plint 1 (AI 1) 1-2 Signaltyp/ Aktiv på Volt input V 0-10 V 2 (AI 2) (AI 3) (AI 4) (AI 5) 9-10 On/Off Aktiv på: 6 (AI 6) DO Stängd / Öppen Aktiv på: På / Off 1 7 (AI 7) (AI 8) (AI 9) (AI 10) (AI 11) (DO 1) (DO 2) (DO 3) (DO 4) (DO 5) (DO6) (DO7) (DO8) AK-LM 330 RS8FR307 Danfoss

14 Expansionsmodul AK-XM 101A Funktion Modulen innehåller 8 analoga ingångar för givare, trycktransmitter, spänningssignaler och kontaktsignaler. Matningsspänning Matningsspänningen till modulen kommer från den i raden föregående modulen. Matningsspänning till en trycktransmitter kan antingen tas från 5 V utgången eller 12 V utgången beroende på transmittermodell. Lysdioder Endast de två översta lysdioderna används. De indikerar följande: Matningsspänning till modulen Kommunikation med regulatorn är aktiv (rött = fel) 14 RS8FR307 Danfoss AK-LM 330

15 Punkt Punkt Typ AI1 AI2 AI3 AI4 Plint 9: Plint10: 12 V 5 V Vid den översta delen är signalingången den vänstra av de båda terminalerna Plint15: Plint16: Plint 11, 12, 13, 14: (Kabelskärm) 5 V 12 V Vid den nedersta delen är signalingången den högra av de båda terminalerna. Signal Signaltyp Punkt Typ AI5 AI6 AI7 AI8 S Pt 1000 ohm/0 C S2 S3 S4, S5 Saux Pt 1000 P AKS 32R AKS : Brun AKS 32 2: Blå 1: Svart 3: Brun 2: Svart P0 Pc Paux AKS 32R AKs xx bar AKS zz bar 1: Röd U V 0-10 V Signal Modul Punkt Plint 1 (AI 1) (AI 2) 3-4 Signaltyp/ Aktiv på 3 (AI 3) 5-6 On/Off Ext. Huvud brytare Dag/ Natt Dörr/ Avfrostn Aktiv på: Stängd / Öppen 4 (AI 4) (AI 5) (AI 6) (AI 7) (AI 8) AK-LM 330 RS8FR307 Danfoss

16 Expansionsmodul AK-XM 102A / AK-XM 102B Funktion Modulen innehåller 8 ingångar för av/på spänningssignal. Signal AK-XM 102A används för lågspänningssignaler. AK-XM 102B används för högspänningssignaler. Matningsspänning Matningsspänningen till modulen kommer den i raden föregående modulen. Lysdioder Dessa indikerar: Matningsspänning till modulen Kommunikation med regulatorn är aktiv (rött = fel) Status för de individuella ingångarna 1 till 8 (när tänd = spänning) AK-XM 102A Max. 24 V Av/På: På: DI > 10 V AC Av: DI < 2 V a.c. AK-XM 102B Max. 230 V Av/På: På: DI > 80 V AC Av: DI < 24 V a.c. 16 RS8FR307 Danfoss AK-LM 330

17 Punkt Punkt Typ DI1 DI2 DI3 DI4 Punkt Typ DI5 DI6 DI7 DI8 DI Signal Aktiv på AK-XM 102A: Max. 24 V AK-XM 102B: Max. 230 V Ext. Huvud brytare Dag/ Natt Dörr. Avfrostning Stängd (spänning på) / Öppen (spänning av) Signal Modul Punkt Plint Aktiv på 1 (DI 1) (DI 2) (DI 3) (DI 4) (DI 5) (DI 6) (DI 7) (DI 8) AK-LM 330 RS8FR307 Danfoss

18 Expansionsmodul AK-XM 204A / AK-XM 204B Funktion Modulen innehåller 8 reläutgångar. Matningsspänning Matningsspänningen till modulen kommer från den i raden föregående modulen. Endast AK-XM 204B Överstyrning av relä Åtta omkopplare på framsidan gör det möjligt att överstyra reläets funktion. Antingen till position AV eller PÅ. I positionen Auto genomför regulatorn styrningen. AK-XM 204A AK-XM 204B Lysdioder Det finns två rader med lysdioder. De indikerar följande: Vänster rad: Matningsspänning till modulen Aktiv kommunikation med det nedre kretskortet (rött = fel) Status på utgångar DO1 till DO8 Höger rad (endast AK-XM 204B): Överstyrning av reläer PÅ = Överstyrning AV = Ingen överstyrning Säkring Bakom den övre delen finns en säkring för varje utgång.. Max. 230 V AC-1: max. 4 A (ohm) AC-15: max. 3 A (induktiv) Håll säkerhetsavståndet! Låg och högspänning får inte kopplas till samma utgångsgrupp AK-XM 204B Överstyrning relä 18 RS8FR307 Danfoss AK-LM 330

19 Punkt Punkt Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 DO Signal Fläkt Larm Belysning Särgvärme Avfrostn. Nat Gardiner Ventiler Kompressor Akiv på Av / På Signal Modul Punkt Plint Aktiv på 1 (DO 1) (DO 2) (DO 3) (DO 4) (DO 5) (DO 6) (DO 7) (DO 8) AK-LM 330 RS8FR307 Danfoss

20 Expansionsmodul AK-XM 205A / AK-XM 205B Funktion Modulen innehåller: 8 analoga ingångar för givare, trycktransmitter, spänningssignal och kontaktsignal. 8 reläutgångar. Matningsspänning Matningsspänningen till modulen kommer från den i raden föregående modulen. AK-XM 205A AK-XM 205B Endast AK-XM 205B Överstyrning av relä Åtta omkopplare på framsidan gör det möjligt att överstyra reläets funktion. Antingen till positionen AV eller PÅ. I positionen Auto genomför regulatorn styrningen. max. 10 V Lysdioder Det finns två rader med lysdioder. Dessa har betydelsen: Vänster rad: Matningsspänning till regulatorn Aktiv kommunikation med det nedre kretskortet (rött = fel) Status för utgångar DO1 till DO8 Höger rad (endast AK-XM 205B): Överstyrning av reläer PÅ = Överstyrning AV = ingen överstyrning Säkringar Bakom den övre delen finns det en säkring för varje utgång. Max. 230 V AC-1: max. 4 A (ohm) AC-15: max. 3 A (induktiv) Håll säkerhetsavståndet! Låg och hög spänning får inte anslutas till samma utgångsgrupp AK-XM 205B Överstyrning relä 20 RS8FR307 Danfoss AK-LM 330

21 Punkt Punkt Typ AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 Plint 9: Plint10: Plint 21: Plint 22: 12 V 5 V 12 V 5 V Plint 11, 12, 23, 24 : (Kabelskärm) S Signal Pt 1000 ohm/0 C S2, S3 S4, S5 Saux Signaltyp Pt 1000 Punkt Typ DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 P AKS 32R AKS : Brown AKS 32 2: Blue 1: Black 3: Brown P0 Pc Paux AKS 32R AKS xx bar AKS zz bar 2: Black 1: Red Signal Modul Punkt Plint Signaltyp/ Aktiv på U On/Off DO... Ext. Huvud brytare Dag/ Natt Dörr. Avfrostning Fläkt Larm Belysning Sargvärm Avfrostning Natt gardiner Ventiler Kompressorer 0-5 V 0-10 V Stängd (spänning på) / Öppen (spänning av) Aktiv på: Stängd / Öppen 1 (AI 1) (AI 2) (AI 3) (AI 4) (AI 5) (AI 6) (AI 7) (AI 8) (DO 1) (DO 2) (DO 3) (DO 4) (DO 5) (DO6) (DO7) (DO8) AK-LM 330 RS8FR307 Danfoss

22 Expansionsmodul AK-XM 107A Funktion Modulen innehåller åtta ingångar för pulsräkning. AK-LM 330 kan upptäcka signaler från 4 pulssignaler. Alternativt kan ingången användas för att registrera en signal för synkronisering eller en Av/På signal (DI funktion). Matningsspänning Matningsspänningen till modulen kommer från den i raden föregående modulen. Lysdioder Dessa indikerar följande: Spänning till modulen Kommunikation med regulatorn är aktiv (rött = fel) (Det finns ingen LED indikering för de individuella signalingångarna.) Signal Signalen registreras i enlighet med DIN Stig- och falltider måste vara mindre än 5 ms. Av- och påtider måste vara längre än 30 ms. 22 RS8FR307 Danfoss AK-LM 330

23 Punkt Punkt Typ CI1 CI2 CI3 CI4 Punkt Typ CI5 CI6 CI7 CI8 Signal Aktiv på CI Pulse Signal Modul Punkt Plint Aktiv på 1 (CI 1) (CI 2) (CI 3) (CI 4) (CI 5) (CI 6) (CI 7) (CI 8) AK-LM 330 RS8FR307 Danfoss

24 Expansionsmodul AK-OB 101A Funktion Modulen är en realtidsklockmodul med batteribackup. Modulen kan användas i regulatorer som inte är uppkopplade med en datakommunikationsmodul tillsammans med andra regulatorer. Modulen används här om regulatorn behöver batteribackup för följande funktioner: Klockfunktion Fasta tider för dag/natt växling Fasta avfrostningstider Spara larmloggar om strömavbrott skulle ske Spara temperaturloggar om strömavbrott skulle ske Anslutning Modulen är försedd med kontaktanslutning. Placering Modulen placeras på kretskortet inuti överdelen. Punkt Ingen punkt för klockmodul att definiera bara att koppla den. Batteriets livslängd Livslängd för ett batteri ligger på flera år även om frekventa strömavbrott inträffar. Ett larm genereras när ett batteri behöver bytas. Efter att larmet avgetts finns fortfarande flera månaders driftstimmar kvar i batteriet. 24 RS8FR307 Danfoss AK-LM 330

25 Displaymodul EKA 163B / EKA 164B Funktion Visning av viktiga avläsningar, t.ex. anläggningens temperatur. De individuella funktionerna kan ställas in genom att man använder displayen med knappar. Det är den använda övervakningsenheten som bestämmer vilka avläsningar och inställningar som finns tillgängliga. Anslutning Displayen är ansluten till regulatorn via en kabel med kontaktanslutning. Man måste använda en kabel per enhet. Kabeln levereras i olika längder. Båda typerna av display (med eller utan knappar) kan anslutas till displayutgångar A, B, C och D. När regulatorn startar upp, visar displayen vilken utgång som är ansluten = utgång A = utgång B etc. EKA 163B EKA 164B Placering Displayen kan placeras på ett avstånd på upp till 15 m från regulatormodulen. Punkt Ingen punkt behöver definieras för en display man kopplar bara in den. AK-LM 330 RS8FR307 Danfoss

26 Transformatormodul AK-PS 075 / 150 Funktion 24 V tillgång för regulator. Matningsspänning 230 V a.c. eller 115 V a.c. (Från 100 V a.c. till 240 V a.c.) Placering På DIN-skena Effekt Modell Utgångsspänning Utgångsström Styrka AK-PS V d.c A 18 VA AK-PS V d.c. (justerbar) 1.5 A 36 VA Dimensioner Modell Höjd Bredd AK-PS mm 36 mm AK-PS mm 54 mm Anslutningar Leverans till en regulator AK-PS 075 AK-PS RS8FR307 Danfoss AK-LM 330

27 AK-LM 330 RS8FR307 Danfoss

28 Förord till design Var medveten om följande när antalet expansionsmoduler planeras. En signal kan behöva ändras, så att en ytterligare modul kan undvikas. En AV/PÅ signal kan mottas på två sätt. Antingen som en kontaktsignal på en analog ingång eller som spänning på en låg eller högspänningsmodul. En AV/PÅ utgångssignal kan ges på två sätt. Antingen med en reläkontakt eller med halvledarkontakt. Den primära skillnaden är den tillåtna lasten och att reläkontakten innehåller en urkopplingskontakt. Nedan nämns ett antal funktioner och anslutningar som kan behöva övervägas när en applikation ska planeras. Det finns fler funktioner i regulatorn än de som nämns här, men de som nämns har inkluderats så att behovet av anslutningar ska kunna fastslås. Funktioner Klockfunktion Klockfunktion och växling mellan sommartid och vintertid ingår i regulatorn. Klockan nollställs vid händelse av ett elavbrott. Klockans inställning bibehålls om regulatorn är uppkopplad i ett nätverk med gateway, en System Manager eller med en klockmodul monterad i regulatorn. Start/stopp av reglering Reglering kan startas och stoppas via mjukvaran. Tvångsstyrning Mjukvaran innehåller en möjlighet till tvångsstyrning. Om en expansionsmodul med reläutgångar används kan modulens överdel vara försedd med omkopplare som kan överstyra de individuella reläerna till antingen en AV eller PÅ position. Datakommunikation Regulatormodulen har terminaler för LON datakommunikation. Kraven för installationen beskrivs i ett separat dokument. Litteratur nr. RC8AC. Larmfunktion Om larmet ska skickas vidare, kommer ett relä att behöva användas. 28 RS8FR307 Danfoss AK-LM 330

29 Anslutningar I princip finns följande slags anslutningar: Analoga ingångar AI Signalen måste vara ansluten till två terminaler. Signalen kan mottas från följande källor: Temperatursignal från Pt 1000 ohm temperaturgivare Kontaktsignal då ingången kortslutits respektive öppnats Spänningssignal från 0 till 10 V Signal från trycktransmitter AKS 32, AKS 32R eller AKS 2050 Matningsspänning till trycktransmitter finns i regulatorn, 5 V och 12 V finns tillgängligt. Trycktransmitterns tryckområde måste ställas in vid programmering. Av/På spänningsingångar DI Signalen måste vara ansluten till två terminaler. Signalen måsta ha två nivåer, antingen 0 V eller spänning på ingången. Det finns två olika expansionsmoduler för den här signaltypen: - lågspänningssignal, t.ex. 24 V - högspänningssignal, t.ex. 230 V Av/På utgångssignal DO Det finns två typer, nämligen: Reläutgångar Alla reläutgångar kommer försedda med växlingsrelä så att den önskade funktionen kan erhållas när regulatorn saknar spänning. Halvledarutgångar Huvudsakligen för AKV ventiler som växlar med hög frekvens, men utgången kan koppla ett externt relä lika väl som en reläutgång. Utgången finns bara på regulatormodulen. Funktionen måste vid programmering ställas in på: Aktiv när utgången är aktiverad Aktiv när utgången inte är aktiverad Pulsräknaringångar CI Signalen måste användas om förbrukningsmätning ska genomföras. Funktionen måste vid programmering ställas in på: Aktiv när ingången saknar spänning Aktiv när spänning läggs på ingången Begränsningar Då systemet är mycket flexibelt vad gäller anslutna enheter måsta man kontrollera så att det val man gjort överrensstämmer med de få begränsningar som finns. Regulatorns komplexitet avgörs av mjukvaran, processorns storlek och minnets storlek. Detta ger regulatorn ett antal anslutningar från vilka data kan laddas ned, och andra där inkopplingar med reläer kan genomföras. Summan av anslutningar får inte överskrida 80. Antalet expansionsmoduler måste begränsas så att den totala effekten inte överskrider 32 VA (inklusive regulator). Högst fem trycktransmittrar för kopplas till en regulatormodul. Högst fem trycktransmittrar får kopplas till en expansionsmodul. AK-LM 330 RS8FR307 Danfoss

30 Design av övervakning Procedur: 1. Gör en skiss av systemet i fråga 2. Kontrollera att regulatorns funktioner täcker den önskade applikationen 3. Överväg vilka anslutningar som ska göras 4. Använd planeringstabellen. / Anteckna antalet anslutningar. / Lägg samman 5. Finns det tillräckligt med anslutningar på regulatormodulen? Om inte, kan dessa fås genom att ändra en AV/PÅ ingångssignal från spänningssignal till kontaktsignal, eller krävs en expansionsmodul? 6. Bestäm vilka expansionsmoduler som ska användas 7. Kontrollera att begränsningarna efterföljs 8. Beräkna modulernas totala längd 9. Modulerna länkas samman 10. Anslutningarna etableras 11. Rita upp ett anslutningsschema 12. Matningsspänningens/transformatorns storlek Följ dessa 12 steg 1 Skiss Gör en skiss av systemet i fråga. 30 RS8FR307 Danfoss AK-LM 330

31 2 Övervakningsenhet Applikation Övervakning av temperaturer, spänning och av/på signaler Allmän reläfunktion för termostater, pressostater, spänningar och av/på signaler Förbrukningsmätning via pulsingångar Larmreläer AK-LM 330 x x x x Gå till kapital 5 för mer information om dessa funktioner. Termostatfunktioner Antal 10 In- och urkopplingsvärden för relä x Larmnivåer och fördröjningstider x Förlängd fördröjningstid vid avfrostning x Larmavbrott under rengöring x Pressostatfunktioner Antal 5 In och urkopplingsvärden för relä x Larmnivåer och fördröjningstider x Spänningssignal Antal 5 Skalning av uppläsningssignal, för ex V = 0-100% fuktighet x In- och urkopplingsvärden för relä x Larmnivåer och fördröjningstid x Fördröjningstid på inkoppling och urkoppling av reläer x Av/På signaler Antal 16 Stängd kontakt / 24 V signal / 230 V signal x Larm och reläfunktion med fördröjning x Kontaktfunktion för växling till På x Tidsräknare för På x Förbrukningsmätning Antal 4 Pulssignal enligt DIN x Synkroniseringssignal (kopplad till separat pulsingång) 1 Avläsning av förbrukning under de senaste 24 timmarna x Avläsning av förbrukning under senaste veckan x Avläsning av den totala förbrukningen sen senaste återställning x Larmreläer Antal 2 Prioritet hög eller prioritet låg till hög x Diverse Larmprioriteringar x Givarkorrigering x Möjlighet till koppling av separata displayer 4 AK-LM 330 RS8FR307 Danfoss

32 3 Anslutningar Här är en översikt av möjliga anslutningar. Texten kan läsas i samband med tabellen i punkt 4. Analoga ingångar Temperaturgivare Temperaturgivare som kan användas av termostater för övervakning, reläkontroll och larmfunktioner (Sux1 Saux 10). Spänningssignal Spänningssignaler som kan användas för övervakning, reläkontroll och larmfunktioner (Volt ingång 1-5). Trycktransmitter Trycktransmittersignaler som kan användas av pressostater för övervakning, relästyrning och larmfunktioner (Paux1 Paux5). Av/På-ingångar Kontaktfunktion (på analog ingång) eller Spänningssignal (på expansionsmodul) Av/på signaler som används för övervakning, relästyrningar och larmfunktioner (DI1-DI16). Avfrostningssignaler som används för att förlänga larmfördröjning för termostater. Möbelrengöringssignal för att stänga av larm från termostaten. Signal för att återställa larmreläet (tyst funktion). Pulsingångar Energiavläsning Synkronisering Av/På utgångar Reläutgångar Termostatfunktioner 1-10 Spänningssignaler 1-5 Pressostatfunktioner 1-5 Digitala ingångsfunktioner 1-16 Larmreläer 1-2 Exempel Temperaturavläsning med temperaturen visad på displayen (Saux1) Temperaturavläsning (Saux2) och en 230 V signal för aktivering under avfrostning så att larmfördröjningen skjuts upp (DI1) och en 230 V signal som upptäcker att utrustningen inte är i drift (DI2). Temperaturavläsning med reläfunktion (Saux3) Spänningsavläsning (U1) Spänningsavläsning med reläfunktion (U2) Tryckavläsning till 12 bar (Paux) Tryckavläsning med reläfunktion till 34 bar (Paux2). 230 V signal från kompressorövervakningen (DI3 och DI4). Pulssignal från måttenhet (E). Larmrelä (AL) ( mute av larm sker från den externa displayen). Data från detta exempel visas på nästa sida. Resultatet är att följande moduler ska användas: AK-LM 330 Övervakningsenhet AK-XM 102B expansionsmodul med digitala högspänningsingångar AK-XM 107A expansionsmodul med pulsingång EKA 164B 32 RS8FR307 Danfoss AK-LM 330

33 4 Planeringstabell Tabellen hjälper dig avgöra om det finns tillräckligt med ingångar och utgångar på regulatormodulen. Om det inte finns tillräckligt av dessa måste regulatorn förlängas med en eller flera av de nämnda expansionsmodulerna. Skriv ned de anslutningar du kommer att behöva och lägg ihop dem. Analog ingångssignal Exempel Av/På spänningssignal Exempel Av/På spänningssignal Exempel Pulssignal Exempel Av/På utgångssignal Exempel 7 Begränsningar Analoga ingångar Temperaturgivare Saux1 Saux 10 3 Spänningssignal Volt-ingång Trycktransmitter Paux1 Paux5 2 P = Max. 5 Av/På ingångar (DI1 - DI16) Kontakt 24 V 230 V Övervakning 2 Förlängd avfrostningsfördröjning 1 Rengöringssignal 1 Signal för att återställa larm Pulsingångar Energimätning (1-4) 1 Synkroniseringssignal Av/På utgångar Reläer för termostatfunktioner (1-10) 1 Reläer för spänningssignal (1-5) 1 Reläer för Pressostatfunktioner (1-5) 1 Reläer för digitala ingångsfunktioner (1-16) Reläer för larmfunktion (1-2) 1 Exemplet: Ingen av de tre begränsningarna överskreds => OK 5 6 Summa anslutningar för regleringen Sum = max. 80 Antal anslutningar på en regulatormodul Saknade anslutningar, om tillämpligt De saknade anslutningarna som ska förses med en eller flera expansionsmoduler: Summan av effekten AK-XM 101A (8 analoga ingångar) pcs. á 2 VA = AK-XM 102A (8 digitala lågspänningsingångar) pcs. á 2 VA = AK-XM 102B (8 digitala högspänningsingångar) +1 pcs. á 2 VA = AK-XM 107A (8 pulsingångar) +1 pcs. á 2 VA = AK-XM 204A / B (8 reläingångar) pcs. á 5 VA = AK-XM 205A / B (8 analoga ingångar + 8 reläutg.) pcs. á 5 VA = 1 pcs. á 8 VA = 8 Summa = Summa = max. 32 VA AK-LM 330 RS8FR307 Danfoss

34 8 Längd Använder man många expansionsmoduler kommer regulatorns längd att växa därefter. Raden av moduler är en komplett enhet som inte kan brytas. Moduldimensionen är 72 mm. Modulen i 100-serien består av en modul Modulen i 200-serien består av två moduler Regulatorn består av tre moduler Längden av en sammanlagd enhet = n x eller på ett annat sätt: Modul Modell Antal vid Längd Regulatormodul 1 x 224 = 224 mm Expansionsmodul 200-serien _ x 144 = mm Expansionsmodul 100-serien _ x 72 = mm Total längd = mm Forts. på exemplet: Expansionsmodul + 2 expansionsmoduler i 100-serien = = 386 mm. 9 Sammankoppling av moduler Börja med en regulatormodul och montera sedan på den valda expansionsmodulen. Sekvensen har ingen betydelse. Man får dock inte ändra sekvensen, dvs. flytta om modulerna, efter att man gjort inställningen där regulatorn informeras om vilka anslutningar som finns på vilka moduler och på vilka terminaler. Modulerna fästs vid varandra och hålls samman av en kontakt som samtidigt överför matningsspänningen och den interna datakommunikationen till nästa modul. Montering och demontering får bara genomföras i spänningslöst tillstånd. Skyddslocket som monterats på regulatorns kontakt måste flyttas till den sista lediga kontakten så att denna är skyddad mot kortslutningar och smuts. När regleringen startat kommer regulatorn att hela tiden kontrollera om det finns förbindelse med de inkopplade modulerna. Status för detta kan följas på lysdioden. När de båda hakarna för DIN-skenemonteringen befinner sig i öppen position kan modulen tryckas på plats på DIN-skenan oavsett var i raden modulen finns. Borttagning utförs likaså med de båda hakarna i den öppna positionen. 34 RS8FR307 Danfoss AK-LM 330

35 10 Bestäm anslutningspunkterna Alla anslutningar måste vara programmerade med modul och punkt, så i princip har det ingen betydelse var anslutningarna görs, bara det sker på rätt slags ingång eller utgång. Regulatorn är den första modulen, nästa är nr 2, etc. En punkt är de två eller tre terminaler som hör till ingång eller utgång (t.ex. två terminaler för en givare och tre terminaler för ett relä). Modul Punkt Förberedandet av anslutningsdiagrammet och efterföljande programmering (konfiguration) bör genomföras i detta skede. Det åstadkoms lättast genom att fylla i anslutningsöversikten för modulen i fråga. Princip: Namn På modul På punkt Funktion fx Kompressor 1 x x PÅ fx Kompressor 2 x x PÅ fx Larmrelä x x AV fx Huvudströmbrytare x x Stängd fx P0 x x AKS 32R 1-6 bar Tänk på numreringen. Den högra sidan av regulatormodulen kan se ut som en separat modul, men är en del av regulatorn. Anslutningsöversikten från regulatorn och eventuella expansionsmoduler laddas upp från punkten Modulöversikt. T.ex. regulatormodul Signal Module Point Terminal 1 (AI 1) (AI 2) (AI 3) (AI 4) 7-8 Signal type / Active at Tips Bilagan visar 16 allmänna applikationer. Om anläggningen i fråga påminner mycket om någon av de som visas kan man använda anslutningspunkterna som indikeras för den. - Kolumner 1, 2, 3 och 5 används för programmeringen. - Kolumner 2 och 4 används för anslutningsdiagrammet. Lufttemperatur - Saux1 Signal Modul Punkt Terminal 1 Signaltyp / Aktiv vid 1 (AI 1) 1-2 Pt 1000 Luftemperatur - Saux2 2 (AI 2) 3-4 Pt (AI 3) 5-6 Lufttemperatur - Saux3 4 (AI 4) 7-8 Pt (AI 5) 9-10 Spänningssignal - U1 6 (AI 6) V Spänningssignal - U2 7 (AI 7) V Tryckmätning Paux1, till 12 bar Tryckmätning Paux2, till 34 bar 8 (AI 8) (AI 9) (AI 10) AKS 32R (AI 11) AKS 32R (DO 1) (DO 2) (DO 3) (DO 4) Relä för termostat Saux3 16 (DO 5) ON Relä för spänningssignal till U2 17 (DO6) ON Relä för pressostat Paux2 18 (DO7) ON Larmrelä 19 (DO8) OFF Signal Modul Punkt Terminal Avfrostning DI1 för Saux2 Utrustningen stoppad DI2 för Saux2 2 Signaltyp / Aktiv vid 1 (DI 1) 1-2 Stängd 2 (DI 2) 3-4 Stängd Larmsignal DI3 3 (DI 3) 5-6 Stängd Larmsignal DI4 4 (DI 4) 7-8 Stängd Pulssignal - E 3 5 (DI 5) (DI 6) (DI 7) (DI 8) (CI 1) (CI 2) (CI 3) (CI 4) (CI 5) (CI 6) (ci 7) (ci 8) AK-LM 330 RS8FR307 Danfoss

36 11 Anslutningsdiagram Ritningar av de individuella modulerna kan beställas från Danfoss. Format = dwg och dxf. Du kan då själv skriva in modulnumret i cirkeln och rita de individuella anslutningarna. Forts. på exemplet: 36 RS8FR307 Danfoss AK-LM 330

37 12 Matningsspänning Matningsspänningen är bara kopplad till regulatormodulen. Spänningen måste vara 24 V +/-20%. En transformator måste vara kopplad till varje regulatorer. Transformatorn måste vara av klass II. De 24 V får inte delas med andra regulatorer eller enheter. De analoga ingångarna och utgångarna är inte galvaniskt separerade från spänningen. + och -24 ingången får inte vara jordade. Transformatorstorlek Energiförbrukningen växer i takt med antalet moduler som används: Modul Modell Antalr á Effekt Regulator 1 x 8 = 8 VA Expansionsmodul 200-serien _ x 5 = VA Expansionsmodul 100-serien _ x 2 = VA Totalt VA Forts. på exemplet: Regulatormodul 8 VA +2 expansionsmoduler i 100-serien 4 VA Transformatorstorlek (minst) 12 VA AK-LM 330 RS8FR307 Danfoss

38 Beställning 1. Regulatorer Modell Funktion Applikation Språk Kodnummer AK-LM 330 Övervakningsenhet Övervakning av temperaturer, tryck, spänning, etc. Engelska, tyska, franska, holländska, italienska, spanska, portugisiska, Danska, Ryska, polska, tjeckiska, kinesiska 080Z0170 Exemplet fortsätter X 2. Expansionsmoduler och översikt av ingångar och utgångar Modell Analog ingång Av/På utgångar Av/på spänning (DI signal) Modul med omkopplare Kodnummer Exemplet fortsätter För givare, trycktransmitter, etc Relä (SPDT) Halvledarutgång Lågspänning (max. 80 V) Högspänning (max. 260 V) Pulsräknare För överstyrning av reläutgångar WMed skruvterminaler Regulator Expansionsmoduler AK-XM 101A 8 080Z0007 AK-XM 102A 8 080Z0008 AK-XM 102B 8 080Z0013 x AK-XM 204A 8 080Z0011 AK-XM 204B 8 x 080Z0018 AK-XM 205A Z0010 AK-XM 205B 8 8 x 080Z0017 AK-XM 107A 8 080Z0020 x 3. AK drift och tillbehör Modell Funktion Applikation Kodnummer Exemplet fortsätter Drift AK-ST 500 Mjukvara för inställning av regulatorer AK-inställn 080Z0161 x - Kabel mellan PC och AK regulator AK - Com port 080Z0262 x - Kabel mellan nollmodemkabel och AK regulator / Kabel mellan PDA kabel och AK regulator AK - RS Z0261 Tillbehör Transformatormodul 230 V / 115 V till 24 V AK-PS VA 080Z0053 Matning till regulator AK-PS VA 080Z0054 x Tillbehör Extern display som kan kopplas till regulatormodulen. För visning av, exempelvis, anläggningstemperaturen EKA 163B Display 084B8574 EKA 164B Display med knappar 084B8575 x Tillbehör - Kabel mellan display och regulator Längd = 2 m 084B7298 x Längd = 6 m Realtidsklocka för användning i regulatorerna som kräver klockfunktion, men som inte har datakommunikation ansluten. 084B7299 AK-OB 101A Realtidsklocka med batteribackup För montering i AK regulator 080Z RS8FR307 Danfoss AK-LM 330

39 3. Montering och kabeldragning Den här sektionen beskriver hur regulatorn: Monteras Kopplas Vi har beslutat arbeta utifrån exemplet vi gått igenom tidigare, dvs. med följande moduler: AK-LM 330 Övervakningsenhet AK-XM 102B digital ingångsmodul för 230 V signaler AK-XM 107A pulsräknarmodul EKA 164B display AK-LM 330 RS8FR307 Danfoss

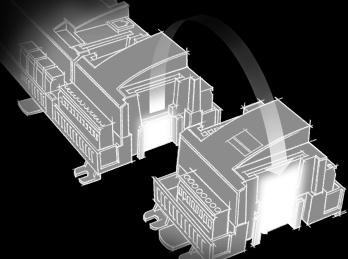

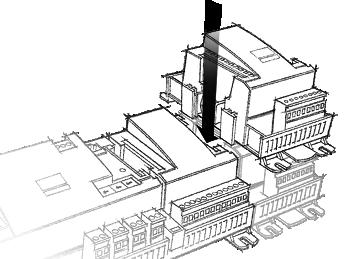

40 Montering Montering av expansionsmodul på regulatormodulen 1. Flytta skyddshöljet I vårt exempel ska två expansionsmoduler monteras på regulatormodulen. Sekvensen är sålunda:: Alla efterföljande inställningar med påverkan på de båda modulerna bestäms av denna sekvens. Flytta skyddshöljet från anslutningskontakten på höger sida av regulatormodulen. Placera höljet på anslutningskontakten till höger om expansionsmodulen som ska monteras längst ut till höger sida om den kompletta enheten. 2. Sätt ihop expansionsmodulen och regulatormodulen Regulatormodulen får inte anslutas till matningsspänning. När de båda snabbfästena för DIN-skenemonteringen är i öppen position kan modulen tryckas på plats på DIN-skenan oavsett var i raden modulen befinner sig. Demontering sker sålunda med de båda snabbfästena i den öppna positionen. 40 RS8FR307 Danfoss AK-LM 330

41 Monteing og kabeldragning - fortsatt Kabeldragning Bestäm under planeringen vilken funktion som ska kopplas in och var detta ska ske. 1. Anslut ingångar och utgångar Här är tabellen för exemplet: Lufttemperatur - Saux1 Signal Modul Punkt 1 Terminal Signaltyp / Atiiv vid 1 (AI 1) 1-2 Pt 1000 Lufttemperatur- Saux2 2 (AI 2) 3-4 Pt (AI 3) 5-6 Lufttemperatur- Saux3 4 (AI 4) 7-8 Pt (AI 5) 9-10 Spänningssignal - U1 6 (AI 6) V Spänningssignal - U2 7 (AI 7) V Tryckmätning Paux1, till 12 bar Tryckmätning Paux2, till 34 bar 8 (AI 8) (AI 9) (AI 10) AKS 32R (AI 11) AKS 32R (DO 1) (DO 2) (DO 3) (DO 4) Relä för termostat Saux3 16 (DO 5) ON Relä för spänningssignal U2 17 (DO6) ON Relä för pressostat Paux2 18 (DO7) ON Larmrelä 19 (DO8) OFF Omkopplarnas funktion kan ses i den sista kolumnen. Signal Modul Punkt Avfrostning DI1 till Saux2 Anläggning stoppad, DI2 till Saux2 2 Terminal Signaltyp / Atiiv vid 1 (DI 1) 1-2 Stängd 2 (DI 2) 3-4 Stängd Larmsignal DI3 3 (DI 3) 5-6 Stängd Larmsignal DI4 4 (DI 4) 7-8 Stängd Pulssignal - E 3 5 (DI 5) (DI 6) (DI 7) (DI 8) (CI 1) (CI 2) (CI 3) (CI 4) (CI 5) (CI 6) (ci 7) (ci 8) AK-LM 330 RS8FR307 Danfoss

42 Monteing og kabeldragning - fortsatt Anslutningarna för exemplet kan ses här. Varning Håll signalkablar separerade från kablar med högspänning. Skärmen på trycktransmitterkablarna ska bara anslutas vid regulatoränden. 2. Koppla LON kommunikationsnätverk Installationen av datakommunikation måste följa kraven som beskrivs i dokument RC8AC 3. Anslut strömförsörjning Den är 24 V och får inte användas av andra regulatorer eller utrustningar. Plintarna får inte vara jordade. 4. Följ lysdiodindikatorerna När strömförsörjningen ansluts kommer regulatorn att göra en intern kontroll. Regulatorn är färdig efter cirka en minut när lysdioden Status börjar blinka långsamt. 5. Vid nätverk Ange adressen och aktivera Service Pin. När regulatorn är korrekt inställd på nätverket kommer Status lysdioden att blinka snabbt i 10 minuter. 6. Regulatorn är nu redo att konfigureras. Power Comm DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Intern kommunikation mellan modulerna: Snabbt blinkande = fel Kontinuerligt På = fel Status Service Tool LON Alarm Service Pin Status på utgång 1-8 Långsamt blinkade = OK Snabbt blinkande = svar från porten i 10 min. efter nätverk installation Kontinuerligt PÅ = fel Kontinuerligt AV = fel Extern kommunikation Blinkande = aktivt larm/ej avbruten Konstant på = Aktivt larm/avbruten Nätverksinstallation 42 RS8FR307 Danfoss AK-LM 330

43 4. Konfiguration och inställning Sektionen beskriver hur regulatorn: Konfigureras Ställs in Vi har beslutat att arbeta utifrån exemplet vi gått igenom tidigare, dvs. temperaturmätning, tryckövervakning, övervakning av 230 V signaler, energiregistrering och undertryckning av larm. Exemplet visas på nästa sida. AK-LM 330 RS8FR307 Danfoss

44 Kylanläggningsexempel Vi har beslutat att beskriva inställningen genom ett exempel som innefattar kopplingarna som ses nedan. Exemplet är detsamma som det som ges i Design sektionen, dvs. regulatorn är en AK-LM expansionsmoduler. Temperaturavläsning med temperatur visad på displayen (Saux1) Temperaturavläsning (Saux2) och en 230 V signal för aktivering under avfrostning så att larmfördröjning skjuts upp (DI1) och en 230 V signal som kontrollerar att anläggningen inte är i drift. Temperaturavläsning med reläfunktion (Saux3) Spänningsavläsning (U1). Spänningsavläsning med reläfunktion (U2). Tryckavläsning till 12 bar (Paux) Tryckavläsning med reläfunktion till 34 bar (Paux2). 230 V signaler från kompressorövervakning (DI3 och DI4). Pulssignal från mätarenhet (E) Larmrelä (AL) ( undertryckning av larm sker från en extern display) 44 RS8FR307 Danfoss AK-LM 330

45 Konfiguration Anslut PC PC med programmet Service Tool är anslutet till regulatorn. För att ansluta och ställa in AK service tool, se manualen för mjukvaran. Regulatorn måste slås på först och Status lysdioden måste blinka innan Service Tool programmet startas. Starta Service Tool programmet Logga in med användarnamn SUPV Första gången som Service Tool ansluts till en ny version av en regulator kommer start av Service Tool att ta längre tid än vanligt medan informationen erhålls från regulatorn. Tiden kan följas i rutan längst ned på displayen. Välj namnet SUPV och tryck in behörighetskoden. När regulatorn levereras är SUPV behörighetskoden = 123. När man är inloggad i regulatorn kommer alltid en översikt av den fram. I detta fall är översikten tom. Det beror på att regulatorn ännu inte satts upp. Den röda larmklockan längst ned till höger visar att det finns ett aktivt larm i regulatorn. I vårt fall beror detta på att tiden i regulatorn ännu inte ställts in. AK-LM 330 RS8FR307 Danfoss

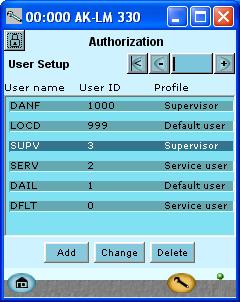

46 Konfiguration - fortsatt Behörighet 1. Gå till Konfigurationsmeny Tryck på den orangea installationsknappen med skiftnyckeln längst ned på displayen. När regulatorn levereras har den ställts in för att visa standardbehörigheten för de olika användargränssnitten. Denna inställning bör ändras och anpassas till anläggningen. Ändringar kan antingen göras nu eller vid senare tillfälle. 2. Välj Behörighet Du kommer gång på gång använda den här knappen när du vill få fram den här displayen. På vänstra sidan finns alla de funktioner som ännu inte visats. Det kommer att finnas fler funktioner här desto längre in i installationen vi kommer. Tryck raden Behörighet för att få användarinställningsdisplayen. 3. Välj inställning för användare SUPV Markera raden med användarnamnet SUPV. Tryck knappen Change 4. Välj användarnamn och behörighetskod Här kan man välja ansvarig person för det specifika systemet och behörighetskod för denna person. Om regulatorn drivs med denna nya version kommer språkval att ske automatiskt i samband med konfigurationen av Service Tool. Regulatorn kommer att använda samma språk som väljs i Service Tool men bara om regulatorn faktiskt innehåller detta språk. I annat fall kommer inställningar och avläsningar att visas på engelska. 5. Utför en ny inloggning med det nya användarnamnet och den nya behörighetskoden. För att aktivera visning av texterna i det önskade språket måsta man utföra en ny inloggning till regulatorn med användarnamnet SUPV och den relevanta behörighetskoden. Man får tillgång till inloggningsdisplayen genom att trycka på hänglåset högst upp i vänstra hörnet i displayen. 46 RS8FR307 Danfoss AK-LM 330

47 Konfiguration - fortsatt Lås upp konfigurationerna i regulatorerna 1. Gå till Konfigurationsmeny Vill man veta mer om de olika konfigureringsmöjligheterna finns de listade nedan. Siffran refererar till siffran och bilden i kolumnen längst till vänster. 2. Välj Lås/Lås upp konfiguration Regulatorn kan endast konfigureras när den är olåst. Den kan bara justeras när den är låst. Ändringar i ingångs och utgångsinställningar är bara möjliga när regulatorn är Låst. Värdena kan ändras när den är låst, men bara för de inställningar som inte påverkar konfigurationen. 3- Huvudbrytare Används för att starta och stoppa reglering. När huvudbrytaren är ställd på Av befinner sig alla utgångar i standbyläge och alla larm är upphävda. Huvudbrytaren måste vara ställd på Av innan Konfigurationslåset kan låsas upp. Konfigurationslås Regulatorn kan endast konfigureras fullt ut när konfigurationslåset ställts på Låst igen. Regulatorn kommer i det här läget att kontrollera funktionsinställningarna och jämföra dem med ingångs och utgångsinställningarna. Viktiga inställningar kan inte längre ändras såvida inte konfiguration låses upp igen. 3. Välj Konfigurationslås Tryck på det blå fältet med texten Låst. Allmänt Många inställningar är beroende av föregående inställningar. Detta visas av det faktum att en funktion bara kan ses (och sålunda ställas in) om en tidigare masterfunktion tillåter tillgång till denna underordnade funktion. Som ett exempel, Konfigurationslås -raden visas inte om huvudbrytaren satts på. Bara när denna är ställd på Av, och regleringen därför stoppats, är det möjligt att ställa konfigurationslåset. 4. Välj Lås upp Välj Lås upp och tryck OK. AK-LM 330 RS8FR307 Danfoss

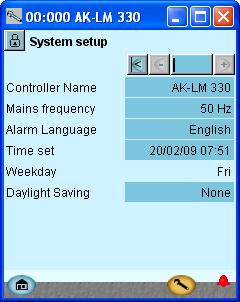

48 Konfiguration - fortsatt Systeminstallation 1. Gå till Konfigurationsmeny 2. Välj systeminstallation 3. Välj systeminställningar Allmänt Alla systeminställningar kan ändras genom att trycka på det blå fältet med inställningarna och sedan indikera värdet på den önskade inställningen. 3- Regulatornamn I första fältet skriver man in ett namn för vad regulatorn ska styra. Nätfrekvens Ställ in nätfrekvens Larmspråk Välj här på vilket språk larmtexten ska visas. Larmtexten kan visas på annat språk än inställningsspråket. Klocka När tiden ställs in kan PC:ns tid överföras till regulatorn. När regulatorn är kopplad till ett nätverk kommer datum och tid automatiskt ställas in av nätverkets systemenhet. Detta gäller även för växling till sommartid. 48 RS8FR307 Danfoss AK-LM 330

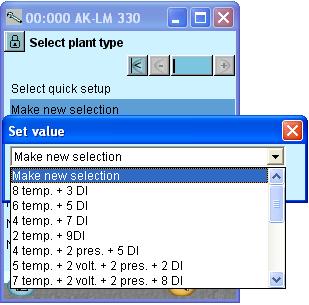

49 Konfiguration - fortsatt Ställ in applikation 1. Gå till Konfigurationsmeny 2. Välj applikation Tryck raden Välj applikation. 3- Välj fördefinierad applikation 3. Ställ in applikation När applikationen ska konfigureras kan det göras på följande två alternativa sätt: Vi har valt att i exemplet använda den andra metoden. Här väljer vi: 3 termostater 2 pressostater 2 spänningsingångar 4 digitala ingångar 1 pulsräkning 1 relä för larm Reläerna reserveras automatiskt för följande funktioner: Termostat Pressostat Digitala ingångar Spänningar Inställningen ger valmöjlighet mellan ett antal fördefinierade kombinationer som samtidigt bestämmer anslutningspunkterna. I slutet av manualen finns en översikt av de olika valmöjligheterna och anslutningspunkterna. Efter att denna funktion konfigurerats kommer regulatorn att stängas av och startas om. Efter omstarten kommer ett stort antal inställningar att ha gjorts. Dessa inkluderar anslutningspunkterna. Fortsätt med inställningarna och kontrollera värdena. Om man ändrar några av inställningarna träder de nya värdena i kraft. Antal termostater Välj siffra. Antal pressostater Välj siffra. Antal spänningssignaler Välj siffra. Antal digitala ingångar Välj siffra. När en siffra väljs för de fyra ovan nämnda inställningarna kommer samma antal reläer automatiskt att reserveras. Kopplingarna till de respektive funktionerna kommer då att behöva definieras under 1-O inställningar. Om det finns funktioner som inte kräver reläer kommer senare reläkoppling att definieras som 0-0 Antal energiavläsningar Välj siffra. Välj huruvida en extern synkroniseringssignal är nödvändig. Larmreläer Definiera om ett relä som möjliggörs för larm med hög prioritet ska användas. Definiera om ett relä som möjliggörs för larm av alla prioriteringsgrader ska användas. Om Återställ larm -funktionen möjliggörs kommer den att stänga alla gällande larm. Den gör av sig självt en ändring tillbaka till nej. AK-LM 330 RS8FR307 Danfoss

50 Ställ in displaystruktur 1. Gå till Konfigurationsmeny 2. Välj Display Tryck på raden Displayinställning Upp till fyra displayer kan monteras. Varje display kan kontinuerligt visa ett värde för den berörda funktionen. För termostater är det temperaturavläsningen efter kalibrering. För Av/På signaler är det gällande larms status (ingångsstatus efter slutet på fördröjningstiden) 3. Ställ in Display 4. Välj visning i display A I vårt exempel avläses temperaturdisplayen för Termostat 1 på Display A. Följande displayer kan väljas: Termostat 1 Termostat 2 Termostat 3 Termostat 4 Termostat 5 Termostat 6 Termostat 7 Termostat 8 Termostat 9 Termostat 10 Pressostat 1 Pressostat 2 Pressostat 3 Pressostat 4 Pressostat 5 DI1 ALM DI2 ALM DI3 ALM DI4 ALM DI5 ALM DI6 ALM DI7 ALM DI8 ALM DI9 ALM DI10 ALM DI11 ALM DI12 ALM DI13 ALM DI14 ALM DI15 ALM DI16 ALM 5. Välj visning för övriga displayer 6. Välj mätenhet, t.ex. ºC 50 RS8FR307 Danfoss AK-LM 330

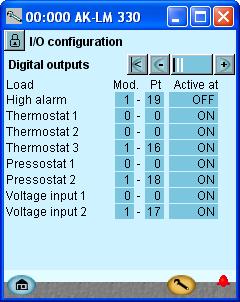

51 Konfiguration - fortsatt Konfiguration av ingångar och utgångar 1. Gå till Konfigurationsmeny 2. Välj I/O konfiguration Följande displayer kommer vara beroende på tidigare definitioner. Displayerna kommer att visa vilka kopplingar de tidigare inställningarna kommer att kräva. Tabellerna är de samma som tidigare visats. Digitala utgångar Digitala ingångar Analoga ingångar 3. Konfiguration av Digitala utgångar Tryck + knappen för att gå vidare till nästa sida. 4. Ställ in Av/på ingångsfunktioner Av/På utgångar Utgång Modul Punkt Aktiv vid DO DO DO DO Relä för termostat Saux3 DO ON Relä för spänningssignal U2 DO ON Relä för pressostat Paux2 DO ON Larmrelä DO OFF Vi ställer in regulatorns digitala utgångar genom att skriva in vilken modul och punkt på denna modul som var och en av dessa kopplats till. Vidare väljer vi för varje utgång om belastningen ska vara aktiv när utgången är i pos. AV eller PÅ. (En reläfunktion reserverades för varje funktion när funktionsantalet definierades. Behåll 0-0 inställningen för de funktioner som inte kommer att använda en reläkoppling. Raden tas automatiskt bort när funktionen fortsätter.) AV/PÅ ingångssignaler ingång Modul Punkt Aktiv vid Avfrost Saux2 DI1 2 1 Stängd Drift stoppad Saux2 DI2 2 2 Stängd Larmsignal U3 DI3 2 3 Stängd Larmsignal U4 DI4 2 4 Stängd Pulssignal Cl Vi ställer in regulatorns digitala ingångsfunktioner genom att skriva in vilken modul och punkt på den här modulen som var och en av dessa har kopplats till. Vidare väljer vi för varje utgång om funktionen ska vara aktiv när utgången är i pos. Stängd eller Öppen. 3 - utgångar Möjliga funktioner är som följer: Larm, hög prioritering Larm, alla prioriteringsnivåer Termostat 1 Pressostat 1-5 Spänningsingång Digitala ingångar Larm tyst Visas bara om ett larmrelä har definierats och behöver utrustas med en switch funktion (pulstryck). DI 1-16: Definition av av/på ingångar. Synkroniseringssignal Visas bara om en pulsavläsning med tillhörande synkronisering definierats. En synkroniseringssignal kan vara kopplad till pulsmodulen. Pulsavläsning: Här kan pulsräkning kopplas till i enlighet med DIN Tryck + knappen för att gå vidare till nästa sida. AK-LM 330 RS8FR307 Danfoss

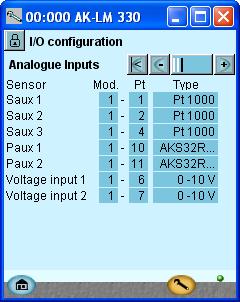

52 Konfiguration - fortsatt 5. Konfiguration av Analog ingångssignal Analoga signaler Ingång Moduler Vi ställer in de analoga ingångarna för givare. Punkt Modell Lufttemperatur - Saux1 AI1 1 1 Pt 1000 Lufttemperatur - Saux2 AI2 1 2 Pt 1000 AI3 1 3 Lufttemperatur - Saux3 AI4 1 4 Pt 1000 AI5 1 5 Spänningssignal - U1 AI V Spänningssignal - U2 AI V Tryckmätning, till 12 bar Paux1 Tryckmätning, till 34 bar Paux2 AI8 1 8 AI9 1 9 AI AKS 32R-12 AI AKS 32R Analoga ingångar Möjliga signaler är som följer: Temperaturgivare: Saux 1-10 Inställning: Pt1000 PTC 1000 Trycktransmitter:: Paux 1-5 Inställning: AKS 32, -1 6 Bar AKS 32R, -1 6 Bar AKS 32, Bar AKS 32R, -1 9 Bar AKS 32, Bar AKS 32R, Bar AKS 32, Bar AKS 32R, Bar AKS 32, Bar AKS 32R, Bar AKS 32, Bar AKS 32R, Bar AKS 2050, Bar AKS 2050, Bar AKS 2050, Bar Användare definierad (endast ratiometrisk. Tryckintervallens högsta och lägsta tillåtna värde måste ställas in). Spänningssignal: Spänningsingång 1-5 Inställning: RS8FR307 Danfoss AK-LM 330

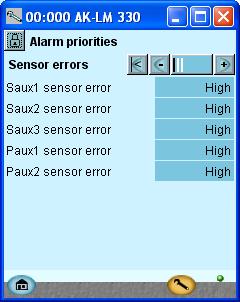

53 Konfiguration - fortsatt Ställ larmprioriteringar 1. Gå till Konfigurationsmeny 2. Välj larmprioriteringar Många funktioner har ett larm inkopplat. Ditt val av funktion och inställningar har kopplat alla de relevanta larm som är aktuella. Dessa kommer att visas med text i de tre bilderna. Alla larm som kan avges kan ställas in för en viss prioriteringsordning: Hög är den viktigaste Endast logg has lägst prioritet Urkopplad medför inga aktiviteter. Det ömsesidiga förhållandet mellan inställning och verkan kan ses i följande tabell: 3. Ställ in prioriteringar för Givarfel Inställning Hög X X X X 1 Medium X X X X 2 Låg X X X X 3 Endast logg AKMdest. Urkopplad X Logg Larmreläurval Nätvork Non Hög Låg-Medium Låg - Hög I vårt exempel väljer vi inställningarna som här visas i displayen. Tryck + knappen för att gå till nästa sida. 4. Ställ in larmprioritering för Diverse I vårt exempel väljer vi inställningarna som här visas i displayen. Tryck + knappen för att gå till nästa sida. AK-LM 330 RS8FR307 Danfoss

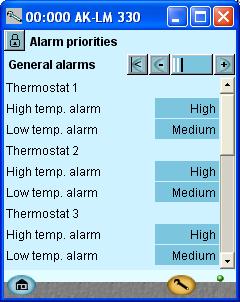

54 Konfiguration - fortsatt 5. Ställ in larmprioriteringar för Allmänna larm. I vårt exempel väljer vi inställningarna som här visas i displayen. 54 RS8FR307 Danfoss AK-LM 330

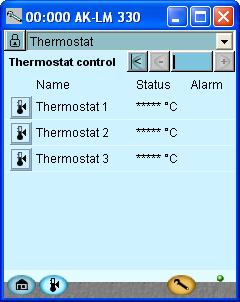

55 Kontroll av inställningar 1.Gå till översikten Innan regleringen startas kontrollerar man så att alla inställningar är så som de bör vara. Översiktsdisplayen kommer nu att visa en rad för var och en av de allmänna funktionerna. Bakom varje ikon finns ett antal displayer med olika inställningar. Det är alla dessa inställningar som måste kontrolleras. 2. Välj termostater 3. Översikt för termostater 4. Gå vidare med inställningarna för termostat 1! När funktionen är ställd på JA kommer ett relä att reserveras som förenar sig med termostaten. Definitionen av kopplingspunkterna måste göras under I/O konfiguration. (I vårt exempel är inställningarna NEJ i Termostat 1 och 2. Och JA i Termostat 3).! De båda DI ingångarna används om termostatens larmfunktion ska ändras temporärt under daglig drift: Avfrostningssignal. Signal på DI ingång medför förändring i Termostat 2. Här är inställningarna DI1 respektive DI2. Glöm inte inställningarna längst när på sidorna de som bara kan ses genom användning av rullisten. AK-LM 330 RS8FR307 Danfoss

56 Kontroll af inställningar - fortsatt 5. Upprepa inställningar för de övriga termostaterna 6. Välj pressostater 7. Översikt för pressostater 8. Gå vidare till inställningar för pressostat 1! När funktionen är ställd på JA kommer ett relä att reserveras som förenar sig med termostaten. Definitionen av kopplingspunkterna måste göras under I/O konfiguration. (I vårt exempel är inställningen NEJ i Pressostat 1 och JA i Pressostat 2.)! Glöm inte inställningarna längst när på sidorna de som bara kan ses genom användning av rullisten. 9. Upprepa inställningar för de övriga pressostaterna 10. Välj spänningssignal 11. Översikt för spänningssignaler 56 RS8FR307 Danfoss AK-LM 330

57 Kontroll af inställningar - fortsatt 12. Gå vidare med inställningarna för säkerhetssignal 1! När funktionen är ställd på JA kommer ett relä att reserveras som förenar sig med termostaten. Definitionen av kopplingspunkterna måste göras med I/O konfiguration. (I vårt exempel är inställningen NEJ i Spänningssignal 1 och JA i Spänningssignal 2.)! Skalvärden Minimiavläsning är det värde som presenteras när ingångssignalen ligger på sitt minimum, t.ex. 0 V. Maxavläsning är det värde som presenteras när ingångssignalen ligger på sitt maximum, t.ex. 10 V Inkopplings- och urkopplingsvärden och larmställningar åsyftar skalvärdena. 13. Upprepa inställningarna för övriga spänningssignaler 14. Välj Digitala ingångar 15. Översikt för Digitala ingångar Status fältet visar statusen för ingångssignalen. 16. Gå vidare med inställningarna för Digitala ingångar 1! När funktionen är ställd på JA kommer ett relä att reserveras som förenar sig med termostaten. Definitionen av kopplingspunkterna måste göras under I/O konfiguration. (I vårt exempel är inget relä kopplat till någon av signalerna.) Larmets status visas på raden för nuvarande larmstatus. Denna visning av status fördröjs med larmfördröjning för ingångssignalen.! Signalhistorik Nivån på ineffekten registreras kontinuerligt så att följande kan läsas: På-tid i % för de senaste 24 timmarna Total På-tid i timmar Antal ändringar till På under de senaste 24 timmarna Totalt antal ändringar till På AK-LM 330 RS8FR307 Danfoss

58 Kontroll af inställningar - fortsatt 17. Upprepa inställningarna för de övriga Digitala ingångarna 18. Välj Förbrukningsmätare 19. Översikt för Förbrukningsmätare 20. Gå vidare till gemensamma inställningar för Förbrukningsmätare Här måste man definiera gemensamma data för synkroniseringen. Period är den förväntade tiden mellan två synkroniseringssignaler. En ny period inleds när synkroniseringssignalen mottas eller när perioden går till ända. Om ingen synkroniseringssignal kopplats kommer beräkningarna att baseras på starten av varje period. (Utan synkronisering kommer avläsningarna att flyttas undan och kan då följaktligen inte jämföras med elleverantörens avläsningar.) 21. Gå vidare med inställningarna för Förbrukningsmätare 1 Aktivera inte denna funktion förrän hela funktionen har definierats (inställningar kan endast definieras när funktionen är stoppat). Specificera mätenheten. Kwh vid mätning av el, m3 vid mätning av gas. Definiera även: - Hur många pulser som ska tas mot för varje mätenhet. - All nödvändig skalering. - All återställning (eller annat startvärde) av displayen. Mätningen kan övervakas i de fem fälten. Dessa visar den totala förbrukningen, den nuvarande belastningen och den genomsnittliga belastningen över tidsperioden. 22. Upprepa inställningarna för de övriga Förbrukningsmätarna 23. Kontrollen av inställningarna har fullbordats 58 RS8FR307 Danfoss AK-LM 330

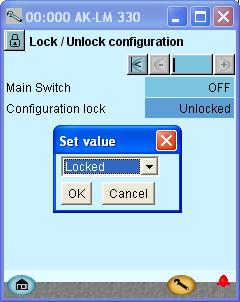

59 Konfiguration - fortsatt Lås konfigurationen 1. Gå till Konfigurationsmeny 2. Gå till Lås/Lås upp konfiguration 3. Lås Konfiguration Tryck i fältet med Konfigurationlås. Välj Låst. Tryck OK. Regulatorn inställning har nu låsts. Om man efter detta vill göra ändringar i regulatorns inställning måsta man först komma ihåg att låsa upp konfigurationen. Regulatorn kommer nu att göra en jämförelse av valda funktioner och definiera ingångar och utgångar. Resultatet kan ses i nästa sektion där inställningen kontrolleras. AK-LM 330 RS8FR307 Danfoss

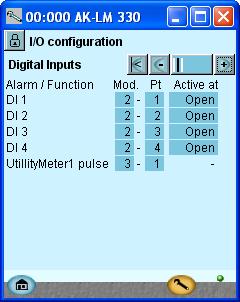

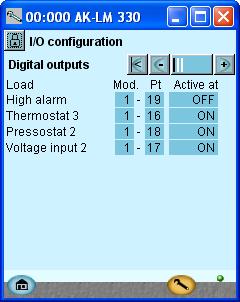

60 Konfiguration - fortsatt Kontrollera konfiguration 1. Gå till Konfigurationsmeny 2. Välj I/O konfiguration Denna kontroll kräver att inställningen är låst (Endast när inställningen är låst aktiveras alla inställningar för in- och utgångar.) 3. Kontrollera konfiguration av Digitala Utgångar Ett fel har inträffat om man ser följande: Tryck + knappen för att gå vidare till nästa sida 4. Kontrollera konfigurationen av Digitala Ingångar Inställningen av de digitala utgångarna ser ut som det ska enligt de kabeldragningar som gjorts. Ett 0-0 bredvid en definierad funktion. Om en inställning återgått till 0-0 måste man kontrollera inställningen igen. Detta kan bero på följande: Ett val har gjorts innehållande en kombination av modulnummer och punktnummer som inte existerar. Det valda punktnumret på den valda modulen har installerats för någonting annat. Felet korrigeras genom att ställa in utgången korrekt. Kom ihåg att inställningen måste vara upplåst innan man kan ändra modul och punktnummer. Inställningen av de digitala utgångarna ser ut som det ska enligt de kabeldragningar som gjorts. Inställningarna visas mot en RÖD bakgrund. Om en inställning blivit röd måste man kontrollera inställningen igen. Detta kan bero på följande: Ingången eller utgången har ställts in, men inställningen har ändrats så att den inte längre bör tillämpas. Problemet korrigeras genom att ställa modulnumret på 0 och punktnumret på 0. Tryck + knappen för att gå vidare till nästa sida Kom ihåg att inställningen måste vara låst innan man kan ändra modul och punktnummer. 5. Kontrollera konfiguration av Analoga ingångar Inställningen av de digitala utgångarna ser ut som det ska enligt de kabeldragningar som gjorts. 60 RS8FR307 Danfoss AK-LM 330

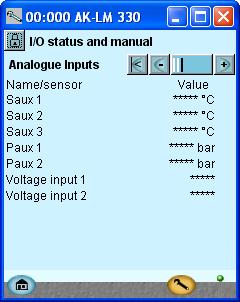

61 Kontroll av anslutningar 1.Gå till Konfigurationsmeny 2. Välj I/O status och manual Innan kontrollen startas måste vi kontrollera att alla ingångar och utgångar har anslutits som väntat. Denna kontroll förutsätter att inställningen är låst 3. Kontrollera Digitala Utgångar Med hjälp av manuell kontroll av varje utgång kan man kontrollera att utgången har anslutits korrekt. AUTO MAN AV MAN PÅ Utgången kontrolleras av regulatorn Utgången tvångsstyrd till position AV Utgången tvångsstyrd till position PÅ Tryck + knappen för att gå till nästa sida 4. Kontrollera de Digitala Ingångarna Aktivera de olika funktionerna (dörrströmbrytaren och huvudbrytaren). Kontrollera att regulatorn registrerar aktiveringen dvs. huruvida AV/PÅ värdet ändrats i den sista kolumnen. Kontrollera på samma sätt även de övriga digitala ingångarna. Tryck + knappen för att gå till nästa sida 5. Kontrollera Analoga ingångar Kontrollera att alla givare visar rimliga värden. I vårt fall har vi inget värde. Detta kan bero på följande: Givaren har inte kopplats in. Givaren har kortslutits/avbrutits. Punkt eller modulnumret har inte installerats på korrekt sätt. Konfigurationen är inte låst. AK-LM 330 RS8FR307 Danfoss

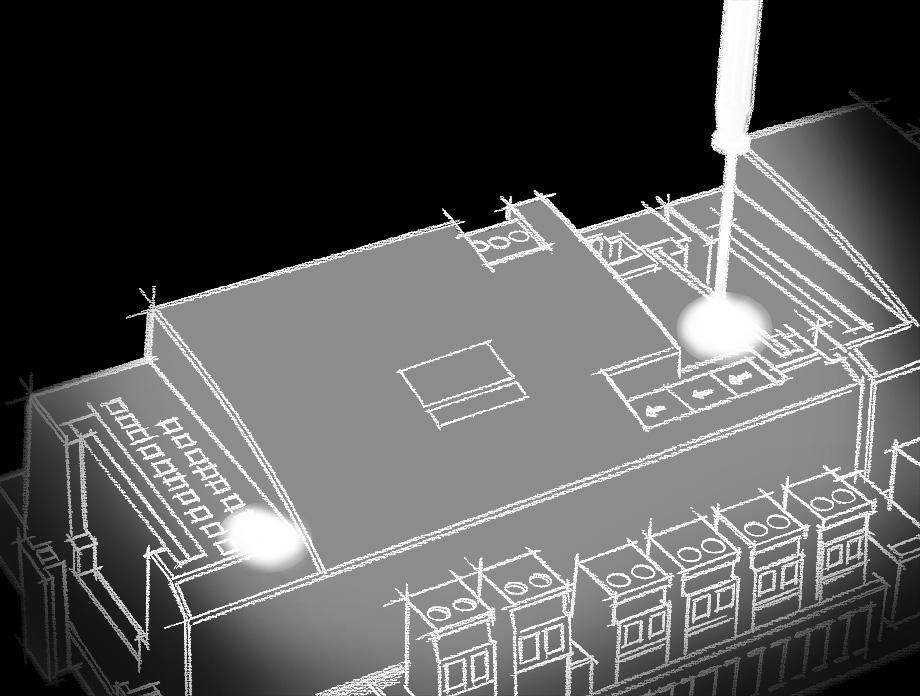

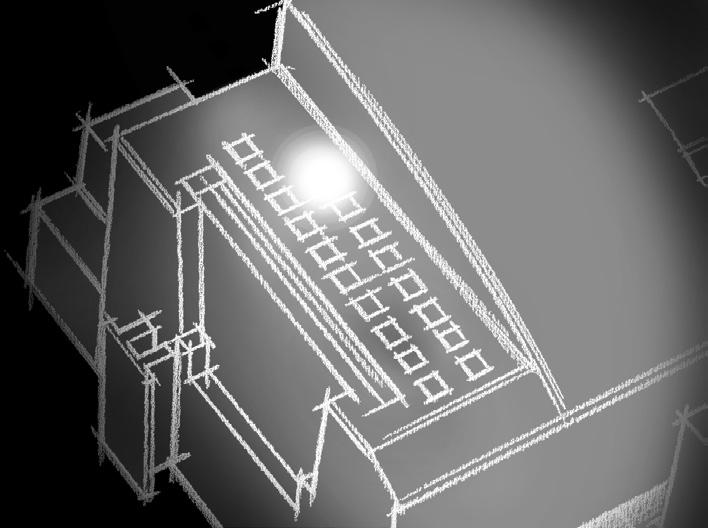

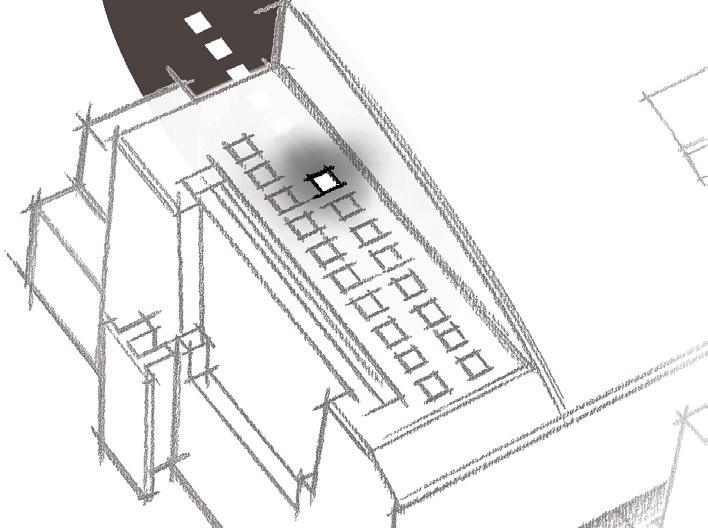

62 Installation i nätverk 1. Set the address (here, for example 3) Vrid den högra adressomställaren så att pilen pekar ned på 3. Pilen på de båda andra adressomställarna måste peka på Tryck Service Pin Tryck ned service pin och håll den intryckt till Service Pin lysdioden tänds. Regulatorn måste fjärrövervakas via ett nätverk. I det här nätverket tilldelar vi regulatorn adressnummer 3. Samma adress får inte användas av mer än en regulator i samma nätverk. Krav till systemenheten Systemenheten måste vara en gateway modell AKA 245 med mjukvaruversion 6.0 eller högre. Den klarar av att hantera upp till 119 st AK regulatorer. Alternativt kan det vara en AK-SM 720. Den klarar av att hantera upp till 200 st AK regulatorer. 3. Vänta på svar från systemenheten Beroende på nätverkets storlek kan det ta upp till en minut innan regulatorn får ett svar på om den har installerats i nätverket. När den har installerats kommer Status lysdioden börja blinka snabbare än normalt (en gång i halvsekunden). Den kommer att fortsätta så i cirka 10 minuter. Om svar inte erhålls från systemenheten 4. Genomför ny inloggning via Service Tool Om Service Tool var kopplad till regulatorn när man installerade den i nätverket måste ny inloggning till regulatorn via Service Tool genomföras. Om Status lysdioden inte börjar blinka snabbare än vanligt har regulatorn inte installerats i nätverket. Orsaken kan vara något av följande: Regulatorn har tillskrivits en adress utom räckhåll Adressen 0 kan inte användas Om systemenheten i nätverket är en AKA 243B gateway kan bara adresser mellan 1 och 10 användas. Den valda adressen används redan av en annan regulator eller enhet i nätverket: Adressinställningen måste ändras till en annan (ledig) adress. Kabeldragningen har inte genomförts på korrekt sätt. Avslutningen har inte genomförts på korrekt sätt. Datakommunikationskraven beskrivs i dokumentet: Data communication connections to ADAP-KOOL Refrigeration Controls RC8AC. 62 RS8FR307 Danfoss AK-LM 330

63 Första start av kontroll Kontrollera larms 1. Gå till översikten Tryck den blå översiktsknappen längst ned till vänster på displayen. 2. Gå till Larmlistan Tryck den blå knappen med larmklocka längst ned på displayen. 3. Kontrollera aktiva larm I vårt fall har vi en serie larm. Vi behöver städa upp bland dessa så att vi bara har kvar de som är relevanta. 4. Ta bort avbrutna larm från larmlistan Tryck på det röda korset för att ta bort avbrutna larm från larmlistan. 5. Kontrollera aktiva larm igen I vårt fall finns ett aktivt larm kvar eftersom kontrollen har stoppat. Detta larm måste vara aktivt när kontrollen inte har startat. Vi är nu redo för start av kontroll. Notera att aktiva anläggningslarm automatiskt avbryts när huvudbrytare är i position AV. Om aktiva larm dyker upp när kontrollen startas behöver orsaken till detta upptäckas och åtgärdas. AK-LM 330 RS8FR307 Danfoss

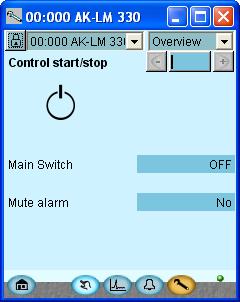

64 Första start av kontroll - fortsatt Starta kontrollen 1. Gå till Start/Stopp display Tryck den blå kontrollknappen längst ned på displayen. 2. Starta kontroll Tryck i fältet med huvudbrytare. Välj PÅ. Tryck OK. Regulatorn kommer nu att börja reglera kompressorerna och fläktarna. Obs: Kontroll inleds inte förrän både interna och externa strömbrytare är PÅ. Om larmreläet aktiveras kan larmreläet återställas med den här funktionen. Kom ihåg att undersöka var larmet kom från. 64 RS8FR307 Danfoss AK-LM 330

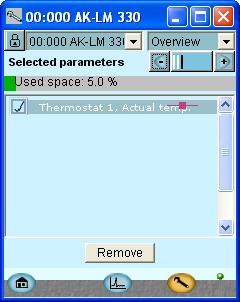

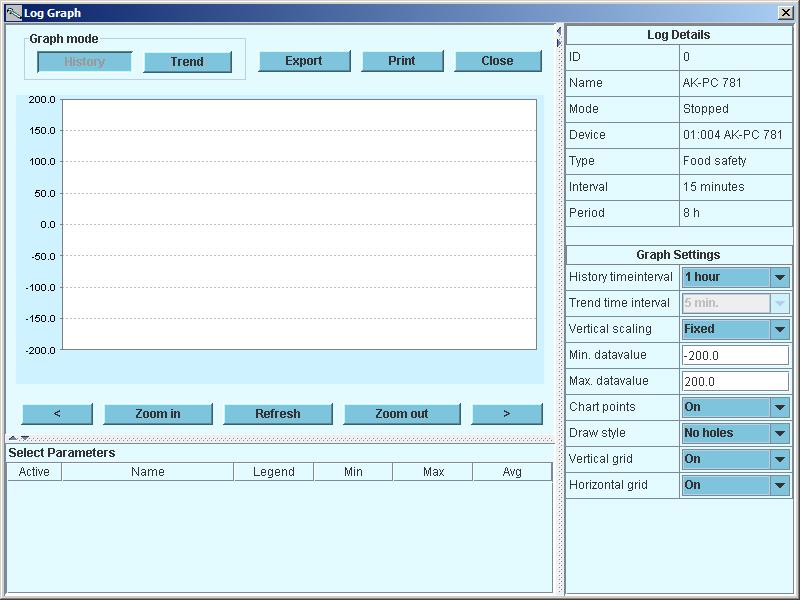

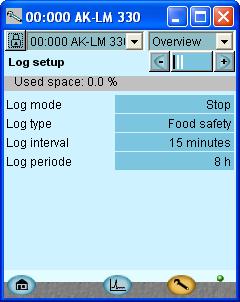

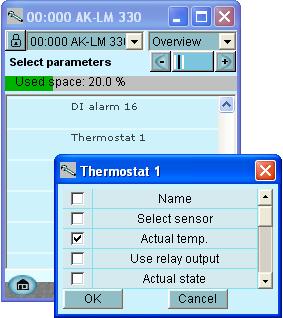

65 Inställningsloggar 1. Gå till översikten Tryck den blå översiktsknappen med loggsymbolen. 2. Loggdisplay Om data behöver samlas in från några av de fasta parametrarna bör detta genomföras genom användning av en logginställning i systemmanagern. Denna kan lagra en större mängd data. Vill man installera en logg i övervakningsenheten bör följande övervägas: Loggfunktionen kräver att klockfunktionen är inställd. Även det minsta strömavbrott kommer att stoppa klockan. Vill man säkerställa att klockan alltid är inställd måste regulatorn antingen vara installerad i ett nätverk tillsammans med en systemenhet eller så måste en batterimodul vara installerad. Den översta raden ger tillgång till definition av nya loggar och till ändringar av redan etablerade loggar. Nästa rad ger möjlighet att se ett urval av de definierade loggarna. 3. Nya loggar Här är startdisplayen för nya loggar Börja med att definiera vilken sorts logg som behöver definieras Tryck + knappen för att gå vidare till nästa sida 4. Val av parametrar Här bestäms vilka parametrar som måste inkluderas i installationen av data. Välj en funktion här, sedan en parameter, och avsluta med OK. Tryck + knappen för att gå vidare till nästa sida AK-LM 330 RS8FR307 Danfoss

66 5. Loggöverblick Här är en överblick av alla de parametrar som samlas i en logg. Om en parameter måste tas bort från en loggsamling måste man välja parametern och sedan trycka Ta bort. Om en parameter behöver läggas till görs detta i enlighet med den tidigare displayen. 6. Starta logginsamlingen Gå till den första av de tre displayerna och starta logginsamlingen EN LOGG KAN ENDAST VISAS OM: KLOCKAN HAR STÄLLTS IN OCH KONFIGURATIONEN ÄR LÅST 66 RS8FR307 Danfoss AK-LM 330

67 5. Reglering av funktioner Den här sektionen beskriver hur de olika funktionerna fungerar. AK-LM 330 RS8FR307 Danfoss

68 Övervakning av funktioner Termostat (10 enheter) Funktionen kan fritt användas till: Temperaturregistrering Temperaturövervakning med larmfunktion Temperaturstyrning med reläfunktioner Ett exempel skulle kunna vara termostatstyrning av fläkten i kompressorrummet. Pressostat (5 enheter) Funktionen kan fritt användas för: Tryckregistrering Tryckövervakning med larmfunktion Tryckstyrning med reläfunktion Ett exempel skulle kunna vara tryckstyrning av ett kärl: Termostaten kan användas som en av givarna Saux1, Saux2, Saux3, etc. Inkoppling och urkopplingsnivåer fastställs för termostaten. Koppling av termostatens utgång baseras på den faktiska givartemperaturen. Larmnivåer kan ställas in för både låg- och högtemperatur, inklusive separata larmfördröjningar. De individuella termostatfunktionerna kan anpassas till den relevanta applikationen då det är möjligt att ge termostaten ett namn och att indikera larmtexter. Varje termostatfunktion kan även upptäcka två digitala signaler som kan användas för att ändra larmsignaler. En signal som kommer att ändra larmfördröjningen så att en ändring görs i den långa larmfördröjningen. Denna signal används huvudsakligen med en avfrostning så att inget larm utlöses under en avfrostning. En signal som stoppar larmet. Denna signal används huvudsakligen under stopp av kylmöbler, t.ex. under rengöring. Varje termostat har följande tillgängliga funktioner: Namn Givarsignal Visning av den nu pågående avläsningen Val av reläfunktioner Inställning av urkopplingsvärden för reläer Inställning av inkopplingsvärden för reläer Val av ingångssignalen som ändras till Larmfördröjning 2 Val av ingångssignal som stoppar larm Övre larmnivå Fördröjningstid för höglarm Fördröjningstid 2 för höglarm Larmtext för höglarm Undre larmnivå Fördröjningstid för låglarm Larmtext för låglarm Pressostaten kan använda en av trycktransmittrarna Paux1, Paux2, Paux3, etc. Ställ in inkopplings och urkopplingsnivåer för pressostaten. Pressostatens utgång kopplas baserat på rådande tryck. Larmnivåer kan ställas in för låg och högtryck inklusive separata larmfördröjningar. De individuella pressostatfunktionerna kan anpassas till rådande användning då det är möjligt att namnge pressostatstyrningen och skräddarsy larmtexter. Varje pressostat har följande tillgängliga funktioner: Namn Trycksignal Visning av den nu pågående avläsningen Val av reläfunktioner Inställning av inkopplingsvärdet för reläer Inställning av urkopplingsvärdet för reläer Övre larmnivå Fördröjning för höglarm Larmtext för höglarm Undre larmnivå Fördröjning för låglarm Larmtext för låglarm 68 RS8FR307 Danfoss AK-LM 330

69 Spänningssignaler (5) Funktionen kan användas till: Spänningsregistrering Spänningsövervakning med larmfunktion Spänningsstyrning med reläfunktion Larmingångar (av/på signaler) (16) Funktionen kan användas för att övervaka en extern signal. Ett exempel skulle kunna vara övervakning av en läckagedetektor Funktionen kan motta följande signaler: 0 / 24 V på lågspännings DI ingång 0 / 230 V på högspännings DI ingång öppen/stängd ingång för en analog ingång Funktionen kan använda sig av någon av spänningsavläsningarna V1, V2, V3, etc. Följande signaler kan mottas: 0-5 V 1-5 V 0-10 V 2-10 V En strömsignal kan också upptäckas om externt motstånd placeras på ingången så att signalen anpassas. Signalen är skalerad. T.ex. till 0 för minimivärde och 100 för maxvärde Varje larmingång har följande tillgängliga funktioner: Namn Avläsning av ingångens nuvarande status (översiktsdisplayen) Val av larmfunktioner Larm av reläfunktioner Fördröjningstid från upptäckt till larm och reläändringar Avläsning av larmets nuvarande status Larmtexter Larmhistorik med följande information: - På-tid i % för de senaste 24 timmarna - Total På-tid - Antal ändringar under de senaste 24 timmarna - Totalt antal ändringar Funktionen använder de skalerade värdena för inställningar och avläsningar. Inkopplings och urkopplingsvärden ställs in för reläet. Reläet kopplas baserat på aktuell spänning. Larmnivåer kan ställas in för lägsta och högsta värde inklusive separata larmfördröjningar. De individuella funktionerna kan anpassas till nuvarande användning då det går att namnge funktionerna och skräddarsy larmtexterna. Varje spänningsstyrning har följande funktioner: Namn Visning av den nu pågående avläsningen Val av reläfunktioner Displayvärde som representerar ingångssignalens minimivärde Displayvärde som representerar ingångssignalens maxvärde Inställning av urkopplingsvärde för relä + fördröjningstid för inkoppling Inställning av inkopplingsvärde för relä + fördröjningstid för inkoppling Övre larmnivå Fördröjningstid för höglarm Larmtext för höglarm Undre larmnivå Fördröjningstid för låglarm Larmtext för låglarm AK-LM 330 RS8FR307 Danfoss

70 Förbrukningsavläsning Den här funktionen registrerar förbrukningen av elektricitet, vatten, gas, etc. Dessa avläsningar sparas i övervakningsenheten och kan senare hämtas för presentation/analys. En expansionsmodul av modell AK-XM 107A måste användas. Modulen är en pulsräknarmodul, som räknar pulserna i enlighet med DIN Konvertering från exempelvis ström till puls sker i en energimätare. Energimätare kan delas upp i flera olika grupper, t.ex. en huvudmätare och flera hjälpmätare. Huvudmätare mäter all förbrukning för installationen. Vissa huvudmätare är försedda med tariff och synkroniseringsbrytare. AK-LM 330 kan motta synkroniseringssignalen. Synkroniseringsbrytaren ändras med jämna mellanrum (normalt var 15 min) och anger att en ny mätperiod har inletts. Hjälpmätare läser av någon del av förbrukningen. Det kan till exempel vara av intresse att få veta frysanläggningens energiförbrukning. Mätintervaller för synkronisering ställs in gemensamt för alla energimätare. Om synkroniseringssignalen inte används kommer övervakningsenheten att definiera sin egen mätperiod. Övervakningsenheten stöder upp till fyra energimätare. Varje förbrukningsmätare har följande tillgängliga funktioner: Namn Start/stopp av förbrukningsmätning Inställning av förbrukningsmätningen Inställning av mätaren Val av antal pulser per mätenhet Omvandlingsfaktorn definieras som primär/sekundärförhållande Inställning av förbrukningsvärde, t.ex. genom installation av mätare Det är dessutom möjligt att läsa av historik och rådande värden: Total förbrukning (från start-up eller reset av räknare) Förbrukning för senaste veckan (från måndag 0:00 till söndag 24:00) Förbrukning för senaste dagen (från 0:00 till 24:00) Nuvarande förbrukning (genomsnittlig effekt de senaste 60 sekunderna. (Uppdateras var 5:te sekund) Genomsnittlig förbrukning (genomsnittlig effekt i mätintervallet, typiskt 15 minuter) 70 RS8FR307 Danfoss AK-LM 330

71 Diverse Huvudbrytare Huvudbrytaren används för att stoppa och starta reglerfunktionen. Övergången har två positioner: - Normal reglersituation. (Inställning = PÅ) - Reglering stoppad. (Inställning = AV) Om huvudbrytaren är ställd på AV är alla regulatorns funktioner inaktiva och ett larm genereras för att uppmärksamma detta alla andra larm upphör. Givarkalibrering: Alla inkopplade givares ingångssignal kan korrigeras. En korrigering är endast nödvändig om givarkabeln är lång och med liten tvärsnittsarea. Alla visningar och funktioner kommer att återspegla det korrigerade värdet. Klockfunktion Regulatorn innehåller en klockfunktion. Klockfunktionen används bara till att ändra dag/natt. År, månad, datum, timma och minuter måste ställas in. Obs: Om regulatorn inte är utrustad med en RTC modul (AK- OB 101A) måste klockan återställas efter varje driftavbrott i nätspänningen. Om regulatorn är kopplad till en AKA-gateway eller en AK systemmanager kommer detta automatiskt att återställa klockfunktionen. Larm och meddelanden I samband med regulatorns funktioner finns ett antal larm och meddelanden som visas i händelse av fel och felaktig drift. Larmhistorik: Regulatorn innehåller en larmhistorik (logg) som innehåller alla aktiva larm såväl som de senaste 40 historiska larmen. I larmhistoriken kan man se när larmet inträffade och när det slutade. Dessutom kan man även se prioriteten för varje larm samt när larmet bekräftats och av vilken användare. Larmprioritet: Åtskillnad görs mellan viktig och mindre viktig larminformation. Vikten eller prioriteten är inställd för vissa larm medan andra fritt kan ändras (denna ändring kan bara göras med AK-ST Service Tool och inställningarna måste utföras i varje enskild regulator). Inställningen avgör vilken sortering / aktivitet som behöver genomföras när ett larm avges. Hög är det viktigaste Endast logg är den lägsta Avbruten resulterar inte i några aktiviteter Larmfördröjning Om regulatorn måste avge ett larm på en reläutgång måste reläet definieras: 2 reläer kan definieras: Ett som är aktivt vid larm med prioriteten hög Ett som är aktivt vid larm med prioriteten låg, mellan och hög Förhållandet mellan larmprioritering och aktivitet visas i schemat nedan. Inställ- Logg Larmreläurval Nâtverning Inget Hög Low-Mellan Låg - Hög Hög X X X X 1 Mellan X X X X 2 Låg X X X X 3 Endast logg Urkopplad X AKMdest. Ett larm försvinner när den bekräftas eller den upphör av sig själv. Larmbekräftande Om regulatorn är kopplad till ett nätverk med en AKA gateway eller en AK systemmanager som larmmottagare kommer dessa automatiskt att bekräfta larmen som skickas till dem. Om regulatorn å andra sidan inte är inkluderad i nätverket måste användaren bekräfta alla larm. Larmlysdiod Larmlysdioden på regulatorns framsida visar regulatorns larmstatus. Blinkande: Det finns ett aktivt larm eller ett obekräftat larm. Fast sken: Det finns ett aktivt larm som har bekräftats. Avstängd: Det finns inga aktiva larm och inga obekräftade larm. IO Status och manuell Funktionen används i samband med installation, underhåll och felsökning på utrustningen. Med hjälp av funktionen kontrolleras de inkopplade utgångarna. Mätningar Status på alla ingångar och utgångar kan här läsas och kontrolleras. Överstyrning Man kan här genomföra en överstyrning av alla utgångar för att kontrollera om dessa är anslutna på korrekt sätt. Obs: Det finns ingen övervakning när utgångarna överstyrs. Loggning/registrering av parametrar Som ett redskap för dokumentation och felsökning tillhandahåller regulatorn möjlighet till loggning av parameterdata i internminnet. Via AK-ST Service Tool kan man: a) Välja upp till 10 parametervärden som regulatorn kontinuerligt registrerar. b) Uppge hur ofta de behöver registreras Regulatorn har begränsat minne men som tumregel kan 10 parametrar sparas, vilka registreras var 10 minut i 2 dagar. Via AK-ST kan man därefter läsa de historiska värdena som grafiska presentationer. AK-LM 330 RS8FR307 Danfoss

72 Inställning från AKM / Servic Tool Inställning av själva regulatorn kan bara genomföras via AK-ST Service Tool. Om regulatorn är inkluderad i ett nätverk med AKA gateway kan man därefter sköta regulatorns dagliga drift med AKM systemmjukvara, dvs. man kan se och ändra dagliga avläsningar/inställningar. Obs: AKM systemmjukvara ger inte tillgång till alla regulatorns konfigurationsinställningar. Inställningarna/avläsningarna kan tas fram i AKM meny. Följande begränsningar finns: Upp till 8 termostatfunktioner Upp till 2 pressostatfunktioner Upp till 2 spänningsfunktioner Upp till 2 energimätningar Upp till 8 DI funktioner Om ett större antal definieras än de siffror som presenteras ovan kommer AKM fortfarande kunna ta mot larm från funktionerna, men funktionerna kan inte styras från AKM. Behörighet / Lösenord Regulatorn kan ställas in/avläsas med Systemmjukvara AKM och Service Tool AK-ST. Båda metoderna ger tillgång till många funktioner alltefter användarens insikt i de olika funktionerna. Systemmjukvara AKM: De olika användarna definieras här med initialer och nyckelord. Åtkomst ges sen till exakt de funktioner användaren har behörighet till. Hanteringen beskrivs i AKM manualen. Service Tool AK-ST: Hanteringen beskrivs i Service Tool-manualen. När en användare skapas måste följande uppges: a) Uppge användarnamn b) Uppge ett lösenord c) Välj användarnivå d) Välj enheter antingen US (dvs. ºF och PSI) eller Danfoss SI (ºC och Bar) e) Välj språk Åtkomst ges till fyra användarnivåer. 1) DFLT Standardanvändare (Default user) Åtkomst utan lösenord. Se dagliga inställningar och avläsningar. 2) Daily - Dagliganvändare Ställ in valda funktioner och bekräfta larm. 3) SERV Serviceanvändare Alla inställningar i menysystemet förutom skapande av nya användare 4) SUPV Supervisor user Alla inställningar, inklusive skapande av nya användare Displaysignal De uppmätta värdena kan avläsas på en display. Denna display måste vara av modell EKA 163B eller EKA 164B. Upp till fyra displayer kan monteras per regulator. Anslutning sker med hjälp av kablar med kontakter. Displayen kan till exempel placeras på en kylmöbels framsida. När en display med knappar väljs kan enheten enkelt hanteras med hjälp av ett menysystem. Den kan också visa temperaturer och driftsituationer, dvs. larmreläet kan återställas genom att trycka på den övre knappen. Lysdioder på framsidan Lysdioderna kommer att blinka när ett larm utlösts. I en sådan situation kan man ta fram felkoden genom en snabb tryckning på den övre knappen. Knapparna Vill man ändra en inställning så ger de övre och nedre knapparna ett högre eller lägre värde beroende på vilken knapp man trycker. Innan man kan ändra värdet måste man öppna menyn. Detta görs genom att hålla ned den översta knappen i några sekunder, varpå man tas till listan med parameterkoderna. Leta upp den parameterkod som ska ändras och tryck sedan mittenknappen för att visa parametervärdena. När detta värde ändrats sparar man det nya värdet genom att trycka på mittenknappen igen. Exempel: Ställ in en meny 1. Tryck och håll in övre knappen för att visa en parameter 2. Tryck den övre eller undre knappen och leta upp den parameter som ska ställas in 3. Tryck mittenknappen för att visa värdet 4. Tryck den övre eller undre knappen och ställ in det nya värdet 5. Tryck mittenknappen igen för att spara värdet Få en bra start Följande procedur kommer att starta regleringen så snabbt som möjligt: 1. Öppna parameter r12 och stoppa regleringen (i en ny kylmöbel inte tidigare inställd kommer r12 redan att vara inställd på 0, vilket betyder att regleringen är stoppad) 2. Öppna parameter o93 och ställ in konfigurationslåset till ett värde på 0 (=AV) 3. Öppna parameter o62 = Välj en fördefinierad användning baserat på de elektriska anslutningarna som visas i slutet av manualen. Efter en konfiguration med denna funktion kommer regulatorn att stängas av och omstartas. 4. När regulatorn startats om, öppna parameter o93 och konfigurationslåset öppnas = värde Öppna parameter r12 och starta regleringen. 6. När det finns ett nätverk: ställ in adressen på adressomkopplaren i regulatorn. 7. Skicka denna adress till systemenheten genom att aktivera Service Pin. 72 RS8FR307 Danfoss AK-LM 330

73 Läs koderna Normalt kan den valda temperatursignalen läsas från displayen, men under vissa förhållanden kan displayen visa andra koder för att underrätta användaren om de olika verksamma tillstånden. Funktion OFF PAS Larm Displayavläsning När huvudbrytaren ställs på AV visar displayen texten AV Krav för behörighetskod. Om användning av displayen ska skyddas med en behörighetskod måste både definitionen och behörighetskod ställas in i regulatorns behörighetsmeny för den lokala displayen (LOCD). De tre lysdioderna kommer att blinka om ett larm utlöses. Larmkoden kan ses genom att trycka den övre knappen. En tryckning på knappen kommer också att återställa larmreläet När tre bindestreck visas är gällande temperaturavläsning bristfällig (givare avstängd eller kortsluten), eller så har displayen kopplats ur. Larmöversikt: A01 A02 A03 A04 A05 A06 A07 A08 A09 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 Höglarm termostat 1 Låglarm termostat 1 Höglarm termostat 2 Låglarm termostat 2 Höglarm termostat 3 Låglarm termostat 3 Höglarm termostat 4 Låglarm termostat 4 Höglarm termostat 5 Låglarm termostat 5 Höglarm termostat 6 Låglarm termostat 6 Höglarm termostat 7 Låglarm termostat 7 Höglarm termostat 8 Låglarm termostat 8 Höglarm termostat 9 Låglarm termostat 9 Höglarm termostat 10 Låglarm termostat 10 Menyöversikt: Parameter Funktion namn r12 o93 o62 u1-u31 u1 u2 u3 u4 u5 u6 u7 u8 u9 u10 u11 u12 u13 u14 u15 u16 u17 u18 u19 u20 u21 u22 u23 u24 u25 u26 u27 u28 u29 u30 u31 Huvudbrytare: 0: Regulator stoppad 1: Reglering Konfigurationslås Man kan bara välja en förbestämd konfiguration eller ändra köldmedium när konfigurationen är öppen 0 = Konfiguration öppen 1 = Konfiguration låst Val av fördefinierade konfigurationer. Inställningen ger valmöjlighet från en serie av fördefinierade kombinationer, vilka samtidigt definierar kopplingspunkterna. I slutet av manualen finns en översikt av valmöjligheterna och kopplingspunkterna. Avläsningar för användning i servicesituationer Temperaturavläsning, termostat 1 Temperaturavläsning, termostat 2 Temperaturavläsning, termostat 3 Temperaturavläsning, termostat 4 Temperaturavläsning, termostat 5 Temperaturavläsning, termostat 6 Temperaturavläsning, termostat 7 Temperaturavläsning, termostat 8 Temperaturavläsning, termostat 9 Temperaturavläsning, termostat 10 Tryckavläsning, pressostat 1 Tryckavläsning, pressostat 2 Tryckavläsning, pressostat 3 Tryckavläsning, pressostat 4 Tryckavläsning, pressostat 5 Status på larm DI 1 Status på larm DI 2 Status på larm DI 3 Status på larm DI 4 Status på larm DI 5 Status på larm DI 6 Status på larm DI 7 Status på larm DI 8 Status på larm DI 9 Status på larm DI 10 Status på larm DI 11 Status på larm DI 12 Status på larm DI 13 Status på larm DI 14 Status på larm DI 15 Status på larm DI 16 Vid start x x x A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32 A33 A34 A35 A36 A37 A38 A39 A40 A41 A42 A43 A44 A45 A46 A47 A48 A49 A50 A51 A52 A53 A54 A55 A56 A60 E01 E02 Låglarm pressostat 1 Höglarm pressostat 1 Låglarm pressostat 2 Höglarm pressostat 2 Låglarm pressostat 3 Höglarm pressostat 3 Låglarm pressostat 4 Höglarm pressostat 4 Låglarm pressostat 5 Höglarm pressostat 5 Låglarm spänningsingång 1 Höglarm spänningsingång 1 Låglarm spänningsingång 2 Höglarm spänningsingång 2 Låglarm spänningsingång 3 Höglarm spänningsingång 3 Låglarm spänningsingång 4 Höglarm spänningsingång 4 Låglarm spänningsingång 5 Höglarm spänningsingång 5 Larm DI 1 Larm DI 2 Larm DI 3 Larm DI 4 Larm DI 5 Larm DI 6 Larm DI 7 Larm DI 8 Larm DI 9 Larm DI 10 Larm DI 11 Larm DI 12 Larm DI 13 Larm DI 14 Larm DI 15 Larm DI 16 Manuell styrning av DO / DI Givarlarm Systemlarm Initiation. Display är ansluten till utgång "A" (- - 2 = utgång B osv.). X = när regulatorn inte är inställd kommer displayen bara att visa de markerade inställningarna. AK-LM 330 RS8FR307 Danfoss

74 Lysdioder på regulatorn Internkommunikation mellan modulerna: Snabba blinkningar = fel Konstant På = fel Status för ingång 1-8 Power Comm DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8 Status Service Tool LON Alarm Service Pin Långsamma blinkningar = OK Snabba blinkningar = svar från gateway, är påslagen i 10 min efter nätverksregistreringen Konstant PÅ = fel Konstant AV = fel Extern kommunikation Blinkningar = aktivt larm/inte avstängd Konstant PÅ = aktivt larm/avstängt Nätverksinstallation Installationsövervägningar Oavsiktlig skada, dålig installation, eller platsförhållanden, kan ge upphov till funktionsfel i styrsystemet, och i slutändan leda till anläggningshaveri. Varje möjlig säkerhetsåtgärd har byggts in i våra produkter för att förhindra detta. Men till exempel en felaktig installation kan ändå orsaka problem. Elektroniska regulatorer är ingen ersättning för normal, god ingenjörspraxis. Danfoss kommer inte att vara ansvarigt för några varor, eller anläggningskomponenter, som skadats som ett resultat av någon av ovan nämnda orsaker. Det är installatörens skyldighet att kontrollera alla installationer noggrant, och att använda sig av nödvändiga säkerhetsåtgärder. Lägg särskilt märke till vikten av signal till regulatorn när kompressorn är stoppad och till behovet av vätskeavskiljare före kompressorerna. Din lokala Danfoss agent bistår gärna med ytterligare hjälp. 74 RS8FR307 Danfoss AK-LM 330

75 Larmtexter Inställningar Standardinställning Alarm text svenska Alarm text engelska Beskrivning Saux X givarf (X=1-10) Hög Saux X givarfel Saux X sensor error Saux C temp. givares signal är bristfällig PauxX givarfel (X=1-5) Hög Paux X givarfel Paux X sensor error Paux X trycktransmittersignal är bristfällig Standbyläge Medium Kontroll stoppad HuvudBr.=Av Control stopped, MainSwitch=OFF Regleringen har stoppats via inställningen Main Switch = PÅ eller via den externa Huvudbrytaringången Termostat X Låg temp. larm (X=1-10) Termostat X Hög temp. larm (X=1-10) Medium Termostat X Låglarm Thermostat X - Low alarm Termostattemperaturen har varit under den satta lågtemperatursnivån en längre tid än den inställda fördröjningen Hög Termostat X Höglarm Thermostat X - High alarm Termostattemperaturen har varit under den satta högtemperatursnivån en längre tid än den inställda fördröjningen Pressostat X Lågtryckslarm (X=1-5) Pressostat X Högtryckslarm (X=1-5) Medium Pressostat X Låglarm Pressostat X - Low alarm The pressure has been below the set low pressure limit for longer than the set delay Medium Pressostat X Höglarm Pressostat X - High alarm The pressure has been above the high pressure limit for longer than the set delay time Spänningsingång X Låglarm (X=1-5) Spänningsingång X Höglarm (X=1-5) Medium Analog ingång X Låglarm Analog input X - Low alarm The voltage signal has been below the low alarm limit for longer time than set delay Medium Analog ingång X Höglarm Analog input X - High alarm The voltage signal has been above the high alarm limit for longer time than set delay DI X larmingång (X=1-16) Medium DI X larm DI X alarm Larm på allmän larmingång DI x Systemlarm Larmprioriteringen kan inte ändras på systemlarm Medium Klockan har inte ställts in Clock has not been set Tiden har inte ställts in Medium Systemkritiskt undantag System Critical exception Ett oåterkalleligt kritiskt systemfel har inträffat byt ut regulatorn Medium System alarm exception Ett mindre systemfel har inträffat stäng av regulator Medium Larmdesinationen satt ur funktion Alarm destination disabled När detta larm aktiveras har larmöverföringen till larmmottagaren avaktiverats. När larmet rensats har larmöverföringen till larmmottagaren aktiverats. Medium Larm route fel Alarm route failure Larm kan inte sändas till larmmottagare kontrollera kommunikation Hög Larm routern full Alarm router full Den interna larmbufferten har överskridits detta kan inträffa om regulatorn inte kan skicka larmen till larmmottagaren. Kontrollera kommunikation mellan regulator och AKA gateway. Medium Utrustning återstartas Device is restarting Regulatorn håller på att återstartas efter flash-uppdatering av mjukvaran. Medium IO modulfel IO module error Det finns ett kommunikationsfel mellan regulatormodulen och expansionsmodulen felet måste korrigeras snarast möjligt. Låg MAN DI MAN DI. Utgången i fråga har satts i manuellt läge via AK-ST Service Tool. Låg MAN DO MAN DO Utgången i fråga har satts i manuellt läge via AK-ST Service Tool. AK-LM 330 RS8FR307 Danfoss

76 Bilaga - Rekommenderade anslutningar Funktion Regulatorn har en inställning där man kan välja mellan olika former av installation. Använder man dessa inställningar kommer regulatorn att föreslå en serie av anslutningspunkter. Dessa punkter visas nedan. Även om din installation inte är exakt så som beskrivs nedan kan man ändå använda funktionen. Efter användning behöver man bara justera inställningarna som skiljer. Den angivna anslutningspunkten i regulatorn kan ändras om man så önskar. Appl. type Regulator - (Modul no. 1 punkt 1-19) Temperatur Saux Av / På DI Voltage V Pressostat Paux Pulse counter Cl AI1 AI2 AI3 AI4 AI5 AI6 AI7 AI8 AI9 AI10 AI11 DO1 DO2 DO3 DO4 DO5 DO6 pt1 pt2 pt3 pt4 pt5 pt6 pt 7 pt8 pt 9 pt10 pt 11 pt 12 pt 13 pt 14 pt 15 pt 16 pt Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 Saux7 Saux8 DI1 DI2 DI3 Th1 Th2 Th3 Th4 Th5 Th6 6 5 Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 DI1 DI2 DI3 DI4 DI5 Th1 Th2 Th3 Th4 Th5 Th6 4 7 Saux1 Saux2 Saux3 Saux4 DI1 DI2 DI3 DI4 DI5 DI6 DI7 Th1 Th2 Th3 Th4 DI1 AL DI2 AL 2 8 Saux1 Saux2 DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8 Th1 Th2 DI1 AL DI2 AL DI3 AL DI4 AL Saux1 Saux2 Saux3 Saux4 Paux1 Paux2 DI1 DI2 DI3 DI4 DI5 Th1 Th2 Th3 Th4 P1 P Saux1 Saux2 Saux3 Saux4 Saux5 V1 V2 Paux1 Paux2 DI1 DI2 Th1 Th2 Th3 V1 V2 P Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 Saux7 V1 V2 Paux1 Paux2 Th1 Th2 Th3 V1 V2 P Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 Saux7 Saux8 DI1 DI2 DI3 Th1 Th2 Th3 Th4 Th5 Th Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 DI1 DI2 DI3 DI4 DI5 Th1 Th2 Th3 Th4 Th5 Th Saux1 Saux2 Saux3 Saux4 DI1 DI2 DI3 DI4 DI5 DI6 DI7 Th1 Th2 Th3 Th4 DI1 AL DI2 AL Saux1 Saux2 DI1 DI2 DI3 DI4 DI5 DI6 DI7 DI8 Th1 Th2 DI1 AL DI2 AL DI3 AL DI4 AL Saux1 Saux2 Saux3 Saux4 Paux1 Paux2 DI1 DI2 DI3 DI4 DI5 Th1 Th2 Th3 Th4 P1 P Saux1 Saux2 Saux3 Saux4 Saux5 V1 V2 Paux1 Paux2 DI1 DI2 Th1 Th2 Th3 V1 V2 P Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 Saux7 V1 V2 Paux1 Paux2 Th1 Th2 Th3 V1 V2 P Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 Saux7 Saux8 Saux9 Saux10 Th1 Th2 Th3 Th4 Th5 Th Saux1 Saux2 Saux3 Saux4 Saux5 Saux6 Saux7 Saux8 Saux9 Saux10 Th1 Th2 Th3 Th4 Th5 Th6 Upp till och inklusive följande antal funktioner kan hanteras via AKM mjukvara: RS8FR307 Danfoss AK-LM 330
