1 SE BR UT.02 Bruksanvisning Heads Up

2 Innehållsförteckning Viktigt! 4 Inprovning 5 Så ställer du in Heads Up 5 Huvudstödsfäste Pro 6 Huvudstödsfäste 15x15 6 Vikbart monteringsfäste 7 Montering av huvudstödsfäste på vikbart fäste 8 PRO - Montering av våg-/ lodrätt stag 8 LINX - Montering av våg-/ lodrätt stag 9 Montering av stöddynan 9 Uppföljning 10 Skötsel, underhåll 10 Rekonditionering/Demontering/skrotning 10 Sammanfattning/Efterkontroll 10 Reservdelar 10 Kombinationer 10 Försäljningsvillkor 11 Garanti 11 Reklamation 11 Returer 11 2 Bruksanvisning Heads Up

3 Punkter att kontrollera vid analys av sittställningen Många brukare sitter osymmetriskt och/eller skjuvar framåt med bäckenet (kyfotisk sittställning). Skjuvningen innebär att huvudets läge utifrån utgångspunkten förändras. Börja med att kontrollera om huvudets läge förändras under dagen. Om detta är fallet bör brukaren få mer stöd i sin sittställning. Kontrollera bäckenets positionering. Det är viktigt att positioneringen är korrekt eftersom huvudets läge baseras på ryggens och bäckenets position. Vid behov bör sittsystemet anpassas med t.ex. sittdyna och positioneringsbälte. Kontrollera om brukaren behöver stöd för bröst/axelpartiet. nalysera nackens och huvudets rörelseomfång. Kontrollera om ev. felställning är fixerad eller korrigerbar. Kontrollera brukarens tonus och läge av huvudet. Kryssa i rutan vid eventuell specialanpassning av produkten. CE-märkningen upphör att gälla vid specialanpassad produkt. Plats för etikett

4 Viktigt! Montering och justering av Heads Up nackstöd ska utföras av medicinsk/behörig person. Nackstödet ska endast användas som en del i ett komplett sittsystem för att positionera huvudet. Innan montering påbörjas bör en noggrann analys av brukarens sittställning genomföras. 4 Bruksanvisning Heads Up

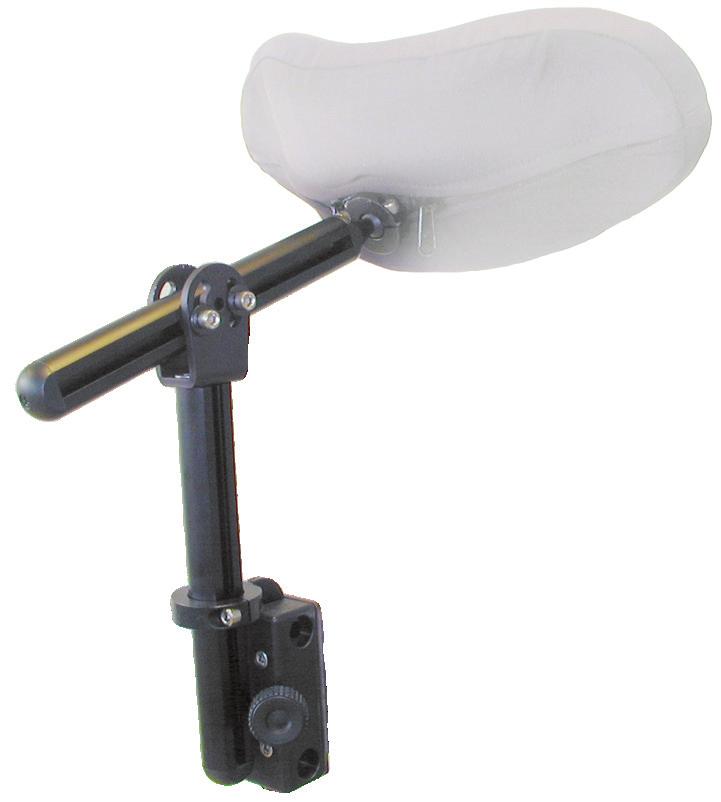

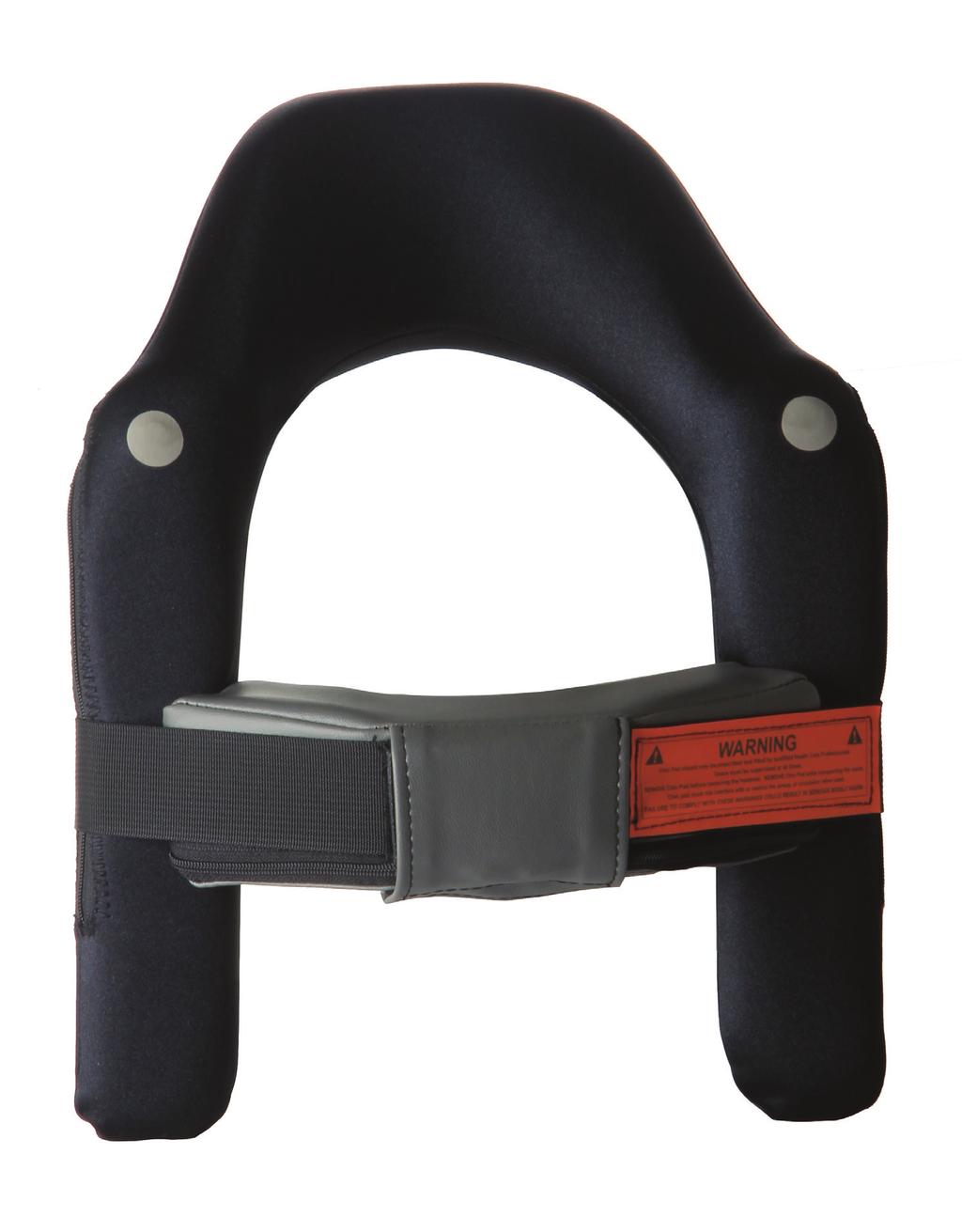

5 Inprovning Figuren pekar på viktiga punkter att tänka på när ett korrekt stöd skall monteras / provas in. Huvudstödet skall stödja huvudet vid punkterna & B. Undvik tryck på punkterna C- Processus mastoideus D- Halspulsåder E- Käke ) Bakhuvud B) Nedre bakhuvud E) Käke C) Processus mastoideus D) Halspulsåder Varning! När man arbetar med personer som har hydrocephalus och shunt, bör brukarens läkare konsulteras för att bestämma hur mycket tryck som kan placeras över shuntområdet i hals/cervikal området. Så ställer du in Heads Up Nackstöden är monterade på kulled för maximala justeringsmöjligheter. Stöddynan kombinerar ett mjukt och ett fast skum. Detta ger hög komfort samtidigt som det dämpar extensionsspänningar Höjden på adapterstaget. Djupet/vinkeln på det vågräta staget. Injustering av stöddynan Vinkeljustering av stöddynan (3). Djup-/höjdjustering av hela huvudstödet (2). Höjdjustering av hela huvudstödet (1). 5 Bruksanvisning Heads Up

6 Huvudstödsfäste Pro Huvudstödsfäste Pro 77038, 77039, Insexskruv B - Islagsmutter C - Mutter D - Bricka B C D Rekommenderad monteringshöjd från toppen på ryggen: Pro - 50 mm Linx mm Barn - 50 mm Huvudstödsfäste 15x Huvudstödsfäste 15x15 - Insexskruv B - Islagsmutter C - Mutter D - Bricka B C D 55 mm 65 mm 6 Bruksanvisning Heads Up

7 Vikbart monteringsfäste Vikbar adapter för huvudstödsfäste Insexskruv B - Vred C - Islagsmutter B C D D - Bricka E - Mutter 2,5 cm 5 cm 4,5 cm 5 cm Rekommenderad monteringshöjd från toppen på ryggen: Pro - 5 cm Linx - 22 cm Barn - 5 cm Notering: Det lodrätta staget kan behöva kapas. 7 Bruksanvisning Heads Up

8 Montering av huvudstödsfäste på vikbart fäste Montering av huvudstödsfäste 77038, 77039, Det avtagbara huvudstödsfästet monteras enl. bild nedan på den vikbara adaptern - Insexskruv PRO - Montering av våg-/lodrätt stag Vik ner skyddskåpan (B). nvänd en skruvmejsel eller insexnyckel, se fig Insexskruvar 4 st, justering av vinkel och djup B - Skyddskåpa C -Låsring, rotations/ höjd D - Insexskruv, rotations låsring E - dapterstag (77021) F - vtagbartfäste Pro (77038) - Insexskruvar 4 st, justering av vinkel och djup B - Skyddskåpa C - dapterstag (77028) D -Låsring, höjd - Insexskruv, låsring F - vtagbart fäste Pro (70121) Fig. 1 B B C C D E E D F F 8 Bruksanvisning Heads Up

9 LINX - Montering av våg-/lodrätt stag - Insexskruvar 2 st, justering av vinkel och djup B -Låsring, rotations/höjd C - Insexskruv, rotationslåsring D - vtagbart fäste Pro (77039) E - Vred, avtagbart fäste B C D E Montering av stöddynan 9 Bruksanvisning Heads Up

10 Uppföljning VIKTIGT! Om irriterad hud eller obehag upptäcks, avbryt genast användandet av huvudstödet. Kontakta medicinskt kunnig eller annan behörig person för att göra en korrekt justering så fort som möjligt. Observera brukaren en vanlig dag för att avgöra om ytterligare justeringar är nödvändiga. Observera! Fortsätt kontinuerligt att observera brukaren efter installation och anpassning. Om brukaren upplever minsta obehag eller om huden blir irriterad, SLUT GENST NVÄND SIDOSTÖDET och kontakta medicinskt / behörig person för en korrekt anpassning. Skötsel, underhåll Överdragen på stöddynorna är avtagbara och kan maskintvättas i 40 o C fintvätt vid behov. Ej torktumlare eller torkskåp. Utför underhåll regelbundet och vid behov. Torka metalldelar med en fuktig trasa. Utbytbara överdrag och skum kan beställas. Rekonditioneringsanvisning/Demontering/Skrotning Kontrollera regelbundet alla rörliga delar med avseende på slitage. Byt vid behov. En förbrukad del eller produkt demonteras och skrotas. Delarna skall separeras efter materialtyp. Metall = Ryggstomme, fotstödsstag, armstödsstag, huvudstödsstag m.m. Hårdplast = Sitt- & ryggdel, bord, fotstödasplatta, designplatta m.m Brännbart = Foder, höftbälte, kryssele m.m Sammanfattning/Efterkontroll * Fortsätt kontinuerligt att utföra efterkontrollerna som anges under respektive punkt. * Kontrollera regelbundet att alla skruvar är ordentligt åtdragna. * Kontrollera regelbundet slitage på stöddynorna, pannband m.m Reservdelar Pro Serie huvudstöden får endast förses med reservdelar levererade av natomic SITT B. Kombinationer Pro Serie huvudstöden får endast kombineras ihop med Pro Series egna tillbehör och reservdelar. För övriga kombinationer, kontakta natomic SITT B. 10 Bruksanvisning Heads Up
