1 Ellie MANUAL MONTERING & INSTALLATION

2 FÖRKLARINGAR Constant Tänd eller släckt Prisma Nattljus Steglös sänkning eller höjning av ljuset under valfri period per dygn. Remote Fjärrkontroll för Prisma Light Ellie. Användning kräver 5-siffrig kund-unik pin-kod. Detect Närvarostyrning för enskilda Prisma Light Ellie eller hela siter (anläggningar). Android-app Sätt upp site, justera inställningar, se status, se statistik. Användning kräver personlig 15-siffrig pin-kod. Dashboard Statistik tillgängligt via instrumentpanel, webb-gränssnitt. Rondering och platsbesök High Voltage Risk för elektrisk chock 2 Prisma Light prismatibro.se

3 INNEHÅLL Produktfakta...4 Mekanisk installation...5 Elektrisk installation...6 Driftsättning och användning Prisma Light Ellie Constant...7 Prisma Light Ellie Remote...7 Prisma Light Ellie Detect...12 Remote, fjärrkontroll...8 Gateway, installation Belysningsskåp...10 Belysningsstolpe...11 Android-app: Prisma Configuration Ladda ned, installera...12 Anslut via dongle...12 Site, skapa...14 Justering av enskild armatur eller site...18 Felsökning...Baksidan Service och underhåll...baksidan Garanti...Baksidan Återvinning och förpackningsmaterial...baksidan Support, kontaktuppgifter...baksidan prismatibro.se Prisma Light 3

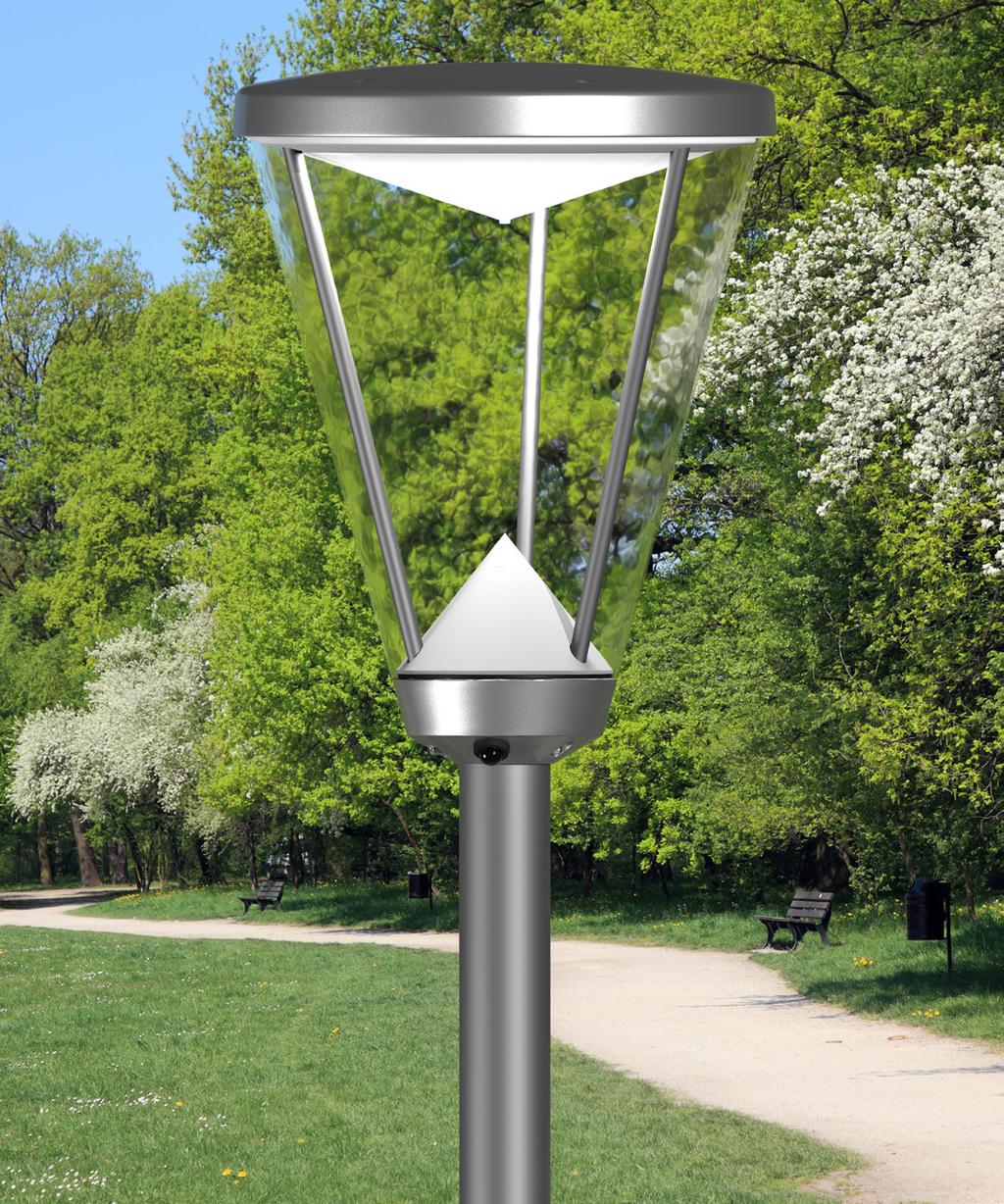

4 PRODUKTFAKTA Prisma Light Ellie är en svensktillverkad armatur, parkarmatur med LED-teknik. Användningsområde Utomhus: Parker, gång- och cykelvägar, stigar, parkeringar, fastigheter. Monteringshöjd Max 5 meter Vikt 5,7 kg Mått Höjd 499 mm Bredd Ø 382 mm 4 Prisma Light prismatibro.se

5 MEKANISK INSTALLATION Montering Prisma Light Ellie monteras på rak stolpe. Mata kabeln genom stolpen. Häng på armaturen. Notera rund etikett på locket! Närvarosensorn ska monteras ut mot vägen för att ljusbilden ska bli rätt. Se pilens riktning. Denna etikett ska med fördel tas bort efter montering. ht ie Ell se d n ovan d frå Närvarosensor Pris m al ig Åtdragningsmoment för de tre skruvarna: 8 Nm +/- 2Nm 8 Nm prismatibro.se Prisma Light 5

6 ELEKTRISK INSTALLATION Enbart 230 V Prisma Light Ellie Constant Prisma Light Ellie Remote Prisma Light Ellie Detect Armaturen får ej monteras eller demonteras med spänning på. Anslutningsspänning 230 V AC, 50 Hz. Anslutningseffekt 5-20 W Armaturen ansluts till kablage i stolpen. 1. Anslut kabel i stolpluckan. 2. Klart att slå på spänning. 6 Prisma Light prismatibro.se

7 DRIFTSÄTTNING & ANVÄNDNING Prisma Light Ellie Constant Lampan är utrustad med en driver med fast inställning. Inställning görs på fabrik och kan förändras i efterhand i fabrik. Prisma Light Ellie Remote DRIFTSÄTTNING Slå på spänning till lampan. Prisma Light Ellie skall nu lysa med fabriksinställd, av kunden önskad, effekt/funktion. Prisma Light Ellie är försedd med ett kretskort med inbyggd IR-kommunikation. Prisma ANVÄNDNING Inställningar görs med hjälp av en Prisma Light Remote. Se manual på nästa uppslag. Manual kan också laddas ned på: STANDARDFUNKTIONER Prisma Light Ellie Remote innehåller möjligheten till styrning/förändring av effekt och Prisma Nattljus (sänkning eller höjning). BYT EFFEKT Effekten för en Prisma Light Ellie Remote kan ställas på valfri nivå i steg om 1 W, från 5 W och uppåt. PRISMA NATTLJUS Mer än nattsänkning. Sänk eller höj effekten en period. Exempel: Sänk från 20 till 12 W mellan 23-tiden och 5-tiden. Eller: Höj effekten från 10 till 20 W vid 22-tiden fram till 01-tiden. Eller: Något helt annat...! STYR VARJE ARMATUR Varje armatur styrs individuellt och kan därmed ha unika inställningar. FJÄRRKONTROLL Inställningarna görs med fjärrkontroll se nästa uppslag. SÄKERHET 5-siffrig PIN-kod i kombination med specialkonstruerad fjärrkontroll. FABRIKSINSTÄLLNING Alla kunder får vid beställning frågor om vilka inställningar som ska gälla vid leverans. Dessa inställningar kan sedan förändras med fjärrkontroll. START STOP LEVEL WATT 1 2 DIM CITY DETECT RETURN Prisma Light Remote Made in Tibro Version 1805 OK 3 On Off prismatibro.se Prisma Light 7

8 FJÄRRKONTROLL SKAPA KONTAKT UPPLÅSNING Rikta fjärrkontrollen uppåt mot centrum av armaturen. Håll nere Lampan svarar med blink när ni har kontakt. + PIN-kod, 5 siffror. Respons: blink-blink SLÄCK/TÄND Respons: Tänds eller släcks Inställningen sparas ej. NATTLJUS START* + Klockslag, 2 siffror (t ex 23) + Respons: blink-blink Inställningen sparas. NATTLJUS STOPP* + Timmar, 2 siffror (t ex 06) + Respons: blink-blink Inställningen sparas. DIMNING NIVÅ + Effekt, 2 siffror (t ex 05) + Respons: blink-blink Inställningen sparas. EFFEKT + Effekt, 2 siffror (t ex 20) + Respons: blink-blink 8 Prisma Light prismatibro.se Inställningen sparas.

9 START STOP On Off LEVEL LÅS UPP Öppnar upp lampan för inställning. Kräver PIN-kod som kan erhållas via DIM ON/OFF Tänder, släcker lampan. WATT 1 2 OK 3 NIVÅ Effekt under Prisma Nattljus STOPP Antal timmar till Prisma Nattljus stoppas. CITY RETURN DETECT START Tiden då Prisma Nattljus startar. Prisma Light Remote Made in Tibro Version 1805 WATT Effekt under normaldrift. * Klockslag, timmar Tiden som anges för START och STOPP är ungefärlig och styrs av dygnets mörkaste tidpunkt oberoende av sommar- och vintertid. Dygnets mörkaste tidpunkt är vid midnatt under perioden för vintertid. Exempel: START 23, STOPP 04. STOPP är antal timmar från START. DYGN 1 Armaturen programmerar sig själv efter vad som händer dygn 1. Inget Prisma Nattljus. FÖLJANDE DYGN Armaturen minns föregående dygn. Prisma Nattljus enligt programmering.

10 GATEWAY INSTALLATION Belysningsskåp Gateway ska vara installerad inom 30 meter från närmaste Detect-armatur. Gateway kommer att kommunicera trådlöst med armaturer i samma site. Installation ska utföras av tillverkare eller av tillverkare utbildad personal. *Installatör bör konsultera tillverkare av belysningskåp för att korrekta instruktioner kring håltagning i belysningskåpet. 1 Borra hål för strömkabel, Ø 20 mm*. 2 Gummipackning: Placera gummipackningen på baksidan av Gateway. 3 Fäst strömkabel på baksidan av Gateway: Håll ned och vrid låsringen medurs tills ett klick uppstår. Klicket bekräftar låsning. 4 Montera Gateway på belysningskåpet använd medföljande skruvar Prisma Light prismatibro.se

11 GATEWAY INSTALLATION Belysningsstolpe Gateway ska vara installerad inom 30 meter från närmaste Detect-armatur. Gateway kommer att kommunicera trådlöst med armaturer i samma site. Installation ska utföras av tillverkare eller av tillverkare utbildad personal. 1 Borra hål, Ø 20 mm, för strömkabel i belysningsstolpen på önskad höjd. 2 Använd bakstycket på gateway som mall för placering av hål. Använd borr Ø 3,5 mm. 3 Montera bakstycket: Använd medföljande skruv. 4 Fäst strömkabel på baksidan av Gateway: Håll ned och vrid låsringen medurs tills ett klick uppstår. Klicket bekräftar låsning. 5 Montera Gateway: Använd medföljande skruv prismatibro.se Prisma Light 11

12 Installation Hämta appen på Google Play. Namn: Prisma Configuration Kräver internet-uppkoppling. Inloggning Uppgifterna är personliga. Ring Prisma Tibro Följande uppgifter behövs för att skapa en inloggning: Förnamn, efternamn Telefonnummer E-post Företagsnamn Slutkund Anläggning Starta dongle Håll knappen inne den tänds vit, släpp sedan då går den från röd till grön till vit till blå. När den lyser blå är den klar att användas. 12 Prisma Light prismatibro.se

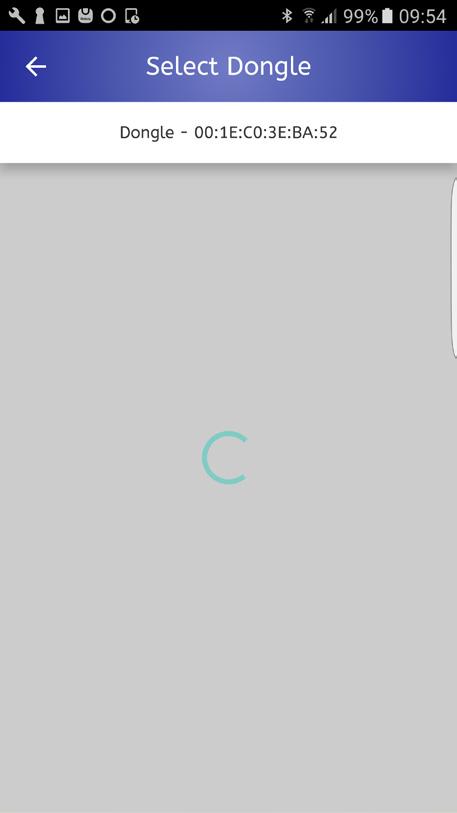

13 Välj din dongle Om det finns flera att välja på i listan beror det på att du har fler donglar i närheten. Titta då på slutnumret på undersidan av din dongle. I det här exemplet: BA:52 Välj projekt Då din inloggning kan ge tillgång till många projekt kan listan vara lång. Välj det projekt i listan det gäller just nu. I detta exempel valdes: Showroom prismatibro.se Prisma Light 13

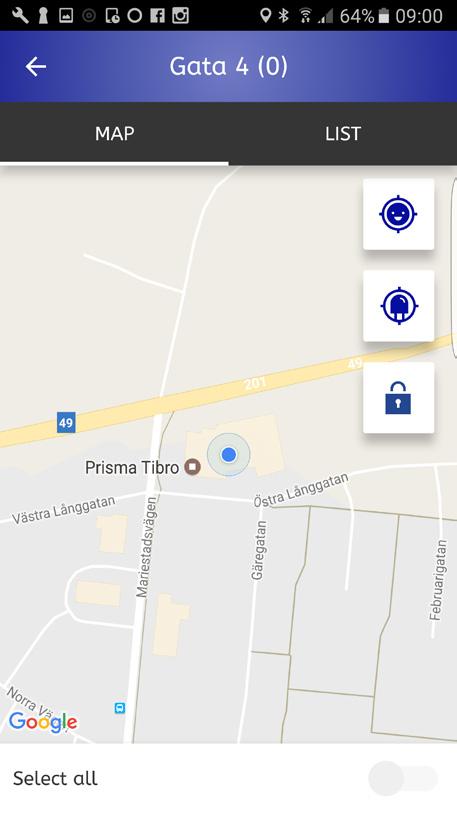

14 Skapa site 1. Ange namn på site är första uppgiften om det inte redan finns site på projektet. Skriv in namn på siten. Troligtvis bynamnet eller områdets namn. Här valde vi att kalla projektet Gata 4 OBS! Anläggningen måste ha ström påslagen. 2. Lägg till armaturer till site: tryck på hänglåset. 3. När siten är upplåst visas plus-tecknet Tryck för att lägga till armaturer. 14 Prisma Light prismatibro.se

15 Skapa site 4. Lista visar armaturer som är igång. Den du står närmast är troligen den som visas högst upp i listan. För att veta med säkerhet: Detta bekräftas om du klickar på den i listan armaturen blinkar till svar. Lägg till armatur genom att klicka på Add. Add visas uppe i högra hörnet efter klick. 5. När du tryckt på Add (lägga till) dyker markering upp på kartan. Markera den, med lätt tryck och håll sedan ned fingret tills den hoppar för att finjustera placering. Upprepa punkt 4 och 5 tills alla på siten är tillagda. Armaturena som är tillagda försvinner från listan. Om sträckan är lång kan du behöva förflytta dig för att få kontakt med alla armaturer. prismatibro.se Prisma Light 15

16 Skapa site Skapa länkar automatisk Sända länk Kom-i-håg att spara Ta bort markerad armatur 16 Prisma Light prismatibro.se

17 Avsluta skapa site Det är möjligt att etablera manuell länk i en t ex en korsning. Se prickig markeringsring. Viktigt att tänka på: Det får ej bli en loop. Avsluta genom att stänga hänglåset med klick på ikon. prismatibro.se Prisma Light 17

18 Välj site Logga in med din personliga PIN NNNNN-NNNNN-NNNNN Du får upp en lista över de projekt du har tillgång till. Välj projekt i vårt fall Showroom. Sedan väljer du site. Site är benämningen på en grupp av armaturer. Då det maximala antalet armaturer i en site är 250 st så rekommenderar vi att man delar upp större områden i t ex byar, gator eller kvarter. Klicka på den site du vill arbeta med. Karta över siten visas, bild nedan. Förklaring symboler Prisma Light Ellie Trådlös länk Lås upp för att justera länk Gateway Zoomar in din placering Zoomar in site 18 Prisma Light prismatibro.se

19 Konfigurera Kan också uttryckas: Ställ in. På engelska: Configure. Tryck på en grön symbol om du vill justera enskild armatur. Symbolens färg byter till blå Armaturen du valt börjar blinka för att visa att den är redo. Mer info Ett klick på cirkel med i leder till det nedre bilden visar. Select all Select all kan användas vid konfiguration ej för att visa info. prismatibro.se Prisma Light 19

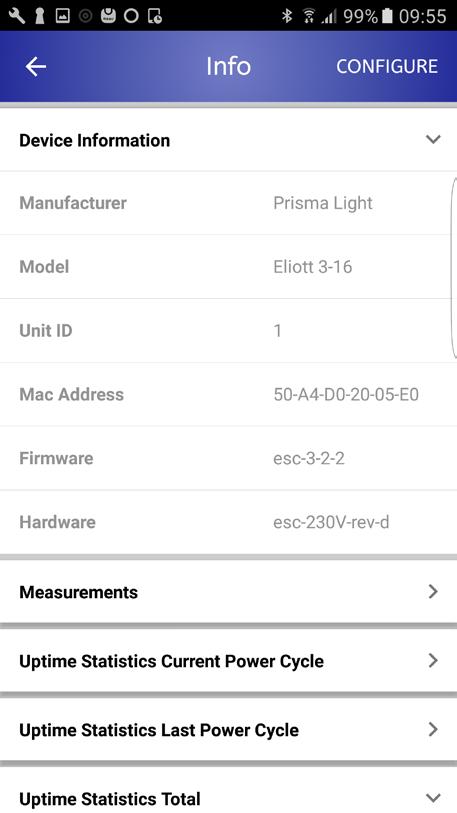

20 Info om armatur Engelska: Device information Tillverkare Modell ID-nummer Mac-adress Mjukvara Hårdvara Mätningar Engelska: Measurements Spänning Ström Effekt Effektfaktor Temperatur Notera: Hög temperatur då denna armatur sitter inomhus. Signalkvalité, genomsnitt Signalkvalité, just nu 20 Prisma Light prismatibro.se

21 Statistik Engelska: Uptime Statistics Current Power Cycle. Visar statistik sedan strömmen senast slogs på. Notera: Denna site är demo hos Prisma Tibro och strömmen stängs sällan av. Passerad tid Detect, närvarodetekteringar Temperatur: Min/Max/Genomsnitt Använd effekt Tändningscykler Ljuset tänt, tid Engelska: Uptime Statistics Last Power Cycle. Visar statistik föregående period strömmen var påslagen. Notera: Denna site är demo hos Prisma Tibro och strömmen stängs sällan av. Passerad tid Detect, närvarodetekteringar Temperatur: Min/Max/Genomsnitt Använd effekt Tändningscykler Ljuset tänt, tid fortsättning nästa uppslag... prismatibro.se Prisma Light 21

22 Statistik Engelska: Uptime Statistic Total Sedan siten installerades. Total tid Detect, närvarodetekteringar Temperatur: Min/Max/Genomsnitt Använd effekt Tändningscykler Ljuset tänt, tid 22 Prisma Light prismatibro.se

23 Konfigurera armatur Engelska: Configure luminaire. Börja med ange fakta och inställningar under rubriken Lamp. Klicka på Lamp. Se sidan 19 En eller flera armaturer måste vara valda för att kunna komma till denna vy/bild. Stolphöjd (måste inte anges) Effekt vid frånvaro Indicate: Ett klick här gör att armaturen svarar med blink som betyder Det är mig du konfigurerar Engelska: Motion Detect, närvarodetektering prismatibro.se Prisma Light 23

24 Stolphöjd Engelska: Height 1. Snurra tills rätt siffra visas mellan linjerna. OBS! Anges i centimeter Vill du inte snurra till 500 cm: Håll nere fingret på 0 i några sekunder, släpp sedan då dyker tangentbordet upp så att du kan skriva in önskat värde. 2. Tryck Send för att spara inställning. Effekt frånvaro 1. Svep i cirkel tills rätt procent-siffra visas. 2. Tryck Send för att spara inställning. 24 Prisma Light prismatibro.se

25 Konfigurera armatur Engelska: Configure luminaire. Grönt reglage = Detect aktivt. Gråsvart reglage = Detect ej aktivt. Ange Effekt vid närvaro (Motion intensity) Så länge ska effekt vid närvaro gälla (Motion time) Tid för bytet från frånvaroljus till närvaroljus (Dim Up) Tid för bytet från närvaroljus till frånvaroljus (Dim Down) Antal armaturer som meddelas i vardera riktning vid närvaro. Effekt närvaro 1. Svep i cirkel tills rätt siffra visas. 2. Tryck Send för att spara inställning. prismatibro.se Prisma Light 25

26 Fabriksinställningar Engelska: Configure luminaire predefined Välj ur listan Om du önskar återgå till fabriksinställningarna väljer du lämpligt alternativ i listan. Manuella inställningar Engelska: Configure luminaire Manual Beskrivning av hur det här går till visas på föregående sida: Prisma Light prismatibro.se

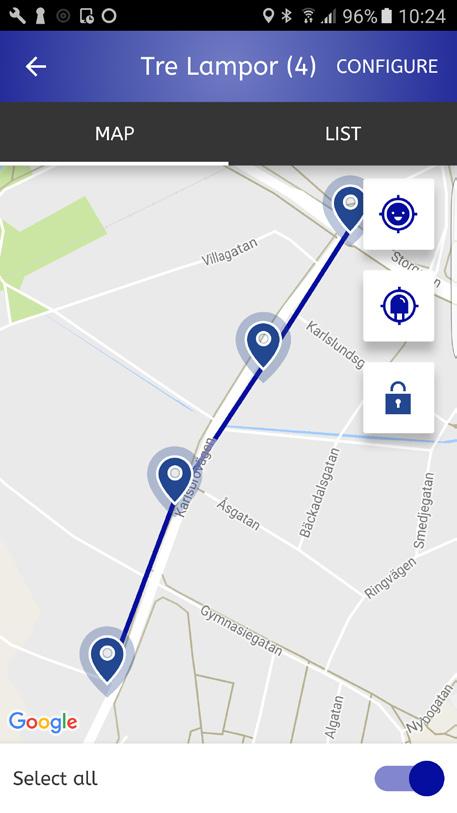

27 Alla samtidigt Engelska: Select all. Dra reglaget åt höger för att välja att göra inställningar för hela siten samtidigt. Samma men som lista Engelska: List. Klicka på List för att byta visningssätt från karta till lista. prismatibro.se Prisma Light 27

28 SERVICE & UNDERHÅLL Ljuskällan i armaturen skall endast bytas ut av kvalificerad personal. Kretskort med LED kommer man ej åt, utan att skruva isär hela lampan. Om man öppnar upp optikdelen riskeras IP-klassningen. Vid problem så returneras armaturen komplett och åtgärdas hos oss, eller byts ut. Rengöring Prisma Light Ellie kan spolas med vatten under låg tryck, ej högtryckstvätt. GARANTI FELSÖKNING Mer hjälp! Eller scanna QR-kod Vid problem så returneras armaturen komplett och åtgärdas hos oss, eller byts ut. För fullständiga garantivillkor se hemsidan eller ring eller skicka e-post till support@prismatibro.se ÅTERVINNING & FÖRPACKNINGSMATERIAL Förpackningsmaterial är återanvändningsbart och/eller återvinningsbart. Prisma Tibro är genom Prisma Light AB ansluten till El-Kretsen. ADRESS Järnvägsgatan 19, Tibro TEL WEBB prismatibro.se E-POST contact@prismatibro.se Ellie
