1 SE SVETSBORD OCH SPÄNNSYSTEM Produkter & kampanjer VÅR INNOVATION: FÖRSPÄNNING, BOCKNING OCH RÄTNING

2 Svetsbord från världsmarknadsledare Vi erbjuder grunden för noggrannhet och snabbt arbete. Ännu mer kvalitet med betydligt lägre produktionskostnader. KÄRA KUND, Precisionsspänningsbord med modulära tillbehör är numera standardutrustning i många produktionsanläggningar. Som världens största tillverkare av svetsoch spännborstar står vi i framkant i vår bransch. Bland annat erbjuder vi dig det hårdast härdade svetsbordet Professional Extreme 8.8 (material jämförelse på sidorna 22 och 23). Om du inte har några Siegmund-produkter än, kommer det första svetsbordet redan att övertyga dig om dess fördelar. Den som någonsin har arbetat med Siegmund svets- och spänn-bordssystem vill fortsätta använda våra produkter för projekt eller framtida projekt. Siegmund svets- och spänn-bord medför en enorm minskning av arbetsbelastningen och tidsbesparingar för alla potentiella användare. Oavsett om du producerar enskilda bitar eller massproducerade föremål - ett precisionsspännebord betalar sig snabbt. En höjdpunkt i detta flygblad är de många specialerbjudandena samt nya produkter och innovationer. Nästan alla produkter från Siegmund finns i härdad form. Tillsammans med ditt svets- och spännbord, ger detta en pålitlig och långvarig grund för dina projekt. Leta efter den här symbolen för att identifiera våra nya produkter. Alla produkter har symboler för att specificera material och ytfinish. Ytterligare information finns på sidorna 42 och 43. Punkten bredvid varje artikel visar lagerstatusen. På Siegmund är nästan alla produkter ständigt på lager och redo för omedelbar leverans. = Produkt framställt för lager = Produkt framställt på beställning Detta flygblad är bara ett utdrag ur Bernd Siegmund GmbHs produktsortiment. Hela produktutbudet och mer information om våra innovationer finns i vår nya huvudkatalog (768 sidor), våra specialkataloger eller online på Övertyga dig själv om kvaliteten på våra produkter och besök oss på en mässa. Nästa mässdatum finns på baksidan av detta flygblad. Hälsningar Bernd Siegmund Hälsningar Daniel Siegmund 2

3 Unika material, som utvecklats av Siegmund, erbjuder funktioner som inte används i konventionella svetsbord. Låt oss övertyga dig. VÅRA STYRKOR DINA FÖRDELAR: HÅRDASTE SVETSBORDEN Extraordinär hårdhet på grund av specialutvecklade legeringar vid Professional Extreme svetsbord Mer korrosionsbeständigt, slitstarkt och långvarigt på grund av plasmatitrering i svetsborden Betydligt mindre vidhäftning av svetsloppor Bordstytan även efter flera års användning av de härdade versionerna (Professional Extreme 8.7 och 8.8) STORLEK Som den största tillverkaren av svetsbord har vi ett återförsäljarnätverk i mer än 50 olika länder Stort team av utvecklare i ständig kontakt med våra kunder TILLBEHÖR TILL YTANS HÅRDHET Förbättrat skydd mot rost Förbättrat skydd mot repor Förbättrat skydd mot svetsloppor KVALITET Produkt innovationer, högkvalitativa material, exakt bearbetning Kontinuerlig utveckling av produkterna i samarbete med kunder och vår erfarenhet INNOVATIVT MODULSYSTEM Modulär, kompatibel, individuell ett svets- och klämsystem enligt dina krav Särskilda lösningar enligt kundens krav LAGERMÖJLIGHET m² lagerutrymme Ca svets- och spännbord och ca. 1 miljon tillbehör i lager 3

4 Från och med augusti 2018 Oberottmarshausen (D) Förutom våra redan befintliga logistikoch produktionsanläggningar har en ny byggnad byggts i Oberottmarshausen. VÅRT MÅL: NUTIDENS TILLGÄNGLIGHET Großaitingen (D) Bernd Siegmund GmbH har under många år framgångsrikt tillverkat och distribuerat svets- och spännbordssystem över hela världen. Som världsmarknadsledare har vi mer än m² tillgängligt för produktion och lagring av våra svetsbord och tillbehör inom koncernen, inklusive vår nya byggnad i Oberottmarshausen och Skawina. Vid det nya huvudkontoret i Oberottmarshausen (ca 5 km från Großaitingen) har ett nytt lager byggts, med ett totalt lagerområde på m². Med en kraftigt ökad lagringskapacitet kan vi sänka leveranstiderna över hela världen och delar vår värdefulla placering med andra märken som Amazon, BMW, Aldi och Lidl. Deggingen (D) Platser där våra företag är belägna: Oberottmarshausen (D), Grossaitingen (D), Deggingen (D), Gossau (CH), Skawina (PL), Lublin (PL), Ningbo (CN). Skawina (PL) Driftsområde ca m², Produktionsområde och lager ca m² 4 Lublin (PL)

5 I över 50 olika länder förlitar sig dagligen hantverkare och industriföretagare på Siegmunds svetsbord. SIEGMUND INTERNET & ONLINESHOP Som global marknadsledare inom precisionssvetsbord vi har affärsförbindelser med över 50 länder. Därför är absolut nödvändigt för oss internationell närvaro på nätet. Det är vår ambition att kommunicera på ditt nationella språk. Vi presenterar oss redan i ca. 30 språk i vår flygblad, huvudkatalog samt på World Wide Web. Besök vår hemsida och upptäck vårt hela sortiment samt många applikationsvideor och specialerbjudanden. Du kan beställa våra produkter 24 timmar om dygnet med bara ett klick. Ytterligare information på sidorna 6 och 7 eller på 5

6 Besök oss på och få en digital inblick i Siegmunds värld. FILMER OCH VIDEOR Många produkt- och användningsvideor samt filmer från våra mässor och filmer på våra extraordinära uthållighetstestet på vårt extremt tuffa Professional Extreme svetsbord. SIEGMUND I ARBETE Användningsexempel från ett brett utbud av användare och sektorer från hela världen. ALLA UTSTÄLLNINGSDATUM Övertyga dig själv om kvaliteten på våra produkter och besök oss i vår utställningsmonter. Alla utställningsdatum i Tyskland och hela världen finns i vår utställningskalender

7 Gå till Vi ser fram emot ditt besök! NUVARANDE MEDIA Alla aktuella flygblad och kataloger finns också att ladda ner på vår hemsida. MONTERINGSANVISNINGAR Våra monteringsanvisningar hjälper dig steg för steg vid installationen av Siegmunds svets- och klämbordssystem. ALLA TILLBEHÖR OCH ALUMINIUM SET Alla tillbehörssatser och specialsatser inklusive produkter från vår aluminiumserie finns i vår webbshop

8 NY HOS SIEGMUND SUB TABLE BOX Dina verktyg finns alltid till hands. Funktionella lådor till Siegmund svetsbord. Finns nu även till System 16, 22 och Basic. SYSTEM 16 BASIC SYSTEM 16 SYSTEM 22 Sida 78 Sida 78 Sida 112 SYSTEM 28 BASIC SYSTEM 28 Sida 176 Sida 176 SKRUVSTYCKE Grundutrustningen för varje verkstad är ett pålitligt skruvstäd. Vi erbjuder dig rätt skruvstäd för varje Siegmund bord. System 16: Sida 80 System 22: Sida 112 System 28: Sida 178 8

9 UPPLEV INNOVATIONER LIVE! Besök oss på Euroblech i Hannover : Hall 14, Monter K18 SIEGMUND PREMIUM LIGHT För att spänna fast dina arbetsstycken, erbjuder vi nu lättare produkter som har mindre inverkan på maximal belastning och är enklare att hantera. Det finns inga kvalitetsförluster trots tunnare materialtjocklek! Vi har utve cklat en light version av vår beprövade speciallegering Professional Extreme X8.7, som används här. Detta ger dig alla fördelar med Professional Extreme 8.7. Speciellt när de används i kombination med positioner eller robotceller, kan du arbeta mer effektivt tack vare deras låga vikt. Åttkantiga bord från sidan 41 Square U-bord från sidan 143 RIKT OCH KLÄMPRESS SYSTEM 28 Rikta deformerade stålprodukter eller ta bort oönskade ojämnheter eller spänningar i materialet utan problem med Siegmunds nya rätnings- och klämpress. från sidan 184

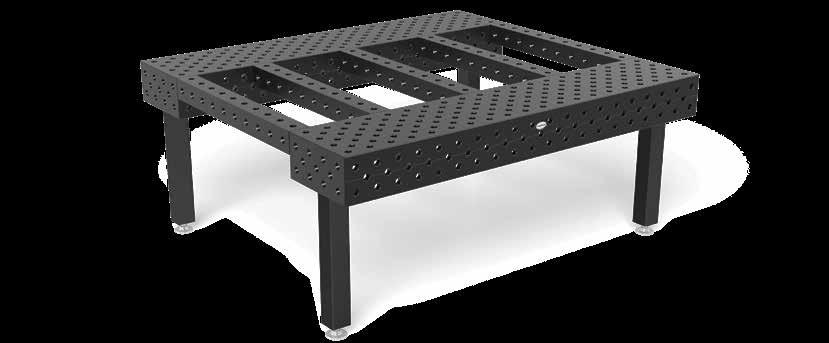

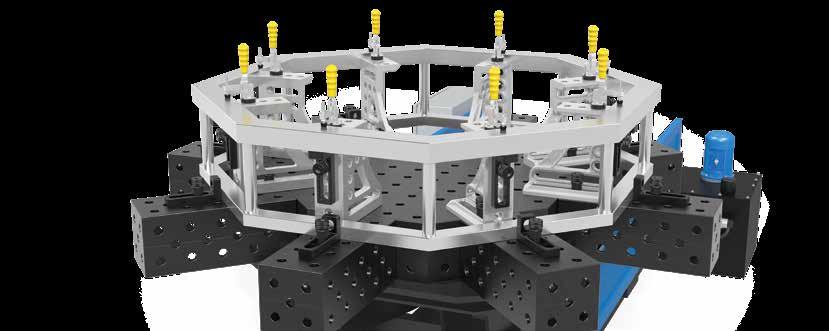

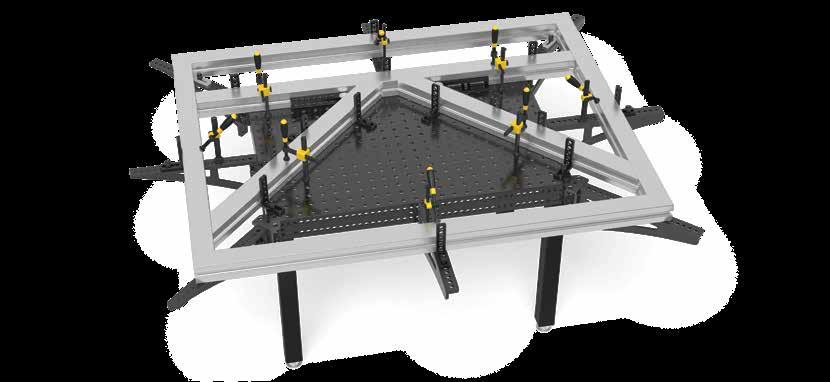

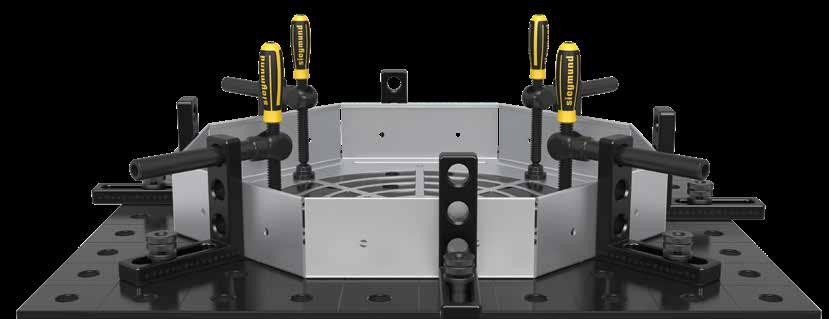

10 NY HOS SIEGMUND ÅTTKANTIGA BORD SYSTEM 22 Åttkantiga bord för System 22 är tillgängliga nu. Sida 39 YTTERLIGARE STORLEKAR I SYSTEM 22 Ännu mer variation ytterligare bordsstorlekar i system 22. Sida 32 NY DESIGN FÖR KLÄMMOR I SYSTEM 22 HÄRDADE VERKTYG Alla klämmor i System 22 är nu tillgängliga i en ny design. från sidan 100 Från och med nu kan du få ytterligare tillbehör i nitrerad version med de många kända fördelarna. 10

11 NY 2019 UPPLEV INNOVATIONER LIVE! Besök oss på Euroblech i Hannover : Hall 14, Monter K18 SNABBSPÄNNBULT MED HANDTAG Med snabbspännbulten med handtag kan komponenterna snabbt och enkelt klämmas fast utan några extra verktyg. Tillgänglig från JUSTERBART I HÖJDLED Det höjdjusterbara stödet med skala erbjuder en solid stödyta och kan användas i alla hål. Tillgängligt för System 16, 22 och 28 Tillgänglig från Mer information går att hitta i vår huvudkatalog eller på 11

12 Vår nya produkt- och tillbehörskatalog finns nu tillgänglig på ditt språk! 768 sidor Siegmund produkter, tillbehör, praktiska exempel och mycket mer BESTÄLL GRATIS NU: Fullständig översikt över vårt hela sortiment Speciella mönster som t-spår bord, åttkantiga bord och många fler Detaljerad teknisk information Applikationsprover för varje artikel Omfattande information om Siegmund-plattformen och järnvägssystemet Tillgänglig på 32 olika språk alla priser För att beställa en gratis katalog; skanna QR-koden eller fyll i orderformuläret på sidan 242.

13 INNEHÅLL SYSTEM Siegmund i praktiken från sidan BORD / BORDSBEN / UPPSÄTTNINGAR SIEGMUND WORKSTATION 16 ÅTTKANTIGA BORD STOPP VINKLAR BULTAR TVINGAR PRISMOR STÖDER QUICK-CHANGE KLÄMMA SUB TABLE BOX TILLBEHÖR RIKT OCH KLÄMPRESS 184 MAGNETISKA FASTSPÄNNING TEKNIK 186 FLÄNS 188 HYDRALISK TVING 191 ANSLUTA ELEMENT 192 UNDERHÅLL 196 Ytterligare tillbehör och reservdelar finns i Siegmunds produkt- och applikationskatalog. Du kan beställa vår huvudkatalog på sidan 242 eller på kostnadsfritt. 13

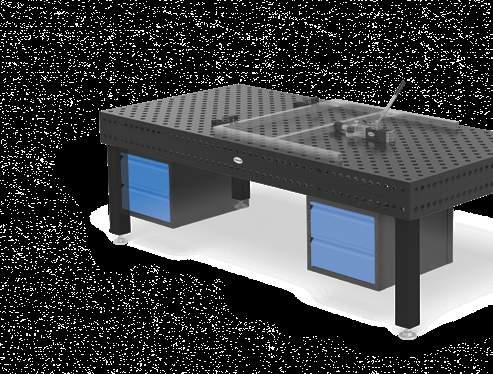

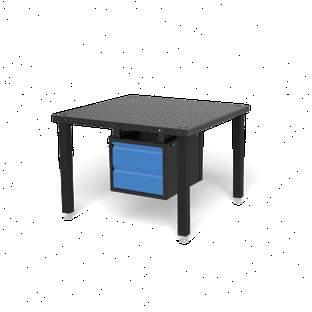

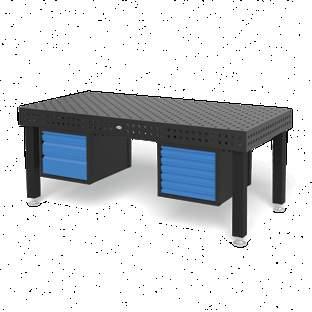

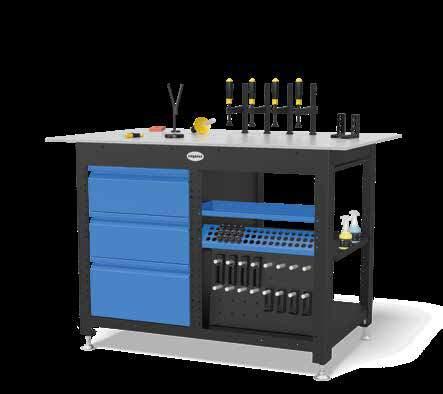

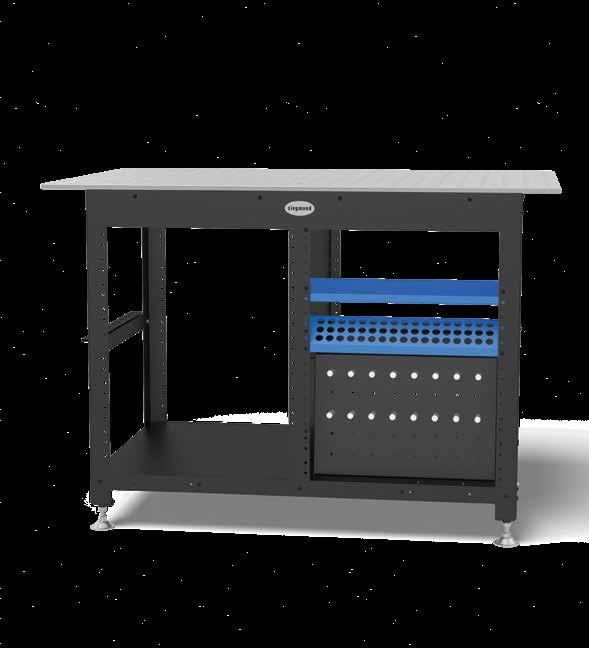

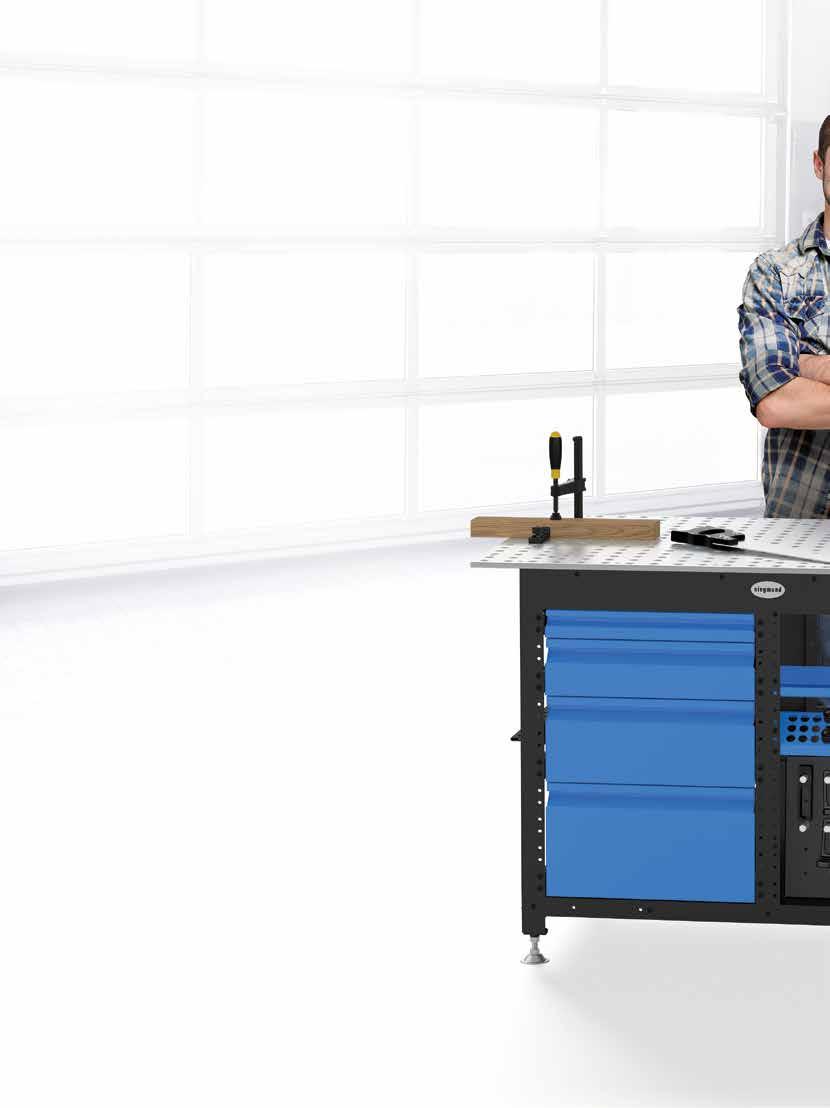

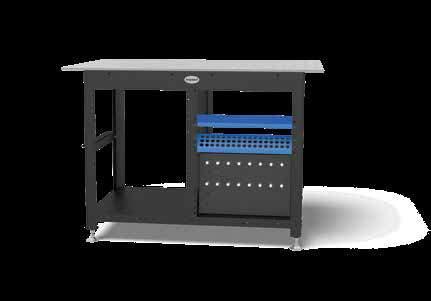

14 SUB TABLE BOX DINA VERKTYG ALLTID TILLHANDS Skapa förvaringsutrymme under ditt svetsbord med det praktiska Sub Table Box av Siegmund. ORGANISATION OCH LAGRINGSUTRYMME 360 mm Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. 360 mm utrymme för lådor LAST KAPACITET ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. VÄLSKYDDAD Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. MONTERING Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord. INSTALLATION Vid varje leverans får du även monteringsanvisningar. Efter montering kan du enkelt fästa ST Box på svetsbordet. 14

15 ST BOX FÖR SVETSBORD System 16 Basic Information, priser och specialerbjudanden se sidan 78 ST BOX FÖR SVETSBORD System 16 Information, priser och specialerbjudanden se sidan 78 ST BOX FÖR SVETSBORD System 22 Information, priser och specialerbjudanden se sidan 112 Mått ST Box (L x B x H): 630 x 510 x 420 mm Vikt ST Box utan lådor: ca. 36 kg ST BOX FÖR SVETSBORD System 28 Basic Information, priser och specialerbjudanden se sidan 176 Från och med nu är Siegmund ST Box också tillgänglig för system 16 och 22 och Basic-borden. ST BOX FÖR SVETSBORD System 28 Information, priser och specialerbjudanden se sidan 176

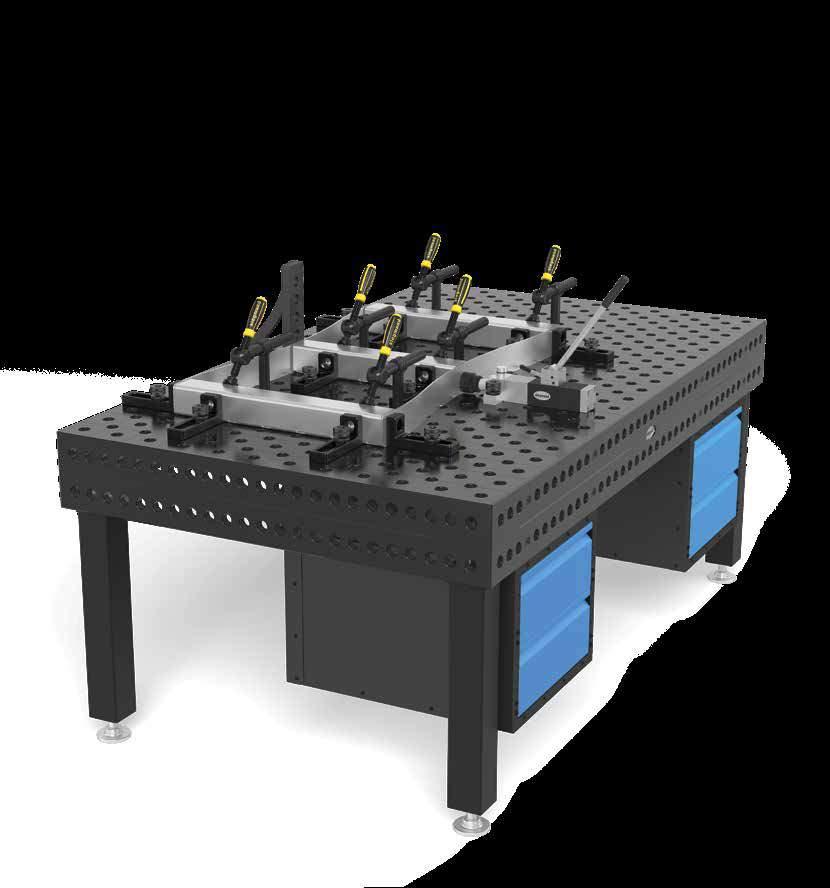

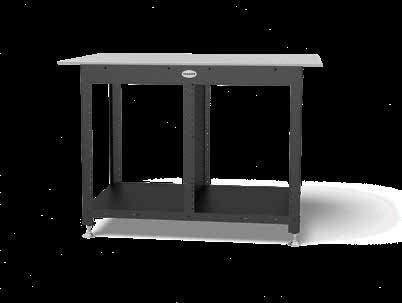

16 SIEGMUND WORKSTATION ALLSIDIG ARBETSSTATION EN BORDSPLATTA MED EXTRAORDINÄR HÖG BASHÅRDHET Material bordsplatta 1200 x 800 x 12 mm: tillverkad av specialutvecklad legering Siegmund X8.7 (utan plasma nitrering) Dina fördelar: Motståndskraftig mot repor, utmärkt slagmotstånd, hög punktbelastning och lång livslängd HÅL Borrhålen har en diameter på 16 mm och på ytan är det en 50x50 mm måttskala Självklart är alla Siegmund-tillbehören kompatibla med Siegmund Workstation. SMUTSSKYDD Två plåtar under bordplattan skyddar dina verktyg från svetssprut och smuts. För rengöring kan du dra ut plåten som lådor. FÖTTER Kombinationen av bordsben och bordsben med hjul gör Siegmund Workstation mobil. Basplattorna är finjusterbara och möjliggör en exakt arbetsyta. (Castor valfritt) KAPACITET Siegmunds Workstation med basplatta har en totalvikt på ca kg. Vänligen observera att när hjul används, sänks lastkapaciteten till ca. 400 kg. TILLRÄCKLIG FÖRVARING 600 mm 600 mm Siegmund Workstation har definierat lagringsutrymme för många Siegmund-artiklar. Olika tillbehör kan lagras på hyllorna. På detta sätt är allt inom räckhåll. Du kan komplettera din workstation med praktiska lådor i olika höjder. I dessa får du plats för alla typer av verktyg. Uppgradering är möjligt när som helst. 600 mm utrymme för lådor till vänster och på höger sida. 16

17 115 mm SPECIALERBJUDANDE 2018 BEST OF Vår Siegmund Workstation tilldelades BÄSTA INDUSTRIPRISET 2018 i kategorin "Produktion teknik". PROFESSIONAL EXTREME x 800 x 12 mm Bordsskivan är tillverkad av genomhärdad verktygsstål av specialutvecklad legering Siegmund X8.7 Hål Ø 16 mm Borrhålsavstånd på bordsskiva är 50 mm Varje Workstation kommer att levereras med en monteringsanvisning för självmontering. SIEGMUND WORKSTATION INKL. VERKTYGSHÅLLARE, LÅDOR OCH TILLBEHÖR SEK Artikelnr mm 2 x mm 1 x inklusive 1 x Storlek Workstation (L x B x H) 1200 x 800 x 850 mm Vikt utan hjul och lådor: ca. 139 kg 4 x x N 12 x x N 2 x N 90 mm 1 x Prisen är i SEK ex moms, Transportkostnad tillkommer. 17

18 600 mm 600 mm 115 mm 600 mm SIEGMUND WORKSTATION SPECIALERBJUDANDEN Siegmund Workstation inkl. verktygshållare och tillbehör 2018 BEST OF SEK Artikelnr mm utrymme för lådor till vänster och på höger sida. 600 mm PROFESSIONAL EXTREME x 800 x 12 mm Bordsskivan är tillverkad av genomhärdad verktygsstål av specialutvecklad legering Siegmund X8.7 Hål Ø 16 mm Borrhålsavstånd på bordsskiva är 50 mm Medföljande tillbehör: Hyllor, stift och prisma hållare och verktygsvägg kan monteras både till vänster och höger. 90 mm 12 x x x N 4 x N 2 x N 1 x Siegmund Workstation inkl. verktygshållare SEK Artikelnr Siegmund Workstation Basic version utan verktygshållare eller tillbehör SEK Artikelnr mm utrymme för lådor till vänster och på höger sida. 600 mm 600 mm utrymme för lådor till vänster och på höger sida. 600 mm 18 Prisen är i SEK ex moms, Transportkostnad tillkommer.

19 120 mm 50 mm 110 mm KONFIGURATION Låda 60 mm max. lastkapacitet ca. 50 kg Tilläggsavgift SEK Artikelnr mm 590 mm 400 mm Perforerad platta 1200 x 800 x 12 mm, Genom härdat verktygsstål speciell legering Siegmund X8.7 Hål Ø 16 mm, Borrhålsavstånd på bordsskiva är 50 mm SEK Artikelnr Låda 120 mm max. lastkapacitet ca. 50 kg 590 mm 400 mm Tvinghållare Tilläggsavgift SEK Artikelnr Tilläggsavgift 219 SEK Artikelnr Låda 180 mm max. lastkapacitet ca. 50 kg 590 mm 400 mm Hylla max. lastkapacitet ca. 10 kg Tilläggsavgift SEK Artikelnr mm 110 mm Tilläggsavgift 230 SEK Artikelnr Låda 240 mm max. lastkapacitet ca. 50 kg Tilläggsavgift SEK Artikelnr mm 590 mm 400 mm 110 mm Pin och prismhållare Tilläggsavgift 265 SEK Artikelnr Premium skruvstäd inkl. adapterplatta och bult Verktygsvägg inkl. hylla Hylla stor: max. lastkapacitet ca. 30 kg Tilläggsavgift SEK Artikelnr Tilläggsavgift 851 SEK Artikelnr Utrustning med 4 hjul Kapacitet Workstation ca. 400 kg Tilläggsavgift SEK Artikelnr Genom att vrida basplattan upp- eller nedåt kan du växla mellan fot och hjul. MONTERING OCH INSTALLATION Du kan enkelt själv montera ihop din workstation. En monteringsinstruktion med "steg för steg" ingår i varje leverans av en workstation. Exempel på kompletterande alternativ 60 mm 60 mm 60 mm 60 mm 180 mm 60 mm 60 mm 120 mm 120 mm 120 mm 240 mm 60 mm 180 mm 120 mm 180 mm 180 mm 240 mm 240 mm 240 mm 240 mm 4x x x x x x x x x x x

20 20 SIEGMUND WORKSTATION

21 INOM OMRÅDET PLÅTBEARBETNING OCH RÖRLEDNINGSKONSTRUKTION STERN EDELSTAHL GMBH, GERMANY Företaget "Stern Edelstahl GmbH" från Tyskland bygger på erfarenheter från många generationer och erbjuder kompetent service inom rörledningskonstruktion, anläggningskonstruktion, vatten och avloppsteknik samt plåtbearbetning. För att alltid erbjuda sina kunder högsta kvalitet och pålitlighet tillverkar Stern Edelstahl sina produkter på Siegmunds svetsbord och den nya Siegmund Workstation. Med Workstation har jag mycket utrymme och jag kan spänna fast allt väldigt lätt. På bilderna kan du se produktionen av rördelar samt plåtmontage. Alla komponenter kan spännas fast och svetsas ihop på arbetsstationen. [Florian Fleischmann metalworker hos Stern Edelstahl GmbH] 21

22 SVETSBORD Basmaterialet är en grundläggande förutsättning för en hög hårdhet och en lång livslängd. Om ni väljer ett Siegmund bord kommer ni att spara pengar. Tack vare den överlägsna kvaliteten på våra svetsbord får du ett verktyg som hjälper dig att arbeta med betydligt mer precision och lägre felfrekvens. Hårdhet i Vickers PROFESSIONAL 750 PROFESSIONAL 750 utan plasmanitrering Bas hårdhet ca Vickers 1 2 med plasmanitrering Bas hårdhet ca Vickers Ythårdhet ca Vickers Material Bas hårdhet Ythårdhet Slagtålig Reptålig Skydd mot svetsstänk Korrosionsbeständighet Lastkapacitet Planhet ger nya förutsättningar Underhåll av planhet under hård användning Hållbarhet Betäckning standard material S355J2+N BAR-Beläggning Järnnitrid Transient regionen Betäckning standard material S355J2+N Transient regionen Järnnitrid BAR-Beläggning Med vår utvärdering, vill vi göra det lättare för dig att jämföra de olika materialen och hjälpa dig att välja rätt svetsbord. Gäller även alla Basic svetsbord System 28. Gäller även alla Basic svetsbord System JÄMFÖRELSE AV HÅRDHET: YTHÅRDHET Plasmanitrering och efterföljande BAR-beläggning skyddar mot repor, korrosion och svetslopper. Ungefär värde i hårdhet Professional 750 * Professional Extreme 8.7 * Professional Extreme 8.8 * Vplasmanitration * med plasmanitrering

23 Våra bästsäljare Professional Extreme 8.7 och 8.8: Exceptionell hårdhet och lång livslängd Test av hårdhet Professional Extreme: Vhardness PROFESSIONAL EXTREME 8.7 PROFESSIONAL EXTREME 8.8 med plasmanitrering Bas hårdhet ca Vickers Ythårdhet ca Vickers med plasmanitrering Bas hårdhet ca Vickers Ythårdhet ca Vickers BAR-Beläggning Järnnitrid Transient regionen Genomhärdat verktygsstål och speciallegering Siegmund X8.7 Transient regionen Järnnitrid BAR-Beläggning Visar förbättringar av egenskaperna de senaste åren. BAR-Beläggning Järnnitrid Transient regionen Genomhärdat verktygsstål och speciallegering Siegmund X8.8 Transient regionen Järnnitrid BAR-Beläggning Sidoyta Professional Extreme 8.7 och 8.8 är tillverkade av specifik basmaterial S355J2+N inkl. plasmanitrering och BAR-beläggning. JÄMFÖRELSE AV HÅRDHET: BAS HÅRDHET Den höga grundhårdheten är den väsentliga hårdheten och tillåter en hög slaghållfasthet och lång livslängd av svetsbordet. Ungefär värde i hårdhet Basic / Professional 750 Professional Extreme 8.7 Professional Extreme

24 SYSTEM 16 FÖR DETALJER OCH NOGGRANNHET Rätt arbetsgrund för varje applikation Siegmund Systems är det rätta SYSTEM 16 För enkla applikationer med låg vikt, rekommenderar vi System 16 som har standardben med maximal vikt på ca kg per bordsben. Tack vare borrhålsavstånd på 50 mm kan du enkelt spänna fast små delar. SYSTEM 22 Fler och fler kunder väljer system 22. Det är stabilare än system 16 och lättare än system 28. SYSTEM 28 Om du huvudsakligen ska bygga stora projekt är system 28 idealiskt. Här kan benens standardutrustning klara upp till och med ca kg vardera. Bland tillbehören kan du få fastspänningsverktyg för att hålla kvar stora, tunga applikationer på plats. MATERIAL Materialtjocklek ca. 11,5 13 mm PROFESSIONAL 750 Hög kvalitet stål S355J2+N, plasmanitering, BAR-beläggning PROFESSIONAL EXTREME 8.7 Härdat verktygstål X8.7, plasmanitrering, BAR-beläggning HÅL Ø 16 MM 1. Borrhålen är på ytan 50x50 mm rutmönster 2. Borrhål med radius 2 mm 3. Radius 3 / 6 mm på bordsidan och hörnor 4. Höjden på bordets sida 100 mm Avstånd mellan hålen på bordets sida 25 mm 5. Med skala på ytan 6. Konstruktionen är försedd med stödplåt 1 KOMPATIBEL Tack vare det sofistikerade modulsystemet av Siegmund kan alla system anslutas med hjälp av anslutningselement

25 SYSTEM 22 STABILARE ÄN SYSTEM 16, BILLIGARE ÄN SYSTEM 28 SYSTEM 28 FÖR TUNGA APPLIKATIONER MATERIAL Materialtjocklek ca mm MATERIAL Materialtjocklek ca. 24,5 27 mm PROFESSIONAL 750 PROFESSIONAL 750 Hög kvalitet stål S355J2+N, Hög kvalitet stål S355J2+N, plasmanitering, BAR-beläggning plasmanitering, BAR-beläggning PROFESSIONAL EXTREME 8.7 / 8.8 Härdat verktygstål X8.7 / X8.8, plasmanitrering, BAR-beläggning HÅL Ø 22 MM 1. Borrhålen på bordet har diagonalt rutmönster på 100x100 mm 2. Borrhål med radius 2,5 mm 3. Radius 3 / 6 mm på bordsidan och hörnor 4. Höjden på bordets sida 150 mm Avstånd mellan hålen på bordets sida 50 mm 5. Med skala på ytan 6. Konstruktionen är försedd med stödplåt HÅL Ø 28 MM 1. Borrhålen på bordet har diagonalt rutmönster på 100x100 mm 2. Borrhål med radius 3 mm 3. Radius 3 / 6 mm på bordsidan och hörnor 4. Höjden på bordets sida 200 mm Avstånd mellan hålen på bordets sida 50 mm 5. Med skala på ytan 6. Konstruktionen är försedd med stödplåt

26 SYSTEM 16 BASIC DEN EKONOMISKA LÖSNINGEN SYSTEM 28 BASIC DEN EKONOMISKA LÖSNINGEN MATERIAL Materialtjocklek ca. 11,5 13 mm MATERIAL Tjocklek på bordsplattan ca. 24,5 27 mm BASIC Hög kvalitet stål S355J2+N, plasmanitering, BAR-beläggning BASIC Hög kvalitet stål S355J2+N, utan plasmanitrering HÅL Ø 16 MM 1. Borrhålen på ytan är 50x50 mm rutmönster 2. Borrhål med radius 2 mm 3. Radius 3 / 6 mm på bordsidan och hörnor 4. Höjden på bordets sida 50 mm 5. Avstånd mellan hålen på bordets sida 50 mm 6. Konstruktionen är försedd med stödplåt HÅL Ø 28 MM 1. Borrhålen på ytan är 100x100 mm rutmönster 2. Borrhål med radius 3 mm 3. Radius 3 / 6 mm på bordsidan och hörnor 4. Utan ytan 5. 8x45 fasad för bordmontering 6. M12-gänga på 4 sidor var 200 mm

27 Spara upp till 40% arbetstid med ett svetsbord från Siegmund. Tack vare den höga noggrannheten i Siegmunds svetsoch spännbord kan du arbeta mycket snabbare, mer exakt och med en lägre felfrekvens. Inom kort tid kan du ordna många applikationer med Siegmunds modulära system. Detta minskar inställningstider och sparar lagringsutrymme och kostnader.

28 SYSTEM 16 BASIC DEN EKONOMISKA LÖSNINGEN Alla bordspriser är minskade jämfört med huvudkatalogen. BORD BASIC Bords storlek 50x50 mm rutnät med plasmanitrering 1 1,0 x 1,0 m SEK 4 Fötter ca. 183 kg P 1,2 x 0,8 m SEK 4 Fötter ca. 173 kg P 1,2 x 1,2 m SEK 4 Fötter ca. 242 kg P 1,5 x 1,0 m SEK 4 Fötter ca. 244 kg P Högsta totalbelastningen som rekommenderas med 4 ben kg vid jämn viktfördelning. (Data endast för Leg basutrustning) = Produkter som produserat till lager = Produkter som produseras av order BORDSBEN Standard utrustning Justerbar höjd Låsbart hjul Justerbar höjd, låsbart hjul Golvförankrings Artikelnr XX XX XX XX Kapacitet per bordsben kg kg 200 kg 200 kg kg Höjd på ben 815 mm mm 815 mm mm 815 mm Bords höjd 850 mm mm 850 mm mm 850 mm Finjustering 50 mm 40 mm 50 mm 40 mm 50 mm Tillägg på ben inklusive 529 SEK/st 587 SEK/st 863 SEK/st 598 SEK/st 2 Anmärkning: På grund av risk för tippning tillåts inte 1,2 x 0,8 m bord. UPPSÄTTNINGAR 53 mm 115 mm 25 mm 90 mm 300 mm Skruvtving Fastspänning bult Stopp Vinkel Vinkel Vinkel Material behandlat behandlat nitrerad nitrerad nitrerad nitrerad Artikelnr N N N N Basis-Set 1: x 12 x 8 x 4 x 2 x SEK Basis-Set 2: x 16 x 10 x 4 x 4 x 2 x SEK INTERNET På hittar du information om vårt företag, det kompletta sortimentet av produkter och förklaringar samt många applikationsexempel. 28

29 VÅR REKOMMENDATION FÖR VARJE SIEGMUND SVETSBORD: ANTIVIDHÄFTNING Det icke-brandfarliga, vattenlösliga Anti-Spatter förhindrar vidhäftning av svetsloppor, utöver det skyddet som redan finns i plasma nitreringen. 150 SEK Artikelnr SUB TABLE BOX Förvaringsmöjligheter vid ditt svetsbord. ST-box inkl. 2 lådor SEK Artikelnr SPECIALERBJUDANDE BASIC 1200 x 1200 x 50 mm högkvalitativt stål S355J2+N, inklusive plasmanitrering och BAR-beläggning Borrhålen på ytan är 50x50 mm rutmönster SVETSBORD INKL. TILLBEHÖR: SEK Istället för/ SEK Katalogpris Artikelnr P Kompatibilitet Alla tillbehör till Siegmund System 16 är kompatibla med Basic med plasmanitrering Välskyddat mot rost, repor och svetsloppor. TILLBEHÖRS-SET (Gratis i alla set) N Excenterstopp Insexnyckel Borste Oljesten Specimen CleanBasic Specimen Anti-Spatter Svetspistol hållare 90 / mm Värde: SEK 4 x x x x x N ONLINEBUTIK inklusive 25 mm 90 mm Besök gärna vår websida, eller mejla oss på info adressen för priser och mera information. 1 x N 1 x x N 2 x N 1 x x x x x Prisen är i SEK ex moms, Transportkostnad tillkommer. 29

30 SYSTEM 16 FÖR DETALJER OCH NOGGRANNHET BORD PROFESSIONAL 750 PROFESSIONAL EXTREME 8.7 Bords storlek 50x50 mm rutnät utan plasmanitrering 1 50x50 mm rutnät med plasmanitrering 2 50x50 mm rutnät utan plasmanitrering 1 Alla bordspriser är minskade jämfört med huvudkatalogen. 50x50 mm rutnät med plasmanitrering 2 1,0 x 0,5 m SEK SEK SEK SEK 4 Fötter ca. 128 kg P X X7 1,0 x 1,0 m SEK SEK SEK SEK 4 Fötter ca. 193 kg P X X7 1,2 x 0,8 m SEK SEK SEK SEK 4 Fötter ca. 195 kg P X X7 1,2 x 1,2 m SEK SEK SEK SEK 4 Fötter ca. 261 kg P X X7 1,5 x 1,0 m SEK SEK SEK SEK 4 Fötter ca. 281 kg P X X7 1,5 x 1,5 m SEK SEK SEK SEK 4 Fötter ca. 397 kg P X X7 2,0 x 1,0 m SEK SEK SEK SEK 4 Fötter ca. 354 kg P X X7 2,0 x 1,2 m SEK SEK SEK SEK 4 Fötter ca. 415 kg P X X7 2,4 x 1,2 m SEK SEK SEK SEK 6 Fötter ca. 503 kg P X X7 3,0 x 1,5 m * SEK SEK SEK SEK 8 Fötter ca. 795 kg P X X7.2 4,0 x 2,0 m SEK SEK 8 Fötter ca kg X X7 Högsta totalbelastningen som rekommenderas med 4 ben kg vid jämn viktfördelning. (Data endast för Leg basutrustning) * Består av 2 bord 1,5 x 1,5 m inkl. 6 anslutnings bultar. = Produkter som produserat till lager = Produkter som produseras av order BORDSBEN Standard utrustning Standard utrustning, alternativ höjd Justerbar höjd Låsbart hjul Justerbar höjd, låsbart hjul Golvförankrings Artikelnr X X XX XX XX XX Kapacitet per bordsben kg kg kg 200 kg 200 kg kg Höjd på ben 750 mm 850 mm mm 750 mm mm 750 mm Bords höjd 850 mm 950 mm mm 850 mm mm 850 mm Finjustering 40 mm 40 mm 40 mm 40 mm 40 mm 50 mm Tillägg på ben inklusive SEK/st 587 SEK/st 863 SEK/st 598 SEK/st 3 4 Standardutrustning, alternativ höjd: Utbytbar utan kostnad. Observera: Att hjul rekommenderas inte för svetsbord med 6 eller 8 bordsben. Eftersom det finns risk för tippning rekommenderas inte för 1,0 x 0,5 m och 1,2 x 0,8 m mm 200 mm mm UPPSÄTTNINGAR 200 mm 90 / mm 80 mm 115 mm 25 mm 90 mm 300 mm Skruvtving Skruvtving Prisme Fastspänning bult Stopp Stopp Vinkel Vinkel Vinkel Vinkel för rotation Material behandlat / nitrerad behandlat behandlat behandlat nitrerad nitrerad nitrerad nitrerad nitrerad nitrerad Artikelnr N N N N N N Set 1: x 12 x 4 x 4 x 4 x Set 2: x 2 x 4 x 18 x 4 x 6 x 6 x 6 x 2 x Set 3: x 4 x 4 x 24 x 4 x 8 x 8 x 8 x 2 x Set 4: x 4 x 8 x 30 x 8 x 10 x 10 x 10 x 4 x 1 x + 1 x Set 5: x 6 x 8 x 36 x 8 x 12 x 12 x 12 x 4 x 1 x + 1 x 30

31 VÅR REKOMMENDATION FÖR VARJE SIEGMUND SVETSBORD: ANTIVIDHÄFTNING Det icke-brandfarliga, vattenlösliga Anti-Spatter förhindrar vidhäftning av svetsloppor, utöver det skyddet som redan finns i plasma nitreringen. 150 SEK Artikelnr SUB TABLE BOX Förvaringsmöjligheter vid ditt svetsbord. ST-box inkl. 2 lådor SEK Artikelnr SPECIALERBJUDANDE PROFESSIONAL EXTREME x 1000 x 100 mm Härdat verktygsstål speciell legering Siegmund X8.7, inklusive plasmanitrering och BAR-beläggning Borrhålen på ytan är 50x50 mm rutmönster SVETSBORD INKL. TILLBEHÖR: SEK Istället för/ SEK Katalogpris Artikelnr X7 utan plasmanitrering Oskyddad mot rost, repor och svetsloppor. Skydd mot svetsloppor ges endast genom att använda Anti-Spatter spray. På grund av bristen på materialhårdhet hos Professional 750 är det betydligt högre produktslitage. 1 2 med plasmanitrering Välskyddat mot rost, repor och svetsloppor. TILLBEHÖRS-SET (Gratis i alla set) N Excenterstopp Insexnyckel Borste Oljesten Specimen CleanBasic Specimen Anti-Spatter Svetspistol hållare Värde: SEK 90 / mm 750 mm 560 mm mm 1 x x x inklusive 115 mm 25 mm 90 mm 4 x mm Vinkel Vinkel Verktygsvagn nitrerad nitrerad N N SEK SEK 1 x + 1 x SEK 1 x + 1 x 1 x SEK 1 x + 1 x 1 x + 1 x 1 x SEK 5 12 x x N 1 x x N 4 x N 2 x N 2 x N 1 x x x x x Satser utan verktygsvagn: Alternativt får du i stället för en verktygsvagn en ST-box med lådor (Artikelnr ) och en 1-liters sprutflaska Anti-Spatter Liquid (Artikelnr ). Prisen är i SEK ex moms, Transportkostnad tillkommer. 31

32 SYSTEM 22 STABILARE ÄN SYSTEM 16, BILLIGARE ÄN SYSTEM 28 Alla bordspriser är minskade jämfört med huvudkatalogen. BORD PROFESSIONAL 750 Bords storlek 100x100 mm rutnät med plasmanitrering 2 Diagonalt rutnät utan plasmanitrering 1 Diagonalt rutnät med plasmanitrering 2 1,0 x 1,0 m SEK SEK SEK 4 Fötter ca. 301 kg P D PD 1,2 x 0,8 m SEK SEK SEK 4 Fötter ca. 295 kg P D PD 1,2 x 1,2 m SEK SEK SEK 4 Fötter ca. 395 kg P D PD 1,5 x 1,0 m SEK SEK SEK 4 Fötter ca. 420 kg P D PD 1,5 x 1,5 m SEK SEK SEK 4 Fötter ca. 585 kg P D PD 2,0 x 1,0 m SEK SEK SEK 4 Fötter ca. 529 kg P D PD 2,0 x 2,0 m SEK SEK SEK 4 Fötter ca. 951 kg P D PD 2,4 x 1,2 m SEK SEK SEK 6 Fötter ca. 739 kg P D PD 3,0 x 1,5 m SEK SEK SEK 6 Fötter ca kg P D PD 4,0 x 2,0 m SEK SEK SEK 8 Fötter ca kg P D PD Högsta totalbelastningen som rekommenderas med 4 ben kg vid jämn viktfördelning. (Data endast för Leg basutrustning) = Produkter som produserat till lager = Produkter som produseras av order BORDSBEN Standard utrustning Standard utrustning, alternativ höjd Justerbar höjd Justerbar höjd, alternativ höjd Låsbart hjul Justerbar höjd, låsbart hjul Golvförankrings Artikelnr X XX XX XX XX XX Kapacitet per bordsben kg kg kg kg 800 kg 800 kg kg Höjd på ben 700 mm 800 mm mm mm 700 mm mm 700 mm Bords höjd 850 mm 950 mm mm mm 850 mm mm 850 mm Finjustering 50 mm 50 mm 50 mm 50 mm 20 mm 20 mm 50 mm Tillägg på ben inklusive SEK/st 633 SEK/st 851 SEK/st SEK/st 598 SEK/st 3 4 Standardutrustning, alternativ höjd: Utbytbar utan kostnad. Observera: Att hjul rekommenderas inte för svetsbord med 6 bordsben. UPPSÄTTNINGAR / mm 60 mm 150 mm 225 mm 300 mm 500 mm 175 mm 300 mm 300 mm Skruvtving Skruvtving Prisme Bult Magnetiska bult Stopp Stopp Stopp Stopp Vinkel Vinkel Vinkel Material behandlat behandlat behandlat behandlat Aluminium nitrerad nitrerad nitrerad nitrerad nitrerad nitrerad nitrerad Artikelnr N N N N N N N Set 1: x 2 x 12 x 4 x 4 x 2 x 2 x Set 2: x 4 x 4 x 18 x 4 x 6 x 6 x 2 x 4 x 2 x Set 3: x 6 x 4 x 24 x 4 x 8 x 8 x 2 x 6 x 2 x Set 4: x 8 x 8 x 30 x 8 x 10 x 10 x 2 x 2 x 8 x 2 x Set 5: x 10 x 8 x 30 x 8 x 12 x 12 x 4 x 4 x 10 x 2 x 32

33 VÅR REKOMMENDATION FÖR VARJE SIEGMUND SVETSBORD: ANTIVIDHÄFTNING Det icke-brandfarliga, vattenlösliga Anti-Spatter förhindrar vidhäftning av svetsloppor, utöver det skyddet som redan finns i plasma nitreringen. 150 SEK Artikelnr SUB TABLE BOX Förvaringsmöjligheter vid ditt svetsbord. ST-box inkl. 2 lådor SEK Artikelnr SPECIALERBJUDANDE PROFESSIONAL x 1200 x 150 mm högkvalitativt stål S355J2+N, inklusive plasmanitrering och BAR-beläggning Borrhålen på ytan har diagonalt rutmönster SVETSBORD INKL. TILLBEHÖR: SEK Istället för/ SEK Katalogpris Artikelnr PD utan plasmanitrering Oskyddad mot rost, repor och svetsloppor. Skydd mot svetsloppor ges endast genom att använda Anti-Spatter spray. 1 2 På grund av bristen på materialhårdhet hos Professional 750 är det betydligt högre produktslitage. med plasmanitrering Välskyddat mot rost, repor och svetsloppor. TILLBEHÖRS-SET (Gratis i alla set) N Excenterstopp Insexnyckel Borste Oljesten Specimen CleanBasic Specimen Anti-Spatter Svetspistol hållare Värde: SEK 2 x x x x mm 900 mm 5 inklusive 800 mm 500 mm 500 mm 1020 mm 225 mm 300 mm 175 mm 500 mm Vinkel Vinkel för rotation Vinkel Verktygsvagn nitrerad nitrerad nitrerad N N N SEK SEK SEK 2 x 1 x + 1 x 1 x SEK 2 x 1 x + 1 x 1 x + 1 x 1 x SEK 5 6 x N 1 x N 1 x x N 6 x N 1 x x N 1 x N 1 x N 1 x x x x Satser utan verktygsvagn: Alternativt får du i stället för en verktygsvagn en ST-box med lådor (Artikelnr ) och en 1-liters sprayflaska Anti-Spatter Liquid (Artikelnr ) och två 5-liters kapslar av Anti.spatter (Artikelnr ). Prisen är i SEK ex moms, Transportkostnad tillkommer. 33

34 SYSTEM 28 BASIC DEN EKONOMISKA LÖSNINGEN Alla bordspriser är minskade jämfört med huvudkatalogen. BORD BASIC Bords storlek 100x100 mm rutnät utan plasmanitrering 1 1,0 x 1,0 m SEK 4 Fötter ca. 256 kg ,2 x 0,8 m SEK 4 Fötter ca. 248 kg ,2 x 1,2 m SEK 4 Fötter ca. 354 kg ,5 x 1,0 m SEK 4 Fötter ca. 370 kg ,0 x 1,0 m SEK 4 Fötter ca. 475 kg ,0 x 1,2 m SEK 4 Fötter ca. 569 kg ,4 x 1,2 m SEK 6 Fötter ca. 697 kg ,0 x 1,5 m SEK 6 Fötter ca kg Högsta totalbelastningen som rekommenderas med 4 ben kg vid jämn viktfördelning. (Data endast för basutrustning ben) = Produkter som produserat till lager = Produkter som produseras av order BORDSBEN Standard utrustning Justerbar höjd Låsbart hjul Justerbar höjd, låsbart hjul Golvförankrings Artikelnr XX XX XX XX Kapacitet per bordsben kg kg 200 kg 200 kg kg Höjd på ben 815 mm mm 815 mm mm 815 mm Bords höjd 850 mm mm 850 mm mm 850 mm Finjustering 50 mm 40 mm 50 mm 40 mm 50 mm Tillägg på ben inklusive 529 SEK/st 587 SEK/st 863 SEK/st 598 SEK/st 2 Observera: Att hjul rekommenderas inte för svetsbord med 6 bordsben. ±42 SIDOSTOPP UPPSÄTTNINGAR 250 mm mm 95 mm 225 mm 175 mm 500 mm 38 mm 76 mm Skruvtving Bult Stopp Vinkel Vinkel Tråd bult Stopp Material behandlat behandlat nitrerad gjutjärn / skinande nitrerad behandlat galvaniserat Artikelnr N G N Basis-Set 1: x 8 x 6 x 2 x 8 x 8 x SEK Basis-Set 2: x 12 x 8 x 4 x 8 x 8 x SEK Basis-Set 3: x 18 x 10 x 6 x 4 x 8 x 8 x SEK SIEGMUND HUVUDKATALOG För en fullständig översikt över vårt stora produktsortiment, se vår produkt- och applikationskatalog på 768 sidor. Vår katalog finns på 32 språk. 34

35 VÅR REKOMMENDATION FÖR VARJE SIEGMUND SVETSBORD: ANTIVIDHÄFTNING Det icke-brandfarliga, vattenlösliga Anti-Spatter förhindrar vidhäftning av svetsloppor. 150 SEK Artikelnr SUB TABLE BOX Förvaringsmöjligheter vid ditt svetsbord. ST-box inkl. 2 lådor SEK Artikelnr SPECIALERBJUDANDE BASIC 1500 x 1000 x 25 mm Hög kvalitet stål S355J2+N, utan plasmanitrering Borrhålen på ytan är 100x100 mm rutmönster SVETSBORD INKL. TILLBEHÖR: SEK Istället för/ SEK Katalogpris Artikelnr Kompatibilitet Alla tillbehör till Siegmund System 28 är kompatibla med Basic utan plasmanitrering Oskyddad mot rost, repor och svetsloppor. Skydd mot svetsloppor ges endast genom att använda Anti-Spatter spray. TILLBEHÖRS-SET (Gratis i alla set) N Excenterstopp Insexnyckel Borste Oljesten Specimen CleanBasic Specimen Anti-Spatter Svetspistol hållare 6 x x /120 4 x x x N Värde: SEK inklusive KAMPANJBLAD 38 mm 76 mm 150 mm 175 mm 300 mm I vår vanliga 20-sidiga flygblad 8 x x x N 2 x N 2 x N hittar du ett urval av produkter och regelbundet byte av specialerbjudanden. 1 x N 1 x x x x x x Prisen är i SEK ex moms, Transportkostnad tillkommer. 35

36 SYSTEM 28 FÖR TUNGA APPLIKATIONER Alla bordspriser är minskade jämfört med huvudkatalogen. BORD PROFESSIONAL 750 PROFESSIONAL EXTREME 8.7 Bords storlek 100x100 mm rutnät utan plasmanitrering 1 100x100 mm rutnät med plasmanitrering 2 Diagonalt rutnät med plasmanitrering 2 100x100 mm rutnät med plasmanitrering 2 Diagonalt rutnät med plasmanitrering 2 1,0 x 1,0 m SEK SEK SEK SEK SEK 4 Fötter ca. 416 kg P PD X XD7 1,2 x 0,8 m SEK SEK SEK SEK SEK 4 Fötter ca. 408 kg P PD X XD7 1,2 x 1,2 m SEK SEK SEK SEK SEK 4 Fötter ca. 544 kg P PD X XD7 1,5 x 1,0 m SEK SEK SEK SEK SEK 4 Fötter ca. 577 kg P PD X XD7 1,5 x 1,5 m SEK SEK SEK SEK SEK 4 Fötter ca. 801 kg P PD X XD7 2,0 x 1,0 m SEK SEK SEK SEK SEK 4 Fötter ca. 730 kg P PD X XD7 2,0 x 1,2 m SEK SEK SEK SEK SEK 4 Fötter ca. 843 kg P PD X XD7 2,0 x 2,0 m SEK SEK SEK SEK SEK 4 Fötter ca kg P PD X XD7 2,4 x 1,2 m SEK SEK SEK SEK SEK 4 Fötter ca. 986 kg P PD X XD7 3,0 x 1,5 m SEK SEK SEK SEK SEK 6 Fötter ca kg P PD X XD7 4,0 x 2,0 m SEK SEK SEK SEK SEK 8 Fötter ca kg P PD X XD7 Högsta totalbelastningen som rekommenderas med 4 ben kg vid jämn viktfördelning. (Data endast för Leg basutrustning) = Produkter som produserat till lager = Produkter som produseras av order BORDSBEN Standard utrustning Standard utrustning, alternativ höjd Justerbar höjd Justerbar höjd, alternativ höjd Låsbart hjul Justerbar höjd, låsbart hjul Golvförankrings Artikelnr X X XX XX XX XX XX Kapacitet per bordsben kg kg kg kg 800 kg 800 kg kg Höjd på ben 650 mm 750 mm mm mm 650 mm mm 650 mm Bords höjd 850 mm 950 mm mm mm 850 mm mm 850 mm Finjustering 50 mm 50 mm 50 mm 50 mm 20 mm 20 mm 50 mm Tillägg på ben inklusive SEK/st 725 SEK/st 943 SEK/st SEK/st 598 SEK/st 3 4 Standardutrustning, alternativ höjd: Utbytbar utan kostnad. Observera: Att hjul rekommenderas inte för svetsbord med 6 eller 8 bordsben mm 360 UPPSÄTTNINGAR 300 mm 300 mm mm 68 mm 150 mm 225 mm 500 mm 175 mm 300 mm 500 mm Skruvtving Skruvtving Prisme Bult Magnetiska bult Stopp Stopp Stopp Vinkel Vinkel Vinkel Material nitrerad nitrerad behandlat behandlat Aluminium nitrerad nitrerad nitrerad nitrerad nitrerad nitrerad Artikelnr N N N N N N N N Set 1: x 2 x 2 x 12 x 4 x 4 x 2 x 2 x Set 2: x 4 x 4 x 18 x 4 x 6 x 6 x 4 x 2 x 2 x Set 3: x 6 x 4 x 24 x 4 x 8 x 8 x 6 x 2 x 2 x Set 4: x 10 x 6 x 30 x 8 x 10 x 10 x 4 x 8 x 2 x 2 x Set 5: x 10 x 8 x 36 x 8 x 12 x 12 x 4 x 12 x 2 x 2 x 36

37 VÅR REKOMMENDATION FÖR VARJE SIEGMUND SVETSBORD: ANTIVIDHÄFTNING Det icke-brandfarliga, vattenlösliga Anti-Spatter förhindrar vidhäftning av svetsloppor, utöver det skyddet som redan finns i plasma nitreringen. 150 SEK Artikelnr SUB TABLE BOX Förvaringsmöjligheter vid ditt svetsbord. ST-box inkl. 2 lådor SEK Artikelnr PROFESSIONAL EXTREME x100 mm rutnät med plasmanitrering 2 Diagonalt rutnät med plasmanitrering SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD SEK SEK X XD8 SPECIALERBJUDANDE PROFESSIONAL EXTREME x 1200 x 200 mm Härdat verktygsstål speciell legering Siegmund X8.7, inklusive plasmanitrering och BAR-beläggning Borrhålen på ytan har diagonalt rutmönster Svetsbord inklusive tillbehör och eventuellt med bordspress eller 2x ST-box: SEK Istället för/ SEK Katalogpris utan plasmanitrering Oskyddad mot rost, repor och svetsloppor. Skydd mot svetsloppor ges endast genom att använda Anti-Spatter spray. På grund av bristen på materialhårdhet hos Professional 750 är det betydligt högre produktslitage. 1 2 med plasmanitrering Välskyddat mot rost, repor och svetsloppor. Alla Bord utan plasmanitrering finns också tillgängliga på för frågan. Priserna finns i vår produktoch sortimentskatalog eller på TILLBEHÖRS-SET (Gratis i alla set) N Excenterstopp Insexnyckel Borste Oljesten Specimen CleanBasic Specimen Anti-Spatter Svetspistol hållare Värde: SEK 6 x N 2 x N 12 x x N 300 mm inklusive 500 mm 800 mm 750 mm 500 mm Vinkel för rotation Vinkel Vinkel Verktygsvagn nitrerad nitrerad nitrerad N N N mm SEK SEK 1 x + 1 x SEK 1 x + 1 x 1 x + 1 x 1 x SEK 1 x + 1 x 1 x + 1 x 1 x + 1 x 1 x SEK mm 1 x N 1 x N 2x ST Box Förvaringsmöjligheter vid ditt svetsbord. 2 x Artikelnr XD7 1 x N 1 x N och valfritt: ELLER: 1 x x Rikt och klämpress För klämning och rätning 1 x Artikelnr XD7 5 Satser utan verktygsvagn: Alternativt får du i stället för en verktygsvagn en ST-box med lådor (Artikelnr ), en 1-liters sprayflaska Anti-Spatter Liquid (Artikelnr ) och två 5 liters behållare med Anti-Spatter (Artikelnr ). Prisen är i SEK ex moms, Transportkostnad tillkommer. 37

38 ÅTTKANTIGA BORD SVETSBORD FÖR MANIPULATORER SYSTEM 16 BORDSSIDA 100 mm BORDSSIDA 50 mm UTAN YTAN (12 mm) Storlek 500 mm 600 mm 800 mm 1000 mm 1200 mm Tilläggsavgift 50x50 mm rutnät med plasmanitrering 1 50x50 mm rutnät med plasmanitrering 1 50x50 mm rutnät med plasmanitrering SEK Vikt ca. 54 kg Artikelnr P SEK SEK SEK Vikt ca. 98 kg Artikelnr P Vikt ca. 77 kg Artikelnr P Vikt ca. 63 kg Artikelnr P SEK SEK SEK Vikt ca. 131 kg Artikelnr P Vikt ca. 103 kg Artikelnr P Vikt ca. 84 kg Artikelnr P SEK SEK SEK Vikt ca. 170 kg Artikelnr P Vikt ca. 135 kg Artikelnr P Vikt ca. 111 kg Artikelnr P SEK SEK SEK Vikt ca. 228 kg Artikelnr P Vikt ca. 186 kg Artikelnr P Vikt ca. 157 kg Artikelnr P Avgift för anpassning av adapterplattan Kostnad för anpassning av hålbild SEK SEK Artikelnr Artikelnr Ytterligare bordsstorlekar finns tillgängliga vid förfrågan. 1 med plasmanitrering Välskyddat mot rost, repor och svetsloppor. EGENSKAPER Hög kvalitet stål S355J2+N, plasmanitering, BAR-beläggning Hål Ø 16 mm 50x50 mm rutnät Materialtjocklek 12 mm Adapter plåt Vid beställning kan vi producera adapterplatta med speciellt anslutningshålmönster enligt dina behov mot en tilläggsavgift. På grund av anpassningen kan vikten variera. Fotplattor eller adapterplattor ingår inte som standard i de åttkantiga borden. Åttkantiga bord är särskilt lämpligt för användning på manipulatorer av robotceller. Det åttkantiga bordet erbjuder liknande spännalternativ som Siegmund svetsbordssystem 16 på grund av det parallella hålmönstret på toppen. För att möta dina individuella behov kan bordet anpassas till din produktionsmiljö på begäran. 38

39 VÅR REKOMMENDATION FÖR VARJE SIEGMUND SVETSBORD: ANTIVIDHÄFTNING Det icke-brandfarliga, vattenlösliga Anti-Spatter förhindrar vidhäftning av svetsloppor, utöver det skyddet som redan finns i plasma nitreringen. 150 SEK Artikelnr SYSTEM 22 Storlek 600 mm 800 mm 1000 mm 1200 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm Tilläggsavgift BORDSSIDA 150 mm 100x100 mm rutnät med plasmanitrering 1 UTAN YTAN (18 mm) 100x100 mm rutnät med plasmanitrering SEK Vikt ca. 79 kg Artikelnr P SEK SEK Vikt ca. 209 kg Artikelnr P Vikt ca. 112 kg Artikelnr P SEK SEK Vikt ca. 276 kg Artikelnr P Vikt ca. 155 kg Artikelnr P SEK SEK Vikt ca. 368 kg Artikelnr P Vikt ca. 220 kg Artikelnr P SEK SEK Vikt ca. 477 kg Artikelnr P Vikt ca. 305 kg Artikelnr P SEK SEK Vikt ca. 525 kg Artikelnr P Vikt ca. 340 kg Artikelnr P SEK Vikt ca. 604 kg Artikelnr P SEK Vikt ca. 655 kg Artikelnr P SEK Vikt ca. 710 kg Artikelnr P Avgift för anpassning av adapterplattan Kostnad för anpassning av hålbild SEK SEK Artikelnr Artikelnr Ytterligare bordsstorlekar finns tillgängliga vid förfrågan. EGENSKAPER 1 med plasmanitrering Välskyddat mot rost, repor och svetsloppor. Hög kvalitet stål S355J2+N, plasmanitering, BAR-beläggning Hål Ø 22 mm 100x100 mm rutnät Materialtjocklek 18 mm Adapter plåt Vid beställning kan vi producera adapterplatta med speciellt anslutningshålmönster enligt dina behov mot en tilläggsavgift. På grund av anpassningen kan vikten variera. Fotplattor eller adapterplattor ingår inte som standard i de åttkantiga borden. Åttkantiga bord är särskilt lämpligt för användning på manipulatorer av robotceller. Det åttkantiga bordet erbjuder liknande spännalternativ som Siegmund svetsbordssystem 22 på grund av det parallella hålmönstret på toppen. För att möta dina individuella behov kan bordet anpassas till din produktionsmiljö på begäran. All information om våra lägesställare finns i flygbladet "lägesställare" eller via denna QR-kod: Prisen är i SEK ex moms, Transportkostnad tillkommer. 39

40 ÅTTKANTIGA BORD SVETSBORD FÖR MANIPULATORER SYSTEM 28 BORDSSIDA 200 mm BORDSSIDA 100 mm UTAN YTAN (25 mm) Storlek 600 mm 800 mm 1000 mm 1200 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm Tilläggsavgift 100x100 mm rutnät med plasmanitrering 1 100x100 mm rutnät med plasmanitrering 1 100x100 mm rutnät med plasmanitrering SEK Vikt ca. 94 kg Artikelnr P SEK SEK SEK Vikt ca. 291 kg Artikelnr P Vikt ca. 203 kg Artikelnr P Vikt ca. 139 kg Artikelnr P SEK SEK SEK Vikt ca. 386 kg Artikelnr P Vikt ca. 277 kg Artikelnr P Vikt ca. 198 kg Artikelnr P SEK SEK SEK Vikt ca. 513 kg Artikelnr P Vikt ca. 380 kg Artikelnr P Vikt ca. 281 kg Artikelnr P SEK SEK SEK Vikt ca. 656 kg Artikelnr P Vikt ca. 501 kg Artikelnr P Vikt ca. 388 kg Artikelnr P SEK SEK SEK Vikt ca. 725 kg Artikelnr P Vikt ca. 557 kg Artikelnr P Vikt ca. 435 kg Artikelnr P SEK SEK Vikt ca. 825 kg Artikelnr P Vikt ca. 645 kg Artikelnr P SEK SEK Vikt ca. 896 kg Artikelnr P Vikt ca. 705 kg Artikelnr P SEK SEK Vikt ca. 974 kg Artikelnr P Vikt ca. 771 kg Artikelnr P Avgift för anpassning av adapterplattan Kostnad för anpassning av hålbild SEK SEK Artikelnr Artikelnr Ytterligare bordsstorlekar finns tillgängliga vid förfrågan. EGENSKAPER 1 med plasmanitrering Välskyddat mot rost, repor och svetsloppor. Hög kvalitet stål S355J2+N, plasmanitering, BAR-beläggning Hål Ø 28 mm 100x100 mm rutnät Materialtjocklek 25 mm Adapter plåt Vid beställning kan vi producera adapterplatta med speciellt anslutningshålmönster enligt dina behov mot en tilläggsavgift. På grund av anpassningen kan vikten variera. Fotplattor eller adapterplattor ingår inte som standard i de åttkantiga borden. Åttkantiga bord är särskilt lämpligt för användning på manipulatorer av robotceller. Det åttkantiga bordet erbjuder liknande fäst alternativ som Siegmund svetsbordssystem 28 pga det parallella hålmönstret på toppen. För att möta dina behov kan bordet anpassas till din produktionsmiljö på begäran. 40

41 Tack vare det tunnare men mycket hårdare materialet i Siegmund Premium Light, kan du spara upp till 40% av vikten jämfört med konventionellt använt material. SYSTEM 28 PREMIUM LIGHT BORDSSIDA 200 mm BORDSSIDA 100 mm UTAN YTAN (15 mm) Storlek 600 mm 800 mm 1000 mm 1200 mm 1400 mm 1500 mm 1600 mm 1700 mm 1800 mm Tilläggsavgift 100x100 mm rutnät med plasmanitrering 1 100x100 mm rutnät med plasmanitrering 1 100x100 mm rutnät med plasmanitrering SEK Vikt ca. 69 kg Artikelnr P SEK SEK SEK Vikt ca. 216 kg Artikelnr P Vikt ca. 150 kg Artikelnr P Vikt ca. 95 kg Artikelnr P SEK SEK SEK Vikt ca. 280 kg Artikelnr P Vikt ca. 197 kg Artikelnr P Vikt ca. 142 kg Artikelnr P SEK SEK SEK Vikt ca. 367 kg Artikelnr P Vikt ca. 266 kg Artikelnr P Vikt ca. 205 kg Artikelnr P SEK SEK SEK Vikt ca. 467 kg Artikelnr P Vikt ca. 350 kg Artikelnr P Vikt ca. 254 kg Artikelnr P SEK SEK SEK Vikt ca. 511 kg Artikelnr P Vikt ca. 385 kg Artikelnr P Vikt ca. 310 kg Artikelnr P SEK SEK Vikt ca. 585 kg Artikelnr P Vikt ca. 450 kg Artikelnr P SEK SEK Vikt ca. 630 kg Artikelnr P Vikt ca. 487 kg Artikelnr P SEK SEK Vikt ca. 679 kg Artikelnr P Vikt ca. 530 kg Artikelnr P Avgift för anpassning av adapterplattan Kostnad för anpassning av hålbild SEK SEK Artikelnr Artikelnr Ytterligare bordsstorlekar finns tillgängliga vid förfrågan. EGENSKAPER 1 med plasmanitrering Välskyddat mot rost, repor och svetsloppor. Härdat verktygstål X8.7, plasmanitrering, BAR-beläggning Hål Ø 28 mm 100x100 mm rutnät Materialtjocklek 15 mm Adapter plåt Vid beställning kan vi producera adapterplatta med speciellt anslutningshålmönster enligt dina behov mot en tilläggsavgift. På grund av anpassningen kan vikten variera. Fotplattor eller adapterplattor ingår inte som standard i de åttkantiga borden. Åttkantiga bord är särskilt lämpligt för användning på manipulatorer av robotceller. Det åttkantiga bordet erbjuder liknande fäst alternativ som Siegmund svetsbordssystem 28 pga det parallella hålmönstret på toppen. För att möta dina behov kan bordet anpassas till din produktionsmiljö på begäran. UPPLEV INNOVATIONER LIVE! Besök oss på Euroblech i Hannover : Hall 14, Monter K18 Vi ser fram emot att träffa er. Prisen är i SEK ex moms, Transportkostnad tillkommer. 41

42 KÄNN IGEN SIEGMUND KVALITETEN SNABBT Från och med nu, ser du nya, reviderade artiklar med en beskrivning av det material som används vid första anblick. ARTIKELÖVERSIKT 1. Stopp- och spännvinkel 175 L Stopp och spännvinkel 175 L, kan användas som en multifunktionell justerbar vinkel, genom att kombinera systemet med borrhål och det avlånga hålet. Ett höj- och sänkbart stöd kan skapas genom att kombinera Stop och Spänn Vinkel 75 L (Artikelnr N) och stopp och Spänn Vinkel 175 SL (Artikelnr N). Denna Vinkel fungerar också bra som ett stopp för stora delar N Stopp- och spännvinkel 175 L - nitrerad borra hål / avlång slot, seriellt med både dubbelsidig finskaliga 5. Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: mm 50 mm 175 mm 25 mm 1,95 kg 886,00 SEK 1. Artikelnamn med beskrivning 2. Produktbild med dimension 3. Artikelnummer 4. Artikelnamn med material specifikation 5. Tekniska detaljer 6. Pris 7. = Lagervara = Artikel kommer att tillverkas på beställning 8. Produktfunktioner (förklaring se sidan 43) 42

43 NY Alla nyutvecklade eller reviderade artiklar är markerade med denna symbol. REPTÅLIGT, SVETSSTÄNK- OCH KORROSIONSSKYDDAT Nitriding skapar reptåliga och korrosionsbeständiga ytor och vid användning med vår anti-spatter spray skyddar mot svetssprut. SKALA Skalan på bordskivan gör att exakt inställning och spänning av ditt arbete blir enklare. JÄMN YTA BAR-beläggning (Black-Anti-Rust-coating) ger en jämn yta och ökar rostskyddet. POLYAMID Dessa produkter finns i polyamid för rostfritt stål och aluminium bearbetning för att förhindra ytskador. ALUMINIUM Dessa produkter är tillgängliga i alumium för arbete i rostfritt stål. ALUMINIUM-TITAN Vi använder detta lätta och höghållfasta material av viktskäl till vissa stora stopp och spännrfält. Dock kan hårdheten hos nitrerat gjutstål inte uppnås här. 43

44 16 STOPP Excenterstopp Excenterstopp är oändligt användbara genom att enkelt vrida dem till det läga som önskas. Smidig och utrymmesbesparande N Excenterstopp Ø 45 - nitrerad 150,00 SEK lämplig där utrymme brist Ø: (o) MS: (d) Vikt: 45 mm 12 mm 0,13 kg N Excenterstopp Ø 75 med M10-gängning - nitrerad 196,00 SEK för massa anslutningar Ø: (o) MS: (d) Vikt: 75 mm 12 mm 0,38 kg N Excenterstopp Ø 75 - nitrerad 184,00 SEK även användbar som ett stöd Ø: (o) MS: (d) Vikt: 75 mm 12 mm 0,39 kg MS=Materialtjocklek; 44

45 STOPP 16 Flex Stopp 78 Stål / 97 Stål / 83 Aluminium Flex Stopp Stål, individuellt justerbara genom den avlånga hålet, ger en mängd alternativ. På grund av dess rundade spänn sidor den kan användas i hörn, liksom fria formade spännytor. Flex Stop 97 sträcker sig över hålet avstånd även i diagonala applikationer. Aluminium Flex stoppa kombinerar elegant design med hög funktionalitet. Aluminium Flex stoppa är individuellt fastställbara till följd av den avlånga slot, och erbjuder därmed universal fastspänning möjligheter. Cirkulär-formade sträckning sidan erbjuder ett brett utbud av att stoppa möjligheterna i hörnen eller för fritt formade stoppa ansikten Flex Stopp 12x78 Stål - galvaniserat 150,00 SEK Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 78 mm 28 mm 12 mm 6 mm 50 mm 0,07 kg Flex Stopp 24x78 Stål - galvaniserat 207,00 SEK en lång fastspänning bult behövs Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 78 mm 28 mm 24 mm 6 mm 50 mm 0,13 kg Flex Stopp 12x97 Stål - galvaniserat 265,00 SEK Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 97 mm 24 mm 12 mm 4 mm 71 mm 0,08 kg Flex Stopp 24x97 Stål - galvaniserat 334,00 SEK en lång fastspänning bult behövs Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 97 mm 24 mm 24 mm 4 mm 71 mm 0,16 kg Flex Stopp 12x83 - Aluminium 161,00 SEK Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 83 mm 31 mm 12 mm 8 mm 50 mm 0,05 kg MS=Materialtjocklek; WS=gods tjocklek; VB=Justering möjlighet; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd = Aluminium 45

46 16 STOPP Universal Stopp 50 L / 80 L Denna universella stoppa kan vara fast monterat på plats genom systemet borrhål och finns i olika storlekar. Avståndet mellan borrhål är 25 mm N Universal Stopp 50 L - nitrerad 196,00 SEK 2 system borrhål Längd: (a) Bredd: (b) MS: (d) Vikt: 50 mm 30 mm 12 mm 0,08 kg N Universal Stopp 80 L - nitrerad 219,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) MS: (d) Vikt: 80 mm 30 mm 12 mm 0,16 kg MS=Materialtjocklek; Universal Stopp 80 L Universellstopp 80 L justeras individuellt genom det ovala hålet med millimeter precision i en rad 0-50 mm N Universal Stopp 80 L - nitrerad 299,00 SEK Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 80 mm 30 mm 12 mm 50 mm 0,07 kg MS=Materialtjocklek; VB=Justering möjlighet; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala = Aluminium

47 STOPP 16 Universal Stopp 115 L / 150 L De universella stoppa 115 L / 150 L kan vara fast eller steglöst justeras till följd av kombinationen av avlånga hål och systemet borrhål (inställningsområde 0-50 mm). Den är också lämplig för användning av prismor och adaptrar N Universal Stopp 115 L - nitrerad 357,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 115 mm 30 mm 12 mm 50 mm 0,20 kg A Universal Stopp 115 L - Aluminium 311,00 SEK Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 115 mm 30 mm 12 mm 50 mm 0,05 kg N Universal Stopp 150 L - nitrerad 391,00 SEK 3 systemet borrhål, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 150 mm 35 mm 12 mm 50 mm 0,33 kg MS=Materialtjocklek; VB=Justering möjlighet; Universal Stopp 300 M / 500 M Universellstopp 300 M / 500 M kan vara fast eller steglöst fast till följd av kombinationen av avlånga hål (0-150 mm) och borrhål. Detta gör universalstoppet funktionellt N Universal Stopp 300 M - nitrerad 449,00 SEK 7 system borrhål, seriellt med fina skala Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 300 mm 50 mm 12 mm 100 mm 1,08 kg Nu nitrerade N Universal Stopp 500 M - nitrerad 679,00 SEK 13 system borrhål, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 500 mm 50 mm 12 mm 150 mm 1,85 kg MS=Materialtjocklek; VB=Justering möjlighet; 47

48 16 STOPP Flat vinkel 250 Torget platt är fast eller variabel inställbar till följd av kombinationen av systemet borra hål och den ovala slot. Platt torget är fritt justerbar över en längd av upp till 100 mm. Ett brett utbud av stoppa och fastspänning möjligheter resultatet från den två-ensidighet Flat vinkel behandlat 886,00 SEK 5 system borrhål Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 250 mm 188 mm 50 mm 12 mm 1,35 kg MS=Materialtjocklek; Universal anslag / Spännbro för tving Universal stoppet kan användas som fastspänning bridge. Med det lilla hålet i mitten är det möjligt att använda skruv klämmor med stopp som klämma fast brygga N Universal anslag / Spännbro för tving - nitrerad 426,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) Ø: (o) MS: (d) VB: (f) Vikt: 175 mm 35 mm 16 mm 12 mm 50 mm 0,40 kg MS=Materialtjocklek; VB=Justering möjlighet; SPECIALERBJUDANDE Set Universal Stopp Universal stoppet kan användas som fastspänning bridge. Med det lilla hålet i mitten är det möjligt att använda skruv klämmor med stopp som klämma fast brygga ,00 SEK (istället för 1.704,00 SEK) 4x N N.Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

49 STOPP 16 Montering o justeringplåt Montering o justeringplåt ger en exakt justering, tillval i 10 steg eller kontinuerligt från Precision skala är det insertable flexibla N Montering o justeringplåt - nitrerad 380,00 SEK inkl. 2x Distanse bussning Längd: (a) Bredd: (b) MS: (d) Vikt: 130 mm 130 mm 5 mm 0,40 kg Nu nitrerade MS=Materialtjocklek; 49

50 16 VINKLAR Stopp- och spännvinkel 50 L Stop och fastspänning Square 50 L kan användas som ett stopp för stora delar. Dessutom, det är kompatibel med alla typer av torg och kan skapa en Höj-och sänkbara yta genom fastspänning avlång springan, e.g. 90 WL (Artikelnr N) N Stopp- och spännvinkel 50 L - nitrerad 311,00 SEK Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 50 mm 30 mm 50 mm 12 mm 0,20 kg MS=Materialtjocklek; Stopp- och spännvinkel 90 X / 90 SL Stopp och Spännvinkel 90 X / 90 SL, kan användas som ett stopp för stora delar. Genom att använda den avlånga hålet skapar Stop och Spänn Square 90 SL en höj- och sänkbar yta N Stopp- och spännvinkel 90 X - nitrerad 357,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 30 mm 25 mm 12 mm 0,19 kg N Stopp- och spännvinkel 90 SL - nitrerad 380,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 30 mm 40 mm 12 mm 0,21 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala = Aluminium

51 VINKLAR 16 Stopp- och spännvinkel 90 L Stop och fastspänning vinkel 90 L är en justerbar vinkel med ovalt hål och som kan flyttas i alla lägen. stopp och fastspänning vinkel 50 L (Artikelnr N) och stopp och fastspänning vinkel 90 SL (Artikelnr N). Denna komponent är också mycket lämplig för stopp för stora arbetsstycken N Stopp- och spännvinkel 90 L - nitrerad 495,00 SEK borra hål / avlång slot, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 30 mm 90 mm 12 mm 0,31 kg A Stopp- och spännvinkel 90 L - Aluminium 564,00 SEK borra hål / avlång slot Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 30 mm 90 mm 12 mm 0,11 kg MS=Materialtjocklek; Stopp- och spännvinkel 90 WL Stop och fastspänning Square 90 WL är en adjustbale fyrkant som kan versatilely och kontinuerligt användas med kombination av två avlånga hål N Stopp- och spännvinkel 90 WL - nitrerad 518,00 SEK avlång slot / avlång slot, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 30 mm 90 mm 12 mm 0,27 kg MS=Materialtjocklek; 51

52 16 VINKLAR Stopp- och spännvinkel 90 VL Hållplatsen fix och fastspänning square 90 VL (Artikelnr N) med dubbelsidig hål hål kan användas som ett stöd. Genom att ansluta den med stopp och fyrkantiga 50 L (Artikelnr N) och hållplatsen och fastspänning square 90 SL (Artikelnr N) är det möjligt att skapa en höjd-justera stöd N Stopp- och spännvinkel 90 VL - nitrerad 495,00 SEK borra hål / borra hål Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 30 mm 90 mm 12 mm 0,34 kg MS=Materialtjocklek; Stopp- och spännvinkel 140 L Stop och fastspänning Square 140 L är idealisk som en tabell för lätta bitar. En exakt höjd justerade propp är möjligt genom det ovala hålet N Stopp- och spännvinkel 140 L - nitrerad 587,00 SEK 5 system borra hål / avlång slot, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 35 mm 140 mm 12 mm 0,51 kg MS=Materialtjocklek; Stopp- och spännvinkel 150 L Stop och fastspänning vinkel 150 L är en flexibel och justerbar vinkel som kan användas med en mängd kombinationer. Vinkeln har både runda och ovala hål. Topplattan möjliggör ytterligare kombinationer: för kombinationer med ytterligare vinklar eller använd tillsammmans med adapter för verktyg som prismor eller klämmor N Stopp- och spännvinkel 150 L - nitrerad 610,00 SEK 6 system borra hål / avlång slot Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 90 mm 35 mm 150 mm 12 mm 0,65 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala

53 VINKLAR 16 Vinkel för rotation 150 Rotationsvinkeln görs med steglös inställning av spänn element med borrhål system av ett vinkelområde på 180. Optimal fixering uppnås genom att använda 2 spännbultar samtidigt N Vinkel för rotation nitrerad 817,00 SEK Höjd: (c) Ø: (o) MS: (d) Vikt: 150 mm 150 mm 12 mm 1,80 kg MS=Materialtjocklek; Stopp- och spännvinkel 250 G med Vridvinkel Stop och klämma fast torget 250 G kan fastställas och steglöst justeras till följd av kombinationen av systemet borrhål och ovala hålet. Multifunktionella torget används till exempel som tabell förlängning. Denna enhet är tillverkad av högkvalitativt GGG40 material N Stopp- och spännvinkel 250 G med Vridvinkel vänster - Gjutjärn / nitrerhärdad 1.104,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 145 mm 49 mm 250 mm 14 mm 2,16 kg N Stopp- och spännvinkel 250 G med Vridvinkel höger - Gjutjärn / nitrerhärdad 1.104,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 145 mm 49 mm 250 mm 14 mm 2,16 kg MS=Materialtjocklek; 53

54 16 VINKLAR Stopp- och spännvinkel 300 G / 500 G Stopp och Spänn Vinkel 300 G / 500 G kan fixeras och justeras steglöst på grund av kombinationen av borrhål och det avlånga spåret. Den mångsidiga vinkel kan även användas som bordsförlängning. Denna komponent är tillverkad av högkvalitativt GGG40 duktilt gjutjärn. c d a N Stopp- och spännvinkel 300 G - nitrerad 794,00 SEK stoppa vänster Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 150 mm 49 mm 300 mm 12 mm 2,51 kg N Stopp- och spännvinkel 500 G - nitrerad 1.093,00 SEK stoppa vänster Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 195 mm 49 mm 500 mm 12 mm 4,56 kg Ny design MS=Materialtjocklek; SPECIALERBJUDANDE - UTGÅENDE ARTIKLAR Så länge lagret räcker! Set Stopp- och spännvinkel behandlat Stop och klämma fast torget kan fastställas och steglöst justeras till följd av kombinationen av systemet borrhål och ovala hålet. Multifunktionella torget används till exempel som tabell förlängning. Denna enhet är tillverkad av högkvalitativt GGG40 material ,00 SEK (istället för 3.360,00 SEK) 2x x Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala

55 VINKLAR 16 Stopp- och spännvinkel 250 GK / 500 GK Stopp- och spännvinkel 250 GK / 500 GK, ger en mängd olika alternativ för fastspänning, på grund av dess tredimensionalitet. De har utvecklats speciellt för tunga delar. De fungerar både som ett stopp samt som bordsförlängning. För att uppnå maximal stabilitet, är Stopp- och spännvinkel tillverkade av GGG40 segjärn. Rekommenderas att beställas parvis N Stopp- och spännvinkel 250 GK vänster - nitrerad 1.081,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 145 mm 49 mm 250 mm 14 mm 2,10 kg N Stopp- och spännvinkel 250 GK höger - nitrerad 1.081,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 145 mm 49 mm 250 mm 14 mm 2,10 kg N Stopp- och spännvinkel 500 GK vänster - nitrerad 1.645,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 195 mm 49 mm 500 mm 14 mm 5,30 kg N Stopp- och spännvinkel 500 GK höger - nitrerad 1.645,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 195 mm 49 mm 500 mm 14 mm 5,30 kg MS=Materialtjocklek; Stopp- och spännvinkel 750 GK plasma-nitrerad yta Stopp- och spännvinkel 750 GK, ger en mängd olika alternativ för fastspänning, på grund av dess tredimensionalitet. De har utvecklats speciellt för tunga delar. De fungerar både som ett stopp samt som bordsförlängning. För att uppnå maximal stabilitet, är Stopp- och spännvinkel tillverkade av GGG40 segjärn. Rekommenderas att beställas parvis. Den dubbla hålbilden på vinkeln gör fastspänningsmöjligheterna mer flexibla. Med fästen på tre håll förstärks stabilitet och precision N Stopp- och spännvinkel 750 GK vänster - nitrerad 2.818,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 100 mm 750 mm 14 mm 8,30 kg N Stopp- och spännvinkel 750 GK höger - nitrerad 2.818,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 100 mm 750 mm 14 mm 8,30 kg MS=Materialtjocklek; 55

56 16 VINKLAR Stopp- och spännvinkel aluminium-titan Stopp- och spännvinkel GK aluminium-titan har en mångfald av fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning av tunga delar. Det används både som ett gränsstopp och ett bord förlängning. Den yttersta stabilitet uppnås genom att vi har producerat vinkelen i en aluminium-titan material som är utvecklad för högsta hållbarhet. Beställning parvis rekommenderas Stopp- och spännvinkel 250 GK vänster - aluminium-titan 1.645,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 145 mm 49 mm 250 mm 14 mm 1,20 kg Stopp- och spännvinkel 250 GK höger - aluminium-titan 1.645,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 145 mm 49 mm 250 mm 14 mm 1,20 kg Stopp- och spännvinkel 500 GK vänster - aluminium-titan 2.174,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 195 mm 49 mm 500 mm 14 mm 5,30 kg Stopp- och spännvinkel 500 GK höger - aluminium-titan 2.174,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 195 mm 49 mm 500 mm 14 mm 5,30 kg MS=Materialtjocklek; SPECIALERBJUDANDE Set Stopp- och spännvinkel 500 GK aluminium-titan Stopp- och spännvinkel GK aluminium-titan har en mångfald av fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning av tunga delar. Det används både som ett gränsstopp och ett bord förlängning. Den yttersta stabilitet uppnås genom att vi har producerat vinkelen i en aluminium-titan material som är utvecklad för högsta hållbarhet. Beställning parvis rekommenderas ,00 SEK (istället för 4.348,00 SEK) 1x x Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Skala = Aluminium = Titan = Reptålig = Skydd mot svetsloppor = Rostskydd

57 VINKLAR 16 Stopp- och spännvinkel 250 D / 500 D / 750 D Stop och fastspänning vinkel 250 D / 500 D / 750 D har en mängd fastspänning möjligheter på grund av dess tre dimensionerna och dess diagonala hål ordning. Det är väl lämpad för bord med rutnät och vertikala lösningar. För att få högsta möjliga stabilitet, är Stop och fastspänningsvinklen tillverkad av GGG40 gjutjärnstål N Stopp- och spännvinkel 250 D - nitrerad 2.220,00 SEK stoppa höger Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 100 mm 250 mm 14 mm 6,60 kg N Stopp- och spännvinkel 500 D - nitrerad 2.864,00 SEK stoppa höger Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 100 mm 500 mm 14 mm 11,50 kg N Stopp- och spännvinkel 750 D - nitrerad 3.703,00 SEK stoppa höger Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 100 mm 750 mm 14 mm 16,40 kg MS=Materialtjocklek; Universalvinkel med mekanisk fastspänning Universal Vinkel med mekanisk inställning, perfekt för jobb med olika vinkel inställningar. Varje vinkel grad mellan 10 och 150 kan ställas in. Vinkeln justeras med hjälp av inställningsmallen och en insexnyckel. Mall medföljer leveransen N Universalvinkel med mekanisk fastspänning - nitrerad 2.864,00 SEK inkl hål mall SL: (e) Vikt: 260 mm 3,40 kg SL=sidlängd; 57

58 16 VINKLAR Universal gradvinkel hydromekanisk fastspänning Universal vinkel Hydromekanisk fastspänning underlättar en vinkel struktur med hög hållkraft baserad på hydromekanisk fastspänning. Denna vinkel är ställbar mellan 0 till 225. En digital Angle Gauge ger exakt inställning (ingår inte i leveransen). 6 mm insexnyckel finns som Artikelnr Universal gradvinkel hydromekanisk fastspänning - behandlat 4.359,00 SEK SL: (e) Vikt: 250 mm 2,80 kg SL=sidlängd; Hörn anslutning i gjutjärn Hörnet anslutningen ger mer arbetsutrymme till följd av dess funktion diagonalt utvidga tabellen i 45 vinkel. Hörnet anslutningen är justerbar i en fix position och är kompatibel som prisma, stoppa eller anslutning till alla andra rutor. Hörnet anslutningen är extremt robust och ger möjligheter för anslutning, stoppa och fastspänning längs 5 sidor. Denna komponent är tillverkad av högkvalitativa material GGG N Hörn anslutning i gjutjärn - nitrerad 1.472,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 100 mm 65 mm 100 mm 1,70 kg 58

59 VINKLAR 16 Stöd och fastspänning ram Stöd och fastspänning ram ger möjlighet till sammankoppling av olika element och kan användas som en tabell förlängning eller en konsol. Systemet borrhål med ett 50 mm rutnät på alla fem sidor ger för ett stort antal möjliga kombinationer. Både fasta och variabla gräns stopp är möjliga i borrhål och avlånga hålen N Stöd och fastspänning ram liten 150x100x50 - nitrerad 1.472,00 SEK stoppa höger Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 100 mm 50 mm 2,10 kg N Stöd och fastspänning ram liten 150x100x50 - nitrerad 1.472,00 SEK stoppa vänster Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 100 mm 50 mm 2,10 kg N Stöd och fastspänning ram stor 300x200x50 - nitrerad 2.254,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 300 mm 200 mm 50 mm 7,40 kg Spännplåt Fastspänning blocket passar både som en bord förlängning av vertikala överbyggnader och av två svetsning bordet. Individuella bord storlekar kan uppnås genom att ansluta flera fastspänning block tillsammans. Fastspänning blocket fast skruvas ihop till bordet med hjälp av ansluter bultar (Artikelnr N). En mängd stopp- och fastspänning möjligheter finns på grund av kombinationen av en horisontell / vertikal hål arrangemang på toppen och med en diagonal på sidorna P Spännplåt 300x300x100 - plasma-nitrerad yta 3.646,00 SEK fem-sidig Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 300 mm 300 mm 100 mm 12 mm 16,00 kg P Spännplåt 400x200x200 - plasma-nitrerad yta 5.555,00 SEK fem-sidig Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 400 mm 200 mm 200 mm 12 mm 25,00 kg P Spännplåt 500x500x100 - plasma-nitrerad yta 7.728,00 SEK fem-sidig Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 500 mm 100 mm 12 mm 40,00 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd 59

60 16 VINKLAR Torget U-formen 100/100 Torget U-formen 100/100 passar perfekt som en bord förlängning, för vertikala uppställningar, och även som en robust anslutning mellan två svetsning bordet. Torget skruvas fast tillsammans till tabellen med hjälp av ansluter bultar (Artikelnr N). Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben. Om en tabell förlängning, tabell benen måste bekräftas om torget representerar en längd av mer än 1000 mm. En mängd fastspänning- och anslutning möjligheterna med andra rutor och hållplatser är möjligt på grund av borrhål på fyra eller fem sidor och de diagonala hål arrangemang. 50x50 mm nätet underlättar orienteringen. För bilder på varje storlek, vänligen gå till P Torget U-formen 100x100x100 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 100 mm 100 mm 100 mm 12 mm 4,00 kg 2.703,00 SEK P Torget U-formen 500x100x100 plasma-nitrerad yta 500 mm 100 mm 100 mm 12 mm 15,00 kg 3.795,00 SEK P Torget U-formen 1000x100x100 plasma-nitrerad yta mm 100 mm 100 mm 12 mm 27,00 kg 6.072,00 SEK P Torget U-formen 1500x100x100 plasma-nitrerad yta mm 100 mm 100 mm 12 mm 39,00 kg 7.383,00 SEK P Torget U-formen 2000x100x100 plasma-nitrerad yta mm 100 mm 100 mm 12 mm 51,00 kg ,00 SEK = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

61 VINKLAR 16 Torget U-formen 200/100 U-formen 200/100 (sidorna 200 mm) är idealisk som en förlängare av bordet, för vertikala uppställningar, och även som en robust anslutning mellan två svetsbord. U-formen skruvas fast i bordet med hjälp av anslutningsbultar (Artikelnr N). Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben. Om en tabell förlängning, tabell benen måste bekräftas om torget representerar en längd av mer än 1000 mm. En mängd fastspänning- och anslutning möjligheterna med andra rutor och hållplatser är möjligt på grund av borrhål på fyra eller fem sidor och de diagonala hål arrangemang. 50x50 mm nätet underlättar orienteringen. För bilder på varje storlek, vänligen gå till P Torget U-formen 200x100x100 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 100 mm 100 mm 12 mm 6,00 kg 2.898,00 SEK P Torget U-formen 500x200x100 plasma-nitrerad yta 500 mm 200 mm 100 mm 12 mm 22,00 kg 4.807,00 SEK P Torget U-formen 1000x200x100 plasma-nitrerad yta mm 200 mm 100 mm 12 mm 38,00 kg 8.292,00 SEK P Torget U-formen 1500x200x100 plasma-nitrerad yta mm 200 mm 100 mm 12 mm 55,00 kg ,00 SEK P Torget U-formen 2000x200x100 plasma-nitrerad yta mm 200 mm 100 mm 12 mm 72,00 kg ,00 SEK 61

62 16 BULTAR Snabbkopplingsbult Skinande snabbkopplingsbult med turnlock fästelement är den idealiska förbindande elementet mellan Siegmund underenheter. Snabb fastspänning bultarna kännetecknas av särskilt stora bollar, som skyddar fas i borrhål till följd av mycket lätta marktryck. Den fjärde bollen i centrum minskar inre friktion och förstärker kraften i handratten. Den nya versionen av bulten avgår på o-ringar, men är ändå lätt att rengöra. Bulten har ytterligare optimerats. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Snabbkopplingsbult kort - behandlat 334,00 SEK för fastspänning av två komponenter, med skruvlock Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 53 mm 16 mm 55 kn 10 Nm 10 kn 0,08 kg Snabbkopplingsbult lång - behandlat 403,00 SEK för fastspänning av tre komponenter, med skruvlock Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 65 mm 16 mm 55 kn 10 Nm 10 kn 0,10 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Universal bult Skinande Universal bulten är elementet perfekt anslutning mellan Siegmund-element. Det används när delar av olika material tjocklek interconnecteds. Fastspänning är kort klämma fast bulten 22 mm 28 mm och long en 34 mm till 40 mm. Stora bollar förskjuter centrum av trycket mot utsidan och förhindra en förskjutning av materialet på grund av ett lågt marktryck när det är höga fastspänning styrkor i riktning mot borrhålet. Universal bulten spänns fast med integrerad handratten eller med en Allen nyckel 6 (Artikelnr ). Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Universal bult kort - behandlat 345,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 59 mm 16 mm 50 kn 10 Nm 10 kn 0,11 kg Universal bult lång - behandlat 426,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 71 mm 16 mm 50 kn 10 Nm 10 kn 0,12 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order 62

63 BULTAR 16 Spännings bult flat Skinande spännings bulten flat är förutbestämd för avlångt hål. Dess syfte är, liksom försänkt bult, att minska höjden på församlingen. Idealisk för sladdlös skruvdragare med upp till 10 Nm vridmoment. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Spännings bult flat kort - behandlat 288,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 36 mm 16 mm 55 kn 10 Nm 10 kn 0,05 kg Spännings bult flat lång - behandlat 357,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 48 mm 16 mm 55 kn 10 Nm 10 kn 0,08 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Försänkta bultar Försänkta bultar används som en dold anslutning mellan Siegmund-komponenter. Dess design matchar andra anslutande bultarna med fyra bollar. Huvudet försvinner in i borrhålet så att ingenting sticker ut av den spända delen. Försänkt bult är inte lämplig för användning i avlånga hål. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Försänkta bultar kort - behandlat 276,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 31 mm 16 mm 55 kn 10 Nm 3 kn 0,04 kg Försänkta bultar lång - behandlat 334,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 43 mm 16 mm 55 kn 10 Nm 3 kn 0,05 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; 63

64 16 BULTAR Positioneringsbult Positionering bultar avsedda för att justera torg, som endast kan vara fast på plats med en fastspänning bult, för att byta ut till en låg kostnad en andra en. Dessutom kan olika rutor bildas genom att markera dem ut, e.g. 90 eller 45. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Positioneringsbult - behandlat 104,00 SEK Längd: (a) Ø: (o) Vikt: 38 mm 16 mm 0,07 kg Försänkt ansluter bult Flushmount anslutningsbulten, speciellt utformad för att fungera som en fast och långsiktigt samband mellan stora Siegmund komponenter, t.ex. Bord eller U-Profiler. Infälld insexnyckel, och förmågan hos anslutningsbulten för att centrera sig, underlätta enkel montering. Den försänkta huvudet och försänkt huvud skruv är utrustade med en 6 unbrakonyckel för fastspänning. Anslutning Bult möjliggör robust bultning. Anslutning Bolt är inte lämplig för användning i ovala hål N Försänkt ansluter bult kort - nitrerad 173,00 SEK för anslutning av två komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 25 mm 16 mm 50 kn 15 Nm 4 kn 0,03 kg Nu nitrerade Försänkt ansluter bult lång - behandlat 207,00 SEK för anslutande o tre komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 37 mm 16 mm 50 kn 15 Nm 4 kn 0,05 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Aluminium

65 BULTAR 16 Mothållsring Avstånd bricka är speciellt utvecklad för applikationer där krävs ett utrymme mellan två fastspänning element. Det kan du, till exempel för att använda en lång fastspänning bult istället för en kort en Mothållsring - behandlat 23,00 SEK Höjd: (c) Ø: (o) Vikt: 12 mm 21 mm 0,02 kg Magnetical klämma fast bulten Magnetiska spänn bulten, möjliggör snabb fastspänning utan fasspänning eller användning av verktyg. Dem ändvänds för tryckkänsliga delar som tunn plåt, samt detaljer som är tryck känsliga, t.ex. tunnplåt detaljer Magnetical klämma fast bulten 34 - Aluminium 138,00 SEK Skaft längd 25 mm Längd: (a) Ø: (o) Vikt: 34 mm 16 mm 0,02 kg Magnetical klämma fast bulten 46 - Aluminium 161,00 SEK Skaft längd 50 mm Längd: (a) Ø: (o) Vikt: 46 mm 16 mm 0,03 kg Magnetical klämma fast bulten 58 - Aluminium 184,00 SEK Skaft längd 75 mm Längd: (a) Ø: (o) Vikt: 58 mm 16 mm 0,04 kg 65

66 16 TVINGAR & TILLBEHÖR Professional Skruvtving Professional skruv klämman verktyget som ger snabb, kraftfull och exakt fastspänning med mest omväxlande svetsning delar. Effektivitet nås av tidsbesparande, snabba justeringar och ett lätt sätt att förmultna. För dina individuella behov erbjuder vi särskilda längder för horisontella och vertikala barer. Dimensionen av det vågräta fältet används är 20x10 mm. Dimensionen av det lodräta fältet används 20x13 mm. Dessutom, det lodräta strecket är härdad. För att fästa alla typer av svetsning delar, är prismor utbytbara. För lämplig prismor, se sidan 68. Lång livslängd garanteras av galvaniserat material, liksom möjligheten att beställa reservdelar separat. Med den nya handratten på gjutjärn cross, kan höjden justeras på nolltid Professional Skruvtving - behandlat / nitrerad 598,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 2,5 kn 163 mm 200 mm 1,20 kg Professional Skruvtving 45 /90 Professional skruv klämman 45 /90 ersätter standard skruv klämmor av 45 eller 90. Denna skruv klämma sätter en ny standard på grund av dess steglös twistability från För att fästa alla typer av svetsnings delar, är prismor utbytbara. För lämplig prismor, se sidan 68. Dimensionen på plattstången är 20x13 mm. Med det nya fästhjulet på korset kan höjden justeras enkelt och snabbt Professional Skruvtving 45 /90 - behandlat 564,00 SEK Max. belastning Höjd: (c) Vikt: 2,5 kn 200 mm 0,75 kg Professional fast spänningen klämman Professionell Snabbspänningstving, används för att snabbt och kraftfullt spänna ramar mm. Kraften kan justeras individuellt med gallret. Med den nya ratten på gjutjärns kors, är det höj- och sänkbart inom några sekunder. Måtten på de tillämpade armar är 20x10 mm och 20x13 mm. Dessutom det lodräta armen förstärks. Snabbspänningstvingen rekommenderas endast för plasmanitrated bord system Professional fast spänningen klämman - behandlat 771,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 2,5 kn 132 mm 150 mm 0,90 kg = Produkter som produserat till lager = Produkter som produseras av order 66

67 TVINGAR & TILLBEHÖR 16 Skruvtving med runda rör Tving med runt rör är ett verktyg som erbjuder snabb, stark och exakt fastspänning med flexibilitet. Effektivitet nås av tidsbesparande, snabba justeringar och enkel demontering. För dina individuella behov erbjuder vi särskilda längder för horisontella och vertikala barer. För att fästa alla typer av svetsning delar, är prismor utbytbara. För lämplig prismor, se sidan 68. Lång livslängd garanteras av galvaniserat material, liksom möjligheten att beställa reservdelar separat. Lämplig för enkla spänn applikationer (se max. belastning) Skruvtving med runda rör - behandlat 564,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 1,5 kn 163 mm 200 mm 1,00 kg Basic runt fäste universal Rörtving Universal, med vridbar axel med flexibel press på + / - 42 graders vinkel. Denna Rörtving gir dig fördelarna att kunde spänna fast i 45 eller 90. Den kan användas i en vinkel samt raka vinklar, vilket resulterar i ytterligare spänn alternativ och en mer rörligt område. Horisontella runda rör med en längd av 150 mm är fullt justerbar och skapar, i kombination med den svängbar axel, en variabel spännområde. Längden av det vertikala röret är 150 mm. För att säkert fästa olika svets delar, prismorna är utbytbara. Att integrera vertikalt rör i systemet borrhål, används justeringsring (Artikelnr ) Rörtving universal - behandlat 598,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 0,6 kn 165 mm 150 mm 0,80 kg Basic Skruvtving Skruv klämman är ett lätt och stadig fastspännings verktyg. Olika delar kan spännas fast med hjälp av enkla prismor Basic Skruvtving - behandlat 472,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 2,5 kn 128 mm 200 mm 0,95 kg 67

68 16 TVINGAR & TILLBEHÖR Kort spindel med bussning och prisme Kort spindeln med bussning och prisma är perfekt för fastspänning kompakta komponenter eller andra Siegmund enheter med hjälp av rutor. Kort spindeln var utformad på ett sådant sätt att det är möjligt att fastställa ett arbetsstycke genom ett 16 mm borrhål. Kort spindeln justeras med hjälp av en fast justerbar nyckel eller en insexnyckel Kort spindel med bussning och prisme med bussning och prisma - behandlat 230,00 SEK trapets-tråd 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 75 mm - 0,10 kg Gängbussning - behandlat 115,00 SEK trapets-tråd 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 10 mm 19 mm 0,01 kg Prisma för skruvtvingar Prisma för tvingar är lämplig för fastspänning av både runda och fyrkantiga rör. Genom att fästa materialet till den ledbara huvudet, prism blir mer flexibla och kan därför fastställas till komponenten. Det kan lätt ersättas eller rengöras genom att helt enkelt ta bort huvudet. Prisman finns i olika materiella utföranden. Polyamid prisma används för rep-känsliga ytor. Rostfritt stål prisma används för metaller som är känsliga för repor (rost skydd) Prisma för skruvtvingar - behandlat / nitrerad 81,00 SEK för hållare med trapetsgänga 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 14 mm 25 mm 0,02 kg E Prisma för skruvtvingar - Rostfritt stål 115,00 SEK för hållare med trapetsgänga 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 14 mm 25 mm 0,02 kg PA Prisma för skruvtvingar - Polyamid 81,00 SEK för hållare med trapetsgänga 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 14 mm 25 mm 0,01 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Polyamid = Aluminium

69 TVINGAR & TILLBEHÖR 16 Formad prisme Ø 25 för skruv klämmor Duo prismat är på grund av dess dubbla funktion kompatibel till alla borrhål och skruva fast klämmor system Torget skapar en stabil yta för alla runda rör. Prismat kan också användas för platt svetsning församlingar, på grund av planat hörnen. Polyamidhjul typ prismat används för scratchkänsliga ytor. Prisma polyamiden är endast lämplig för användning som en prisma för skruvtvingar Formad prisme Ø 25 - behandlat / nitrerad 115,00 SEK för hållare med trapetsgänga 12 x 3 mm, utan o-ring Höjd: (c) Ø: (o) Vikt: 19 mm 25 mm 0,04 kg A Formad prisme Ø 25 - Aluminium 138,00 SEK för hållare med trapetsgänga 12 x 3 mm, utan o-ring Höjd: (c) Ø: (o) Vikt: 19 mm 25 mm 0,01 kg PA Formad prisme Ø 25 - Polyamid 115,00 SEK för hållare med trapetsgänga 12 x 3 mm, utan o-ring Höjd: (c) Ø: (o) Vikt: 19 mm 25 mm 0,01 kg SPECIALERBJUDANDE Set Formad prisme Ø 25 Duo prismat är på grund av dess dubbla funktion kompatibel till alla borrhål och skruva fast klämmor system Torget skapar en stabil yta för alla runda rör. Prismat kan också användas för platt svetsning församlingar, på grund av planat hörnen. Polyamidhjul typ prismat används för scratchkänsliga ytor. 414,00 SEK (istället för 460,00 SEK) 4x Set 69

70 16 TVINGAR & TILLBEHÖR Pressa bollen för skruv klämmor Pressa bollen för skruv klämmor utformades särskilt för fastspänning i hörnen eller spår. Genom att pressa bollen till bollen huvudet av tråd spindeln, det blir flexibel och det kan följaktligen fastställas till församlingarna. Den kan ersättas och rengöras genom att helt enkelt ta bort bollen huvudet. Pressa bollen finns i olika material. Polyamid pressa bollen används för scratch-känsliga ytor. Rostfritt stål pressa bollen används för metaller som är okänsliga för repor (rost prevention) Pressa bollen för skruv klämmor - behandlat 81,00 SEK för hållare med trapetsgänga 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 13 mm 20 mm 0,02 kg E Pressa bollen för skruv klämmor - Rostfritt stål 115,00 SEK för hållare med trapetsgänga 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 13 mm 20 mm 0,02 kg PA Pressa bollen för skruv klämmor - Polyamid 92,00 SEK för hållare med trapetsgänga 12 x 3 mm Höjd: (c) Ø: (o) Vikt: 13 mm 20 mm 0,01 kg Pressa bollen för skruv klämmor - behandlat 138,00 SEK trapets-tråd 12 x 3 mm, för kunden specifik anpassning Höjd: (c) Ø: (o) Vikt: 25 mm 25 mm 0,07 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Polyamid 70

71 TVINGAR & TILLBEHÖR 16 71

72 16 PRISMOR & STÖDER Variabel prisme Ø /120 med inskruvad kragen Vario Prisma Ø 50, som lämpar sig för både rundade och 45 vridna kvadrat rör med en diameter upp till 80 mm, på grund av dess 90 och 120 vinklar. Dessutom kan prisman användas universellt för alla 16 mm borrhål. Prisma med adapter kan sättas fast i borrhålen. För att placera prisman fritt, kan du enkelt skruva loss adaptern från prisman. Om nödvändigt, kan arbetshöjden av prisma varieras genom en förlängning. Polyamidhjul typ prismat används för scratch-känsliga ytor Variabel prisme Ø /120 med inskruvad kragen - behandlat 357,00 SEK M10-gänga till exempel prisme förlänger Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,21 kg A Variabel prisme Ø /120 med inskruvad kragen - Aluminium 483,00 SEK M10-gänga till exempel prisme förlänger Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,07 kg PA Variabel prisme Ø /120 med inskruvad kragen - Polyamid 460,00 SEK M10-gänga till exempel prisme förlänger Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,03 kg Variabel prisme Ø /120 utan gäng - behandlat 368,00 SEK Prisma kan vara fast med bultar Höjd: (c) Ø: (o) Vikt: 35 mm 50 mm 0,39 kg SPECIALERBJUDANDE Set Variabel prisme Ø / 120 Vario Prisma Ø 50, som lämpar sig för både rundade och 45 vridna kvadrat rör med en diameter upp till 80 mm, på grund av dess 90 och 120 vinklar. Dessutom kan prisman användas universellt för alla 16 mm borrhål ,00 SEK (istället för 1.428,00 SEK) 4x Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Aluminium = Polyamid

73 PRISMOR & STÖDER 16 Prisme Ø med inskruvad kragen Prism Ø 80 med 120 vinkel, som lämpar sig för rör med en diameter på upp till 120 mm. Prisman skapar ett stabilt underlag särskilt för runda rör och kan användas för alla 16 mm borrhål. Prisma med adapter kan sättas fast i borrhålen. För att placera prisman fritt, kan du enkelt skruva loss adaptern från prisman. Om nödvändigt, kan arbetshöjden av prisma varieras genom en förlängning. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat / nitrerad 391,00 SEK M10-gänga till exempel prisme förlänger Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 80 mm 0,77 kg A Prisme Ø med inskruvad kragen - Aluminium 598,00 SEK M10-gänga till exempel prisme förlänger Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 80 mm 0,77 kg PA Prisme Ø med inskruvad kragen - Polyamid 598,00 SEK M10-gänga till exempel prisme förlänger Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 80 mm 0,77 kg Set av adapter 7 stycken 7- bitar set uppsättning ger möjlighet att skapa höj- och sänkbara arbetsytor. De individuell stöd kan utnyttjas för att kompensera för höjdskillnader av 1-60 mm. För att uppnå den avsedda höjden exakt, är den lägsta läge av stöden 1 mm. Mätningarna anges på de särskilda skivor. Stöden kan justeras enkelt och exakt med hjälp av O-ringar. Set av stöd kan sättas in universellt i alla borrhål av typ 16. M10-gänga på insidan av stöden möjliggör fastsättning av kundspecifika komponenter eller prismor steg utbud av skivor: 1 / 2 / 3 / 5 / 10 / 20 mm Set av adapter 7 stycken - behandlat 368,00 SEK Höjd: (c) Ø: (o) Vikt: 65 mm 25 mm 0,17 kg Stöd förlängare - behandlat 184,00 SEK Höjd: (c) Ø: (o) Vikt: 65 mm 25 mm 0,09 kg Rad stödåtgärder skivor 184,00 SEK Höjd: (c) Ø: (o) Vikt: - 25 mm 0,08 kg 73

74 16 PRISMOR & STÖDER Prisme förlänger Prism förlängningen kan snabbt och säkert fastskruvad i alla prismor och möjliggör positionering av prismat på olika höjder i kombination med distanser (Artikelnr ). Med skruvstödet (Artikelnr ) en steglös positionering är möjlig. Med spåret kan Prism Extension fästas till andra förlängningar eller kopplas till en anpassad konstruktion Prisme förlänger 50 - behandlat 173,00 SEK Längd: (a) Ø: (o) Vikt: 50 mm 16 mm 0,08 kg Prisme förlänger behandlat 219,00 SEK Längd: (a) Ø: (o) Vikt: 100 mm 16 mm 0,15 kg Skruv för prisme stöd - behandlat 69,00 SEK Längd: (a) Ø: (o) Vikt: 10 mm 16 mm 0,02 kg Specialskruv 69,00 SEK för prismor System 16 Längd: (a) Ø: (o) Vikt: 10 mm 16 mm 0,02 kg SPECIALERBJUDANDE Set Prisme förlänger Prism förlängningen kan snabbt och säkert fastskruvad i alla prismor och möjliggör positionering av prismat på olika höjder i kombination med distanser (Artikelnr ) ,00 SEK 2x x x (istället för 1.152,00 SEK) Set = Produkter som produserat till lager = Produkter som produseras av order 74

75 PRISMOR & STÖDER 16 Skruv stöd Skruven stöd är speciellt avsedd för justeringar i höjd i intervallet 55 till 75 mm. Höjden ersättning kan tydligt ökas genom prisma förlängningar och uppsättningen av stöden Skruv stöd Ø 50 - behandlat 322,00 SEK Höjd: (c) Ø: (o) Vikt: mm 50 mm 0,71 kg Uppspänningskona Genom att helt enkelt fästa en fastspänning kon, kan runda och fyrkantiga rör klämmas fast tills en diameter av < 45 mm. Den fastspänning konen fästs med bultar Uppspänningskona - behandlat / nitrerad 150,00 SEK Höjd: (c) Ø: (o) Vikt: 40 mm 45 mm 0,26 kg 75

76 16 SNABBSPÄNNANORDNINGAR & ADAPTER Vertikala växla klämman med adapter Vertikala växla klämman med Adapter användas universellt med 16 mm borrhål. Den vertikala clamp framkallar ytterst i funktionalitet i samband med den universella stoppa, (Artikelnr N). Ytterligare Snabbfixerings tvingar finns på Internet på Vertikala växla klämman med adapter 391,00 SEK Adapter Vikt: 0,95 kg Vertikala växla klämman 253,00 SEK Vikt: 0,39 kg Horisontella växla klämman med adapter Horisontella växla klämman med Adapter kan användas universellt med alla 16 mm borrhål. Vevstake klämman framkallar ytterst i funktionalitet i samband med den universella stoppa (Artikelnr N). Ytterligare Snabbfixerings tvingar finns på Internet på Horisontella växla klämman med adapter 426,00 SEK Adapter Vikt: 0,91 kg Horisontella växla klämman 288,00 SEK Vikt: 0,40 kg = Produkter som produserat till lager = Produkter som produseras av order 76

77 SNABBSPÄNNANORDNINGAR & ADAPTER 16 Adapter med hål / Adapter utan hål Adapter med många hål. Kan användas i alla 16 mm borrhål. Med integrerad O-ring uppnås högst passande noggrannhet Adapter med hål Ø 48 / 15 - behandlat 138,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 22 mm 48 mm 15 mm 0,20 kg Adapter utan hål Ø 48 / 15 - behandlat 138,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 22 mm 48 mm 15 mm 0,25 kg MS=Materialtjocklek; 77

78 16 TILLBEHÖR Sub Table Box Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord Sub Table Box för system ,00 SEK målade Längd: (a) Bredd: (b) Höjd: (c) Vikt: 630 mm 510 mm 420 mm 34,76 kg Nytt i sortimentet Sub Table Box för System 16 Basic 3.071,00 SEK målade Längd: (a) Bredd: (b) Höjd: (c) Vikt: 630 mm 510 mm 420 mm 34,53 kg Nytt i sortimentet Låda 60 mm 1.242,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 60 mm 7,10 kg Låda 120 mm 1.426,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 120 mm 8,70 kg Låda 180 mm 1.530,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 180 mm 9,10 kg Låda 240 mm 1.633,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 240 mm 9,50 kg = Produkter som produserat till lager = Produkter som produseras av order 78

79 TILLBEHÖR 16 SPECIALERBJUDANDE Sub Table Box inkl lådor (2x ) för system 16 Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord ,00 SEK (istället för 6.131,00 SEK) 1x x SPECIALERBJUDANDE Sub Table Box inkl lådor (2x ) för System 16 Basic Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord ,00 SEK (istället för 6.131,00 SEK) 1x x

80 16 TILLBEHÖR Skruvstycke Grundutrustningen för varje verkstad är ett pålitlig skruvstycke. Siegmund skruvstycke erbjuder förbättrad effektivitet. För att fixa bänkskruven krävs spännbultar och, vid behov, reducering av bussningar Premium skruvstäd 100 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 14,00 kg Nytt i sortimentet Standard skruvstäd 100 för system ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 5,00 kg Nytt i sortimentet Premium skruvstäd 125 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 19,40 kg Nytt i sortimentet Standard skruvstäd 125 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 14,00 kg Nytt i sortimentet Verktygsvagn Verktyget vagnen erbjuder tillräckligt med utrymme för dina Siegmund tillbehör. En bra översikt över alla verktyg. Stora vinklar är praktiskt och säkert lagrade i insidan av vagnen. Verktygen kan transporteras snabbt till olika arbetsplatser på grund av de svängbara hjul Verktygsvagn - målade 5.279,00 SEK Max. total vikt 240kg Längd: (a) Bredd: (b) Höjd: (c) Vikt: 555 mm 560 mm 680 mm 30,00 kg = Produkter som produserat till lager = Produkter som produseras av order 80

81 TILLBEHÖR 16 Verktygsvägg Med verktygsvägg Siegmund finns tillbehör alltid snabbt inom räckhåll. Den kan lätt fixeras med bultar till bordet eller med skruvar i väggen Verktygsvägg - målade 2.162,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 500 mm 50 mm 500 mm 7,40 kg Modul för verktygsvägg Med den modulära toolwall kan du skapa din egen personliga toolwall med hjälp av alla typer av komponenter och sammansättningar. Modul (med en innehavare av typ 16) är lämplig för skruv klammer, prismor och bultar. Modul (utan en hållare) är endast lämplig för prismor och bultar. Med hjälp av PIN-koden kan du lägga alla komponenter med en borr hål på typ 16 på väggen. Behövs tillbaka styrelsen ingår inte i leverans. Enligt vår mening är en styrelse med en tjocklek av minst 5 cm som var glueded upprepade gånger lämplig Modul för verktygsvägg med hållare - målade 633,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 500 mm 80 mm 90 mm 16 mm 1,90 kg Modul för verktygsvägg Utan spår - målade 449,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 500 mm 80 mm 90 mm 16 mm 1,60 kg Skruv till verktygsvägg - behandlat 127,00 SEK 10 bitar/förpackning Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 22 mm mm 0,01 kg 81

82 16 TILLBEHÖR Skyddsvägg för svetsning Med skyddsvägg för svetsning kan du dela ditt bord i två arbetsområden. Du definierar position och storlek för de arbetande områdena enligt respektive krav. Väggen skyddar för svetssprut från arbetsområdet. Skyddsväggen är gjord av Zink och är fast med två bultar. (väggen är inte är skyddat för repor på grund av produktionsmässiga skäl) Skyddsvägg för svetsning 1.656,00 SEK färgade lackering som custome-made produkt möjligt mot en extra avgift Längd: (a) Bredd: (b) Höjd: (c) Vikt: mm 50 mm 800 mm 23,00 kg Snabbspännbult, övergång kort 28 -> 16 - behandlat 483,00 SEK Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 75 mm 40 mm 55 kn 10 Nm 10 kn 0,32 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Jordanslutningen Jordanslutningen säkerställer en 100% kontakt till bordet vid svetsning. Genom jordanslutningen finns ingen risk för överhettning. Enkel montering av fästande i borrhållen. Ladda upp till 500 ampere, Kabel tvärsnitt mm² Jordanslutningen Comfort 426,00 SEK Vikt: 0,66 kg = Produkter som produserat till lager = Produkter som produseras av order 82

83 TILLBEHÖR 16 Insexnyckel Allen nyckel 4 är det praktiska stödet att dra åt bultar snabbt och enkelt. Allen nyckel 4 är perfekt för fastspänning av fastspänning bultar och skruv klämmor Insexnyckel 4 104,00 SEK gul Vikt: 0,06 kg Svetspistol hållare Svetspistolshållare kan placeras i bordets hål. Det erbjuds som ett tilbehör för din svetsning Svetspistol hållare - behandlat 207,00 SEK Höjd: (c) Vikt: 200 mm 0,27 kg 83

84 16 TILLBEHÖR Borste Borsta med en diameter av 17 mm är speciellt utvecklad för rengöring av 16 mm borrhål. Smuts ansamlingar kan enkelt tas bort med denna borste Borste Ø 17 med skyddskåpa 150,00 SEK Ø: (o) Vikt: 17 mm 0,05 kg Borste Ø 17 för borr / 10 pack 552,00 SEK Ø: (o) Vikt: 17 mm 0,05 kg Frakt fäste Transport adapter med fästplatta har en lastkapacitet på 700 kg. Det används för att förflytta svetsbord och andra tunga Siegmund element säkert och enkelt. Monteras snabbt och enkelt med fyra spännbultar. De allmänna reglerna för användning av transportfästen måste följas. Lastförmågan kan minskas avsevärt, beroende på driftsförhållandena. Under transport kan bordet inte höjas mer än 100 mm, och ingen är tillåten under bordet. Dessutom kan adaptern användas som en enkel fästanordning för spännband. För din säkerhet, Vänligen observera följande säkerhetsföreskrifter: Ringmutter måste vara helt fastskruvad. Ringmutter måste vara platt mot ytan. Längden på gängan måste vara tillräckligt. Dra i sidled bör undvikas Frakt fäste med infästning plattan 552,00 SEK 700 kg bärförmågan (med 4x ) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 100 mm 100 mm 25 mm 1,7 kg N Frakt fäste för arbete bord 28 och 16 - nitrerad 909,00 SEK 2500 kg bärförmågan (med 2x ), 1000 kg bärförmågan (med 2x ), 700 kg bärförmågan (med 2x ) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 100 mm 165 mm 4,50 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

85 TILLBEHÖR 16 85

86 22 STOPP Excenterstopp Excenterstopp är oändligt användbara genom att enkelt vrida dem till det läga som önskas. Smidig och utrymmesbesparande N Excenterstopp Ø nitrerad 207,00 SEK även användbar som ett stöd Ø: (o) MS: (d) Vikt: 100 mm 18 mm 1,04 kg N Excenterstopp Ø 60 med M10-gängning - nitrerad 207,00 SEK för massa anslutningar Ø: (o) MS: (d) Vikt: 60 mm 18 mm 0,33 kg MS=Materialtjocklek; SPECIALERBJUDANDE Set Excenterstopp Excenterstopp är oändligt användbara genom att enkelt vrida dem till det läga som önskas. Smidig och utrymmesbesparande. 748,00 SEK (istället för 828,00 SEK) 4x N Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala

87 STOPP 22 Universal Stopp 150 L Den universella stoppa 150 L är kunna justera varje element just genom avlånga spåret i en rad mm N Universal Stopp 150 L - nitrerad 288,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 150 mm 50 mm 18 mm 100 mm 0,67 kg MS=Materialtjocklek; VB=Justering möjlighet; Universal Stopp 225 L Universal Stop 225 L, genom att kombinera det avlånga hålet (0-100 mm justerbart längd) och borrhålen, kan den spännas ordentligt eller justeras steglöst. Dessutom kan den användas med prismor och adaptrar N Universal Stopp 225 L - nitrerad 449,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 225 mm 50 mm 18 mm 100 mm 1,14 kg MS=Materialtjocklek; VB=Justering möjlighet; Universal Stopp 300 Den universella stoppa 300 utvecklades speciellt för att expandera stoppa ansiktet. Ytterligare fast eller variabel stoppa möjligheter skapas som en följd av systemets tre borra hål och det ovala hålet (med en justerbar utbud av mm) N Universal Stopp nitrerad 495,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 300 mm 50 mm 18 mm 100 mm 1,54 kg MS=Materialtjocklek; VB=Justering möjlighet; 87

88 22 STOPP Universal Stopp 500 S Den universella stoppa 500 S är speciellt utvecklad för arbete med stopp och positionering på stora komponenter. Ytterligare fast eller variabel stoppa möjligheter skapas som en följd av systemet borra hål och det ovala hålet (med en justerbar utbud av mm) N Universal Stopp 500 S - nitrerad 679,00 SEK 5 system borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 500 mm 100 mm 18 mm 200 mm 6,01 kg MS=Materialtjocklek; VB=Justering möjlighet; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd 88

89 STOPP 22 89

90 22 VINKLAR Stopp- och spännvinkel 175 L Stopp- och spännvinkel 175 L, kan användas som en multifunktionell justerbar vinkel, genom att kombinera borrhål och det ovala spåret. Denna komponent fungerar också bra som ett stopp för stora delar N Stopp- och spännvinkel 175 L - nitrerad 667,00 SEK borra hål / avlång slot, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 18 mm 1,65 kg MS=Materialtjocklek; Stopp- och spännvinkel 175 VL Stopp- och spännvinkel 175 VL (Artikelnr N) med dubbelsidig borrhål kan användas som ett stöd N Stopp- och spännvinkel 175 VL - nitrerad 587,00 SEK borra hål / borra hål Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 18 mm 1,96 kg MS=Materialtjocklek; Stopp- och spännvinkel 175 WL Stopp- och spännvinkel 175 WL (Artikelnr N) med avlång hålbild ger möjlighet till steglös fastspänning N Stopp- och spännvinkel 175 WL - nitrerad 667,00 SEK avlång slot / avlång slot 100, seriellt med både dubbelsidig finskaliga, flexibel i varje riktning Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 18 mm 1,57 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skala = Skydd mot svetsloppor = Rostskydd

91 VINKLAR 22 Stopp- och spännvinkel 300 G Stop och klämma fast torget 300 G kan fastställas och steglöst justeras till följd av kombinationen av systemet borrhål och ovala hålet. Multifunktionella torget används till exempel som tabell förlängning. Denna enhet är tillverkad av högkvalitativt GGG40 material N Stopp- och spännvinkel 300 G - nitrerad 909,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 75 mm 300 mm 20 mm 5,70 kg MS=Materialtjocklek; SPECIALERBJUDANDE Set Stopp- och spännvinkel 300 G Stop och klämma fast torget 300 G kan fastställas och steglöst justeras till följd av kombinationen av systemet borrhål och ovala hålet. Multifunktionella torget används till exempel som tabell förlängning. Denna enhet är tillverkad av högkvalitativt GGG40 material ,00 SEK (istället för 2.578,00 SEK) 2x N 2x Set Stopp- och spännvinkel 500 G Stop och klämma fast torget 500 G kan fastställas och steglöst justeras till följd av kombinationen av systemet borrhål och ovala hålet. Multifunktionella torget används till exempel som tabell förlängning. Denna enhet är tillverkad av högkvalitativt GGG40 material N Stopp- och spännvinkel 500 G - nitrerad 1.173,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 193 mm 75 mm 493 mm 20 mm 7,80 kg MS=Materialtjocklek; 91

92 22 VINKLAR Stopp- och spännvinkel 500 G med Vridvinkel Stopp- och spännvinkel 500 G kan vara fast och justeras steglöst till följd av kombinationen av system borrhål och det avlånga hålet. Den multifunktionella torget kan användas t.ex. som bords förlängning. Den här produkten är tillverkad av hög kvalitet GGG40 material N Stopp- och spännvinkel 500 G med Vridvinkel vänster - Gjutjärn / nitrerhärdad 1.702,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 276 mm 95 mm 500 mm 20 mm 11,60 kg N Stopp- och spännvinkel 500 G med Vridvinkel höger - Gjutjärn / nitrerhärdad 1.702,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 276 mm 95 mm 500 mm 20 mm 11,60 kg MS=Materialtjocklek; Stopp- och spännvinkel 300 GK Stopp- och spännvinkel 300 GK, ger en mängd olika alternativ för fastspänning, på grund av dess tredimensionalitet. De har utvecklats speciellt för tunga delar. De fungerar både som ett stopp samt som bordsförlängning. För att uppnå maximal stabilitet, är Stopp- och spännvinkel tillverkade av GGG40 segjärn. Rekommenderas att beställas parvis N Stopp- och spännvinkel 300 GK vänster - nitrerad 1.576,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 300 mm 20 mm 11,50 kg N Stopp- och spännvinkel 300 GK höger - nitrerad 1.576,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 300 mm 20 mm 11,50 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skala = Skydd mot svetsloppor = Rostskydd

93 VINKLAR 22 Stopp- och spännvinkel 600 GK / 800 GK Stopp- och spännvinkel 600 GK / 800 GK avslöjar en mängd fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning med tunga delar. Det används både som gräns stopp och en tabell förlängning. För att få högsta möjliga stabilitet, är Stop och klämma fast torget tillverkad av GGG40. Beställning i par rekommenderas. Ytterligare borrad på stoppsidan för mer stabilitet N Stopp- och spännvinkel 600 GK vänster - nitrerad 2.404,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 373 mm 95 mm 600 mm 20 mm 21,80 kg N Stopp- och spännvinkel 600 GK höger - nitrerad 2.404,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 373 mm 95 mm 600 mm 20 mm 21,80 kg N Stopp- och spännvinkel 800 GK vänster - nitrerad 3.738,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 373 mm 95 mm 800 mm 20 mm 25,80 kg N Stopp- och spännvinkel 800 GK höger - nitrerad 3.738,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 373 mm 95 mm 800 mm 20 mm 25,80 kg MS=Materialtjocklek; 93

94 22 VINKLAR Stopp- och spännvinkel 300x195 Stop och fastspänning vinkel 300x195 är en flexibel och justerbar vinkel som kan användas med en mängd kombinationer. Vinkeln har både runda och ovala hål. Topplattan möjliggör ytterligare kombinationer: för kombinationer med ytterligare vinklar eller använd tillsammmans med adapter för verktyg som prismor eller klämmor N Stopp- och spännvinkel 300x195 - nitrerad 748,00 SEK seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 195 mm 75 mm 300 mm 20 mm 6,74 kg MS=Materialtjocklek; Universal gradvinkel hydromekanisk fastspänning Det stora universella torget underlättar vinkel strukturer med hög behålla krafterna som orsakas av fastsättnings-hydromekaniska. Denna vinkel är oändligt mycket variabel i intervallet från 0 till 225. Inställningen kan ställas in exakt med en digital vinkel mätare, som inte ingår i leverans. Matchande 14 mm insexnyckel finns som Artikelnr Universal gradvinkel hydromekanisk fastspänning - behandlat 5.049,00 SEK SL: (e) Vikt: 475 mm 23,00 kg SL=sidlängd; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skala = Skydd mot svetsloppor = Rostskydd 94

95 VINKLAR 22 Torget U-formen 200/150 U profilen 200/150 (sidor 150 mm) är idealisk som en bord förlängning, för vertikala uppställningar, och även som en robust anslutning mellan två svetsbord. borden skruvas ihop med hjälp av anslutningsbultar (Artikelnr N). Om en bord förlängas mer än 1000 mm utan bord mellan måste U-profilen monteras med ben. Det diagonala rutnätet av hål får man massor av kombinationer och möjligheter med montering av vinklar och stopp. 100x100 mm rutnät underlättar monteringen. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P). För bilder på varje storlek, vänligen gå till P Torget U-formen 200x200x150 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 200 mm 150 mm 18 mm 19,00 kg 3.186,00 SEK P Torget U-formen 500x200x150 plasma-nitrerad yta 500 mm 200 mm 150 mm 18 mm 43,00 kg 4.117,00 SEK P Torget U-formen 1000x200x150 plasma-nitrerad yta mm 200 mm 150 mm 18 mm 75,00 kg 6.705,00 SEK P Torget U-formen 1500x200x150 plasma-nitrerad yta mm 200 mm 150 mm 18 mm 107,00 kg 8.982,00 SEK P Torget U-formen 2000x200x150 plasma-nitrerad yta mm 200 mm 150 mm 18 mm 141,00 kg ,00 SEK 95

96 22 BULTAR Snabbkopplingsbult Skinande snabbkopplingsbult med turnlock fästelement är den idealiska förbindande elementet mellan Siegmund underenheter. Snabb fastspänning bultarna kännetecknas av särskilt stora bollar, som skyddar fas i borrhål till följd av mycket lätta marktryck. Den fjärde bollen i centrum minskar inre friktion och förstärker kraften i handratten. Den nya versionen av bulten avgår på o-ringar, men är ändå lätt att rengöra. Bulten har ytterligare optimerats. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Snabbkopplingsbult kort - behandlat 380,00 SEK för fastspänning av två komponenter, med skruvlock Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 83 mm 22 mm 130 kn 15 Nm 15 kn 0,27 kg Snabbkopplingsbult lång - behandlat 472,00 SEK för fastspänning av tre komponenter, med skruvlock Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 101 mm 22 mm 130 kn 15 Nm 15 kn 0,32 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Universal Bult Comfort Belagd Universal Bolt (lås bult), perfekt kopplingselement för Siegmund element. Det används när element av olika materialtjocklek skall sammankopplas. Spänn område för kort Universal Bolt är 33 till 39 mm. Den långa Universal Bolt har en spännområde på 51 till 57 mm. De stora kulor byter tryckcentrum i riktning mot utsidan, och förhindrar en förskjutning av materialet på grund av lågt yttryck, när det finns höga spännkrafter i riktning mot borrhålet. Universal Bolt spänns med den integrerade hjulet eller med en insexnyckel 14 (Artikelnr ). Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Universal Bult Comfort kort - behandlat 403,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 93 mm 22 mm 150 kn 15 Nm 15 kn 0,35 kg Universal Bult Comfort lång - behandlat 495,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 111 mm 22 mm 130 kn 15 Nm 15 kn 0,41 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order 96

97 BULTAR 22 Positioneringsbult Positionering bultar avsedda för att justera torg, som endast kan vara fast på plats med en fastspänning bult, för att byta ut till en låg kostnad en andra en. Dessutom kan olika rutor bildas genom att markera dem ut, e.g. 90 eller 45. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Positioneringsbult - behandlat 115,00 SEK Längd: (a) Ø: (o) Vikt: 56 mm 22 mm 0,21 kg Spännings bult flat Skinande spännings bulten flat är förutbestämd för avlångt hål. Dess syfte är, liksom försänkt bult, att minska höjden på församlingen. Idealisk för sladdlös skruvdragare med upp till 25 Nm vridmoment. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Spännings bult flat kort - behandlat 345,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 57 mm 22 mm 130 kn 15 Nm 15 kn 0,15 kg Spännings bult flat lång - behandlat 403,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 75 mm 22 mm 130 kn 15 Nm 15 kn 0,20 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; 97

98 22 BULTAR Försänkta bultar Försänkta bultar används som en dold anslutning mellan Siegmund-komponenter. Dess design matchar andra anslutande bultarna med fyra bollar. Huvudet försvinner in i borrhålet så att ingenting sticker ut av den spända delen. Försänkt bult är inte lämplig för användning i avlånga hål. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Försänkta bultar kort - behandlat 345,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 49 mm 22 mm 130 kn 15 Nm 6 kn 0,12 kg Försänkta bultar lång - behandlat 426,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 67 mm 22 mm 130 kn 15 Nm 6 kn 0,16 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Försänkt ansluter bult Flushmount anslutningsbulten, speciellt utformad för att fungera som en fast och långsiktigt samband mellan stora Siegmund komponenter, t.ex. Bord eller U-Profiler. Infälld insexnyckel, och förmågan hos anslutningsbulten för att centrera sig, underlätta enkel montering. Den försänkta huvudet och försänkt huvud skruv är utrustade med en 10 unbrakonyckel för fastspänning. Anslutning Bult möjliggör robust bultning. Anslutning Bolt är inte lämplig för användning i ovala hål N Försänkt ansluter bult kort - nitrerad 161,00 SEK för anslutning av två komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 36 mm 22 mm 120 kn 15 Nm 6 kn 0,06 kg Försänkt ansluter bult lång - behandlat 219,00 SEK för anslutande o tre komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 54 mm 22 mm 120 kn 15 Nm 6 kn 0,12 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Aluminium

99 BULTAR 22 Magnetical klämma fast bulten Magnetiska spänn bulten, möjliggör snabb fastspänning utan fasspänning eller användning av verktyg. Dem ändvänds för tryckkänsliga delar som tunn plåt, samt detaljer som är tryck känsliga, t.ex. tunnplåt detaljer Magnetical klämma fast bulten 60 - Aluminium 184,00 SEK Skaft längd 25 mm Längd: (a) Ø: (o) Vikt: 60 mm 22 mm 0,06 kg 99

100 22 TVINGAR & TILLBEHÖR Professional Skruvtving Professionell Skruvtving, möjliggör snabb, kraftfull och exakt fastspänning med en mängd olika svetselement. Uppnå maximal effektivitet genom tidsbesparande, snabba justeringar och enkel demontering. För individuell modifiering, erbjuder vi speciella längder av horisontella och vertikala armar. Måtten på den horisontella armen är 30x10 mm. Dimensionerna på det lodräta armen är 30x14 mm. Dessutom är det lodräta armen förstärkt. För att säkert fästa alla typer av konstruktioner, prismorna är utbytbara. För lämpliga prismor, se sidan 102. En lång livslängd och effektivitet garanteras av polerade material, samt möjlighet att beställa reservdelar individuellt. Med den nya ratten på gjutjärns korset, kan höjden justeras inom några sekunder med skruven på sidan, som ligger på toppen av handtaget, kan kraften justeras exakt genom en vridmomentbegränsande nyckel. Ny design - Tillgänglig från Vi förbehåller oss rätten att leverera den gamla versionen till Professional Skruvtving - behandlat 564,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 5 kn 220 mm 300 mm 2,70 kg Ny design Professional Skruvtving 45 /90 Professionell skruvtving 45 / 90 ersätter standart 45 eller 90 tvinger. Denna skruvtving sätter nya standarder på grund av dess steglös vridbarhet från Att fästa alla slags typ av ramer så är prismor utbytbara. För lämpliga prismor se sidan 102. Dimensionerna på armen är 30x14 mm. En lång livslängd och effektivitet garanteras av belagd material, samt möjlighet att beställa reservdelar individuellt. Med den nya ratten på gjutjärns korset, kan höjden justeras snabbt. Genom den försänkta hexagonala insexnyckel, som ligger på toppen av handtaget, kan kraften i klämman justeras exakt med en momentnyckel. Dessutom är det lodräta armen förstärkt. Ny design - Tillgänglig från Vi förbehåller oss rätten att leverera den gamla versionen till Professional Skruvtving 45 /90 - behandlat 518,00 SEK Max. belastning Höjd: (c) Vikt: 5 kn 300 mm 2,21 kg Ny design = Produkter som produserat till lager = Produkter som produseras av order 100

101 TVINGAR & TILLBEHÖR 22 Basic runt fäste universal Standard rörtving Universal, med vridbara arm möjliggör flexibel fastspänning på + / - 42 graders vinkel. Rörtvingen kombinerar fördelarna med konventionella 45 eller 90 tvinger. Den kan användas i en vinkel samt raka, vilket resulterar i ytterligare spänn alternativ och en mer rörlig spännområde. Den horisontella runda arm med en längd av 200 mm är fullt justerbar och skapar, i kombination med den svängbara armen, en variabel spännområde. Längden av det vertikala armen är 250 mm. För att säkert fästa olika svets delar, prismorna är utbytbara. Att integrera vertikalt rör i borrhålen, för justeringsring används (Artikelnr ). Som standard, är den runda Rörtving Universal utrustad med en 135 mm gängad axel. Ny design - Tillgänglig från Vi förbehåller oss rätten att leverera den gamla versionen till Rörtving universal - behandlat 621,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 1,4 kn 265 mm 210 mm 1,91 kg Ny design Professional fast spänningen klämman Professional snabbspänningen tvingen används att spänna fast delar snabbt och kraftfullt. Trycket kan ställas in individuellt med ställskruven. Lång livslängd garanteras genom det belagda materialet, liksom möjligheten att beställa reservdelar separat. Med ställskruven på sidan kan höjden justeras på nolltid. Ny design - Tillgänglig från Vi förbehåller oss rätten att leverera den gamla versionen till Professional fast spänningen klämman - behandlat 863,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 5 kn 275 mm 300 mm 2,70 kg Ny design SPECIALERBJUDANDE Set Professional fast spänningen klämman Professional snabbspänningen tvingen används att spänna fast delar snabbt och kraftfullt. Trycket kan ställas in individuellt med ställskruven. Lång livslängd garanteras genom det belagda materialet, liksom möjligheten att beställa reservdelar separat. Med ställskruven på sidan kan höjden justeras på nolltid ,00 SEK (istället för 3.452,00 SEK) 4x Set 101

102 22 TVINGAR & TILLBEHÖR Prisma för skruvtvingar Prisma för tvingar är lämplig för fastspänning av både runda och fyrkantiga rör. Genom att fästa materialet till den ledbara huvudet, prism blir mer flexibla och kan därför fastställas till komponenten. Det kan lätt ersättas eller rengöras genom att helt enkelt ta bort huvudet. Prisman finns i olika materiella utföranden. Polyamid prisma används för rep-känsliga ytor. Rostfritt stål prisma används för metaller som är känsliga för repor (rost skydd) Prisma för skruvtvingar - behandlat 81,00 SEK för hållare med trapetsgänga 16 x 5 mm Höjd: (c) Ø: (o) Vikt: 20 mm 40 mm 0,05 kg Nytt i sortimentet E Prisma för skruvtvingar - Rostfritt stål 115,00 SEK för hållare med trapetsgänga 16 x 5 mm Höjd: (c) Ø: (o) Vikt: 20 mm 40 mm 0,04 kg Nytt i sortimentet PA Prisma för skruvtvingar - Polyamid 81,00 SEK för hållare med trapetsgänga 16 x 5 mm Höjd: (c) Ø: (o) Vikt: 20 mm 40 mm 0,01 kg Nytt i sortimentet Formad prisme Ø 40 för skruv klämmor Duo Prism, kompatibel med alla borrhål och spännverktyg i System 22, på grund av sin dubbel funktion. O-ringen ger perfekt fixering och passform. 120 vinkeln skapar en stabil stödyta för alla runda rör. De riktas hörn prismat möjliggöra arbeta med platta svetsning delar. Den Polyamid Prism används för rep känsliga ytor. Prisma polyamiden är endast lämplig för användning som en prisma för skruvtvingar Formad prisme Ø 40 - behandlat / nitrerad 150,00 SEK för hållare med trapetsgänga 16 x 5 mm Höjd: (c) Ø: (o) Vikt: 27 mm 40 mm 0,13 kg Nytt i sortimentet A Formad prisme Ø 40 - Aluminium 173,00 SEK för hållare med trapetsgänga 16 x 5 mm Höjd: (c) Ø: (o) Vikt: 27 mm 40 mm 0,06 kg Nytt i sortimentet PA Formad prisme Ø 40 - Polyamid 161,00 SEK för hållare med trapetsgänga 16 x 5 mm, utan o-ring Höjd: (c) Ø: (o) Vikt: 27 mm 40 mm 0,02 kg Nytt i sortimentet = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Polyamid = Aluminium

103 TVINGAR & TILLBEHÖR

104 22 PRISMOR & STÖDER Prisme Ø med inskruvad kragen Prismat Ø ger en stabil yta för rör med en diameter fram till 80 mm. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M10 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat 253,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,26 kg A Prisme Ø med inskruvad kragen - Aluminium 311,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,16 kg PA Prisme Ø med inskruvad kragen - Polyamid 334,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,08 kg Variabel prisme Ø /120 med inskruvad kragen Vario prisma är, på grund av dess 90 och 120 vinklar, lämpliga för både rundade och 45 fyrkantsrör med en diameter på 50 mm. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M10 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Variabel prisme Ø / 120 med inskruvad kragen - behandlat 357,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,30 kg A Variabel prisme Ø / 120 med inskruvad kragen - Aluminium 357,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,15 kg PA Variabel prisme Ø / 120 med inskruvad kragen - Polyamid 357,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,08 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Aluminium = Polyamid

105 PRISMOR & STÖDER 22 Prisme Ø med inskruvad kragen Ø prismat kan allmänt användas för rör med en diameter på 80 mm. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M10 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat 288,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 60 mm 0,58 kg A Prisme Ø med inskruvad kragen - Aluminium 334,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 60 mm 0,32 kg PA Prisme Ø med inskruvad kragen - Polyamid 357,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 60 mm 0,13 kg 105

106 22 PRISMOR & STÖDER Prisme Ø med inskruvad kragen Prisma Ø skapar en solid yta för rör med diametrar upp till 100 mm samt för alla kvadratiska rör. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M10 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat 345,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 40 mm 80 mm 1,07 kg A Prisme Ø med inskruvad kragen - Aluminium 403,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 40 mm 80 mm 0,57 kg PA Prisme Ø med inskruvad kragen - Polyamid 426,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 40 mm 80 mm 0,20 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Aluminium = Polyamid 106

107 PRISMOR & STÖDER 22 Prisme Ø med inskruvad kragen Prisma Ø 120 med en kvadrat med 157 är utformad för stora rör upp till en diameter av 400 mm. Framför allt, det skapar en solid stödyta för runda rör. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M10 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat 449,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 120 mm 1,74 kg A Prisme Ø med inskruvad kragen - Aluminium 598,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 120 mm 0,91 kg PA Prisme Ø med inskruvad kragen - Polyamid 644,00 SEK M10-gänga till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 120 mm 0,30 kg SPECIALERBJUDANDE Set Prisme Ø behandlat Prisma med adapter kan sättas fast i borrhålen. För att placera prisman fritt, kan du enkelt skruva loss adaptern från prisman. Om nödvändigt, kan arbetshöjden av prisma varieras genom en förlängning. 805,00 SEK (istället för 898,00 SEK) 2x Set 107

108 22 PRISMOR & STÖDER Set av adapter 11-bit 11-stk distance brickor, ger möjlighet att variera höjden på stödytan. De individuella Skivor kan användas för att kompensera för mm höjdskillnader. Den lägsta graderingen av stöden är 1 mm, för att uppnå den avsedda höjden exakt. Måttet anges på varje bricka. Med hjälp av O-ringarna, kan dem justeras enkelt och exakt. Setet kan allmänt användas i alla borrhål i systemet 22. M10-gänga på insidan av stöden möjliggör fastsättning av kundspecifika komponenter eller prismor. Steg utbud av skivor: 1 / 2 / 3 / 4 / 5 / 10 / 20 / 40 / 50 mm inkl. 1/10" tumsskiva 2,54 mm Set av adapter 11-bit - behandlat 426,00 SEK Höjd: (c) Ø: (o) Vikt: 125 mm 50 mm 2,01 kg Stöd förlängare - behandlat 207,00 SEK Höjd: (c) Ø: (o) Vikt: 125 mm 50 mm 0,39 kg Rad stödåtgärder skivor 219,00 SEK Höjd: (c) Ø: (o) Vikt: - 50 mm 1,62 kg Skruv stöd Ø 80 Skruv stöd är särskilt avsedd för fina höjd justeringar i spänna av mm. Höjd ersättning ökas klart när du använder prisma tillägg i och stöder Skruv stöd Ø 80 - behandlat 529,00 SEK Höjd: (c) Ø: (o) Vikt: mm 80 mm 2,44 kg = Produkter som produserat till lager = Produkter som produseras av order 108

109 PRISMOR & STÖDER 22 Prisme förlänger Oändlig positionering är möjligt när du arbetar med distanser eller brickor (se uppsättning stöder, artikel nr eller skruv-support Artikelnr ) när du använder tillägget prisma. Tillägget prisma kan skruvas in i alla prismor snabbt och säkert. Med skruvstöd (Artikelnr ) är en steglös justering möjlig Prisme förlänger 25 - behandlat 81,00 SEK Längd: (a) Ø: (o) Vikt: 25 mm 22 mm 0,07 kg Prisme förlänger 50 - behandlat 161,00 SEK Längd: (a) Ø: (o) Vikt: 50 mm 22 mm 0,14 kg Prisme förlänger behandlat 196,00 SEK Längd: (a) Ø: (o) Vikt: 100 mm 22 mm 0,28 kg Prisme förlänger behandlat 219,00 SEK Längd: (a) Ø: (o) Vikt: 150 mm 22 mm 0,42 kg Skruv för prisme stöd - behandlat 69,00 SEK Längd: (a) Ø: (o) Vikt: 12 mm 22 mm 0,04 kg 109

110 22 SNABBSPÄNNANORDNINGAR & ADAPTER Vertikala växla klämman med adapter Vertikala växla klämman med Adapter användas universellt med 22 mm borrhål. Den vertikala clamp framkallar ytterst i funktionalitet i samband med den universella stoppa, (Artikelnr N). Ytterligare Snabbfixerings tvingar finns på Internet på Vertikala växla klämman med adapter 403,00 SEK Vikt: 0,64 kg Vertikala växla klämman 253,00 SEK Vikt: 0,39 kg Horisontella växla klämman med adapter Horisontella växla klämman med Adapter användas universellt med 22 mm borrhål. Den vertikala clamp framkallar ytterst i funktionalitet i samband med den universella stoppa, (Artikelnr N). Ytterligare Snabbfixerings tvingar finns på Internet på Horisontella växla klämman med adapter 483,00 SEK Vikt: 0,64 kg Horisontella växla klämman 288,00 SEK Vikt: 0,40 kg = Produkter som produserat till lager = Produkter som produseras av order 110

111 SNABBSPÄNNANORDNINGAR & ADAPTER 22 Adapter med hål Adapter med hål för växla klämmor kan användas universellt i alla 22 mm borrhål. Högst i passande noggrannhet uppnås genom integrerad o-ringen Adapter med hål Ø 50 / 15 - behandlat 138,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 26 mm 50 mm 15 mm 0,22 kg MS=Materialtjocklek; 111

112 22 TILLBEHÖR Skruvstycke Grundutrustningen för varje verkstad är ett pålitlig skruvstycke. Siegmund skruvstycke erbjuder förbättrad effektivitet. För att fixa bänkskruven krävs spännbultar och, vid behov, reducering av bussningar Premium skruvstäd 100 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 14,00 kg Nytt i sortimentet Premium skruvstäd 125 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 19,40 kg Nytt i sortimentet Standard skruvstäd 125 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 14,00 kg Nytt i sortimentet SPECIALERBJUDANDE Sub Table Box inkl lådor (2x ) för system 22 Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord ,00 SEK (istället för 6.131,00 SEK) 1x x = Produkter som produserat till lager = Produkter som produseras av order 112

113 TILLBEHÖR 22 Sub Table Box Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord Sub Table Box för system ,00 SEK målade Längd: (a) Bredd: (b) Höjd: (c) Vikt: 630 mm 510 mm 420 mm 35,14 kg Nytt i sortimentet Låda 60 mm 1.242,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 60 mm 7,10 kg Låda 120 mm 1.426,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 120 mm 8,70 kg Låda 180 mm 1.530,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 180 mm 9,10 kg Låda 240 mm 1.633,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 240 mm 9,50 kg Verktygsvagn Verktyget vagnen erbjuder tillräckligt med utrymme för dina Siegmund tillbehör. En bra översikt över alla verktyg. Stora vinklar är praktiskt och säkert lagrade i insidan av vagnen. Verktygen kan transporteras snabbt till olika arbetsplatser på grund av de svängbara hjul Verktygsvagn - målade 6.383,00 SEK Max. total vikt 240kg Längd: (a) Bredd: (b) Höjd: (c) Vikt: 650 mm 900 mm mm 50,00 kg 113

114 22 TILLBEHÖR Skyddsvägg för svetsning Med skyddsvägg för svetsning kan du dela ditt bord i två arbetsområden. Du definierar position och storlek för de arbetande områdena enligt respektive krav. Väggen skyddar för svetssprut från arbetsområdet. Skyddsväggen är gjord av Zink och är fast med två bultar. (Väggen är inte är skyddat för repor på grund av produktionsmässiga skäl.) Skyddsvägg för svetsning 1.656,00 SEK färgade lackering som custome-made produkt möjligt mot en extra avgift Längd: (a) Bredd: (b) Höjd: (c) Vikt: mm 50 mm 800 mm 23,00 kg Snabbspännbult, övergång kort 28 -> 22 - behandlat 483,00 SEK Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 88 mm 40 mm 130 kn 15 Nm 15 kn 0,45 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Insexnyckel 5 Insexnyckel 5, det praktiska verktyget för att dra åt skruvarna snabbt och säkert. Det är ett effektivt stöd för att arbeta med spännskruvar, skruvklämmor och mindre universella vinklar Insexnyckel 5 138,00 SEK gul Vikt: 0,09 kg = Produkter som produserat till lager = Produkter som produseras av order 114

115 TILLBEHÖR 22 Borste Borsta med en diameter på 24 mm är speciellt utvecklad för rengöring 22 mm borrhål. Smuts ansamlingar kan enkelt tas bort med denna borste Borste Ø 24 med skyddskåpa 173,00 SEK Ø: (o) Vikt: 24 mm 0,06 kg Jordanslutningen Comfort Jordanslutningen säkerställer en 100% kontakt till bordet vid svetsning. Genom jordanslutningen finns ingen risk för överhettning. Enkel montering av fästande i borrhållen. Ladda upp till 500 ampere, Kabel tvärsnitt mm² Jordanslutningen Comfort 426,00 SEK Vikt: 0,66 kg Svetspistol hållare Svetspistolshållare kan placeras i bordets hål. Det erbjuds som ett tilbehör för din svetsning Svetspistol hållare - behandlat 219,00 SEK Höjd: (c) Vikt: 200 mm 0,36 kg 115

116 22 TILLBEHÖR Frakt fäste Frakt fästet med fästande plattan kan stödja kg (med 2x ) / kg (med 2x ) belastning. Det används för att flytta svetsning bordet och andra tunga Siegmund element säkert och enkelt. Det fästs snabbt och enkelt med minst 2 fastspänning bultar. Allmänna krav för sjöfarten parentes måste iakttas när du använder fästet. Bärande förmåga kan tydligt minska, beroende på hur det används. Under transport, bordet får inte tas upp mer än 100 mm, och får ingen bo under bordet. Frakt fästet kan dessutom användas som en enkel fastsättning för bälten för att sträcka. För din säkerhet, Vänligen observera följande säkerhetsföreskrifter: Ringmutter måste vara helt fastskruvad. Ringmutter måste vara platt mot ytan. Längden på gängan måste vara tillräckligt. Dra i sidled bör undvikas N Frakt fäste med infästning plattan - nitrerad 483,00 SEK 1800 kg bärförmågan (med 2x ), 1000 kg bärförmågan (med 2x ) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 150 mm 25 mm 4,70 kg N Frakt fäste för arbete bord 28 och 16 - nitrerad 909,00 SEK 2500 kg bärförmågan (med 2x ), 1000 kg bärförmågan (med 2x ), 700 kg bärförmågan (med 2x ) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 100 mm 165 mm 4,50 kg Snabbspännbult, övergång kort 28 -> 22 - behandlat 483,00 SEK Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 88 mm 40 mm 130 kn 15 Nm 15 kn 0,45 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd 116

117 TILLBEHÖR

118 28 STOPP Excenterstopp Excenterstopp är oändligt användbara genom att enkelt vrida dem till det läga som önskas. Smidig och utrymmesbesparande N Excenterstopp Ø 60 - nitrerad 196,00 SEK lämplig där utrymme brist Ø: (o) MS: (d) Vikt: 60 mm 25 mm 0,42 kg N Excenterstopp Ø 60 med M10-gängning - nitrerad 230,00 SEK för massa anslutningar Ø: (o) MS: (d) Vikt: 60 mm 25 mm 0,41 kg N Excenterstopp Ø nitrerad 230,00 SEK även användbar som ett stöd Ø: (o) MS: (d) Vikt: 100 mm 25 mm 1,40 kg MS=Materialtjocklek; 118

119 STOPP 28 Flex Stopp 140 Stål / 182 Stål / 156 Aluminium Flex Stopp, individuellt justerbara genom den avlånga hålen, ger en mängd alternativ. På grund av dess rundade spänn sidor kan den användas i hörn, liksom fria formade spänn ytor. Flex Stop 182 sträcker sig över hålet avstånd även i diagonala applikationer. Aluminium Flex stoppa kombinerar elegant design med hög funktionalitet. Aluminium Flex stoppa är individuellt fastställbara till följd av den avlånga slot, och erbjuder därmed universal fastspänning möjligheter. Cirkulär-formade sträckning sidan erbjuder ett brett utbud av att stoppa möjligheterna i hörnen eller för fritt formade stoppa ansikten Flex Stopp 25x140 Stål - galvaniserat 207,00 SEK Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 140 mm 40 mm 25 mm 6 mm 100 mm 0,37 kg Flex Stopp 50x140 Stål - galvaniserat 288,00 SEK en lång fastspänning bult behövs Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 140 mm 40 mm 50 mm 6 mm 100 mm 0,75 kg Flex Stopp 50x182 Stål - galvaniserat 322,00 SEK en lång fastspänning bult behövs Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 182 mm 36 mm 50 mm 6 mm 150 mm 0,65 kg Flex Stopp 25x156 - Aluminium 207,00 SEK Längd: (a) Bredd: (b) MS: (d) WS: (d1) VB: (f) Vikt: 156 mm 52 mm 25 mm 12 mm 100 mm 0,30 kg MS=Materialtjocklek; WS=gods tjocklek; VB=Justering möjlighet; Universal Stopp 150 L Den universella stoppa 150 L är kunna justera varje element just genom avlånga spåret i en rad mm N Universal Stopp 150 L - nitrerad 334,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 150 mm 50 mm 25 mm 100 mm 0,78 kg A Universal Stopp 150 L - Aluminium 368,00 SEK Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 150 mm 50 mm 25 mm 100 mm 0,30 kg MS=Materialtjocklek; VB=Justering möjlighet; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd = Aluminium = Skala 119

120 28 STOPP Universal Stopp 200 L Den universella sluta 200 L är kunna justera varje element just genom avlånga spåret i en rad mm N Universal Stopp 200 L - nitrerad 403,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 200 mm 50 mm 25 mm 150 mm 1,00 kg MS=Materialtjocklek; VB=Justering möjlighet; Universal Stopp 225 L Universal Stop 225 L, genom att kombinera det avlånga hålet (0-100 mm justerbart längd) och borrhålen, kan den spännas ordentligt eller justeras steglöst. Dessutom kan den användas med prismor och adaptrar N Universal Stopp 225 L - nitrerad 518,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 225 mm 50 mm 25 mm 100 mm 1,40 kg A Universal Stopp 225 L - Aluminium 518,00 SEK Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 225 mm 50 mm 25 mm 100 mm 0,55 kg MS=Materialtjocklek; VB=Justering möjlighet; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skala = Skydd mot svetsloppor = Rostskydd = Aluminium

121 STOPP 28 Universal Stopp 250 L Universal Stop 250 L justerar exakt varje element genom det avlånga spåret inom ett område av mm. Det breda inställningsområde möjliggör användning av 2 spännbultar och gränslös diagonal fastspänning N Universal Stopp 250 L - nitrerad 426,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 250 mm 50 mm 25 mm 200 mm 1,20 kg MS=Materialtjocklek; VB=Justering möjlighet; Universal Stopp 225 L FDS Universal Stop 225 L FDS, dessutom utrustad med en fjäderbelastad del. Som ett resultat, är den 225 L FDS Universal Stop perfekt lämpade för fastspänning av metall och formade komponenter. På grund av fjädermekanismen, är ingen ytterligare fixering av arbetsstycket nödvändig, om inga större svets deformationer förväntas. Inställningsområdet av det avlånga spåret är mm. Typisk applikation: Serieproduktion Universal Stopp 225 L FDS med våren tryck bit - behandlat 518,00 SEK med våren tryck bit, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 225 mm 50 mm 25 mm 100 mm 1,40 kg MS=Materialtjocklek; VB=Justering möjlighet; 121

122 28 STOPP Universal Stopp 100 / 150 / 250 Denna universella stoppa kan vara fast monterat på plats genom systemet borrhål och finns i olika storlekar. Avståndet mellan borrhål är 50 mm N Universal Stopp nitrerad 219,00 SEK 2 system borrhål Längd: (a) Bredd: (b) MS: (d) Vikt: 100 mm 50 mm 25 mm 0,75 kg N Universal Stopp nitrerad 276,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) MS: (d) Vikt: 150 mm 50 mm 25 mm 1,10 kg N Universal Stopp nitrerad 403,00 SEK 5 system borrhål Längd: (a) Bredd: (b) MS: (d) Vikt: 250 mm 50 mm 25 mm 1,80 kg MS=Materialtjocklek; Universal Stopp 300 / 500 Den universella stoppa 300 utvecklades speciellt för att expandera stoppa ansiktet. Ytterligare fast eller variabel stoppa möjligheter skapas som en följd av systemets tre borra hål och det ovala hålet (med en justerbar utbud av mm). Universell stopp 500 är speciellt utvecklad för att expandera stopp ytan. Ytterligare fast eller variabel stopp möjligheter skapas som en konsekvens av de sju borr hålen och det ovala hålet (med ett justerbart område mm) N Universal Stopp nitrerad 518,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 300 mm 50 mm 25 mm 100 mm 1,85 kg N Universal Stopp nitrerad 679,00 SEK 7 system borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 500 mm 50 mm 25 mm 100 mm 3,30 kg MS=Materialtjocklek; VB=Justering möjlighet; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

123 STOPP 28 Universal Stopp 325 L / 525 L Universal Stop 325 L / 525 L med borrhålsystem och avlång slits (0-100 mm intervall), ger fast och flexibel inställning, för en mängd olika fastspänning alternativ N Universal Stopp 325 L - nitrerad 518,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 325 mm 50 mm 25 mm 100 mm 2,10 kg N Universal Stopp 525 L - nitrerad 656,00 SEK 7 system borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 525 mm 50 mm 25 mm 100 mm 3,50 kg MS=Materialtjocklek; VB=Justering möjlighet; Universal Stopp 500 S / 750 S / 1000 S Den universella stoppa 500 S / 750 S / 1000 S är speciellt utvecklad för arbete med stopp och positionering på stora komponenter. Ytterligare fast eller variabel stoppa möjligheter skapas som en följd av systemet borra hål och det ovala hålet (med en justerbar utbud av mm) N Universal Stopp 500 S - nitrerad 679,00 SEK 5 system borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 500 mm 100 mm 25 mm 200 mm 7,90 kg N Universal Stopp 750 S - nitrerad 840,00 SEK 10 system borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: 750 mm 100 mm 25 mm 200 mm 12,10 kg N Universal Stopp 1000 S - nitrerad 955,00 SEK 15 systemet borrhål Längd: (a) Bredd: (b) MS: (d) VB: (f) Vikt: mm 100 mm 25 mm 200 mm 16,30 kg Nu nitrerade MS=Materialtjocklek; VB=Justering möjlighet; 123

124 28 STOPP Flat vinkel 175 Den flat vinkel 175 kan vara fast fast eller steglöst justeras till följd av kombinationen av systemet borrhål och avlång slot. Platt torget är fritt justerbar över en längd av upp till 100 mm Flat vinkel 175 små - behandlat 725,00 SEK 3 systemet borrhål Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 175 mm 50 mm 25 mm 1,85 kg MS=Materialtjocklek; Flat vinkel 500 Den flat vinkel 500 kan vara fast fast eller steglöst justeras till följd av kombinationen av systemet borrhål och avlång slot. Platt torget är fritt justerbar över en längd av upp till 200 mm Flat vinkel 500 stor - behandlat 1.024,00 SEK 5 system borrhål Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 375 mm 100 mm 25 mm 12,00 kg MS=Materialtjocklek; Montering o justeringplåt Montering o justeringplåt ger en exakt justering, tillval i 10 steg eller kontinuerligt från Precision skala är det insertable flexibla N Montering o justeringplåt - nitrerad 483,00 SEK inkl. 2x Distanse bussning Längd: (a) Bredd: (b) MS: (d) Vikt: 250 mm 250 mm 5 mm 1,50 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

125 STOPP

126 28 VINKLAR Stopp- och spännvinkel 75 L Stopp- och Spännvinkel 75 L kan användas som en fastspänning för stora delar. Dessutom är den kompatibel med andra vinklar. En höj- och sänkbar stödyta kan skapas genom att kombinera det med en Stopp och Spännvinkel med avlångt hål, t.ex. 175 WL (Artikelnr N) N Stopp- och spännvinkel 75 L - nitrerad 426,00 SEK Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 75 mm 50 mm 75 mm 25 mm 1,00 kg MS=Materialtjocklek; Fastställande vinkel Fastställande vinkel kan användas som ett stopp- eller fyrkantiga element eller som ett fästelement av ytterligare torg. Dessutom med hjälp av torget fastställande kan du också ansluta svetsning bordet med golvskenor. För detta ändamål försänkt bultar (Artikelnr ) eller snabbt fastspänning bultar (Artikelnr ) är lämpliga N Fastställande vinkel - nitrerad 1.070,00 SEK Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 75 mm 150 mm 75 mm 25 mm 2,90 kg MS=Materialtjocklek; 126

127 VINKLAR 28 Stopp- och spännvinkel 175 SL / 175 ML Stopp- och spännvinkel 175 SL / 175 ML kan användas som ett stopp för stora delar. Dessutom är den kompatibel med andra vinklar och ger möjlighet att justera höjden genom att använda det avlånga hålet N Stopp- och spännvinkel 175 SL - nitrerad 702,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 75 mm 25 mm 1,40 kg N Stopp- och spännvinkel 175 ML - nitrerad 748,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 125 mm 25 mm 1,80 kg MS=Materialtjocklek; Stopp- och spännvinkel 175 WL Stopp- och spännvinkel 175 WL (Artikelnr N) med avlång hålbild ger möjlighet till steglös fastspänning N Stopp- och spännvinkel 175 WL - nitrerad 886,00 SEK avlång slot / avlång slot 100, flexibel i varje riktning Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 25 mm 1,80 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala 127

128 28 VINKLAR Stopp- och spännvinkel 175 VL Stop och fastspännings vinkel 175 mm (Artikelnr N) med dubbelsidig borrhål kan användas som ett stöd. Genom att ansluta den med stopp och spännvinkel 75 (Artikelnr N) och stop och fastspänningsvinkel 175 SL (Artikelnr N) är det möjligt att skapa ett stöd som enkelt kan justeras i höjdled N Stopp- och spännvinkel 175 VL - nitrerad 817,00 SEK borra hål / borra hål Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 25 mm 2,40 kg MS=Materialtjocklek; Stopp- och spännvinkel 175 L / 275 WL Stopp och spännvinkel 175 L / 275 WL, kan användas som en multifunktionell justerbar vinkel, genom att kombinera systemet med borrhål och det avlånga hålet. En höj- och sänkbart stöd kan skapas genom att kombinera Stop och Spänn Vinkel 75 L (Artikelnr N) och stopp och Spänn Vinkel 175 SL (Artikelnr N). Denna Vinkel fungerar också bra som ett stopp för stora delar N Stopp- och spännvinkel 175 L - nitrerad 886,00 SEK borra hål / avlång slot, seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 25 mm 1,95 kg G Stopp- och spännvinkel 175 L - gjutjärn / skinande 817,00 SEK borra hål / avlång slot Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 25 mm 1,90 kg A Stopp- och spännvinkel 175 L - Aluminium 1.001,00 SEK borra hål / avlång slot Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 175 mm 25 mm 0,80 kg N Stopp- och spännvinkel 275 WL - nitrerad 966,00 SEK borra hål / avlång slot 200 Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 275 mm 50 mm 175 mm 25 mm 2,50 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Skala = Aluminium

129 VINKLAR 28 Stopp- och spännvinkel 200 L Stop och fastspänning vinkel 200 L är en flexibel och justerbar vinkel som kan användas med en mängd kombinationer. Vinkeln har både runda och ovala hål. Topplattan möjliggör ytterligare kombinationer: för kombinationer med ytterligare vinklar eller använd tillsammmans med adapter för verktyg som prismor eller klämmor N Stopp- och spännvinkel 200 L - nitrerad 1.081,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 200 mm 25 mm 2,71 kg MS=Materialtjocklek; Stopp- och spännvinkel 275 L Stopp- och spännvinkel 275 L är som en gjutjärn square och tabell förlängning perfekt för lätta bitar. Med avlånga hål kan det också fungera som en justerbar stopp för höga delarna N Stopp- och spännvinkel 275 L - nitrerad 966,00 SEK seriellt med både dubbelsidig finskaliga Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 175 mm 50 mm 275 mm 25 mm 2,80 kg MS=Materialtjocklek; 129

130 28 VINKLAR Stopp- och spännvinkel 300 G / 500 G / 750 G Stopp- och spännvinkel 300 G / 500 G / 750 G kan fixeras och justeras steglöst på grund av kombinationen av borrhål och det avlånga spåret. Den mångsidiga vinkel kan även användas som bordsförlängning. Denna komponent är tillverkad av högkvalitativt GGG40 duktilt gjutjärn N Stopp- och spännvinkel 300 G - nitrerad 1.369,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 75 mm 300 mm 27 mm 6,52 kg N Stopp- och spännvinkel 500 G - nitrerad 1.783,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 200 mm 75 mm 500 mm 27 mm 9,40 kg N Stopp- och spännvinkel 750 G vänster - nitrerad 2.174,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 276 mm 85 mm 750 mm 27 mm 13,60 kg N Stopp- och spännvinkel 750 G höger - nitrerad 2.174,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 276 mm 85 mm 750 mm 27 mm 13,60 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skala = Skydd mot svetsloppor = Rostskydd 130

131 VINKLAR 28 Stopp- och spännvinkel 300 GK / 500 GK nitrerad Stopp- och spännvinkel 300 GK / 500 GK avslöjar en mängd fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning med tunga delar. Det används både som gräns stopp och en tabell förlängning. För att få högsta möjliga stabilitet, är Stop och klämma fast torget tillverkad av GGG40. Beställning i par rekommenderas N Stopp- och spännvinkel 300 GK vänster - nitrerad 2.151,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 300 mm 27 mm 12,90 kg N Stopp- och spännvinkel 300 GK höger - nitrerad 2.151,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 300 mm 27 mm 12,90 kg N Stopp- och spännvinkel 500 GK vänster - nitrerad 2.645,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 500 mm 27 mm 17,50 kg N Stopp- och spännvinkel 500 GK höger - nitrerad 2.645,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 500 mm 27 mm 17,50 kg MS=Materialtjocklek; SPECIALERBJUDANDE Set Stopp- och spännvinkel 500 GK nitrerad Stopp- och spännvinkel 500 GK, ger en mängd olika alternativ för fastspänning, på grund av dess tredimensionalitet. De har utvecklats speciellt för tunga delar. De fungerar både som ett stopp samt som bordsförlängning. För att uppnå maximal stabilitet, är Stopp- och spännvinkel tillverkade av GGG40 segjärn. Rekommenderas att beställas parvis. 1x N 1x N 5.290,00 SEK (istället för 7.178,00 SEK) Set 4x

132 28 VINKLAR Stopp- och spännvinkel 300 GK / 600 GK / 800 GK / 1200 GK aluminium-titan Stopp- och spännvinkel GK aluminium-titan har en mångfald av fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning av tunga delar. Det används både som ett gränsstopp och ett bord förlängning. Den yttersta stabilitet uppnås genom att vi har producerat vinkelen i en aluminium-titan material som är utvecklad för högsta hållbarhet. Beställning parvis rekommenderas Stopp- och spännvinkel 300 GK vänster - aluminium-titan 2.243,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 300 mm 27 mm 5,00 kg Stopp- och spännvinkel 300 GK höger - aluminium-titan 2.243,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 280 mm 95 mm 300 mm 27 mm 5,00 kg Stopp- och spännvinkel 600 GK vänster - aluminium-titan 3.508,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 600 mm 27 mm 8,70 kg Stopp- och spännvinkel 600 GK höger - aluminium-titan 3.508,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 600 mm 27 mm 8,70 kg Stopp- och spännvinkel 800 GK vänster - aluminium-titan 4.313,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 800 mm 27 mm 10,40 kg Stopp- och spännvinkel 800 GK höger - aluminium-titan 4.313,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 800 mm 27 mm 10,40 kg Stopp- och spännvinkel 1200 GK vänster - aluminium-titan 6.843,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm mm 27 mm 13,50 kg Stopp- och spännvinkel 1200 GK höger - aluminium-titan 6.843,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm mm 27 mm 13,50 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Skala = Aluminium = Titan

133 VINKLAR 28 SPECIALERBJUDANDE Set Stopp- och spännvinkel 300 GK aluminium-titan Stopp- och spännvinkel GK aluminium-titan har en mångfald av fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning av tunga delar. Det används både som ett gränsstopp och ett bord förlängning. Den yttersta stabilitet uppnås genom att vi har producerat vinkelen i en aluminium-titan material som är utvecklad för högsta hållbarhet. Beställning parvis rekommenderas ,00 SEK (istället för 4.486,00 SEK) 1x x Set 133

134 28 VINKLAR Stopp- och spännvinkel 600 GK / 800 GK nitrerad Stopp- och spännvinkel 600 GK / 800 GK avslöjar en mängd fastspänning möjligheter på grund av dess tre dimensionerna. Det var speciellt utformad för användning med tunga delar. Det används både som gräns stopp och en tabell förlängning. För att få högsta möjliga stabilitet, är Stop och klämma fast torget tillverkad av GGG40. Beställning i par rekommenderas N Stopp- och spännvinkel 600 GK vänster - nitrerad 3.197,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 600 mm 27 mm 22,50 kg N Stopp- och spännvinkel 600 GK höger - nitrerad 3.197,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 600 mm 27 mm 22,50 kg N Stopp- och spännvinkel 800 GK vänster - nitrerad 3.922,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 800 mm 27 mm 27,00 kg N Stopp- och spännvinkel 800 GK höger - nitrerad 3.922,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 376 mm 95 mm 800 mm 27 mm 27,00 kg MS=Materialtjocklek; Stopp- och spännvinkel 500 G med Vridvinkel Stopp- och spännvinkel 500 G kan vara fast och justeras steglöst till följd av kombinationen av system borrhål och det avlånga hålet. Den multifunktionella torget kan användas t.ex. som bords förlängning. Den här produkten är tillverkad av hög kvalitet GGG40 material N Stopp- och spännvinkel 500 G med Vridvinkel vänster - Gjutjärn / nitrerhärdad 2.507,00 SEK stoppa vänster, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 276 mm 95 mm 500 mm 27 mm 11,50 kg N Stopp- och spännvinkel 500 G med Vridvinkel höger - Gjutjärn / nitrerhärdad 2.507,00 SEK stoppa höger, seriellt med fina skala Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 276 mm 95 mm 500 mm 27 mm 11,50 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skala = Skydd mot svetsloppor = Rostskydd

135 VINKLAR 28 Vinkel för rotation 275 Rotationsvinkeln görs med steglös inställning av spänn element med borrhål system av ett vinkelområde på 180. Optimal fixering uppnås genom att använda 2 spännbultar samtidigt N Vinkel för rotation nitrerad 3.002,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 180 mm 250 mm 275 mm 10,20 kg Glidplatta Verktyget "basglidare" med två axlar möjliggör justering av vinklar. En tredje axel kan skapas genom att lägga till en andra "basglidare". Denna komponent är tillverkad av högkvalitativt GGG40 formbart gjutjärn N Glidplatta - nitrerad 2.772,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 350 mm 300 mm 50 mm 16,00 kg Universalvinkel med mekanisk fastspänning Universal Vinkel med mekanisk inställning, perfekt för jobb med olika vinkel inställningar. Varje vinkel grad mellan 10 och 150 kan ställas in. Vinkeln justeras med hjälp av inställningsmallen och en insexnyckel. Mall medföljer leveransen N Universalvinkel med mekanisk fastspänning - nitrerad 3.255,00 SEK inkl hål mall SL: (e) Vikt: 350 mm 14,50 kg SL=sidlängd; 135

136 28 VINKLAR Universal gradvinkel hydromekanisk fastspänning Det stora universella torget underlättar vinkel strukturer med hög behålla krafterna som orsakas av fastsättnings-hydromekaniska. Denna vinkel är oändligt mycket variabel i intervallet från 0 till 225. Inställningen kan ställas in exakt med en digital vinkel mätare, som inte ingår i leverans. Matchande 14 mm insexnyckel finns som Artikelnr Universal gradvinkel hydromekanisk fastspänning - behandlat 5.394,00 SEK SL: (e) Vikt: 475 mm 23,00 kg SL=sidlängd; Hörn anslutning i gjutjärn Standard hörnet anslutning gjutjärnet ger mer arbetsutrymme som det finns möjlighet att förlänga bordet diagonalt med en kvadrat med 45. Hörnet anslutningen kan vara fast inställd och är kompatibel som ett prisma, stoppa eller anslutning till alla andra rutor. Hörnet anslutningen är extremt stabil och ger anslutande-, stopp- och fastspänning possabilities på 5 sidor (Artikelnr N). Denna komponent är tillverkad av högkvalitativt GGG40 formbart gjutjärn N Hörn anslutning stor i gjutjärn - nitrerad 2.565,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 200 mm 170 mm 15,70 kg Justerbar vinkel Gjutjärn Justerbar vinkel kan användas som en anslutning mellan två stopp - och fastspänning torg, skapar inte bara ytterligare stöd, utan också ytterligare variabel och fasta stopp- och fastspänning möjligheter. Dessutom kan rörliga torget fungera som en fyrsidig tabell utsträckande, en Tabellinställningar eller en stop bar. Särskilt i begränsat utrymme öppnar rörliga torget upp en enorm potential för möjliga kombinationer och applikationer. Denna komponent är tillverkad av högkvalitativt GGG40 formbart gjutjärn N Justerbar vinkel - Gjutjärn / nitrerhärdad 2.266,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 500 mm 100 mm 100 mm 15,80 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

137 VINKLAR 28 Spännplåt Förutom de många variationerna av U- och L-rutor vi utvecklad fastspänning kuben. Med sina 50 mm borrar rutnät, det ger maximal flexibilitet till önskad plats P Spännplåt 400x350x200 - plasma-nitrerad yta 6.026,00 SEK fem-sidig Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 400 mm 350 mm 200 mm 25 mm 60,00 kg MS=Materialtjocklek; Stöd och fastspänning ram Stöd och fastspänning ram ger möjlighet till sammankoppling av olika element och kan användas som en tabell förlängning eller en konsol. Systemet borrhål med ett 50 mm rutnät på alla fem sidor ger för ett stort antal möjliga kombinationer. Både fasta och variabla gräns stopp är möjliga i borrhål och avlånga hålen. Denna komponent är tillverkad av högkvalitativt GGG40 formbart gjutjärn N Stöd och fastspänningsram i gjutjärn 300x200x100 höger - nitrerad 2.726,00 SEK stoppa höger Längd: (a) Bredd: (b) Höjd: (c) Vikt: 300 mm 200 mm 100 mm 19,50 kg N Stöd och fastspänningsram i gjutjärn 300x200x100 vänster - nitrerad 2.726,00 SEK stoppa vänster Längd: (a) Bredd: (b) Höjd: (c) Vikt: 300 mm 200 mm 100 mm 19,50 kg 137

138 28 VINKLAR Torget U-formen 200/100 avlång slot U-formen 200/100 med avlång hålbild överensstämmer med u-formad torget 200/100. Med dess ytterligare ovala hål är det ännu mer flexibelt användbar. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P, P, P, P, P). För bilder på varje storlek, vänligen gå till P P P P Torget U-formen 500x200x100 avlång slot vänster plasma-nitrerad yta Torget U-formen 500x200x100 avlång slot höger plasma-nitrerad yta Torget U-formen 1000x200x100 avlång slot vänster plasma-nitrerad yta Torget U-formen 1000x200x100 avlång slot höger plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 200 mm 100 mm 25 mm 40,00 kg 4.370,00 SEK 500 mm 200 mm 100 mm 25 mm 40,00 kg 4.370,00 SEK mm 200 mm 100 mm 25 mm 72,00 kg 6.877,00 SEK mm 200 mm 100 mm 25 mm 72,00 kg 6.877,00 SEK = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd P P P P 138

139 VINKLAR 28 Torget U-formen 200/100 Fyrkant U-Profiler 200/100 (sidorna 100 mm), idealiskt som en bord förlängning för vertikala uppställningar, liksom en stabil förbindelse mellan två svetsbord. Profilen är fast monterad på bordet med hjälp av fastspänningsbultar (Artikelnr N). Om profilen används som en bords förlängning som överstiger 1000 mm, måste det stödjas av ett bordsben. Den diagonala hål arrangemang möjliggör många Spänn- och kombinationsmöjligheter med vinklar och stopp. 100x100 mm rutnät av hål förenklar placering. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P, P, P, P, P). För bilder på varje storlek, vänligen gå till P Torget U-formen 500x200x100 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 200 mm 100 mm 25 mm 31,00 kg 3.623,00 SEK P Torget U-formen 1000x200x100 plasma-nitrerad yta mm 200 mm 100 mm 25 mm 75,00 kg 6.187,00 SEK P Torget U-formen 1500x200x100 plasma-nitrerad yta mm 200 mm 100 mm 25 mm 108,00 kg 9.396,00 SEK P Torget U-formen 2000x200x100 plasma-nitrerad yta mm 200 mm 100 mm 25 mm 141,00 kg ,00 SEK P P P P 139

140 28 VINKLAR Spänn skena Spännskena är ett särskilt kompakt fastspännings verktyg. Enkelt att justera. Avståndet mellan borrhål är 100 mm. Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: P Spänn skena nitrerad mm 100 mm 100 mm 25 mm 48,00 kg 6.095,00 SEK P Spänn skena nitrerad mm 100 mm 100 mm 25 mm 95,00 kg 9.787,00 SEK P Spänn skena nitrerad mm 100 mm 100 mm 25 mm 141,00 kg ,00 SEK 140

141 VINKLAR 28 Torget U-formen 200/200 Fyrkant U-profil 200/200 (sidorna 200 mm), idealiskt som en bords förlängning för vertikala uppställningar, samt en robust förbindelse mellan två svetsbord. Blocken är monterade på anslutningsbultarna bord med (Artikelnr ). När den används som en bords förlängning som överstiger 1000 mm, Måste profilen stödjas av ett bordsben. Kombinerat med benen (Artikelnr ), kan profilen används på golv Skenan. En mängd spänn- och kombinationsmöjligheter med andra profiler och skenor underlättas av de fem-sidiga borrhål och den valfria diagonal hålsarrangemanget. Den 100x100 mm rutnät förenklar jobbet. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P, P, P, P, P). För bilder på varje storlek, vänligen gå till P Torget U-formen 100x200x200 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 100 mm 200 mm 200 mm 25 mm 21,00 kg 2.933,00 SEK P Torget U-formen 200x200x200 plasma-nitrerad yta 200 mm 200 mm 200 mm 25 mm 31,00 kg 3.554,00 SEK P Torget U-formen 500x200x200 plasma-nitrerad yta 500 mm 200 mm 200 mm 25 mm 67,00 kg 4.393,00 SEK P Torget U-formen 1000x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 120,00 kg 7.395,00 SEK P Torget U-formen 1500x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 172,00 kg ,00 SEK P Torget U-formen 2000x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 225,00 kg ,00 SEK P Torget U-formen 2400x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 266,00 kg ,00 SEK P Torget U-formen 3000x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 331,00 kg ,00 SEK P Torget U-formen 4000x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 439,00 kg ,00 SEK Aluminium-Titanium U-balk för nya skruvtving alternativ: Mer information går att hitta i vår huvudkatalog eller på = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan 43 = Reptålig = Skydd mot svetsloppor = Rostskydd 141

142 28 VINKLAR Torget U-formen 200/200 särskilda storlek Fyrkant U-profil 200/200 (sidorna 200 mm), idealiskt som en bords förlängning för vertikala uppställningar, samt en robust förbindelse mellan två svetsbord. Blocken är monterade på anslutningsbultarna bord med (Artikelnr ). När den används som en bords förlängning som överstiger 1000 mm, Måste profilen stödjas av ett bordsben. Kombinerat med benen (Artikelnr ), kan profilen används på golv Skenan. En mängd spänn- och kombinationsmöjligheter med andra profiler och skenor underlättas av de fem-sidiga borrhål och den valfria diagonal hålsarrangemanget. Den 100x100 mm rutnät förenklar jobbet. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P, P, P, P, P). Rabatt: början från 5 st: 5 %, början från 10 st: 10 %, början från 20 st: 15 %. För bilder på varje storlek, vänligen gå till P Torget U-formen 600x200x200 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 600 mm 200 mm 200 mm 25 mm 77,00 kg 5.635,00 SEK P Torget U-formen 800x200x200 plasma-nitrerad yta 800 mm 200 mm 200 mm 25 mm 99,00 kg 6.762,00 SEK P Torget U-formen 1200x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 140,00 kg 9.281,00 SEK P Torget U-formen 1400x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 162,00 kg ,00 SEK P Torget U-formen 1600x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 182,00 kg ,00 SEK P Torget U-formen 1800x200x200 plasma-nitrerad yta mm 200 mm 200 mm 25 mm 204,00 kg ,00 SEK = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

143 VINKLAR 28 Torget U-formen 200/200 Premium Light Fyrkant U-profil 200/200 (sidorna 200 mm), idealiskt som en bords förlängning för vertikala uppställningar, samt en robust förbindelse mellan två svetsbord. Blocken är monterade på anslutningsbultarna bord med (Artikelnr ). När den används som en bords förlängning som överstiger 1000 mm, Måste profilen stödjas av ett bordsben. Kombinerat med benen (Artikelnr ), kan profilen används på golv Skenan. En mängd spänn- och kombinationsmöjligheter med andra profiler och skenor underlättas av de fem-sidiga borrhål och den valfria diagonal hålsarrangemanget. Den 100x100 mm rutnät förenklar jobbet. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben. För klämning på Premium Light med en spännbult krävs distansringen (artikelnummer ). Materiella: Genomhärdat verktygsstål och speciallegering Siegmund X8.7. För bilder på varje storlek, vänligen gå till Nytt i sortimentet P P P P Torget U-formen Premium Light 500x200x200 plasma-nitrerad yta Torget U-formen Premium Light 1000x200x200 plasma-nitrerad yta Torget U-formen Premium Light 1500x200x200 plasma-nitrerad yta Torget U-formen Premium Light 2000x200x200 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 200 mm 200 mm 15 mm 42,00 kg 4.393,00 SEK mm 200 mm 200 mm 15 mm 76,00 kg 7.395,00 SEK mm 200 mm 200 mm 15 mm 110,00 kg ,00 SEK mm 200 mm 200 mm 15 mm 143,00 kg ,00 SEK 143

144 28 VINKLAR Torget U-formen 400/200 Torget U-formen med stor yta (sidorna 200 mm) är idealisk som en bord förlängning, för vertikala uppställningar, och även som en robust anslutning mellan två svetsning bordet. Torget fast skruvas ihop till tabellen med hjälp av ansluter bultar (Artikelnr N). Om en bord förlängning, bord benen måste bekräftas om torget representerar en längd av mer än 1000 mm. I kombination med benen (Artikelnr ), kvadrerar användas flexibelt på fundament järnväg. En mängd fastspänning- och anslutning möjligheterna med andra rutor och hållplatser är möjligt tack vare borrhål eller fem sidor och den diagonala hål arrangemang. 100x100 mm nätet underlättar orienteringen. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P, P, P, P, P). För bilder på varje storlek, vänligen gå till P Torget U-formen 500x400x200 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 400 mm 200 mm 25 mm 107,00 kg 6.831,00 SEK P Torget U-formen 1000x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 188,00 kg ,00 SEK P Torget U-formen 1200x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 216,00 kg ,00 SEK P Torget U-formen 1500x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 260,00 kg ,00 SEK P Torget U-formen 2000x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 336,00 kg ,00 SEK P Torget U-formen 2400x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 392,00 kg ,00 SEK P Torget U-formen 3000x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 489,00 kg ,00 SEK P Torget U-formen 4000x400x200 plasma-nitrerad yta mm 400 mm 200 mm 25 mm 641,00 kg ,00 SEK = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

145 VINKLAR 28 Torget U-formen 400/400 Denna fyrkant U-form 400/400 (sidorna 400 mm) är speciellt lämpad för påbyggnader med tunga komponenter. Den kan skruvas ihop med hjälp av bultarna (Artikelnr N). Beträffande ett bord förlängning, bordsbenen måste bekräftas om torget står en längd på mer än 1000 mm. I kombination med benen (Artikelnr ), kan rutorna flexibelt användas som fundament stöd. En mängd fastspänningoch anslutningsmöjligheter med andra bord och verktyg är möjligt på grund av de borrade hålen på fem sidor och den diagonala hålet arangement. 100x100 mm galler förenklar möjligheterna. Från en längd av 500 mm har alla U-formade rutor monteringshål på baksidan för att fästa bordsben (förutom P, P, P, P, P). Diagonal rutnät på begäran. För bilder på varje storlek, vänligen gå till P Torget U-formen 500x400x400 plasma-nitrerad yta Längd: (a) Bredd: (b) Höjd: (c) MS: (d) Vikt: 500 mm 400 mm 400 mm 25 mm 176,00 kg ,00 SEK P Torget U-formen 1000x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 295,00 kg ,00 SEK P Torget U-formen 1200x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 340,00 kg ,00 SEK P Torget U-formen 1500x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 414,00 kg ,00 SEK P Torget U-formen 2000x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 533,00 kg ,00 SEK P Torget U-formen 2400x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 622,00 kg ,00 SEK P Torget U-formen 3000x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 770,00 kg ,00 SEK P Torget U-formen 4000x400x400 plasma-nitrerad yta mm 400 mm 400 mm 25 mm 1.007,00 kg ,00 SEK 145

146 28 BULTAR Snabbkopplingsbult Skinande snabbkopplingsbult med turnlock fästelement är den idealiska förbindande elementet mellan Siegmund underenheter. Snabb fastspänning bultarna kännetecknas av särskilt stora bollar, som skyddar fas i borrhål till följd av mycket lätta marktryck. Den fjärde bollen i centrum minskar inre friktion och förstärker kraften i handratten. Den nya versionen av bulten avgår på o-ringar, men är ändå lätt att rengöra. Bulten har ytterligare optimerats. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Snabbkopplingsbult kort - behandlat 472,00 SEK för fastspänning av två komponenter, med skruvlock Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 95 mm 28 mm 220 kn 25 Nm 25 kn 0,54 kg Snabbkopplingsbult lång - behandlat 598,00 SEK för fastspänning av tre komponenter, med skruvlock Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 120 mm 28 mm 220 kn 25 Nm 25 kn 0,65 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Universal Bult Comfort Belagd Universal Bolt (lås bult), perfekt kopplingselement för Siegmund element. Det används när element av olika materialtjocklek skall sammankopplas. Spänn område för kort Universal Bolt är 45 till 53 mm. Den långa Universal Bolt har en spännområde på 70 till 78 mm. De stora kulor byter tryckcentrum i riktning mot utsidan, och förhindrar en förskjutning av materialet på grund av lågt yttryck, när det finns höga spännkrafter i riktning mot borrhålet. Universal Bolt spänns med den integrerade hjulet eller med en insexnyckel 14 (Artikelnr ). Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Universal Bult Comfort kort - behandlat 483,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 100 mm 28 mm 200 kn 25 Nm 25 kn 0,60 kg Universal Bult Comfort lång - behandlat 610,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 125 mm 28 mm 200 kn 25 Nm 25 kn 0,70 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order 146

147 BULTAR 28 Universal bult Basic Belagd Universal Bolt, perfekt kopplingselement för Siegmunds verktyg. Det används när element av olika materialtjocklek håller på att sammankopplas. Spännområde Universal Bolt Basic är 42 till 57 mm. Universal Bolt Lång har ett spännområde av 67 till 82 mm. Universal Bolt Comfort är självcentrerade inuti borrhålen vid O-ringen. De stora stålkulor förskjuter tryckcentrum i riktning mot utsidan, och förhindrar en förskjutning av materialet på grund av lågt yttryck, när det finns höga spännkrafter i riktning mot borrhålet. Universal Bolt Comfort kläms med den integrerade ratten eller med en insexnyckel 14 (Artikelnr ). Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Borrhålet ska rengöras med borsten innan du använder denna enkla bult Åtdragningsmomentet beror på typen av Universal Bult Basic kort - behandlat 357,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 84 mm 28 mm 200 kn 25 Nm 25 kn 0,43 kg Universal Bult Basic lång - behandlat 472,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 108 mm 28 mm 200 kn 25 Nm 25 kn 0,55 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Positioneringsbult Positionering bultar avsedda för att justera torg, som endast kan vara fast på plats med en fastspänning bult, för att byta ut till en låg kostnad en andra en. Dessutom kan olika rutor bildas genom att markera dem ut, e.g. 90 eller 45. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Positioneringsbult - behandlat 127,00 SEK Längd: (a) Ø: (o) Vikt: 70 mm 28 mm 0,40 kg Positioneringsbult 161,00 SEK för fixering av anslutande ramen på räls Längd: (a) Ø: (o) Vikt: 90 mm 28 mm 0,53 kg 147

148 28 BULTAR Spännings bult flat Skinande spännings bulten flat är förutbestämd för avlångt hål. Dess syfte är, liksom försänkt bult, att minska höjden på församlingen. Idealisk för sladdlös skruvdragare med upp till 25 Nm vridmoment. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Spännings bult flat kort - behandlat 426,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 74 mm 28 mm 220 kn 25 Nm 25 kn 0,36 kg Spännings bult flat lång - behandlat 495,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 99 mm 28 mm 220 kn 25 Nm 25 kn 0,46 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Försänkta bultar Försänkta bultar används som en dold anslutning mellan Siegmund-komponenter. Dess design matchar andra anslutande bultarna med fyra bollar. Huvudet försvinner in i borrhålet så att ingenting sticker ut av den spända delen. Försänkt bult är inte lämplig för användning i avlånga hål. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Åtdragningsmomentet beror på typen av Försänkta bultar kort - behandlat 426,00 SEK för fastspänning av två komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 67 mm 28 mm 220 kn 25 Nm 10 kn 0,30 kg Försänkta bultar lång - behandlat 552,00 SEK för fastspänning av tre komponenter Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 91 mm 28 mm 220 kn 25 Nm 10 kn 0,41 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

149 BULTAR 28 Försänkt ansluter bult Flushmount anslutningsbulten, speciellt utformad för att fungera som en fast och långsiktigt samband mellan stora Siegmund komponenter, t.ex. Bord eller U-Profiler. Infälld insexnyckel, och förmågan hos anslutningsbulten för att centrera sig, underlätta enkel montering. Den försänkta huvudet och försänkt huvud skruv är utrustade med en 10 unbrakonyckel för fastspänning. Anslutning Bult möjliggör robust bultning. Anslutning Bolt är inte lämplig för användning i ovala hål N Försänkt ansluter bult kort - nitrerad 196,00 SEK för anslutning av två komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 50 mm 28 mm 200 kn 25 Nm 10 kn 0,12 kg Försänkt ansluter bult lång - behandlat 242,00 SEK för anslutande o tre komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 75 mm 28 mm 200 kn 25 Nm 10 kn 0,20 kg Försänkt ansluter bult lång - behandlat 288,00 SEK för anslutande o fyra komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 100 mm 28 mm 200 kn 25 Nm 10 kn 0,34 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; Förbindningsbult, sexkantig Härdad sexkantig förbindningsbult särskilt utformad som en fast långsiktiga anslutning. En lätt montering är möjligt på grund av bulten självcentrer sig. Anslutningsbulten spänns med en insexnyckel av storlek 36 och Förbindningsbult, sexkantig kort - behandlat 265,00 SEK för anslutning av två komponenter, med insexnyckel Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 58 mm 28 mm 200 kn 25 Nm 20 kn 0,40 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; 149

150 28 BULTAR Förbindningsbult, sexkantig Siegmund <-> Siegmund Light Anslutningsbult, speciellt utformad för att ansluta Siegmund svetsbord och komponenter (Materialtjocklek 25 mm) med Siegmund Premium Light-komponenter (Materialtjocklek 15 mm) med hjälp av systemborrhålen. Premium lätt U-rutor kan fästas på bordet med hjälp av anslutningsbultar (artikelnr ) Försänkt ansluter bult Siegmund <-> Siegmund Light - behandlat 196,00 SEK Längd: (a) Ø: (o) Vikt: 40 mm 28 mm 0,15 kg Magnetical klämma fast bulten Magnetiska spänn bulten, möjliggör snabb fastspänning utan fasspänning eller användning av verktyg. Dem ändvänds för tryckkänsliga delar som tunn plåt, samt detaljer som är tryck känsliga, t.ex. tunnplåt detaljer Magnetical klämma fast bulten 68 - Aluminium 242,00 SEK Skaft längd 25 mm Längd: (a) Ø: (o) Vikt: 68 mm 28 mm 0,09 kg Magnetical klämma fast bulten 93 - Aluminium 288,00 SEK Skaft längd 50 mm Längd: (a) Ø: (o) Vikt: 93 mm 28 mm 0,13 kg Magnetical klämma fast bulten Aluminium 334,00 SEK Skaft längd 75 mm Längd: (a) Ø: (o) Vikt: 118 mm 28 mm 0,16 kg Mothållsring Mothålls ring för magnetisk bult - behandlat 69,00 SEK Längd: (a) Ø: (o) Vikt: 25 mm 40 mm 0,12 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Aluminium

151 BULTAR

152 28 TVINGAR & TILLBEHÖR Professional Skruvtving Standard skruvtving, möjliggör snabb, kraftfull och exakt fastspänning med olika svetsverktyg. Uppnå maximal effektivitet genom tidsbesparande, snabba justeringar och enkel demontering. För individuell modifiering erbjuder vi speciella längder av horisontella och vertikala staplar. Dimensionerna på den horisontella linjen är 30x10 mm. Dimensionerna på den vertikala linjen är 30x14 mm. Dessutom förstärks den vertikala linjen. För att säkert fästa alla slags svetsverktyg är prismorna utbytbara. För lämpliga prismor, se sidan 158. En lång livslängd och effektivitet garanteras av det nitrerade materialet, liksom möjligheten att beställa reservdelar individuellt. Med det nya handhjulet på gjutjärnskorset kan höjden justeras inom några sekunder. På grund av den sexkantiga Allen-insatsen, placerad överst på handtaget, kan skruvtvingens kraft justeras exakt med en momentbegränsande nyckel N N Professional Skruvtving - nitrerad 713,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 5 kn 220 mm 310 mm 2,70 kg Professional Skruvtving XL Professional skruvtving XL utformades särskilt för uppgifter som kräver särskild kraft. För att säkert fästa alla typer av svetsnings med skruv klämman, är prismorna utbytbara. För lämplig prismor se sidan 158. Horisontella och vertikala stag finns i olika längder på begäran. Dimensionen på stagen är 35x14 mm. Lång livslängd garanteras genom det härdade materialet, liksom möjligheten att beställa separata reservdelar. Med den nya flexibla fästet på stagen, kan höjden justeras på nolltid. Genom den försänkta insexskruv på handtaget, kan styrkan av klämman justeras med hjälp av en momentnyckel Professional Skruvtving XL - behandlat / nitrerad 840,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 7 kn 240 mm 310 mm 3,40 kg Professional Skruvtving 45 /90 Skruvting 45 / 90 ersätter konventionella 45 eller 90 skruvtving. Denna skruvtving ställer nya standarder på grund av sin oändligt rörliga roterbarhet från För att fästa varje slags svetsdel med tvingen är prismorna utbytbara. För lämpliga prismor se sidan 158. Dimensionerna på den plana stången som används är 30x14 mm. En lång livslängd och effektivitet garanteras av det nitrerade materialet, liksom möjligheten att beställa reservdelar individuellt. Med det nya handhjulet på gjutjärnskorset kan höjden justeras snabbt. Genom den försänkta hexagonala Allen-nyckeln, placerad på toppen av handtaget, kan tvingens kraft justeras exakt med en momentnyckel. Dessutom förstärks den vertikala linjen N Professional Skruvtving 45 /90 - nitrerad 667,00 SEK Max. belastning Höjd: (c) Vikt: 5 kn 310 mm 2,30 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

153 TVINGAR & TILLBEHÖR 28 Basic runt fäste 180 Standard rörtving 180, möjliggör exakt och kraftfull fastklämning av komponenterna vid en 180 vinkel i förhållande till systemets borrhål. På grund av den runt rör klämman kan lätt och snabbt justeras horisontellt, inom ett område av 45 till 180 mm. Längden av det vertikala röret är 250 mm. För att säkert fästa olika svetselement, prismorna är utbytbara. För kompatibla prismor se sidan 158. En lång livslängd och effektivitet garanteras av belagda material, samt möjlighet att beställa reservdelar individuellt. För att säkra det vertikala röret i systemet borrhål, är en justeringsringen (Pos ) som används. Längden på armen är 100 mm Basic runt fäste behandlat 598,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 3 kn 220 mm 250 mm 2,30 kg Basic runt fäste universal Standard rörtving Universal, med vridbara arm möjliggör flexibel fastspänning på + / - 42 graders vinkel. Rörtvingen kombinerar fördelarna med konventionella 45 eller 90 tvinger. Den kan användas i en vinkel samt raka, vilket resulterar i ytterligare spänn alternativ och en mer rörlig spännområde. Den horisontella runda arm med en längd av 200 mm är fullt justerbar och skapar, i kombination med den svängbara armen, en variabel spännområde. Längden av det vertikala armen är 250 mm. För att säkert fästa olika svets delar, prismorna är utbytbara. Att integrera vertikalt rör i borrhålen, för justeringsring används (Artikelnr ). Som standard, är den runda Rörtving Universal utrustad med en 135 mm gängad axel Rörtving universal - behandlat 713,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 3 kn 265 mm 250 mm 2,30 kg SPECIALERBJUDANDE Set Rörtving universal Rörtving Universal, med vridbar axel med flexibel press på + / - 42 graders vinkel. Denna Rörtving gir dig fördelarna att kunde spänna fast i 45 eller 90. Den kan användas i en vinkel samt raka vinklar, vilket resulterar i ytterligare spänn alternativ och en mer rörligt område ,00 SEK (istället för 2.852,00 SEK) 4x Set 153

154 28 TVINGAR & TILLBEHÖR Professional fast spänningen klämman Professional snabbspänningen tvingen används att spänna fast delar snabbt och kraftfullt. Trycket kan ställas in individuellt med ställskruven. Lång livslängd garanteras genom det belagda materialet, liksom möjligheten att beställa reservdelar separat. Med ställskruven på sidan kan höjden justeras på nolltid Professional fast spänningen klämman - behandlat / nitrerad 909,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 5 kn 275 mm 310 mm 2,00 kg SPECIALERBJUDANDE Set Professional fast spänningen klämman Professional snabbspänningen tvingen används att spänna fast delar snabbt och kraftfullt. Trycket kan ställas in individuellt med ställskruven. Lång livslängd garanteras genom det belagda materialet, liksom möjligheten att beställa reservdelar separat. Med ställskruven på sidan kan höjden justeras på nolltid ,00 SEK (istället för 1.818,00 SEK) 2x Set = Produkter som produserat till lager = Produkter som produseras av order 154

155 TVINGAR & TILLBEHÖR 28 Professional Skruvtving med snabb klämma Professional skruv klämman med snabb klämma gör snabbt och enkelt. Maximalt fastspänning stabilitet uppnås till följd av den vertikala fastspänning från ovan. Det speciella med denna skruv klämma är den större spänning lyft jämfört med konventionella snabb spänning klämmor. Med den nya handratten på gjutjärn cross, kan höjden justeras på nolltid. Lodrätt streck är härdad. För att fästa alla typer av svetsning delar, är prismor utbytbara. För lämplig prismor, se sidan Professional Skruvtving med snabb klämma 1.024,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 2,5 kn 222 mm 310 mm 3,30 kg Professional Skruvtving 45 /90 med snabb klämma 1.001,00 SEK Max. belastning Bredd: (b) Höjd: (c) Vikt: 2,5 kn mm 2,20 kg Vertikala växla klämman 690,00 SEK Bredd: (b) Höjd: (c) Vikt: - 85 mm 0,40 kg Basic runt fäste 90 Runda tube clamp 90 möjliggör en korrekt och kraftfull fastspänning av komponenter i en vinkel på 90 realtive till systemet borra hål. Klämman kan vridas 360 och kan placeras fritt. För att fästa alla typer av svetsning delar, är prismor utbytbara. För lämplig prismor, se sidan 158. En lång livslängd och produktiva effektivitet garanteras av skinande materialet, liksom möjligheten att beställa reservdelar separat. För att fixa vertikalt röret in i systemet borrhål, en positionering ring (Artikelnr ) används Basic runt fäste 90 - behandlat 472,00 SEK Max. belastning Höjd: (c) Vikt: 3 kn 230 mm 1,40 kg 155

156 28 TVINGAR & TILLBEHÖR Snabbspänningstving Konventionell Konventionella snabb spänningen klämman möjliggör snabb fastspänning, till följd av en mekanism för enkel och exakt. Klämman finns i olika storlekar Snabbspänningstving Konventionell S20 575,00 SEK Längd: (a) Bredd: (b) Vikt: 200 mm 100 mm 1,10 kg Snabbspänningstving Konventionell S25 656,00 SEK Längd: (a) Bredd: (b) Vikt: 250 mm 120 mm 1,50 kg Snabbspänningstving Konventionell S30 771,00 SEK Längd: (a) Bredd: (b) Vikt: 300 mm 140 mm 2,30 kg Snabbspänningstving Konventionell S40 805,00 SEK Längd: (a) Bredd: (b) Vikt: 400 mm 120 mm 2,50 kg Adapter 45 Genom att enkelt fästa adaptern 45 i det horisontella staget på en skruvtving förvandlas den till en skruvtving 45gr Adapter 45 för skruv klämma behandlat / nitrerad 184,00 SEK för skruv klämma Längd: (a) Bredd: (b) Höjd: (c) Vikt: 75 mm 30 mm 55 mm 0,18 kg Adapter 45 för skruv klämma XL behandlat / nitrerad 207,00 SEK för skruv klämma XL Längd: (a) Bredd: (b) Höjd: (c) Vikt: 75 mm 30 mm 60 mm 0,18 kg = Produkter som produserat till lager = Produkter som produseras av order 156

157 TVINGAR & TILLBEHÖR 28 Gängbussning Skinande gängade bussningen har utformats speciellt för att arbeta i trånga ställen. Den gängade bussningen är kompatibel motsvarighet som rymmer skruv klämma spindels från 16 mm systemet (Tr 12x3) eller 28 mm systemet (Tr 20x4). En kombination av en gängad Bussning, skruv-typ spindel och tunga rutor är perfekt särskilt för komplicerade horisontella fastspänning uppgifter N Gängbussning - nitrerad 69,00 SEK trapets-tråd 20 x 4 mm för system 28 skruv klämma spindel, för , , Höjd: (c) Ø: (o) Vikt: 22 mm 28 mm 0,05 kg Gängbussning Tr 12x3 - behandlat / nitrerad 81,00 SEK trapets-tråd 12 x 3 mm för systemet 16 skruv klämma spindel Höjd: (c) Ø: (o) Vikt: 23 mm 28 mm 0,07 kg Vinkel stöd / Anhåll Uttaget vinkel kan användas flexibelt i samband med en klämma fast röret (Artikelnr ). Genom användning av en gängad hylsa (Artikelnr ) uttaget vinkel kan användas i kombination med gängad spindel. Center är 40 mm Vinkel stöd 45 för fastspänning tub 276,00 SEK för fastspänning tub , Längd: (a) Bredd: (b) Höjd: (c) Vikt: 80 mm 40 mm 40 mm 0,32 kg Vinkel stöd 90 för fastspänning tub 265,00 SEK för fastspänning tub , Längd: (a) Bredd: (b) Höjd: (c) Vikt: 80 mm 40 mm 40 mm 0,32 kg Anhåll 45 för fastspänning tub 161,00 SEK för fastspänning tub , Längd: (a) Bredd: (b) Höjd: (c) Vikt: 100 mm 67 mm 40 mm 0,32 kg Anhåll 90 för fastspänning tub 161,00 SEK för fastspänning tub , Längd: (a) Bredd: (b) Höjd: (c) Vikt: 85 mm 85 mm 40 mm 0,39 kg 157

158 28 TVINGAR & TILLBEHÖR Prisma för skruvtvingar Prisma för tvingar är lämplig för fastspänning av både runda och fyrkantiga rör. Genom att fästa materialet till den ledbara huvudet, prism blir mer flexibla och kan därför fastställas till komponenten. Det kan lätt ersättas eller rengöras genom att helt enkelt ta bort huvudet. Prisman finns i olika materiella utföranden. Polyamid prisma används för rep-känsliga ytor. Rostfritt stål prisma används för metaller som är känsliga för repor (rost skydd) N Prisma för skruvtvingar - nitrerad 92,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 24 mm 40 mm 0,09 kg E Prisma för skruvtvingar - Rostfritt stål 127,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 21 mm 40 mm 0,10 kg PA Prisma för skruvtvingar - Polyamid 104,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 24 mm 40 mm 0,01 kg Pressa bollen för skruv klämmor - polerad 127,00 SEK för hållare med trapetsgänga 20 x 4 mm, för kunden specifik anpassning Höjd: (c) Ø: (o) Vikt: 30 mm 40 mm 0,19 kg SPECIALERBJUDANDE Set Prisma för skruvtvingar Polyamid Prisma för tvingar är lämplig för fastspänning av både runda och fyrkantiga rör. Genom att fästa materialet till den ledbara huvudet, prism blir mer flexibla och kan därför fastställas till komponenten. Det kan lätt ersättas eller rengöras genom att helt enkelt ta bort huvudet. Prisman finns i olika materiella utföranden. Polyamid prisma används för rep-känsliga ytor. Rostfritt stål prisma används för metaller som är känsliga för repor (rost skydd) ,00 SEK (istället för 1.248,00 SEK) 12x PA PA.Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd = Polyamid

159 TVINGAR & TILLBEHÖR 28 Pressa bollen för skruvtving Pressa bollen för skruv klämmor utformades särskilt för fastspänning i hörnen eller spår. Genom att pressa bollen till bollen huvudet av tråd spindeln, det blir flexibel och det kan följaktligen fastställas till församlingarna. Den kan ersättas och rengöras genom att helt enkelt ta bort bollen huvudet. Pressa bollen finns i olika material. Polyamid pressa bollen används för scratch-känsliga ytor. Rostfritt stål pressa bollen används för metaller som är okänsliga för repor (rost prevention) Pressa bollen för skruv klämmor - behandlat / nitrerad 92,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 20 mm 35 mm 0,07 kg E Pressa bollen för skruv klämmor - Rostfritt stål 127,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 20 mm 35 mm 0,07 kg PA Pressa bollen för skruv klämmor - Polyamid 104,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 20 mm 35 mm 0,01 kg 159

160 28 TVINGAR & TILLBEHÖR Formad prisme Ø 40 för skruv klämmor Duo Prism, kompatibel med alla borrhål och spännverktyg i System 28, på grund av sin dubbel funktion. O-ringen ger perfekt fixering och passform. 120 vinkeln skapar en stabil stödyta för alla runda rör. De riktas hörn prismat möjliggöra arbeta med platta svetsning delar. Den Polyamid Prism används för rep känsliga ytor. Prisma polyamiden är endast lämplig för användning som en prisma för skruvtvingar Formad prisme Ø 40 - behandlat / nitrerad 184,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 35 mm 40 mm 0,15 kg A Formad prisme Ø 40 - Aluminium 207,00 SEK för hållare med trapetsgänga 20 x 4 mm Höjd: (c) Ø: (o) Vikt: 35 mm 40 mm 0,05 kg PA Formad prisme Ø 40 - Polyamid 207,00 SEK för hållare med trapetsgänga 20 x 4 mm, utan o-ring Höjd: (c) Ø: (o) Vikt: 35 mm 40 mm 0,02 kg SPECIALERBJUDANDE Set Formad prisme Ø 40 Duo Prism, kompatibel med alla borrhål och spännverktyg i System 28, på grund av sin dubbel funktion. O-ringen ger perfekt fixering och passform. 120 vinkeln skapar en stabil stödyta för alla runda rör. De riktas hörn prismat möjliggöra arbeta med platta svetsning delar. Den Polyamid Prism används för rep känsliga ytor. 667,00 SEK (istället för 736,00 SEK) 4x Set = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Aluminium = Polyamid

161 TVINGAR & TILLBEHÖR 28 Bron klämskruv 3P Spänn Bro 3P är perfekt att arbeta på platser som är svåra att komma åt, eller att Spänna fast olika komponenter samtidigt. Och på ojämna ytor är också möjligt med pendel ersättning. Det unika med denna spänn bro 3P är ett resultat av den tre-dimensionella, vilket gör att spänna fast i tre dimensioner möjliga. Hög funktionalitet garanteras med snabb växling av stift. En Spänn bro, tre boll stift och tre prismor medföljer leveransen. För att säkert fästa någon form av svetselement med Spänn bro, är prisman utbytbara. Kompatibla prismor se sidan Bron klämskruv 3P för skruv klämmor 552,00 SEK 3 fastspänning poäng samtidigt Längd: (a) Bredd: (b) Höjd: (c) Vikt: 170 mm 35 mm 20 mm 1,00 kg Bron klämskruv 2P Spänn bron 2P är perfekt att arbeta på platser som är svåra att komma åt eller att spänna olika komponenter samtidigt. Spänna fast på ojämna ytor är också möjligt med pendel ersättning. Hög funktionalitet garanteras med snabb växling av den sfäriska stift. En spänn bro, två stålkulor och två prismor som ingår i leveransen. För att säkert fästa någon form av svetselement med Spänn bro, är prisman utbytbara. Kompatibla prismor se sidan Bron klämskruv 2P för skruv klämmor 449,00 SEK 2 fastspänning poäng samtidigt Längd: (a) Bredd: (b) Höjd: (c) Vikt: 170 mm 35 mm 20 mm 0,80 kg SPECIALERBJUDANDE Set Bron klämskruv 2P Spänn bron 2P är perfekt att arbeta på platser som är svåra att komma åt eller att spänna olika komponenter samtidigt. Spänna fast på ojämna ytor är också möjligt med pendel ersättning. Hög funktionalitet garanteras med snabb växling av den sfäriska stift. En spänn bro, två stålkulor och två prismor som ingår i leveransen ,00 SEK (istället för 1.796,00 SEK) 4x Set 161

162 28 PRISMOR Prisme Ø med inskruvad kragen Prismat Ø ger en stabil yta för rör med en diameter fram till 80 mm. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M16 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat 253,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,20 kg A Prisme Ø med inskruvad kragen - Aluminium 311,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,07 kg PA Prisme Ø med inskruvad kragen - Polyamid 334,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,03 kg Prisme Ø med inskruvad kragen Ø prismat kan allmänt användas för rör med en diameter på 80 mm. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M16 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat 288,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 60 mm 0,52 kg A Prisme Ø med inskruvad kragen - Aluminium 334,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 60 mm 0,18 kg PA Prisme Ø med inskruvad kragen - Polyamid 357,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 60 mm 0,08 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Aluminium = Polyamid

163 PRISMOR 28 Variabel prisme Ø /120 med inskruvad kragen Vario prisma är, på grund av dess 90 och 120 vinklar, lämpliga för både rundade och 45 fyrkantsrör med en diameter på 50 mm. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M16 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Variabel prisme Ø / 120 med inskruvad kragen - behandlat / nitrerad 288,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,20 kg A Variabel prisme Ø / 120 med inskruvad kragen - Aluminium 334,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,07 kg PA Variabel prisme Ø / 120 med inskruvad kragen - Polyamid 357,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 20 mm 50 mm 0,03 kg SPECIALERBJUDANDE Set Variabel prisme Ø / 120 behandlat Vario prisma är, på grund av dess 90 och 120 vinklar, lämpliga för både rundade och 45 fyrkantsrör med en diameter på 50 mm ,00 SEK (istället för 1.152,00 SEK) 4x Set 163

164 28 PRISMOR Prisme Ø med inskruvad kragen Prisma Ø skapar en solid yta för rör med diametrar upp till 100 mm samt för alla kvadratiska rör. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M16 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma. Polyamidhjul typ prismat används för scratch-känsliga ytor Prisme Ø med inskruvad kragen - behandlat / nitrerad 345,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 40 mm 80 mm 1,01 kg A Prisme Ø med inskruvad kragen - Aluminium 403,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 40 mm 80 mm 0,55 kg PA Prisme Ø med inskruvad kragen - Polyamid 426,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 40 mm 80 mm 0,19 kg Prisme Ø med inskruvad kragen Prisma Ø 120 med en kvadrat med 157 är utformad för stora rör upp till en diameter av 400 mm. Framför allt, det skapar en solid stödyta för runda rör. Prismat med skruvas i krage kan vara fäst i borrhål och ordentligt fast med M16 försänkt skruven (Artikelnr ). För en fri placering av prismat oberoende av rutnätet hål kan du enkelt skruva kragen från prisma. Om nödvändigt, kan arbetshöjd på prismat varieras med filnamnstillägget prisma Prisme Ø med inskruvad kragen - behandlat / nitrerad 483,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 120 mm 1,70 kg A Prisme Ø med inskruvad kragen - Aluminium 598,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 120 mm 0,70 kg PA Prisme Ø med inskruvad kragen - Polyamid 679,00 SEK M16-tråd till exempel prisma extensions Artikelnr Höjd: (c) Ø: (o) Vikt: 30 mm 120 mm 0,30 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Aluminium = Polyamid

165 PRISMOR 28 Uppspänningskona Genom att helt enkelt fästa en fastspänning kon, kan runda och fyrkantiga rör klämmas fast tills en diameter av < 80 mm. Den fastspänning konen fästs med bultar Uppspänningskona - behandlat / nitrerad 311,00 SEK Höjd: (c) Ø: (o) Vikt: 70 mm 80 mm 1,40 kg 165

166 28 PRISMOR Prisme förlänger Prismaförlängare kan snabbt och säkert skruvas i alla prismor och ger möjlighet för en positionering av prismor på olika höjder i kombination med distanser (Artikelnr ). Med skruvstöd (Artikelnr ) är en steglös justering möjlig. Med ringnyckel kan Prism Extension fästas till prismen eller fästas till en anpassad konstruktion Prisme förlänger 25 - behandlat 115,00 SEK Längd: (a) Ø: (o) Vikt: 25 mm 28 mm 0,11 kg Prisme förlänger 50 - behandlat 138,00 SEK Längd: (a) Ø: (o) Vikt: 50 mm 28 mm 0,22 kg Prisme förlänger behandlat 173,00 SEK Längd: (a) Ø: (o) Vikt: 100 mm 28 mm 0,45 kg Prisme förlänger behandlat 219,00 SEK Längd: (a) Ø: (o) Vikt: 150 mm 28 mm 0,69 kg Skruv för prismestöd med försänkt skruv - behandlat 92,00 SEK Längd: (a) Ø: (o) Vikt: 17 mm 28 mm 0,14 kg = Produkter som produserat till lager = Produkter som produseras av order 166

167 STÖDER 28 Multitving tårn moduler Multi klämma, fungerar som en förlängning av olika komponenter, såsom skruvklämmor, prismor, distanser och liknande element. Bultar används för att snabbt fästa Multi klämman till svetsbord eller andra komponenter, vilket skapar en stabil stödyta. Bordsskivan och de kompatibla röret är ihopsatta. För en högre solidness, kan röret svetsas av kunden Platta, stor 357,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 150 mm 100 mm 25 mm - 2,60 kg Platta liten 230,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 120 mm 120 mm 25 mm - 2,23 kg Vertikal tube ,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: mm 57 mm 1,70 kg Vertikal tube ,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: mm 57 mm 2,94 kg Vertikal tube ,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: mm 57 mm 4,24 kg Vertikal tube ,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: mm 57 mm 5,54 kg H Gjutjärns hållare ink. handskruv 288,00 SEK för Multi klämma Tower modular Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 104 mm 80 mm 56 mm - 1,27 kg 167

168 28 STÖDER Set av adapter 11-bit 11-stk distance brickor, ger möjlighet att variera höjden på stödytan. De individuella Skivor kan användas för att kompensera för mm höjdskillnader. Den lägsta graderingen av stöden är 1 mm, för att uppnå den avsedda höjden exakt. Måttet anges på varje bricka. Med hjälp av O-ringarna, kan dem justeras enkelt och exakt. Setet kan allmänt användas i alla borrhål i systemet 28. M10-gänga på insidan av stöden möjliggör fastsättning av kundspecifika komponenter eller prismor. Steg utbud av skivor: 1 / 2 / 3 / 4 / 5 / 10 / 20 / 40 / 50 mm inkl. 1/10" tumsskiva 2,54 mm Set av adapter 11-bit - behandlat 483,00 SEK Höjd: (c) Ø: (o) Vikt: 125 mm 50 mm 1,95 kg Stöd förlängare - behandlat 230,00 SEK Höjd: (c) Ø: (o) Vikt: 125 mm 50 mm 0,60 kg Rad stödåtgärder skivor 242,00 SEK Höjd: (c) Ø: (o) Vikt: - 50 mm 1,35 kg Skruv stöd Ø 80 Skruv stöd är särskilt avsedd för fina höjd justeringar i spänna av mm. Höjd ersättning ökas klart när du använder prisma tillägg i och stöder Skruv stöd Ø 80 - behandlat 725,00 SEK Höjd: (c) Ø: (o) Vikt: mm 80 mm 2,30 kg = Produkter som produserat till lager = Produkter som produseras av order 168

169 STÖDER 28 Avstånds keeper Avstånd djurhållaren kan användas universellt i kombination med den gängade bussningen för M16 trådar (Artikelnr ) och en kvadrat eller stopp. Varje avstånd kan justeras snabbt och exakt med enkel roterande mekanism. I allmänhet en skruv klämma, skiftande square eller något liknande fungera som ett slutet stöd till avstånd djurhållaren Avstånds hållare 100 Ø ,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: 100 mm - 50 mm 0,52 kg Avstånds hållare 100 Ø ,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: 100 mm - 75 mm 0,92 kg Avstånds hållare 100 Ø ,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: 100 mm mm 1,42 kg Avstånds hållare 150 Ø ,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: 150 mm - 50 mm 0,60 kg Avstånds hållare 150 Ø ,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: 150 mm - 75 mm 1,00 kg Avstånds hållare 150 Ø ,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: 150 mm mm 1,50 kg Gängbussning för M16 gänga - behandlat 138,00 SEK Längd: (a) Höjd: (c) Ø: (o) Vikt: - 23 mm 30 mm 0,07 kg 169

170 28 SNABBSPÄNNANORDNINGAR & ADAPTER Vertikala växla klämman med adapter Vertikala växla klämman med Adapter användas universellt med 28 mm borrhål. Den vertikala clamp framkallar ytterst i funktionalitet i samband med den universella stoppa, (Artikelnr N). Ytterligare Snabbfixerings tvingar finns på Internet på Vertikala växla klämman med adapter 380,00 SEK Adapter Max. belastning Vikt: 1,8 kn 0,73 kg Vertikala växla klämman 253,00 SEK Vikt: 0,39 kg Horisontella växla klämman med adapter Horisontella växla klämman med Adapter användas universellt med 28 mm borrhål. Den vertikala clamp framkallar ytterst i funktionalitet i samband med den universella stoppa, (Artikelnr N). Ytterligare Snabbfixerings tvingar finns på Internet på Horisontella växla klämman med adapter 472,00 SEK Adapter Max. belastning Vikt: 2,5 kn 0,71 kg Horisontella växla klämman 288,00 SEK Vikt: 0,40 kg = Produkter som produserat till lager = Produkter som produseras av order 170

171 SNABBSPÄNNANORDNINGAR & ADAPTER 28 Quick-Change klämma 100 / 160 Den vertikala Toggle tvingen kan universellt användas med 28 mm borrhål. Och tvingen är justerbar med en ställskruv Quick-Change klämma ,00 SEK Längd spännarmen 100 mm, Spännområde 5-75 mm Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 340 mm 30 mm 150 mm 28 mm 1,20 kg Quick-Change klämma ,00 SEK Längd spännarm, 160 mm, Spännområde 0-75 mm Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 360 mm 30 mm 150 mm 28 mm 1,20 kg 171

172 28 SNABBSPÄNNANORDNINGAR & ADAPTER Adapter med hål Adapter med hål för växla klämmor kan användas universellt i alla 28 mm borrhål. Högst i passande noggrannhet uppnås genom integrerad o-ringen Adapter med hål Ø 50 / 15 - behandlat 150,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 30 mm 50 mm 15 mm 0,30 kg Adapter med hål Ø 50 / 40 - behandlat 184,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 55 mm 50 mm 40 mm 0,56 kg Adapter med hål Ø 50 / 70 - behandlat 207,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 85 mm 50 mm 70 mm 1,00 kg Adapter med hål Ø 50 / behandlat 230,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 115 mm 50 mm 100 mm 1,49 kg MS=Materialtjocklek; 172

173 SNABBSPÄNNANORDNINGAR & ADAPTER 28 Adapter utan hål Adapter tomt utan hål mönster kan allmänt användas med 28 mm borrhål. Med den integrerade O-ring uppnås högst passande noggrannhet. Användaren kan fixa adapter olika quick-change klämmorna eller samt andra enheter Adapter utan hål Ø 50 / 15 - behandlat 161,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 30 mm 50 mm 15 mm 0,30 kg Adapter utan hål Ø 50 / 5 - behandlat 138,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 20 mm 50 mm 5 mm 0,11 kg Adapter utan hål Ø 50 / 40 - behandlat 196,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 55 mm 50 mm 40 mm 0,62 kg Adapter utan hål Ø 50 / 70 - behandlat 219,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 85 mm 50 mm 70 mm 1,07 kg Adapter utan hål Ø 50 / behandlat 242,00 SEK för quick-change klämma Höjd: (c) Ø: (o) MS: (d) Vikt: 115 mm 50 mm 100 mm 1,50 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order 173

174 28 SNABBSPÄNNANORDNINGAR & ADAPTER Combi Adapter 225 / 100 Combi Adapter 225 och 100 var särskilt utformad som en anläggning fixtur av Siegmund quickchange klämmor. Direkt montering av quick-change klämmor på combi adaptern är särskilt fördelaktigt för låg svetsning komponenter. Combi adaptern kan dessutom användas som vanlig universal stopp N Combi Adapter nitrerad 529,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 225 mm 50 mm 25 mm 1,35 kg N Combi Adapter nitrerad 357,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 100 mm 50 mm 25 mm 0,80 kg Adapter plåt 250 / 350 Adapter plattor 250 och 350 utvecklades som tomma fält för kund specifika komponenter och program. Möjlighet till anpassning till individuella behov ges. Justerbar sortiment av ovala hål: 100 och 200 mm N Adapter plåt nitrerad 334,00 SEK Ämnen till Kunden specifika Komponenter / programmet Längd: (a) Bredd: (b) Höjd: (c) Vikt: 250 mm 100 mm 25 mm 4,20 kg N Adapter plåt nitrerad 472,00 SEK Ämnen till Kunden specifika Komponenter / programmet Längd: (a) Bredd: (b) Höjd: (c) Vikt: 350 mm 100 mm 25 mm 5,60 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

175 SNABBSPÄNNANORDNINGAR & ADAPTER 28 Adapter plåt 200 Adapterplatta 200, anslutningselement mellan svetsbord och kundens enskilda komponenter. Både fasta och variabla spännalternativ är ett resultat av de tre borrhålen och det avlånga spåret. Det avlånga spårets inställningsområde är 100 mm N Adapter plåt nitrerad 552,00 SEK med 28 mm borrar Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 200 mm 25 mm 6,70 kg N Adapter plåt nitrerad 506,00 SEK utan system borrar Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 200 mm 25 mm 7,10 kg Adapter plåt 300 Adapterplatta 300, anslutningselement mellan svetsbord och kundens enskilda komponenter. Både fasta och variabla spännalternativ är ett resultat av de fem borrhålen och det avlånga spåret. Det avlånga spårets inställningsområde är 200 mm N Adapter plåt nitrerad 989,00 SEK med 28 mm borrar Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 300 mm 25 mm 9,80 kg N Adapter plåt nitrerad 863,00 SEK utan system borrar Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 300 mm 25 mm 10,40 kg 175

176 28 TILLBEHÖR Sub Table Box Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord Sub Table Box för system ,00 SEK målade Längd: (a) Bredd: (b) Höjd: (c) Vikt: 630 mm 510 mm 420 mm 36,00 kg Nytt i sortimentet Sub Table Box för System 28 Basic 3.071,00 SEK målade Längd: (a) Bredd: (b) Höjd: (c) Vikt: 630 mm 510 mm 420 mm 34,30 kg Nytt i sortimentet Låda 60 mm 1.242,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 60 mm 7,10 kg Låda 120 mm 1.426,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 120 mm 8,70 kg Låda 180 mm 1.530,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 180 mm 9,10 kg Låda 240 mm 1.633,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 590 mm 400 mm 240 mm 9,50 kg = Produkter som produserat till lager = Produkter som produseras av order 176

177 TILLBEHÖR 28 SPECIALERBJUDANDE Sub Table Box inkl lådor (2x ) för system 28 Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord ,00 SEK (istället för 6.131,00 SEK) 1x x SPECIALERBJUDANDE Sub Table Box inkl lådor (2x ) för System 28 Basic Med Siegmund ST Box har du alltid dina verktyg till hands. Skapa lagringsutrymme och organisation på svetsbordet. ST Box klarar högst ca. 100 kg belastning. Varje låda har en maximal belastning på ca. 50 kg. Den tillslutande utformningen skyddar innehållet i lådorna från smuts och svetsloppor. Oavsett storleken på bordet eller täckplåten kan ST Box fästas på varje Siegmund-svetsbord ,00 SEK (istället för 6.131,00 SEK) 1x x

178 28 TILLBEHÖR Skruvstycke Grundutrustningen för varje verkstad är ett pålitlig skruvstycke. Siegmund skruvstycke erbjuder förbättrad effektivitet. För att fixa bänkskruven krävs spännbultar och, vid behov, reducering av bussningar Premium skruvstäd 100 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 14,00 kg Nytt i sortimentet Premium skruvstäd 125 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 19,40 kg Nytt i sortimentet Standard skruvstäd 125 för system 16 / 22 / ,00 SEK Fixering med snabb-spännbultar, ytterligare bussningar för system 16 (000546) och 22 (000544) Vikt: 14,00 kg Nytt i sortimentet Verktygsvagn Verktyget vagnen erbjuder tillräckligt med utrymme för dina Siegmund tillbehör. En bra översikt över alla verktyg. Stora vinklar är praktiskt och säkert lagrade i insidan av vagnen. Verktygen kan transporteras snabbt till olika arbetsplatser på grund av de svängbara hjul Verktygsvagn - målade 6.383,00 SEK Max. total vikt 240kg Längd: (a) Bredd: (b) Höjd: (c) Vikt: 650 mm 900 mm mm 50,00 kg Skydd 2.473,00 SEK för verktygsvagn Längd: (a) Bredd: (b) Höjd: (c) Vikt: = Produkter som produserat till lager = Produkter som produseras av order 178

179 TILLBEHÖR 28 Verktygsvagn kompakt Kompakt verktyg vagn, erbjuder tillräckligt med utrymme för Siegmund tillbehör. Du kan alltid hålla koll, och alla dina verktyg är nära tillhands. Stora vinklar är bekvämt och säkert lagras i det inre utrymmet. Hjulen möjliggör snabb transport av Verktygsvagn till där det behövs. Dessutom kan den rullas in under svetsbordet Verktygsvagn kompakt - målade 6.383,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: mm 650 mm 640 mm 59,00 kg Skydd 2.473,00 SEK för verktygsvagn kompakt Längd: (a) Bredd: (b) Höjd: (c) Vikt: Modul för verktygsvägg Modul Verktygspanel - skapa ditt eget personliga verktygsvägg med hjälp av olika komponenter. Modul , är lämplig för skruvtvingar, prismor och bultar. Modul (utan bussning) kan endast användas med prismor och bultar. Genom att använda tappen kan du hänga upp alla komponenter med ett borrhål i System 28. Bakplåt ingår inte i leveransen. Vi rekommenderar att du använder ett lim-laminerat träskiva med en tjocklek av minst 5 cm Modul för verktygsvägg - målade 725,00 SEK för Skruvtving / Prismor / Bultar Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 500 mm 100 mm 110 mm 28 mm 2,20 kg Modul för verktygsvägg - målade 483,00 SEK för Prismor / Bultar Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 500 mm 100 mm 110 mm 28 mm 1,90 kg Monteringspinne för verktygsvägg - behandlat 35,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Ø: (o) Vikt: 37 mm mm 0,10 kg 179

180 28 TILLBEHÖR Verktygsvägg Med verktygsvägg Siegmund finns tillbehör alltid snabbt inom räckhåll. Den kan lätt fixeras med bultar till bordet eller med skruvar i väggen Verktygsvägg - målade 2.438,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 800 mm 100 mm 800 mm 22,50 kg Skyddsvägg för svetsning Med skyddsvägg för svetsning kan du dela ditt bord i två arbetsområden. Du definierar position och storlek för de arbetande områdena enligt respektive krav. Väggen skyddar för svetssprut från arbetsområdet. Skyddsväggen är gjord av Zink och är fast med två bultar. (väggen är inte är skyddat för repor på grund av produktionsmässiga skäl) Skyddsvägg för svetsning 1.656,00 SEK färgade lackering som custome-made produkt möjligt mot en extra avgift Längd: (a) Bredd: (b) Höjd: (c) Vikt: mm 50 mm 800 mm 23,00 kg Jordanslutningen Comfort Jordanslutningen säkerställer en 100% kontakt till bordet vid svetsning. Genom jordanslutningen finns ingen risk för överhettning. Enkel montering av fästande i borrhållen. Ladda upp till 500 ampere, Kabel tvärsnitt mm² Jordanslutningen Comfort 426,00 SEK Vikt: 0,66 kg = Produkter som produserat till lager = Produkter som produseras av order 180

181 TILLBEHÖR 28 Svetspistol hållare Svetspistolshållare kan placeras i bordets hål. Det erbjuds som ett tilbehör för din svetsning Svetspistol hållare - behandlat 276,00 SEK Höjd: (c) Vikt: 200 mm 0,50 kg Borste Borsta med en diameter på 30 mm är speciellt utvecklad för rengöring 28 mm borrhål. Smuts ansamlingar kan enkelt tas bort med denna borste Borste Ø 30 med skyddskåpa 184,00 SEK Ø: (o) Vikt: 30 mm 0,06 kg Borste Ø 30 för borr / 10 pack 564,00 SEK Ø: (o) Vikt: 30 mm 0,06 kg 181

182 28 TILLBEHÖR Insexnyckel 6 Insexnyckel 6 är det praktiska stödet att dra åt bultar snabbt och enkelt. Allen nyckel 6 är perfekt som ett effektivt stöd för fastspänning bult, skruv klämmor och små universal rutor Insexnyckel 6 138,00 SEK gul Vikt: 0,09 kg Insexnyckel 6 138,00 SEK Röd Vikt: 0,50 kg Insexnyckel 14 Insexnyckel 14 används för att dra åt positioneringsbultar och stora vinklar Insexnyckel ,00 SEK Vikt: 0,45 kg = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

183 TILLBEHÖR 28 Frakt fäste Frakt fästet med fästande plattan kan stödja kg (med 2x ) / kg (med 2x ) belastning. Det används för att flytta svetsning bordet och andra tunga Siegmund element säkert och enkelt. Det fästs snabbt och enkelt med minst 2 fastspänning bultar. Allmänna krav för sjöfarten parentes måste iakttas när du använder fästet. Bärande förmåga kan tydligt minska, beroende på hur det används. Under transport, bordet får inte tas upp mer än 100 mm, och får ingen bo under bordet. Frakt fästet kan dessutom användas som en enkel fastsättning för bälten för att sträcka. För din säkerhet, Vänligen observera följande säkerhetsföreskrifter: Ringmutter måste vara helt fastskruvad. Ringmutter måste vara platt mot ytan. Längden på gängan måste vara tillräckligt. Dra i sidled bör undvikas N Frakt fäste med infästning plattan - nitrerad 483,00 SEK 1800 kg bärförmågan (med 2x ), 1000 kg bärförmågan (med 2x ) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 150 mm 25 mm 4,70 kg N.T1 Fäst plåt 150x150x25 för Frakt fäste 357,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 150 mm 25 mm 3,90 kg Frakt fäste utan fastspänningsplåt 138,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: ,70 kg N Frakt fäste för arbete bord 28 och 16 - nitrerad 909,00 SEK 2500 kg bärförmågan (med 2x ), 1000 kg bärförmågan (med 2x ), 700 kg bärförmågan (med 2x ) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 100 mm 165 mm 4,50 kg 183

184 28 RIKT OCH KLÄMPRESS Rikt och klämpress Perfekt svetsning genom förspänning före svetsning. Rikt- och klämpressen används för att räta ut deformerade stålprodukter. Med en tryckkraft på 2,5 ton kan delar som har oönskade ojämnheter eller spänningar i materialet räta ut. Med tillvalet rörbockningsverktyget kan rör med en diameter på upp till 42 mm böjas flexibelt. Den totala slaglängden är 60 mm, vilket kan uppnås med 13 pumpslag med en arbetskraft på ca. 330 N (slag per pumphjul 4,6 mm). En överloppsventil förhindrar ytterligare tryckuppbyggnad när kolvstången är yttersta läget. För en säker fastsättning på bordet kan bordspressen fixeras genom tornets huvud genom att använda Snabba spännbultar eller den medföljande bulten. Rikt- och klämpress måste alltid fästas på två ställen. Fler tillbehör går att hitta på Rikt och klämpress System ,00 SEK Vikt: 5,70 kg = Produkter som produserat till lager = Produkter som produseras av order 184

185 RIKT OCH KLÄMPRESS 28 Rikta deformerade stålprodukter eller ta bort oönskade ojämnheter eller spänningar i materialet utan problem med Siegmunds nya rätnings- och klämpress. Fler tillbehör går att hitta på FUNGERAR ÄVEN I VERTIKAL POSITION Med hjälp av den integrerade bulten kan bordspressen enkelt fästas och dessutom fixeras med stopp från ovan. ARBETAR I HÖRN Hörn kan spännas med en aluminiumspets. Den inre svetssömmen kommer inte att skadas av detta. BÖJNINGSRÖR Med en rörböjningsplugg kan rör upp till Ø 45 mm böjas eller räta ut. Korrekt hantering och flera böjningsmöjligheter ger ett rent resultat utan några märken.

186 MAGNETISKA FASTSPÄNNING TEKNIK Duo magnet fästblock De Magnetiska Spännblocksparen har två motsatta magnetiska sidor och är konstruerade för att arbetsstycken ska fixas på stålytor som svets- och spännbord. Flera Magnetiskz Spännblockspar kan också anslutas till varandra via växelaxelns inre sexkant för att klämma fast längre eller större arbetsstycken. Aktiveringen sker via den avtagbara vridnyckeln med endast 90 växelkörning, Magnetens ytor är helt förnicklade. De två olika formade fastspänningssidorna på de Magnetiska Spännblocken kan användas för att hålla nästan vilken arbetsstyckesgeometri som helst, oavsett om rundmaterial, lakan eller profiler ska spännas fast. De Magnetiska Spännblocken är de optimala fastspänningsorganen för att spänna snabbt, flexibelt och utan störande kontur på svets- och spännbord för borrning, avbrott, svetsning eller trådskärning Duo magnet fästblock ,00 SEK Hållkraft 5 kn Spänn yta (s1) Spänn yta (s2) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 120 x 57 mm 136 x 64 mm 143 mm 64 mm 71 mm 3,90 kg Duo magnet fästblock ,00 SEK Hållkraft 7 kn Spänn yta (s1) Spänn yta (s2) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 156 x 57 mm 172 x 64 mm 178 mm 64 mm 71 mm 4,90 kg Duo magnet fästblock ,00 SEK Hållkraft 10 kn Spänn yta (s1) Spänn yta (s2) Längd: (a) Bredd: (b) Höjd: (c) Vikt: 162 x 76 mm 178 x 87 mm 184 mm 87 mm 88 mm 8,80 kg = Produkter som produserat till lager = Produkter som produseras av order 186

187 MAGNETISKA FASTSPÄNNING TEKNIK SPECIALERBJUDANDE Set Duo magnet fästblock 5 De Magnetiska Spännblocken är de optimala fastspänningsorganen för att spänna fast snabbt, flexibelt och utan störande kontur på svets- och spännbord för borrning, avbrott, svetsning eller trådskärning. Leveransomfattning: 2x Duo magnet fästblock + 1x Insexnyckel 4.577,00 SEK (istället för 5.106,00 SEK) 2x Set SPECIALERBJUDANDE Set Duo magnet fästblock 7 De Magnetiska Spännblocken är de optimala fastspänningsorganen för att spänna fast snabbt, flexibelt och utan störande kontur på svets- och spännbord för borrning, avbrott, svetsning eller trådskärning. Leveransomfattning: 2x Duo magnet fästblock + 1x Insexnyckel 5.727,00 SEK (istället för 6.372,00 SEK) 2x Set SPECIALERBJUDANDE Set Duo magnet fästblock 10 De Magnetiska Spännblocken är de optimala fastspänningsorganen för att spänna fast snabbt, flexibelt och utan störande kontur på svets- och spännbord för borrning, avbrott, svetsning eller trådskärning. Leveransomfattning: 2x Duo magnet fästblock + 1x Insexnyckel 7.567,00 SEK (istället för 8.418,00 SEK) 2x Set 187

188 FLÄNS Uppspänningsplatta 550 för DIN fläns Den fastspänning plattan 550 för DIN flänsar är fäst med fastspänning bultar till Siegmund-assemblies (e.g. rutor). Rörets flänsar kan placeras snabbt vid fastspänning i plattan med hjälp av fästande skruvar. På detta sätt kan tid sparas. Ett brett utbud av möjliga tillämpningar resultat från 28 mm borrhål som andra fastspänning element kan fästas. Ytterligare nominella bredder finns tillgängliga på begäran. Leverans omfattar för fastspänning plattan 550 följande: 2x fastställande bultar Ø 13,8, 2x fastställande bultar Ø 17,8, 2x fastställande bultar Ø 21,8, 2x fastställande bultar Ø 25,8, 2x fastställande bultar Ø 29,8, 2x fastställande bultar Ø 32,8. För att utnyttja spännplattan i systemet 16, krävs kopplingselement som anslutningsbultar (artikelnr ), kombinationsbultar (artikelnr ), eller nedsättnings bussningar (artikelnr ). För att utnyttja spännplattan i systemet 22, krävs kopplingselement som anslutningsbultar (artikelnr ), kombinationsbultar (artikelnr ), eller nedsättnings bussningar (artikelnr ). För DIN flänsar 2632 / 2633 nominell bredd DN 15 - DN 400, DIN flänsar 2634 / 2635 nominell bredd DN 50 - DN P Uppspänningsplatta 550 för DIN fläns med bult - nitrerad 5.624,00 SEK Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 550 mm 350 mm - 25 mm 30,00 kg Fixerings Bult Ø 13,8 för hål behandlat 115,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 39 mm - 14 mm - 0,03 kg Fixerings Bult Ø 17,8 för hål behandlat 115,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 41 mm - 18 mm - 0,05 kg Fixerings Bult Ø 21,8 för hål behandlat 115,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 47 mm - 22 mm - 0,10 kg Fixerings Bult Ø 25,8 för hål behandlat 184,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 50 mm - 26 mm - 0,14 kg Fixerings Bult Ø 29,8 för hål behandlat 184,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 55 mm - 30 mm - 0,20 kg Fixerings Bult Ø 32,8 för hål behandlat 184,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 60 mm - 33 mm - 0,27 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

189 FLÄNS Uppspänningsplatta 350 för DIN fläns Fastspänning platta 350 för DIN flänsar är fäst med fastspänning bultar till Siegmund-assemblies (e.g. rutor). Röret flänsar kan placeras snabbt vid fastspänning plattan med hjälp av fästande skruvar. På detta sätt kan tid sparas. Ett brett utbud av möjliga tillämpningar resultat från 28 mm borrhål som andra fastspänning element kan fästas. Ytterligare nominella bredder finns tillgängliga på begäran. Leverans omfattar för fastspänning platta 350 följande: 2x fastställande bultar Ø 13,8, 2x fastställande bultar Ø 17,8, 2x fastställande bultar Ø 21,8. För att utnyttja spännplattan i systemet 16, krävs kopplingselement som anslutningsbultar (artikelnr ), kombinationsbultar (artikelnr ), eller nedsättnings bussningar (artikelnr ). För att utnyttja spännplattan i systemet 22, krävs kopplingselement som anslutningsbultar (artikelnr ), kombinationsbultar (artikelnr ), eller nedsättnings bussningar (artikelnr ) P Uppspänningsplatta 350 för DIN fläns med bult - nitrerad 4.853,00 SEK för DIN flänsar DIN 2633, nominell bredd DN 15 - DN 200 Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 350 mm 250 mm - 25 mm 14,00 kg Fixerings Bult Ø 13,8 för hål behandlat 115,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 39 mm - 14 mm - 0,03 kg Fixerings Bult Ø 17,8 för hål behandlat 115,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 41 mm - 18 mm - 0,05 kg Fixerings Bult Ø 21,8 för hål behandlat 115,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 47 mm - 22 mm - 0,10 kg MS=Materialtjocklek; 189

190 FLÄNS Uppspänningsplatta US normen ANSI / ASME Monteringsplattan kan man använda massor av lösningar som spännbultar, vinklar mm. Rörflänsar kan placeras snabbt på monteringplattan med hjälp av fästbultar. 28 mm som ger fastsättning av ytterligare verktyg, vilket möjliggör ett brett spektrum av användningsmöjligheter. Ytterligare storlekar finns tillgängliga på begäran. Det som följer med 150 lbs fastspänning plattan: 2x fastställande bultar Ø 15,5, 2x fastställande bultar Ø 18,9, 2x fastställande bultar Ø 22,2. Det som följer med 300 lbs fastspänning plattan: 2x fastställande bultar Ø 15,5, 2x fastställande bultar Ø 18,9, 2x fastställande bultar Ø 22,2, 2x fastställande bultar Ø 25,2. Det som följer med lbs fastspänning plattan: 2x fastställande bultar Ø 15,5, 2x fastställande bultar Ø 18,9, 2x fastställande bultar Ø 22,2, 2x fastställande bultar Ø 25,2, 2x fastställande bultar Ø 28,2. För att utnyttja spännplattan i systemet 16, krävs kopplingselement som anslutningsbultar (artikelnr ), kombinationsbultar (artikelnr ), eller nedsättnings bussningar (artikelnr ). För att utnyttja spännplattan i systemet 22, krävs kopplingselement som anslutningsbultar (artikelnr ), kombinationsbultar (artikelnr ), eller nedsättnings bussningar (artikelnr ) P Uppspänningsplatta 150 Ibs med bult - nitrerad 5.279,00 SEK för fläns US normen, ANSI / ASME B 16,5 150 lbs, från 1/2" till 8" Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 350 mm 250 mm - 25 mm 14,00 kg P Uppspänningsplatta 300 Ibs med bult - nitrerad 6.015,00 SEK för fläns US normen, ANSI / ASME B 16,5 300 lbs, från 1/2" till 8" Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 350 mm 250 mm - 25 mm 14,00 kg P Uppspänningsplatta Ibs med bult - nitrerad 6.268,00 SEK för fläns US normen, ANSI / ASME B 16, lbs, från 1/2" - 6" Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 350 mm 250 mm - 25 mm 14,00 kg Fixerings Bult Ø 15,5 - behandlat 138,00 SEK klämmor plattan / / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 39 mm - 16 mm - 0,03 kg Fixerings Bult Ø 18,9 - behandlat 138,00 SEK klämmor plattan / / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 41 mm - 19 mm - 0,05 kg Fixerings Bult Ø 22,2 - behandlat 150,00 SEK klämmor plattan / / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 45 mm - 22 mm - 0,10 kg Fixerings Bult Ø 25,2 - behandlat 219,00 SEK klämmor plattan / Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 50 mm - 25 mm - 0,14 kg Fixerings Bult Ø 28,2 - behandlat 230,00 SEK klämmor plattan Längd: (a) Bredd: (b) Ø: (o) MS: (d) Vikt: 50 mm - 28 mm - 0,16 kg MS=Materialtjocklek; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

191 HYDRALISK TVING Hydralisk tving Genom att använda den pneumatiska cylindern kan du automatisera fastspänning av dina komponenter, i syfte att maximera tids- och kostnadseffektivitet. Dessutom garanterar automation exakta mätningar, såsom klämtryck, cykeltider, etc. Med hjälp av adaptrar kan den pneumatiska cylindern korta versionen (Art nr , ) monteras in i borrhålen. Den pneumatiska cylindern långa versionen (Pos ) är fäst med ett system 28 gängade bussningen i de gängade borrhål. Via ett fördelningsblock (Art nr ) den pneumatiska cylindern är förbunden med kompressorn och kan manövreras vid ett drifttryck av 1 till 10 bar. Beroende på vilken typ av tryckcylindern, är lyftområdet 25 mm eller 50 mm. Genom manövrering av respektive slidventilen släpper trycket Hydraulisk cylinder, kort inkl. adapter system ,00 SEK Kraft F = 650 N vid 8 bar Vikt: 0,90 kg Hydraulisk cylinder, kort inkl. adapter system ,00 SEK Kraft F = 650 N vid 8 bar Vikt: 0,93 kg Hydralisk cylinder, lång för system ,00 SEK Kraft F = 350 N vid 8 bar Vikt: 0,80 kg Luft koppling med 8 uttag för 8 luftslanger 2.634,00 SEK Vikt: 0,14 kg 191

192 ANSLUTA ELEMENT Adapter plåt Adapterplatta, speciellt utvecklad för att fästa skruvklämmor över system. Plattan är fastsatt på bordet med hjälp av klämbultar. Hålet i mitten används för att snabbt och säkert fästa skruvklämman Adapter plåt 28 -> 16 - behandlat / nitrerad 414,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 50 mm 35 mm 0,94 kg N Adapter plåt 28 -> 22 - nitrerad 414,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 50 mm 35 mm 1,09 kg N Adapter plåt 22 -> 16 - nitrerad 414,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 50 mm 25 mm 0,83 kg Snabbspännbult, övergång Kombination snabb fästbulten, speciellt utvecklad för att skruva komponenter av större system till mindre system. Kulstorlek och spänningskraft motsvarar snabba spännbultar. Den fjärde kula som ligger i mitten minskar inre friktion och ökar handhjulets kraft. Den ny designade av snabb fästbulten avgår med O-ringarna, men det är fortfarande lätt att rengöra. Denna bult är inte tillåtet för att kombinera tabeller och U-bildade torg! Snabbspännbult, övergång kort 28 -> 16 - behandlat 483,00 SEK Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 75 mm 40 mm 55 kn 10 Nm 10 kn 0,32 kg Snabbspännbult, övergång kort 28 -> 22 - behandlat 483,00 SEK Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 88 mm 40 mm 130 kn 15 Nm 15 kn 0,45 kg Snabbspännbult, övergång kort 22 -> 16 - behandlat 449,00 SEK Längd: (a) Ø: (o) SK: (k1) AM: (k3) ZK: (k2) Vikt: 71 mm 35 mm 55 kn 10 Nm 10 kn 0,28 kg SK=Skruvkraft; AM=Åtdragningsmoment; ZK=Dragkraft; = Produkter som produserat till lager = Produkter som produseras av order Förklaring se sidan = Reptålig = Skydd mot svetsloppor = Rostskydd

193 ANSLUTA ELEMENT Att minska höljen Förminskningsbussning, speciellt utvecklad för att fasta komponenter för mindre system på större system. Förminskningsbussning kan fastas i komponenterna och därigenom ge möjlighet att klämma fast dem med bultar i andra system. Förminskningsbussning passar för borrhål, men inte för avlånga slitsar. För att fästa reduktionsbussningen för system 22 krävs en lång klämbult Att minska höljen 16 -> 28 - behandlat 127,00 SEK Längd: (a) Ø: (o) Vikt: 24 mm 32 mm 0,05 kg Att minska höljen 16 -> 22 - behandlat 127,00 SEK en lång fastspänning bult behövs Längd: (a) Ø: (o) Vikt: 24 mm 27 mm 0,04 kg Att minska höljen 22 -> 28 - behandlat 127,00 SEK en lång fastspänning bult behövs Längd: (a) Ø: (o) Vikt: 36 mm 32 mm 0,08 kg Att minska höljen Förminskningsbussning, speciellt utvecklad för fastspänning av komponenter för större system i mindre system. Förminskningsbussning kan sättas fast i komponenterna och därigenom ge möjlighet att klämma fast dem med skruvar i mindre system. Förminskningsbussning passar för borrhål och avlånga slitsar. För att fästa reduktionsbussningen för system 22 krävs en lång klämbult Att minska höljen 28 -> 22 - behandlat 127,00 SEK en lång fastspänning bult behövs Längd: (a) Ø: (o) Vikt: 35 mm 36 mm 0,10 kg Att minska höljen 28 -> 16 - behandlat 127,00 SEK Längd: (a) Ø: (o) Vikt: 29 mm 36 mm 0,07 kg Att minska höljen 22 -> 16 - behandlat 127,00 SEK en lång fastspänning bult behövs Längd: (a) Ø: (o) Vikt: 23 mm 31 mm 0,05 kg 193

194 ANSLUTA ELEMENT Adapter bössning Adapter hylsa, speciellt utvecklad för att komponenter med större systemborrhål (ej lämplig för fastspänning med spännbultar). Genom att installera i ett skruvfäste kan den användas med komponenter i andra system Adapter bössning 16 -> 28 - behandlat 138,00 SEK Längd: (a) Ø: (o) Vikt: 40 mm 31 mm 0,12 kg Adapter bössning 22 -> 28 - behandlat 138,00 SEK Längd: (a) Ø: (o) Vikt: 25 mm 30 mm 0,04 kg Adapter bössning 16 -> 22 - behandlat 138,00 SEK Längd: (a) Ø: (o) Vikt: 18 mm 24 mm 0,02 kg Försänkt ansluter bult Anslutningsbult, speciellt utformad för att ansluta bord från olika system. Alla komponenter kan kopplas samman mellan system som använder systemborrhålen Försänkt ansluter bult 28 <-> 16 - behandlat 230,00 SEK Längd: (a) Ø: (o) Vikt: 34 mm 32 mm 0,12 kg Försänkt ansluter bult 28 <-> 22 - behandlat 230,00 SEK Längd: (a) Ø: (o) Vikt: 36 mm 32 mm 0,11 kg Försänkt ansluter bult 22 <-> 16 - behandlat 207,00 SEK Längd: (a) Ø: (o) Vikt: 27 mm 27 mm 0,15 kg = Produkter som produserat till lager = Produkter som produseras av order 194

195 ANSLUTA ELEMENT

196 ANTIVIDHÄFTNING Oljesten För att behålla även ytan av tabellen svetsning och den andra Siegmund-subassemblines, bör en platt oilstone uteslutande användas för att ta bort skador eller svetsning pärlor. Vinkelslipar, tandade låsbrickor eller andra slipmedel bör aldrig användas. Med Siegmund-oilstone har du det perfekta verktyget att upprätthålla och nivå ut alla ojämnheter på den table s ytan. Passar till icke-nitrerade svetsbord och tillbehör Oljesten för ytbehandling 150x50x25 150,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 150 mm 50 mm 25 mm 0,42 kg Oljesten för ytbehandling 200x50x25 184,00 SEK Längd: (a) Bredd: (b) Höjd: (c) Vikt: 200 mm 50 mm 25 mm 0,56 kg SPECIALERBJUDANDE Set CleanBasic 8x 1 liter sprayflaska Ren Basic är en vattenbaserad renare och som är lämplig för daglig rengöring av tabellen. Under normala förhållanden förhindrar anti-frätande komponenter bildandet av rost. Dock om rost ska visas som en följd av särskilt hög luftfuktighet, bör renare som innehåller vatten inte användas. Materialsäkerhetsuppgifter är tillgänglig online. 909,00 SEK (istället för 1.016,00 SEK) 8x = Produkter som produserat till lager = Produkter som produseras av order 196

197 ANTIVIDHÄFTNING CleanBasic Ren Basic är en vattenbaserad renare och som är lämplig för daglig rengöring av tabellen. Under normala förhållanden förhindrar anti-frätande komponenter bildandet av rost. Dock om rost ska visas som en följd av särskilt hög luftfuktighet, bör renare som innehåller vatten inte användas. Materialsäkerhetsuppgifter är tillgänglig online CleanBasic 1 liter sprayflaska 127,00 SEK spray flaska 1 liter Vikt: 1,10 kg CleanBasic 5 liter 380,00 SEK kapseln 5 liter Vikt: 5,20 kg SPECIALERBJUDANDE Set CleanBasic 6x 5 liter Ren Basic är en vattenbaserad renare och som är lämplig för daglig rengöring av tabellen. Under normala förhållanden förhindrar anti-frätande komponenter bildandet av rost. Dock om rost ska visas som en följd av särskilt hög luftfuktighet, bör renare som innehåller vatten inte användas. Materialsäkerhetsuppgifter är tillgänglig online ,00 SEK (istället för 2.280,00 SEK) 6x

198 ANTIVIDHÄFTNING Antividhäftnings skydd med korrissionsskydd Anti sprut är ett icke-flammible, vatten lösliga anti sprut agent, som skyddar svetsning bordet från följsamhet av svetsning fettstänk. Vid svetsning med anti sprut bildas inga giftiga eller skadliga ångor eller sönderdelningsprodukter. Anti sprut kan naturligtvis också användas över delar som ska svetsas (t.ex. stål, rostfritt stål, aluminium, galvaniserat delar). Om dessa delar skall målas därefter, har det torkade rest tas bort tidigare med ett lämpligt rengöringsmedel. Följande är lämplig: vatten, vattenlösning, sura och neutrala rengöringsmedel (t.ex. 2% av anti sprut cleaner i vatten). Inte lämplig är kall renare eller Klorerade kolväten. Anti sprut bör helst tillämpas med hjälp av en sprayflaska (växelvis med en borste, trasa, etc.). Anti sprut effekten fungerar lika i fuktig och torkade förhållanden. Svetsning fettstänk kan torkas bort enkelt efter svetsning är slutförd. Kostnaden för anti sprut när det används på daglig jämlikar kommit cirka EURO/m² per år. Materialsäkerhetsuppgifter är tillgänglig online Antividhäftnings skydd med korrissionsskydd 1 liter sprayflaska 150,00 SEK spray flaska 1 liter Vikt: 1,10 kg Antividhäftnings skydd med korrissionsskydd 1 liter flaska 334,00 SEK flaska 1 liter Vikt: 1,10 kg Antividhäftnings skydd med korrissionsskydd 5 liter 449,00 SEK kapseln 5 liter Vikt: 5,20 kg = Produkter som produserat till lager = Produkter som produseras av order 198

199 ANTIVIDHÄFTNING SPECIALERBJUDANDE Set Antividhäftnings skydd med korrissionsskydd 8x 1 liter sprayflaska Anti sprut är ett icke-flammible, vatten lösliga anti sprut agent, som skyddar svetsning bordet från följsamhet av svetsning fettstänk. Vid svetsning med anti sprut bildas inga giftiga eller skadliga ångor eller sönderdelningsprodukter. Materialsäkerhetsuppgifter är tillgänglig online ,00 SEK (istället för 1.200,00 SEK) 8x SPECIALERBJUDANDE Set Antividhäftnings skydd med korrissionsskydd 6x 5 liter Anti sprut är ett icke-flammible, vatten lösliga anti sprut agent, som skyddar svetsning bordet från följsamhet av svetsning fettstänk. Vid svetsning med anti sprut bildas inga giftiga eller skadliga ångor eller sönderdelningsprodukter. Materialsäkerhetsuppgifter är tillgänglig online ,00 SEK (istället för 2.694,00 SEK) 6x

200 SKENA Flexibelt utrymme för exakt och snabb positionering... För att uppfylla detta krav, erbjuder Siegmund den optimala lösningen - det nya järnvägssystemet med inbyggd rund skena. På grund av den mycket exakt installation av vårt järnvägssystem, ett strukturerat arbetsutrymme med maximal precision och minimal tolerans öppnas. Det ger till exempel en avvikelse på ca. 2 mm med en längd på 25 meter (med lämplig mätutrustning för montering). Därför stora arbetsstycken kan tillverkas exakt. Kombinationen av tabeller, anslutningsramar och tillbehör erbjuder otaliga kläm möjligheter i varje dimension. Genom att använda anslutningsramar med hjul kan du flytta tabeller och tillbehör på skenan enkelt och sätta ut i ett rutnät med 100 mm. På grund av mångsidigheten i järnvägssystemet kan du snabbt flytta, justera och klämma projekt av alla storlekar. Den Siegmund-järnvägssystemet står för kvalitet, precision och tidsbesparingar.... så flexibel och mobil när du behöver det! Ytterligare information om järnvägssystemet finns i vår Huvudkatalog eller på Denna QR-kod kommer leda dig direkt till all information om Siegmund-järnvägssystemet.

201 All information om våra järnvägssystem finns i Siegmunds produkt- och applikationskatalog. Du kan beställa vår huvudkatalog gratis, på sidan

202 PLATTFORM SYSTEM Kläm stora komponenter enkelt och exakt För att möta de ständigt växande utmaningar, och att alltid ligga steget före konkurrenterna när det gäller flexibilitet och precision, har vi speciellt utvecklat ett plattform system för dig. Den kan monteras för att skapa en strukturerad och noggrann arbetsutrymme av alla storlekar. Det är exakt i linje under installationen med hjälp av state-ofthe-art 3D-laserteknik. Resultatet ett rutnät med borrhål och stödlinjer, som avsevärt förenklar arbete med stora och tunga komponenter. Siegmunds spänn enheter erbjuder en mängd spänn alternativ, för att förbereda dig för alla framtida utmaningar. Plattformarna kan både förankras i golvet eller på golvet. För att skapa mer arbetsyta, kan plattformssystemet med bord utökas i framtiden. Ytterligare information om plattformssystemet finns i vår Huvudkatalog eller på Den här QR-koden leder dig direkt till all information om Siegmunds plattformssystem.

203 All information om våra plattformssystem finns i Siegmunds produkt- och applikationskatalog. Du kan beställa vår huvudkatalog gratis, på sidan

204 LÄGESSTÄLLARE Sätt ni standard i produktivitet, ergonomi och kvalitet Med Siegmunds verktyg jobbar du på bästa möjliga sätt och ökar din produktivitet och kvalitet. Snabb och enkel hantering av arbetsstycken minskar icke-produktiva tider och bidrar också till ergonomiskt arbete. Vi erbjuder ett brett sortiment av verktyg för alla svets-, montage- och underhållsarbeten. Vi är också glada att tillverka verktygen individuellt enligt era krav. En investering som betalar tillbaks. Ytterligare information om lägesställare finns i vår Huvudkatalog eller på Den här QR-koden leder dig direkt till all information om Siegmunds lägesställare

205 All information om våra lägesställare finns i flygbladet "Positionier". Du kan beställa det gratis på sidan 242. siegmund 205

206 METALL KONSTRUKTION JORDI SCHLOSSEREI, AARBURG (CH) Jordi Schlosserei-Metallbau AG har sedan 1995 skapat, planerat och utformat olika delar runt huset. Därför kombineras metall och bearbetas med andra material. Siegmunds svetsbord erbjuder en utmärkt grund för dessa olika verksamhetsområden. I vårt praktiska exempel ser du produktion av en balkong för en lägenhet. För att kunna arbeta så snabbt och effektivt som möjligt, fästs de enskilda komponenterna i räcken på svetsbordet med stopp och skruvtvingar som svetsas ihop. 206

207 BEARBETNING AV ROSTFRITT STÅL T. T. ROZSDAMENTES, BUDAPEST (HU) Företaget T. T. Rozsdamentes från Ungern grundades 1996 och producerar utrustning för industrikök och sjukhus samt delar till bilindustrin, som en logotyp för försäljningsställen till ett känt bilmärke. Innan T. T. Rozsdamentes arbetade med Professional Extreme svetsbord tog produktionen av logotyperna mycket längre tid, eftersom metallen huvudsakligen böjdes på grund av den uppvärmda värmen under svetsprocessen och behövde tidskrävande omarbetningar. Siegmund svetsbord förhindrar böjning under svetsprocessen och säkerställer en högkvalitativ och ädel slutprodukt. 207

208 MOTORCYKELTEKNIK NORTON MOTORCYCLES, DERBY (UK) Norton Motorcycles, med säte i Storbritannien, har mer än 100 års erfarenhet inom motorcykelbyggandet och imponerar både professionell racing och ambitiösa hobbyåkare med sin unika design. Varje uppgift, från forskning och utveckling till tillverkning, konstruktion, provning och frakt av motorcyklar, utförs på fabriken Norton Hastings House. För att säkerställa motorns högkvalitativa och stabilitet, arbetar Norton med Professional Extreme svetsbord från Siegmund. Bilderna visar hur delar av ramen kan sättas fast på svetsbordet och svetsas exakt genom att använda tvingar och vinklar med olika höjder. 208

209 STÅLBYGGNAD SCHLOSSEREI MOOSBRUGGER GMBH, AU (AT) Metallbearbetningsföretaget Moosbrugger GmbH, som har drivits sedan 1995, tillverkar en rad olika aggregat för stål- och krankonstruktion samt olika låsverksarbeten. Moosbrugger GmbH bygger på flexibilitet och hög kvalitet på Siegmund svetsbord för dessa många projekt. I det här praktiska exemplet ser du produktionen av en upphöjd trädgårdssäng. I detta projekt läggs särskild vikt vid hållbarheten hos de material som används och produktionsnoggrannheten. Siegmunds svetsbord ger den perfekta arbetsgrunden för dessa krav. Genom att använda höga vinklar kan de enskilda delarna monteras snabbt och flexibelt på Professional Extreme svetsbordet och svetsas med stor noggrannhet. 209

210 PLÅTBEARBETNING W. NUSSER GMBH, SCHWABMUENCHEN (DE) Visas är häftning av en underkonstruktion ram för ett metallhölje (livsmedelsindustrin). Ytan konsistens av Siegmund plasma-nitreras tabeller är mycket synlig efter många års tjänst. Den speciella ytan härdningsprocessen förhindrar vidhäftning av svetssprut. 210

211 LOCOMOTIVE KONSTRUKTION SIEMENS AG, MUENCHEN (DE) Ett lok går genom flera arbetsstationer under produktionsprocessen vid fabriken i München. I den här arbetsstationen skalet av underredet är fastklämd, och ytterligare komponenter är spikade och svetsas. Installationen av golvpanelen sker också här, på grund av den speciellt utvecklad rotationsmekanism. Den 18 meter långa underredet har en totalvikt på ca. 10 ton. 211

212 ROLLER MAURER SOEHNE GMBH & CO. KG, MUENCHEN (DE) En 80x20 m fabrikshallen var helt konstruerad med Siegmund support-och fundamentskenor. På grund av de extremt höga arbetsbelastning, var borrhålen förstärkta med glödgade bussningar. Installationen utfördes av Siegmund stöds av state-of-the-art 3D-laserteknik. Genom att använda en viss plattform som består av enskilda element, kan tillverkningsutrustning anslutas till järnvägssystemet. Plattform komponenter samt Siegmund tabeller kan vara slumpmässigt placerade och fastklämd, vilket skapar maximal flexibilitet. Illustrationer demonstrerar hur rollercoaster vagnar monteras och justeras på Siegmund tabeller, med hjälp av mallar som tillhandahålls av kunden. På grund av hög tillverkningsprecision, kan maximal säkerhet för karuseller garanteras. 212

213 VARVSINDUSTRIN NOBISKRUG GMBH, RENDSBURG (DE) Att arbeta på sex Siegmund bord, båtvarv behöva upp till meter av rörledningen för att bygga en lyxyacht. Exakt installation av rörsystem kräver minimal produktionstolerans. 213

214 STAINLESS STEEL PROCESSING JUERGEN HACKINGER, WALDKIRCHEN (DE) Bilden visar produktionen av rostfritt stål balkong skena för en enda familj hem med en längd på 11 meter. Den grundläggande utrustning nyinredda verkstad består av Siegmund tabeller och verktyg. 214

215 BRIDGE CONSTRUCTION MATTHAEUS SCHMID, BALTRINGEN (DE) Minimiproduktionstoleranser och maximal lastkapacitet på Siegmund supportoch stiftelseskenor, i kombination med tabeller på anslutningsramar, möjliggör exakt på millimetern byggandet av en 53 m lång Skywalk, som väger 70 ton. 215

216 PLÅTBEARBETNING HERZ ENERGIETECHNIK GMBH, PINKAFELD (AT) Du kan se produktionen av en trä förgasare panna för timmer och trä briketter. Pannan är byggd på en Siegmund tabell med förkortade bordsben, eftersom större delen av svetsarbete under tillverkningsprocessen sker i den övre delen av arbetsstycket. För att kunna arbeta effektivt och snabbt, är gjutjärn rutor anpassade till storleken på pannan, fastspänd på bordet. Assisterad av magnetiska klämbultarna utsidan arkmaterial enligt pann kläms inom några sekunder, och kan uppsatt tillsammans efter bara några få handgrepp. Måtten på en panna är 1400 x 600 x 1400 mm, väger 515 kg. 216

217 PROTOTYPBYGGNADSVERKTYG MAN, POLAND (PL) I Starachowice prototyper och "modeller" av bussar är byggda och sedan transporteras till München för stresstester. Efter genomförd testfasen, de kan gå i produktion. För att möta ständigt förändrade krav, har två olika system installerade. Ett system består av en Siegmund stöd-och fundament järnväg ovan golv, som fungerar som en bas för en installation av bordsskivor och U-rutor. Det andra systemet är en kombination av en Siegmund rund skena och Siegmund stödoch fundament järnväg, med fyra rörliga Siegmund tabeller på toppen. Illustrationer visar produktionen av en "mock-up" i det förinstallerade enhet. Den är utrustad med en ny generation av bussdörrar. De tillverkas på det andra systemet. 217

218 VÄXT TILLVERKNING TBI INDUSTRIES GMBH, FERNWALD-STEINBACH (DE) TBi Industries GmbH är en tysk kvalitetsproducent av svetsutrustning specialiserad på utveckling och produktion av svetsbrännare. Ett särskilt fokus är på svetsbrännartekniken och rengöringsutrustning för robotarsvetsning. Vid deras test- och utvecklingscenter används Siegmund svetsbord för provsvetsning. På bilderna kan du se en provkörning med en svetsrobot. 218

219 LJUSTEKNIK RICHTER LIGHTING TECHNOLOGIES, HEUBACH (DE) Richter Lighting Technologies GmbH har varit en erfaren utvecklare och tillverkare av belysnings- och arkitektoniska koncept sedan Det är särskilt viktigt för Richter att leverera effektiva, professionella och kostnadseffektiva och lättanvända produkter till sina kunder. Här ser du installationen av en speciell armatur och en akustisk panel. Elektriskt ledande grafitborstar (självtillverkade) fästs på Siegmunds svetsbord. De är speciellt gjorda för att förhindra en elektrostatisk laddning under produktionen. Dessutom möjliggör borstarna enkel förflyttning av de enskilda delarna och förhindrar skador på akrylglaset och profilerna. Siegmunds svetsbords parallella hålmönster garanterar ett jämnt arrangemang av penslarna. 219

220 STÅLBYGGNAD MARKTHALER GMBH & CO. KG, KAUFBEUREN (DE) Illustrationer visar produktionen av en speciell behållare, som fungerar som en uppsamlingstank för borrvätskor. Det används i anläggnings att borra hål för fundament inlägg. Den ackumulerade hålet vätska samlas i den och rengöras. För att stabilisera borrhålet, är borrningen pumpats tillbaka efteråt. Genom att använda Siegmund tabeller inga mallar eller enheter måste produceras, minskar låg volym produktionstiden med 20-25%. Behållaren väger 6,4 ton och är 10 meter bred, ca. 2,5 m djup och 2,5 m hög. 220

221 MOTORCYKELTEKNIK WP PERFORMANCE SYSTEMS GMBH, MUNDERFING (AT) Deras in-house testcenter bedriver statisk och dynamisk provning komponent. Beroende på material och stressituation testtiden är mellan 3 och 80 timmar per testobjekt. Illustrationer visar kvalitetskontroll av teleskoplastare rören. 221

222 RÄCKE KONSTRUKTION METALLBAU GOEPPEL, GROSSAITINGEN (DE) Montering, skärning, slipning, svetsning, mätning - i den sofistikerade byggbranschen är det svårt att föreställa sig att arbeta utan moderna Spännsystem. Balustrad byggare hjälps av Siegmund svetsbord även under svåra järnvägsdesignprocesser. Med stöd av lämpliga böjningsanordningar finns det nästan inga begränsningar för kreativitet. Siegmund spännanordningar öppnar upp för exakt och effektivt arbete. 222

223 AUTOMATION, HÖJS OCH FÖRMEDLAR TEKNIK SEMET MASCHINENBAU GMBH & CO. KG, BRACKENHEIM (DE) Bilden visar en teleskopskjutreglage för lastbilstillverkning som kontrolleras för sag och efterlevnad toleranser. Med hjälp av järnvägssystemet och U-rutor kran stoppen har ställts om. Stoppen tjänar lateron som fixturer för reglaget teleskop. Hela tillverkningen fram till slutbesiktning sker på Siegmund produkter. Ett skjutreglage teleskopisk är 8 meter lång, väger ca. 2 ton och har en belastning av ca. 1,5 ton. 223

224 HEATING TECHNOLOGY ETA HEIZTECHNIK GMBH, HOFKIRCHEN (AT) En omrörare chef för ett flislager bygger på en Siegmund bord. Den produktionstiden per styck är ca. 1,5 timmarna. Det färdiga arbetsstycket har en diameter av 6 meter. 224

225 LOCOMOTIVE KONSTRUKTION VOITH TURBO, KIEL (DE) Illustrationer visar produktionen av dieselhydrauliska lok. Plasma-nitreras tabeller är lite underhåll, vilket underlättar snabb eftermontering. Siegmund funktionella klämanordningar också möjliggör snabb bearbetning av låg produktionsvolym. 225

226 METALL KONSTRUKTION HEINZ DUWE, LÅSSMED, GOETZIS (AT) Sedan 2008 har Heinz Duwe specialiserat sig på produktion av små delar och små serier av olika stål och metalldelar. I sin verkstad har låssmed och svetsmästare Duwe varit beroende av Siegmunds kvalitet i många år. Tack vare det flexibla svets- och klämbordssystemet kan bordet anpassas till olika krav med bara några steg och lätt konverteras eller förlängas när som helst. Du ser produktionen av en hyllkonstruktion samt ett specialbyggt extra bagageutrymme till en pick-up. 226

227 MALLAR AGRIKON KAM KFT, KISKUNMAJSA (HU) Sedan 1993 har Agrikon Kam Kft. tillverkar förarhytter för byggmaskiner, traktorer och arbetsfordon. För svetsning av de enskilda komponenterna i hytterna räknar Agrikon Kam Kft. med kvaliteten och tillförlitligheten hos svets- och klämborden från Siegmund. I den här serien av bilder kan du se monteringen av mallar för produktion av kranhytter. De fina justerbara klämmorna och hållarna möjliggör en exakt klämning och svetsning av mallarna utan böjning. Om det är nödvändigt att ändra mallen, skulle en omställning av inställningen kunna ske inom kort, tack vare de flexibelt tillämpliga tillbehören. 227

228 METALLKONSTRUKTION OCH PLÅTBEARBETNING STERN EDELSTAHL, GEIERSTHAL (DE) Företaget "Stern Edelstahl GmbH" från Tyskland bygger på erfarenheter från många generationer och erbjuder kompetent service inom rörledningskonstruktion, anläggningskonstruktion, vatten och avloppsteknik samt plåtbearbetning. För att alltid erbjuda sina kunder högsta kvalitet och pålitlighet tillverkar Stern Edelstahl sina produkter på Siegmunds svetsbord och den nya Siegmund Workstation. Vi fick chansen att själva se hur plåt och rördelar tillverkades på Professional Extreme svetsbord. Tack vare den snabba omställningen av svetsbordens uppsättning och höga precision kan "Stern Edelstahl" producera effektivt och konkurrensmässigt och erbjuda sina kunder högkvalitativa produkter. 228

229 SPECIALDESIGNAD METALLKONSTRUKTION BOEHM GMBH, EICHSTAETT (DE) Här kan du se hur en akut trappa till cafeterian för en mellanskola är byggt på toppen av flera sammankopplade Siegmund tabeller. Badkaret formade konstruktionen väger ca. 4 ton, och det svetsas ihop från 15 mm stålplåt delar. Trappan är 10 m lång, 1,35 m breda och 1,60 m höga. 229

230 VERKTYGSMASKINER OCH ANLÄGGNINGSKONSTRUKTION GROB-WERKE GMBH & CO. KG, MINDELHEIM (DE) Underlättas av Siegmund tabeller, är kundens behov för att bygga komplexa maskiner, uppfylls. Den sofistikerade Siegmund Systemet underlättar snabb och flexibel montering av spännanordningar, presenterar en tidsbesparande lösning för låg volymproduktion eller egen design. 230

231 TÅG KONSTRUKTION STADLER BUSSNANG AG, BUSSNANG (CH) En huv och krockmoduler för en rälsbuss tillverkas. De är gjorda av aluminium, liksom andra enskilda delar, och tillverkas på Siegmund borden. Efteråt komponenterna monteras och svetsas samman för att skapa en rälsbuss. 231

232 ELDSTAD FRONTER GREUB, LOTZWIL (CH) Illustrationer visar tillverkning av skräddarsydda glas fronter för eldstäder. Den exakta yttextur av Siegmund tabeller i kombination med sina flexibla tillbehör, öka produktiviteten av stycketillverkning av 20 till 30%. 232

233 HÖGTRYCKS VÄXTER BHDT GMBH, HOENIGSBERG (AT) Siegmunds svetsbord underlättar prefabrice av isometriska linjer. På grund av den höga precisionen av svetsborden kan de mellanliggande och slutliga mätningar kontinuerligt utförs. Detta innebär inte bara att leda till en besparingspotential på direkt arbete t.ex. montering, det minskar också omarbetningar. 233

234 MASKIN KONSTRUKTION KUHN-GELDROP BV, GELDROP (NL) Kuhn-Geldrop BV har sedan februari 2009 varit en del av den internationella KUHN-koncernen, som säljer jordbruksmaskiner och fordon. Anläggningen i Geldrop är ansvarig för utveckling och produktion av balpressar och inplastare. I vårt exempel ser du produktionen av en höpress. För att få den största möjliga arbetsytan kopplades två Siegmund svetsbord ihop. Således är en exakt och enkel fastsättning och svetsning av de långa komponenterna möjlig. 234

235 SKÅPSYSTEM KALFÉM, HUNGARY (HU) Sedan 1993 producerar Kalfém individuella lösningar för hyllsystem och skåpsystem i Ungern. Kunderna är förutom kända bensinstationer mindre företag och privatpersoner. På bilderna kan du se tillverkningen av ett fodral för ett verktygsskåp. Alla produktionssteg utförs på Siegmunds svetsbord. Tack vare korta uppställningstider och hög noggrannhet kan Kalfém hålla sig till konkurrenskraftiga produktionskostnader samtidigt som den erbjuder högsta kvalitet till sina kunder. 235

236 METALL KONSTRUKTION KVALITET PÅ HJUL, COESFELD (DE) Som den tyska marknadsledaren för jordbruksliftar, har Krampe byggt upp släpvagnar i över trettio år i Coesfeld, Westfalen Dem är specialiserade på utveckling och konstruktion av skräddarsydda transportlösningar för jord- och skogsbruk, byggbranschen, avfallshanteringsföretag och kommuner. På bilderna kan man se tillverkningen av en aluminium baklucka för en lastbilsvagn med en sköld för lossning. Komponenterna kommer att klibbas och svetsas på Professional Extreme 8.7 svetsbord. 236

237 AUTOMATION, HÖJS OCH FÖRMEDLAR TEKNIK MA METAL CONSTRUCTION, DIEBURG (DE) Från trappor, carport och takterrasser upp till speciella konstruktioner - det stora sortimentet av MA Metal Construction i Dieburg, Tyskland, kräver solid, pålitlighet och exakt material för arbete. Vi fick chansen att se hur ett transportsystem för köttprodukter gjordes på ett Professional Extreme 8.7 svetsbord. Endast svetsarbetet tog cirka 35 timmar. 237

238 STÅLBYGGNAD SCITEEX, WARSAW (PL) Fritt expanderbar - Mer arbetsyta, mer flexibilitet. Om du har stora komponenter som kräver en sömlös och platt klämma, är plattformssystem som är gjorda av lakan eller bord en uppenbar lösning som redan har uppnåtts av många kunder. Mängden uppföljningsorder för dessa system visar att dessa lösningar verkligen visar sig vara värda. Din stora fördel i slutändan är att producera stora komponenter exakt och snabbt. 238

239 METALL KONSTRUKTION METAL KONSTRUKTION, KUENZLE, WEINFELDEN (CH) Kuenzle Metallbau AG är ett företag som är experter på att arbeta med metall. De tillverkar olika produkter runt byggnader för arkitekter, byggentreprenörer och privatpersoner. Perfekt planering och optimalt utrustade arbetsplatser utgör grunden för hög flexibilitet och noggrannhet. Hantverkets högkvalitativa produkter produceras på Siegmunds svetsbord. Vårt exempel visar framställningen av ett balkongräcke med profiler för en glasvägg. Att arbeta så effektivt och snabbt som möjligt, stopp och vinklar fästs som en monteringsram på ett Professional Extreme svetsbord som matchar storleken på räcket. Således kan de enskilda delarna klämmas och svetsas samman genom ett par enkla steg vilket bara tar några sekunder. 239

240 METALL KONSTRUKTION GETZNER TEXTIL AG, BLUDENZ (AT) Getzner Textil, grundat 1818, är den ledande tillverkaren av högkvalitativa afrikanska kläder damasks och är bland de ledande leverantörerna av modetyg för skjortor. Corporate mode samt tekniska tyger avrunda den innovativa produktsortimentet. Den innovativa sätt, vilket de anställda i Getzner Textil AG tycker är en av de viktigaste skälen företaget kan upprätthålla och expandera sin framkant i många företag och produktområden både ur ett strategiskt, liksom ett operativt perspektiv, och även om jobbet förändras ständigt. För att kunna anpassa och utöka områden i produktionen snabbt och effektiv, Arbetar Getzner med svetsbord och spännsystem från Siegmund. Du kan se produktionen av kollisionsskydd för en högspänningskabel samt produktion av en särskild bord för doseringssystem. Efter en svetsprocess på ca. 9 till 10 timmar, special borden vänds och behållarna (3x 1000 liter) för textilproduktion bifogas. 240

241 METALL KONSTRUKTION BAX METAAL, BERGEIJK (NL) I mer än 25 år har Bax Metaal från Nederländerna stått för kunskap, kvalitet och tillförlitlighet när det gäller skräddarsydda plåt och rörkonstruktioner gjorda av rostfritt stål, aluminium och svartstål. Bax Metaal förlitar sig på kvaliteten på svets och spännbord från världsledande företaget Siegmund. Innan den faktiska produktionen börjar är de enskilda projekten utvecklade tillsammans med kunden i egen designavdelning. 3D-modellerna från Siegmund erbjuder en idealisk grund för en noggrann och snabb planering av svetsanordningen. Tillverkningen och genomförandet av de enskilda projekten kan sedan bedömas tillsammans med kunden. Efter noggrann planering tillsammans med kunden startar vi produktionen. När det gäller produktionen, är effektivitet och precisionen viktig för Bax Metaal, vilket är anledningen till att nästan alla produktionssteg utförs på Siegmunds svetsbord. Tack vare den flexibla arbetsytan, kan olika projekt genomföras med hög noggrannhet. De korta omställningstider gör det också möjligt för Bax Metaal att vara konkurrenskraftiga och hitta effektiva och ekonomiska lösningar för varje projekt. 241

242 SIEGMUND TRYCKT MEDIA PRODUKT OCH TILLÄMPNINGSKATALOG MED 768 SIDOR Fullständig översikt över vårt hela sortiment Speciella mönster som t-spår bord, åttkantiga bord och många fler Artiklar i lager är markerade Detaljerad teknisk information Applikationsprover för varje artikel Omfattande information om Siegmund-plattformen och järnvägssystemet stor variation med tillbehörsset Massor av intressanta praktiska exempel länk till produktvideo Information om företaget Tillgänglig på 32 olika språk alla priser catalog En produkt och tillämpningskatalog på ditt eget språk finns tillgänglig. Produkt och tillämpningskatalog med 768 sidor TRYCKT MEDIA Kampanjblad Produkter & Kampanjer 20 sidor 244 sidor Kampanjblad Lägesställare Hör av dig, så skickar vi information till dig kostnadsfritt. Du kan mejla din beställning till info@nordicmachine.se eller ringa oss, Adress / Kontakt / Företags stämpel

243 BESTÄLLNINGSFORMULÄR Adress / Kontakt / Företags stämpel Vänligen ring mig Jag är intresserad av att hyra i... månader Jag vill ej ha ytterligare produktinformation Kvantitet Artikelnr. Titel Pris per enhet Totalt pris SKICKA BESTÄLLNINGSFORMULÄRET TILL DIN ÅTERFÖRSÄLJARE. Samtliga priser är exkl. moms och frakt. Alla texter, bilder och designelement är upphovsrättsskydda av Bernd Siegmund GmbH. Ingen del av denna katalog får redigeras analogt eller digitalt eller i annat läge, kan multipliceras eller publiceras ur katalogen utan skriftligt godkännande från den juridiska ägaren. Brott begås Bernd Siegmund GmbH

244 Övertyga dig själv om kvaliteten på våra produkter och besök oss i vår utställningsmonter. Vi ser fram emot att träffa er. KOMMANDE MÄSSOR: Euroblech, Hannover BAU, Muenchen intec, Leipzig Blechexpo, Stuttgart Hall 14, Monter K Hall C6, Monter Hall 5, Monter B22/C Hall 7, Monter 7316 Ny adress Vi har flyttat! DIN PARTNER FÖR SVETS OCH FASTSPÄNNINGSBORD: VÅR NYA ADRESS FR O M 01/ : TILLVERKARE: Bernd Siegmund GmbH Fram till 31/ kan Landsberger Str. 180 du nå oss som vanligt: Oberottmarshausen Bernd Siegmund GmbH Tyskland (Bayern) Aehrenstrasse 29 Tel. (0049) / Grossaitingen Fax (0049) / Tyskland (Bayern) info@siegmund.com Svets och Tillbehör i Ystad AB Koppargatan Ystad Tel. (0046) 0411 / order@svetsochtillbehor.se Lundqvist Maskin & Verktyg AB Smidesvägen Solna Tel. (0046) 086 / Christian.tornquist@lundqvist.se Svetsteknik i Kristianstad AB Kabelvägen Kristianstad Tel. (0046) 044 / order@svetsteknik-ksd.se Svetsmaskinservice AB Aröds Industriväg Hisings Backa Tel. (0046) 031 / info@svetsmaskinservice.se
