TRS-MBVS Vägskylt med radar

Transkript

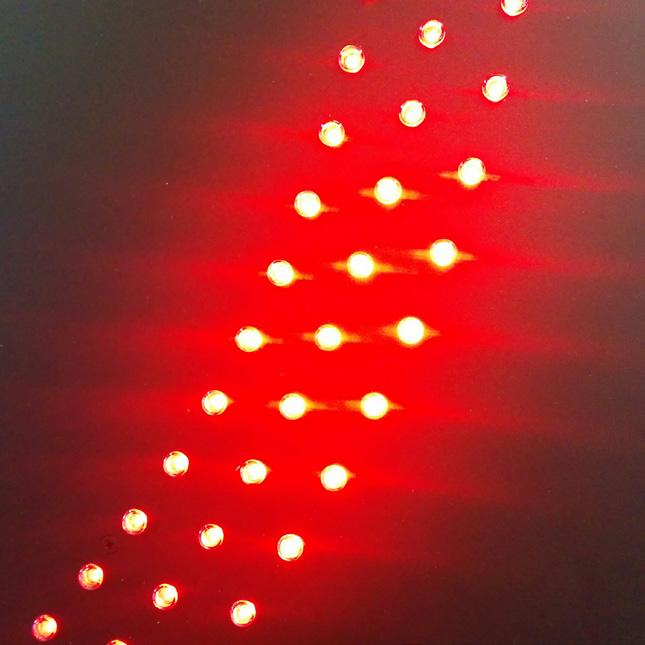

1 TRS-MBVS Vägskylt med Dopplerradar - Utomhus Vägskylt med radar LED-skylt i industriutförande med högintensiva lysdioder och god driftssäkerhet. Vägskylten åler både väder och vind och är lätt att installera och underhålla. LED-lampor med snäv spridningsvinkel gör att skylten är väl synlig på avstånd i färdrikting men bländar inte när avståndet minskar. Skylten visar aktuell hastighetsbegränsning och blinkar om denna överstigs tack vare den inbyggda dopplerradarn. maxhastigheten är enkel att ändra vid behov och finns i 9 olika utföranden. Trafikskylten är självdiagnostiserande och larmar om en lampa slutar fungera eller om det byggs upp smuts på ljussensorn. Microbus trafikskylt är tillverkad i EU och möter alla ställda krav. SWE

2 Specifikationer Teknisk data Benämning TRS-MBVS Artikelnummer Yttermått (BxHxD) 1100x1100x100 mm Certifikat EN :2005+A1: 2009 standard Mätvariant Dopplerradar Mekanisk Prestation föroreningsmotstånd Optisk Prestanda enligt EN12966 Röda LED: Optisk Prestanda enligt EN12966 Vita LED: LEDskydd T1, T2, T3 / P3 i enlighet med EN12966 D3 i enlighet med EN12966 Luminous intensity: class L3 / L3(*) Contrast ratio: class R2 Beam width: class B2 Color: class C2 Luminous intensity: class L3 / L3(*) Contrast ratio: class R2 Beam width: class B2 Color: class C2 UV-resistanta linser Chassi Underhållsåtkomst Matning Kommunikation Förbrukning Protokoll Styrning Vikt Aluminium, pulverbelagd Hus: Grå RAL7031 Frontpanel: Svart RAL9005 Framsida 230 VAC och 12 VDC TCP/IP och RS232 som standard Max 40 W Microbus, öppet PC, PLC, etc. 30 kg Undrar du något? Tveka inte att kontakta oss

3 TRS-MBVS Generell Information Certifikat EN :2005+A1: 2009 standard. Typ av Skylt Varierbart skylt med Doppler radar. LED LEDlampor med hög ljusintensitet och lång livslängd. Underhåll Hårdvaran är designad så att det är enkelt att komma åt och byta hårdvaran om så skulle behövas. Ljusinställning Skylten kan ställas in i följande lägen: a) Förinställd eller manuellt inställd på specifika tider skylten ska vara tänd eller släckt. b) Automatisk inställning efter dagslängd i det aktuella området den är monterad. c) Automatisk inställning beroende på det aktuella ljusläget med hjälp av en ljussensor. Temperaturövervakning Skylten är utrustad med sensorer för att koninuerligt övervaka drifttemperaturen i skåpet. Temperaturövervakningen är kopplat till kontrollsystemet vilket gör att skylten arbetar under optimal driftstemperatur och förhindrar både att det blir kondens och att inga av komponenterna överhettar. Övervakningsystemet skyddar också LED-lamporna från temperaturspikar som kan förekomma under drift. Driftlogg Loggsystemet get mängdetr med information kring driftförhållandet. Loggarna förvaras i skyltens internminne och loggar saker som: Omstart av skylt, maximal och minimal temperatur i skåpet, kyl- och värmesystemets drift, meddelande som visas, problem med skylten så som till exempel kortslutning och värmefel för varje individuell LEDlampa, problem med ljussensor, överhetning och kommunikationsfel. Även den exakta tiden skrivs till i loggen. Skylten har en intern klocka med hög precision. Gränssnitt RS232 och Ethernet Protokoll TCP/IP orienterat kommunikationsprotokol. Parametrar in skylten kan ställas in utan att öppna skylten genom nätverk (IP adress mask, gatewayadress). Skyltens firmware updateras också genom nätverk. LED problem Feldetektering finns på kedjenivå (EDC). Upp till 3 eller 5 LED i kedja. Vid fel loggas detta även i skylten. Självdiagnostiken är inte synlig vid drift och påverkar inte skyltens driftförmåga på något sätt. Pictogram VMS kan visa 9 pictogram: hastighetsgräns 10km/h, hastighetsgräns 20km/h, hastighetsgräns 30km/h, hastighetsgräns 40km/h, hastighetsgräns 50km/h, hastighetsgräns 60km/h, hastighetsgräns 70km/h, hastighetsgräns 80km/h, hastighetsgräns 90km/h. Pictogramdimensioner Cirkeldiameter 850 mm, storleksområde C enligt EN12966 Mjukvara Drift kopplad till kalender och tid. Kalender finns i form av ett år uppdelat i dagar och timmar. Veckor är dessutom uppdelade i veckodagar och helgdagar. Trafikdata Skylten samlar in trafikdata och loggar detta. Trafikdatan sorteras in i timmar under ett års tid.

4 Montering och Installation Montering Var vänlig läs igenom TRS-MBVS USER MANUAL och följ instructionerna där innan installation och montering sker. Skylten kan monteras på stolpar som fixerats till marken. Med LEDskylten levereras hållare som är anpassade till 100x100 mm fyrkantiga stolpar. bas till hållare rörlig del av hållare Installation Antalet bärande stolpar och bärande profiler skall fastställas beroende på skyltens dimensioner och vikt. Placera basen till hållaren på insidan av de c-formade kanalerna i de bärande profilerna på baksidan av skylten. Placera skylten på stolparna och skruva in skruvarna lätt i den rörliga delen av hållaren. Fixera skylten till sin slutgiltiga plats och dra åt skruvarna ordentligt. Se bilder nedan:

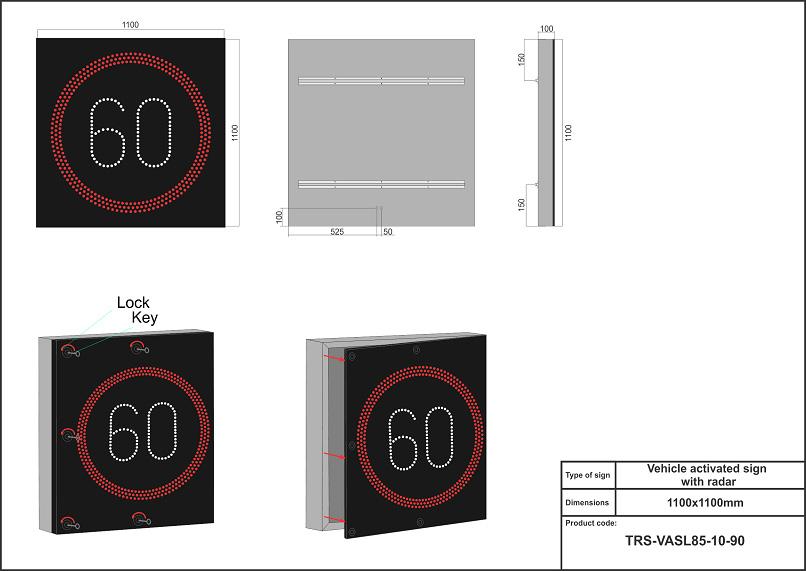

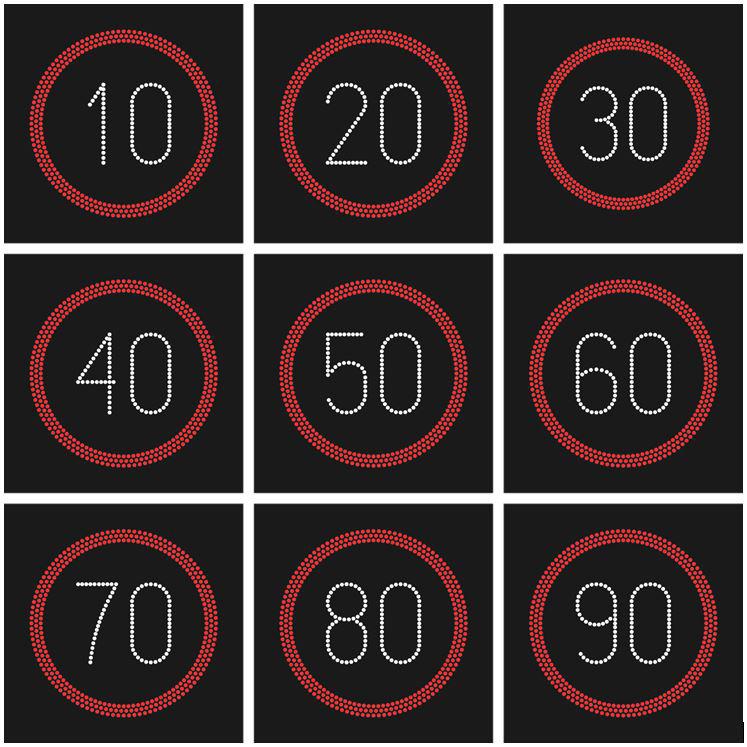

5 TRS-MBVS Dimensioner Pictogram
