1 Höghållfasta Rostfria Stål och Hållbar Utveckling Av Anders Finnås, Outokumpu Stainless Norsk Ståldag November Grand Hotell, Oslo

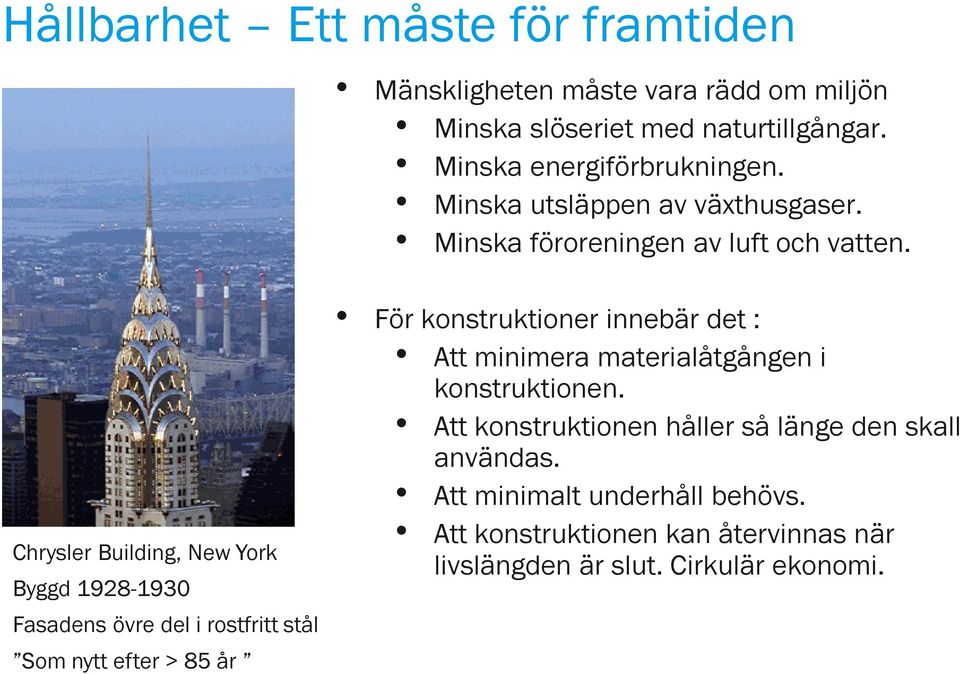

2 Hållbarhet Ett måste för framtiden Cleaned twice 1961 and 1995 Mänskligheten måste vara rädd om miljön Minska slöseriet med naturtillgångar. Minska energiförbrukningen. Minska utsläppen av växthusgaser. Minska föroreningen av luft och vatten. Chrysler Building, New York Byggd Fasadens övre del i rostfritt stål Som nytt efter > 85 år För konstruktioner innebär det : Att minimera materialåtgången i konstruktionen. Att konstruktionen håller så länge den skall användas. Att minimalt underhåll behövs. Att konstruktionen kan återvinnas när livslängden är slut. Cirkulär ekonomi.

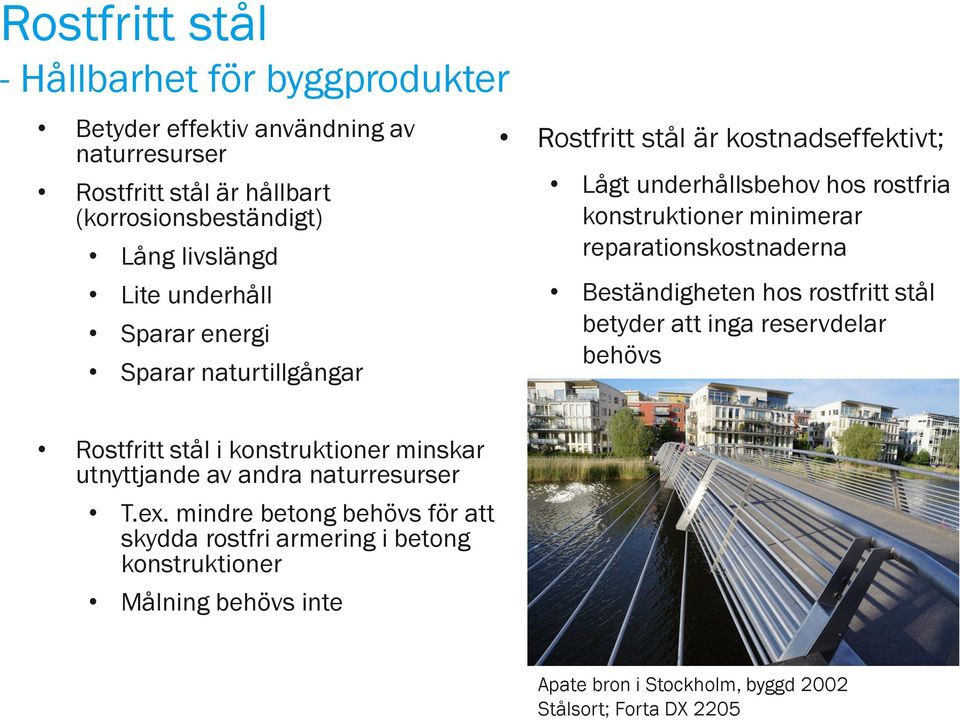

3 Rostfritt stål - Hållbarhet för byggprodukter Betyder effektiv användning av naturresurser Rostfritt stål är hållbart (korrosionsbeständigt) Lång livslängd Lite underhåll Sparar energi Sparar naturtillgångar Rostfritt stål är kostnadseffektivt; Lågt underhållsbehov hos rostfria konstruktioner minimerar reparationskostnaderna Beständigheten hos rostfritt stål betyder att inga reservdelar behövs Rostfritt stål i konstruktioner minskar utnyttjande av andra naturresurser T.ex. mindre betong behövs för att skydda rostfri armering i betong konstruktioner Målning behövs inte Apate bron i Stockholm, byggd 2002 Stålsort; Forta DX 2205

4 Outokumpu s produkter bidrar till en hållbar värld Outokumpu mission: Tillverka material som är effektiva, hållbara och återvinningsbara"

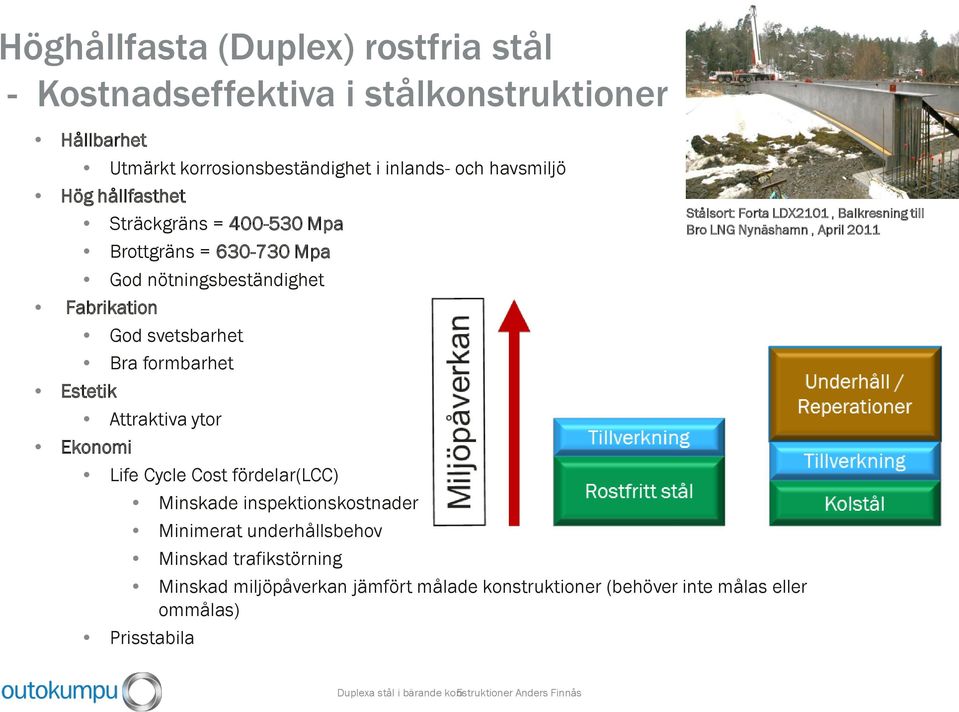

5 Höghållfasta (Duplex) rostfria stål - Kostnadseffektiva i stålkonstruktioner Hållbarhet Utmärkt korrosionsbeständighet i inlands- och havsmiljö Hög hållfasthet Sträckgräns = Mpa Brottgräns = Mpa God nötningsbeständighet Fabrikation Estetik God svetsbarhet Bra formbarhet Attraktiva ytor Ekonomi Life Cycle Cost fördelar(lcc) Minskade inspektionskostnader Minimerat underhållsbehov Minskad trafikstörning Minskad miljöpåverkan jämfört målade konstruktioner (behöver inte målas eller ommålas) Prisstabila Stålsort: Forta LDX2101, Balkresning till Bro LNG Nynäshamn, April 2011 Duplexa stål i bärande konstruktioner 5 Anders Finnås

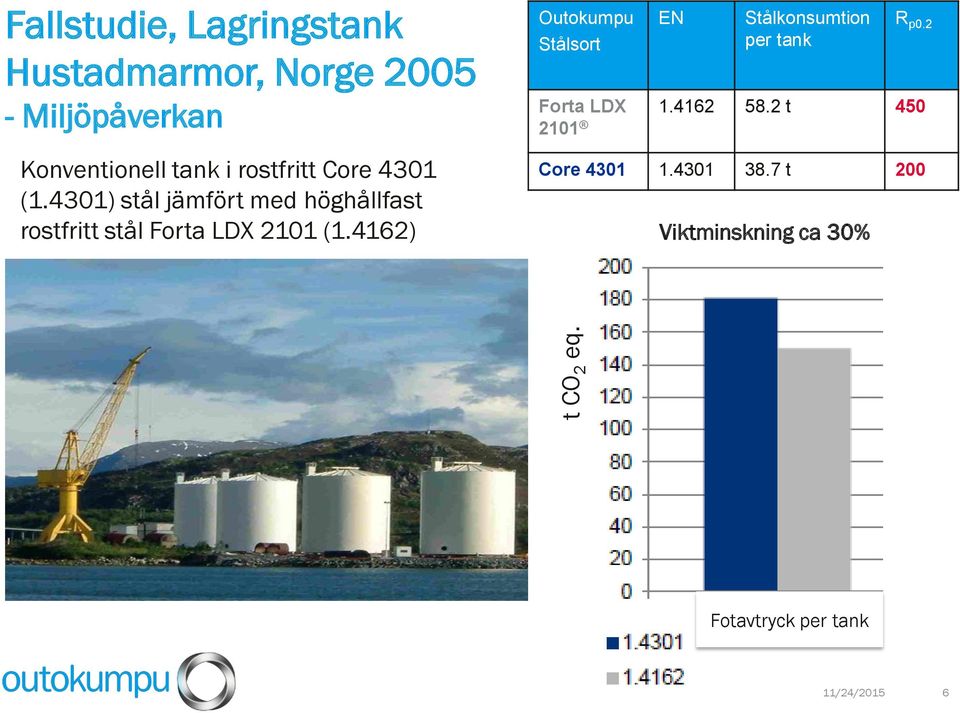

6 t CO 2 eq. Fallstudie, Lagringstank Hustadmarmor, Norge Miljöpåverkan Outokumpu Stålsort Forta LDX 2101 EN Stålkonsumtion per tank R p t 450 Konventionell tank i rostfritt Core 4301 (1.4301) stål jämfört med höghållfast rostfritt stål Forta LDX 2101 (1.4162) Core t 200 Viktminskning ca 30% Fotavtryck per tank 11/24/2015 6

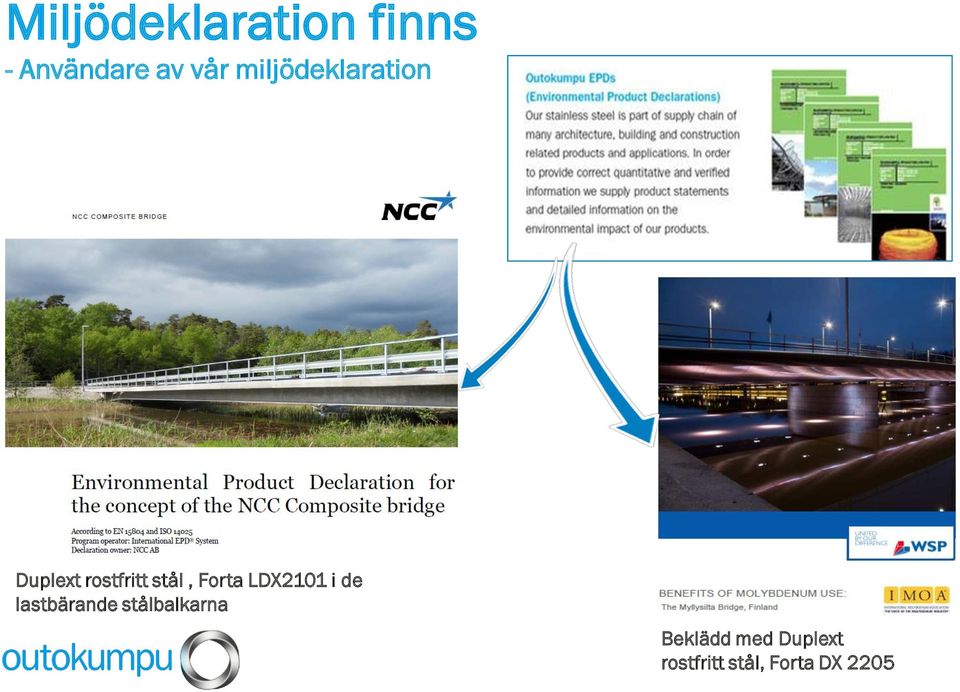

7 Miljödeklaration finns - Användare av vår miljödeklaration Duplext rostfritt stål, Forta LDX2101 i de lastbärande stålbalkarna Beklädd med Duplext rostfritt stål, Forta DX 2205

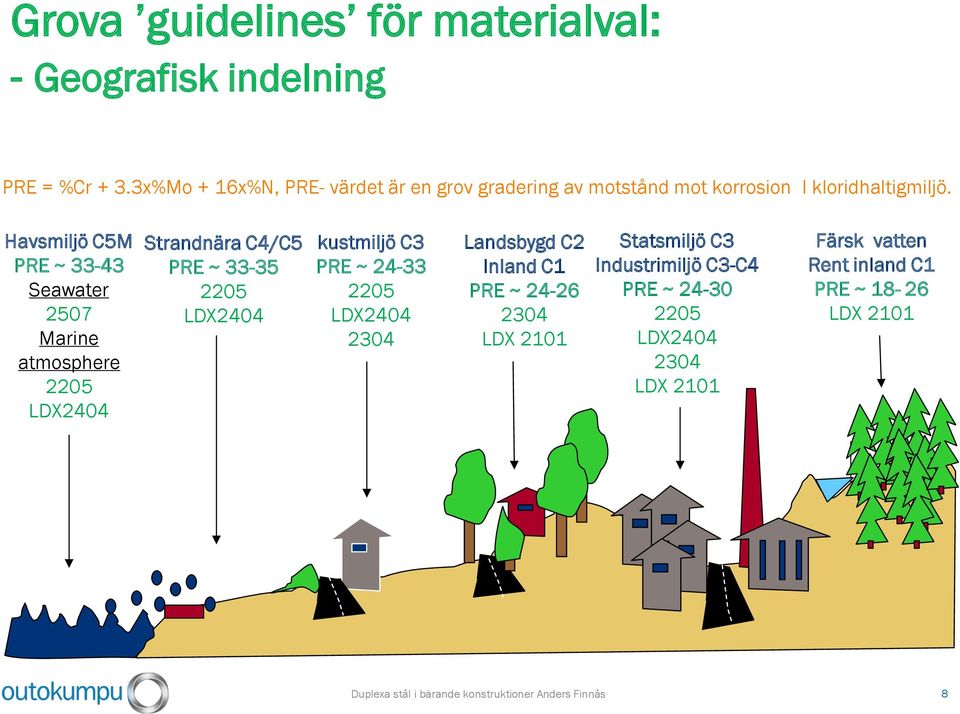

8 Grova guidelines för materialval: - Geografisk indelning PRE = %Cr + 3.3x%Mo + 16x%N, PRE- värdet är en grov gradering av motstånd mot korrosion I kloridhaltigmiljö. Havsmiljö C5M PRE ~ Seawater 2507 Marine atmosphere 2205 LDX2404 Strandnära C4/C5 PRE ~ LDX2404 kustmiljö C3 PRE ~ LDX Landsbygd C2 Inland C1 PRE ~ LDX 2101 Statsmiljö C3 Industrimiljö C3-C4 PRE ~ LDX LDX 2101 Färsk vatten Rent inland C1 PRE ~ LDX 2101 Duplexa stål i bärande konstruktioner Anders Finnås 8

9 Sölvesborgsbron, Sverige, 2013 Troligtvis den längsta gång- och cykelvägsbron i Europa 760 meter lång, 3,5 meter bred Plats: kustnära (över bräckvatten) Höghållfast rostfritt duplex stål valdes för: Minimal miljöpåverkan ( ingen ommålning behövs) 3 bågar, 60 m span, bär de höga brosektionerna, räcke och däck konstruktion också byggda i Forta LDX2101 stål 9

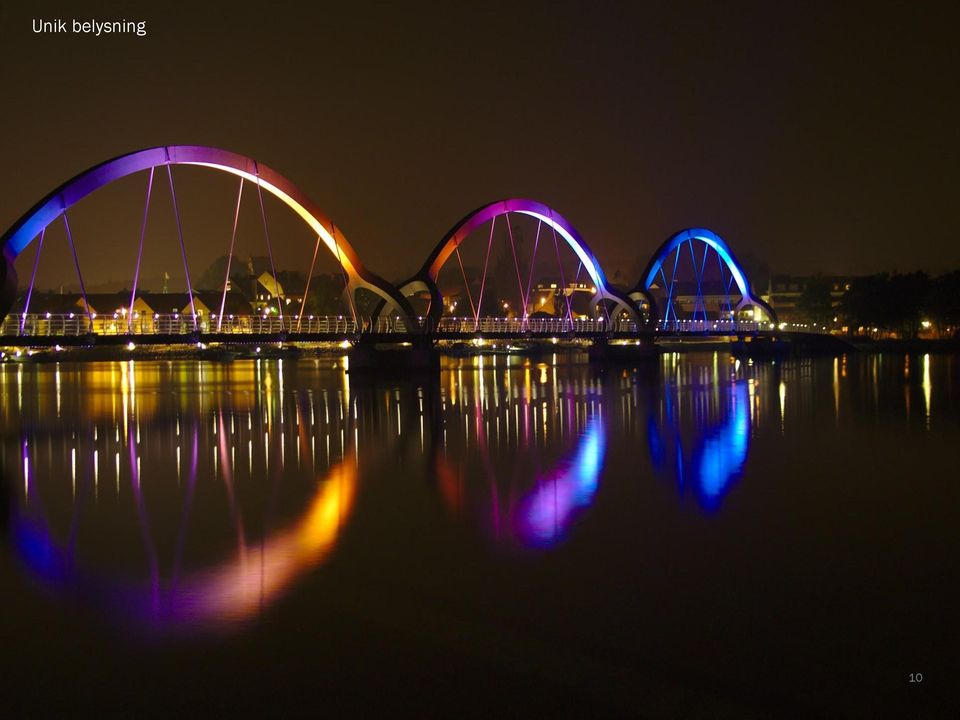

10 Unik belysning Duplexa stål i bärande konstruktioner Anders Finnås 10

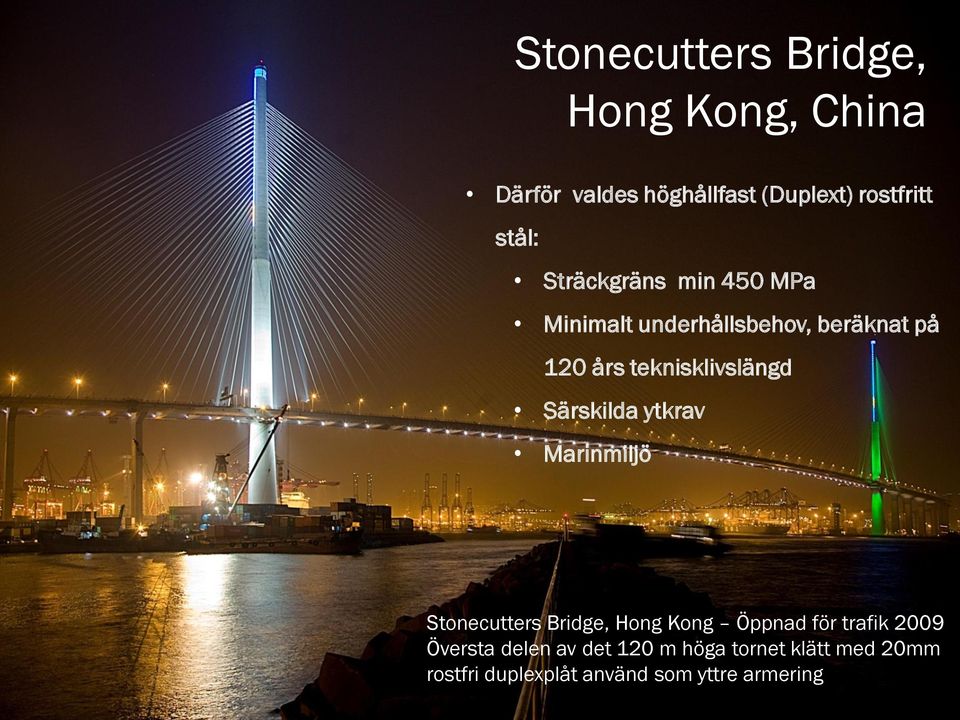

11 Stonecutters Bridge, Hong Kong, China Därför valdes höghållfast (Duplext) rostfritt stål: Sträckgräns min 450 MPa Minimalt underhållsbehov, beräknat på 120 års teknisklivslängd Särskilda ytkrav Marinmiljö Stonecutters Bridge, Hong Kong Öppnad för trafik 2009 Översta delen av det 120 m höga tornet klätt med 20mm rostfri duplexplåt använd som yttre armering 11

12 Ombyggnad av Gårda Dämme 2013, Göteborg Nya luckor i rostfritt stål, ersatte gamla träluckor som var ruttna 5 nya rostfria installerade, storlek 3.1 x 2.2 m, med en total vikt på ca 35 ton. All luckorna tillverkades i Forta LDX2404 Rostfritt stål valdes för; Utmärka korrosionsegenskaper Målningssystem behövs ej Bra nötningsbeständighet, rep och skrapmärkesbeständigt, ingen färg kan bli skadad under installationen 12

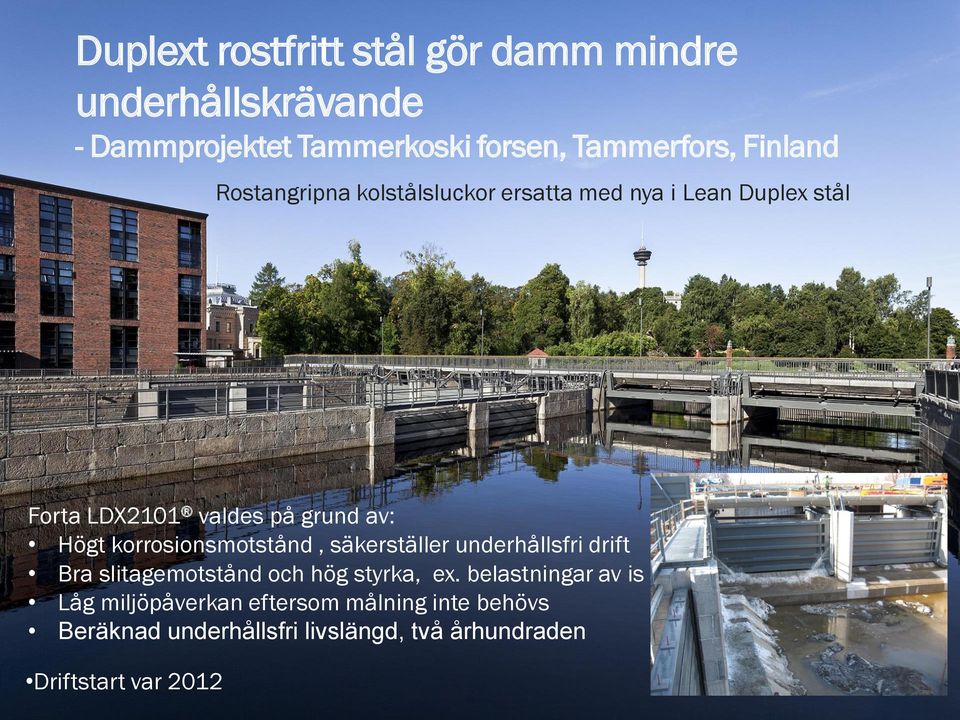

13 Duplext rostfritt stål gör damm mindre underhållskrävande - Dammprojektet Tammerkoski forsen, Tammerfors, Finland Rostangripna kolstålsluckor ersatta med nya i Lean Duplex stål Forta LDX2101 valdes på grund av: Högt korrosionsmotstånd, säkerställer underhållsfri drift Bra slitagemotstånd och hög styrka, ex. belastningar av is Låg miljöpåverkan eftersom målning inte behövs Beräknad underhållsfri livslängd, två århundraden Driftstart var

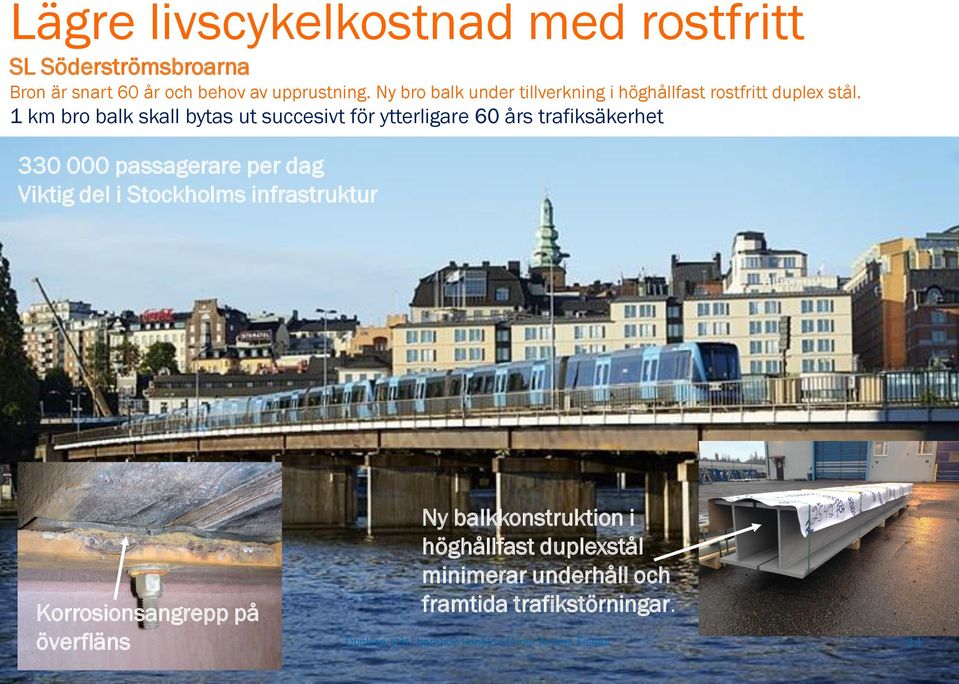

14 Lägre livscykelkostnad med rostfritt SL Söderströmsbroarna Bron är snart 60 år och behov av upprustning. Ny bro balk under tillverkning i höghållfast rostfritt duplex stål. 1 km bro balk skall bytas ut succesivt för ytterligare 60 års trafiksäkerhet passagerare per dag Viktig del i Stockholms infrastruktur Korrosionsangrepp på överfläns Ny balkkonstruktion i höghållfast duplexstål minimerar underhåll och framtida trafikstörningar. Duplexa stål i bärande konstruktioner Anders Finnås 14

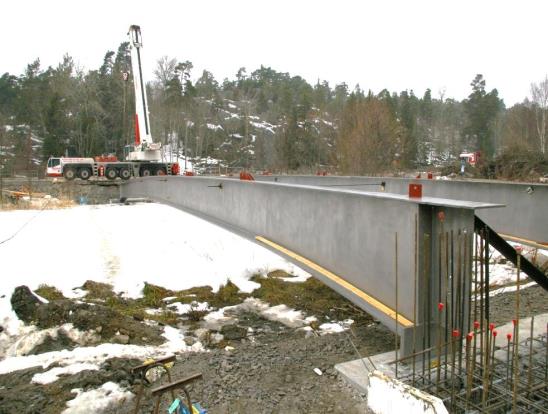

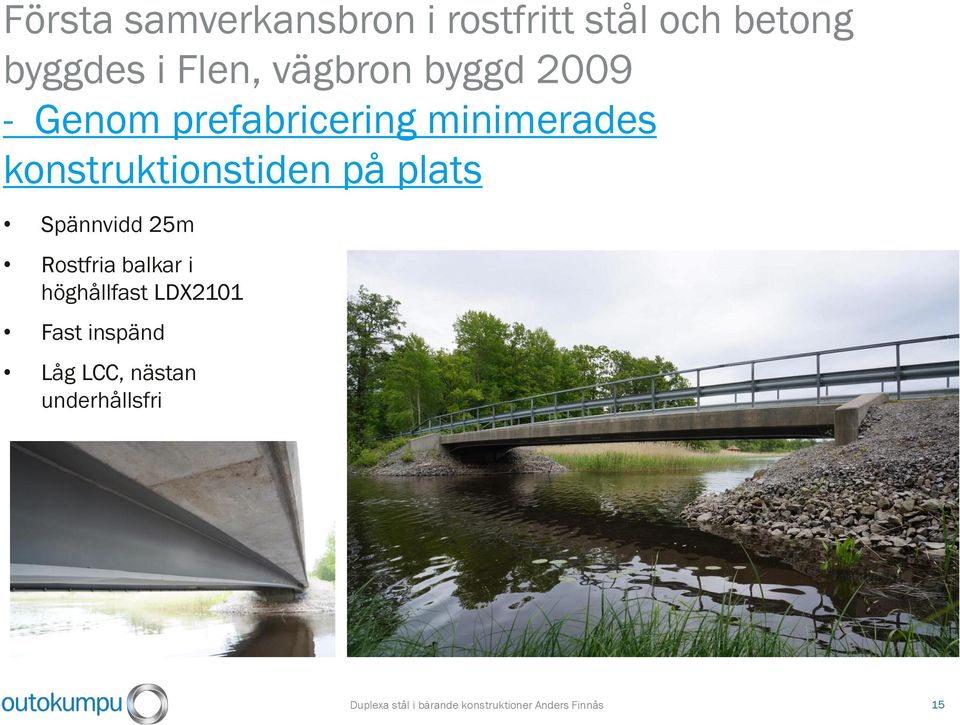

15 Första samverkansbron i rostfritt stål och betong byggdes i Flen, vägbron byggd Genom prefabricering minimerades konstruktionstiden på plats Spännvidd 25m Rostfria balkar i höghållfast LDX2101 Fast inspänd Låg LCC, nästan underhållsfri Duplexa stål i bärande konstruktioner Anders Finnås 15

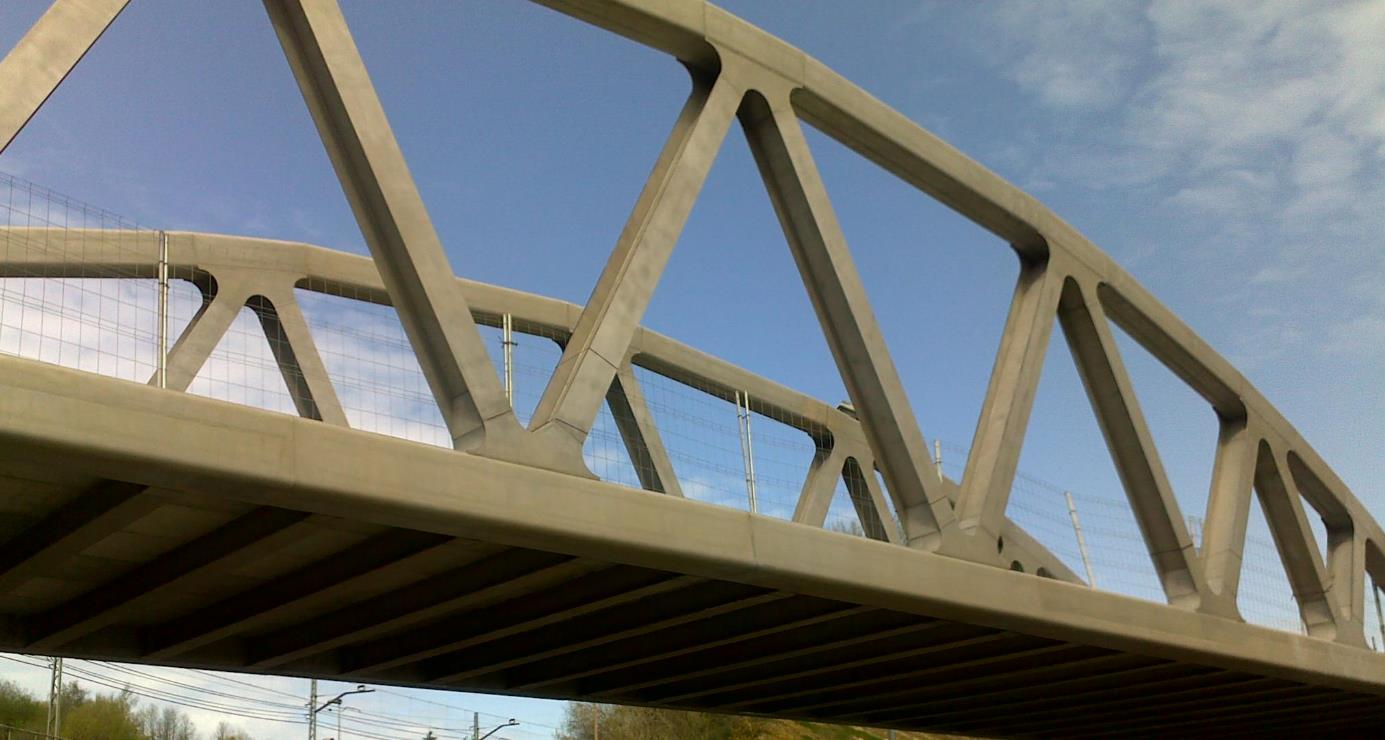

16 Första rostfria järnvägsbron! Añorga Bron Spainien, 2011 Hela fackverkskonstruktionen är byggd i höghållfast rostfritt stål Forta LDX 2101, tjocklek mm, 130 ton Gamla bron hade: Stora underhållsproblem Kraftiga rostangrepp Ny bro i Duplex LDX 2101 Nya brons kravspecifikation: Ägaren av bron ville ha en underhållsfri och lätt fackverkskonstruktion 120 år livslängd med minimerat underhåll Ägaren valde därför höghållfast rostfritt stål LDX2101 Läge: Några kilometer från havet

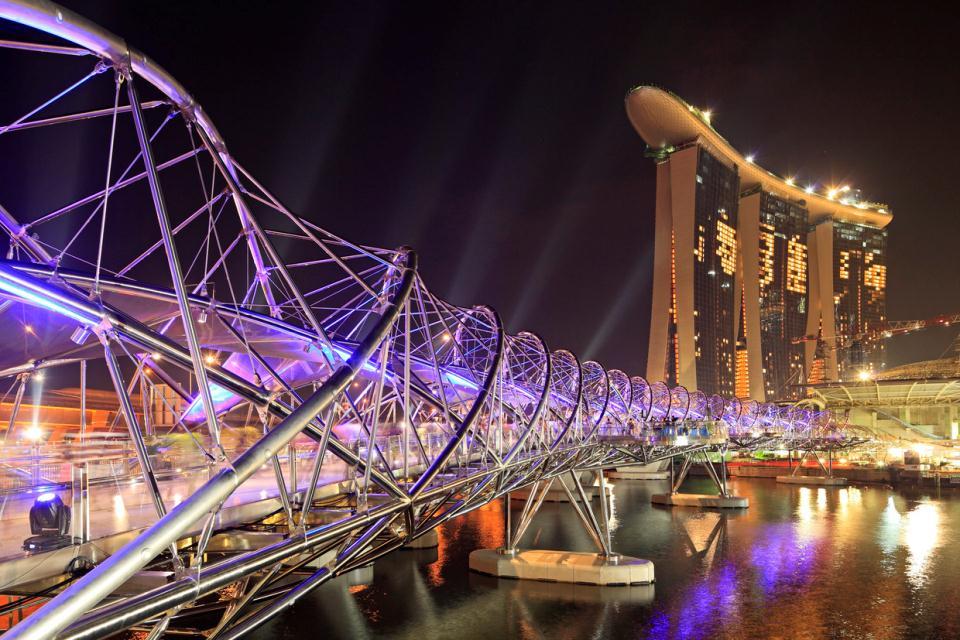

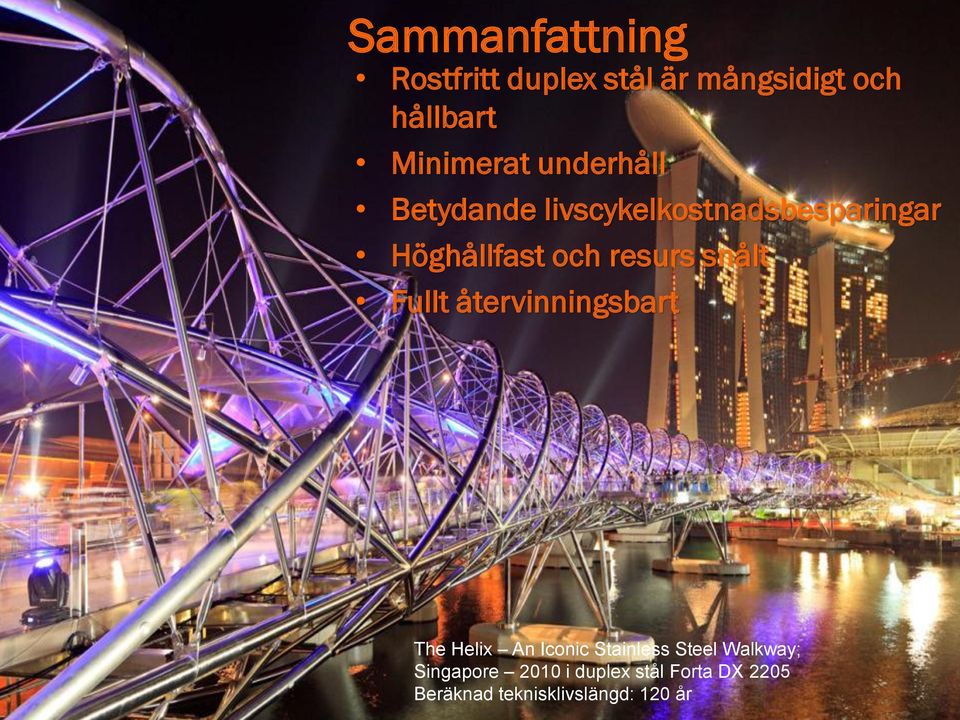

17 Sammanfattning Rostfritt duplex stål är mångsidigt och hållbart Minimerat underhåll Betydande livscykelkostnadsbesparingar Höghållfast och resurs snålt Fullt återvinningsbart The Helix An Iconic Stainless Steel Walkway; Singapore 2010 i duplex stål Forta DX 2205 Beräknad teknisklivslängd: 120 år 17
