1 Miljörapport 2014 HVC 60 Lambohov LINKÖPING

2 Innehåll 1 Grunddel Allmänna uppgifter 2 2 Textdel Organisationens uppbyggnad Lokalisering och bakgrund Beskrivning av drift och produktionsanläggningar El och värmeproduktion inom Tekniska verken HVC Miljöuppföljning Reningsutrustning Gällande beslut Tillstånd Villkor 5 3 Miljöberättelse Miljöpåverkan Verksamhetssystem Drift och produktionsförhållanden Förändringar i produktion och processer Energiproduktion, egenförbrukning av el och bränsleförbrukning Förbrukning och hantering av kemiska produkter Hantering av avfall och restprodukter Förändringar och störningar i driften Kontrollresultat Funktion hos mätutrustning samt åtgärder för kvalitetssäkring Emissionsuppföljning Utsläppskontroll och utsläpp (sammanfattning enligt 4 pkt 10) Recipientkontroll och omgivningspåverkan Besiktningar sammanfattande kommentarer 7 4 Villkor och kommentarer 8 Bilagor Bilaga 1 Uppfyllande av de allmänna hänsynsreglerna 1(10)

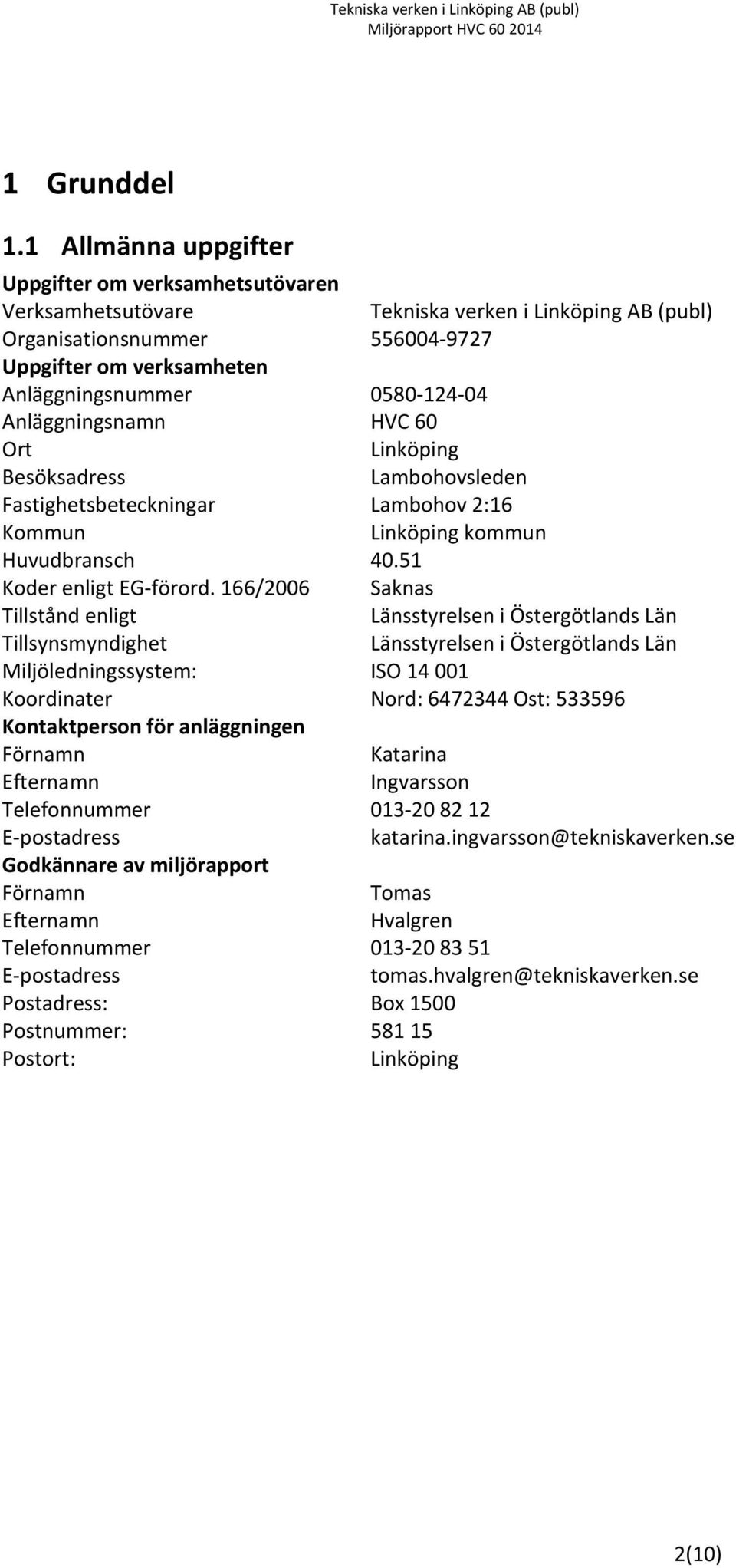

3 1 Grunddel 1.1 Allmänna uppgifter Uppgifter om verksamhetsutövaren Verksamhetsutövare Tekniska verken i Linköping AB (publ) Organisationsnummer Uppgifter om verksamheten Anläggningsnummer Anläggningsnamn HVC 60 Ort Linköping Besöksadress Lambohovsleden Fastighetsbeteckningar Lambohov 2:16 Kommun Linköping kommun Huvudbransch Koder enligt EG förord. 166/2006 Saknas Tillstånd enligt Länsstyrelsen i Östergötlands Län Tillsynsmyndighet Länsstyrelsen i Östergötlands Län Miljöledningssystem: ISO Koordinater Nord: Ost: Kontaktperson för anläggningen Förnamn Katarina Efternamn Ingvarsson Telefonnummer E postadress katarina.ingvarsson@tekniskaverken.se Godkännare av miljörapport Förnamn Tomas Efternamn Hvalgren Telefonnummer E postadress tomas.hvalgren@tekniskaverken.se Postadress: Box 1500 Postnummer: Postort: Linköping 2(10)

4 2 Textdel 2.1 Organisationens uppbyggnad Tekniska verken i Linköping AB (publ) ägs av Linköpings Kommun. Koncernen är verksam inom en rad områden som på olika sätt rör samhällets tekniska service: el, fjärrvärme, fjärrkyla, vatten och avlopp, avfallsbehandling, gatubelysning, entreprenader, biogas, bredband och IT. Divisionen Energi, dit HVC 60 hör, var 2014 organiserad enligt följande: HVC 60 ligger organisatoriskt under AO Produktion. 2.2 Lokalisering och bakgrund HVC 60 i Lambohov är lokaliserat cirka 5 km från Linköpings centrum längs med Lambohovsleden och beläget ungefär mellan universitets och bostadsområdet Lambohov. Avståndet till närmaste bostadshus är cirka 200 m. Anläggningen togs i drift 1982 och styrs från Kraftvärmeverket i Linköping. 3(10)

5 2.3 Beskrivning av drift och produktionsanläggningar El och värmeproduktion inom Tekniska verken Värmeproduktion sker i egna anläggningar med basproduktion i huvudsak i de stora anläggningarna och spets och reservproduktion i de mindre anläggningarna. De olika anläggningarna medger en flexibel produktion med olika typer av bränslen. Fjärrvärmenätet är väl utbyggt inom centrala Linköping och sammankopplat med fjärrvärmenäten i Mjölby och Ljungsbro. Även produktionen av el är flexibel med flera olika möjligheter. Flexibiliteten i systemet gör att olika anläggningar och bränslen kan prioriteras för produktion av både värme och el med hänsyn till vid tillfället rådande bränslepriser, skatter, avgifter och andra faktorer HVC 60 Merparten av året täcks värmebehovet i Lambohov med omnejd genom fjärrvärmeproduktion i Linköping och HVC 60 är i första hand avsedd för spetslastproduktion under kalla vinterdagar. Anläggningen är dock dimensionerad för att kunna svara för fjärrvärmeleveranserna till bostäder, universitet och industrier i området. HVC 60 togs i drift 1982 och består av en oljepanna som eldas med eldningsolja 5. Rökgasen avleds genom en 49 m hög skorsten. Eldningsoljan lagras i en cistern med volymen 1000 m 3. I anläggningen finns även en tryckstegningspump för fjärrvärmeledningen mot Mjölby. 2.4 Miljöuppföljning Vid drift övervakas och styrs HVC 60 från Kraftvärmeverket i Linköping. Anläggningen ronderas kontinuerligt vid drift. Vid en driftstörning går larm till Kraftvärmeverket i Linköping. Miljöuppföljningen sker enligt kontrollprogram för energianläggningar inom Linköping som godkändes av Länsstyrelsen i Östergötland Reningsutrustning Svavelutsläppet från oljepannan regleras genom att använda eldningsolja med låg svavelhalt. Det finns också en så kallad vattenemulsionsanläggning installerad på oljebrännaren. En vattenemulsionsanläggning minskar i viss mån NO X utsläppen genom att vatten blandas med eldningsoljan i bränsleregleringsventilen. För övrigt saknas reningsutrustning på oljepannan. Ingen sotning utförd under (10)

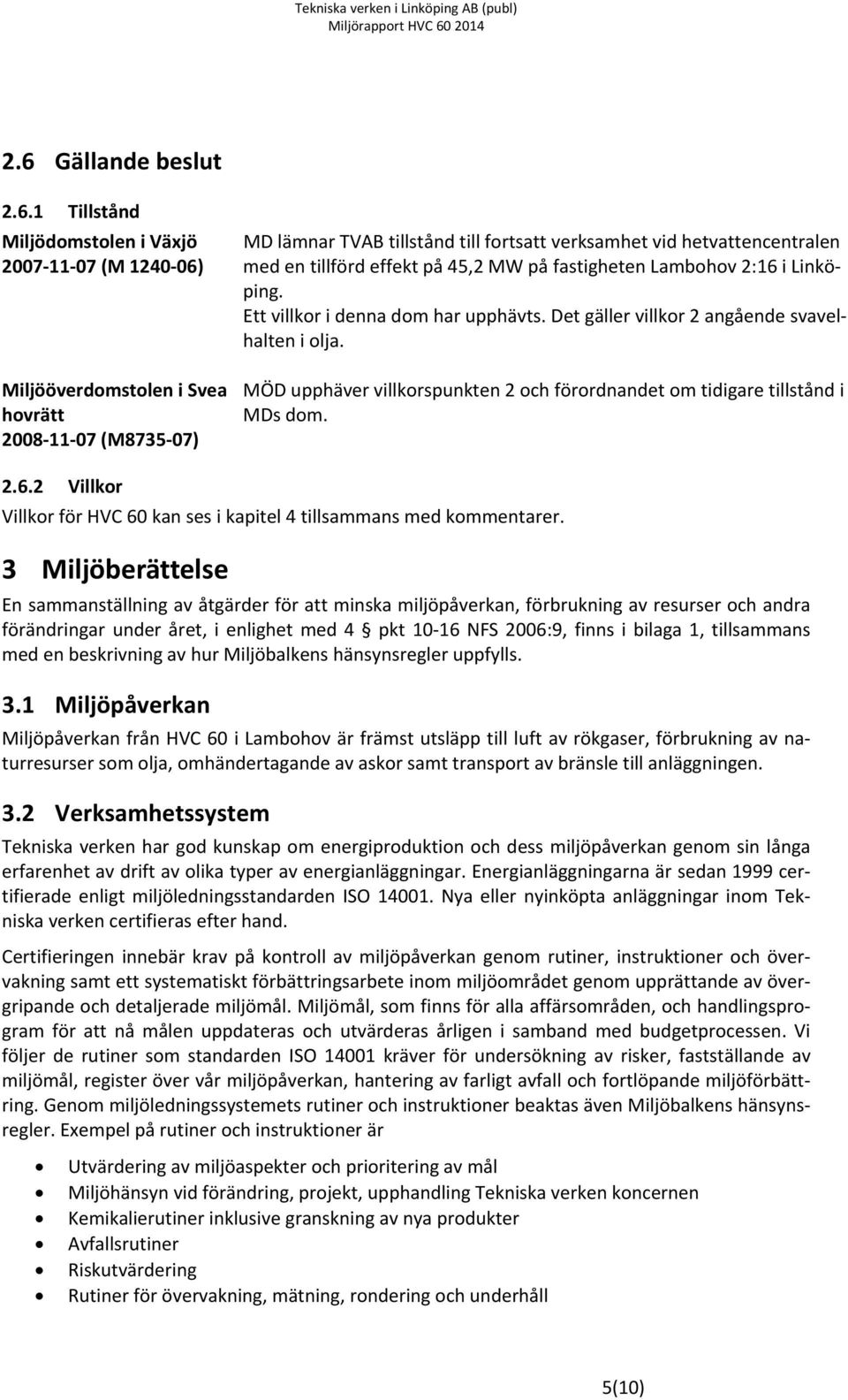

6 2.6 Gällande beslut Tillstånd Miljödomstolen i Växjö (M ) Miljööverdomstolen i Svea hovrätt (M ) MD lämnar TVAB tillstånd till fortsatt verksamhet vid hetvattencentralen med en tillförd effekt på 45,2 MW på fastigheten Lambohov 2:16 i Linköping. Ett villkor i denna dom har upphävts. Det gäller villkor 2 angående svavelhalten i olja. MÖD upphäver villkorspunkten 2 och förordnandet om tidigare tillstånd i MDs dom Villkor Villkor för HVC 60 kan ses i kapitel 4 tillsammans med kommentarer. 3 Miljöberättelse En sammanställning av åtgärder för att minska miljöpåverkan, förbrukning av resurser och andra förändringar under året, i enlighet med 4 pkt NFS 2006:9, finns i bilaga 1, tillsammans med en beskrivning av hur Miljöbalkens hänsynsregler uppfylls. 3.1 Miljöpåverkan Miljöpåverkan från HVC 60 i Lambohov är främst utsläpp till luft av rökgaser, förbrukning av naturresurser som olja, omhändertagande av askor samt transport av bränsle till anläggningen. 3.2 Verksamhetssystem Tekniska verken har god kunskap om energiproduktion och dess miljöpåverkan genom sin långa erfarenhet av drift av olika typer av energianläggningar. Energianläggningarna är sedan 1999 certifierade enligt miljöledningsstandarden ISO Nya eller nyinköpta anläggningar inom Tekniska verken certifieras efter hand. Certifieringen innebär krav på kontroll av miljöpåverkan genom rutiner, instruktioner och övervakning samt ett systematiskt förbättringsarbete inom miljöområdet genom upprättande av övergripande och detaljerade miljömål. Miljömål, som finns för alla affärsområden, och handlingsprogram för att nå målen uppdateras och utvärderas årligen i samband med budgetprocessen. Vi följer de rutiner som standarden ISO kräver för undersökning av risker, fastställande av miljömål, register över vår miljöpåverkan, hantering av farligt avfall och fortlöpande miljöförbättring. Genom miljöledningssystemets rutiner och instruktioner beaktas även Miljöbalkens hänsynsregler. Exempel på rutiner och instruktioner är Utvärdering av miljöaspekter och prioritering av mål Miljöhänsyn vid förändring, projekt, upphandling Tekniska verken koncernen Kemikalierutiner inklusive granskning av nya produkter Avfallsrutiner Riskutvärdering Rutiner för övervakning, mätning, rondering och underhåll 5(10)

7 LRQA Business Assurance genomför uppföljningsrevision av vårt miljöledningssystem en gång per år. Vid revisionen kontrolleras att vi uppfyller kraven som ställs i standarden ISO Utöver de externa revisionerna genomförs en intern revision av miljöledningssystemet varje år. Revisionerna är en god hjälp för oss i utvecklingen av vårt miljöledningssystem och vår egenkontroll. Genom revisionerna skapas en naturlig diskussion kring vårt miljöarbete och funktionaliteten i vårt system förbättras. Genom vårt avvikelsehanteringssystem registreras och åtgärdas brister i exempelvis rutiner. Systemet bidrar både till förbättringar av rutiner och instruktioner och en ökad riskmedvetenhet. Små förbättringar sker också dagligen i verksamheten/verksamhetssystemet utanför avvikelsehanteringssystemet. 3.3 Drift och produktionsförhållanden Förändringar i produktion och processer Under året har ny brännarautomatik med O 2 reglering installerats och de eldrivna oljevärmarnas styrning byggts om så att de startar i sekvens. Start och stopp av pannan är numera automatiserad och sekvensstyrd. Fläktaggregatet som värmer lokalen har byggts om så att den numera är termostatstyrd Energiproduktion, egenförbrukning av el och bränsleförbrukning Den totala energiproduktionen uppgick under året till MWh och bränsleförbrukningen var 304 m 3 eldningsolja 5. Egenförbrukningen av el uppgick till 1 347,1 MWh. HVC 60 har varit i drift de kallaste perioderna för spetslastproduktion. Produktionen har fungerat utan driftstörringar vilket medför att värme har kunnat levereras i tillräcklig mängd Förbrukning och hantering av kemiska produkter Användning av kemiska produkter Våra kemikalier riskbedöms och registreras i EcoOnlines register. I registret ingår säkerhetsdatablad för alla kemikalier som används inom Tekniska verken. Vid inköp av kemikalier som inte finns i registret ska riskbedömning utföras och säkerhetsdatablad lämnas för godkännande av kemikaliesamordnaren. I tabell 1 visas kemikalieförbrukningen för HVC 60 under På HVC 60 förvaras småkemikalier i kemikalieskåp. Kemikaliernas säkerhetsdatablad förvaras väl synliga på anläggningen. Tabell 1. Förbrukning av kemiska produkter Kemikalie Användningsområde Förbrukning Enhet Salttabletter Jonbytesfilter för produktion av 100 kg matarvatten Trinatriumfosfat Produktion av matarvatten 10 kg Hantering av avfall och restprodukter Från verksamheten kan avfall i form av sotvatten, spillolja samt oljeskiljaravfall uppstå. Det farliga avfall som uppkommer på anläggningen förvaras i märkta kärl och hämtas, vid behov, av miljöbil för transport till Gärstad avfallsanläggning. Under året uppkom endast små mängder farligt avfall varför inga tömningar har gjorts. 6(10)

8 Det har inte vidtagits några speciella åtgärder under året för att minska mängden avfall eller farligt avfall Förändringar och störningar i driften Inga förändringar i driften av pannan under året. Övrigt se Kontrollresultat Funktion hos mätutrustning samt åtgärder för kvalitetssäkring Förbränningen vid HVC 60 i Lambohov övervakas och styrs med kontinuerligt registrerande instrument. Förbränningen kan på så sätt optimeras för att få bästa resultat med tanke på både miljö och bränsleekonomi. Oljepannan är försedd med kontinuerligt registrerande instrument för syre och röktäthet. Mätinstrumentet har under året fungerat utan några anmärkningar. Service och kalibreringar har utförts i nödvändig omfattning Emissionsuppföljning Kontroll av utsläpp för HVC 60 i Lambohov sker i samband med emissionsmätningar vilket sker vart tredje år. Samtliga emissionsmätningar utförs av extern mätkonsult och omfattar parametrarna kolmonoxid, kväveoxid och stoft Utsläppskontroll och utsläpp (sammanfattning enligt 4 pkt 10) Utsläpp Utsläpp till luft beräknas från emissionsmätningar, effekter och bränsleanalyser. I tabell 2 visas HVC 60 sammantagna utsläpp till luft under året. Uppföljning av tillståndsvillkor finns under avsnitt 4. Tabell 2. Utsläpp till luft, HVC 60, NO X [kg] Stoft [kg] Svavel [kg] , Recipientkontroll och omgivningspåverkan Tekniska verken är medlem i Östergötlands Läns Luftvårdsförbund och deltar därigenom i den samordnade recipientkontroll som sker inom länet Besiktningar sammanfattande kommentarer Emissionsmätningar av hetvattencentraler utförs vart tredje år. Emissionsmätningen utfördes Resultatet visade att samtliga villkor gällande utsläpp till luft innehölls vid mättillfället förutom kväveoxider. Verksamheten bedömdes i övrigt att bedrivas huvudsakligen i överensstämmelse med tillståndsbeslutet. Trimning med nya mätningar har utförts utan godkänt resultat (uppmätt halt vid trimningen ca 160 mg/mj). Ett förslag till ombyggnad av brännaren finns från leverantören Petro men de lämnar inga garantier på lägre kväveoxidhalter och investeringen är inte ekonomiskt försvarbar i förhållande till den relativt korta drifttiden anläggningen har. Tekniska verken utreder vidare orsaken till att kväveoxidhalten inte är i nivå med de mätningar som utgjorde underlag till miljöprövningen av anläggningen. 7(10)

9 4 Villkor och kommentarer Villkor Parameter Villkor Kommentar 1 Allmänna villkoret Verksamheten inbegripet åtgärder för att minska utsläppen till vatten och luft och andra störningar för omgivningen skall bedrivas i huvudsaklig överensstämmelse med det som bolaget har uppgett eller åtagit sig i målet, om inte annat framgår av denna dom. Verksamheten bedrivs i huvudsaklig överensstämmelse med vad som angivits 2 Svavel 3 Kväveoxider 4 Stoft 5 Kemikalier och farligt avfall 6 Tankar och cisterner Svavelhalten i den eldningsolja som förbränns får efter den 1 juli 2010 inte överstiga 0,2 vikt %. Utsläppet av kväveoxider räknat som NO X får som riktvärde inte överskrida 150 mg/mj tillfört bränsle. Utsläppet av stoft får som riktvärde inte överskrida 15 mg/mj tillfört bränsle. Kemiska produkter med undantag för sådan som lagras i tank eller cistern och farligt avfall skall förvaras i väl uppmärkta behållare inom nederbördsskyddat område. Kemiska produkter och farligt avfall innehållande flyktiga organiska ämnen ska förvaras i väl tillslutna behållare. Flytande kemiska produkter och farligt avfall skall förvaras inom tätt, invallat område som är beständigt mot det som förvaras där. Invallningarna skall dimensioneras så att de rymmer största behållarens volym och minst 10 % av övrig lagrad volym. Vid behov ska förvaringsplatsen vara försedd med påkörningsskydd. Förvaringen skall ske så att det inte föreligger någon risk att sinsemellan reaktiva föreningar kan komma samman. Tankar och cisterner skall förvaras på hårdgjord yta. Om EO1, eller avfallsbränsle med motsvarande lättflytande egenskaper lagras skall ytan vara tät och invallad så att största behållarens volym och minst 10 % av övrig lagrad volym kan innehållas i händelse av läckage. Upphävt enligt MÖD Vid emissionsmätningar uppgick halten NO X till 201 mg/mj tillfört bränsle. Bubbelvillkoret för 2014 innehölls. Vid emissionsmätningar uppgick halten stoft till 5,7 mg/mj tillfört bränsle. Samtliga större kemikaliebehållare är invallade och småkemikalier förvaras i kemikalieskåp. Villkoret uppfylls. 8(10)

10 7 Buller 8 Avveckling av verksamhet 9 Kontrollprogram Buller bidraget från verksamheten får som gränsvärde inte ge upphov till högre ekvivalent ljudnivå vid bostäders tomgräns än - 50 db(a) mån fre (kl ) - 40 db(a) nattetid (kl ) - 45 db(a) övrig tid Den momentana ljudnivån nattetid (kl 22 07) får inte överstiga 55 db(a). Om verksamheten i sin helhet eller i någon del upphör skall bolaget ge in en plan avseende omhändertagande av lagrade kemiska produkter och farligt avfall samt efterbehandling av de föroreningar som verksamheten kan ha gett upphov till. Aktuellt kontrollprogram skall finnas med angivande av mätmetod, mätfrekvens och utvärderingsmetod. Villkoret bedöms uppfyllt. Villkoret är inte aktuellt inom en överskådlig tid. Miljöuppföljningen sker enligt kontrollprogram för energianläggningar inom Linköping som godkändes av Länsstyrelsen i Östergötland Med riktvärde menas ett värde som, om det överskrids, innebär en skyldighet för tillståndshavaren att vidta åtgärder så att villkoret han hållas. Med gränsvärde menas ett värde som inte får överskridas. 9(10)

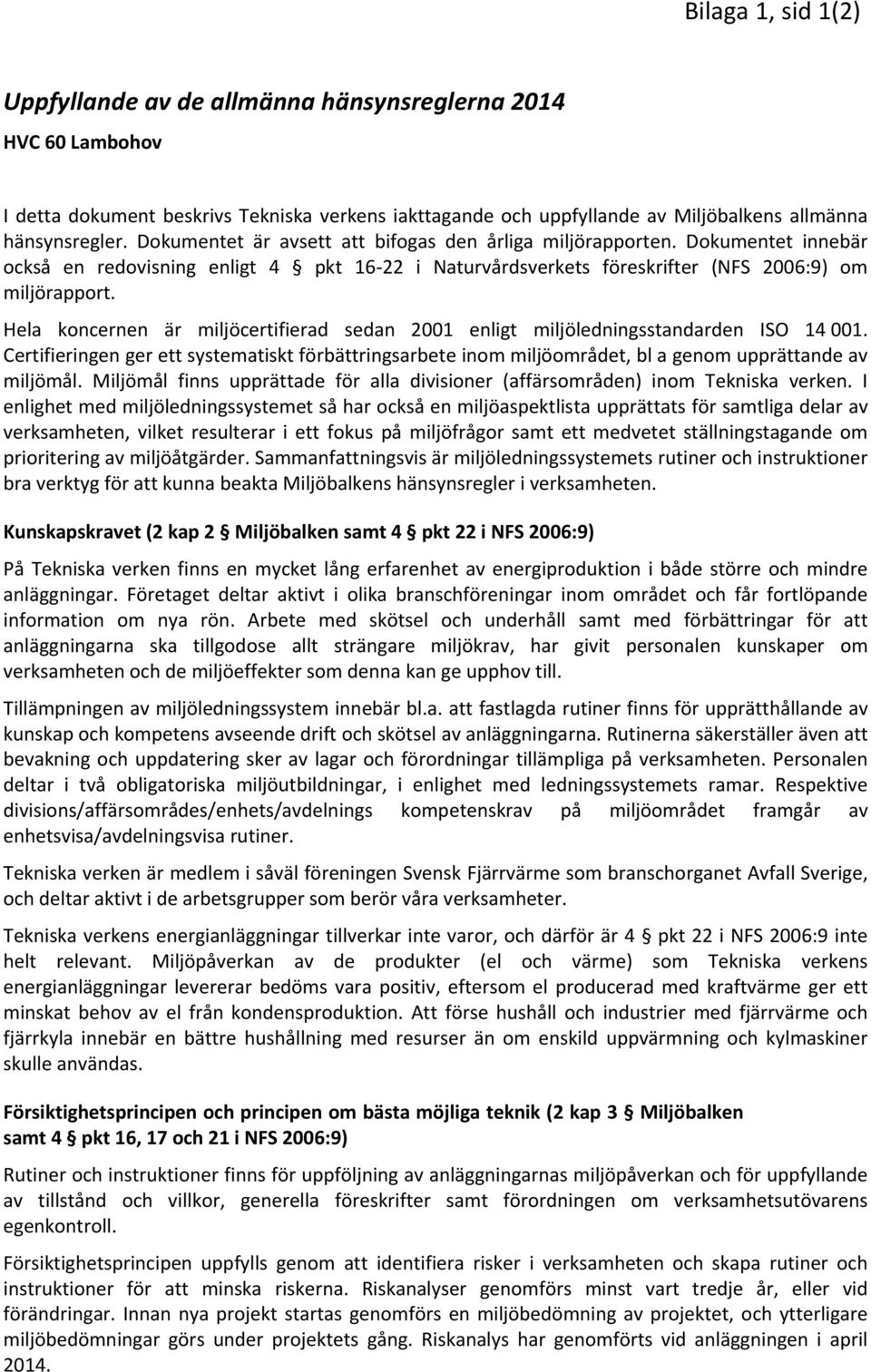

11 Bilaga 1, sid 1(2) Uppfyllande av de allmänna hänsynsreglerna 2014 HVC 60 Lambohov I detta dokument beskrivs Tekniska verkens iakttagande och uppfyllande av Miljöbalkens allmänna hänsynsregler. Dokumentet är avsett att bifogas den årliga miljörapporten. Dokumentet innebär också en redovisning enligt 4 pkt i Naturvårdsverkets föreskrifter (NFS 2006:9) om miljörapport. Hela koncernen är miljöcertifierad sedan 2001 enligt miljöledningsstandarden ISO Certifieringen ger ett systematiskt förbättringsarbete inom miljöområdet, bl a genom upprättande av miljömål. Miljömål finns upprättade för alla divisioner (affärsområden) inom Tekniska verken. I enlighet med miljöledningssystemet så har också en miljöaspektlista upprättats för samtliga delar av verksamheten, vilket resulterar i ett fokus på miljöfrågor samt ett medvetet ställningstagande om prioritering av miljöåtgärder. Sammanfattningsvis är miljöledningssystemets rutiner och instruktioner bra verktyg för att kunna beakta Miljöbalkens hänsynsregler i verksamheten. Kunskapskravet (2 kap 2 Miljöbalken samt 4 pkt 22 i NFS 2006:9) På Tekniska verken finns en mycket lång erfarenhet av energiproduktion i både större och mindre anläggningar. Företaget deltar aktivt i olika branschföreningar inom området och får fortlöpande information om nya rön. Arbete med skötsel och underhåll samt med förbättringar för att anläggningarna ska tillgodose allt strängare miljökrav, har givit personalen kunskaper om verksamheten och de miljöeffekter som denna kan ge upphov till. Tillämpningen av miljöledningssystem innebär bl.a. att fastlagda rutiner finns för upprätthållande av kunskap och kompetens avseende drift och skötsel av anläggningarna. Rutinerna säkerställer även att bevakning och uppdatering sker av lagar och förordningar tillämpliga på verksamheten. Personalen deltar i två obligatoriska miljöutbildningar, i enlighet med ledningssystemets ramar. Respektive divisions/affärsområdes/enhets/avdelnings kompetenskrav på miljöområdet framgår av enhetsvisa/avdelningsvisa rutiner. Tekniska verken är medlem i såväl föreningen Svensk Fjärrvärme som branschorganet Avfall Sverige, och deltar aktivt i de arbetsgrupper som berör våra verksamheter. Tekniska verkens energianläggningar tillverkar inte varor, och därför är 4 pkt 22 i NFS 2006:9 inte helt relevant. Miljöpåverkan av de produkter (el och värme) som Tekniska verkens energianläggningar levererar bedöms vara positiv, eftersom el producerad med kraftvärme ger ett minskat behov av el från kondensproduktion. Att förse hushåll och industrier med fjärrvärme och fjärrkyla innebär en bättre hushållning med resurser än om enskild uppvärmning och kylmaskiner skulle användas. Försiktighetsprincipen och principen om bästa möjliga teknik (2 kap 3 Miljöbalken samt 4 pkt 16, 17 och 21 i NFS 2006:9) Rutiner och instruktioner finns för uppföljning av anläggningarnas miljöpåverkan och för uppfyllande av tillstånd och villkor, generella föreskrifter samt förordningen om verksamhetsutövarens egenkontroll. Försiktighetsprincipen uppfylls genom att identifiera risker i verksamheten och skapa rutiner och instruktioner för att minska riskerna. Riskanalyser genomförs minst vart tredje år, eller vid förändringar. Innan nya projekt startas genomförs en miljöbedömning av projektet, och ytterligare miljöbedömningar görs under projektets gång. Riskanalys har genomförts vid anläggningen i april 2014.

12 Bilaga 1, sid 2(2) Risk och säkerhetshanteringen omfattar inte enbart riskanalyser utan involverar samtliga anställda i det dagliga arbetet, t.ex. genom skyddsåtgärder, entreprenörsinformation, avvikelse och tillbudshantering, skyddsronder, interna och externa revisioner mm. Under året har vissa åtgärder vidtagits för att säkra drift och kontroll samt för att minska risk för olägenhet för miljö eller hälsa. Ny brännarautomatik med O2 reglering Inga olyckor, störningar eller liknande har inträffat vid anläggningen, varför inga särskilda åtgärder har behövt vidtas med anledning av detta. Produktvalsprincipen (2 kap 4 Miljöbalken samt 4 pkt 13 i NFS 2006:9) Tekniska verken strävar efter att minska antalet kemiska produkter som används. De kemiska produkterna som vi använder listas i kemikalieregistret EcoOnline. Varje ny produkt, som inte finns i vårt bassortiment skall innan inköp bedömas och godkännas av kemikaliesamordnaren och arbetsmiljöingenjören. Detta medför att jämförelse sker med befintliga produkter med liknande egenskaper och en bedömning görs av kemikaliesamordnaren vilken av produkterna som ska väljas med beaktande av miljö och hälsoaspekter. Undantagen är vid installationer av nya instrument och maskiner, då speciella kemikalier som inte finns med i det godkända sortimentet, ibland kan behöva användas, beroende på att garantier upphör då annan kemikalie används. Kemikalierevisioner utförs regelbundet på arbetsplatserna. Revisionerna innebär att kemikaliesamordnaren tillsammans med anläggningens kontaktperson för kemikalier på plats går igenom anläggningens kemikaliesortiment. Man kontrollerar vilka kemikalier som finns och hur de förvaras. Eventuella ändringar från vad som finns registrerat i kemikalieregistret uppmärksammas. Därtill görs riskbedömningar i samband med införskaffande av nya kemikalier och vid behov av hela sortimentet vid resp. anläggning. Senaste riskanalysen gjordes på kemikalier i februari Under året har inga kemikalier bytts ut mot andra av hälso eller miljöskäl. Värt att notera är att kemikaliehanteringen vid HVC 60 är mycket begränsad, utöver lagringen av eldningsolja. Resurshushållningsprincipen (2 kap 5 Miljöbalken samt 4 pkt 18 och 20 i NFS 2006:9) Tekniska verken hushåller med naturens resurser bland annat genom produktion av fjärrvärme och el ur avfall och biobränslen, framställning av biogas till fordonsbränsle samt produktion av el med vattenkraft och kraftvärme. Produktion av el och värme i kraftvärmeanläggningar med avfallsfraktioner som bränslebas innebär bra hushållning med resurser. Kraftvärmeproduktion ger en minskning av el från kondensproduktion och att förse hushåll och industrier med fjärrvärme och fjärrkyla innebär en bättre hushållning med resurser än om enskild uppvärmning och kylmaskiner skulle användas. För en reservanläggning som HVC 60 handlar resurshushållning framför allt om att undvika att den över huvud taget behöver köras. Under året har vissa åtgärder som minskar förbrukningen av energi och råvaror genomförts. Sekvensstyrda eloljeförvärmare Termostatstyrd lokalventilation
