Töre. sid 1/5. Specification/ MONTERINGSBESKRIVNING. standardbredd 260cm bestäm längd själv bygg på med 60 eller 120cm

Transkript

1 sid 1/5 som föråd: standardbredd 260cm bestäm längd själv bygg på med 60 eller 120cm som cykelställ: komplett med cykelstöll, körramp finns som tillbehör som lägenhetsförråd: varjeförråd är avskilt från de övriga med en mellan vägg och har en egen förr med nyckel Specification/ Ö06-10 förrådshus 2,6x2,6 m Ö06-11 förrådshus 2,6x5 m Ö06-12 förrådshus 2,6x3,8 m Ö06-13 förrådshus 3,8x3,2 m Ö06-14 förrådshus 5,0x3,2 m Ö06-15 förrådshus 3,8x3,8 m Ö06-16 förrådshus 5,0x3,8 m Ö06-91 Körramp, bredd 120 cm som sophus: likt förrådshus men med en bredare dörr, karmyttermått 120x200cm. Dörren har ingen tröskel för att underlätta soptransporten, körramp finns som tillbehör.

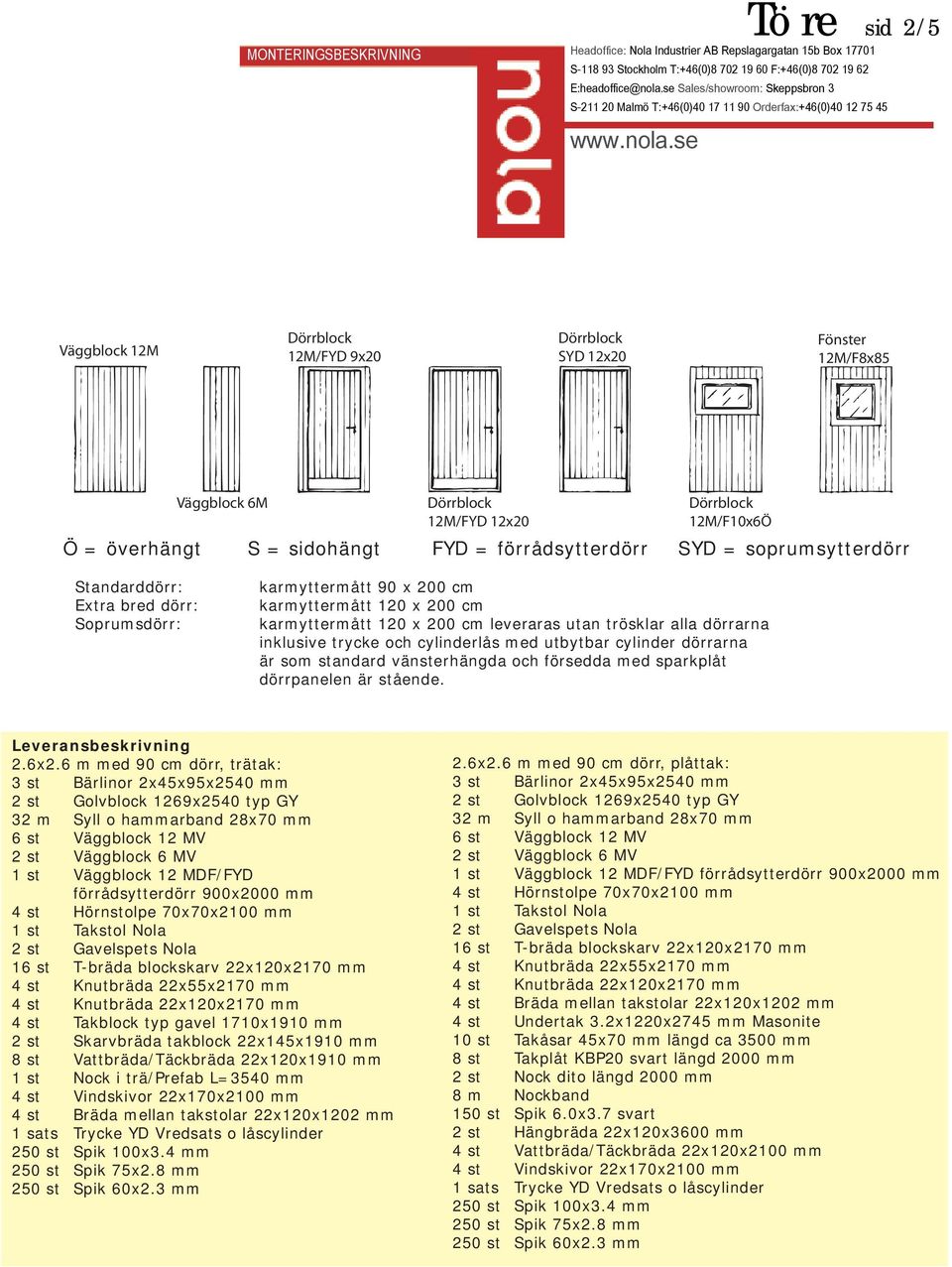

2 sid 2/5 Väggblock 12M 12M/FYD 9x20 SYD 12x20 Fönster 12M/F8x85 Väggblock 6M 12M/FYD 12x20 12M/F10x6Ö Ö = överhängt S = sidohängt FYD = förrådsytterdörr SYD = soprumsytterdörr Standarddörr: Extra bred dörr: Soprumsdörr: karmyttermått 90 x 200 cm karmyttermått 120 x 200 cm karmyttermått 120 x 200 cm leveraras utan trösklar alla dörrarna inklusive trycke och cylinderlås med utbytbar cylinder dörrarna är som standard vänsterhängda och försedda med sparkplåt dörrpanelen är stående. Leveransbeskrivning 2.6x2.6 m med 90 cm dörr, trätak: 3 st Bärlinor 2x45x95x2540 mm 2 st Golvblock 1269x2540 typ GY 32 m Syll o hammarband 28x70 mm 6 st Väggblock 12 MV 2 st Väggblock 6 MV 1 st Väggblock 12 MDF/FYD förrådsytterdörr 900x2000 mm 4 st Hörnstolpe 70x70x2100 mm 1 st Takstol Nola 2 st Gavelspets Nola 16 st T-bräda blockskarv 22x120x2170 mm 4 st Knutbräda 22x55x2170 mm 4 st Knutbräda 22x120x2170 mm 4 st Takblock typ gavel 1710x1910 mm 2 st Skarvbräda takblock 22x145x1910 mm 8 st Vattbräda/Täckbräda 22x120x1910 mm 1 st Nock i trä/prefab L=3540 mm 4 st Vindskivor 22x170x2100 mm 4 st Bräda mellan takstolar 22x120x1202 mm 1 sats Trycke YD Vredsats o låscylinder 250 st Spik 100x3.4 mm 250 st Spik 75x2.8 mm 250 st Spik 60x2.3 mm 2.6x2.6 m med 90 cm dörr, plåttak: 3 st Bärlinor 2x45x95x2540 mm 2 st Golvblock 1269x2540 typ GY 32 m Syll o hammarband 28x70 mm 6 st Väggblock 12 MV 2 st Väggblock 6 MV 1 st Väggblock 12 MDF/FYD förrådsytterdörr 900x2000 mm 4 st Hörnstolpe 70x70x2100 mm 1 st Takstol Nola 2 st Gavelspets Nola 16 st T-bräda blockskarv 22x120x2170 mm 4 st Knutbräda 22x55x2170 mm 4 st Knutbräda 22x120x2170 mm 4 st Bräda mellan takstolar 22x120x1202 mm 4 st Undertak 3.2x1220x2745 mm Masonite 10 st Takåsar 45x70 mm längd ca 3500 mm 8 st Takplåt KBP20 svart längd 2000 mm 2 st Nock dito längd 2000 mm 8 m Nockband 150 st Spik 6.0x3.7 svart 2 st Hängbräda 22x120x3600 mm 4 st Vattbräda/Täckbräda 22x120x2100 mm 4 st Vindskivor 22x170x2100 mm 1 sats Trycke YD Vredsats o låscylinder 250 st Spik 100x3.4 mm 250 st Spik 75x2.8 mm 250 st Spik 60x2.3 mm

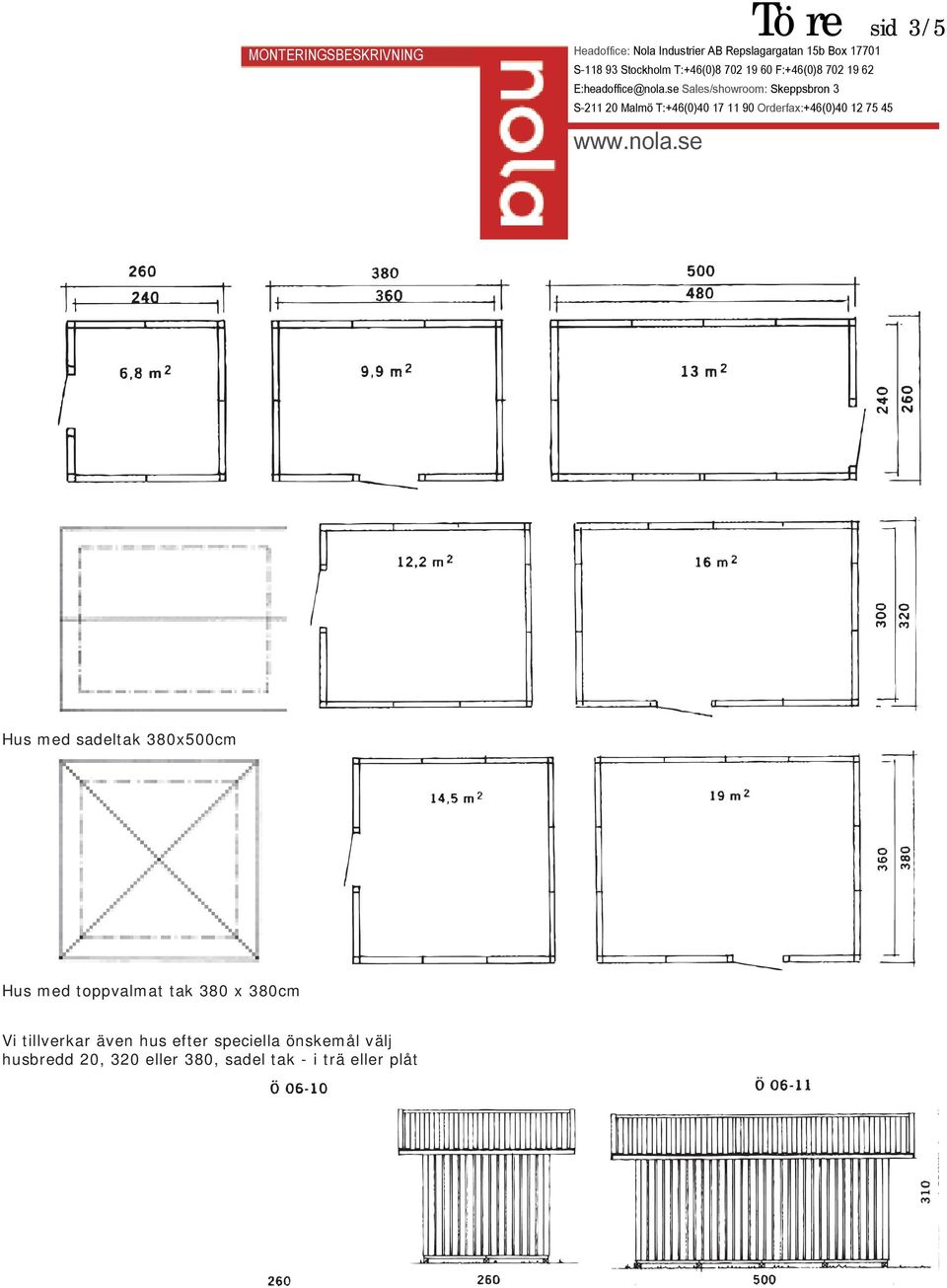

3 sid 3/5 Hus med sadeltak 380x500cm Hus med toppvalmat tak 380 x 380cm Vi tillverkar även hus efter speciella önskemål välj husbredd 20, 320 eller 380, sadel tak - i trä eller plåt

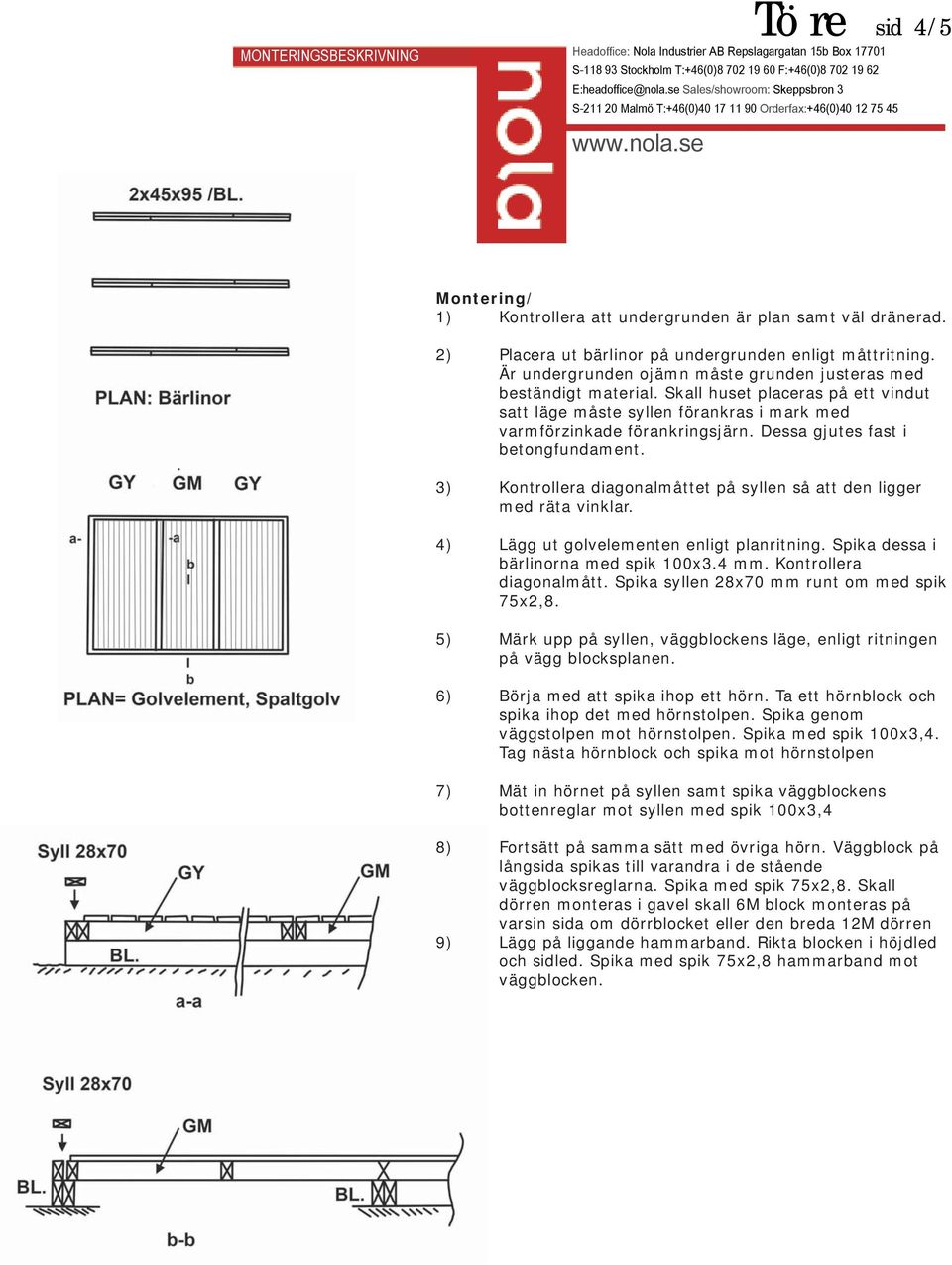

4 sid 4/5 Montering/ 1) Kontrollera att undergrunden är plan samt väl dränerad. 2) Placera ut bärlinor på undergrunden enligt måttritning. Är undergrunden ojämn måste grunden justeras med beständigt material. Skall huset placeras på ett vindut satt läge måste syllen förankras i mark med varmförzinkade förankringsjärn. Dessa gjutes fast i betongfundament. 3) Kontrollera diagonalmåttet på syllen så att den ligger med räta vinklar. 4) Lägg ut golvelementen enligt planritning. Spika dessa i bärlinorna med spik 100x3.4 mm. Kontrollera diagonalmått. Spika syllen 28x70 mm runt om med spik 75x2,8. 5) Märk upp på syllen, väggblockens läge, enligt ritningen på vägg blocksplanen. 6) Börja med att spika ihop ett hörn. Ta ett hörnblock och spika ihop det med hörnstolpen. Spika genom väggstolpen mot hörnstolpen. Spika med spik 100x3,4. Tag nästa hörnblock och spika mot hörnstolpen 7) Mät in hörnet på syllen samt spika väggblockens bottenreglar mot syllen med spik 100x3,4 8) Fortsätt på samma sätt med övriga hörn. Väggblock på långsida spikas till varandra i de stående väggblocksreglarna. Spika med spik 75x2,8. Skall dörren monteras i gavel skall 6M block monteras på varsin sida om dörrblocket eller den breda 12M dörren 9) Lägg på liggande hammarband. Rikta blocken i höjdled och sidled. Spika med spik 75x2,8 hammarband mot väggblocken.

5 sid 5/5 10) Montera en av gavelspetsarna GSP. Kolla c-c nockläge. Spika gavelspetsarna i hammarbandet. Skråspika med spik 100x3,4. 11) Montera takstolar över blockskarvarna enligt plan. Spika med spik 100x3,4. Kontrollera att takstolarna ligger i liv med varandra. Avsluta med att montera den andra gavelspetsen. Spänn ett riktsnöre från gavelspets till gavelspets. Kontrollera att taks tolarna ligger rätt. 12) Montera bräda 22x120mm mellan takstolar och mot gavelspets från utsida mot hammarband. Spika med spik 60x2,3. 13) Spika nockreglar 28x70 på högkant på var sin sida om nocken. Spika med spik 100x3,4 14) Montera takluckor typ mitt på c-c takstolarna (på halva takstolen) mot nockregeln. Spika med spik 100x3,4. 15) Montera respektive taklucka typ gavel över gavelspets mot närmaste takstol. Observera att minsta modellen av huset 2,6x2,6 saknar mittakluckor. Spika med spik 100x3,4. 16) Spika skarvbräda 22x145 med halvrunda spår och därefter lockbrädorna 22x120 ovanpå denna. Spika med spik 60x2,3. 17) Montera vinklad tränock. Spikas i nockreglar och takluckor. Spikas med spik 100x3,4 18) Spika hängbräda i takstolstassarna. Spika med spik 75x2,8 19) Måtta och vinkelkapa vindskivor 22x170. Spika dem i gavelluckornas spikregler. Spika med spik 75x2,8 20) Spika vattbrädorna 22x120 ovanpå vindskivorna. Spika med spik 60x2,3 21) Spika lockbrädorna i väggblockskarvarna. Spik med spik 60x2,3 22) Spika knutbrädor vid knutar. Den breda brädan skall täcka över kanten på den smala brädan. Spika med spik 75x2,8 23) Montera trycke och låscylinder i dörren. Justera dörren så att den inte kärvar. Observera vid hus med bred dörr ersättes ett 12M block med ytterdörr 12X20
