Jabra BIZ 2400 USB BRUKSANVISNING

Transkript

1 Jabra BIZ 2400 USB BRUKSANVISNING 1

2 2015 GN Netcom A/S. Med ensamrätt. Den här bruksanvisningen är publicerad av GN Netcom A/S. Informationen i den här bruksanvisningen lämnas endast i beskrivande syfte och kan när som helst ändras utan föregående meddelande. Den ska inte betraktas som ett åtagande av GN Netcom A/S. GN Netcom A/S tar inget ansvar för fel eller felaktigheter som kan förekomma i bruksanvisningen. Skriven och utformad hos GN Netcom A/S, Lautrupbjerg 7, 2750 Ballerup, Danmark, DUO- OCH MONO-HEADSET Huvudbåge Högtalare Headset Högtalare Mikrofon Funktionsknapp (O) USB-kontakt Besvara/avsluta-knapp Mikrofonsekretess Klädklämma Volymkontroll 2 Funktionsknapp ( )

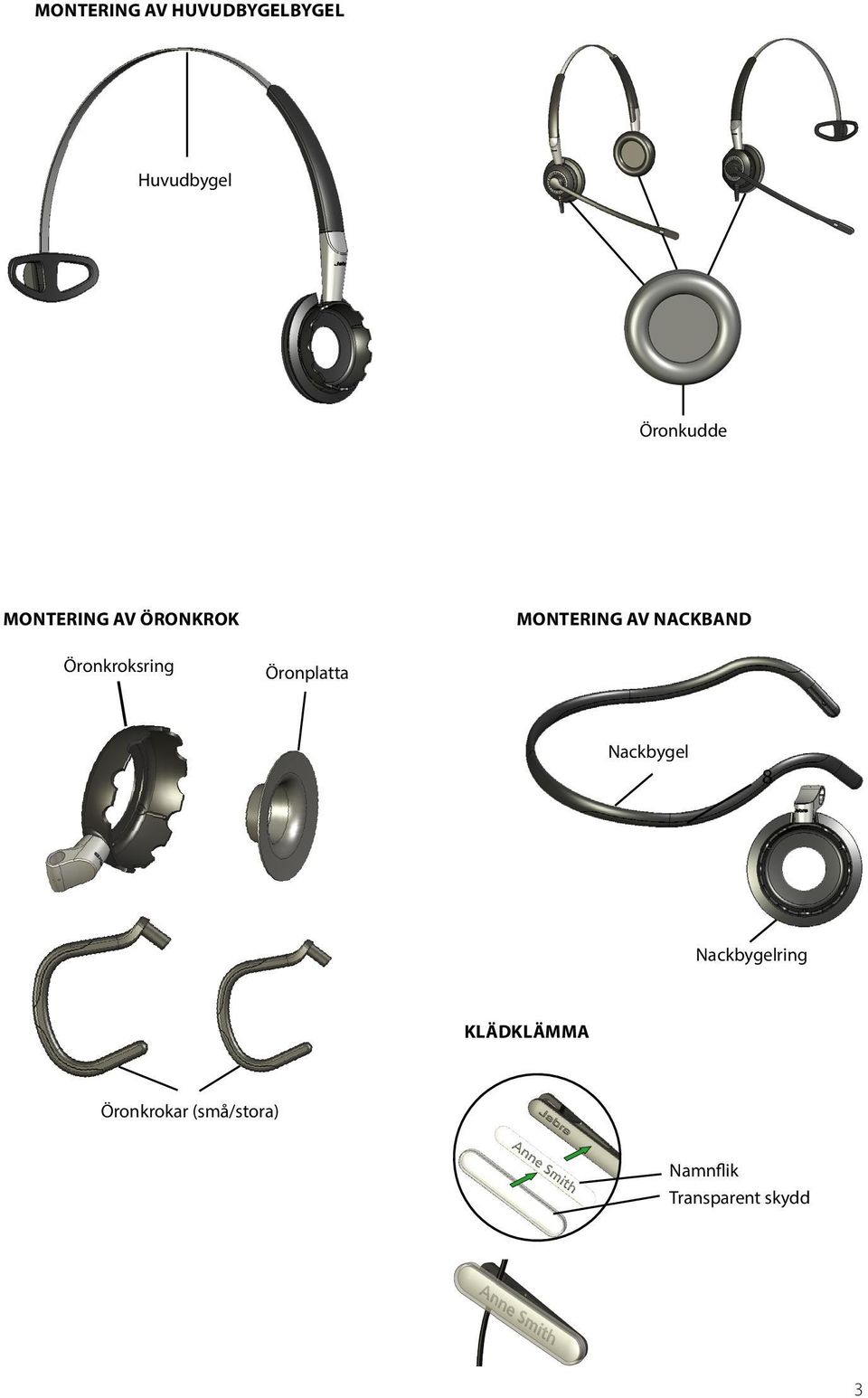

3 MONTERING AV HUVUDBYGELBYGEL Huvudbygel Öronkudde MONTERING AV ÖRONKROK MONTERING AV NACKBAND Öronkroksring Öronplatta Nackbygel 8 Nackbygelring KLÄDKLÄMMA Öronkrokar (små/stora) Namnflik Transparent skydd 3

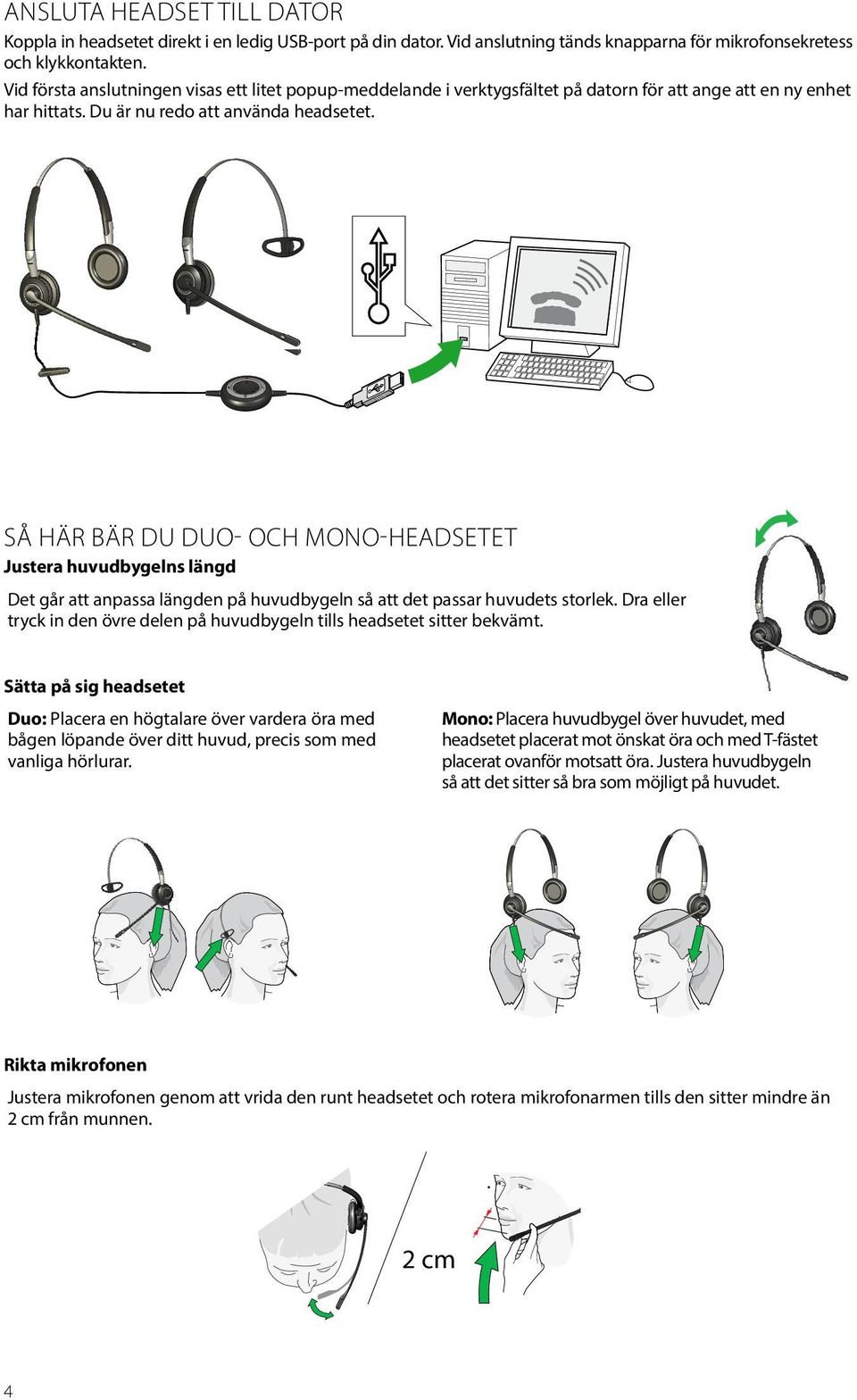

4 ANSLUTA HEADSET TILL DATOR Koppla in headsetet direkt i en ledig USB-port på din dator. Vid anslutning tänds knapparna för mikrofonsekretess och klykkontakten. Vid första anslutningen visas ett litet popup-meddelande i verktygsfältet på datorn för att ange att en ny enhet har hittats. Du är nu redo att använda headsetet. SÅ HÄR BÄR DU DUO- OCH MONO-HEADSETET Justera huvudbygelns längd Det går att anpassa längden på huvudbygeln så att det passar huvudets storlek. Dra eller tryck in den övre delen på huvudbygeln tills headsetet sitter bekvämt. Sätta på sig headsetet Duo: Placera en högtalare över vardera öra med bågen löpande över ditt huvud, precis som med vanliga hörlurar. Mono: Placera huvudbygel över huvudet, med headsetet placerat mot önskat öra och med T-fästet placerat ovanför motsatt öra. Justera huvudbygeln så att det sitter så bra som möjligt på huvudet. Rikta mikrofonen Justera mikrofonen genom att vrida den runt headsetet och rotera mikrofonarmen tills den sitter mindre än 2 cm från munnen.. 2 cm 3/4" 4

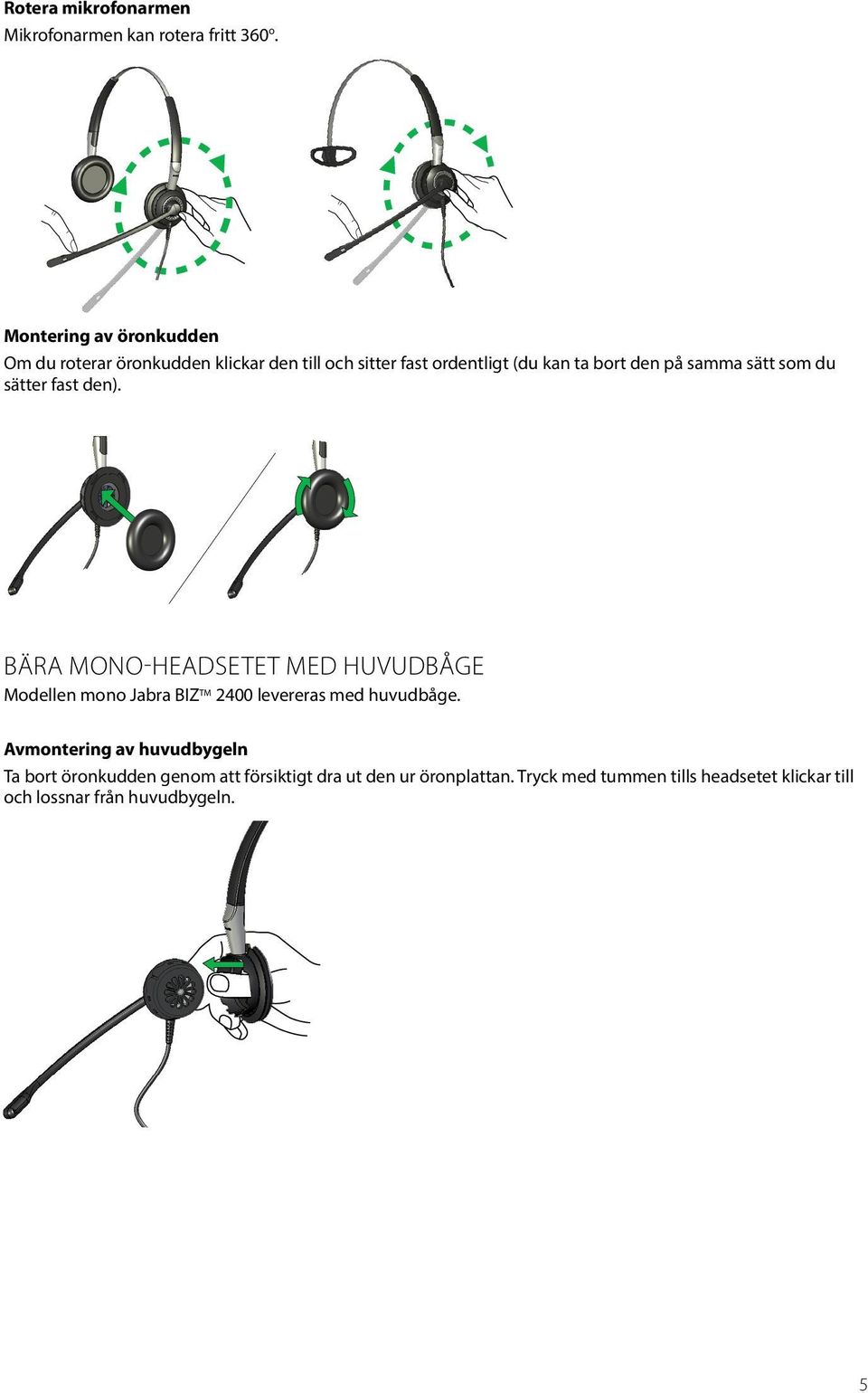

5 Rotera mikrofonarmen Mikrofonarmen kan rotera fritt 360 o. Montering av öronkudden Om du roterar öronkudden klickar den till och sitter fast ordentligt (du kan ta bort den på samma sätt som du sätter fast den). BÄRA MONO-HEADSETET MED HUVUDBÅGE Modellen mono Jabra BIZ TM 2400 levereras med huvudbåge. Avmontering av huvudbygeln Ta bort öronkudden genom att försiktigt dra ut den ur öronplattan. Tryck med tummen tills headsetet klickar till och lossnar från huvudbygeln. 5

6 Trycka fast headsetet i huvudbygelringen på huvudbygeln Håll huvudbygeln i ena handen och headsetet i den andra. Rikta in headsetet mot huvudbygelringens utsida med headsetkabeln riktad nedåt. Tryck försiktigt headsetet in huvudbygelringen tills det klickar på plats. BÄRA MONO-HEADSETET MED ÖRONKROK Vissa av modellerna för Jabra BIZ 2400 levereras med två öronkroksstorlekar som även kan köpas som tillbehör för mono-modellen. Så här använder du dem: 1. Fästa öronkudden Öronkudden är en rund gummidel som hjälper till att stabilisera headsetet mot ditt öra. Placera öronkudden inuti öronkroksringen. För försiktigt öronkudden genom hålet så att den sitter fast ordentligt. När du har satt fast headsetet i öronkroksringen låses öronkudden på plats. 2. Trycka headsetet på plats i öronkroksringen på öronkroken Håll öronkroksringen i ena handen och headsetet i den andra. På öronkroksringens invändiga yta finns markeringarna "L" och "R". Rikta in headsetkabeln mot markeringen "R" om du vill lyssna på höger öra och på "L" om du vill lyssna på det vänstra. Tryck försiktigt headsetet in i öronkroksringen tills det klickar på plats. 3. Placera öronkroken i öronkroksringen för vänster eller höger öra Bärstilen för öronkrok har två delar: en öronkrok och en öronkroksring. Den ena änden på öronkroken bildar ett stift som trycks in i en ögla på öronkroksringen och håller den på plats där. Du använder headsetet med öronkroken bakom örat och med öronkroksöppningen riktad nedåt mot käken. Bestäm vilket öra du vill bära headsetet på och montera öronkrok och öronkroksring på motsvarande sätt. Om du vill byta öra drar du ut öronkroken och plockar bort den från öglan och trycker sedan in den på andra sidan av öglan. Ta sedan bort headsetet från öronkroksringen. Vrid den och sätt i den på nytt med kabeln riktad mot "L" eller "R" beroende på bärsida, enligt beskrivningen i punkt 2. L R L R 6

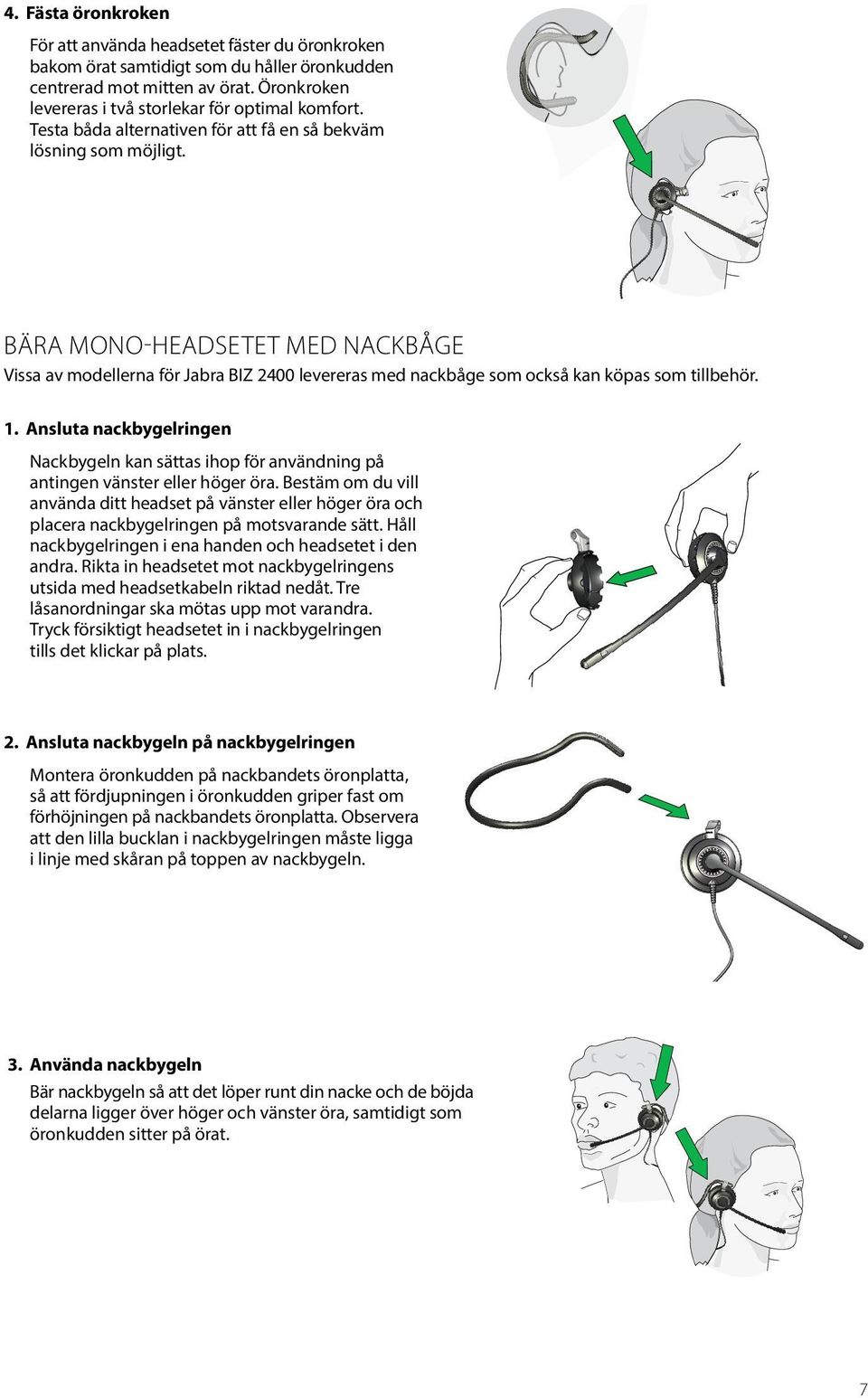

7 4. Fästa öronkroken För att använda headsetet fäster du öronkroken bakom örat samtidigt som du håller öronkudden centrerad mot mitten av örat. Öronkroken levereras i två storlekar för optimal komfort. Testa båda alternativen för att få en så bekväm lösning som möjligt. BÄRA MONO-HEADSETET MED NACKBÅGE Vissa av modellerna för Jabra BIZ 2400 levereras med nackbåge som också kan köpas som tillbehör. 1. Ansluta nackbygelringen Nackbygeln kan sättas ihop för användning på antingen vänster eller höger öra. Bestäm om du vill använda ditt headset på vänster eller höger öra och placera nackbygelringen på motsvarande sätt. Håll nackbygelringen i ena handen och headsetet i den andra. Rikta in headsetet mot nackbygelringens utsida med headsetkabeln riktad nedåt. Tre låsanordningar ska mötas upp mot varandra. Tryck försiktigt headsetet in i nackbygelringen tills det klickar på plats. 2. Ansluta nackbygeln på nackbygelringen Montera öronkudden på nackbandets öronplatta, så att fördjupningen i öronkudden griper fast om förhöjningen på nackbandets öronplatta. Observera att den lilla bucklan i nackbygelringen måste ligga i linje med skåran på toppen av nackbygeln. 3. Använda nackbygeln Bär nackbygeln så att det löper runt din nacke och de böjda delarna ligger över höger och vänster öra, samtidigt som öronkudden sitter på örat. 7

8 JUSTERA VOLYMEN PÅ HEADSETET Använd ratten i mitten av USB-enheten för att justera volymen. Rulla hjulet medurs för att öka volymen och moturs för att minska den. Du hör ett mjukt klickljud inuti headsetet varje gång du justerar volymen. När du når maximal volymnivå hörs en signal två gånger från headsetet som en varning. Vi rekommenderar att du inte använder headsetet med full volym. MIKROFONSEKRETESS Tryck kort på mikrofonsekretessknappen på USB-kontrollen för att stänga av ljudet på headsetmikrofonen. Sekretesslampan på USB-kontrollen ändras från grön till röd. För att sätta på ljudet till headsetmikrofonen trycker du kort på sekretessknappen igen. Sekretesslampan ändras från röd till grön. Grön = mikrofon på Röd = mikrofon av BESVARA ETT SAMTAL FRÅN DIN SOFTPHONE När det kommer in ett samtal till din datortelefon hör du en ringsignal i headsetet. Om du använder en datortelefon med stöd för Jabra så svarar du genom att kort trycka ned besvara/avsluta-knappen på USB-enheten; tryck kort igen för att lägga på när du är klar. För att använda datortelefon krävs att du installerar Jabra Direct (beskrivs senare i den här bruksanvisningen)*. För ej anpassade datortelefoner ska du besvara/avsluta på datorn. Grön i viloläge Blinkande grön vid inkommande samtal Röd under samtal Funktion Besvara eller avsluta ett samtal Avvisa inkommande samtal Placera nuvarande samtal i kö Besvara/avsluta-knapp Tryck kort Tryck och håll in (1 sek) Tryck och håll in (1 sek) under samtal 8 *) Om du använder Microsoft Lync 2010 behöver du inte installera Jabra Direct.

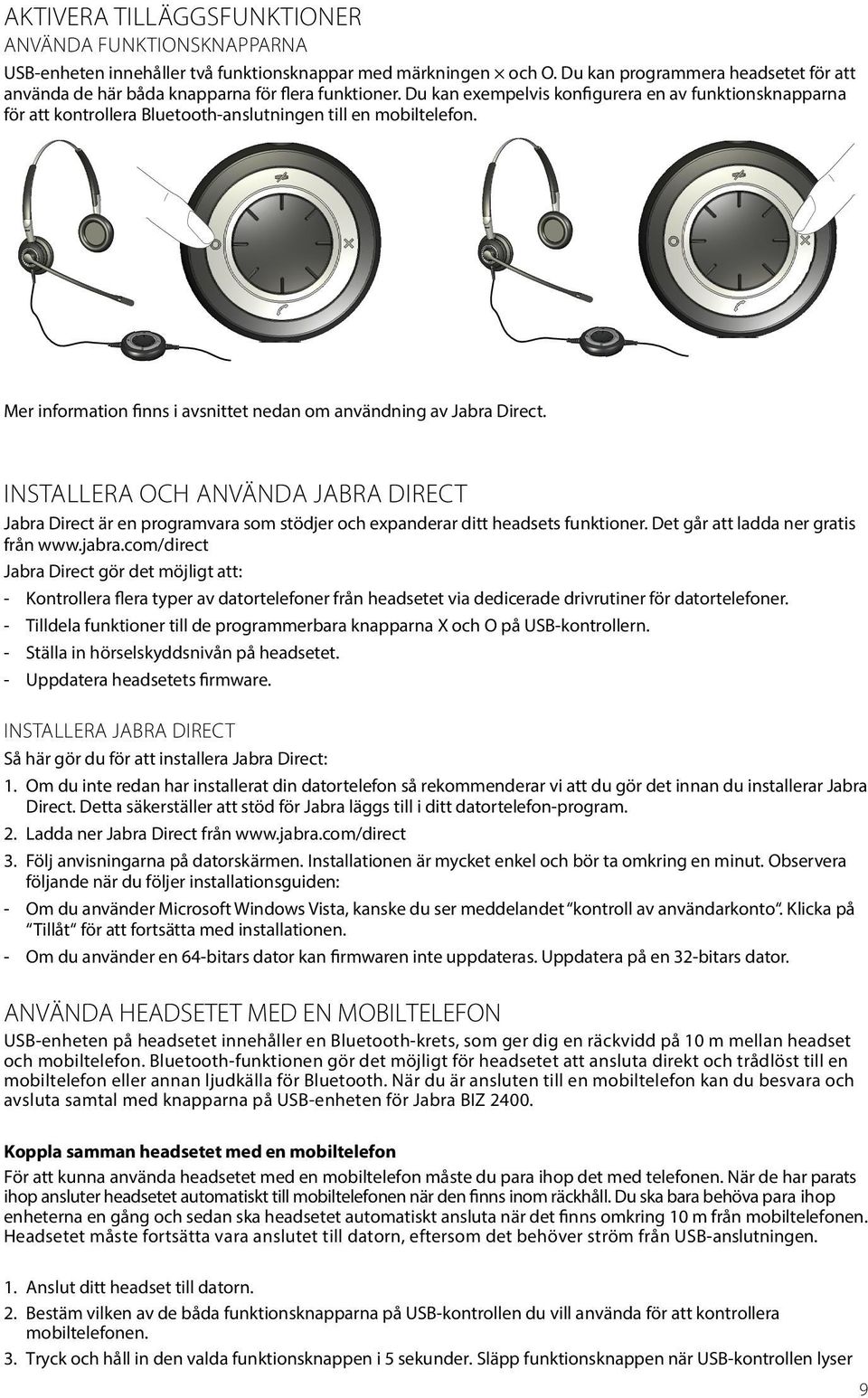

9 AKTIVERA TILLÄGGSFUNKTIONER ANVÄNDA FUNKTIONSKNAPPARNA USB-enheten innehåller två funktionsknappar med märkningen och O. Du kan programmera headsetet för att använda de här båda knapparna för flera funktioner. Du kan exempelvis konfigurera en av funktionsknapparna för att kontrollera Bluetooth-anslutningen till en mobiltelefon. Mer information finns i avsnittet nedan om användning av Jabra Direct. INSTALLERA OCH ANVÄNDA JABRA DIRECT Jabra Direct är en programvara som stödjer och expanderar ditt headsets funktioner. Det går att ladda ner gratis från Jabra Direct gör det möjligt att: - Kontrollera flera typer av datortelefoner från headsetet via dedicerade drivrutiner för datortelefoner. - Tilldela funktioner till de programmerbara knapparna X och O på USB-kontrollern. - Ställa in hörselskyddsnivån på headsetet. - Uppdatera headsetets firmware. INSTALLERA JABRA DIRECT Så här gör du för att installera Jabra Direct: 1. Om du inte redan har installerat din datortelefon så rekommenderar vi att du gör det innan du installerar Jabra Direct. Detta säkerställer att stöd för Jabra läggs till i ditt datortelefon-program. 2. Ladda ner Jabra Direct från 3. Följ anvisningarna på datorskärmen. Installationen är mycket enkel och bör ta omkring en minut. Observera följande när du följer installationsguiden: - Om du använder Microsoft Windows Vista, kanske du ser meddelandet kontroll av användarkonto. Klicka på Tillåt för att fortsätta med installationen. - Om du använder en 64-bitars dator kan firmwaren inte uppdateras. Uppdatera på en 32-bitars dator. ANVÄNDA HEADSETET MED EN MOBILTELEFON USB-enheten på headsetet innehåller en Bluetooth-krets, som ger dig en räckvidd på 10 m mellan headset och mobiltelefon. Bluetooth-funktionen gör det möjligt för headsetet att ansluta direkt och trådlöst till en mobiltelefon eller annan ljudkälla för Bluetooth. När du är ansluten till en mobiltelefon kan du besvara och avsluta samtal med knapparna på USB-enheten för Jabra BIZ Koppla samman headsetet med en mobiltelefon För att kunna använda headsetet med en mobiltelefon måste du para ihop det med telefonen. När de har parats ihop ansluter headsetet automatiskt till mobiltelefonen när den finns inom räckhåll. Du ska bara behöva para ihop enheterna en gång och sedan ska headsetet automatiskt ansluta när det finns omkring 10 m från mobiltelefonen. Headsetet måste fortsätta vara anslutet till datorn, eftersom det behöver ström från USB-anslutningen. 1. Anslut ditt headset till datorn. 2. Bestäm vilken av de båda funktionsknapparna på USB-kontrollen du vill använda för att kontrollera mobiltelefonen. 3. Tryck och håll in den valda funktionsknappen i 5 sekunder. Släpp funktionsknappen när USB-kontrollen lyser 9

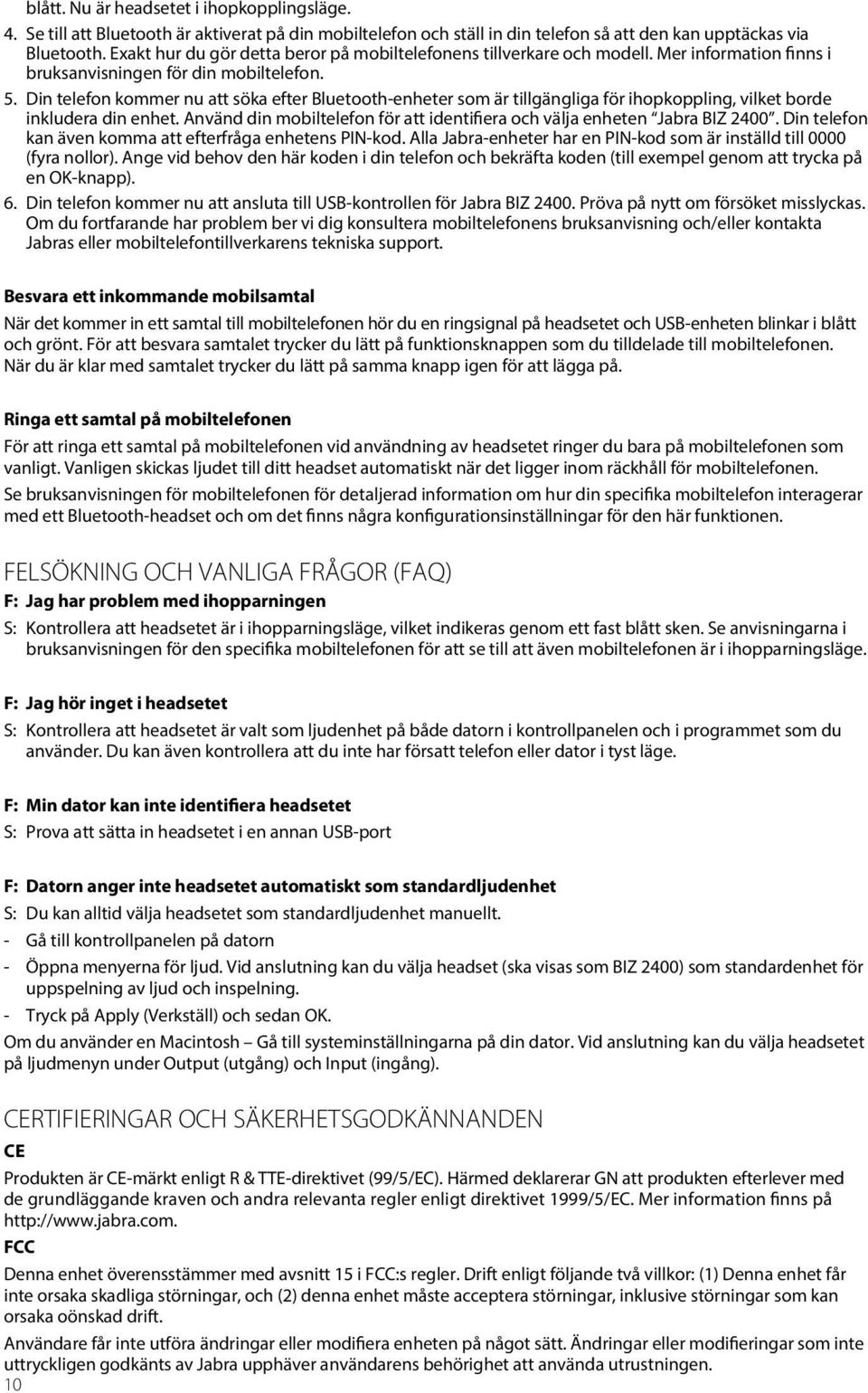

10 blått. Nu är headsetet i ihopkopplingsläge. 4. Se till att Bluetooth är aktiverat på din mobiltelefon och ställ in din telefon så att den kan upptäckas via Bluetooth. Exakt hur du gör detta beror på mobiltelefonens tillverkare och modell. Mer information finns i bruksanvisningen för din mobiltelefon. 5. Din telefon kommer nu att söka efter Bluetooth-enheter som är tillgängliga för ihopkoppling, vilket borde inkludera din enhet. Använd din mobiltelefon för att identifiera och välja enheten Jabra BIZ Din telefon kan även komma att efterfråga enhetens PIN-kod. Alla Jabra-enheter har en PIN-kod som är inställd till 0000 (fyra nollor). Ange vid behov den här koden i din telefon och bekräfta koden (till exempel genom att trycka på en OK-knapp). 6. Din telefon kommer nu att ansluta till USB-kontrollen för Jabra BIZ Pröva på nytt om försöket misslyckas. Om du fortfarande har problem ber vi dig konsultera mobiltelefonens bruksanvisning och/eller kontakta Jabras eller mobiltelefontillverkarens tekniska support. Besvara ett inkommande mobilsamtal När det kommer in ett samtal till mobiltelefonen hör du en ringsignal på headsetet och USB-enheten blinkar i blått och grönt. För att besvara samtalet trycker du lätt på funktionsknappen som du tilldelade till mobiltelefonen. När du är klar med samtalet trycker du lätt på samma knapp igen för att lägga på. Ringa ett samtal på mobiltelefonen För att ringa ett samtal på mobiltelefonen vid användning av headsetet ringer du bara på mobiltelefonen som vanligt. Vanligen skickas ljudet till ditt headset automatiskt när det ligger inom räckhåll för mobiltelefonen. Se bruksanvisningen för mobiltelefonen för detaljerad information om hur din specifika mobiltelefon interagerar med ett Bluetooth-headset och om det finns några konfigurationsinställningar för den här funktionen. FELSÖKNING OCH VANLIGA FRÅGOR (FAQ) F: Jag har problem med ihopparningen S: Kontrollera att headsetet är i ihopparningsläge, vilket indikeras genom ett fast blått sken. Se anvisningarna i bruksanvisningen för den specifika mobiltelefonen för att se till att även mobiltelefonen är i ihopparningsläge. F: Jag hör inget i headsetet S: Kontrollera att headsetet är valt som ljudenhet på både datorn i kontrollpanelen och i programmet som du använder. Du kan även kontrollera att du inte har försatt telefon eller dator i tyst läge. F: Min dator kan inte identifiera headsetet S: Prova att sätta in headsetet i en annan USB-port F: Datorn anger inte headsetet automatiskt som standardljudenhet S: Du kan alltid välja headsetet som standardljudenhet manuellt. - Gå till kontrollpanelen på datorn - Öppna menyerna för ljud. Vid anslutning kan du välja headset (ska visas som BIZ 2400) som standardenhet för uppspelning av ljud och inspelning. - Tryck på Apply (Verkställ) och sedan OK. Om du använder en Macintosh Gå till systeminställningarna på din dator. Vid anslutning kan du välja headsetet på ljudmenyn under Output (utgång) och Input (ingång). CERTIFIERINGAR OCH SÄKERHETSGODKÄNNANDEN CE Produkten är CE-märkt enligt R & TTE-direktivet (99/5/EC). Härmed deklarerar GN att produkten efterlever med de grundläggande kraven och andra relevanta regler enligt direktivet 1999/5/EC. Mer information finns på FCC Denna enhet överensstämmer med avsnitt 15 i FCC:s regler. Drift enligt följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera störningar, inklusive störningar som kan orsaka oönskad drift. Användare får inte utföra ändringar eller modifiera enheten på något sätt. Ändringar eller modifieringar som inte uttryckligen godkänts av Jabra upphäver användarens behörighet att använda utrustningen. 10

11 Denna utrustning har testats och funnits efterfölja begränsningarna för en digital enhet i Klass B, enligt avsnitt 15 i FCC:s regler. Dessa begränsningar är utformade att ge tillräckligt skydd mot skadliga störningar i en bostadsinstallation. Denna utrustning genererar, använder och kan utstråla radiofrekvensenergi och kan, om den inte installeras och används enligt instruktionerna, orsaka skadliga störningar i radiokommunikation. Det finns dock ingen garanti för att störningar inte inträffar i en särskild installation. Om denna utrustning orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan avgöras genom att utrustningen slås av och på, anmodas användaren att försöka korrigera störningen med hjälp av en eller fler av följande åtgärder: - Omorientera eller omlokalisera mottagarantennen. - Öka avståndet mellan utrustningen och mottagaren. - Anslut utrustningen till en annan strömkrets än den som mottagaren är ansluten till. - Vänd dig till återförsäljaren eller en erfaren radio-/tv-tekniker för assistans. Industry Canada Drift enligt följande två villkor: (1) Denna enhet får inte orsaka störningar, och (2) denna enhet måste acceptera störningar, inklusive störningar som kan orsaka oönskad drift av enheten. Termen IC: före certifierings-/registreringsnumret innebär endast att registreringen utförts baserat på en försäkran om överensstämmelse, vilket indikerar att Industry Canadas tekniska specifikationer efterföljts. Det innebär inte att Industry Canada godkänt utrustningen. Bluetooth Ordet Bluetooth och dess logotyper ägs av Bluetooth SIG, Inc. och all användning av dessa varumärken av Jabra sker på licens. Andra varumärken och varumärkesnamn ägs av sina respektive ägare. 11

12 2015 GN Netcom A/S. All rights reserved. Jabra is a registered trademark of GN Netcom A/S. All other trademarks included herein are the property of their respective owners. The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by GN Netcom A/S is under license. (Design and specifications subject to change without notice). MADE IN CHINA E
