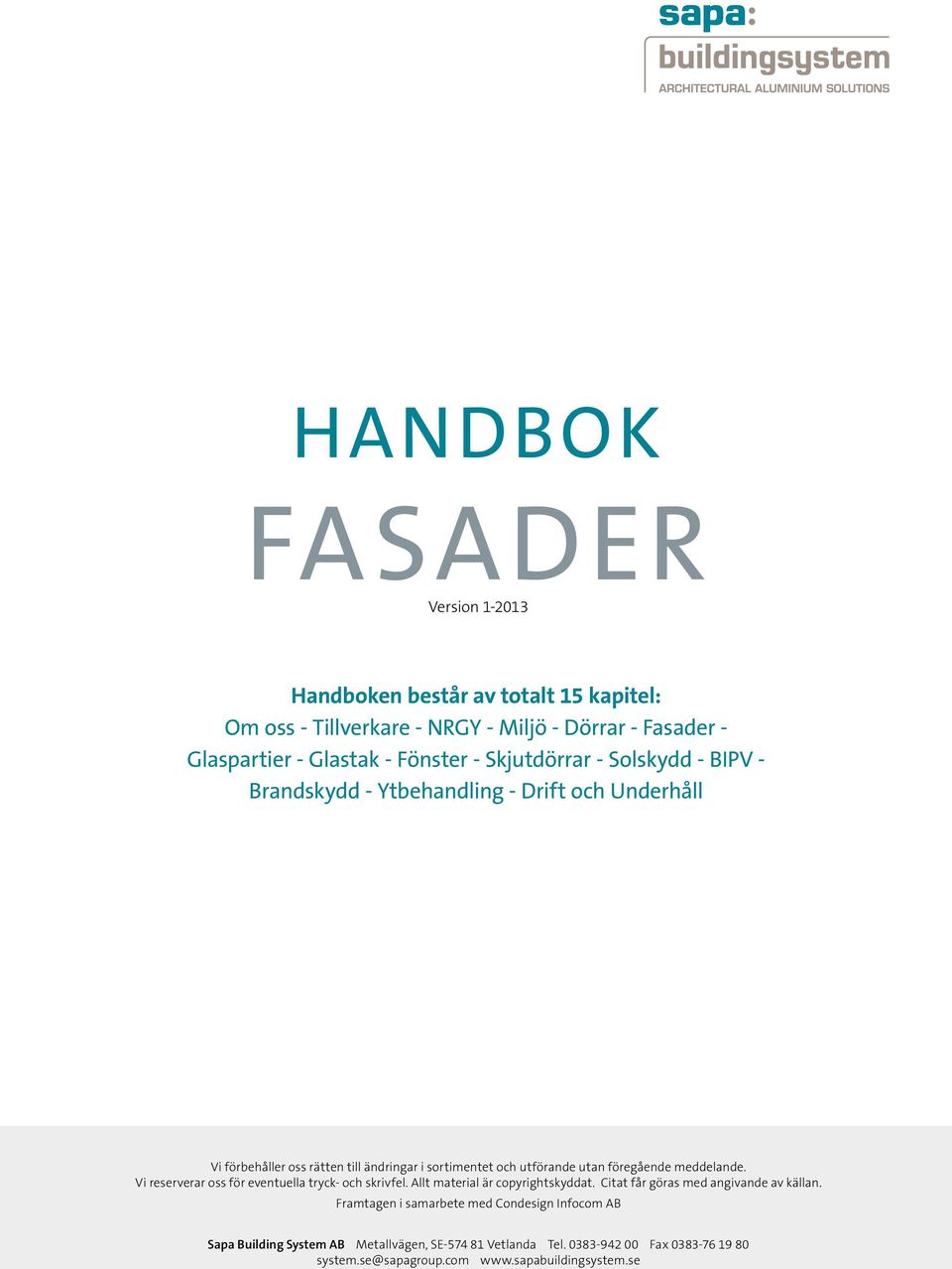

1 A B C D HANDBOK fasader Version Handboken består av totalt 15 kapitel: Om oss - Tillverkare - NRGY - Miljö - Dörrar - Fasader - Glaspartier - Glastak - Fönster - Skjutdörrar - Solskydd - BIPV - Brandskydd - Ytbehandling - Drift och Underhåll E F G H I J K L M N Vi förbehåller oss rätten till ändringar i sortimentet och utförande utan föregående meddelande. Vi reserverar oss för eventuella tryck- och skrivfel. Allt material är copyrightskyddat. Citat får göras med angivande av källan. Framtagen i samarbete med Condesign Infocom AB O Sapa Building System AB Metallvägen, SE Vetlanda Tel Fax system.se@sapagroup.com 1

2 F Sapa Fasader Innehåll Sapa Fasader översiktstabell F-2 Byggsätt glasfasad F-4 Referenser Byggsätt glasfasad F-12 Sapa Fasad 4150/4150 SX F-22 Sapa Fasad 4150 EF/4150 EF SX F-32 Sapa Fasad 4150 SSG F-38 Sapa Fasad 5050 SG F-44 Dekorprofiler F-50 Add F-52 Expressive F-54 Optima F-56 Interiöra stomprofiler F-58 Glas F-60 Fyllningar F-62 Öppningsbara enheter i fasad F-64 Sapa Fasadfönster 4074 F-66 sapabuildingsystem.se Mer information om våra produkter finns på vår hemsida: sapabuildingsystem.se Detaljsnitt i dwg och dxf, beskrivningstexter med mera finns för nedladdning. För mer information kontakta Arkitektsupport

3 F-1 F

4 SAPA Fasader Sapa Fasader systemöversikt Sapa Fasader SX 4150 EF/4150 EF SX Byggteknisk princip Utfackningsvägg Utanpåliggande fasad / Curtain wall Kallfasad Elementbyggeri delvis delvis Exteriöra glaspartier Interiöra glaspartier Dekorprofil Add Expressive delvis (ej elementdelning) Optima endast vertikalt endast vertikalt Stomprofiler Rektangulär bredd/djup 50/ mm 50/ mm 50-70/ mm I-profil bredd/djup 50/ mm 50/ mm T-profil bredd/djup 50/ mm 50/ mm Glasval/fyllningsval Enkelglas 4-10 mm Isolerglas mm mm mm Fullfyllning Vakupanel Prestanda Regntäthet enligt EN Klass R7 Klass R7 Klass RE 1500 Lufttäthet enligt EN Klass A4 Klass A4 Klass AE 900 Motståndsförmåga mot vindlast enligt EN Design wind load 2000 Pa (L/200, max 15 mm) Design wind load 2000 Pa (L/200, max 15 mm) Design wind load 2000 Pa (L/200, max 15 mm) Motstånd mot stöt enligt EN Klass I5/E5 Klass I5/E5 Klass I5/E5 Brandskydd, se kapitel Brand E30, EI15, EI30 Vikt, enskilt glasfält max 250 kg 500 kg 250 kg Komplement Fönster 1074 inåt-/utåtgående Fönster 1074 SX inåtgående Fönster 4074 utåtgående Dörr 2074 Dörr 2060 Dörr 2050 Skjutdörr 2050 och 2074 Solskydd 4550 Solar BIPV F-2

5 SAPA FASADer 4150 SSG 5050 SG delvis delvis 50/ mm 50/ mm 50/ mm 50/140 mm 50/ mm 50/135 mm se avsnitt SSG Klass RE 1200 Klass A4 Design wind load 2000 Pa (L/200, max 15 mm) 6-11 mm 26-41, mm Klass R7 Klass A4 Design wind load 2000 Pa (L/200, max 15 mm) 250 kg 150 kg F-3

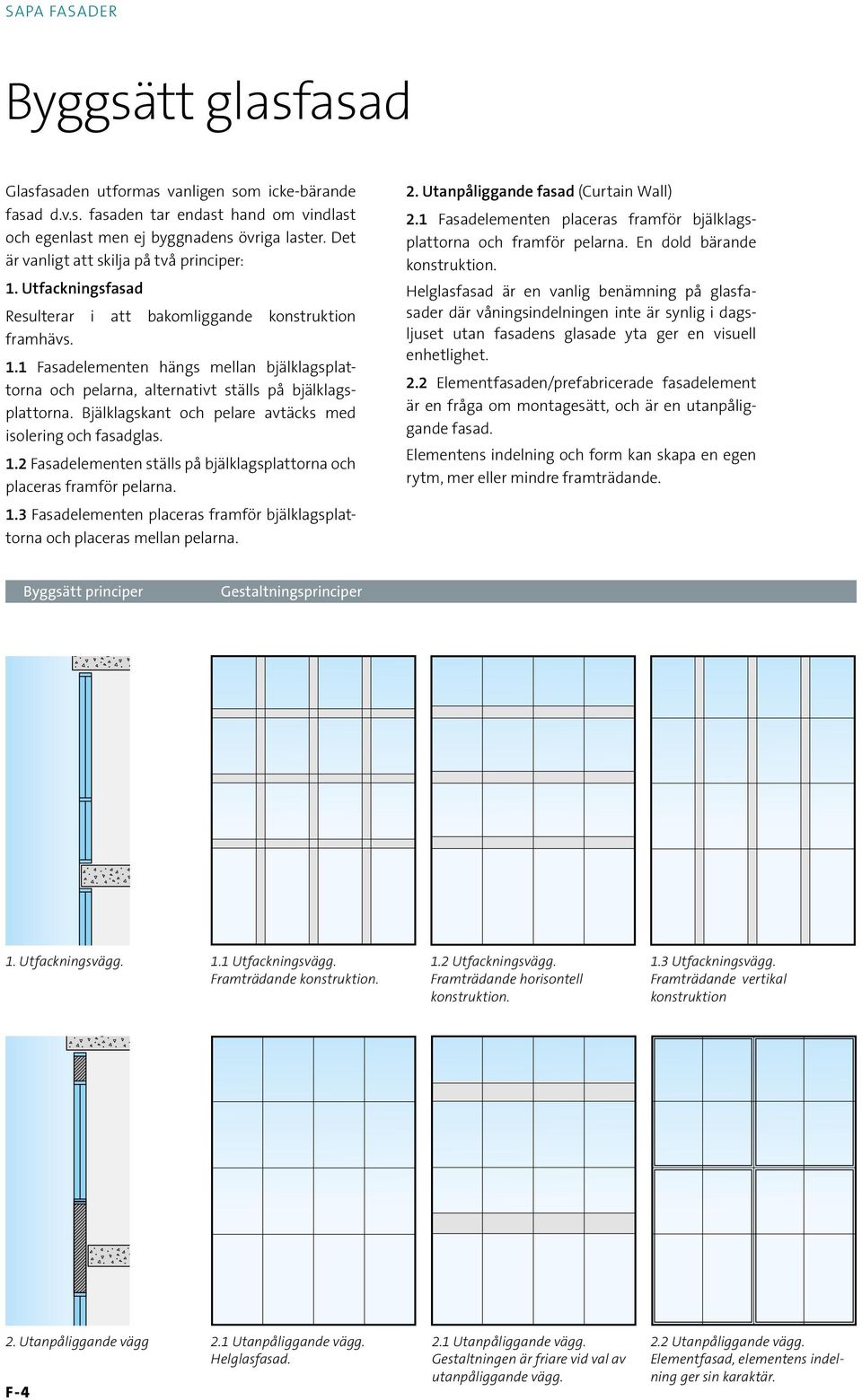

6 SAPA Fasader Byggsätt glasfasad Glasfasaden utformas vanligen som icke-bärande fasad d.v.s. fasaden tar endast hand om vindlast och egenlast men ej byggnadens övriga laster. Det är vanligt att skilja på två principer: 1. Utfackningsfasad Resulterar i att bakomliggande konstruktion framhävs. 1.1 Fasadelementen hängs mellan bjälklagsplattorna och pelarna, alternativt ställs på bjälklagsplattorna. Bjälklagskant och pelare avtäcks med isolering och fasadglas. 1.2 Fasadelementen ställs på bjälklagsplattorna och placeras framför pelarna. 1.3 Fasadelementen placeras framför bjälklagsplattorna och placeras mellan pelarna. 2. Utanpåliggande fasad (Curtain Wall) 2.1 Fasadelementen placeras framför bjälklagsplattorna och framför pelarna. En dold bärande konstruktion. Helglasfasad är en vanlig benämning på glasfasader där våningsindelningen inte är synlig i dagsljuset utan fasadens glasade yta ger en visuell enhetlighet. 2.2 Elementfasaden/prefabricerade fasadelement är en fråga om montagesätt, och är en utanpåliggande fasad. Elementens indelning och form kan skapa en egen rytm, mer eller mindre framträdande. Byggsätt principer Gestaltningsprinciper 1. Utfackningsvägg. 1.1 Utfackningsvägg. Framträdande konstruktion. 1.2 Utfackningsvägg. Framträdande horisontell konstruktion. 1.3 Utfackningsvägg. Framträdande vertikal konstruktion 2. Utanpåliggande vägg 2.1 Utanpåliggande vägg. Helglasfasad. F Utanpåliggande vägg. Gestaltningen är friare vid val av utanpåliggande vägg. 2.2 Utanpåliggande vägg. Elementfasad, elementens indelning ger sin karaktär.

7 SAPA FASADer För att alltid uppnå optimala lösningar har vi utvecklat flera fasadsystem. 4. Helglasfasad med Sapa 4150 SSG, illustration. F-5

8 SAPA Fasader Byggsätt glasfasad. Principer. Statik - generellt Lastbredden är lika med c/c-avståndet mellan aluminiumprofilerna (spröjsarna). Horisontella aluminiumprofiler (spröjsar) dimensioneras i bruksgränstillstånd för utböjning i vek riktning p.g.a. egenvikt och glasvikt samt för utböjning i styv riktning p.g.a. vindlast. Betraktas som fritt upplagd 2-stödsbalk. Vertikala aluminiumprofiler (spröjsar) dimensioneras i bruksgränstillstånd för utböjning i styv riktning p.g.a. vindlast. Övrig dimensionering beroende av lastfall, se tabell nedan. Vid profil som löper över flera stöd ska även lastfall i brottgränstillstånd kontrolleras. Utfackningsvägg , 4150SX Byggteknisk princip Utfackningsväggen ställs mellan bjälklag och/eller pelare. Bjälklag och/eller pelare kantkläds separat med isolering och plåt eller fasadglas. Notera: Dubbel linjering vid bjälklagskanter och pelare. Statik Vertikal profil betraktas som tvåstödsbalk. Egenvikt från den våningshöga utfackningsväggen belastar varje bjälklag/sockel. Beakta särskilt: Bjälklagsrörelser och byggtoleranser. Infästning av fasad till kringliggande byggnadsstomme (brottgränstillstånd) Enfältsventilerade byggsystem som 4150 lämpar sig för till konstruktion med utfackningsvägg. Flerfältsventilerade fasadsystem som 5050 SG måste luftas/ dräneras vid varje bjälklagskant vilket kan ge komplicerade anslutningsdetaljer. F-6

9 SAPA FASADer Utanpåliggande vägg - alla system Byggteknisk princip Väggen ställs utanför bjälklagskanter och pelarlinjer. Bjälklag och pelare utnyttjas för vindlastavstyvning av fasaden. Statik Vertikal profil betraktas som flerstödsbalk. Fasadpartiets totala egenvikt belastar sockel alt. kan hela fasaden hängas i bjälklaget, som då dimensioneras för hela fasadens vikt. Störst är last-koncentrationen vid varje vertikal aluminiumprofil. Utanpåliggande vägg elementfasad EF, 4150 EF SX Byggteknisk princip Väggen hängs in utanför bjäklagskanter och pelarlinjer. Statik Beroende på var elementskarv placeras betraktas vertikalprofil som allt i från tvåstödsbalk till Gerber-balk. Egenvikter belastar varje bjälklag. Notera Större frihet vid profilindelning kring bjälklag och pelare. Begränsad totalhöjd p.g.a. egenvikter. Beakta särskilt: Bruks- kontra brottgränstillstånd Stödmoment Rymdknäckning Buckling Temperaturrörelser Infästning till byggnadsstomme Stomrörelser och toleranser Notera Prefabrikation av fasaden. Inget behov av ställning på byggplats. Skarvplacering i bröstningshöjd genererar automatiskt skyddsräcke (SE: vid fallhöjd överskridande 3 m ska räckeshöjd vara minst 1,1 m). Beakta särskilt: Bruks- kontra brottgränstillstånd Stödmoment Infästning till byggnadsstomme Rörelseupptagning i elementskarvar F-7

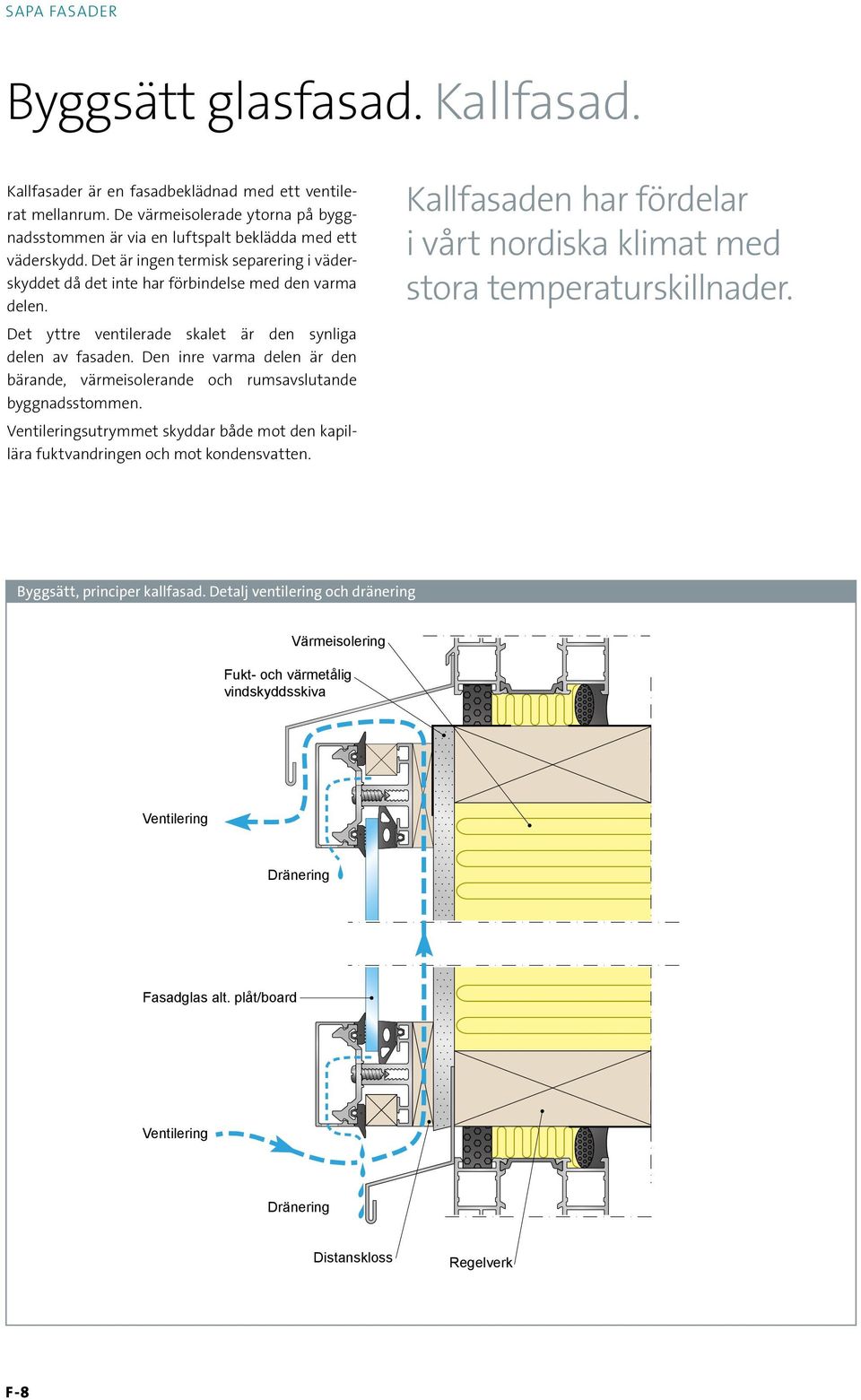

10 SAPA Fasader Byggsätt glasfasad. Kallfasad. Kallfasader är en fasadbeklädnad med ett ventilerat mellanrum. De värmeisolerade ytorna på byggnadsstommen är via en luftspalt beklädda med ett väderskydd. Det är ingen termisk separering i väderskyddet då det inte har förbindelse med den varma delen. Det yttre ventilerade skalet är den synliga delen av fasaden. Den inre varma delen är den bärande, värmeisolerande och rumsavslutande byggnadsstommen. Ventileringsutrymmet skyddar både mot den kapillära fuktvandringen och mot kondensvatten. Kallfasaden har fördelar i vårt nordiska klimat med stora temperaturskillnader. Byggsätt, principer kallfasad. Detalj ventilering och dränering Värmeisolering Fukt- och värmetålig vindskyddsskiva Ventilering Dränering Fasadglas alt. plåt/board Ventilering Dränering Distanskloss Regelverk F-8

11 SAPA FASADer Kallfasad F-9

12 SAPA Fasader Byggsätt glasfasad. Elementfasad. En elementfasad byggs med våningshöga prefabricerade element. Dessa fästes i bjälklagskanterna. Med skarvplacering i bröstningshöjd skapas ett skyddsräcke under monteringsfasen. Fasaden tillverkas i monteringsfärdiga element på fabrik. Elementen görs kompletta med glas och färdiga ytskikt både ut- och invändigt. Elementen hängs upp på monteringsbeslag monterade på bjälklagskanten. Mellan elementen finns en 3-stegs tätning av gummilister. På byggplatsen går monteringen snabbt och en färdig fasad växer fram i takt med att elementen monteras. Elementen lyfts med byggkran eller mobilkran. Inga byggställningar krävs då montagepersonalen står på bjälklagen. Själva fasadelementet kan användas som skyddsräcke genom sin konstruktion. Lösningen är idealisk vid trånga och komplexa byggplatser då ingen plats för uppställning av material krävs. Elementen kan oftast lyftas direkt från transportbilen för montage. Byggsätt, principer elementfasad Bjälklagskant. Element kan bilda skyddsräcke Bjälklagskant. Elementindelning. För max och min mått på element, kontakta oss. F-10

13 SAPA FASADer F-11

14 SAPA Fasader Byggsätt glasfasad. Referenser. Elementfasad Objekt: Behrn Center Stad: Örebro Arkitekt: KLARA arkitektbyrå ab Fasader: Sapa 4150 och Sapa 4150 prefabricerade element, projektlösning Dörrar: Sapa 2074, 2074 Brand Ytbehandling: Pulverlackering F-12

15 SAPA FASADer Utanpåliggande vägg Objekt: Høgskolen i Vestfold Stad: Bakkenteigen, Horten, Norge Arkitekt: Arkitektkontoret Lille Frøen AS Fasader: Sapa 4150 Glastak: Sapa 5050 Dörrar: Sapa 2050, 2050 E30 och 2074 EI30 Fönster: Sapa 1050, 1074 Ytbehandling glastak: Naturanodisering Ytbehandling övrigt: Pulverlackering RAL 7011 F-13

16 SAPA Fasader Utanpåliggande vägg Objekt: Kristianstad Arena Arkitekt: Tengbomgruppen AB Fasader: Sapa 4150 Dörrar: Sapa 2060 och 2074 F-14

17 SAPA FASADer Utanpåliggande vägg, oisolerad Objekt: Bifrost, studentboende Stad: Borås Arkitekt: DTH Arkitekter Fasader: Sapa 4150 oisolerad. Sapa 4150 isolerad i trapphus. Dörrar: Sapa 2074 Ytbehandling: Naturanodiserat F-15

18 SAPA Fasader Utfackningsvägg Objekt: Kontorshus i kv. Scylla Stad: Malmö Arkitekt: White Arkitekter AB Malmö Fasader: 4150 Fönster: 1074 Ytbehandling: Pulverlackering Akzo Nobel Interpon D36 Noir Sablé Glas: Sun Cool HP Brilliant F-16

19 SAPA FASADer Interiöra partier Objekt: Öresundsverket Stad: Malmö Arkitekt: New Line Arkitekter AB Fasader: Sapa 4150 Glastak: Sapa 5050 Ytbehandling: Glastak pulverlackering RAL 7035, Fasad utvändig NCS S 5050-B30G, invändigt RAL används även interiört. F-17

20 SAPA Fasader Utanpåliggande vägg Objekt: Domkyrkan i Lund Arkitekt: Carmen Izquierdo Arkitektkontor AB Fasader: Sapa 4150 SSG, 5050 SG, 4150 Öppningsbara fönster Sapa 4074 i fasad Fönster: Sapa 1074 Öppningsbara utåtgående i ljusinsläpp tak Dörrar: Sapa 2074 Ytbehandling: Svart utvändigt och vitt invändigt F-18

21 SAPA FASADer F-19

22 SAPA Fasader Utanpåliggande vägg Objekt: Science & Technology Center Santaka Stad: Kaunas, Litauen Arkitekt: G. Janulytė-Bernotienė Studio Fasad: Sapa 4150, bakom rombkonstruktionen. Dörrar: Sapa 2074, 2074 brand, 2050 Fönster: Sapa 1074 Ytbehandling: RAL 9016, 7024 F-20

23 SAPA FASADer F-21

24 SAPA Fasader Sapa Fasad 4150/4150 SX Sapa 4150 SX/4150 gör montaget enkelt och ger stor frihet i design och funktion. Fasaden kan utföras som utanpåliggande fasad (curtain wall), utfackningsvägg, eller som kallfasad, då utan isolator SX har glasfals lämplig för 3-glas isolerrutor upp till 56 mm har glasfals lämplig för 2- eller 3-glas isolerrutor upp till 48 mm. Systemet är enfältsluftat/-dränerat, d.v.s. varje glasfält eller fyllningsfält luftas och dräneras separat vilket borgar för en torr och varm fasadlösning. Systemet är utfört med tvåstegstätning där det utvändiga fogbandet fungerar som regnkappa och det invändiga fogbandet utgör huvudtätning (luft/vatten) finns i två utföranden, isolerat och SX extraisolerat. Ett mycket flexibelt fasadsystem med tvåstegs tätning. Exteriöra dekor profiler och interiöra stomprofiler erbjuder stor valfrihet. Fasadsystem 4150 SX med dekorprofil Expressive vertikalt, horisontalt, anodiserade med rostfri look F-22

25 SAPA FASADer 4150, 2-glas isolerruta 4150, 3-glas isolerruta 4150 SX, 3-glas isolerruta 4150, enkelglas, utan isolator för interiöra lösningar Systemet är flexibelt och kan enkelt integreras med våra dörrsystem, fönstersystem, solskydd och solceller. Det finns även ett brett sortiment av interiöra stomprofiler och exteriöra dekorprofiler som ger stor frihet i gestaltning finns i uförande för brandskyddsklass E 30, EI 15 och EI 30. Sapa 4150 SX på Science- og Innovationscenter i Sarpsborg, Norge. F-23

26 SAPA Fasader Fasadsystem 4150 SX profiler och stomprofiler Fasad 4150 SX 4150 med SX, rektangulär rektangulär profilform stomprofil Fasad 4150 SX 4150 med SX, delningsprofil delningsprofil Fasad 4150 SX 4150 med SX, T-formad profil T-formad stomprofil Fasad 4150 SX 4150 med SX, I-formad profil I-formad stomprofil Fönster/Dörrar i fasadsystem 4150 SX Fönster 1074 SX i fa sad Utåtgående fönster 1074 i fa sad Fa sadfönster 4074 i fa sad 89 Dörr 2074 i fa sad F-24

27 SAPA FASADer Fasadsystem 4150 profiler och stomprofiler , Fasad 4150 rektangulär med stomprofil profilform 4150, Fasad 4150 delningsprofil med 4150, Fasad 4150 T-formad med T-formad stomprofil 4150, Fasad 4150 I-formad med I-formad stomprofil Fönster/Dörrar i fasadsystem Inåtgående fönster 1074 i fa sad Utåtgående fönster 1074 i fa sad Fa sadfönster 4074 i fa sad 195 Dörr 2074 i fa sad F-25

28 SAPA Fasader Sapa Fasadsystem 4150, 2-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 1,0 1,1 1,2 1,3 1,4 1,5 1,6 5 % 1,1 1,2 1,3 1,4 1,5 1,6 1,7 10 % 1,2 1,3 1,4 1,5 1,6 1,7 1,8 15 % 1,4 1,5 1,6 1,6 1,7 1,8 1,9 Sapa Fasadsystem 4150, 3-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 0,5 0,6 0,7 0,8 0,9 1,0 5 % 0,60 0,70 0,79 0,89 0,98 1,1 10 % 0,73 0,82 0,91 1,0 1,1 1,2 15 % 0,85 0,94 1,0 1,1 1,2 1,3 Sapa Fasadsystem 4150 SX, 3-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 0,5 0,6 0,7 0,8 0,9 1,0 5 % 0,59 0,68 0,78 0,87 0,97 1,1 10 % 0,69 0,78 0,87 0,96 1,0 1,1 15 % 0,79 0,88 0,96 1,0 1,1 1, SX 4150 Glastjocklek enkelglas 4-10 mm isolerglas mm isolerglas mm Stomprofiler Rektangulära, I- och T-profiler. Dekorprofiler Add, Expressive och Optima (endast vertikalt) Fönstersystem 1074 in- och utåtg SX inåtg fasadfönster utåtg. Dörrsystem 2074 Skjutdörrsystem 2050, 2074 Solskydd 4550, Add profil för infästning Solenergi Sapa Solar BIPV Brandskydd, klass E 30, EI 15 eller EI 30. Regntäthet, klass R7 enl. EN Lufttäthet, klass A4 enl. EN Samma stomprofil och dekorprofil kan användas både vertikalt och horisontellt vilket ger bättre materialutnyttjande. Glasingen sker från utsidan. Enkelt montage förenklar byggprocessen. Profilandel 5% : Profilandel 10% : Profilandel 15% : Glasstorlekar cirka 2500x3000 Glasstorlekar cirka 1100x1500 Glasstorlekar cirka 800x800 Objekt: Plassen Kulturhus Stad: Molde Arkitekt: 3XN, Köpenhamn Fasader: 4150 Glasparti: Sapa 3074 A60 Dörrar: Sapa 2050, 2074 Fönster: Sapa 1074 Glastak: Sapa 5050 Ytbehandling: Naturanodisering F-26

29 SAPA FASADer F-27

30 SAPA Fasader 4150 SX, utanpåliggande vägg 4150, utfackningsvägg F-28

31 SAPA FASADer 4150, kallfasad 4150, kallfasad, med inåtgående fönster Kallfasad med Fönster , kallfasad 4150 Kallfasad 4150, kallfasad, med inåtgående fönster 1074 F-29

32 SAPA Fasader Anslutningar principdetaljer i fasadsystem 4150 Fasadhörn 90 Fasadhörn 90 Fasadhörn 90 Fasadhörn 90 med hörnprofil med hörnprofil Fa me Projektlösning: Sapa 4150 steppat glas i hörn Fasadhörn 90 med steppat glas F-30

33 SAPA FASADer Fasettering principdetaljer i fasadsystem Fasetterad Fasetterad fasad fasad Fasetterad Fasetterad fasad fasad Fasadhörn m fasetteringsp 22, , erad 6-11 Fasadhörn med fasetteringsprofil Justerbart fasadh Justerbart fasadhörn F-31

34 SAPA Fasader Sapa Fasad 4150 EF/4150 EF SX Fördelarna med elementfasader är bättre kontroll under tillverkningsprocessen och rationellt montage utan ställningar vid stora eller komplexa byggen. Fasadsystemet gör det enkelt att integrera produkter som öppningsbara enheter, fyllningar och lågemissiva isolerglas. Konstruktionen är mycket välisolerad och finns i utförande med standardisolering 4150 EF och extraisolerad 4150 EF SX. Glasningslisterna är fasade för vattenavrinning. Lösningen är idealisk för trånga och komplexa byggplatser då ingen plats för uppställning av material krävs, elementen kan oftast lyftas direkt från transportbilen för ett rationellt och smidigt montage EF, elementfasad, är framtaget för prefabricering av fasadelement. Montaget blir rationellt vid stora eller komplexa byggen. Fasadsystem 4150 EF, naturanodiserad F-32

35 SAPA FASADer Rektangulära stomprofiler med 120 resp. 140 mm profildjup. Synlig profilbredd är 70 mm vid elementskarv respektive 50 mm vid mellanliggande spröjsar. Fals för 2- och 3-glas isolerrutor medger glastjocklek för 4150 EF: mm och för 4150 EF SX mm. Traditionella mineralullsfyllningar alternativt Vaku- Panel med U-värden ner till 0,16 W/m 2 K. Varje glasenhet dräneras och ventileras separat. Mellan elementen finns en mycket effektiv 3-stegs tätning av gummilister EF 4150 EF SX, högisolerade profiler F-33

36 SAPA Fasader Fasadsystem 4150 EF SX profiler och stomprofiler Horisontell elementskarv 2 - Horisontell profil Vertikal elementskarv 4 - Vertikal profil F-34

37 SAPA FASADer 4150 EF 4150 EF SX Glastjocklek isolerglas mm isolerglas mm Stomprofiler Dekorprofiler Fönstersystem Dörrsystem 2074 Solenergi Rektangulära Expressive (delvis, ej elementskarv) 1074 inåtg SX inåtg fasadfönster utåtg. Sapa Solar BIPV Regntäthet, klass RE 1500 enl. EN Lufttäthet, klass AE 900 enl. EN Rationellt montage genom prefabricerade element. Mellan elementen finns en mycket effektiv 3-stegs tätning av gummilister. Tätningen minskar behovet av butyltätning och förenklar därmed installationen och montaget betydligt. Fasadsystem 4150 EF anslutningar 58, , Fönster 1074 SX Fasadfönster , Dörr 2074 F-35

38 SAPA Fasader Fasadsystem 4150 EF SX hörn Projektlösning: Fasadsystem 4150 EF SX hörn med steppat glas F-36

39 SAPA FASADer Anslutningar principdetaljer i fasadsystem 4150 EF SX F-37

40 SAPA Fasader Sapa Fasad 4150 SSG 4150 SSG bygger på 50 mm breda stomprofiler i aluminium och en 2- eller 3-glas isolerruta med varm kant. Glasen förankras med monteringsbeslag i stomprofilen. Glas och vädertätning utgör en vattentät konstruktion varför systemet endast behöver luftas. Det invändiga fogbandet utgör lufttätningen. Det inre fogbandets och isolatorns konstruktion optimerar isoleringen i profilerna SSG är en helglaslösning och utförs som utanpåliggande fasad (curtain wall). Systemet omfattar även öppningsbara enheter som enkelt integreras. Sapa 4150 SSG, Structural Sealant Glazing, ger fasaden en slät yta då systemet saknar utvändiga glasningsprofiler och förseglas med fogmassa mellan glasen. Fasadsystem 4150 SSG, naturanodiserade stomprofiler. F-38

41 SAPA FASADer Glasfals lämplig för 2- eller 3-glas isolerrutor. För 2-glas upp till 34 mm (exkl. yttre glas), invändig glastjocklek 4-18 mm. För 3-glas upp till 50 mm (exkl. yttre glas). Samma stomprofil kan användas både vertikalt och horisontellt, vilket ger bättre materialutnyttjande. Glasning sker alltid från konstruktionens utsida SSG för 2- eller 3-glas isolerruta. Fasadsystem 4150 SSG på AGA-verken på Lidingö, Stockholm. F-39

42 SAPA Fasader Fasadsystem 4150 SSG profiler och stomprofiler ,5/57 16 min SSG Fasad 4150 SSG med rektangulär profilform stomprofil ,5/ ,5/ ,5/57 16 min 6 22 min 6 22 min SSG 4150 SSG 4150 SSG Fasad 4150 SSG Fasad 4150 SSG Fasad 4150 SSG med med delningsprofil med med T-formad profil med med I-formad profil stomprofil stomprofil Fönster i fasadsystem 4150 SSG SSG med Sapa fasadfönster 4074 F-40

43 SAPA FASADer Sapa Fasadsystem 4150 SSG, 2-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 1,0 1,1 1,2 1,3 1,4 1,5 1,6 5 % 1,2 1,2 1,3 1,4 1,5 1,6 1,7 10 % 1,4 1,4 1,5 1,6 1,7 1,8 1,9 15 % 1,5 1,6 1,7 1,8 1,9 1,9 2,0 Sapa Fasadsystem 4150 SSG, 3-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 0,5 0,6 0,7 0,8 0,9 1,0 5 % 0,70 0,80 0,89 0,99 1,1 1,2 10 % 0,90 0,99 1,1 1,2 1,3 1,3 15 % 1,1 1,2 1,3 1,3 1,4 1, SSG 2-glas Glastjocklek 2-glas isolerglas: upp till 34 mm (exkl. yttre glas), invändig glastjocklek 4-18 mm. 3-glas isolerglas: upp till 50 mm (exkl. yttre glas) Stomprofiler Rektangulära, I- och T-profiler. Fönstersystem 4074 fasadfönster utåtg. Dörrsystem 2074 Skjutdörrsystem 2050, 2074 Regntäthet, klass RE 1200 enl. EN Lufttäthet, klass A4 enl. EN Samma stomprofil kan användas både vertikalt och horisontellt vilket ger bättre materialutnyttjande. Glasningen sker från utsidan. Profilandel 5% : Profilandel 10% : Profilandel 15% : Glasstorlekar cirka 2500x3000 Glasstorlekar cirka 1100x1500 Glasstorlekar cirka 800x800 Projektlösning: Steppat glas i hörn, fasadsystem 4150 SSG 4150 SSG fasadhörn steppat glas Fasadhörn 90 med steppat glas F-41

44 SAPA Fasader Anslutningar principdetaljer i fasadsystem 4150 SSG, 2-glas och 3-glas SG, 2-glas 4150 SSG, 2-glas 4150 SSG, 3-glas 4150 SSG, 3-glas F-42

45 SAPA FASADer Hörnlösningar fasadsystem 4150 SSG 4150 SSG fasadhörn Fasadhörn 90 Fasadhörn 90 med hörnprofil 4150 SSG fasadhörn med hörnprofil Fasadhörn 90 med hörnprofil Fasadhörn 90 med steppat glas F-43

46 SAPA Fasader Sapa Fasad 5050 SG 5050 SG, består av isolerade, 50 mm breda aluminiumprofiler. Den exteriöra glashållaren är endast 32 mm bred medan de interiöra stomprofilerna är 50 mm breda. Den exteriöra glashållaren monteras med försänkt skruv som dessutom kan döljas med dekorprofil. Systemet baseras på vårt glastakssystem SG utförs som utanpåliggande fasad (curtain wall). Systemet har fals för 2- och 3-glas isolerrutor. Standardförseglade isolerglas används för en kostnadseffektiv lösning. Dränering och luftning sker via de vertikala stomprofilerna. Det invändiga fogbandet utgör lufttätningen System Glazing är en klassisk lösning med endast 32 mm breda exteriöra glashållare för optimala glasytor. Fasadsystem 5050 SG, pulverlackerad RAL 7043, naturanodiserade stomprofiler Sapa Fasad 5050 SG med Optima dekorprofil som döljer infästningen. F-44

47 SAPA FASADer De interiöra stomprofilerna har rektangulär form, dekorprofiler finns i flera utföranden. Systemet kan enkelt kompletteras med öppningsbara enheter. Samma glashållare kan användas både vertikalt och horisontellt. Enkelt montage underlättar byggprocessen. Glasning sker alltid från konstruktionens utsida. Se fler dekorprofiler på avsnitt Optima SG för 2- eller 3-glas isolerruta. Olsbergs Arena med Sapa Fasad 5050 SG, Eksjö. F-45

48 SAPA Fasader Fasadsystem 5050 SG profiler och stomprofiler /41/45/51/61 21/41/45/51/61 21/41/45/51/ /41/45/51/61 21/41/45/51/ /41/45/51/ /41/45/51/61 21/41/45/51/ /41/45/51/ Stomprofil 50 mm vertikalt 2-glas isolerruta Delningsprofil 50 mm vertikalt 2-glas isolerruta Stomprofil 50 mm horisontellt 2-glas isolerruta Fasadsystem 5050 SG, fönster/dörrar SG med Sapa dörr SG med Sapa fasadfönster 4074 F-46

49 SAPA FASADer Sapa Fasadsystem 5050 SG, 2-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 1,0 1,1 1,2 1,3 1,4 1,5 1,6 5 % 1,2 1,3 1,4 1,5 1,6 1,7 1,8 10 % 1,4 1,5 1,5 1,6 1,7 1,8 1,9 15 % 1,5 1,6 1,7 1,8 1,9 2,0 2,1 Sapa Fasadsystem 5050 SG - 3-glas Glas, U g W/m 2 K (mittpunkt). Distanslist varm kant. Profilandel 0,5 0,6 0,7 0,8 0,9 1,0 5 % 0,65 0,74 0,84 0,93 1,0 1,1 10 % 0,80 0,89 0,98 1,1 1,2 1,2 15 % 0,95 1,0 1,1 1,2 1,3 1, SG Glastjocklek 6-11, 26-41, mm Stomprofiler Rektangulära, I- och T-profiler. Dekorprofiler Optima Fönstersystem 4074 fasadfönster utåtg. Dörrsystem 2074 Skjutdörrssystem 2050, 2074 Regntäthet, klass R7 enl. EN Lufttäthet, klass A4 enl. EN Glasningen sker från utsidan. Profilandel 5% : Profilandel 10% : Profilandel 15% : Glasstorlekar cirka 2500x3000 Glasstorlekar cirka 1100x1500 Glasstorlekar cirka 800x800 Hörnlösning Projektlösning: Fasadsystem 5050 SG hörn med steppat glas Fasadhörn 90 Fasadhörn 90 Fasadhörn 90 Fasadhörn 90 med steppat med glas steppat glas F-47

50 SAPA Fasader Fasadsystem 5050 SG, anslutningar principdetaljer, 2-glas och 3-glas 5050 SG, 2-glas 5050 SG, 3-glas 5050 SG, 3-glas F-48

51 SAPA FASADer Kontor för Kuna Group i Rosersberg har 5050 SG i fasaden. F-49

52 SAPA Fasader Dekorprofiler Uppfattningen om hur en glasfasads yttre visuella fog bäst gestaltas varierar från formgivare till formgivare. Utöver vår stilrena standard dekorprofil har vi två olika dekorprofilfamiljer för 4150 och 4150 SX, Add och Expressive. För 5050 SG har vi Optima dekorprofiler. Frihet i gestaltning med stilrena standardprofiler, expressiva dekorprofiler eller konsolsystem för fasaden. Kvarteret Scylla i Malmö. Fasad 4150 med fönster Färgat glas i fyllning. F-50

53 SAPA FASADer Dekorprofil Expressive horisontellt som accent i både färg och form. Solskydd Box monterat med dekorprofil Add ger ett snyggt och enkelt montage på fasaden. Exempel på infästning med dekorprofil Add. Skyltinfästning i dekorprofil Add. F-51

54 SAPA Fasader Add Add är ett flexibelt konsolsystem för infästning av solavskärmningar, åskledare, stuprör, hängrännor, skyltar, belysning m.m. Add-profiler kan också med fördel kombineras med profiler från dekorfamiljen Expressive. Med profilens karaktäristiska spår kan man framhäva inramningen av varje glasenhet för att ge en picture frame -effekt. Exteriöra dekorprofiler för 4150 och 4150 SX. Designexempel Add basdekorprofil Försänkt skruv. Add basdekorprofil med kulörprofil för att framhäva fasadens indelning och riktning. Add basdekorprofil med gerad anslutning horisontell- och vertikalprofil, Picture frame. I Add ansluts stuprör och hängrännor med anpassade beslag. I Add ansluts åskledarkabeln med en enkel och flexibel infästning. I Add ansluts solavskärmningar och solscreener med anpassade beslag, se kapitel Solskydd. F-52

55 SAPA FASADer Profilöversikt Add exteriöra dekorprofiler för 4150 och 4150 SX F-53

56 SAPA Fasader Expressive Expressive ger dig som kreatör stor frihet att låta ljus och skugga spela över fasaden. Ge fasaden riktningar, förstärk partier och element, kombinera med färgsättningar och ytbehandlingar. Expressive dekorprofiler kan också kombineras med profiler från dekorfamiljerna Add och Optima. Det går ock så att få egen design på profiler om så önskas. Exteriöra dekorprofiler för 4150 och 4150 SX. Designexempel Expressive dekorprofiler horisontellt kombinerat med vertikalt. Expressive dekorprofiler Expressive dekorprofiler horisontellt kombinerat med vertikalt. Expressive dekorprofiler horisontellt kombinerat med vertikalt. Expressive dekorprofiler i kombination horisontellt och vertikalt. Expressive dekorprofiler i kombination med vertikalt. F-54

57 F SAPA FASADer Profilöversikt Expressive exteriöra dekorprofiler för 4150 och 4150 SX

58 SAPA Fasader Optima Optima erbjuder olika designmöjligheter med synliga eller dolda infästningar. Svart ytbehandling är en vanlig kombination med de endast 32 mm breda dekorprofilerna. Optima dekorprofiler kan också med för del kombineras med profiler från Expressive. Det går också att få egen design på profiler om så önskas. Exteriöra dekorprofiler för 5050 SG och 4150 vertikalt. Optima 42844/42845 har dold infästning. Designexempel Optima 42844/ Dold infästning. Pulverlackerad svart. Optima horisontellt kombinerad med vertikalt, fästes med synlig skruv i rostfritt eller i svartoxiderat utförande, c/c 200 mm. Optima 42844/42845, dold infästning horisontellt kombinerad med Expressive vertikalt. Optima 42844/42845 vertikalt kombinerad med Expressive horisontellt. Optima horisontellt och vertikalt, fästes med synlig skruv i rostfritt eller svartoxiderat utförande, c/c 200 mm. Optima 42844/42845 horisontellt och vertikalt. Dold infästning av profilen som är anodiserad i kulören rostfri look. F-56

59 SAPA FASADer Profilöversikt Optima exteriöra dekorprofiler för 5050 SG Dekorprofiler Optima för synlig infästning Dekorprofiler Optima för dold infästning Optima ger en smal exteriör profilbredd, här i en kombination med steppat glas i hörn. F-57

60 SAPA Fasader Interiöra stomprofiler Stomprofiler i rektangulär, T- eller I-form. Det går även att kombinera de olika formerna för att uppnå önskat uttryck. Genom att välja två olika djup på stomprofiler blir anslutningar ofta mjukare och snyggare. Ett brett sortiment av profiler för interiör design. Designexempel Stomprofil med T-form finns i flera olika djup. Kombinera gärna olika profildjup eller kombinera med en vertikal rektangulär profil. T-profil finns för 4150, 4150 SX och 4150 SSG. Stomprofil i rektangulär form finns i flera olika djup. Exemplet visar en kombination av rektangulär och T-formad profil. Stomprofil i rektangulär form finns i flera olika djup. Kombinera gärna olika profildjup på liggande och stående profil. Rektangulär form för samtliga system. Stomprofil med I-form finns i olika djup. Kombinera gärna olika profildjup eller kombinera med en horisontell rektangulär eller T-formad profil. I-profil finns för 4150, 4150 SX och 4150 SSG. F-58

61 SAPA FASADer Höga, grålackerade rektangulära stomprofiler skapar en spännande interiör på Farris Bad, Hotellanläggning och Spa, i Larvik, Norge. F-59

62 SAPA Fasader Glas Val av glas. Beroende på behov av komfort och energikrav finns flera alternativ. Det finns en stor mängd olika glas för funktioner som t.ex. personsäkerhet, inbrottsskydd, brandskydd, ljudreduktion, smutsavvisning, solskydd och energi besparing. Det går även att screentrycka på glas i olika mönster eller använda färgat glas. Viktigt att tänka på. Glasytor som är oskyddade och placerade så att personer kan komma i kontakt med dem, ska utformas så att risken för personskador begränsas. De glasytor som avses skall dimensioneras för dynamisk påverkan av en människa. Beakta gällande normer och krav. Dimensioneringstabeller finns på sapabuildingsystem.se Kontakta oss gärna för övriga frågor Fasad 4150 Falsdjup Glastjocklek 19 mm 4-10 mm 41 mm mm 45 mm mm 51 mm mm 59 mm mm Fasad 4150 SX Falsdjup Glastjocklek 51 mm mm 59 mm mm 67 mm mm Glas 4150 SX Totalt byggdjup Dekorprofildjup mm Falsdjup mm Stomprofildjup mm Yttre fogband Dekorprofil Glasbärare Dagöppningsmått Glasmått = dagöppningsmått +28 mm Glasfalsmått Glashållare Luftning och dränering Glas Inre fogband Glashållarskruv Glastjocklek mm F-60

63 SAPA FASADer Glas 4150 SSG Totalt byggdjup minst 6 mm 16 mm 4-18 mm Inre fogband Dagöppningsmått Glasmått = dagöppningsmått + 28 mm Glasfalsmått min. 6 mm 16 mm mm Inre fogband Glaskloss Väderfog Väderfog Bottningslist för fog Glasbärare Bottningslist för fog Glasbärare Monteringsbeslag glas Distansprofil aluminium Monteringsbeslag glas Glas 5050 SG Dekorprofildjup Falsdjup 10 mm 21/41/45/51/61 mm Inre fogband Yttre fogband Totalt byggdjup Stomprofildjup mm Dagöppningsmått Glasmått = dagöppningsmått + 28 mm Glasfalsmått Fasad 5050 SG Falsdjup Glastjocklek 21 mm 6-11 mm 41 mm mm 45 mm mm 51 mm mm 61 mm mm Miniglas hållare Glaskloss Glasbärare Butyltape Glas Glashållarskruv Glastjocklek 6-11/26-41/46-51 mm F-61

64 SAPA Fasader Fyllningar Val av fyllning. Vissa delar av partiet kan eller måste förses med fyllningar. Viktigt att tänka på är underlaget och ytskiktet till dem. Är fyllningarna utsatta för tunga stötar eller mekanisk belastning bör man välja underlag av tåligt skivmaterial samt ytskikt som rostfri eller glasemaljerad stålplåt. Dimensioneringstabeller finns på sapabuildingsystem.se Kontakt oss gärna för övriga frågor Fyllning för Sapa Fasadsystem 4150/SX/SSG Fyllning U p W/m 2 K (mittpunkt). 0,65 0,48 0,38 0,31 0,27 0,21 Profildjup Fyllning Vakumpanel för Sapa Fasadsystem 4150/SX/SSG/5050 SG Fyllning U p W/m 2 K (mittpunkt). 0,29 0,28 0,18 0,16 Distanslist Paneltjocklek Fyllning 4150 SX Totalt byggdjup Dekorprofildjup mm Falsdjup mm Stomprofildjup mm Fasadglas 5-12 mm Mineralullsisolering Ångspärr Inv. beklädnad Ventilerad luftspalt Fukttålig vindskyddsskiva Yttre fogband Luftning och dränering Fasadplåt Inre fogband Board Ventilerad luftspalt Uppbyggnad fyllning F-62

65 SAPA FASADer Fyllning 4150 SSG Totalt byggdjup minst 6 mm Glaskloss 16 mm Inre fogband Dagöppningsmått Glasmått = dagöppningsmått + 28 mm Glasfalsmått Glasbärare Bottningslist för fog Monteringsbeslag glas Fukttålig vindskyddsskiva Ventilerad luftspalt F-63

66 SAPA Fasader Öppningsbara enheter i fasad Vi har tagit fram fönster med olika design- och funktionslösningar för komfortventilation, rökgasventilation och utrymning. Fönstren kan kom pletteras med mekaniska eller motordrivna stängningsbeslag. Våra byggsystem för dörrar har ett brett användningsområde med möjlighet till flera funktioner. Våra dörrlösningar passar till kontor, sjukhus, skolor och universitet, bostadshus, industrier, förvaltningar, idrottshallar, utställningshallar, arenor och köpcentra. Anpassa och formge. Inga modulmått som begränsar. Fasad Dörrar 2050 Dörr 2060 Dörr 2074 Dörr 2050/2074 Skjutdörr Fönster 1074 inåtgående 1074 utåtgående 1074 SX inåtgående 4074 utåtgående SX 4150 SSG 4150 EF 5050 SG Måttsätt. Vi har inga modulmått som begränsar. Funktionsanpassa för skydd och säker het, brand och utrymning, fria öppningsmått, stabilitet, beslagning, fyllning, glas m.m. Formge genom profilval, ytbehandling, beslagning, proportioner och materialval, glas eller fyllning m.m. F-64

67 SAPA FASADer Dörrar 4150 med dörr SX med dörr SG med dörr Fönster 4150 med inåtgående öppningsbart fönster med utåtgående öppningsbart fönster med inåtgående öppningsbart blockfönster med utåtgående öppningsbart fasadfönster SG med utåtgående öppningsbart fasadfönster SSG med utåtgående öppningsbart fasadfönster SX med inåtgående öppningsbart fönster 1074 SX. F-65

68 SAPA Fasader Sapa fasadfönster 4074 Fönster 4074 är anpassat för integrering i fasadsystemet. Fönstret kan utföras som horisontellt- eller vertikalt glidhängt utåtgående. Yttre glaset i isolerrutan är överkragande och limmas mot bågprofilen. Glaset är säkrat mot bågprofilen med en säkringsprofil som täcker glaset ca 5 mm runt om. Säkringsprofilen är svartanodiserad som standard för att matcha den mörka delen av glaset. Öppningsvinkel är upp till ca 30 grader för fönstret. Fönster med dold båge, anpassat för integrering i fasadsystemet SSG med utåtgående öppningsbart fasadfönster Säkringsprofilen är naturanodiserad för visualiseringen, svart är std. F-66

69 SAPA FASADer Fa sadfönster 4074 i fa sad 4150 SX Fa sadfönster 4074 i fa sad 5050 SG 16.2 Fa sadfönster 4074 i fa sad 4150 SSG Fa sadfönster 4074, öppet läge. Fa sadfönster 4074, stängt läge. F-67
