1 Monteringsanvisning Cembrit Patina (fd Cementmood) Innehåll Lagring och hantering av skivor 2 Infästning 3 Bearbetning 7 Montering 8 Hjälpmedel 9 Tillbehör 10 Övrigt 11 Alltid luftning bakom skivor

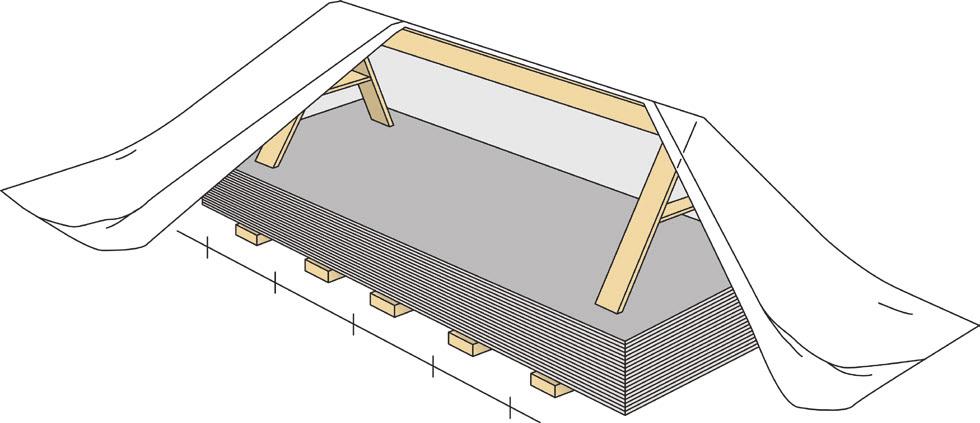

2 Lagring och hantering av skivor Lagring av skivor Plastemballaget är endast ett transportskydd och ska avlägsnas omedelbart vid leverans. Cembrit fasadskivor tål väder och vind i nordiskt klimat under mycket lång tid. Detta gäller när skivan är monterad på fasaden. När skivorna ligger tätt tillsammans på pallen så kan vatten sugas in mellan skivorna och missfärga ytan. Lagra alltid skivorna på plant underlag, under tak eller väderskyddade under presenning med ventilation Vid lagring av hela pallar får stapeln endast bestå av max. 2 pallar. 500 Hantering Lyft skivan av pallen. Drag ej av skivorna då de kan repas En repad skiva kan aldrig åtgärdas. Bär alltid skivan stående på kant. Använd särskilda bärhandtag som finns på marknaden. Stora format skall alltid bäras av två personer. Mellanläggsfoam Cembrits fasadskivor levereras från fabrik med en skyddande polyetenfoam mellan skivorna. Detta skyddar skivytan från repor under transporten och vid hanteringen. Om skivorna flyttas från leveranspallen till annan pall måste mellanläggsfoamen återigen placeras mellan skivorna mellanläggsfoam Förutsättningar för skivmontage Princip för tvåstegstätad fasad Skivorna ska monteras med ventilerad och dränerad luftspalt mellan fasadskiva och vindskydd. För att få en fungerande luftspalt ska skivan monteras på vertikal läkt med ett djup på minst 28 mm. Ventilationsspalten högst upp och längst ner måste vara minst 15 mm. Detta gäller även ovan och under fönster, se Fasadsystem 1 (FS1:193) Vid sockel och över fönster leds vatten bort med hjälp av plåtbeslag. vertikalt montage min 28 min 15 min 15 Bakom skivfogar ska läktens dimension vara minst 28x95 mm horisontellt montage min MONTERINGSANVISNING CEMBRIT PATINA

3 Infästning Infästning av fasadläkt Skruv för infästning av träläkt anpassas till underlaget. Minsta utdragningsvärde/infästningsdon för träläkt: 0,6 kn/st. Lägsta kvalitet på träläkten ska vara C14. Minsta dimension för träläkt i skivfog 28x95 mm och i skivfält 28x45 mm. Observera att varje infästningspunkt ska utföras med 2 st skruv eller spik. Avståndet mellan träläkten får max vara 625 mm och infästningspunkterna får vara max 500 mm. Riktlinjer för infästning av fasadskivor gäller för både horisontella och vertikala fasadskivor. Vid tveksamma fall och vid högre byggnader samt utsatta lägen ska alltid dimensionering göras av konstruktör. max 625 mm max 500 mm Vid högre byggnader och utsatta lägen bör läktens dimension och c-avstånd beräknas specifikt för projektet. Se vindlaster i Cembrit Fasadsystem, FS1:041. Infästning av fasadskivor Fasdskivornas infästningspunkter längs den vertikala läkten får max vara 400 mm. Skruvens avstånd från den horisontella kanten ska vara min 100 mm och från den vertikala kanten min 25 mm. Av estetiska skäl rekommenderar vi att skruvarna linjerar både horisontalt och vertikalt, se sid 4-5. Förborrning För infästning av fasadskivor i träläkt ska Cembrits fasadskruv SCR-W 4,5 x 36 användas. Vid vissa montage (Cembrit Fasadsystem 6) använd SCR-W 4,5 x 41. Förborra alla infästningspunkter med skarpslipad hårdmetallborr. Hålen skall ha diameter 7 mm. Vi rekommenderar att fixeringshål används med diameter 5 mm. Borra från framsidan med stöd under, t.ex en träregel, med ca 1500 r/min. max 400 mm stående Borra en skiva i taget för att undvika damm mellan skivorna. Dammsug eller blås bort damm. Lågkullrig, rostfri och pulverlackerad Utan förborrning Använd Fasadskruv SCR-W 4,9 x 38 som är självborrande och hålförstorande. Med t. ex skruvdragare Hilti ST 2500 med djupanslag undviks att skruven dras åt för hårt. Skruven skall dras så att skallen endast ligger lätt an mot skivan. Lågkullrig, rostfri och pulverlackerad skruv som är självborrande och hålförstorande. MONTERINGSANVISNING CEMBRIT PATINA 3

4 Infästning Principritning för vertikalt skivmontage Fixeringhål Ø 5 EPDM 90 mm EPDM 30 mm max 625 min 25 rek 8 F min 100 min 25 - max 150 Ø 7 min max 150 Läkt och EPDM-remsa Skivan ska alltid monteras mot vertikala läkt En EPDM gummiremsa skall alltid monteras mellan skiva och läkt. Detta för att skydda läkten och för att medge rörelser i konstruktionen. Använd remsa med bredd 30 mm i fält och 90 mm i skivfog. min 28 x 95 OBS Ej tryckimp. Kval. C14 rek. min 15 min 25 rek 8 EPDM gummiremsa 90 mm Öppen vertikalfog med exponerad gummiremsa. Horisontella fogar förses med fogprofil. 4 MONTERINGSANVISNING CEMBRIT PATINA

5 Infästning Principritning för horisontellt skivmontage EPDM 30 mm EPDM 90 mm Fixeringhål Ø 5 max 625 F rek 8 min 25 min 100 max 400 Foglist max 400 min 25 - max 150 Ø 7 min max 150 Foglist Horisontella fogar förses med foglist. Listens längd ska alltid vara lika lång som fasadskivans horisontalmått. Använd Cembrit HV5x40 ALU, H10x16x45 ALU eller H9x10x35 ALU. min 8 min 8 min 8 HV5x40 ALU H10x16x45 ALU H9x10x35 ALU Ytterhörn Använd Cembrit EPDM 90 mm och öppen fog alt. ytterhörnprofil Y12x13x33 ALU. rek. 8 min. 4 rek. 4 MONTERINGSANVISNING CEMBRIT PATINA 5

6 Infästning Brädformat på klink Figurerna visar de viktigaste måtten för skivor sågade till brädformat monterade på klink. Dold infästning med skruv. Skivhöjd 197 mm med 40 mm överlapp. Se även ritning FS6:162A EPDM 2x30 mm Läkt min 28x145 mm 25 mm max 197 mm Plåtband 50 mm 40 mm rek 8 mm Synlig infästning med skruv. Se även ritning FS6:161A Cembrit fasadsystem plåtband 50 mm 50 mm 40 mm max 400 mm 6 MONTERINGSANVISNING CEMBRIT PATINA

7 Bearbetning Sågning och borrning Använd sänksåg t.ex De Walt eller Festo med styrskena och dammsugare. Diamantklinga typ Cembrit DIA 160/20 rekommenderas. Sågen skall arbeta med högsta varvtal vid bearbetningen. För att dammsugaren skall fungera optimalt så rekommenderas Täckskydd ABSA-TS55 samt en offerskiva av trä som underlag. Sågdjupet skall vara ca 2 mm djupare än skivtjockleken. Svängda snitt och större hål kan göras med sticksåg typ Festo med hårdmetallblad. Såga alltid med skivans godsida uppåt. Håltagning för eldosor eller liknande görs med hålsåg anpassad för tegel, keramik el dyl. OBS Damma genast av. Torrborsta eller blås bort så slipper du fula fläckar Sågdamm måste omedelbart tas bort från skivan. Dammet kan ge permanenta fläckar Sänksåg Festo TS55EBQ med diamantklinga typ Cembrit DIA 160/20 Sticksåg Festo med hårdmetallblad Slutbehandling Om skivan kapas på arbetsplatsen ska kapytor gradas med bryne eller sandpapper MONTERINGSANVISNING CEMBRIT PATINA 7

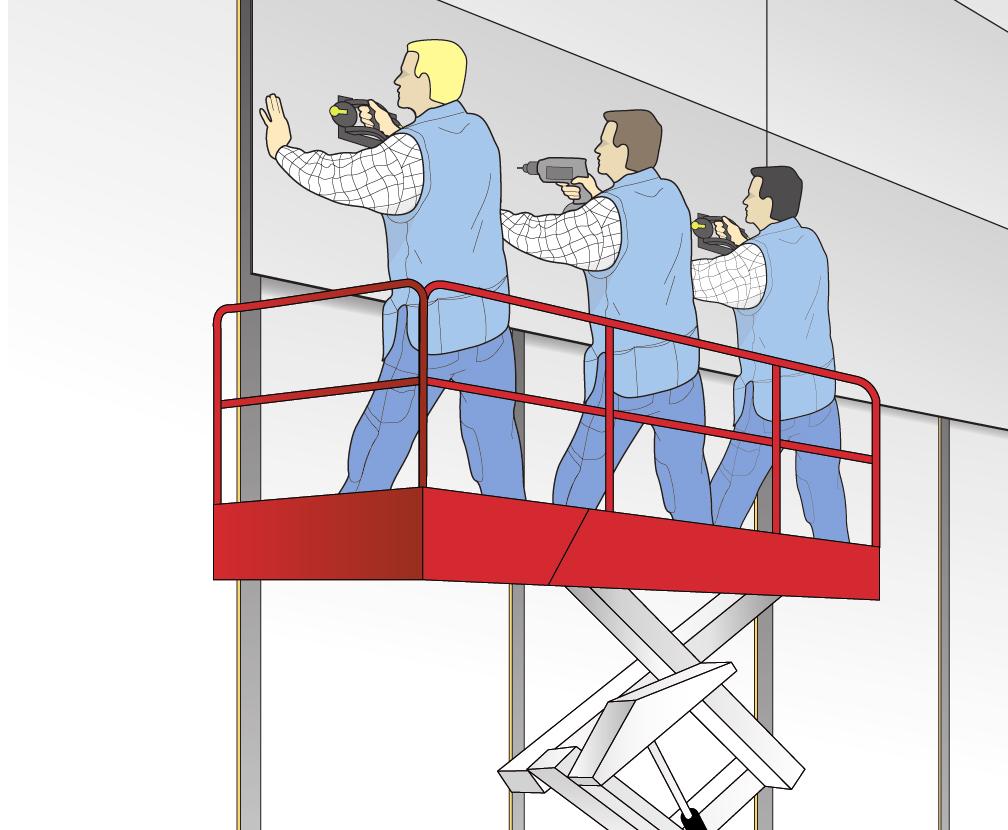

8 Montering Att beakta före och efter montering Generellt rekommenderas montering uppifrån och nedåt för större format typ 1200x2500 mm och att infästningen påbörjas mitt på skivan. Det minskar risken för skador och underlättar monteringen. Mindre format typ 592 x1192 mm kan monteras nerifrån och upp. Läktning och plåtarbeten påbörjas innan skivleverans Rengöringen av skivorna med kallt eller ljummet vatten tillsammans med ett milt rengöringsmedel kan göras succesivt vartefter ställning demonteras eller sänks. Tvätta nerifrån och upp och skölj därefter med rikligt med vatten. Vid stora skivformat rekommenderas att tre personer samarbetar. Distansklossar, vanligtvis 8 mm tjocka, underlättar arbetet. Vid montering av överlappande skivor på klink börja alltid arbetet nedifrån och vidare uppåt på fasaden Hål och öppningar i fasaden Urtag i skivan vid t. ex fönster görs enklast med separata bitar som monteras över och under, eller vid sidan om fönstret. Innerhörn borras runda med en 10 mm borr. För stort uttag medför stor risk för sprickbildning 8 MONTERINGSANVISNING CEMBRIT PATINA

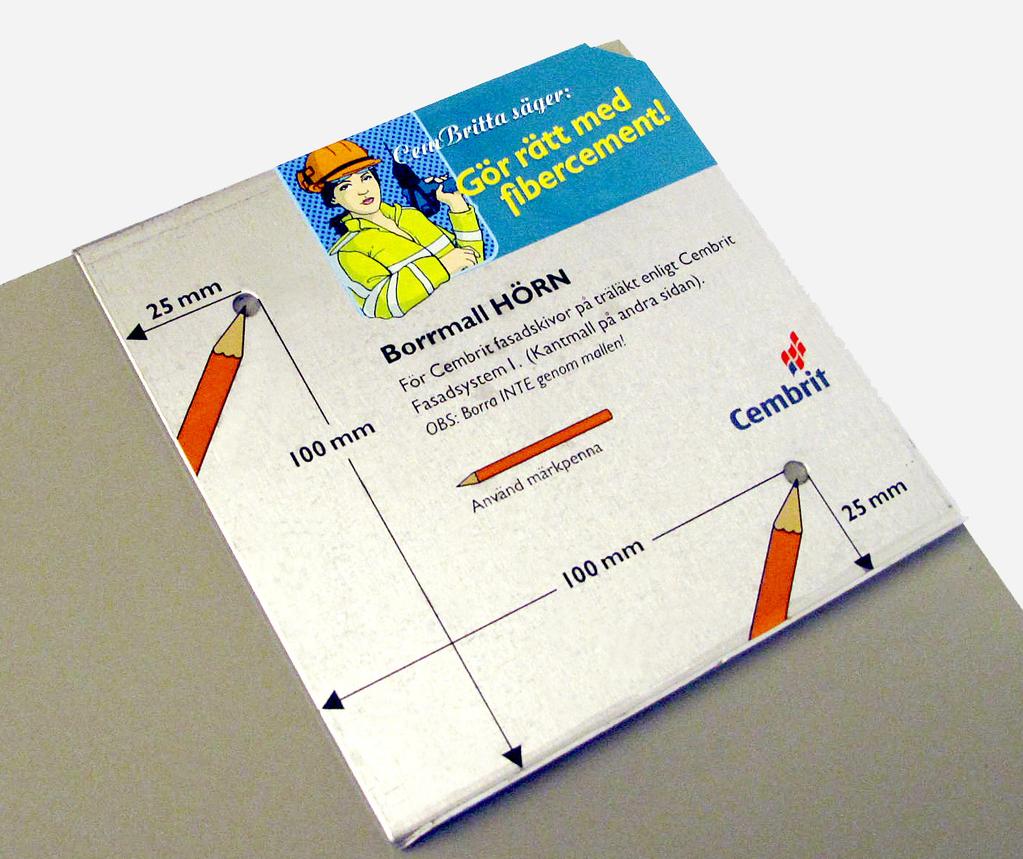

9 Hjälpmedel Hjälpmedel Cembrit har tagit fram hjälpmedel för att underlätta montaget av våra skivor. Borrmallen använder du för att lätt markera var borrhålen ska placeras i hörnen och längs kanterna. Mallen finns i två olika varianter, en för montage på träläkt och en för montage på stålläkt. Distansen använder du för att lättare få rätt fogbredd när du monterar våra skivor i ett slätt montage med vår foglist HV 5x40. Distansen är monterad på en smidig jojo som kan fästas i bältet så att den alltid finns till hands. MONTERINGSANVISNING CEMBRIT PATINA 9

10 Tillbehör Skruv SCR-W 4,5x36 Lågkullrig, rostfri och pulverlackerad träskruv med centreringsbricka. Skruv SCR-W 4,9x38 Lågkullrig, rostfri och pulverlackerad träskruv med centreringsbricka som är självborrande och hålförstorande. Bit Torx 20 Bits inkluderad i skruvförpackningen. Ø7 Ø5 Hårdmetallborr Skarpslipad hårdmetallborr Ø 7 avsedd för förborrning i fasadskiva. Vi rekommenderar att fixeringhål används med Ø 5. Hårdmetallsticksågsblad EPDM 90 mm och 30 mm EPDM gummiremsor för montering mellan läkt och skiva. Sticksågblad för figursågning i Cembrits fasadskivor. Diamantklinga typ Cembrit DIA /20 Diamantklinga för kapning av fasadskivor. Y12x13x33 HV5x40 H10x16x45 H9x10x35 Foglister Foglister för montering mellan skivor och i hörn. 10 M O NT ER ING SANV IS N I N G C E M B R I T PATI N A

11 Övrigt Hälsa och miljö Fasadskivorna består av cement, cellulosafibrer och fint ballastmaterial. En tunn betong helt enkelt. Damm från sågning kan vara irriterande men är inte hälsofarligt. Säkerhetsdatablad och byggvarudeklaration finns på vår hemsida och kan också beställas av oss. Skivans naturliga innehåll gör att deponi kan ske utan andra restriktioner än vad som gäller generellt. Plastfolien sorteras som brännbart. Hänvisning till annan dokumentation Nedanstående dokumentation, se Drift & Underhåll Säkerhetsdatablad Tekniskt datablad Byggvarudeklaration Typlösningar Typritningar finns att ladda hem på på www. cembrit.se Våra produkter är registrerade i BASTA, SundaHus och Byggvarubedömmningen. Generell information Informationen i denna monteringsanvisning är framtagen med utgångspunkt från Cembrits produkter och är en rekommendation. Cembrit AB påtager sig dock inget konstruktionsansvar. Vi förbehåller oss rätten till löpande ändringar i anvisningen. Cembrits fasadskivor, tillbehör och verktyg är framtagna för att passa till vårt fasadsystem. Tillbehören har samma höga kvalitetskrav som skivorna och följer Europeisk standard. Vid användning av andra fabrikat kan Cembrit inte garantera livslängd, passform, färghållning etc. MONTERINGSANVISNING CEMBRIT PATINA 11
