1 2013/1 Stugor för bastu och fritid 1

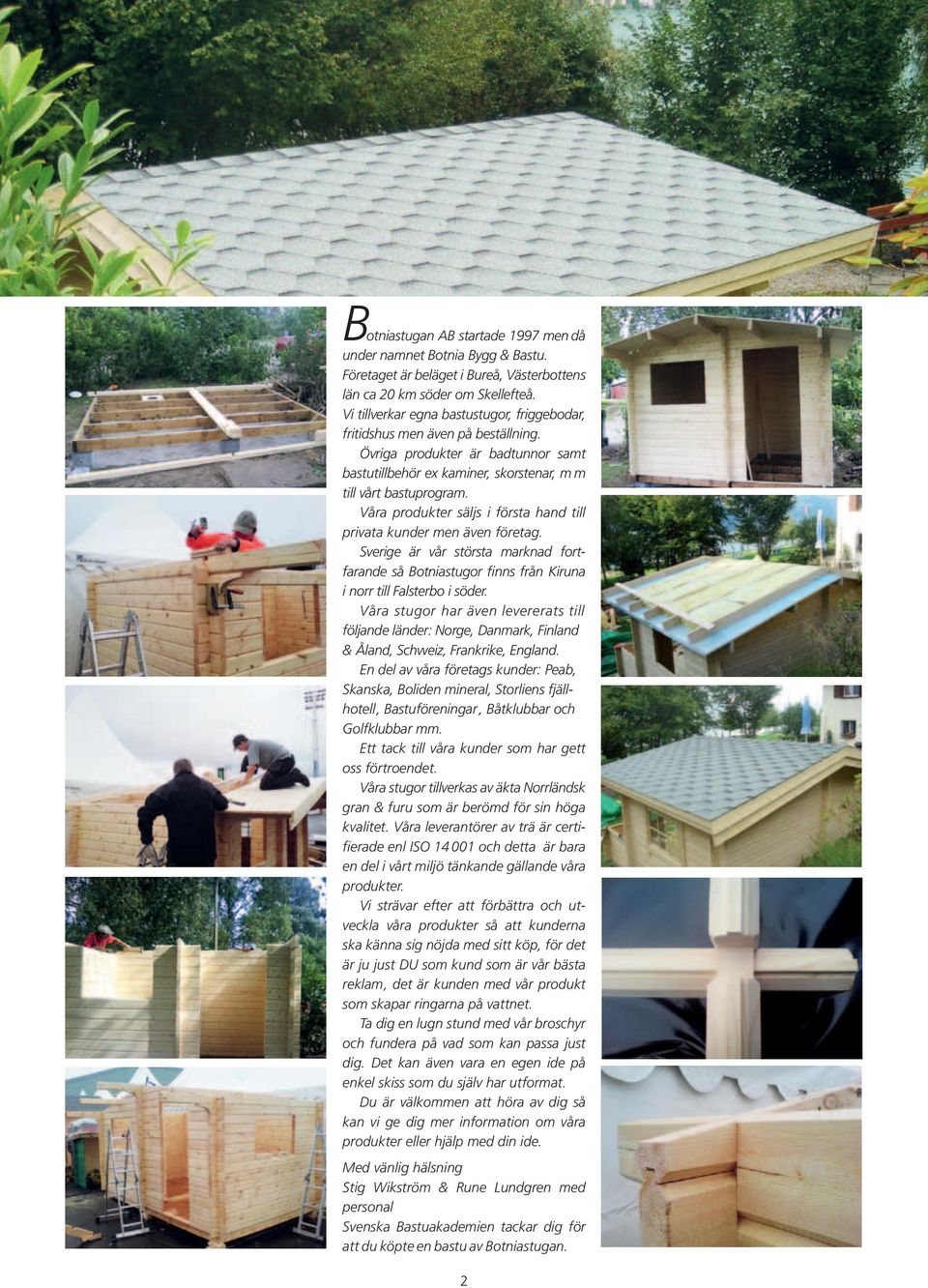

2 Botniastugan AB startade 1997 men då under namnet Botnia Bygg & Bastu. Företaget är beläget i Bureå, Västerbottens län ca 20 km söder om Skellefteå. Vi tillverkar egna bastustugor, friggebodar, fritidshus men även på beställning. Övriga produkter är badtunnor samt bastu tillbehör ex kaminer, skorstenar, m m till vårt bastuprogram. Våra produkter säljs i första hand till privata kunder men även företag. Sverige är vår största marknad fortfarande så Botniastugor finns från Kiruna i norr till Falsterbo i söder. Våra stugor har även levererats till följande länder: Norge, Danmark, Finland & Åland, Schweiz, Frankrike, England. En del av våra företags kunder: Peab, Skanska, Boliden mineral, Storliens fjällhotell, Bastuföreningar, Båt klubbar och Golfklubbar mm. Ett tack till våra kunder som har gett oss förtroendet. Våra stugor tillverkas av äkta Norr ländsk gran & furu som är berömd för sin höga kvali tet. Våra leverantörer av trä är certifierade enl ISO och detta är bara en del i vårt miljö tänkande gällande våra produkter. Vi strävar efter att förbättra och utveckla våra produkter så att kunderna ska känna sig nöjda med sitt köp, för det är ju just DU som kund som är vår bästa reklam, det är kunden med vår produkt som skapar ringarna på vattnet. Ta dig en lugn stund med vår broschyr och fundera på vad som kan passa just dig. Det kan även vara en egen ide på enkel skiss som du själv har utformat. Du är välkommen att höra av dig så kan vi ge dig mer information om våra produkter eller hjälp med din ide. Med vänlig hälsning Stig Wikström & Rune Lundgren med personal Svenska Bastuakademien tackar dig för att du köpte en bastu av Botniastugan. 2

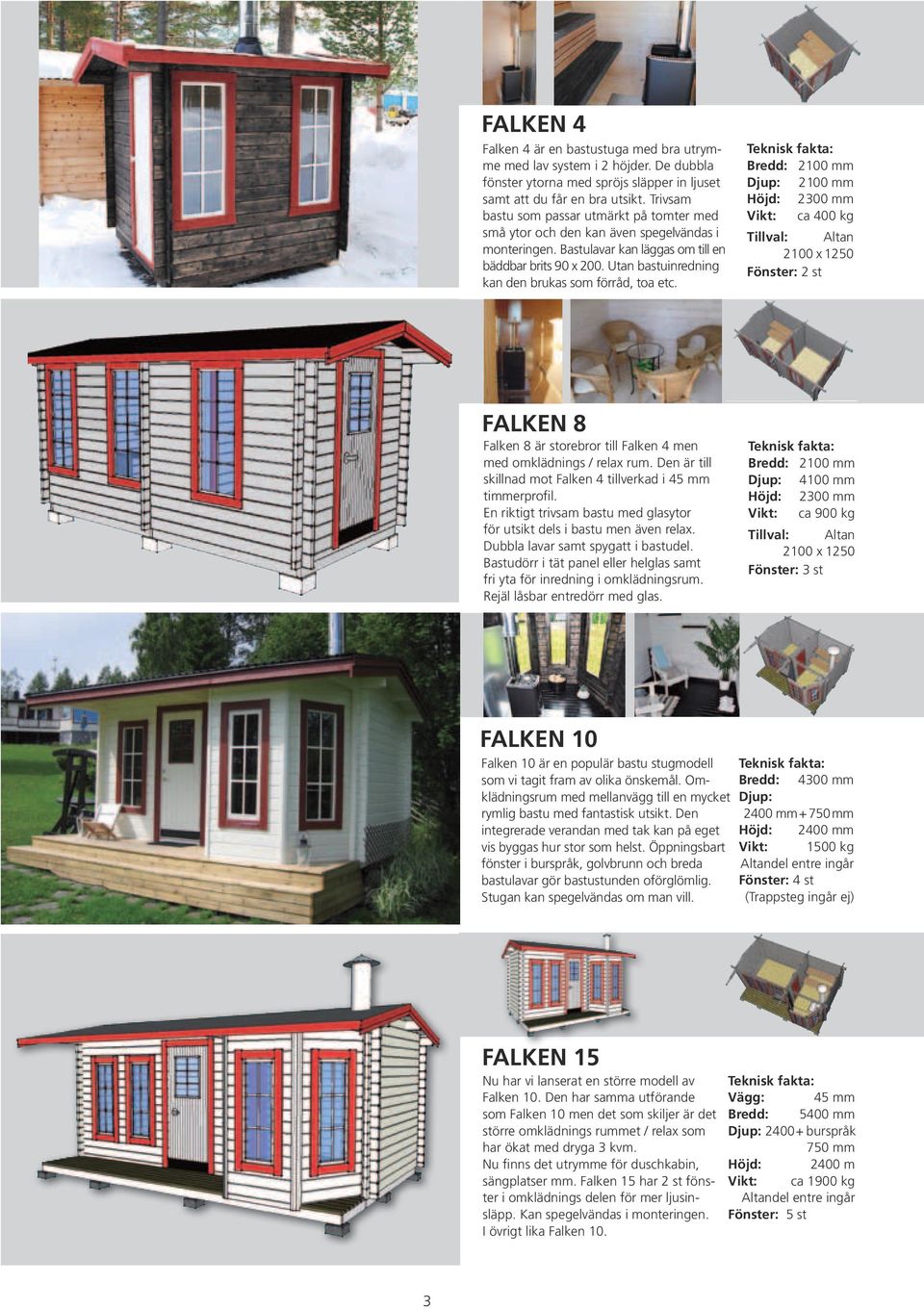

3 Falken 4 Falken 4 är en bastustuga med bra utrymme med lav system i 2 höjder. De dubbla fönster ytorna med spröjs släpper in ljuset samt att du får en bra utsikt. Trivsam bastu som passar utmärkt på tomter med små ytor och den kan även spegelvändas i monteringen. Bastulavar kan läggas om till en bäddbar brits 90 x 200. Utan bastuinredning kan den brukas som förråd, toa etc. : Bredd: 2100 mm Djup: 2100 mm Höjd: 2300 mm Vikt: ca 400 kg Tillval: Altan 2100 x 1250 Fönster: 2 st Falken 8 Falken 8 är storebror till Falken 4 men med omklädnings / relax rum. Den är till skillnad mot Falken 4 tillverkad i 45 mm timmerprofil. En riktigt trivsam bastu med glasytor för utsikt dels i bastu men även relax. Dubbla lavar samt spygatt i bastudel. Bastudörr i tät panel eller helglas samt fri yta för inredning i omklädningsrum. Rejäl låsbar entredörr med glas. : Bredd: 2100 mm Djup: 4100 mm Höjd: 2300 mm Vikt: ca 900 kg Tillval: Altan 2100 x 1250 Fönster: 3 st Falken 10 Falken 10 är en populär bastu stugmodell som vi tagit fram av olika önskemål. Omklädningsrum med mellanvägg till en mycket rymlig bastu med fantastisk utsikt. Den integrerade verandan med tak kan på eget vis byggas hur stor som helst. Öppningsbart fönster i burspråk, golvbrunn och breda bastulavar gör bastustunden oförglömlig. Stugan kan spegelvändas om man vill. : Bredd: 4300 mm Djup: 2400 mm mm Höjd: 2400 mm Vikt: 1500 kg Altandel entre ingår Fönster: 4 st (Trappsteg ingår ej) Falken 15 Nu har vi lanserat en större modell av Falken 10. Den har samma utförande som Falken 10 men det som skiljer är det större omklädnings rummet / relax som har ökat med dryga 3 kvm. Nu finns det utrymme för duschkabin, sängplatser mm. Falken 15 har 2 st fönster i omklädnings delen för mer ljusinsläpp. Kan spegelvändas i monteringen. I övrigt lika Falken 10. : Vägg: 45 mm Bredd: 5400 mm Djup: burspråk 750 mm Höjd: 2400 m Vikt: ca 1900 kg Altandel entre ingår Fönster: 5 st 3

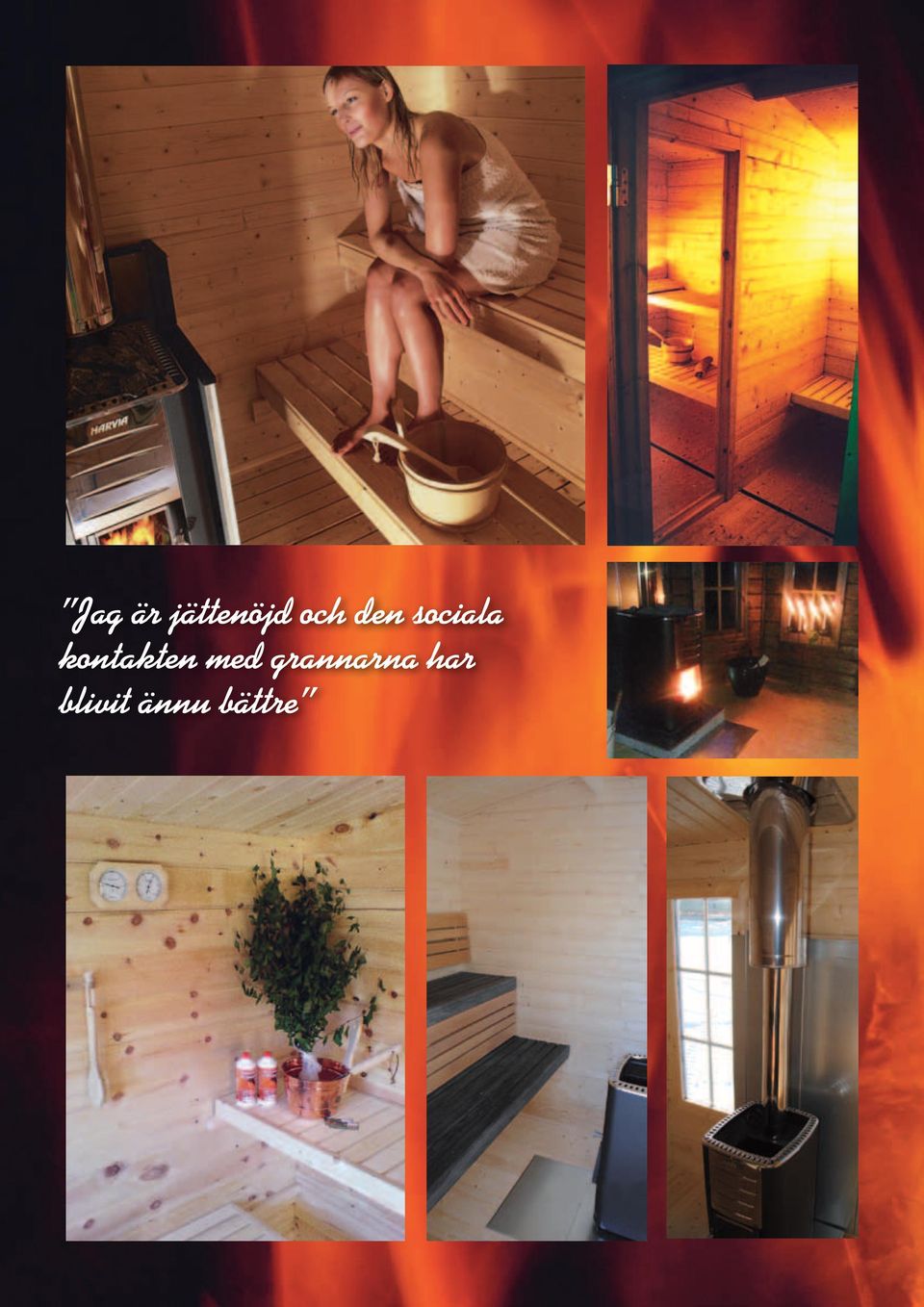

4 Jag är jättenöjd och den sociala kontakten med grannarna har blivit ännu bättre 4

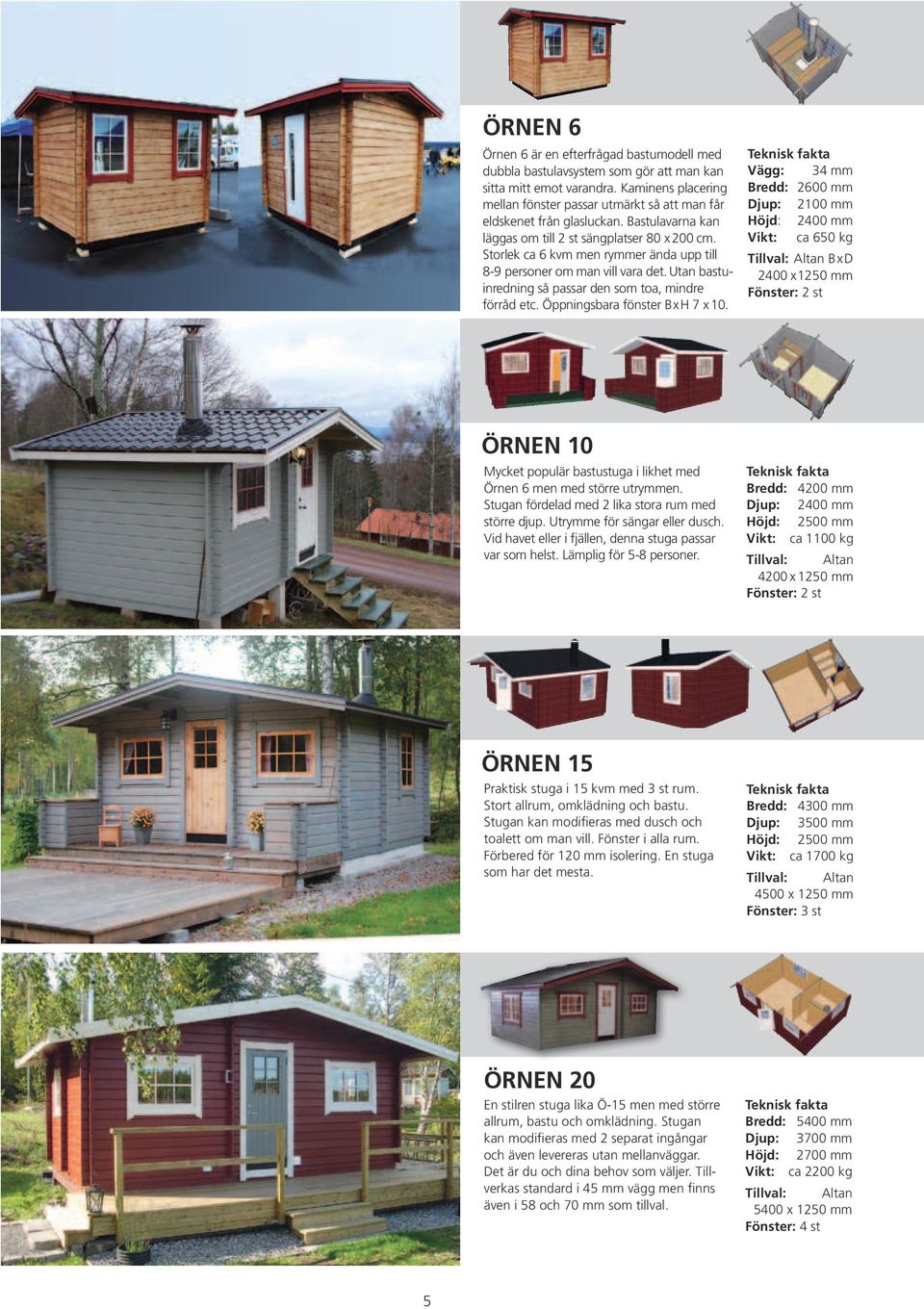

5 Örnen 6 Örnen 6 är en efterfrågad bastumodell med dubbla bastulavsystem som gör att man kan sitta mitt emot varandra. Kaminens placering mellan fönster passar utmärkt så att man får eldskenet från glas luckan. Bastulavarna kan läggas om till 2 st sängplatser 80 x 200 cm. Storlek ca 6 kvm men rymmer ända upp till 8-9 personer om man vill vara det. Utan bastuinredning så passar den som toa, mindre förråd etc. Öppningsbara fönster BxH 7 x 10. Vägg: 34 mm Bredd: 2600 mm Djup: 2100 mm Höjd: 2400 mm Vikt: ca 650 kg Tillval: Altan BxD 2400 x 1250 mm Fönster: 2 st ÖRNEN 10 Mycket populär bastustuga i likhet med Örnen 6 men med större utrymmen. Stugan fördelad med 2 lika stora rum med större djup. Utrymme för sängar eller dusch. Vid havet eller i fjällen, denna stuga passar var som helst. Lämplig för 5-8 personer. Bredd: 4200 mm Djup: 2400 mm Höjd: 2500 mm Vikt: ca 1100 kg Tillval: Altan 4200 x 1250 mm Fönster: 2 st ÖRNEN 15 Praktisk stuga i 15 kvm med 3 st rum. Stort allrum, omklädning och bastu. Stugan kan modifieras med dusch och toalett om man vill. Fönster i alla rum. Förbered för 120 mm isolering. En stuga som har det mesta. Bredd: 4300 mm Djup: 3500 mm Höjd: 2500 mm Vikt: ca 1700 kg Tillval: Altan 4500 x 1250 mm Fönster: 3 st Örnen 10 ÖRNEN 20 En stilren stuga lika Ö-15 men med större allrum, bastu och omklädning. Stugan kan modifieras med 2 separat ingångar och även levereras utan mellanväggar. Det är du och dina behov som väljer. Tillverkas standard i 45 mm vägg men finns även i 58 och 70 mm som tillval. Bredd: 5400 mm Djup: 3700 mm Höjd: 2700 mm Vikt: ca 2200 kg Tillval: Altan 5400 x 1250 mm Fönster: 4 st 5

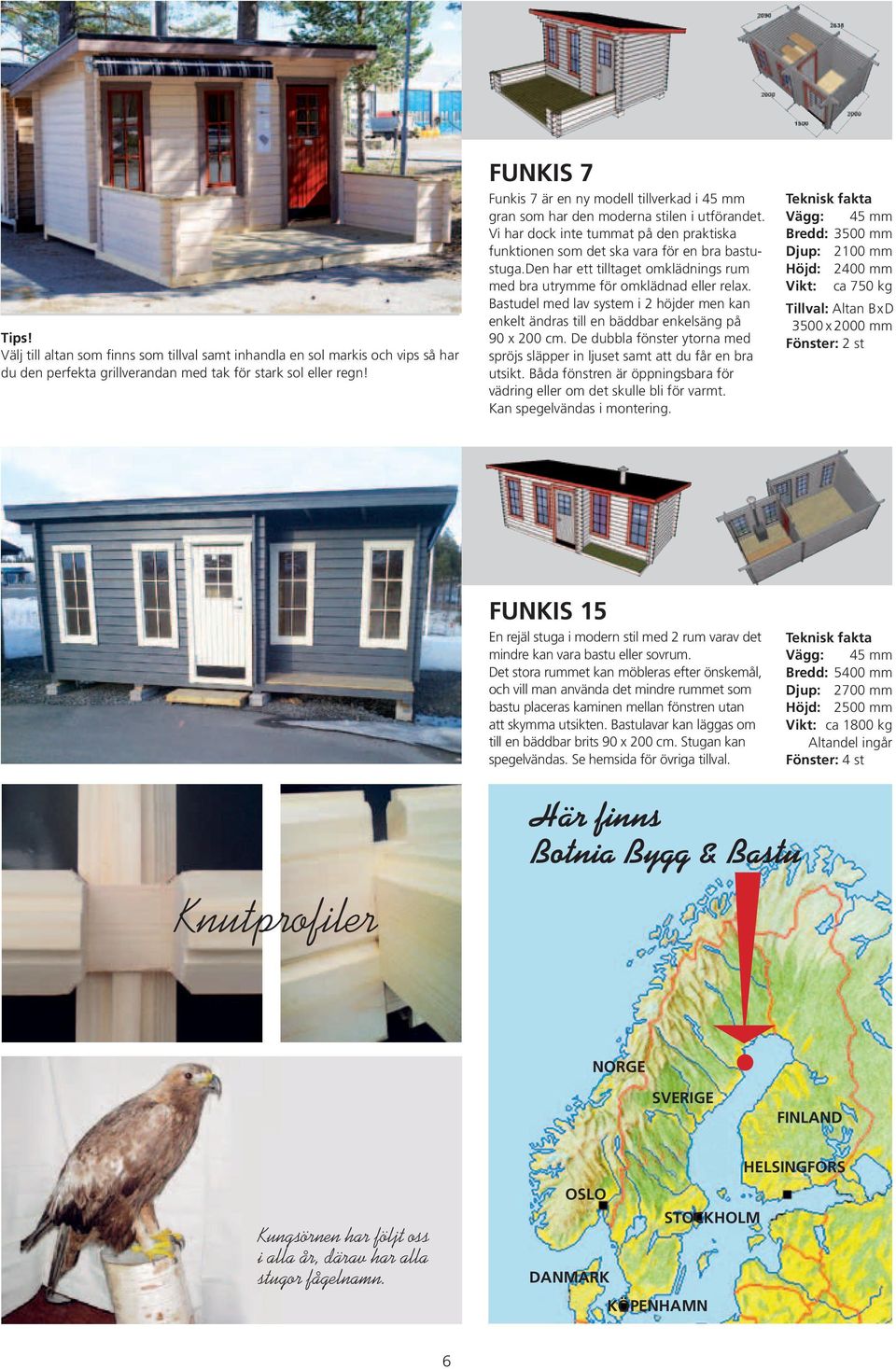

6 Tips! Välj till altan som finns som tillval samt inhandla en sol markis och vips så har du den perfekta grillverandan med tak för stark sol eller regn! Funkis 7 Funkis 7 är en ny modell tillverkad i 45 mm gran som har den moderna stilen i utförandet. Vi har dock inte tummat på den praktiska funktionen som det ska vara för en bra bastustuga.den har ett tilltaget omklädnings rum med bra utrymme för omklädnad eller relax. Bastudel med lav system i 2 höjder men kan enkelt ändras till en bäddbar enkelsäng på 90 x 200 cm. De dubbla fönster ytorna med spröjs släpper in ljuset samt att du får en bra utsikt. Båda fönstren är öppningsbara för vädring eller om det skulle bli för varmt. Kan spegelvändas i montering. Vägg: 45 mm Bredd: 3500 mm Djup: 2100 mm Höjd: 2400 mm Vikt: ca 750 kg Tillval: Altan BxD 3500 x 2000 mm Fönster: 2 st Funkis 15 En rejäl stuga i modern stil med 2 rum varav det mindre kan vara bastu eller sovrum. Det stora rummet kan möbleras efter önske mål, och vill man använda det mindre rummet som bastu placeras kaminen mellan fönstren utan att skymma utsikten. Bastulavar kan läggas om till en bäddbar brits 90 x 200 cm. Stugan kan spegelvändas. Se hemsida för övriga tillval. Vägg: 45 mm Bredd: 5400 mm Djup: 2700 mm Höjd: 2500 mm Vikt: ca 1800 kg Altandel ingår Fönster: 4 st Knutprofiler Här finns Botnia Bygg & Bastu NORGE SVERIGE FINLAND Örnen 10 Kungsörnen har följt oss i alla år, därav har alla stugor fågelnamn. HELSINGFORS OSLO STOCKHOLM DANMARK KÖPENHAMN 6

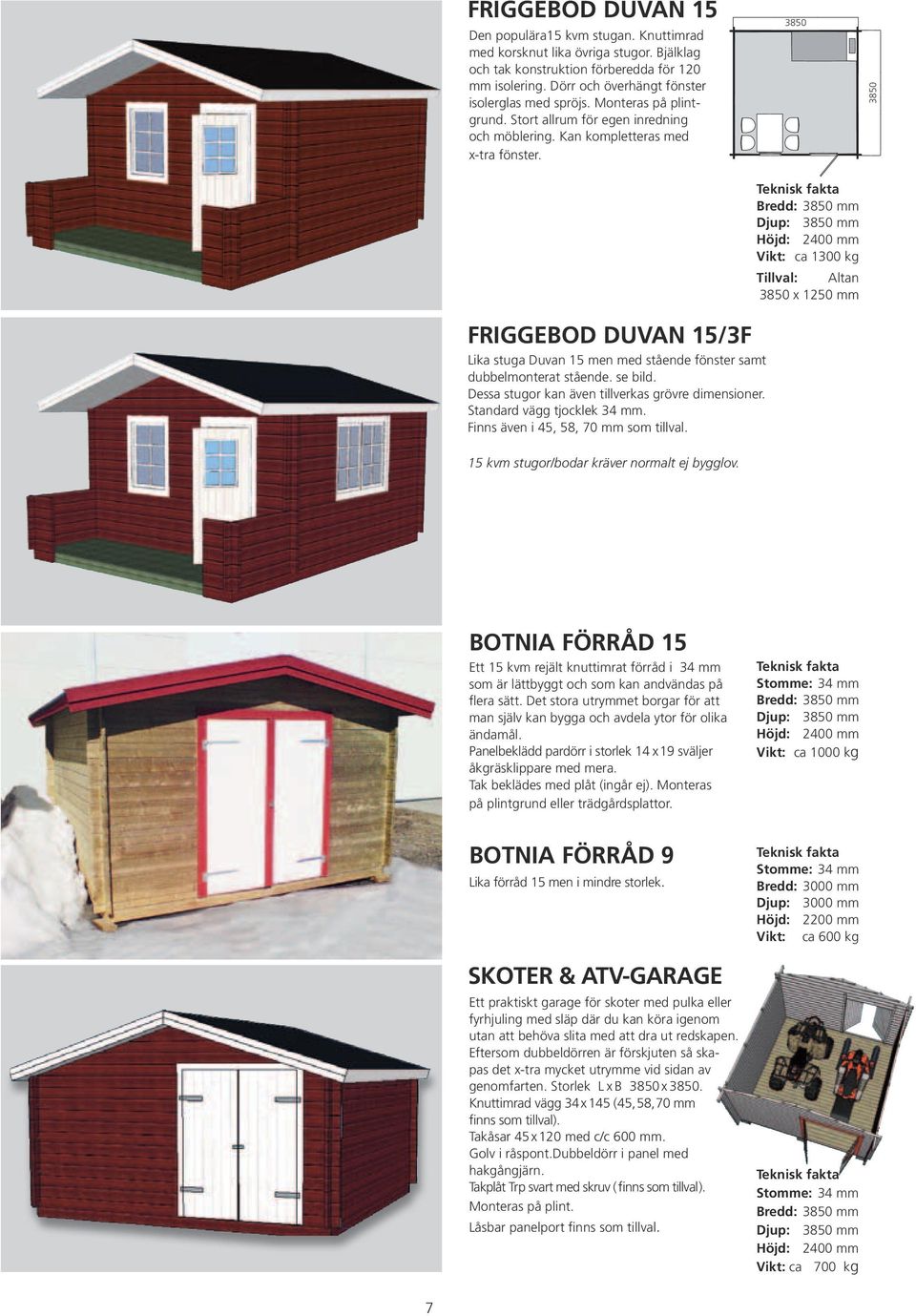

7 MONTE- RING Friggebod Duvan 15 Den populära15 kvm stugan. Knuttimrad med korsknut lika övriga stugor. Bjälklag och tak konstruktion förberedda för 120 mm isolering. Dörr och överhängt fönster isolerglas med spröjs. Monteras på plintgrund. Stort allrum för egen inredning och möblering. Kan kompletteras med x-tra fönster Bredd: 3850 mm Djup: 3850 mm Höjd: 2400 mm Vikt: ca 1300 kg Tillval: Altan 3850 x 1250 mm 3850 Friggebod Duvan 15/3F Lika stuga Duvan 15 men med stående fönster samt dubbelmonterat stående. se bild. Dessa stugor kan även tillverkas grövre dimensioner. Standard vägg tjocklek 34 mm. Finns även i 45, 58, 70 mm som tillval. 15 kvm stugor/bodar kräver normalt ej bygglov. Botnia Förråd 15 Ett 15 kvm rejält knuttimrat förråd i 34 mm som är lättbyggt och som kan andvändas på flera sätt. Det stora utrymmet borgar för att man själv kan bygga och avdela ytor för olika ändamål. Panelbeklädd pardörr i storlek 14 x 19 sväljer åkgräsklippare med mera. Tak beklädes med plåt (ingår ej). Monteras på plintgrund eller trädgårdsplattor. Stomme: 34 mm Bredd: 3850 mm Djup: 3850 mm Höjd: 2400 mm Vikt: ca 1000 kg Botnia Förråd 9 Lika förråd 15 men i mindre storlek. SKOTER & ATV-GARAGE Ett praktiskt garage för skoter med pulka eller fyrhjuling med släp där du kan köra igenom utan att behöva slita med att dra ut redskapen. Eftersom dubbeldörren är förskjuten så skapas det x-tra mycket utrymme vid sidan av genomfarten. Storlek L x B 3850 x Knuttimrad vägg 34 x 145 ( 45,58,70 mm finns som tillval ). Takåsar 45 x 120 med c/c 600 mm. Golv i råspont.dubbeldörr i panel med hakgångjärn. Takplåt Trp svart med skruv ( finns som tillval ). Monteras på plint. Låsbar panelport finns som tillval. Stomme: 34 mm Bredd: 3000 mm Djup: 3000 mm Höjd: 2200 mm Vikt: ca 600 kg Stomme: 34 mm Bredd: 3850 mm Djup: 3850 mm Höjd: 2400 mm Vikt: ca 700 kg 7

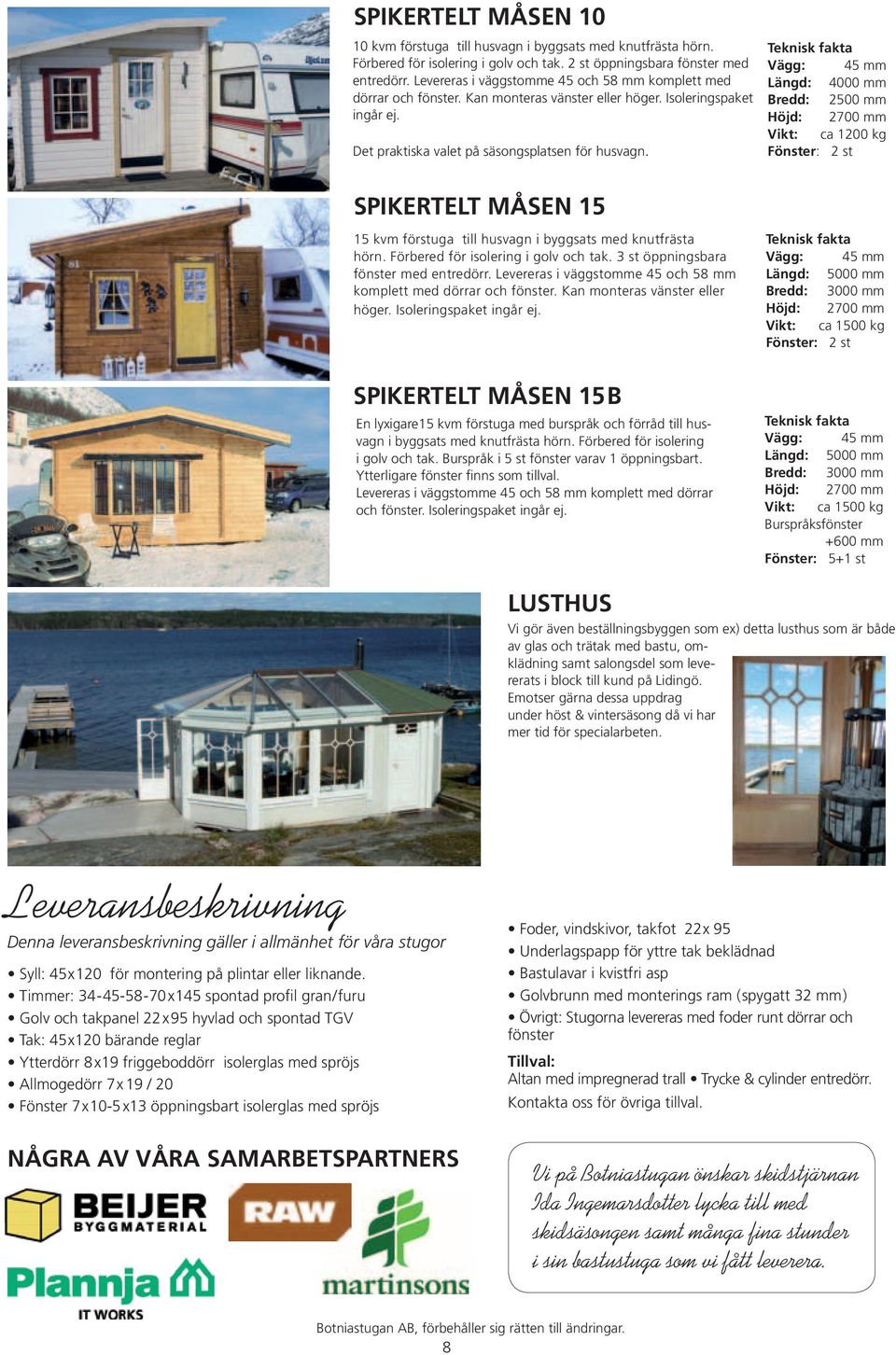

8 SPIKERTELT MÅSEN kvm förstuga till husvagn i byggsats med knutfrästa hörn. Förbered för isolering i golv och tak. 2 st öppningsbara fönster med entredörr. Levereras i väggstomme 45 och 58 mm komplett med dörrar och fönster. Kan monteras vänster eller höger. Isoleringspaket ingår ej. Det praktiska valet på säsongsplatsen för husvagn. Vägg: 45 mm Längd: 4000 mm Bredd: 2500 mm Höjd: 2700 mm Vikt: ca 1200 kg Fönster: 2 st SPIKERTELT MÅSEN kvm förstuga till husvagn i byggsats med knutfrästa hörn. Förbered för isolering i golv och tak. 3 st öppningsbara fönster med entredörr. Levereras i väggstomme 45 och 58 mm komplett med dörrar och fönster. Kan monteras vänster eller höger. Isoleringspaket ingår ej. Vägg: 45 mm Längd: 5000 mm Bredd: 3000 mm Höjd: 2700 mm Vikt: ca 1500 kg Fönster: 2 st SPIKERTELT MÅSEN 15B En lyxigare15 kvm förstuga med burspråk och förråd till husvagn i byggsats med knutfrästa hörn. Förbered för isolering i golv och tak. Burspråk i 5 st fönster varav 1 öppningsbart. Ytterligare fönster finns som tillval. Levereras i väggstomme 45 och 58 mm komplett med dörrar och fönster. Isoleringspaket ingår ej. Vägg: 45 mm Längd: 5000 mm Bredd: 3000 mm Höjd: 2700 mm Vikt: ca 1500 kg Burspråksfönster +600 mm Fönster: 5+1 st Lusthus Vi gör även beställningsbyggen som ex) detta lusthus som är både av glas och trätak med bastu, omklädning samt salongsdel som levererats i block till kund på Lidingö. Emotser gärna dessa uppdrag under höst & vintersäsong då vi har mer tid för specialarbeten. Leveransbeskrivning Denna leveransbeskrivning gäller i allmänhet för våra stugor Syll: 45x120 för montering på plintar eller liknande. Timmer: x145 spontad profil gran/furu Golv och takpanel 22x95 hyvlad och spontad TGV Tak: 45x120 bärande reglar Ytterdörr 8x19 friggeboddörr isolerglas med spröjs Allmogedörr 7x 19 / 20 Fönster 7x10-5 x13 öppningsbart isolerglas med spröjs Foder, vindskivor, takfot 22x 95 Underlagspapp för yttre tak beklädnad Bastulavar i kvistfri asp Golvbrunn med monterings ram (spygatt 32 mm) Övrigt: Stugorna levereras med foder runt dörrar och fönster Tillval: Altan med impregnerad trall Trycke & cylinder entredörr. Kontakta oss för övriga tillval. Några av våra samarbetspartners Örnen 20 Botniastugan AB, förbehåller sig rätten till ändringar. 8 Vi på Botniastugan önskar skidstjärnan Ida Ingemarsdotter lycka till med skidsäsongen samt många fina stunder i sin bastustuga som vi fått leverera.

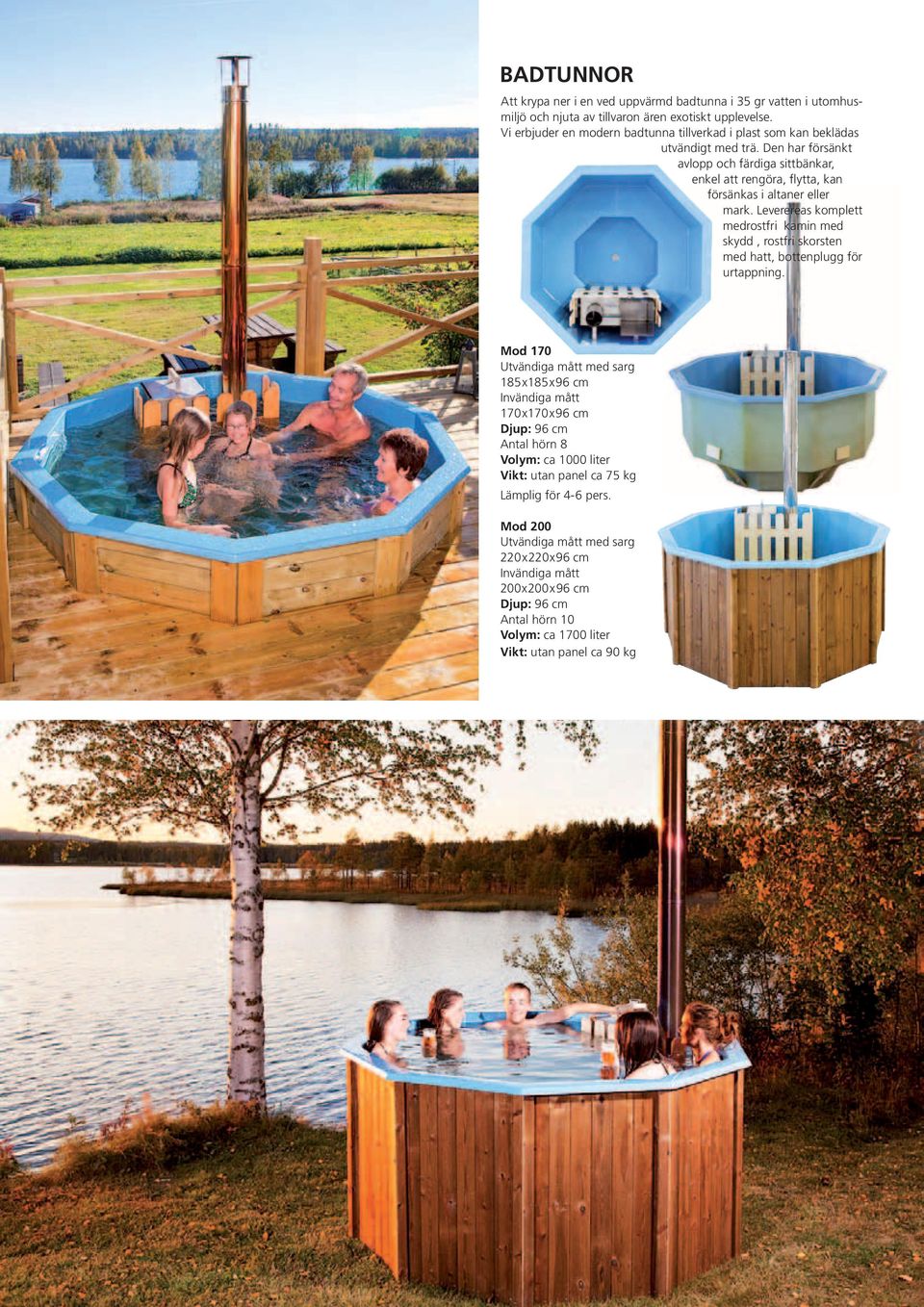

9 Badtunnor Att krypa ner i en ved uppvärmd badtunna i 35 gr vatten i utomhusmiljö och njuta av tillvaron ären exotiskt upplevelse. Vi erbjuder en modern badtunna tillverkad i plast som kan beklädas utvändigt med trä. Den har försänkt avlopp och färdiga sittbänkar, enkel att rengöra, flytta, kan försänkas i altaner eller mark. Leverereas komplett medrostfri kamin med skydd, rostfri skorsten med hatt, bottenplugg för urtappning. Mod 170 Utvändiga mått med sarg 185x185x96 cm Invändiga mått 170x170x96 cm Djup: 96 cm Antal hörn 8 Volym: ca 1000 liter Vikt: utan panel ca 75 kg Lämplig för 4-6 pers. Mod 200 Utvändiga mått med sarg 220x220x96 cm Invändiga mått 200x200x96 cm Djup: 96 cm Antal hörn 10 Volym: ca 1700 liter Vikt: utan panel ca 90 kg 9

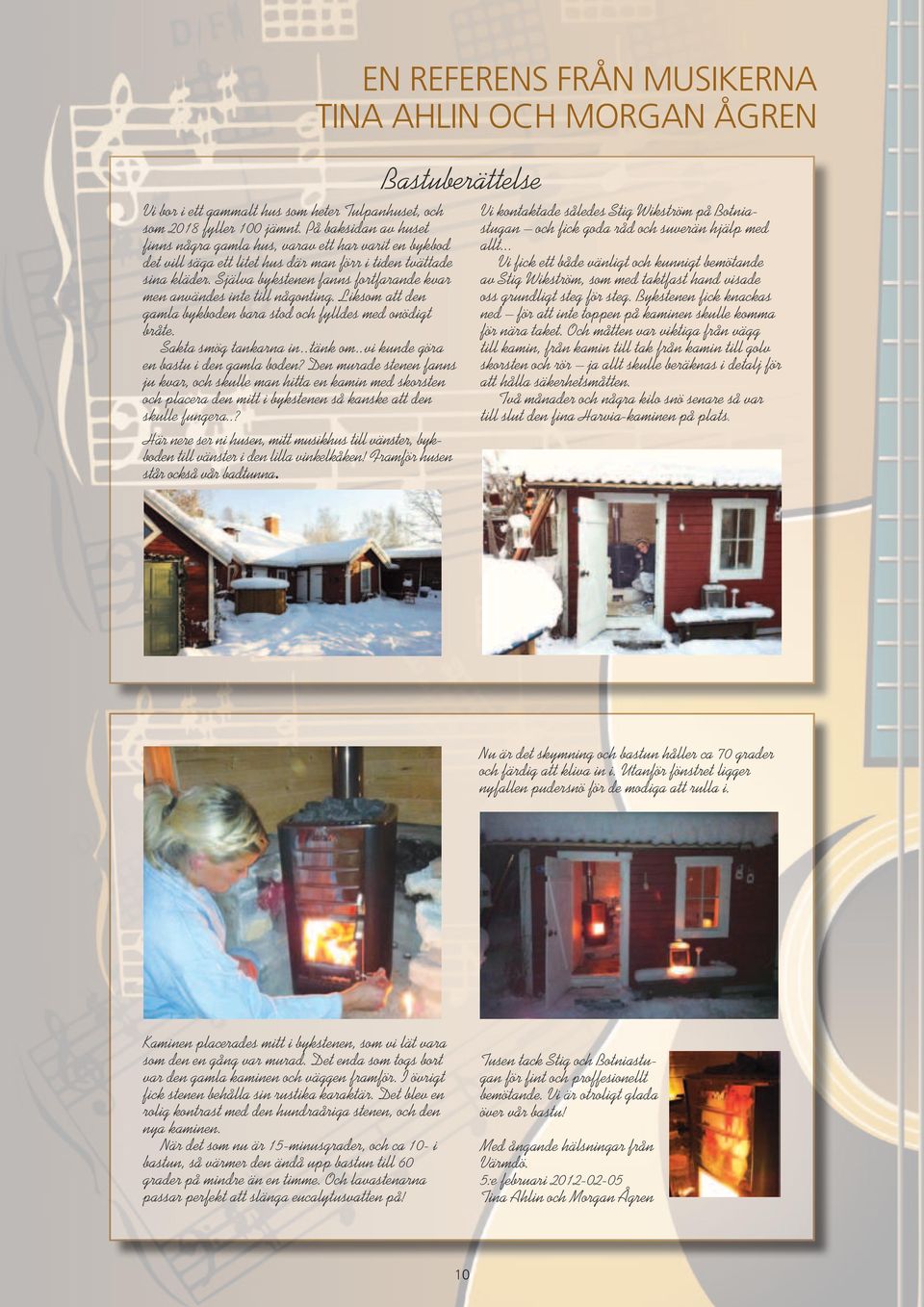

10 Vi bor i ett gammalt hus som heter Tulpanhuset, och som 2018 fyller 100 jämnt. På baksidan av huset finns några gamla hus, varav ett har varit en bykbod det vill säga ett litet hus där man förr i tiden tvättade sina kläder. Själva bykstenen fanns fortfarande kvar men användes inte till någonting. Liksom att den gamla bykboden bara stod och fylldes med onödigt bråte. Sakta smög tankarna in..tänk om..vi kunde göra en bastu i den gamla boden? Den murade stenen fanns ju kvar, och skulle man hitta en kamin med skorsten och placera den mitt i bykstenen så kanske att den skulle fungera..? Här nere ser ni husen, mitt musikhus till vänster, bykboden till vänster i den lilla vinkelkåken! Framför husen står också vår badtunna. En referens från MUSIKERNA Tina ahlin och morgan ågren Bastuberättelse Vi kontaktade således Stig Wikström på Botniastugan och fick goda råd och suverän hjälp med allt... Vi fick ett både vänligt och kunnigt bemötande av Stig Wikström, som med taktfast hand visade oss grundligt steg för steg. Bykstenen fick knackas ned för att inte toppen på kaminen skulle komma för nära taket. Och måtten var viktiga från vägg till kamin, från kamin till tak från kamin till golv skorsten och rör ja allt skulle beräknas i detalj för att hålla säkerhetsmåtten. Två månader och några kilo snö senare så var till slut den fina Harvia-kaminen på plats. Nu är det skymning och bastun håller ca 70 grader och färdig att kliva in i. Utanför fönstret ligger nyfallen pudersnö för de modiga att rulla i. Kaminen placerades mitt i bykstenen, som vi lät vara som den en gång var murad. Det enda som togs bort var den gamla kaminen och väggen framför. I övrigt fick stenen behålla sin rustika karaktär. Det blev en rolig kontrast med den hundraåriga stenen, och den nya kaminen. När det som nu är 15-minusgrader, och ca 10- i bastun, så värmer den ändå upp bastun till 60 grader på mindre än en timme. Och lavastenarna passar perfekt att slänga eucalytusvatten på! Tusen tack Stig och Botniastugan för fint och proffesionellt bemötande. Vi är otroligt glada över vår bastu! Med ångande hälsningar från Värmdö. 5:e februari Tina Ahlin och Morgan Ågren 10

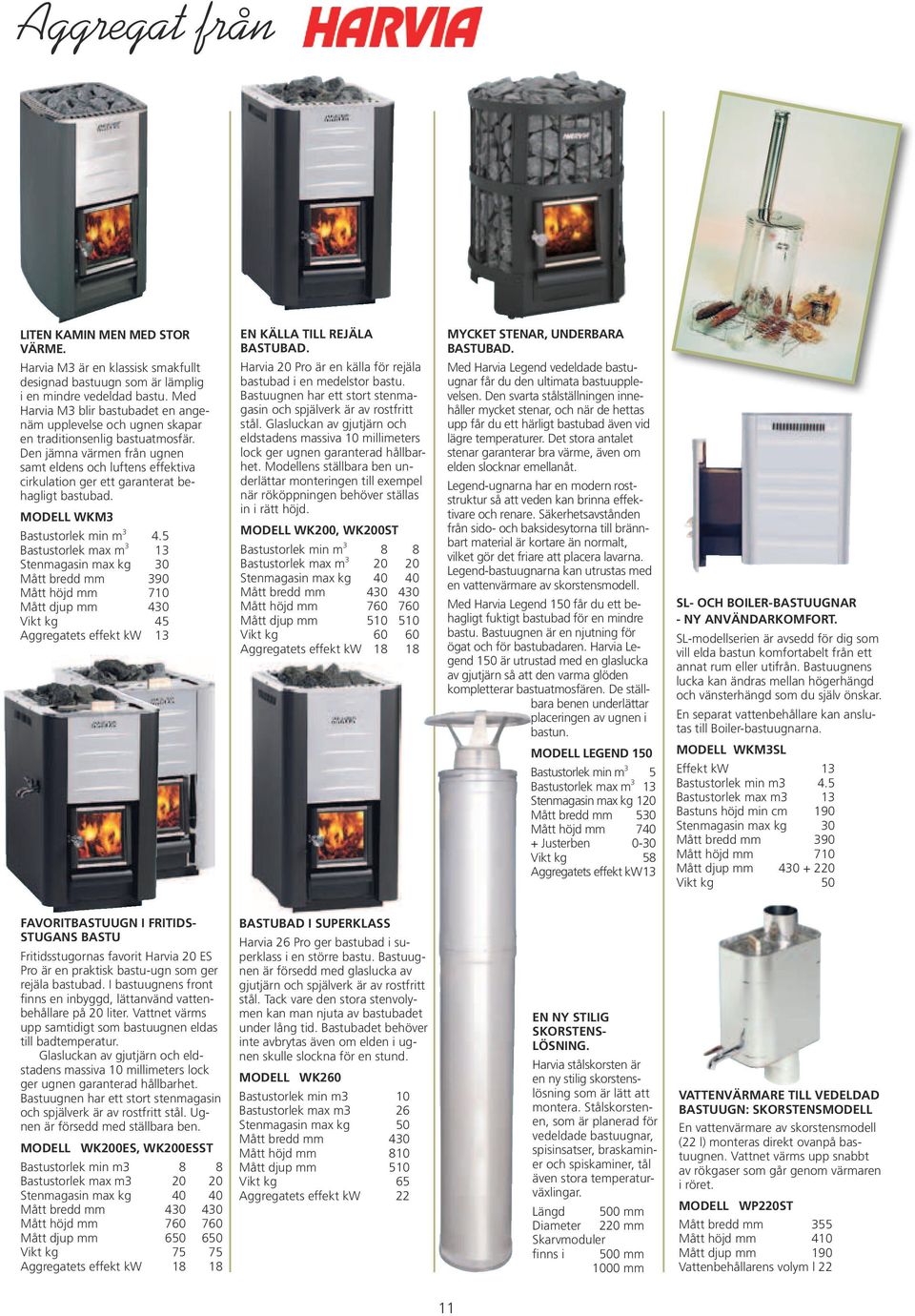

11 Aggregat från LITEN KAMIN MEN MED STOR VÄRME. Harvia M3 är en klassisk smakfullt designad bastuugn som är lämplig i en mindre vedeldad bastu. Med Harvia M3 blir bastubadet en angenäm upplevelse och ugnen skapar en traditionsenlig bastuatmosfär. Den jämna värmen från ugnen samt eldens och luftens effektiva cirkulation ger ett garanterat behagligt bastubad. Modell WKM3 Bastustorlek min m Bastustorlek max m 3 13 Stenmagasin max kg 30 Mått bredd mm 390 Mått höjd mm 710 Mått djup mm 430 Vikt kg 45 Aggregatets effekt kw 13 En källa till rejäla bastubad. Harvia 20 Pro är en källa för rejäla bastubad i en medelstor bastu. Bastuugnen har ett stort stenmagasin och spjälverk är av rostfritt stål. Glasluckan av gjutjärn och eldstadens massiva 10 millimeters lock ger ugnen garanterad hållbarhet. Modellens ställbara ben underlättar monteringen till exempel när rököppningen behöver ställas in i rätt höjd. Modell WK200, WK200ST Bastustorlek min m Bastustorlek max m Stenmagasin max kg Mått bredd mm Mått höjd mm Mått djup mm Vikt kg Aggregatets effekt kw MYCKET STENAR, UNDERBARA BASTUBAD. Med Harvia Legend vedeldade bastuugnar får du den ultimata bastuupplevelsen. Den svarta stålställningen innehåller mycket stenar, och när de hettas upp får du ett härligt bastubad även vid lägre temperaturer. Det stora antalet stenar garanterar bra värme, även om elden slocknar emellanåt. Legend-ugnarna har en modern roststruktur så att veden kan brinna effektivare och renare. Säkerhetsavstånden från sido- och baksidesytorna till brännbart material är kortare än normalt, vilket gör det friare att placera lavarna. Legend-bastuugnarna kan utrustas med en vattenvärmare av skorstensmodell. Med Harvia Legend 150 får du ett be - hagligt fuktigt bastubad för en mindre bastu. Bastuugnen är en njutning för ögat och för bastubadaren. Harvia Legend 150 är utrustad med en glaslucka av gjutjärn så att den varma glöden kompletterar bastuatmosfären. De ställbara benen underlättar placeringen av ugnen i bastun. Modell Legend 150 Bastustorlek min m 3 5 Bastustorlek max m 3 13 Stenmagasin max kg 120 Mått bredd mm 530 Mått höjd mm Justerben 0-30 Vikt kg 58 Aggregatets effekt kw 13 SL- och Boiler-bastuugnar - Ny användarkomfort. SL-modellserien är avsedd för dig som vill elda bastun komfortabelt från ett annat rum eller utifrån. Bastuugnens lucka kan ändras mellan högerhängd och vänsterhängd som du själv önskar. En separat vattenbehållare kan anslutas till Boiler-bastuugnarna. Modell WKM3SL Effekt kw 13 Bastustorlek min m3 4.5 Bastustorlek max m3 13 Bastuns höjd min cm 190 Stenmagasin max kg 30 Mått bredd mm 390 Mått höjd mm 710 Mått djup mm Vikt kg 50 Favoritbastuugn i fritidsstugans bastu Fritidsstugornas favorit Harvia 20 ES Pro är en praktisk bastu-ugn som ger rejäla bastubad. I bastuugnens front finns en inbyggd, lättanvänd vattenbehållare på 20 liter. Vattnet värms upp samtidigt som bastuugnen eldas till badtemperatur. Glasluckan av gjutjärn och eldstadens massiva 10 milli meters lock ger ugnen garanterad hållbarhet. Bastuugnen har ett stort stenmagasin och spjälverk är av rostfritt stål. Ugnen är försedd med ställbara ben. Modell WK200ES, WK200ESST Bastustorlek min m3 8 8 Bastustorlek max m Stenmagasin max kg Mått bredd mm Mått höjd mm Mått djup mm Vikt kg Aggregatets effekt kw Bastubad i superklass Harvia 26 Pro ger bastubad i superklass i en större bastu. Bastuugnen är försedd med glaslucka av gjutjärn och spjälverk är av rostfritt stål. Tack vare den stora stenvolymen kan man njuta av bastubadet under lång tid. Bastubadet behöver inte avbrytas även om elden i ugnen skulle slockna för en stund. Modell WK260 Bastustorlek min m3 10 Bastustorlek max m3 26 Stenmagasin max kg 50 Mått bredd mm 430 Mått höjd mm 810 Mått djup mm 510 Vikt kg 65 Aggregatets effekt kw 22 En ny stilig skorstenslösning. Harvia stålskorsten är en ny stilig skorstenslösning som är lätt att montera. Stålskorstenen, som är planerad för vedeldade bastuugnar, spisinsatser, braskaminer och spiskaminer, tål även stora temperaturväxlingar. Längd 500 mm Diameter 220 mm Skarvmoduler finns i 500 mm 1000 mm Vattenvärmare till vedeldad bastuugn: Skorstensmodell En vattenvärmare av skorstensmodell (22 l) monteras direkt ovanpå bastuugnen. Vattnet värms upp snabbt av rökgaser som går genom värmaren i röret. Modell WP220ST Mått bredd mm 355 Mått höjd mm 410 Mått djup mm 190 Vattenbehållarens volym l 22 11

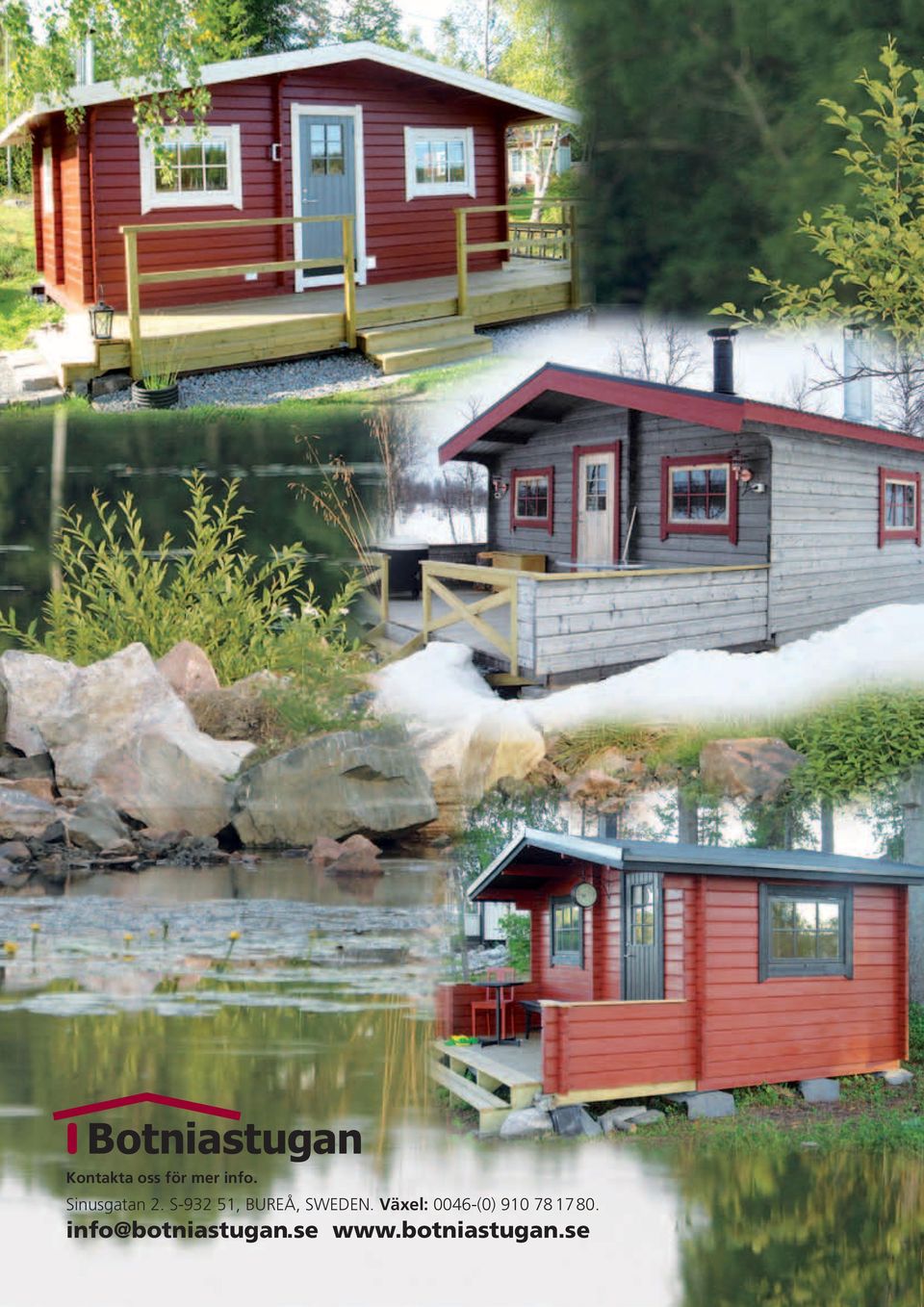

12 Kontakta oss för mer info. Sinusgatan 2. S , BUREÅ, SWEDEN. Växel: 0046-(0)
