VOLVO KOMPAKTLASTARE L30BPRO, L35BPRO. More care. Built in.

Transkript

1 VOLVO KOMPAKTLASTARE L30BPRO, L35BPRO More care. Built in.

2 VI LYFTER PRESTANDA OCH MÅNGSIDIGHET TILL EN HÖGRE NIVÅ. Volvo L30B Pro och kompakthjullastare är laddade med prestanda för att ge dig en i högsta grad produktiv och mångsidig maskin. Bägge mo del - lerna ser till att du kan göra mer med mindre an - strängning. Provkör och du koer att upptäcka en kompakthjullastare som ger dig effektivitet och prestanda på en ny nivå. L30B Pro och har effektiva direktinsprutade Volvo dieselmotorer med hög uteffekt och låg bränsleförbrukning som sparar pengar på varje jobb. Och trots att du är kapabel att flytta stora jordmassor är du inte en miljöförstörande kraft tack vare låga avgasutsläpp som klarar den nya ISO 8178 standarden. Differentialspärrar som är lätta att koppla i och ur ger föraren ständigt full kontroll. Hundraprocentig förarstyrd främre och bakre differentialspärr ger optimal drag - kraft på dåligt underlag och ser till att hjulen drivs med saa fart. De separa ta hydraulpumparna för arbete och styr ning höjer prestanda och ger snabbare arbetscykler. Snabba svängrörelser försämrar inte inträngningsförmågan efter - som de skilda hydraulsystemen bibehåller sin kapacitet vid samtidigt arbete och styrning. Smidigheten i de hydrauliska manöverventilerna ger exakt kontroll under alla hydrauliska manövrer. Du koer också att kunna köra där andra maskiner inte koer fram tack vare de kraftiga portalaxlarna som ger suverän markfrigång. Extra kraftiga fram - och bakaxlar förmedlar optimal drivkraft till hjulen och ger därmed högre drag kraft under de svåraste förhållandena. Bägge maskinerna är ramstyrda med reklagrad ramled som gör det möjligt att arbeta i trånga utryen. Pendlingen mellan fram- och bakramen ger föraren komfort, stabilitet och suverän styrning på alla underlag, även i ojämn terräng. Den avrundade motvikten gör att maski - nen kan köras i extremt branta sluttning - ar och slänter vilket ger föraren en mång - sidig maskin som är byggd för en mångfald av arbetsplatser och arbets - förhållanden. Stor uteffekt, låg bränsleförbrukning sparar pengar på varje jobb. Förarstyrda differentialspärrar ger optimal dragkraft. 2 Separata hydraulpumpar ger snabba cykeltider.

3 Suverän markfrigång, driv- och dragkraft. Hydraulventil med mjuk, exakt hydraulreglering. Ramstyrning för arbete inom trånga utryen. Mångsidig maskin för arbeten i branta lutningar. 3

4 FÖRMÅGAN ATT BEKVÄMT TA SIG AN ALLA TYPER AV JOBB. Med ett brett urval av redskap tillgängligt kan mo - dellerna L30B Pro och hjälpa dig att göra mer än vad du någonsin trodde var möjligt. Du kom - mer att kunna tackla de olika arbetsuppgifterna i en komfortabel, säker och lyxig hytt som gör ditt arbete mycket säkrare och din arbetsdag mycket kortare. Hydrauliskt redskapsfäste för snabba redskapsbyten. Byte av redskap går snabbt och enkelt med det standardmonterade redskaps - fästet som låter dig byta redskap direkt från förarstolen. Och det finns ett stort urval av redskap att välja mellan, exem - pelvis gafflar, skopor, materialhanterings - arm, sopvals och snöplog. Det finns också adaptrar tillgängliga som gör det möjligt att montera redskap från andra tillverkare på Z-länk systemet vilket ger maskinen ännu större mångsidighet. Släpp loss maskinens kraft och potential med Z-länk systemet vilket ger excep - tionell brytkraft och parallella lyftarms - rörelser. Dubbelverkande lyftcylindrar ökar kraften för optimal lyfthöjd och snabba cykeltider. Och eftersom Z-länk systemet är långt och kompakt har föra ren alltid fri sikt över pallgafflarna, detta gäller naturligtvis också för TP-länkaget som är standard på. Båda maskinerna har ROPS-godkänd hytt med smala hyttstolpar, stora vind rutor och en avrundad bakdel som ger föraren 360º runtomsikt för att förenkla körningen och öka säkerheten. Hytten har stora halkskyddade fotsteg och handtag för säkert insteg till mas ki - nen. Inne i hytten koer du att hitta en av de rymligaste förarplatserna i sin kate - gori, med exceptionell komfort för ökad produktivitet. Lättmanövrerade reglage ger dig koandot över en förarvänlig arbetshäst. Och du koer direkt att kunna övervaka alla funktioner tack vare en välplacerad instrumentpanel. En ergonomisk manöverspak ger smidig hantering av flera funktioner, inklusive lyft, sänkning, skop-fyllning, -tömning, färdriktning och differentialspärrar. Det inbyggda klimatsystemet och inställbar förarstol och rattkonsoll hjälper till att mot verka trötthet. Ett stort utbud av redskap inklusive arm för materialhantering. Kombiskopa (4 i 1). 4 Sopvals.

5 Lättöverskådlig instrumentpanel ger dig full kontroll. Rymlig hytt ger komfort och god sikt. Z-länk systemet ger excellent sikt över redskapen. Halkskyddade fotsteg ger bekvämt, säkert insteg. Ergonomiskt reglage för flera funktioner. 5

6 BESTÅENDE KVALITET ÄR ALLTID LÄTT ATT UNDERHÅLLA. Tillsaans med prestanda och mångsidighet har Volvo L30B Pro och kompakta hjullastare suverän kvalitet och hållbarhet. Mer omsorg och kvalitet finns inbyggt för maximalt utnyttjande. När reparation blir nödvändig erbjuder bägge maski ner na lättillgänglig servicevänlighet för att få dig tillbaka till arbetet snabbare. Varje Volvomaskin byggs med hög kvali - tet och hård kvalitetskontroll och då Volvo använder toppmoderna produkter från sina underleverantörer är du garan terad den högsta kvalitén och tillförlitlig heten. De slitstarka skoptänderna är gjorda hår - dare än någonsin för förbättrad brytför - må ga. Du kan hantera de tuffaste ar bets - lasterna och känna kraften från den direktinsprutade dieselmotorn och den robusta robotsvetsade ramen. Extra skärmbreddare ger dig större flexibilitet och hjultäckning oberoende av däck - storlek. Båda maskinerna är lättåtkomliga för rutin- eller utökad service. Under den uppfällbara motorhuven koer du lätt åt servicepunkter och lätt åtkomliga luft-, olje-, bränsle och hydraul olje filter. Längre serviceintervaller min skar underhålls kost - naderna och håller dig på jobbet i stället för under motorhu ven. Båda maskinerna har kilrear med lång livslängd och en standardmon te rad vattenavskiljare med stor kapacitet som ger optimala prestanda, minimalt slitage och maximal livslängd på maski nen. Den dagliga servicen är enkel med bränslepåfyllning och smörjpunkter åtkomliga från mark - nivån. Hydraulslangarna och de elektriska kab - larna är dragna genom den reklagrade ramleden för maximalt skydd. Denna över lägsna lösning hjälper till att minska risken för kostsam stilleståndstid och re - parationer. Maskinerna är också byggda för säker - het, med ROPS/FOPS godkänd hytt, säkerhetsbälte, hydrostatiskt broms sys - tem, främre och bakre arbetsbelysning och en ljudisolerande motorhuv som skyddar förarens hörsel. Allt saan ta - get bidrar till en säkrare arbetsmiljö både för föraren och för dem som arbetar runt maskinen. Skyddade slangar och kablar för undvikande av kostsam stilleståndstid. Långa serviceintervaller och lättåtkomliga filter. 6 Högkvalitativa komponenter och konstruktion ger lång livslängd.

7 Skoptänderna står för kvalitet och kraft. Lättillgänglighet till motorutryet. Hydrauloljefilter med lång livs längd reducerar kostnaderna. ROPS/FOPS godkänd hytt för säker körning. 7

8 SPECIFIKATIONER Motor Volvo, rak, fyrcylindrig fyrtakts, direktinsprutad dieselmotor med turbo och olje/luftkylning. Uppfyller miljöföreskrifterna EPA Tier 3 / EU Steg IIIA. Luftrening: 1. Pappersfilter med indikator i hytten / 2. Säkerhetsfilter L30B Pro Motor D3.6D D3.6D Bruttoeffekt vid 2300 r/min 2600 r/min SAE J kw - 70,7 hk 59,3 kw - 80,6 hk Nettoeffekt vid 2300 r/min 2600 r/min SAE J DIN ISO ,1 kw - 68,1 hk 55 kw - 75 hk Max vridmoment vid 1600 r/min 1600 r/min SAE J1995 netto 240 Nm 240 Nm DIN ISO Nm 240 Nm Cylindervolym 3620 cm cm 3 Elsystem L30B Pro Spänning / Batterikapacitet 12 V - 88 Ah 12 V - 88 Ah Generatoreffekt W/A W/A Startmotoreffekt 2,2 kw 2,2 kw Kraftöverföring: Hydrostatisk transmission, full Powershift under belastning, både vid byte av färdriktning (framåt och bakåt) och mellan växlarna. Maximal dragkraft kan uppnås på alla växlar. Krypkörnings pedal för variabel hastighetsreglering och kraftfördelning till arbetshydrauliken vid konstant motorvarvtal. Kombispak för ändring av färdriktning, differentialspärr och manövrering av lastaggregatet. Axlar: allhjulsdrift med två stela portalaxlar. Differentialspärrar: hydrauliskt manövrerad 100% differential - spärr i båda axlarna. Ramar: Stabila fram- och bakramar, robotsvetsade. Reklagrad ramled för optimal framkomlighet och dragkraft. L30B Pro Pendling vid hjulet, max Spårvidd Pendlingsvinkel ±10 ±10 Däck / fälgstorlek 365/80R20 /11x20 405/70R20 /13x20 Maximal hastighet (Lågväxlad) (Standard) 1:ans växel framåt/bakåt 6 km/h 8 km/h 2:ans växel framåt/bakåt 20 km/h 30 km/h Bromssystem Färdbroms: tillförlitligt 2-krets bromssystem. 1. Slitagefri hydrostatisk krypbroms. 2. Hjulbroms som ansätts med "krypbromspedalen". I början av pedalrörelsen aktiveras först krypbromsen, i den sista tredjedelen av rörelsen aktiveras hjulbromsen. Parkeringsbroms: central trumbroms. Styrsystem Hydrostatisk styrning. Reklagrad midjestyrning med ändläges - dämpning. Styrvinkel ±40 Styrpump: Kugghjulspump L30B Pro Flöde vid motorvarvtal 25 l/min r/min 29 l/min r/min Arbetstryck Mpa 18,5 MPa 18,5 MPa Hytt Instrumentering: all viktig information är samlad i mitten av förarens synfält. Hydraulsystem Termostatreglerad hydrauloljekrets med integrerat kylsystem. Hydraulisk manöverventil: Servoreglerade, dubbelverkande manöverventiler i tre sektioner med tryckbegränsnings- och chockventiler. 1. Lyftfunktion / 2. Tiltfunktion / 3. Extra funktion för hydrau liska redskap samt det hydrauliska redskapsfästet med öppning, neutral och låsning. Förberedd för 4:e hydraulfunktion för hydrauliska redskap finns som tillval. Hydrauloljefilter: Kombinerat sug- och returfilter med 10 μm filterinsats. Filtren kan bytas utan att hydrauloljetanken behöver töas. Hydraulpump: kugghjulspump L30B Pro Flöde vid motorvarvtal 55 l/min r/min 73 l/min r/min Arbetstryck 25 MPa 25 MPa Lyftarmsystem Kraftfullt Z-länk system. finns också med TP-länk system. L30B Pro Lyftcylindrar / Tiltcylindrar 2/1 2/1 Lyfttid (lastad) 6,5 s 5,5 s Sänktid (tom) 3,5 s 3,5 s Tipptid 1,5 s 1,2 s Fyllningstid 2,0 s 1,5 s Volymer för service L30B Pro Motor 10,5 l 10,5 l Bränsletank 86,0 l 86,0 l Framaxel totalt 12,2 l 12,2 l Bakaxel inkl. fördeln. låda 13,5 l 13,5 l Hydrauloljetank inkl. hydraulsystem 65,0 l 65,0 l 8

9 SPECIFIKATIONER - L30B PRO Z-LÄNK Data med skoptyper L30B Pro med Z-länk system, Z-redskapsfäste och 365/80 R20 däck Volym rågad m 3 Materialdensitet /m 3 Statisk tipplast, rak maskin (ISO / DIS) Statisk tipplast, fullt svängd 40 (ISO / DIS) Hydraulisk lyftkapacitet, max. Brytkraft A Total längd L Lyfthöjd, max. V Skopbredd a 1 Vändradie T Undergrävning H Höjd under tippad skopa M Räckvidd vid max. höjd N Räckvidd, max. Arbetsvikt Data med pallgaffel Tyngdpunktsavstånd 500 Standard (4 i 1) + 1,0 1,1 0, ,0 55,5 53,0 61,0 53,0 53, L30B Pro med Z-länk system, Z-redskapsfäste och 365/80 R20 däck B 4340 C 2150 D 600 F 2740 G 900 J 3060 K 3260 O 70 P 45 R 50 S 140 U 200 X 1482 Y 1835 Z 2960 a a a 4 ±40 Tipplast fullt svängd maskin (ISO / DIS) Max. arbetslast enligt EN 474-3, 60/80% Max arbetslast 80%, transportläge 40º fullt svängd /

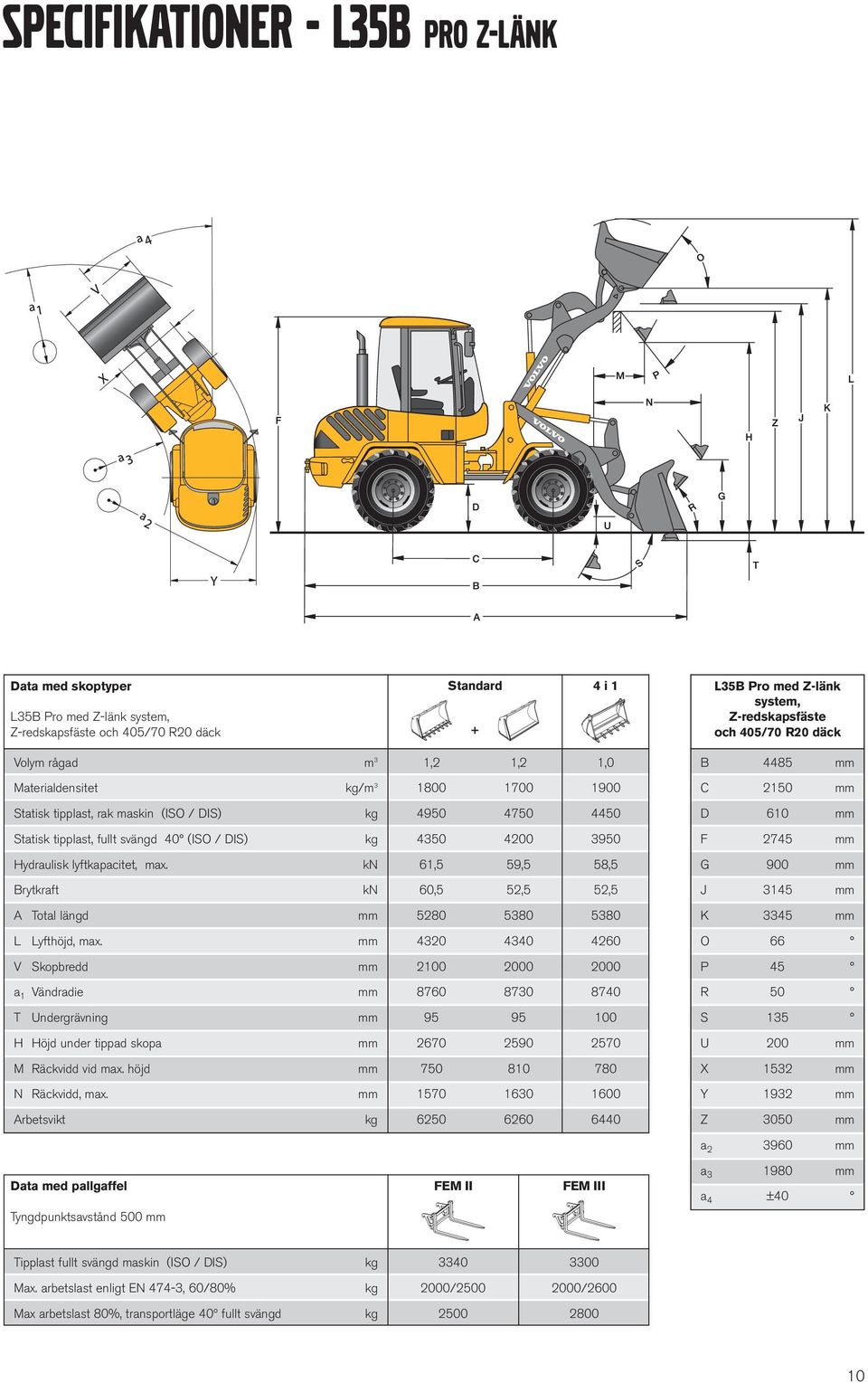

10 SPECIFIKATIONER - L35B PRO Z-LÄNK Data med skoptyper med Z-länk system, Z-redskapsfäste och 405/70 R20 däck Volym rågad m 3 Materialdensitet /m 3 Statisk tipplast, rak maskin (ISO / DIS) Statisk tipplast, fullt svängd 40 (ISO / DIS) Hydraulisk lyftkapacitet, max. Brytkraft A Total längd L Lyfthöjd, max. V Skopbredd a 1 Vändradie T Undergrävning H Höjd under tippad skopa M Räckvidd vid max. höjd N Räckvidd, max. Arbetsvikt Data med pallgaffel Tyngdpunktsavstånd 500 Standard 4 i 1 + 1,2 1,2 1, ,5 59,5 58,5 60,5 52,5 52, FEM II FEM III med Z-länk system, Z-redskapsfäste och 405/70 R20 däck B 4485 C 2150 D 610 F 2745 G 900 J 3145 K 3345 O 66 P 45 R 50 S 135 U 200 X 1532 Y 1932 Z 3050 a a a 4 ±40 Tipplast fullt svängd maskin (ISO / DIS) Max. arbetslast enligt EN 474-3, 60/80% Max arbetslast 80%, transportläge 40º fullt svängd / /

11 SPECIFIKATIONER - L35B PRO TPZ Data med skoptyper med TP- länk system, Z-redskapsfäste och 405/70 R20 däck Volym rågad m 3 Materialdensitet /m 3 Statisk tipplast, rak maskin (ISO / DIS) Statisk tipplast, fullt svängd 40 (ISO / DIS) Hydraulisk lyftkapacitet, max. Brytkraft A Total längd L Lyfthöjd, max. V Skopbredd a 1 Vändradie T Undergrävning H Höjd under tippad skopa M Räckvidd vid max. höjd N Räckvidd, max. Arbetsvikt Data med pallgaffel Tyngdpunktsavstånd 500 Standard 4 i 1 + 1,0 1,2 0, ,0 55,5 54,0 62,5 54,5 59, med TP-länk system, Z-redskapsfäste och 405/70 R20 däck B 4455 C 2150 D 580 F 2715 G 900 J 3100 K 3350 O 63 P 45 R 50 S 58 U 250 X 1532 Y 1932 Z 3020 a a a 4 ±40 Tipplast fullt svängd maskin (ISO / DIS) Max. arbetslast enligt EN 474-3, 60/80% Max arbetslast 80%, transportläge 40º fullt svängd /

12 SPECIFIKATIONER - L35B PRO TPV Data med skoptyper med TP- länk system, V-redskapsfäste och 405/70 R20 däck Volym rågad m 3 Materialdensitet /m 3 Statisk tipplast, rak maskin (ISO / DIS) Statisk tipplast, fullt svängd 40 (ISO / DIS) Hydraulisk lyftkapacitet, max. Brytkraft A Total längd L Lyfthöjd, max. V Skopbredd a 1 Vändradie T Undergrävning H Höjd under tippad skopa M Räckvidd vid max. höjd N Räckvidd, max. Arbetsvikt Data med pallgaffel Tyngdpunktsavstånd 500 Standard 4 i 1 + 1,0 1,2 0, ,0 50,5 49,0 54,5 48,5 51, med TP-länk system, V-redskapsfäste och 405/70 R20 däck B 4455 C 2150 D 580 F 2715 G 850 J 3100 K 3350 O 63 P 45 R 50 S 58 U 250 X 1532 Y 1932 Z 3100 a a a 4 ±40 Tipplast fullt svängd maskin (ISO / DIS) Max. arbetslast enligt EN 474-3, 60/80% Max arbetslast 80%, transportläge 40º fullt svängd /

13 STANDARDUTRUSTNING Motor Dieselmotor, direktinsprutad. Extra bränslefilter med vattenavskiljare. Kallstartsutrustning. Luftfilter av torrtyp. Elsystem L30B Pro: Generator 80 A. : Generator 80 A. Huvudstrålkastare (halogen) assymetriskt hel- och halvljus. Arbetsbelysning (2 fram / bak åt höger). Parkeringsljus. Bakljus. Bromsljus. Körriktningsvisare. Varningsblinkers. Backljus. Hyttbelysning. Instrumentering och manöverorgan: Manöverspak (Kombispak). 12 Volt uttag för tillbehör. Signalhorn. Strömställare för varningsblinkers. Startspärr. Analog LED-information för: Bränslenivå. Motortemperatur Hydrauloljetemperatur. Belysta symboler (färgkodade) för: Färdriktning (framåt / bakåt). Körriktningsvisare (vänster / höger). Förvärmning. Helljus. Differentialspärrar. Belysta symboler (röd) med ljudsignal för: Parkeringsbroms. Igensatt luftfilter. Hydrauloljetemperatur. Motortemperatur. Motoroljetryck. Laddning. Returoljefilter. Strömställare med symboler och inbyggda lysdioder för: Parkeringsljus. Arbetsbelysning (framåt/bakåt). Bakrutetorkare. Roterande varningsljus. Lastarmsfjädring. Manövrering av Volvo redskapsfäste (TPV). Aktivering av fram/backfunktionen i kombispaken. Digital LEDindikering aktiverad med dubbelverkande strömställare för: Åtkomst till service och funktions - information. Kontroll av stöldskyddet. Drivlina Hydrostatisk kraftöverföring. Förarmanövrerad 100% differentialspärr Däck: L30B Pro 365/80 R20 405/70 R20 Hyttens utsida ROPS/FOPS-hytt med guiupphäng ning. In/utgång åt två sidor. Låsbara dörrar. Tonat säkerhetsglas runtom. Vindrutetorkare (fram/bakruta). Vindrutespolare (fram/bakruta). Skjutfönster i vänster dörr. Uppställningsbara dörrar. Yttre backspeglar (höger/vänster). Hyttens insida 4-vägs inställbar förarstol. Justerbar rattkonsoll. Säkerhetsbälte. Solskydd. Värmeanläggning med friskluftsfilter och defroster (fram/bak). Hyttventilation. Förberedd för luftkonditionering. Förvaringsfack i hytten. Hydraulsystem Kugghjulspump. Manöverventil med tre sektioner. 3:e hydraulfunktion. Lastaggregat Skopvinkelindikator. Hydrauliskt redskapsfäste. Kaross Stänkskärmar fram/bak. Låsbar motorhuv. Vertikalt avgasrör. Bogseranordning. Lyftöglor. Service och underhåll Verktygssats. Hjulmutternyckel. Internationella standarder för maskin- och tillverkningskvalitet: Kvalitet: DIN/ISO Säkerhet: CE - Kriterierna. Maskindirektivet 98/37/EC ROPS ISO 3471 FOPS ISO Totalvikt ISO Tipplast / Nyttolast: ISO / DIS EMC (Elektromagnetisk kompabilitet) 89/336 plus tillägg. Miljö: DIN/ISO Ljudisolering: 2000/14EC. Tyskt miljögodkännande lågt buller RAL UZ 53 (20 km/h versionen). EXTRA UTRUSTNINGAR (Standard på vissa marknader) Motorutrustning Förvärmare. Förrenare till luftfilter (Turbo II). Oljebadsluftrenare. Filter för partiklar i avgaserna. Hytt Handgas. Handmanövrerad krypkörningsventil. Luftkonditionering. Radio. Arbetsbelysning (1 bakåt, vänster). Luftfjädrad förarstol. Hydraulsys tem Hydraulisk koppling för 3:e hydraulkrets. 4:e hydraulkrets. Extra hydraulpump. Miljö Första påfyllning av biologiskt nedbrytbar hydraulolja. Utrustning för låg ljudnivå. Skärmbreddare. Säkerhet Stöldskydd. Skyddsgaller för: Huvudstrålkastare. Arbetsbelysning. Bakljus. Roterande varningsljus. Akustisk backsignal. 13

14 Volvos anläggnings-maskiner är speciella. De är designade och utformade på ett speciellt sätt och omfattas av ett unikt servicenätverk. Det speciella med Volvo är vår 170 år långa ingenjörskonst. En ingenjörskonst där vår miljö och de som verkligen använder maskinerna sätts i främsta ledet. Resultatet är säkra, bekväma och effektiva maskiner. Från vår mångåriga erfarenhet har det vuxit fram en bred maskinpark och ett globalt servicenät som hjälper dig att uträtta mer. Människor runt omkring i världen är stolta över att använda Volvo. Vi är stolta över det som gör Volvo speciellt - More care. Built In. Alla produkter marknadsföres inte på samtliga marknader. Vi förbehåller oss rätt till ändringar i specifikation och utförande utan särskilt meddelande. Illustrationerna visar ej alltid maskin i standardutförande. Construction Equipment Ref No Swedish Printed in Sweden Volvo, Belley CWL
