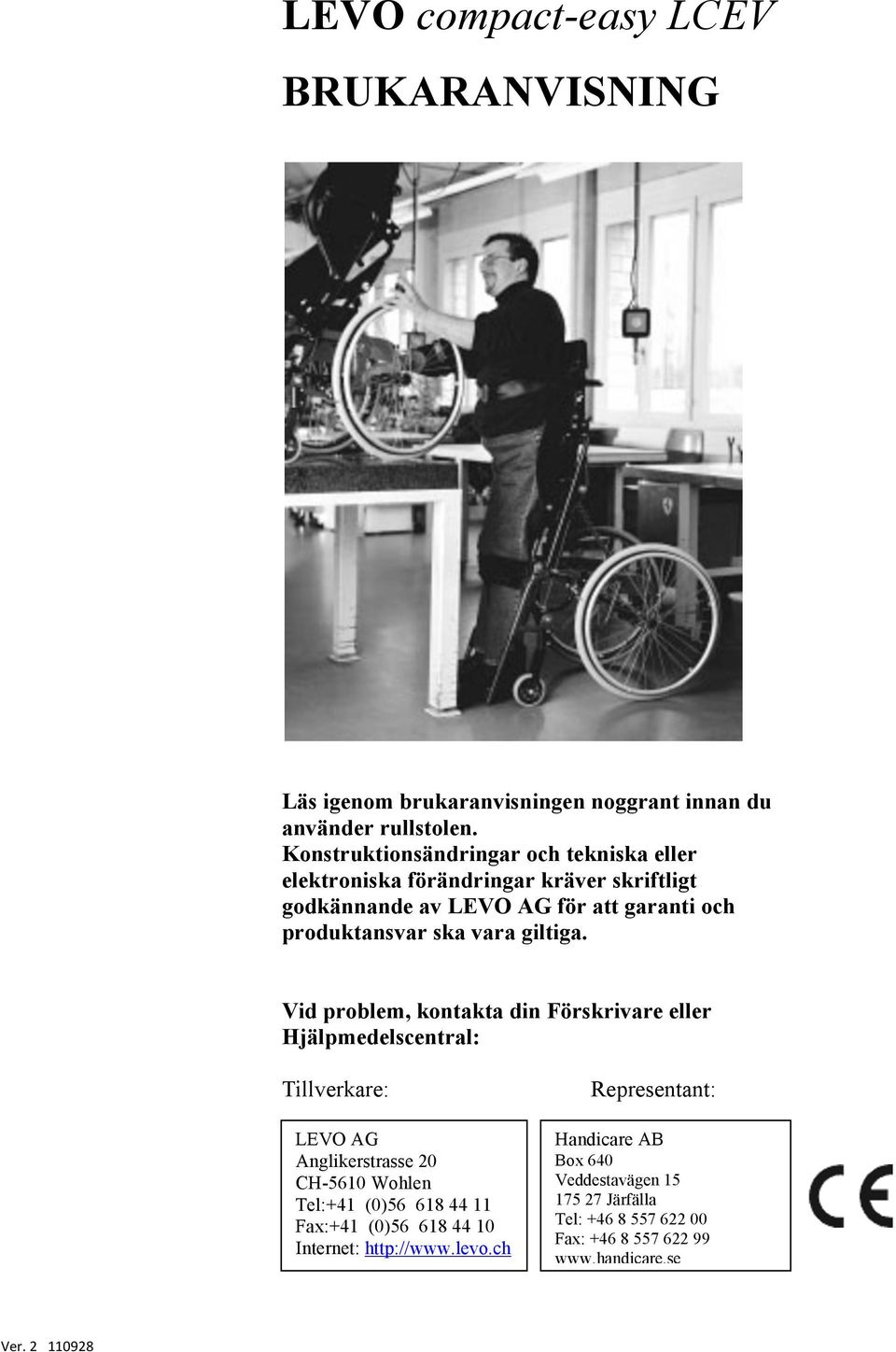

1 LEVO compact-easy LCEV BRUKARANVISNING Läs igenom brukaranvisningen noggrant innan du använder rullstolen. Konstruktionsändringar och tekniska eller elektroniska förändringar kräver skriftligt godkännande av LEVO AG för att garanti och produktansvar ska vara giltiga. Vid problem, kontakta din Förskrivare eller Hjälpmedelscentral: Tillverkare: LEVO AG Anglikerstrasse 20 CH-5610 Wohlen Tel:+41 (0) Fax:+41 (0) Internet: Representant: Handicare AB Box 640 Veddestavägen Järfälla Tel: Fax: Ver

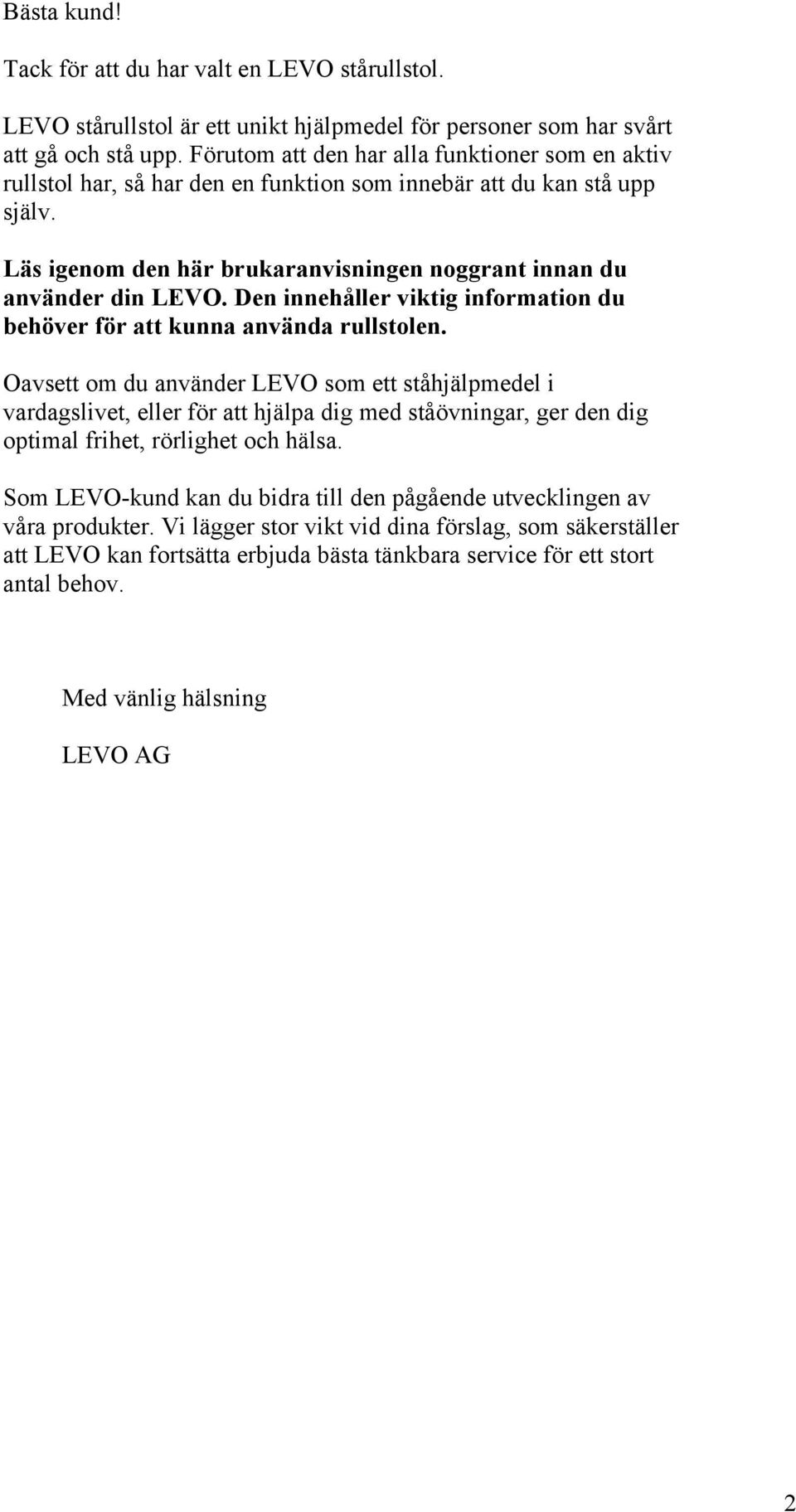

2 Bästa kund! Tack för att du har valt en LEVO stårullstol. LEVO stårullstol är ett unikt hjälpmedel för personer som har svårt att gå och stå upp. Förutom att den har alla funktioner som en aktiv rullstol har, så har den en funktion som innebär att du kan stå upp själv. Läs igenom den här brukaranvisningen noggrant innan du använder din LEVO. Den innehåller viktig information du behöver för att kunna använda rullstolen. Oavsett om du använder LEVO som ett ståhjälpmedel i vardagslivet, eller för att hjälpa dig med ståövningar, ger den dig optimal frihet, rörlighet och hälsa. Som LEVO-kund kan du bidra till den pågående utvecklingen av våra produkter. Vi lägger stor vikt vid dina förslag, som säkerställer att LEVO kan fortsätta erbjuda bästa tänkbara service för ett stort antal behov. Med vänlig hälsning LEVO AG 2

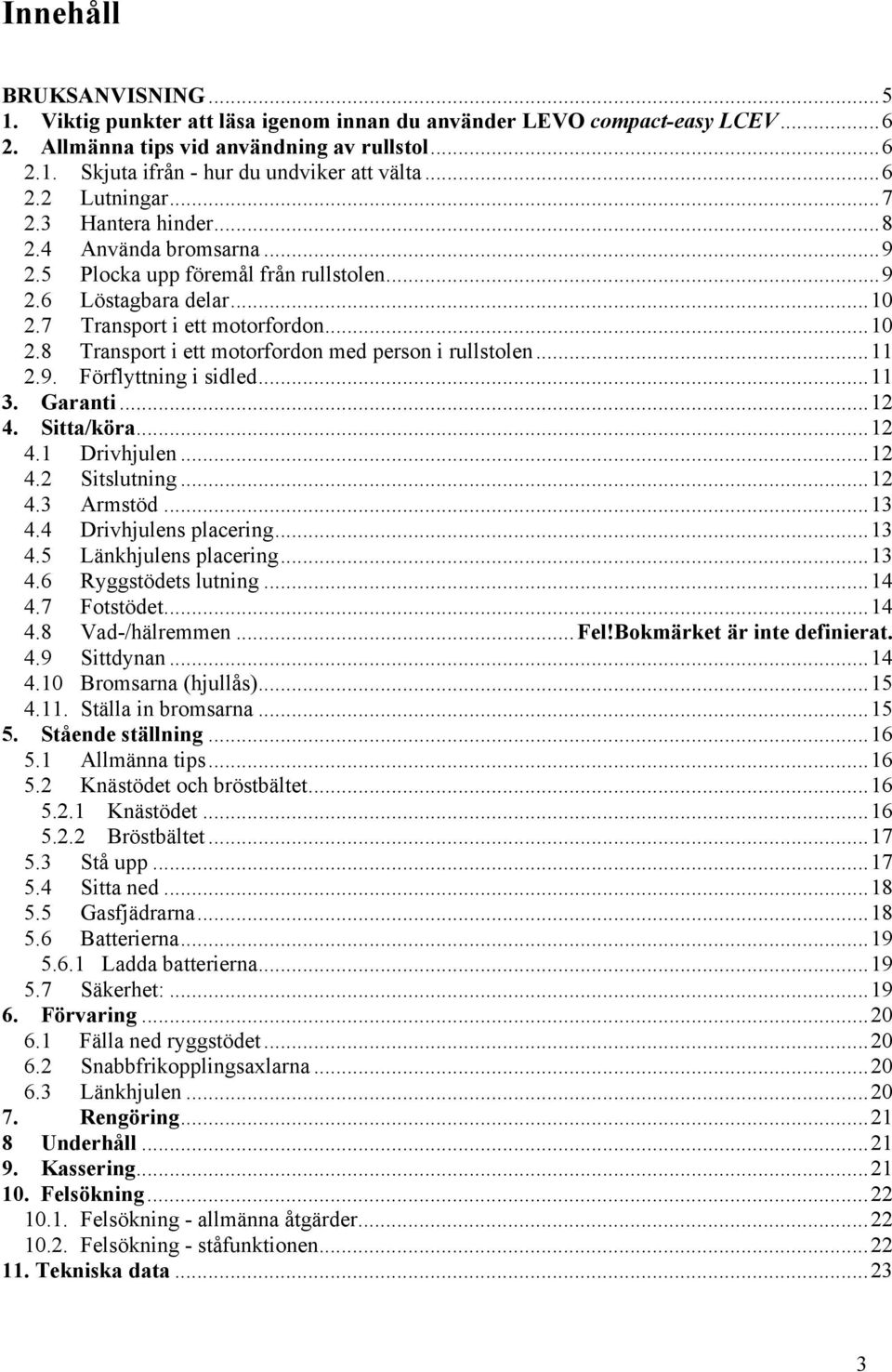

3 Innehåll BRUKSANVISNING Viktig punkter att läsa igenom innan du använder LEVO compact-easy LCEV Allmänna tips vid användning av rullstol Skjuta ifrån - hur du undviker att välta Lutningar Hantera hinder Använda bromsarna Plocka upp föremål från rullstolen Löstagbara delar Transport i ett motorfordon Transport i ett motorfordon med person i rullstolen Förflyttning i sidled Garanti Sitta/köra Drivhjulen Sitslutning Armstöd Drivhjulens placering Länkhjulens placering Ryggstödets lutning Fotstödet Vad-/hälremmen...Fel!Bokmärket är inte definierat. 4.9 Sittdynan Bromsarna (hjullås) Ställa in bromsarna Stående ställning Allmänna tips Knästödet och bröstbältet Knästödet Bröstbältet Stå upp Sitta ned Gasfjädrarna Batterierna Ladda batterierna Säkerhet: Förvaring Fälla ned ryggstödet Snabbfrikopplingsaxlarna Länkhjulen Rengöring Underhåll Kassering Felsökning Felsökning - allmänna åtgärder Felsökning - ståfunktionen Tekniska data

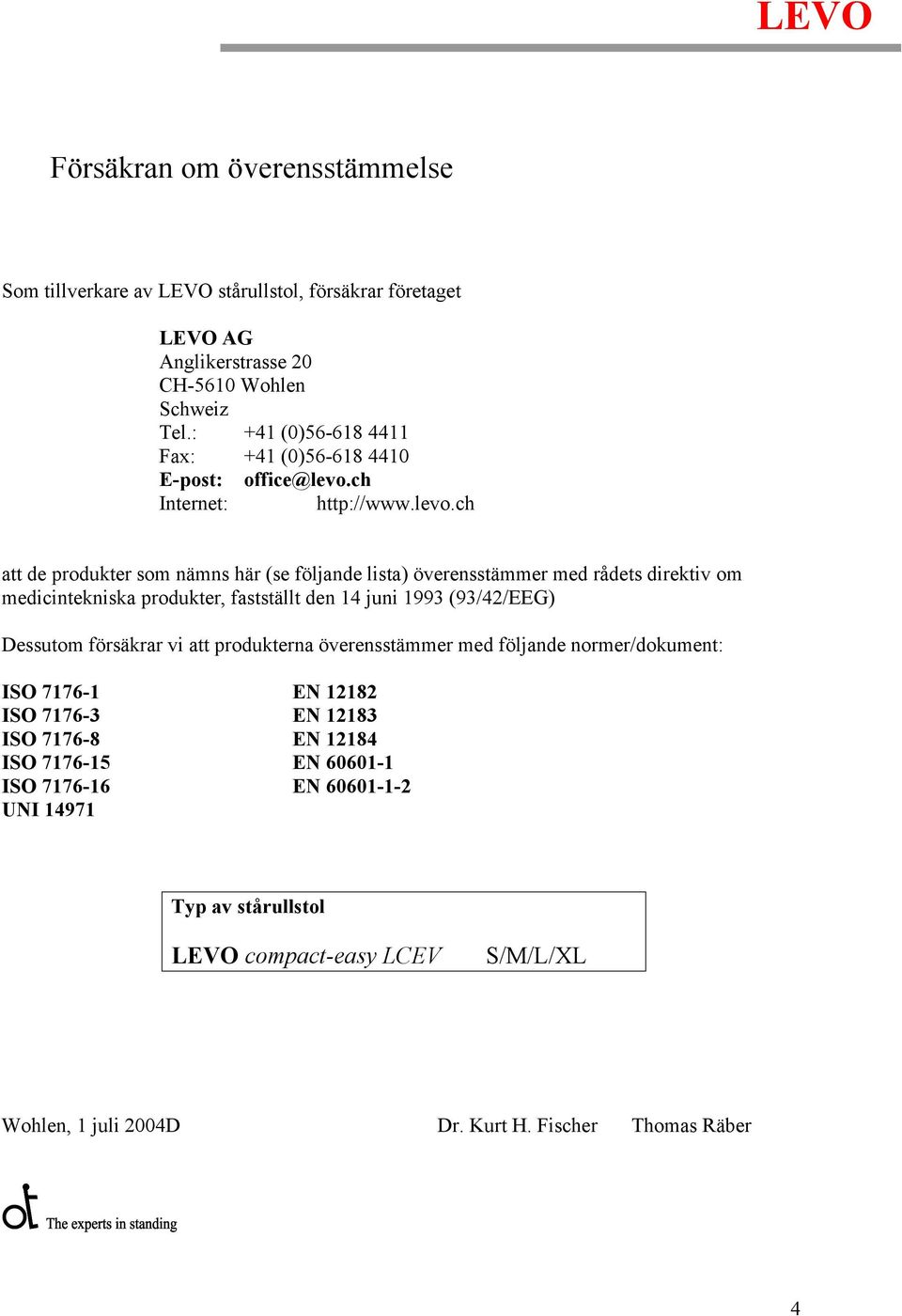

4 LEVO Försäkran om överensstämmelse Som tillverkare av LEVO stårullstol, försäkrar företaget LEVO AG Anglikerstrasse 20 CH-5610 Wohlen Schweiz Tel.: +41 (0) Fax: +41 (0) E-post: Internet: att de produkter som nämns här (se följande lista) överensstämmer med rådets direktiv om medicintekniska produkter, fastställt den 14 juni 1993 (93/42/EEG) Dessutom försäkrar vi att produkterna överensstämmer med följande normer/dokument: ISO EN ISO EN ISO EN ISO EN ISO EN UNI Typ av stårullstol LEVO compact-easy LCEV S/M/L/XL Wohlen, 1 juli 2004D Dr. Kurt H. Fischer Thomas Räber 4

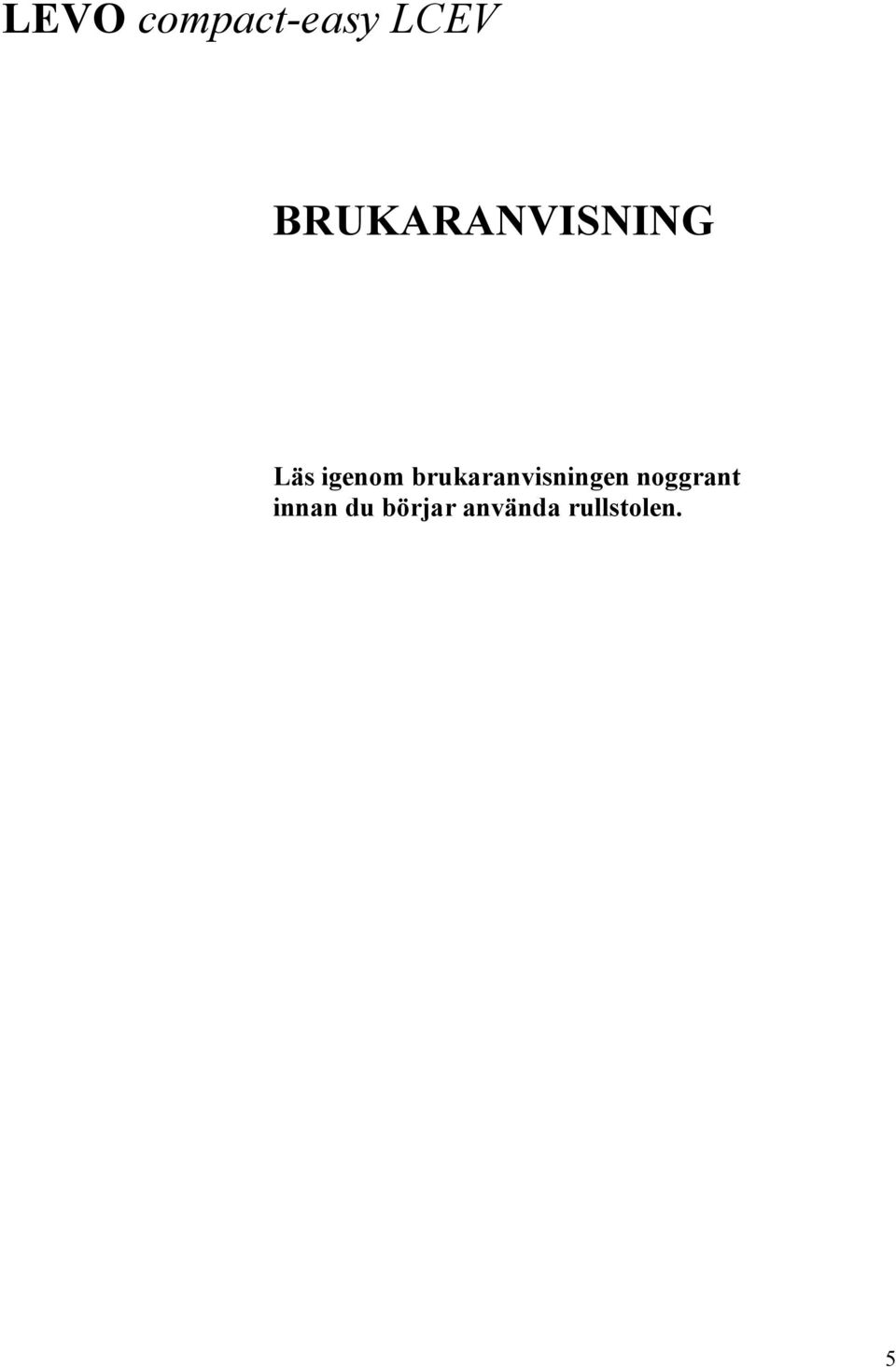

5 LEVO compact-easy LCEV BRUKARANVISNING Läs igenom brukaranvisningen noggrant innan du börjar använda rullstolen. 5

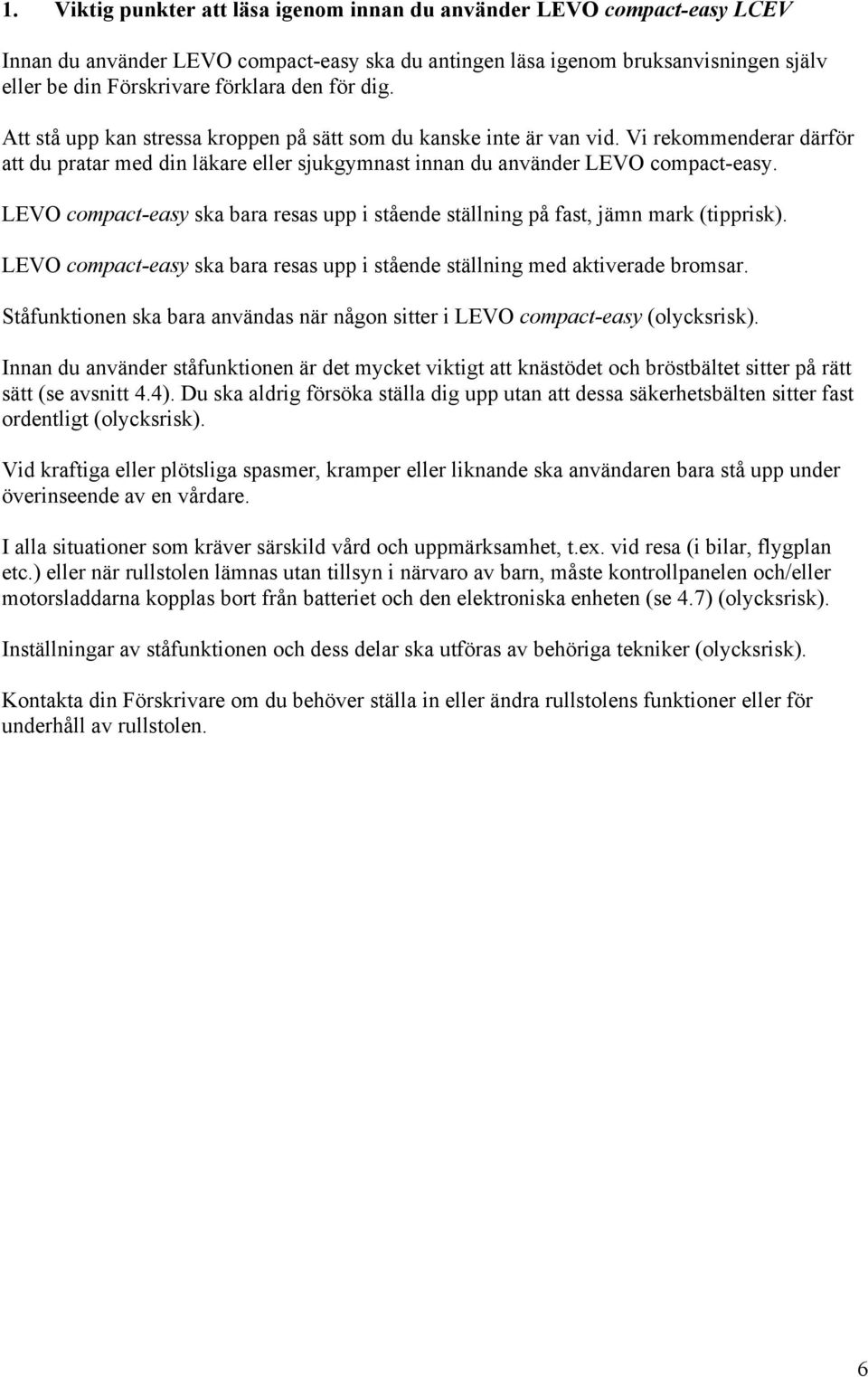

6 1. Viktig punkter att läsa igenom innan du använder LEVO compact-easy LCEV Innan du använder LEVO compact-easy ska du antingen läsa igenom bruksanvisningen själv eller be din Förskrivare förklara den för dig. Att stå upp kan stressa kroppen på sätt som du kanske inte är van vid. Vi rekommenderar därför att du pratar med din läkare eller sjukgymnast innan du använder LEVO compact-easy. LEVO compact-easy ska bara resas upp i stående ställning på fast, jämn mark (tipprisk). LEVO compact-easy ska bara resas upp i stående ställning med aktiverade bromsar. Ståfunktionen ska bara användas när någon sitter i LEVO compact-easy (olycksrisk). Innan du använder ståfunktionen är det mycket viktigt att knästödet och bröstbältet sitter på rätt sätt (se avsnitt 4.4). Du ska aldrig försöka ställa dig upp utan att dessa säkerhetsbälten sitter fast ordentligt (olycksrisk). Vid kraftiga eller plötsliga spasmer, kramper eller liknande ska användaren bara stå upp under överinseende av en vårdare. I alla situationer som kräver särskild vård och uppmärksamhet, t.ex. vid resa (i bilar, flygplan etc.) eller när rullstolen lämnas utan tillsyn i närvaro av barn, måste kontrollpanelen och/eller motorsladdarna kopplas bort från batteriet och den elektroniska enheten (se 4.7) (olycksrisk). Inställningar av ståfunktionen och dess delar ska utföras av behöriga tekniker (olycksrisk). Kontakta din Förskrivare om du behöver ställa in eller ändra rullstolens funktioner eller för underhåll av rullstolen. 6

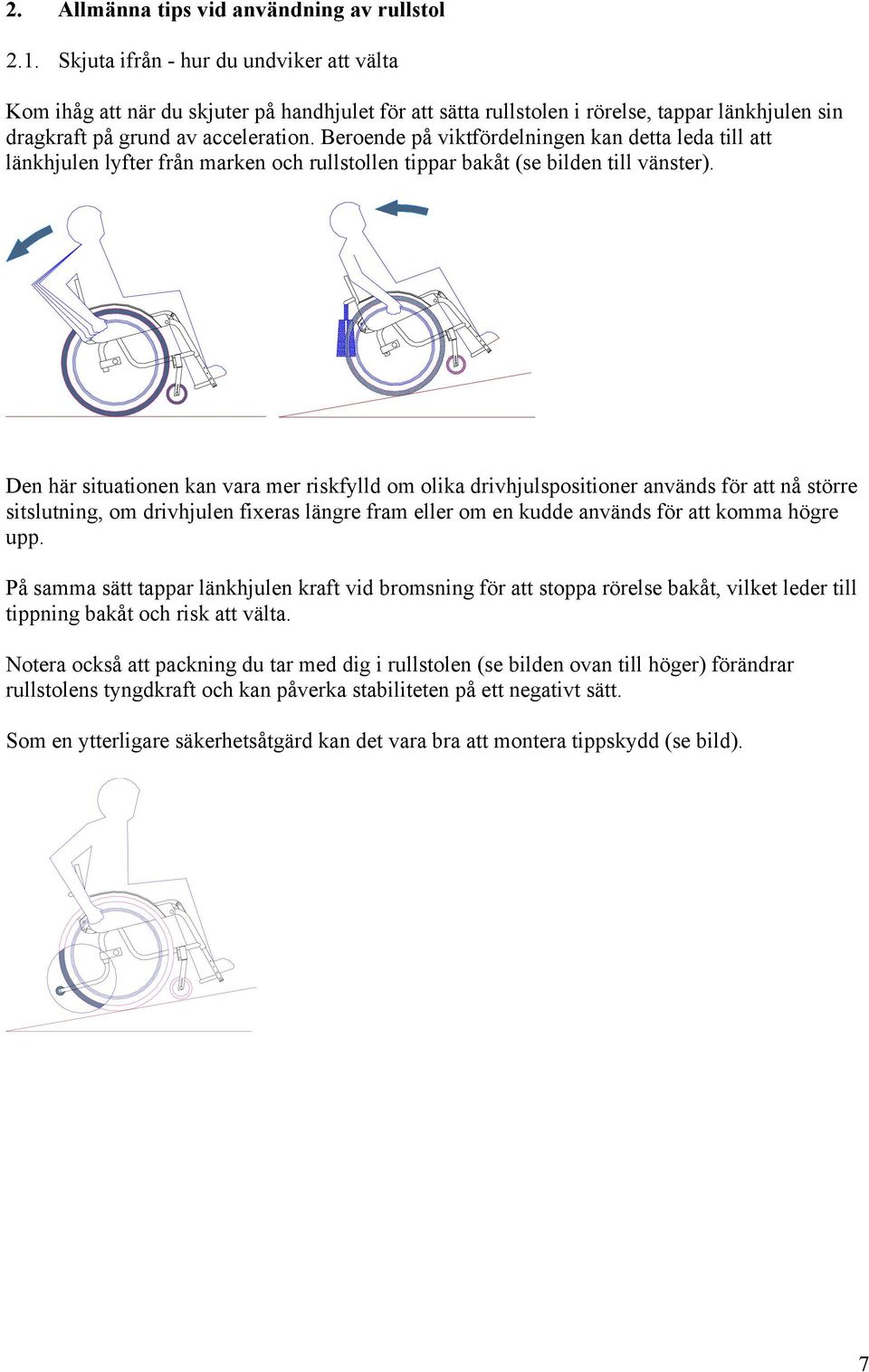

7 2. Allmänna tips vid användning av rullstol 2.1. Skjuta ifrån - hur du undviker att välta Kom ihåg att när du skjuter på handhjulet för att sätta rullstolen i rörelse, tappar länkhjulen sin dragkraft på grund av acceleration. Beroende på viktfördelningen kan detta leda till att länkhjulen lyfter från marken och rullstollen tippar bakåt (se bilden till vänster). Den här situationen kan vara mer riskfylld om olika drivhjulspositioner används för att nå större sitslutning, om drivhjulen fixeras längre fram eller om en kudde används för att komma högre upp. På samma sätt tappar länkhjulen kraft vid bromsning för att stoppa rörelse bakåt, vilket leder till tippning bakåt och risk att välta. Notera också att packning du tar med dig i rullstolen (se bilden ovan till höger) förändrar rullstolens tyngdkraft och kan påverka stabiliteten på ett negativt sätt. Som en ytterligare säkerhetsåtgärd kan det vara bra att montera tippskydd (se bild). 7

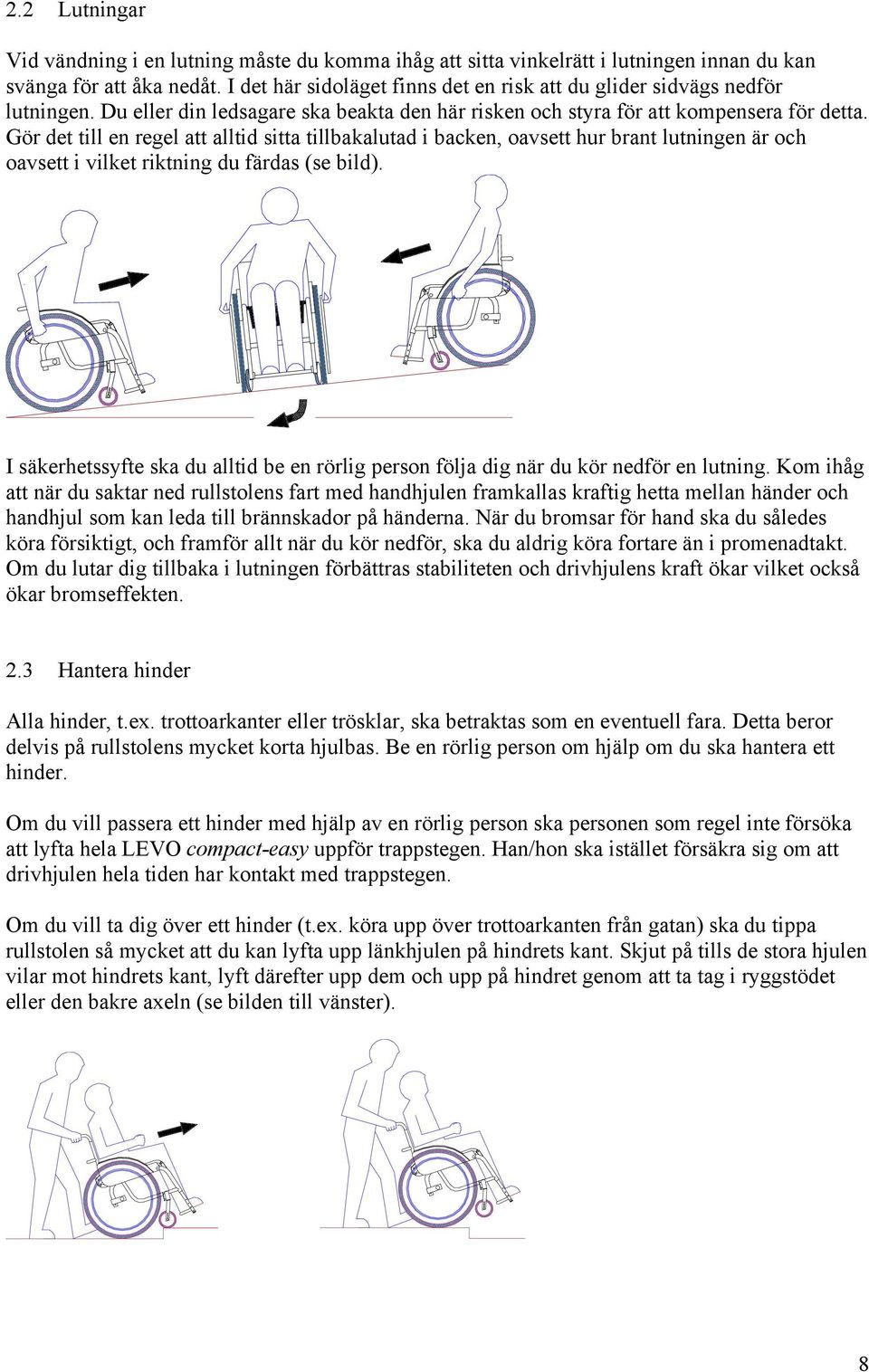

8 2.2 Lutningar Vid vändning i en lutning måste du komma ihåg att sitta vinkelrätt i lutningen innan du kan svänga för att åka nedåt. I det här sidoläget finns det en risk att du glider sidvägs nedför lutningen. Du eller din ledsagare ska beakta den här risken och styra för att kompensera för detta. Gör det till en regel att alltid sitta tillbakalutad i backen, oavsett hur brant lutningen är och oavsett i vilket riktning du färdas (se bild). I säkerhetssyfte ska du alltid be en rörlig person följa dig när du kör nedför en lutning. Kom ihåg att när du saktar ned rullstolens fart med handhjulen framkallas kraftig hetta mellan händer och handhjul som kan leda till brännskador på händerna. När du bromsar för hand ska du således köra försiktigt, och framför allt när du kör nedför, ska du aldrig köra fortare än i promenadtakt. Om du lutar dig tillbaka i lutningen förbättras stabiliteten och drivhjulens kraft ökar vilket också ökar bromseffekten. 2.3 Hantera hinder Alla hinder, t.ex. trottoarkanter eller trösklar, ska betraktas som en eventuell fara. Detta beror delvis på rullstolens mycket korta hjulbas. Be en rörlig person om hjälp om du ska hantera ett hinder. Om du vill passera ett hinder med hjälp av en rörlig person ska personen som regel inte försöka att lyfta hela LEVO compact-easy uppför trappstegen. Han/hon ska istället försäkra sig om att drivhjulen hela tiden har kontakt med trappstegen. Om du vill ta dig över ett hinder (t.ex. köra upp över trottoarkanten från gatan) ska du tippa rullstolen så mycket att du kan lyfta upp länkhjulen på hindrets kant. Skjut på tills de stora hjulen vilar mot hindrets kant, lyft därefter upp dem och upp på hindret genom att ta tag i ryggstödet eller den bakre axeln (se bilden till vänster). 8

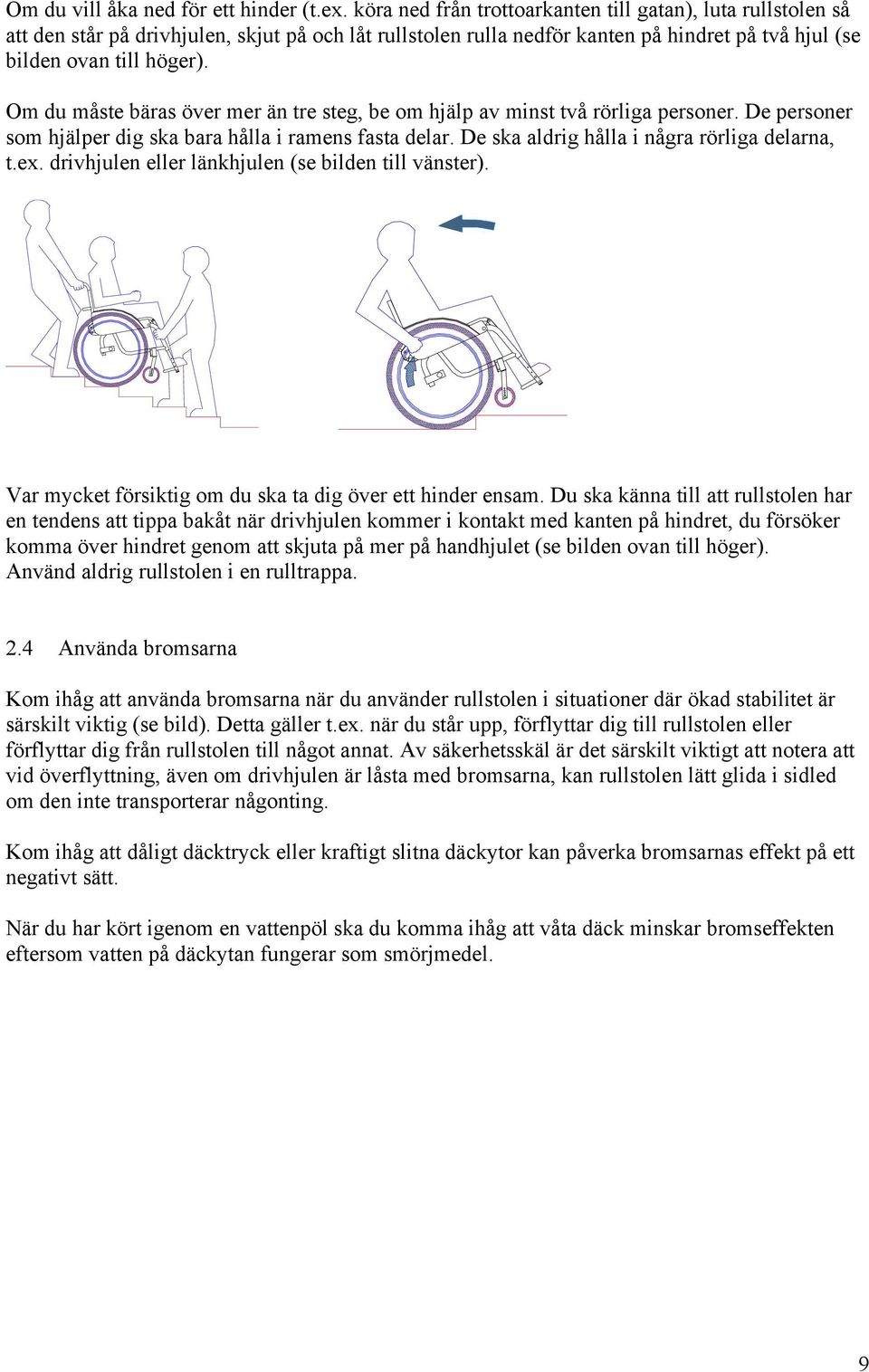

9 Om du vill åka ned för ett hinder (t.ex. köra ned från trottoarkanten till gatan), luta rullstolen så att den står på drivhjulen, skjut på och låt rullstolen rulla nedför kanten på hindret på två hjul (se bilden ovan till höger). Om du måste bäras över mer än tre steg, be om hjälp av minst två rörliga personer. De personer som hjälper dig ska bara hålla i ramens fasta delar. De ska aldrig hålla i några rörliga delarna, t.ex. drivhjulen eller länkhjulen (se bilden till vänster). Var mycket försiktig om du ska ta dig över ett hinder ensam. Du ska känna till att rullstolen har en tendens att tippa bakåt när drivhjulen kommer i kontakt med kanten på hindret, du försöker komma över hindret genom att skjuta på mer på handhjulet (se bilden ovan till höger). Använd aldrig rullstolen i en rulltrappa. 2.4 Använda bromsarna Kom ihåg att använda bromsarna när du använder rullstolen i situationer där ökad stabilitet är särskilt viktig (se bild). Detta gäller t.ex. när du står upp, förflyttar dig till rullstolen eller förflyttar dig från rullstolen till något annat. Av säkerhetsskäl är det särskilt viktigt att notera att vid överflyttning, även om drivhjulen är låsta med bromsarna, kan rullstolen lätt glida i sidled om den inte transporterar någonting. Kom ihåg att dåligt däcktryck eller kraftigt slitna däckytor kan påverka bromsarnas effekt på ett negativt sätt. När du har kört igenom en vattenpöl ska du komma ihåg att våta däck minskar bromseffekten eftersom vatten på däckytan fungerar som smörjmedel. 9

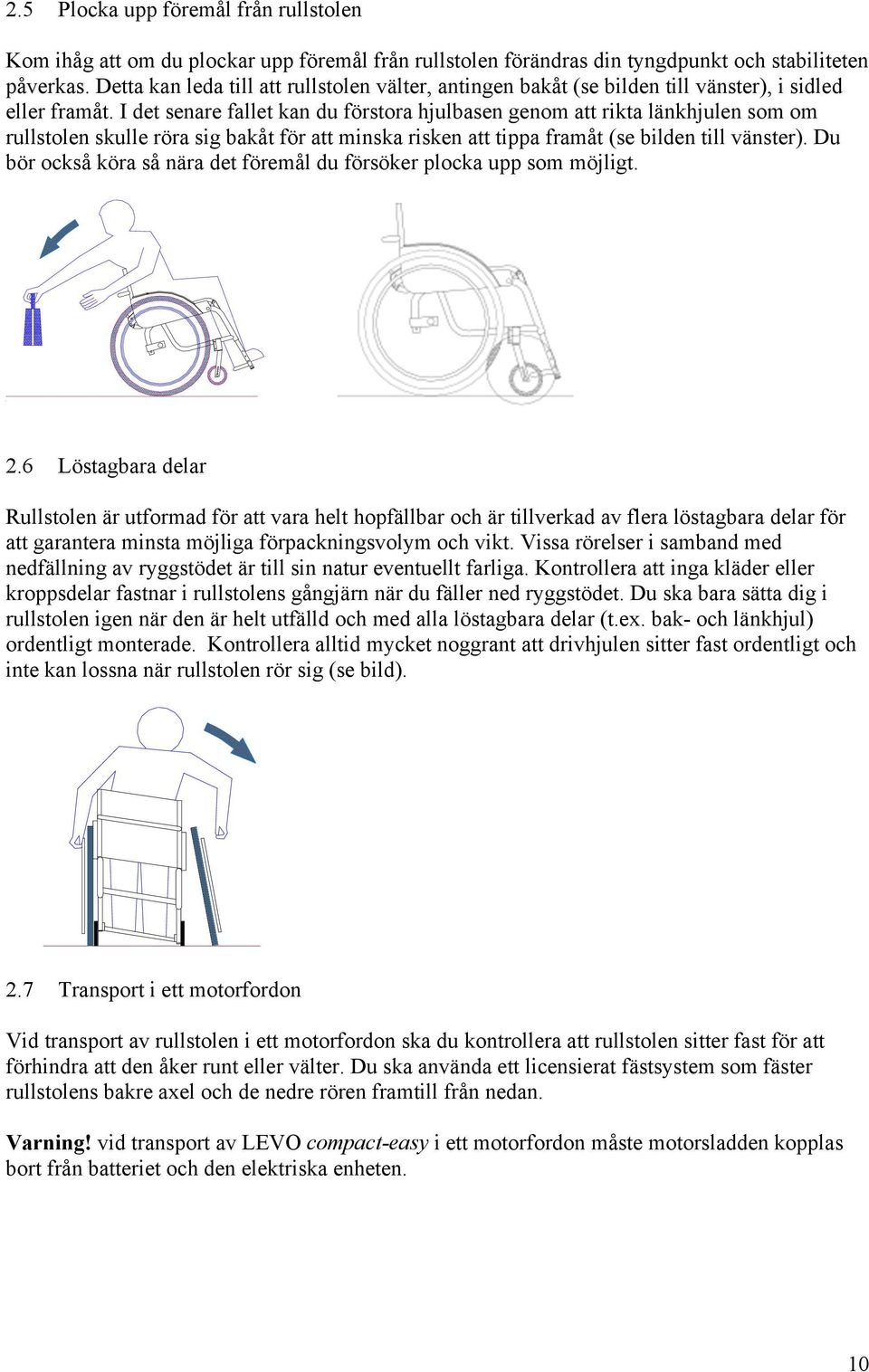

10 2.5 Plocka upp föremål från rullstolen Kom ihåg att om du plockar upp föremål från rullstolen förändras din tyngdpunkt och stabiliteten påverkas. Detta kan leda till att rullstolen välter, antingen bakåt (se bilden till vänster), i sidled eller framåt. I det senare fallet kan du förstora hjulbasen genom att rikta länkhjulen som om rullstolen skulle röra sig bakåt för att minska risken att tippa framåt (se bilden till vänster). Du bör också köra så nära det föremål du försöker plocka upp som möjligt. 2.6 Löstagbara delar Rullstolen är utformad för att vara helt hopfällbar och är tillverkad av flera löstagbara delar för att garantera minsta möjliga förpackningsvolym och vikt. Vissa rörelser i samband med nedfällning av ryggstödet är till sin natur eventuellt farliga. Kontrollera att inga kläder eller kroppsdelar fastnar i rullstolens gångjärn när du fäller ned ryggstödet. Du ska bara sätta dig i rullstolen igen när den är helt utfälld och med alla löstagbara delar (t.ex. bak- och länkhjul) ordentligt monterade. Kontrollera alltid mycket noggrant att drivhjulen sitter fast ordentligt och inte kan lossna när rullstolen rör sig (se bild). 2.7 Transport i ett motorfordon Vid transport av rullstolen i ett motorfordon ska du kontrollera att rullstolen sitter fast för att förhindra att den åker runt eller välter. Du ska använda ett licensierat fästsystem som fäster rullstolens bakre axel och de nedre rören framtill från nedan. Varning! vid transport av LEVO compact-easy i ett motorfordon måste motorsladden kopplas bort från batteriet och den elektriska enheten. 10

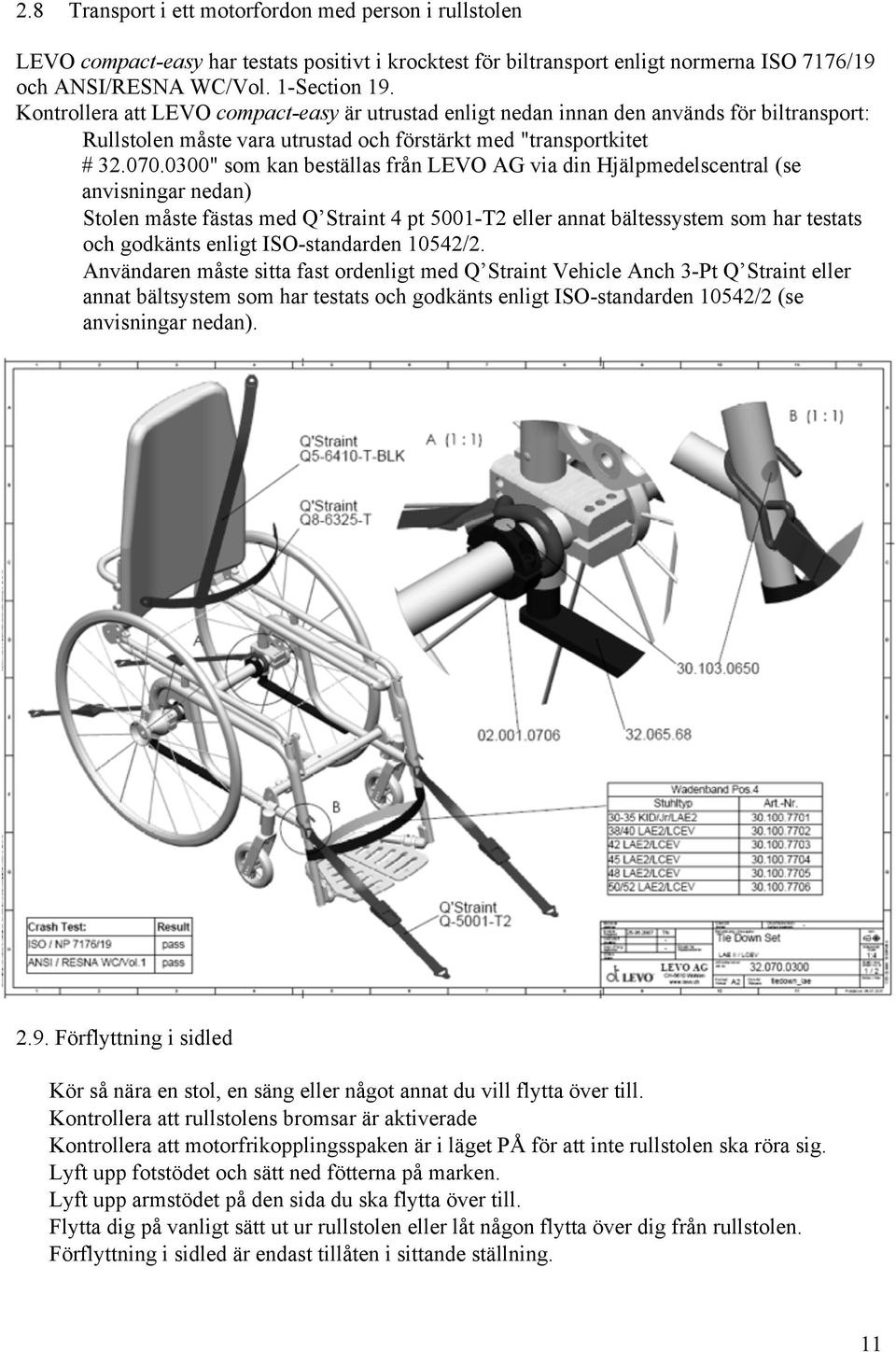

11 2.8 Transport i ett motorfordon med person i rullstolen LEVO compact-easy har testats positivt i krocktest för biltransport enligt normerna ISO 7176/19 och ANSI/RESNA WC/Vol. 1-Section 19. Kontrollera att LEVO compact-easy är utrustad enligt nedan innan den används för biltransport: Rullstolen måste vara utrustad och förstärkt med "transportkitet # " som kan beställas från LEVO AG via din Hjälpmedelscentral (se anvisningar nedan) Stolen måste fästas med Q Straint 4 pt 5001-T2 eller annat bältessystem som har testats och godkänts enligt ISO-standarden 10542/2. Användaren måste sitta fast ordenligt med Q Straint Vehicle Anch 3-Pt Q Straint eller annat bältsystem som har testats och godkänts enligt ISO-standarden 10542/2 (se anvisningar nedan) Förflyttning i sidled Kör så nära en stol, en säng eller något annat du vill flytta över till. Kontrollera att rullstolens bromsar är aktiverade Kontrollera att motorfrikopplingsspaken är i läget PÅ för att inte rullstolen ska röra sig. Lyft upp fotstödet och sätt ned fötterna på marken. Lyft upp armstödet på den sida du ska flytta över till. Flytta dig på vanligt sätt ut ur rullstolen eller låt någon flytta över dig från rullstolen. Förflyttning i sidled är endast tillåten i sittande ställning. 11

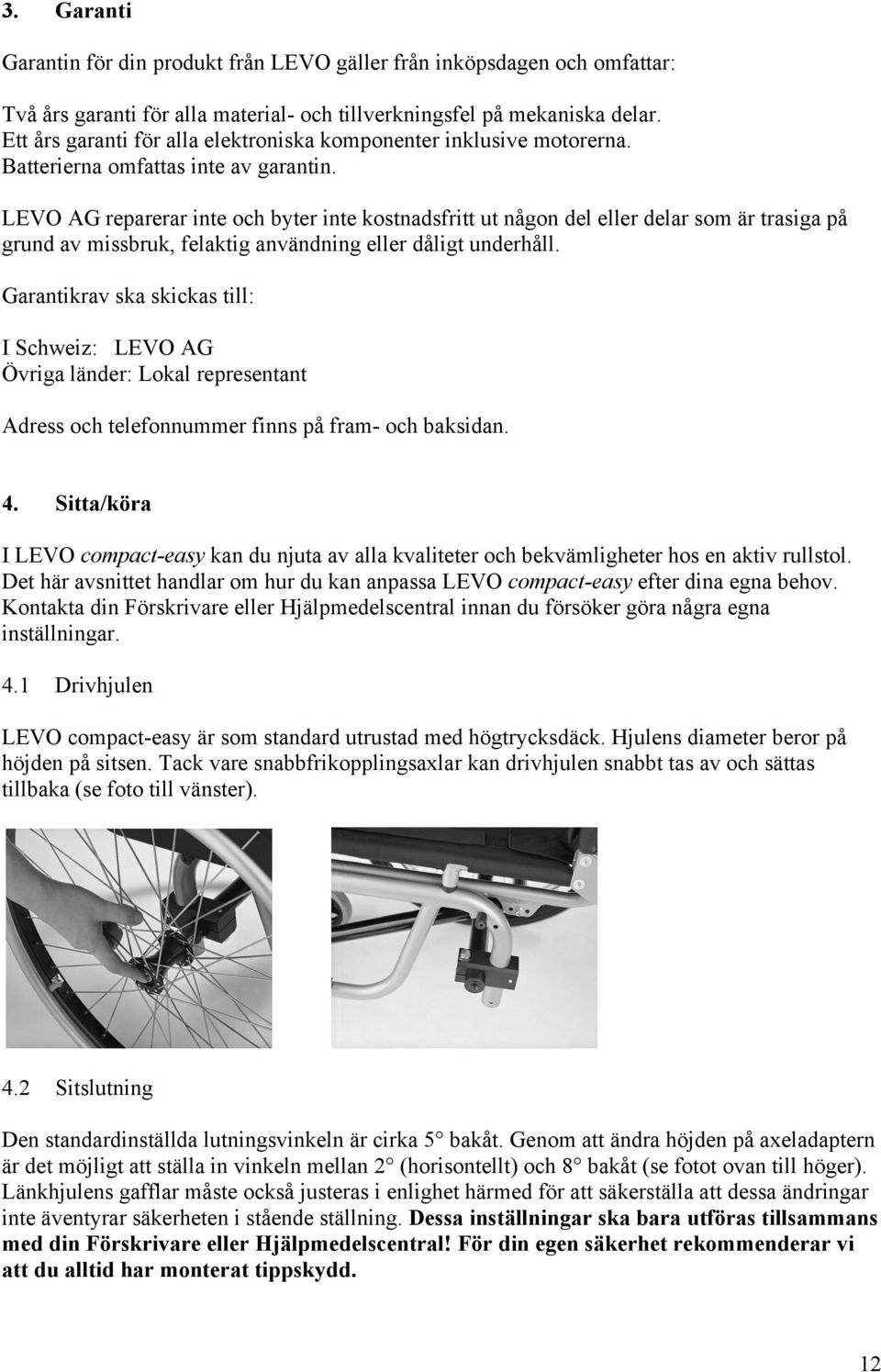

12 3. Garanti Garantin för din produkt från LEVO gäller från inköpsdagen och omfattar: Två års garanti för alla material- och tillverkningsfel på mekaniska delar. Ett års garanti för alla elektroniska komponenter inklusive motorerna. Batterierna omfattas inte av garantin. LEVO AG reparerar inte och byter inte kostnadsfritt ut någon del eller delar som är trasiga på grund av missbruk, felaktig användning eller dåligt underhåll. Garantikrav ska skickas till: I Schweiz: LEVO AG Övriga länder: Lokal representant Adress och telefonnummer finns på fram- och baksidan. 4. Sitta/köra I LEVO compact-easy kan du njuta av alla kvaliteter och bekvämligheter hos en aktiv rullstol. Det här avsnittet handlar om hur du kan anpassa LEVO compact-easy efter dina egna behov. Kontakta din Förskrivare eller Hjälpmedelscentral innan du försöker göra några egna inställningar. 4.1 Drivhjulen LEVO compact-easy är som standard utrustad med högtrycksdäck. Hjulens diameter beror på höjden på sitsen. Tack vare snabbfrikopplingsaxlar kan drivhjulen snabbt tas av och sättas tillbaka (se foto till vänster). 4.2 Sitslutning Den standardinställda lutningsvinkeln är cirka 5 bakåt. Genom att ändra höjden på axeladaptern är det möjligt att ställa in vinkeln mellan 2 (horisontellt) och 8 bakåt (se fotot ovan till höger). Länkhjulens gafflar måste också justeras i enlighet härmed för att säkerställa att dessa ändringar inte äventyrar säkerheten i stående ställning. Dessa inställningar ska bara utföras tillsammans med din Förskrivare eller Hjälpmedelscentral! För din egen säkerhet rekommenderar vi att du alltid har monterat tippskydd. 12

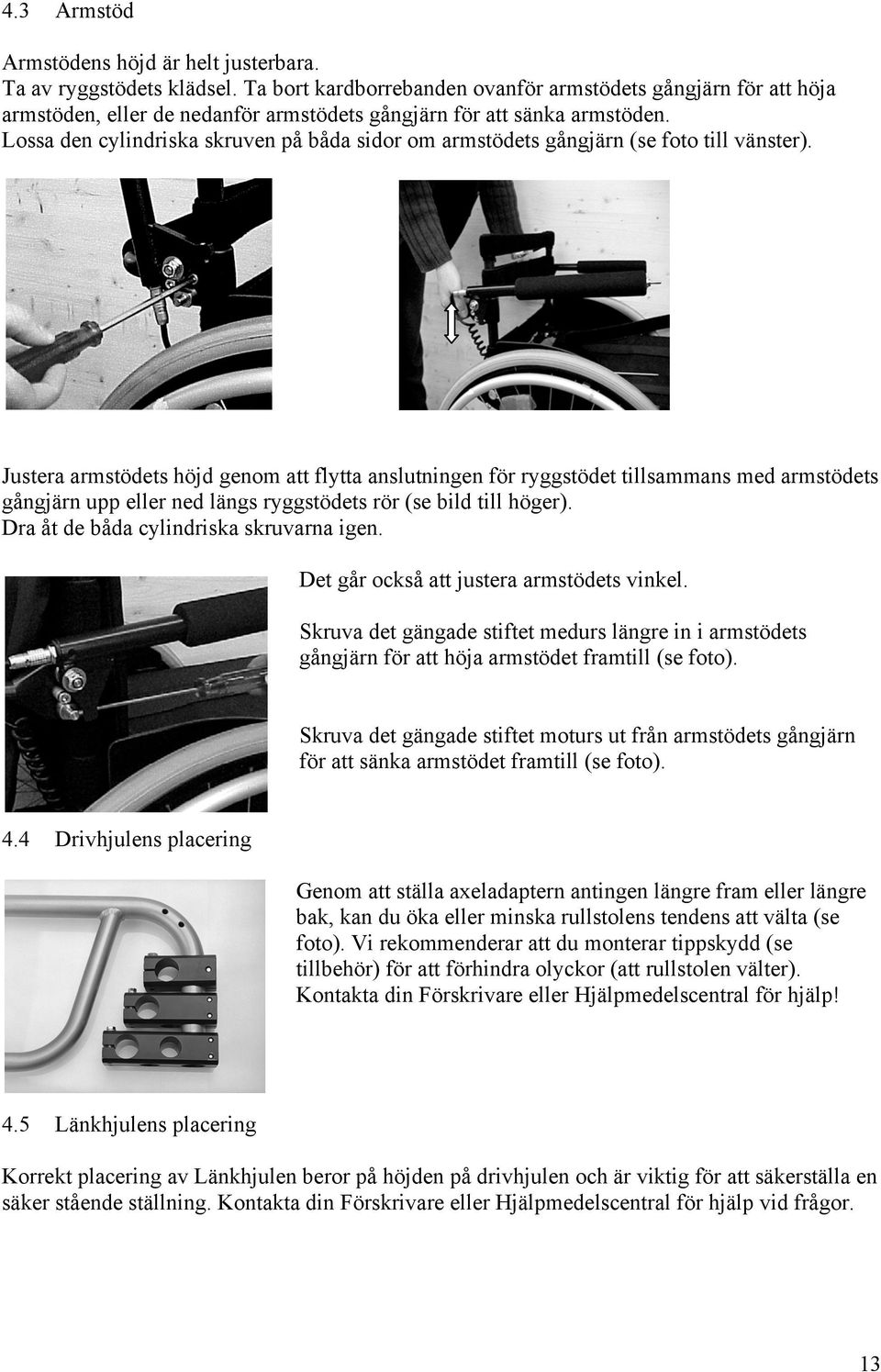

13 4.3 Armstöd Armstödens höjd är helt justerbara. Ta av ryggstödets klädsel. Ta bort kardborrebanden ovanför armstödets gångjärn för att höja armstöden, eller de nedanför armstödets gångjärn för att sänka armstöden. Lossa den cylindriska skruven på båda sidor om armstödets gångjärn (se foto till vänster). Justera armstödets höjd genom att flytta anslutningen för ryggstödet tillsammans med armstödets gångjärn upp eller ned längs ryggstödets rör (se bild till höger). Dra åt de båda cylindriska skruvarna igen. Det går också att justera armstödets vinkel. Skruva det gängade stiftet medurs längre in i armstödets gångjärn för att höja armstödet framtill (se foto). Skruva det gängade stiftet moturs ut från armstödets gångjärn för att sänka armstödet framtill (se foto). 4.4 Drivhjulens placering Genom att ställa axeladaptern antingen längre fram eller längre bak, kan du öka eller minska rullstolens tendens att välta (se foto). Vi rekommenderar att du monterar tippskydd (se tillbehör) för att förhindra olyckor (att rullstolen välter). Kontakta din Förskrivare eller Hjälpmedelscentral för hjälp! 4.5 Länkhjulens placering Korrekt placering av Länkhjulen beror på höjden på drivhjulen och är viktig för att säkerställa en säker stående ställning. Kontakta din Förskrivare eller Hjälpmedelscentral för hjälp vid frågor. 13

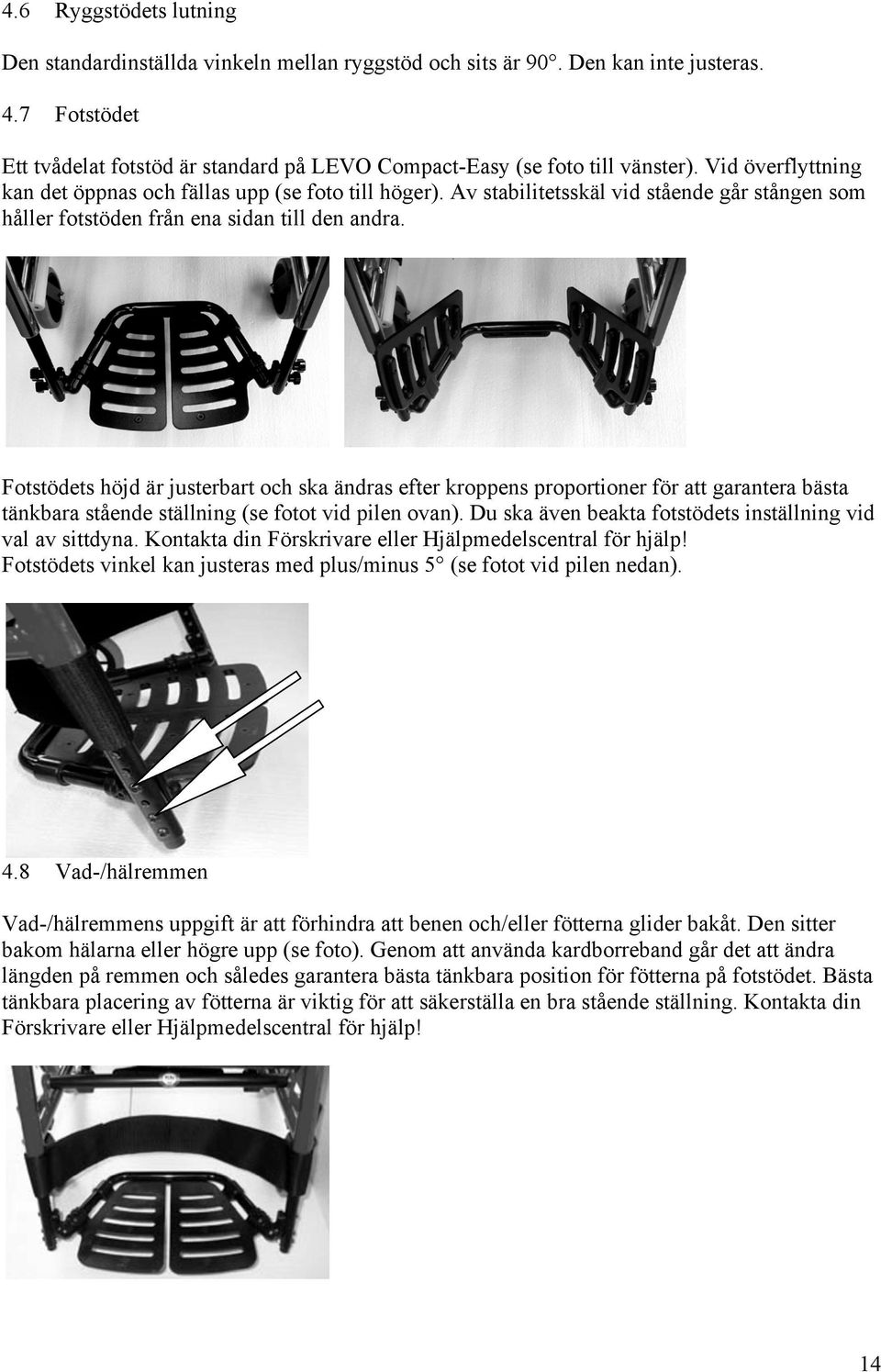

14 4.6 Ryggstödets lutning Den standardinställda vinkeln mellan ryggstöd och sits är 90. Den kan inte justeras. 4.7 Fotstödet Ett tvådelat fotstöd är standard på LEVO Compact-Easy (se foto till vänster). Vid överflyttning kan det öppnas och fällas upp (se foto till höger). Av stabilitetsskäl vid stående går stången som håller fotstöden från ena sidan till den andra. Fotstödets höjd är justerbart och ska ändras efter kroppens proportioner för att garantera bästa tänkbara stående ställning (se fotot vid pilen ovan). Du ska även beakta fotstödets inställning vid val av sittdyna. Kontakta din Förskrivare eller Hjälpmedelscentral för hjälp! Fotstödets vinkel kan justeras med plus/minus 5 (se fotot vid pilen nedan). 4.8 Vad-/hälremmen Vad-/hälremmens uppgift är att förhindra att benen och/eller fötterna glider bakåt. Den sitter bakom hälarna eller högre upp (se foto). Genom att använda kardborreband går det att ändra längden på remmen och således garantera bästa tänkbara position för fötterna på fotstödet. Bästa tänkbara placering av fötterna är viktig för att säkerställa en bra stående ställning. Kontakta din Förskrivare eller Hjälpmedelscentral för hjälp! 14

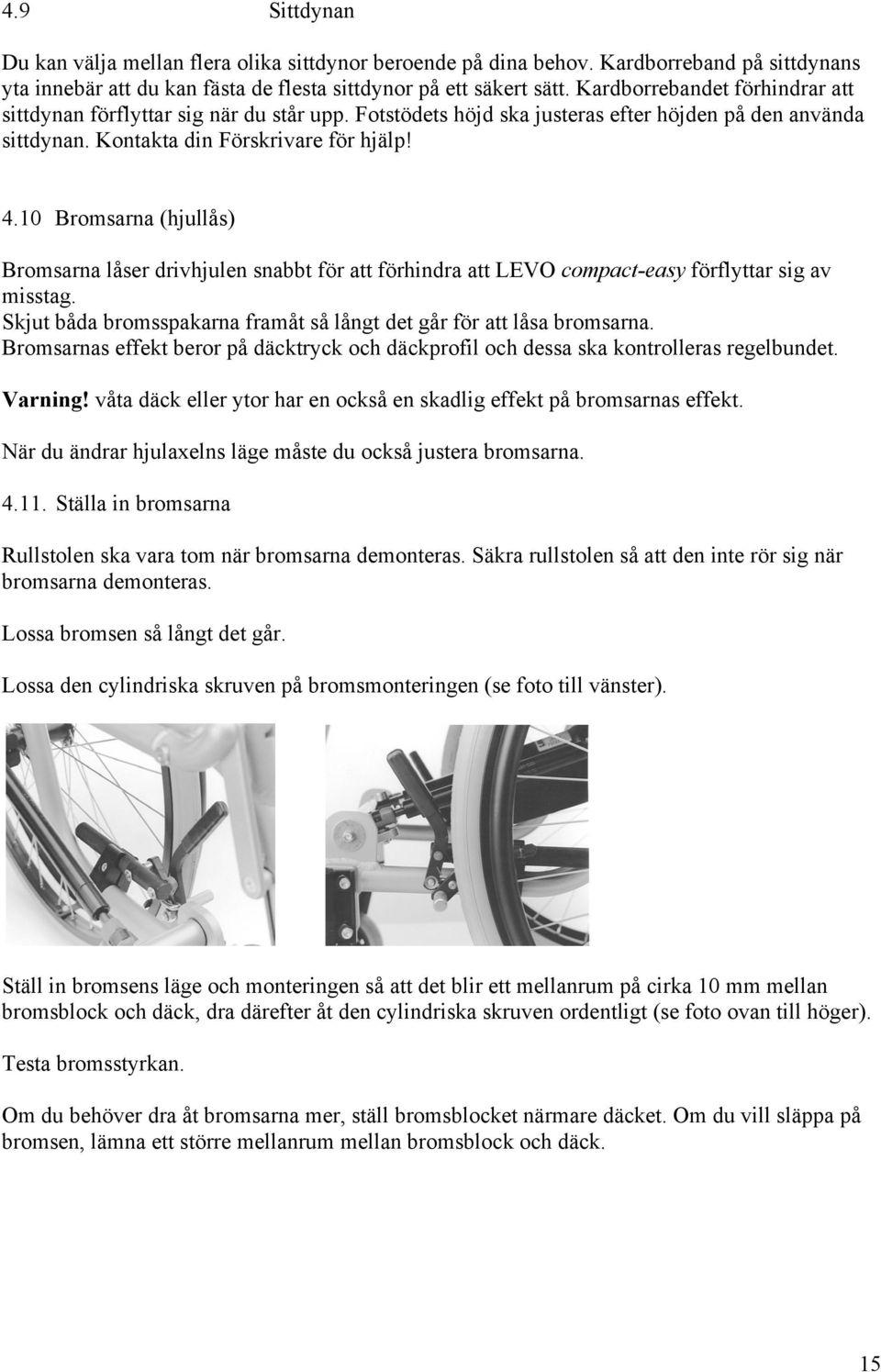

15 4.9 Sittdynan Du kan välja mellan flera olika sittdynor beroende på dina behov. Kardborreband på sittdynans yta innebär att du kan fästa de flesta sittdynor på ett säkert sätt. Kardborrebandet förhindrar att sittdynan förflyttar sig när du står upp. Fotstödets höjd ska justeras efter höjden på den använda sittdynan. Kontakta din Förskrivare för hjälp! 4.10 Bromsarna (hjullås) Bromsarna låser drivhjulen snabbt för att förhindra att LEVO compact-easy förflyttar sig av misstag. Skjut båda bromsspakarna framåt så långt det går för att låsa bromsarna. Bromsarnas effekt beror på däcktryck och däckprofil och dessa ska kontrolleras regelbundet. Varning! våta däck eller ytor har en också en skadlig effekt på bromsarnas effekt. När du ändrar hjulaxelns läge måste du också justera bromsarna Ställa in bromsarna Rullstolen ska vara tom när bromsarna demonteras. Säkra rullstolen så att den inte rör sig när bromsarna demonteras. Lossa bromsen så långt det går. Lossa den cylindriska skruven på bromsmonteringen (se foto till vänster). Ställ in bromsens läge och monteringen så att det blir ett mellanrum på cirka 10 mm mellan bromsblock och däck, dra därefter åt den cylindriska skruven ordentligt (se foto ovan till höger). Testa bromsstyrkan. Om du behöver dra åt bromsarna mer, ställ bromsblocket närmare däcket. Om du vill släppa på bromsen, lämna ett större mellanrum mellan bromsblock och däck. 15

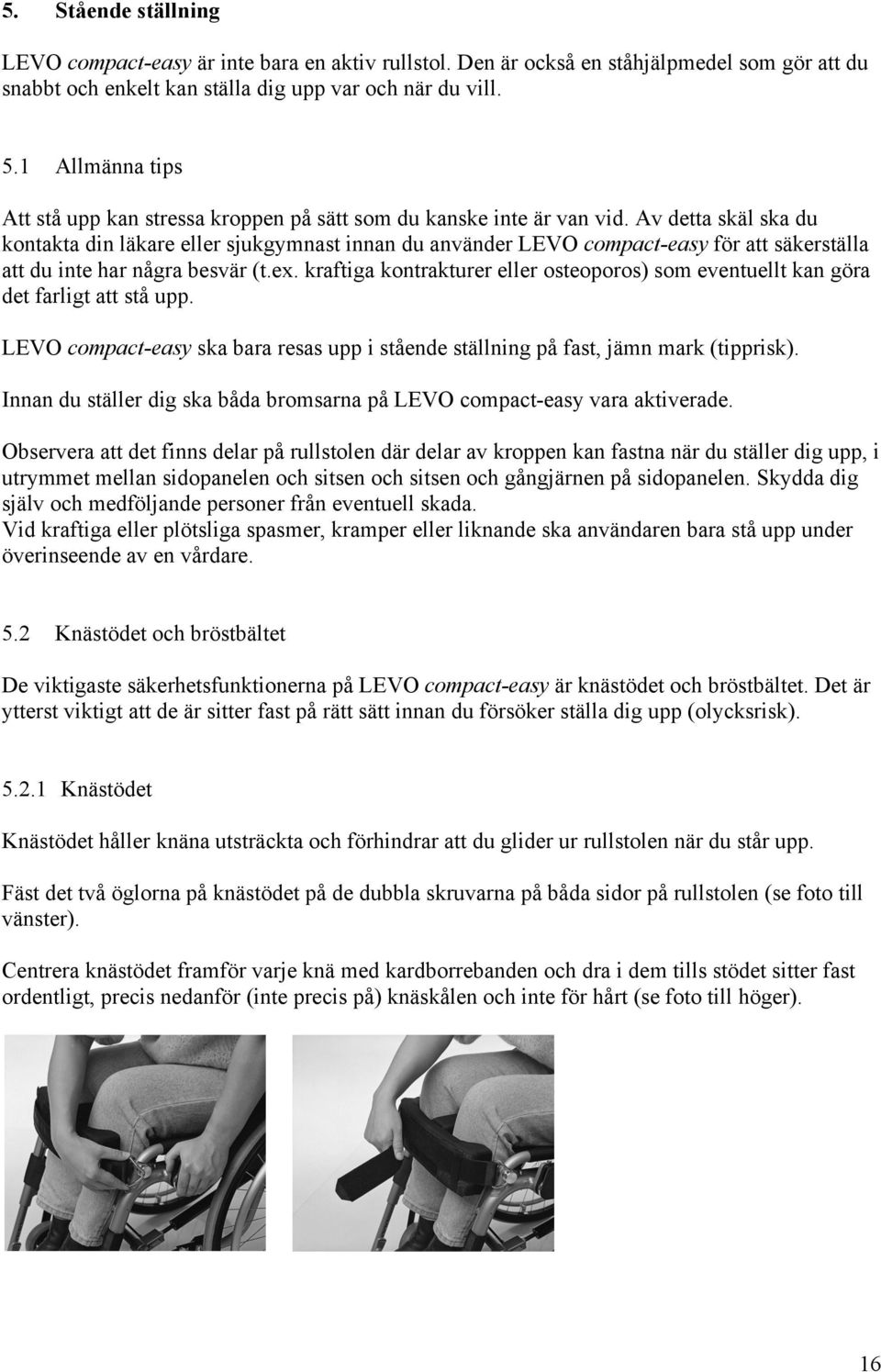

16 5. Stående ställning LEVO compact-easy är inte bara en aktiv rullstol. Den är också en ståhjälpmedel som gör att du snabbt och enkelt kan ställa dig upp var och när du vill. 5.1 Allmänna tips Att stå upp kan stressa kroppen på sätt som du kanske inte är van vid. Av detta skäl ska du kontakta din läkare eller sjukgymnast innan du använder LEVO compact-easy för att säkerställa att du inte har några besvär (t.ex. kraftiga kontrakturer eller osteoporos) som eventuellt kan göra det farligt att stå upp. LEVO compact-easy ska bara resas upp i stående ställning på fast, jämn mark (tipprisk). Innan du ställer dig ska båda bromsarna på LEVO compact-easy vara aktiverade. Observera att det finns delar på rullstolen där delar av kroppen kan fastna när du ställer dig upp, i utrymmet mellan sidopanelen och sitsen och sitsen och gångjärnen på sidopanelen. Skydda dig själv och medföljande personer från eventuell skada. Vid kraftiga eller plötsliga spasmer, kramper eller liknande ska användaren bara stå upp under överinseende av en vårdare. 5.2 Knästödet och bröstbältet De viktigaste säkerhetsfunktionerna på LEVO compact-easy är knästödet och bröstbältet. Det är ytterst viktigt att de är sitter fast på rätt sätt innan du försöker ställa dig upp (olycksrisk) Knästödet Knästödet håller knäna utsträckta och förhindrar att du glider ur rullstolen när du står upp. Fäst det två öglorna på knästödet på de dubbla skruvarna på båda sidor på rullstolen (se foto till vänster). Centrera knästödet framför varje knä med kardborrebanden och dra i dem tills stödet sitter fast ordentligt, precis nedanför (inte precis på) knäskålen och inte för hårt (se foto till höger). 16

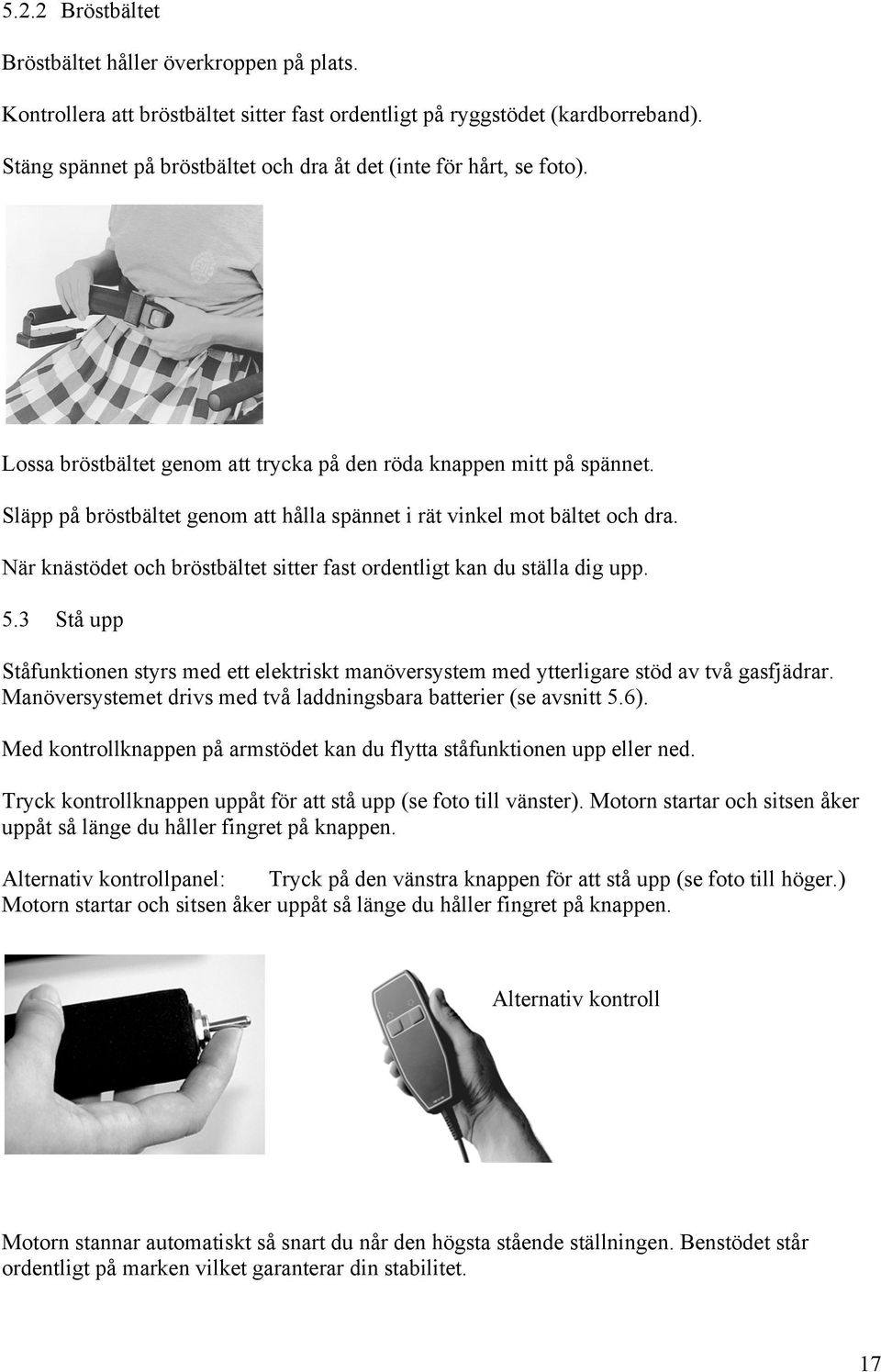

17 5.2.2 Bröstbältet Bröstbältet håller överkroppen på plats. Kontrollera att bröstbältet sitter fast ordentligt på ryggstödet (kardborreband). Stäng spännet på bröstbältet och dra åt det (inte för hårt, se foto). Lossa bröstbältet genom att trycka på den röda knappen mitt på spännet. Släpp på bröstbältet genom att hålla spännet i rät vinkel mot bältet och dra. När knästödet och bröstbältet sitter fast ordentligt kan du ställa dig upp. 5.3 Stå upp Ståfunktionen styrs med ett elektriskt manöversystem med ytterligare stöd av två gasfjädrar. Manöversystemet drivs med två laddningsbara batterier (se avsnitt 5.6). Med kontrollknappen på armstödet kan du flytta ståfunktionen upp eller ned. Tryck kontrollknappen uppåt för att stå upp (se foto till vänster). Motorn startar och sitsen åker uppåt så länge du håller fingret på knappen. Alternativ kontrollpanel: Tryck på den vänstra knappen för att stå upp (se foto till höger.) Motorn startar och sitsen åker uppåt så länge du håller fingret på knappen. Alternativ kontroll tiv Motorn stannar automatiskt så snart du når den högsta stående ställningen. Benstödet står ordentligt på marken vilket garanterar din stabilitet. 17

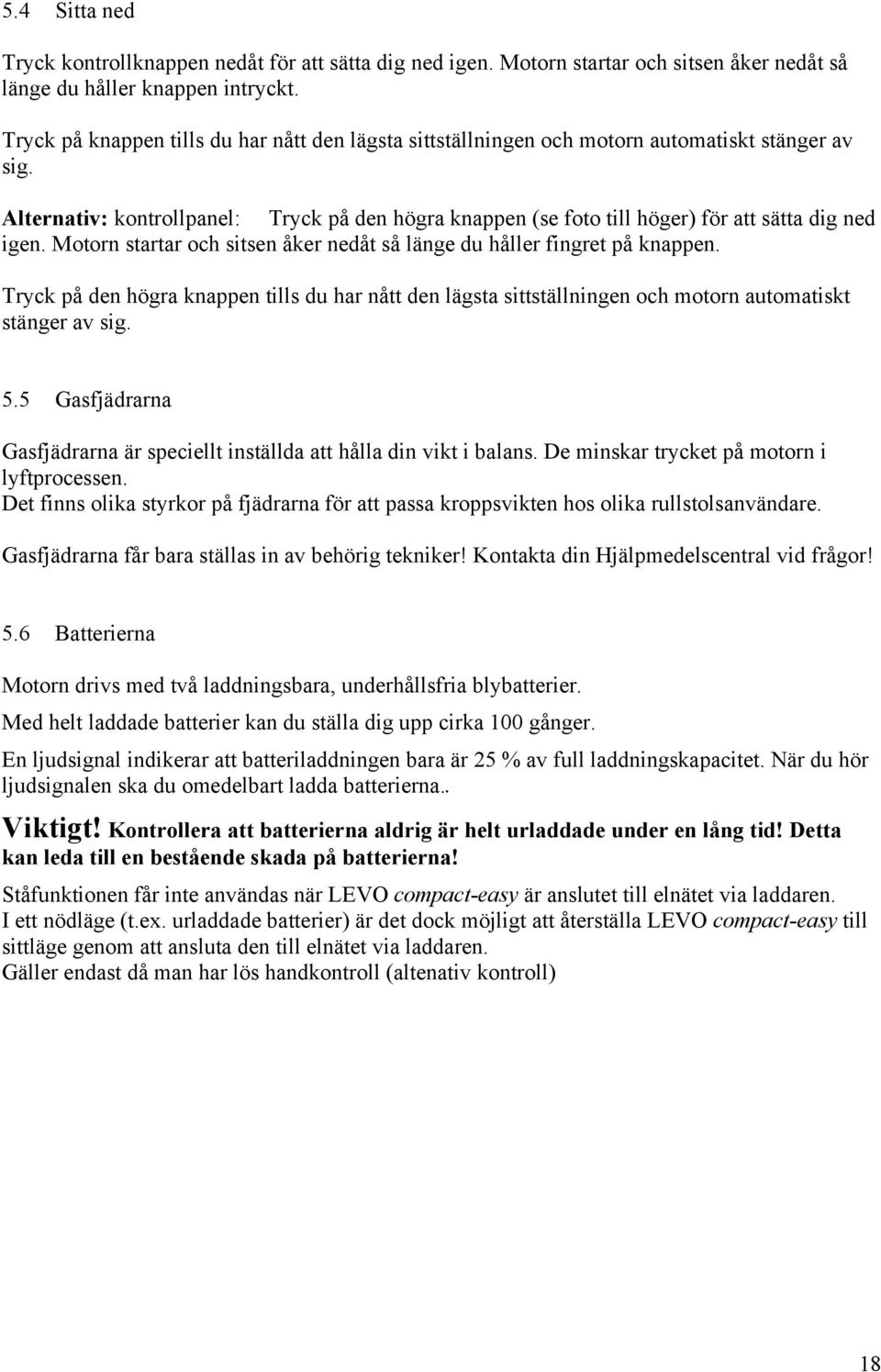

18 5.4 Sitta ned Tryck kontrollknappen nedåt för att sätta dig ned igen. Motorn startar och sitsen åker nedåt så länge du håller knappen intryckt. Tryck på knappen tills du har nått den lägsta sittställningen och motorn automatiskt stänger av sig. Alternativ: kontrollpanel: Tryck på den högra knappen (se foto till höger) för att sätta dig ned igen. Motorn startar och sitsen åker nedåt så länge du håller fingret på knappen. Tryck på den högra knappen tills du har nått den lägsta sittställningen och motorn automatiskt stänger av sig. 5.5 Gasfjädrarna Gasfjädrarna är speciellt inställda att hålla din vikt i balans. De minskar trycket på motorn i lyftprocessen. Det finns olika styrkor på fjädrarna för att passa kroppsvikten hos olika rullstolsanvändare. Gasfjädrarna får bara ställas in av behörig tekniker! Kontakta din Hjälpmedelscentral vid frågor! 5.6 Batterierna Motorn drivs med två laddningsbara, underhållsfria blybatterier. Med helt laddade batterier kan du ställa dig upp cirka 100 gånger. En ljudsignal indikerar att batteriladdningen bara är 25 % av full laddningskapacitet. När du hör ljudsignalen ska du omedelbart ladda batterierna.. Viktigt! Kontrollera att batterierna aldrig är helt urladdade under en lång tid! Detta kan leda till en bestående skada på batterierna! Ståfunktionen får inte användas när LEVO compact-easy är anslutet till elnätet via laddaren. I ett nödläge (t.ex. urladdade batterier) är det dock möjligt att återställa LEVO compact-easy till sittläge genom att ansluta den till elnätet via laddaren. Gäller endast då man har lös handkontroll (altenativ kontroll) 18

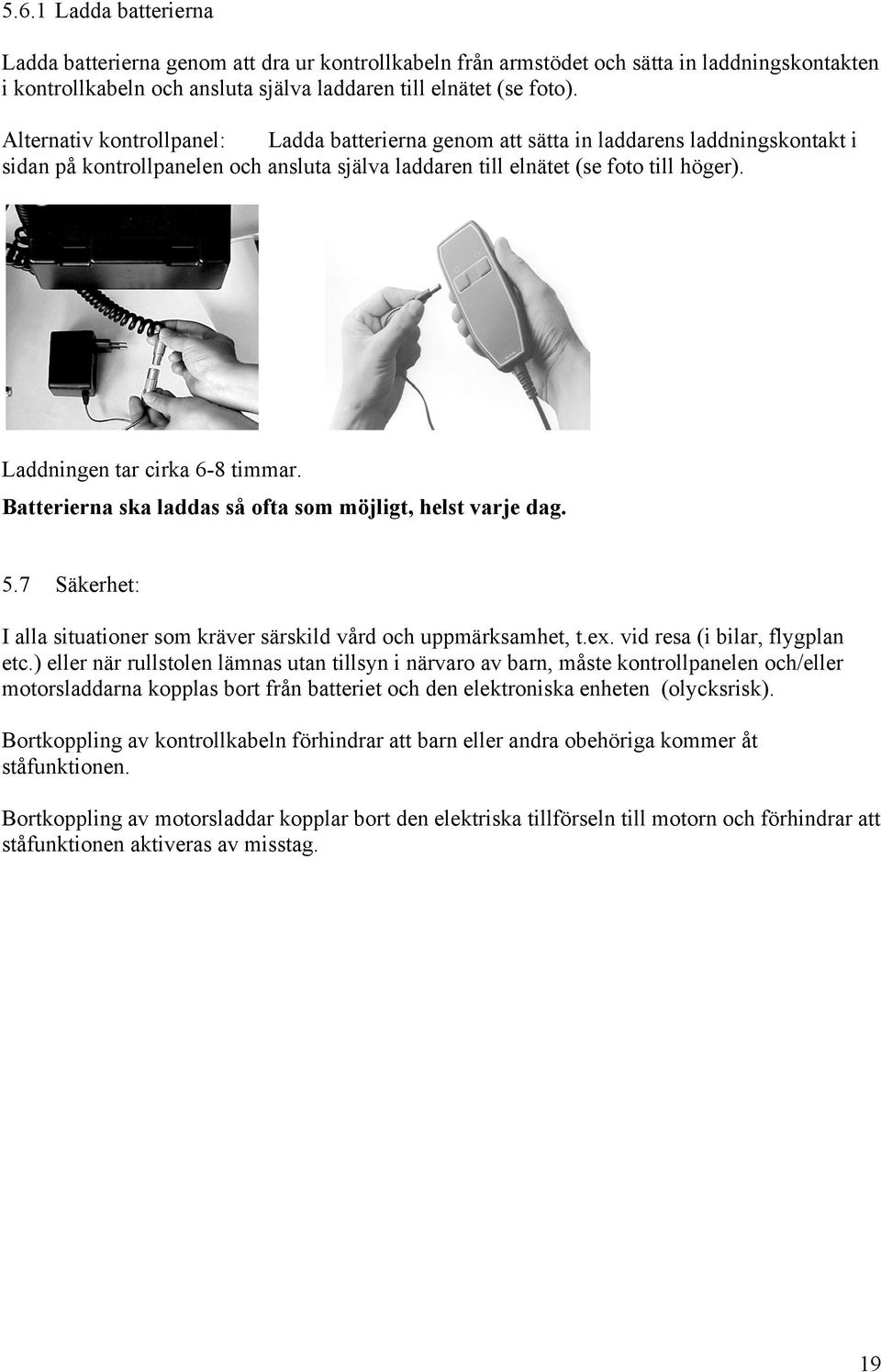

19 5.6.1 Ladda batterierna Ladda batterierna genom att dra ur kontrollkabeln från armstödet och sätta in laddningskontakten i kontrollkabeln och ansluta själva laddaren till elnätet (se foto). Alternativ kontrollpanel: Ladda batterierna genom att sätta in laddarens laddningskontakt i sidan på kontrollpanelen och ansluta själva laddaren till elnätet (se foto till höger). Laddningen tar cirka 6-8 timmar. Batterierna ska laddas så ofta som möjligt, helst varje dag. 5.7 Säkerhet: I alla situationer som kräver särskild vård och uppmärksamhet, t.ex. vid resa (i bilar, flygplan etc.) eller när rullstolen lämnas utan tillsyn i närvaro av barn, måste kontrollpanelen och/eller motorsladdarna kopplas bort från batteriet och den elektroniska enheten (olycksrisk). Bortkoppling av kontrollkabeln förhindrar att barn eller andra obehöriga kommer åt ståfunktionen. Bortkoppling av motorsladdar kopplar bort den elektriska tillförseln till motorn och förhindrar att ståfunktionen aktiveras av misstag. 19

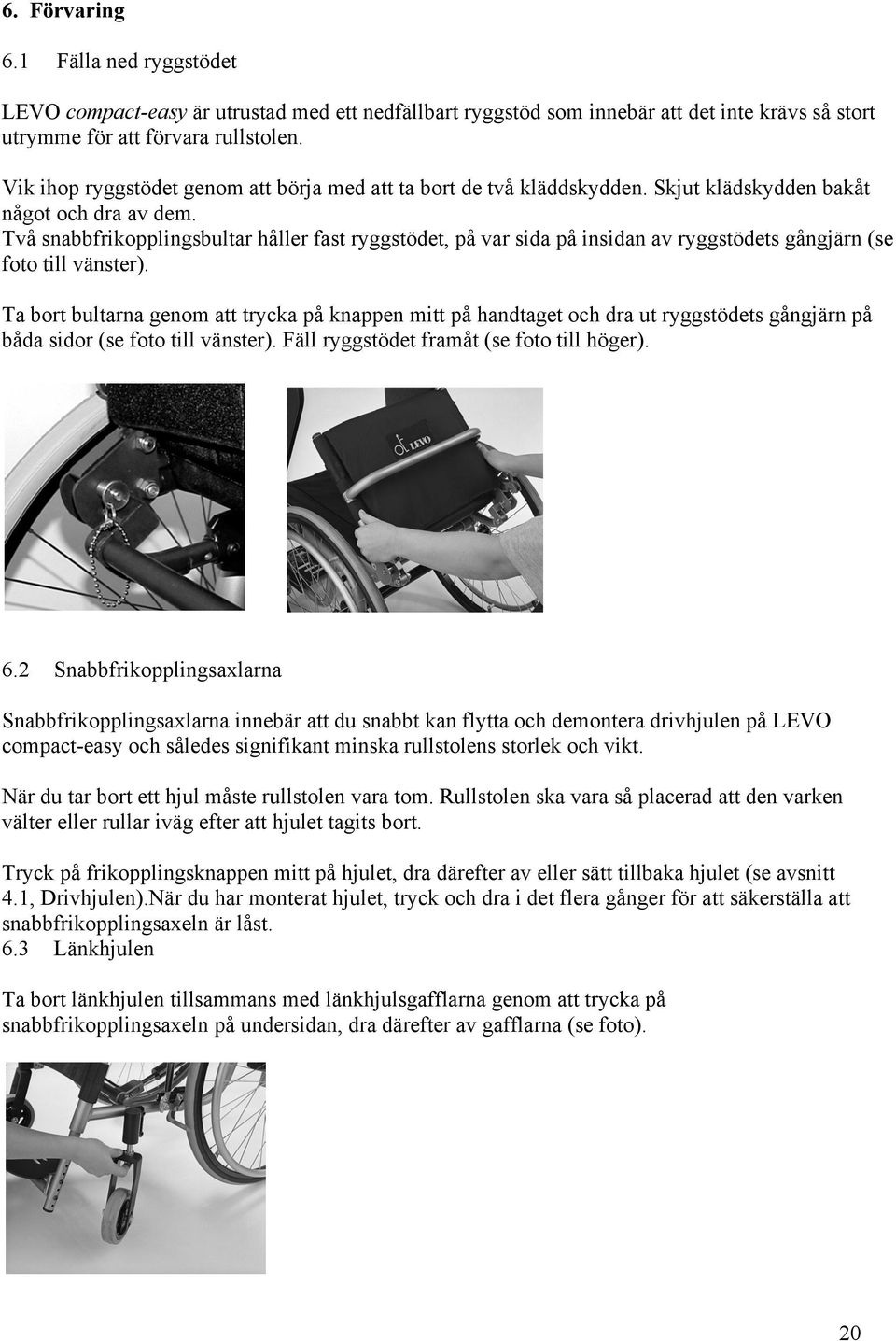

20 6. Förvaring 6.1 Fälla ned ryggstödet LEVO compact-easy är utrustad med ett nedfällbart ryggstöd som innebär att det inte krävs så stort utrymme för att förvara rullstolen. Vik ihop ryggstödet genom att börja med att ta bort de två kläddskydden. Skjut klädskydden bakåt något och dra av dem. Två snabbfrikopplingsbultar håller fast ryggstödet, på var sida på insidan av ryggstödets gångjärn (se foto till vänster). Ta bort bultarna genom att trycka på knappen mitt på handtaget och dra ut ryggstödets gångjärn på båda sidor (se foto till vänster). Fäll ryggstödet framåt (se foto till höger). 6.2 Snabbfrikopplingsaxlarna Snabbfrikopplingsaxlarna innebär att du snabbt kan flytta och demontera drivhjulen på LEVO compact-easy och således signifikant minska rullstolens storlek och vikt. När du tar bort ett hjul måste rullstolen vara tom. Rullstolen ska vara så placerad att den varken välter eller rullar iväg efter att hjulet tagits bort. Tryck på frikopplingsknappen mitt på hjulet, dra därefter av eller sätt tillbaka hjulet (se avsnitt 4.1, Drivhjulen).När du har monterat hjulet, tryck och dra i det flera gånger för att säkerställa att snabbfrikopplingsaxeln är låst. 6.3 Länkhjulen Ta bort länkhjulen tillsammans med länkhjulsgafflarna genom att trycka på snabbfrikopplingsaxeln på undersidan, dra därefter av gafflarna (se foto). 20

21 7. Rengöring Vid normal nedsmutsning ska rullstolen torkas av med en fuktig trasa och noggrant torkas torr. Vid hårt sittande smuts använd ett milt rengöringsmedel och varmt vatten för rengöring. Använd aldrig möbelpolish, sprit eller lösningsmedel för att rengöra ramen. 8 Underhåll Rullstolen är underhållsfri och kräver bara det underhåll som anges nedan. Observera att rullstolen ska servas av din lokala Hjälpmedelscentral minst en gång årligen för att garantin ska gälla och rullstolen ska fungera på ett säkert sätt. Användaren eller familjen kan enkelt utföra följande: Håll rullstolen ren, förvara den aldrig om den är fuktig. Håll batterierna laddade. Kontrollera att alla beslag, bälten etc. fungerar på rätt sätt. Kontrollera att skjuthandtagen (tillval) sitter fast ordentligt. Kontrollera däcktrycket en gång i veckan. Pumpa vid behov däcken enligt tillverkarens rekommendationer (se Tekniska data, avsnitt I). Kontrollera däckytorna på fram- och drivhjul varje månad. Om däcken är kraftigt eller ojämnt slitna ska de omedelbart bytas ut. Kontrollera varje månad att bromsarna fungerar. När du har aktiverat bromsarna ska hjulen omedelbart stanna helt. Om bromsarna är ineffektiva ska de dras åt av din försäljare. Om du hittar några fel, rapportera dem omedelbart till din försäljare. Han/hon informerar dig om du kan fortsätta använda rullstolen eller inte, och vilka åtgärder du ska vidta för att reparera stolen. 9. Kassering När rullstolens livslängd är slut ska den återlämnas till din Hjälpmedelscentral för korrekt kassering. Använda batterier ska också returneras till din Hjälpmedelscentral eller till det ställe där du köper nya batterier för kassering. 21

22 10. Felsökning Felsökning - allmänna åtgärder Fel Rullstolen kör inte rakt eller ligger inte jämnt mot marken Obehag i sittande eller stående ställning Benstödet vilar inte mot marken i den högsta stående ställningen Lösning Pumpa eller byt ut däcken Se Tekniska data, avsnitt F.2 och Däckreparation, avsnitt C.1. Låt en tekniker kontrollera och vid behov justera drivhjulets axelmontering, framgaffelns montering etc. Låt en tekniker kontrollera och vid behov justera drivhjulets axelmontering, framgaffelns montering etc. Varning! ingen stabilitet garanteras i stående! Absolut nödvändigt! Låt en tekniker kontrollera och vid behov justera drivhjulets axelmontering, framgaffelns montering etc Rullstolen tippar för lätt bakåt Låt en tekniker kontrollera och vid behov justera drivhjulets axelmontering, framgaffelns montering etc. Montera tippskydd (se tillbehör) Bromsarna bromsar inte effektivt Låt en tekniker kontrollera om bromsarna behöver justeras Felsökning - ståfunktionen Fel Funktionen fungerar bara mycket långsamt Funktionen fungerar inte alltid med samma hastighet, dvs. det går fortare att åka upp eller ned Funktionen går inte att använda (varken upp eller ned, inget motorljud hörs) Lösning Ladda batterierna Byt ut batterierna Kontrollera att gasfjäderns hållfasthet överensstämmer med användarens kroppsvikt Byt vid behov ut fjädrarna Anslut motorkabeln till batteri och elektronisk enhet Anslut kontrollpanelen till batteri och elektronisk enhet Ladda batterierna Byt ut batterierna Byt ut kontrollpanelen Byt ut motorn Byt ut batteri och elektronisk enhet Byt ut laddaren 22
