1 Safety Security Certainty Inbrottslarm Områdesskydd Perimeter

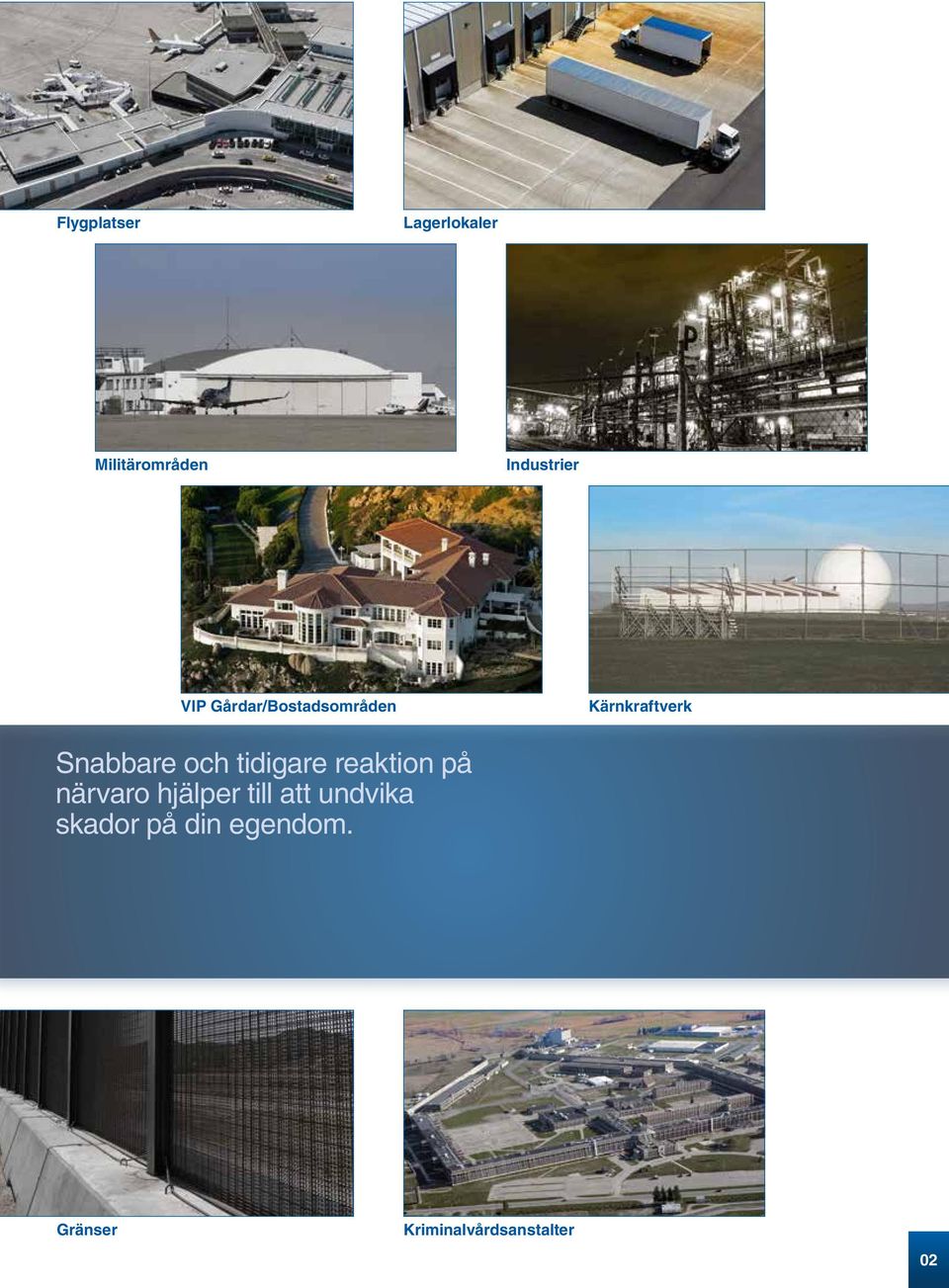

2 Flygplatser Lagerlokaler Militärområden Industrier VIP Gårdar/Bostadsområden Kärnkraftverk Snabbare och tidigare reaktion på närvaro hjälper till att undvika skador på din egendom. Gränser Kriminalvårdsanstalter 02

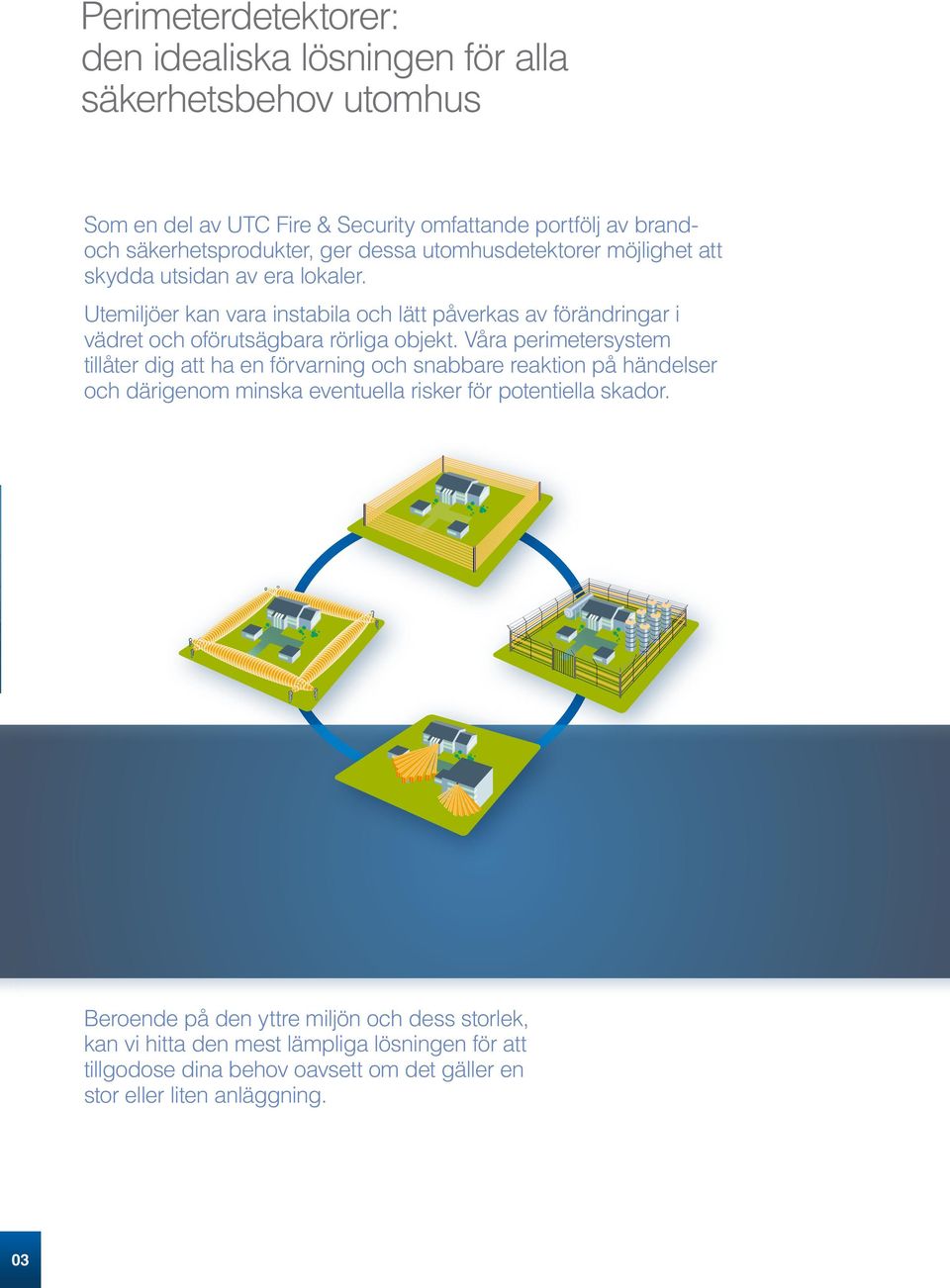

3 Perimeterdetektorer: den idealiska lösningen för alla säkerhetsbehov utomhus Som en del av UTC Fire & Security omfattande portfölj av brandoch säkerhetsprodukter, ger dessa utomhusdetektorer möjlighet att skydda utsidan av era lokaler. Utemiljöer kan vara instabila och lätt påverkas av förändringar i vädret och oförutsägbara rörliga objekt. Våra perimetersystem tillåter dig att ha en förvarning och snabbare reaktion på händelser och därigenom minska eventuella risker för potentiella skador. Beroende på den yttre miljön och dess storlek, kan vi hitta den mest lämpliga lösningen för att tillgodose dina behov oavsett om det gäller en stor eller liten anläggning. 03

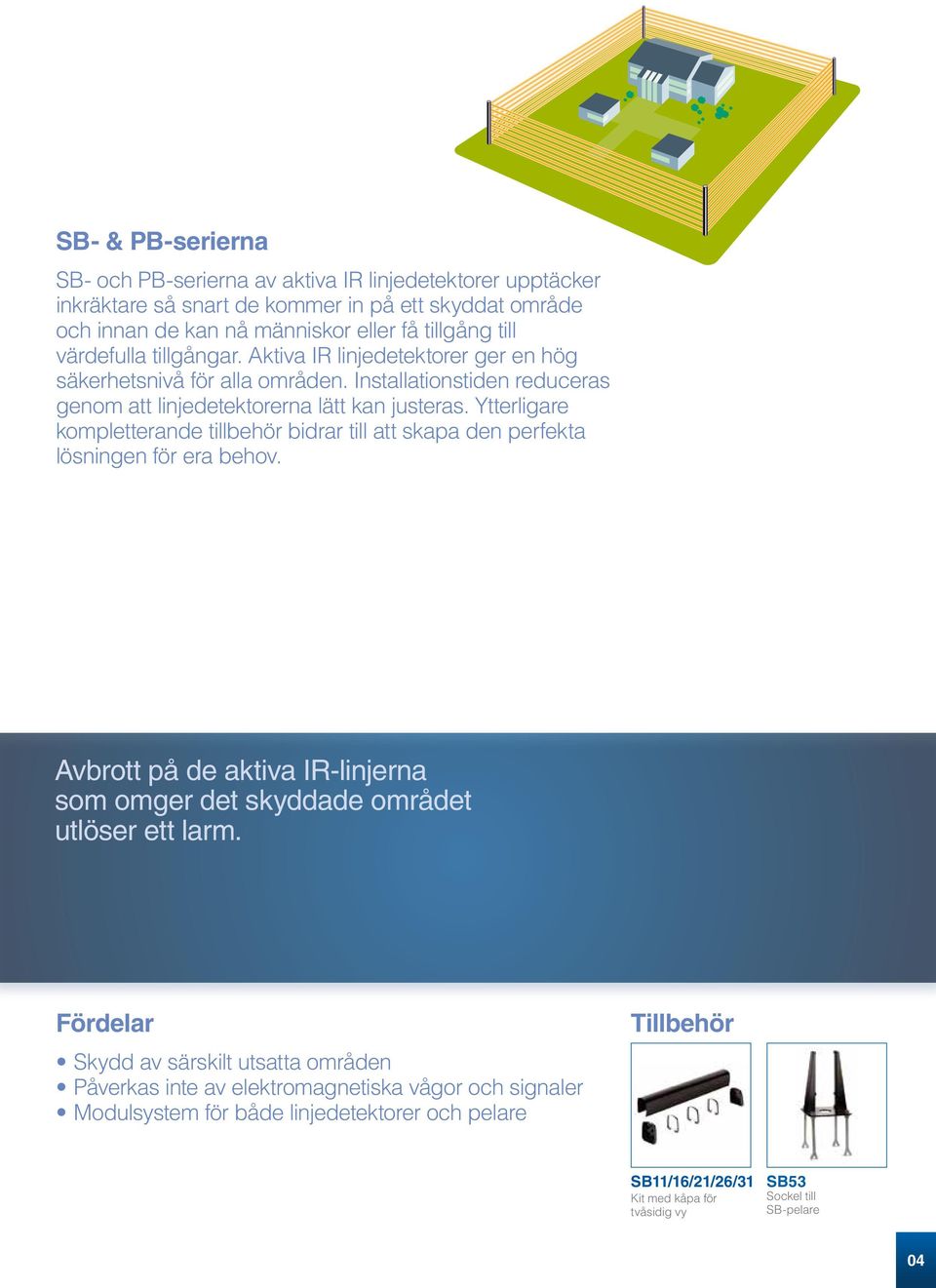

4 SB- & PB-serierna SB- och PB-serierna av aktiva IR linjedetektorer upptäcker inkräktare så snart de kommer in på ett skyddat område och innan de kan nå människor eller få tillgång till värdefulla tillgångar. Aktiva IR linjedetektorer ger en hög säkerhetsnivå för alla områden. Installationstiden reduceras genom att linjedetektorerna lätt kan justeras. Ytterligare kompletterande tillbehör bidrar till att skapa den perfekta lösningen för era behov. Avbrott på de aktiva IR-linjerna som omger det skyddade området utlöser ett larm. Fördelar Skydd av särskilt utsatta områden Påverkas inte av elektromagnetiska vågor och signaler Modulsystem för både linjedetektorer och pelare Tillbehör SB11/16/21/26/31 Kit med kåpa för tvåsidig vy SB53 Sockel till SB-pelare 04

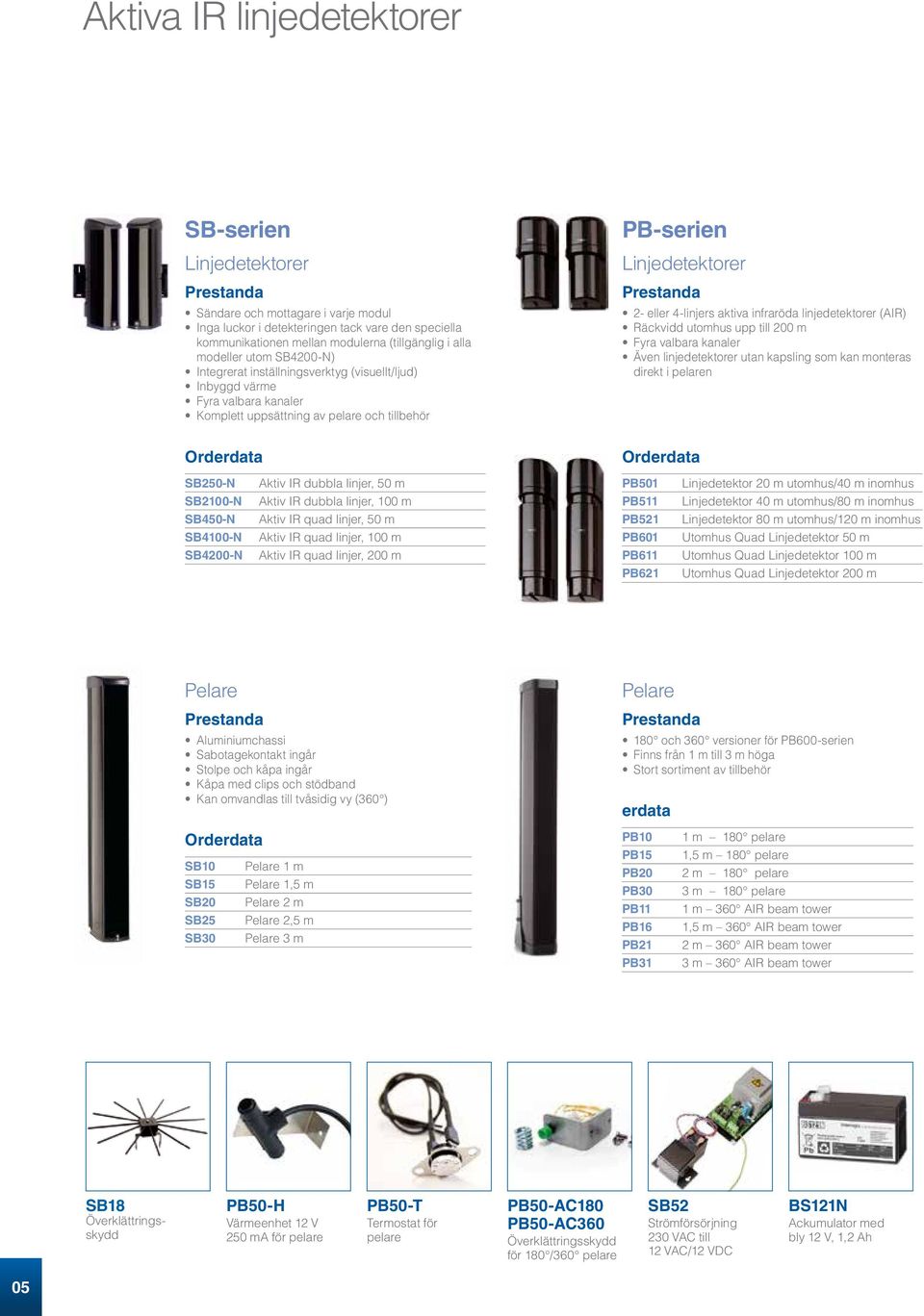

5 Aktiva IR linjedetektorer SB-serien Linjedetektorer Sändare och mottagare i varje modul Inga luckor i detekteringen tack vare den speciella kommunikationen mellan modulerna (tillgänglig i alla modeller utom SB4200-N) Integrerat inställningsverktyg (visuellt/ljud) Inbyggd värme Fyra valbara kanaler Komplett uppsättning av pelare och tillbehör PB-serien Linjedetektorer 2- eller 4-linjers aktiva infraröda linjedetektorer (AIR) Räckvidd utomhus upp till 200 m Fyra valbara kanaler Även linjedetektorer utan kapsling som kan monteras direkt i pelaren SB250-N Aktiv IR dubbla linjer, 50 m PB501 Linjedetektor 20 m utomhus/40 m inomhus SB2100-N Aktiv IR dubbla linjer, 100 m PB511 Linjedetektor 40 m utomhus/80 m inomhus SB450-N Aktiv IR quad linjer, 50 m PB521 Linjedetektor 80 m utomhus/120 m inomhus SB4100-N Aktiv IR quad linjer, 100 m PB601 Utomhus Quad Linjedetektor 50 m SB4200-N Aktiv IR quad linjer, 200 m PB611 Utomhus Quad Linjedetektor 100 m PB621 Utomhus Quad Linjedetektor 200 m Pelare Aluminiumchassi Sabotagekontakt ingår Stolpe och kåpa ingår Kåpa med clips och stödband Kan omvandlas till tvåsidig vy (360 ) Pelare 180 och 360 versioner för PB600-serien Finns från 1 m till 3 m höga Stort sortiment av tillbehör erdata SB10 Pelare 1 m SB15 Pelare 1,5 m SB20 Pelare 2 m SB25 Pelare 2,5 m SB30 Pelare 3 m PB10 PB15 PB20 PB30 PB11 PB16 PB21 PB31 1 m 180 pelare 1,5 m 180 pelare 2 m 180 pelare 3 m 180 pelare 1 m 360 AIR beam tower 1,5 m 360 AIR beam tower 2 m 360 AIR beam tower 3 m 360 AIR beam tower SB18 Överklättringsskydd PB50-H Värmeenhet 12 V 250 ma för pelare PB50-T Termostat för pelare PB50-AC180 PB50-AC360 Överklättringsskydd för 180 /360 pelare SB52 Strömförsörjning 230 VAC till 12 VAC/12 VDC BS121N Ackumulator med bly 12 V, 1,2 Ah 05

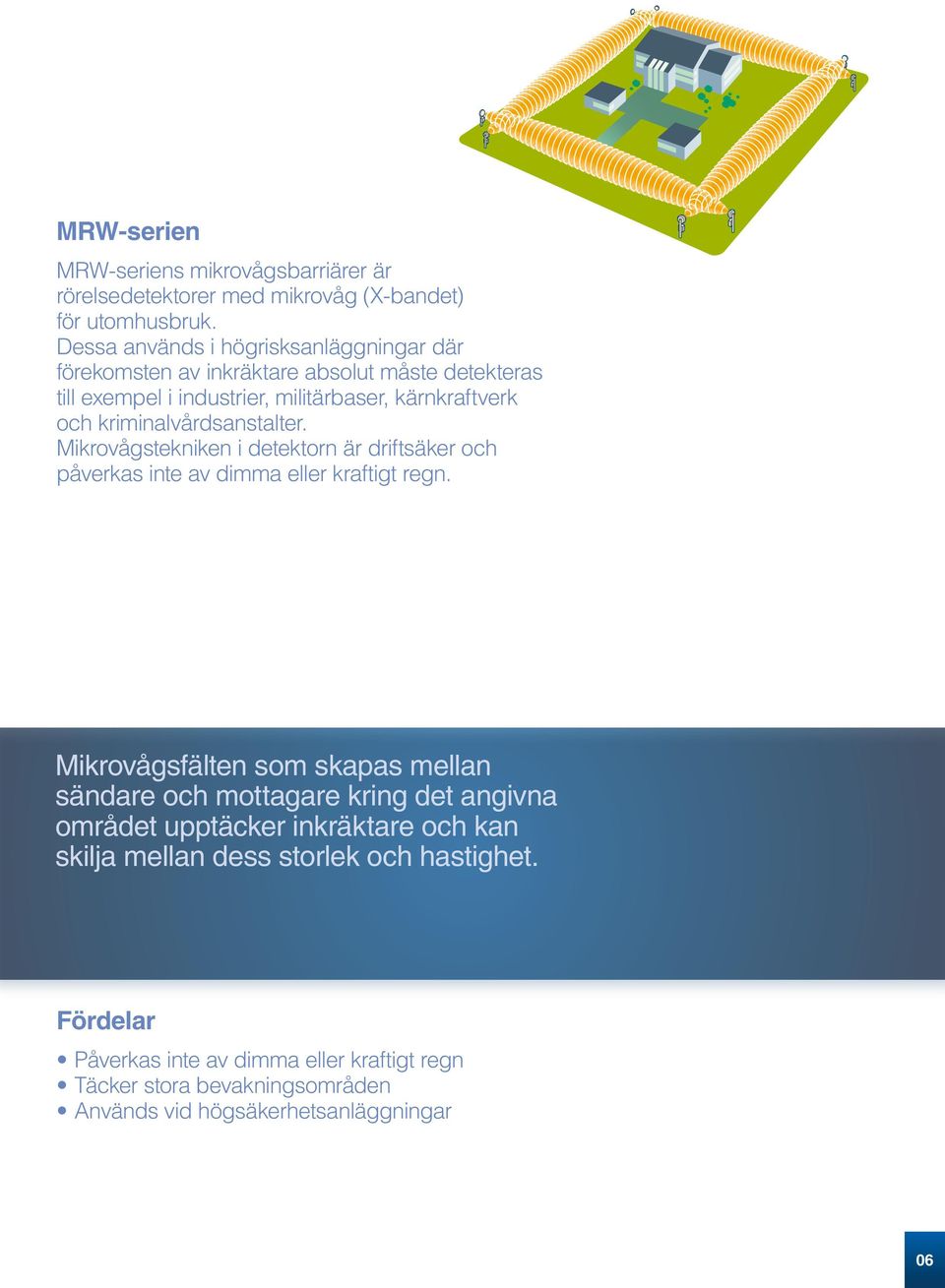

6 MRW-serien MRW-seriens mikrovågsbarriärer är rörelsedetektorer med mikrovåg (X-bandet) för utomhusbruk. Dessa används i högrisksanläggningar där förekomsten av inkräktare absolut måste detekteras till exempel i industrier, militärbaser, kärnkraftverk och kriminalvårdsanstalter. Mikrovågstekniken i detektorn är driftsäker och påverkas inte av dimma eller kraftigt regn. Mikrovågsfälten som skapas mellan sändare och mottagare kring det angivna området upptäcker inkräktare och kan skilja mellan dess storlek och hastighet. Fördelar Påverkas inte av dimma eller kraftigt regn Täcker stora bevakningsområden Används vid högsäkerhetsanläggningar 06

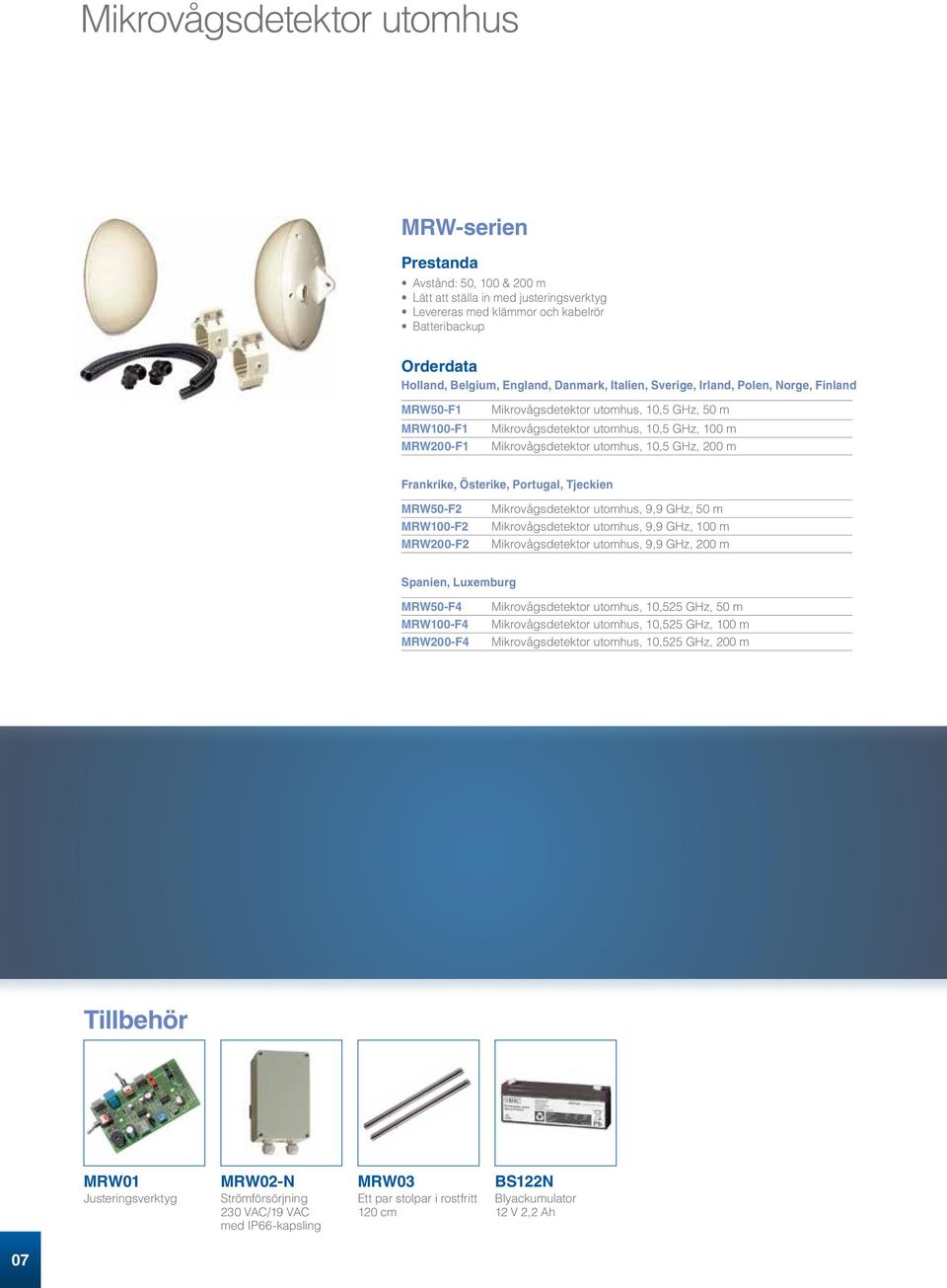

7 Mikrovågsdetektor utomhus MRW-serien Avstånd: 50, 100 & 200 m Lätt att ställa in med justeringsverktyg Levereras med klämmor och kabelrör Batteribackup Holland, Belgium, England, Danmark, Italien, Sverige, Irland, Polen, Norge, Finland MRW50-F1 MRW100-F1 MRW200-F1 Mikrovågsdetektor utomhus, 10,5 GHz, 50 m Mikrovågsdetektor utomhus, 10,5 GHz, 100 m Mikrovågsdetektor utomhus, 10,5 GHz, 200 m Frankrike, Österike, Portugal, Tjeckien MRW50-F2 MRW100-F2 MRW200-F2 Mikrovågsdetektor utomhus, 9,9 GHz, 50 m Mikrovågsdetektor utomhus, 9,9 GHz, 100 m Mikrovågsdetektor utomhus, 9,9 GHz, 200 m Spanien, Luxemburg MRW50-F4 MRW100-F4 MRW200-F4 Mikrovågsdetektor utomhus, 10,525 GHz, 50 m Mikrovågsdetektor utomhus, 10,525 GHz, 100 m Mikrovågsdetektor utomhus, 10,525 GHz, 200 m Tillbehör MRW01 Justeringsverktyg MRW02-N Strömförsörjning 230 VAC/19 VAC med IP66-kapsling MRW03 Ett par stolpar i rostfritt 120 cm BS122N Blyackumulator 12 V 2,2 Ah 07

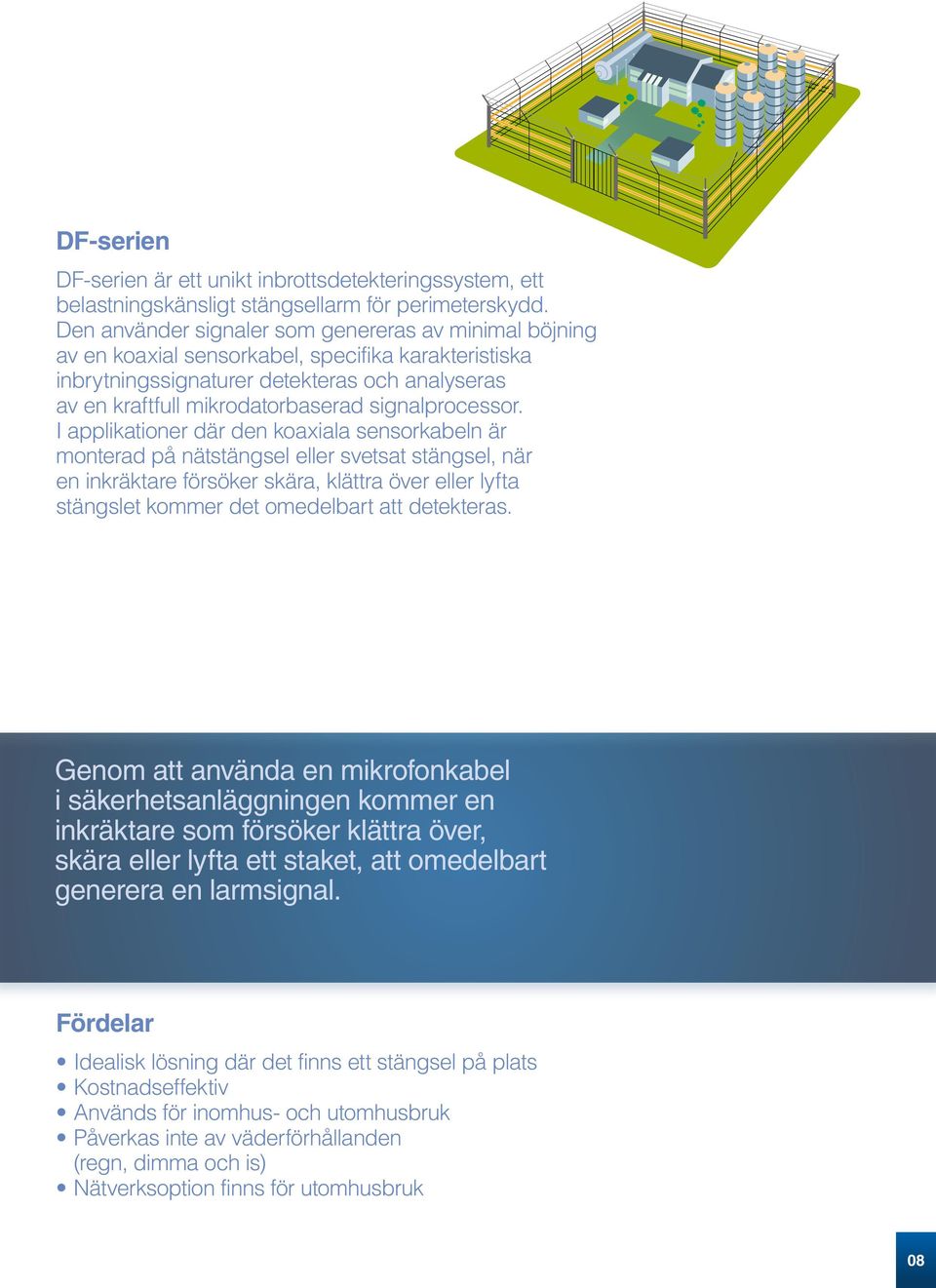

8 DF-serien DF-serien är ett unikt inbrottsdetekteringssystem, ett belastningskänsligt stängsellarm för perimeterskydd. Den använder signaler som genereras av minimal böjning av en koaxial sensorkabel, specifika karakteristiska inbrytningssignaturer detekteras och analyseras av en kraftfull mikrodatorbaserad signalprocessor. I applikationer där den koaxiala sensorkabeln är monterad på nätstängsel eller svetsat stängsel, när en inkräktare försöker skära, klättra över eller lyfta stängslet kommer det omedelbart att detekteras. Genom att använda en mikrofonkabel i säkerhetsanläggningen kommer en inkräktare som försöker klättra över, skära eller lyfta ett staket, att omedelbart generera en larmsignal. Fördelar Idealisk lösning där det finns ett stängsel på plats Kostnadseffektiv Används för inomhus- och utomhusbruk Påverkas inte av väderförhållanden (regn, dimma och is) Nätverksoption finns för utomhusbruk 08

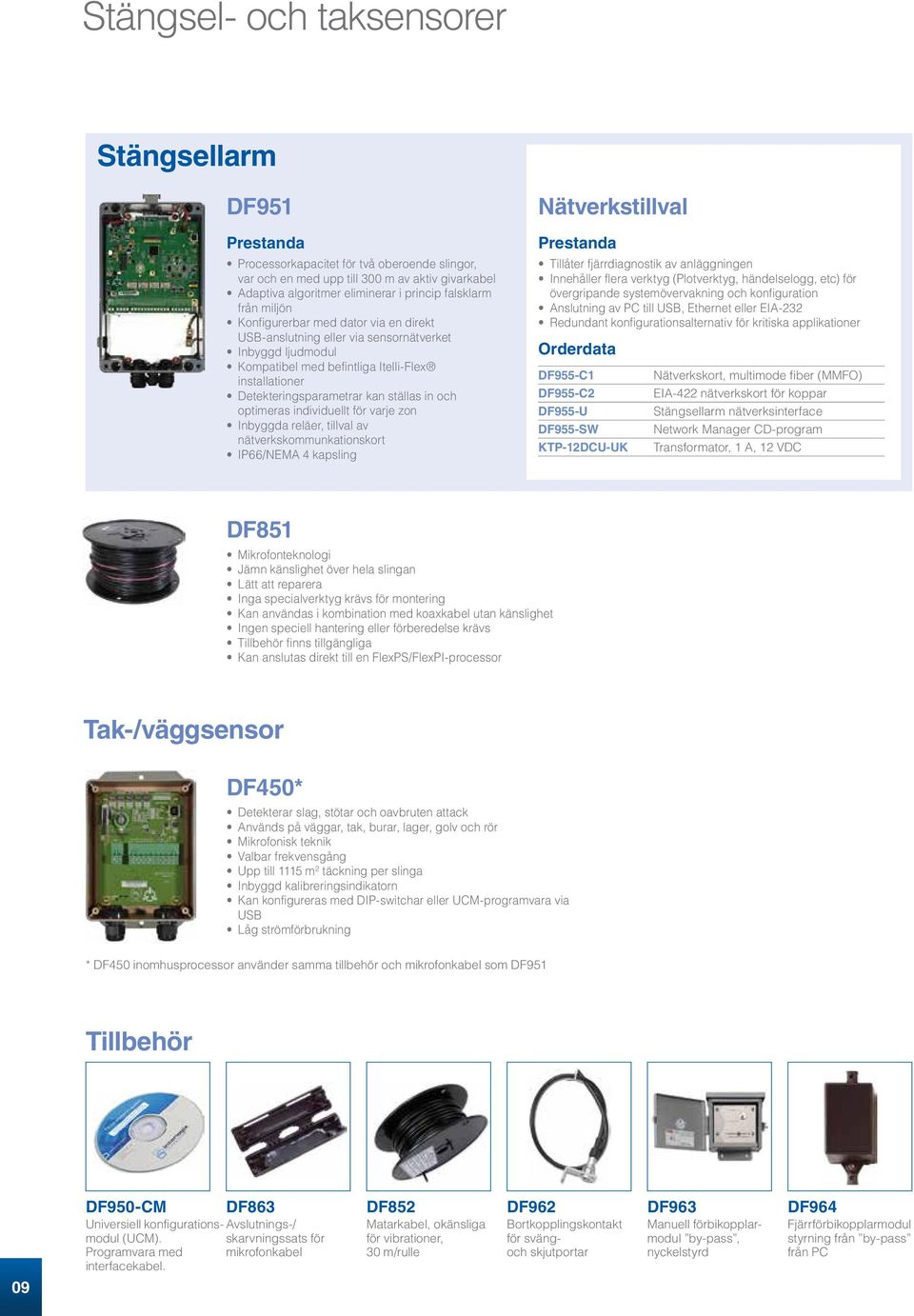

9 Stängsel- och taksensorer Stängsellarm DF951 Processorkapacitet för två oberoende slingor, var och en med upp till 300 m av aktiv givarkabel Adaptiva algoritmer eliminerar i princip falsklarm från miljön Konfigurerbar med dator via en direkt USB anslutning eller via sensornätverket Inbyggd ljudmodul Kompatibel med befintliga Itelli-Flex installationer Detekteringsparametrar kan ställas in och optimeras individuellt för varje zon Inbyggda reläer, tillval av nätverkskommunkationskort IP66/NEMA 4 kapsling Nätverkstillval Tillåter fjärrdiagnostik av anläggningen Innehåller flera verktyg (Plotverktyg, händelselogg, etc) för övergripande systemövervakning och konfiguration Anslutning av PC till USB, Ethernet eller EIA-232 Redundant konfigurationsalternativ för kritiska applikationer DF955-C1 DF955-C2 DF955-U DF955-SW KTP-12DCU-UK Nätverkskort, multimode fiber (MMFO) EIA-422 nätverkskort för koppar Stängsellarm nätverksinterface Network Manager CD-program Transformator, 1 A, 12 VDC DF851 Mikrofonteknologi Jämn känslighet över hela slingan Lätt att reparera Inga specialverktyg krävs för montering Kan användas i kombination med koaxkabel utan känslighet Ingen speciell hantering eller förberedelse krävs Tillbehör finns tillgängliga Kan anslutas direkt till en FlexPS/FlexPI-processor Tak-/väggsensor DF450* Detekterar slag, stötar och oavbruten attack Används på väggar, tak, burar, lager, golv och rör Mikrofonisk teknik Valbar frekvensgång Upp till 1115 m² täckning per slinga Inbyggd kalibreringsindikatorn Kan konfigureras med DIP-switchar eller UCM-programvara via USB Låg strömförbrukning * DF450 inomhusprocessor använder samma tillbehör och mikrofonkabel som DF951 Tillbehör 09 DF950-CM DF863 Universiell konfigurationsmodul (UCM). skarvningssats för Avslutnings-/ Programvara med mikrofonkabel interfacekabel. DF852 Matarkabel, okänsliga för vibrationer, 30 m/rulle DF962 Bortkopplingskontakt för svängoch skjutportar DF963 Manuell förbikopplarmodul by pass, nyckelstyrd DF964 Fjärrförbikopplarmodul styrning från by-pass från PC

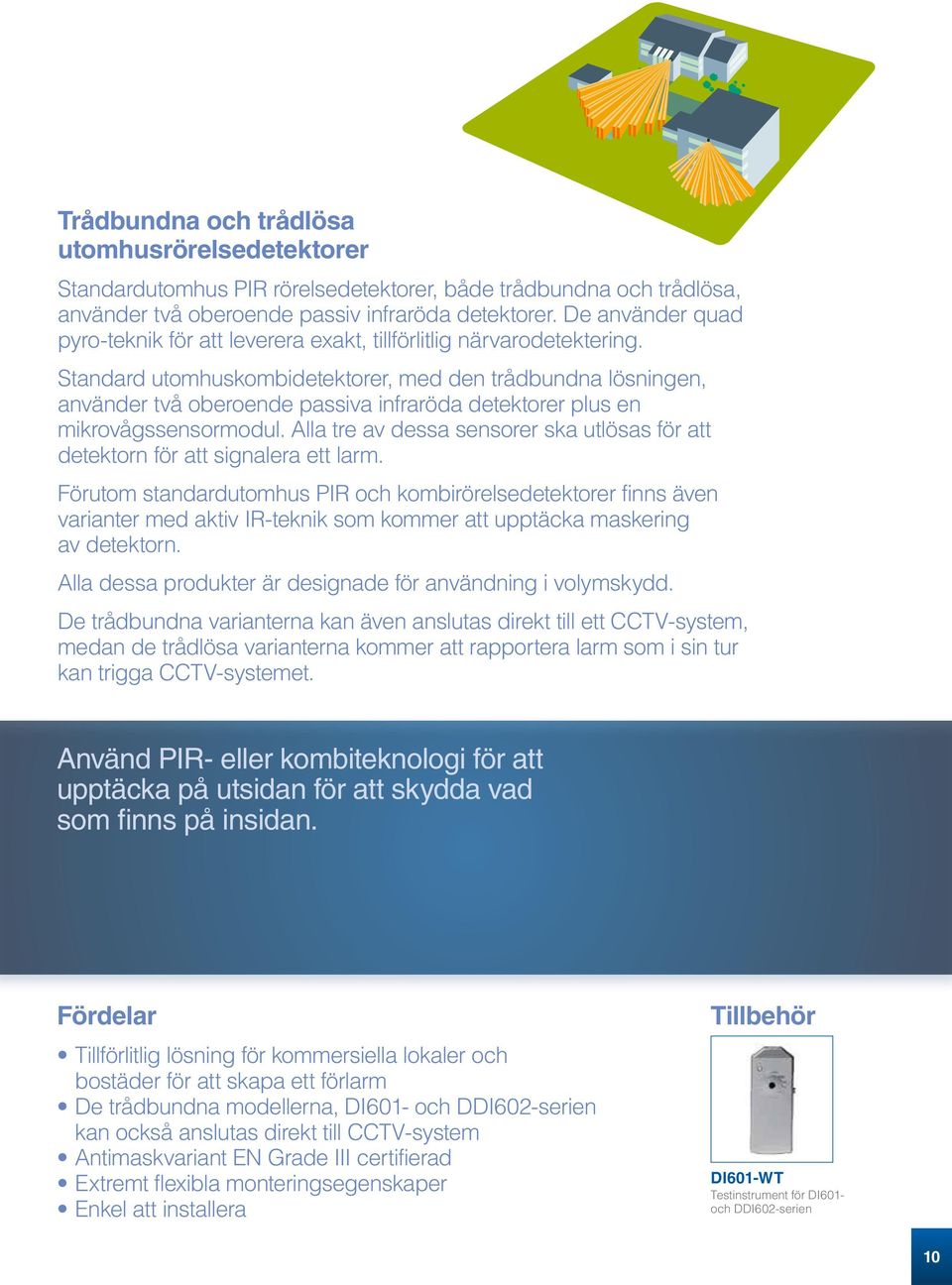

10 Trådbundna och trådlösa utomhusrörelsedetektorer Standardutomhus PIR rörelsedetektorer, både trådbundna och trådlösa, använder två oberoende passiv infraröda detektorer. De använder quad pyro-teknik för att leverera exakt, tillförlitlig närvarodetektering. Standard utomhuskombidetektorer, med den trådbundna lösningen, använder två oberoende passiva infraröda detektorer plus en mikrovågssensormodul. Alla tre av dessa sensorer ska utlösas för att detektorn för att signalera ett larm. Förutom standardutomhus PIR och kombirörelsedetektorer finns även varianter med aktiv IR-teknik som kommer att upptäcka maskering av detektorn. Alla dessa produkter är designade för användning i volymskydd. De trådbundna varianterna kan även anslutas direkt till ett CCTV-system, medan de trådlösa varianterna kommer att rapportera larm som i sin tur kan trigga CCTV-systemet. Använd PIR- eller kombiteknologi för att upptäcka på utsidan för att skydda vad som finns på insidan. Fördelar Tillförlitlig lösning för kommersiella lokaler och bostäder för att skapa ett förlarm De trådbundna modellerna, DI601- och DDI602-serien kan också anslutas direkt till CCTV-system Antimaskvariant EN Grade III certifierad Extremt flexibla monteringsegenskaper Enkel att installera Tillbehör DI601-WT Testinstrument för DI601- och DDI602-serien 10

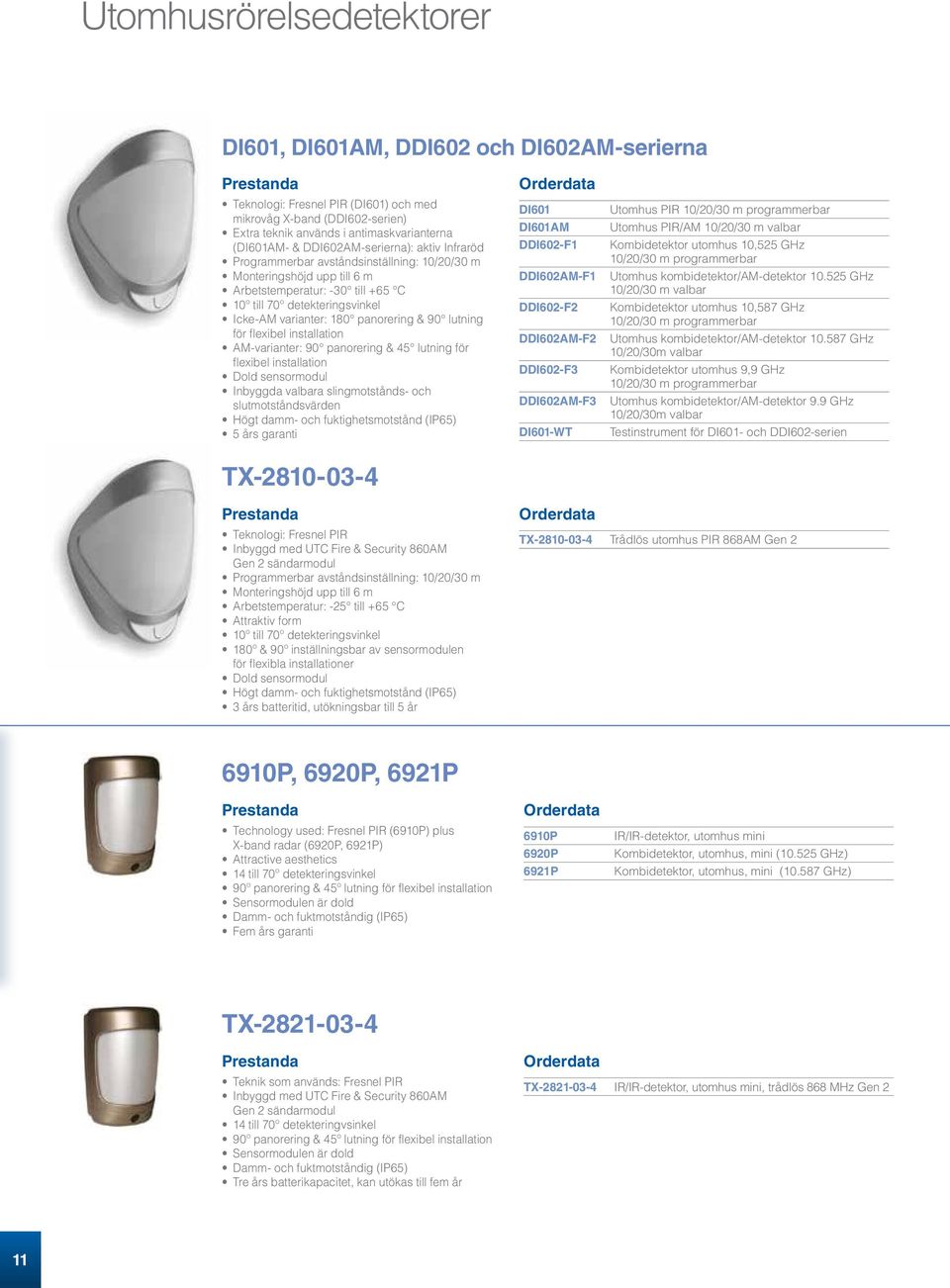

11 Utomhusrörelsedetektorer DI601, DI601AM, DDI602 och DI602AM-serierna Teknologi: Fresnel PIR (DI601) och med mikrovåg X-band (DDI602-serien) Extra teknik används i antimaskvarianterna (DI601AM- & DDI602AM-serierna): aktiv Infraröd Programmerbar avståndsinställning: 10/20/30 m Monteringshöjd upp till 6 m Arbetstemperatur: -30 till +65 C 10º till 70º detekteringsvinkel Icke-AM varianter: 180 panorering & 90 lutning för flexibel installation AM-varianter: 90 panorering & 45 lutning för flexibel installation Dold sensormodul Inbyggda valbara slingmotstånds- och slutmotståndsvärden Högt damm- och fuktighetsmotstånd (IP65) 5 års garanti TX DI601 DI601AM DDI602-F1 DDI602AM-F1 DDI602-F2 DDI602AM-F2 DDI602-F3 DDI602AM-F3 DI601-WT Utomhus PIR 10/20/30 m programmerbar Utomhus PIR/AM 10/20/30 m valbar Kombidetektor utomhus 10,525 GHz 10/20/30 m programmerbar Utomhus kombidetektor/am-detektor GHz 10/20/30 m valbar Kombidetektor utomhus 10,587 GHz 10/20/30 m programmerbar Utomhus kombidetektor/am-detektor GHz 10/20/30m valbar Kombidetektor utomhus 9,9 GHz 10/20/30 m programmerbar Utomhus kombidetektor/am-detektor 9.9 GHz 10/20/30m valbar Testinstrument för DI601- och DDI602-serien Teknologi: Fresnel PIR Inbyggd med UTC Fire & Security 860AM Gen 2 sändarmodul Programmerbar avståndsinställning: 10/20/30 m Monteringshöjd upp till 6 m Arbetstemperatur: -25 till +65 C Attraktiv form 10º till 70º detekteringsvinkel 180º & 90º inställningsbar av sensormodulen för flexibla installationer Dold sensormodul Högt damm- och fuktighetsmotstånd (IP65) 3 års batteritid, utökningsbar till 5 år TX Trådlös utomhus PIR 868AM Gen P, 6920P, 6921P Technology used: Fresnel PIR (6910P) plus X-band radar (6920P, 6921P) Attractive aesthetics 14 till 70º detekteringsvinkel 90º panorering & 45º lutning för flexibel installation Sensormodulen är dold Damm- och fuktmotståndig (IP65) Fem års garanti 6910P 6920P 6921P IR/IR-detektor, utomhus mini Kombidetektor, utomhus, mini ( GHz) Kombidetektor, utomhus, mini ( GHz) TX Teknik som används: Fresnel PIR Inbyggd med UTC Fire & Security 860AM Gen 2 sändarmodul 14 till 70º detekteringvsinkel 90º panorering & 45º lutning för flexibel installation Sensormodulen är dold Damm- och fuktmotståndig (IP65) Tre års batterikapacitet, kan utökas till fem år TX IR/IR-detektor, utomhus mini, trådlös 868 MHz Gen 2 11
