1 Monteringsanvisning sockel skåpstomme bänkskiva lucka/gångjärn lådfront/reling

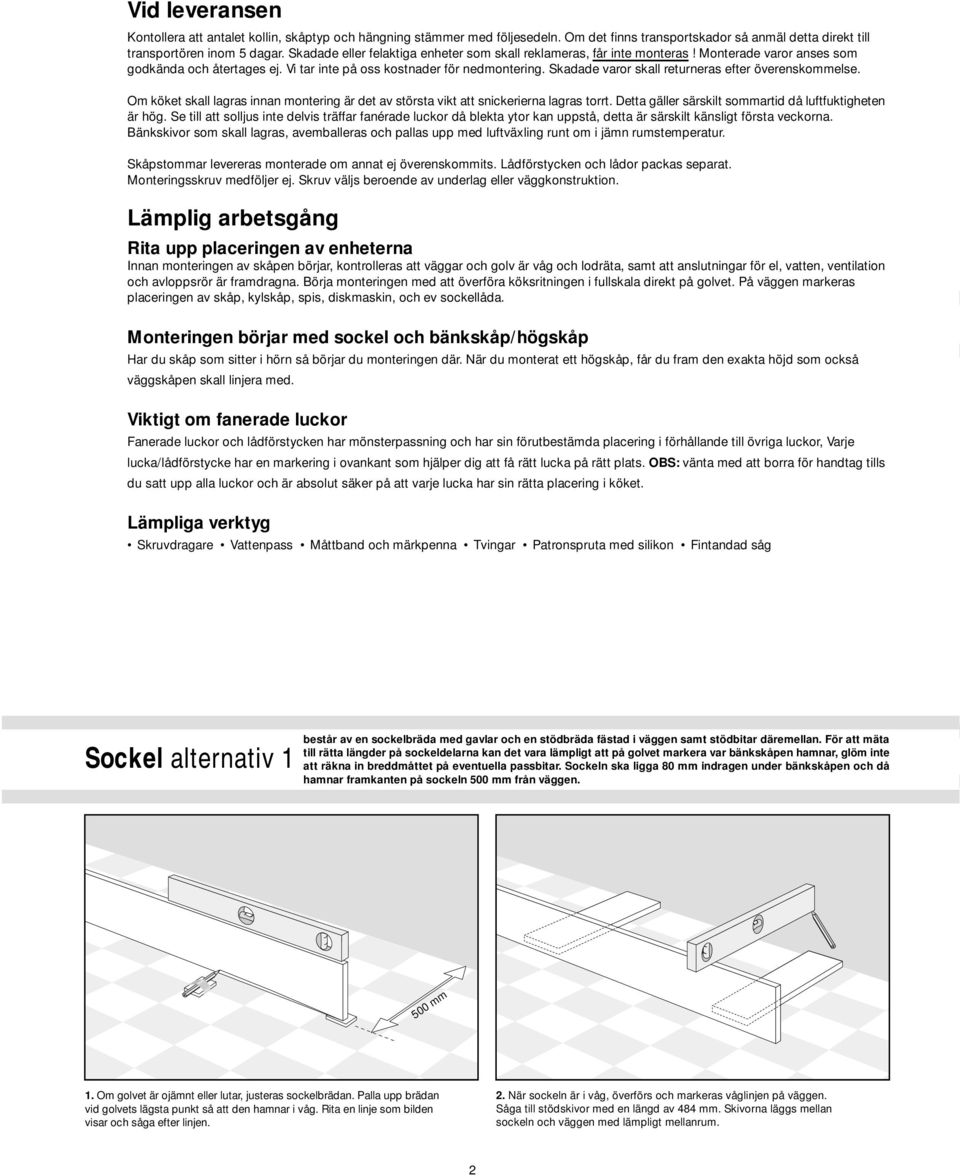

2 Vid leveransen Kontollera att antalet kollin, skåptyp och hängning stämmer med följesedeln. Om det finns transportskador så anmäl detta direkt till transportören inom 5 dagar. Skadade eller felaktiga enheter som skall reklameras, får inte monteras! Monterade varor anses som godkända och återtages ej. Vi tar inte på oss kostnader för nedmontering. Skadade varor skall returneras efter överenskommelse. Om köket skall lagras innan montering är det av största vikt att snickerierna lagras torrt. Detta gäller särskilt sommartid då luftfuktigheten är hög. Se till att solljus inte delvis träffar fanérade luckor då blekta ytor kan uppstå, detta är särskilt känsligt första veckorna. Bänkskivor som skall lagras, avemballeras och pallas upp med luftväxling runt om i jämn rumstemperatur. Skåpstommar levereras monterade om annat ej överenskommits. Lådförstycken och lådor packas separat. Monteringsskruv medföljer ej. Skruv väljs beroende av underlag eller väggkonstruktion. Lämplig arbetsgång Rita upp placeringen av enheterna Innan monteringen av skåpen börjar, kontrolleras att väggar och golv är våg och lodräta, samt att anslutningar för el, vatten, ventilation och avloppsrör är framdragna. Börja monteringen med att överföra köksritningen i fullskala direkt på golvet. På väggen markeras placeringen av skåp, kylskåp, spis, diskmaskin, och ev sockellåda. Monteringen börjar med sockel och bänkskåp/högskåp Har du skåp som sitter i hörn så börjar du monteringen där. När du monterat ett högskåp, får du fram den exakta höjd som också väggskåpen skall linjera med. Viktigt om fanerade luckor Fanerade luckor och lådförstycken har mönsterpassning och har sin förutbestämda placering i förhållande till övriga luckor, Varje lucka/lådförstycke har en markering i ovankant som hjälper dig att få rätt lucka på rätt plats. OBS: vänta med att borra för handtag tills du satt upp alla luckor och är absolut säker på att varje lucka har sin rätta placering i köket. Lämpliga verktyg Skruvdragare Vattenpass Måttband och märkpenna Tvingar Patronspruta med silikon Fintandad såg Sockel alternativ består av en sockelbräda med gavlar och en stödbräda fästad i väggen samt stödbitar däremellan. För att mäta till rätta längder på sockeldelarna kan det vara lämpligt att på golvet markera var bänkskåpen hamnar, glöm inte att räkna in breddmåttet på eventuella passbitar. Sockeln ska ligga 80 mm indragen under bänkskåpen och då hamnar framkanten på sockeln 500 mm från väggen. 500 mm. Om golvet är ojämnt eller lutar, justeras sockelbrädan. Palla upp brädan vid golvets lägsta punkt så att den hamnar i våg. Rita en linje som bilden visar och såga efter linjen.. När sockeln är i våg, överförs och markeras våglinjen på väggen. Såga till stödskivor med en längd av 484 mm. Skivorna läggs mellan sockeln och väggen med lämpligt mellanrum.

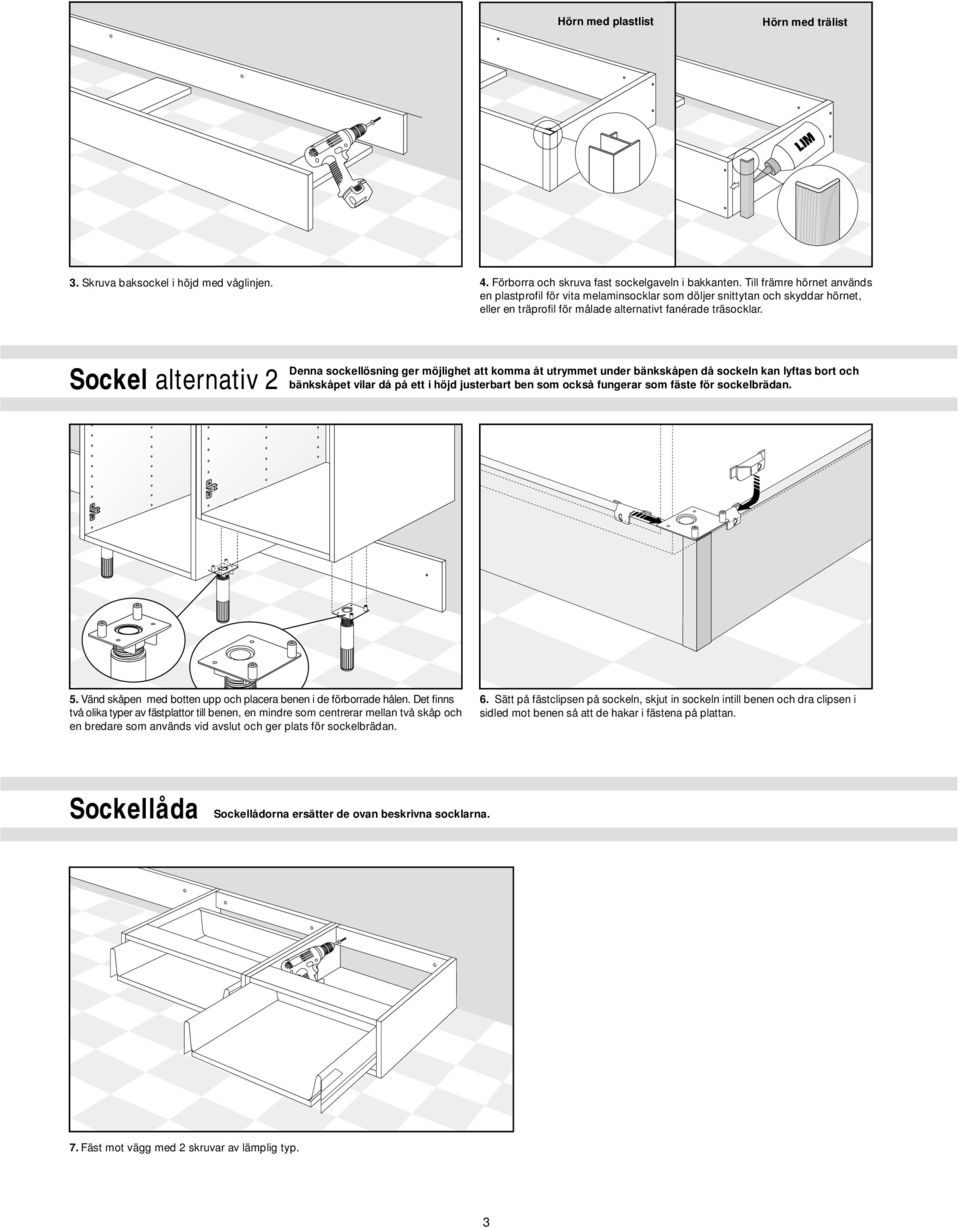

3 Hörn med plastlist Hörn med trälist 3. Skruva baksockel i höjd med våglinjen. 4. Förborra och skruva fast sockelgaveln i bakkanten. Till främre hörnet används en plastprofil för vita melaminsocklar som döljer snittytan och skyddar hörnet, eller en träprofil för målade alternativt fanérade träsocklar. Sockel alternativ Denna sockellösning ger möjlighet att komma åt utrymmet under bänkskåpen då sockeln kan lyftas bort och bänkskåpet vilar då på ett i höjd justerbart ben som också fungerar som fäste för sockelbrädan. 5. Vänd skåpen med botten upp och placera benen i de förborrade hålen. Det finns två olika typer av fästplattor till benen, en mindre som centrerar mellan två skåp och en bredare som används vid avslut och ger plats för sockelbrädan. 6. Sätt på fästclipsen på sockeln, skjut in sockeln intill benen och dra clipsen i sidled mot benen så att de hakar i fästena på plattan. Sockellåda Sockellådorna ersätter de ovan beskrivna socklarna. 7. Fäst mot vägg med skruvar av lämplig typ. 3

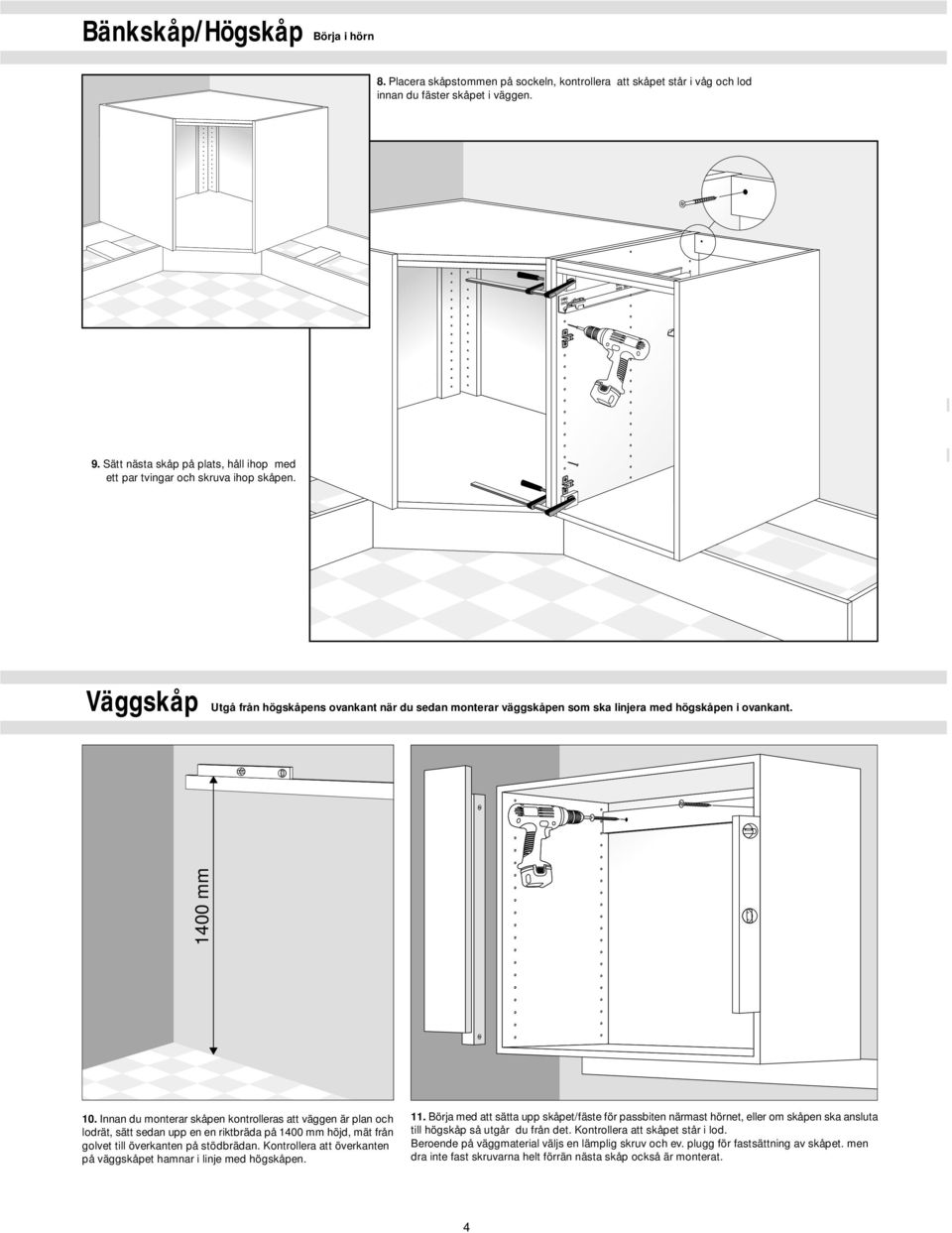

4 Bänkskåp/Högskåp Börja i hörn 8. Placera skåpstommen på sockeln, kontrollera att skåpet står i våg och lod innan du fäster skåpet i väggen. 9. Sätt nästa skåp på plats, håll ihop med ett par tvingar och skruva ihop skåpen. Väggskåp Utgå från högskåpens ovankant när du sedan monterar väggskåpen som ska linjera med högskåpen i ovankant. 400 mm 0. Innan du monterar skåpen kontrolleras att väggen är plan och lodrät, sätt sedan upp en en riktbräda på 400 mm höjd, mät från golvet till överkanten på stödbrädan. Kontrollera att överkanten på väggskåpet hamnar i linje med högskåpen.. Börja med att sätta upp skåpet/fäste för passbiten närmast hörnet, eller om skåpen ska ansluta till högskåp så utgår du från det. Kontrollera att skåpet står i lod. Beroende på väggmaterial väljs en lämplig skruv och ev. plugg för fastsättning av skåpet. men dra inte fast skruvarna helt förrän nästa skåp också är monterat. 4

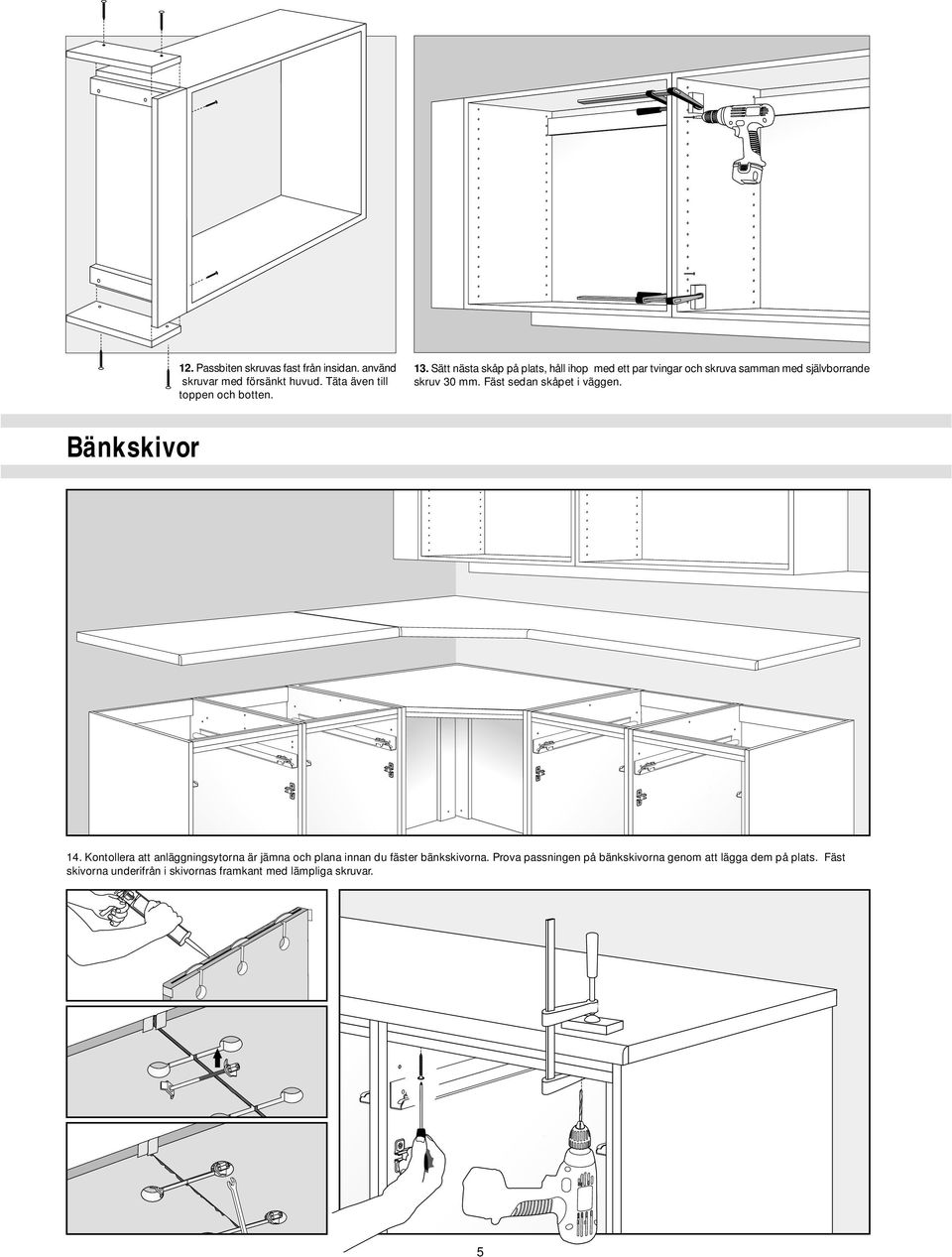

5 . Passbiten skruvas fast från insidan. använd skruvar med försänkt huvud. Täta även till toppen och botten. 3. Sätt nästa skåp på plats, håll ihop med ett par tvingar och skruva samman med självborrande skruv 30 mm. Fäst sedan skåpet i väggen. Bänkskivor 4. Kontollera att anläggningsytorna är jämna och plana innan du fäster bänkskivorna. Prova passningen på bänkskivorna genom att lägga dem på plats. Fäst skivorna underifrån i skivornas framkant med lämpliga skruvar. 5

6 Gångjärn montering, demontering och justering montering Gångjärnen behöver inga skruvar när de monteras i luckan. Gångjärnen spänns fast i luckan genom att fästet expanderar när täckplattan fälls ner. När luckan fästs till stommens beslag behövs heller inga skruvar. Man passar in tappen i beslagets framkant och trycker sedan fast bakkanten demontering Genom att klämma in låstungan i bakkanten, släpper gångjärnet och luckan kan lyftas ner Placera en skruvmejsel i spåret enligt bilden och lyft täckplattan, då frigörs gångjärnet. höjdjustering sidjustering djupjustering Lådfront montering, demontering och justering montera front justera höjd ± mm justera sidledes åt höger mm demontera front åt vänster mm 6

7 Reling skåputdrag montering, demontering och justering montera reling demontera reling justera lutning 3 bak. stick in relingen. fäll upp relingen 3. snäpp relingen på bakstycket 3 fram. lossa relingen från bakstycket. lossa tappen 3. dra ut tappen Utdragsback montering utdragsback skall ha en distanslist på gångjärnssidan på- och avhakning av låda påhakning av låda avhakning av låda 7

8 Montera takanslutning, krönlist, baldakin, och ljusramplist 3 Takanslutning Krönlist Baldakin Distans 0 mm. Spika eller skruva fast stödbitarna i taket och på ovansidan av skåpet.. Fäst takanslutningslisten i den övre av stödbitarna. 3. Montera taklisten Kombilist som krönlist Övrig ljusramplist Kombilist som ljusramplist Rengöring och skötsel Målade och lackerade ytor rengöres med lätt fuktad mjuk trasa och ett mildt diskmedel. Slipmedel eller amoniak får absolut inte förekomma. Rengör ytorna från rengöringsmedlet med rent vatten och torka torrt. Oljebehandlade ytor. Köken levereras grundoljade och måste oljas efter montering. Därefter minst gång årligen, eller oftare om behov föreligger. Rengöring med lätt fuktad trasa och vid behov ett mildt diskmedel. OBS använd inte basiska, alkaliska rengöringsmedel med högt phvärde, då dessa kan skada ytorna. Grovrengöring Kan göras med såpa och kökssvamp Svårare fläckar som inte går att torka bort kan man slipa med lackslippapper 80 eller finare. torka bort slipdammet.olja sedan in fläcken med ett tunt lager och låt det vila över natten Extra hög ytfinish, Oljeboning Olja in, Putsa ytan lätt med slippapper (korn 400) innan oljan torkat in (ca 5 min) polera sedan med torr trasa, ju mer du arbetar desto blankare blir ytan. OBS Brandfara!!! Oljeindränkta trasor kan självantända och skall brännas eller förvaras i burk med tättslutande lock. Kundtjänst Tel

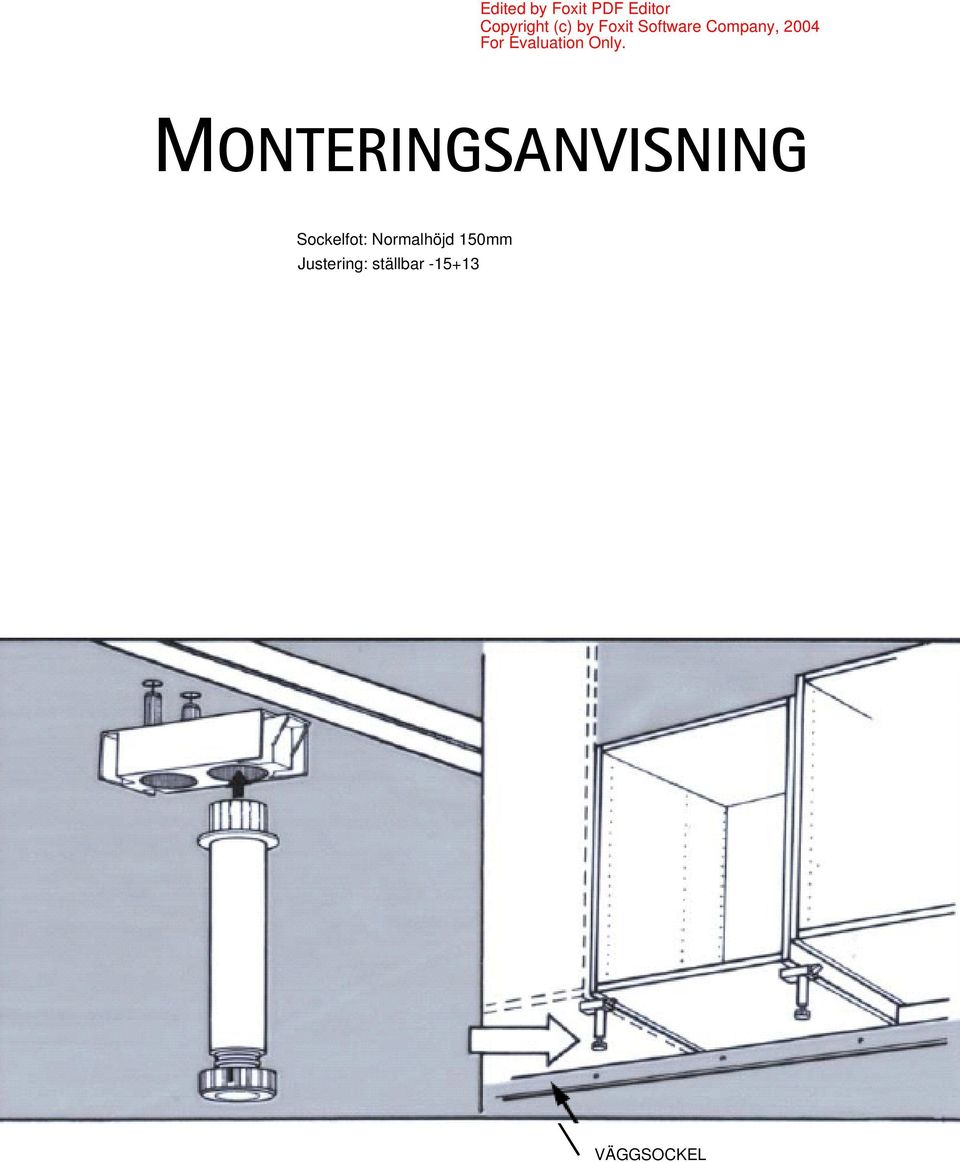

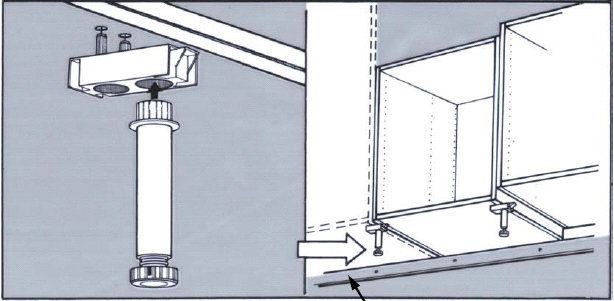

9 Edited by Foxit PDF Editor Copyright (c) by Foxit Software Company, 004 For Evaluation Only. MONTERINGSANVISNING Sockelfot: Normalhöjd 50mm Justering: ställbar -5+3 VÄGGSOCKEL

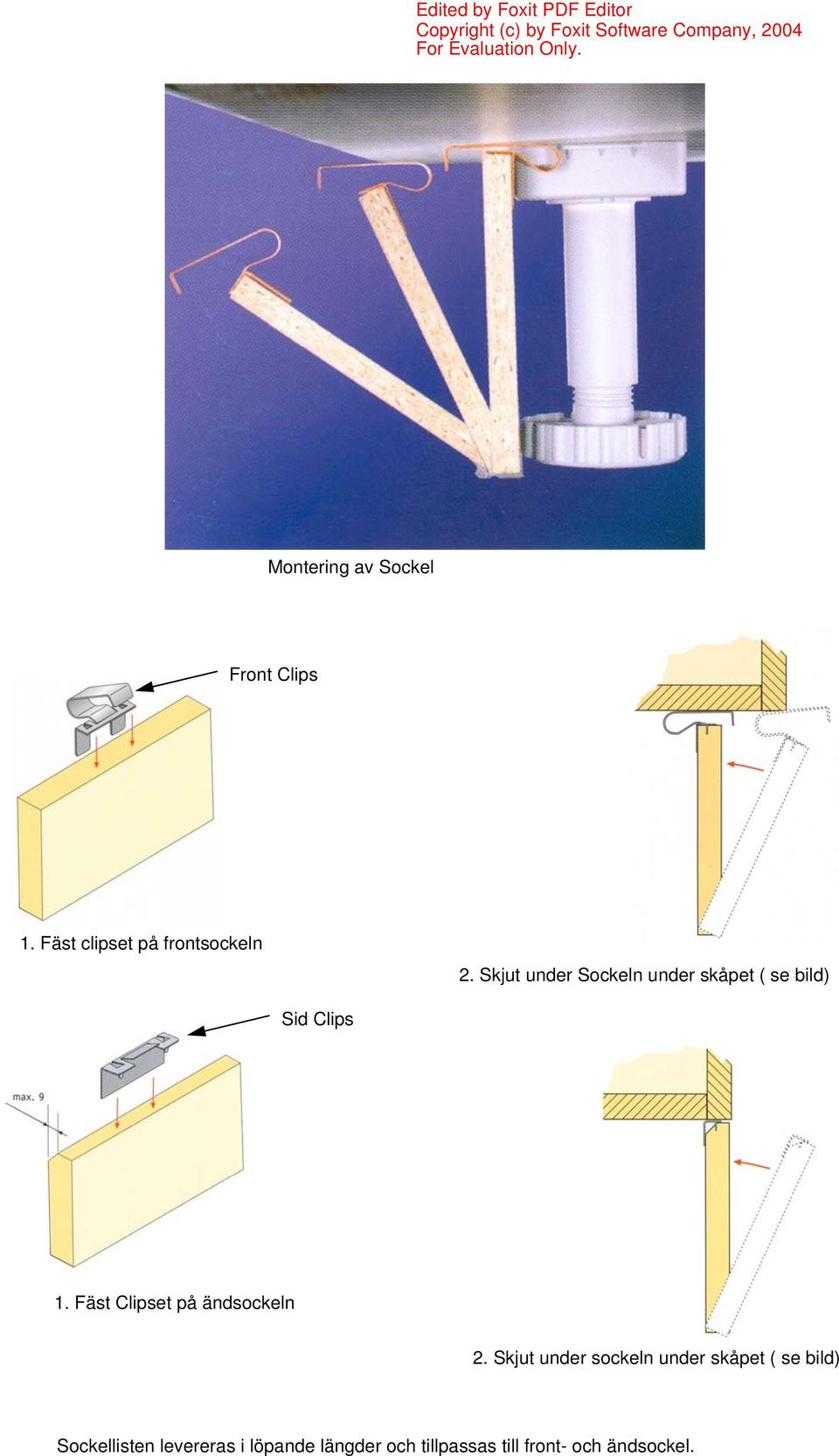

10 Edited by Foxit PDF Editor Copyright (c) by Foxit Software Company, 004 For Evaluation Only. Montering av Sockel Front Clips. Fäst clipset på frontsockeln. Skjut under Sockeln under skåpet ( se bild) Sid Clips. Fäst Clipset på ändsockeln. Skjut under sockeln under skåpet ( se bild) Sockellisten levereras i löpande längder och tillpassas till front- och ändsockel.
