1 MSMW, MSMS Shunt- och poolmodul för värmeledningspumpar Bruks- och monteringsanvisning 07/07

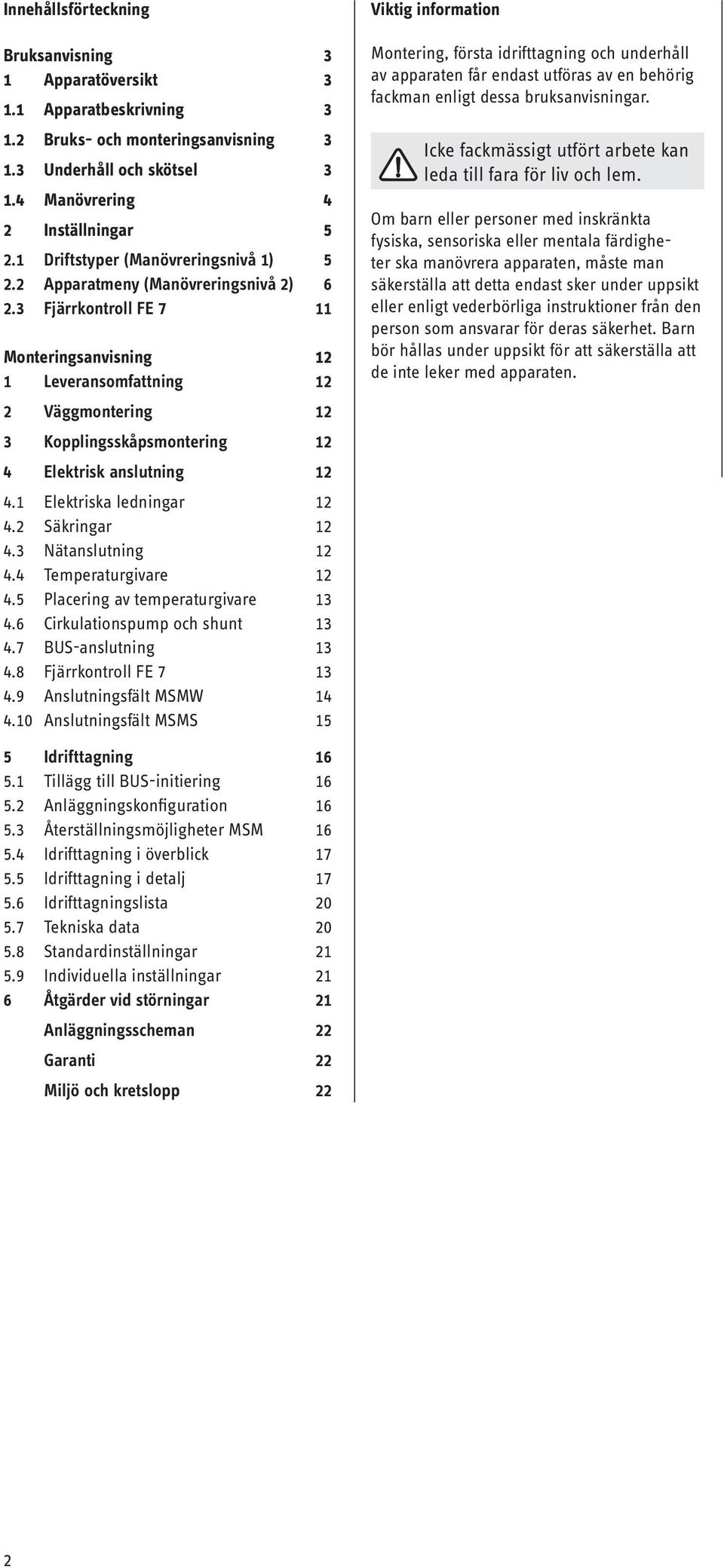

2 Innehållsförteckning Bruksanvisning 3 1 Apparatöversikt Apparatbeskrivning Bruks- och monteringsanvisning Underhåll och skötsel Manövrering 4 2 Inställningar Driftstyper (Manövreringsnivå 1) Apparatmeny (Manövreringsnivå 2) Fjärrkontroll FE 7 11 Monteringsanvisning 12 1 Leveransomfattning 12 2 Väggmontering 12 3 Kopplingsskåpsmontering 12 4 Elektrisk anslutning Elektriska ledningar Säkringar Nätanslutning Temperaturgivare Placering av temperaturgivare Cirkulationspump och shunt BUS-anslutning Fjärrkontroll FE Anslutningsfält MSMW Anslutningsfält MSMS 15 Viktig information Montering, första idrifttagning och underhåll av apparaten får endast utföras av en behörig fackman enligt dessa bruksanvisningar. Icke fackmässigt utfört arbete kan leda till fara för liv och lem. Om barn eller personer med inskränkta fysiska, sensoriska eller mentala färdigheter ska manövrera apparaten, måste man säkerställa att detta endast sker under uppsikt eller enligt vederbörliga instruktioner från den person som ansvarar för deras säkerhet. Barn bör hållas under uppsikt för att säkerställa att de inte leker med apparaten. 5 Idrifttagning Tillägg till BUS-initiering Anläggningskonfiguration Återställningsmöjligheter MSM Idrifttagning i överblick Idrifttagning i detalj Idrifttagningslista Tekniska data Standardinställningar Individuella inställningar 21 6 Åtgärder vid störningar 21 Anläggningsscheman 22 Garanti 22 Miljö och kretslopp 22

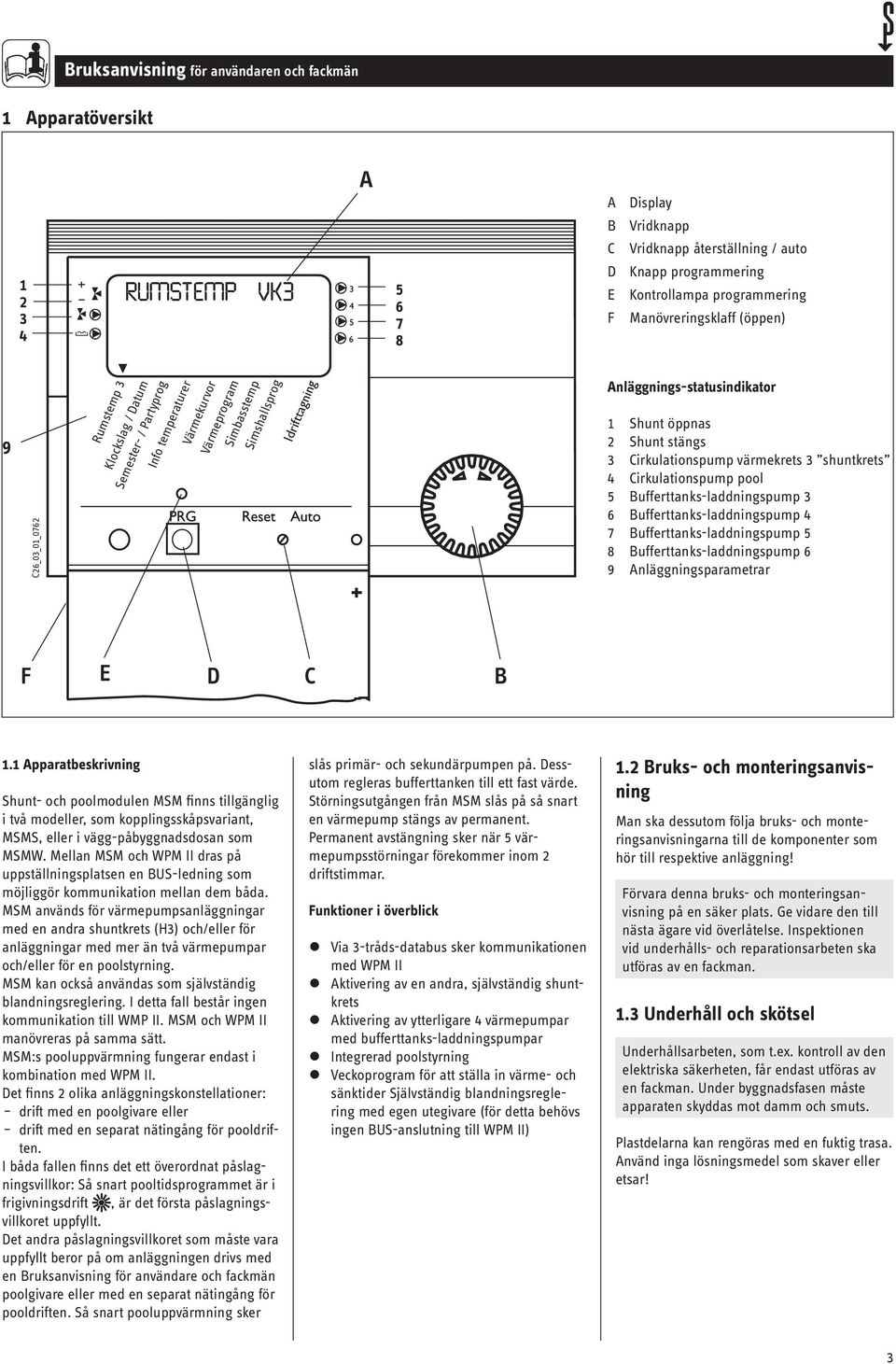

3 Bruksanvisning för användaren och fackmän 1 Apparatöversikt RUMSTEMP VK3 A A Display B Vridknapp C Vridknapp återställning / auto D Knapp programmering E Kontrollampa programmering F Manövreringsklaff (öppen) 9 C26_03_01_0762 Klockslag / Datum Semester- / Partyprog Info temperaturer Värmekurvor Värmeprogram Rumstemp 3 Simbasstemp Simshallsprog Idrifttagning Anläggnings-statusindikator 1 Shunt öppnas 2 Shunt stängs 3 Cirkulationspump värmekrets 3 shuntkrets 4 Cirkulationspump pool 5 Bufferttanks-laddningspump 3 6 Bufferttanks-laddningspump 4 7 Bufferttanks-laddningspump 5 8 Bufferttanks-laddningspump 6 9 Anläggningsparametrar F E D C B 1.1 Apparatbeskrivning Shunt- och poolmodulen MSM finns tillgänglig i två modeller, som kopplingsskåpsvariant, MSMS, eller i vägg-påbyggnadsdosan som MSMW. Mellan MSM och WPM II dras på uppställningsplatsen en BUS-ledning som möjliggör kommunikation mellan dem båda. MSM används för värmepumpsanläggningar med en andra shuntkrets (H3) och/eller för anläggningar med mer än två värmepumpar och/eller för en poolstyrning. MSM kan också användas som självständig blandningsreglering. I detta fall består ingen kommunikation till WMP II. MSM och WPM II manövreras på samma sätt. MSM:s pooluppvärmning fungerar endast i kombination med WPM II. Det finns 2 olika anläggningskonstellationer: drift med en poolgivare eller drift med en separat nätingång för pooldriften. I båda fallen finns det ett överordnat påslagningsvillkor: Så snart pooltidsprogrammet är i frigivningsdrift, är det första påslagningsvillkoret uppfyllt. Det andra påslagningsvillkoret som måste vara uppfyllt beror på om anläggningen drivs med en Bruksanvisning för användare och fackmän poolgivare eller med en separat nätingång för pooldriften. Så snart pooluppvärmning sker slås primär- och sekundärpumpen på. Dessutom regleras bufferttanken till ett fast värde. Störningsutgången från MSM slås på så snart en värmepump stängs av permanent. Permanent avstängning sker när 5 värmepumpsstörningar förekommer inom 2 driftstimmar. Funktioner i överblick Via 3-tråds-databus sker kommunikationen med WPM II Aktivering av en andra, självständig shuntkrets Aktivering av ytterligare 4 värmepumpar med bufferttanks-laddningspumpar Integrerad poolstyrning Veckoprogram för att ställa in värme- och sänktider Självständig blandningsreglering med egen utegivare (för detta behövs ingen BUS-anslutning till WPM II) 1.2 Bruks- och monteringsanvisning Man ska dessutom följa bruks- och monteringsanvisningarna till de komponenter som hör till respektive anläggning! Förvara denna bruks- och monteringsanvisning på en säker plats. Ge vidare den till nästa ägare vid överlåtelse. Inspektionen vid underhålls- och reparationsarbeten ska utföras av en fackman. 1.3 Underhåll och skötsel Underhållsarbeten, som t.ex. kontroll av den elektriska säkerheten, får endast utföras av en fackman. Under byggnadsfasen måste apparaten skyddas mot damm och smuts. Plastdelarna kan rengöras med en fuktig trasa. Använd inga lösningsmedel som skaver eller etsar! 3

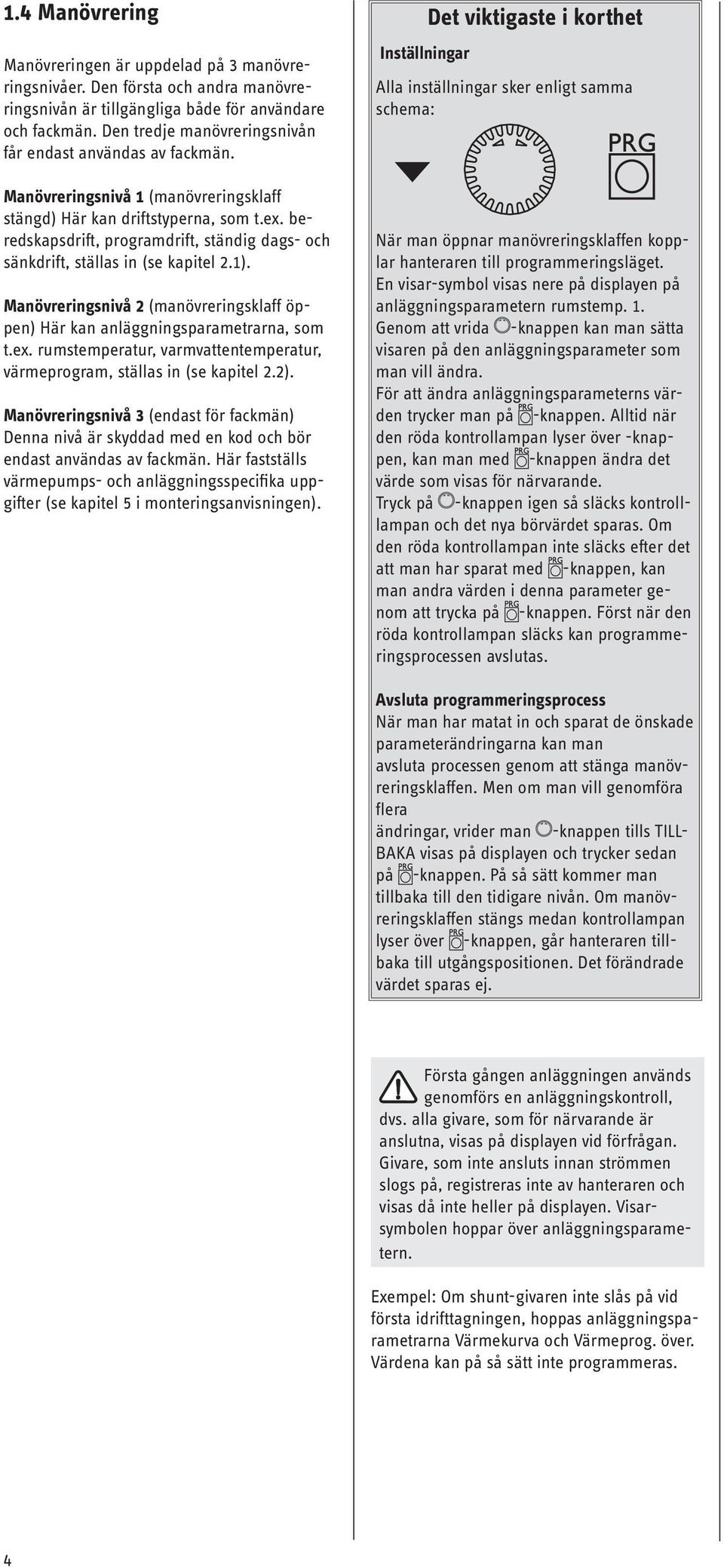

4 1.4 Manövrering Manövreringen är uppdelad på 3 manövreringsnivåer. Den första och andra manövreringsnivån är tillgängliga både för användare och fackmän. Den tredje manövreringsnivån får endast användas av fackmän. Manövreringsnivå 1 (manövreringsklaff stängd) Här kan driftstyperna, som t.ex. beredskapsdrift, programdrift, ständig dags- och sänkdrift, ställas in (se kapitel 2.1). Manövreringsnivå 2 (manövreringsklaff öppen) Här kan anläggningsparametrarna, som t.ex. rumstemperatur, varmvattentemperatur, värmeprogram, ställas in (se kapitel 2.2). Manövreringsnivå 3 (endast för fackmän) Denna nivå är skyddad med en kod och bör endast användas av fackmän. Här fastställs värmepumps- och anläggningsspecifika uppgifter (se kapitel 5 i monteringsanvisningen). Inställningar Det viktigaste i korthet Alla inställningar sker enligt samma schema: När man öppnar manövreringsklaffen kopplar hanteraren till programmeringsläget. En visar-symbol visas nere på displayen på anläggningsparametern rumstemp. 1. Genom att vrida -knappen kan man sätta visaren på den anläggningsparameter som man vill ändra. För att ändra anläggningsparameterns värden trycker man på -knappen. Alltid när den röda kontrollampan lyser över -knappen, kan man med -knappen ändra det värde som visas för närvarande. Tryck på -knappen igen så släcks kontrolllampan och det nya börvärdet sparas. Om den röda kontrollampan inte släcks efter det att man har sparat med -knappen, kan man andra värden i denna parameter genom att trycka på -knappen. Först när den röda kontrollampan släcks kan programmeringsprocessen avslutas. Avsluta programmeringsprocess När man har matat in och sparat de önskade parameterändringarna kan man avsluta processen genom att stänga manövreringsklaffen. Men om man vill genomföra flera ändringar, vrider man -knappen tills TILL- BAKA visas på displayen och trycker sedan på -knappen. På så sätt kommer man tillbaka till den tidigare nivån. Om manövreringsklaffen stängs medan kontrollampan lyser över -knappen, går hanteraren tillbaka till utgångspositionen. Det förändrade värdet sparas ej. Första gången anläggningen används genomförs en anläggningskontroll, dvs. alla givare, som för närvarande är anslutna, visas på displayen vid förfrågan. Givare, som inte ansluts innan strömmen slogs på, registreras inte av hanteraren och visas då inte heller på displayen. Visarsymbolen hoppar över anläggningsparametern. Exempel: Om shunt-givaren inte slås på vid första idrifttagningen, hoppas anläggningsparametrarna Värmekurva och Värmeprog. över. Värdena kan på så sätt inte programmeras. 4

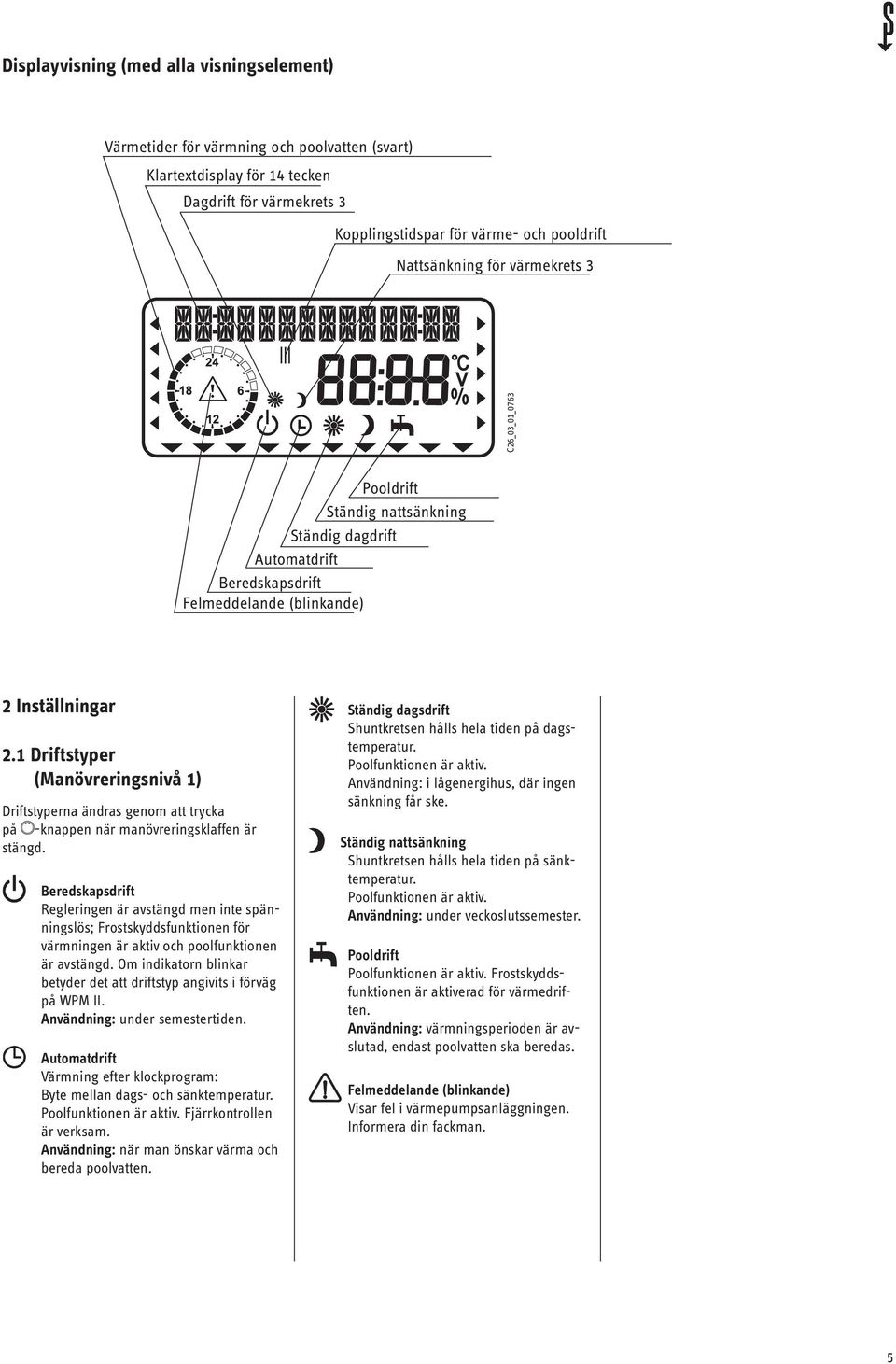

5 Displayvisning (med alla visningselement) Värmetider för värmning och poolvatten (svart) Klartextdisplay för 14 tecken Dagdrift för värmekrets 3 Kopplingstidspar för värme- och pooldrift Nattsänkning för värmekrets 3 C26_03_01_0763 Pooldrift Ständig nattsänkning Ständig dagdrift Automatdrift Beredskapsdrift Felmeddelande (blinkande) 2 Inställningar 2.1 Driftstyper (Manövreringsnivå 1) Driftstyperna ändras genom att trycka på -knappen när manövreringsklaffen är stängd. Beredskapsdrift Regleringen är avstängd men inte spänningslös; Frostskyddsfunktionen för värmningen är aktiv och poolfunktionen är avstängd. Om indikatorn blinkar betyder det att driftstyp angivits i förväg på WPM II. Användning: under semestertiden. Automatdrift Värmning efter klockprogram: Byte mellan dags- och sänktemperatur. Poolfunktionen är aktiv. Fjärrkontrollen är verksam. Användning: när man önskar värma och bereda poolvatten. Ständig dagsdrift Shuntkretsen hålls hela tiden på dagstemperatur. Poolfunktionen är aktiv. Användning: i lågenergihus, där ingen sänkning får ske. Ständig nattsänkning Shuntkretsen hålls hela tiden på sänktemperatur. Poolfunktionen är aktiv. Användning: under veckoslutssemester. Pooldrift Poolfunktionen är aktiv. Frostskyddsfunktionen är aktiverad för värmedriften. Användning: värmningsperioden är avslutad, endast poolvatten ska beredas. Felmeddelande (blinkande) Visar fel i värmepumpsanläggningen. Informera din fackman. 5

6 2.2 Apparatmeny (Manövreringsnivå 2) Välj önskad menypunkt med vridknappen. RUMSTEMP VK3 Med menypunkten Rumstemp. kan man ställa in rums-börtemperaturen för dag- och nattsänkning för värmekrets 3. Så snart fjärrkontroll FE7 är ansluten och har tillordnats värmekretsen kan man även kontrollera rums-ärtemperaturen. TID-DATUM Med menypunkten tid/datum kan man ställa in klockan och sommartid. Sommartid ställs in på fabriken från 25 mars till 25 oktober. SEM / PARTY Under menypunkten Semesterprogram arbetar värmepumpsanläggningen i nattsänkning. Under menypunkten Partyprogram kan man förlänga dagdriften några timmar. TEMPERATURER Under menypunkten Info temperaturer kan man avläsa värmepumpens och värmepumpsanläggningens givar-temperaturer och jämföra bör- och ärvärdet. VARMEKURVA Under menypunkten Värmekurva kan man ställa in en värmekurva för värmekrets 3 per gång. Endast med den värmekurva som är korrekt för den aktuella byggnaden förblir rumstemperaturen konstant oavsett utetemperatur. Det är därför mycket viktigt att välja rätt värmekurva! VARMEPROGRAM Under menypunkten Värmeprogram kan man ställa in tillhörande värmeprogram för värmekrets 3. SIMBASS.TEMP Med menypunkten Simbasstemp. kan man ställa in börtemperaturen för pooluppvärmningen. SIMSHALLSPROG Under menypunkten Simshallsprog. kan man ställa in tider för pooldriften. DRIFTSATTNING Vid idrifttagning måste man förutom inställningarna på den andra manövreringsnivån även fastställa de anläggningsspecifika parametrarna. Dessa ställs på den tredje, kodskyddade manövreringsnivån. Alla parametrar ska kontrolleras en efter en. De inställda värdena ska föras in i den härför avsedda spalten (anläggningsvärden) i idrifttagningslistan. 6

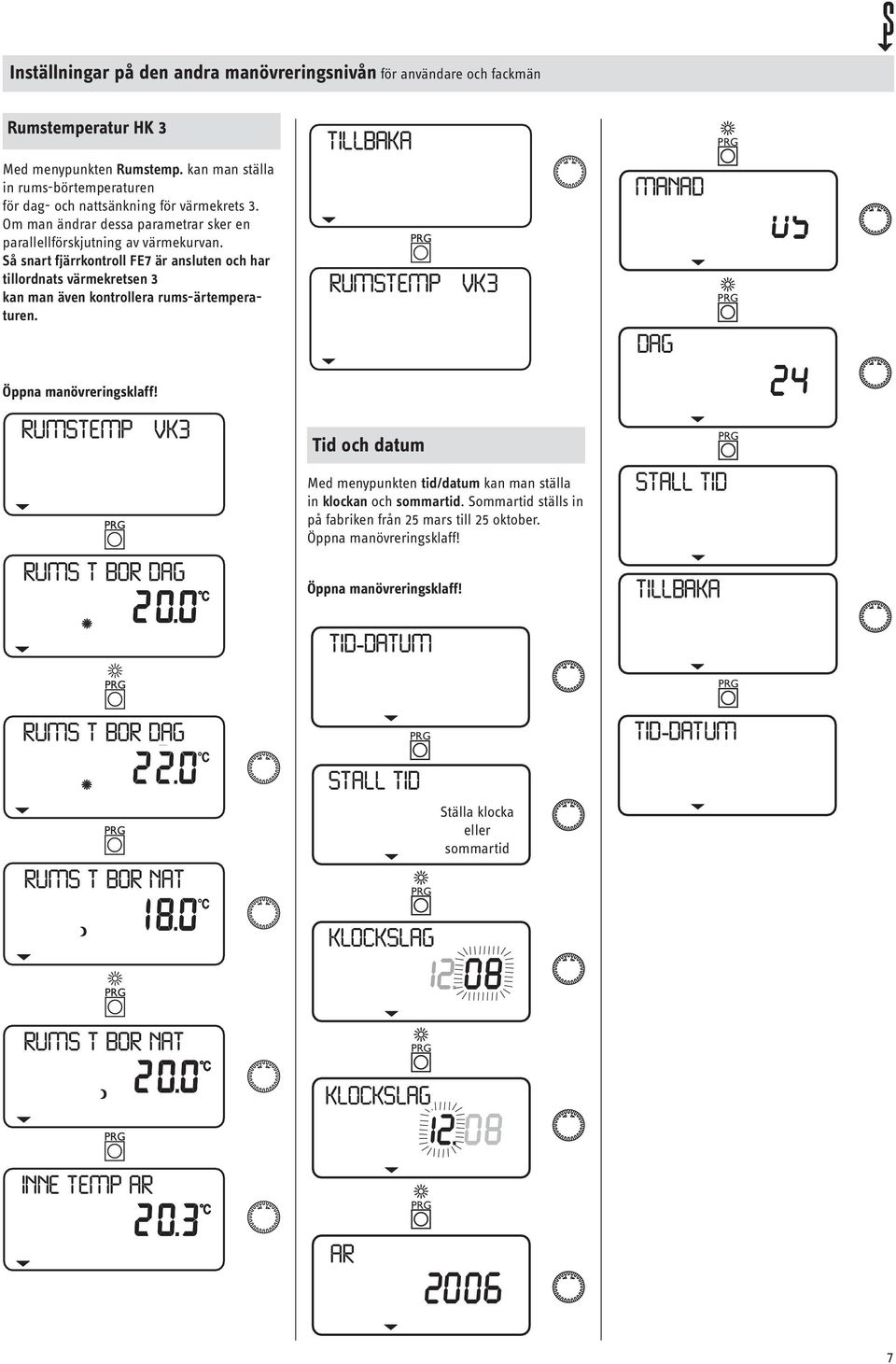

7 Inställningar på den andra manövreringsnivån för användare och fackmän Rumstemperatur HK 3 Med menypunkten Rumstemp. kan man ställa in rums-börtemperaturen för dag- och nattsänkning för värmekrets 3. Om man ändrar dessa parametrar sker en parallellförskjutning av värmekurvan. Så snart fjärrkontroll FE7 är ansluten och har tillordnats värmekretsen 3 kan man även kontrollera rums-ärtemperaturen. TILLBAKA RUMSTEMP VK3 MANAD DAG Öppna manövreringsklaff! RUMSTEMP VK3 RUMS T BOR DAG Tid och datum Med menypunkten tid/datum kan man ställa in klockan och sommartid. Sommartid ställs in på fabriken från 25 mars till 25 oktober. Öppna manövreringsklaff! Öppna manövreringsklaff! TID-DATUM STALL TID TILLBAKA RUMS T BOR DAG TID-DATUM RUMS T BOR NAT STALL TID Ställa klocka eller sommartid KLOCKSLAG RUMS T BOR NAT KLOCKSLAG INNE TEMP AR AR 7

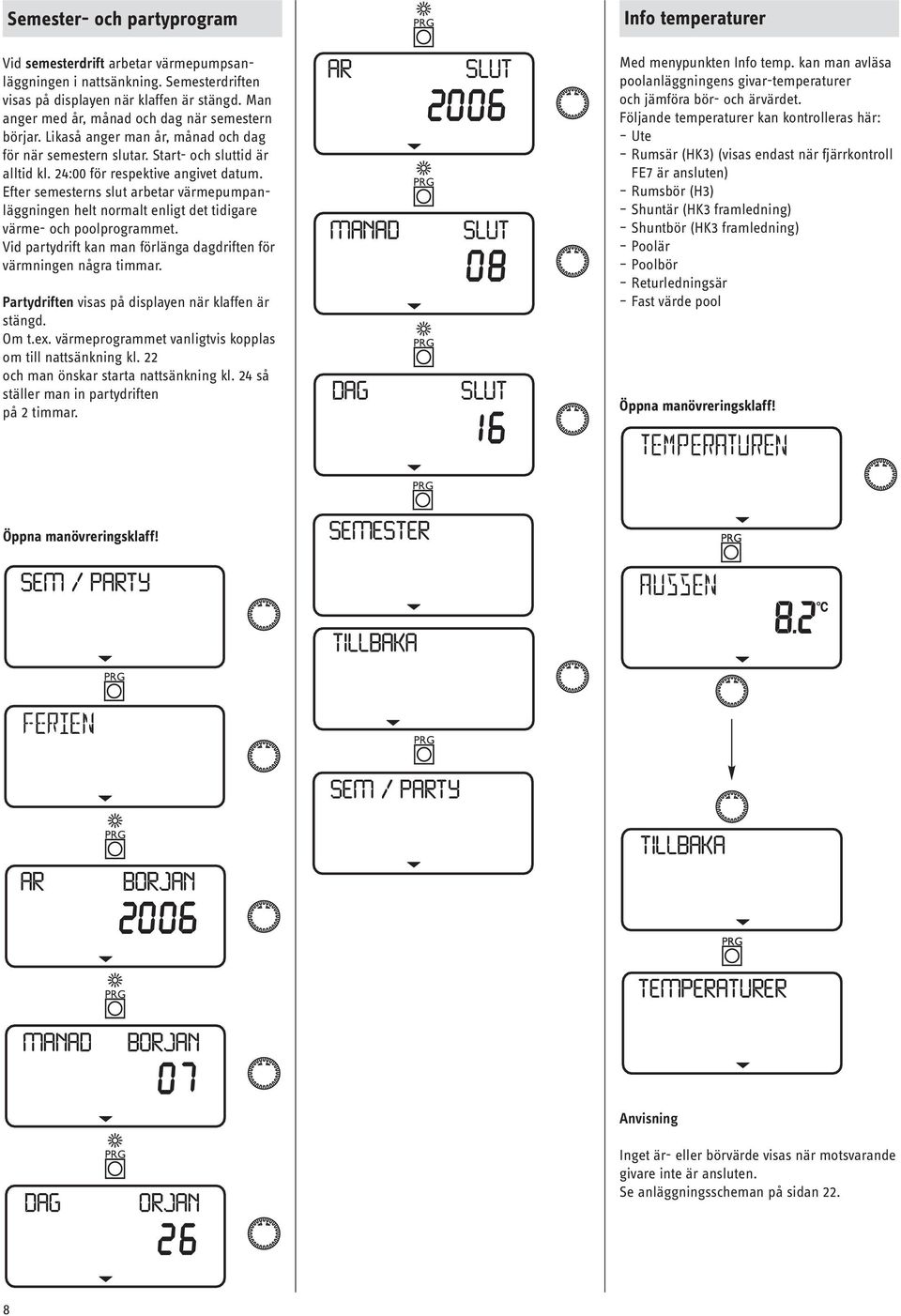

8 Semester- och partyprogram Info temperaturer Vid semesterdrift arbetar värmepumpsanläggningen i nattsänkning. Semesterdriften visas på displayen när klaffen är stängd. Man anger med år, månad och dag när semestern börjar. Likaså anger man år, månad och dag för när semestern slutar. Start- och sluttid är alltid kl. 24:00 för respektive angivet datum. Efter semesterns slut arbetar värmepumpanläggningen helt normalt enligt det tidigare värme- och poolprogrammet. Vid partydrift kan man förlänga dagdriften för värmningen några timmar. Partydriften visas på displayen när klaffen är stängd. Om t.ex. värmeprogrammet vanligtvis kopplas om till nattsänkning kl. 22 och man önskar starta nattsänkning kl. 24 så ställer man in partydriften på 2 timmar. ar MANAD dag SLUT SLUT SLUT Med menypunkten Info temp. kan man avläsa poolanläggningens givar-temperaturer och jämföra bör- och ärvärdet. Följande temperaturer kan kontrolleras här: Ute Rumsär (HK3) (visas endast när fjärrkontroll FE7 är ansluten) Rumsbör (H3) Shuntär (HK3 framledning) Shuntbör (HK3 framledning) Poolär Poolbör Returledningsär Fast värde pool Öppna manövreringsklaff! Öppna manövreringsklaff! SEMester SEM / PARTY TILLBAKA SEM / PARTY ar BORJAN TILLBAKA TEMPERATURER MANAD BORJAN Anvisning DAG ORJAN Inget är- eller börvärde visas när motsvarande givare inte är ansluten. Se anläggningsscheman på sidan 22. 8

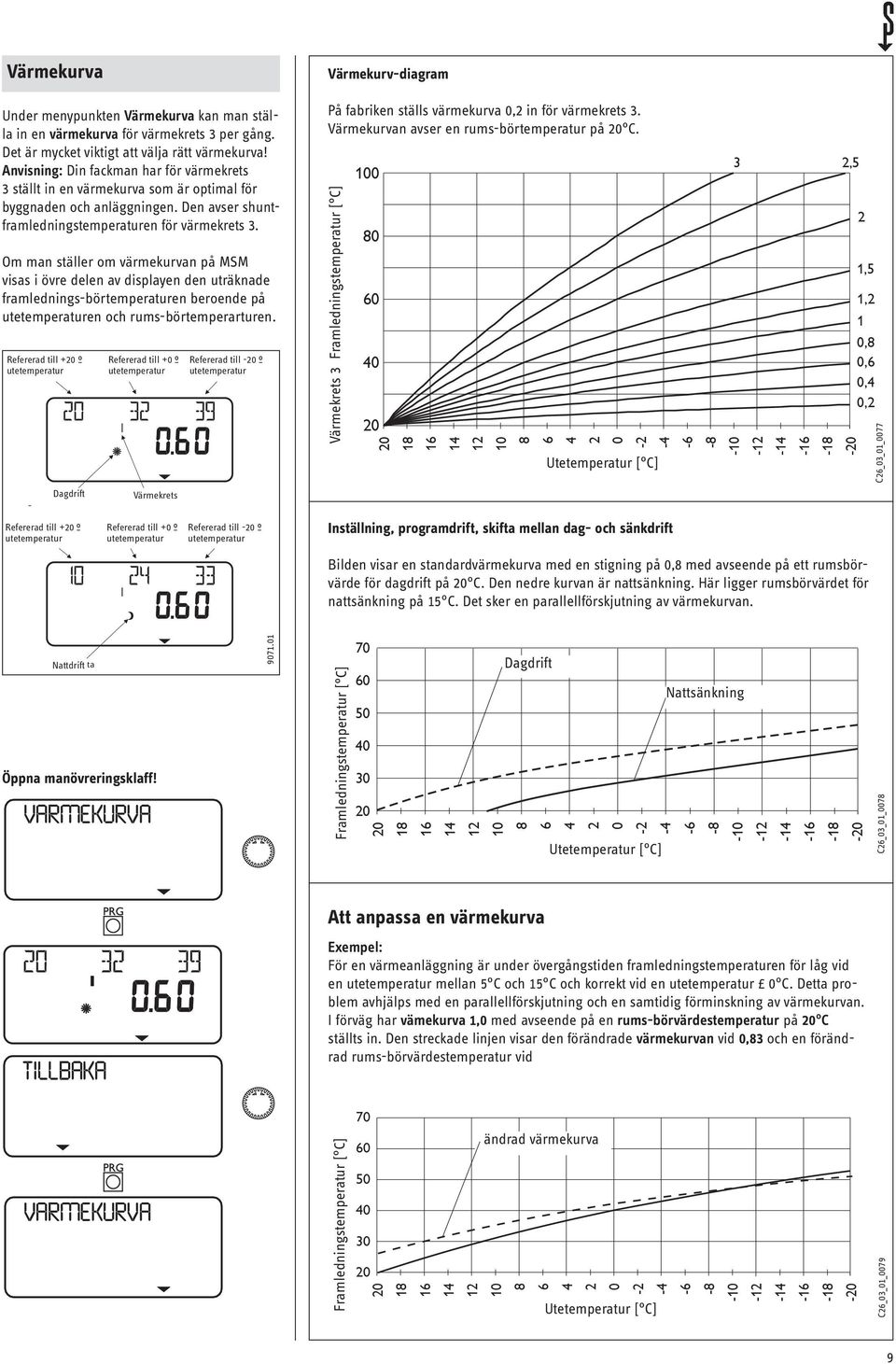

9 Värmekurva Under menypunkten Värmekurva kan man ställa in en värmekurva för värmekrets 3 per gång. Det är mycket viktigt att välja rätt värmekurva! Anvisning: Din fackman har för värmekrets 3 ställt in en värmekurva som är optimal för byggnaden och anläggningen. Den avser shuntframledningstemperaturen för värmekrets 3. Om man ställer om värmekurvan på MSM visas i övre delen av displayen den uträknade framlednings-börtemperaturen beroende på utetemperaturen och rums-börtemperarturen. Refererad Basato su una till +20 temperatura esterna di +20 C tura utetemperatur esterna di 0 C utetemperatur tura esterna di º Basato Refererad su una till tempera- +0 º Refererad Basato su till una -20 tempera- º utetemperatur -20 C Dagdrift Värmekrets Programma Giorno Circuito di riscaldamento 1 Refererad Basato su una till +20 temperatura esterna di +20 C tura utetemperatur esterna di 0 C utetemperatur tura esterna di º Basato Refererad su una till tempera- +0 º Refererad Basato su till una -20 tempera- º utetemperatur -20 C Värmekurv-diagram På fabriken ställs värmekurva 0,2 in för värmekrets 3. Värmekurvan avser en rums-börtemperatur på 20 C. Heizkreis 1 WP-Rücklauftemperatur [ C] Värmekrets 3 Framledningstemperatur [ C] Heizkreis 2 WP-Vorlauftemperatur [ C] Utetemperatur Außentemperatur [ C] [ C] Inställning, programdrift, skifta mellan dag- och sänkdrift 3 2,5 2 1,5 1,2 1 0,8 0,6 0,4 0,2 C26_03_01_0077 Bilden visar en standardvärmekurva med en stigning på 0,8 med avseende på ett rumsbörvärde för dagdrift på 20 C. Den nedre kurvan är nattsänkning. Här ligger rumsbörvärdet för nattsänkning på 15 C. Det sker en parallellförskjutning av värmekurvan. Programma Nattdrift Ridotta Öppna manövreringsklaff! VARMEKURVA Framledningstemperatur Rücklauf- / Vorlauftemperatur [ C] [ C] 70 Dagdrift Tag-Betrieb Utetemperatur Außentemperatur [ C] [ C] Nattsänkning Absenk-Betrieb C26_03_01_0078 TILLBAKA Att anpassa en värmekurva Exempel: För en värmeanläggning är under övergångstiden framledningstemperaturen för låg vid en utetemperatur mellan 5 C och 15 C och korrekt vid en utetemperatur 0 C. Detta problem avhjälps med en parallellförskjutning och en samtidig förminskning av värmekurvan. I förväg har vämekurva 1,0 med avseende på en rums-börvärdestemperatur på 20 C ställts in. Den streckade linjen visar den förändrade värmekurvan vid 0,83 och en förändrad rums-börvärdestemperatur vid VARMEKURVA Framledningstemperatur Rücklauf- / Vorlauftemperatur [ C] [ C] 70 ändrad geänderte värmekurva Heizkurve Utetemperatur Außentemperatur [ C] [ C] C26_03_01_0079 9

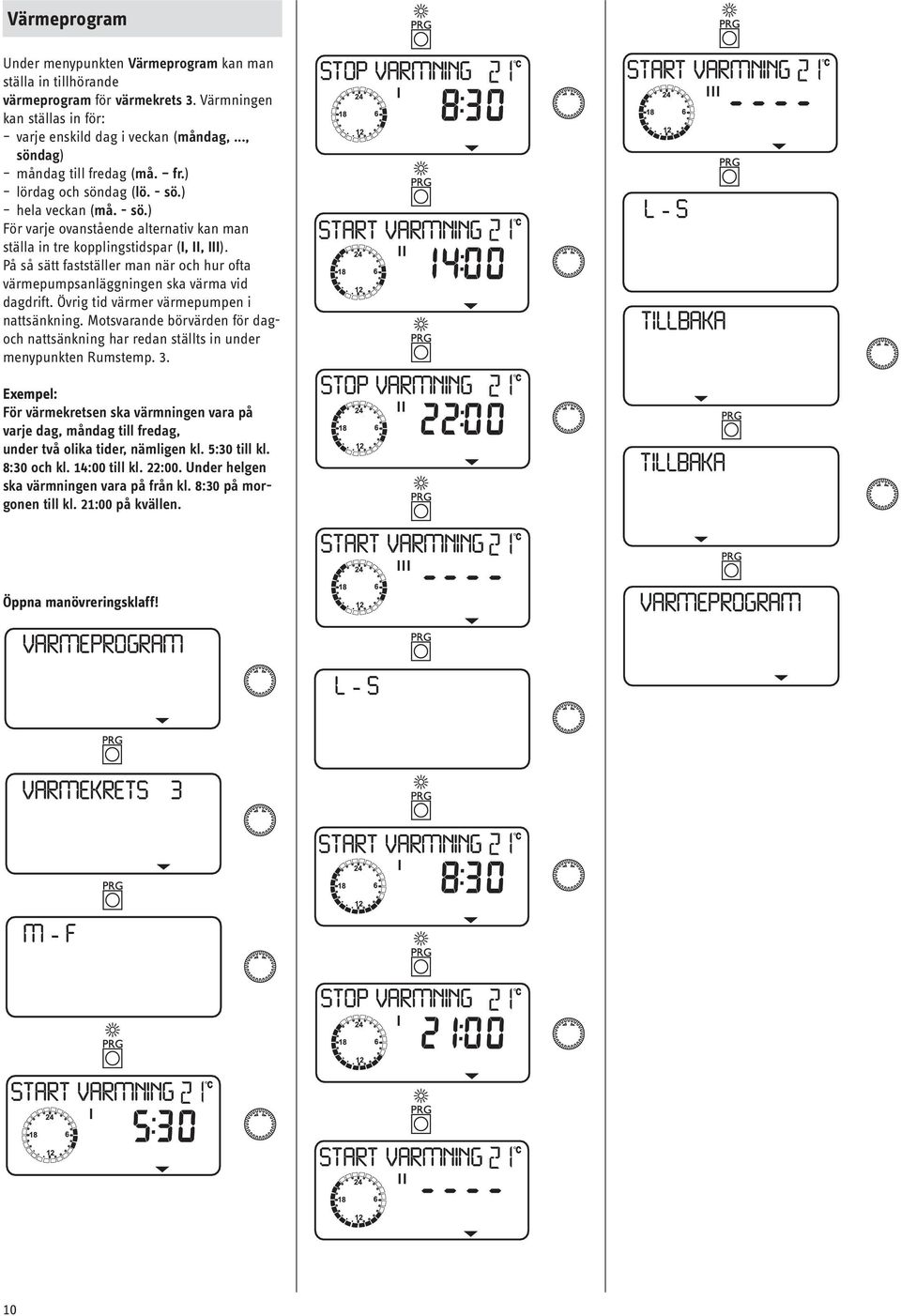

10 Värmeprogram Under menypunkten Värmeprogram kan man ställa in tillhörande värmeprogram för värmekrets 3. Värmningen kan ställas in för: varje enskild dag i veckan (måndag,..., söndag) måndag till fredag (må. fr.) lördag och söndag (lö. - sö.) hela veckan (må. - sö.) För varje ovanstående alternativ kan man ställa in tre kopplingstidspar (I, II, III). På så sätt fastställer man när och hur ofta värmepumpsanläggningen ska värma vid dagdrift. Övrig tid värmer värmepumpen i nattsänkning. Motsvarande börvärden för dagoch nattsänkning har redan ställts in under menypunkten Rumstemp. 3. Exempel: För värmekretsen ska värmningen vara på varje dag, måndag till fredag, under två olika tider, nämligen kl. 5:30 till kl. 8:30 och kl. 14:00 till kl. 22:00. Under helgen ska värmningen vara på från kl. 8:30 på morgonen till kl. 21:00 på kvällen. STOP VARMNING START VARMNING STOP VARMNING START VARMNING START VARMNING l - s TILLBAKA TILLBAKA Öppna manövreringsklaff! VARMEPROGRAM l - s VARMEPROGRAM VARMEKRETS 3 START VARMNING M - f STOP VARMNING START VARMNING START VARMNING 10

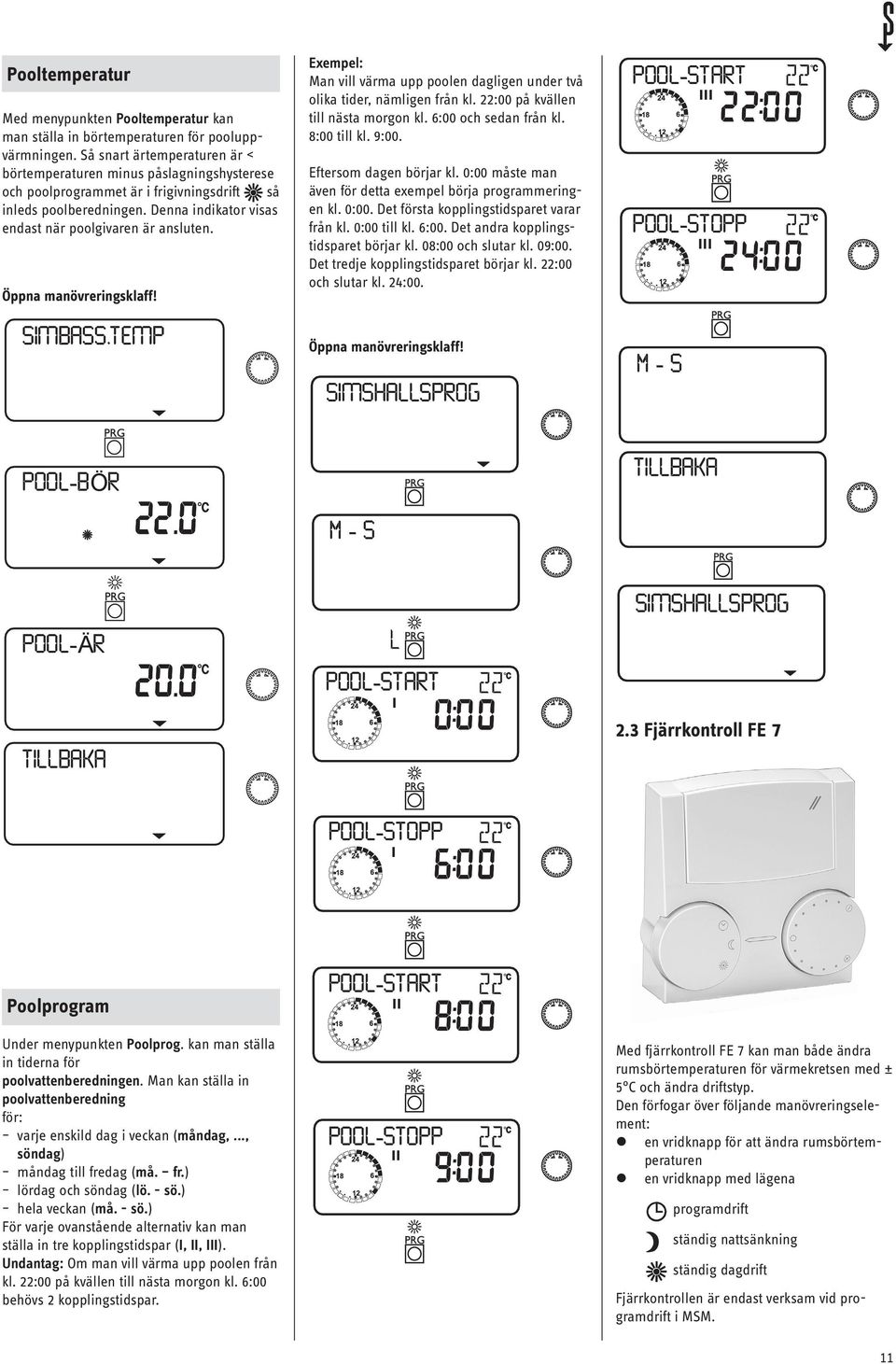

11 Pooltemperatur Med menypunkten Pooltemperatur kan man ställa in börtemperaturen för pooluppvärmningen. Så snart ärtemperaturen är < börtemperaturen minus påslagningshysterese och poolprogrammet är i frigivningsdrift så inleds poolberedningen. Denna indikator visas endast när poolgivaren är ansluten. Öppna manövreringsklaff! SIMBASS.TEMP Exempel: Man vill värma upp poolen dagligen under två olika tider, nämligen från kl. 22:00 på kvällen till nästa morgon kl. 6:00 och sedan från kl. 8:00 till kl. 9:00. Eftersom dagen börjar kl. 0:00 måste man även för detta exempel börja programmeringen kl. 0:00. Det första kopplingstidsparet varar från kl. 0:00 till kl. 6:00. Det andra kopplingstidsparet börjar kl. 08:00 och slutar kl. 09:00. Det tredje kopplingstidsparet börjar kl. 22:00 och slutar kl. 24:00. Öppna manövreringsklaff! SIMSHALLSPROG POOL-start POOL-stopp m - s POOL-BÖR m - s TILLBAKA POOL-ÄR TILLBAKA POOL-start SIMSHALLSPROG 2.3 Fjärrkontroll FE 7 POOL-stopp Poolprogram Under menypunkten Poolprog. kan man ställa in tiderna för poolvattenberedningen. Man kan ställa in poolvattenberedning för: varje enskild dag i veckan (måndag,..., söndag) måndag till fredag (må. fr.) lördag och söndag (lö. - sö.) hela veckan (må. - sö.) För varje ovanstående alternativ kan man ställa in tre kopplingstidspar (I, II, III). Undantag: Om man vill värma upp poolen från kl. 22:00 på kvällen till nästa morgon kl. 6:00 behövs 2 kopplingstidspar. POOL-start POOL-stopp Med fjärrkontroll FE 7 kan man både ändra rumsbörtemperaturen för värmekretsen med ± 5 C och ändra driftstyp. Den förfogar över följande manövreringselement: en vridknapp för att ändra rumsbörtemperaturen en vridknapp med lägena programdrift ständig nattsänkning ständig dagdrift Fjärrkontrollen är endast verksam vid programdrift i MSM. 11

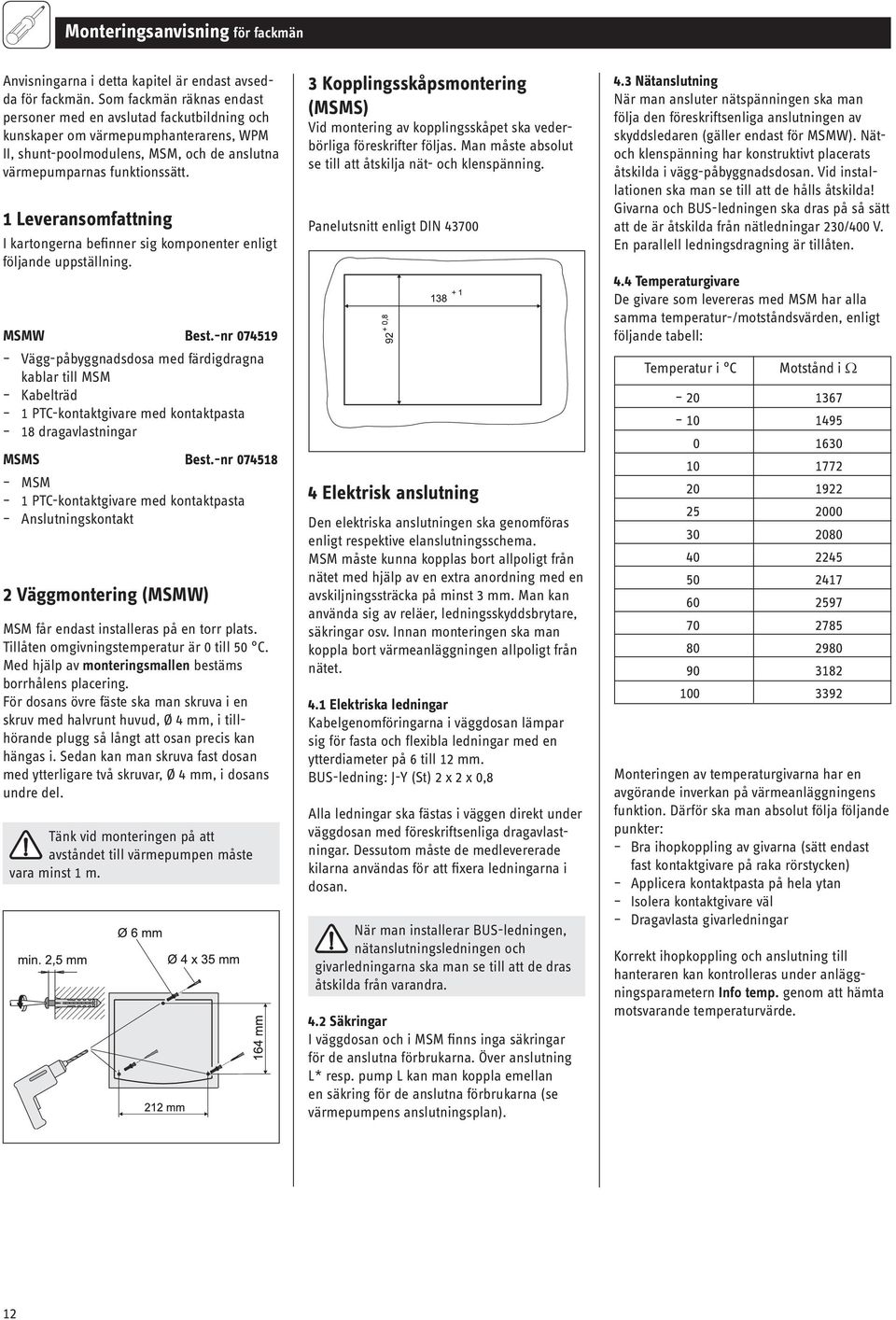

12 Monteringsanvisning för fackmän Anvisningarna i detta kapitel är endast avsedda för fackmän. Som fackmän räknas endast personer med en avslutad fackutbildning och kunskaper om värmepumphanterarens, WPM II, shunt-poolmodulens, MSM, och de anslutna värmepumparnas funktionssätt. 1 Leveransomfattning I kartongerna befinner sig komponenter enligt följande uppställning. MSMW Best.-nr Vägg-påbyggnadsdosa med färdigdragna kablar till MSM Kabelträd 1 PTC-kontaktgivare med kontaktpasta 18 dragavlastningar MSMS Best.-nr MSM 1 PTC-kontaktgivare med kontaktpasta Anslutningskontakt 2 Väggmontering (MSMW) MSM får endast installeras på en torr plats. Tillåten omgivningstemperatur är 0 till 50 C. Med hjälp av monteringsmallen bestäms borrhålens placering. För dosans övre fäste ska man skruva i en skruv med halvrunt huvud, Ø 4 mm, i tillhörande plugg så långt att osan precis kan hängas i. Sedan kan man skruva fast dosan med ytterligare två skruvar, Ø 4 mm, i dosans undre del. Tänk vid monteringen på att avståndet till värmepumpen måste vara minst 1 m. 3 Kopplingsskåpsmontering (MSMS) Vid montering av kopplingsskåpet ska vederbörliga föreskrifter följas. Man måste absolut se till att åtskilja nät- och klenspänning. Panelutsnitt enligt DIN Elektrisk anslutning Den elektriska anslutningen ska genomföras enligt respektive elanslutningsschema. MSM måste kunna kopplas bort allpoligt från nätet med hjälp av en extra anordning med en avskiljningssträcka på minst 3 mm. Man kan använda sig av reläer, ledningsskyddsbrytare, säkringar osv. Innan monteringen ska man koppla bort värmeanläggningen allpoligt från nätet. 4.1 Elektriska ledningar Kabelgenomföringarna i väggdosan lämpar sig för fasta och flexibla ledningar med en ytterdiameter på 6 till 12 mm. BUS-ledning: J-Y (St) 2 x 2 x 0,8 Alla ledningar ska fästas i väggen direkt under väggdosan med föreskriftsenliga dragavlastningar. Dessutom måste de medlevererade kilarna användas för att fixera ledningarna i dosan. När man installerar BUS-ledningen, nätanslutningsledningen och givarledningarna ska man se till att de dras åtskilda från varandra. 4.2 Säkringar I väggdosan och i MSM finns inga säkringar för de anslutna förbrukarna. Över anslutning L* resp. pump L kan man koppla emellan en säkring för de anslutna förbrukarna (se värmepumpens anslutningsplan). 4.3 Nätanslutning När man ansluter nätspänningen ska man följa den föreskriftsenliga anslutningen av skyddsledaren (gäller endast för MSMW). Nätoch klenspänning har konstruktivt placerats åtskilda i vägg-påbyggnadsdosan. Vid installationen ska man se till att de hålls åtskilda! Givarna och BUS-ledningen ska dras på så sätt att de är åtskilda från nätledningar 230/400 V. En parallell ledningsdragning är tillåten. 4.4 Temperaturgivare De givare som levereras med MSM har alla samma temperatur-/motståndsvärden, enligt följande tabell: Temperatur i C Motstånd i W Monteringen av temperaturgivarna har en avgörande inverkan på värmeanläggningens funktion. Därför ska man absolut följa följande punkter: Bra ihopkoppling av givarna (sätt endast fast kontaktgivare på raka rörstycken) Applicera kontaktpasta på hela ytan Isolera kontaktgivare väl Dragavlasta givarledningar Korrekt ihopkoppling och anslutning till hanteraren kan kontrolleras under anläggningsparametern Info temp. genom att hämta motsvarande temperaturvärde. 12

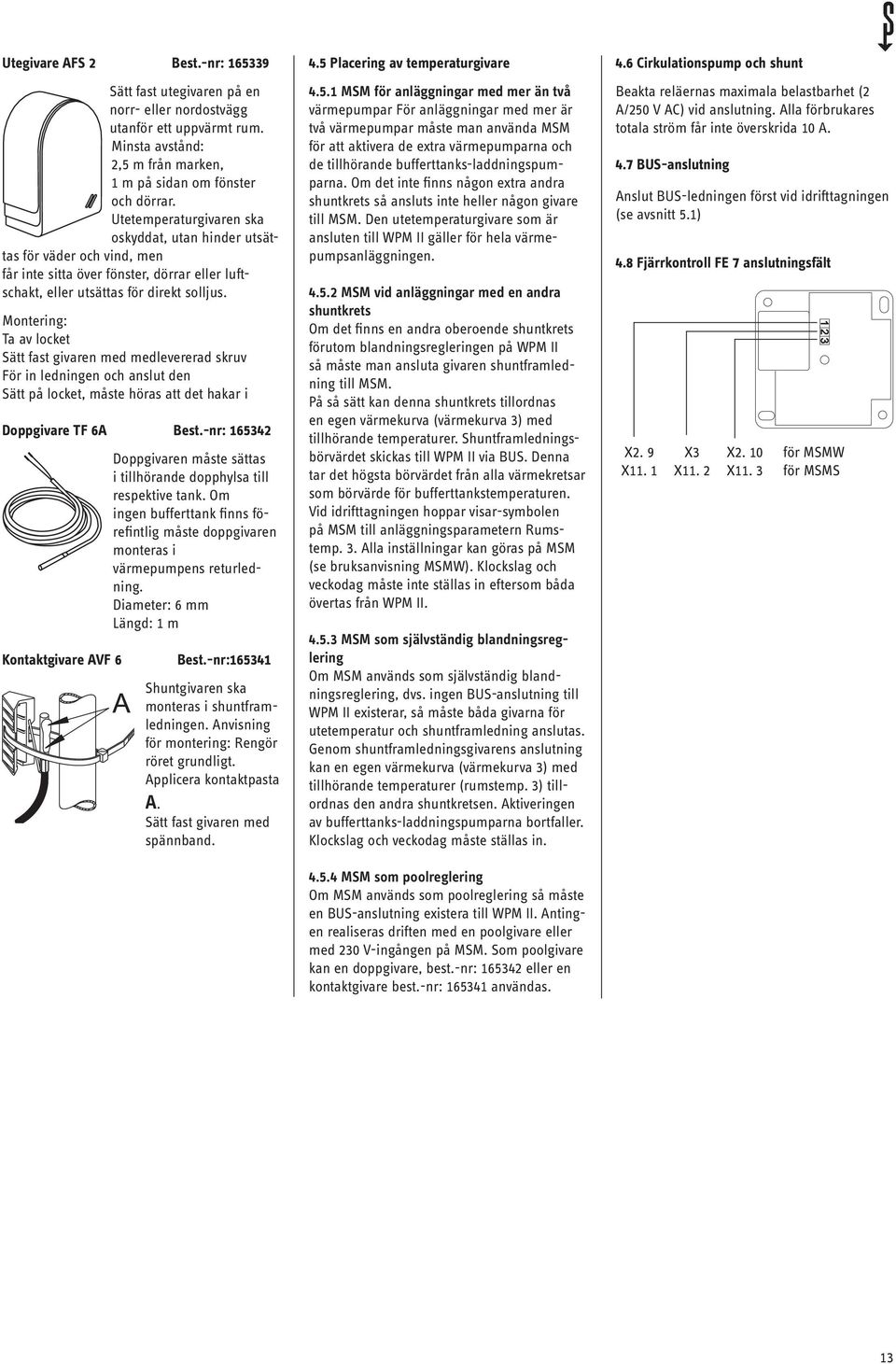

13 Utegivare AFS 2 Best.-nr: Sätt fast utegivaren på en norr- eller nordostvägg utanför ett uppvärmt rum. Minsta avstånd: 2,5 m från marken, 1 m på sidan om fönster och dörrar. Utetemperaturgivaren ska oskyddat, utan hinder utsättas för väder och vind, men får inte sitta över fönster, dörrar eller luftschakt, eller utsättas för direkt solljus. Montering: Ta av locket Sätt fast givaren med medlevererad skruv För in ledningen och anslut den Sätt på locket, måste höras att det hakar i Doppgivare TF 6A Best.-nr: Doppgivaren måste sättas i tillhörande dopphylsa till respektive tank. Om ingen bufferttank finns förefintlig måste doppgivaren monteras i värmepumpens returledning. Diameter: 6 mm Längd: 1 m Kontaktgivare AVF 6 Best.-nr: Shuntgivaren ska monteras i shuntframledningen. Anvisning för montering: Rengör röret grundligt. Applicera kontaktpasta A. Sätt fast givaren med spännband. 4.5 Placering av temperaturgivare MSM för anläggningar med mer än två värmepumpar För anläggningar med mer är två värmepumpar måste man använda MSM för att aktivera de extra värmepumparna och de tillhörande bufferttanks-laddningspumparna. Om det inte finns någon extra andra shuntkrets så ansluts inte heller någon givare till MSM. Den utetemperaturgivare som är ansluten till WPM II gäller för hela värmepumpsanläggningen MSM vid anläggningar med en andra shuntkrets Om det finns en andra oberoende shuntkrets förutom blandningsregleringen på WPM II så måste man ansluta givaren shuntframledning till MSM. På så sätt kan denna shuntkrets tillordnas en egen värmekurva (värmekurva 3) med tillhörande temperaturer. Shuntframledningsbörvärdet skickas till WPM II via BUS. Denna tar det högsta börvärdet från alla värmekretsar som börvärde för bufferttankstemperaturen. Vid idrifttagningen hoppar visar-symbolen på MSM till anläggningsparametern Rumstemp. 3. Alla inställningar kan göras på MSM (se bruksanvisning MSMW). Klockslag och veckodag måste inte ställas in eftersom båda övertas från WPM II MSM som självständig blandningsreglering Om MSM används som självständig blandningsreglering, dvs. ingen BUS-anslutning till WPM II existerar, så måste båda givarna för utetemperatur och shuntframledning anslutas. Genom shuntframledningsgivarens anslutning kan en egen värmekurva (värmekurva 3) med tillhörande temperaturer (rumstemp. 3) tillordnas den andra shuntkretsen. Aktiveringen av bufferttanks-laddningspumparna bortfaller. Klockslag och veckodag måste ställas in MSM som poolreglering Om MSM används som poolreglering så måste en BUS-anslutning existera till WPM II. Antingen realiseras driften med en poolgivare eller med 230 V-ingången på MSM. Som poolgivare kan en doppgivare, best.-nr: eller en kontaktgivare best.-nr: användas. 4.6 Cirkulationspump och shunt Beakta reläernas maximala belastbarhet (2 A/250 V AC) vid anslutning. Alla förbrukares totala ström får inte överskrida 10 A. 4.7 BUS-anslutning Anslut BUS-ledningen först vid idrifttagningen (se avsnitt 5.1) 4.8 Fjärrkontroll FE 7 anslutningsfält X2. 9 X3 X2. 10 för MSMW X11. 1 X11. 2 X11. 3 för MSMS 13

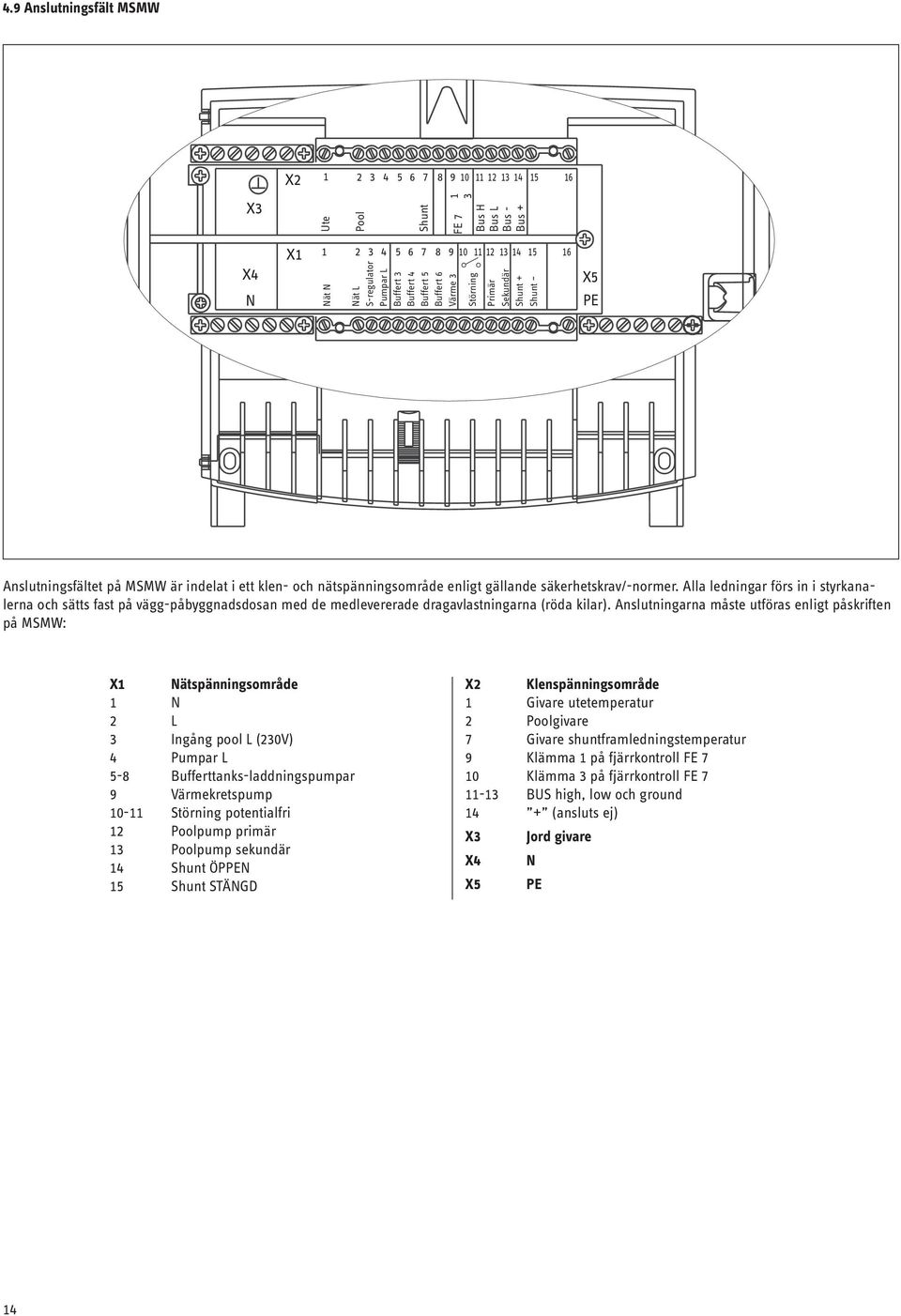

14 4.9 Anslutningsfält MSMW X X3 Ute Pool Shunt FE Bus H Bus L Bus - Bus + X4 N X Nät N Nät L S-regulator Pumpar L Buffert 3 Buffert 4 Buffert 5 Buffert 6 Värme 3 Störning Primär Sekundär Shunt + Shunt X5 PE Anslutningsfältet på MSMW är indelat i ett klen- och nätspänningsområde enligt gällande säkerhetskrav/-normer. Alla ledningar förs in i styrkanalerna och sätts fast på vägg-påbyggnadsdosan med de medlevererade dragavlastningarna (röda kilar). Anslutningarna måste utföras enligt påskriften på MSMW: X1 Nätspänningsområde 1 N 2 L 3 Ingång pool L (230V) 4 Pumpar L 5-8 Bufferttanks-laddningspumpar 9 Värmekretspump Störning potentialfri 12 Poolpump primär 13 Poolpump sekundär 14 Shunt ÖPPEN 15 Shunt STÄNGD X2 Klenspänningsområde 1 Givare utetemperatur 2 Poolgivare 7 Givare shuntframledningstemperatur 9 Klämma 1 på fjärrkontroll FE 7 10 Klämma 3 på fjärrkontroll FE BUS high, low och ground 14 + (ansluts ej) X3 X4 X5 Jord givare N PE 14

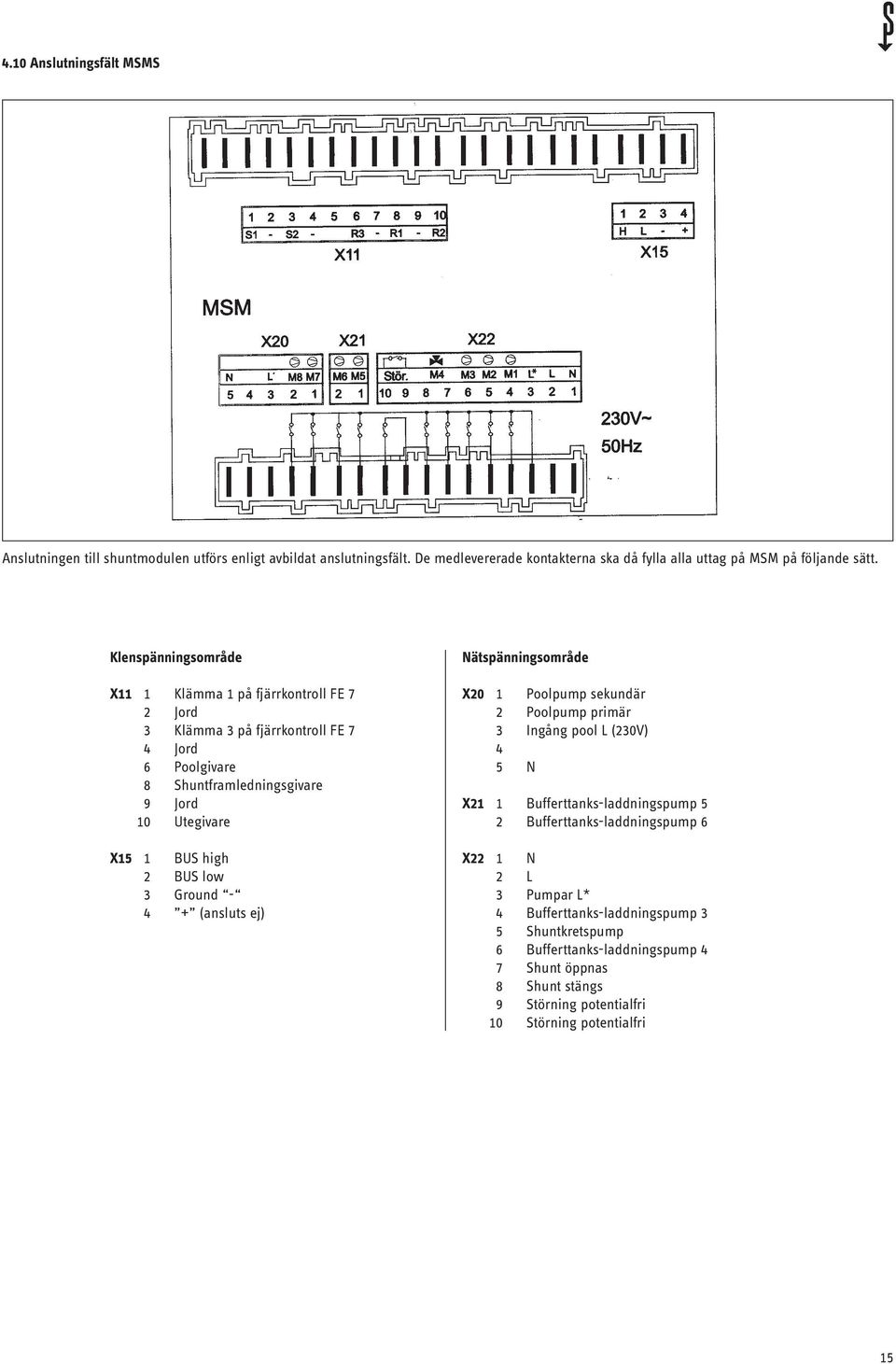

15 4.10 Anslutningsfält MSMS Anslutningen till shuntmodulen utförs enligt avbildat anslutningsfält. De medlevererade kontakterna ska då fylla alla uttag på MSM på följande sätt. Klenspänningsområde X11 1 Klämma 1 på fjärrkontroll FE 7 2 Jord 3 Klämma 3 på fjärrkontroll FE 7 4 Jord 6 Poolgivare 8 Shuntframledningsgivare 9 Jord 10 Utegivare X15 1 BUS high 2 BUS low 3 Ground (ansluts ej) Nätspänningsområde X20 1 Poolpump sekundär 2 Poolpump primär 3 Ingång pool L (230V) 4 5 N X21 1 Bufferttanks-laddningspump 5 2 Bufferttanks-laddningspump 6 X22 1 N 2 L 3 Pumpar L* 4 Bufferttanks-laddningspump 3 5 Shuntkretspump 6 Bufferttanks-laddningspump 4 7 Shunt öppnas 8 Shunt stängs 9 Störning potentialfri 10 Störning potentialfri 15

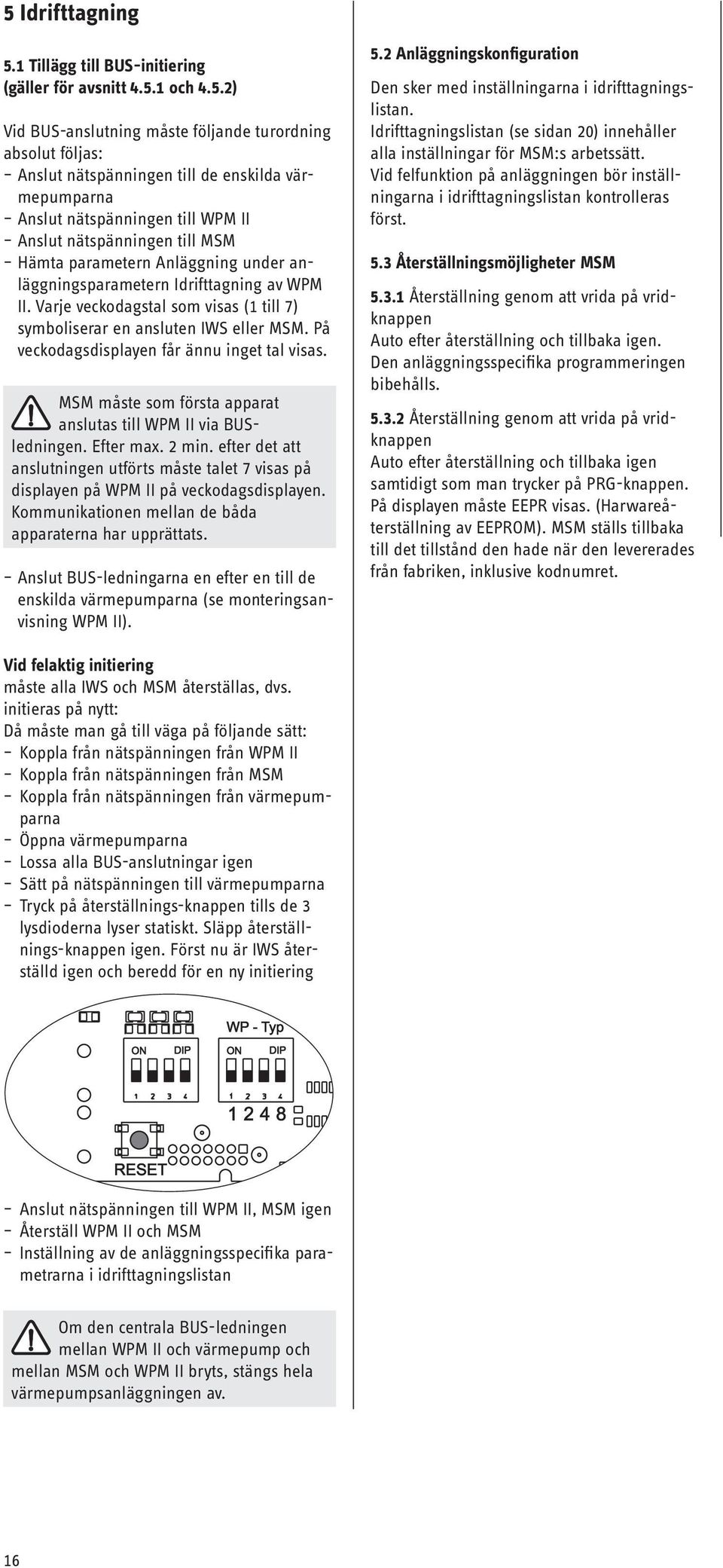

16 5 Idrifttagning 5.1 Tillägg till BUS-initiering (gäller för avsnitt och 4.5.2) Vid BUS-anslutning måste följande turordning absolut följas: Anslut nätspänningen till de enskilda värmepumparna Anslut nätspänningen till WPM II Anslut nätspänningen till MSM Hämta parametern Anläggning under anläggningsparametern Idrifttagning av WPM II. Varje veckodagstal som visas (1 till 7) symboliserar en ansluten IWS eller MSM. På veckodagsdisplayen får ännu inget tal visas. MSM måste som första apparat anslutas till WPM II via BUSledningen. Efter max. 2 min. efter det att anslutningen utförts måste talet 7 visas på displayen på WPM II på veckodagsdisplayen. Kommunikationen mellan de båda apparaterna har upprättats. Anslut BUS-ledningarna en efter en till de enskilda värmepumparna (se monteringsanvisning WPM II). 5.2 Anläggningskonfiguration Den sker med inställningarna i idrifttagningslistan. Idrifttagningslistan (se sidan 20) innehåller alla inställningar för MSM:s arbetssätt. Vid felfunktion på anläggningen bör inställningarna i idrifttagningslistan kontrolleras först. 5.3 Återställningsmöjligheter MSM Återställning genom att vrida på vridknappen Auto efter återställning och tillbaka igen. Den anläggningsspecifika programmeringen bibehålls Återställning genom att vrida på vridknappen Auto efter återställning och tillbaka igen samtidigt som man trycker på -knappen. På displayen måste EEPR visas. (Harwareåterställning av EEPROM). MSM ställs tillbaka till det tillstånd den hade när den levererades från fabriken, inklusive kodnumret. Vid felaktig initiering måste alla IWS och MSM återställas, dvs. initieras på nytt: Då måste man gå till väga på följande sätt: Koppla från nätspänningen från WPM II Koppla från nätspänningen från MSM Koppla från nätspänningen från värmepumparna Öppna värmepumparna Lossa alla BUS-anslutningar igen Sätt på nätspänningen till värmepumparna Tryck på återställnings-knappen tills de 3 lysdioderna lyser statiskt. Släpp återställnings-knappen igen. Först nu är IWS återställd igen och beredd för en ny initiering Anslut nätspänningen till WPM II, MSM igen Återställ WPM II och MSM Inställning av de anläggningsspecifika parametrarna i idrifttagningslistan Om den centrala BUS-ledningen mellan WPM II och värmepump och mellan MSM och WPM II bryts, stängs hela värmepumpsanläggningen av. 16

17 5.4 Idrifttagning i överblick (manövreringsnivå 3) Nr. Parameter (wird im Display angezeigt) INBETRIEBNAHME CODE-EINGABE SPRACHE DEUTSCH MAGYAR KONTRAST DISPLAYANZEIGE SchwimmbadtEMP WOCHENTAG MISCHER-TEMP SOMMERBETRIEB AUS / EIN GEBAEUDEBAUART AUSSENTEMP FESTWERT POOL AUS / C HYSTERESE POOL C MISCHER-MAX C DYNAMIK-MISCH FE-KORREKTUR RAUMEINFLUSS RELAISTEST Mischer AUF Mischer ZU ZURUECK LCD-TEST SOFTWARE-MSM ZURUECK 5.5 Idrifttagning i detalj Vid idrifttagning måste man förutom inställningarna på den andra manövreringsnivån även fastställa de anläggningsspecifika parametrarna. Dessa ställs in på den tredje kodskyddade manövreringsnivån. Alla parametrar ska kontrolleras en efter en. De inställda värdena ska föras in i den härför avsedda spalten (anläggningsvärden) i idrifttagningslistan under avsnitt 5.6 på sidan 20. Alla inställningar leder inte genast till ändring. En del inställningar träder först i kraft i bestämda situationer eller efter en viss väntetid. Numreringen på MSM motsvarar den på WPM II. 1 Kodnummer För att ändra på parametrar på den tredje manövreringsnivån måste man ställa in en korrekt fyrsiffrig kod. På fabriken programmeras koden in. Efter det att man har tryckt på -knappen (kontrollampan tänds) kan man ställa in den första siffran genom att vrida på vridknappen. Genom att trycka på -knappen en gång till bekräftar man siffran och den andra siffran i koden börjar blinka. Genom att vrida på vridknappen kan man ställa in den andra siffran i koden osv. När man har angivit ett korrekt fyrsiffrigt kodnummer visas fyra streck på displayen. Därmed har man tillträde till den tredje manövreringsnivån. På displayen står CODE OK. Om man stänger och öppnar klaffen igen måste man ange koden igen. Man behöver inte ange koden för att läsa av inställningar. 2 Språk Tryck på prog.-knappen och välj språk med vridknappen. Bekräfta därefter med prog.- knappen. 3 Kontrast 4 Displayvisning Välj här vad som ska visas på displayen när manövreringsklaffen är stängd. Man kan välja mellan pooltemperatur, veckodag med klockslag eller shunttemperatur. 17

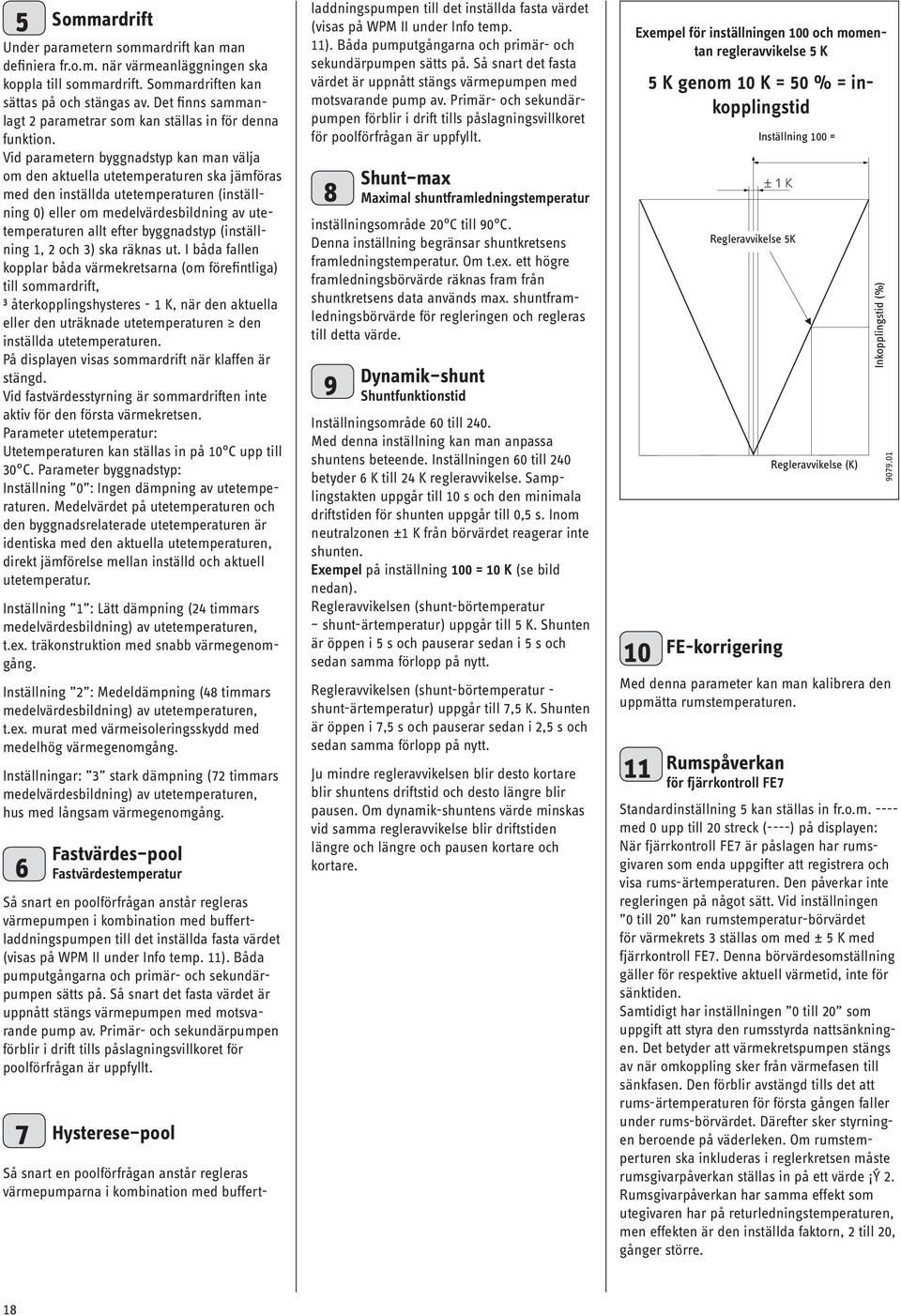

18 5 Sommardrift Under parametern sommardrift kan man definiera fr.o.m. när värmeanläggningen ska koppla till sommardrift. Sommardriften kan sättas på och stängas av. Det finns sammanlagt 2 parametrar som kan ställas in för denna funktion. Vid parametern byggnadstyp kan man välja om den aktuella utetemperaturen ska jämföras med den inställda utetemperaturen (inställning 0) eller om medelvärdesbildning av utetemperaturen allt efter byggnadstyp (inställning 1, 2 och 3) ska räknas ut. I båda fallen kopplar båda värmekretsarna (om förefintliga) till sommardrift, ³ återkopplingshysteres - 1 K, när den aktuella eller den uträknade utetemperaturen den inställda utetemperaturen. På displayen visas sommardrift när klaffen är stängd. Vid fastvärdesstyrning är sommardriften inte aktiv för den första värmekretsen. Parameter utetemperatur: Utetemperaturen kan ställas in på 10 C upp till 30 C. Parameter byggnadstyp: Inställning 0 : Ingen dämpning av utetemperaturen. Medelvärdet på utetemperaturen och den byggnadsrelaterade utetemperaturen är identiska med den aktuella utetemperaturen, direkt jämförelse mellan inställd och aktuell utetemperatur. Inställning 1 : Lätt dämpning (24 timmars medelvärdesbildning) av utetemperaturen, t.ex. träkonstruktion med snabb värmegenomgång. Inställning 2 : Medeldämpning (48 timmars medelvärdesbildning) av utetemperaturen, t.ex. murat med värmeisoleringsskydd med medelhög värmegenomgång. Inställningar: 3 stark dämpning (72 timmars medelvärdesbildning) av utetemperaturen, hus med långsam värmegenomgång. 6 Fastvärdes pool Fastvärdestemperatur Så snart en poolförfrågan anstår regleras värmepumpen i kombination med buffertladdningspumpen till det inställda fasta värdet (visas på WPM II under Info temp. 11). Båda pumputgångarna och primär- och sekundärpumpen sätts på. Så snart det fasta värdet är uppnått stängs värmepumpen med motsvarande pump av. Primär- och sekundärpumpen förblir i drift tills påslagningsvillkoret för poolförfrågan är uppfyllt. 7 Hysterese pool Så snart en poolförfrågan anstår regleras värmepumparna i kombination med buffertladdningspumpen till det inställda fasta värdet (visas på WPM II under Info temp. 11). Båda pumputgångarna och primär- och sekundärpumpen sätts på. Så snart det fasta värdet är uppnått stängs värmepumpen med motsvarande pump av. Primär- och sekundärpumpen förblir i drift tills påslagningsvillkoret för poolförfrågan är uppfyllt. 8 Shunt max Maximal shuntframledningstemperatur inställningsområde 20 C till 90 C. Denna inställning begränsar shuntkretsens framledningstemperatur. Om t.ex. ett högre framledningsbörvärde räknas fram från shuntkretsens data används max. shuntframledningsbörvärde för regleringen och regleras till detta värde. 9 Dynamik shunt Shuntfunktionstid Inställningsområde 60 till 240. Med denna inställning kan man anpassa shuntens beteende. Inställningen 60 till 240 betyder 6 K till 24 K regleravvikelse. Samplingstakten uppgår till 10 s och den minimala driftstiden för shunten uppgår till 0,5 s. Inom neutralzonen ±1 K från börvärdet reagerar inte shunten. Exempel på inställning 100 = 10 K (se bild nedan). Regleravvikelsen (shunt-börtemperatur shunt-ärtemperatur) uppgår till 5 K. Shunten är öppen i 5 s och pauserar sedan i 5 s och sedan samma förlopp på nytt. Regleravvikelsen (shunt-börtemperatur - shunt-ärtemperatur) uppgår till 7,5 K. Shunten är öppen i 7,5 s och pauserar sedan i 2,5 s och sedan samma förlopp på nytt. Ju mindre regleravvikelsen blir desto kortare blir shuntens driftstid och desto längre blir pausen. Om dynamik-shuntens värde minskas vid samma regleravvikelse blir driftstiden längre och längre och pausen kortare och kortare. Exempel för inställningen 100 och momentan regleravvikelse 5 K 5 K genom 10 K = 50 % = inkopplingstid Regleravvikelse 5K 10 FE-korrigering Med denna parameter kan man kalibrera den uppmätta rumstemperaturen. 11 Rumspåverkan för fjärrkontroll FE7 Inställning 100 = Regleravvikelse (K) Inkopplingstid (%) Standardinställning 5 kan ställas in fr.o.m med 0 upp till 20 streck (----) på displayen: När fjärrkontroll FE7 är påslagen har rumsgivaren som enda uppgifter att registrera och visa rums-ärtemperaturen. Den påverkar inte regleringen på något sätt. Vid inställningen 0 till 20 kan rumstemperatur-börvärdet för värmekrets 3 ställas om med ± 5 K med fjärrkontroll FE7. Denna börvärdesomställning gäller för respektive aktuell värmetid, inte för sänktiden. Samtidigt har inställningen 0 till 20 som uppgift att styra den rumsstyrda nattsänkningen. Det betyder att värmekretspumpen stängs av när omkoppling sker från värmefasen till sänkfasen. Den förblir avstängd tills det att rums-ärtemperaturen för första gången faller under rums-börvärdet. Därefter sker styrningen beroende på väderleken. Om rumstemperturen ska inkluderas i reglerkretsen måste rumsgivarpåverkan ställas in på ett värde Ý 2. Rumsgivarpåverkan har samma effekt som utegivaren har på returledningstemperaturen, men effekten är den inställda faktorn, 2 till 20, gånger större. 18

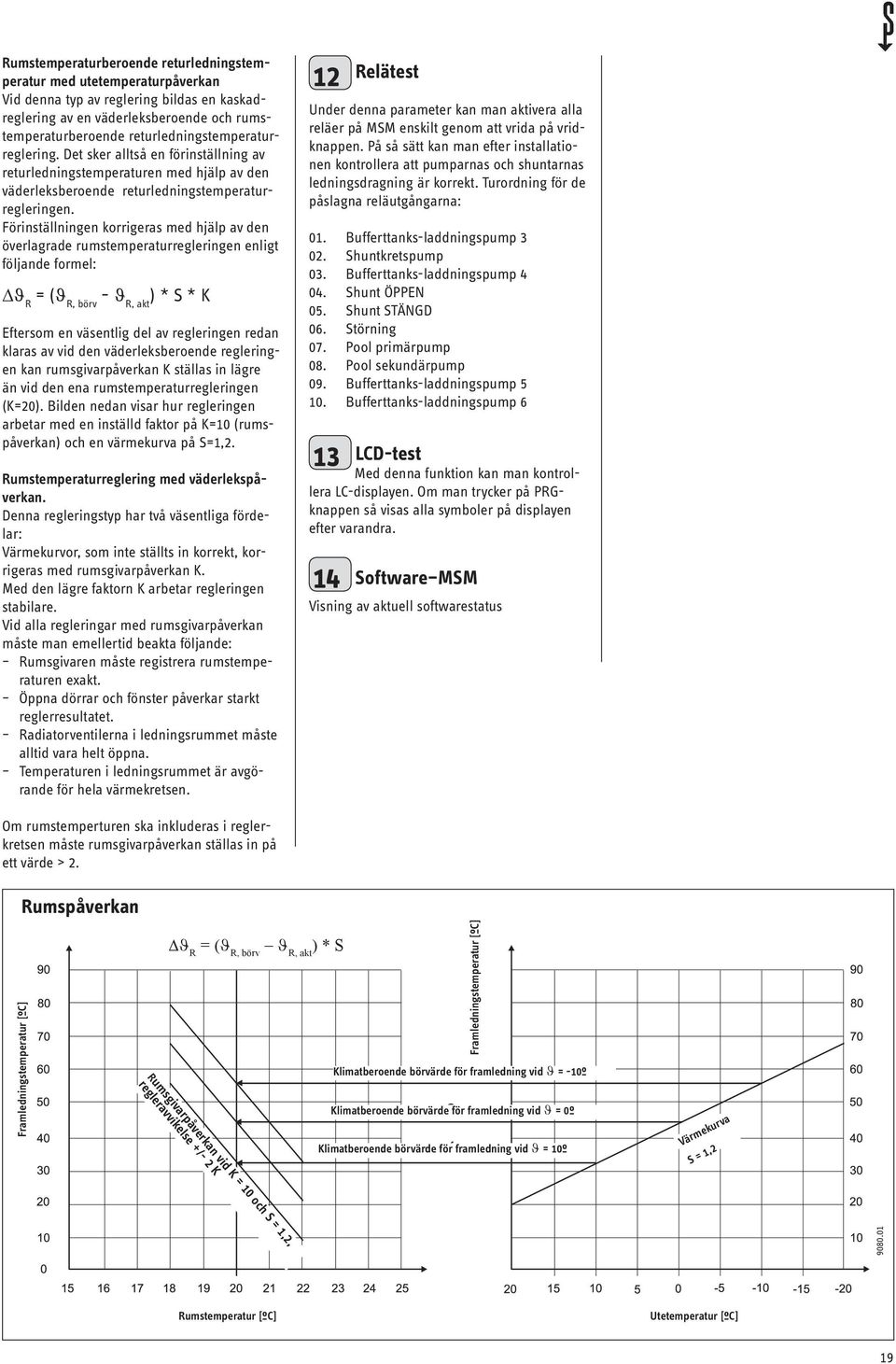

19 Rumstemperaturberoende returledningstemperatur med utetemperaturpåverkan Vid denna typ av reglering bildas en kaskadreglering av en väderleksberoende och rumstemperaturberoende returledningstemperaturreglering. Det sker alltså en förinställning av returledningstemperaturen med hjälp av den väderleksberoende returledningstemperaturregleringen. Förinställningen korrigeras med hjälp av den överlagrade rumstemperaturregleringen enligt följande formel: ϑ R = (ϑ R, börv ϑ R, akt ) * S * K Eftersom en väsentlig del av regleringen redan klaras av vid den väderleksberoende regleringen kan rumsgivarpåverkan K ställas in lägre än vid den ena rumstemperaturregleringen (K=20). Bilden nedan visar hur regleringen arbetar med en inställd faktor på K=10 (rumspåverkan) och en värmekurva på S=1,2. Rumstemperaturreglering med väderlekspåverkan. Denna regleringstyp har två väsentliga fördelar: Värmekurvor, som inte ställts in korrekt, korrigeras med rumsgivarpåverkan K. Med den lägre faktorn K arbetar regleringen stabilare. Vid alla regleringar med rumsgivarpåverkan måste man emellertid beakta följande: Rumsgivaren måste registrera rumstemperaturen exakt. Öppna dörrar och fönster påverkar starkt reglerresultatet. Radiatorventilerna i ledningsrummet måste alltid vara helt öppna. Temperaturen i ledningsrummet är avgörande för hela värmekretsen. 12 Relätest Under denna parameter kan man aktivera alla reläer på MSM enskilt genom att vrida på vridknappen. På så sätt kan man efter installationen kontrollera att pumparnas och shuntarnas ledningsdragning är korrekt. Turordning för de påslagna reläutgångarna: 01. Bufferttanks-laddningspump Shuntkretspump 03. Bufferttanks-laddningspump Shunt ÖPPEN 05. Shunt STÄNGD 06. Störning 07. Pool primärpump 08. Pool sekundärpump 09. Bufferttanks-laddningspump Bufferttanks-laddningspump 6 13 LCD-test Med denna funktion kan man kontrollera LC-displayen. Om man trycker på knappen så visas alla symboler på displayen efter varandra. 14 Software MSM Visning av aktuell softwarestatus Om rumstemperturen ska inkluderas i reglerkretsen måste rumsgivarpåverkan ställas in på ett värde > 2. Framledningstemperatur [ºC] Rumspåverkan ϑ R = (ϑ R, börv ϑ R, akt ) * S Framledningstemperatur [ºC] Klimatberoende börvärde för framledning vid ϑ = -10º Klimatberoende börvärde för framledning vid ϑ = 0º Klimatberoende börvärde för framledning vid ϑ = 10º Värmekurva S = 1,2 Rumsgivarpåverkan vid K = 10 och S = 1,2, regleravvikelse +/- 2 K Rumstemperatur [ºC] Utetemperatur [ºC] 19

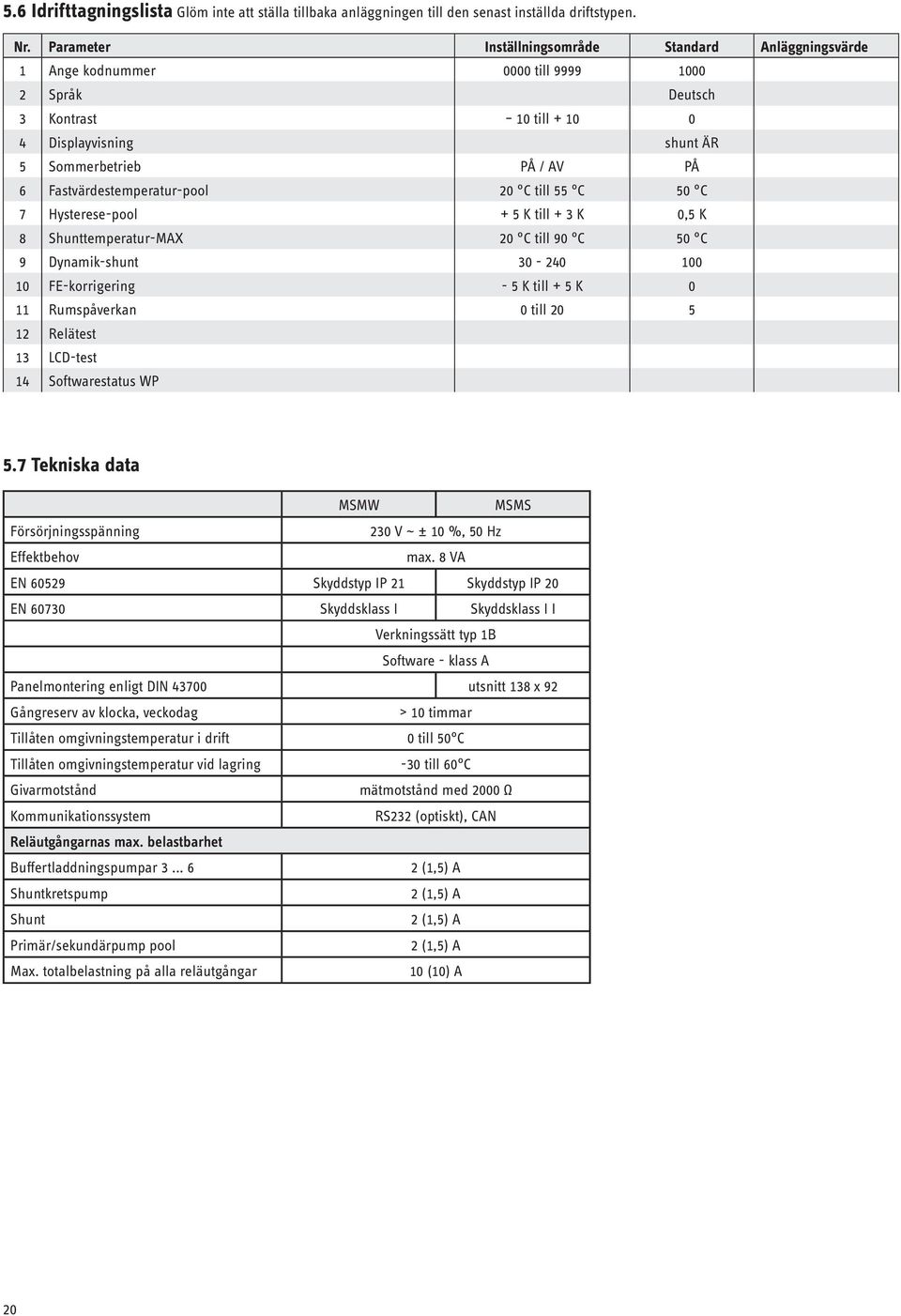

20 5.6 Idrifttagningslista Glöm inte att ställa tillbaka anläggningen till den senast inställda driftstypen. Nr. Parameter Inställningsområde Standard Anläggningsvärde 1 Ange kodnummer 0000 till Språk Deutsch 3 Kontrast 10 till Displayvisning shunt ÄR 5 Sommerbetrieb PÅ / AV PÅ 6 Fastvärdestemperatur-pool 20 C till 55 C 50 C 7 Hysterese-pool + 5 K till + 3 K 0,5 K 8 Shunttemperatur-MAX 20 C till 90 C 50 C 9 Dynamik-shunt FE-korrigering - 5 K till + 5 K 0 11 Rumspåverkan 0 till Relätest 13 LCD-test 14 Softwarestatus WP 5.7 Tekniska data MSMW MSMS Försörjningsspänning 230 V ~ ± 10 %, 50 Hz Effektbehov max. 8 VA EN Skyddstyp IP 21 Skyddstyp IP 20 EN Skyddsklass I Skyddsklass I I Verkningssätt typ 1B Software - klass A Panelmontering enligt DIN utsnitt 138 x 92 Gångreserv av klocka, veckodag > 10 timmar Tillåten omgivningstemperatur i drift 0 till 50 C Tillåten omgivningstemperatur vid lagring -30 till 60 C Givarmotstånd mätmotstånd med 2000 Ω Kommunikationssystem RS232 (optiskt), CAN Reläutgångarnas max. belastbarhet Buffertladdningspumpar (1,5) A Shuntkretspump 2 (1,5) A Shunt 2 (1,5) A Primär/sekundärpump pool 2 (1,5) A Max. totalbelastning på alla reläutgångar 10 (10) A 20

21 5.8 Standardinställningar På fabriken har poolmodulen förprogrammerats med följande standardinställningar: Kopplingstider 1) för värmekrets 3 / H3 Måndag - fredag 6:00-22:00 Lördag - söndag 7:00-23:00 Rumstemp. 3 Rumstemperatur vid dagdrift 20 C Rumstemperatur vid nattsänkning 15 C Kopplingstider för poolprogram Måndag - söndag 2) 22:00-6:00 Pooltemperatur Pooltemperatur vid dagdrift 22 C Pooltemperatur vid nattsänkning Stigning värmekurva Värmekurva 3 0,2 1) Endast för första kopplingstidsparet; Andra och tredje kopplingstidsparet är inte förprogrammerade. 2) Endast för första kopplingstidsparet; Andra kopplingstidsparet är inte förprogrammerat. 5.9 Individuella inställningar I dessa tabeller kan man anteckna de individuella värden som man programmerar själv. AV 6 Åtgärder vid störningar Störningsvisning på display: Givarfel GIVARBROTT Felkoden avser temperaturgivare som kan kontrolleras under under anläggningsparametern Info temp. Vid störning visas felen på displayen. Anläggningen stängs inte av. Så snart felet har avhjälpts så försvinner felmeddelandet från displayen. Observera listan under anläggningsparametern Info temp. (se sidan 8). Givare Felkod Utetemperatur E 75 Rums-ärtemperatur (H3) E 80 Shuntframlednings-ärtemperatur (H3) E 70 Pool-ärtemperatur E 78 Må. Ti. On. To. Fr. Lö. Sö. Må. - fr. Lö. - sö. Värmekrets 3 Kopplingstidspar I Kopplingstidspar II Kopplingstidspar III Må. Ti. On. To. Fr. Lö. Sö. Må. - fr. Lö. - sö. Kopplingstidspar I Poolprogram Kopplingstidspar II 21

22 Systemschema Värmepump 2 Reglercentral WPMW II 2-1 Shuntmodul MSMW 2 a Utetemperaturgivare 2 b Returledningstemperaturgivare värmepump 2 c Framledningstemperaturgivare, VVB Av 2 d Varmvattenstemperaturgivare, VVB På 2 e Värmekretstemperaturgivare för blandningsreglering 2 h Temperaturgivare pool 3 a Cirkulationspump värmepump (vid värmeledning) 3 b Cirkulationspump varmvattenuppvärmning 3 c Cirkulationspump värmekrets 1 3 e Cirkulationspump poolvattenuppvärmning 5 Säkerhetsventil 6 Expansionskärl 7 Bufferttank / hydraulisk växel 8 Vibrationsdämpare eller förbindningsslang 9 Backventil 10 Påfyllnings- och avtappningskran 13 Blandningsventil 14 Servomotor för blandningsventil 19 Avluftning 23 Inskruvningselpatron 24 Värmeväxlare 26 Varmvattentank 28 Kallvattensäkerhetsgrupp DIN Skyddstemperaturregulator-golvvärme FB Golvvärme SBW Poolvatten WW Varmvatten Hy A1-2-1-S-1 Garanti Garantianspråk kan bara framställas i det land där du har köpt apparaten. Vänd dig till Stiebel Eltron AB (Se sista sidan för adress och telefonnummer).! Montering, elinstallation, service och driftsättning får bara utföras av utbildad och behörig personal. 22 Tillverkaren påtar sig inget ansvar för brister hos apparater som inte har installerats och körts enligt de! bruksanvisningar och montageinstruktioner som hör till respektive apparater. Miljö och kretslopp Hjälp oss att skydda vår miljö. Omhänderta förpackningen enligt gällande bestämmelser.

23 23
