NORGIPS MELLANVÄGGSYSTEM MED TRÄSTOMME

Transkript

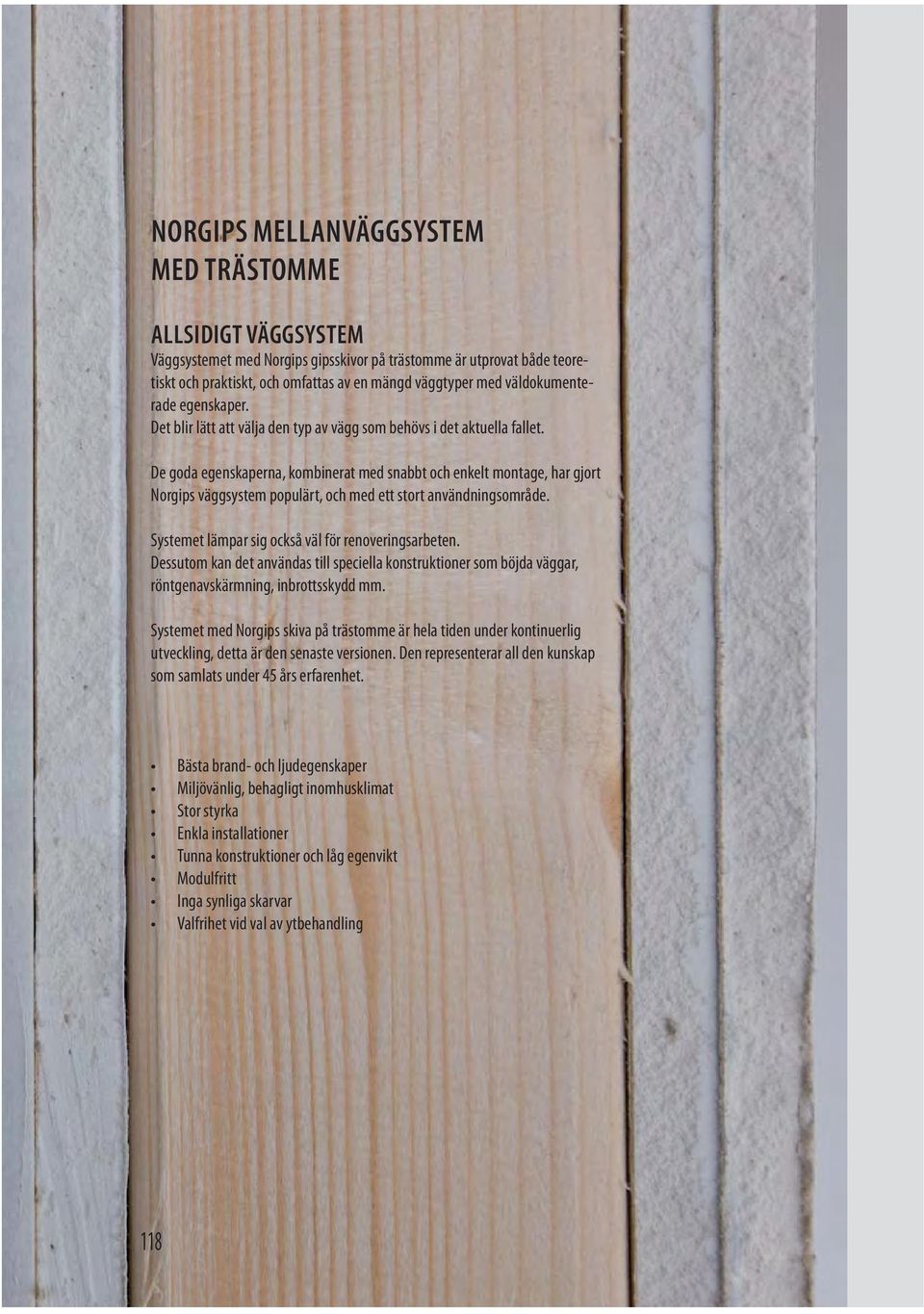

1 NORGIPS MELLANVÄGGSYSTEM MED TRÄSTOMME ALLSIDIGT VÄGGSYSTEM Väggsystemet med Norgips gipsskivor på trästomme är ut provat både teoretiskt och praktiskt, och omfattas av en mängd väggtyper med väldokumenterade egenskaper. Det blir lätt att välja den typ av vägg som behövs i det aktuella fallet. De goda egenskaperna, kombinerat med snabbt och enkelt montage, har gjort Norgips väggsystem populärt, och med ett stort användningsområde. Systemet lämpar sig också väl för renoveringsarbeten. Dessutom kan det användas till speciella konstruktioner som böjda väggar, röntgenavskärmning, inbrottsskydd mm. Systemet med Norgips skiva på trästomme är hela tiden under kontinuerlig utveckling, detta är den senaste versionen. Den representerar all den kunskap som samlats under 5 års erfarenhet. Bästa brand- och ljudegenskaper Miljövänlig, behagligt inomhusklimat Stor styrka Enkla installationer Tunna konstruktioner och låg egenvikt Modulfritt Inga synliga skarvar Valfrihet vid val av ytbehandling 8

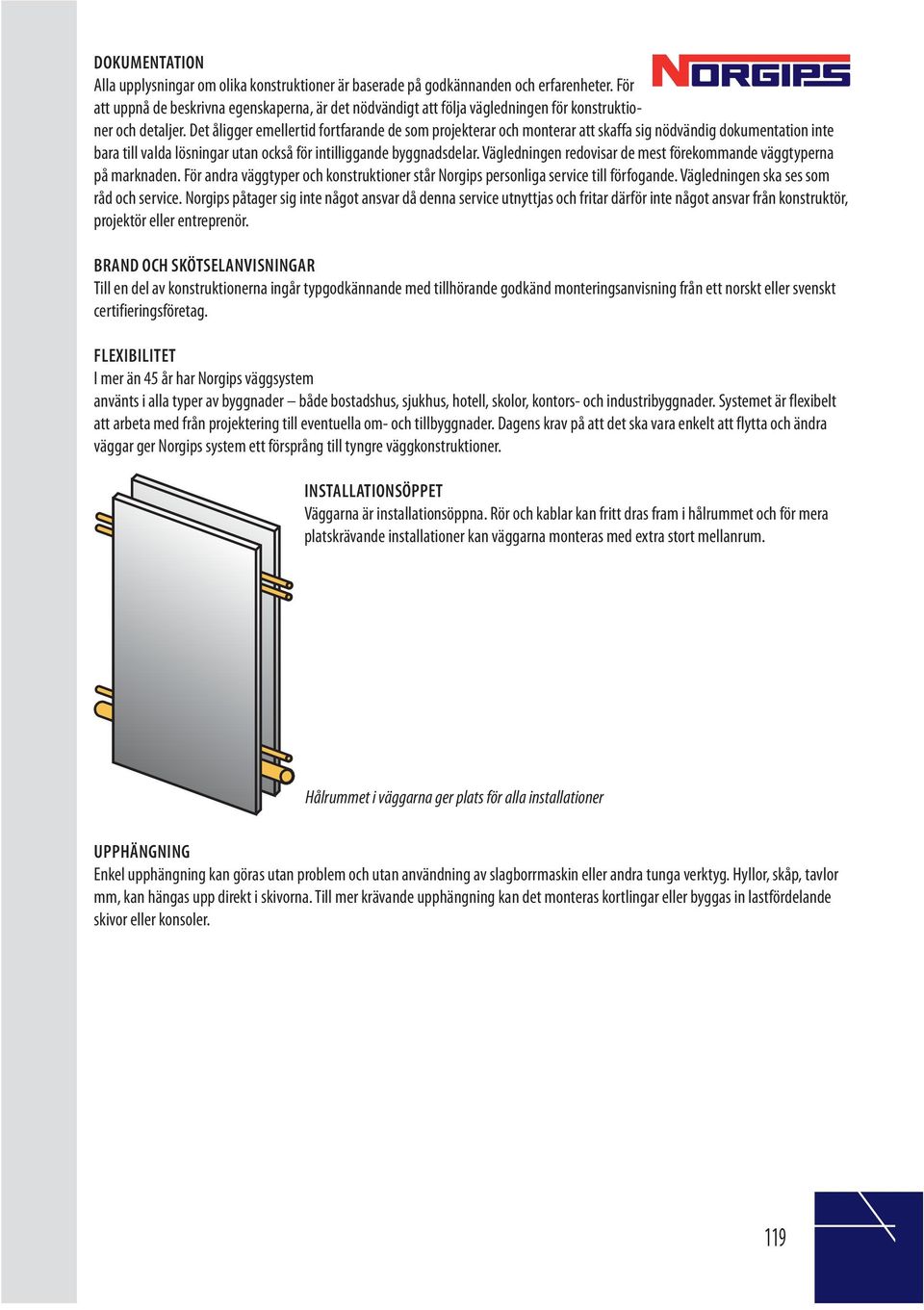

2 DOKUMENTATION Alla upplysningar om olika konstruktioner är baserade på godkännanden och erfarenheter. För att uppnå de beskrivna egenskaperna, är det nödvändigt att följa vägledningen för konstruktioner och detaljer. Det åligger emellertid fortfarande de som projekterar och monterar att skaffa sig nödvändig dokumentation inte bara till valda lösningar utan också för intilliggande byggnadsdelar. Vägledningen redovisar de mest förekommande väggtyperna på marknaden. För andra väggtyper och konstruktioner står Norgips personliga service till förfogande. Vägledningen ska ses som råd och service. Norgips påtager sig inte något ansvar då denna service utnyttjas och fritar därför inte något ansvar från konstruktör, projektör eller entreprenör. BRAND OCH SKÖTSELANVISNINGAR Till en del av konstruktionerna ingår typgodkännande med tillhörande godkänd monteringsanvisning från ett norskt eller svenskt certifieringsföretag. FLEXIBILITET I mer än 5 år har Norgips väggsystem använts i alla typer av byggnader både bostadshus, sjukhus, hotell, skolor, kontors- och industribyggnader. Systemet är flexibelt att arbeta med från projektering till eventuella om- och tillbyggnader. Dagens krav på att det ska vara enkelt att flytta och ändra väggar ger Norgips system ett försprång till tyngre väggkonstruktioner. INSTALLATIONSÖPPET Väggarna är installationsöppna. Rör och kablar kan fritt dras fram i hålrummet och för mera platskrävande installationer kan väggarna monteras med extra stort mellanrum. Hålrummet i väggarna ger plats för alla installationer UPPHÄNGNING Enkel upphängning kan göras utan problem och utan användning av slagborrmaskin eller andra tunga verktyg. Hyllor, skåp, tavlor mm, kan hängas upp direkt i skivorna. Till mer krävande upphängning kan det monteras kortlingar eller byggas in lastfördelande skivor eller konsoler. 9

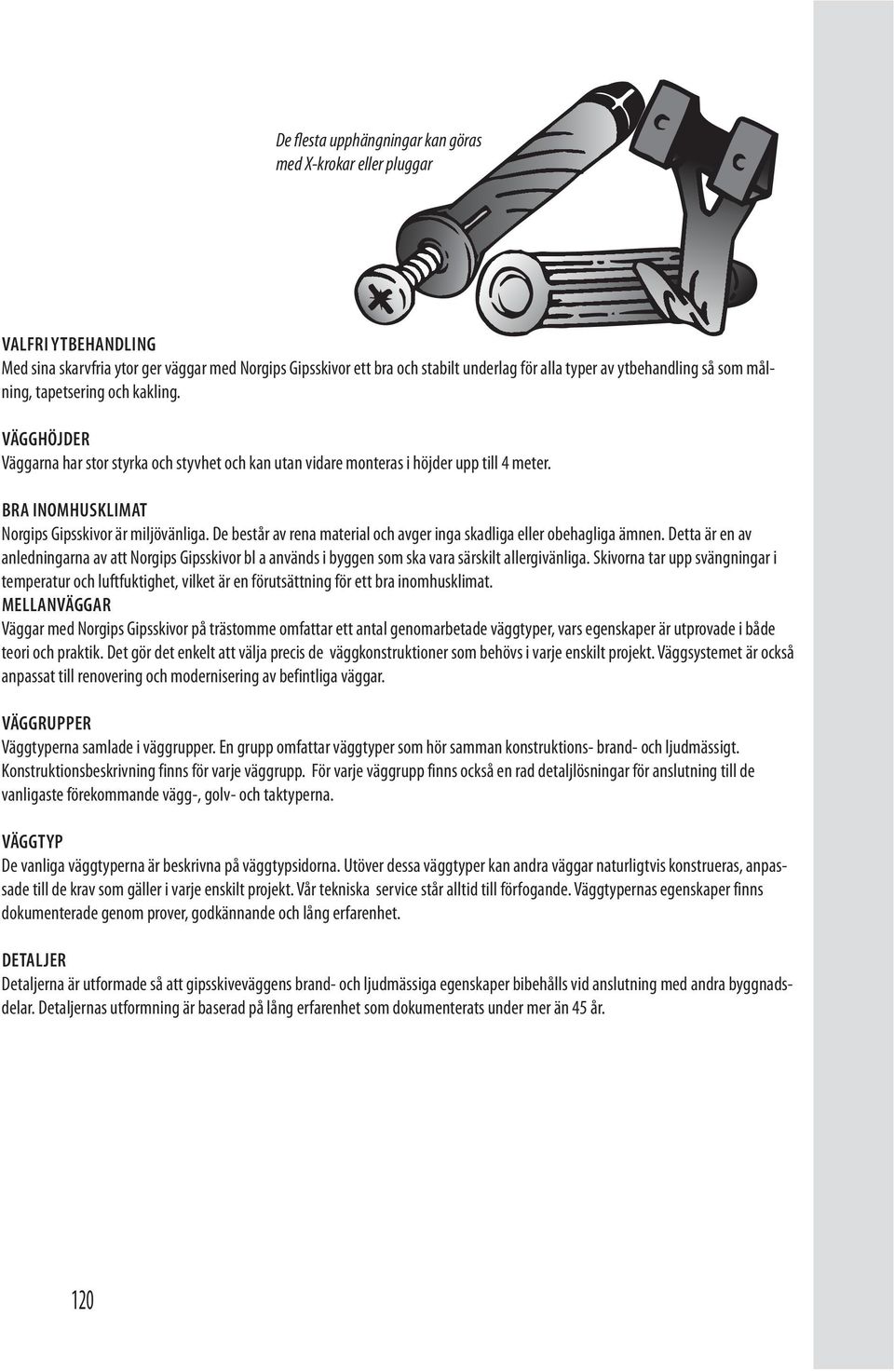

3 De flesta upphängningar kan göras med X-krokar eller pluggar VALFRI YTBEHANDLING Med sina skarvfria ytor ger väggar med Norgips Gipsskivor ett bra och stabilt underlag för alla typer av ytbehandling så som målning, tapetsering och kakling. VÄGGHÖJDER Väggarna har stor styrka och styvhet och kan utan vidare monteras i höjder upp till meter. BRA INOMHUSKLIMAT Norgips Gipsskivor är miljövänliga. De består av rena material och avger inga skadliga eller obehagliga ämnen. Detta är en av anledningarna av att Norgips Gipsskivor bl a används i byggen som ska vara särskilt allergivänliga. Skivorna tar upp svängningar i temperatur och luftfuktighet, vilket är en förutsättning för ett bra inomhusklimat. MELLANVÄGGAR Väggar med Norgips Gipsskivor på trästomme omfattar ett antal genomarbetade väggtyper, vars egenskaper är utprovade i både teori och praktik. Det gör det enkelt att välja precis de väggkonstruktioner som behövs i varje enskilt projekt. Väggsystemet är också anpassat till renovering och modernisering av befintliga väggar. VÄGGRUPPER Väggtyperna samlade i väggrupper. En grupp omfattar väggtyper som hör samman konstruktions- brand- och ljudmässigt. Konstruktionsbeskrivning finns för varje väggrupp. För varje väggrupp finns också en rad detaljlösningar för anslutning till de vanligaste förekommande vägg-, golv- och taktyperna. VÄGGTYP De vanliga väggtyperna är beskrivna på väggtypsidorna. Utöver dessa väggtyper kan andra väggar naturligtvis konstrueras, anpassade till de krav som gäller i varje enskilt projekt. Vår tekniska service står alltid till förfogande. Väggtypernas egenskaper finns dokumenterade genom prover, godkännande och lång erfarenhet. DETALJER Detaljerna är utformade så att gipsskiveväggens brand- och ljudmässiga egenskaper bibehålls vid anslutning med andra byggnadsdelar. Detaljernas utformning är baserad på lång erfarenhet som dokumenterats under mer än 5 år. 0

4 KONSTRUKTION Exempel: Enkelvägg med lag Norgips skivor på var sida om trästommen. KONSTRUKTIONSPRINCIP. Reglar vid tak och golv. Reglar, s 50 eller s 600 mm. Ev kortling på halva vägghöjden för bärande väggar. Första lag Norgips skivor, fäst med skruv s 500-s 800 mm. Om väggen är brandklassad ska första lagret skruvas lika tätt som andra 5. Andra lag Norgips skivor, förskjutet en halv skivbredd, och fäst s 00 mm längs skivkanten och för övrigt s 00 mm 6. Ev. hålrumsisolering 7. Spackling med spackelremsa över skarvar. Spackling över skruv 8. Ytbehandling efter önskemål 9. Ljudtätning 9 Gipsskivor handelsnamn Skivbeteckning TYPBETECKNING Väggtyperna anges med beteckningar för gipsskiveväggar. Skivbeteckningen utan bokstav efter siffrorna som anger antalet skivlag står för Norgips Normal skiva, andra skivtyper anges med en beteckning efter siffran enligt tabell. Normal - Brandskiva 5 B Hård H Ytskiva 6 Y Plan P Humid Board /5 HB Trästomme Enkelvägg 5 x 70 mm reglar lag Norgips Normal på var sida 5 mm mineralull i hålrummet Centrumavstånd mellan reglar TE 70 / M5 s50

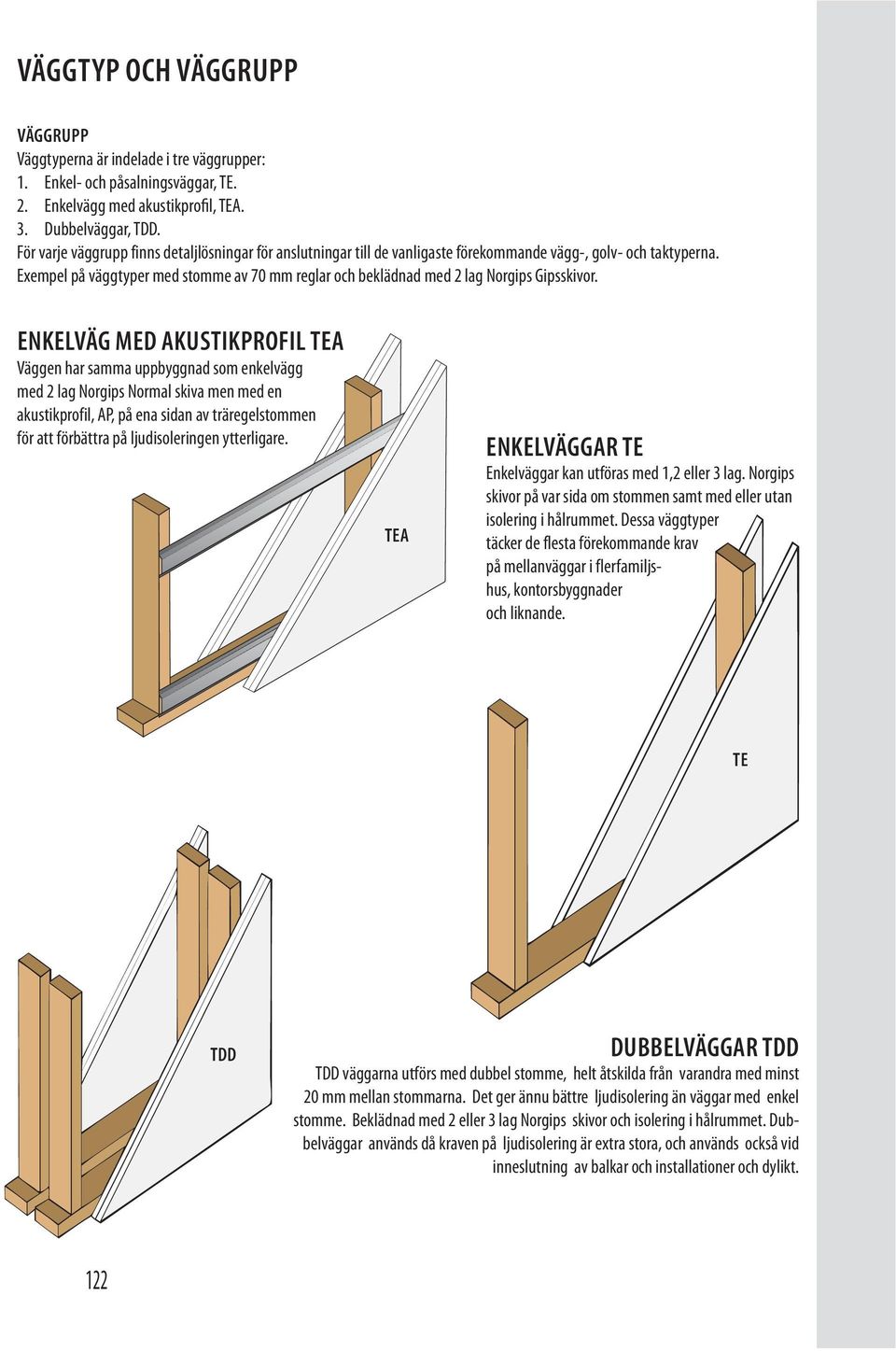

5 VÄGGTYP OCH VÄGGRUPP VÄGGRUPP Väggtyperna är indelade i tre väggrupper:. Enkel- och påsalningsväggar, TE.. Enkelvägg med akustikprofil, TEA.. Dubbelväggar, TDD. För varje väggrupp finns detaljlösningar för anslutningar till de vanligaste förekommande vägg-, golv- och taktyperna. Exempel på väggtyper med stomme av 70 mm reglar och beklädnad med lag Norgips Gipsskivor. ENKELVÄG MED AKUSTIKPROFIL TEA Väggen har samma uppbyggnad som enkelvägg med lag Norgips Normal skiva men med en akustikprofil, AP, på ena sidan av träregelstommen för att förbättra på ljudisoleringen ytterligare. TEA ENKELVÄGGAR TE Enkelväggar kan utföras med, eller lag. Norgips skivor på var sida om stommen samt med eller utan isolering i hålrummet. Dessa väggtyper täcker de flesta förekommande krav på mellanväggar i flerfamiljshus, kontorsbyggnader och liknande. TE TDD DUBBELVÄGGAR TDD TDD väggarna utförs med dubbel stomme, helt åtskilda från varandra med minst 0 mm mellan stommarna. Det ger ännu bättre ljudisolering än väggar med enkel stomme. Beklädnad med eller lag Norgips skivor och isolering i hålrummet. Dubbelväggar används då kraven på ljudisolering är extra stora, och används också vid inneslutning av balkar och installationer och dylikt.

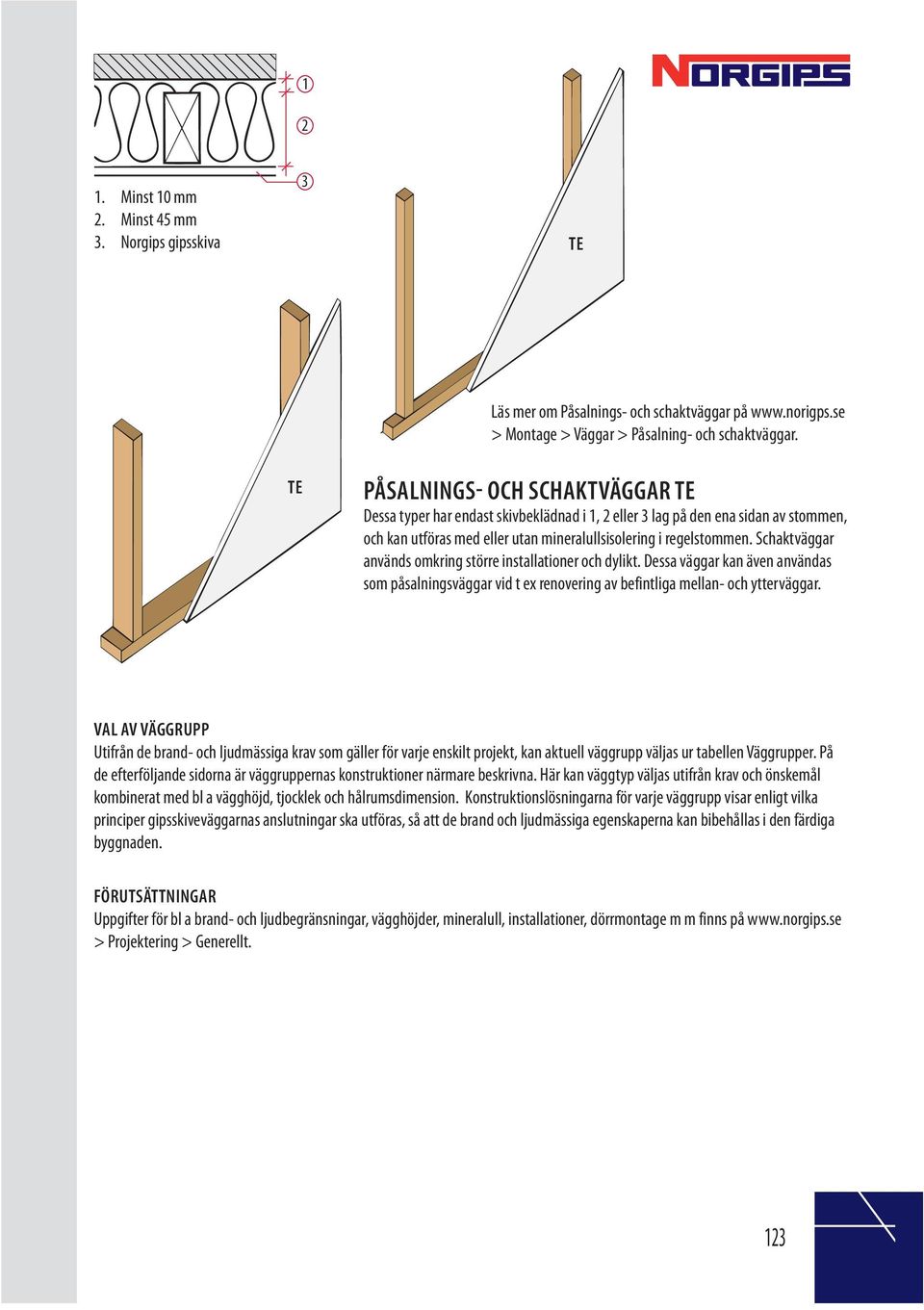

6 . Minst 0 mm. Minst 5 mm. Norgips gipsskiva TE TE Läs mer om Påsalnings- och schaktväggar på > Montage > Väggar > Påsalning- och schaktväggar. PÅSALNINGS- OCH SCHAKTVÄGGAR TE Dessa typer har endast skivbeklädnad i, eller lag på den ena sidan av stommen, och kan utföras med eller utan mineralullsisolering i regelstommen. Schaktväggar används omkring större installationer och dylikt. Dessa väggar kan även användas som påsalningsväggar vid t ex renovering av befintliga mellan- och ytterväggar. VAL AV VÄGGRUPP Utifrån de brand- och ljudmässiga krav som gäller för varje enskilt projekt, kan aktuell väggrupp väljas ur tabellen Väggrupper. På de efterföljande sidorna är väggruppernas konstruktioner närmare beskrivna. Här kan väggtyp väljas utifrån krav och önskemål kombinerat med bl a vägghöjd, tjocklek och hålrumsdimension. Konstruktionslösningarna för varje väggrupp visar enligt vilka principer gipsskiveväggarnas anslutningar ska utföras, så att de brand och ljudmässiga egenskaperna kan bibehållas i den färdiga byggnaden. FÖRUTSÄTTNINGAR Uppgifter för bl a brand- och ljudbegränsningar, vägghöjder, mineralull, installationer, dörrmontage m m finns på > Projektering > Generellt.

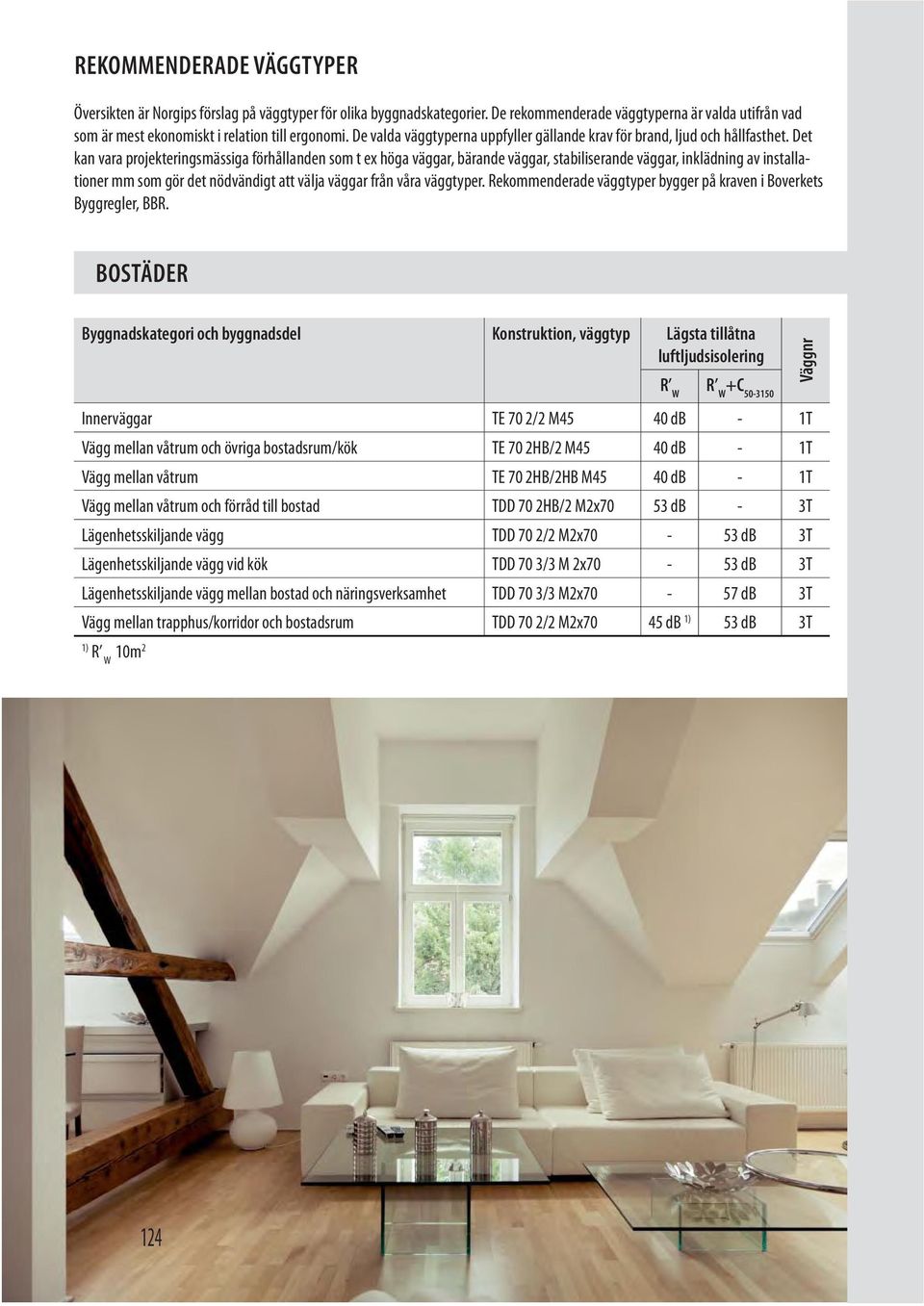

7 REKOMMENDERADE VÄGGTYPER Översikten är Norgips förslag på väggtyper för olika byggnadskategorier. De rekommenderade väggtyperna är valda utifrån vad som är mest ekonomiskt i relation till ergonomi. De valda väggtyperna uppfyller gällande krav för brand, ljud och hållfasthet. Det kan vara projekteringsmässiga förhållanden som t ex höga väggar, bärande väggar, stabiliserande väggar, inklädning av installationer mm som gör det nödvändigt att välja väggar från våra väggtyper. Rekommenderade väggtyper bygger på kraven i Boverkets Byggregler, BBR. BOSTÄDER Byggnadskategori och byggnadsdel Konstruktion, väggtyp Lägsta tillåtna luftljudsisolering R W R W +C Innerväggar TE 70 / M5 0 db - T Vägg mellan våtrum och övriga bostadsrum/kök TE 70 HB/ M5 0 db - T Vägg mellan våtrum TE 70 HB/HB M5 0 db - T Vägg mellan våtrum och förråd till bostad TDD 70 HB/ Mx70 5 db - T Lägenhetsskiljande vägg TDD 70 / Mx70-5 db T Lägenhetsskiljande vägg vid kök TDD 70 / M x70-5 db T Lägenhetsskiljande vägg mellan bostad och näringsverksamhet TDD 70 / Mx70-57 db T Vägg mellan trapphus/korridor och bostadsrum TDD 70 / Mx70 5 db ) 5 db T ) R W 0m Väggnr

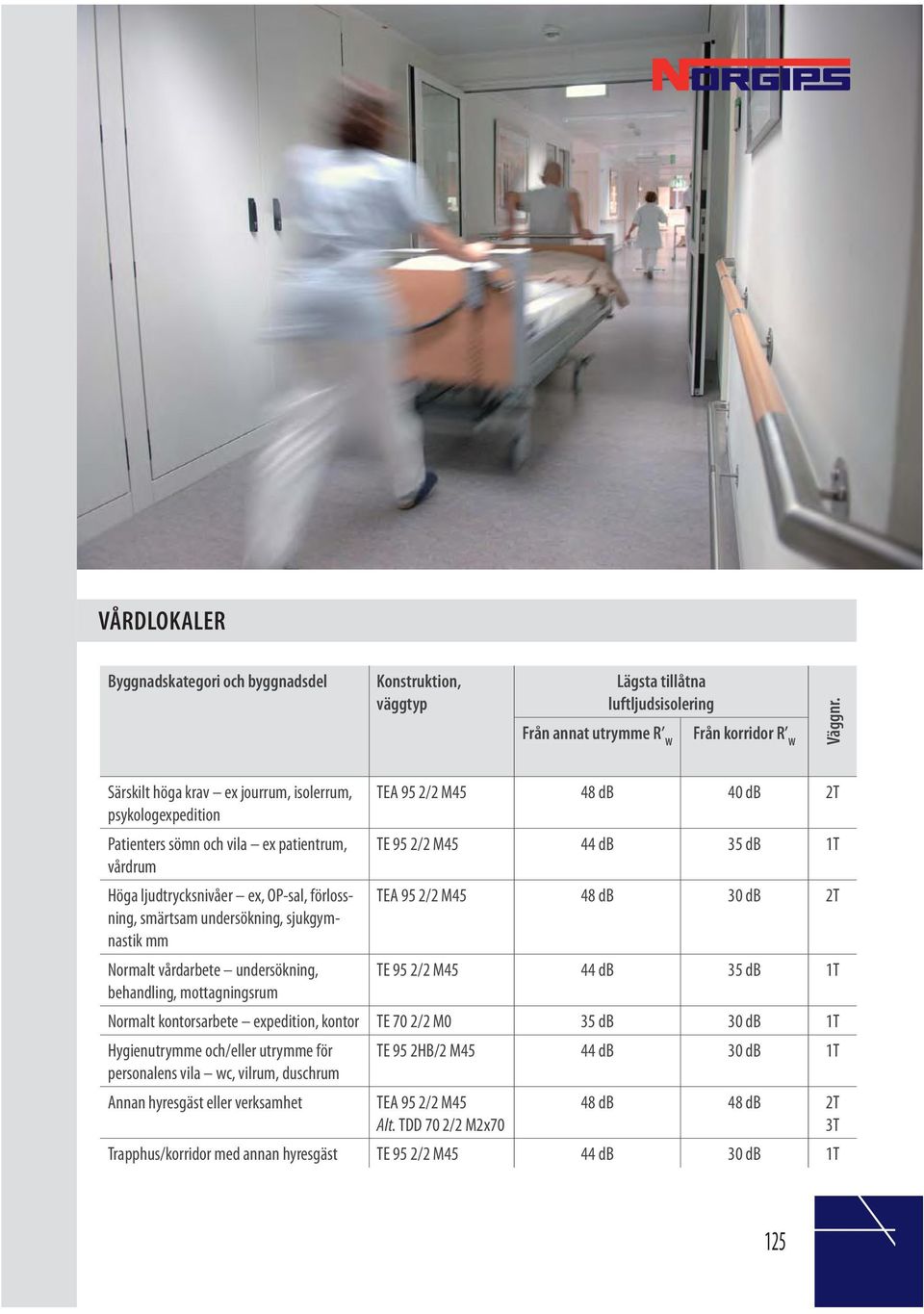

8 VÅRDLOKALER Byggnadskategori och byggnadsdel Konstruktion, väggtyp Lägsta tillåtna luftljudsisolering Från annat utrymme R W Från korridor R W Väggnr. Särskilt höga krav ex jourrum, isolerrum, psykologexpedition Patienters sömn och vila ex patientrum, vårdrum Höga ljudtrycksnivåer ex, OP-sal, förlossning, smärtsam undersökning, sjukgymnastik mm Normalt vårdarbete undersökning, behandling, mottagningsrum TEA 95 / M5 8 db 0 db T TE 95 / M5 db 5 db T TEA 95 / M5 8 db 0 db T TE 95 / M5 db 5 db T Normalt kontorsarbete expedition, kontor TE 70 / M0 5 db 0 db T Hygienutrymme och/eller utrymme för personalens vila wc, vilrum, duschrum Annan hyresgäst eller verksamhet TE 95 HB/ M5 db 0 db T TEA 95 / M5 Alt. TDD 70 / Mx70 8 db 8 db T T Trapphus/korridor med annan hyresgäst TE 95 / M5 db 0 db T 5

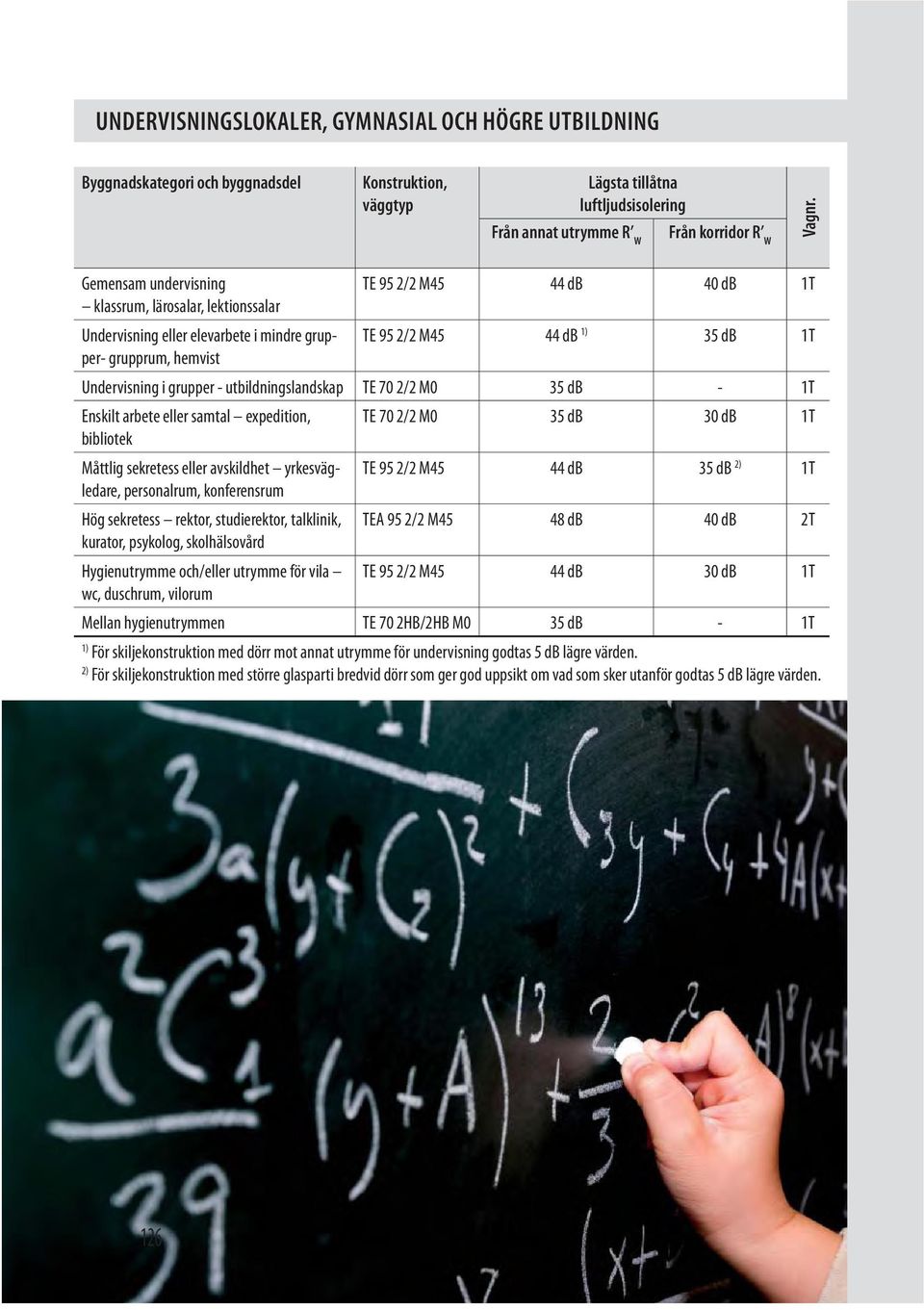

9 UNDERVISNINGSLOKALER, GYMNASIAL OCH HÖGRE UTBILDNING Byggnadskategori och byggnadsdel Konstruktion, väggtyp Lägsta tillåtna luftljudsisolering Från annat utrymme R W Från korridor R W Vagnr. Gemensam undervisning TE 95 / M5 db 0 db T klassrum, lärosalar, lektionssalar Undervisning eller elevarbete i mindre grupper- TE 95 / M5 db ) 5 db T grupprum, hemvist Undervisning i grupper - utbildningslandskap TE 70 / M0 5 db - T Enskilt arbete eller samtal expedition, TE 70 / M0 5 db 0 db T bibliotek Måttlig sekretess eller avskildhet yrkesvägledare, TE 95 / M5 db 5 db ) T personalrum, konferensrum Hög sekretess rektor, studierektor, talklinik, TEA 95 / M5 8 db 0 db T kurator, psykolog, skolhälsovård Hygienutrymme och/eller utrymme för vila TE 95 / M5 db 0 db T wc, duschrum, vilorum Mellan hygienutrymmen TE 70 HB/HB M0 5 db - T ) För skiljekonstruktion med dörr mot annat utrymme för undervisning godtas 5 db lägre värden. ) För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden. 6

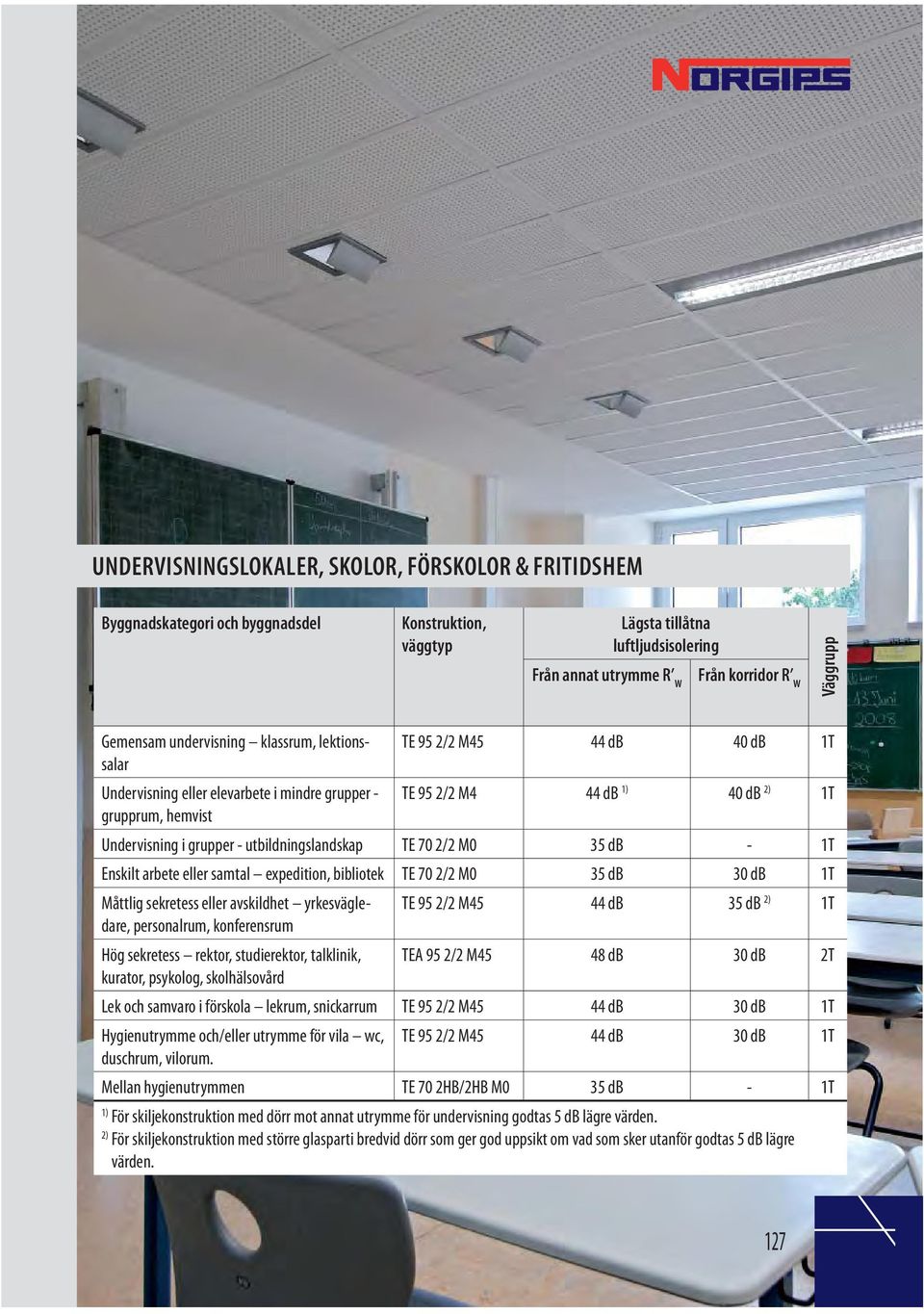

10 UNDERVISNINGSLOKALER, SKOLOR, FÖRSKOLOR & FRITIDSHEM Byggnadskategori och byggnadsdel Konstruktion, väggtyp Lägsta tillåtna luftljudsisolering Från annat utrymme R W Från korridor R W Väggrupp Gemensam undervisning klassrum, lektionssalar TE 95 / M5 db 0 db T Undervisning eller elevarbete i mindre grupper - TE 95 / M db ) 0 db ) T grupprum, hemvist Undervisning i grupper - utbildningslandskap TE 70 / M0 5 db - T Enskilt arbete eller samtal expedition, bibliotek TE 70 / M0 5 db 0 db T Måttlig sekretess eller avskildhet yrkesvägledare, TE 95 / M5 db 5 db ) T personalrum, konferensrum Hög sekretess rektor, studierektor, talklinik, TEA 95 / M5 8 db 0 db T kurator, psykolog, skolhälsovård Lek och samvaro i förskola lekrum, snickarrum TE 95 / M5 db 0 db T Hygienutrymme och/eller utrymme för vila wc, TE 95 / M5 db 0 db T duschrum, vilorum. Mellan hygienutrymmen TE 70 HB/HB M0 5 db - T ) För skiljekonstruktion med dörr mot annat utrymme för undervisning godtas 5 db lägre värden. ) För skiljekonstruktion med större glasparti bredvid dörr som ger god uppsikt om vad som sker utanför godtas 5 db lägre värden. 7

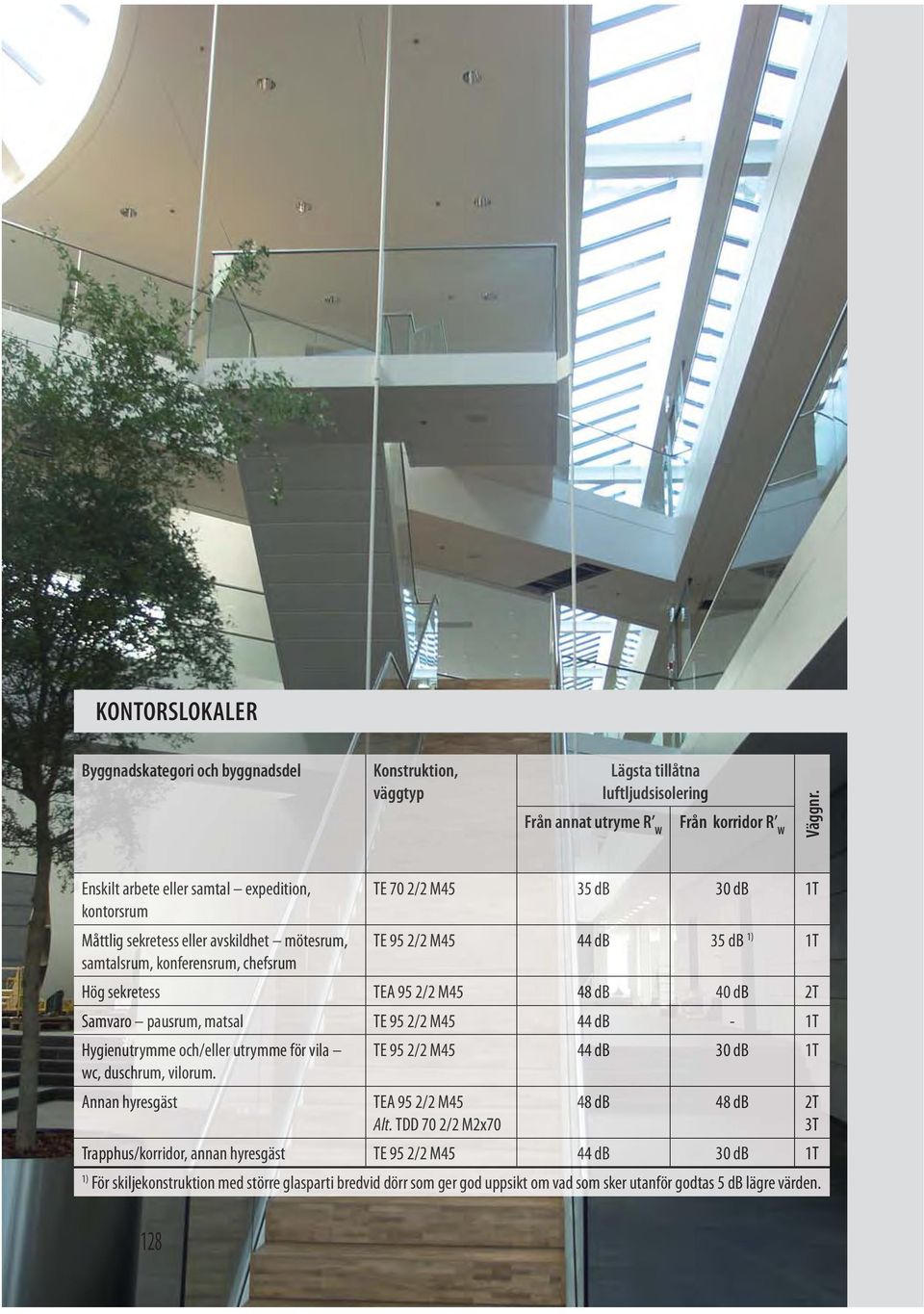

11 KONTORSLOKALER Bygg nads katego ri och byggnad sd el Konstruk tion, vägg ty p Lägsta til illå låtn a luftljudu sisolering Från ann nnat utrym e R W Från korridor R W Väggnr. Enskilt arbete eller samta l expe dition, kontorsr um Mått ttli lig sekr etess elle ler avskildhet mötes rum, samtalsrum um, konferenen srum, chef efsr srum Hög sekr et ess Sa mvar aro paus usru rum, matsal Hygienut utry rymm e och/ h/eller ut ry mm e för vi la wc, duschr um, vi lorum. Anna nan hyre sgäs äst Trapphus/korridor, ann an hyresgäst st TE 70 / M 5 5 db 0 db T TE 95 / M 5 db 5 db ) T TEA 95 / M5 8 db 0 db T TE 95 / M5 db - T TE 95 / M5 db 0 db T TEA 95 / M5 Alt. TDD 70 / Mx70 8 db 8 db T T TE 95 / M5 db 0 db T ) För skiljekonstruktion med störr rre glasparti bredvid dörr som ger god uppsikt om va d som sker utanför god tas 5 db lägre värden. 8

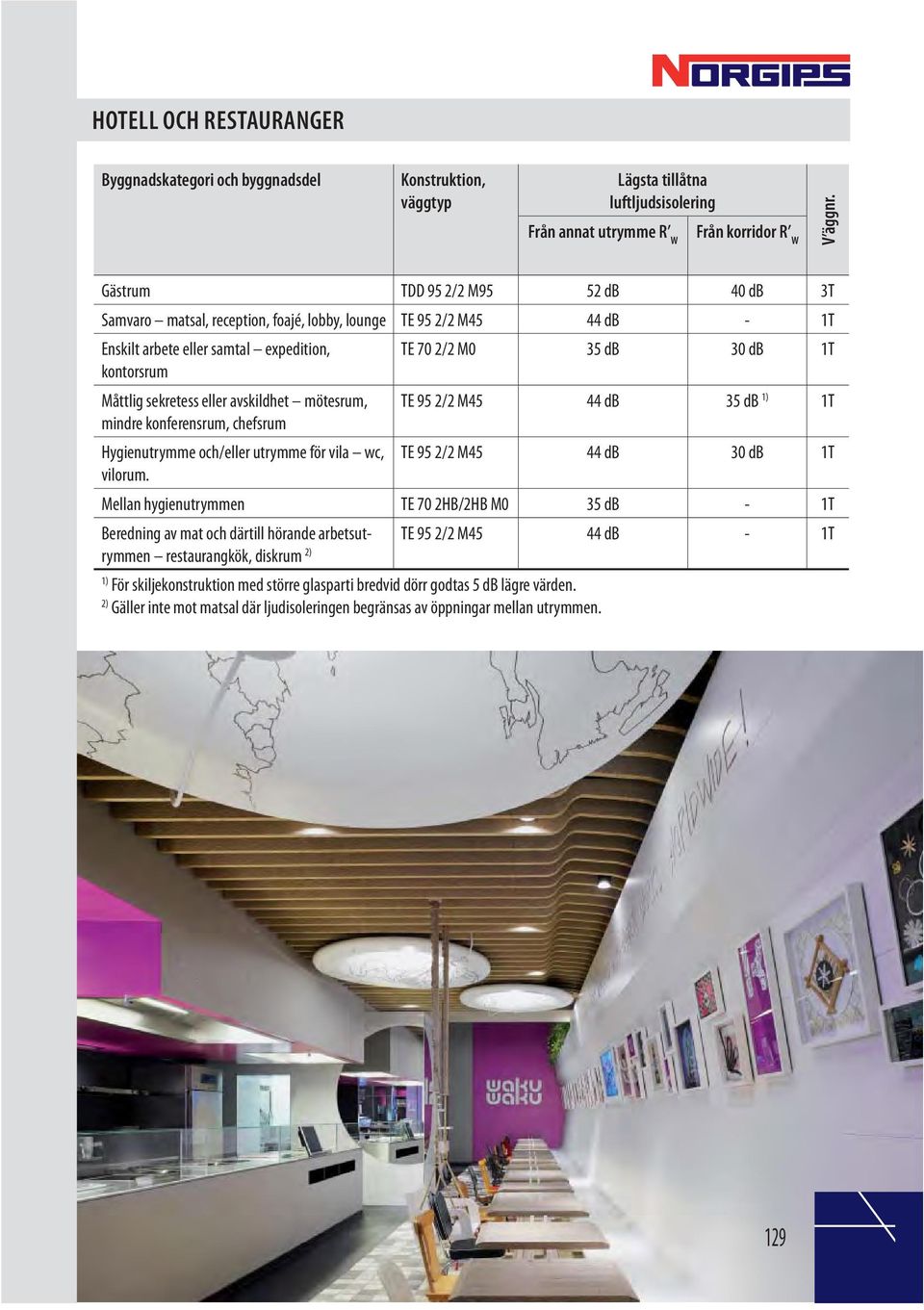

12 HOTELL OCH RESTAURANGER Byggnadskategori och byggnadsdel Konstruktion, väggtyp Lägsta tillåtna luftljudsisolering Från annat utrymme R W Från korridor R W V äggnr. Gästrum TDD 95 / M95 5 db 0 db T Samvaro matsal, reception, foajé, lobby, lounge TE 95 / M5 db - T Enskilt arbete eller samtal expedition, TE 70 / M0 5 db 0 db T kontorsrum Måttlig sekretess eller avskildhet mötesrum, TE 95 / M5 db 5 db ) T mindre konferensrum, chefsrum Hygienutrymme och/eller utrymme för vila wc, TE 95 / M5 db 0 db T vilorum. Mellan hygien utrymmen TE 70 HB/HB M0 5 db - T Beredning av mat och därtill hörande arbetsutrymmen restaurangkök, diskrum ) TE 95 / M5 db - T ) För skiljekonstruktion med större glasparti bredvid dörr godtas 5 db lägre värden. ) Gäller inte mot matsal där ljudisoleringen begränsas av öppningar mellan utrymmen. 9

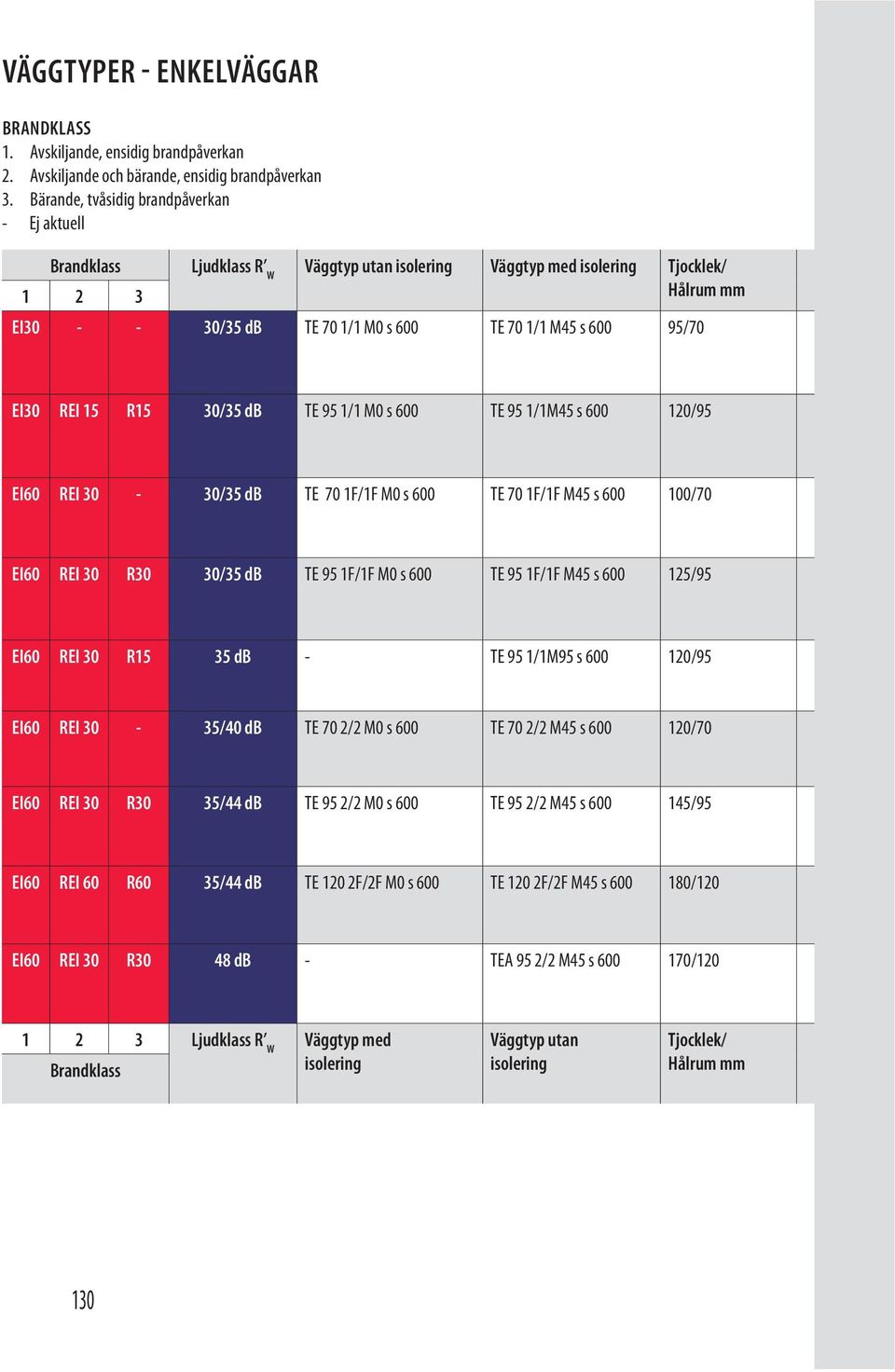

13 VÄGGTYPER - ENKELVÄGGAR BRANDKLASS. Avskiljande, ensidig brandpåverkan. Avskiljande och bärande, ensidig brandpåverkan. Bärande, tvåsidig brandpåverkan - Ej aktuell Brandklass Ljudklass R W Väggtyp utan isolering Väggtyp med isolering Tjocklek/ Hålrum mm EI /5 db TE 70 / M0 s 600 TE 70 / M5 s /70 EI0 REI 5 R5 0/5 db TE 95 / M0 s 600 TE 95 /M5 s 600 0/95 EI60 REI 0-0/5 db TE 70 F/F M0 s 600 TE 70 F/F M5 s /70 EI60 REI 0 R0 0/5 db TE 95 F/F M0 s 600 TE 95 F/F M5 s 600 5/95 EI60 REI 0 R5 5 db - TE 95 /M95 s 600 0/95 EI60 REI 0-5/0 db TE 70 / M0 s 600 TE 70 / M5 s 600 0/70 EI60 REI 0 R0 5/ db TE 95 / M0 s 600 TE 95 / M5 s 600 5/95 EI60 REI 60 R60 5/ db TE 0 F/F M0 s 600 TE 0 F/F M5 s /0 EI60 REI 0 R0 8 db - TEA 95 / M5 s /0 Ljudklass R W Väggtyp med Brandklass isolering Väggtyp utan isolering Tjocklek/ Hålrum mm 0

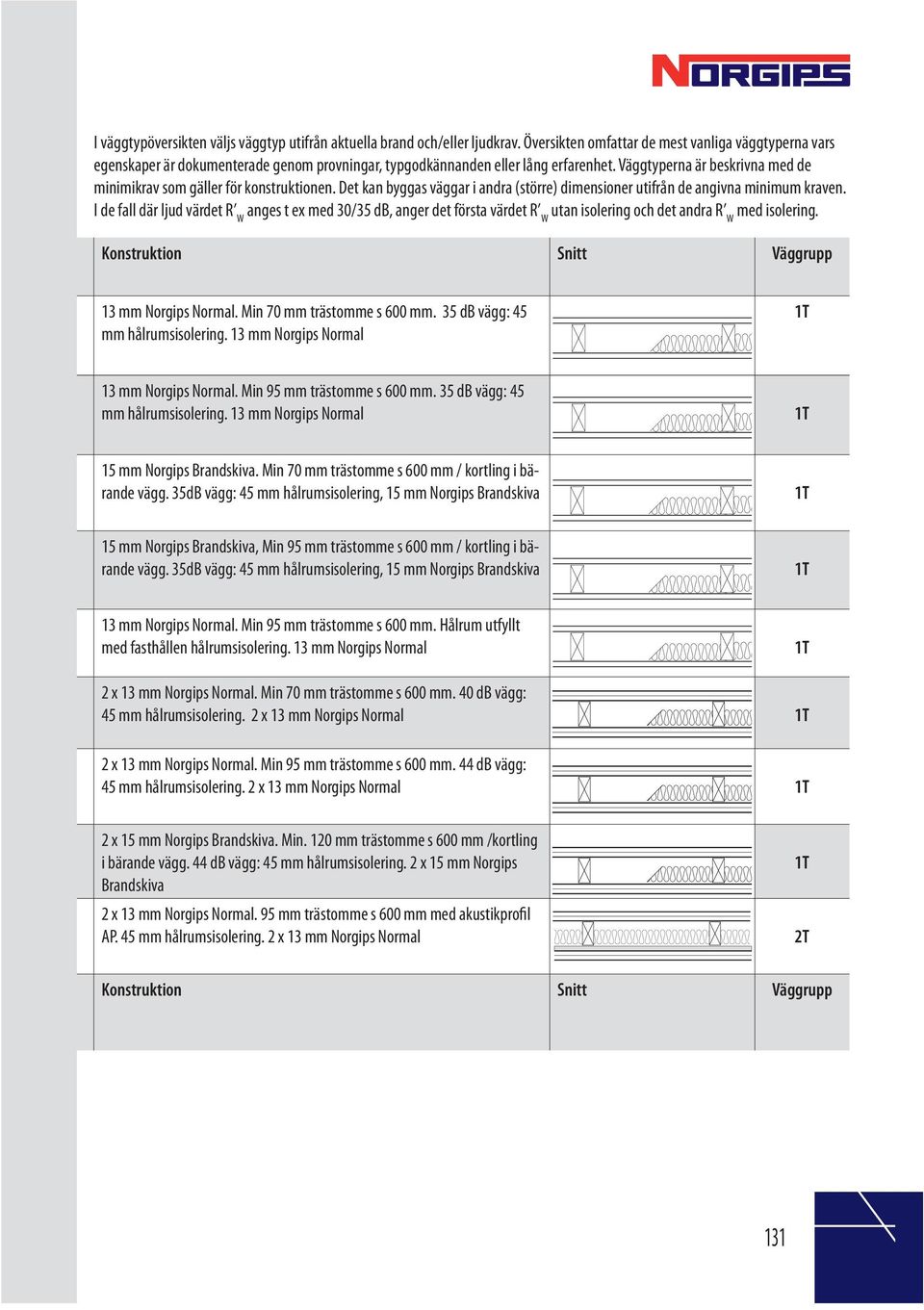

14 I väggtypöversikten väljs väggtyp utifrån aktuella brand och/eller ljudkrav. Översikten omfattar de mest vanliga väggtyperna vars egenskaper är dokumenterade genom provningar, typgodkännanden eller lång erfarenhet. Väggtyperna är beskrivna med de minimikrav som gäller för konstruktionen. Det kan byggas väggar i andra (större) dimensioner utifrån de angivna minimum kraven. I de fall där ljud värdet R W anges t ex med 0/5 db, anger det första värdet R W utan isolering och det andra R W med isolering. Konstruktion Snitt Väggrupp mm Norgips Normal. Min 70 mm trästomme s 600 mm. 5 db vägg: 5 mm hålrumsisolering. mm Norgips Normal T mm Norgips Normal. Min 95 mm trästomme s 600 mm. 5 db vägg: 5 mm hålrumsisolering. mm Norgips Normal T 5 mm Norgips Brandskiva. Min 70 mm trästomme s 600 mm / kortling i bärande vägg. 5dB vägg: 5 mm hålrumsisolering, 5 mm Norgips Brandskiva T 5 mm Norgips Brandskiva, Min 95 mm trästomme s 600 mm / kortling i bärande vägg. 5dB vägg: 5 mm hålrumsisolering, 5 mm Norgips Brandskiva T mm Norgips Normal. Min 95 mm trästomme s 600 mm. Hålrum utfyllt med fasthållen hålrumsisolering. mm Norgips Normal T x mm Norgips Normal. Min 70 mm trästomme s 600 mm. 0 db vägg: 5 mm hålrumsisolering. x mm Norgips Normal T x mm Norgips Normal. Min 95 mm trästomme s 600 mm. db vägg: 5 mm hålrumsisolering. x mm Norgips Normal T x 5 mm Norgips Brandskiva. Min. 0 mm trästomme s 600 mm /kortling i bärande vägg. db vägg: 5 mm hålrumsisolering. x 5 mm Norgips Brandskiva x mm Norgips Normal. 95 mm trästomme s 600 mm med akustikprofil AP. 5 mm hålrumsisolering. x mm Norgips Normal T T Konstruktion Snitt Väggrupp

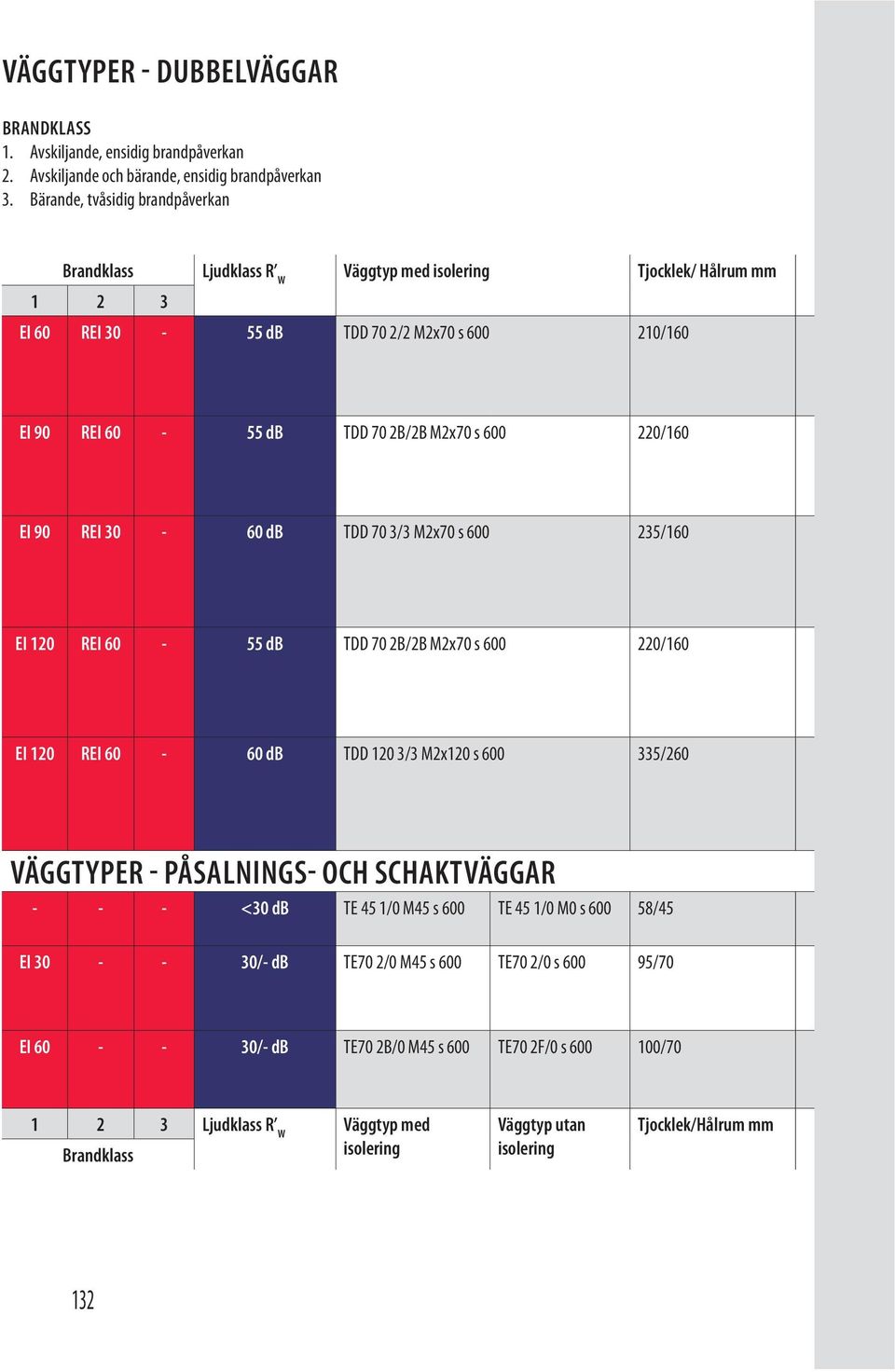

15 VÄGGTYPER - DUBBELVÄGGAR BRANDKLASS. Avskiljande, ensidig brandpåverkan. Avskiljande och bärande, ensidig brandpåverkan. Bärande, tvåsidig brandpåverkan Brandklass Ljudklass R W Väggtyp med isolering Tjocklek/ Hålrum mm EI 60 REI 0-55 db TDD 70 / Mx70 s 600 0/60 EI 90 REI db TDD 70 B/B Mx70 s 600 0/60 EI 90 REI 0-60 db TDD 70 / Mx70 s 600 5/60 EI 0 REI db TDD 70 B/B Mx70 s 600 0/60 EI 0 REI db TDD 0 / Mx0 s 600 5/60 VÄGGTYPER - PÅSALNINGS- OCH SCHAKTVÄGGAR <0 db TE 5 /0 M5 s 600 TE 5 /0 M0 s /5 EI /- db TE70 /0 M5 s 600 TE70 /0 s /70 EI /- db TE70 B/0 M5 s 600 TE70 F/0 s /70 Ljudklass R W Väggtyp med Brandklass isolering Väggtyp utan isolering Tjocklek/Hålrum mm

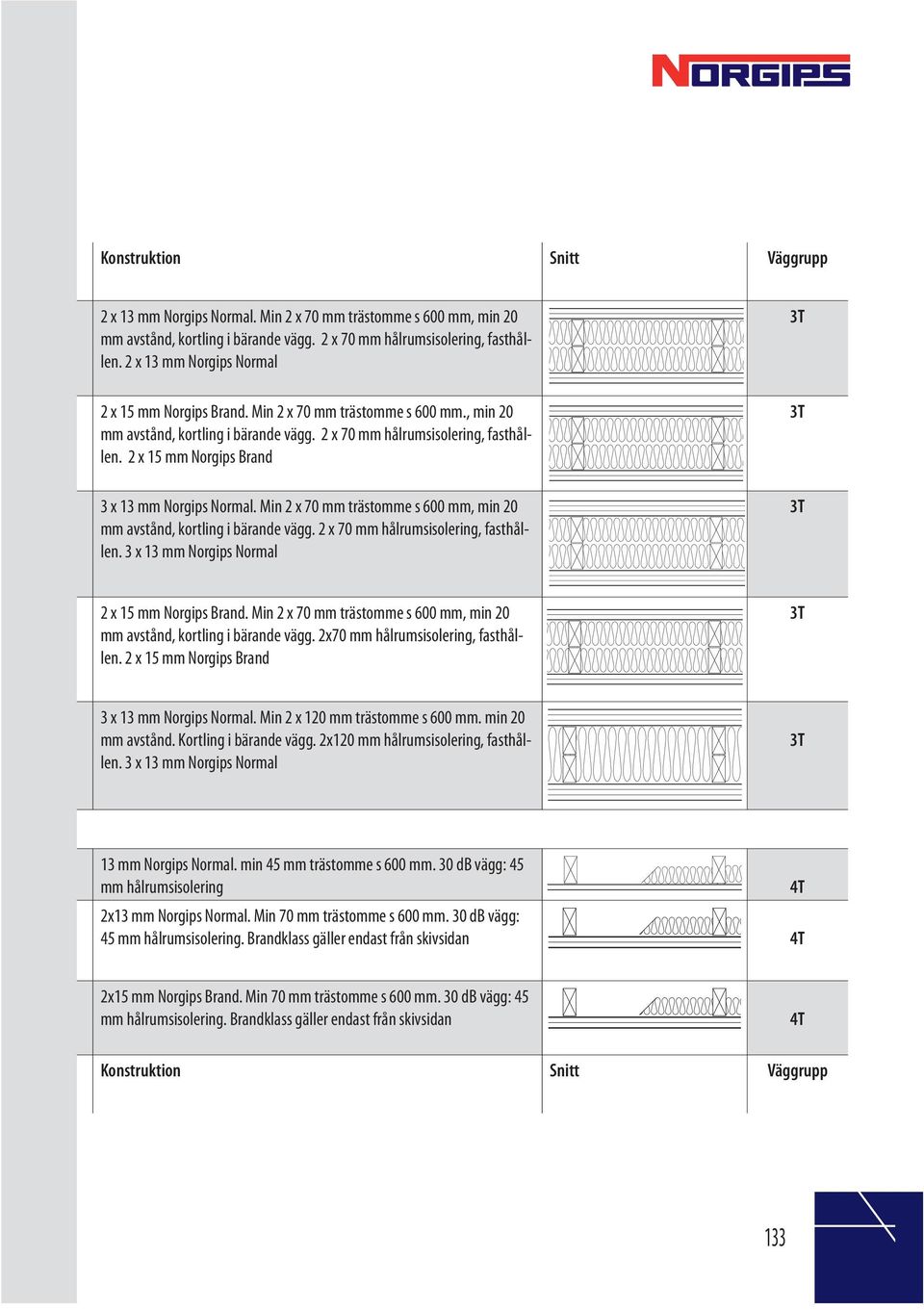

16 Konstruktion Snitt Väggrupp x mm Norgips Normal. Min x 70 mm trästomme s 600 mm, min 0 mm avstånd, kortling i bärande vägg. x 70 mm hålrumsisolering, fasthållen. x mm Norgips Normal x 5 mm Norgips Brand. Min x 70 mm trästomme s 600 mm., min 0 mm avstånd, kortling i bärande vägg. x 70 mm hålrumsisolering, fasthållen. x 5 mm Norgips Brand x mm Norgips Normal. Min x 70 mm trästomme s 600 mm, min 0 mm avstånd, kortling i bärande vägg. x 70 mm hålrumsisolering, fasthållen. x mm Norgips Normal T T T x 5 mm Norgips Brand. Min x 70 mm trästomme s 600 mm, min 0 mm avstånd, kortling i bärande vägg. x70 mm hålrumsisolering, fasthållen. x 5 mm Norgips Brand T x mm Norgips Normal. Min x 0 mm trästomme s 600 mm. min 0 mm avstånd. Kortling i bärande vägg. x0 mm hålrumsisolering, fasthållen. x mm Norgips Normal T mm Norgips Normal. min 5 mm trästomme s 600 mm. 0 db vägg: 5 mm hålrumsisolering T x mm Norgips Normal. Min 70 mm trästomme s 600 mm. 0 db vägg: 5 mm hålrumsisolering. Brandklass gäller endast från skivsidan T x5 mm Norgips Brand. Min 70 mm trästomme s 600 mm. 0 db vägg: 5 mm hålrumsisolering. Brandklass gäller endast från skivsidan T Konstruktion Snitt Väggrupp

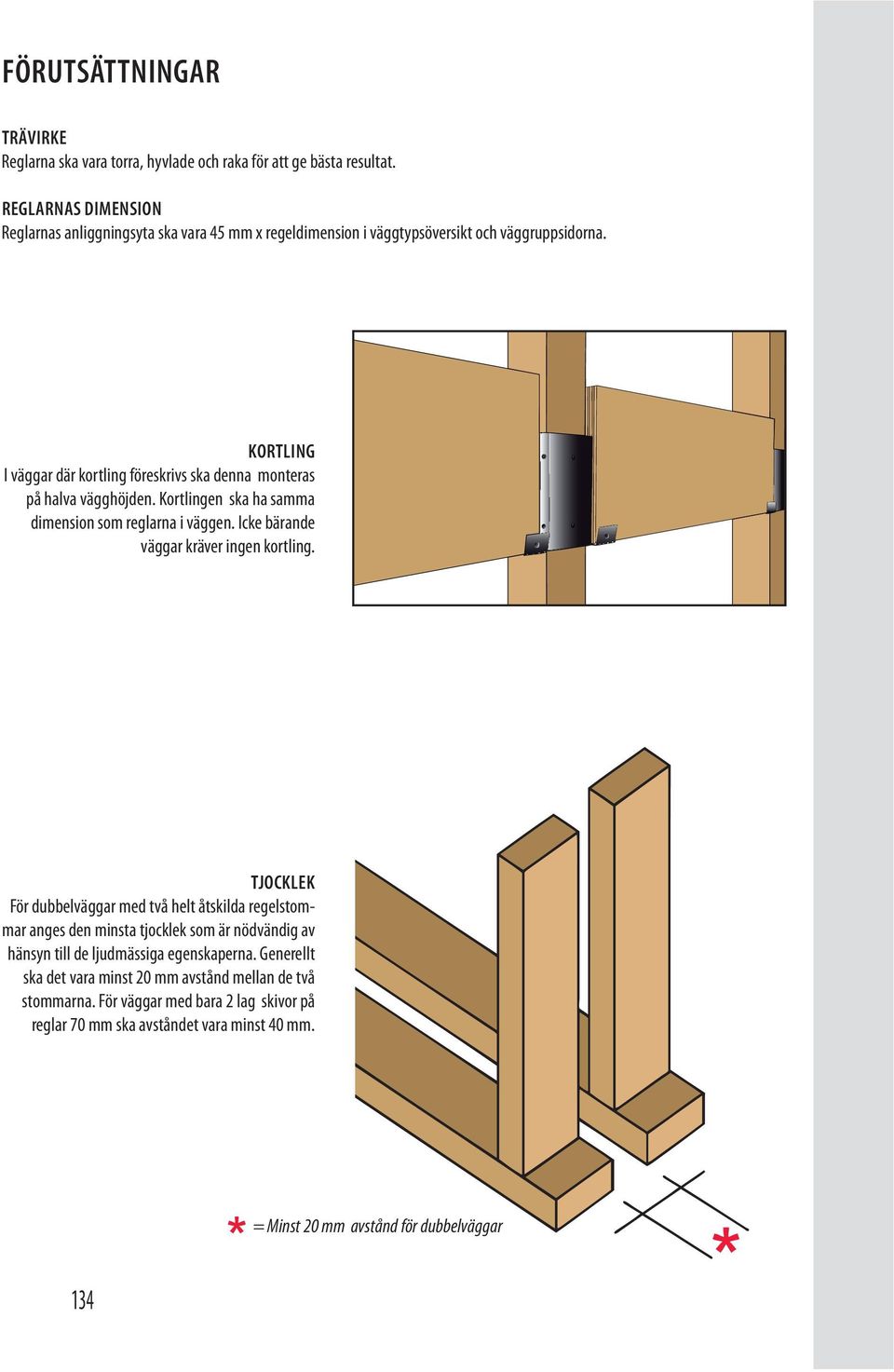

17 FÖRUTSÄTTNINGAR TRÄVIRKE Reglarna ska vara torra, hyvlade och raka för att ge bästa resultat. REGLARNAS DIMENSION Reglarnas anliggningsyta ska vara 5 mm x regeldimension i väggtypsöversikt och väggruppsidorna. KORTLING I väggar där kortling föreskrivs ska denna monteras på halva vägghöjden. Kortlingen ska ha samma dimension som reglarna i väggen. Icke bärande väggar kräver ingen kortling. TJOCKLEK För dubbelväggar med två helt åtskilda regelstommar anges den minsta tjocklek som är nödvändig av hänsyn till de ljudmässiga egenskaperna. Generellt ska det vara minst 0 mm avstånd mellan de två stommarna. För väggar med bara lag skivor på reglar 70 mm ska avståndet vara minst 0 mm. = Minst 0 mm avstånd för dubbelväggar

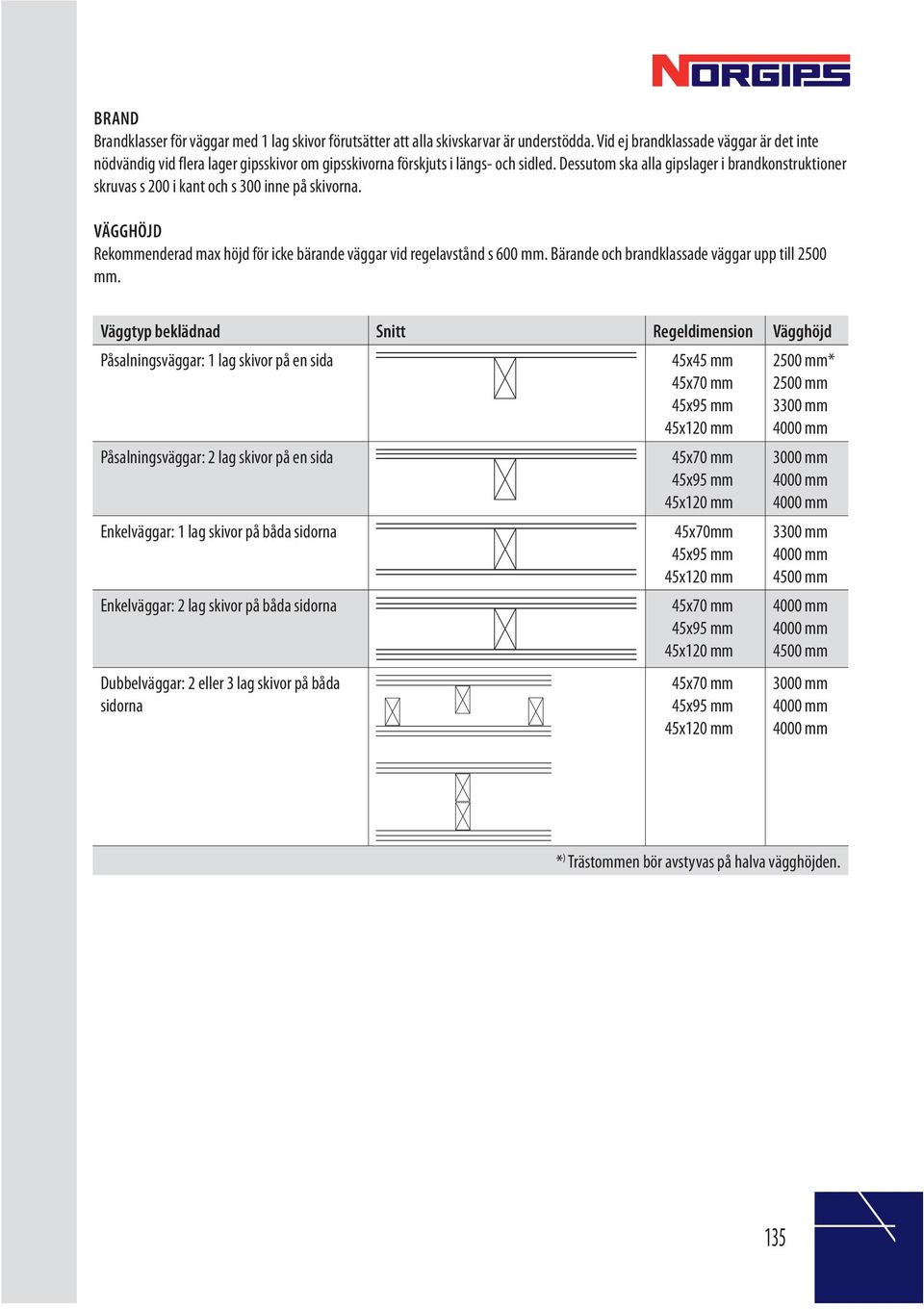

18 BRAND Brandklasser för väggar med lag skivor förutsätter att alla skivskarvar är understödda. Vid ej brandklassade väggar är det inte nödvändig vid flera lager gipsskivor om gipsskivorna förskjuts i längs- och sidled. Dessutom ska alla gipslager i brandkonstruktioner skruvas s 00 i kant och s 00 inne på skivorna. VÄGGHÖJD Rekommenderad max höjd för icke bärande väggar vid regelavstånd s 600 mm. Bärande och brandklassade väggar upp till 500 mm. Väggtyp beklädnad Snitt Regeldimension Vägghöjd Påsalningsväggar: lag skivor på en sida 5x5 mm 5x70 mm 5x95 mm 5x0 mm 500 mm* 500 mm 00 mm 000 mm Påsalningsväggar: lag skivor på en sida Enkelväggar: lag skivor på båda sidorna Enkelväggar: lag skivor på båda sidorna Dubbelväggar: eller lag skivor på båda sidorna 5x70 mm 5x95 mm 5x0 mm 5x70mm 5x95 mm 5x0 mm 5x70 mm 5x95 mm 5x0 mm 5x70 mm 5x95 mm 5x0 mm 000 mm 000 mm 000 mm 00 mm 000 mm 500 mm 000 mm 000 mm 500 mm 000 mm 000 mm 000 mm * ) Trästommen bör avstyvas på halva vägghöjden. 5

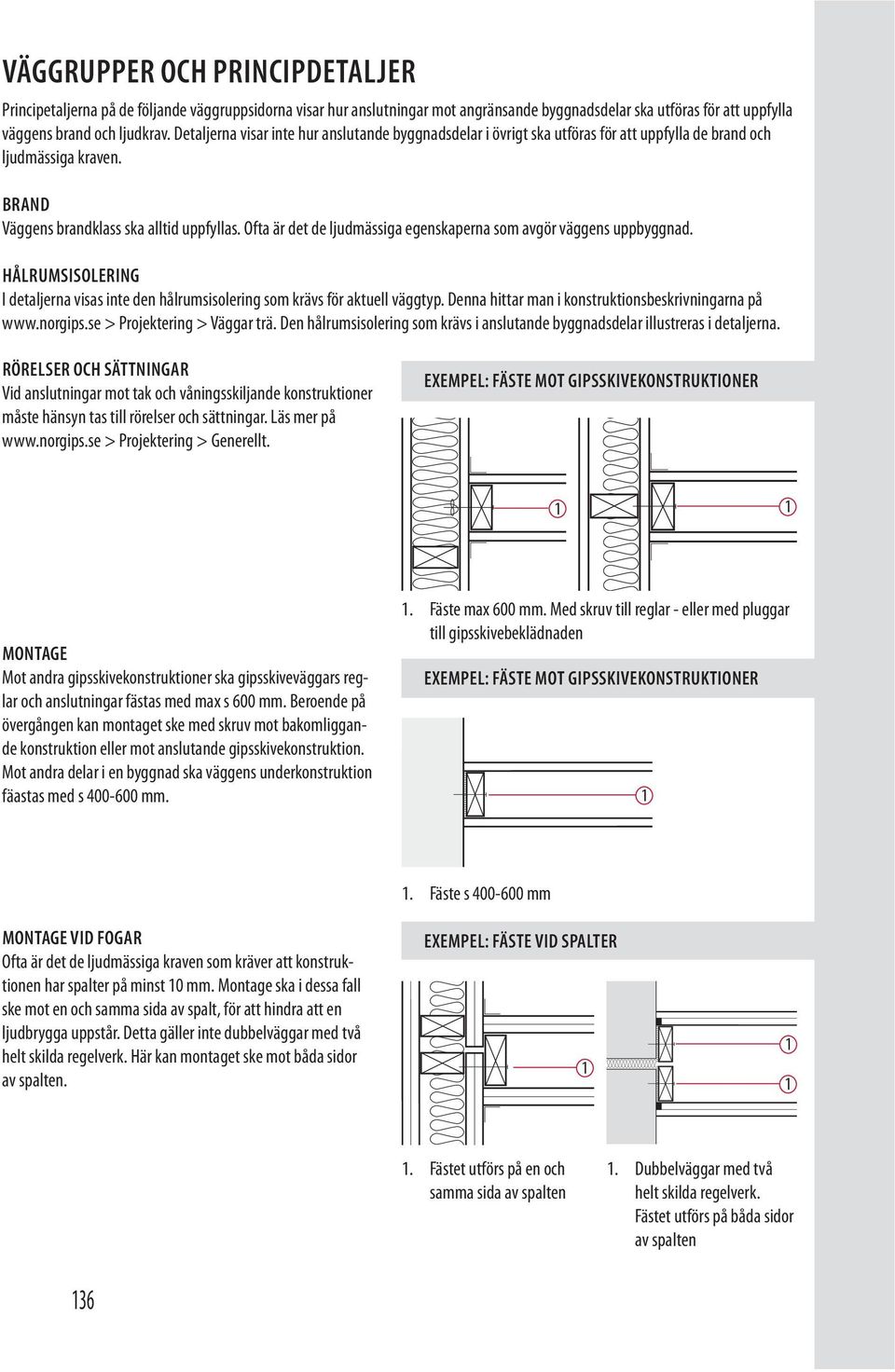

19 VÄGGRUPPER OCH PRINCIPDETALJER Principetaljerna på de följande väggruppsidorna visar hur anslutningar mot angränsande byggnadsdelar ska utföras för att uppfylla väggens brand och ljudkrav. Detaljerna visar inte hur anslutande byggnadsdelar i övrigt ska utföras för att uppfylla de brand och ljudmässiga kraven. BRAND Väggens brandklass ska alltid uppfyllas. Ofta är det de ljudmässiga egenskaperna som avgör väggens uppbyggnad. HÅLRUMSISOLERING I detaljerna visas inte den hålrumsisolering som krävs för aktuell väggtyp. Denna hittar man i konstruktionsbeskrivningarna på > Projektering > Väggar trä. Den hålrumsisolering som krävs i anslutande byggnadsdelar illustreras i detaljerna. RÖRELSER OCH SÄTTNINGAR Vid anslutningar mot tak och våningsskiljande konstruktioner måste hänsyn tas till rörelser och sättningar. Läs mer på > Projektering > Generellt. EXEMPEL: FÄSTE MOT GIPSSKIVEKONSTRUKTIONER MONTAGE Mot andra gipsskivekonstruktioner ska gipsskiveväggars reglar och anslutningar fästas med max s 600 mm. Beroende på övergången kan montaget ske med skruv mot bakomliggande konstruktion eller mot anslutande gipsskivekonstruktion. Mot andra delar i en byggnad ska väggens underkonstruktion fäastas med s mm.. Fäste max 600 mm. Med skruv till reglar - eller med pluggar till gipsskivebeklädnaden EXEMPEL: FÄSTE MOT GIPSSKIVEKONSTRUKTIONER MONTAGE VID FOGAR Ofta är det de ljudmässiga kraven som kräver att konstruktionen har spalter på minst 0 mm. Montage ska i dessa fall ske mot en och samma sida av spalt, för att hindra att en ljudbrygga uppstår. Detta gäller inte dubbelväggar med två helt skilda regelverk. Här kan montaget ske mot båda sidor av spalten.. Fäste s mm EXEMPEL: FÄSTE VID SPALTER. Fästet utförs på en och samma sida av spalten. Dubbelväggar med två helt skilda regelverk. Fästet utförs på båda sidor av spalten 6

20 7

21 VÄGGRUPP T Brandklass EI 0-60 REI 5-60 R5-0 Ljudklass R W 0- db. mm Norgips Normal eller 5 mm Norgips Brand, eller lag.. Min. 70 mm trästomme s 600 mm. Hålrumsisolering, se tabell nedan.. mm Norgips Normal eller 5 mm Norgips Brand, eller lag Större vägghöjd se översikt över vägghöjder. VAL AV VÄGGTYP, NORGIPS NORMALSKIVA OCH NORGIPS BRANDSKIVA Brand Ljud R W Tjocklek Hålrum Vikt ca Användbar väggtyp mm kg/m Utan isolering Med isolering EI /5 db TE 70 / M0 TE 70 / M5 REI 5 R TE 95 / M0 TE 95 / M5 EI60 REI 0-0/5 db TE 70 B/B M0 TE 70 B/B M5 R TE 95 B/B M0 TE 95 B/B M5 R 5 5 db 0 95 TE 95 / M95-5/0 db 0 70 TE 70 / M0 TE 70 / M5 R TE 95 / M0 TE 95 / M5 REI 60 R TE 0 B/B M0 TE 0 B/B M5. Avskiljande, ensidig brandpåverkan. Avskiljande och bärnade, ensidig brandpåverkan. Bärande, tvåsidig brandpåverkan 8

22 Konstruktion Väggtyp TE 70 / TE 95 / TE 70 / TE 95 / TE 0 B/B Åtgång per m vägg* Syll & hammarband 5x70 5x95 5x70 5x95 5x0 0,8 m Reglar 5x70 5x95 5x70 5x95 5x0, m Reglar mot anslutande vägg Hålrumsisolering 5x70 med tätning 5x95 med tätning 5x70 med tätning 5x95 med tätning 5x0 med tätning st per anslutning Brand Hålrum utfyllt med stenull min. 5 kg/m Beräkna Ljud Se brand,0 m Gipsskivor Typ mm Norgips Normal,0 m Skruv Antal lag på varje sida Norgips T till första lag Norgips T till andra lag mm Norgips Normal,0 m lag på varje sida 5 mm Norgips Brand,0 m 8/0 st 8/0 st Ljudtätning Fogmassa längs båda väggsidor. 0, l Spackling Norgips spackelmassa, / 0,8 kg Norgips spackelremsa, /,0 m * Vägghöjd,5 m, inget spill inräknat. Första siffran anger åtgång vid s 50, andra siffran anger åtgång vid s 600. Vägghöjd mer än 500 mm: Hålrumsisolering ska förhindras från att sjunka samman, t.ex. med isolerhållare. 9

23 PRINCIPDETALJER T. Hörn, utvändigt / invändigt T. Mot golv. Hörnskydd, inspacklat. Norgips spackling med spackelremsa. Max 600 mm. Alternativ lösning. Trägolv med golvbjälkar på mineralull < 0 db vägg: Väggen kan placeras fritt på golvet 0-5 db vägg: Väggen placeras över golvbjälken. Infästning per mm T. Enkelväggar 5- db mot golv. Golv: 5 db vägg: min 60 mm betong 0 db vägg: min 00 mm betong > db vägg: min 0 mm betong (se också T.). Ljudtätning med fogmassa, minst en sida. Bara nödvändig för > db vägg.. Eventuell PE-duk eller filt. Infästning per mm T. Mot tak, gipsskiveinnertak. 0-0 db vägg: x mm Norgipsskiva utan spalt db vägg: x mm Norgipsskiva med min 0 mm spalt eller x mm Norgipsskiva utan fog 8 db vägg: x mm Norgipsskiva med min 0 mm spalt. Mineralull, min 5 mm Ej nödvändig för 0 db vägg. Diffusionsspärr vid yttertakskonstruktion. Norgips spackling med spackelremsa 5. Ljudtätning med fogmassa, minst en sida Bara nödvändig för < db vägg 6. Infästning på en och samma sida av spalten per mm med skruv/spik till stommen eller med pluggar till skivbeklädnaden 5 6 Brand: Väggen måste nå upp till bjälklag tak. Se också T. T. Genom gipsskivetak. Byggnadsdel i aktuell brandklass mot betong måste av ljudmässiga krav ha tjocklek - 5 db vägg: min 60 mm betong 0 db vägg: min 00 mm betong > db vägg: min 0 mm betong. (Se också T.). Ljudtätning med fogmassa, minst en sida. Bara nödvändigt för > db vägg. Eventuellt PE-duk eller filt. Infästning per mm 5. Eventuellt nedpendlat gipsskivetak 6. Norgips spackling med spackelremsa 5 6 0

24 T. Mot gipsskivevägg db vägg: x mm Norgipsskiva utan spalt db vägg: x mm Norgipsskiva med min 0 mm spalt eller x mm Norgipsskiva utan fog 8 db vägg: x mm Norgipsskiva med min 0 mm spalt. Mineralull, min 5 mm. Ej nödvändig för 0 db vägg. Norgips spackling med spackelremsa. Ljudtätning med fogmassa, minst en sida. Bara nödvändigt för > db vägg 5. Infästning på en och samma sida av spalten per mm. Korresponderar inte reglarna monteras skivorna i angränsande vägg med plugg Brand: Angränsande vägg min i brandklass som projekterad vägg. T. Mot mellan-/yttervägg med påsalningsvägg db vägg: x mm Norgipsskiva utan spalt db vägg: x mm Norgipsskiva med min 0 mm spalt eller x mm Norgipsskiva utan spalt 8 db vägg: x mm Norgipsskiva med min 0 mm spalt. Mineralull, min 5 mm. Ej nödvändig för 0 db vägg. Diffusionsspärr vid ytterväggskonstruktion. Min 0 mm avstånd 5. Norgips spackling med spackelremsa 6. Ljudtätning med fogmassa, minst en sida Bara nödvändig för > db vägg 7. Infästning på en och samma sida av spalten per mm. Korresponderar inte reglarna monteras skivorna i angränsande vägg med plugg Brand: Angränsande vägg i aktuell brandklass T.5 Mot mellan-/yttervägg med påsalningsvägg Se detalj T., punkt. Värmeisolering. Diffusionsspärr. Vindspärr: 9 mm Norgips Utvändig X-9/Weather Board 9. Luftat hålrum. Ytterväggsbeklädnad 5. Norgips spackling med spackelremsa 6. Ljudtätning med fogmassa, minst en sida Bara nödvändig för > db vägg 7. Infästning på en och samma sida av spalten per mm. Korresponderar inte reglarna monteras skivorna i angränsande vägg med plugg Brand: Med ytterväggsreglar placerade enligt skiss erhålls projekteradbrandklass EI 0 och EI 60.

25 VÄGGRUPP T Brandklass EI 60 REI 0-60 R0-R60 Ljudklass R W 5-8 db. x mm Norgips Normal eller x 5 mm Norgips Brand. Min. 70 mm trästomme. 0- db vägg: 5 mm hålrumsisolering. x mm Norgips Normal eller x 5 mm Norgips Brand 5. Akustikprofil AP, s 00 mm 5 VAL AV VÄGGTYP, NORGIPS NORMALSKIVA OCH NORGIPS BRANDSKIVA Brand Ljud R W Tjocklek Hålrum Vikt ca Användbar väggtyp mm kg/m Utan isolering Med isolering EI60 REI 0 R 0 8 db TEA 95 / M5. Avskiljande, ensidig brandpåverkan. Avskiljande och bärande, ensidig brandpåverkan. Bärande, tvåsidig brandpåverkan Montageanvisning för TEA 95 / M5 finns på > Montage > Väggar trä stomme > Akustikprofil på vägg.

26 Konstruktion Väggtyp TEA 95 / M5 Åtgång per m vägg* Syll & hammarband 5x95 0,8 m Reglar 5x95, m Reglar mot anslutande vägg 5x95 med tätning st per anslutning Hålrumsisolering Brand Hålrum utfyllt med stenull min. 5 kg/m Beräkna Ljud Se brand,0 m Gipsskivor Typ mm Norgips Normal,0 m Antal lag på varje sida Skruv Norgips T. 8/0 st Ljudtätning Fogmassa längs båda väggsidor. 0, l Ej nödvändig om torr fogtätning används. Spackling Spackelmassa, / 0,8 kg Spackelremsa, /,0 m * Vägghöjd,5 m, inget spill inräknat. Första siffran anger åtgång vid s 50, andra siffran anger åtgång vid s 600. Vägghöjd mer än 500 mm: Hålrumsisolering ska förhindras från att sjunka samman, t.ex. med isolerhållare.

27 PRINCIPDETALJER T. Hörn, utvändigt/invändigt T. Mot golv. Hörnskydd, inspacklat. Akustikregel, max s 600 mm. Hörnregel. Max 600 mm 5. Minst 0 mm betonggolv. Infästning per 600 mm. PE-duk. Fogmassa 5. Akustikregel T. Mot gipsskivetak T. Anslutning mot gipsskivevägg. x mm Norgips Normal med min 0 mm spalt i båda gipsskivorna och glespanel. Mineralull, minst 5 mm. Diffusionsspärr vid yttertakskonstruktion. Ljudtätning med fogmassa vid båda väggsidor 5. Akustikregel 6. PE-duk 7. Infästning per 600 mm x mm Norgips Normal med min. 0 mm spalt.. Akustikregel. Infästning per 600 mm. PE-duk 5. Ljudtätning med fogmassa vid båda väggsidor 6. Mineralull, min 5 mm

28 5

29 VÄGGRUPP T Brandklass Ljudklass R W EI60 - EI0 REI0 - REI db. x mm Norgips Normal eller x 5 mm Norgips Brand. Min. 70 mm trästomme s 600 mm, min 0 mm mellan stommarna, kortling i bärande vägg. x70 mm hålrumsisolering. x mm Norgips Normal eller x 5 mm Norgips Brand VAL AV VÄGGTYP, NORGIPS NORMALSKIVA OCH NORGIPS BRANDSKIVA Brand Ljud R W Tjocklek Hålrum mm Vikt ca kg/m Användbar väggtyp Med isolering EI 60 REI 0-55 db TDD 70 / Mx70 EI 90 REI db TDD 70 B/B Mx70 REI 0-60 db TDD 70 / Mx70 EI 0 REI db TDD 70 B/B Mx70. Avskiljande, ensidig brandpåverkan. Avskiljande och bärnade, ensidig brandpåverkan. Bärande, tvåsidig brandpåverkan *) Montageanvisning för TEA 95 / M5 finns på > Montage > Väggar trästomme > Akustikprofil på vägg. 6

30 Konstruktion Väggtyp TDD 70 / Mx70 TDD 70 / Mx70 TDD 70 B/B / Mx70 Åtgång per m vägg* Syll & hammarband 5x70 + 5x70 5x70 + 5x70 5x70 + 5x70,6 m Reglar 5x70 + 5x70 5x70 + 5x70 5x70 + 5x70, m Reglar mot anslutande 5x70 med tätning 5x70 med tätning 5x70 med tätning st per anslutning vägg med torr fogtätning Hålrumsisolering Brand Hålrum utfyllt med stenull. Beräkna Ljud Se brand,0 m Gipsskivor Typ,5 mm Norgips Normal 5 mm Norgips Brand,0 m per lag Antal lag på varje sida lag varje sida lag varje sida Skruv Norgips T. 8/0 st Ljudtätning Fogmassa längs båda väggsidor. Ej nödvändig 0, l om torr fogtätning används. Spackling Spackelmassa, / 0,8 kg Spackelremsa, /,0 m * Vägghöjd mer än 500 mm: Hålrumsisolering ska förhindras från att sjunka samman, t.ex. med isolerhållare. 7

31 PRINCIPDETALJER T. Vägghörn, utvändigt/invändigt T. Mot golv. Hörnskydd, inspacklat. Norgips spackling med spackelremsa. Max 600 mm. Alternativ lösning med hörnregel i innerhörn 5. Golv: 5 db vägg: min 90 mm betong>55 db vägg: min 50 mm betong. Min 0 mm fog med mineralull. Ej nödvändig vi betongtjocklek - 5 db vägg: min 50 mm. >55 db vägg: min 50 mm. Ljudtätning med fogmassa. Eventuellt PE-duk 5. Infästning per mm T. Mot gipsskivetak T. Genom gipsskivetak. x mm Norgips Normal med min 0 mm spalt i skivorna och skivunderlag. Mineralull, min 5 mm. Diffusionsspärr vid yttertakskonstruktion. Norgips spackling med spackelremsa 5. Ljudtätning med fogmassa 6. Infästning per mm med skruv/ spik till stomme eller med pluggar till skivbeklädnaden Brand: Väggen måste anslutas till bjälklag/ tak. Se T Byggnadsdel i aktuell brandklass mot betong måste av ljudmässiga krav ha en tjocklek på min 50 mm. Ljudtätning med fogmassa,. Eventuellt PE-duk. Infästning per mm 5. 5 db vägg: Ev. nedpendlat gipsskivetak >55 db vägg: x mm Norgipsskiva 6. >55 db vägg: Mineralull, min 50 mm 7. Norgips spackling med spackelremsa T. Mot gipsskivevägg T. Mot mellan-/yttervägg med påsalningsvägg. Angränsande vägg i min samma brandoch ljudklass som projekterad vägg. Ljudtätning, Norgips spackling med spackelremsa. Skivorna måste monteras tätt i hörn eller så kompletteras spacklingen med fogmassa. Alternativ lösning med hörnregel i innerhörn T. Mot mellan-/yttervägg med påsalningsvägg x mm Norgips Normal med 0 mm spalt i skivor och golv- och takreglar. Mineralull, min 75 mm. Diffusionsspärr vid ytterväggskonstruktion. Min 0 mm avstånd 5. Norgips spackling med spackelremsa 6. Ljudtätning med fogmassa 7. Infästning per mm. Korresponderar inte reglarna monteras skivorna i angränsande vägg med plugg. x mm Norgips Normal. Mineralull, min 75 mm. Diffusionsspärr vid ytterväggskonstruktion, min 00 mm in i vägg. Min 0 mm avstånd 5. Ljudtätning, Norgips spackling med spackelremsa. Skivorna måste monteras tätt i hörn eller så kompletteras spackling med fogmassa 6. Alternativ lösning med hörnregel i innerhörn Brand: Angränsande vägg i aktuell brandklass 5 6 T.5 Mot yttervägg 5 Brand: Angränsande vägg i aktuell brandklass. x mm Norgips Normal. Värmeisolering. Diffusionsspärr min 00 mm in i vägg. Vindspärr: 9 mm Norgips Utvändig- X9/ Norgips Weather Board 9. Luftat hålrum. Ytterväggsbeklädnad 5. Ljudtätning, Norgips spackling med spackelremsa. Skivorna måste monteras tätt i hörn eller så kompletteras specklingen med fogmassa Brand: Brandklass EI 60 uppnås. 8

32 9

33 VÄGGRUPP T Brandklass Ljudklass R W Oklassad - EI60 <0 db - 0 db. eller x mm Norgips Normal eller x 5 mm Norgips Brand. Trästomme s 600 mm. 0 db vägg: 5 mm hålrumsisolering VAL AV VÄGGTYP, NORGIPS NORMALSKIVA OCH NORGIPS BRANDSKIVA Brand Ljud R W Tjocklek Hålrum mm Vikt ca kg/m Användbar väggtyp Med isolering Utan isolering <0 db 58 5 TE 5 /0 M5 s 600 TE 5 /0 M0 s 600 EI db TE70 /0 M5 s 600 TE70 /0 M0 s 600 EI db TE70 B/0 M5 s 600 TE70 B/0 M0 s 600. Avskiljande, ensidig brandpåverkan. Avskiljande och bärnade, ensidig brandpåverkan. Bärande, tvåsidig brandpåverkan 50

34 Konstruktion Väggtyp TE 5 /0 TE70 /0 TE70 B/0 M5 Åtgång per m vägg* Syll & hammarband 5x5 5x70 5x70 0,8 m Reglar 5x5 5x70 5x70,7 m Reglar mot anslutande vägg 5x5 med tätning 5x70 med tätning 5x70 med tätning st per anslutning med torr fogtätning Hålrumsisolering Brand Inte nödvändigt. Beräkna Ljud För 0 db: Min 5 mm hålrumsisolering,0 m Gipsskivor Typ,5 mm Norgips Normal 5 mm Norgips,0 m per lag Brand Antal lag på en sida lag på en sida Skruv Norgips T till lag, T till lag. För att erhålla brandklass skall 8/0 st alla lag skruvas fullt. Ljudtätning Fogmassa längs båda väggsidor. Ej nödvändig om torr fogtätning 0, l används. Spackling Spackelmassa, / 0,8 kg Spackelremsa, /,0 m Vägghöjd mer än 500 mm: Hålrumsisolering ska förhindras från att sjunka samman, t.ex. med isolerhållare. Principdetaljer se väggrupp T 5

35 MONTAGE MELLANVÄGGAR / TRÄSTOMME FÄSTE AV REGEL Golv- och takregel spikas, skruvas eller skjuts fast per mm. Mot gipsskivetak fästes regeln mot ovanliggande konstruktion. Är detta inte möjligt fästes konstruktionen direkt i gipsskivorna med hjälp av skruv och plugg. För snabbare montage använd skena SK, SKP eller SKT som golv- och takskena. Gäller endast icke bärande väggar. REGLAR Använd reglar i hela längder. Reglarna skråspikas och normalt regelavstånd är s 50 mm för 900 mm skivor och s 600 mm för 00 mm skivor, men andra avstånd kan krävas. Kom ihåg riktig placering vid öppningarna. SKP Om stålskena används som syll/hammarband kan reglarna kapas 0-5 mm kortare än vägghöjden för icke bärande väggar. Regeln kan om så önskas fixeras med skruv eller spik genom skenan. KORTLING Till några väggar krävs av brandmässiga orsaker att stommen utförs med kortling, tex vid skivmontering i ett lager. Kortling, ofta samma dimension som reglarna, fästes på reglarna, tex med spik eller skruv.ljudisolering LJUDTÄTNING MED FOGMASSA MOT GOLV, TAK OCH ÄVEN MOT ANDRA VÄGGAR. Ljudtätning med fogmassa används som regel bara vid beklädnad i flera lager. Den placeras då bäst vid det innersta skivlaget. Där ljudtätning krävs görs den vid gipsskivornas anslutning mot alla andra byggnadsdelar. Tätningen kan förstärkas med EP-duk eller EPDM list bakom bjälkar och anslutningsreglar. Eventuellt EP-duk eller EPDM-list under syll och ovanpå hammarband samt mellan regel och anslutande byggnadsdel. Akustikprofiler monteras så att de skruvas i underkant. 5

36 SKIVMONTERING Använd skruv. Det går fort och ger ett bra fäste. Börja mitt på skivan och arbeta ut mot sidorna. Stående skivor bör vara 0 5 mm kortare än vägghöjden. Liggande skivmontage bör börja vid taket med så tät montering som möjligt. Montera inte skivorna nerifrån, så att skarvarna trycker mot varandra. Eventuella anpassningar placeras mot taket, och man fortsätter nedåt med hela skivor försänkning mot försänkning utan att pressa skivorna hårt mot varandra. Lägg märke till att man inte alltid kan välja liggande montage. Stående skivmontage kan vara ett brandmässigt krav. Kom ihåg rätt skivmontage vid öppningar. Monteras flera lager gäller detta enbart skarvarna i sista lagret. HÅLRUMSISOLERING Vänta med isoleringen tills den ena väggsidan är färdigklädd. Använd inte mer mineralull än vad som får plats i hålrummet, väggens yta kan bågna om isoleringen trycker mot skivorna. I väggar med höjd över 500 mm skall mineralullen säkras mot glidning, tex med isolerhållare. Brandmässig hålrumsisolering skall fästas och utföras med föreskriven typ och tjocklek. Kan fästas med t ex skruvar eller spikar var 50 mm genom reglarna. 5

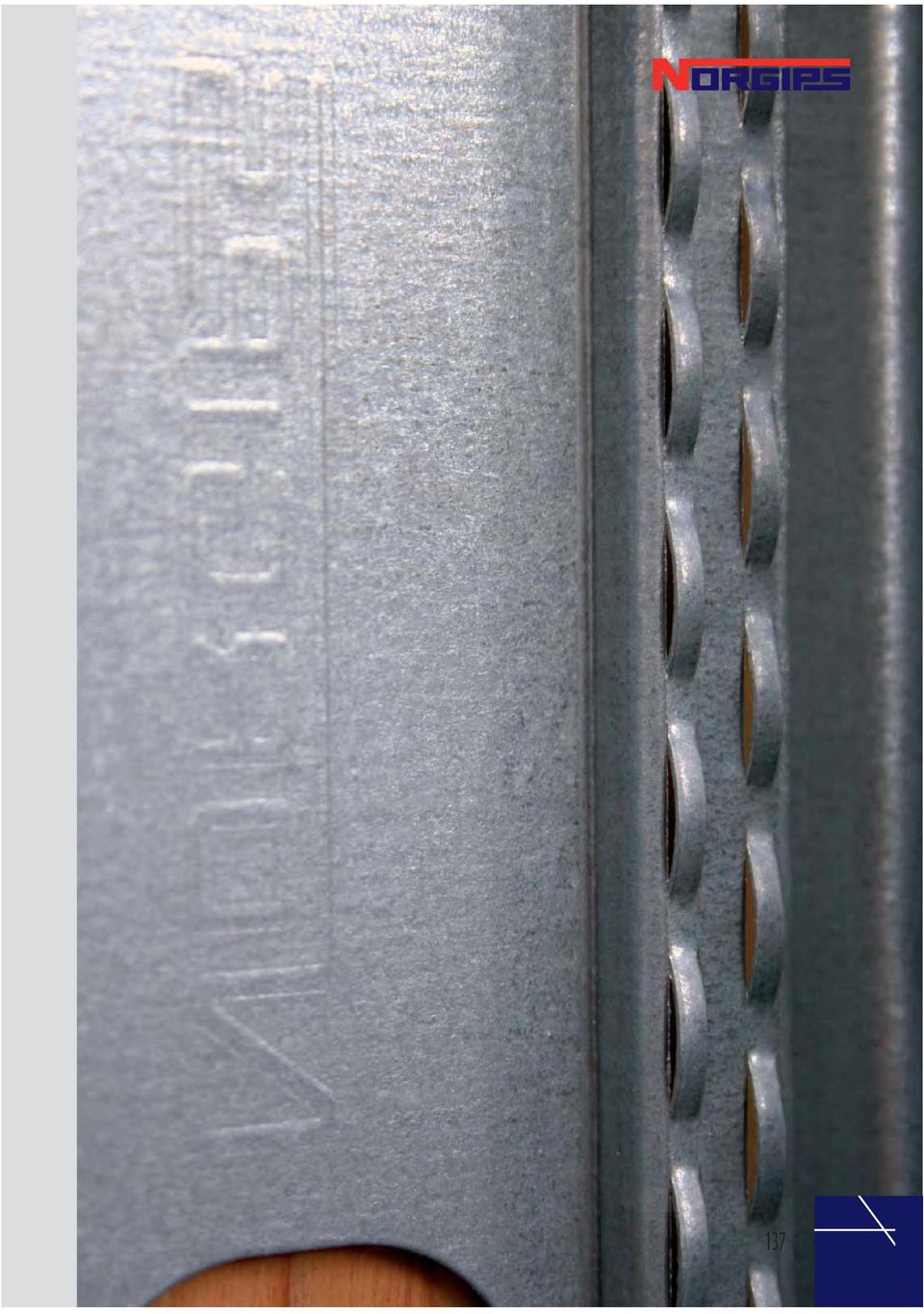

37 AKUSTIKPROFIL AP PÅ VÄGG Monteringsanvisning för stål- eller trästomme. Akustikprofil AP, har utvecklats för att ge mycket goda ljudisoleringsegenskaper. Effekten uppnås genom att Akustikprofilen ger en fjädrande upphängning åt gipsskivorna. Montaget måste ske med insikt och noggranhet så att eftersträvad ljudisolering verkligen uppnås. Väsentligt är att Akustikprofilen monteras med rätt centrumavstånd och att fjädringseffekten inte kortsluts genom felaktig skarvning av profilerna eller genom felaktig elinstallation. Kortslutning innebär att en stum ljudbrygga bildas mellan gipsskivorna och stommen så att Akustikprofilens funktion kraftigt försämras. Reglarna skall vara monterade på s-avståndet 600mm och Akustikprofilen på s-avståndet 00mm. Akustikprofilen skall skruvas i underkant mot träreglarna med Norgips T. För stålreglar med max plåttjocklek 0,9 mm är Norgips TSS 5 L lämplig. Skruvas profilen i ovankant riskeras den att pressas mot reglarna när gipsskivan monteras vilket medför en kraftig försämring av ljudisoleringen. Det är viktigt att infästningen sker i det förborrade hålet eller högst 5 mm därifrån så att profilen blir fjädrande. Denna typ av infästningar försämrar ljudisoleringen kraftigt. 5

38 Skarvning sker, enkelt genom att de båda Akustikprofilerna monteras kant i kant med de båda förborrade hålen mitt för varandra. Profilens yttre del får ej ligga omlott. Första laget gipsskivor fästs med Norgips T eller S0HLB och andra laget med T eller S0HLB. Skruven får inte vara så lång att den riskerar att nå stommen och orsakar en ljudbrygga. Akustikprofilen närmast golvet monteras så att den kan skruvas till syllen. Det är viktigt att gipsskivorna monteras med avstånd på minst 0 mm till golvet. Ställs gipsskivorna på golvet kommer Akustikprofilens ovankant att pressas mot reglarna och därmed försämras ljudisoleringen kraftigt. Spalten skall tätas med akustikfogmassa. Sockellist bör limmas mot gipsskivorna. RENOVERING Akustikprofilen lämpar sig väl att förbättra ljusisoleringen på en befintlig vägg, dock skall befintliga gipsskivor eller andra byggskivor monteras ned så att Akustikprofilen monteras direkt mot regelstommen för att uppnå bästa resultat. 55
