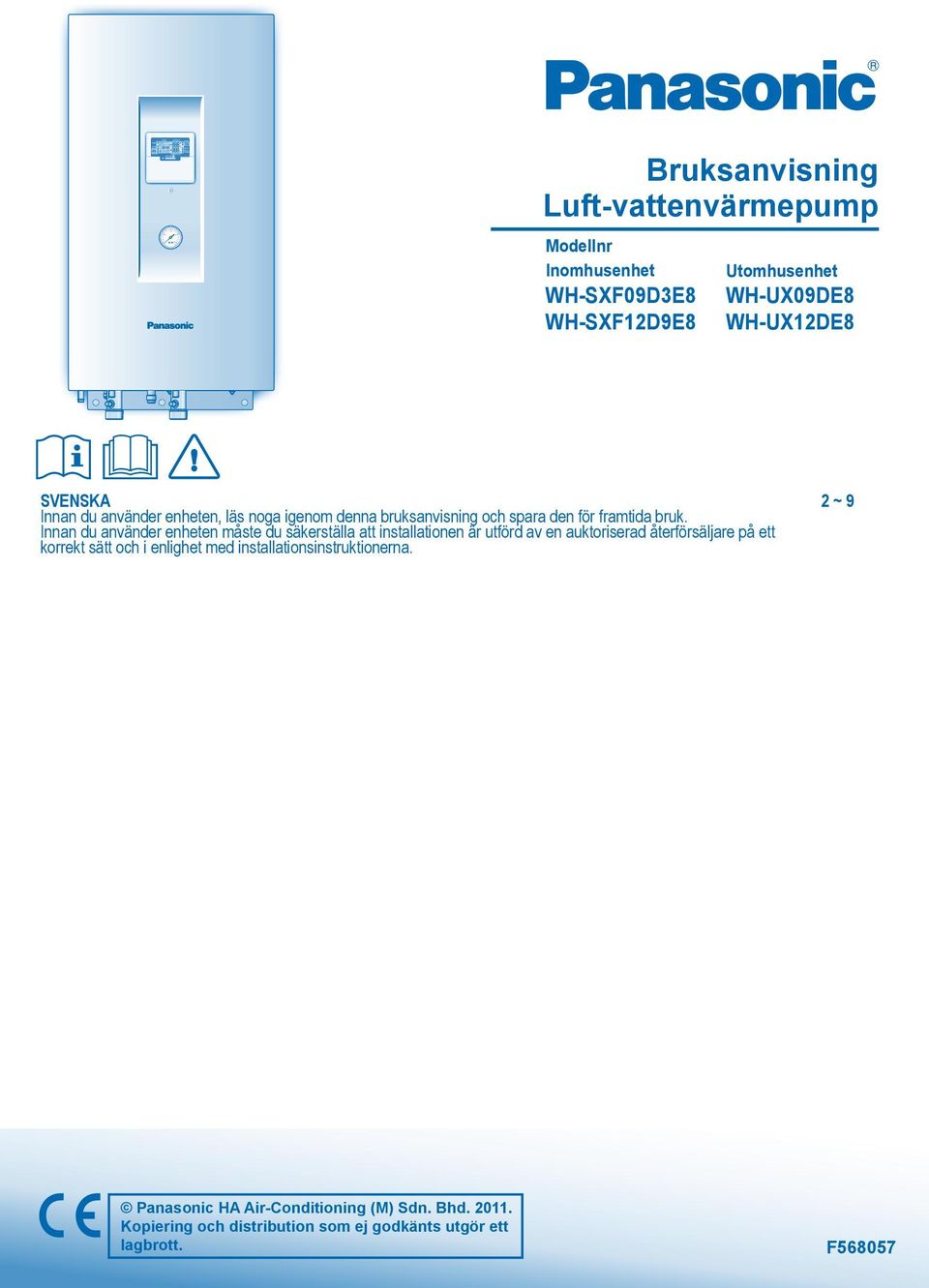

1 OUTDOOR HEAT MONTUEWEDTHU FRI SAT SUN ON QUIET OFF SOLAR REMOTE NOT AVAILABLE OPERATION MPa 0.3 ATUAL Bruksanvisning Luft-vattenvärmepump Modellnr Inomhusenhet WH-SXF09D3E8 WH-SXF12D9E8 Utomhusenhet WH-UX09DE8 WH-UX12DE8 SVENSKA Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk. Innan du använder enheten måste du säkerställa att installationen är utförd av en auktoriserad återförsäljare på ett korrekt sätt och i enlighet med installationsinstruktionerna. 2 ~ 9 Panasonic HA Air-onditioning (M) Sdn. Bhd Kopiering och distribution som ej godkänts utgör ett lagbrott. F568057

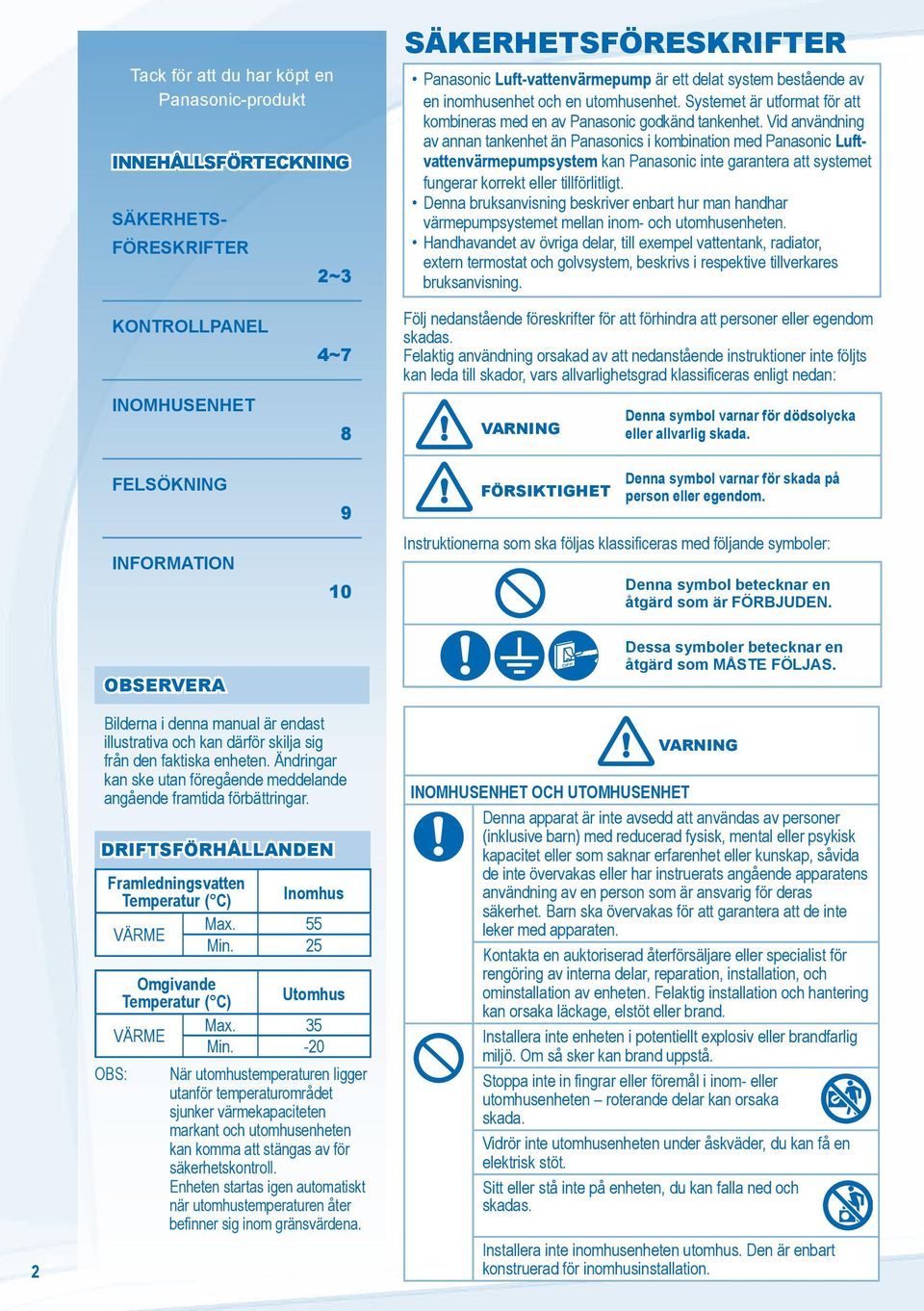

2 Tack för att du har köpt en Panasonic-produkt INNEHÅLLSFÖRTEKNING Säkerhetsföreskrifter 2~3 säkerhetsföreskrifter Panasonic Luft-vattenvärmepump är ett delat system bestående av en inomhusenhet och en utomhusenhet. Systemet är utformat för att kombineras med en av Panasonic godkänd tankenhet. Vid användning av annan tankenhet än Panasonics i kombination med Panasonic Luftvattenvärmepumpsystem kan Panasonic inte garantera att systemet fungerar korrekt eller tillförlitligt. Denna bruksanvisning beskriver enbart hur man handhar värmepumpsystemet mellan inom- och utomhusenheten. Handhavandet av övriga delar, till exempel vattentank, radiator, extern termostat och golvsystem, beskrivs i respektive tillverkares bruksanvisning. KONTROLLPANEL INOMHUSENHET FELSÖKNING INFORMATION 4~ Följ nedanstående föreskrifter för att förhindra att personer eller egendom skadas. Felaktig användning orsakad av att nedanstående instruktioner inte följts kan leda till skador, vars allvarlighetsgrad klassificeras enligt nedan: Varning Försiktighet Denna symbol varnar för dödsolycka eller allvarlig skada. Denna symbol varnar för skada på person eller egendom. Instruktionerna som ska följas klassificeras med följande symboler: Denna symbol betecknar en åtgärd som är FÖRBJUDEN. observera Dessa symboler betecknar en åtgärd som MÅSTE FÖLJAS. 2 Bilderna i denna manual är endast illustrativa och kan därför skilja sig från den faktiska enheten. Ändringar kan ske utan föregående meddelande angående framtida förbättringar. driftsförhållanden Framledningsvatten Temperatur ( ) Inomhus Max. 55 Min. 25 Omgivande Temperatur ( ) Utomhus Max. 35 Min. -20 OBS: När utomhustemperaturen ligger utanför temperaturområdet sjunker värmekapaciteten markant och utomhusenheten kan komma att stängas av för säkerhetskontroll. Enheten startas igen automatiskt när utomhustemperaturen åter befinner sig inom gränsvärdena. Varning INOMHUSENHET och utomhusenhet Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, mental eller psykisk kapacitet eller som saknar erfarenhet eller kunskap, såvida de inte övervakas eller har instruerats angående apparatens användning av en person som är ansvarig för deras säkerhet. Barn ska övervakas för att garantera att de inte leker med apparaten. Kontakta en auktoriserad återförsäljare eller specialist för rengöring av interna delar, reparation, installation, och ominstallation av enheten. Felaktig installation och hantering kan orsaka läckage, elstöt eller brand. Installera inte enheten i potentiellt explosiv eller brandfarlig miljö. Om så sker kan brand uppstå. Stoppa inte in fingrar eller föremål i inom- eller utomhusenheten roterande delar kan orsaka skada. Vidrör inte utomhusenheten under åskväder, du kan få en elektrisk stöt. Sitt eller stå inte på enheten, du kan falla ned och skadas. Installera inte inomhusenheten utomhus. Den är enbart konstruerad för inomhusinstallation.

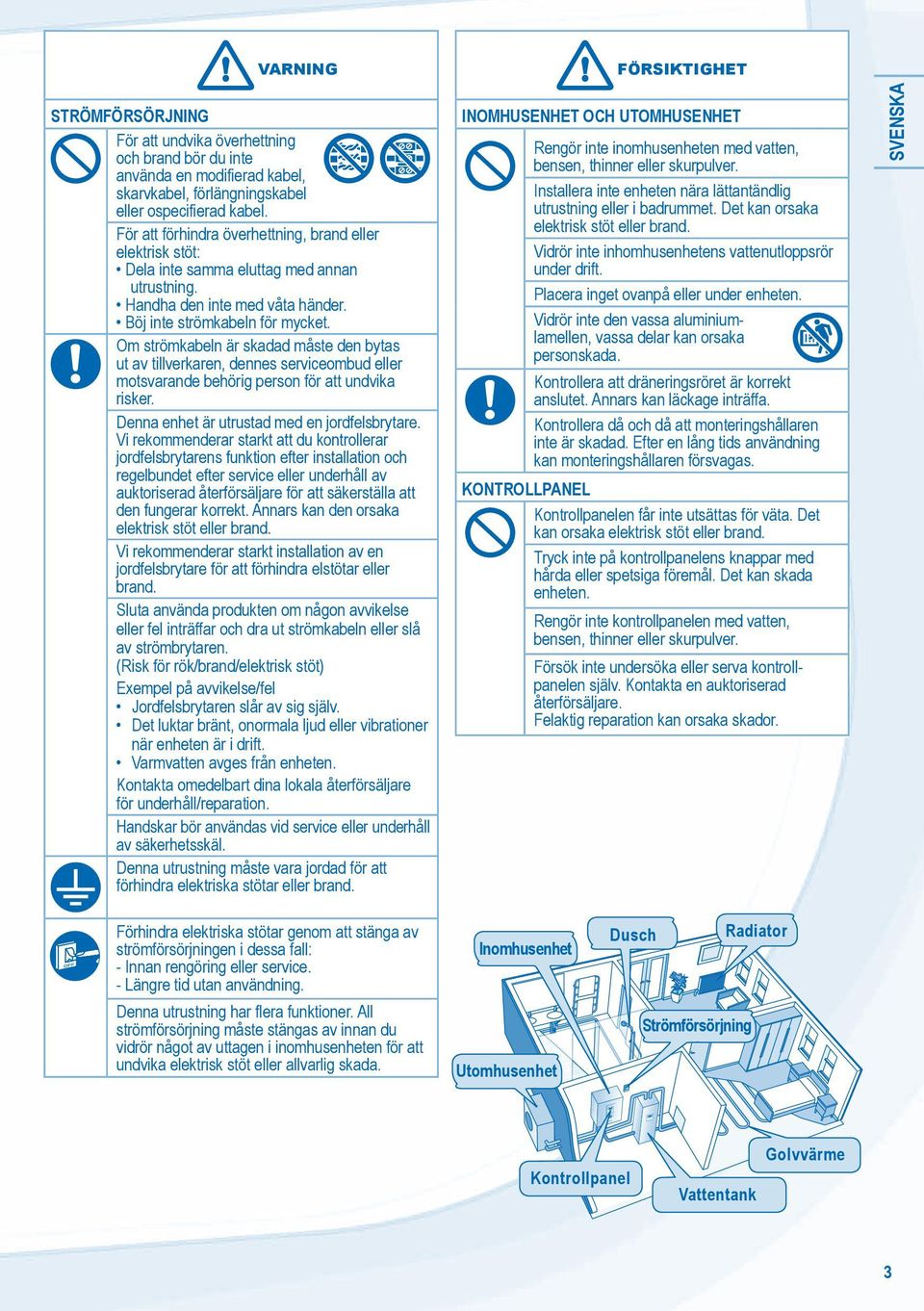

3 / / Varning försiktighet strömförsörjning För att undvika överhettning och brand bör du inte använda en modifierad kabel, skarvkabel, förlängningskabel eller ospecifierad kabel. För att förhindra överhettning, brand eller elektrisk stöt: Dela inte samma eluttag med annan utrustning. Handha den inte med våta händer. Böj inte strömkabeln för mycket. Om strömkabeln är skadad måste den bytas ut av tillverkaren, dennes serviceombud eller motsvarande behörig person för att undvika risker. Denna enhet är utrustad med en jordfelsbrytare. Vi rekommenderar starkt att du kontrollerar jordfelsbrytarens funktion efter installation och regelbundet efter service eller underhåll av auktoriserad återförsäljare för att säkerställa att den fungerar korrekt. Annars kan den orsaka elektrisk stöt eller brand. Vi rekommenderar starkt installation av en jordfelsbrytare för att förhindra elstötar eller brand. Sluta använda produkten om någon avvikelse eller fel inträffar och dra ut strömkabeln eller slå av strömbrytaren. (Risk för rök/brand/elektrisk stöt) Exempel på avvikelse/fel Jordfelsbrytaren slår av sig själv. Det luktar bränt, onormala ljud eller vibrationer när enheten är i drift. Varmvatten avges från enheten. Kontakta omedelbart dina lokala återförsäljare för underhåll/reparation. Handskar bör användas vid service eller underhåll av säkerhetsskäl. Denna utrustning måste vara jordad för att förhindra elektriska stötar eller brand. INOMHUSENHET och utomhusenhet Rengör inte inomhusenheten med vatten, bensen, thinner eller skurpulver. Installera inte enheten nära lättantändlig utrustning eller i badrummet. Det kan orsaka elektrisk stöt eller brand. Vidrör inte inhomhusenhetens vattenutloppsrör under drift. Placera inget ovanpå eller under enheten. Vidrör inte den vassa aluminiumlamellen, vassa delar kan orsaka personskada. Kontrollera att dräneringsröret är korrekt anslutet. Annars kan läckage inträffa. Kontrollera då och då att monteringshållaren inte är skadad. Efter en lång tids användning kan monteringshållaren försvagas. kontrollpanel Kontrollpanelen får inte utsättas för väta. Det kan orsaka elektrisk stöt eller brand. Tryck inte på kontrollpanelens knappar med hårda eller spetsiga föremål. Det kan skada enheten. Rengör inte kontrollpanelen med vatten, bensen, thinner eller skurpulver. Försök inte undersöka eller serva kontrollpanelen själv. Kontakta en auktoriserad återförsäljare. Felaktig reparation kan orsaka skador. SVENSKA Förhindra elektriska stötar genom att stänga av strömförsörjningen i dessa fall: - Innan rengöring eller service. - Längre tid utan användning. Denna utrustning har flera funktioner. All strömförsörjning måste stängas av innan du vidrör något av uttagen i inomhusenheten för att undvika elektrisk stöt eller allvarlig skada. Inomhusenhet Utomhusenhet Dusch Strömförsörjning Radiator Kontrollpanel Vattentank Golvvärme 3

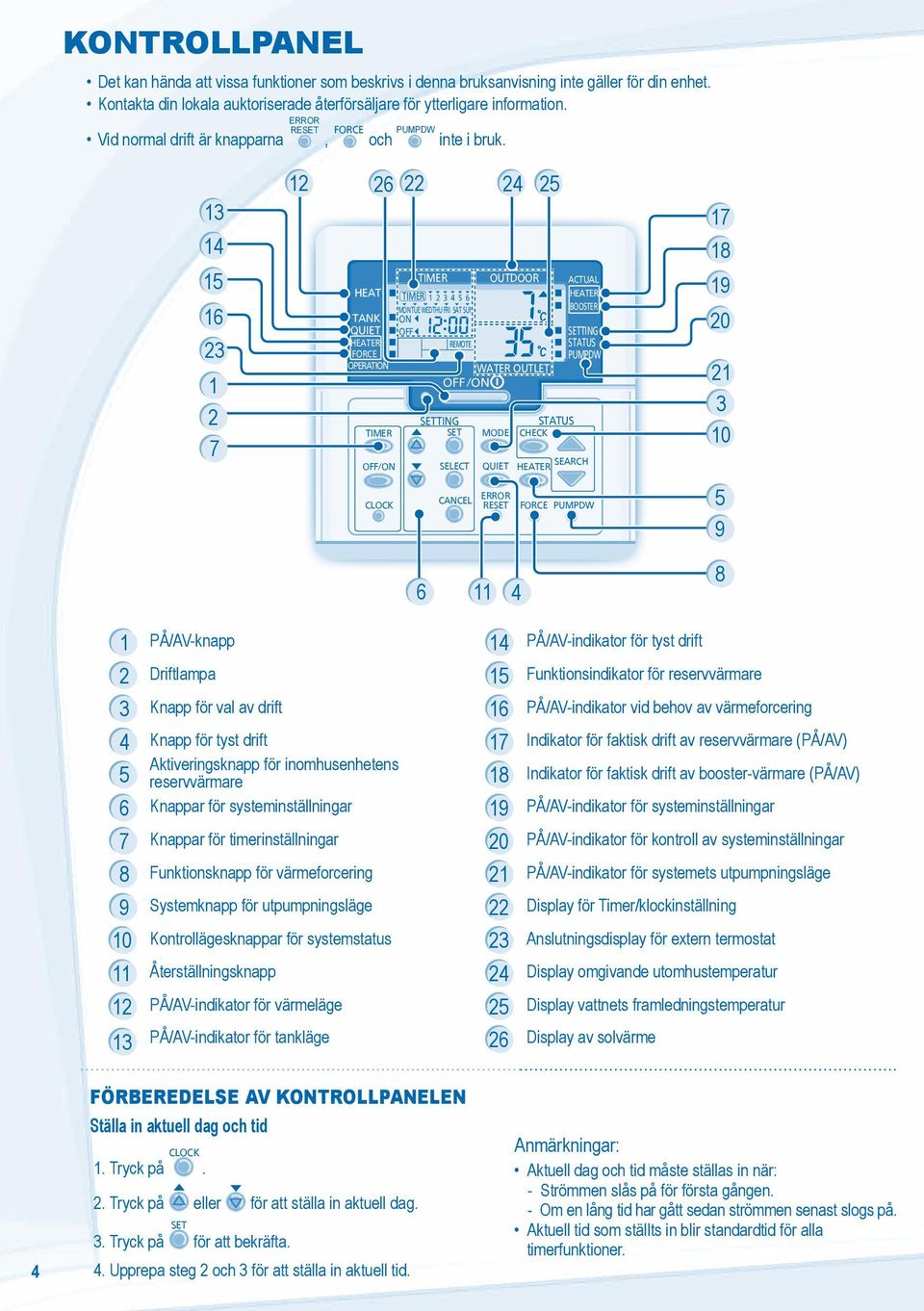

4 KONTROLLPANEL Det kan hända att vissa funktioner som beskrivs i denna bruksanvisning inte gäller för din enhet. Kontakta din lokala auktoriserade återförsäljare för ytterligare information. ERROR RE Vid normal drift är knapparna, och inte i bruk HEAT QUIET OPERATION OUTDOOR MON TUE WEDTHU FRI SAT SUN ON OFF REMOTE MODE QUIET HEK ATUAL SEARH LOK ANEL ERROR RE PÅ/AV-knapp 14 PÅ/AV-indikator för tyst drift 2 Driftlampa 15 Funktionsindikator för reservvärmare 3 Knapp för val av drift 16 PÅ/AV-indikator vid behov av värmeforcering 4 Knapp för tyst drift 17 Indikator för faktisk drift av reservvärmare (PÅ/AV) 5 Aktiveringsknapp för inomhusenhetens reservvärmare 18 Indikator för faktisk drift av booster-värmare (PÅ/AV) 6 Knappar för systeminställningar 19 PÅ/AV-indikator för systeminställningar 7 Knappar för timerinställningar 20 PÅ/AV-indikator för kontroll av systeminställningar 8 Funktionsknapp för värmeforcering 21 PÅ/AV-indikator för systemets utpumpningsläge 9 Systemknapp för utpumpningsläge 22 Display för Timer/klockinställning 10 Kontrollägesknappar för systemstatus 23 Anslutningsdisplay för extern termostat 11 Återställningsknapp 24 Display omgivande utomhustemperatur 12 PÅ/AV-indikator för värmeläge 25 Display vattnets framledningstemperatur 13 PÅ/AV-indikator för tankläge 26 Display av solvärme 4 FÖRBEREDELSE AV KONTROLLPANELEN Ställa in aktuell dag och tid LOK 1. Tryck på. 2. Tryck på eller för att ställa in aktuell dag. 3. Tryck på för att bekräfta. 4. Upprepa steg 2 och 3 för att ställa in aktuell tid. Anmärkningar: Aktuell dag och tid måste ställas in när: - Strömmen slås på för första gången. - Om en lång tid har gått sedan strömmen senast slogs på. Aktuell tid som ställts in blir standardtid för alla timerfunktioner.

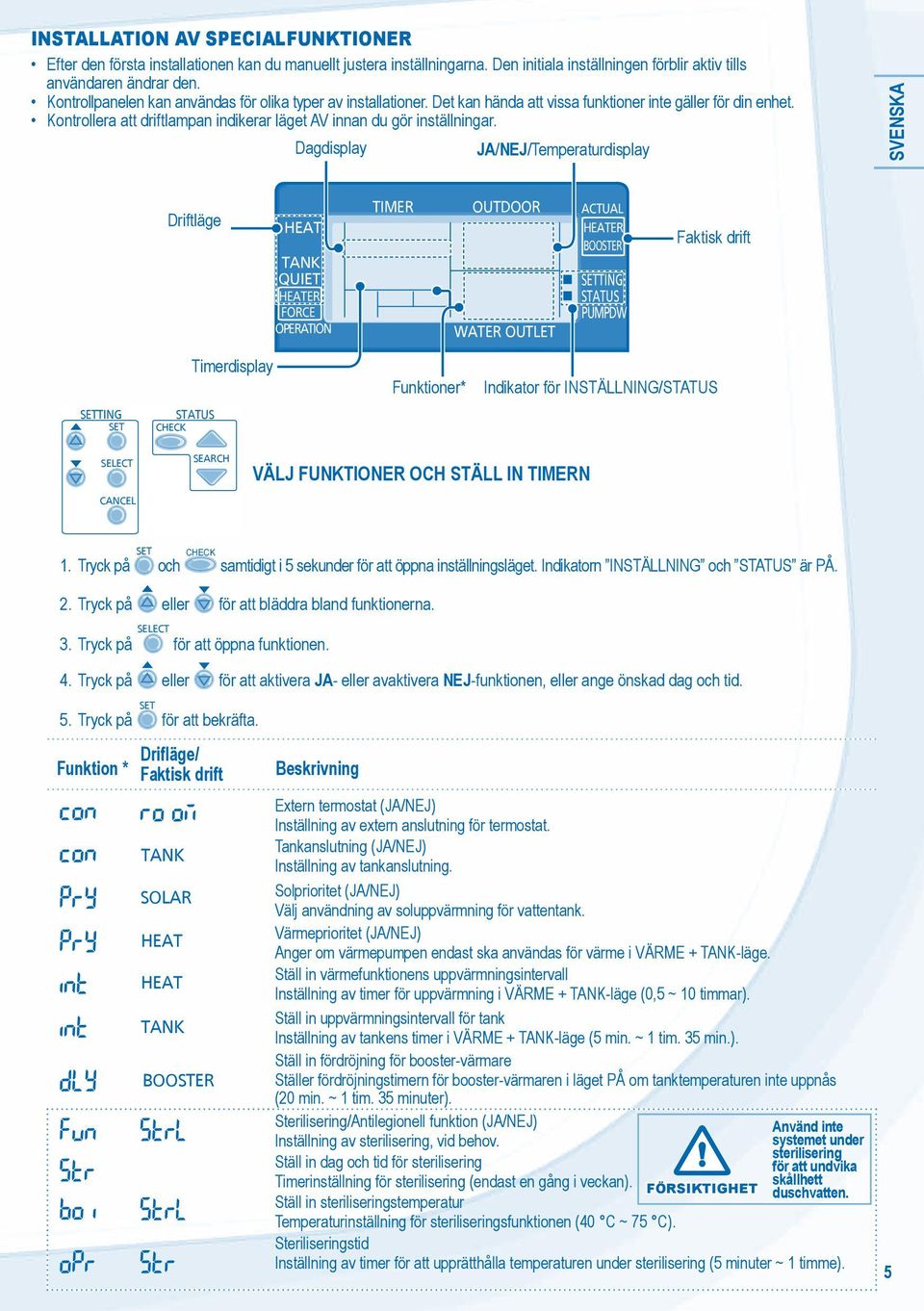

5 INSTALLATION AV SPEIALFUNKTIONER Efter den första installationen kan du manuellt justera inställningarna. Den initiala inställningen förblir aktiv tills användaren ändrar den. Kontrollpanelen kan användas för olika typer av installationer. Det kan hända att vissa funktioner inte gäller för din enhet. Kontrollera att driftlampan indikerar läget AV innan du gör inställningar. Dagdisplay JA/NEJ/Temperaturdisplay SVENSKA Driftläge HEAT QUIET OPERATION OUTDOOR ATUAL Faktisk drift Timerdisplay Funktioner* Indikator för INSTÄLLNING/ HEK ANEL SEARH välj funktioner och ställ in timern 1. Tryck på och HEK samtidigt i 5 sekunder för att öppna inställningsläget. Indikatorn INSTÄLLNING och är PÅ. 2. Tryck på eller för att bläddra bland funktionerna. 3. Tryck på för att öppna funktionen. 4. Tryck på eller för att aktivera JA- eller avaktivera NEJ-funktionen, eller ange önskad dag och tid. 5. Tryck på för att bekräfta. Funktion * Drifläge/ Faktisk drift SOLAR HEAT HEAT Beskrivning Extern termostat (JA/NEJ) Inställning av extern anslutning för termostat. Tankanslutning (JA/NEJ) Inställning av tankanslutning. Solprioritet (JA/NEJ) Välj användning av soluppvärmning för vattentank. Värmeprioritet (JA/NEJ) Anger om värmepumpen endast ska användas för värme i + -läge. Ställ in värmefunktionens uppvärmningsintervall Inställning av timer för uppvärmning i + -läge (0,5 ~ 10 timmar). Ställ in uppvärmningsintervall för tank Inställning av tankens timer i + -läge (5 min. ~ 1 tim. 35 min.). Ställ in fördröjning för booster-värmare Ställer fördröjningstimern för booster-värmaren i läget PÅ om tanktemperaturen inte uppnås (20 min. ~ 1 tim. 35 minuter). Sterilisering/Antilegionell funktion (JA/NEJ) Använd inte Inställning av sterilisering, vid behov. systemet under sterilisering Ställ in dag och tid för sterilisering för att undvika Timerinställning för sterilisering (endast en gång i veckan). skållhett Försiktighet duschvatten. Ställ in steriliseringstemperatur Temperaturinställning för steriliseringsfunktionen (40 ~ 75 ). Steriliseringstid Inställning av timer för att upprätthålla temperaturen under sterilisering (5 minuter ~ 1 timme). 5

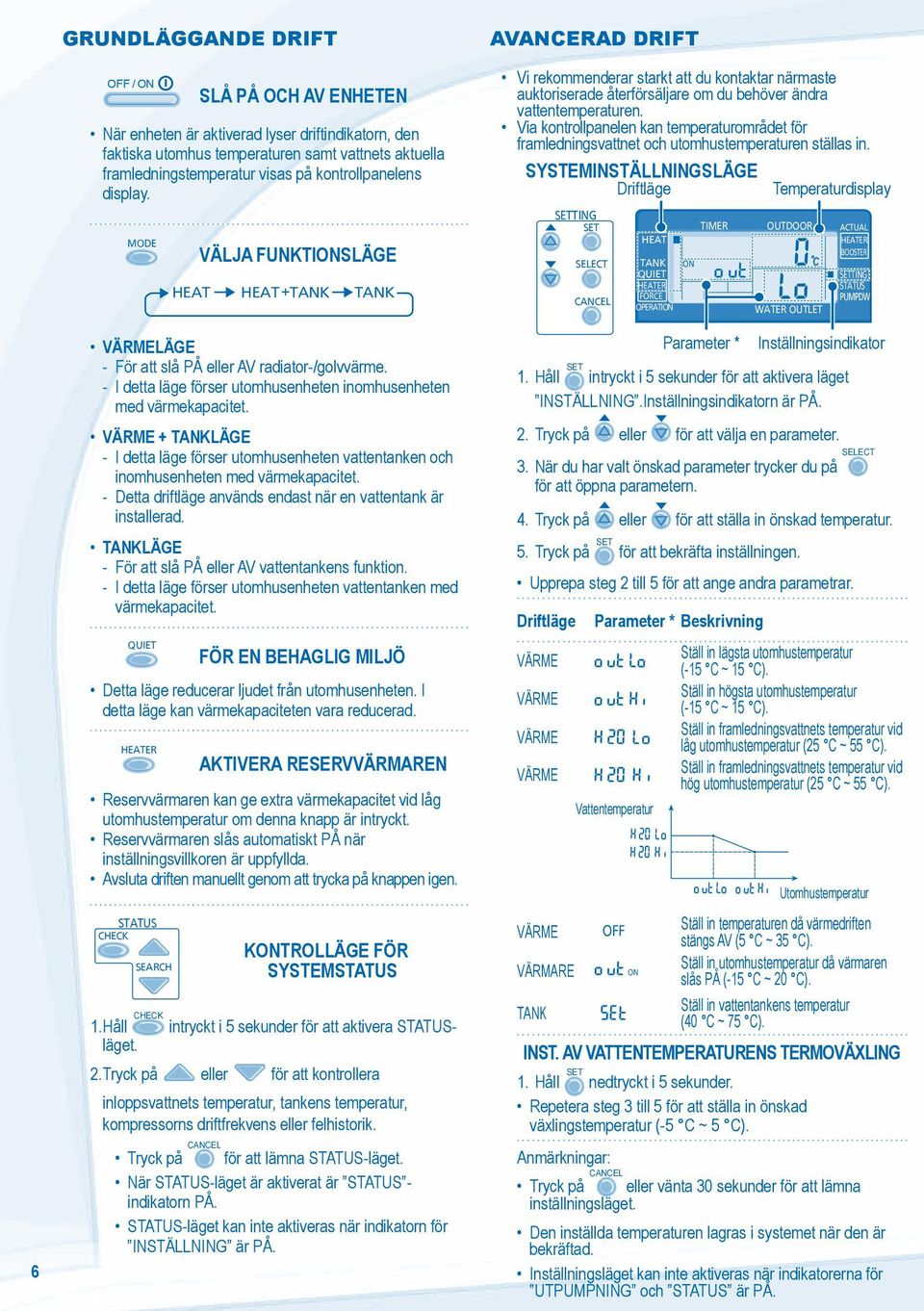

6 6 GRUNDLÄGGANDE DRIFT OFF / ON SLÅ PÅ OH AV ENHETEN När enheten är aktiverad lyser driftindikatorn, den faktiska utomhus temperaturen samt vattnets aktuella framledningstemperatur visas på kontrollpanelens display. MODE VÄLJA FUNKTIONSLÄGE HEAT HEAT + Värmeläge - För att slå PÅ eller AV radiator-/golvvärme. - I detta läge förser utomhusenheten inomhusenheten med värmekapacitet. Värme + Tankläge - I detta läge förser utomhusenheten vattentanken och inomhusenheten med värmekapacitet. - Detta driftläge används endast när en vattentank är installerad. Tankläge - För att slå PÅ eller AV vattentankens funktion. - I detta läge förser utomhusenheten vattentanken med värmekapacitet. QUIET FÖR EN BEHAGLIG MILJÖ Detta läge reducerar ljudet från utomhusenheten. I detta läge kan värmekapaciteten vara reducerad. AKTIVERA RESERVVÄRMAREN Reservvärmaren kan ge extra värmekapacitet vid låg utomhustemperatur om denna knapp är intryckt. Reservvärmaren slås automatiskt PÅ när inställningsvillkoren är uppfyllda. Avsluta driften manuellt genom att trycka på knappen igen. HEK SEARH 2. Tryck på eller SEARH Kontrolläge för systemstatus 1. Håll HEK intryckt i 5 sekunder för att aktivera läget. SEARH för att kontrollera inloppsvattnets temperatur, tankens temperatur, kompressorns driftfrekvens eller felhistorik. Tryck på ANEL för att lämna -läget. När -läget är aktiverat är - indikatorn PÅ. -läget kan inte aktiveras när indikatorn för INSTÄLLNING är PÅ. AVANERAD DRIFT Vi rekommenderar starkt att du kontaktar närmaste auktoriserade återförsäljare om du behöver ändra vattentemperaturen. Via kontrollpanelen kan temperaturområdet för framledningsvattnet och utomhustemperaturen ställas in. SYSTEMINSTÄLLNINGSLÄGE Driftläge Temperaturdisplay ANEL HEK HEAT SEARH ON QUIET OPERATION Parameter * OUTDOOR ATUAL Inställningsindikator 1. Håll intryckt i 5 sekunder för att aktivera läget INSTÄLLNING.Inställningsindikatorn är PÅ. 2. Tryck på eller för att välja en parameter. 3. När du har valt önskad parameter trycker du på för att öppna parametern. 4. Tryck på eller för att ställa in önskad temperatur. 5. Tryck på för att bekräfta inställningen. Upprepa steg 2 till 5 för att ange andra parametrar. Driftläge Parameter * Beskrivning Vattentemperatur Ställ in lägsta utomhustemperatur (-15 ~ 15 ). Ställ in högsta utomhustemperatur (-15 ~ 15 ). Ställ in framledningsvattnets temperatur vid låg utomhustemperatur (25 ~ 55 ). Ställ in framledningsvattnets temperatur vid hög utomhustemperatur (25 ~ 55 ). Utomhustemperatur OFF Ställ in temperaturen då värmedriften stängs AV (5 ~ 35 ). VÄRMARE ON Ställ in utomhustemperatur då värmaren slås PÅ (-15 ~ 20 ). Ställ in vattentankens temperatur (40 ~ 75 ). Inst. av vattentemperaturens termoväxling 1. Håll nedtryckt i 5 sekunder. Repetera steg 3 till 5 för att ställa in önskad växlingstemperatur (-5 ~ 5 ). Anmärkningar: Tryck på ANEL eller vänta 30 sekunder för att lämna inställningsläget. Den inställda temperaturen lagras i systemet när den är bekräftad. Inställningsläget kan inte aktiveras när indikatorerna för UTPUMPNING och är PÅ.

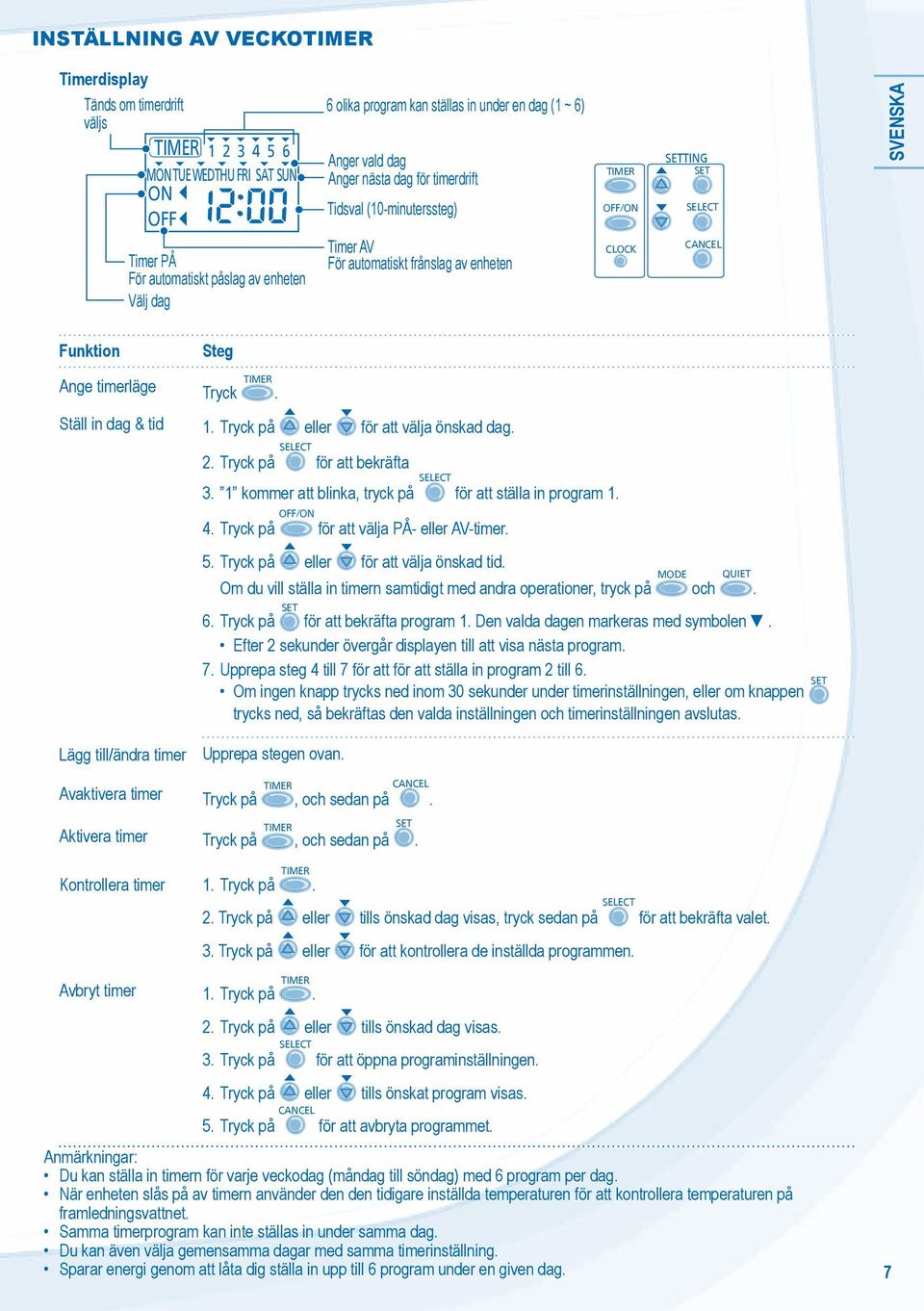

7 INSTÄLLNING AV VEKO Timerdisplay Tänds om timerdrift väljs MONTUEWEDTHU FRI SAT SUN ON OFF Timer PÅ För automatiskt påslag av enheten Välj dag 6 olika program kan ställas in under en dag (1 ~ 6) Anger vald dag Anger nästa dag för timerdrift Tidsval (10-minuterssteg) Timer AV För automatiskt frånslag av enheten LOK ANEL SVENSKA Funktion Steg Ange timerläge Tryck. Ställ in dag & tid 1. Tryck på eller för att välja önskad dag. 2. Tryck på för att bekräfta 3. 1 kommer att blinka, tryck på 4. Tryck på för att välja PÅ- eller AV-timer. 5. Tryck på eller för att välja önskad tid. för att ställa in program 1. Om du vill ställa in timern samtidigt med andra operationer, tryck på MODE och QUIET. 6. Tryck på för att bekräfta program 1. Den valda dagen markeras med symbolen. Efter 2 sekunder övergår displayen till att visa nästa program. 7. Upprepa steg 4 till 7 för att för att ställa in program 2 till 6. Om ingen knapp trycks ned inom 30 sekunder under timerinställningen, eller om knappen trycks ned, så bekräftas den valda inställningen och timerinställningen avslutas. Lägg till/ändra timer Avaktivera timer Aktivera timer Upprepa stegen ovan. Tryck på ANEL, och sedan på. Tryck på, och sedan på. Kontrollera timer 1. Tryck på. Avbryt timer 1. Tryck på. 2. Tryck på eller tills önskad dag visas, tryck sedan på 3. Tryck på eller för att kontrollera de inställda programmen. för att bekräfta valet. 2. Tryck på eller tills önskad dag visas. 3. Tryck på för att öppna programinställningen. 4. Tryck på eller tills önskat program visas. ANEL 5. Tryck på för att avbryta programmet. Anmärkningar: Du kan ställa in timern för varje veckodag (måndag till söndag) med 6 program per dag. När enheten slås på av timern använder den den tidigare inställda temperaturen för att kontrollera temperaturen på framledningsvattnet. Samma timerprogram kan inte ställas in under samma dag. Du kan även välja gemensamma dagar med samma timerinställning. Sparar energi genom att låta dig ställa in upp till 6 program under en given dag. 7

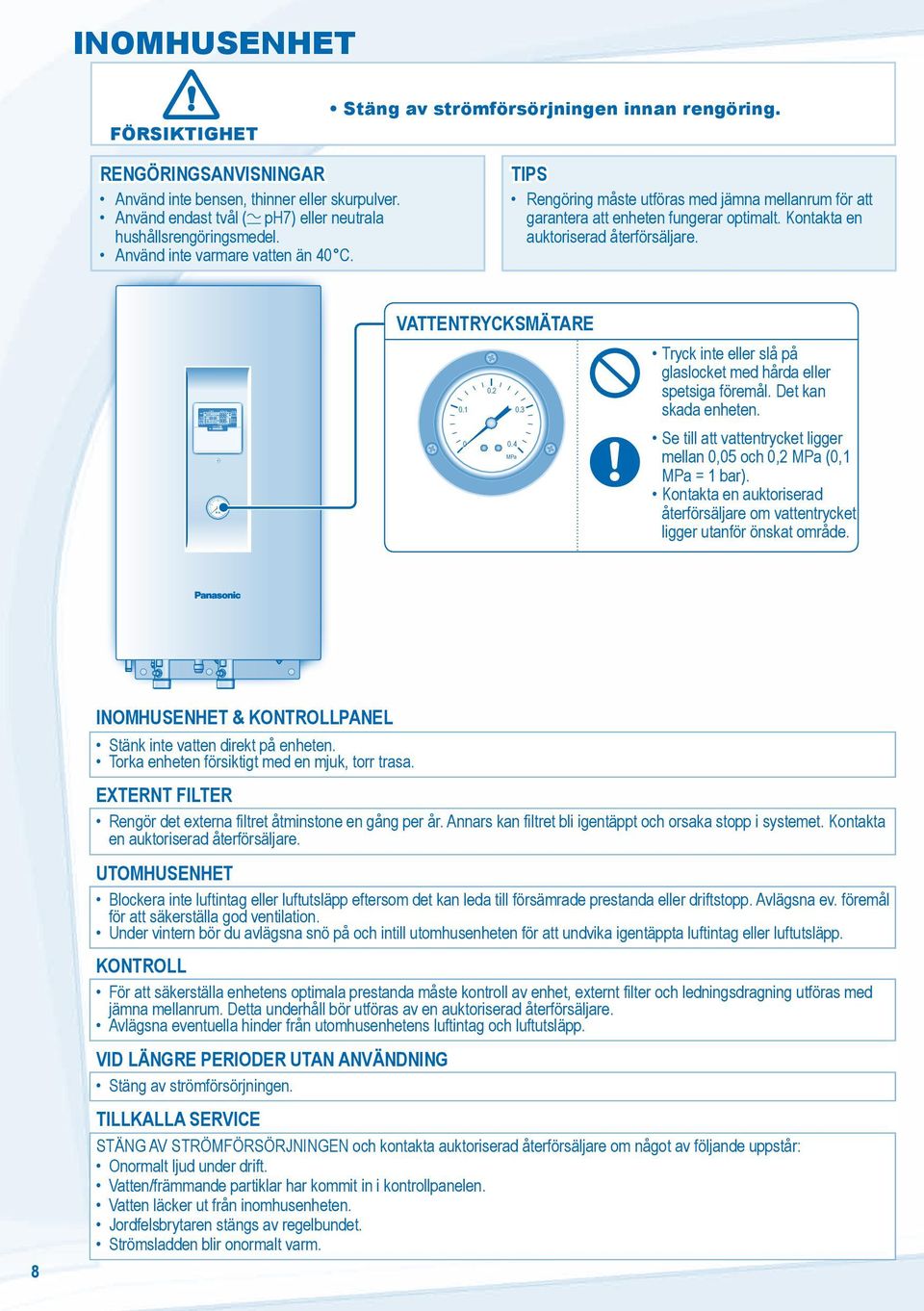

8 OUTDOOR HEAT MON TUE WEDTHU FRI SAT SUN ON QUIET OFF SOLAR REMOTE NOT AVAILABLE OPERATION MPa 0.3 ATUAL INOMHUSENHET FÖRSIKTIGHET Stäng av strömförsörjningen innan rengöring. RENGÖRINGSANVISNINGAR Använd inte bensen, thinner eller skurpulver. Använd endast tvål ( ph7) eller neutrala hushållsrengöringsmedel. Använd inte varmare vatten än 40. TIPS Rengöring måste utföras med jämna mellanrum för att garantera att enheten fungerar optimalt. Kontakta en auktoriserad återförsäljare. Vattentrycksmätare MPa Tryck inte eller slå på glaslocket med hårda eller spetsiga föremål. Det kan skada enheten. Se till att vattentrycket ligger mellan 0,05 och 0,2 MPa (0,1 MPa = 1 bar). Kontakta en auktoriserad återförsäljare om vattentrycket ligger utanför önskat område. 8 Inomhusenhet & kontrollpanel Stänk inte vatten direkt på enheten. Torka enheten försiktigt med en mjuk, torr trasa. EXTERNT FILTER Rengör det externa filtret åtminstone en gång per år. Annars kan filtret bli igentäppt och orsaka stopp i systemet. Kontakta en auktoriserad återförsäljare. Utomhusenhet Blockera inte luftintag eller luftutsläpp eftersom det kan leda till försämrade prestanda eller driftstopp. Avlägsna ev. föremål för att säkerställa god ventilation. Under vintern bör du avlägsna snö på och intill utomhusenheten för att undvika igentäppta luftintag eller luftutsläpp. Kontroll För att säkerställa enhetens optimala prestanda måste kontroll av enhet, externt filter och ledningsdragning utföras med jämna mellanrum. Detta underhåll bör utföras av en auktoriserad återförsäljare. Avlägsna eventuella hinder från utomhusenhetens luftintag och luftutsläpp. Vid längre perioder utan användning Stäng av strömförsörjningen. TILLKALLA SERVIE STÄNG AV STRÖMFÖRSÖRJNINGEN och kontakta auktoriserad återförsäljare om något av följande uppstår: Onormalt ljud under drift. Vatten/främmande partiklar har kommit in i kontrollpanelen. Vatten läcker ut från inomhusenheten. Jordfelsbrytaren stängs av regelbundet. Strömsladden blir onormalt varm.

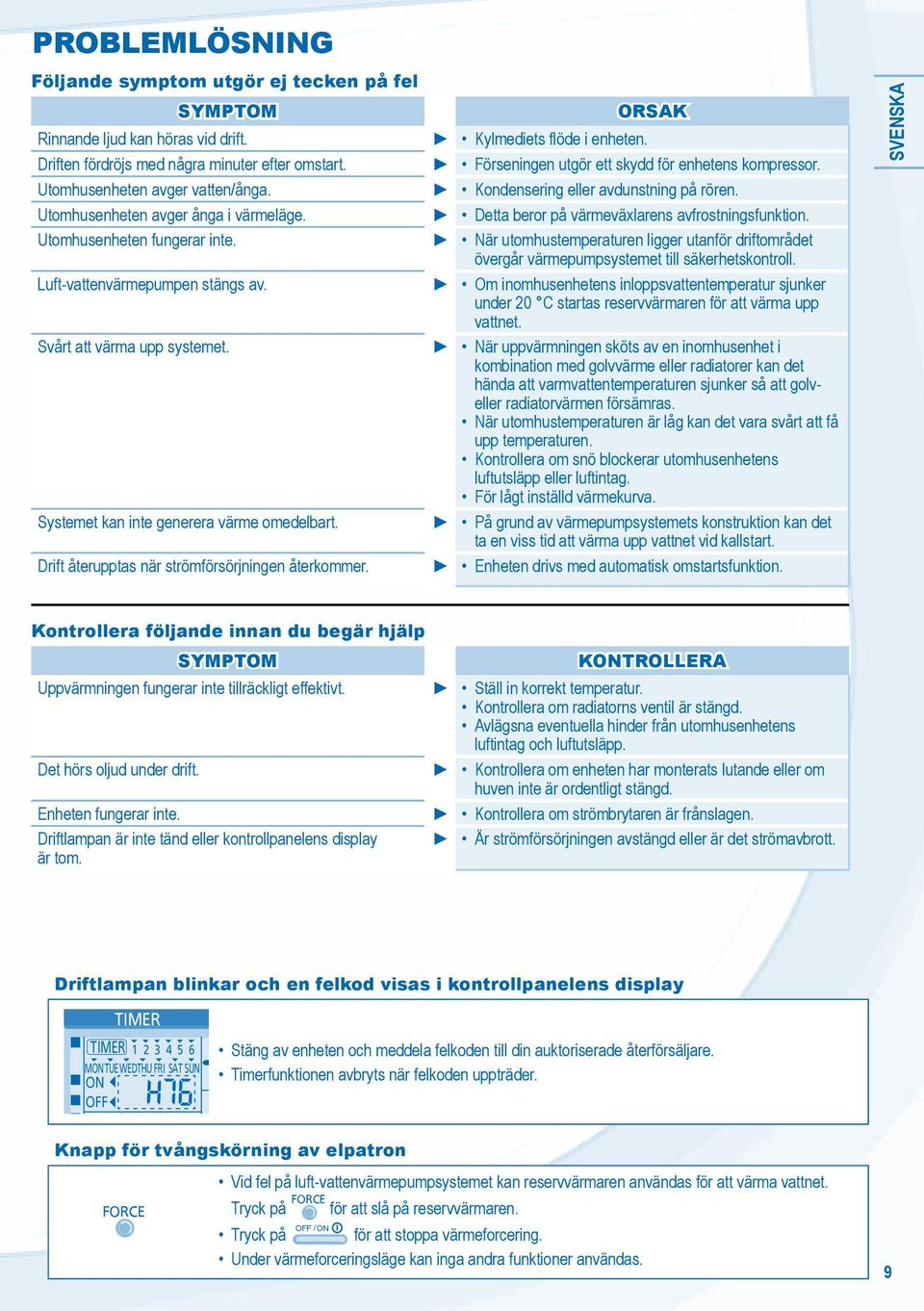

9 problemlösning Följande symptom utgör ej tecken på fel Symptom Rinnande ljud kan höras vid drift. Driften fördröjs med några minuter efter omstart. Utomhusenheten avger vatten/ånga. Utomhusenheten avger ånga i värmeläge. Utomhusenheten fungerar inte. Luft-vattenvärmepumpen stängs av. Svårt att värma upp systemet. Systemet kan inte generera värme omedelbart. Drift återupptas när strömförsörjningen återkommer. Orsak Kylmediets flöde i enheten. Förseningen utgör ett skydd för enhetens kompressor. Kondensering eller avdunstning på rören. Detta beror på värmeväxlarens avfrostningsfunktion. När utomhustemperaturen ligger utanför driftområdet övergår värmepumpsystemet till säkerhetskontroll. Om inomhusenhetens inloppsvattentemperatur sjunker under 20 startas reservvärmaren för att värma upp vattnet. När uppvärmningen sköts av en inomhusenhet i kombination med golvvärme eller radiatorer kan det hända att varmvattentemperaturen sjunker så att golveller radiatorvärmen försämras. När utomhustemperaturen är låg kan det vara svårt att få upp temperaturen. Kontrollera om snö blockerar utomhusenhetens luftutsläpp eller luftintag. För lågt inställd värmekurva. På grund av värmepumpsystemets konstruktion kan det ta en viss tid att värma upp vattnet vid kallstart. Enheten drivs med automatisk omstartsfunktion. SVENSKA Kontrollera följande innan du begär hjälp Symptom Uppvärmningen fungerar inte tillräckligt effektivt. Det hörs oljud under drift. Enheten fungerar inte. Driftlampan är inte tänd eller kontrollpanelens display är tom. kontrollera Ställ in korrekt temperatur. Kontrollera om radiatorns ventil är stängd. Avlägsna eventuella hinder från utomhusenhetens luftintag och luftutsläpp. Kontrollera om enheten har monterats lutande eller om huven inte är ordentligt stängd. Kontrollera om strömbrytaren är frånslagen. Är strömförsörjningen avstängd eller är det strömavbrott. Driftlampan blinkar och en felkod visas i kontrollpanelens display OUTDOOR ATUAL HEAT Stäng av enheten och meddela felkoden till din auktoriserade återförsäljare. MONTUEWEDTHU FRI SAT SUN Timerfunktionen avbryts när felkoden uppträder. ON QUIET OFF SOLAR REMOTE NOT AVAILABLE OPERATION Knapp för tvångskörning av elpatron Vid fel på luft-vattenvärmepumpsystemet kan reservvärmaren användas för att värma vattnet. Tryck på för att slå på reservvärmaren. OFF / ON Tryck på för att stoppa värmeforcering. Under värmeforceringsläge kan inga andra funktioner användas. 9

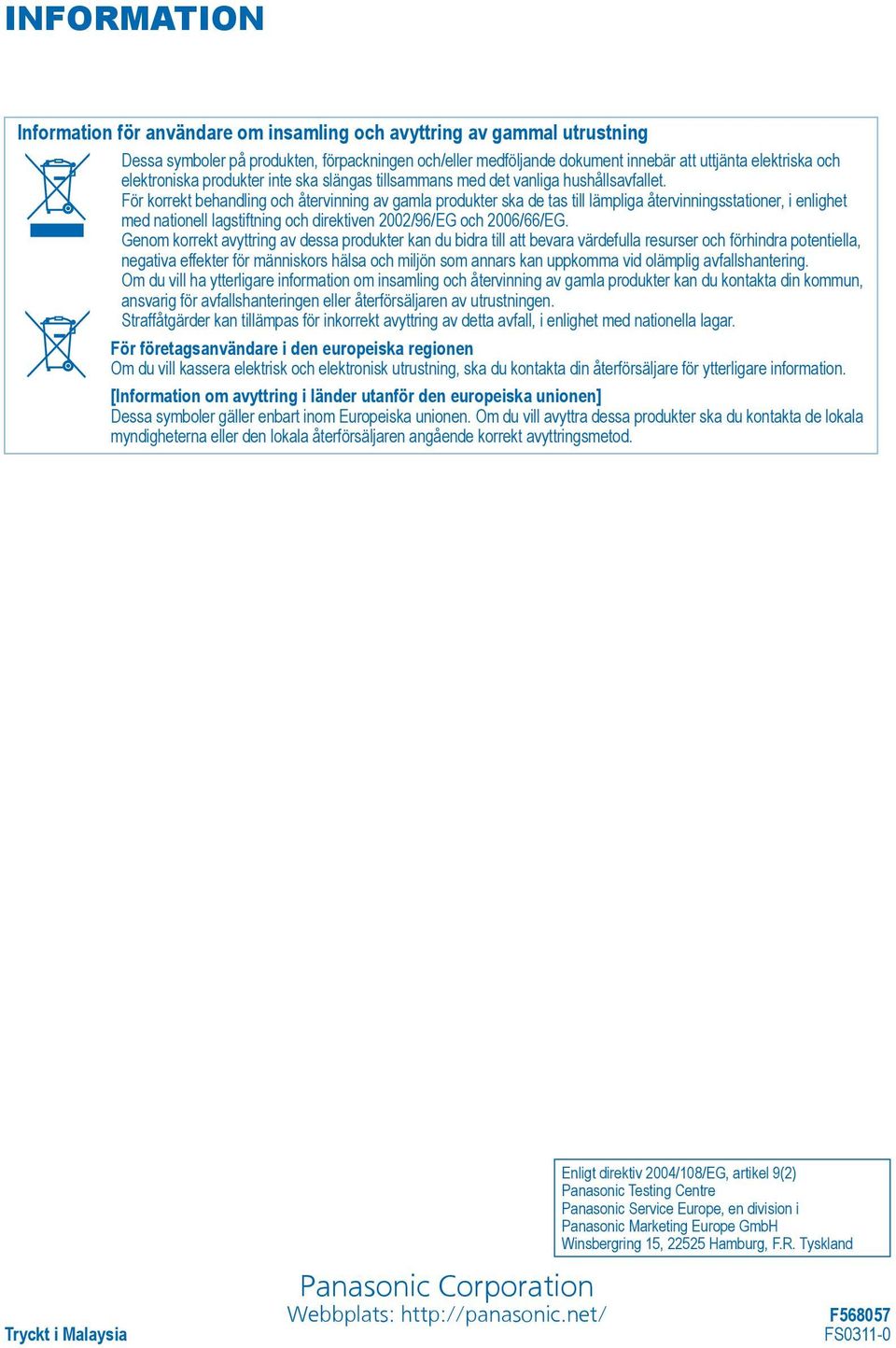

10 INFORMATION Information för användare om insamling och avyttring av gammal utrustning Dessa symboler på produkten, förpackningen och/eller medföljande dokument innebär att uttjänta elektriska och elektroniska produkter inte ska slängas tillsammans med det vanliga hushållsavfallet. För korrekt behandling och återvinning av gamla produkter ska de tas till lämpliga återvinningsstationer, i enlighet med nationell lagstiftning och direktiven 2002/96/EG och 2006/66/EG. Genom korrekt avyttring av dessa produkter kan du bidra till att bevara värdefulla resurser och förhindra potentiella, negativa effekter för människors hälsa och miljön som annars kan uppkomma vid olämplig avfallshantering. Om du vill ha ytterligare information om insamling och återvinning av gamla produkter kan du kontakta din kommun, ansvarig för avfallshanteringen eller återförsäljaren av utrustningen. Straffåtgärder kan tillämpas för inkorrekt avyttring av detta avfall, i enlighet med nationella lagar. För företagsanvändare i den europeiska regionen Om du vill kassera elektrisk och elektronisk utrustning, ska du kontakta din återförsäljare för ytterligare information. [Information om avyttring i länder utanför den europeiska unionen] Dessa symboler gäller enbart inom Europeiska unionen. Om du vill avyttra dessa produkter ska du kontakta de lokala myndigheterna eller den lokala återförsäljaren angående korrekt avyttringsmetod. Enligt direktiv 2004/108/EG, artikel 9(2) Panasonic Testing entre Panasonic Service Europe, en division i Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, F.R. Tyskland Tryckt i Malaysia Panasonic orporation Webbplats: F FS0311-0
