1 Juli 2014 KAKELDAXGRUPPENS MONTERINGSANVISNINGAR För våtutrymmen med byggkeramik VF13 & GF13 Foliesystem

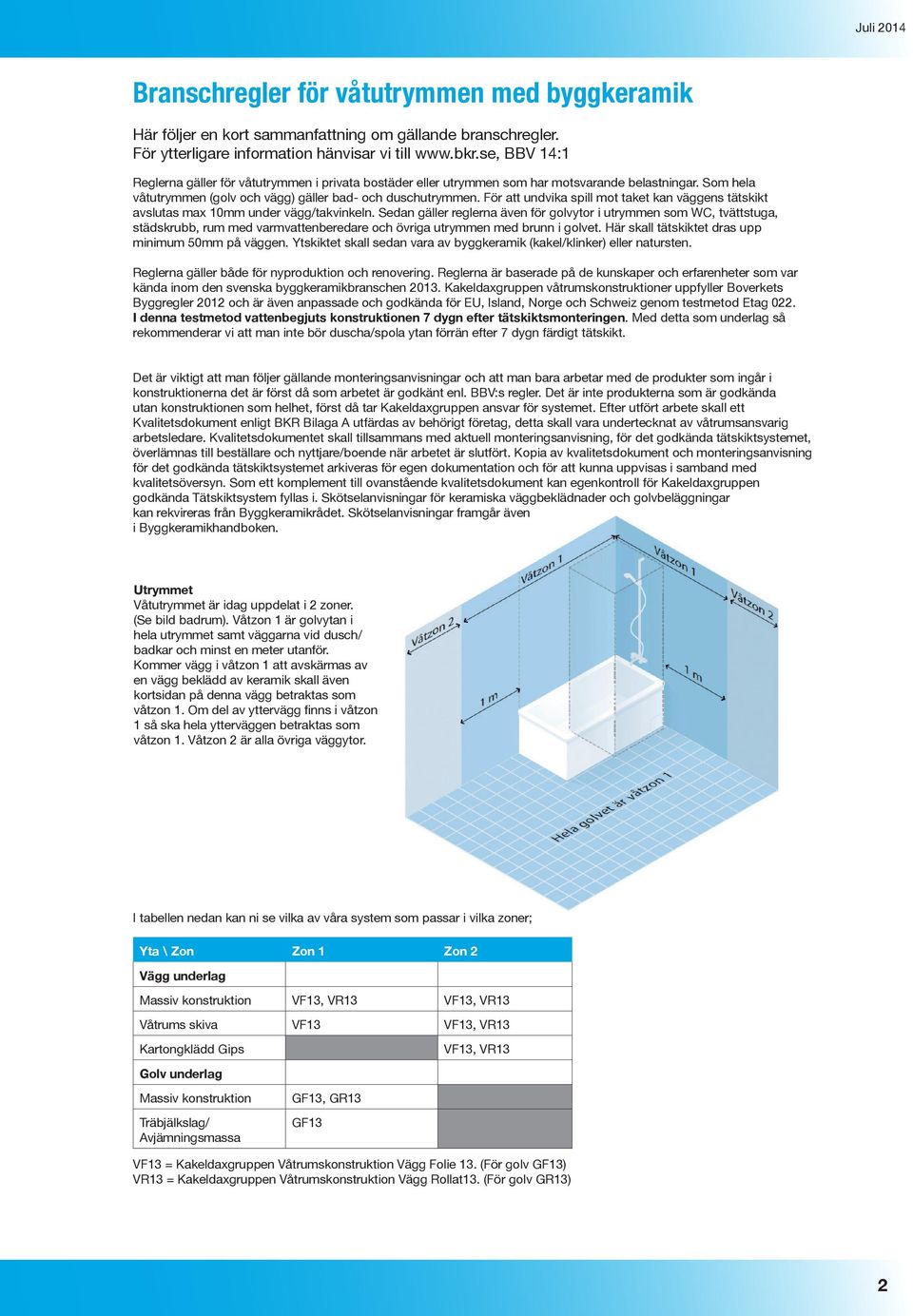

2 Branschregler för våtutrymmen med byggkeramik Här följer en kort sammanfattning om gällande branschregler. För ytterligare information hänvisar vi till BBV 14:1 Reglerna gäller för våtutrymmen i privata bostäder eller utrymmen som har motsvarande belastningar. Som hela våtutrymmen (golv och vägg) gäller bad- och duschutrymmen. För att undvika spill mot taket kan väggens tätskikt avslutas max 10mm under vägg/takvinkeln. Sedan gäller reglerna även för golvytor i utrymmen som WC, tvättstuga, städskrubb, rum med varmvattenberedare och övriga utrymmen med brunn i golvet. Här skall tätskiktet dras upp minimum 50mm på väggen. Ytskiktet skall sedan vara av byggkeramik (kakel/klinker) eller natursten. Reglerna gäller både för nyproduktion och renovering. Reglerna är baserade på de kunskaper och erfarenheter som var kända inom den svenska byggkeramikbranschen Kakeldaxgruppen våtrumskonstruktioner uppfyller Boverkets Byggregler 2012 och är även anpassade och godkända för EU, Island, Norge och Schweiz genom testmetod Etag 022. I denna testmetod vattenbegjuts konstruktionen 7 dygn efter tätskiktsmonteringen. Med detta som underlag så rekommenderar vi att man inte bör duscha/spola ytan förrän efter 7 dygn färdigt tätskikt. Det är viktigt att man följer gällande monteringsanvisningar och att man bara arbetar med de produkter som ingår i konstruktionerna det är först då som arbetet är godkänt enl. BBV:s regler. Det är inte produkterna som är godkända utan konstruktionen som helhet, först då tar Kakeldaxgruppen ansvar för systemet. Efter utfört arbete skall ett Kvalitetsdokument enligt BKR Bilaga A utfärdas av behörigt företag, detta skall vara undertecknat av våtrumsansvarig arbetsledare. Kvalitetsdokumentet skall tillsammans med aktuell monteringsanvisning, för det godkända tätskiktsystemet, överlämnas till beställare och nyttjare/boende när arbetet är slutfört. Kopia av kvalitetsdokument och monteringsanvisning för det godkända tätskiktsystemet arkiveras för egen dokumentation och för att kunna uppvisas i samband med kvalitetsöversyn. Som ett komplement till ovanstående kvalitetsdokument kan egenkontroll för Kakeldaxgruppen godkända Tätskiktsystem fyllas i. Skötselanvisningar för keramiska väggbeklädnader och golvbeläggningar kan rekvireras från Byggkeramikrådet. Skötselanvisningar framgår även i Byggkeramikhandboken. Utrymmet Våtutrymmet är idag uppdelat i 2 zoner. (Se bild badrum). Våtzon 1 är golvytan i hela utrymmet samt väggarna vid dusch/ badkar och minst en meter utanför. Kommer vägg i våtzon 1 att avskärmas av en vägg beklädd av keramik skall även kortsidan på denna vägg betraktas som våtzon 1. Om del av yttervägg finns i våtzon 1 så ska hela ytterväggen betraktas som våtzon 1. Våtzon 2 är alla övriga väggytor. I tabellen nedan kan ni se vilka av våra system som passar i vilka zoner; Yta \ Zon Zon 1 Zon 2 Vägg underlag Massiv konstruktion VF13, VR13 VF13, VR13 Våtrums skiva VF13 VF13, VR13 Kartongklädd Gips Golv underlag Massiv konstruktion Träbjälkslag/ Avjämningsmassa GF13, GR13 GF13 VF13, VR13 VF13 = Kakeldaxgruppen Våtrumskonstruktion Vägg Folie 13. (För golv GF13) VR13 = Kakeldaxgruppen Våtrumskonstruktion Vägg Rollat13. (För golv GR13) 2

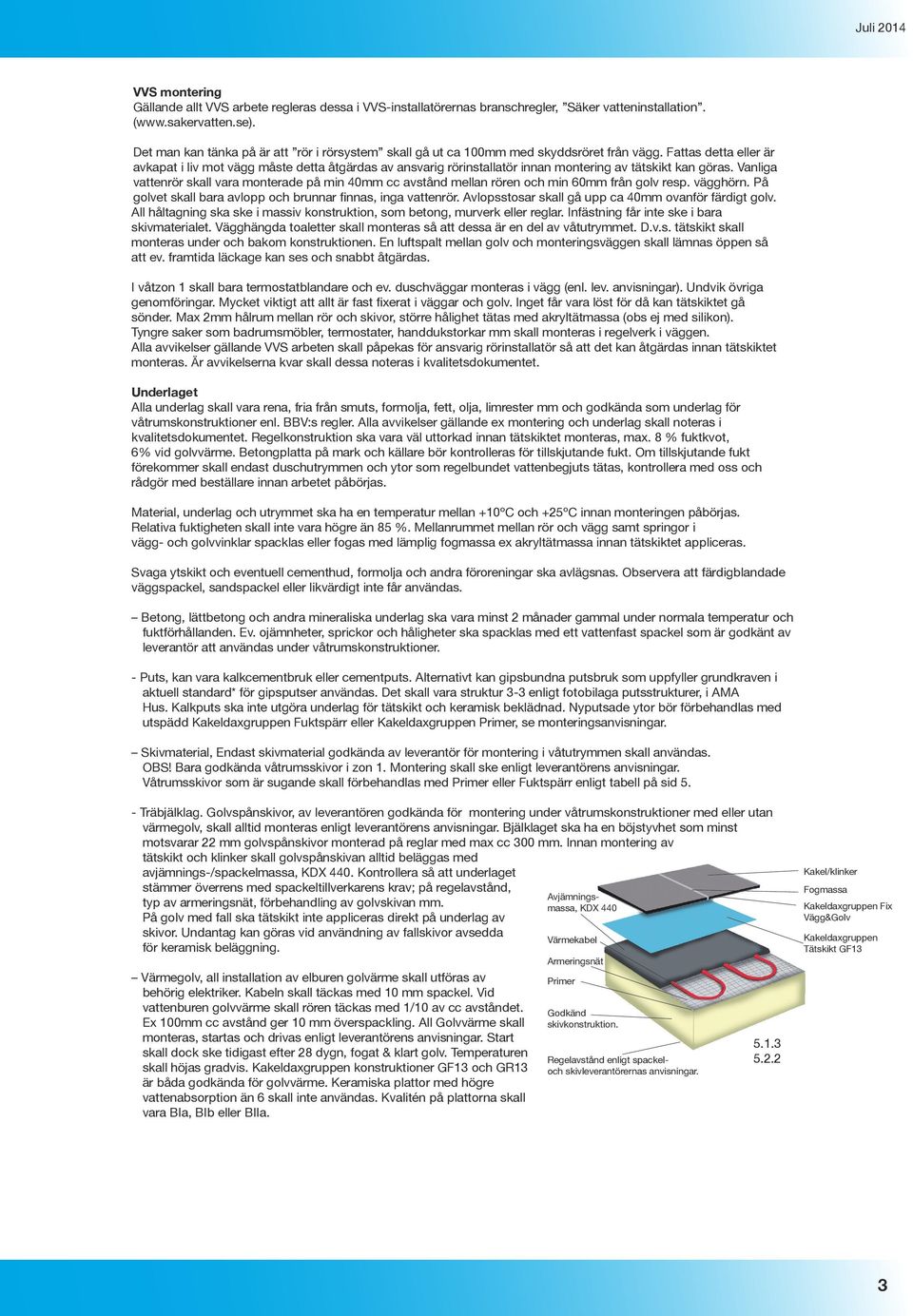

3 VVS montering Gällande allt VVS arbete regleras dessa i VVS-installatörernas branschregler, Säker vatteninstallation. ( Det man kan tänka på är att rör i rörsystem skall gå ut ca 100mm med skyddsröret från vägg. Fattas detta eller är avkapat i liv mot vägg måste detta åtgärdas av ansvarig rörinstallatör innan montering av tätskikt kan göras. Vanliga vattenrör skall vara monterade på min 40mm cc avstånd mellan rören och min 60mm från golv resp. vägghörn. På golvet skall bara avlopp och brunnar finnas, inga vattenrör. Avlopsstosar skall gå upp ca 40mm ovanför färdigt golv. All håltagning ska ske i massiv konstruktion, som betong, murverk eller reglar. Infästning får inte ske i bara skivmaterialet. Vägghängda toaletter skall monteras så att dessa är en del av våtutrymmet. D.v.s. tätskikt skall monteras under och bakom konstruktionen. En luftspalt mellan golv och monteringsväggen skall lämnas öppen så att ev. framtida läckage kan ses och snabbt åtgärdas. I våtzon 1 skall bara termostatblandare och ev. duschväggar monteras i vägg (enl. lev. anvisningar). Undvik övriga genomföringar. Mycket viktigt att allt är fast fixerat i väggar och golv. Inget får vara löst för då kan tätskiktet gå sönder. Max 2mm hålrum mellan rör och skivor, större hålighet tätas med akryltätmassa (obs ej med silikon). Tyngre saker som badrumsmöbler, termostater, handdukstorkar mm skall monteras i regelverk i väggen. Alla avvikelser gällande VVS arbeten skall påpekas för ansvarig rörinstallatör så att det kan åtgärdas innan tätskiktet monteras. Är avvikelserna kvar skall dessa noteras i kvalitetsdokumentet. Underlaget Alla underlag skall vara rena, fria från smuts, formolja, fett, olja, limrester mm och godkända som underlag för våtrumskonstruktioner enl. BBV:s regler. Alla avvikelser gällande ex montering och underlag skall noteras i kvalitetsdokumentet. Regelkonstruktion ska vara väl uttorkad innan tätskiktet monteras, max. 8 % fuktkvot, 6% vid golvvärme. Betongplatta på mark och källare bör kontrolleras för tillskjutande fukt. Om tillskjutande fukt förekommer skall endast duschutrymmen och ytor som regelbundet vattenbegjuts tätas, kontrollera med oss och rådgör med beställare innan arbetet påbörjas. Material, underlag och utrymmet ska ha en temperatur mellan +10ºC och +25ºC innan monteringen påbörjas. Relativa fuktigheten skall inte vara högre än 85 %. Mellanrummet mellan rör och vägg samt springor i vägg- och golvvinklar spacklas eller fogas med lämplig fogmassa ex akryltätmassa innan tätskiktet appliceras. Svaga ytskikt och eventuell cementhud, formolja och andra föroreningar ska avlägsnas. Observera att färdigblandade väggspackel, sandspackel eller likvärdigt inte får användas. Betong, lättbetong och andra mineraliska underlag ska vara minst 2 månader gammal under normala temperatur och fuktförhållanden. Ev. ojämnheter, sprickor och håligheter ska spacklas med ett vattenfast spackel som är godkänt av leverantör att användas under våtrumskonstruktioner. - Puts, kan vara kalkcementbruk eller cementputs. Alternativt kan gipsbundna putsbruk som uppfyller grundkraven i aktuell standard* för gipsputser användas. Det skall vara struktur 3-3 enligt fotobilaga putsstrukturer, i AMA Hus. Kalkputs ska inte utgöra underlag för tätskikt och keramisk beklädnad. Nyputsade ytor bör förbehandlas med utspädd Kakeldaxgruppen Fuktspärr eller Kakeldaxgruppen Primer, se monteringsanvisningar. Skivmaterial, Endast skivmaterial godkända av leverantör för montering i våtutrymmen skall användas. OBS! Bara godkända våtrumsskivor i zon 1. Montering skall ske enligt leverantörens anvisningar. Våtrumsskivor som är sugande skall förbehandlas med Primer eller Fuktspärr enligt tabell på sid 5. - Träbjälklag. Golvspånskivor, av leverantören godkända för montering under våtrumskonstruktioner med eller utan värmegolv, skall alltid monteras enligt leverantörens anvisningar. Bjälklaget ska ha en böjstyvhet som minst motsvarar 22 mm golvspånskivor monterad på reglar med max cc 300 mm. Innan montering av tätskikt och klinker skall golvspånskivan alltid beläggas med avjämnings-/spackelmassa, KDX 440. Kontrollera så att underlaget stämmer överrens med spackeltillverkarens krav; på regelavstånd, typ av armeringsnät, förbehandling av golvskivan mm. På golv med fall ska tätskikt inte appliceras direkt på underlag av skivor. Undantag kan göras vid användning av fallskivor avsedda för keramisk beläggning. Värmegolv, all installation av elburen golvärme skall utföras av behörig elektriker. Kabeln skall täckas med 10 mm spackel. Vid vattenburen golvvärme skall rören täckas med 1/10 av cc avståndet. Ex 100mm cc avstånd ger 10 mm överspackling. All Golvvärme skall monteras, startas och drivas enligt leverantörens anvisningar. Start skall dock ske tidigast efter 28 dygn, fogat & klart golv. Temperaturen skall höjas gradvis. Kakeldaxgruppen konstruktioner GF13 och GR13 är båda godkända för golvvärme. Keramiska plattor med högre vattenabsorption än 6 skall inte användas. Kvalitén på plattorna skall vara BIa, BIb eller BIIa. Avjämningsmassa, KDX 440 Värmekabel Armeringsnät Primer Godkänd skivkonstruktion. Regelavstånd enligt spackeloch skivleverantörernas anvisningar Kakel/klinker Fogmassa Kakeldaxgruppen Fix Vägg&Golv Kakeldaxgruppen Tätskikt GF13 3

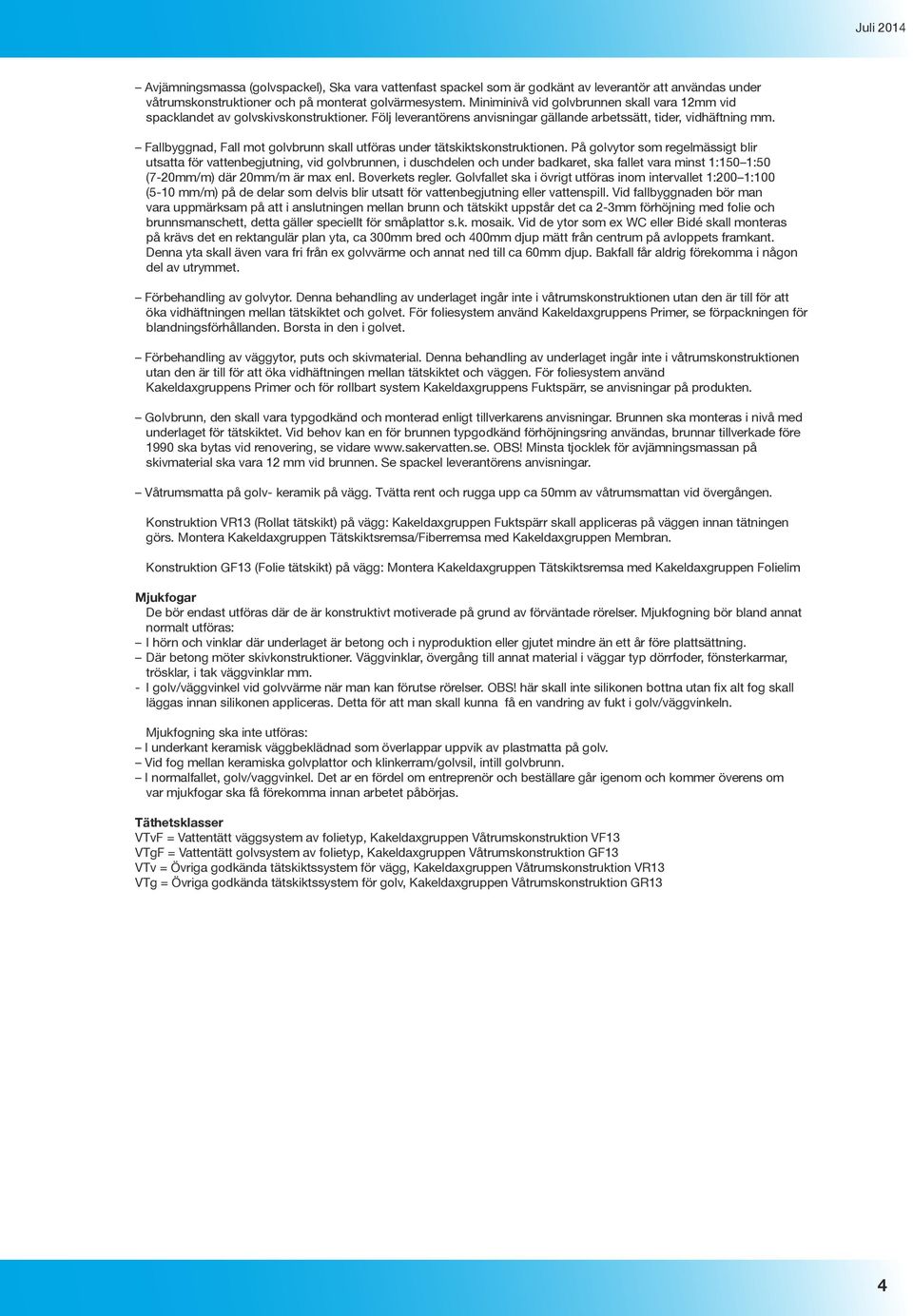

4 Avjämningsmassa (golvspackel), Ska vara vattenfast spackel som är godkänt av leverantör att användas under våtrumskonstruktioner och på monterat golvärmesystem. Miniminivå vid golvbrunnen skall vara 12mm vid spacklandet av golvskivskonstruktioner. Följ leverantörens anvisningar gällande arbetssätt, tider, vidhäftning mm. Fallbyggnad, Fall mot golvbrunn skall utföras under tätskiktskonstruktionen. På golvytor som regelmässigt blir utsatta för vattenbegjutning, vid golvbrunnen, i duschdelen och under badkaret, ska fallet vara minst 1:150 1:50 (7-20mm/m) där 20mm/m är max enl. Boverkets regler. Golvfallet ska i övrigt utföras inom intervallet 1:200 1:100 (5-10 mm/m) på de delar som delvis blir utsatt för vattenbegjutning eller vattenspill. Vid fallbyggnaden bör man vara uppmärksam på att i anslutningen mellan brunn och tätskikt uppstår det ca 2-3mm förhöjning med folie och brunnsmanschett, detta gäller speciellt för småplattor s.k. mosaik. Vid de ytor som ex WC eller Bidé skall monteras på krävs det en rektangulär plan yta, ca 300mm bred och 400mm djup mätt från centrum på avloppets framkant. Denna yta skall även vara fri från ex golvvärme och annat ned till ca 60mm djup. Bakfall får aldrig förekomma i någon del av utrymmet. Förbehandling av golvytor. Denna behandling av underlaget ingår inte i våtrumskonstruktionen utan den är till för att öka vidhäftningen mellan tätskiktet och golvet. För foliesystem använd Kakeldaxgruppens Primer, se förpackningen för blandningsförhållanden. Borsta in den i golvet. Förbehandling av väggytor, puts och skivmaterial. Denna behandling av underlaget ingår inte i våtrumskonstruktionen utan den är till för att öka vidhäftningen mellan tätskiktet och väggen. För foliesystem använd Kakeldaxgruppens Primer och för rollbart system Kakeldaxgruppens Fuktspärr, se anvisningar på produkten. Golvbrunn, den skall vara typgodkänd och monterad enligt tillverkarens anvisningar. Brunnen ska monteras i nivå med underlaget för tätskiktet. Vid behov kan en för brunnen typgodkänd förhöjningsring användas, brunnar tillverkade före 1990 ska bytas vid renovering, se vidare OBS! Minsta tjocklek för avjämningsmassan på skivmaterial ska vara 12 mm vid brunnen. Se spackel leverantörens anvisningar. Våtrumsmatta på golv- keramik på vägg. Tvätta rent och rugga upp ca 50mm av våtrumsmattan vid övergången. Konstruktion VR13 (Rollat tätskikt) på vägg: Kakeldaxgruppen Fuktspärr skall appliceras på väggen innan tätningen görs. Montera Kakeldaxgruppen Tätskiktsremsa/Fiberremsa med Kakeldaxgruppen Membran. Konstruktion GF13 (Folie tätskikt) på vägg: Montera Kakeldaxgruppen Tätskiktsremsa med Kakeldaxgruppen Folielim Mjukfogar De bör endast utföras där de är konstruktivt motiverade på grund av förväntade rörelser. Mjukfogning bör bland annat normalt utföras: I hörn och vinklar där underlaget är betong och i nyproduktion eller gjutet mindre än ett år före plattsättning. Där betong möter skivkonstruktioner. Väggvinklar, övergång till annat material i väggar typ dörrfoder, fönsterkarmar, trösklar, i tak väggvinklar mm. - I golv/väggvinkel vid golvvärme när man kan förutse rörelser. OBS! här skall inte silikonen bottna utan fix alt fog skall läggas innan silikonen appliceras. Detta för att man skall kunna få en vandring av fukt i golv/väggvinkeln. Mjukfogning ska inte utföras: I underkant keramisk väggbeklädnad som överlappar uppvik av plastmatta på golv. Vid fog mellan keramiska golvplattor och klinkerram/golvsil, intill golvbrunn. I normalfallet, golv/vaggvinkel. Det ar en fördel om entreprenör och beställare går igenom och kommer överens om var mjukfogar ska få förekomma innan arbetet påbörjas. Täthetsklasser VTvF = Vattentätt väggsystem av folietyp, Kakeldaxgruppen Våtrumskonstruktion VF13 VTgF = Vattentätt golvsystem av folietyp, Kakeldaxgruppen Våtrumskonstruktion GF13 VTv = Övriga godkända tätskiktssystem för vägg, Kakeldaxgruppen Våtrumskonstruktion VR13 VTg = Övriga godkända tätskiktssystem för golv, Kakeldaxgruppen Våtrumskonstruktion GR13 4

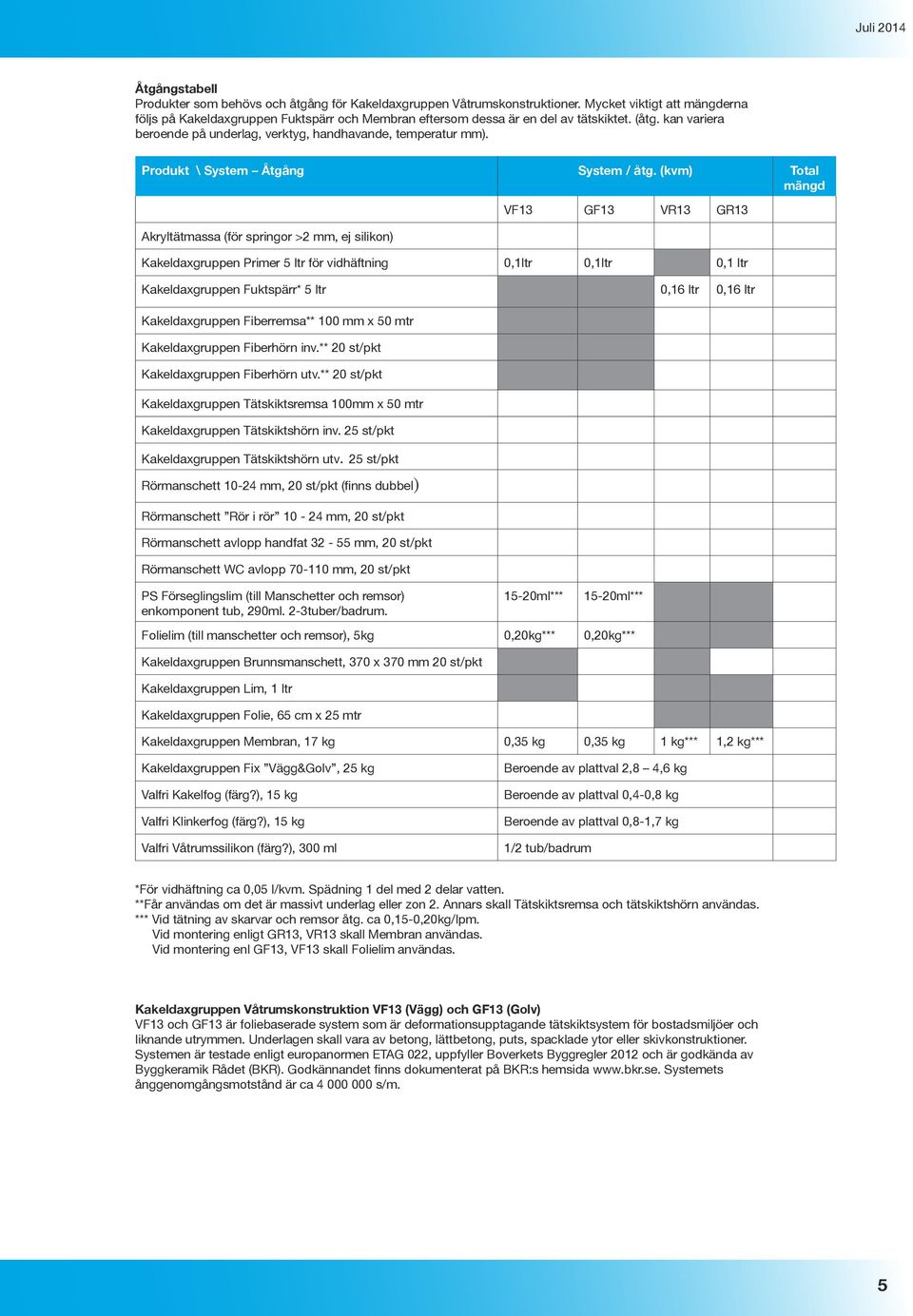

5 Åtgångstabell Produkter som behövs och åtgång för Kakeldaxgruppen Våtrumskonstruktioner. Mycket viktigt att mängderna följs på Kakeldaxgruppen Fuktspärr och Membran eftersom dessa är en del av tätskiktet. (åtg. kan variera beroende på underlag, verktyg, handhavande, temperatur mm). Produkt \ System Åtgång System / åtg. (kvm) Total mängd Akryltätmassa (för springor >2 mm, ej silikon) VF13 GF13 VR13 GR13 Kakeldaxgruppen Primer 5 ltr för vidhäftning 0,1ltr 0,1ltr 0,1 ltr Kakeldaxgruppen Fuktspärr* 5 ltr 0,16 ltr 0,16 ltr Kakeldaxgruppen Fiberremsa** 100 mm x 50 mtr Kakeldaxgruppen Fiberhörn inv.** 20 st/pkt Kakeldaxgruppen Fiberhörn utv.** 20 st/pkt Kakeldaxgruppen Tätskiktsremsa 100mm x 50 mtr Kakeldaxgruppen Tätskiktshörn inv. 25 st/pkt Kakeldaxgruppen Tätskiktshörn utv. 25 st/pkt Rörmanschett mm, 20 st/pkt (finns dubbel) Rörmanschett Rör i rör mm, 20 st/pkt Rörmanschett avlopp handfat mm, 20 st/pkt Rörmanschett WC avlopp mm, 20 st/pkt PS Förseglingslim (till Manschetter och remsor) enkomponent tub, 290ml. 2-3tuber/badrum ml*** 15-20ml*** Folielim (till manschetter och remsor), 5kg 0,20kg*** 0,20kg*** Kakeldaxgruppen Brunnsmanschett, 370 x 370 mm 20 st/pkt Kakeldaxgruppen Lim, 1 ltr Kakeldaxgruppen Folie, 65 cm x 25 mtr Kakeldaxgruppen Membran, 17 kg 0,35 kg 0,35 kg 1 kg*** 1,2 kg*** Kakeldaxgruppen Fix Vägg&Golv, 25 kg Valfri Kakelfog (färg?), 15 kg Valfri Klinkerfog (färg?), 15 kg Valfri Våtrumssilikon (färg?), 300 ml Beroende av plattval 2,8 4,6 kg Beroende av plattval 0,4-0,8 kg Beroende av plattval 0,8-1,7 kg 1/2 tub/badrum *För vidhäftning ca 0,05 l/kvm. Spädning 1 del med 2 delar vatten. **Får användas om det är massivt underlag eller zon 2. Annars skall Tätskiktsremsa och tätskiktshörn användas. *** Vid tätning av skarvar och remsor åtg. ca 0,15-0,20kg/lpm. Vid montering enligt GR13, VR13 skall Membran användas. Vid montering enl GF13, VF13 skall Folielim användas. Kakeldaxgruppen Våtrumskonstruktion VF13 (Vägg) och GF13 (Golv) VF13 och GF13 är foliebaserade system som är deformationsupptagande tätskiktsystem för bostadsmiljöer och liknande utrymmen. Underlagen skall vara av betong, lättbetong, puts, spacklade ytor eller skivkonstruktioner. Systemen är testade enligt europanormen ETAG 022, uppfyller Boverkets Byggregler 2012 och är godkända av Byggkeramik Rådet (BKR). Godkännandet finns dokumenterat på BKR:s hemsida Systemets ånggenomgångsmotstånd är ca s/m. 5

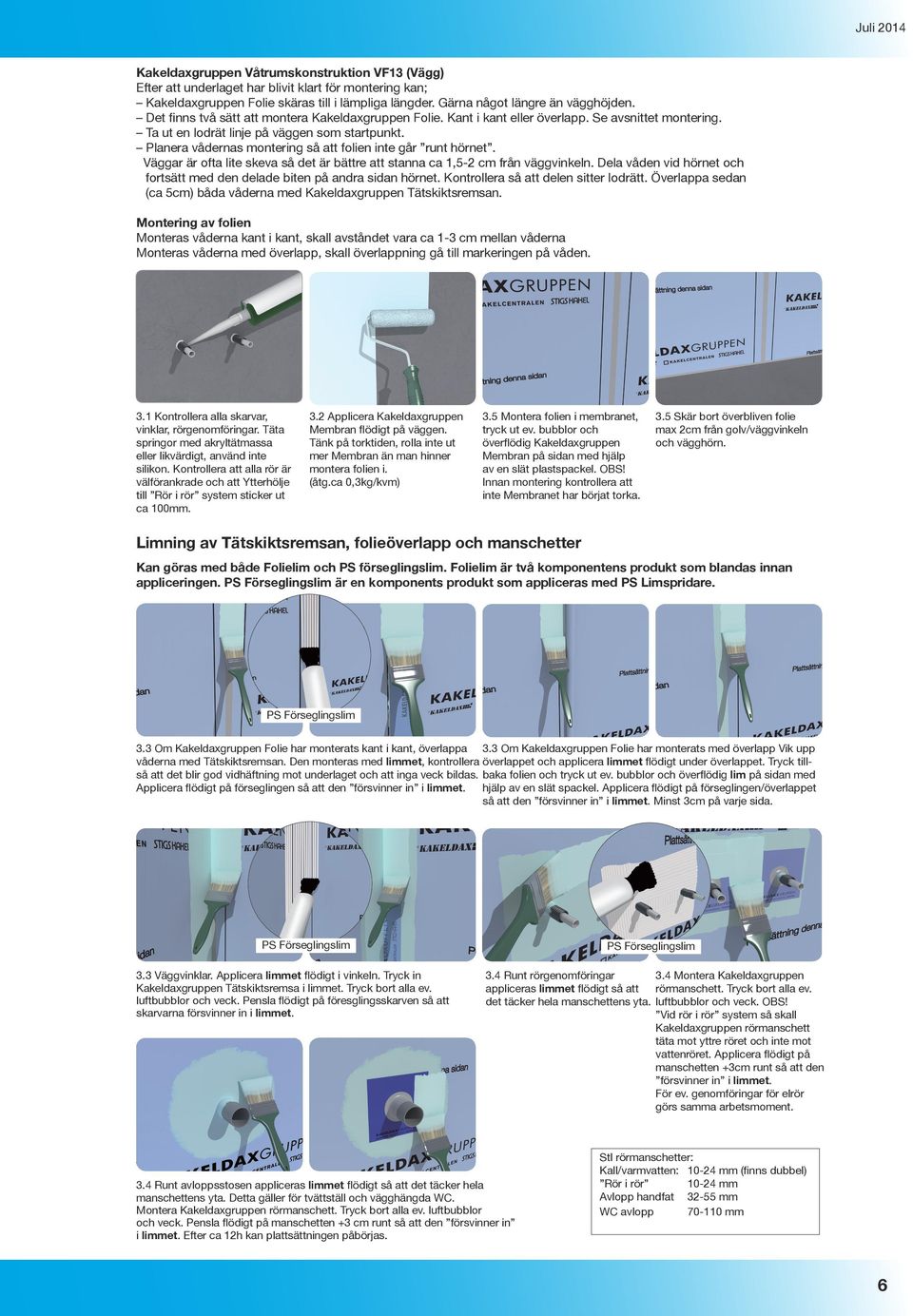

6 Kakeldaxgruppen Våtrumskonstruktion VF13 (Vägg) Efter att underlaget har blivit klart för montering kan; Kakeldaxgruppen Folie skäras till i lämpliga längder. Gärna något längre än vägghöjden. Det finns två sätt att montera Kakeldaxgruppen Folie. Kant i kant eller överlapp. Se avsnittet montering. Ta ut en lodrät linje på väggen som startpunkt. Planera vådernas montering så att folien inte går runt hörnet. Väggar är ofta lite skeva så det är bättre att stanna ca 1,5-2 cm från väggvinkeln. Dela våden vid hörnet och fortsätt med den delade biten på andra sidan hörnet. Kontrollera så att delen sitter lodrätt. Överlappa sedan (ca 5cm) båda våderna med Kakeldaxgruppen Tätskiktsremsan. Montering av folien Monteras våderna kant i kant, skall avståndet vara ca 1-3 cm mellan våderna Monteras våderna med överlapp, skall överlappning gå till markeringen på våden. 3.1 Kontrollera alla skarvar, vinklar, rörgenomföringar. Täta springor med akryltätmassa eller likvärdigt, använd inte silikon. Kontrollera att alla rör är välförankrade och att Ytterhölje till Rör i rör system sticker ut ca 100mm. 3.2 Applicera Kakeldaxgruppen Membran flödigt på väggen. Tänk på torktiden, rolla inte ut mer Membran än man hinner montera folien i. (åtg.ca 0,3kg/kvm) 3.5 Montera folien i membranet, tryck ut ev. bubblor och överflödig Kakeldaxgruppen Membran på sidan med hjälp av en slät plastspackel. OBS! Innan montering kontrollera att inte Membranet har börjat torka. 3.5 Skär bort överbliven folie max 2cm från golv/väggvinkeln och vägghörn. Limning av Tätskiktsremsan, folieöverlapp och manschetter Kan göras med både Folielim och PS förseglingslim. Folielim är två komponentens produkt som blandas innan appliceringen. PS Förseglingslim är en komponents produkt som appliceras med PS Limspridare. PS Förseglingslim 3.3 Om Kakeldaxgruppen Folie har monterats kant i kant, överlappa 3.3 Om Kakeldaxgruppen Folie har monterats med överlapp Vik upp våderna med Tätskiktsremsan. Den monteras med limmet, kontrollera överlappet och applicera limmet flödigt under överlappet. Tryck tillbaka folien och tryck ut ev. bubblor och överflödig lim på sidan med så att det blir god vidhäftning mot underlaget och att inga veck bildas. Applicera flödigt på förseglingen så att den försvinner in i limmet. hjälp av en slät spackel. Applicera flödigt på förseglingen/överlappet så att den försvinner in i limmet. Minst 3cm på varje sida. PS Förseglingslim 3.3 Väggvinklar. Applicera limmet flödigt i vinkeln. Tryck in Kakeldaxgruppen Tätskiktsremsa i limmet. Tryck bort alla ev. luftbubblor och veck. Pensla flödigt på föresglingsskarven så att skarvarna försvinner in i limmet. PS Förseglingslim 3.4 Runt rörgenomföringar 3.4 Montera Kakeldaxgruppen appliceras limmet flödigt så att rörmanschett. Tryck bort alla ev. det täcker hela manschettens yta. luftbubblor och veck. OBS! Vid rör i rör system så skall Kakeldaxgruppen rörmanschett täta mot yttre röret och inte mot vattenröret. Applicera flödigt på manschetten +3cm runt så att den försvinner in i limmet. För ev. genomföringar för elrör görs samma arbetsmoment. 3.4 Runt avloppsstosen appliceras limmet flödigt så att det täcker hela manschettens yta. Detta gäller för tvättställ och vägghängda WC. Montera Kakeldaxgruppen rörmanschett. Tryck bort alla ev. luftbubblor och veck. Pensla flödigt på manschetten +3 cm runt så att den försvinner in i limmet. Efter ca 12h kan plattsättningen påbörjas. Stl rörmanschetter: Kall/varmvatten: mm (finns dubbel) Rör i rör mm Avlopp handfat mm WC avlopp mm 6

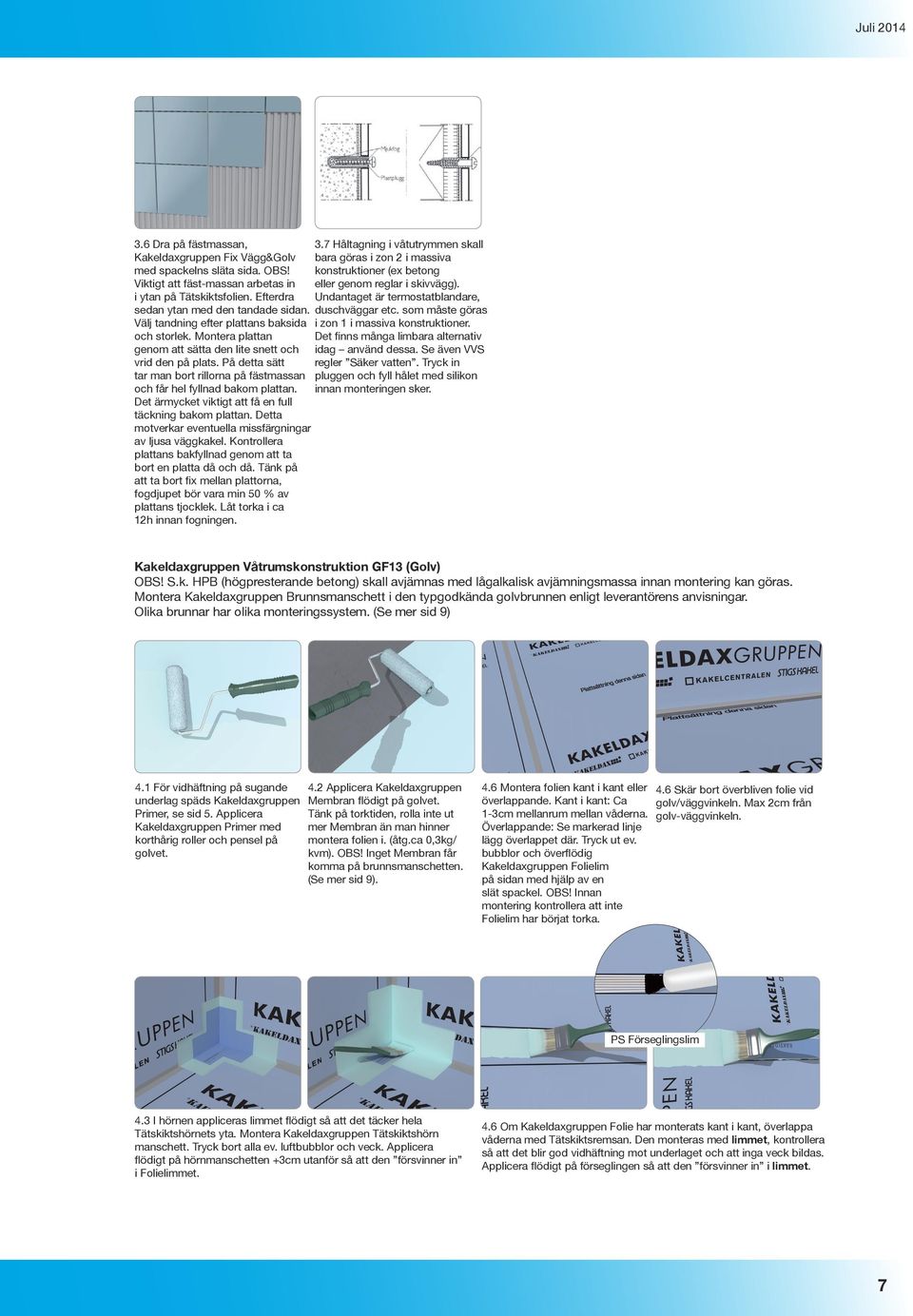

7 3.6 Dra på fästmassan, 3.7 Håltagning i våtutrymmen skall Kakeldaxgruppen Fix Vägg&Golv bara göras i zon 2 i massiva med spackelns släta sida. OBS! konstruktioner (ex betong Viktigt att fäst-massan arbetas in eller genom reglar i skivvägg). i ytan på Tätskiktsfolien. Efterdra Undantaget är termostatblandare, sedan ytan med den tandade sidan. duschväggar etc. som måste göras Välj tandning efter plattans baksida i zon 1 i massiva konstruktioner. och storlek. Montera plattan Det finns många limbara alternativ genom att sätta den lite snett och idag använd dessa. Se även VVS vrid den på plats. På detta sätt regler Säker vatten. Tryck in tar man bort rillorna på fästmassan pluggen och fyll hålet med silikon och får hel fyllnad bakom plattan. innan monteringen sker. Det ärmycket viktigt att få en full täckning bakom plattan. Detta motverkar eventuella missfärgningar av ljusa väggkakel. Kontrollera plattans bakfyllnad genom att ta bort en platta då och då. Tänk på att ta bort fix mellan plattorna, fogdjupet bör vara min 50 % av plattans tjocklek. Låt torka i ca 12h innan fogningen. Kakeldaxgruppen Våtrumskonstruktion GF13 (Golv) OBS! S.k. HPB (högpresterande betong) skall avjämnas med lågalkalisk avjämningsmassa innan montering kan göras. Montera Kakeldaxgruppen Brunnsmanschett i den typgodkända golvbrunnen enligt leverantörens anvisningar. Olika brunnar har olika monteringssystem. (Se mer sid 9) 4.1 För vidhäftning på sugande underlag späds Kakeldaxgruppen Primer, se sid 5. Applicera Kakeldaxgruppen Primer med korthårig roller och pensel på golvet. 4.2 Applicera Kakeldaxgruppen Membran flödigt på golvet. Tänk på torktiden, rolla inte ut mer Membran än man hinner montera folien i. (åtg.ca 0,3kg/ kvm). OBS! Inget Membran får komma på brunnsmanschetten. (Se mer sid 9). 4.6 Montera folien kant i kant eller överlappande. Kant i kant: Ca 1-3cm mellanrum mellan våderna. Överlappande: Se markerad linje lägg överlappet där. Tryck ut ev. bubblor och överflödig Kakeldaxgruppen Folielim på sidan med hjälp av en slät spackel. OBS! Innan montering kontrollera att inte Folielim har börjat torka. 4.6 Skär bort överbliven folie vid golv/väggvinkeln. Max 2cm från golv-väggvinkeln. PS Förseglingslim 4.3 I hörnen appliceras limmet flödigt så att det täcker hela Tätskiktshörnets yta. Montera Kakeldaxgruppen Tätskiktshörn manschett. Tryck bort alla ev. luftbubblor och veck. Applicera flödigt på hörnmanschetten +3cm utanför så att den försvinner in i Folielimmet. 4.6 Om Kakeldaxgruppen Folie har monterats kant i kant, överlappa våderna med Tätskiktsremsan. Den monteras med limmet, kontrollera så att det blir god vidhäftning mot underlaget och att inga veck bildas. Applicera flödigt på förseglingen så att den försvinner in i limmet. 7

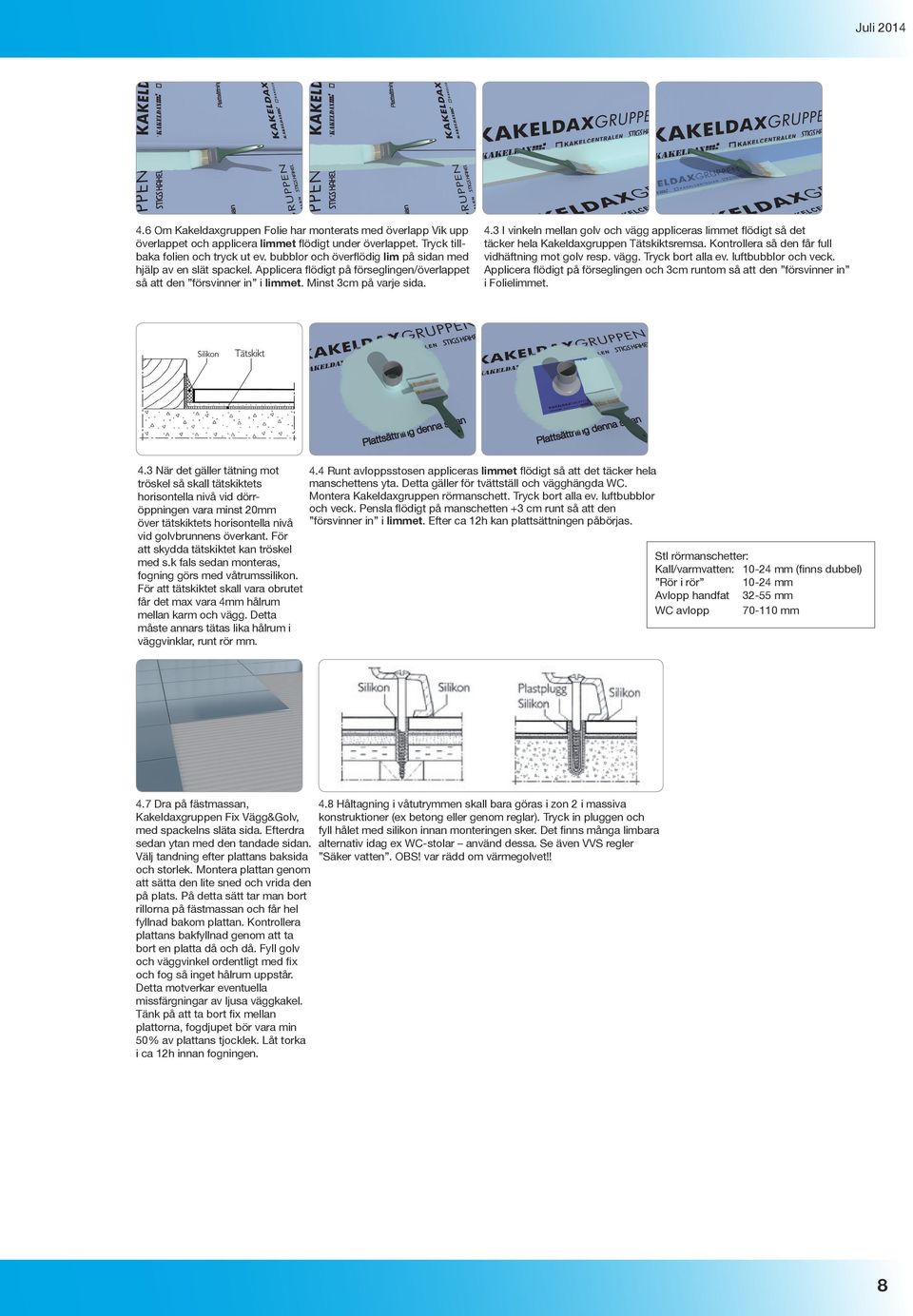

8 4.6 Om Kakeldaxgruppen Folie har monterats med överlapp Vik upp överlappet och applicera limmet flödigt under överlappet. Tryck tillbaka folien och tryck ut ev. bubblor och överflödig lim på sidan med hjälp av en slät spackel. Applicera flödigt på förseglingen/överlappet så att den försvinner in i limmet. Minst 3cm på varje sida. 4.3 I vinkeln mellan golv och vägg appliceras limmet flödigt så det täcker hela Kakeldaxgruppen Tätskiktsremsa. Kontrollera så den får full vidhäftning mot golv resp. vägg. Tryck bort alla ev. luftbubblor och veck. Applicera flödigt på förseglingen och 3cm runtom så att den försvinner in i Folielimmet. 4.3 När det gäller tätning mot tröskel så skall tätskiktets horisontella nivå vid dörröppningen vara minst 20mm över tätskiktets horisontella nivå vid golvbrunnens överkant. För att skydda tätskiktet kan tröskel med s.k fals sedan monteras, fogning görs med våtrumssilikon. För att tätskiktet skall vara obrutet får det max vara 4mm hålrum mellan karm och vägg. Detta måste annars tätas lika hålrum i väggvinklar, runt rör mm. 4.4 Runt avloppsstosen appliceras limmet flödigt så att det täcker hela manschettens yta. Detta gäller för tvättställ och vägghängda WC. Montera Kakeldaxgruppen rörmanschett. Tryck bort alla ev. luftbubblor och veck. Pensla flödigt på manschetten +3 cm runt så att den försvinner in i limmet. Efter ca 12h kan plattsättningen påbörjas. Stl rörmanschetter: Kall/varmvatten: mm (finns dubbel) Rör i rör mm Avlopp handfat mm WC avlopp mm 4.7 Dra på fästmassan, Kakeldaxgruppen Fix Vägg&Golv, med spackelns släta sida. Efterdra sedan ytan med den tandade sidan. Välj tandning efter plattans baksida och storlek. Montera plattan genom att sätta den lite sned och vrida den på plats. På detta sätt tar man bort rillorna på fästmassan och får hel fyllnad bakom plattan. Kontrollera plattans bakfyllnad genom att ta bort en platta då och då. Fyll golv och väggvinkel ordentligt med fix och fog så inget hålrum uppstår. Detta motverkar eventuella missfärgningar av ljusa väggkakel. Tänk på att ta bort fix mellan plattorna, fogdjupet bör vara min 50% av plattans tjocklek. Låt torka i ca 12h innan fogningen. 4.8 Håltagning i våtutrymmen skall bara göras i zon 2 i massiva konstruktioner (ex betong eller genom reglar). Tryck in pluggen och fyll hålet med silikon innan monteringen sker. Det finns många limbara alternativ idag ex WC-stolar använd dessa. Se även VVS regler Säker vatten. OBS! var rädd om värmegolvet!! 8

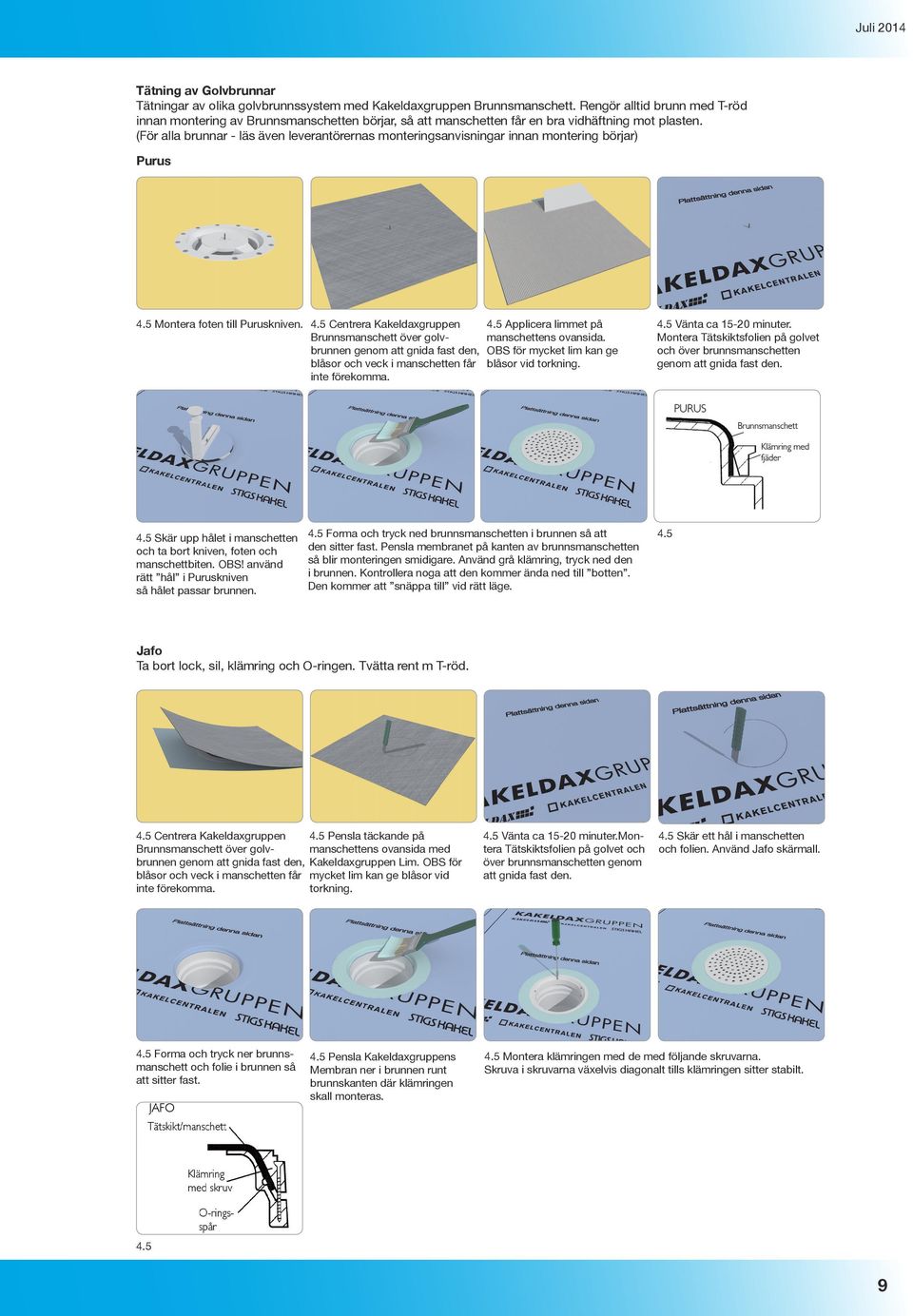

9 Tätning av Golvbrunnar Tätningar av olika golvbrunnssystem med Kakeldaxgruppen Brunnsmanschett. Rengör alltid brunn med T-röd innan montering av Brunnsmanschetten börjar, så att manschetten får en bra vidhäftning mot plasten. (För alla brunnar - läs även leverantörernas monteringsanvisningar innan montering börjar) Purus 4.5 Montera foten till Puruskniven. 4.5 Centrera Kakeldaxgruppen Brunnsmanschett över golvbrunnen genom att gnida fast den, blåsor och veck i manschetten får inte förekomma. 4.5 Applicera limmet på manschettens ovansida. OBS för mycket lim kan ge blåsor vid torkning. 4.5 Vänta ca minuter. Montera Tätskiktsfolien på golvet och över brunnsmanschetten genom att gnida fast den. 4.5 Skär upp hålet i manschetten och ta bort kniven, foten och manschettbiten. OBS! använd rätt hål i Puruskniven så hålet passar brunnen. 4.5 Forma och tryck ned brunnsmanschetten i brunnen så att den sitter fast. Pensla membranet på kanten av brunnsmanschetten så blir monteringen smidigare. Använd grå klämring, tryck ned den i brunnen. Kontrollera noga att den kommer ända ned till botten. Den kommer att snäppa till vid rätt läge. 4.5 Jafo Ta bort lock, sil, klämring och O-ringen. Tvätta rent m T-röd. 4.5 Centrera Kakeldaxgruppen 4.5 Pensla täckande på Brunnsmanschett över golvbrunnen genom att gnida fast den, Kakeldaxgruppen Lim. OBS för manschettens ovansida med blåsor och veck i manschetten får mycket lim kan ge blåsor vid inte förekomma. torkning. 4.5 Vänta ca minuter.montera Tätskiktsfolien på golvet och över brunnsmanschetten genom att gnida fast den. 4.5 Skär ett hål i manschetten och folien. Använd Jafo skärmall. 4.5 Forma och tryck ner brunnsmanschett och folie i brunnen så att sitter fast. 4.5 Pensla Kakeldaxgruppens Membran ner i brunnen runt brunnskanten där klämringen skall monteras. 4.5 Montera klämringen med de med följande skruvarna. Skruva i skruvarna växelvis diagonalt tills klämringen sitter stabilt

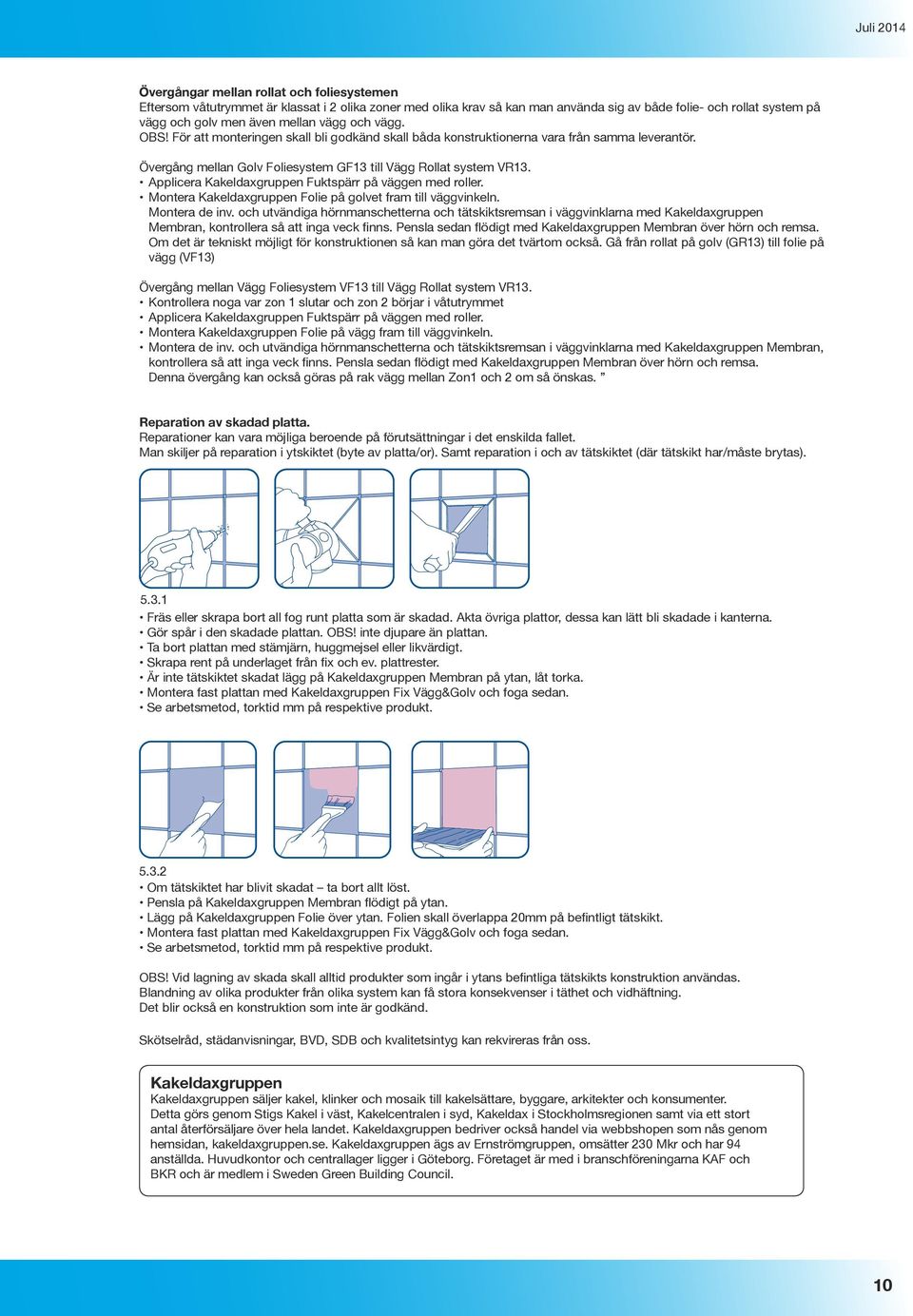

10 Övergångar mellan rollat och foliesystemen Eftersom våtutrymmet är klassat i 2 olika zoner med olika krav så kan man använda sig av både folie- och rollat system på vägg och golv men även mellan vägg och vägg. OBS! För att monteringen skall bli godkänd skall båda konstruktionerna vara från samma leverantör. Övergång mellan Golv Foliesystem GF13 till Vägg Rollat system VR13. Applicera Kakeldaxgruppen Fuktspärr på väggen med roller. Montera Kakeldaxgruppen Folie på golvet fram till väggvinkeln. Montera de inv. och utvändiga hörnmanschetterna och tätskiktsremsan i väggvinklarna med Kakeldaxgruppen Membran, kontrollera så att inga veck finns. Pensla sedan flödigt med Kakeldaxgruppen Membran över hörn och remsa. Om det är tekniskt möjligt för konstruktionen så kan man göra det tvärtom också. Gå från rollat på golv (GR13) till folie på vägg (VF13) Övergång mellan Vägg Foliesystem VF13 till Vägg Rollat system VR13. Kontrollera noga var zon 1 slutar och zon 2 börjar i våtutrymmet Applicera Kakeldaxgruppen Fuktspärr på väggen med roller. Montera Kakeldaxgruppen Folie på vägg fram till väggvinkeln. Montera de inv. och utvändiga hörnmanschetterna och tätskiktsremsan i väggvinklarna med Kakeldaxgruppen Membran, kontrollera så att inga veck finns. Pensla sedan flödigt med Kakeldaxgruppen Membran över hörn och remsa. Denna övergång kan också göras på rak vägg mellan Zon1 och 2 om så önskas. Reparation av skadad platta. Reparationer kan vara möjliga beroende på förutsättningar i det enskilda fallet. Man skiljer på reparation i ytskiktet (byte av platta/or). Samt reparation i och av tätskiktet (där tätskikt har/måste brytas) Fräs eller skrapa bort all fog runt platta som är skadad. Akta övriga plattor, dessa kan lätt bli skadade i kanterna. Gör spår i den skadade plattan. OBS! inte djupare än plattan. Ta bort plattan med stämjärn, huggmejsel eller likvärdigt. Skrapa rent på underlaget från fix och ev. plattrester. Är inte tätskiktet skadat lägg på Kakeldaxgruppen Membran på ytan, låt torka. Montera fast plattan med Kakeldaxgruppen Fix Vägg&Golv och foga sedan. Se arbetsmetod, torktid mm på respektive produkt Om tätskiktet har blivit skadat ta bort allt löst. Pensla på Kakeldaxgruppen Membran flödigt på ytan. Lägg på Kakeldaxgruppen Folie över ytan. Folien skall överlappa 20mm på befintligt tätskikt. Montera fast plattan med Kakeldaxgruppen Fix Vägg&Golv och foga sedan. Se arbetsmetod, torktid mm på respektive produkt. OBS! Vid lagning av skada skall alltid produkter som ingår i ytans befintliga tätskikts konstruktion användas. Blandning av olika produkter från olika system kan få stora konsekvenser i täthet och vidhäftning. Det blir också en konstruktion som inte är godkänd. Skötselråd, städanvisningar, BVD, SDB och kvalitetsintyg kan rekvireras från oss. Kakeldaxgruppen Kakeldaxgruppen säljer kakel, klinker och mosaik till kakelsättare, byggare, arkitekter och konsumenter. Detta görs genom Stigs Kakel i väst, Kakelcentralen i syd, Kakeldax i Stockholmsregionen samt via ett stort antal återförsäljare över hela landet. Kakeldaxgruppen bedriver också handel via webbshopen som nås genom hemsidan, kakeldaxgruppen.se. Kakeldaxgruppen ägs av Ernströmgruppen, omsätter 230 Mkr och har 94 anställda. Huvudkontor och centrallager ligger i Göteborg. Företaget är med i branschföreningarna KAF och BKR och är medlem i Sweden Green Building Council. 10

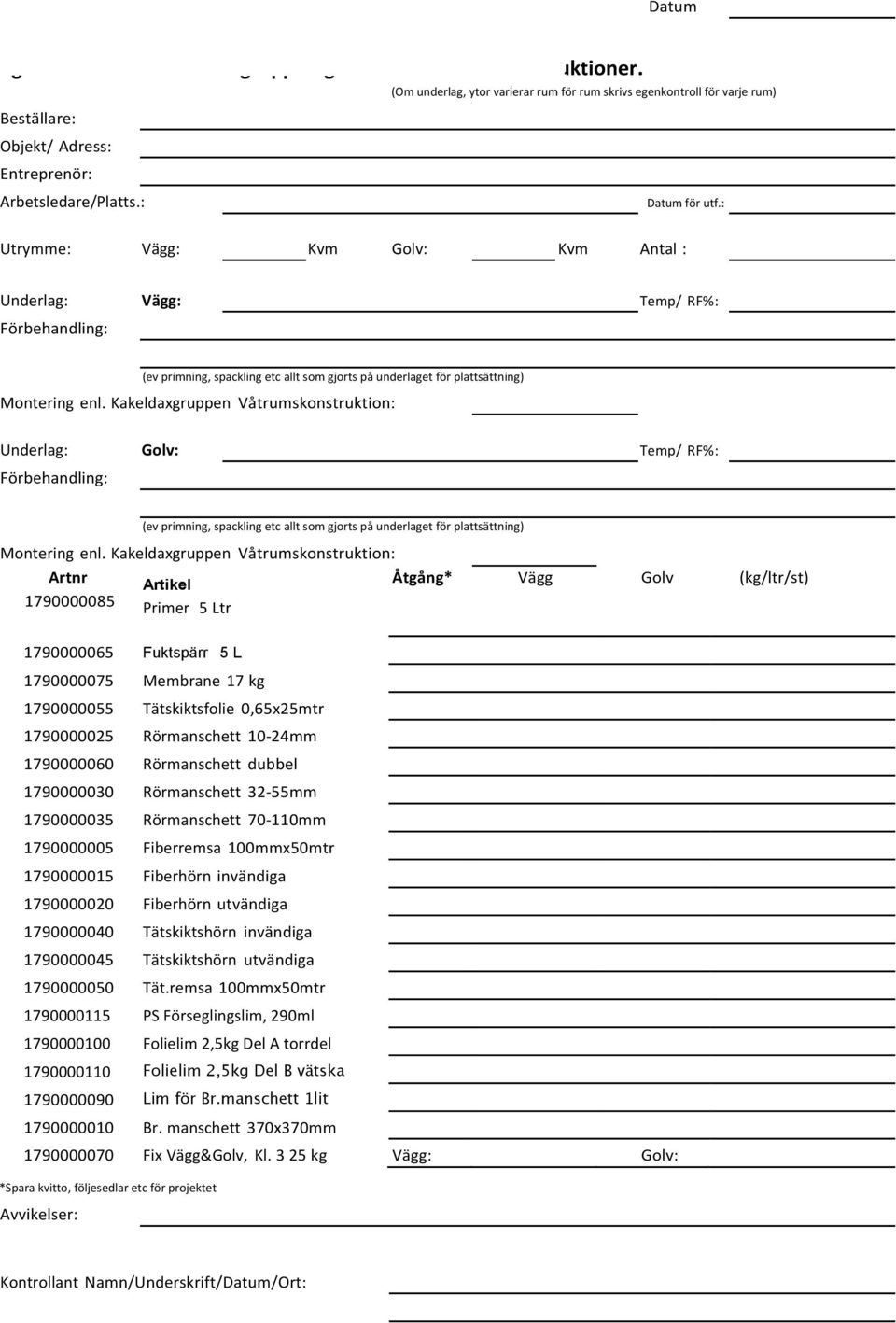

11 Datum Egenkontroll för Kakeldaxgruppen godkända våtrumskonstruktioner. (Om underlag, ytor varierar rum för rum skrivs egenkontroll för varje rum) Beställare: Objekt/ Adress: Entreprenör: Arbetsledare/Platts.: Datum för utf.: Utrymme: Vägg: Kvm Golv: Kvm Antal : Underlag: Vägg: Temp/ RF%: Förbehandling: (ev primning, spackling etc allt som gjorts på underlaget för plattsättning) Montering enl. Kakeldaxgruppen Våtrumskonstruktion: Underlag: Golv: Temp/ RF%: Förbehandling: (ev primning, spackling etc allt som gjorts på underlaget för plattsättning) Montering enl. Kakeldaxgruppen Våtrumskonstruktion: Artnr Artikel Primer 5 Ltr Åtgång* Vägg Golv (kg/ltr/st) Fuktspärr 5 L Membrane 17 kg Tätskiktsfolie 0,65x25mtr Rörmanschett 10-24mm Rörmanschett dubbel Rörmanschett 32-55mm Rörmanschett mm Fiberremsa 100mmx50mtr Fiberhörn invändiga Fiberhörn utvändiga Tätskiktshörn invändiga Tätskiktshörn utvändiga Tät.remsa 100mmx50mtr PS Förseglingslim, 290ml Folielim 2,5kg Del A torrdel Folielim 2,5kg Del B vätska Lim för Br.manschett 1lit Br. manschett 370x370mm Fix Vägg&Golv, Kl kg Vägg: Golv: *Spara kvitto, följesedlar etc för projektet Avvikelser: Kontrollant Namn/Underskrift/Datum/Ort:

12 Kakeldaxgruppen Box 88, Hisings Kärra Tel
