1 Västsvenska GIS-dagarna Analyser för handläggare Hur kan jag använda GIS som verktyg i mitt arbete? Marie Strandevall och Jon Norin, naturgeografi, Göteborgs universitet

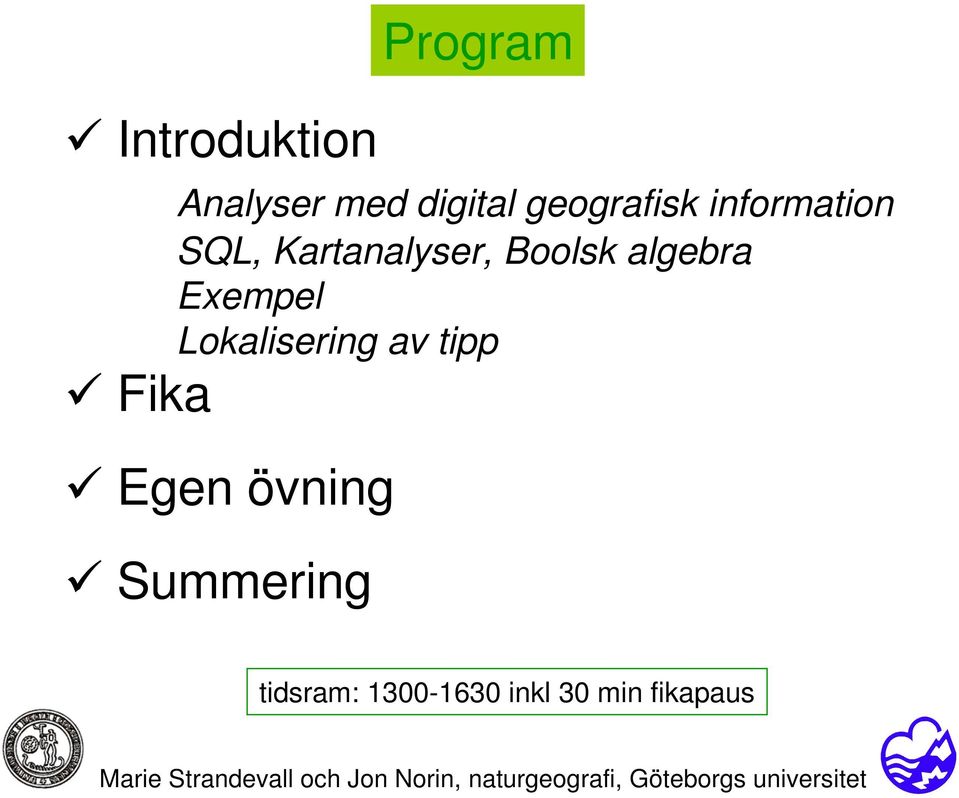

2 Introduktion Program Analyser med digital geografisk information SQL, Kartanalyser, Boolsk algebra Exempel Lokalisering av tipp Fika Egen övning Summering tidsram: inkl 30 min fikapaus Marie Strandevall och Jon Norin, naturgeografi, Göteborgs universitet

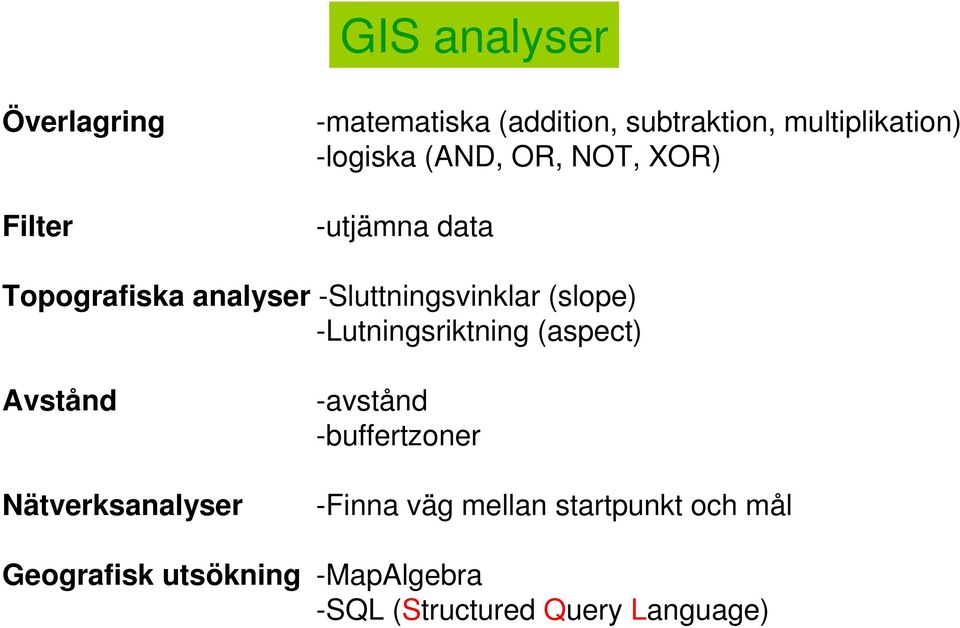

3 GIS analyser Överlagring Filter -matematiska (addition, subtraktion, multiplikation) -logiska (AND, OR, NOT, XOR) -utjämna data Topografiska analyser -Sluttningsvinklar (slope) -Lutningsriktning (aspect) Avstånd Nätverksanalyser -avstånd -buffertzoner -Finna väg mellan startpunkt och mål Geografisk utsökning -MapAlgebra -SQL (Structured Query Language)

4 A lera Boolsk algebra B ph>7 C dåligt dränerad jordmån A AND B A NOT B A OR B A XOR B (A AND B) OR C A AND (B OR C) Marie Strandevall och Jon Norin, naturgeografi, Göteborgs universitet

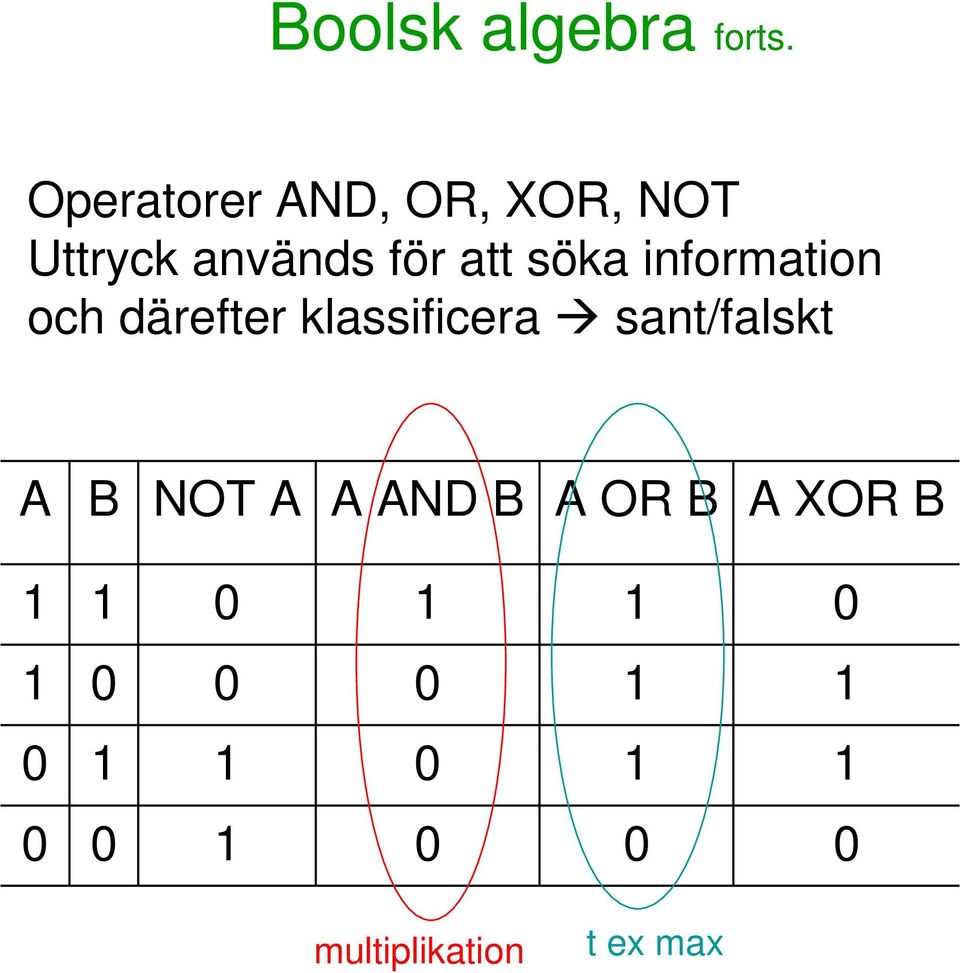

5 Boolsk algebra forts. Operatorer AND, OR, XOR, NOT Uttryck används för att söka information och därefter klassificera sant/falskt A B NOT A A AND B A OR B A XOR B multiplikation t ex max

6 Vad är SQL? SQL betyder Structured Query Language SQL låter dig anropa en databas SQL kan ställa frågor till en databas SQL kan hämta data från en databas SQL kan lägga till, ta bort och ändra poster i en databas Marie Strandevall och Jon Norin, naturgeografi, Göteborgs universitet

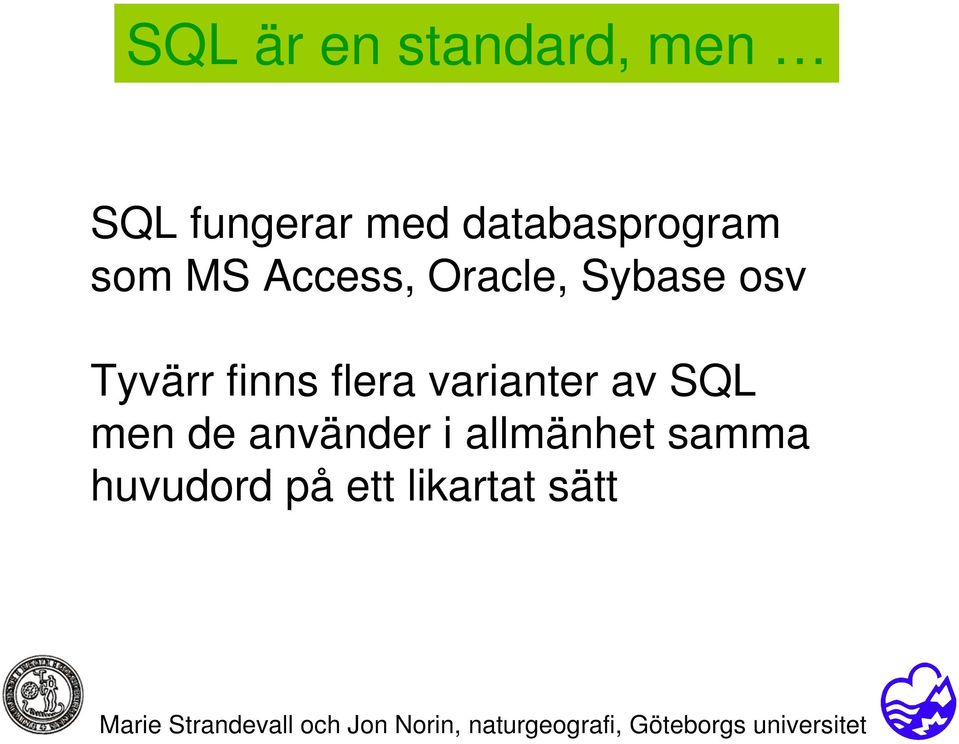

7 SQL är en standard, men SQL fungerar med databasprogram som MS Access, Oracle, Sybase osv Tyvärr finns flera varianter av SQL men de använder i allmänhet samma huvudord på ett likartat sätt Marie Strandevall och Jon Norin, naturgeografi, Göteborgs universitet

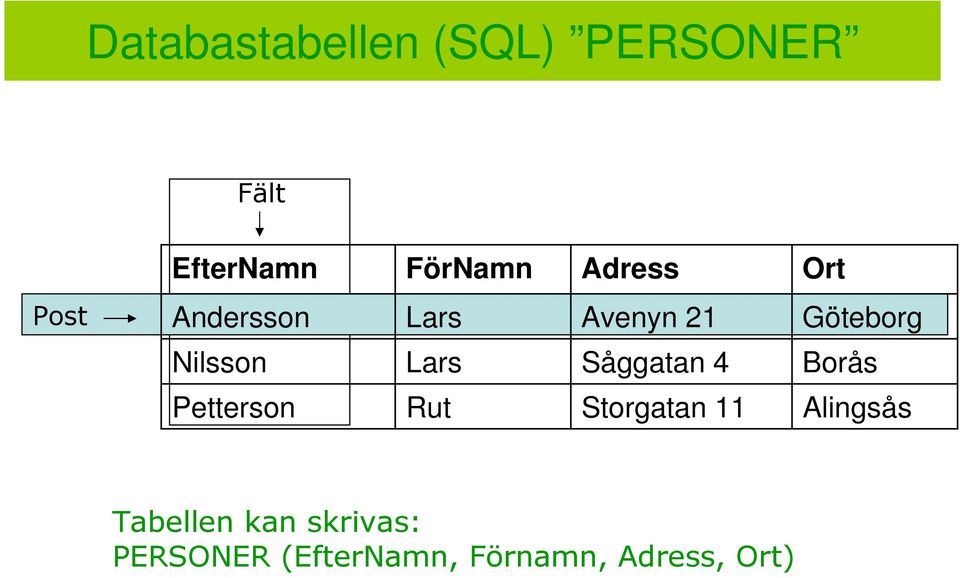

8 Databastabellen (SQL) PERSONER EfterNamn FörNamn Adress Ort Andersson Lars Avenyn 21 Göteborg Nilsson Lars Såggatan 4 Borås Petterson Rut Storgatan 11 Alingsås

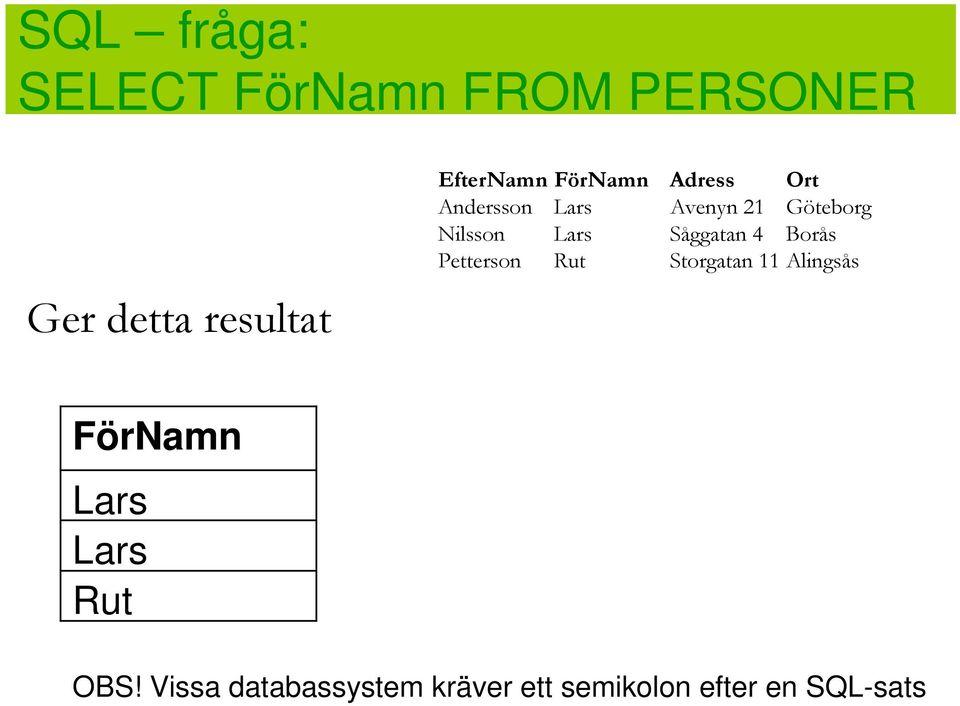

9 SQL fråga: SELECT FörNamn FROM PERSONER FörNamn Lars Lars Rut OBS! Vissa databassystem kräver ett semikolon efter en SQL-sats

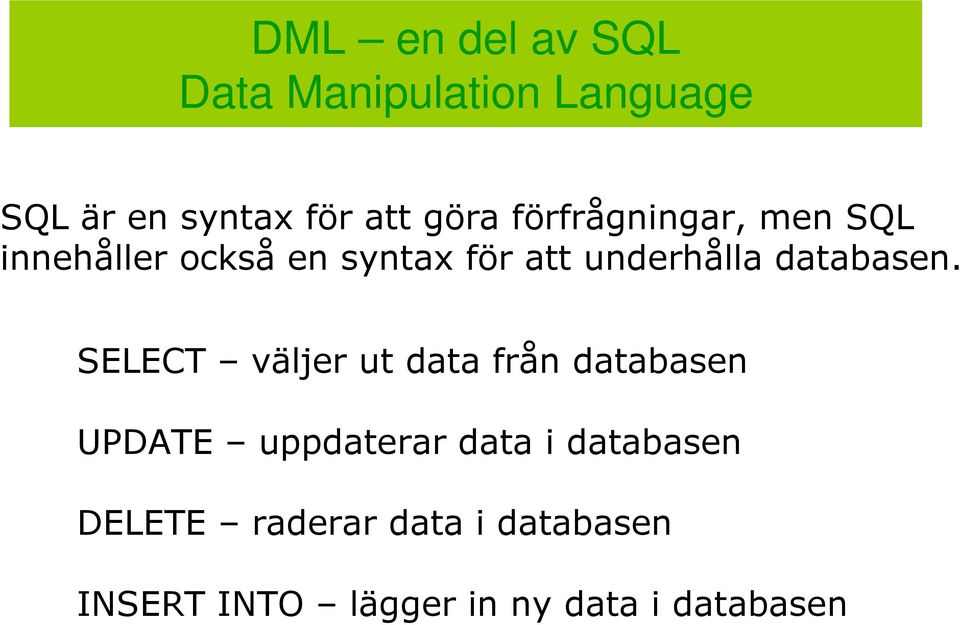

10 DML en del av SQL Data Manipulation Language!" # $ %$$! %'%" # (% )!*+,( % -.+(//.!+ 00+ $$"

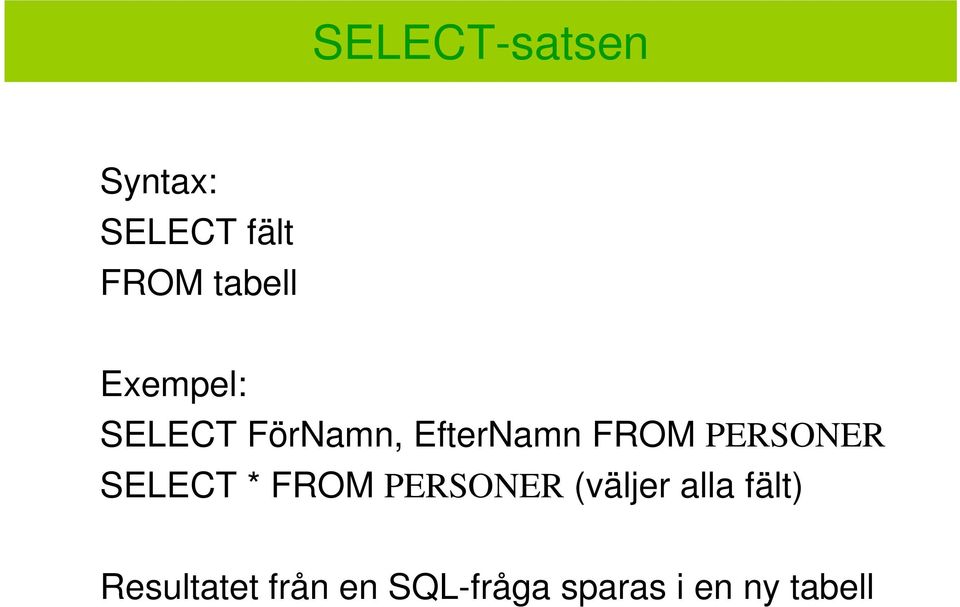

11 SELECT-satsen Syntax: SELECT fält FROM tabell Exempel: SELECT FörNamn, EfterNamn FROM PERSONER SELECT * FROM PERSONER (väljer alla fält) Resultatet från en SQL-fråga sparas i en ny tabell

12 SELECT DISTINCT-satsen Syntax: SELECT DISTINCT fält FROM tabell Exempel: SELECT DISTINCT FörNamn FROM PERSONER FörNamn Lars Lars Rut FörNamn Lars Rut

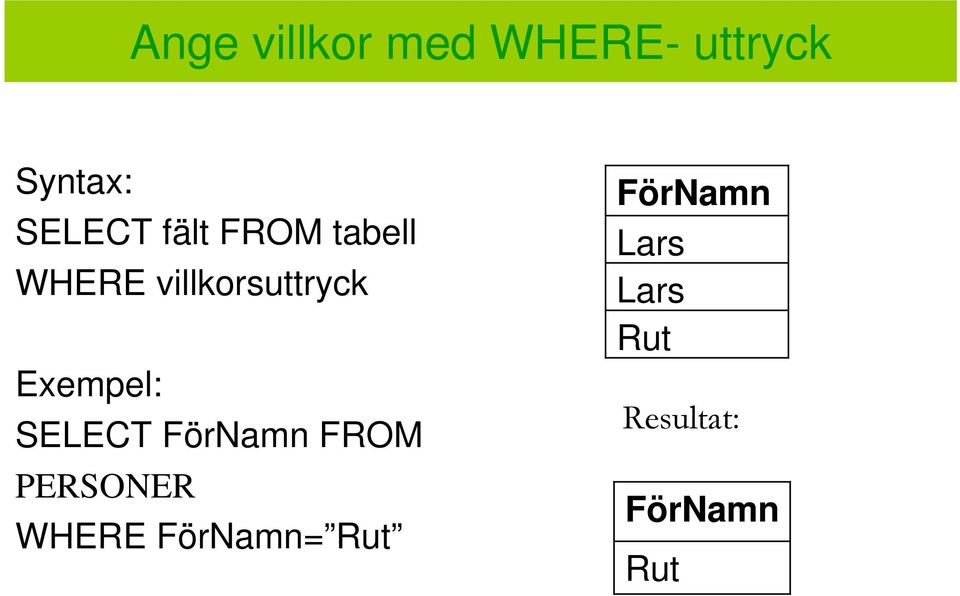

13 Ange villkor med WHERE- uttryck Syntax: SELECT fält FROM tabell WHERE villkorsuttryck Exempel: SELECT FörNamn FROM PERSONER WHERE FörNamn= Rut FörNamn Lars Lars Rut FörNamn Rut

14 AND och OR! #/!*1PERSONER 23 45! !*1PERSONER 23 45! 5 455

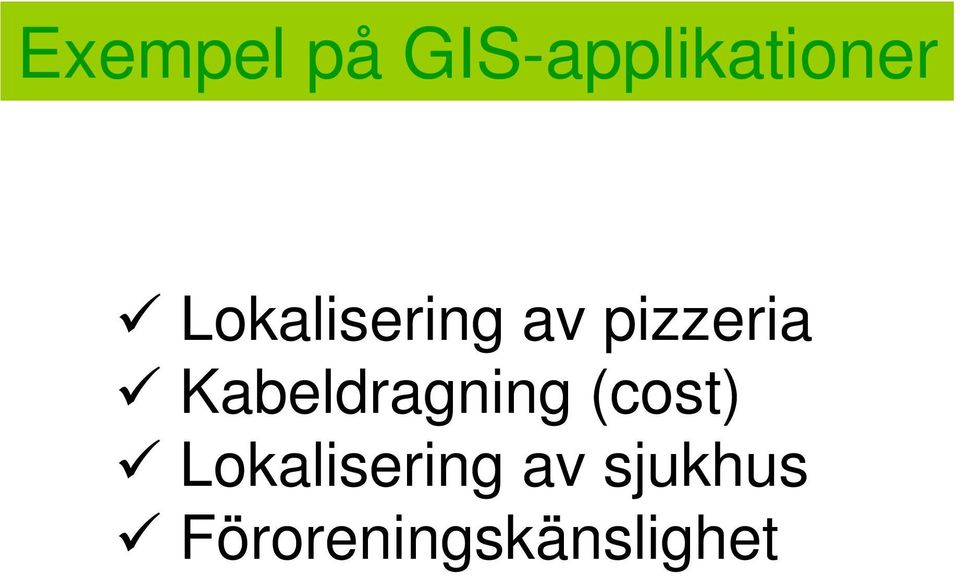

15 Exempel på GIS-applikationer Lokalisering av pizzeria Kabeldragning (cost) Lokalisering av sjukhus Föroreningskänslighet

16 Fredrik Lindberg

17 Rödbo Lövgärdet Bergum Gårdstensberget Rannebergen Kärra Angereds centrum Säve Angesberg Hammarkullen Gunnilse Björlanda Tuve Skogome Skälltorp Eriksbo Linnarhult Hjällbo NorraKortedala Västra Bergsjön ÖstraBergsjön SödraKortedala Backa Nolered Länsmansgården Svartedalen Kärrdalen Slätadamm Brunnsbo Gamlestaden Utby Hjuvik Styrsö Arendal NorraBiskopsgårgen Torpa Kvillebäcken Jättesten Redbergslid Bagaregården Olskroken Kålltorp SödraBiskopsgården Härlanda Brämaregården Stampen Sannegården Lunden InomVallgraven Heden Överås Haga Vasastaden Masthugget Kärralund Stigberget Olivedal Lorensberg Majorna Landala Annedal Johanneberg Skår Kungsladugård Krokslätt Sanna Änggården Hagen Guldheden Kallebäck Långedrag Högsbohöjd Högsbotorp Grimmered Kaverös Fiskebäck Flatås Ruddalen Guldringen FrölundaTorg Järnbrott Högsbo Bratthammar Skattegården Tofta Grevegården Önnered Ängås Kannebäck Askim Näset Björkekär Primärområden Invånare per km Hovås Billdal kilometer

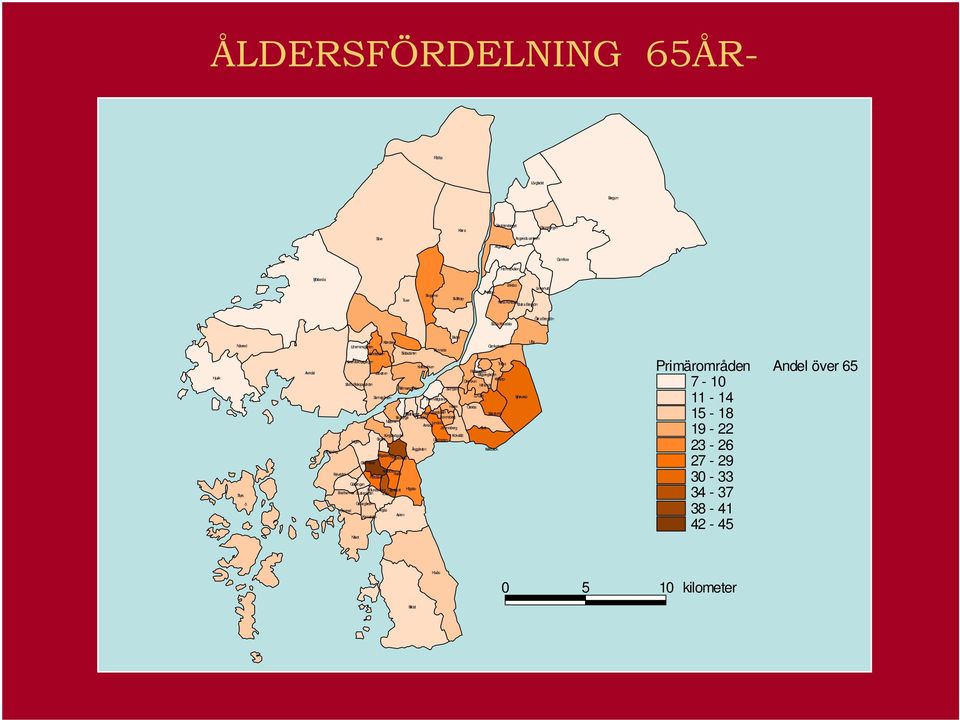

18 Rödbo Lövgärdet Bergum Kärra Gårdstensberget Rannebergen Säve Angeredscentrum Angesberg Gunnilse Hammarkullen Björlanda Tuve Skogome Skälltorp Eriksbo Linnarhult Hjällbo NorraKortedala VästraBergsjön SödraKortedala ÖstraBergsjön Hjuvik Nolered Styrs ö Arendal Långedrag Fiskebäck SödraBiskopsgården Bratthammar Önnered Länsmansgården NorraBiskopsgårgen Hagen Guldringen Grimmered Jättesten Kärrdalen Sannegården Kungsladugård Sanna FrölundaTorg Järnbrott Skattegården Tofta Grevegården Svartedalen Kannebäck Kaverös Flatås Ruddalen Ängås Brämaregården Askim Slätadamm Högsbo Kvillebäcken Änggården Brunnsbo Guldheden Backa Stampen Heden Masthugget Haga Vasastaden Stigberget Olivedal Lorensberg Majorna Landala Annedal Johanneberg Högsbohöjd Högsbotorp InomVallgraven Krokslätt Skår Gamlestaden Björkekär Utby Torpa Redbergslid Primärområden Andel över 65 Bagaregården Kålltorp Olskroken Härlanda Överås Lunden Kärralund Kallebäck Näset Hovås kilometer Billdal

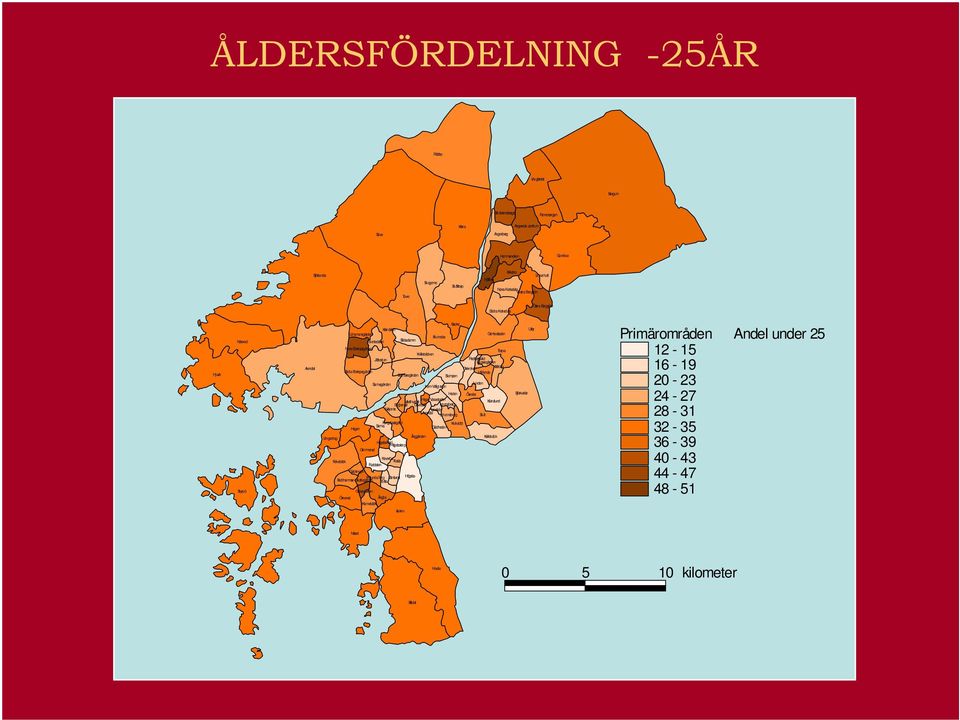

19 Rödbo Lövgärdet Bergum Gårdstensberget Rannebergen Kärra Angereds centrum Säve Angesberg Hammarkullen Gunnilse Björlanda Tuve Skogome Skälltorp Eriksbo Linnarhult Hjällbo NorraKortedala VästraBergsjön ÖstraBergsjön SödraKortedala Hjuvik Nolered Styrsö Arendal Backa Kärrdalen Länsmansgården Gamlestaden Brunnsbo Svartedalen Slätadamm NorraBiskopsgårgen Torpa Kvillebäcken Jättesten Redbergslid Bagaregården Olskroken Kålltorp SödraBiskopsgården Härlanda Brämaregården Stampen Sannegården Lunden InomVallgraven Heden Överås Haga Vasastaden Masthugget Kärralund Stigberget Olivedal Lorensberg Majorna Landala Annedal Johanneberg Skår Kungsladugård Krokslätt Sanna Hagen Guldheden Långedrag Änggården Kallebäck Högsbohöjd Högsbotorp Grimmered Kaverös Fiskebäck Flatås Ruddalen Guldringen FrölundaTorg Järnbrott Högsbo Bratthammar Skattegården Tofta Grevegården Önnered Ängås Björkekär Utby Primärområden Andel under Kannebäck Askim Näset Hovås kilometer Billdal

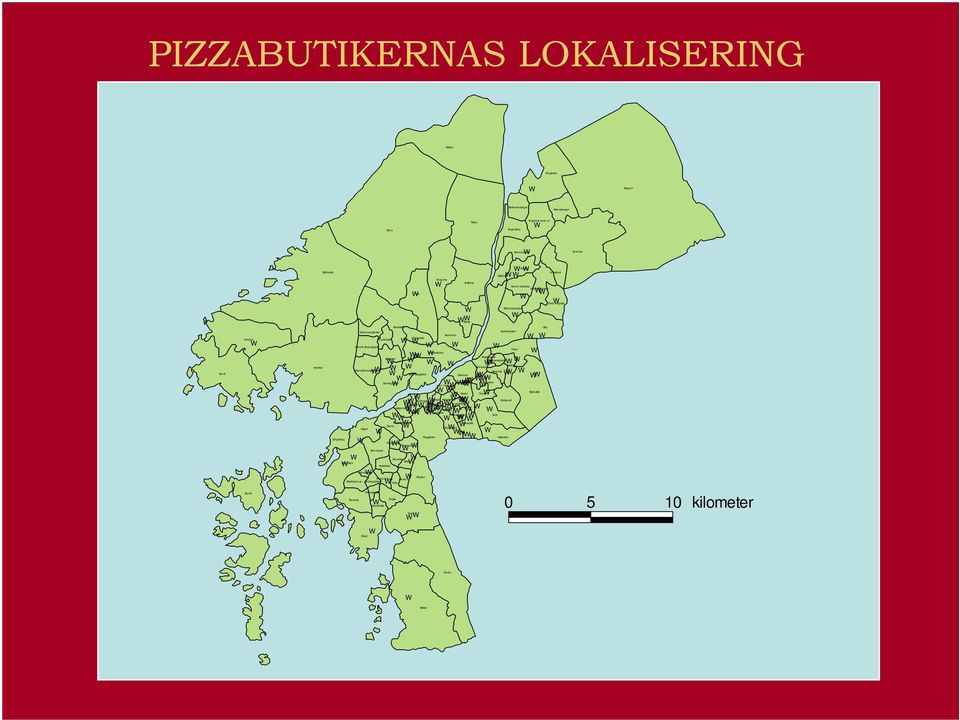

20 Rödbo Lövgärdet Bergum Gårdstensberget Rannebergen Säve Kärra Angesber g Angereds centr um Hammarkullen Gunnilse Hjuvik Nolered Styrsö Björlanda Arendal Långedrag Länsmansgården Brunnsbo Slätadamm Svartedalen Norra B iskopsgårgen Torpa Kvillebäcken Redbergslid Jättesten Bagaregården Kålltor p Olskroken Södra Biskopsgår den Härlanda Brämaregården Stampen Sannegården Lunden Inom Vallgraven Björkekär Heden Överås Haga Vasastaden Masthugget Kärralund Stigberget Olivedal Lor ensberg Majorna Landala Annedal Johanneberg Skår Kungsladugård Krokslätt Sanna Guldheden Hagen Änggården Kallebäck Högsbohöjd Högsbotorp Grimmered Kaverös Flatås Fiskebäck Ruddalen Guldringen Högsbo FrölundaT org Järnbr ott Bratthammar Skattegården Tofta Önnered Näset Grevegården Kannebäck Ängås Skältorp Tuve Backa Askim Skogome Eriksbo Västra Bergsjön Kärrdalen Utby Hjällbo Södra Kortedala Gamlestaden Norra K ortedala Linnarhult Östra Bergsjön kilometer Hovås Bildal

21 Rödbo Löv gärdet Be rgum Går ds tensbe rget Rannebergen Sä ve Kärra Ange sberg Angereds centrum Hammarkullen Gunnils e Hjuvik Nolered Er iksbo Björland a Linnarhu lt Hjällb o Sk ogome Sk älltorp Norra Kortedala Västra Bergsjön Tuve Östra Bergsjön Södra Kort edala Backa Kärrdalen Utby Länsman sgården Gamlestaden Brunns bo Sv artedalen Släta damm Norra Biskopsgårgen To rpa Kv illeb äck en Jätt est en Redbergs lid Bagaregård en Kållto rp Arenda l Olskrok en Södra Biskopsgården Härlanda Brämare gården St ampen Sann egården Lunde n Inom Vallgrav en Hed en Öve rås Björk ekär Hag a Vasastaden Ma sthugget Kä rralund St igberget Olivedal Lor ensberg Ma jorna Landala An nedal Joh anneberg Sk år Kung sladugård Krok slät t Sa nna Hagen Guldhede n Änggården Kallebäc k Långedr ag Högsbohö jd Högsbotorp Grimmer ed Kave rös Fisk ebäck Flatås Ruddalen Guldringe n Frölunda Torg Högsbo Järnbro tt Brat thamma r Sk att egården Tofta St yrs ö Gre vegårde n Önnered Kannebäck Ängås Näset As kim kilometer Hovås Billdal

22 !"!"# $

23 ANTAL PIZZERIOR 134 ANTAL PIZZERIOR I KUNDKRETSUNDERSÖKNINGEN 38 POTENTIELLA KUNDER I MEDELANTAL 1578 STÖRSTA KUNDKRETSEN 3230 MINSTA KUNDKRETSEN 130

24

25 Förslag till dragning av en fiberoptiskkabel mellan Anholt och Grenå, Danmark Pernilla Linné Vad är viktigt att ta hänsyn till? Djup Topografi, nivåskillnader Sediment Skyddsområden (vrak) Befintliga kablar Fiske (trålning) Strömmar

26 För att beräkna mest lämpad sträckning för kabeln har följande kartor använts: Bathymetrisk karta Ytsediment Jordartskarta Vrak

27 Kostnadsyta COST beräknad utifrån Anholts-hamn hamn Beräknar billigaste vägen från Anholt till Grenå (Pathway( Pathway)

28 Förslag till kabelsträckning

29 Lokalisering av ett sjukhus på Hisingen, Göteborg Binella Neciz Följande faktorer bör beaktas: sjukhuset ska placeras långt ifrån störande buller/ industrier, och sjukhuset bör placeras i anslutning till befintligt grönområde sjukhuset måste placeras ganska centralt, för att man ska kunna ta sig dit med lokaltrafiken det lokaliserade området ska ej ha för branta lutningar, högst 5 grader områdets areal ska ligga mellan 5 och 6 hektar området får inte ligga i ett naturskyddsområde (strandskyddsområde här) lokaliseringsplatsen ska ligga nära de lämpliga 10 kv jordkablar, samt nära huvudvattenledningar (bl a ur ekonomisk synpunkt)

30

31 Bilderna läggs ihop och man får En boolsk bild för hela Göteborg Centrala Hisingen

32 Kabel och vattenledningsnätsystem adderas Alla lager läggs på varann och man får det mest lämpliga området ! "# $

33 Området kan ses här på kartan:

34 Föroreningskänslighet i ett område runt Henån, Orust Kommun Katarina Hurtig 2003

35 Projektets syfte Identifiering av: föroreningskänsliga områden samt miljöfarlig verksamhet miljöfarlig verksamhet inom dessa områden

36 Företag Miljöfarlig verksamhet 1. Shell 2. Rutgerssons Bilcenter 3. Ekopig 4. Statoil 5. Avloppsreningsverk Hantering av motorbränslen Lösningsmedel Bearb. av plastprodukter Hantering av motorbränslen Avloppsrening för personer Avloppsreningsverk Avloppsrening för Flisvärmeverket Emissioner (?) 7. Najadvarvet Bearb. av plastprodukter 8. Hermanssons Marintjänst (Ingen uppgift)

37 Boolska bilder över Föroreningskänsliga områden och sprickzoner Overlay

38 Resultatet av undersökningen blev att: nr 2. Ekopig, nr 3. Statoil och nr 4. Rutgerssons Bilcenter ligger på föroreningskänsliga områden

39 Presentation av övningen Finna bästa placeringen av en tipp för byggnadsavfall Befinner oss i Lärjeåns dräneringsområde ArcView 3.2 (Spatial analyst) Kriterier Lutning får ej överskrida 3 Marktypen impermeabel Avstånd till vattendrag minst 400m Avstånd till bebyggelse över 500m

40 Material att tillgå Topografisk karta (raster) Dräneringsområdet (raster) Jordartskarta (raster) Markanvändning (raster)

41 Topografi Jordart Markanvändning Dräneringsområdet

42 Boolska bilder röda områden visar när kriteriet är uppfyllt Lutning < 3 grader Lerjordar Avstånd till bebyggelse > 500m Avstånd till ån > 400m

43 Slutresultat Lämpliga områden
